Produkttyp	Batteripaket för dashcam
Märke	BlackVue
Modell	Power Magic Ultra Battery B-130X
Batterikemi	LiFePO4 (Litiumjärnfosfat)
Kapacitet	12 500 mAh
Ingångsspänning	12V / 24V DC
Utgångsspänning	12,8V DC
Maximal uteffekt	100W
Laddningstid	Cirka 4 timmar
Driftstemperatur	-20°C till 60°C (-4°F till 140°F)
Mått (B x H x D)	150 mm x 98 mm x 28 mm
Vikt	1 kg (2,2 lbs)
Säkerhetsfunktioner	Överladdning, överurladdning, kortslutning och temperaturskydd
Kompatibilitet	Alla BlackVue dashcams och de flesta 12V dashcams
Installation	Hardwire-kit krävs (säljs separat)
Garanti	2 år
Underhåll	Förvaras torrt och svalt; undvik full urladdning
Medföljande tillbehör	DC-strömkabel, säkring, monteringstejp
Certifiering	CE, FCC, RoHS

Vanliga frågor - Power Magic Ultra Battery B-130X BlackVue

Hur länge räcker Power Magic Ultra Battery B-130X på en enda laddning?

Med en kapacitet på 12 500 mAh kan den driva en typisk dashcam i cirka 24 timmar i parkeringsläge, beroende på kamerans strömförbrukning.

Kan jag använda detta batteri med dashcams som inte är BlackVue?

Ja, det är kompatibelt med de flesta 12V dashcams som drar upp till 100W. Se till att din kameras strömkrav ligger inom gränserna.

Hur laddar jag batteriet?

Anslut batteriet till fordonets 12V/24V strömkälla med den medföljande DC-kabeln. Det laddas automatiskt under körning och tar cirka 4 timmar för en full laddning.

Vilka säkerhetsfunktioner har B-130X?

Den har skydd mot överladdning, överurladdning, kortslutning och höga temperaturer, vilket säkerställer säker drift.

Kan batteriet monteras i valfri position?

Det rekommenderas att montera den i horisontellt läge med god ventilation. Undvik att montera upp och ner eller i trånga utrymmen.

Hur länge håller batteriet innan det behöver bytas?

Med rätt vård ger LiFePO4-kemin över 2 000 laddningscykler, vilket räcker i flera år.

Stöder batteriet genomströmningsladdning?

Ja, det kan samtidigt laddas medan det driver din dashcam, vilket gör det idealiskt för kontinuerlig användning.

Vad är garantitiden?

BlackVue erbjuder en 2-års garanti mot tillverkningsfel.

Hur rengör jag batteriet?

Torka av utsidan med en mjuk, torr trasa. Använd inte vatten eller rengöringsmedel.

Kan jag använda batteriet i extrema temperaturer?

Driftområdet är -20°C till 60°C. Undvik att lämna den i en stängd bil under varma dagar för att förhindra överhettning.

BRUKSANVISNING Power Magic Ultra Battery B-130X BlackVue

För den senaste versionen av manualen och kundtjänst, gå tillwww.blackvue.com

Power Magic Ultra Battery är utformat för att driva din BlackVue-fordonskamera i parkeringsläge under längre tidsperioder utan att använda fordonsbatteriet.

Felaktig användning av Power Magic Ultra Battery kan leda till dålig prestanda och orsaka överhettning, antändning, explosioner osv. Följ dessa instruktioner för att använda produkten på ett korrekt sätt:

- Bekanta dig med innehållet i användarmanualen innan du använder produkten.

- Använd bara BlackVue-kablar i original, som tillhandahålls av tillverkaren. Kontakta kundtjänst eller din närmaste leverantör för att byta ut delar.

• Använd bara produkten till att driva en fordonskamera.

- Utsätt inte produkten för direkt solljus eller värme.

• Utsätt den inte för höga temperaturer.

• Använd inte en cigarettändare med flera uttag (adapter) tillsammans med produkten.

- Placera inte produkten i en mikrovågsuqn eller i en omgivning med högt tryck.

- Reparera eller modifiera inte produkten på egen hand.

- Kasta inte batteriet och utsätt det inte för fysiska påfrestningar.

- Plocka inte isär, pressa ihop eller punktera produkten.

• Använd inte produkten i en elektrostatisk omgivning eftersom det kan påverka funktionerna hos batteriets skyddskretsar.

• Om produkten avger en ovanligt lukt när du använder den, koppla omedelbart ur den och kontakta kundtjänst eller din närmaste leverantör.
• Sluta omedelbart att använda produkten om batterier sväller. Kontakta kundtjänst eller din närmaste leverantör.
• Håll produkten borta från barn och husdjur.
• Låt inte metallföremål komma i kontakt med terminalerna på ström- och utgångskablarna.
  Se till att batteriet inte kommer i kontakt med vatten eller andra vätskor.
• Pittasoft Co., Ltd. är inte ansvariga för skador som uppstår av att produkten plockas isär, öppnas eller modifieras.

1. Alla elektriska och elektroniska produkter måste avyttras separat från det kommunala avfallet på utmärkta avfallshanteringsanläggningar som fastställts av regeringen eller de lokala myndigheterna. Ta kontakt med lokala myndigheter för att få mer information om tillgångliga avyttrings- och återvinningsalternativ i ditt närområde.
2. Bränn inte produkten eller utsätt den för eld. Om den utsätts för överdriven värme kan det leda till brand eller explosion.

Komponenter

Kontrollera förpackningen för alla dessa föremål innan du installerar Power Magic Ultra Battery B-130X.

	Power Magic UltraBattery B-130X		Användarmanual
	Strömkabel tillcigarettändarkontakt		Utgångskabel förfordonskamera(Cigarettändaruttag)
	Fastmonterande strömkabel		Utmatningskabel förfordonskamera (kabel förkabelanslutning)
	Velcro-remsor (2 EA)		Sats med säkringskranar(3 typer)

Översikt

> LED-lampor och pip

	LED-lampor Ljudvarning
Igång Alla 3 LED-lampor lys		och släcks sedan en efter en.	Välkomstringning
Laddning påbörjad		Den röda LED-lampan blinkar i 5 sekunder	Piper en gång
Laddar Den röda LED-lampar
Helt laddad Den gröna LED-I
Bluetooth är anslutet Den blåa LED-lampan lyser
Varning för låg inspänning/varning för hög inspänning		Den röda och den gröna LED-lampan blinkar samtidigt	Pipar två gånger (upprepade)
Varning för överhettning		Den röda och den gröna LED-lampan blinkar efter varandra	Pipar två gånger (upprepade)

* Pipandet kan inaktiveras med Bluetooth via BlackVue-appen.
* Välkomstringningen och pipljudet för varning om överhettning kan av säkerhetsskäl inte stängas av.

Produktegenskaper

• Cirka 30 timmars ström från 50 minuters laddning med fast montering/ 90 minuters laddning genom gör det själv-installation (baserat på en fordonskamera som använder 3 W).
• Kompatibel med 2 installationsmetoder:

- Gör det själv-installation: Anslut helt enkelt strömkabel till cigarettändaruttaget (standardiserad 5 A laddning) eller - fast montering: Anslut den fasta strömkabeln för snabbare laddning (snabb 9 A laddning).

- Konfigurera inställningarna via Bluetooth med BlackVue-appen

• Kompatibel med elsystem för både bil (12 V) och tunga fordon (24 V).
• Skyddskretsar till batteriet för utökad säkerhet och längre batteriliv.
  • Ladda ditt Ultra Battery och driv fordonskameran samtidigt medan du kör.
• Strömutgången växlar automatiskt till att ta ström från Ultra Battery när motorn är avstängd.
• Battericykelns livslängd: Designad för att behålla mer än 80 % av sin ursprungliga kapacitet vid 1500 kompletta laddnings-/urladdningscykler.

- Funktioner för avstängning för hög temperatur:

• Hög temperatur: Inaktiverar batteriets laddning om den interna temperaturen när 80°C (176°F) eller högre.
• Låg temperatur: Inaktiverar batteriets laddning om den interna temperaturen när 0°C (32°F) eller lägre.

- 1 USB-port (5 V) låter dig samtidigt ladda en annan enhet (smarttelefon, mobil Wi-Fi-hotspot osv.) samtidigt som du driver fordonskameran.

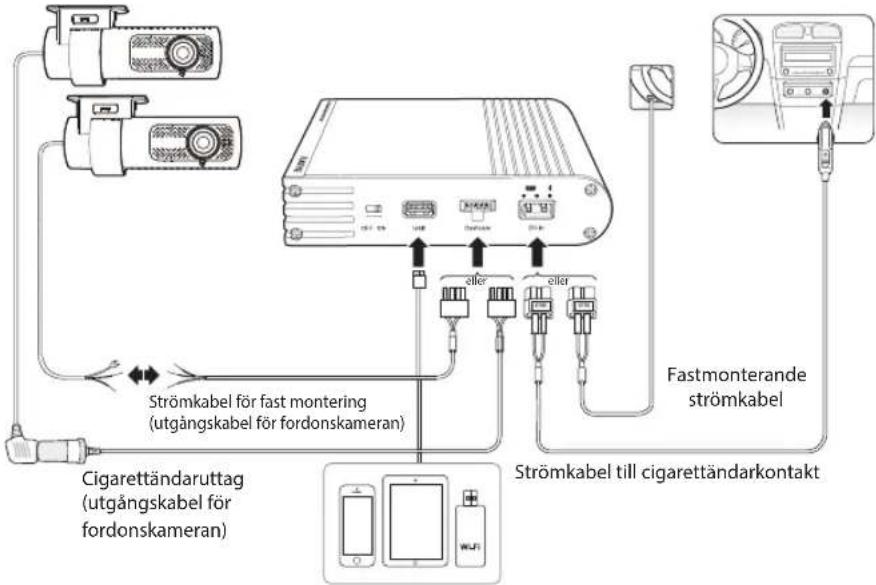

Installationsguide

Ställ in strömbrytaren till läget OFF innan installationen.

! Försiktighet

Se till att använda de äkta strömkablarna som medföljer i förpackningen. I annat fall kan det resultera i produktfel, överhettning eller antändning osv.

1. För en gör det själv-installation med en strömkabel för cigarettändarkontakt:

a. Koppla in strömkabeln för cigarettändarkontakt i Ultra Batterys DC in-port. Koppla in andra änden av strömkabeln i fordonets cigarettändaruttag.

b. Fortsätt till steg 2.

eller

1. För en fast monterad installation med en fastmonterande strömkabel:

a. Koppla in den fastmonterande strömkabeln i Ultra Batterys DC in-port.

56 BLACKVUE

b. Läs ditt fordons användarmanual och hitta en Utbytt (tillbehörsström) säkring på mer än 10 A i din inre säkringspanel. Typiska exempel är säkringshålen för cigarettändare och bilstereo.

Försiktighet

Om du ansluter Ultra Battery till en Konstant effekt (BATT)-säkring kan det tömma fordonets batteri.

c. Avlägsna den identifierade Switchade säkringen och matcha dess typ med en av de tre säkringskranarna.

d. Infoga ACC-sladden i säkringskranens kontaktände. Använd ett krimpningsverktyg eller en tång för att pressa fast kontakten på sladden.

e. Infoga säkringen du tog bort från säkringspanelen i hålet som är närmast bladen på säkringskranen.

Obs!

Om originalsäkringen är en minisäkring med låg profil ska du istället använda den nya 10 A minisäkringen (ingår).

f. Sätt i en ny 20 A säkring i hålet längst bort från säkringskranens blad.

g. Sätt i säkringskranen i det tomma Utbytta säkringshålet i säkringspanelen.

Försiktighet

Se diagrammet och sätt in säkringskranen i rätt riktning. I rätt riktning får den nya säkringen (f.) ström direkt från säkringskranen utan att belasta originalsäkringen (e.). Om du sätter i säkringskranen i omvänd riktning kan extra belastning på originalsäkringen göra att den går.

h. Anslut jordledningen (ring) till en jordad punkt, t.ex. en bult, som sitter direkt på en bar metalldel på fordonets ram. Säkra jordledningen till den bara metallramen (t.ex. genom att säkra den under bulten).

1. För in "Utgångskabeln" i porten som är märkt Dashcam på Ultra Battery.

För att försäkra dig om bra elektrisk kontakt kan du använda eltejp för att tejpa ihop kontakten och uttaget.

1. Ställ in strömbrytaren till läget ON.
2. Använd bändverktyget för att lyfta på vindrutans kantlist och peta in strömkabeln. Använd de medföljande Velcro- remsorna för att fixera Ultra Battery på plats.

Utsätt inte produkten för direkt solljus och/eller värme.

Kontrollera batteristatus och ändra inställningar

1. Slå på Ultra Battery.
2. Gå till din smartphones Inställningar och slå på Bluetooth.
3. Sök upp BlackVue-appen i Google Play Butik eller Apple App Store och installera den på din smarttelefon. Om du inte använder BlackVue-fordonskameror kan du ladda ned BlackVue Battery-appen och gå till Ⓗ

Ansluta Ultra Battery till BlackVue-appen (endast för användare av BlackVue-fordonskameror)

a. Öppna BlackVue-appen och tryck på BlackVue Battery.
b. Välj ditt Ultra Battery från listan. Om Ultra Battery inte visas inom 15–20 sekunder visas knappen Skanna igen. Tryck på den för att uppdatera listan.

Skärm med batteriinformation

Skärm med batteriinställningar

Försiktighet

- I omgivningar med låg temperatur kan effektiviteten hos cellerna i Ultra battery minska, men detta tillständ är tillfälligt. När batteriets temperatur återgår till sitt normala driftsintervall återgår även dess effektivitet till den normala.

Obs!

- Alla visade bilder är endast avsedda för illustration. Faktisk app kan skilja sig från visade bilder.

Anslut Ultra battery till BlackVue Battery-appen

a. Öppna BlackVue Battery--appen.
b. Välj ditt Ultra Battery från listan. Om ditt Ultra Battery inte visas trycker du på Scanna för att uppdatera listan.

- En dekal med ett unikt Bluetooth-ID sitter på varje Ultra Battery.

Produktspecifikationer

Modell Power Magic Ultra Battery B-130X
Färg/mått/vikt Svart / 152,7 mm (B) x 206,0 mm	(L) x 33,6 mm (H) / 1 537 g
Battericellstyp LiFePO4
Ingångsspänning / Ström	12 V system:- Cigarettändarkontakt: 11–18 V/7,2 A (max)- Fast monterad: 11–18 V/13,0 A (max)
	24 V system:- Cigarettändarkontakt: 22,5–30 V/3,6 A (max)- Fast monterad: 22,5–30 V/6,4 A (max)
Laddningsspänning / Ström	Cigarettändarkontakt: 14,2 V / 5 AFast monterad: 14,2 V / 9 A
Laddningstid	Cigarettändarkontakt (vanlig 5 A laddning): Ung. 90 minuterFast monterad (snabb 9 A laddning): Ung. 50 minuter
Användningstimmar	Cirka 30 timmar (baserat på en enskild fordonskamera som förbrukar 3 W)
Drifttemperatur	Laddningstemperatur: 0°C – 45°C (32°F – 113°F)
	Urladdningstemperatur: -10°C – 60°C (14°F – 140°F)
Lagringstemperatur	-20°C – 45°C (-4°F – 113°F)
Avstängning för hög temperatur	Hög temperatur: Cirka 80°C (176°F)/läg temperatur: under 0°C (32°F)
Kapacitet 12,8 V/7500 mAh/96 Wh
Utgångsspänning / Ström	Fordonskamerans port: 11,0–14,2 V/2 A (max)
	USB-port: 4,75–5,2 V/2 A (max)

Kundsupport

För kundtjänst, manual och uppdateringar, besök www.blackvue.com.

Du kan också skicka e-post till en kundsupportexpert på [e-mail]

Begränsad garanti

• Den här produktens garantiperiod är 1 år från inköpsdatumet.
• Om produkten inte fungerar vid normal och korrekt användning inom garantiperioden reparerar vårt servicecenter produkten utan kostnad.
• Garantin gäller inte om du har plockat isär, modifierat eller förändrat produkten.
• Kostnaden för att reparera alla felaktiga funktioner eller problem som har orsakats av felaktig användning under garantiperioden kan tillfalla kunden.
• Tillverkaren är inte ansvarig för några förluster eller skador som orsakats av felaktig användning av produkten.
