Tuotetyyppi	Akkupakkaus kojelautakameralle
Tuotemerkki	BlackVue
Malli	Power Magic Ultra -akku B-130X
Akun kemia	LiFePO4 (litiumrautafosfaatti)
Kapasiteetti	12,500 mAh
Tulojännite	12V / 24V DC
Lähtöjännite	12.8V DC
Maksimilähtöteho	100W
Latausaika	Noin 4 tuntia
Käyttölämpötila	-20°C - 60°C (-4°F - 140°F)
Mitat (L x K x S)	150 mm x 98 mm x 28 mm
Paino	1 kg (2.2 lbs)
Turvaominaisuudet	Ylilataus-, ylipurkaus-, oikosulku- ja lämpötilasuojaus
Yhteensopivuus	Kaikki BlackVue-kojelautakamerat ja useimmat 12V kojelautakamerat
Asennus	Kova-asennussarja vaaditaan (myydään erikseen)
Takuu	2 vuotta
Huolto	Säilytä kuivassa ja viileässä paikassa; vältä täyttä purkautumista
Mukana tulevat lisävarusteet	DC-virtakaapeli, sulake, asennusteippi
Sertifiointi	CE, FCC, RoHS

Usein kysytyt kysymykset - Power Magic Ultra Battery B-130X BlackVue

Kuinka kauan Power Magic Ultra -akku B-130X kestää yhdellä latauksella?

12,500 mAh kapasiteetilla se voi käyttää tyypillistä kojelautakameraa noin 24 tuntia pysäköintitilassa kameran virrankulutuksesta riippuen.

Voinko käyttää tätä akkua muiden kuin BlackVue-kojelautakameroiden kanssa?

Kyllä, se on yhteensopiva useimpien 12V kojelautakameroiden kanssa, jotka kuluttavat enintään 100W. Varmista, että kamerasi tehonvaatimukset ovat rajojen sisällä.

Kuinka lataan akun?

Liitä akku ajoneuvosi 12V/24V virtalähteeseen mukana tulevalla DC-kaapelilla. Se latautuu automaattisesti ajon aikana ja täyteen lataukseen kuluu noin 4 tuntia.

Mitä turvaominaisuuksia B-130X:ssä on?

Se sisältää suojauksen ylilatausta, ylipurkautumista, oikosulkuja ja korkeita lämpötiloja vastaan, mikä takaa turvallisen käytön.

Voidaanko akku asentaa mihin tahansa asentoon?

On suositeltavaa asentaa se vaakasuoraan asentoon asianmukaisella tuuletuksella. Vältä asentamista ylösalaisin tai ahtaisiin tiloihin.

Kuinka kauan akku kestää ennen vaihtoa?

Oikealla hoidolla LiFePO4-kemia tarjoaa yli 2 000 latausjaksoa, kestäen useita vuosia.

Tukeeko akku läpivirtauslatausta?

Kyllä, se voi samanaikaisesti ladata samalla kun se käyttää kojelautakameraasi, mikä tekee siitä ihanteellisen jatkuvaan käyttöön.

Mikä on takuuaika?

BlackVue tarjoaa 2 vuoden takuun valmistusvirheille.

Kuinka puhdistan akun?

Pyyhi ulkopinta pehmeällä, kuivalla liinalla. Älä käytä vettä tai puhdistusaineita.

Voinko käyttää akkua äärimmäisissä lämpötiloissa?

Käyttölämpötila-alue on -20°C - 60°C. Vältä jättämästä sitä suljettuun autoon kuumina päivinä ylikuumenemisen estämiseksi.

KÄYTTÖOHJE Power Magic Ultra Battery B-130X BlackVue

Katso käyttöoppaan uusin versio ja ota yhteyttä asiakaspalveluun siirtymällä osoitteeseen www.blackvue.com

Power Magic Ultra Battery on suunniteltu syöttämään virtaa BlackVue-autokameralle, joka on pitkiä aikoja Parking-tilassa ajoneuvon akkua käyttämättä.

Turvallisuusohjeet

Virheellinen Power Magic Ultra Battery -akun käyttö saattaa aiheuttaa suorituskyvyn heikkenemistä ja ylikuumentumista, syttymisen, räjähdyksen jne. Käytä tuotetta oikein noudattamalla seuraavia ohjeita:

• Tutustu käyttöoppaaseen ennen tuotteen käyttämistä.
• Käytä vain valmistajan toimittamia BlackVue-johtoja. Ota varaosiin liittyen yhteyttä asiakastukeen tai lähimpään jälleenmyyjään.
• Käytä tuotetta vain virran syöttämiseen autokameraan.
• Älä altista tuotetta suoralle auringonvalolle tai kuumuudelle.
• Älä altista korkeille lämpötiloille.

- Älä käytä tuotteen kanssa tupakansytyttimen pistokkeen jakajaa (sovitinta).

- Älä aseta tuotetta mikroaaltouuniin tai korkeapainympäristöön.

- Älä korjaa tai muuta tuotetta itse.

- Älä heitä akkua tai kohdista siihen mitään fyysisiä iskuja.

- Älä pura, purista tai lävistä tuotetta.

- älä käytä tuotetta sähköstaattisissa ympäristöissä, koska tämä saattaa vaikuttaa akun suojapiirien toimintaan.

• Jos tuotteesta erittyy epätavallista hajua käytön aikana, kytke se irti välittömästi ja ota yhteyttä asiakastukeen tai lähimpään jälleenmyyjään.
• Jos akku turpoaa, lopeta tuotteen käyttö välittömästi. Ota yhteyttä asiakastukeen tai lähimpään jälleenmyyjään.
• Pidä tuote poissa lasten ja lemmikkien läheltä.
• Älä anna minkään metalliesineiden koskettaa virta ja lähtöjohtojen päitä.
  • Varmista, että akku ei joudu kosketuksiin veden tai muiden nesteiden kanssa.
• Pittasoft Co., Ltd. ei ole vastuussa vaurioista, jotka aiheutuvat tuotteen purkamisesta, avaamisesta tai muuttamisesta.

Akun hävittäminen

1. Kaikki sähkö- ja elektroniikkatuotteet on hävitettävä erillään yhdyskuntajätteestä kansallisten tai paikallisten viranomaisten määrittämien keräyspisteiden kautta. Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa alueesi hävittämis- ja kierrätysvaihtoehdoista.
2. Älä polta tai altista tulelle. Altistaminen kohtuuttomalle kuumuudelle saattaa aiheuttaa tulipalon tai räjähdyksen.

Komponentit

Tarkasta, että pakkauksessa on seuraavat tuotteet ennen Power Magic Ultra Battery B-130X-akun asentamista.

Power Magic Ultra Battery B-130X

Käyttöopas

Tupakan sytyttimen pistokkeen virtajohto

Lähtökaapeli autokameralle (tupakan sytyttimen pistorasia)

Kiinteä virtajohto

Autokameran lähtökaapeli (johdotussarjan virtakaapeli)

Tarrakaistaleet (2 EA) Sulaketulppasarja (3 tyyppiä)

Lyhyesti

> LED-merkkivalot ja äänimerkit

	LED-merkkivalot Äänihälytys
Virta päällä Kaikki 3 LED-merl		yhdessä ja sammuvat yksitellen.	Tervetuloääni
Lataus aloitettu		Punainen LED-merkkivalo vilkkuu 5 sekuntia	Äänimerkki toistuu kerran
Lataa Punainen LED-merkkiv
Täysin ladattu Vihreä LED-merkkivalo on päällä
Bluetooth yhdistetty Sininen		äällä
Matalan tulojännitteen varoitus / korkean tulojännitteen varoitus		Punainen ja vihreä LED-merkkivalo vilkkuvat yhdessä	Äänimerkki kaksi kertaa (toistuva)
Ylikuumenemisen varoitus		Punainen LED-merkkivalo ja vihreä LED-merkkivalo vilkkuvat vuorotellen	Äänimerkki kaksi kertaa (toistuva)

* Äänimerkki voidaan aktivoida Bluetoothin kautta BlackVue-sovelluksella.
* Tervetuloääntä ja ylikuumenemisvaroituksen merkkiääntä ei voi mykistää turvallisuussyistä.

Tuotteen ominaisuudet

• Noin 30 tuntia virtaa 50 minuutin latauksella kiinteässä asennuksessa / 90 minuutin latauksella pistokeasennuksessa (perustuen autokameraan, jonka virrankulutus on 3 W).
• Yhteensopiva kahden asennusmenetelmän kanssa:

- Pistokeasennus: Liitä vain tupakan sytyttimen pistokkeen virtajohto (standardi 5 A:n lataus); tai

- Kiinteä asennus: Liitä kiinteä virtajohto nopeampaa latausta varten (9 A:n pikalataus).

- Määritä asetukset Bluetoothin kautta BlackVue-sovelluksella.

• Yhteensopiva sekä autojen (12 V) että raskaiden ajoneuvojen (24 V) sähköjärjestelmien kanssa.
• Akun suojapiiri turvallisuuden lisäämiseksi ja akun käyttöiän pidentämiseksi.
• Lataa samanaikaisesti Ultra Battery ja syötä virtaa autokameraan ajon aikana.
  Virran lähtö siirtyy automaattisesti ottamaan virtaa Ultra Battery -laitteesta, kun moottori on pois päältä.
• Akun käyttöikä: Suunniteltu säilyttämään yli 80 % alkuperäisestä kapasiteetistaan 1 500 täydellisen lataus-/purkaussyklin jälkeen.
  • Lämpötilan katkaisutoiminnot:

- Korkea lämpötila: Katkaisee akun latausvirran, jos akun sisälämpötila nousee 80°C:een (176°F) tai korkeammaksi.

- Matala lämpötila: Katkaisee akun latausvirran, jos akun sisälämpötila laskee alle 0°C:n (32°F).

- 1 USB-portti (5 V) mahdollistaa toisen laitteen (älypuhelin, Wi-Fi-mobiilitukiasema tms.) lataamisen ja samanaikaisen virransyötön autokameraan

Asennusopas

Aseta virtakytkin OFF-asentoon ennen asentamista.

Huomio

Varmista, että käytät pakkauksessa mukana olevia aitoja virtajohtoja. Muussa tapauksessa seurauksena voi olla tuotteen vikaantuminen, ylikuumeneminen, syttyminen jne.

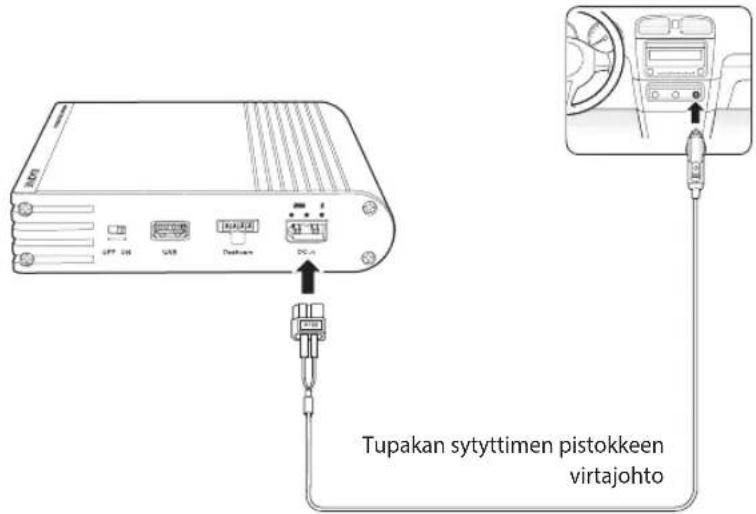

1. Pistokeasennuksessa käytetään tupakan sytyttimen pistokkeen virtajohtoa:

a. Kytke tupakan sytyttimen pistokkeen virtajohto Ultra Batteryn DC in -porttiin. Kytke virtajohdon toinen pää ajoneuvon tupakan sytyttimen pistorasiaan.

b. Siirry vaiheeseen 2.

tai

1. Kiinteä asennus käyttämällä kiinteää virtajohtoa:

a. Kytke kiinteä virtajohto Ultra Batteryn DC in -porttiin.

b. Katso ajoneuvon omistajan käsikirjaa ja etsi Kytketty (lisävirta) enintään 10 A:n sulake sisäslaketaulusta. Tavallisia esimerkkejä ovat tupakan sytytin ja ajoneuvon stereoiden sulakepaikat.

Huomio

Jos liität Ultra Batteryn Vakioteho (BATT) -sulakkeeseen, tästä saattaa seurata ajoneuvon akun tyhjeneminen.

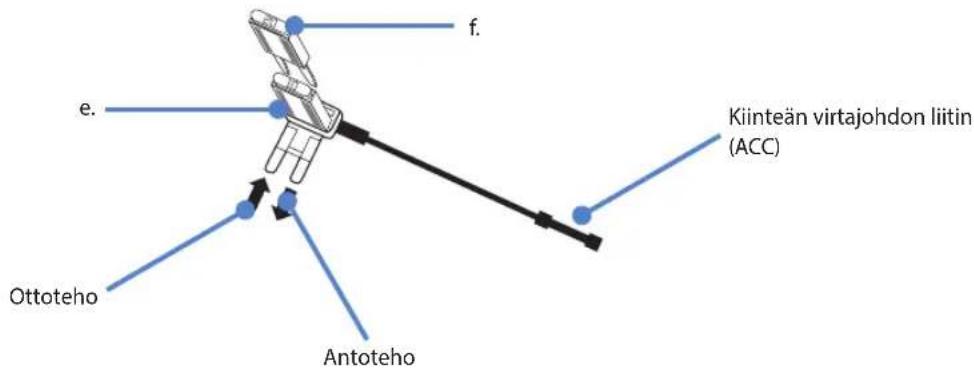

c. Irrota tunnistettu Kytketty-sulake ja kohdista se yhteen kolmesta sulaketulpasta.

d. Aseta ACC -johto sulaketulpan liittimen päähän. Purista liitin johtimeen puristustyökalun tai pihtien avulla.

e. Aseta sulakepaneelista irrottamasi sulake lähimmäksi sulaketulpan siipiä.

Huomautus

Jos alkuperäinen sulake on matalaprofiilinen pienoissulake, käytä uutta 10 A:n pienoissulaketta (mukana).

f. Aseta uusi 20 A:n sulake paikkaan, joka on kauimpana sulaketulpan siivistä.

g. Aseta sulaketulppa tyhjään Kytketty-sulakepaikkaan sulakepaneelissa.

Huomio

Aseta sulaketulppa oikeaan asentoon kaavion mukaisesti. Oikein asennettuna uusi sulake (f.) saa virran suoraan sulakepaikasta kuormittamatta enempää alkuperäistä sulaketta (e.). Jos asennat sulaketulpan päinvastaiseen asentoon, alkuperäisen sulakkeen lisäkuorma voi johtaa sen palamiseen.

h. Liitä maadoitusjohto (rengas) maadoituspisteeseen, kuten pulttiin, joka on suoraan paljaassa ajoneuvon rungon metalliosassa. Kiinnitä maadoitusjohto paljaaseen metallirunkoon (esimerkiksi kiinnittämällä se pultin alle).

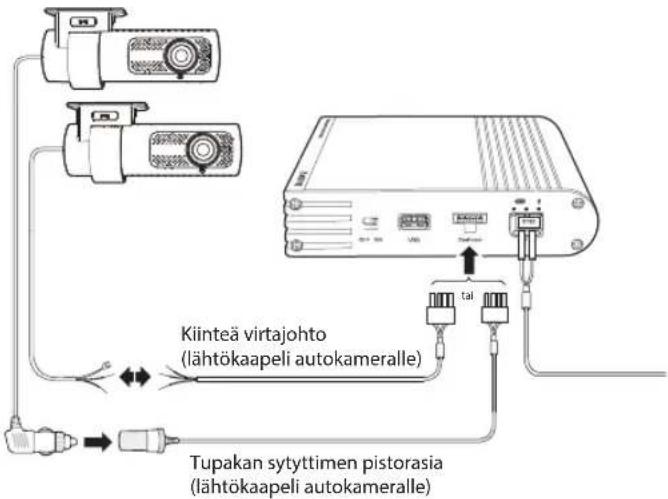

1. Kytke "lähtöjohto" Ultra Battery -porttiin, johon on merkitty Dashcam.

1. Kytke autokameran virtapistoke tupakansytyttimen liitäntään tai yhdistä se johtosarjan virtakaapeliin Ultra Batteryn "lähtöjohdossa".

Huomautus

Varmista hyvä sähköliitos teippaamalla tulppa ja pistoke yhteen sähköteipillä.

1. Aseta virtakytkin ON-asentoon.

2. Käytä vääntötyökalua ja nosta tuulilasin koristelistan reunoja ja työnnä virtajohto sen alle. Kiinnitä Ultra Battery paikoilleen käyttämällä mukana toimitettuja tarrakaistaleita

Älä altista tuotetta suoralle auringonvalolle ja/tai kuumuudelle.

Akun tilan tarkistaminen ja asetusten muuttaminen

1. Kytke Ultra Battery päälle.
2. Siirry älypuhelimen Asetukset-kohtaan ja kytke Bluetooth päälle.
3. Etsi BlackVue-sovellus Google Play -kaupasta tai Apple App Store -sovelluskaupasta ja asenna se älypuhelimeesi. Jos et ole BlackVue-autokameran käyttäjä, lataa BlackVue Battery -sovellus ja siirry kohtaan Ⓗ.

Ultra-Battery -akun yhdistäminen BlackVue-sovellukseen (vain BlackVue-autokameran käyttäjät)

a. Avaa BlackVue-sovellus ja napauta BlackVue Battery.
b. Valitse Ultra Battery luettelosta. Jos Ultra Battery ei ilmesty näkyviin 15–20 sekunnissa, Skannaa uudelleen-painike ilmestyy. Päivitä luettelo napauttamalla sitä.

* Joitakin USB-kaapeleita ei välttämättä tunnisteta

Akun asetusnäyttö

Huomio

- Alhaisen lämpötilan ympäristössä Ultra Battery -kennon hyötysuhde voi heikentyä, mutta tämä tila on väliaikainen. Kun akun lämpötila palautuu normaalille käyttöalueelle, myös sen hyötysuhde palautuu normaaliksi.

Huomautus

- Kaikki näytetyt kuvat ovat vain havainnollistavia. Todellinen sovellus saattaa poiketa kuvissa esitetystä.

Ultra Battery -akun yhdistäminen BlackVue Battery -sovellukseen

a. Avaa BlackVue Battery -sovellus.
b. Valitse Ultra Battery luettelosta. Jos Ultra Battery -akkua ei näy, päivitä luettelo napauttamalla Skannaa.

- Jokaiseen Ultra Battery -laitteeseen on kiinnitetty yksilöllinen Bluetooth-tunnus.

Tuotetiedot

Malli Power Magic Ultra Battery B-130X

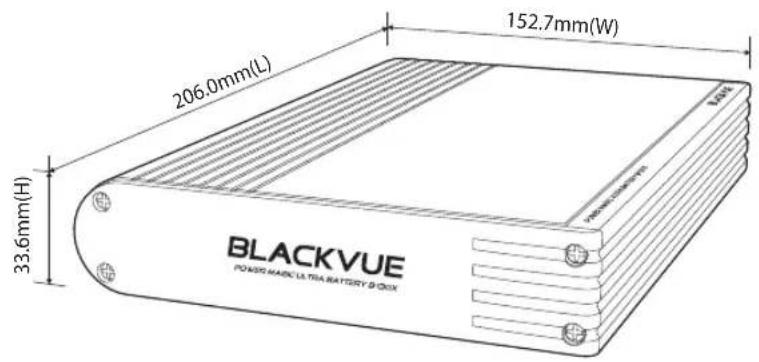

Väri/koko/paino Musta / 152,7 mm (L) x 206,0 mm (P) x 33,6 mm (K) / 1 537 g
Akkukennon tyyppi LiFePO4
Tulojännite/virta	12 V:n järjestelmä:- Tupakan sytyttimen pistoke: 11–18 V / 7,2 A (enint.)- Kiinteä: 11–18 V / 13,0 A (enint.)
	24 V:n järjestelmä:- Tupakan sytyttimen pistoke: 22,5–30 V / 3,6 A (enint.)- Kiinteä: 22,5–30 V / 6,4 A (enint.)
Latausjännite/virta	Tupakan sytyttimen pistoke: 14,2 V / 5 AKiinteä: 14,2 V / 9 A
Latausaika	Tupakan sytyttimen pistoke (standardi 5 A:n lataus): Noin 90 min.Kiinteä (nopea 9 A:n lataus): Noin 50 min.
Käyttötunnit	Noin 30 tuntia (perustuen yksittäiseen autokameraan, jonka virrankulutus on 3 W)
Käyttölämpötila	Latauslämpötila: 0°C – 45°C (32°F – 113°F)
	Tyhjennyslämpötila: -10°C – 60°C (14°F – 140°F)
Varastointilämpötila	-20°C – 45°C (-4°F – 113°F)
Lämpötilan katkaisuarvo	Korkea lämpötila: Noin 80°C (176°F) / Matala lämpötila: Alle 0°C (32°F)
Kapasiteetti 12,8 V / 7 500 mAh / 96 Wh
Lähtöjännite/virta	Autokameraportti: 11,0–14,2 V / 2 A (enint.)
	USB-portti: 4,75–5,2 V / 2 A (enint.)

> Asiakastuki

Kun tarvitset asiakastukea, käyttöoppaan tai päivityksiä, vieraile osoitteessa www.blackvue.com.

Voit myös lähettää sähköpostia asiakastuen asiantuntijoille osoitteessa [e-mail]

Rajoitettu takuu

• Tämän tuotteen takuujakso on 1 vuosi ostopäivämäärästä.
• Jos tuote vikaantuu normaalin ja oikean käytön aikana takuuaikana, huoltokeskuksemme korjaa tuotteen ilmaiseksi.
• Kaikki tuotteeseen liittyvä purkaminen, vaihtaminen tai muuttaminen mitätöi takuun.
• Takuuaikana tapahtuneen virheellisen käytön aiheuttaman ongelman tai toimintahäiriön korjaamisen kulut saatetaan periä käyttäjältä.
• Valmistaja ei ole vastuussa mistään vaurioista tai menetyksistä, jotka aiheutuvat tuotteen virheellisestä käytöstä.

BlackVue Power Magic Ultra Battery B-130X
