FSM 709 HI - Spis FRANKE - Gratis bruksanvisning och manual

Produkttyp	Inbyggnads- eller fristående spis
Märke	Franke
Modell	FSM 709 HI
Mått (B x H x D)	90 cm x 85 cm x 60 cm
Vikt	75 kg
Strömförsörjning	Gas (matlagning) + Elektrisk 230 V (ugn)
Gastyper	Naturgas (G20) eller propan (G30/G31) beroende på kit
Antal brännare	5 gasbrännare varav en trippelkrona
Tändning	Inbyggd elektronisk (automatisk tändning)
Ugnstyp	Elektrisk varmluftsugn
Ugnens kapacitet	70 liter
Ugnsfunktioner	Naturlig konvektion, varmluft, grill, bottenvärme, avfrostning
Ugnsrengöring	Pyrolys (självrengörande)
Ugnsglas	Avtagbart dubbelglas för rengöring
Barnsäkerhet	Knapplås och ugnssäkerhet
Automatisk avstängning	Ja (programmerbar timer)
Reparationsindex	7,5/10
Tillgänglighet reservdelar	Originaldelar tillgängliga i 10 år
Energiklass (ugn)	A+ (enligt EU-förordning 65/2014)
Ljudnivå	45 dB (ugn i drift)

Vanliga frågor - FSM 709 HI FRANKE

Hur installerar man spisen Franke FSM 709 HI?

Installationen måste utföras av en kvalificerad fackman. Se till att gastillförseln och elanslutningen (230 V) är korrekta. Respektera säkerhetsavstånden till väggar (minst 5 cm). Använd medföljande monteringssats.

Vad gör jag om en brännare inte tänds?

Kontrollera att locken och kronorna är korrekt placerade. Rengör öppningarna med en nål. Om den elektroniska tändningen inte fungerar, kontrollera elförsörjningen och tändstiftens skick.

Hur använder man pyrolysfunktionen?

Ta bort alla tillbehör ur ugnen. Välj pyrolysläge (flamikon) och ställ in tiden (2 till 3 timmar). Dörren låses automatiskt. När det är klart, låt svalna och torka sedan bort askan med en fuktig trasa.

Ugnen värms ojämnt, vad gör jag?

Kontrollera att temperatursensorn inte är blockerad. Se till att dörren stänger ordentligt. Om problemet kvarstår kan en kalibrering av termostaten vara nödvändig; kontakta kundtjänst.

Hur rengör man ugnsglaset?

Ta bort inner glaset genom att lossa klämmorna. Använd ett glasrengöringsmedel eller en blandning av vatten och vinäger. Undvik slipmedel. Sätt tillbaka glaset och kontrollera tätningen.

Kan jag använda en induktionshäll på denna spis?

Nej, spisen FSM 709 HI är utrustad med gasbrännare. Använd kastruller som är lämpliga för gas (plan botten).

Vad betyder felkoden E2 på displayen?

Kod E2 indikerar överhettning av ugnen. Stäng av apparaten och låt den svalna i 30 minuter. Om koden visas igen, kontrollera kylfläkten eller kontakta service.

Hur ställer jag in ugnens timer?

Tryck på 'Timer'-knappen och använd pilarna för att ställa in tiden. Bekräfta med 'OK'. Ugnen stängs av automatiskt när den inställda tiden är slut.

Var hittar jag reservdelar?

Reservdelar finns hos auktoriserade Franke-återförsäljare eller på den officiella webbplatsen. Använd modellnumret FSM 709 HI för att identifiera kompatibla delar.

Hur aktiverar jag barnlåset?

Håll ner 'Lås'-knappen (hängeikon) i 3 sekunder. En indikatorlampa tänds. För att avaktivera, upprepa proceduren.

BRUKSANVISNING FSM 709 HI FRANKE

För den egna säkerheten och för korrekt funktion av apparaten, ber vi dig läsa denna manual noggrant före installation och idrifttagning. Håll alltid dessa instruktioner tillsammans med apparaten, även vid försäljning eller överlåtelse till tredje part. Det är viktigt att användarna känner till alla apparatens funktions- och säkerhetsegenskaper. Dessa spishällar är utrustade med induktionssystem, i överensstämmelse med kraven i EMC- och EMF-direktiven, och borde inte störa andra elektroniska enheter. Bärare av pacemaker eller andra elektroniska implantat ska rådfråga sin läkare eller tillverkaren av implantatet för att bedöma känsligheten för störningar.

De elektriska anslutningarna ska utföras av en kompetent tekniker. Innan du utför den elektriska anslutningen, läs avsnittet ELEKTRISK ANSLUTNING.

För apparater med matningskabel måste anslutningarna eller ledarnas tvärsnitt mellan kabelns förankringspunkt och terminalerna vara anordnade på ett sådant sätt att den strömförande ledaren uppströms jordkabeln kan dras ut vid utsläpp från dess förankring.

• Tillverkaren kan inte anses vara ansvarig för eventuella skador som har sitt ursprung i en felaktig installation eller användning.
• Kontrollera att nätmatningen överensstämmer med den som anges på dataskylten som är fäst på produktens insida.
• Bortkopplingsanordningarna ska installeras i den fasta anläggningen i enlighet med standarderna om kabeldragningssystem.
• För apparater av Klass I, kontrollera att nätmatningen har en lämplig jordanslutning.
• Anslut köksfläkten till rökgaskanalen med ett lämpligt rör. Hänvisa till tillbehören, som kan köpas till, vilka anges i installationsmanualen (för runda rör: minimum diameter 120 mm). Avgasrörets längd ska vara så kort som möjligt.
• Anslut apparaten till elnätet med en allpolig brytare.
• Följ gällande lagstiftning angående avledning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök (värmepannor, öppna spisar o.s.v.).
• Säkerställ att lokalen har tillräcklig ventilation om köksfläkten används tillsammans med andra apparater som inte är eldrivna (t.ex. apparater med gasbrännare) för att på så sätt förhindra returflöde av förbränningsgas.

För att förhindra att rök sugs tillbaka in i lokalen från spishällen får undertrycket i lokalen inte överstiga 4 N/m2 när spishällen används tillsammans med andra apparater som matas med annan energi än el.

• Luften får inte släppas ut genom en rökgaskanal för gasdrivna eller andra bränsledrivna apparater.
• Om matningskabeln är skadad, är det nödvändigt att låta byta ut den, av tillverkaren, av ett auktoriserat service-center eller av en kompetent tekniker för att undvika alla risker eller farosituationer.
• Anslut apparatens stickkontakt till ett lättåtkomligt vägguttag som uppfyller kraven i gällande föreskrifter.
• Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

VARNING: Avlägsna skyddsfilmerna före installation av apparaten.

- Använd endast skruvarna och de andra järnvarorna som medföljer apparaten.

VARNING: Utebliven installation av skruvarna eller fästelementen enligt beskrivningen i dessa instruktioner kan medföra risker för elektriska stötar.

• Ingreppen för rengöring och underhåll får inte utföras av barn, om de inte övervakas av en vuxen.
• Barnen ska övervakas för att försäkra sig att de inte leker med apparaten.
• Enheten får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående säker användning av apparaten, av en person som ansvarar för deras säkerhet.
• Apparaten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller som inte har den nödvändiga erfarenheten och kunskapen, under förutsättning att de övervakas eller har erhållit instruktioner angående säker användning av maskinen och har förstått farorna i samband med användningen. Låt inte barn leka med apparaten.

VARNING: Apparaten och dess åtkomliga delar blir mycket varma under användningen.

Var mycket uppmärksam att inte röra vid motstånden.

Håll barn under 8 år på avstånd om de inte övervakas ständigt.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Rengöring och underhåll.

- Säkerställ att lokalen har lämplig ventilation när apparaten används tillsammans med gasdrivna apparater eller andra bränsledrivna apparater (gäller inte apparater som endast får luften att återcirkulera i lokalen).

VARNING: Om ytan uppvisar sprickor, stäng av apparaten för att undvika risk för elektriska stötar.

• Slå inte på apparaten om ytan är sprucken eller uppvisar synliga och djupa materials- eller ytskador.
• Rör inte vid apparaten med våta händer eller kroppsdelar.
• Använd inte ångrengöringsutrustning för att rengöra produkten.
• Placera inte metallföremål på spishällens yta, såsom knivar, gafflar, skedar eller lock, eftersom de kan överhettas.
• Använd det avsedda manöverdonet för att stänga av spishällen efter användning; lita inte på kastrullernas givare.

VARNING: Det är farligt att lämna spishällen utan tillsyn när du använder oljor eller fetter, eftersom en farosituation eller brandrisk kan uppstå. Försök ALDRIG att släcka eventuella lågor med vatten, utan stäng av apparaten och kväv lågorna med till exempel ett lock eller en brandfilt.

VARNING: Tillagningsprocessen ska övervakas. En kort tillagningsprocess ska övervakas kontinuerligt.

Apparaten är inte avsedd att styras med hjälp av en extern timer eller ett separat fjärrkontrollsystem.

VARNING: Brandfara: placera inte föremål på kokytorna.

• Apparaten ska installeras så att den kan kopplas bort från elnätet med en kontaktöppning (3 mm) som säkerställer fullständig isolering i enlighet med överspänningskategori III.
• Apparaten får aldrig utsättas för väder och vind (regn, sol).
• Ventilationen av apparaten ska överensstämma med tillverkarens instruktioner.
• Håll förpackningsmaterialet utom räckhåll för barn och husdjur.
• Spiskåpor och andra köksfläktar kan äventyra säker funktion hos apparater som använder gas eller andra bränslen (inklusive de i andra rum), på grund av returflödet av förbränningsgaserna. Dessa gaser kan orsaka koloxidförgiftning. När en spiskåpa eller annan köksfläkt har installerats, se till att gasapparaterna testas av en kompetent person för att garantera att inget returflöde av förbränningsgaserna uppstår.

2. ANVÄNDNING

• Köksfläkten har konstruerats uteslutande för hushållsbruk för att avlägsna matos.
• Använd aldrig apparaten för andra ändamål än för vilka den har konstruerats.
• Friteringsmaskinerna ska övervakas ständigt under användningen: den överhettade oljan kan fatta eld.
• Använd inte apparaten med en extern timer eller ett separat fjärrstyrnings-system.
• Installera inte apparaten bakom en dekordörr. Den kan då överhettas.
• Kliv inte upp på apparaten. Den kan skadas.
• Placera inte varma kokkärl på ramen. Silikontätningen kan skadas.
• Skär eller förbered inte livsmedel på ytan. Se till att inga hårda föremål faller ned på ytan. Dra inte kastruller eller kokkärl på ytan.

3. RENGÖRING OCH UNDERHÅLL

• Släck eller koppla ur apparaten ur elnätet före alla ingrepp för underhåll.
• Om luktfiltret med aktivt kol inte medföljer, följ instruktionerna som medföljer kittet, både för regenereringsproceduren och för tiden för utbyte.

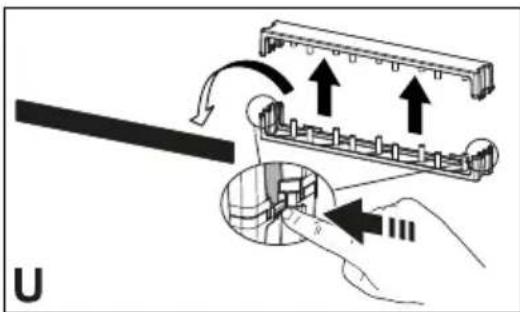

• Om luktfiltret med aktivt kol medföljer och är av typ (U) (se monteringsinstruktionerna), kan det regenereras. Luktfiltret med aktivt kol kan diskas och regenereras var 3:e till var 4:e månad (eller oftare vid intensiv användning av köksfläkten) upp till max. 8 regenereringscykler (vid mycket intensiv användning rekommenderas det att inte överskrida 5 regenereringscykler). Kontakta serviceverkstaden för att beställa ett nytt filter (U).

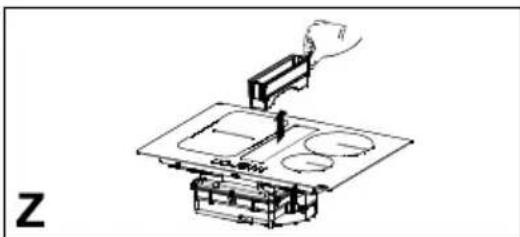

Regenereringsprocedur:

• Diska i diskmaskin på MAX. 70° eller för hand i varmt vatten utan att använda slipande svampar (använd inte diskmedel!!).
• Torka i ugn på MAX. 70° i 2 timmar (det rekommenderas att noggrant läsa ugnens bruksanvisning och monteringsanvisningar).
• Fettfiltren ska rengöras varannan månad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin. Diska inte gallren i diskmaskin. (Z).

Allmänna rekommendationer

• Använd aldrig slipande svampar, stålull, saltsyra eller andra produkter som kan repa eller lämna märken på ytan.
• Livsmedel som oavsiktligt faller ned på eller sätter sig på spishällens yta eller på dess funktionella eller dekorativa delar ska inte konsumeras.

• Rengör spishällen efter varje användningstillfälle för att undvika att eventuella matrester förkolnas. Det krävs större ansträngning att ta bort smutsbeläggningar och förkolnade matrester.
• Ta bort daglig smuts med en mjuk trasa eller svamp och ett lämpligt rengöringsmedel. Följ tillverkarens rekommendationer beträffande vilka rengöringsmedel som ska användas. Det

rekommenderas att använda skyddande rengöringsprodukter.

• Ta bort smutsbeläggningar, t.ex. mjölk som har kokat över, med hjälp av en skrapa avsedd för glaskeramik medan spishällen fortfarande är varm. Följ tillverkarens rekommendationer beträffande vilken skrapa som ska användas.
• Ta bort matrester som innehåller socker, t.ex. sylt som har kokat över, med hjälp av en skrapa avsedd för glaskeramik medan spishällen fortfarande är varm. I annat fall kan resterna skada glaskeramikytan.
• Ta bort eventuella rester av smält plast med en skrapa avsedd för glaskeramik medan spishällen fortfarande är varm. I annat fall kan resterna skada glaskeramikytan.
• Ta bort kalkfläckar genom att använda en liten mängd kalklösningsmedel, t.ex. vinäger eller citronsaft, när spishällen har svalnat. Rengör sedan på nytt med en fuktig trasa.

4. KRAV PÅ MÖBLERNA

För installationsproceduren är det obligatoriskt att följa gällande lagar, förordningar, direktiv och standarder (föreskrifter för säkerheten för elektriska system, korrekt återvinning av komponenter etc.) i användningslandet!

• Använd inte silikontätningsmedel mellan apparaten och bänkskivan. Spishällen är avsedd att byggas in i bänkskivan ovanpå en köksmodul som är minst 600 mm bred.
• Om apparaten monteras på brännbara material ska riktlinjer och föreskrifter avseende lågspänningsinstallationer och brandskydd iakttas till punkt och pricka.
• För inbyggda enheter måste komponenterna (plastmaterial och fanerat trä) monteras med värmebeständiga lim (min. 100 °C): användning av olämpliga material och lim kan orsaka deformation och lossnande.
• Det måste finnas tillräckligt med utrymme i köksmodulen för att kunna utföra apparatens elanslutningar. Väggskåpsmodulerna ovanför apparaten ska installeras på ett avstånd som lämnar tillräckligt med utrymme för att kunna arbeta bekvämt.
• Det är tillåtet att använda dekorlister av hårda träslag runt bänkskivan bakom apparaten förutsatt att det min. avstånd som anges i installationsritningarna bibehålls.
• Minimiavståndet mellan den monterade apparaten och den bakre väggen anges i inbyggnadsapparatens installationsritning (150 mm för sidoväggen, 40 mm för den bakre väggen och 500 mm för eventuella ovanför placerade väggskåp. Vi rekommenderar av ergonomiska anledningar ett minimiavstånd på 1 000 mm).
• För att förhindra att vätskor tränger in mellan spishällens kant och bänkskivan ska den självhäftande tätningen (medföljer) appliceras längs hela spishällens omkrets innan installationen utförs.

5. ELANSLUTNING

VARNING: Alla elanslutningar ska utföras av en auktoriserad installatör.

• Se kopplingsschemat (sitter på produktens undersida).
• Denna apparat har en anslutning av typ "Y", vi rekommenderar att använda en elkabel H05V2V2-F på 5 x 2,5 mm², anslutning ENFAS och TVÅFAS: minimalt tvärsnitt på ledarna: 2,5 mm². Extern diameter på elkabeln: min 8 mm - max 12 mm.
• Anslutningsklämmorna går att komma åt genom att kopplingsdosans hölje tas bort.
• Kontrollera att egenskaperna hos bostadens elsystem (spänning, max. effekt och ström) är kompatibla med apparatens egenskaper.
• Anslut apparaten som visas i installationsanvisningarna (i överensstämmelse med gällande referensstandarder för nätspänning på nationell nivå).

Observera! Utför inte svetsningar på kablarna!

6. MILJÖASPEKTER

Bortskaffande av hushållsapparater

Symbolen på produkten eller förpackningen indikerar att produkten inte får kasseras med vanligt hushållsavfall. Produkten måste kasseras vid ett specialiserat center för återvinning av elektriska och elektroniska komponenter. Genom att säkerställa att denna produkt kasseras på rätt sätt bidrar du till att förhindra potentiella negativa konsekvenser för miljön och hälsan som annars kan uppstå vid olämplig avfallshantering. För mer detaljerad information om hur du återvinner denna produkt, kontakta dina kommunala myndigheter, din lokala avfallshanteringstjänst eller butiken där du köpte produkten.

Apparaten uppfyller kraven i direktiv 2012/19/EU om reduktion av farliga substanser som används i elektrisk och elektronisk utrustning samt bortskaffande av avfallet.

Bortskaffande av förpackningsmaterialet

Materialen som bär symbolen 📋 kan återvinnas. Bortskaffa förpackningsmaterialen i särskilda behållare för uppsamling till återvinning.

Energibesparing

Du kan spara energi varje dag under tilllagningen genom att följa råden nedan.

• Använd endast nödvändig mängd vid uppvärmning av vattnet.
• Om möjligt, täck alltid kastrullerna med locket.
• Placera kastrullen innan du aktiverar kokzonen.
• Placera de mindre kastrullerna på de mindre kokzonerna.
• Placera kastrullerna direkt i mitten av kokzonen.
• Använd restvärmen för att hålla livsmedlen varma eller för att smälta dem.

7. BESKRIVNING AV PRODUKTEN

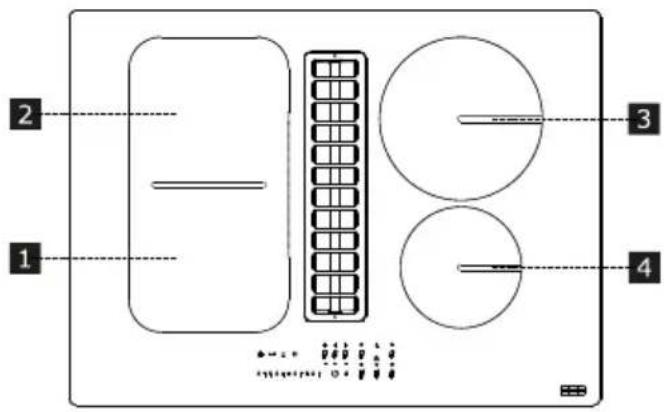

1	Enkel kokzon (210x190 mm) 2 100 W, med booster-funktion på 3 000 W
2	Enkel kokzon (210x190 mm) 2 100 W, med booster-funktion på 3 000 W
3	Enkel kokzon (R.200 mm) 2300 W, med booster-funktion på 3 000 W
4	Enkel kokzon (R.145 mm) 1400 W, med booster-funktion på 1850 W
5	Manöverpanel
6	Fläktgaller
1 + 2	Kombinerbar kokzon (220 x 395 mm) 3 000 W, med boosterfunktion på 3 700 W

INDIKATIONSLAMPOR

Kastrullavkänning

Varje kokzon är utrustad med ett system som avläser närvaron av en kastrull på spishällen.

Detekteringssystemet kan känna igen kastruller med en magnetiserbar botten av den typ som är lämplig för användning på induktionshällar.

Om kokkärlet tas bort under användning eller om ett olämpligt kokkärl används, visas symbolen på displayen.

Restvärmeindikator

Restvärmeindikatorn är en säkerhetsfunktion för att indikera att kokzonsytan fortfarande har en temperatur som är lika med eller högre än 50 °C och därför kan orsaka brännskador vid kontakt med bara händer. Siffran för motsvarande kokzon indikerar ^H

8. KONTROLLPANELEN

1	Påslagen/Avstängd
2	Indikator för mättat fettfilter
3	Indikator för kokzonens effektnivå
4	Indikator för fläktens effektnivå
5	Kontroll av fläktens timer
6	Symbol fläktens kontrollzon
7	Kontroll av kokzonens timer
8	Timerns hanteringszon
9	Indikator för mättnad av aktivt kolfilter
10	Knapp för Smältfunktion
11	Knapp för Låsfunktion
12	Knapp för Paus-funktion
13	Rullknappar
A	Knapp för Auto-funktionen

Kokzonerna kan aktiveras genom att trycka in den relativa siffran. Siffran belyses mera intensivt för att bekräfta proceduren.

När du placerar en kastrull på en av de 4 kokzonerna, avläser kokzonen automatiskt närvaron och belyser den motsvarande teckenrutan för att aktivera den.

Om det inte finns kastruller eller andra föremål på kokzonen, är inte siffrorna synliga.

På manöverpanelen är de valbara funktionerna alltid synliga, men belysta med låg ljusstyrka.

Välj funktionerna genom att röra vid den motsvarande symbolen.

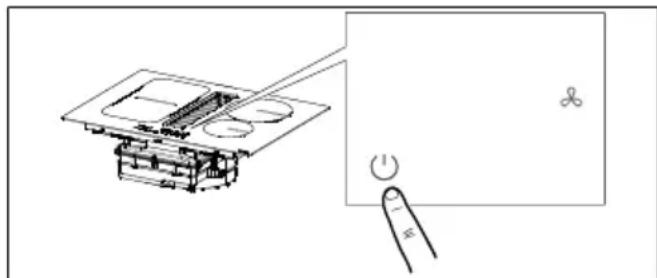

Påslagning av apparaten:

Tryck på PÅ/AV-knappen i 2 sekunder för att slå på och aktivera spishällens funktioner.

Nu är spishällen påslagen men samtliga kokzoner och köksfläkten har noll effekt. Spishällen stängs av automatiskt när den inte har använts på 20 sekunder.

Observera: Det går av säkerhetsskäl alltid att stänga av spishällen med PÅ/AV-knappen.

Observera: Samtliga funktioner som går att välja är alltid de som är tända/synliga på kontrollpanelen, och det är endast de som kan aktiveras.

Reglagen för kokzonerna, köksfläkten och timern kan aktiveras genom att motsvarande teckenruta trycks in.

Detta bekräftas av att teckenrutan tänds med starkt sken.

9. EFFEKTBEGRÄNSNING

När du ansluter apparaten till hemnätverket för första gången måste installatören ställa in kokzonernas effekt baserat på den faktiska kapaciteten i hushållets nätverk.

Om detta inte är nödvändigt kan hällen sättas på direkt med eller, alternativt, följ proceduren som beskrivs nedan för att komma till menyn.

Innan proceduren genomförs är det lämpligt att läsa hela avsnittet.

Anslut hällen till hemnätverket.

1. Alla siffror tänds i några sekunder, slocknar sedan och endast ⚙ förblir blinkande.
2. Tryck in och håll ner kokzonens siffror anger
3. Håll nedtryckt och börja trycka på zonens siffror genom att fortsätta moturs.

Den vänstra bakre siffran anger ett nummer som anger menytypen. Den vänstra främre siffran anger ett nummer som beror på de parametrar som anges i valet.

Välj siffran med och tryck in "8" på effektstapeln.

Välj den främre vänstra siffran och välj rätt inställning.

Se tabellen nedan för specifikationer:

Värde på effektstapeln	KW Anmärkningar
0 7,4		Ursprunglig standardinställning
1 4,5
2 3,5
3 2,8

När korrekt värde införts bekräfta genom att röra vid och hålla intryckt

10. SPISHÄLLENS FUNKTIONER

Barnsäkerhetsanordning	Denna funktionen förhindrar oavsiktlig aktivering av apparaten
	För att aktivera: om det finns en kastrull på hällen, håll motsvarande siffra intryckt i 3 sekunder. Om det inte finns någon kastrull på hällen, tryck in och håll ned en av de 5 siffrorna (syns inte) bredvid punkten på vänster sida i 3 sekunder. Släpp och för fingret från 0 till 9 längs effektfältet som visar driftssekvensen. Alla siffror indikerarDe beskrivna åtgårderna måste slutföras inom 10 sekunder.
	För att inaktivera: tryck in och håll intryckt en av de 5 siffrorna för kokzonerna i 3 sekunder. Släpp och för fingret från 9 till 0 längs effektfältet som visar driftssekvensen.De beskrivna åtgårderna måste slutföras inom 10 sekunder.
Lås	Det är möjligt att låsa kokzonens funktioner under användningen, till exempel för att rengöra kokzonen. Funktionen förblir aktiverad även om kokzonen stängs av och slås på igen.I håndelse av strömavbrott inaktiveras funktionen.
	För att aktivera: tryck inoch håll intryck i 1 sekund.
	För att inaktivera: tryck in
Boost-funktion	Varje kokzon kan ställas in med en extra effektnivå i högst 5 minuter.
	För att aktivera: välj en av de 4 kokzonerna och välj värdet "P", på kraftfältet. Motsvarande siffra anger.
	För att inaktivera: välj ett av de möjliga värdena på effektfältet.
Timer för kokzonerna	Timern tillåter att stänga av en särskild kokzon vid slutet av den inställda tiden.Kokzonerna kan programmeras enskilt eftersom var och en är utrustad med en egen timer.
	För att aktivera: med kokzonen i funktion, tryck in för att komma åt kontrollerna för hantering av timern för den berörda kokzonen.De 3 siffrorna anger “ 0 0 0”. Tryck in “+” eller “-” för att ställa in timerns nedräkning.Timmar - Tiondelar - MinuterRör inte vid någonting under 10 sekunder för att bekräfta den inställda tiden.Vid avslutad nedräkning, nollställs siffrorna och en ljudsignal avges. Funktionen kan avbrytas genom att trycka in vilken knapp som helst.Om timern är aktiverad för flera kokzoner, anger de 3 siffrorna alltid den timer som är närmast avslutad tid.
	För att inaktivera: med kokzonen i funktion, tryck in för att komma åt kontrollerna för hantering av timern för den berörda zonen.Ställ in de tre siffrorna på “ 0 0 0 “ med “+” o “-” eller tryck in knappen På/Av.
Timer (allmän)	Timer med larm för allmän användning.
	För att aktivera: slå på kokzonen och kontrollera att det inte finns några kastruller eller aktiverade kokzoner.De 3 siffrorna för kontrollerna för hantering av timern anger " - - -".Tryck in siffran för att komma åt timerns meny och visa “ 0 0 0 “.Tryck in “+” eller “-” för att ställa in timerns nedräkning.Timmar - Tiondelar - MinuterRör inte vid någonting under 10 sekunder för att bekräfta den inställda tiden.Vid avslutad nedräkning, nollställs siffrorna och en ljudsignal avges. Funktionen kan avbrytas genom att trycka in vilken knapp som helst.Upprepa ovanstående åtgärder för att ändra nedräkningsvärdet.
	För att aktivera: slå på kokzonen och kontrollera att det inte finns några kastruller eller aktiverade kokzoner.Tryck in siffran för att nå timerns meny och använd “+” och “-” för att ställa in displayen på “ 0 0 0 “-” eller tryck in knappen Av/På.
Smältningsfunktion	För att aktivera: välj en av de 4 kokzonerna och tryck inSiffran för zonen anger
	För att inaktivera: tryck in eller tryck in .
Uppvärmningsfunktion	Denna funktionen används för att värma upp en kastrull till maximal effekt innan du fortsätter tillagningen vid en vald nivå, Tidsintervallet under vilket tillagningen bibehålls vid maximal effekt beror på den inställda slutnivån. Se tabellen:
	Effektnivå Timer (sekunder)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Inte tillgänglig
	P Inte tillgänglig
	Med en kastrull på hällen och vald kokzon trycker du ner det valda värdet (från 1 till 8) på effektfältet i 3 sekunder för att aktivera det. Displayen för motsvarande kokzon indikerar “A”.Det är möjligt att höja tillagningsnivån, men att sänka den inaktiverar funktionen.Den kan också inaktiveras genom att trycka in och hålla ned knappen för den aktuella kokzonen i 3 sekunder.
Paus-funktion	Denna funktionen tillåter att sätta i paus/återaktivera vilken aktiverad funktion som helst på spishällen och reducera den tillgängliga effekten för kokzonen och nollställa alla funktionerna. Om Pausfunktionen inte inaktiveras inom 10 minuter stängs spishällen av automatiskt.
	För att aktivera: Med en kastrull på spishällen och vald kokzon, tryck in och håll knappen för Pausfunktionen tryckt i minst 1 sekund. Samtliga displayer anger .
	För att inaktivera: tryck in och håll tryckt i 1 sekund tills den blinkar. Tryck in vilken annan knapp som helst inom 10 sekunder. Funktionen inaktiveras och spishällen fortsätter med de tidigare inställningarna.
Återkallningsfunktion	Denna funktionen används för att återkalla funktionsinställningarna för spishällen i händelse av oavsiktligt eller plötsligt strömavbrott.
	När hällen stängs av, om du slår på den inom 6 sekunder genom att trycka på , blinkar knappen i 6 sekunder. Tryck in knappen att hämta de tidigare inställda funktionerna. Ett pip hörs för att bekräfta åtgården.
Kombinerat läge ("överbryggnings" -funktion)	Denna funktion gör att du kan ansluta 2 kokzoner för att använda och styra dem som en enda och större kokzon. Detta ger möjlighet att använda kastruller med en större botten.De kokzoner som kan väljas för denna funktion är uteslutande de till vänster och de till höger.
	För att aktivera/inaktivera: tryck på vänster eller höger kokzonssiffror samtidigt för att välja de 2 zo-nerna som ska överbryggas, tills siffran visas för att indikera att funktionen har aktiverats. Den andra siffran används för att ställa in effektnivån.
AUTO-funktion“A”	När spishällen/köksfläkten slås på aktiveras köksfläkten i automatiskt funktionsläge som standardinstallning och lysdioden "A" tänds med starkt sken. Köksfläkten går igång om kokzonernas effekt är större än "1".Den inaktiveras genom att du trycker på lysdioden "A" vilket bekräftas av att den ändrar ljusstyrka från starkt till svagt sken. Den inaktiveras även genom att du trycker på ett större värde än "1" på effektfältet vilket bekräftas av att lysdioden "A" ändrar ljusstyrka från starkt till svagt sken.Den återaktiveras genom att du trycker på lysdioden "A" som börjar lysa med starkt sken.

11. TILLAGNINGSTABELL

Effektnivå Ti	lagningsmetod Ska användas för
1	Smälta, värma lätt Smör, choklad, gelatin, såser
2	Smälta, värma lätt Smör, choklad, gelatin, såser
3	Föra till temperatur Ris
4	Förlängd tillagning, binda, koka Grönsaker, potatis, såser, frukt, fisk
5	Förlängd tillagning, binda, koka Grönsaker, potatis, såser, frukt, fisk
6	Lång tillagning, bräsera Pasta, grönsakssoppa, bräserat kött
7	Lätt stekning Rösti (pannkakor) av potatis, omelette, panerade eller friterade livsmedel, korv
8	Fritering, fritering med nedsänkning Kött, pommes frites
9	Snabb stekning vid hög temperatur Biffar
P	Snabb uppvärmning	Koka upp vatten

12. FLÄKTFUNKTIONER

Reglagen för kokzonerna, köksfläkten och timern kan akti-veras genom att motsvarande teckenruta trycks in.
“9”	Tryck på "9" på effektfältet för inställning av hastighet INTENSIV 1. Denna inställning är tidsinställd på 10 minuter. När denna tid har förflutit återgår systemet automatiskt till den tidigare inställda hastigheten. Den inaktiveras genom att det väljs en annan hastighet.
“P”	Tryck två gånger "9" på effektfältet för inställning av hastighet INTENSIV 2. Denna inställning är tidsinställd på 5 minuter. När denna tid har förflutit återgår systemet automatiskt till den tidigare inställda hastigheten. Den inaktiveras genom att det väljs en annan hastighet.
Funk-tion Delay	Denna funktion är endast tillgänglig om det automatiska funktionsläget avaktiveras. Det automatiska läget inaktiveras genom att trycka in "A". Tryck på teckenrutan för köksfläkten och ställ in en hastighet på effektfältet. Tryck på teckenrutan för styrning av timern som visade "CL" men som nu börjar nedräkningen som redan är inställd på 15 minuter.

	Symbol TimerVälj teckenrutan för köksfläkten och tryck på teckenrutan för styrning av timer för att ställa in nedräkningen.
	Symbol för underhåll av fettfilterSignaleringen för rengöring av fettfiltret visas av lysdioden och är alltid aktiverad.Äterställning och återaktivering av filtretAfter att underhålet av filtret har utförts:Tryck på knappen i 5 sekunder. – Lysdioden för fettfiltret släcks och nedräkningen börjar om.
	Symbol för underhåll av kolfilterKöksfläkten är standardinställd för frånluftsfunktion.Tryck på teckenrutan för köksfläktens reglage med fränslagen belastning för att aktivera köksfläkten.Tryck en gång till i 5 sekunder på teckenrutan för:Aktivering av kolfiltret:Symbolen för kolfiltret (luktfiltret) tänds i 1 sekund.Inaktivering av kolfiltret:Symbolen för kolfiltret (luktfiltret) blinkar två gånger.Efter aktiveringen tänds symbolen när det är dags att utföra underhålet av kolfiltret (luktfiltret).Äterställning och återaktivering av kolfiltretAfter att underhålet av filtret har utförts:Tryck på knappen i 5 sekunder. – Lysdioden för luktfiltret släcks och nedräkningen börjar om.

13. PERSONALISERING AV ANVÄNDARMENYN

Innan proceduren genomförs är det lämpligt att läsa hela avsnittet.

• Tryck in . ⏻ – Tryck in på nytt och håll intryckt i 3 sekunder.

- Tryck in och håll ner : kokzonens siffror anger

- Medan du håller intryckt, börja trycka in kokzonernas siffror medurs med början från den främre till vänster.

Den bakre vänstra teckenrutan anger omväxlande ett nummer från 2 till 7 som anger menykoden.

Den vänstra främre siffran anger ett nummer som beror på de parametrar som anges i valet.

– Tryck in den bakre siffran till vänster. – Välj ett nummer på effektfältet för att nå menykoden. – Tryck in den främre vänstra siffran. – Välj ett nummer på effektfältet för att välja ett värde.

Se tabellen nedan för specifikationer:

Menykoden	Beskrivning Värde
U2 M	Meny för hantering av knapparnas ljudnivå.	0 - Ljud inaktiverat1 - Min.3 - Max
U3	Meny för hantering av volymen på minuträknarens summer.	0 - Ljud inaktiverat1 - Min.3 - Max
U4 M	Meny för att hantera displayens ljusstyrka.	0 - Max9 - Min.
U5 M	Meny för att hantera visningen av nedräkningen.	0 - Visning inaktiverad1 - Visning aktiverad
U6 M	Meny för funktionen för avkänning av närvaro kastrull.	0 - Aktiverad1 - Inte aktiverad
U7 M	Meny för hantering av avslutad nedräkning.	0 - Kontinuerlig blinkning och släckning1 - Tio blinkningar och släckning2 - En blinkning och släckning

– När korrekt värde införts, bekräfta genom att röra vid

och hålla intryckt i 2 sekunder.

– För att lämna menyn utan att spara, tryck in

Om du inte utför någon procedur stängs användarmenyn av efter 1 minut.

14. FUNKTION FÖR HANTERING AV EFFEKTEN

Denna apparat är utrustad med en elektroniskt styrd funktion för effektreglering. Denna funktionen styr dispenseringen av den maximala effekten på 3700 W, mellan de kombinerade kokzonerna (vänster sida och höger sida), och optimerar effektfördelningen och undviker situationer av systemöverbelastning.

I detta syfte övervakas den totala effekten kontinuerligt och sänks vid behov. Om det inte är möjligt att leverera den efterfrågade totala effekten sänker ett kontrollelement som standardinställning effekten för en annan kokzon till nivån strax under motsvarande effektkurva, så att effektförbrukningen inte överstiger 16 A.

I detta fall känner generatorn av det senaste kommandot med högre prioritet som har skickats av användargränssnittet och sänker, om det behövs, de inställningar som tidigare aktiverats för en annan kokzon.

Funktionen för effektreglering aktiveras först även vid avkänning av en kastrull på kokzonen.

Exempel:

Om du för kokzonen 1 väljer den extra effektnivån (boost) (P), kan kokzonen 2, inte samtidigt överskrida effektnivå 9 och kommer att begränsas automatiskt.

15. VÄGLEDNING FÖR ANVÄNDNING AV KASTRULLERNA

Vilka kastruller kan man använda

Använd uteslutande kastruller med botten i järnmagnetiskt material, lämpligt för användning på induktionshäll:

• gjutjärn - emaljerat stål - kolstål - rostfritt stål (även inte helt) - aluminium med järnmagnetisk beklädnad eller botten med järnmagnetisk platta

För att fastställa om kastrullen är lämplig, kontrollera att symbolen är närvarande (normalt stansad på botten). Du kan även närma en magnet till kastrullens botten. Om den fastnar, innebär det att kastrullen kan användas på en induktionshäll.

För att säkerställa maximal prestanda, använd alltid kastruller med plan botten, i stånd att fördela värmen enhetligt. En perfekt plan botten kan påverka effekten av värmeledningen.

Hur man använder kastrullerna

Minimum diameter för kastrullen/pannan för de olika kokzonerna.

För att säkerställa att spishällen fungerar korrekt, ska kastrullen täcka en eller flera referenspunkter som indikeras på spishällens yta och ska vara av den lämpligaste minimum diametern.

Använd alltid den kokzon som bäst motsvarar diametern på kastrullens botten.

Kokzoner Diameter av kastrullens botten
	∅ min. (rekommen-derad)	Max. ∅ (rekom-menderad)
Kombinerad till vänster	190 mm 230 mm
Enkla till vänster	110 mm 190 mm
Enkel främre till höger	110 mm 145 mm
Enkel bakre till höger	110 mm 200 mm

Tomma kastruller/pannor eller med tunn botten

Använd inte tomma eller tunnbottnade kastruller/pannor på hällen eftersom detta inte tillåter att kontrollera temperaturen eller automatiskt stänga av kokzonen om temperaturen är för hög, med risk för att skada kokkärlet eller hällens yta.

Om detta händer, rör inte vid något och vänta tills alla komponenter har svalnat. Om ett felmeddelande visas, se avsnittet "Felsökning".

Normalt ljud när spishällen är i funktion

Induktionstekniken bygger på att det skapas elektromagnetiska fält. Dessa elektromagnetiska fält genererar värme direkt på kastrullens botten. Kastruller och stekpannor kan ge upphov till en mängd olika ljud eller vibrationer beroende på hur de är konstruerade.

Dessa typer av ljud beskrivs enligt följande:

Lätt brummande (som ljudet från en transformator)

Detta ljud uppstår när man lagar mat på en hög värmenivå och orsakas av den energimängd som överförs från spishällen till kastrullerna. Ljudet upphör eller minskar när du sänker värmenivån.

Lätt vissling

Detta ljud uppstår när kastrullen är tom och upphör så snart kastrullen fylls med vatten eller mat.

Knastrande

Detta ljud skapas med kastruller som består av flera på varandra liggande skikt av olika material och orsakas av vibrationer i kontaktytorna mellan de olika materialen. Ljudet kommer från kastrullerna och kan variera beroende på hur stor mängd och vilken typ av mat som tillagas.

Hög vissling

Detta ljud förekommer med kastruller som består av flera på varandra liggande skikt av olika material och dessutom när dessa används på max. effekt och även på två kokzoner. Ljudet upphör eller minskar när du sänker värmenivån.

Ljud från fläkten

För att det elektroniska systemet ska fungera korrekt måste spishällens temperatur regleras. För detta ändamål är

spishällen utrustad med en kylfläkt som aktiveras för att minska och reglera det elektroniska systemets temperatur. Det kan hända att fläkten fortsätter att fungera när apparaten stängs av om spishällens temperatur fortfarande är för hög.

Rytmiska ljud eller tickande ljud som från en klocka

Detta ljud uppkommer endast när minst tre kokzoner är i funktion och försvinner när någon av dem stängs av.

De beskrivna ljuden är ett normalt kännetecken hos induktionstekniken och kan därför inte betraktas som defekter.

1. FELSÖKNING

Felkod Beskrivning Möjlig orsak till		felet Lösning
"Ljudsignal vid påslagningen. Ingen felkod visas"	Köksfläktens reglage fungerar inte	LIN-kabeln på köksfläktens kretskort är skadad eller dåligt ansluten	Kontrollera anslutningen/byt ut LIN-kabeln
ER03	Spishällen stängs av efter 10 sekunder.	En kontinuerlig aktivering av knapparna har avlästs.Vatten eller kastrull närvarande på kontrollpanelen.	Avlägsna vattnet eller kastrullen från glaskeramikhällen och från kontrollpanelen.
ER21	Spishällen stängs av.	De elektroniska komponenternas interna temperatur är för hög.	Låt spishällen svalna.Kontrollera om spishällen har tillräcklig ventilation.Öm felet kvarstå, kontakta Teknisk Assistans.
E2	Den motsvarande kokzonen stängs av.	Tom eller olämplig kastrull.Kastrullens eller glaskeramikytans temperatur är för hög.De elektroniska komponenternas temperatur är för hög.	Låt spishällen svalna.Använd en lämplig kastrull.Värm inte tomma kastruller.
E3	Den motsvarande kokzonen stängs av.	Olämplig kastrull.Kastrullen håller på att förlora sina magnetiska egenskaper och kan or-saka skador på induktionshällen.	Använd en lämplig kastrull.Felet annulleras automatiskt efter 8 s och kokzonen kan användas på nytt.I händelse av ytterligare fel är det nödvändigt att byta ut kastrullen.Om felet kvarstår, kontakta Teknisk Assistans.
E6	Kokzonen tänds inte.	Spänning och/eller matningsfrekvens utanför intervall.	Kontrollera spänningen och/eller nät-frekvensen.Om nödvändigt kontakta Teknisk Assistans.
E8	Kokzonerna släcks.	Fel på fläkten.Fläkt igensatt av damm eller fila-ment.	Rengör fläkten och avlägsna eventu-ella främmande partiklar.Om felet kvarstår, kontakta Teknisk Assistans.
E4-E5-E7-E9-ER20-ER22ER31-ER36-ER42-ER47-EA-EH	Koppla bort spishällen från matningen.Vänta några sekunder, anslut sedan spishällen till matningen på nytt.Om felet kvarstår, kontakta teknisk assistans och specificera felkoden som visas på displayen.

17. UNDERHÅLL - REPARATION OCH ÖVERENSSTÄMMELSE

• Se till att underhåll av elektriska komponenter enbart utförs av tillverkaren eller teknisk assistans.
• Se till att skadade kablar enbart byts ut av tillverkaren eller serviceverkstaden.

Ange följande uppgifter vid kontakt med serviceverkstaden:

• Typ av fel
• Apparatens modell (artikelnummer)
• Serienummer (S.N.)

Dessa uppgifter anges på märkplåten. Märkplåten är placerad på apparatens botten.

Informationer om produkten enligt föreskrift nr 66/2014

Referensstandarder:

EN/IEC 60350-2

EN/IEC 50564

Denna apparat har utformats, tillverkats och marknadsförts i enlighet med EEG-direktiven.

18. TEKNISKA DATA

Identifikation av apparat

Typ: 4300

Modell: FSM 709 HI

Modell: FSM 709 HI LL KIT

Se märkplåten som är placerad på apparatens botten.

Tillverkaren gör kontinuerliga förbättringar av apparaterna. Texten och illustrationerna i denna bruksanvisning kan därför ändras utan förhandsmeddelande.

Ytterligare information om tekniska data finns på webbsidan: www.franke.com

1,2 Flexibel kokzon 1 + 2 In bro3,4 Flexibel kokzon
Parameter Värde Mått (mm)
Yttermått - 700 × 520	(L x D)
Matningsspänning/-frekvens	220-240 V, 50 Hz; 220V, 60 Hz 2N~ 380-415V, 50 Hz;2N~ 380 V, 60 Hz
Elektriska data och värmeelement
Kokzon 1,2 2 100 W;	PowerBoost: 3000 W	210 x 190
Kokzon 3	2300 W; Power Boost:3000 W	R 200
Kokzon 4	1400 W; Power Boost:1850 W	R 145
Flexibel kokzon1+2	3000 W; Power Boost:3700 W	210 x 390
Parameter Värde Mått (mm)
Apparatens vikt	21	kg
Antal kokzoner	4
Värmekälla induktion

MODELL FSM	709 HI
	FSM 709 HI LL KIT
Max total effekt (häll + fläkt)	7,62 Kw (basinställning)
Max total effekt (häll + fläkt)	4,72 kW
Max total effekt (häll + fläkt)	3,72 kW
Max total effekt (häll + fläkt)	3,02 kW

1. SÄKERHETSINFORMATION
