RD224EGL - Lampa Cotech - Gratis bruksanvisning och manual

Produkttyp	Lampa
Märke	Cotech
Modell	RD224EGL
Kategori	Inomhuslampa
Strömkälla	220-240V AC, 50/60Hz
Ljuskälla	LED
Effekt	12W
Ljusflöde	1000 lm
Färgtemperatur	4000K
Livslängd	25 000 timmar
Dimbar	Nej
Material	Aluminium, Plast
Bastyp	Viktad bas
Höjd	45 cm
Armlängd	60 cm
Vikt	1,2 kg
Kabellängd	1,5 m
Certifieringar	CE
Garanti	2 år
Justerbart huvud	Ja
Flexibel arm	Ja
Underhåll	Torka med torr trasa
Säkerhetsvarning	Täck inte över när den används
Tillgång på reservdelar	LED-modul integrerad, ej användarutbytbar

Vanliga frågor - RD224EGL Cotech

Hur justerar jag lamphuvudet?

Lamphuvudet kan lutas och roteras genom att försiktigt hålla i huvudet och flytta det till önskad vinkel. Den flexibla armen möjliggör exakt positionering.

Kan jag byta LED-lampan?

Nej, LED-modulen är integrerad och ej användarutbytbar. Om lampan slutar fungera, kontakta Cotech support för hjälp.

Hur rengör jag lampan?

Koppla ur lampan och torka av ytorna med en mjuk, torr trasa. Använd inte slipande rengöringsmedel eller doppa i vatten.

Är lampan dimbar?

Nej, RD224EGL är inte dimbar. Den lyser med full ljusstyrka när den är påslagen.

Vilken är ljusets färgtemperatur?

Lampan avger ett neutralt vitt ljus på 4000K, lämpligt för läsning och allmänna uppgifter.

Kan jag använda lampan utomhus?

Nej, denna lampa är endast avsedd för inomhusbruk. Fukt kan skada de elektriska komponenterna.

Hur gör jag mig av med lampan?

Kassera lampan enligt lokala bestämmelser för elektronikavfall. LED-modulen innehåller inga farliga material.

Vad ska jag göra om lampan flimrar?

Kontrollera att kontakten är ordentligt insatt i uttaget. Om flimrandet fortsätter, prova ett annat uttag. Om det fortfarande flimrar, kontakta Cotech support.

Hur lång är sladden?

Sladden är 1,5 meter lång, vilket ger flexibilitet i placeringen.

Har lampan garanti?

Ja, Cotech RD224EGL levereras med 2 års garanti mot tillverkningsfel.

BRUKSANVISNING RD224EGL Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Väggbelysning med rörelsevakt

ART. NR 36-3962 MODELL RD224EGL

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-uppgifter på baksidan).

Produktbeskrivning

Väggbelysning med rörelsevakt. Inbyggd ledbelysning bestående av 10 vita lysdioder som tänds vid skymning. Justerbar lystid. OBS! Endast avsedd för energisparlampor.

a) Skruvar för lampskärmen (2 st.)
b) LED-lampornas hölje
c) Kopplingslist
d) Klämskruvar (2 st.)
e) Fixeringsklämma för kabeln

f) Skruvar för väggmontering (2 st.)
g) Täckplatta
h) Plastplugg (2 st.)
i) Skruv för täckplatta (1 st.)

Placering

Montera väggbelysningen 2-3 meter ovanför det område du vill att belysningen ska känna av.

• Räckvidden är ca 12 m, men kan variera beroende på väder, monteringshöjd och placering.
• För att undvika skada på belysningen, rikta inte sensorn direkt mot solen.
• För att undvika att belysningen tänds i onödan, tänk på att rikta sensorn bort från ventilationsutgångar, fläktar, annan utebelysning, trafik eller värmekällor som t.ex. grillar. Placera inte heller belysningen i områden med elektromagnetisk störning.
• Rikta inte sensorn mot högreflektiva ytor som jämna vita väggar eller swimmingpooler.
• Tänk på att sensorn är känsligare för rörelser tvärs över avkänningsytan (se bild A) än för rörelser rakt emot eller ifrån sensorn (se bild B).

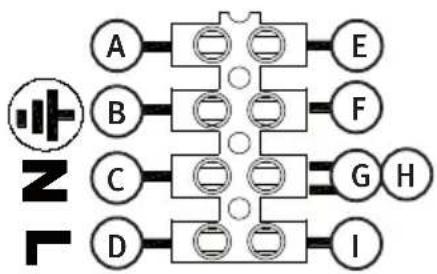

Koppling och montering

a) Vit (lampkabel)
b) Gul/grön (elkabel)
c) Blå (elkabel)
d) Brun (elkabel)
e) Svart (sensorkabel)

f) Gul/grön (lampkabel)
g) Vit (lampkabel)
h) Blå (sensorkabel)
i) Brun (sensorkabel)

1. Se till att strömmen är frånkopplad innan du påbörjar några elektriska installationer.
2. Lossa skruven för täckplattan och ta sedan bort täckplattan.
3. Använd täckplattan för att markera på väggen där du ska borra. Borra sedan ca 3 cm, använd skruv och plugg och fäst täckplattan på väggen.
4. Fäst nätkabeln (t.ex. H05RR-F 3G 0,75 mm ^2 ) på kopplingslisten enligt bilden.
5. Sätt fast nätkabeln i fixeringsklämman.
6. Öppna lampskärmen genom att först skruva ur skruvarna och sedan fälla ned glaset. Sätt i 2 st. energisparlampor med sockel E27, max. 24 W. Skruva sedan fast lampskärmen igen.
7. Sätt fast lampan på täckplattan och skruva åt skruven.
8. Justera riktning på belysningen. OBS! Skruvarna ska inte vara helt åtdragna när du justerar riktningen.
9. Anslut belysningen till elnätet och slå på strömmen.

Att tänka på vid byte av lampa

• Koppla från strömmen innan du byter lampa.
• Låt lampan svalna innan du byter.
• Håll reda på lampskärmens gummipackningar.
• Ta inte i lamporna med bara händerna utan använd ett mjukt tyg.

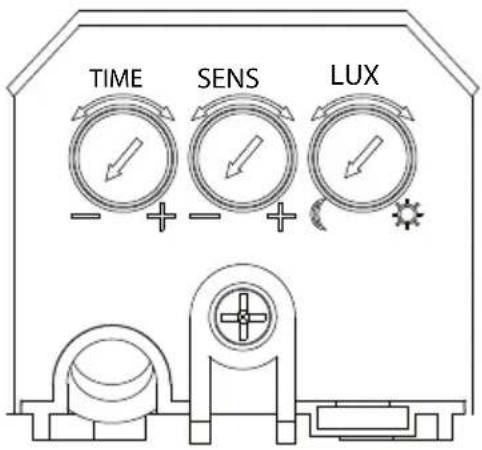

Funktioner

Tidsinställning

Tidsperioden som lampan är på efter att den har aktiverats kan ställas in från ca 10 sekunder till ca 4 minuter. Justera tiden med tidsvredet [TIME].

Rörelsesensorns känslighet

Använd vredet [SENS] för att justera. (-) ger låg känslighet och (+) ger hög känslighet.

Ljussensorns känslighet

Belysningen har en ljussensor som känner av dagsjus och mörker. Använd vredet [LUX] för att justera från mörkt ( ) till ljust ( ) -lu närmare ( )-läget du ställer in, desto ljusare är det när strålkastaren och ledbelysningen tänds. Ju närmare ( )-läget du ställer in, desto mörkare är det när strålkastaren och ledbelysningen tänds.

Inställningar

1. Ställ Ijuskänslighetsvredet [LUX] i ⚙läget och tidsvredet [TIME] i minusläget.
2. Slå på strömbrytaren och vänta i en halvminut. Väggbelysningen kommer nu att vara tänd 30-60 sekunder.
3. Justera riktning på belysningen. OBS! Skruvarna ska inte vara helt åtdragna när du justerar riktningen.
4. Rikta in sensorn i önskat läge. Låt gärna en annan person röra sig i sensorområdet så du ser i vilket läge belysningen tänds.
5. Justera tidsinställningen med tidsvredet [TIME].
6. Justera ljuskänsligheten med vredet [LUX]. När du vill ställa in ljuskänsligheten, vänta tills ljuset är vid önskad nivå och vrid långsamt på vredet. När belysningen tänds vet du att du har önskad inställning.

Felsökningsschema

Problem Möjlig orsak Åtgärd
Belysningen tänds inte trots att någon rör sig inom avkän- ningsområdet.	1. Belysningen är inte ansluten till elnätet.2. Lampan är trasig.3. Det är för ljust ute.4. Tids-, rörelsesensor-, eller ljussensorinställningarna är fel.5. Rörelsesensorn är felaktigt riktad.	1. Kontrollera alla anslutningar, säkringar och brytare.2. Kontrollera och byt om den är trasig.3. Rikta om ljussensorn eller placera belysningen på annan plats.4. Justera inställningarna på vreden.5. Justera riktningen på sensorn.
Belysningen tänds utan någon synlig anledning.	1. Värme från lampan aktiverar sensorn.2. Andra värmekällor som t.ex. ventiler, annan belysning eller grillar aktiverar rörelsesensorn.3. Husdjur eller insekter aktiverar rörelsesensorn.4. Fläktar eller annan belysning som är kopplade på samma krets som belysningen orsakar störningar som aktiverar sensorn.5. Reflektioner från pool eller andra ljusa och jämna ytor.	1. Se till att avståndet mellan lampan och sensorn är minst 40 mm.2. Rikta rörelsesensorn bort från dessa föremål.3. Rikta om rörelsesensorn.4. Prova att byta säkring, byta ev. blinkande lysrör eller koppla på ett annat sätt.5. Rikta om rörelsesensorn.
Belysningen är ständigt tänd.	Tidsinställningen är inställd på för lång tid.	Justera tidsinställningen med vredet.
Belysning och led- belysning tänds när det är ljust ute.	Vredet för ljuskänslighet [LUX] är inställt på dagsljus.	Justera ljuskänsligheten med vredet.
När man ställer in ljuskänsligheten i dagsljus blir räck- vidden kortare.	Störningar av solljuset. Prova att göra inställ- ningarna när det har blivit mörkt.

Skötsel och underhåll

För att se till att sensorn fungerar ordentligt, använd en lätt fuktad trasa och torka av sensorkåpan vid behov.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Lampor: 2 st. energisparlampor, sockel E27, max. 24 W

Avkänningsområde: Max. 12 m, 180°

Ljusöppning: 16 x 12,5 cm

Kapslingsklass: IP44

Strömförsörjning: 230 V, 50 Hz

Veggbelysning med bevegelsessensor

ART.NR. 36-3962 MODELL RD224EGL
