RD224EGL - Lamppu Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lamppu
Brändi	Cotech
Malli	RD224EGL
Kategoria	Sisävalaisin
Virtalähde	220-240V AC, 50/60Hz
Valonlähde	LED
Teho	12W
Valovirta	1000 lm
Värilämpötila	4000K
Käyttöikä	25 000 tuntia
Himmennettävä	Ei
Materiaali	Alumiini, Muovi
Jalustan tyyppi	Painotettu jalusta
Korkeus	45 cm
Varsiulottuma	60 cm
Paino	1,2 kg
Johdon pituus	1,5 m
Sertifikaatit	CE
Takuu	2 vuotta
Säädettävä pää	Kyllä
Joustava varsi	Kyllä
Huolto	Pyyhi kuivalla liinalla
Turvallisuusvaroitus	Älä peitä käytön aikana
Varaosien saatavuus	LED-moduuli integroitu, ei käyttäjän vaihdettavissa

Usein kysytyt kysymykset - RD224EGL Cotech

Kuinka säädän lampun päätä?

Lampun päätä voidaan kallistaa ja kiertää pitämällä päätä varovasti ja siirtämällä se haluttuun kulmaan. Joustava varsi mahdollistaa tarkan sijoittelun.

Voinko vaihtaa LED-lampun?

Ei, LED-moduuli on integroitu eikä käyttäjän vaihdettavissa. Jos lamppu lakkaa toimimasta, ota yhteyttä Cotech-tukeen.

Kuinka puhdistan lampun?

Irrota lamppu pistorasiasta ja pyyhi pinnat pehmeällä, kuivalla liinalla. Älä käytä hankaavia puhdistusaineita äläkä upota veteen.

Onko lamppu himmennettävä?

Ei, RD224EGL ei ole himmennettävä. Se toimii täydellä kirkkaudella kun se kytketään päälle.

Mikä on valon värilämpötila?

Lamppu lähettää neutraalin valkoisen valon lämpötilassa 4000K, sopii lukemiseen ja yleisiin tehtäviin.

Voinko käyttää lamppua ulkona?

Ei, tämä lamppu on suunniteltu vain sisäkäyttöön. Kosteudelle altistuminen voi vaurioittaa sähkökomponentteja.

Kuinka hävitän lampun?

Hävitä lamppu paikallisten elektroniikkajätettä koskevien määräysten mukaisesti. LED-moduuli ei sisällä vaarallisia aineita.

Mitä teen jos lamppu välkkyy?

Varmista, että pistoke on täysin pistorasiassa. Jos välkkyminen jatkuu, kokeile toista pistorasiaa. Jos se edelleen välkkyy, ota yhteyttä Cotech-tukeen.

Kuinka pitkä virtajohto on?

Virtajohto on 1,5 metriä pitkä, mikä tarjoaa joustavuutta sijoittelussa.

Onko lampulla takuuta?

Kyllä, Cotech RD224EGL:llä on 2 vuoden takuu valmistusvirheitä vastaan.

KÄYTTÖOHJE RD224EGL Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

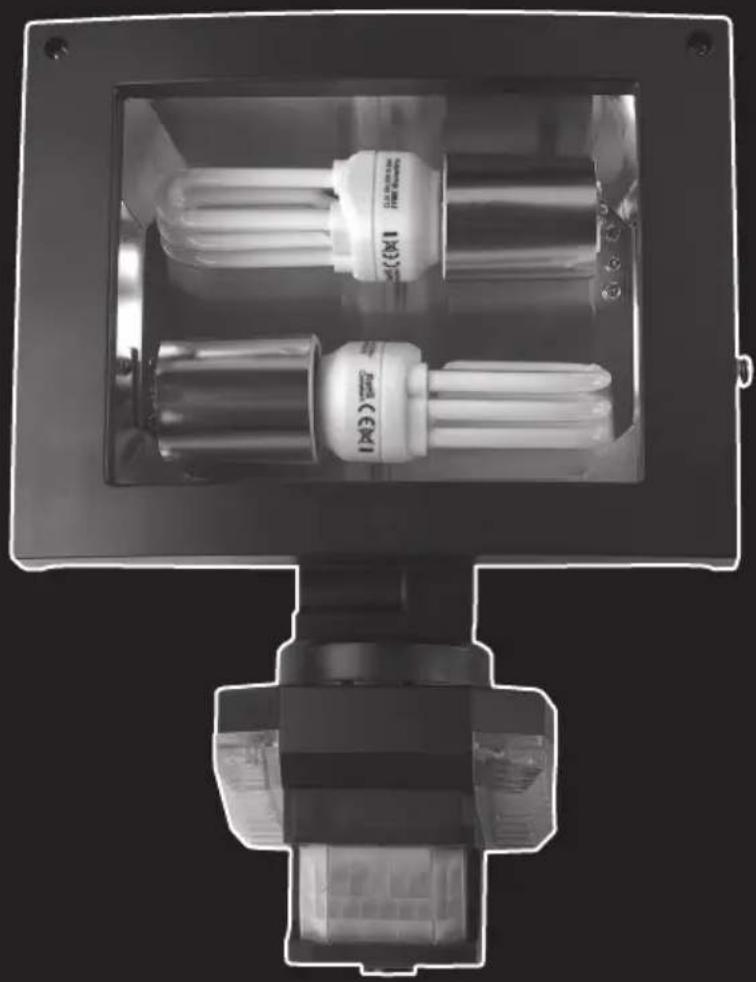

Seinävalaisin ja liiketunnistin

TUOTENUMERO 36-3962 MALLI RD224EGL

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Tuotekuvaus

Seinävalaisin ja liiketunnistin. Sisäisessä led-valaisimessa 10 valkoista lediä, jotka syttyvät hämärässä. Säädettävä valaisuaika. HUOM.! Tarkoitettu ainoastaan energiansäästölampuille.

a) Lampun kuvun ruuvit (2 kpl)
b) LED-lamppujen kotelo
c) Kytkentälista
d) Kiristysruuvit (2 kpl)
e) Kaapelin puristin

f) Ruuvit seinäkiinnitykseen (2 kpl)
g) Peitelaatta
h) Muovitulpat (2 kpl)
i) Peitelaatan ruuvi (1 kpl)

Sijoitus

Asenna seinävalaisin 2–3 metriä liiketunnistimen halutun tunnistusalueen yläpuolelle.

• Kantama on noin 12 m, mutat se voi vaihdella riippuen säästä, asennuskorkeudesta ja sijoituspaikasta.
• Älä suuntaa tunnistinta suoraan aurinkoa kohti, sillä se voi vaurioitua.
• Älä suuntaa tunnistinta tuuletusaukkoihin, tuulettimiin, muihin pihavaloihin, liikenteeseen tai lämmönlähteisiin kuten grilliin. Muuten valaisin saattaa syttyä turhaan. Älä sijoita valaisinta myöskään alueelle, jossa on sähkömagneettista häiriötä.
• Älä suuntaa tunnistinta voimakkaasti heijastavia pintoja kohti, kuten valkoisia seiniä tai uima-altaita.
• Ota huomioon, että tunnistin tunnistaa herkemmin tunnistusalueen poikki kulkevan liikkeen (katso kuva A) kuin suoraan sitä kohti tai siitä pois päin kulkevan liikkeen (katso kuva B).

Liitännät ja asennus

a) Valkoinen (lampun johto)
b) Keltainen/vihreä (sähköjohto)
c) Sininen (sähköjohto)
d) Ruskea (sähköjohto)
e) Musta (tunnistinjohto)

f) Keltainen/vihreä (lampun johto)
g) Valkoinen (lampun johto)
h) Sininen (tunnistinjohto)
i) Ruskea (tunnistinjohto)

1. Tarkista, että virta on pois päältä ennen kuin aloitat sähköasennuksen tekemisen.
2. Irrota peitelaatan ruuvit ja irrota sitten peitelaatta.
3. Merkitse porauskohdat seinään peitelaatan avulla. Poraa sitten noin 3 sentin reikä. Kiinnitä peitelaatta ruuveilla ja tulpilla seinään.
4. Kiinnitä verkkojohto (esim. H05RR-F 3G 0,75 mm²) kytkentälistaan kuvan mukaan.
5. Kiinnitä verkkojohto puristimeen.
6. Avaa lampun kupu ruuvaamalla ensin ruuvit irti ja taittamalla sitten lasi alas. Aseta kaksi energiansäästölamppua paikoilleen (E 27, maks. 24 W). Ruuvaa lampun kupu takaisin paikalleen.
7. Kiinnitä valaisin peitelevvyn ja kiristä ruuvit.
8. Säädä valaisimen suuntaa. HUOM.! Ruuvit eivät saa olla täysin kireällä, kun säädät suuntaa.
9. Liitä valaisin sähköverkkoon.

Huomioitavaa lampun vaihtamisen yhteydessä

• Katkaise virta ennen kuin vaihdat lampun.
• Anna lampun jäähtyä ennen kuin vaihdat uuden.
• Varmista, että lampun kuvun kumitiivisteet ovat kunnossa.
• Älä tartu lamppuihin paljain käsin, vaan käytä pehmeää kangasta.

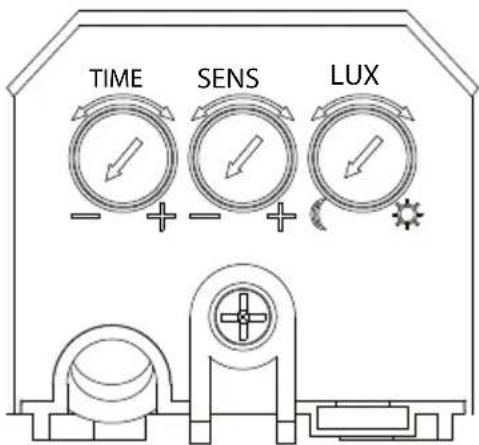

Toiminnot

Ajan asetus

Lampun päälläoloaikaa voi säätää 10 sekunnista 4 minuuttiin. Säädä aika [TIME]-nupilla.

Liiketunnistimen herkkyys

Säädä herkkyyttä [SENS]-nupilla. (-) laskee herkkyyttä ja (+) lisää herkkyyttä.

Valotunnistimen herkkyys

Valaisimessa on valontunnistin, joka tunnistaa päivänvalon ja pimeän. Säädä [LUX]-nupilla pimeästä ( ) valoisaan ( )Mitä lähemmäs ( )-tilaa säädät herkkyyttä, sitä valoisampaa on, kun valaisin syttyy. Mitä lähemmäs ( )-tilaa säädät herkkyyttä, sitä pimeämpää on, kun valaisin syttyy.

Asetukset

1. Aseta valonherkkyysnuppi [LUX] i ( )asentoon ja aikanuppi [TIME] miinusasentoon.
2. Kytke virta päälle ja odota puoli minuuttia. Seinävalaisin syttyy 30–60 sekunniksi.
3. Säädä valaisimen suuntaa. HUOM.! Ruuvit eivät saa olla täysin kireällä, kun säädät suuntaa.
4. Suuntaa tunnistin oikeaan kohtaan. Voit pyytää toista henkilöä liikkumaan tunnistusalueella, niin näet milloin valaisin syttyy.
5. Säädä aikaa [TIME]-nupilla.
6. Säädä valonherkkyyttä [LUX]-nupilla. Kun haluat säätää valonherkkyyttä, odota että valo on oikealla tasolla ja käännä sitten hitaasti nuppia. Kun valaisin syttyy, tiedät että haluamasi asetus on asetettu.

Vianhakutaulukko

Ongelma Mahdollinen syy Toimenpiteet
Valaisin ei syty, vaikka tunnistusalu-eella on liikettä.	1. Valaisinta ei ole liitetty sähköverkkoon.2. Lamppu on rikki.3. Ulkona on liian valoisaa.4. Aika- liiketunnistin- tai valontunnistinasetukset on säädetty väärin.5. Liiketunnistin on suunnattu väärin.
Valaisin syttyy ilman näkyvää syytä.	1. Lampun kuumuus aktivoi tunnistimen.2. Muut lämmönlähteet, kuten venttiilit, valaisimet tai grillit, aktivoivat liiketunnistimen.3. Kotieläimet tai hyönteiset aktivoivat liiketunnistimen.4. Tuulettimet tai muut samaan piiriin liitetyt valaisimet aiheuttavat häiriöitä, jotka aktivoivat tunnistimen.5. Altaiden tai muiden tasaisten ja valoisten pintojen heijastukset häiritsevät tunnistinta.
Valaisin on koko ajan päällä.	Aika on asetettu liian pitkäksi. Säädä aikaa.
Valaisin syttyy, vaikka ulkona on valoisaa.	Valonherkkyyys [LUX] on asetettu päivänvalotilaan.
Kun säädän valon- herkkyyttä päivän- valossa, kantama lyhenee.	Auringonvalo häiritsee. Kokeile muuttaa asetuksia pimeän tullen.

Huolto ja ylläpito

Varmista, että tunnistin toimii oikealla tavalla pyyhkimällä tunnistimen kupu tarvittaessa kostutetulla liinalla.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

Tekniset tiedot

Lamput: 2 energiansäästölamppua, kanta E27, maks. 24 W

Tunnistusalue: Enint. 12 m, 180°

Valoaukko: 16 x 12,5 cm

Kotelointiluokka: IP 44

Virtalähde: 230 V, 50 Hz
