Produkttyp	Plasma-TV
Skärmstorlek	59 tum (diagonalt)
Skärmupplösning	1920 x 1080 (Full HD)
Uppdateringsfrekvens	600 Hz (Subfield Motion)
Mått (med stativ)	139,5 x 89,5 x 34,0 cm (B x H x D)
Mått (utan stativ)	139,5 x 83,5 x 7,5 cm
Vikt (med stativ)	32,5 kg
Vikt (utan stativ)	28,5 kg
Strömförbrukning (typisk)	250 W
Strömförbrukning (standby)	< 0,5 W
Ingångsspänning	AC 100-240 V, 50/60 Hz
HDMI-portar	3
USB-portar	2
Komponentingång	1
Kompositingång	1
RF-ingång	1
Ljudutgång (optisk)	1
Hörlursuttag	1
Inbyggd tuner	ATSC / NTSC / SECAM
Energiklass	B (äldre betyg)
VESA-fästmönster	400 x 400 mm
Rekommenderad rengöring	Torr mjuk trasa; undvik kemikalier

Vanliga frågor - PS59D535A5W SAMSUNG

Hur rengör jag skärmen på min Samsung PS59D535A5W?

Använd en torr, mjuk mikrofiberduk. Applicera inte vätska direkt. Torka försiktigt i en cirkulär rörelse. Undvik slipande rengöringsmedel eller pappershanddukar.

Vilken är den bästa bildinställningen för denna TV?

För optimal bild, välj läget 'Film' eller 'Standard'. Justera ljusstyrka och kontrast efter rummets belysning. Inaktivera 'Auto Motion Plus' för korrekt filmmaterial.

Har PS59D535A5W inbyggt Wi-Fi?

Nej, denna modell har inte inbyggt Wi-Fi. Du kan ansluta externa enheter via HDMI eller använda en USB-adapter om det stöds.

Hur kan jag väggmontera denna TV?

Använd ett VESA 400x400 mm väggfäste. Se till att väggen tål minst 30 kg. Följ manualen för korrekt installation och använd medföljande skruvar.

Vad ska jag göra om TV:n inte startar?

Kontrollera strömsladdens anslutning. Prova ett annat uttag. Om standby-lampan är släckt kan TV:n behöva service. Försök inte reparera internt.

Hur ansluter jag externa högtalare?

Använd den optiska ljudutgången (TOSLINK) för en soundbar eller receiver. Alternativt kan du använda hörlursuttaget för aktiva högtalare. TV:n har ingen analog ljudutgång.

Vad är livslängden på plasmapanelen?

Plasmapaneler håller vanligtvis 60 000 till 100 000 timmar. Vid 8 timmar/dag är det cirka 15-20 år. Bildretention kan uppstå om statiska bilder visas för länge.

Kan jag uppdatera firmware?

Denna modell kan stödja firmwareuppdateringar via USB. Kontrollera Samsungs supportwebbplats för filer. TV:n har ingen internetanslutning.

Varför hörs ett surrande ljud från TV:n?

Lite surrande är normalt för plasma-TV på grund av strömförsörjningskomponenter. Om det är högt eller förändras, kontakta supporten. Håll TV:n ventilerad.

Hur återställer jag TV:n till fabriksinställningar?

Gå till Meny > Support > Självdiagnos > Återställ. Ange PIN (standard: 0000). Bekräfta. Alla inställningar rensas.

BRUKSANVISNING PS59D535A5W SAMSUNG

Mer information om hur du använder e-Manual (sid 12)

Siffror och bilder i den här bruksanvisningen är endast för referens och kan skilja sig från den verkliga produkten. Produktdesign och -specifikationer kan ändras utan föregående meddelande.

Digital-TV-meddelande

1. Funktionalitet som är relaterat till Digital TV (DVB) är endast tillgängligt i länder/områden där DVB-T (MPEG2 och MPEG4 AVC) digitala signaler sänds eller där du har åtkomst till en kompatibel DVB-C (MPEG2 och MPEG4 AAC) kabel-tv-tjänst. Kontakta din lokala återförsäljare angående möjligheten att ta emot DVB-T- och DVB-C-signal.
2. DVB-T är den europeiska konsortiumstandarden för DVB för sändning av digital markbunden TV och DVB-C är den för sändning av digital-TV via kabel. Vissa differentierade funktioner som EPG (Electric Programme Guide), VOD (Video On Demand) etc. är inte inkluderade i den här specifikationen. De fungerar inte just nu.
3. Även om den här TV:n uppfyller de senaste standarderna för DVB-T och DVB-C [augusti, 2008] kan inte framtida kompatibilitet med DVB-T digital markbunden sändning och DVB-C digitalkabelsändning garanteras.
4. Beroende på vilket land/område som TV:n används i kan vissa kabel-tv-leverantörer ta extra avgifter för en sådan tjänst och du kanske måste ingå ett avtal med företaget.
5. Vissa digital-TV-funktioner kan vara otillgängliga i vissa länder eller regioner och DVB-C kanske inte fungerar som det ska med alla kabel-tv-leverantörer.
6. För ytterligare information, kontakta ditt lokala kundcenter för SAMSUNG.

Din mottagningskvalitet kan variera beroende på olika sändningssätt i olika länder. Kontrollera TV:ns prestanda hos din lokala SAMSUNG-auktoriserade återförsäljare eller hos Samsungs kundcenter för att se om den kan förbättras genom att omkonfigurera TV-inställningarna.

Användaranvisningar

• Bilden på skärmen ligger kvar. Visa inte en stillbild (exempelvis vid TV-spel) på plasmaskärmen i mer än några minuter, eftersom det kan leda till att bilden ligger kvar på skärmen. Att bilden på skärmen ligger kvar kallas även "bildskärmsbränning". Du kan undvika att bilden ligger kvar genom att minska på ljusstyrkan och kontrasten på bildskärmen när du visar stillbilder. • Värme ovanpå plasmaskärmen. Observera att produktens ovandel kan bli varm efter långvarig användning, eftersom värmen passerar genom den övre ventilen i skärmen. Detta är helt normalt och beror inte på något fel på produkten. Barn ska dock inte röra vid produktens ovansida. - Det hörs ett "sprucket" ljud från produkten. Ett "sprucket" ljud kan uppstå om produkten dras ihop eller vidgas något beroende på exempelvis temperaturväxlingar eller ändrad luftfuktighet. Det här är normalt och beror inte på något fel på produkten. - Defekta celler. Plasmaskärmen består av en panel med 2 360 000 (HD-nivå) till 6 221 000 (FHD-nivå) pixlar, vilket kräver en väl utvecklad teknik. Det kan dock finnas några få mörka eller ljusa pixlar på skärmen. Dessa pixlar har ingen inverkan på produktens prestanda. - Undvik att använda TV:n i temperaturer som understiger 5°C. - En stillbild som visas för länge på skärmen kan orsaka permanenta skador på plasmaskärmen.

Användning av plasma-TV:n i 4:3-format under en längre tid kan lämna spår av kanterna till vänster, höger och mitt på skärmen, vilket orsakas av skillnaden i ljusstrålning i skärmen. Om du spelar en DVD eller ett spel kan det orsaka liknande effekter på skärmen. Skador som orsakas av det som beskrivs ovan täcks inte av garantin.

- Efterbilder på skärmen.

Visning av stillbilder från tv-spel och datorer längre stunder kan skapa delvisa efterbilder.

För att förhindra detta ska du minska på "ljusstyrka" och "kontrast" vid visning av stillbilder under längre tid.

- Garanti

Garantin täcker inga skador som orsakas av att bilden behålls.

Bildskärmsbränning täcks inte av garantin.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

Denna markering på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Till förebyggande av skada på miljö och hälsa bör dessa föremål hanteras separat för ändamålsenlig återvinning av beståndsdelarna. Hushållsanvändare bör kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Korrekt avfallshantering av batterierna i denna produkt

(Gäller EU och andra europeiska länder med särskild batteriåtervinning.)

Denna markering på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör slängas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66. Om batterierna inte slängs på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda naturresurser och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Tillbehör

Försäkra dig om att följande delar följer med din TV. Kontakta din återförsäljare om det saknas något. Delarnas färg och form kan variera beroende på modell. Kablar som inte medföljer i förpackningen kan köpas separat. Kontrollera att det inte finns några dolda tillbehör i förpackningsmaterialet när du öppnar kartongen.

VARNING! MONTERA ORDENTLIGT SÅ ATT ENHETEN INTE LOSSNAR

• Fjärrkontroll och batterier (AAA x 2) - Bruksanvisning

- Garantibevis (inte tillgänglig på alla platser)/Säkerhetsguide

• Strömsladd • Rengöringstrasa

Ferritkärna (1EA) Ferritkärna (1EA)

Ferritkärna för strömkabel: Ferritkärnorna används för att skydda kablarna mot störningar. När du ansluter en kabel öppnar du ferritkärnan och klämmer den kring kabeln nära kontakten så som visas på bilden.

A Minimalt avstånd mellan ferritkärnan och änden av kabeln som sitter i TV:n: 6-8 tum - B Maximalt avstånd mellan ferritkärnan och den andra änden av kabeln som sitter i vägguttaget: 3/4 tum

- En administrationsavgift kan tillkomma om

– (a) en tekniker tillkallas och det inte finns något fel på produkten (om du inte har läst den här bruksanvisningen) – (b) du tar med produkten till ett reparationscenter och det inte finns något fel på produkten (om du inte har läst den här bruksanvisningen)

- Beloppet på en sådan administrationsavgift informeras före arbetet sker eller hembesöket görs.

Produktens färg och form kan variera beroende på modell.

Mottagare för fjärrkontrollen Rikta fjärrkontrollen mot den här punkten på TV:n.

Strömindikator: blinkar och släcks när strömmen är på, lyser i standbyläge.

SOURCE: växlar mellan alla tillgängliga ingångskällor. Använd den här knappen i skärmmenyn på samma sätt som du använder knappen [ENTER] på fjärrkontrollen.

MENU: visar skärmmenyn, OSD (On Screen Display), med TV:ns funktioner.

- ▲ +: justerar volymen. I OSD använder du knapparna - ▲ + som du använder knapparna ◀ och ▶ på fjärrkontrollen.

√ CH ∧: byter kanal. I OSD använder du knapparna √ CH ∧ som du använder knapparna ▼ och ▲ på fjärrkontrollen.

(ström): slår på och stänger av TV:n.

Standbyläge

Låt inte TV:n vara i standbyläget under en längre tid (t.ex. när du är på semester). Apparaten drar ström även när strömknappen är avstängd. Det bästa är att dra ur strömsladden.

Säkra installationsutrymmet

Se till att hålla angivet avstånd mellan produkten och andra föremål (t.ex. väggar) för att ventilationen ska vara tillräcklig. Om detta inte följs kan det orsaka brand eller produktproblem på grund av för hög inre temperatur i produkten.

När du använder ett stativ eller ett väggstativ ska du endast använda delar som tillhandahålls av Samsung Electronics.

- Om du använder delar från en annan tillverkare kan det orsaka problem med produkten eller skador på grund av att produkten faller.

Utseendet kan skilja sig beroende på produkt.

Var försiktig när du tar i TV:n, eftersom vissa delar kan vara heta.

Installation med stativ. Installation med väggfäste.

Översikt över fjärrkontrollen

Det här är en speciell fjärrkontroll för synskadade och den har blindskrift på kanal- och sifferknapparna.

Sätta i batterier (batteristorlek: AAA)

Används för att välja TV eller en extern ingångskälla såsom DVD/Blu-ray-spelare/kabeltv-box/STB satellitmottagare.

1. Tryck på knappen SOURCE på fjärrkontrollen.
2. Välj önskad extern ingångskälla.

Du kan ändra visningsläge mellan Alla och Ansluten genom att trycka på knappen ◀ eller ▶.

■TV / Ext. / HDMI1/DVI / HDMI2 / USB

I Källa markeras anslutna ingångar. Ext är alltid aktiverade.

Ändra namn

I Källa trycker du på knappen TOOLS och sedan kan du ställa in de externa ingångskällor du vill ha.

■Video / DVD / Digitalbox / Satellitmottagare / PVR STB / AV-mottagare / Spel / Videokamera / PC / DVI PC / DVI-enheter / TV / IPTV / Blu-ray / HD DVD / DMA: Namnge den enhet som är ansluten till insignalingången för att det skall bli lättare för dig att välja ingångskälla.

När du ansluter en dator till porten HDMI IN 1(DVI) med HDMI-kabeln ska du ställa in TV:n på läget PC under Ändra namn. När du ansluter en dator till porten HDMI IN 1(DVI) med HDMI- till DVI-kabeln ska du ställa in TV:n på läget DVI PC under Ändra namn. När du ansluter en dator till porten HDMI IN 1(DVI) med HDMI- till DVI-kabeln ska du ställa in TV:n på läget DVI-enheter under Ändra namn.

Information

Du kan se detaljerad information om den valda externa enheten.

Ansluta till en antenn

När TV:n slås på för första gången visas grundinställningar automatiskt.

Förinställning: Ansluta ström och antenn. PDP-enheten kan utsända störningar för amatörradio och AM-radio. Om du använder tvåvägs radiomobil och bärbara enheter eller amatörradio eller AM-radio nära TV:n kan detta göra att TV:n inte fungerar som den ska. Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV-nät kan i vissa fall medföra risk för brand. För att undvika detta skall vid anslutning av utrustningen till kabel-TV-nät galvanisk isolator finnas mellan utrustningen och kabel-TV-nätet.

Plug & Play (initial inställning)

När TV:n slås på första gången visas en sekvens med uppmaningar på skärmen som hjälper dig att konfigurera grundinställningarna. Tryck på knappen POWER ⏻. Plug & Play är bara tillgängligt när Källa är inställt på TV.

Innan du slår på TV:n ska du se till att antennkabeln är ansluten (sid 6).

Tryck på den röda knappen för att återgå till föregående steg.

1	Välja språk	Tryck på knappen ▲ eller ▼ och sedan på knappen ENTER. Välj önskat skärmspråk (OSD-On Screen Display).
2	Välja Butiksdemo eller Hemmabruk	Tryck på knappen ◀ eller ▶ och sedan på knappen ENTER. Välj läget Hemmabruk. Läget Butiksdemo är avsett för återförsäljarmiljöer. Återställ enhetens inställningar från Butiksdemo till Hemmabruk (standard): Tryck på volymknappen på TV:n. När skärmmenyn för volym visas trycker du och håller ned knappen MENU i 5 sekunder. Butiksdemo är bara tillgängligt för butiksvisning. Om du väljer det går flera av funktionerna inte att använda. Välj Hemmabruk när du tittar hemma.
3	Välja land (landsberoende)	Tryck på knappen ▲ eller ▼ och sedan på knappen ENTER. Välj land. Efter att du har valt land på menyn Land kan vissa modeller fortsätta med ett extra alternativ för att ställa in pin-kod. Når du har matat in pin-koden är “0-0-0-0” inte tillgängligt.
4	Ställa in Klockläge Ställ in Klockläge automatiskt eller manuellt. Auto: Välj tidszonen där du är. (landsberoende) Manuellt: Gör det möjligt för dig att välja aktuellt datum och tid.
5	Välja antenn	Tryck på knappen ▲ eller ▼ och sedan på knappen ENTER. Välj den antennkälla för memorering.
6	Välja kanal	Tryck på knappen ▲ eller ▼ och sedan på knappen ENTER. Välj kanalkälla för memorering. Om du ställer in antennkällan som Kabel visas ett steg där du kan tilldela kanalerna numeriska värden (kanalfrekvenser). För mer information, se Kanal → Autoinställning.
7	Njut av TV-tittandet!	Tryck på knappen ENTER.

Om du vill återställa denna funktion ...

Välj System - Plug & Play (initial inställning). Ange din 4-siffriga PIN-kod. Standard-PIN-koden är "0-0-0-0". Om du vill ändra PIN-koden använder du funktionen Ändra PIN.

Du ska göra Plug & Play (MENU → System) igen hemma trots att du gjorde det i butiken.

Om du har glömt PIN-koden trycker du på fjärrkontrollens knappar i följande ordning i standby-läget, vilket återställer PIN-numret till "0-0-0-0": MUTE → 8 → 2 → 4 → POWER (på).

Tillgängliga enheter: DVD, Blu-ray-spelare, HD-kabelbox, HD STB (digital-TV-box) satellitmottagare, video

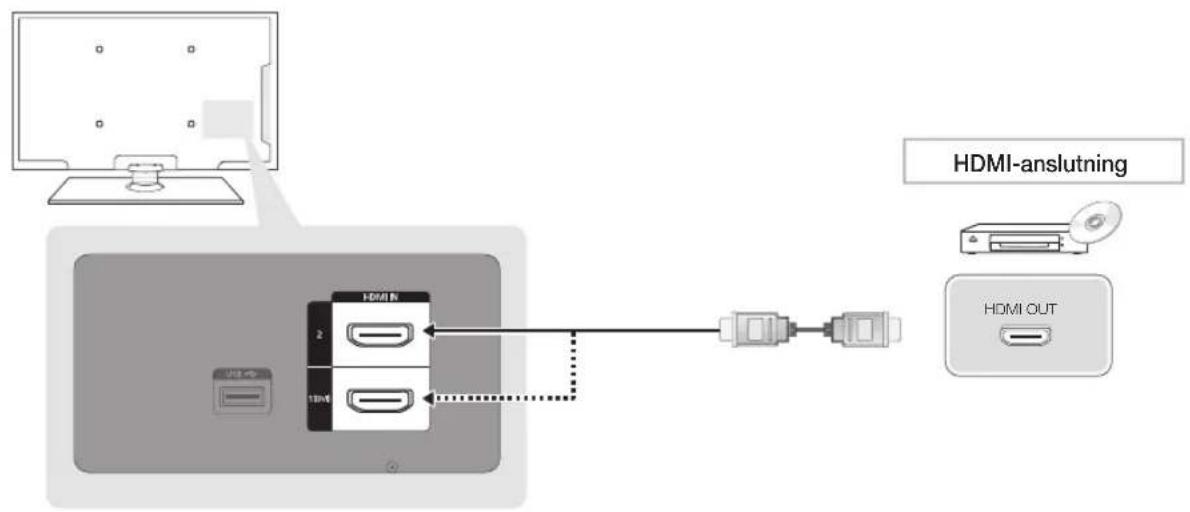

Använda en HDMI- eller en HDMI- till DVI-kabel (upp till 1080p)

HDMI IN 1(DVI), 2

Om en HDMI till DVI-kabel ansluts till porten HDMI IN 1 (DVI) kanske ljudet inte fungerar.

Bilden kanske inte visas normalt (om den visas alls) eller så kanske inte ljudet fungerar om en extern enhet med en äldre version av HDMI-läget ansluts till TV:n. Om detta problem uppstår ska du kontakta den externa enhetens tillverkare och höra om det går att uppgradera HDMI-versionen.

Se till att du köper en certifierad HDMI-kabel. Annars kanske inte bilden visas eller så kan det inträffa ett anslutningsfel.

Använda en Scart-kabel

I Ext.-läge stöder DTV Out endast MPEG SD Video och Audio.

SERVICE: Anslutning enbart för service.

Ansluta till en dator- och ljudenhet

Tillgängliga enheter: digitalt ljudsystem, förstärkare, DVD-hemmabio, PC

Använda hörlurar

Hörlurar: Du kan ansluta hörlurarna till hörlursuttaget på setet. När hörlurar är anslutna kopplas ljudet från de inbyggda högtalarna bort.

Ljudfunktionen kan vara begränsad vid anslutning av hörlurar till TV:n.

- Volymen i hörlurarna och TV-volymen justeras på olika sätt.

Anslutning genom HDMI-kabeln kanske inte stöds beroende på datorn.

Visningslägen (D-Sub- och HDMI- till DVI-ingång)

Optimal upplösning är 1920 X 1080 @ 60 Hz.

Läge Upplösning		Horisontal frekvens (kHz)	Vertikal frekvens (Hz)	Pixlar, klockhastighet (MHz)	Synkpolaritet (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA DMT / DTV CEA	1920 x 1080p 67,500 60,000 148,500 +/+

OBS!

- Vid en HDMI-/DVI-kabelanslutning måste du använda HDMI IN 1(DVI)-uttaget.

Om en HDMI till DVI-kabel ansluts till porten HDMI IN 1 (DVI) kanske ljudet inte fungerar.

Läget för radsprång kan inte användas.

- Om ett videoformat som inte är standard väljs, kan det hända att enheten inte fungerar som den ska.

- Separat läge och kompositläge stöds. SOG(Sync On Green) stöds inte.

Använda "CI- eller CI+ -kort"

För att kunna titta på betalkanaler måste "CI eller CI+ CARD" matas in.

• Om du inte matar in "CI eller CI+ CARD" kommer vissa kanaler att visa meddelandet "Förvängd signal".
• Information som bland annat omfattar ett telefonnummer, "CI eller CI+ CARD"-, värd-ID och annan information som visas i ungefär 2-3 minuter. Om ett felmeddelande visas kontaktar du tjänsteleverantören.

- När konfigurationen av kanalinformationen slutförts visas meddelandet "Uppdateringen klar", vilket innebär att kanallistan uppdaterats.

OBS!

- Du behöver ett "CI eller CI+ CARD" från en lokal kabeltjänstleverantör.

•Ta ut "CI eller CI+ CARD" genom att försiktigt dra ut det för hand. Om du tappar "CI eller CI+ CARD" kan det skadas. - Sätt i "CI eller CI+ CARD" i pilens riktning på kortet. Placeringen av platsen COMMON INTERFACE kan variera beroende på modell. - "CI eller CI+ CARD" stöds inte i alla länder och regioner, kontrollera med din auktoriserade återförsäljare. - Om du har några problem ska du kontakta ett serviceställe. Mata in "CI eller CI+ CARD" som stöder de aktuella antenninställningarna. Skärmen blir förvriden eller syns inte.

Visa e-Manualen

Du kan läsa introduktionen och instruktionerna om TV-funktioner som finns i TV:n.

MENU → Support → e-Manual → ENTER

Om du vill återgå till e-Manual, ska du trycka på knappen E-MANUAL på fjärrkontrollen.

Du kan inte använda funktionen Försök nu om menyn inte är aktiverad.

Bildskärm

TV-skärm: Visar den aktuella källskärmen för inmatning.

Ändra kategorin. Tryck på knappen

◀ eller ▶ för att välja den kategori du vill ha.

Visar undermenylistan. Tryck på knappen ENTER för att välja den undermeny du vill ha.

Funktionsknappar:

Blä (Index): Visar indexskärmen.

Enter: Välj en kategori eller undermeny.

Avsluta: Stänger e-Manual.

Växla mellan e-Manual och överensstämmande meny(er).

Den här funktionen är inte aktiverad i vissa menyer.

Metod 1 Metod 2

1. Tryck på den röda knappen för att välja Försök nu, om du vill verkställa motsvarande meny(er).
2. För att återgå till skärmen för e-Manual, trycker du på knappen E-MANUAL.
3. Tryck på knappen ENTER ↩ när du ska välja innehållsområdet. Meddelandet "Vill du utföra detta?" visas. Välj Ja och tryck sedan på knappen ENTER ↩. Skärmspråksfönstret visas.
4. För att återgå till skärmen för e-Manual, trycker du på knappen E-MANUAL.

Innehållsområde: Du kan visa motsvarande innehåll, om du har valt en undermeny. För att gå till föregående eller nästa sida trycker du på knappen ◀ eller ▶.

Funktionsknappar:

A Röd (Försök nu): Visar motsvarande meny(er). B Grön (Hem): Öppnar startskärmen för e-Manual. C Gul (Zoom): Förstorar en skärm. D Blå (Index): Visar indexskärmen. ◀▶ (Sida): Gå till föregående eller nästa sida.

Använda zoomläget

När du visar vägledningen för e-Manual ska du trycka på den gula knappen för att förstora. Du kan bläddra igenom den förstorade skärmen genom att använda knapparna ▲ eller

Tryck på knappen RETURN för att återgå till föregående steg.

Ändra det förinställda bildläget

Välj önskad bildtyp.

När en ingångskälla är inställd på PC, är Bildläge bara tillgängligt med Standard och Underhållning.

• Dynamisk: Passar ett ljust rum. - Standard: Passar i normala ljusförhållanden. - Naturlig för LED 5003: Passar för att minska trötta ögon. - Film: Passar när du ska titta på film i ett mörkt rum

Tillbaka

Söka nyckelord genom att använda indexsidan

Den här funktionen kanske inte stöds beroende på språk.

1. Om du vill söka ett nyckelord trycker du på den blå knappen för att öppna skärmen Index.
2. Tryck på knappen ◀ eller ► för att välja en teckenordning du vill ha.
3. Tryck på knappen ▲ eller ▼ för att välja ett nyckelord du vill se och tryck sedan på knappen ENTER
4. Du kan visa motsvarande instruktionsskärm för e-manualen.

Om du vill stänga skärmen för Index ska du trycka på knappen RETURN.

Installera med väggmontering

Installera med väggmonteringssats

Väggmonteringssats (säljs separat) gör det möjligt för dig att montera TV:n på väggen.

För detaljerad information om hur du utför en väggmontering, se de medföljande anvisningarna för väggmontering. Kontakta en tekniker för montering av väggfästet.

Samsung Electronics är inte ansvariga för skador på produkten eller personlig skada på dig själv eller andra om du väljer att montera TV:n själv.

Specifikationer för väggmonteringssats (VESA)

Monteringssatsen medföljer inte utan säljs separat.

Installera väggfästet på en fast vägg som är helt lodrät mot golvet. Vid montering i andra byggmaterial, kontakta närmaste återförsäljare. Om den har installerats i ett tak eller en vägg som lutar kan det resultera i allvarlig personskada.

OBS!

Standardmåtten för väggfästessatser visas i tabellen nedan.

- Vid köp av vår väggmonteringssats, medföljer en detaljerad installationsmanual och alla nödvändiga delar för montering.

• Använd inte skruvar som inte efterlever VESA-standard för skruvspecifikationer.

• Använd inte skruvar som är längre än standardmåtten eller inte uppfyller VESA-standardskruvspecifikationer. Skruvar som är för långa kan orsaka skada mot TV:ns insida.

För väggmonteringar som inte efterlever VESA-standard för skruvspecifikationer kan skruvarnas längd variera beroende på specifikationerna.

Fäst inte skruvarna för hårt, då det kan skada produkten eller göra att den ramlar ned och leda till personskada. Samsung ansvarar inte för den här typen av olyckor.

Samsung ansvarar inte för produkt- eller personskada som uppstår till följd av att en väggmontering används som inte är VESA-certifierad eller om kunden underlåter att följa produktinstallationsbeskrivningarna.

• Vår modell på 55" uppfyller inte VESA-specifikationerna. Därför skall du använda vår väggmonteringssats som är speciellt avpassad för den här modellen.

Montera inte TV:n i mer än 15 graders lutning.

Produktfamilj tum		VESA-spec. (A * B)	Standardskruv Kvantitet
Plasmabildskärm	43~51 400	X 400	M8	4
	59~64 600	X 400

Dra loss ur hålet innan du installerar väggfästet på väggen.

Installera inte väggmonteringssatsen när TV:n är påslagen. Det kan leda till personskada på grund av elektriska stötar.

Felsökning

Läs listan först om du har några frågor om TV:n. Om ingen av de här felsökningstipsen stämmer, besök webbsidan "www.samsung.com", klicka på Support eller kontakta kundsupport på listan på sista sidan.

Problem Lösningar och förklaringar

Det går inte att slå på TV:n. • Se till att strömsadden sitter i ordentligt i vägguttaget och TV:n.• Kontrollera att det finns ström i vägguttaget.• Prova att trycka på POWER-knappen på TV:n för att se till problemet inte ligger i fjärrkontrollen. Om TV:n slås på ska du se avsnittet “Fjärrkontrollen fungerar inte” nedan.
Det finns ingen bild/video.	• Kontrollera kabelanslutningarna (ta ur och koppla in alla kablar på TV:n och de externa enheterna).• Ställ in din externa enhets (kabel-/digital-tv-box, DVD, Blu-ray etc) videoutgång för att matcha anslutningarna till TV-ingången. Om exempelvis en utgång för en extern enhet är HDMI, ska den anslutas till en HDMI-ingång på TV:n.• Se till att de anslutna enheterna är påslagna.• Se till att välja TV:ns rätta källa genom att trycka på knappen SOURCE på TV:ns fjärrkontroll.
Fjärrkontrollen fungerar inte. • Byt fjärrkontrollens batterier och sätt polerna (+/-) åt rätt håll.• Rengör sensors sändningsfönster på fjärrkontrollen.• Prova att rikta fjärrkontrollen direkt mot TV på 5~6 fots avständ.
Kabelboxens fjärrkontroll slår inte på eller av TV:n, eller justerar inte volymen.	• Programmera kabel-tv-boxens fjärrkontroll så att den även fungerar till TV:n. Mer information om SAMSUNG TV-kod finns i bruksanvisningen till kabel-tv-boxen.

Vissa av bilderna ovan och funktionerna är bara tillgängliga för specifika modeller.

Du kan hålla TV:n på optimal nivå genom att uppgradera senaste firmware på webbplatsen (samsung.com → Support → Downloads) via USB.

Licens

TheaterSound

DIGITAL PLUS PULSE

Lista över funktioner

Perfekt digitalt gränssnitt: Med en inbyggd HD-enhet, går det att titta på avgiftsfria HD-sändningar utan en kabelbox /STB (digital-tv-box) eller satellitmottagare.

Montera TV:n mot väggen

Varning!: Om du drar i, trycker på eller klättrar på TV:n kan det göra att den faller ned. Se till att barn inte hänger på eller ruckar på TV:n; om de gör det kan det göra att TV:n välter och detta kan leda till allvarlig skada eller till och med dödsfall. Följ alla säkerhetsanvisningar som medföljer i säkerhetsflyern. För ökad stabilitet ska du installera antifallenheten, enligt följande.

Så här gör du för att undvika att TV:n faller ned

1. Skruva i skruvarna ordentligt i klämmorna och dra åt dem mot väggen. Se till att skruvarna har skruvats fast ordentligt i väggen.

Det kan krävas ytterligare material, såsom förankringar, beroende på typ av vägg. Eftersom nödvändiga klämmor, skruvar och band inte medföljer måste dessa köpas separat.

1. Ta bort skruvarna från TV:ns baksida i mitten, skruva fast dem i klämmorna och dra sedan åt skruvarna i TV:n igen.

Skruvar kanske inte medföljer produkten. I så fall ska du köpa skruvar med följande specifikationer.

1. Anslut klämmorna ordentligt mot TV:n och dra sedan åt med ett starkt band och knyt bandet ordentligt.

OBS!

Installera TV:n ordentligt mot väggen så att den inte faller ned baklänges.

Det är säkert att ansluta bandet så att klämmorna som sitter fast i väggen är i samma nivå eller lägre än klämmorna som sitter fast i TV:n.

Knyt upp bandet innan du flyttar på TV:n.

1. Se till att alla anslutningar sitter fast ordentligt. Kontrollera anslutningarna så att det inte finns risk att de släpper eller sitter för löst. Om du har några frågor angående säkerheten för dina anslutningar ska du kontakta en professionell fackman.

Förvaring och skötsel

Om du har satt fast dekaler på TV-skärmen kan det bli kvar rester efter att du tar bort dem. Rengör TV:n från dessa.

Spruta inte vatten eller rengöringsmedel rakt på produkten. All vätska som tränger in i produkten kan orsaka fel, brand och elektrisk kortslutning.

Rengör produkten med en mjuk trasa som har doppats i lite vatten.

Specifikationer

Upplösning 1920 X 1080
MiljöfaktorerTemperatur vid driftLuftfuktighet vid driftTemperatur vid förvaringLuftfuktighet vid förvaring	10 °C till 40 °C (50°F till 104°F)10% till 80%, icke kondenserande-20°C till 45°C (-4°F till 113°F)5 % till 95 %, icke kondenserande
TV-system Analogt: B/G, D/K, L	I (beroende på val av land)Digital: DVB-T2/DVB-C
Färg-/videosystem Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Ljudsystem BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC.
HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480pLjud: 2Ch linjär PCM 32/44.1/48kHz, 16/20/24 bitar.
Vridbart stativ (vänster/höger) -20° ~ 20°
Modellnarmn PS51D535 PS59D535
Skärmstorlek 51 tum 59 tum
Ljud(Utgång) 10 W X 2 15 W X 2
Mätt (BxDxH)StommeMed stativ	1187,8 x 56,0 x 706,6 mm1187,8 x 251,8 x 781,9 mm	1370,4 x 56,0 x 815,4 mm1370,4 x 330,0 x 894,7 mm
ViktUtan stativMed stativ	21,6 kg24,6 kg	31,6 kg35,8 kg

Design och specifikationer kan ändras utan föregående meddelande. Effektspecifikationer och effektförbrukningen finns på etiketten som sitter på produkten.

Plug & Play-funktionen (första installationen)

Skador som orsakas av ovanstående effekt täcks inte av garantin.

Plug & Play (första installationen)
