PS59D535A5W - Televisio SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Plasmanäyttö
Näytön koko	59 tuumaa (diagonaalinen)
Tarkkuus	1920 x 1080 (Full HD)
Virkistystaajuus	600 Hz (Subfield Motion)
Mitat (jalustan kanssa)	139.5 x 89.5 x 34.0 cm (L x K x S)
Mitat (ilman jalustaa)	139.5 x 83.5 x 7.5 cm
Paino (jalustan kanssa)	32.5 kg
Paino (ilman jalustaa)	28.5 kg
Tehonkulutus (tyypillinen)	250 W
Tehonkulutus (valmiustila)	< 0.5 W
Syöttöjännite	AC 100-240V, 50/60Hz
HDMI-liitännät	3
USB-liitännät	2
Komponenttiliitäntä	1
Komposiittiliitäntä	1
RF-liitäntä	1
Audiolähtö (optinen)	1
Kuulokeliitäntä	1
Sisäänrakennettu viritin	ATSC / NTSC / SECAM
Energialuokka	B (vanhempi luokitus)
VESA-kiinnityskuvio	400 x 400 mm
Suositeltu puhdistus	Kuiva pehmeä liina; vältä kemikaaleja

Usein kysytyt kysymykset - PS59D535A5W SAMSUNG

Kuinka puhdistan Samsung PS59D535A5W -televisioni näytön?

Käytä kuivaa, pehmeää mikrokuituliinaa. Älä levitä nestettä suoraan. Pyyhi varovasti pyörivällä liikkeellä. Vältä hankaavia puhdistusaineita tai paperipyyhkeitä.

Mikä on paras kuvasäätö tälle televisiolle?

Parhaan kuvan saamiseksi valitse 'Movie' tai 'Standard' -tila. Säädä kirkkautta ja kontrastia huoneesi valaistuksen mukaan. Poista 'Auto Motion Plus' -toiminto käytöstä tarkkaa filmisisältöä varten.

Onko PS59D535A5W:ssä sisäänrakennettu Wi-Fi?

Ei, tässä mallissa ei ole sisäänrakennettua Wi-Fiä. Voit liittää ulkoisia laitteita HDMI:n kautta tai käyttää USB-sovitinta, jos se on tuettu.

Kuinka voin asentaa tämän television seinälle?

Käytä VESA 400x400 mm seinäkiinnikettä. Varmista, että seinä kestää vähintään 30 kg. Noudata käyttöohjetta oikean asennuksen varmistamiseksi ja käytä mukana tulleita ruuveja.

Mitä teen, jos televisio ei käynnisty?

Tarkista virtajohdon liitäntä. Kokeile toista pistorasiaa. Jos valmiustilan valo ei pala, televisio saattaa tarvita huoltoa. Älä yritä sisäisiä korjauksia.

Kuinka liitän ulkoiset kaiuttimet?

Käytä optista audiolähtöä (TOSLINK) soundbarille tai vahvistimelle. Vaihtoehtoisesti käytä kuulokeliitäntää aktiivikaiuttimille. Televisiossa ei ole analogista audiolähtöä.

Mikä on plasmapaneelin käyttöikä?

Plasmapaneelit kestävät tyypillisesti 60 000 - 100 000 tuntia. 8 tunnin päivittäisellä käytöllä se on noin 15-20 vuotta. Kuvajälkiä voi esiintyä, jos staattisia kuvia jätetään liian pitkäksi aikaa.

Voinko päivittää laiteohjelmiston?

Tämä malli saattaa tukea laiteohjelmistopäivityksiä USB:n kautta. Tarkista Samsungin tukisivusto tiedostoja varten. Televisiolla ei ole internetyhteyttä.

Miksi televisiosta kuuluu surinaa?

Jonkin verran surinaa on normaalia plasmatelevisioille virtalähteen komponenttien vuoksi. Jos se on kovaa tai muuttuu, ota yhteyttä tukeen. Pidä televisio tuuletettuna.

Kuinka palautan television tehdasasetuksiin?

Mene Valikko > Tuki > Itsetestaus > Palauta. Syötä PIN-koodi (oletus: 0000). Vahvista. Kaikki asetukset poistetaan.

KÄYTTÖOHJE PS59D535A5W SAMSUNG

Tuotteen paristojen oikea hävittäminen

(Koskee Euroopan Unionia ja muita Euroopan maita, joissa on erillinen paristojen palautusjärjestelmä.)

Pariston, käyttöoppaan tai pakkauksen tämä merkintä tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU:n direktiivien 2006/66 viiterajojen. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä - erottele paristot muusta jätteestä ja toimita ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tilbehør

Lisätietoja e-Manualin käytöstä

Tämän käyttöoppaan kuvat ja piirrokset ovat vain viitteellisiä ja ne saattavat olla erilaisia kuin varsinainen tuote. Tuotteen ulkoasu ja tekniset ominaisuudet saattavat muuttua ilman erillistä ilmoitusta.

Huomautus digitaalisesta televisiosta

1. Digitaaliseen televisioon (DVB) liittyvät toiminnot ovat käytettävissä vain niissä maissa tai niillä alueilla, joilla lähetetään maanpäällistä digitaalista DVB-T-signaalia (MPEG2 ja MPEG4 AVC) tai joissa voit käyttää yhteensopivaa DVB-C-kaapelitelevisiopalvelua (MPEG2 ja MPEG4 AAC). Tarkista DVB-T- ja DVB-C-signaalien saatavuus lähimmältä jälleenmyyjältä.
2. DVB-T on eurooppalainen digitaalisen maanpäällisen televisiolähetysjärjestelmän standardi ja DVB-C taas digitaalisen kaapelitelevision vastaava standardi. Jotkin erityispalvelut, esim. EPG (Electric Programme Guide), VOD (Video On Demand) jne. eivät kuitenkaan sisälly tähän standardiin. Tästä syystä niitä ei voi toistaiseksi käyttää.
3. Vaikka tämä televisiovastaanotin täyttää tämänhetkiset DVB-T- ja DVB-C-standardit [elokuu 2008], yhteensopivuutta tulevaisuuden digitaalisten maanpäällisten DVB-T-lähetysten tai DVB-C-kaapelilähetysten kanssa ei voida taata.
4. Joissakin maissa ja alueilla kaapelitelevisiopalveluiden tarjoajat saattavat veloittaa lisämaksun tällaisista palveluista ja sinua saatetaan myös pyytää hyväksymään heidän määrittelemänsä palveluehdot.
5. Jotkut digitaalitelevision toiminnot eivät ole käytettävissä joissakin maissa ja DVB-C ei saata toimia oikein joidenkin kaapelitelevisiopalveluiden tarjoajien järjestelmissä.
6. Jos sinulla on jotakin kysyttävää, ole hyvä ja ota yhteyttä lähimpään SAMSUNGin asiakaspalveluun.

Ei, maissa käytettävien lähetysjärjestelmien erot saattavat vaikuttaa televisiolähetysten vastaanoton laatuun. Tarkista lähimmältä SAMSUNGin valtuuttamalta jälleenmyyjältä tai Samsungin teknisestä tuesta, voiko television suorituskykyä parantaa jollakin tavoin muuttamalla sen asetuksia.

Ohjeita käyttäjälle

- Näytön jäännöskuva

Älä jätä plasmanäyttöön pysäytyskuvaa (esim. videopelissä) kuin korkeintaan muutamaksi minuutiksi, jottei kuva jäisi näyttöön jäännöskuvaksi. Jäännöskuva tunnetaan myös kuvan "palamisena" näyttöön. Kun kuvaruudussa on pysäytyskuva, vähennä kirkkautta ja kontrastia, jottei jäännöskuvaa pääsisi muodostumaan.

- Plasmatelevision yläosa kuumenee

Television yläosa voi olla kuuma pitkään kestäneen katselun jälkeen, koska laitteen yläosan tuuletusaukosta vapautuu lämpöä. Tämä on normaalia eikä tarkoita, että laitteessa tai sen toiminnassa olisi vikaa. Lasten ei kuitenkaan saa antaa koskea television yläosaan.

- Televisiosta kuuluu naksahduksia.

Televisiosta voi kuulua naksahduksia, kun se kutistuu tai laajenee käyttöympäristön lämpötilan tai kosteuden muuttuessa. Tämä on normaalia eikä se tarkoita, että laitteessa olisi vikaa.

• Vialliset kennot

Plasmatelevision paneelissa on 2 360 000 (teräväpiirtotasolla) - 6 221 000 (täysteräväpiirtotasolla) kuvapistettä, mikä edellyttää pitkälle kehitettyä tekniikkaa. Näytössä saattaa kuitenkin näkyä muutamia kirkkaita tai tummia kuvapisteitä. Nämä kuvapisteet eivät vaikuta laitteen suorituskykyyn.

- Älä käytä televisiota alle 5 °C:n (41 °F:n) lämpötilassa

- Jos pysäytyskuvaa näytetään liian pitkään, plasmapaneeli voi vaurioitua pysyvästi.

Plasmatelevision pitkäaikainen katselu 4:3-kuvasuhteella saattaa jättää näytön vasemmalle ja oikealle reunalle sekä keskelle reunuksia, jotka johtuvat valon säteilyn eroavuuksista kuvaruudulla. DVD-levyn toistaminen tai konsolipelin pelaaminen voi aiheuttaa samanlaisen ilmiön näytöllä. Takuu ei kata tästä ilmiöstä johtuvia vaurioita.

- Jälkikuvat näytöllä.

Videopelien ja tietokoneen pysäytyskuvien näyttäminen näytöllä kauemmin kuin tietyn aikaa saattaa aiheuttaa osittaisia jälkikuvia. Voit ehkäistä tätä ilmiötä vähentämällä näytön kirkkautta ja kontrastia, jos katselet pitkään pysäytyskuvia.

• Takuu

Takuu ei kata jäännöskuvan aiheuttamaa vahinkoa. Takuu ei kata vanhennusta.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten. Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen. Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Tuotteen paristojen oikea hävittäminen

(Koskee Euroopan Unionia ja muita Euroopan maita, joissa on erillinen paristojen palautusjärjestelmä.)

Pariston, käyttöoppaan tai pakkauksen tämä merkintä tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU:n direktiivien 2006/66 viiterajojen. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä - erottele paristot muusta jätteestä ja toimita ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Lisätarvikkeet

Varmista, että television mukana toimitetaan seuraavat osat. Jos osia puuttuu, ota yhteyttä jälleenmyyjään.

Osien väri ja muoto voivat vaihdella mallista riippuen.

Voit hankkia erikseen sellaiset johdot, jotka eivät sisälly toimitukseen.

Tarkista, ettei pakkausmateriaalien takana ole piilossa lisävarusteita, kun avaat laatikon.

HUOMIO: KIINNITÄ TIIVISTI, JOTTEI ADAPTERI IRTOA LAITTEESTA

• Kaukosäädin ja paristot (AAA, 2 kpl) - Omistajan ohjeet

• Virtajohto
• Puhdistusliina

• Takuukortti (ei saatavissa kaikkialla) / Turvallisuusopas

Ferriittisydän (1 kpl)

Virtajohdon ferriittisydän: Ferriittisydämillä suojataan johtoja häiriöiltä. Kun kytket johtoa, avaa ferriittisydän ja kiinnitä se johdon ympärille lähelle pistoketta kuvan osoittamalla tavalla.

A Ferriittisydämen ja televisioon liitetyn virtajohdon pään välinen enimmäisetäisyys: 6\~8 tuumaa (vain 51 tuuman malli) - Ferriittisydämen ja pistorasiaan liitetyn virtajohdon pään välinen enimmäisetäisyys: 3/4 tuumaa

•Palvelumaksu voidaan periä, jos

– (a) kutsut asentajan paikalle, vaikka laitteessa ei ole vikaa (eli et ole lukenut tätä käyttöopasta) – (b) tai jos viet laitteen huoltoon, vaikka siinä ei ole vikaa (eli et ole lukenut tätä käyttöopasta)

- Palvelumaksun suuruudesta ilmoitetaan sinulle ennen töihin ryhtymistä tai asentajan vierailua kotonasi.

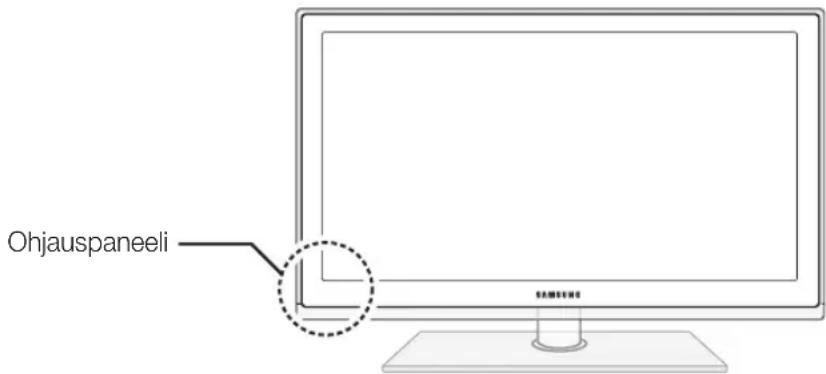

Ohjauspaneeli

Tuotteen väri ja muoto voivat vaihdella mallista riippuen.

Kaukosäätimen sensori Suuntaa kaukosäädin tähän kohtaan televisiossa.

Virtavalo Vilkkuu ja sammuu, kun virta on päällä, ja syttyy valmiustilassa.

Aktivoi vuorotellen kaikki valittavissa olevat kuvalähteet. Käytä tätä painiketta kuvaruutuvalikossa samalla tavalla kuin kaukosäätimen ENTER - painiketta.

MENU Näyttää kuvaruudulla television toimintojen valikon eli kuvaruutuvalikon.

Säätää äänenvoimakkuutta. Käytä - ▲ +-painikkeita kuvaruutuvalikossa samalla tavoin kuin kaukosäätimen ◀- ja ▶ -painikkeita.

Vaihtaa kanavaa. Käytä √ CH ∧ -painikkeita kuvaruutuvalikossa samalla tavoin kuin kaukosäätimen ▼ - ja ▲ -painikkeita.

(virtapainike)

Kytkee television päälle tai pois päältä.

Valmiustila

Älä jätä televisiota valmiustilaan pitkäksi ajaksi (esimerkiksi loman ajaksi). Laite kuluttaa pienen määrän sähkövirtaa myös silloin, kun se on sammutettu virtapainikkeesta. On parempi irrottaa virtajohto pistorasiasta.

Asennusalueen turvaaminen

Pidä laitteen ja muiden kohteiden (esim. seinien) väli riittävänä, jotta ilma pääsee kiertämään.

Jos et toimi näin, laitteen sisäinen lämpötila voi nousta liian korkeaksi ja seurauksena saattaa olla tulipalo tai laitevaurio.

Jos käytät jalustaa tai seinätelinettä, käytä vain Samsung Electronicsin toimittamia osia.

- Jos käytät jonkin muun valmistajan toimittamia osia, laitteen kanssa voi esiintyä ongelmia tai se saattaa pudota ja aiheuttaa vammoja.

Laitteen ulkonäkö voi vaihdella.

Ole varovainen, kun kosketat televisiota, sillä jotkin sen osat voivat olla kuumia.

Asennus jalustan kanssa. Asennus seinätelineen kanssa.

Kaukosäädin

Tämä on erityinen näkövammaisten kaukosäädin, jonka kanava- sekä numeropainikkeissa on Braille-pisteet.

Paristojen asentaminen (paristokoko: AAA)

Tulolähteen muuttaminen

Lähde

Valitse televisio tai jokin televisioon kytkettävä ulkoinen kuvalähde, esim. DVD- tai Blu-ray-soitin, kaapelisovitin tai satelliittivastaanotin (STB).

1. Paina kaukosäätimen SOURCE-painiketta.
2. Valitse haluamasi ulkoinen kuvalähde.

Voit vaihtaa katselutilaksi Kaikki tai Yhdistetty painamalla ◀- tai ▶-painiketta.

■TV / Ulk. / HDMI1/DVI / HDMI2 / USB

Kytketyt laitteet näytetään korostettuina kohdassa Lähde. Ulk. pysyvät jatkuvasti aktiivisina.

Nimen muokkaus

Paina Lähde-kohdassa TOOLS-painiketta, jos haluat asettaa ulkoisille tulolähteille haluamasi nimet.

■Videonauhuri / DVD / Kaapelipääte / Satelliittipääte / PVR-sovitin / AV-vastaanotin / Peli / Videokamera / PC / DVI PC / DVI-laitteet / TV / IPTV / Blu-ray / HD DVD / DMA: Nimeä tuloliittimiin kytketyt laitteet, jotta kuvalähteen valitseminen olisi helpompaa.

Jos liität tietokoneen HDMI IN 1(DVI)-porttiin HDMI-kaapelilla, televisio pitää asettaa PC-tilaan Nimen muokkaus -asetuksessa. Jos liität tietokoneen HDMI IN 1(DVI)-porttiin HDMI-DVI-kaapelilla, televisio pitää asettaa DVI PC -tilaan Nimen muokkaus -asetuksessa. Jos liität AV-laitteita HDMI IN 1(DVI)-porttiin HDMI-DVI-kaapelilla, televisio pitää asettaa DVI-laitteet-tilaan Nimen muokkaus -asetuksessa.

Tiedot

Saat tarkempia tietoja valitusta ulkoisesta laitteesta.

Kytkeminen antenniin

Kun televisio kytketään päälle ensimmäistä kertaa, se opastaa sinua tekemään perusasetukset automaattisesti.

Esiasetus: Virtajohdon ja antennin kytkeminen. Pasmanäytöt saattavat aiheuttaa häiriöitä radioamatöörivastaanottimissa tai AM-radioissa. Jos television lähellä käytetään radiopuhelimia, radioamatöörilaitteita tai AM-radiota, televisio saattaa toimia virheellisesti.

Plug & Play (alkuasetukset)

Kun televisio kytketään päälle ensimmäistä kertaa, näytöllä näkyvät toimintaohjeet auttavat sinua perusasetusten tekemisessä. Paina POWER ⏻ -painiketta. Plug & Play on käytettävissä vain, kun Lähde-asetuksena on TV.

Varmista ennen virran kytkemistä televisioon, että antennikaapeli on kytketty (s. 6).

Palaa edelliseen vaiheeseen painamalla punaista painiketta.

1	Kielen valitseminen	Paina ▲- tai ▼-painiketta ja paina sen jälkeen ENTER [←] -painiketta. Valitse kuvaruutuvalikolle haluamasi kieli.
2	Myymälädemo- tai Kotikäyttö-tilan valitseminen	Paina ◀- tai ▶-painiketta ja paina sen jälkeen ENTER [←] -painiketta. Valitse tilaksi Kotikäyttö. Myymälädemo-tila on tarkoitettu käytettäväksi vain myymälöissä. Palauta laitteen asetukset Myymälädemo-tilasta Kotikäyttö-tilaan (vakio): Paina television äänenvoimakkuuspainiketta. Kun äänenvoimakkuuden kuvaruutuvalikko tulee näkyviin, pidä MENU-painiketta painettuna 5 sekuntia. Myymälädemo on ainoastaan myymälänäyttö. Jos valitset sen, et voi käyttää kaikkia toimintoja. Valitse Kotikäyttö, kun katsot kotona.
3	Maan valitseminen (maakohtainen)	Paina ▲- tai ▼-painiketta ja paina sen jälkeen ENTER [←] -painiketta. Valitse haluamasi maa.Kun Maa-valikosta on valittu haluttu maa, jotkin mallit saattavat siirtyä lisäasetukseen, jossa asetetaan PIN-koodi.Kun syötät PIN-koodia, “0-0-0-0” ei ole käytettävissä.
4	Kellon tila-asetus	Aseta Kellon tila automaattisesti tai manuaalisesti.Autom.: Valitse aikavyöhyke, jolla olet. (maakohtainen)Manuaal.: Voit asettaa tämänhetkisen päivän ja ajan manuaalisesti.
5	Antennin valitseminen	Paina ▲- tai ▼-painiketta ja paina sen jälkeen ENTER [←] -painiketta. Valitse muistiin tallennettava antennitulo.
6	Kanavan valitseminen	Paina ▲- tai ▼-painiketta ja paina sen jälkeen ENTER [←] -painiketta. Valitse tallennettava kanavalähde. Jos valitset antennilähteeksi asetuksen Kaapeli, voit seuraavassa vaiheessa asettaa kanavien arvot (kanavataajuudet) numeroina. Saat lisätietoja kohdasta Kanava → Automaattinen viritys.
7	Nauti televisiostasi.	Paina ENTER [←] -painiketta.

Jos haluat asettaa tämän toiminnon uudelleen...

Valitse Järjestelmä - Plug & Play (alkuasetukset). Syötä nelinumeroinen PIN-koodi. Oletuskoodi on "0-0-0-0". Jos haluat muuttaa PIN-koodia, käytä Vaihda PIN -toimintoa.

Plug & Play (MENU → Järjestelmä) on suoritettava myös kotona, vaikka se olisi suoritettu myymälässäkin.

Joe unohdat PIN-koodin, voit palauttaa sen oletusnumerosarjaksi "0-0-0-0" painamalla kaukosäätimen painikkeita valmiustilassa seuraavassa järjestyksessä: MUTE → 8 → 2 → 4 → POWER (päälle).

Kytkeminen AV-laitteisiin

Käytettävissä olevat laitteet: DVD, Blu-ray-soitin, HD-kaapelisovitin, HD-satelliittivastaanotin (STB), Videonauhuri

HDMI- tai HDMI-DVI-kaapelin käyttäminen (tarkkuuteen 1080p asti)

HDMI IN 1(DVI), 2

- Jos HDMI-DVI-kaapeli on kytketty HDMI IN 1(DVI) -porttiin, ääni ei toimi.

Kuva saattaa näyttää poikkeavalta (tai puuttua kokonaan) tai ääni ei ehkä toimi, jos vanhemman HDMI-version tilaa käyttävä ulkoinen laite yhdistetään televisioon. Jos tällainen ongelma esiintyy, selvitä laitteen valmistajalta käytetty HDMI-versio ja tarvittaessa mahdollisuus päivitykseen.

Varmista, että hankit sertifioidun HDMI-kaapelin. Muutoin kuva saattaa puuttua tai yhteydessä saattaa esiintyä virheitä.

Scart-kaapelin käyttäminen

Ülk.-tilassa DTV-lähtö tukee ainoastaan MPEG SD -kuvaa ja -ääntä.

SERVICE: Tämä liitin on vain huoltoa varten.

Kytkeminen äänilaitteeseen ja tietokoneeseen

Käytettävissä olevat laitteet: digitaalinen äänentoistolaitteisto, vahvistin, DVD-kotiteatteri, PC

Kuulokekaapeliliitännän käyttäminen

Kuulokkeet: Voit kytkeä kuulokkeet television kuulokelähtöliitäntään. Kun kuulokkeet on kytketty televisioon, television sisäänrakennetuista kaiuttimista ei kuulu ääntä.

Äänitoiminto saattaa toimia rajoitetusti, kun televisioon on kytketty kuulokkeet.

Kuulokkeiden ja television äänenvoimakkuus säädetään erikseen.

Kaikki tietokoneet eivät tue HDMI-kaapelin käyttöä.

Näyttötilat (HDMI-DVI-tulo)

Ihanteellinen tarkkuus on 1920 x 1080 / 60 Hz.

Tila Tarkkuus	Vaakataajuus (kHz) Pystytaajuus (Hz)			Pikselikellotaajuus (MHz)	Tahdistuksen polaarisuus (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA DMT / DTV CEA	1920 x 1080p 67,500 60,000 148,500 +/+

HUOMAUTUS

Sinun täytyy käyttää HDMI IN 1(DVI) -liitintä HDMI/DVI-kaapeliliitännälle.

- Jos HDMI-DVI-kaapeli on kytketty HDMI IN 1(DVI) -porttiin, ääni ei toimi.

Lomitustilaa ei tueta.

Televisio ei välttämättä toimi oikein, jos kuvamuodoksi valitaan jokin tavallisesta poikkeava muoto.

Televisio tukee erillis- ja komposiittitiloja. SOGia (Sync On Green) ei tueta.

CI- tai CI+-kortin käyttäminen

Jos haluat katsella maksullisia kanavia, sinun täytyy asettaa CI- tai CI+-kortti sille varattuun paikkaan.

• Jos et aseta CI- tai CI+-korttia korttipaikkaan, joillakin kanavilla näkyy viesti: "Salattu signaali".
• Yhdistämistiedot eli puhelinnumero, CI- tai CI+-kortin tunnus, isäntälaitteen tunnus ja muita tietoja tulee näkyviin noin 2–3 minuutin kuluessa. Jos ruudulle tulee virheilmoitus, ota yhteyttä palveluntarjoajaan.
• Kun kanavatietojen määritys on valmis, ruudulle ilmestyy viesti: "Päivitys suoritettu". Tämä tarkoittaa, että kanavaluettelo on päivitetty.

HUOMAUTUS

Sinun täytyy hankkia CI- tai CI+-kortti paikalliselta kaapeliyhtiöltä.

Kun poistat CI- tai CI+-korttia, vedä se käsin varovasti ulos. CI- tai CI+-kortti voi vahingoittua, jos se putoaa.

- Aseta CI- tai CI+-kortti paikoilleen siihen merkityssä suunnassa.

- COMMON INTERFACE -korttipaikan sijainti voi vaihdella eri malleissa.

- CI- tai CI+-kortteja ei tueta joissakin maissa ja alueilla. Tarkista tiedot valtuutetulta jälleenmyyjältä.

- Jos ongelmia esiintyy, ota yhteyttä palveluntarjoajaan.

- Aseta laitteeseen CI- tai CI+-kortti, joka tukee käytössä olevia antenniasetuksia. Näytön kuva näkyy vääristyneenä tai kuvaa ei ole lainkaan.

e-Manualin tarkastelu

Voit tutustua television toimintojen esittelyyn ja käyttöohjeisiin.

MENU → Tuki → e-Manual → ENTER

Jos haluat palata e-Manualiin, paina kaukosäätimen E-MANUAL-painiketta.

Voit käyttää Yritä nyt -toimintoa, jos valikko ei ole aktivoituna.

Näyttö

Siirtyminen e-Manualin ja sen ohjeita vastaavien valikoiden välillä

Tämä toiminto ei ole käytettävissä kaikissa valikoissa.

Tapa 1 Tapa 2

1. Valitse punaisella painikkeella Yritä nyt, jos haluat käyttää ohjeessa mainittuja valikoita.
2. Palaa takaisin e-Manual-ikkunaan painamalla E-MANUAL-painiketta.
3. Paina ENTER 📄-painiketta, kun valitset sisältöaluetta. Viesti "Haluatko suorittaa tämän?" ilmestyy näkyviin. Valitse Kyllä ja paina sen jälkeen ENTER 📄-painiketta. Kuvaruutuvalikon ikkuna tulee näkyviin.
4. Palaa takaisin e-Manual-ikkunaan painamalla E-MANUAL-painiketta.

Sisältöalue: Jos valitsit jonkin alivalikon, näet siihen liittyvän sisällön. Siirry edelliselle tai seuraavalle sivulle painamalla ◀- tai ▶-painiketta.

Toimintopainikkeet:

A Punainen (Yritä nyt): Näyttää tietoja vastaavan valikon tai valikot. B Vihreä (Koti): Siirtyy e-Manualin aloitusikkunaan. C Keltainen (Zoom): Suurentaa näyttöä. D Sininen (Hakemisto): Näyttää hakemistoikkunan. ◀ (Sivu): Siirry edelliselle tai seuraavalle sivulle.

Zoomaustilan käyttäminen

Voit suurentaa lukemiasi e-Manualin ohjeita valitsemalla keltaisen painikkeen. Voit vierittää suurennettua näyttöä käyttämällä ▲- ja ▼-painikkeita.

Palataksesi edelliseen näyttöön, paina RETURN-painiketta.

Esiasetetun kuvatilan vaihtaminen

MBU→ Kuva → Kuvatila → ENTER

Kuvatila

Valitse haluamasi kuvatyyppi.

Kun kuvalähteeksi on asetettu PC, Kuvatila on käytettävissä vain tiloissa Vakio ja Viihde.

• Dynaaminen: Sopii kirkkaisiin tiloihin. • Vakio: Sopii tavalliseen katseluympäristöön. • Luonnollinen LED 5003: Tarkoitettu silmien rasituksen vähentämiseen. • Elokuva: Sopii elokuvien katseluun pimeässä huoneessa.

Palaa

Hakusanan etsiminen hakemistosivun avulla

Tämä toiminto ei ole tuettuna kaikissa kielissä.

1. Jos haluat löytää jonkin hakusanan, valitse Hakemisto sinisellä painikkeella.
2. Valitse haluamasi merkkijärjestys painamalla ◀- tai ▶-painiketta.
3. Valitse ▲- tai ▼-painikkeella se hakusana, jonka haluat näyttää, ja paina sen jälkeen ENTER 📄-painiketta.
4. Näet hakusanaa vastaavan e-Manualin ohjesivun.

Sulje Hakemisto-näyttö painamalla RETURN-painiketta.

Seinätelineen asentaminen

Seinäkiinnikkeen asentaminen

Voit kiinnittää television seinälle (erikseen myytävällä) seinäkiinnikkeellä.

Seinäkiinnikkeen tarkat asennusohjeet löytyvät sen mukana toimitetusta ohjeesta. Pyydä teknikkoa asentamaan seinäkiinnike.

Samsung Electronics ei vastaa laitevaurioista eikä itsesi tai muiden henkilöiden vammoista, jos asennat television itse.

Seinäkiinnikkeen asennussarjan tiedot (VESA)

Seinäkiinnikkeen asennussarjaa ei tule tuotteen mukana, vaan se on myytävänä erikseen.

Asenna seinäkiinnike vankalle seinälle, joka on kohtisuorassa lattiaan nähden. Ota yhteyttä lähimpään jälleenmyyjään, jos kiinnike asennetaan johonkin muuhun rakennusmateriaaliin. Jos kiinnike asennetaan kattoon tai kaltevalle seinälle, se saattaa pudota ja aiheuttaa vakavia henkilövahinkoja.

HUOMAUTUS

Seinäkiinnikkeiden vakiomitat on esitetty alla olevassa taulukossa.

Seinäkiinnikkeiden asennussarjat sisältävät yksityiskohtaisen asennusoppaan ja kaikki tarvittavat osat.

- Älä käytä muita kuin VESA-ruuvistandardien mukaisia ruuveja.

Älä käytä vakioruuveja pidempiä ruuveja äläkä sellaisia ruuveja, jotka eivät täytä VESA-ruuvistandardeja. Liian pitkät ruuvit saattavat vaurioittaa television sisäosia.

- Jos asennettavassa seinäkiinnikkeessä ei käytetä VESA-standardin mukaisia ruuveja, kiinnitykseen käytettävien ruuvien pituus riippuu seinäkiinnikkeen teknisistä tiedoista.

Älä kiristä ruuveja liian kireälle; laite voi vahingoittua tai pudota ja aiheuttaa henkilövahinkoja. Samsung ei ole vastuussa tämänkaltaisista vahingoista.

Samsung ei ole vastuussa laitevaurioista tai henkilövahingoista, jos käytetään muita kuin VESA-standardien mukaisia seinätelineitä tai jos käyttäjä ei noudata laitteen asennusohjeita.

- 55 tuuman mallimme ei vastaa VESA-standardeja. Siksi suosittelemme, että käytät näiden mallien kanssa omaa seinäkiinnikkeen asennussarjaamme.

- Älä asenna televisiota yli 15 asteen kallistuskulmaan.

Tuotesarja tuumaa		VESA-standardi (A * B)	Vakioruuvi Määrä
Plasmatelevisio	43~51 400 x 400		M8	4
	59~64 600 x 400

Avaa ruuvien aukot ennen kuin kiinnität seinäkiinnikkeen seinään.

Älä asenna seinäkiinnikettä, kun televisioon on kytketty virta. Tästä voi seurata sähköisku ja henkilövahinkoja.

Vianmääritys

Jos sinulla on televisioon liittyviä kysymyksiä, tutustu ensin tähän luetteloon. Jos mikään näistä vianetsinnän vinkeistä ei auta, käy osoitteessa www.samsung.com, napsauta tukivalikkoa tai ota yhteyttä asiakaspalveluun, jonka yhteystiedot löytyvät tämän oppaan viimeiseltä sivulta.

Ongelmat Ratkaisut ja kuvaukset

Televisio ei käynnisty. • Varmista, että virtajohto on kunnolla kiinni pistorasiassa ja televisiossa.• Varmista, että pistorasia toimii.• Tarkista television POWER-painiketta painamalla, että kaukosäätimessä ei ole vikaa. Jos televisio käynnistyy, katso alta löytyvää kohtaa kohtaa "Kaukosäädin ei toimi".
Televisiossa ei ole kuvaa eikä videokuvaa.	• Tarkista kaapelilitännät (irrota ja kytke kaikki television ja ulkoisten laitteiden johdot uudelleen).• Aseta ulkoisten laitteiden (kaapelisovitin/satelliittisovitin, DVD, Blu-ray jne.) videolähdöt vastaamaan television tuloliitäntöjä. Jos esimerkiksi ulkoisen laitteen lähtöliitäntänä on HDMI, se täytyy kytkeä television HDMI-tuloliitäntään.• Varmista, että kytketyt laitteet ovat päällä.• Valitse televisiosta oikea lähde painamalla television kaukosäätimen SOURCE -painiketta.
Kaukosäädin ei toimi. • Vaihda kaukosäätimen paristot ja aseta ne niin, että niiden napaisuudet (+/−) ovat oikein.• Puhdista kaukosäätimen anturin ikkuna.• Yritä suunnata kaukosäädin 1,5–1,8 metrin etäisyydeltä suoraan televisioon.
Kaapeli- tai digisovittimen kaukosäädin ei käynnistä eikä sammuta televisiota eikä säädä äänenvoimakkuutta.	• Ohjelmoi kaapeli- tai digisovittimen kaukosäädin niin, että sillä voi hallita televisiota. Tarkista SAMSUNGin television koodi kaapeli- tai digisovittimen käyttöoppaasta.

Osa edellä esitetyistä kuvista ja toiminnoista liittyy vain tiettyihin malleihin.

Voit pitää televisiosi parhaassa kunnossa päivittämällä USB-muistia käyttäen uusimman laiteohjelmiston verkkosivustolta (samsung.com → Tuki → Lataukset).

Lisenssi

Toimintoluettelo

Loistava digitaalinen liitettävyys: Sisäänrakennettu digitaalinen HD-viritin, vapaita HD-lähetyksiä voi katsoa ilman kaapelisovitinta, digisovitinta tai satelliittivastaanotinta.

Television kiinnittäminen seinään

Huomio: Television vetäminen, työntäminen tai siinä kiipeily saattavat aiheuttaa sen putoamisen. Varmista erityisesti, etteivät lapset leiki televisiolla tai horjuta sen tasapainoa, sillä tämä voi aiheuttaa television kaatumisen ja vakavia henkilövahinkoja tai kuoleman. Noudata kaikkia laitteen mukana toimitetun turvaoppaan turvallisuusohjeita. Saat lisäturvaa ja lisää vakautta asentamalla putoamisen estävän laitteen seuraavien ohjeiden mukaisesti.

Näin estät television putoamisen

1. Aseta ruuvit kiinnikkeisiin ja kiristä ne kiinni seinään. Varmista, että ruuvit ovat tukevasti kiinni seinässä.

Saatat tarvita seinän rakenteesta riippuen lisää kiinnitystarvikkeita, esim. ruuvitulppia. Koska tarvittavat kiinnikkeet, ruuvit ja vaijeri tai ketju eivät kuulu toimitukseen, hanki ne erikseen.

1. Poista television takana keskellä olevat ruuvit. Aseta ruuvit kiinnikkeisiin ja kiinnitä ne sitten takaisin televisioon.

Ruuveja ei välttämättä toimiteta laitteen mukana. Jos näin on, hanki oheisten teknisten tietojen mukaiset ruuvit.

1. Kytke televisioon ja seinään kiinnitetyt kiinnikkeet toisiinsa kestävällä vaijerilla ja sido vaijeri tiukasti kiinni.

HUOMAUTUS

Asenna televisio lähelle seinää, jotta se ei kaatuisi taaksepäin.

Ketjun tai vaijerin yhdistäminen on turvallista niin, että seinässä olevat kiinnikkeet ovat samalla tasolla tai alempana kuin television kiinnikkeet.

Irrota ketju tai vaijeri ennen television siirtämistä.

1. Varmista, että kaikki liitännät ovat turvallisia. Tarkista ajoittain, ettei kiinnityksissä ole merkkejä rapistumisesta, jotteivät ne pettäisi. Jos sinulla on pienintäkään epäilystä kiinnitysten turvallisuudesta, ota yhteyttä ammattitaitoiseen asentajaan.

Säilytys ja kunnossapito

Jos olet kiinnittänyt television näyttöön tarroja, niistä jää irrotettaessa televisioon kiinni likaa. Puhdista ne ennen kuin katsot televisiota.

Älä suihkuta vettä tai puhdistusainetta suoraan laitteeseen. Jos laitteen sisälle pääsee mitä tahansa nestettä, seurauksena voi olla laitevika, tulipalo tai sähköisku.

Puhdista tuote ainoastaan pehmeällä, pieneen määrään vettä kostutetulla kankaalla.

Tekniset tiedot

Näytön erottelutarkkuus 1920 X 1080
Käyttö- ja säilytysympäristöKäyttölämpötilaKäyttötilan ilmankosteusSäilytyslämpötilaSäilytystilan ilmankosteus	10°C - 40°C ( 50°F - 104°F ) 10-80% , tiivistymätön -20°C - 45°C ( -4°F - 113°F ) 5-95% , tiivistymätön
Televisiojärjestelmä Analoginen: B/G, D/K, L, I (maavalinnoista riippuen)
	Digitaalinen: DVB-T2/DVB-C
Väri-/kuvajärjestelmä Analoginen: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60
	Digitaalinen: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Äänijärjestelmä BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC.
HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480p
	Ääni: 2-kanavainen lineaarinen PCM 32/44.1/48 kHz, 16/20/24 bittiä.
Käännettävä jalusta (vasen / oikea) -20° 20°
Mallin nimi PS51D535 PS59D535
Kuvaruudun koko 51 tuumaa 59 tuumaa
Ääni(lähtö) 10 W X 2 15 W X 2
Mitat (I x s x k)RunkoJalustan kanssa	1187,8 × 56,0 × 706,6 mm 1187,8 × 251,8 × 781,9 mm	1370,4 × 56,0 × 815,4 mm 1370,4 × 330,0 × 894,7 mm
PainoIlman jalustaaJalustan kanssa	21,6 kg 24,6 kg	31,6 kg 35,8 kg

Ulkoasua ja teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. Saat lisätietoja virtalähteestä ja virrankulutuksesta laitteeseen kiinnitetystä tarrasta.
