Märke	Hotpoint
Modell	FB 52 C.1 IX TD /HA
Produkttyp	Inbyggnadsugn
Mått (B x H x D)	43,5 cm x 32 cm x 40 cm
Volym	56 L
Spänning	230 V ~ 50 Hz
Maximal effektförbrukning	2250 W
Tillagningsprogram	Traditionell ugn, Multitillagning, Övervärme, Grill, Gratinering
Temperaturintervall	60 °C - MAX (grill: MAX, gratinering: max 200 °C)
Antal ugnsnivåer	5 nivåer
Rengöringstyp	Manuell, med tvålvatten
Inre belysning	Avtagbar glödlampa 25 W, sockel E14
Avtagbar dörr	Ja, med demonterbara gångjärn
Barnsäkerhet	Ej specificerad (vuxenövervakning rekommenderas)
Elektronisk timer	Ja, med slutprogrammering och timer
Reparationsindex	Ej angivet
Tillverkningsland	Ej specificerad (italienskt märke)

Vanliga frågor - FB 52 C.1 IX TD /HA HOTPOINT

Hur installerar man Hotpoint FB 52 C.1 IX TD /HA inbyggnadsugn?

Installationen måste utföras av en professionell. Se till att skåpet tål värme (lim upp till 100°C) och att utrymmet är minst 45x560 mm för ventilation. Fäst ugnen med medföljande vinkeljärn beroende på sidans tjocklek (20 mm, 18 mm eller 16 mm).

Vilken volym har ugnen?

Ugnens volym är 56 liter.

Hur rengör man ugnsluckan?

Rengör glaset med icke-slipande medel och en mjuk svamp. För djuprengöring kan du demontera luckan: öppna den helt, lyft gångjärnsspakarna, stäng den halvvägs och dra den mot dig. Montera tillbaka i omvänd ordning.

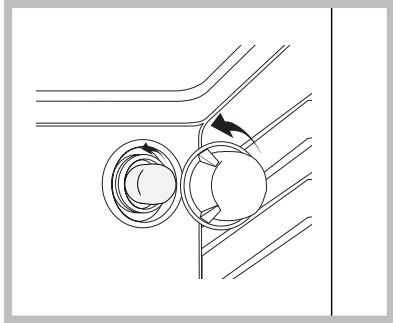

Hur byter man ugnens lampa?

Skruva loss glaskåpan över lampan. Byt lampan mot en av samma typ: 25 W, sockel E14. Skruva tillbaka locket.

Vilka tillagningsprogram finns?

Programmen är: Traditionell ugn (värmeelement ugnstak och botten), Multitillagning (alla element + fläkt), Övervärme (endast ugnstakselement), Grill (ugnstakselement hög temperatur), Gratinering (ugnstakselement + fläkt).

Hur använder man den elektroniska ugnstimern?

För fördröjd tillagning, tryck på tidsknappen, ställ in tiden, tryck sedan på slutknappen för att ställa in sluttid. Ugnen startar och stänger av automatiskt. För enkel timer, använd avsedd knapp.

Vilken elektrisk effekt krävs?

Ugnen fungerar på 230 V ~ 50 Hz och har en maximal effektförbrukning på 2250 W. Använd en lämplig jordad kontakt.

Har ugnen en pyrolysrengöringsfunktion?

Nej, rengöringen är manuell. Rengör insidan med varmt vatten och diskmedel efter varje användning och torka med en mjuk trasa.

Vilka tillagningstips för grill?

För grill, använd MAX-nivå, placera gallret på nivå 3 eller 4 och långpannan på nivå 1 för att samla upp saft. Tillaga med stängd lucka. Oroa dig inte om elementet tänds intermittent: det är normalt.

Vad gör man vid fel eller funktionsstörning?

Innan någon åtgärd, koppla bort apparaten från elnätet. Försök inte reparera själv. Kontakta service efter försäljning och ange modell (FB 52 C.1 IX TD /HA) och serienummer (S/N) som finns på märkplåten.

BRUKSANVISNING FB 52 C.1 IX TD /HA HOTPOINT

1. Skruva ur skruven på kabelhållaren och ta bort kabelhållaren genom att bända med en skruvmejsel (se figuren).

1. Ta bort skruvarna för kontakterna L-N- och fas, och anslut sedan eltrådarna under skruvhuvudena. Respektera färgerna blå

Tiden kan ändras på följande två sätt:

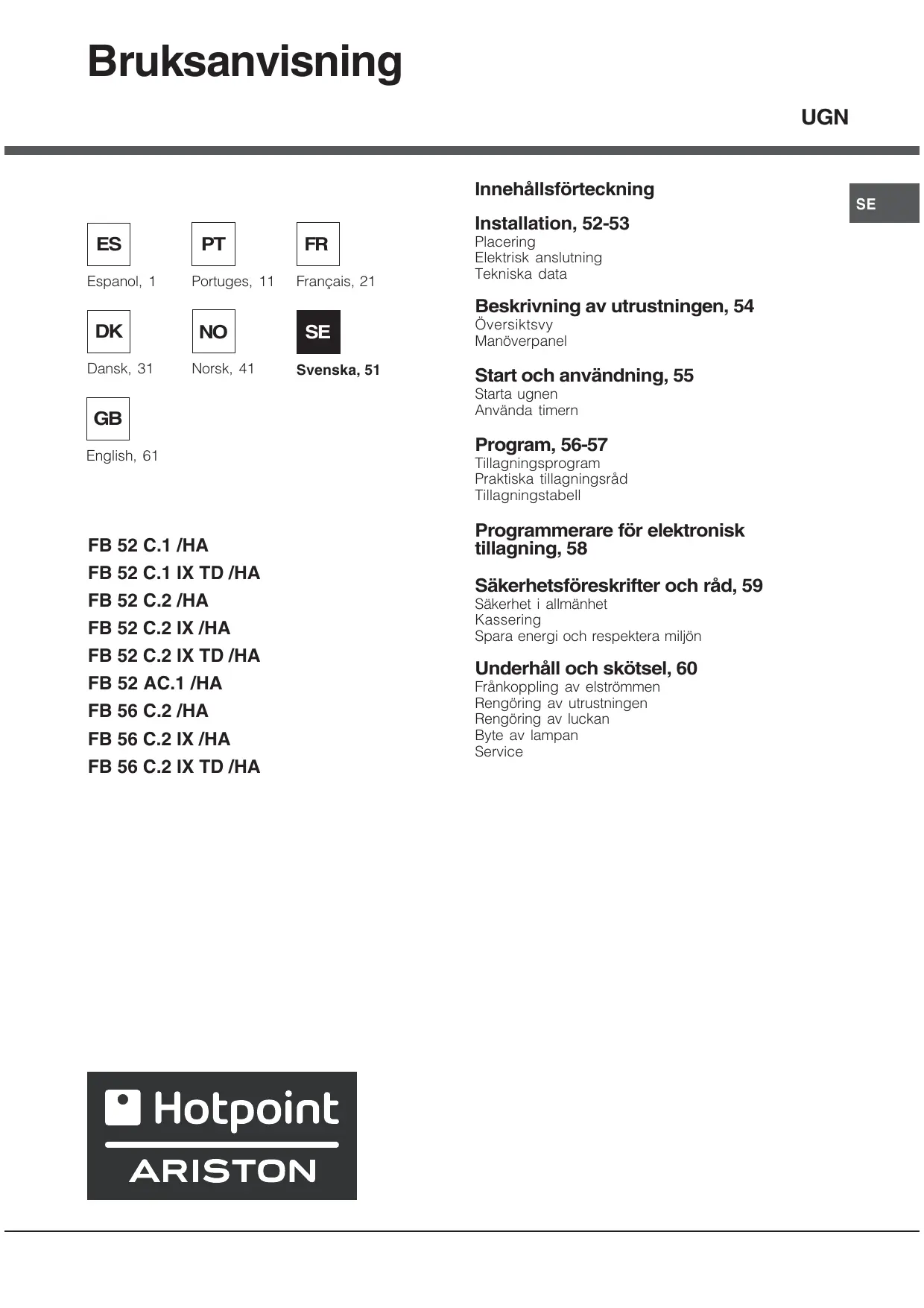

Innehållsförteckning

Installation, 52-53

Placering

Elektrisk anslutning

Tekniska data

Beskrivning av utrustningen, 54

Översikt

Manöverpanel

Start och användning, 55

Starta ugnen

Använda timern

Program, 56-57

Tillagningsprogram

Praktiska tillagningsråd

Tillagningstabell

Programmering för elektronisk tillagning, 58

Säkerhetsföreskrifter och råd, 59

Säkerhet i allmänhet

Kassering

Spara energi och respektera miljön

Underhåll och skötsel, 60

Frånkoppling av elströmmen

! Det är viktigt att bevara denna bruksanvisning så att den kan konsulteras när som helst. I händelse av försäljning, överlåtelse eller flytt, ska du försäkra dig om att bruksanvisningen följer med utrustningen för att informera den nya ägaren om dess funktion och respektive föreskrifter. ! Läs noggrant anvisningarna: Det finns viktig information angående installation, användning och säkerhet.

Placering

! Emballagematerial ska inte användas som leksaker för barn och ska undanröjas enligt gällande normer för sopsortering (Se Säkerhetsföreskrifter och råd). ! Installationen ska ske enligt dessa anvisningar och av behörig personal. En felaktig installation kan orsaka skador på personer, djur eller föremål.

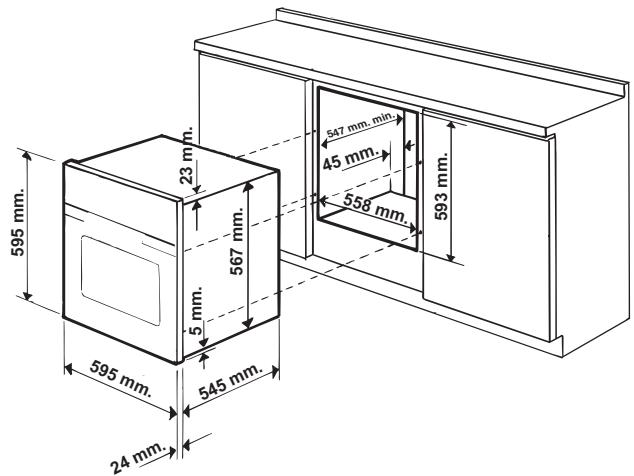

Inbyggnad

För att garantera en god funktion av utrustningen är det nödvändigt att skåpet, där den ska byggas in, har lämpliga egenskaper.

• Panelerna runt ugnen ska vara tillverkade av ett värmetåligt material.
• Vid möbler av fanerat trä ska limmet tåla temperaturer på 100 °C.
• Vid inbyggnad av ugnen, både vid inbyggnad under bänk (se figur) och vid placering på höjden, ska möbeln ha följande dimensioner:

! Det ska inte vara möjligt att de elektriska delarna kommer i kontakt med möbeln när apparaten har installerats.

Energiförbrukningen som anges på märkskylten har mätts upp med denna typ av installation.

Ventilation

För att garantera en god ventilation är det nödvändigt att ta bort den bakre väggen i utrymmet. Det rekommenderas att installera ugnen så att den vilar på två trälister eller på ett jämnt plan som har en öppning på minst 45 × 560 mm (se figurer).

Centrering och fastsättning

Reglera de 4 klackjärnen som sitter på ugnens sidor så att de överensstämmer med de 4 hålen på ramen, i förhållande till tjockleken på möbelns sida:

Tjocklek på 20 mm: Ta bort den rörliga delen på klackjärnet (se *X).

Tjocklek på 18 mm: Använd det första spåret, som har förberetts på fabriken (se figur).

Tjocklek på 16 mm: Använd det andra spåret (se figur).

För att fästa utrustningen vid möbeln: Öppna ugnsluckan och skruva fast de 4 träskruvarna i de 4 hålen på ramen.

! Alla delar som garanterar ugnens säkerhet ska sättas fast så att de inte kan tas bort utan hjälp av verktyg.

Elektrisk anslutning

Ugnar som är försedda med en trepolig nätkabel är förberedda för att fungera med växelström med nätspänning och -frekvens som anges på märkskylten som sitter på utrustningen (se nedan).

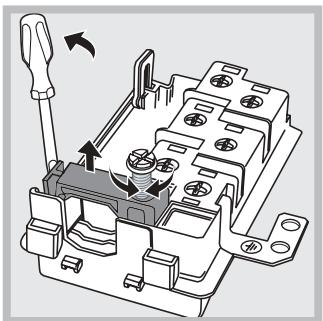

Montering av elkabeln

1. Öppna kopplingsplinten genom att trycka på lockets sidotungor med hjälp av en skruvmejsel: Dra och öppna locket (se figur).

1. Skruva ur skruven på kabelhållaren och ta bort kabelhållaren genom att bända med en skruvmejsel (se figuren).

1. Ta bort skruvarna för kontakterna L, N och fas, och placera sedan eltrådarna under skruvhuvudena. Respektera färgerna blå (N), brun (L), gul-grön (jord).

Anslutning av nätkabeln till elnätet

Montera en standardiserad stickkontakt på kabeln avsedd för den effekt som anges på märkskylten (se här intill).

Om den ska anslutas direkt till elnätet måste en flerpolig brytare installeras mellan utrustningen och elnätet som har en öppning på minst 3 mm mellan kontakterna och som är anpassad till effekten och överensstämmer med gällande normer (jordkabeln får inte avbrytas från brytaren). Elkabeln ska placeras så att den inte utsätts för temperaturer som överstiger rumstemperaturen med 50°C.

Installatören är ansvarig för att utrustningen ansluts på ett korrekt sätt och att säkerhetsföreskrifterna respekteras.

Innan du utför anslutningen ska du försäkra dig om att:

• Uttaget är jordat och är i enlighet med gällande standard.
• Uttaget tål maskinens maxeffekt, som anges på märkskylten (se nedan).
• Matningsspänningen ligger inom värdena som anges på märkskylten (se nedan).
• Uttaget är kompatibelt med utrustningens stickkontakt. I annat fall ska uttaget eller stickkontakten bytas ut. Använd inte skarvsladdar och grenuttag.

! Nätkabeln och nätuttaget ska vara lättåtkomliga när utrustningen väl har installerats. ! Kabeln ska inte böjas eller klämmas. ! Kabeln ska kontrolleras regelbundet och får endast bytas ut av behöriga tekniker (se Service). ! Företaget avsäger sig allt ansvar om dessa normer inte respekteras.

	Ljup 40 cm
Volym	156
Elektriska anslutningar	Spanning 230 V ~ 50 Hz (se märskylt)Max. effektföbrukning 2 250 W
ENERGY LABEL	EU-direktiv 2002/40 på de elektriska ugnamas etikett.Standard EN 50304Modeller med kylfläkt:Energiföbrukning fri konvektion - upvärmningsfunktion:TraditionellEnergiföbrukningsförläding Klass forcerad konvektionUppvärmningsfunktion:Samtidig tillagning.Modelller med kylfläkt:Energiföbrukning forcerad konvektion - upvärmningsfunktion:Samtidig tillagning.Energiföbrukningsförläding Klass fri konvektionUppvärmningsfunktion:Traditionell.
CE	Denna apparat överensstämmer med fällande EU direktiv: 2006/95/CEE utfändat den 12/12/06 (Lågspänning) och afterfällande modifieringar - 89/336/CEE utfändat den 03/05/89 (Elektromagnetisk kompatilitet) och afterfällande modifieringar - 93/68/CEE utfändat den 22/07/93 och afterfällande modifieringar:2002/96/CE

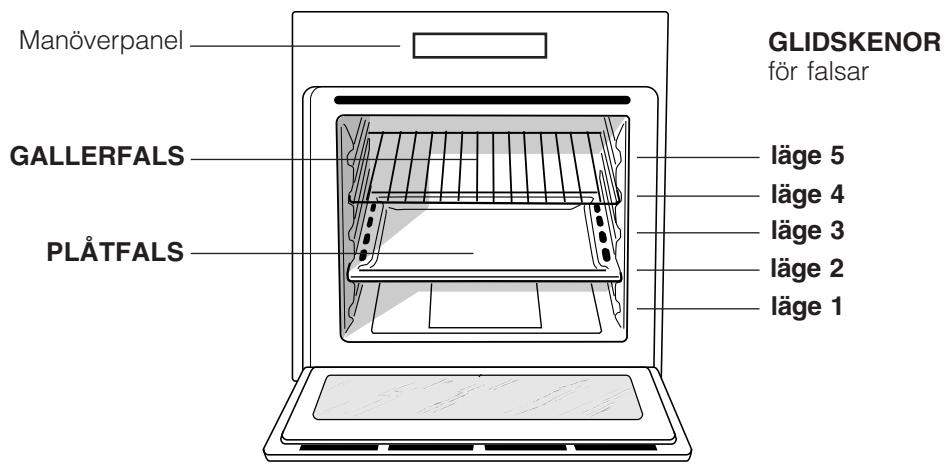

Översiktsvy

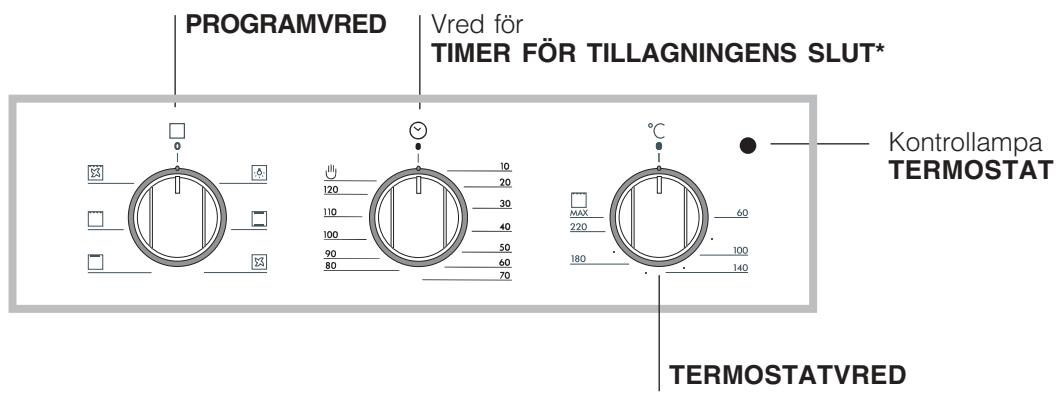

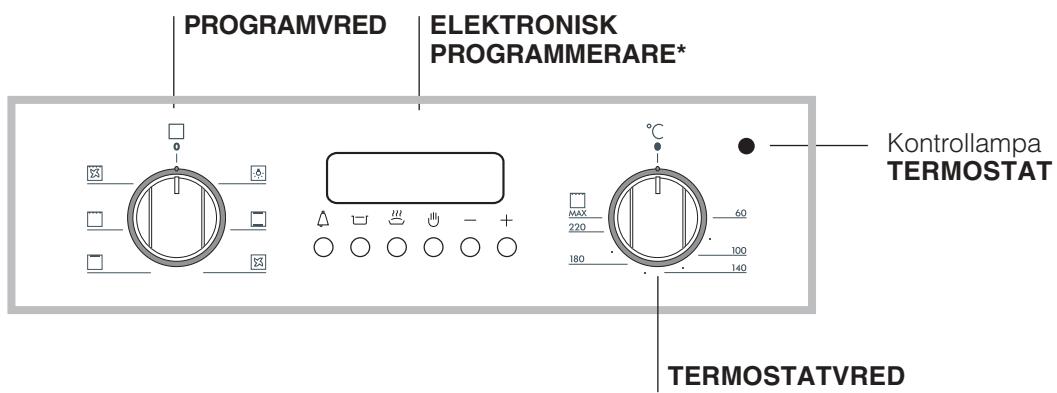

Manöverpanel

• Finns endast på vissa modeller.

! När du använder ugnen första gången råder vi dig till att låta den vara igång minst en timme utan att något ställs in i ugnen, med termostaten på max. läge och stängd lucka. Stäng sedan av ugnen, öppna ugnsluckan och vädra lokalen. Den lukt som uppstår vid förångningen kommer från ämnen som har använts för att skydda ugnen. ! På de utrustningar som är försedda med elektronisk programmerare för användning av den elektriska ugnen ska du trycka på knapp (på display visas symbol) innan du väljer önskad tillagningsfunktion.

Starta ugnen

1. Välj önskat tillagningsprogram genom att vrida på PROGRAMVREDET.
2. Vrid på TERMOSTATVREDET för att välja temperatur. En lista över rekommenderade tillagningar och respektive temperaturer finns i Tillagningstabellen (se Program).
3. Tänd kontrollampa TERMOSTAT indikerar uppvärmningsfasen upp till inställd temperatur.
4. Under tillagningen går det alltid att göra följande ändringar:
5. Ändra programmet genom att vrida på PROGRAMVREDET.
6. Ändra temperaturen genom att vrida på TERMOSTATVREDET.
7. Avbryt tillagningen genom att vrida PROGRAMVREDET till läge "0".

! Ställ aldrig föremål på ugnsbotten eftersom det kan orsaka skador på emaljen. ! Placera alltid dina kokkärl på gallret som följer med utrustningen.

Kylfläkt

För att sänka den utvändiga temperaturen är vissa modeller utrustade med en kylfläkt. Kylfläkten skapar en luftstråle som kommer ut mellan manöverpanelen och ugnsluckan.

! Efter tillagningen förblir fläkten tillkopplad tills ugnen är tillräckligt sval.

Ugnsbelysning

Ugnsbelysningen tänds genom att vrida programvredet till läge. Förblir tänd när ett tillagningsprogram väljs.

Använd timern för tillagningens slut*

1. Dra först upp ringklockan genom att vrida vredet TIMER FÖR TILLAGNINGENS SLUT nästan ett helt varv medurs.
2. Vrid sedan tillbaka moturs för att ställa in önskad tid, så att minuterna på vredet TIMER FÖR TILLAGNINGENS SLUT överensstämmer med markeringen på manöverpanelen.
3. När den inställda tiden har förflutit hörs en ljudsignal och ugnen stängs av.
4. När ugnen är avstängd kan timern för tillagningens slut användas som ett vanligt tidur.

! För att använda ugnen i manuell funktion, d.v.s. genom att utesluta timern för tillagningens slut, ska vredet TIMERN FÖR TILLAGNINGENS SLUT vridas till symbolen ( ).

Tillagningsprogram

! För alla program går det att ställa in en temperatur på mellan 60°C och MAX, förutom:

• GRILL (det rekommenderas att endast MAX temperatur ställs in).
• GRATINERA (det rekommenderas att inte överstiga en temperatur på 200°C).

Det nedre och övre värmeelementet aktiveras. Med denna traditionella tillagning är det bättre att använda endast en fals: Värmen fördelas dåligt om man använder sig av flera falsar.

Program SAMTIDIG TILLAGNING

Alla värmeelement aktiveras (det övre och det nedre) och fläkten sätts i funktion. Eftersom värmen är konstant i hela ugnen bryner och steker varmluften maten jämnt. Det går att använda upp till max. två falsar samtidigt.

Program ÖVRE UGN

Det övre värmeelementet sätts på. Denna funktion kan användas för förbättringar vid tillagningen.

Program GRILL

Det övre värmeelementet sätts på. Grillens höga och direkta temperatur gör att matens yta omedelbart bryns och förhindrar att köttsaften rinner ut, vilket gör att innanmaten blir mörare. Grillning lämpar sig särskilt för de rätter som kräver hög yttemperatur: Stekar av nöt eller kalv, entrecote, filé, hamburgare o.s.v. Några användningsexempel återges i avsnittet "Praktiska råd vid tillagningen". Tillaga med stängd ugnslucka.

Program GRATINERA

Det övre värmeelementet sätts på och fläkten startar. Denna funktion förenar den termiska strålningen i en enda riktning med den forcerade varmluftsventilationen inuti ugnen. Detta förhindrar att ytorna bränns genom att värmen ökar och tränger bättre in i maten. Vid tillagning ska ugnsluckan vara stängd.

Praktiska tillagningsråd

! Använd inte falsarna 1 och 5 vid varmluftstillagningar: Dessa lägen träffas direkt av varmluften vilket kan göra att ömtåliga rätter bränns. ! För tillagningar GRILL och GRATINERA ska ugnspannan placeras på den 1:a falsen för att samla upp sky och/eller fetter.

SAMTIDIG TILLAGNING

• Använd falsarna 2 och 4 och placera den mat som kräver högre värme på den 2:a falsen.
• Sätt ugnspannan på den nedersta falsen och gallret på den översta.

GRILL

• Sätt in gallret på fals 3 eller 4 och placera maten i mitten av gallret.
• Det rekommenderas att max. energinivå ställs in. Det är normalt att det övre värmeelementet inte alltid är tänt: Funktionen kontrolleras av en termostat.

PIZZA

• Använd programmet SAMTIDIG TILLAGNING för att grädda pizza på rätt sätt.
• Använd en form av lätt aluminium som ska placeras på det medlevererade gallret. Om du använder ugnspannan förlängs gräddningstiderna och det är svårt att erhålla en spröd pizza.
• Om du gräddar pizzor med mycket fyllning råder vi dig att lägga på mozzarellaosten efter halva gräddningstiden.

Tillagningstabell

Program	Livsmedel	Vikt (kg)	Tillagnings-läge på fals	Föruppvärmning (minuter)	Rekomm- derad temperatur	Tillag- ningstid (minuter)
Traditionell ugn	Anka	1	3	15	200	65-75
	Kalv- eller oxstek	1	3	15	200	70-75
	Flåskstek	1	3	15	200	70-80
	Mördegskakor	-	3	15	180	15-20
	Söta pajer	1	3	15	180	30-35
Samtidig tillagning	Pizza (på 2 falsar)	1	2 och 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamm	1	2	10	180	40-45
	Grillad kyckling + potatis	1+1	2 och 4	15	200	60-70
	Makrill	1	2	10	180	30-35
	Plumcake	1	2	10	170	40-50
	Petit choux (på 2 falsar)	0,5	2 och 4	10	190	20-25
	Kakor (på 2 falsar)	0,5	2 och 4	10	180	10-15
	Sockerkaka (på 1 fals)	0,5	2	10	170	15-20
	Sockerkaka (på 2 falsar)	1	2 och 4	10	170	20-25
	Salta pajer	1,5	3	15	200	25-30
Övre ugn	Tillagningsförbättringar	-	3/4	15	220	-
Grill	Sjögunga och blättisk	1	4	5	Max.	8-10
	Fiskspett	1	4	5	Max.	6-8
	Torskfilé	1	4	5	Max.	10
	Grillade grönsaker	1	3/4	5	Max.	10-15
	Kalvkotletter	1	4	5	Max.	15-20
	Kotletter	1	4	5	Max.	15-20
	Hamburgare	1	4	5	Max.	7-10
	Makrill	1	4	5	Max.	15-20
	Rostat bröd	4 st.	4	5	Max.	2-3
Gratinera	Grillad kyckling	1,5	2	5	200	55-60
	Blättisk	1,5	2	5	200	30-35

Denna gör att du kan programmera ugnen eller grillen för följande funktioner:

sätter igång senarelagd tillagning under en fastställd tid, sätter igång omedelbar tillagning under en fastställd tid, timer.

Hur du ställer in digitaluret

Efter nätanslutningen eller efter ett strömavbrott blinkar displayen på: 0.00

Tryck samtidigt på knapparna och och ställ därefter (inom 4 sekunder) in exakt klockslag med knapparna och.

Med knappen ökas tiden.

Med knappen minskas tiden.

Eventuella ändringar av tiden kan göras på två sätt:

1. Upprepa ovannämnda faser fullständigt.
2. Tryck på knappen och ställ därefter in tiden med knapparna och

Manuell funktion av ugnen

När du har ställt in tiden går programmeringen automatiskt till manuellt läge.

Notering: Tryck på knappen för att återställa den manuella funktionen efter varje "automatisk" tillagning.

Inställning av ljudsignalens volym

När du har valt och bekräftat inställningarna av klockan, med knappen går det att reglera volymen för ljudsignalen.

Start av senarelagd tillagning under en fastställd tid

Längden och sluttiden av tillagningen ska ställas in. Antag att displayen visar klockan 10.00

1. Vrid ugnens kommandovred till önskad funktion och temperatur (exempel: statistik ugn, 200 °C)
2. Tryck på knappen (inom 4 sekunder) och ställ därefter in önskad längd med knapparna och. Antag att du vill ställa in en tillagningstid på 30 minuter, då syns:

När inställningen är klar visas efter 4 sekunder aktuell tid med symbol , " , och texten "auto"

1. Tryck på knappen och därefter på knapparna och tills du ställt in önskad sluttid för tillagningen, t.ex. klockan 13,00.

1. När inställningen är klar visas efter 4 sekunder aktuell tid på displayen:

Den tända texten "auto" påminner om den utförda längd- och sluttidsprogrammeringen i automatisk funktion. Nu kommer ugnen att automatiskt sättas på klockan 12.30 så att tillagningen avslutas efter 30 minuter. När ugnen är på visas den lilla kastrullsymbolen tänd under hela tillagningstiden. När du trycker på knappen när som helst under användningen, visualiseras den tid som ställts in, när du trycker på knapp visas tillagningens sluttid.

När tillagningen är avslutad hörs en ljudsignal, tryck på vilken knapp som helst, med undantag av knapparna och för att avbryta signalen.

Omedelbar start med fastställd tid

Om du endast programmerar längden (punkt 1 och 2 av paragrafen "Senarelagd tillagning under en fastställd tid") påbörjas tillagningen omedelbart.

För att radera en redan programmerad tillagning

Tryck på knapp och med knapp återför du tiden till

och trycker därefter på knappen för manuell funktion

Timerfunktion

Med timerfunktionen ställer du in en tid från vilken nedräkningen börjar. Denna funktion kontrollerar inte påslagningen eller avstängningen av ugnen, den ger endast ifrån sig en ljudsignal när den inställda tiden förflutit. När du trycker på knapp visas:

Ställ därefter in önskad tid med knapparna och. När inställningen är klar startar tiden exakt på sekunden och på displayen visas aktuell tid.

När tiden förflutit hörs en ljudsignal som kan avbrytas genom att du trycker på vilken knapp som helst (med undantag av knapparna och) och symbolen slocknar.

• Inställda data kan ändras när som helst genom att du trycker på motsvarande knapp samt knappen + eller.
• När du raderar tillagningstiden raderas automatiskt även sluttiden av Funktionen och vice versa.
• Om det rör sig om ett programmerat Funktionssätt, accepterar inte utrustningen sluttillagningstider som föregår starten av de tillagningstider som utrustningen själv föreslår.

Utrustningen har projekterats och tillverkats i enlighet med gällande internationella säkerhetsföreskrifter.

Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant.

Säkerhet i allmänhet

• Denna utrustning har tillverkats för en icke-professionell användning i hemmet.
• Utrustningen ska inte installeras utomhus, inte ens om utrymmet är skyddat, eftersom det är mycket farligt att utsätta den för väder och vind.
• För att flytta utrustningen ska du alltid använda dig av de därtill avsedda handtagen som sitter på ugnens sidor.
• Rör inte utrustningen med bara fötter eller fuktiga händer och fötter.
• Utrustningen ska användas för att tillaga livsmedel, av endast vuxna personer och i enlighet med anvisningarna i denna bruksanvisning.
• Under användningen av utrustningen blir vissa värmeelement och vissa delar av ugnen mycket varma. Se till att inte vidröra dem och håll barn på säkert avstånd.
• Undvik att nätkabeln för andra hushållsmaskiner kommer i kontakt med varma delar på ugnen.
• Täpp inte till ventilationsöppningarna eller värmeutsläppen.
• Ta alltid tag i mitten på ugnsluckans handtag: Handtaget kan vara varmt på sidorna.
• Använd alltid ugnsvantar för att sätta in eller ta ur kokkärl ur ugnen.
• Lägg aldrig aluminiumfolie på ugnens botten.
• Ställ inte in brännbart material i ugnen: Om utrustningen startas oavsiktligt kan det antändas.
• Kontrollera alltid att vredet är i läge XXX när apparaten inte används.
• Ta inte ut stickkontakten ur vägguttaget genom att dra i elkabeln. Ta istället tag i stickkontakten.
• Utför inte rengörings- eller underhållsingrepp utan att först dra ut stickkontakten ur vägguttaget.
• I händelse av fel ska du aldrig utföra ingrepp på inre mekanismer för att utföra reparationer. Kontakta serviceverkstaden (Se Service).
• Ställ inte tunga föremål på öppen ugnslucka.
• Utrustningen ska inte användas av barn eller personer med psykiska eller fysiska handikapp, oerfarna personer eller personer som inte känner till produkten. Undantag kan göras om utrustningen används under översikt av en person som ansvarar för dessa personers säkerhet eller om erforderliga anvisningar har getts angående utrustningens funktion och användning i förväg.
• Undvik att barn leker med utrustningen.

Kassering

• Kassering av emballagematerial: Respektera gällande lokala föreskrifter, på så sätt kan emballaget återanvändas.
• Det europeiska direktivet 2002/96/EC gällande Waste Electrical and Electronic Equipment (WEEE - hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat.

Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Spara energi och respektera miljön

Genom att använda ugnen från sen eftermiddag till de första morgontimmarna, bidrar du till att minska elförbrukningsbelastningen för eldistributören. Med hjälp av funktionerna för programmering, i synnerhet Senarelagd tillagning (se Program), går det att planera användningen av ugnen i denna riktning. - Det rekommenderas att tillagningen GRILL och GRATINERA alltid sker med stängd lucka: Detta gör att man förutom bästa resultat erhåller en anmärkningsvärd energibesparing (cirka 10%). - Upprätthåll tätningslisterna i gott skick och rena så att de tätar ordentligt mot luckan och att inget värmeläckage förorsakas.

Frånkoppling av elströmmen

Innan något ingrepp utförs ska apparaten frånkopplas från elnätet.

• De yttre emaljerade delarna, delarna av rostfritt stål och tätningslisterna av gummi kan rengöras med en svamp som fuktas med ljummet vatten och mild tvål. Om det är svårt att ta bort fläckarna ska specifika produkter användas. Vi råder dig att skölja rikligt och torka efter rengöringen. Använd inte skurpulver eller frätande ämnen.
• Insidan av ugnen ska göras ren (helst efter varje gång som ugnen har använts) medan den fortfarande är ljummen. Använd varmt vatten och rengöringsmedel. Skölj därefter och torka av med en mjuk trasa. Undvik slipande rengöringsmedel.
• Tillbehören kan rengöras precis som normalt diskgods (även i diskmaskin), med undantag för glidskenorna.
• Använd aldrig ångtvättar eller högtryckstvättar för att göra rent utrustningen.

Rengöring av luckan

Rengör glaset på ugnsluckan med produkter och svampar som inte är slipande och torka av med en mjuk trasa. Använd inte grova slipande material eller metallskrapor som kan repa ytan och göra att glaset spricker. För en noggrann rengöring kan ugnsluckan tas bort.

1. Öppna ugnsluckan fullständigt (se figuren).

1. Höj upp och vrid på hakarna som sitter på de två gångjärnen (se figuren).

1. Ta tag i de två yttre sidorna på luckan. Stäng luckan långsamt, men inte fullständigt. Dra sedan luckan mot dig så att den dras ur sitt läge (se figuren). Montera tillbaka luckan genom att utföra den ovannämnda proceduren i omvänd ordning.

Byte av lampan

Gör på följande sätt för att byta ut ugnsbelysningen:

1. Skruva loss glaslocket på lamphållaren.
2. Skruva loss lampan och byt ut den mot en lampa med samma egenskaper: effekt 25 W, sockel E 14.
3. Montera tillbaka glaslocket (se figuren).

Service

Uppge:

• Meddelandet som visas på displayen.
• Maskinmodell (Mod.)
• Tillverkningsnummer (S/N)

Den sistnämnda informationen anges på märkskylten som sitter på utrustningen och/eller emballaget.

Dansk, 31

Norsk, 41

Svenska, 51

English, 61

FB 52 C.1 /HA

FB 52 C.1 IX TD /HA

FB 52 C.2 /HA

FB 52 C.2 IX /HA

FB 52 C.2 IX TD /HA

FB 52 AC.1 /HA

FB 56 C.2 /HA

FB 56 C.2 IX /HA

FB 56 C.2 IX TD /HA

Innehåll

Installation, 62-63

Positionering
