Produkttyp	Värmeelement
Märke	Havsö
Modell	Carolina 1.1
Mått (H x B x D)	600 x 400 x 80 mm
Vikt	2.5 kg
Strömförsörjning	230 V ~ 50 Hz
Effektförbrukning	1500 W
Värmetyp	Konvektion med fläkt
Termostatstyrning	Justerbar digital termostat
Timer	Programmerbar timer 24 timmar
Säkerhetsfunktioner	Överhettningsskydd, tippskydd, barnlås
Material	Stålhölje med pulverlackering
Färg	Vit
Montering	Väggmonterad eller fristående
IP-klass	IP24 (stänktät)
Ljudnivå	< 35 dB
Rengöring	Torka av med fuktig trasa; använd inte slipande rengöringsmedel
Garanti	2 år
Ingående tillbehör	Väggmonteringssats, användarmanual

Vanliga frågor - Carolina 1.1 Havsö

Hur installerar jag Havsö Carolina 1.1?

Carolina 1.1 kan väggmonteras eller användas fristående. För väggmontering, använd medföljande sats och se till att den är fäst på en solid vägg minst 30 cm från golv och tak.

Vad är effektförbrukningen för denna värmare?

Den fungerar på 1500 W (max) vid 230 V. Energiförbrukningen varierar med termostatinställningarna.

Är värmaren säker för badrumsanvändning?

Ja, den har IP24-klassning, vilket innebär att den är stänktät. Den bör dock inte placeras direkt i duschzonen.

Hur ställer jag in timern?

Tryck på timer-knappen och använd pilknapparna för att ställa in önskade på/av-perioder. Timern kan programmeras upp till 24 timmar.

Vad gör barnlåset?

Barnlåset inaktiverar kontrollpanelens knappar för att förhindra oavsiktliga ändringar. Håll låsknappen intryckt i 3 sekunder för att aktivera/avaktivera.

Kan jag använda en förlängningssladd med denna värmare?

Nej, förlängningssladdar rekommenderas inte eftersom de kan överhettas. Anslut alltid värmaren direkt till ett vägguttag.

Hur rengör jag värmaren?

Koppla ur värmaren och låt den svalna. Torka av utsidan med en mjuk fuktig trasa. Använd inte vatten, lösningsmedel eller slipande rengöringsmedel.

Vad ska jag göra om värmaren stängs av oväntat?

Kontrollera om överhettningsskyddet har aktiverats: värmaren kan ha fallit omkull eller luftflödet kan vara blockerat. Ta bort hinder och återställ genom att koppla ur i 5 minuter.

Är värmaren lämplig för stora rum?

Carolina 1.1 är designad för rum upp till 20 m². För större utrymmen kan flera enheter eller en modell med högre kapacitet behövas.

Var hittar jag reservdelar?

Reservdelar som termostater eller värmeelement kan beställas från Havsös auktoriserade återförsäljare. Kontrollera användarmanualen för artikelnummer.

BRUKSANVISNING Carolina 1.1 Havsö

Förläng kvällarna på terassen

Svenska

Innehåll och montering 4–5

Användning 6-7

Rengöring 8

Säkerhetsanvisningar 9–10

Info 11

English

Förläng kvällarna på terassen

Innehåll och montering

Läs igenom hela bruksanvisningen innan du monterar värmaren och bestämmer dig för var den ska sättas upp. Läs instruktionerna noga, så att värmaren installeras, används och underhålls korrekt, enligt beskrivningen i bruksanvisningen. Spara bruksanvisningen som referens.

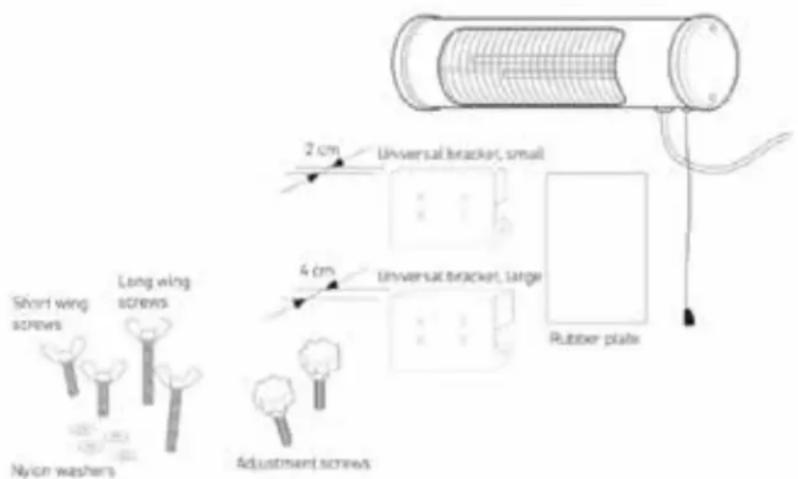

Innehållet i förpackningen

• 1 st. infrarödvärmare
• 1 st. universalfäste, litet
• 1 st. universalfäste, stort
- 1st. gummiplatta
• 2 st. justeringsskruvar
• 2 st. långa vingskruvar
• 2 st. korta vingskruvar
• 4 st. nylonbrickor

1. Fästenas baksida är böjbar för att underlätta installationen. Läs efterföljande sidor för att avgöra var värmaren ska placeras.

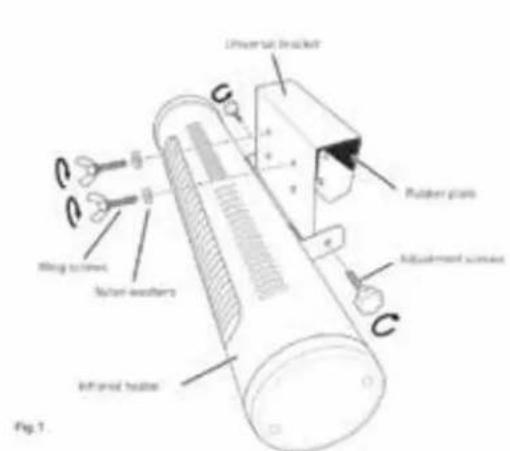

2. När du har valt plats och fäste klipper du till gummiplattan till rätt storlek och placerar på insidan av fästet. Se till att du inte täcker några av hålen för vingskruvarna. Detta förhindrar skador och rost och tillser att värmaren sitter som den ska. Se figur 1.
3. Skruva fast fästet i värmaren med justeringsskruvarna. Se figur 1.
4. Du kan nu montera infravärmaren där du vill ha den.
5. Vinkla värmaren så att avståndet till föremål/ytor i närheten är minst 10 cm i alla riktningar. Du vinklar värmaren med hjälp av justeringsskruvarna och genom att vrida på universalfästet. Se figur 2 och 3.

Innehåll och montering

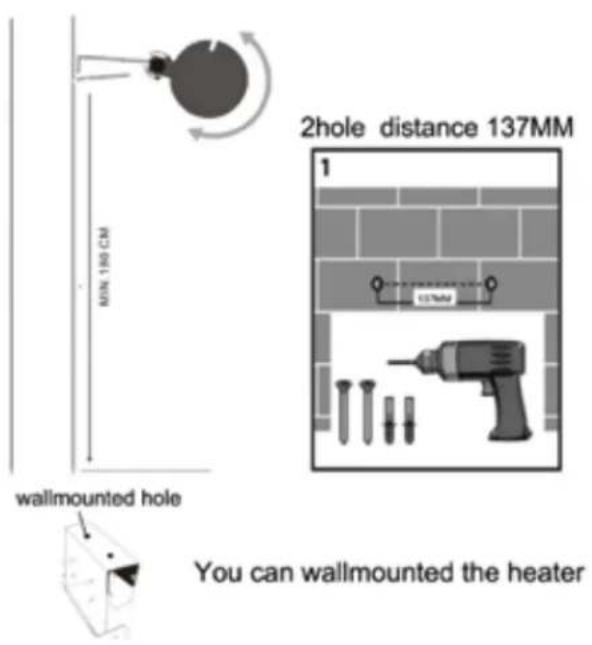

1. Du kan böja baksidan av fästet runt ett rör eller en bjälke och sedan fästa det säkert med vingskruvarna. Se till att dra åt skruvarna ordentligt. Använd nylonbrickorna mellan skruvarna och fästet för att motverka risken för rost. Se figur 1.
2. Anslut kontakten till ett jordat 230 V-uttag. Vi rekommenderar att du använder jordfelsbrytare.
3. Dra i snöret för att sätta på och stänga av infravärmaren. Se figur 4.

Värmaren är avsedd för utomhusbruk. Med hjälp av universalfästet kan du placera den exempelvis under en markis eller i ett partytält. Du kan fästa värmaren runt ett rör eller bjälke med en diameter på högst 4 cm. Välj fäste beroende på var du tänker montera värmaren. Värmaren måste placeras på minst 10 cm avständ från andra föremål. Tänk på att också ovan- och baksidan bir varma.

Varning! Du måste på se till att det finns utrymme för värme-strålningsområdet!

Förslag på var du kan placera värmaren

Partytält:

- Du måste se till att värmaren inte kommer i kontakt med kanten av tältduken. Värmaren ska antingen hängas ner under kanten eller vinklas med hjälp av fästet så att avståndet till kanten är minst 10 cm. Var noga med att dra åt vingskruvarna så att värmaren är stabil. Se figur 5.

Användning

• Om tältet har väggar måste du montera värmaren med fästet så att avständet till väggen blir minst 10 cm. Var noga med att dra åt vingskruvarna.
• Värmaren kan monteras på något av rören i taket. Den vinkel som då uppstår är inget problem bara du drar åt vingskruvarna så att värmaren sitter ordentligt.
• Avständet till tältduken måste hela tiden vara minst 10 cm.

• Du kan montera värmaren under en markis, på en av armarna eller på väggstativet. Se figur 6.
• Se till att ingen duk hänger ner på värmaren. Avståndet mellan värma- ren och markisduken ska vara minst 10 cm. Se figur 7.
• Beroende på hur du monterar finns det en risk att värmaren kommer för nära markisduken när markisen dras in. Du måste därför alltid stänga av värmaren och låta den svalna innan du drar in markisen.

Rengöring

Viktig information om placering och användning av värmaren

• Kom ihåg att värmaren blir mycket varm när den används, även ovan-sidan och baksidan. Se till att du har ett avständ på minst 10 cm till närmaste föremål.
• Placera värmaren på ett säkert ställe, så att den inte hänger i vägen och inte kan nås av barn.
• Avståndet mellan värmaren och andra föremål måste vara minst 10 cm, så att de inte skadas eller missfärgas.
• Stäng alltid av värmaren när den inte används (dra i snöret). Dra ur kontakten och låt värmaren svalna.

Rengöring och förvaring

• Rengör värmaren med jämna mellanrum och innan du ställer undan den för säsongen.
• Stäng av värmaren genom att dra i snöret och dra ur kontakten. Låt den svalna innan du rengör och förvarar den.
• Använd en torr duk när du rengör höljet. Använd inte vatten, vax, polermedel eller rengöringsmedel.
• Förvara värmare i ett torrt utrymme med god luftväxling. Rengör värmaren med jämna mellanrum och innan du ställer undan den för säsongen.
• Stäng av värmaren genom att dra i snöret och dra ur kontakten. Låt den svalna innan du rengör och förvarar den.
• Använd en torr duk när du rengör höljet. Använd inte vatten, vax, polermedel eller rengöringsmedel.
• Förvara värmare i ett torrt utrymme med god luftväxling.

• Läs bruksanvisningen noga innan du använder värmaren första gången och spara den så att du kan titta i den vid behov.
• Tänk på att värmaren blir het när du sätter på den. Rör inte några av de varma ytorna.
• Var extra uppmärksam om det finns barn i närheten.
• Låt inte värmaren stå på utan övervakning.
• Dra alltid ur kontakten när värmaren inte används.
• Använd inte värmaren om kontakten eller sladden är skadad eller om värmaren inte fungerar som den ska.
• Värmaren kan användas både inomhus och utomhus under uppsikt.
• Värmaren måste anslutas till ett jordat uttag.
• Jordfelsbrytare rekommenderas som en extra säkerhetsåtgård.
• Värmaren får inte användas i närheten av badrum, duschar eller pooler.
• För inte in föremål innanför gallret – du kan få en elektrisk stöt.
• Se till att avståndet mellan värmaren och antändliga föremål är minst 10 cm.
• Täck inte över värmaren medan den är på.
• Värmaren kan bli överhettad om du täcker över den med något.
• Använd inte värmaren i utrymmen där bensin, färg eller andra lättantändliga vätskor förvaras.

• Använd bara värnaren för det avsedda ändamålet.
• Låt värmaren svalna innan den ställs undan.
• Anslut inte värmaren till utrustning som automatiskt slår på/stänger av den, till exempel en timer eller ett termostat.
• Om sladden skadas ska den ersättas av elektriker.
• Värmaren får inte användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental förmåga eller som saknar erfarenheter och kunskaper om de inte får hjälp av någon som ansvarar för deras säkerhet.
• Barn måste hållas under uppsikt när värmaren används och får inte leka med den.
  • Värmaren är IPX4-klassad.

Reklamation

Enligt lag måste produkten vid reklamation återlämnas till inköpsstället tillsammans med kvittot. Användaren ansvarar för skador som uppstått på grund av att värmaren använts på annat sätt än det avsedda eller för att användaren inte följt denna bruksanvisning.

Tekniska data

Spänning: 230 V – 50 Hz

Effekt: 600W/1200 W

Säkerhetsklass: IPX4
