BRUKSANVISNING Frida 1.1 Havsö

Säkerhetsföreskrifter 4-8

Redskap....9

Produktöversikt 10

Installation....11

Användning 12

Felsökning 13

Underhåll 14

Specifikationer 14

Övrig information.... 15

English

Safety precautions....16-20

Utensils....21

Product overview....22

Installation....23

Operation....24

Troubleshooting 25

Maintenance 26

Läs igenom alla instruktioner noggrant och spara dem för framtida bruk. Följer du instruktionerna kommer du att kunna ha glädje av din mikrovågsugn i många år.

FÖRSIKTIGHETSÅTGÄRDER FÖR ATT UNDVIKA EXPONERING FÖR MIKROVÅGOR

– Försök inte starta mikrovågsugnen med luckan öppen då det kan orsaka skadlig exponering för mikrovågor. Det är viktigt att du inte skadar eller mixtrar med säkerhetsspärrarna.
- Placera inga föremål mellan fronten och luckan och håll tätningsytorna rena från smuts och rester från rengöringsmedel.
- WARNING: Om luckan eller tätningen är skadad får mikrovågsugnen inte användas förrän den har reparerats av behörig servicetekniker.

OBS!

- Om apparaten inte underhålls och rengörs ordentligt kan ytskiktet försvagas, apparatens livslängd förkortas och farliga situationer kan uppstå.

VIKTIGA SÄKERHETSINSTRUKTIONER

Vidtag följande försiktighetsåtgärder för att minska risken för brand, elstötar, personskador och exponering för mikrovågor:

– Varning: Vätskor och livsmedel får inte värmas i förslutna behållare då detta kan få dem att explodera.
- Varning: För att undvika olyckor får endast behörig servicetekniker utföra serviceåtgärder och reparationer som kräver att höljet som skyddar mot exponering för mikrovågor avlägsnas.
- Apparaten får användas av barn från 8 år och personer med fysisk eller psykisk funktionsnedsättning, eller med bristande erfarenhet och kunskap, såvida de hålls under uppsikt eller instrueras i hur apparaten används på ett säkert sätt och förstår

SÄKERHETSFÖRESKRIFTER

riskerna med användning.

– Barn får inte leka med apparaten. Rengöring och underhåll bör inte utföras av barn under 8 år och bör alltid ske under vuxens tillsyn.
– Placera mikrovågsugnen och sladden utom räckhåll för små barn.
- Använd endast köksredskap som är rekommenderade för mikrovågsugnar.
- Mikrovågsugnen ska rengöras regelbundet och eventuella matrester avlägsnas.
– Vid uppvärmning av mat i plast- eller pappersbehållare, håll ett öga på ugnen för att upptäcka eventuell brand.
– Om rök avges från mikrovågsugnen, stäng av den och dra ur sladden och håll luckan stängd för att kväva eventuella lågor.
– Tillaga inte maten för länge.
– Använd inte mikrovågsugnen som förvaringsplats.
– Förvara inte bröd, kakor eller liknande inuti mikrovågsugnen.
– Avlägsna påsförslutare och handtag i metall från pappers- och plastbehållare/-påsar innan påsarna placeras i mikrovågsugnen.
- Placera och installera mikrovågsugnen i enlighet med installationsanvisningarna.
– Värm inte råa eller hela hårdkokta ägg i mikrovågsugnen då de kan explodera, även efter att uppvärmningen avslutats.
- Apparaten är endast avsedd för användning i hemmet eller liknande miljöer såsom:

- personalmatsalar

- hotellrum och liknande

- lantgårdar

- värdshus och liknande

- Om strömkabeln skadas ska den bytas ut av tillverkaren, dennes serviceombud eller annan behörig person för att undvika fara.

SÄKERHETSFÖRESKRIFTER

• Apparaten får inte förvaras eller användas utomhus.
• Apparaten får inte användas nära vatten, i en fuktig källare eller i närheten av en pool.
  – Mikrovågsugnens ytor kan bli mycket varma när apparaten är igång.
  – Ytorna kan mycket väl kännas varma under användning. Håll strömkabeln borta från uppvärmda ytor och täck inte för ventilationsöppningarna.
  – Låt inte strömkabeln hänga ner över bords- eller bänkkanter.
• Om mikrovågsugnen inte hålls ren kan ytskiktet försämras vilket kan få en negativ inverkan på apparatens livslängd och ge upphov till stor fara.
  – Innehållet i nappflaskor och barnmatsburkar bör röras om och temperaturen kontrolleras innan matning för att undvika att barnet bränner sig.
  – Mikrovågsuppvärmning av vätskor kan resultera i fördröjd överkokning, därför måste behållaren hanteras varsamt.
• Den här apparaten är inte avsedd att användas av personer (inklusive barn) med fysisk eller psykisk funktionsnedsättning, eller med bristande erfarenhet och kunskap, såvida inte en person som ansvarar för deras säkerhet övervakar eller instruerar dem i hur apparaten ska användas.
  – Barn bör hållas under uppsikt så att de inte leker med apparaten.
  – Apparaten är inte avsedd för koppling till extern timer eller fjärrstyrningssystem.
  – Mikrovågsugnens ytor kan bli mycket varma under användning. Små barn bör hållas på avstånd.
  – Apparaten får inte utsättas för ångrengöring.
• Apparaten blir mycket varm under användning. Undvik att vidröra värmeelementen inuti ugnen.
• Använd endast sticktermometer som rekommenderats för den här mikrovågsugnen (gäller mikrovågsugnar utrustade för

SÄKERHETSFÖRESKRIFTER

användning av sticktermometer).

– Om mikrovågsugnen är försedd med en dekorationslucka ska den vara öppen när mikrovågsugnen används.
– Mikrovågsugnen bör placeras så att baksidan vetter mot en vägg.
- Mikrovågsugnen får inte placeras inuti ett skåp.
– Mikrovågsugnen är avsedd för uppvärmning av mat och drycker. Torkning av mat eller kläder samt uppvärmning av värmedynor, tofflor, handdukar och liknande kan ge upphov till skador, gnistbildning och brand.

FÖR ATT MINSKA RISKEN FÖR PERSONSKADOR, JORDA APPARATEN.

FARA - RISK FÖR ELSTÖTAR

Vidröring av vissa invändiga komponenter kan leda till allvarliga personskador eller dödsfall. Plocka inte isär apparaten.

WARNING - RISK FÖR ELSTÖTAR

– Felaktig jordning kan resultera i elstötar.
- Apparaten måste jordas. Jordning minskar risken för elstötar i händelse av kortslutning genom att leda bort strömmen.
– Den här mikrovågsugnen är utrustad med en jordledning och jordad stickkontakt.
- Kontakten måste anslutas till ett korrekt installerat och jordat eluttag.
– Rådfråga en kvalificerad elektriker eller servicetekniker om du inte förstår instruktionerna för jordning eller om du är osäker på om apparaten är korrekt jordad.
– Om förlängningssladd behövs, använd endast en jordad kabel
- En kort strömkabel medföljer för att minska risken för att man trasslar in sig i eller snubblar. Om en längre strömkabel eller en förlängningssladd används ska:

SÄKERHETSFÖRESKRIFTER

• Elangivelsen på den längre strömkabeln eller förlängningssladden motsvara elangivelsen på mikrovågsugnen.
• Förlängningssladden vara en jordad kabel.
• Den längre strömkabeln placeras så att den inte hänger ut över en bords- eller bänkkant där någon kan råka snubbla över den eller ett barn kan råka dra i den.

VAR FÖRSIKTIG - RISK FÖR PERSONSKADA

• För att undvika olyckor får endast behörig servicetekniker utföra serviceåtgärder och reparationer som kräver att höljet som skyddar mot exponering för mikrovågor avlägsnas.
  – Se instruktionerna för "Material som kan" respektive "inte bör användas i mikrovågsugn." De finns icke-metalliska redskap som inte lämpar sig för användning i mikrovågsugn. Om du är osäker på om du kan använda ett redskap kan du testa det genom att göra så här:

Redskapstest:

• Fyll en mikrovågssäker behållare med 250 ml kallt vatten och ställ in i mikrovågsugnen tillsammans med redskapet.
• Värm på full effekt i 1 minut.
• Känn försiktigt på redskapet. Om redskapet är hett, använd det inte i mikrovågsugnen.
• Överskrid inte uppvärmningstiden på 1 minut.

REDSKAP

Material som kan användas i mikrovågsugn

Material Kommentar
Aluminiumfolie Endast övertäckning. Små mängder aluminiumfolie får användas för att täcka över tunna kött- eller kycklingbitar för att hindra dem från att bli överkokta. Gnistbildning kan uppstå om folien kommer för nära väggama i mikrovågsugnen. Folien bör placeras minst 2,5 cm från väggama.
Brynpanna Följ tillverkarens instruktioner. Brynpannans botten måste vara minst 5 mm ovanför glastallriken. Felaktig användning kan leda till att glastallriken spricker.
Porslin Endast mikrovågssåkort. Följ tillvorkarons instruktioner. Använd inte spruckot eller kantstött gods.
Glasburkar Ta alltid av locket. Används endast för att värma upp maten tills den precis blir varm. De flesta glasburkar är inte värmetäliga och kan gå sönder.
Glasgods Endast värmetåligt gods. Se till att godset inte har några metallkanter. Använd inte sprucket eller kantstött gods.
Stekpåsar Följ tillverkarens instruktioner. Använd inte påsförslutare i metall. Perforera påsen så att ångan kan komma ut.
Papperstallrikar och -muggar	Endast för tillagning/uppvärmning under kort tid. Lämna inte mikrovågsugnon oövervakad under användning.
Hushållspapper Används för att täcka över mat vid uppvärmning och för att absorbera fött. Används under uppsikt, endast för tillagning under kort tid.
Papp Används som lock för att fömindra stänk eller vid ångkokning.
Plast Endast mikrovågssåker. Följ tillvorkarons instruktioner. Ska vara märkt mikrovågssåker. Vissa plastbehållare blir mjuka när maten inuti blir varm. Kokpåsar och förslutna påsar bör perforeras enligt anvisningarna på förpackningen.
Plastfolie Används för att täcka över mat vid tillagning. Låt inte plastfolien komma i kontakt med maten.
Termometrar Endast mikrovågssäkra (kött- och godistermometrar).
Smörgåspapper Används som lock för att förhindra stänk och för att bevara fuktighet.

Material som inte bör användas i mikrovågsugn

Material Kommentar
Aluminiumform Kan orsaka gnistbildning. Lägg över maten i en mikrovågssäker behållare.
Köksredskap av metall eller mod metalldotaljør	Metall avskärmar maten från mikrovågoma. Metalldetaljer kan orsaka gnistbildning.
Kärl av metall eller med metalldekor	Metalldekor kan orsaka gnistbildning.
Påsförslutare i metall	Kan orsaka gnistbildning och brand i mikrovågsugnen.
Papperspåsar	Kan orsaka brand i mikrovågsugnen.
Skumplast	Skumplast kan smälta eller förorona vätskan i behållaron vid exponering för höga temperaturer.
Trå	Trå torkar ut när det används i mikrovågsugnen vilket kan leda till sprickor.

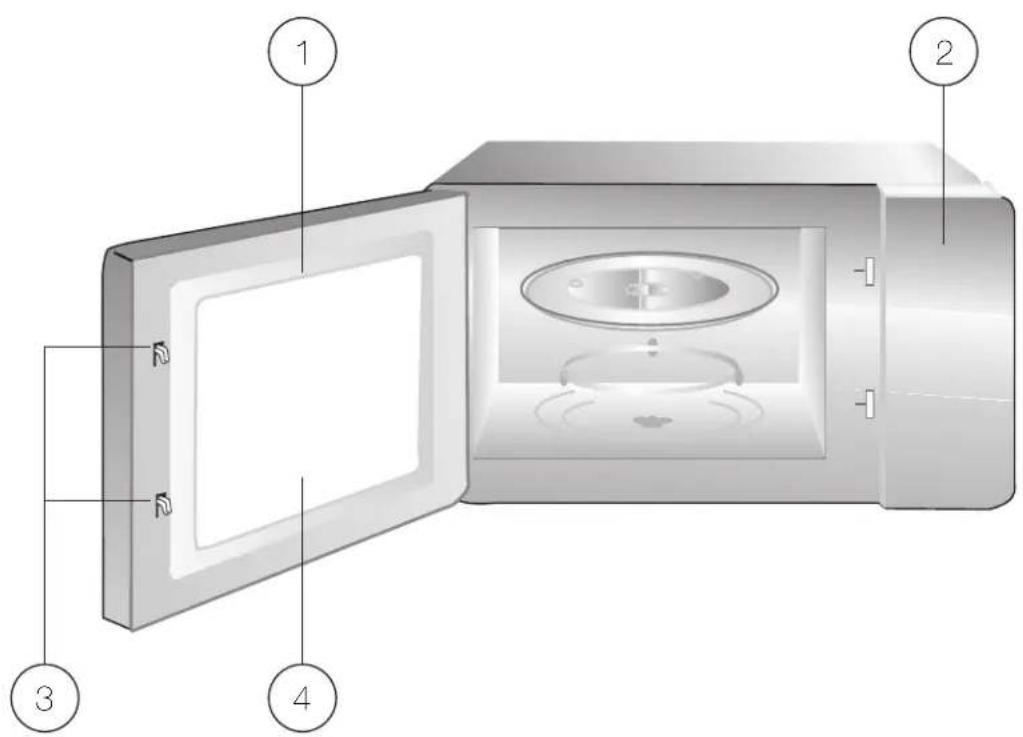

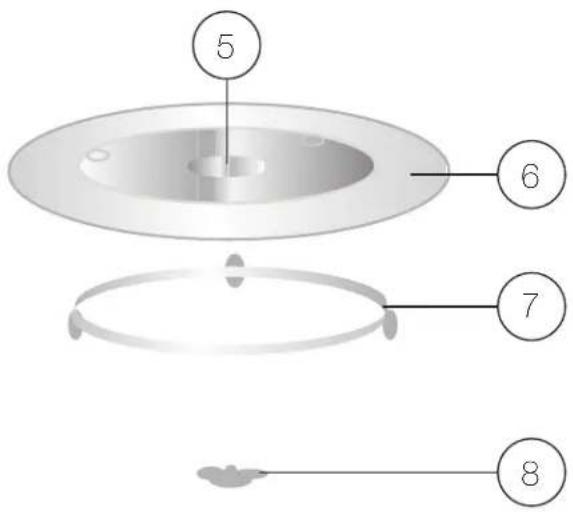

PRODUKTÖVERSIKT

1. Lucka
2. Kontrollpanel
3. Säkerhetsspärrar

4. Ugnsfönster

5. Urtag (undersida)

6. Glastallrik
7. Rotationsring
8. Drev

1. Placera aldrig glastallriken upp och ned. Glastallriken måste kunna röra sig fritt.
2. Både glastallriken och rotationsringen ska användas vid tillagning.
3. Mat och matbehållare ska alltid placeras på glastallriken vid tillagning.
4. Om glastallriken eller rotationsringen spricker eller går sönder, kontakta närmaste auktoriserade servicecenter.

5 6 7 8

INSTALLATION

– Avlägsna allt packmaterial och alla tillbehör. Kontrollera att mikrovågsugnen inte har några bucklor eller andra skador och att luckan är hel. Använd inte mikrovågsugnen om den är skadad.

– Hölje: Avlägsna eventuell skyddsfilm från mikrovågsugnens hölje. Ta inte bort det ljusbruna Mica-skyddet som sitter inuti mikrovågsugnen för att skydda magnetronen.

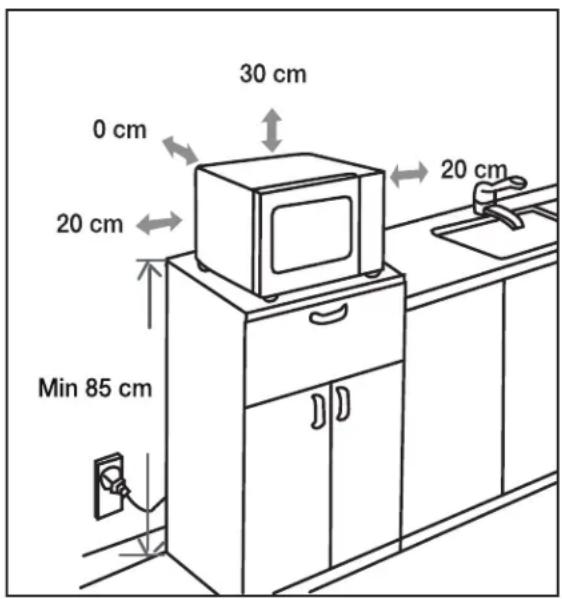

Installation

1. Välj en plan yta där det finns tillräckligt med utrymme för ventilationsöppningarna.
2. Mikrovågsugnen ska placeras på minst 85 cm höjd.
3. Mikrovågsugnen bör placeras så att baksidan vetter mot en vägg. Lämna ett fritt utrymme på minst 30 cm ovanför mikrovågsugnen och minst 20 cm mellan mikrovågsugn och vägg i sidled.
4. Ta inte bort fötterna från mikrovågsugnens undersida.

5. Blockering av ventilationsöppningarna kan leda till skador på mikrovågsugnen.

6. Placera mikrovågsugnen så långt från radio- och TV-apparater som möjligt. När mikrovågsugnen är igång kan mikrovågorna orsaka störningar i radio- eller TV-mottagningen.

7. Anslut mikrovågsugnen till ett jordat eluttag. Se till att spänningen och frekvensen stämmer överens med spänningen och frekvensen på märkplåten.

30 cm 0 cm 20 cm 20 cm Min 85 cm

WARNING: Placera inte mikrovågsugnen ovanför en spis eller annan värmeavgivande apparat. Om mikrovågsugnen placeras nära eller ovanför en värmekälla kan den skadas och garantin gäller då inte.

MIKROVÅGSUGNENS YTOR KAN BLI MYCKET VARMA UNDER ANVÄNDNING

ANVÄNDNING

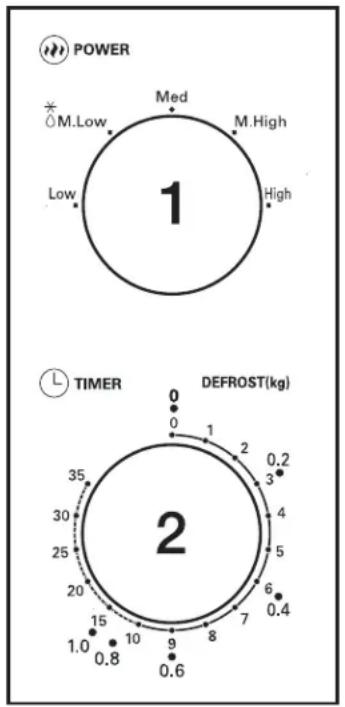

Kontrollpanel

1. Ställ in tillagningseffekten genom att vrida POWER-vredet (1) till önskad nivå.
2. Ställ in tillagningstiden genom att vrida TIMERvredet (2) till önskad tid.
3. Mikrovågsugnen startar automatiskt när önskad effekt och tidsinställning angivits.
4. När tillagningstiden löpt ut avges en signal och mikrovågsugnen stannar.
5. Ställ alltid in timern på "0" när mikrovågsugnen inte används.

Obs! Innan du tar ut mat ur mikrovågsugnen, se till att strömmen är avstängd genom att vrida TIMER-vredet till "0" (noll). Om du inte gör det, och om du kör mikrovågsugnen tom, kan det orsaka överhettning och skador på magnetronen.

POWER M.Low Med M.High 1 High L TIMER DEFROST(kg) 2 0 1 2 3 4 5 6 7 8 9 0.2 0.4 0.6 0.8 1.0 15 10 9 8 7 6 5 4 3 2 1 0.2 0 1 *

Funktion/effekt Uteffekt Användning
Low 17 % mikrovågor	Mjuka upp glass
Med. Low (Defrost) 33 % mikrovågor Soppa, stuvning, mjuka upp smör eller upptining
Med. 55 % mikrovågor Stuvning, fisk
Med. High 77 % mikrovågor Ris, fisk, kyckling, köttfärs
High 100 % mikrovågor Uppvärmning, mjölk, koka vatten, grönsaker, dryck

FELSÖKNING

Normalt:

Mikrovågsugnen stör TV-mottagningen Radio- och TV-mottagning kan störas när mikrovågsugnen är igång. Detta påminner om den störning som små elektriska apparater, t.ex. mixerapparater, dammsugare och fläktar, kan orsaka. Det är normalt.

Svag ugnsbelysning Vid tillagning på låg effekt kan ugnsbelysningen bli svag. Det är normalt.

Kondens på luckan, varm luft ut genom ventilationsöppningarna Vid tillagning kan maten avge ånga. Det mesta kommer ut genom ventilationsöppningarna. En del ånga kan dock ackumuleras på svala ytor som ugnsluckan. Det är normalt.

Ugnen startades av misstag när den var tom Det är inte tillåtet att låta ugnen vara igång när den är tom. Det är mycket farligt.

Felsökning

Problem Möjlig orsak Åtgärd
Det går inte att starta ugnen	Strömkabeln sitter inte i ordentligt.	Dra ur strömkabeln. Sätt sedan i den igen efter 10 sekunder.
	En säkring har gått eller en jordfelsbrytare har brutit strömmen.	Byt ut säkringen eller återställ strömbrytaren.
	Fel på eluttaget. Testa eluttaget med hjälp av en annan elektrisk apparat.
Ugnen värmer inte upp maten	Luckan är inte helt stängd.	Stäng luckan helt.
Den roterande tallriken för oljud när mikrovågsugnen används	Smuts på rotationsringen och ugnens botten.	Se "Rengöring" för anvisningar om rengöring av smutsiga delar.

UNDERHÅLL

Rengöring

1. Koppla alltid från enheten från eluttaget innan du utför någon rengöring eller underhåll.
2. Rengör mikrovågsugnen invändigt med en lätt fuktad trasa efter varje användning.
3. Diska de lösa delarna.
4. Luckan, spärren och omgivande delar ska rengöras noggrant med en fuktig trasa när de blivit smutsiga.
5. Använd inga starka, frätande rengöringsmedel eller vassa metallskrapor för att göra rent luckglaset då det kan repa ytan och leda till att glaset splittras.
6. Rengöringstips! För enklare avlägsning av matrester som kan ha fastnat på väggarna: Blanda saften från en halv citron i en skål med 300 ml vatten och värm upp på full mikrovågseffekt i 10 minuter. Torka ur mikrovågsugnen invändigt med en mjuk, torr trasa.

SPECIFIKATIONER

Modellnummer Frida 1.1
Strömförsörjning AC 230 V, 50 Hz
Ineffekt (mikrovågor) 1050 W
Uteffekt (mikrovågor) 700 W
Ugnsvolym 20 liter
Glastallrikens diameter ∅ 25,5 cm
Yttermått 440 x 330 x 259 mm
Vikt 10,33 kg

ÖVRIG INFORMATION

Miljö

Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information.

Den här symbolen på produktens förpackning innebär att materialet är återvinningsbart.

Lag och säkerhet

Detta märke finns på produkten och i manualen för att visa att den uppfyller de europeiska säkerhets- och elektromagnetiska kraven. Denna produkt är tillverkad enligt gällande regler för elektromagnetiska fält (EMF), vilket innebär att den är säker att använda så länge säkerhetsanvisningarna följs. Produkten är tillverkad enligt gällande EU-lagstiftning, som begränsar användning av skadliga ämnen i elektriska och elektroniska produkter.

Förbehåll

Vi förbehåller oss rätten att justera eventuella tryckfel samt fortlöpande ändra och förbättra produkten och medföljande material.
