BRUKSANVISNING QSG7238 Husqvarna-Electrolux

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

Innehåll

Säkerhetsföreskrifter

	Installation 3
	Barnsäkerhet 3
	Säkerhet under användning 3
	Så här undviker du skador på spisen 3
	Skötsel och rengöring 4
	Uppackning 4

Beskrivning av produkten

Översikt 5

Beskrivning av kontrollpanelen 5

Häll - översikt 6

Ugnens utrustning, övre ugn 6

Ugnsutrustning, undre ugnen 6

Tillbehör 7

Teleskopstegar 8

Före första användning 9

Inställning och ändring av klockan	9
Bränn av ugnen	9
Funktionslås	10
Luckspärren	10
Kylfläkt	11

Användning av keramikhällen 11

Ändring av zonstorlek	11
Val av kastrull/stekpanna	11

Användning av ugnen 12

Praktisk användning	12
Principen för varmluft	12
Ugnens funktioner	12
Matlagningstermometer	13
Klockfunktioner	15

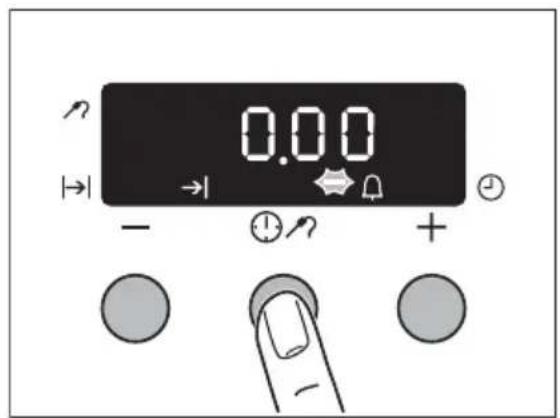

Signalur	16

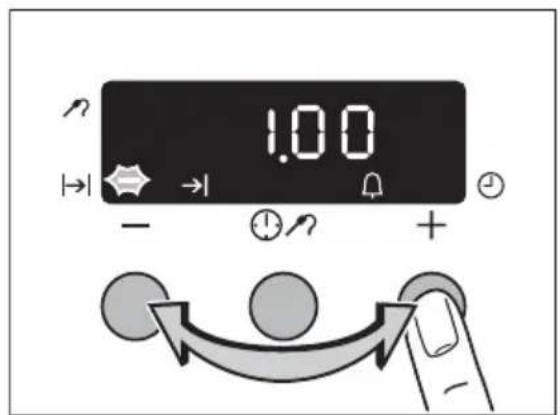

Koktid 3 17

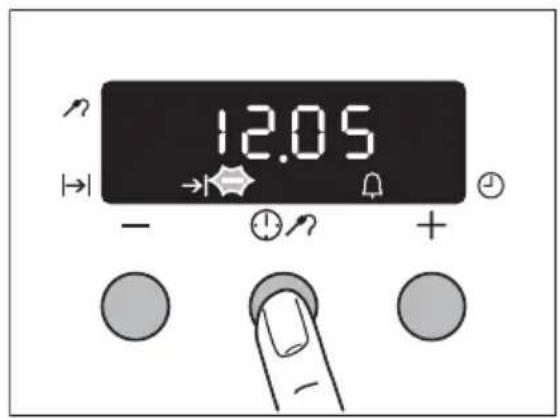

Stopptid 18

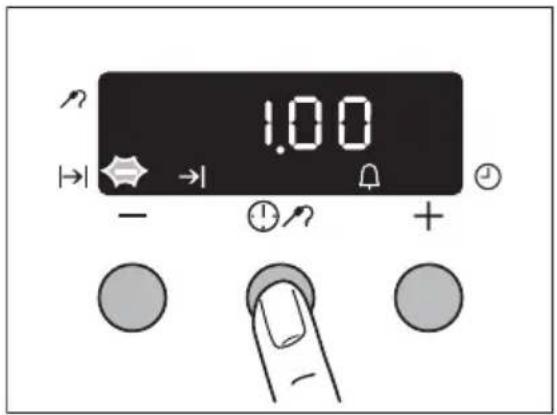

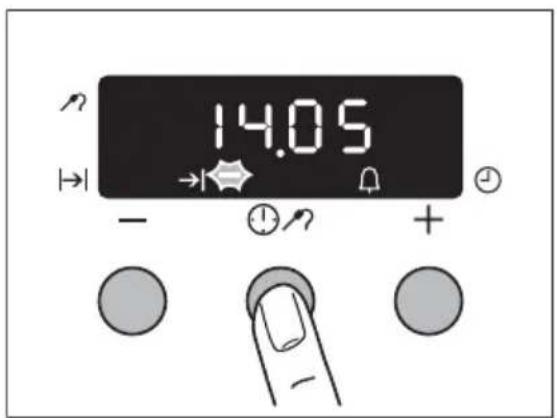

Koktid och Stopptid kombinerat 19

Tips, tabeller och råd 20

Skötsel och rengöring 23

Rengöringsprodukter 23

Utvändig rengöring 23

Vred och Handtag 23

Rengöring av hällen 23

Daglig rengöring 24

Ta bort envisa fläckar 24

Ta bort inbränd mat 24

Den släta emaljen 26

Ugnslucka 26

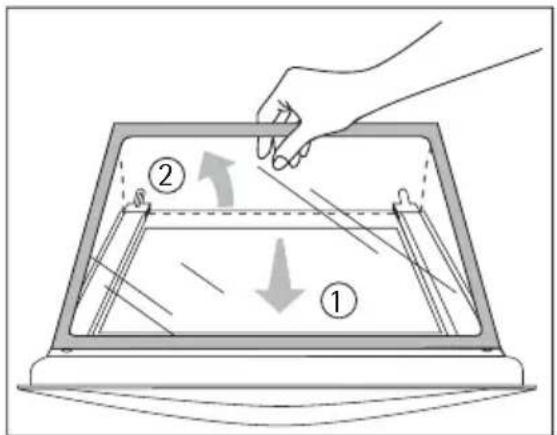

Ugnsluckans glas 27

Tillbehör 28

Non-stick behandlade tillbehör 28

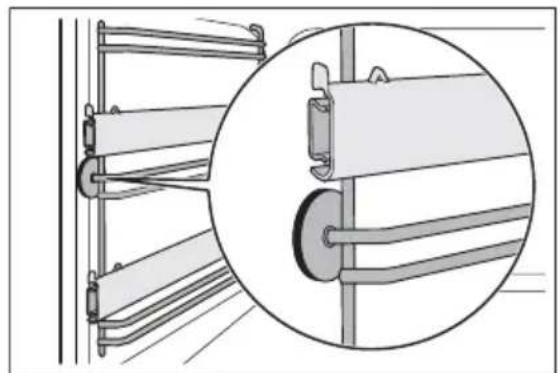

Ugnsstegar 29

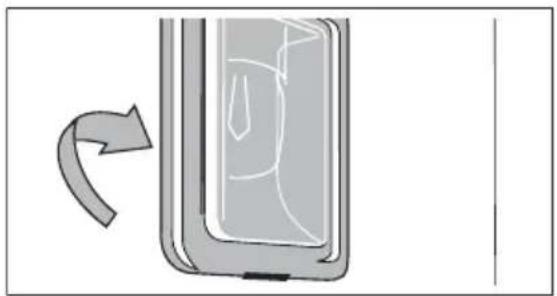

Ugnsbelysning 30

Vad ska jag göra om... 31

Tekniska data 32

Installation 32

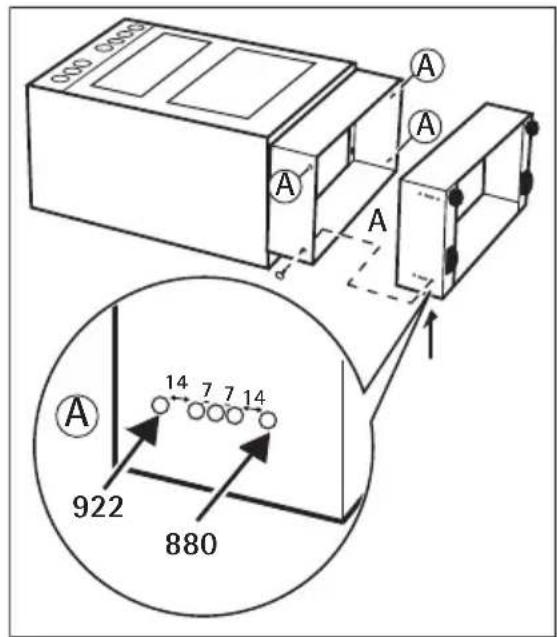

Justera sockelns höjd 32

Säkerhetsföreskrifter

Viktiga säkerhetsinstruktioner!

Läs igenom noga och spara som referens!

Elektrisk säkerhet

• Denna spis får bara anslutas av en behörig elektriker.
• Vid funktionsstörningar eller skador på spisen: Tag ur säkringarna eller stäng av spisen.
• Reparationer av spisen får bara göras av en kvalificerad servicetekniker. Vid felaktiga reparationer finns stor risk för personskador. Vid behov av reparation, vänd dig till Electrolux Service eller till din återförsäljare.

Installation

Ingrepp i spisen måste utföras av behörig fackman Reparationer utförda av oerfarna personer kan orsaka personskada eller allvarlig felfunktion. För spisar med stickkontakt: Se till att stickkontakten är helt inskjuten i vägguttaget.

Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar när du flyttar spisen. Tippskyddet måste monteras så att spisen inte kan tippa om den utsätts för onormal belastning.

Viktigt! Placera inte spisen på en extra pallning eller annat som gör spisen högre. Risken för att spisen tippar ökar då!

Barnsäkerhet

• Barn skall övervakas så att de inte leker med spisen.
• Lämna inte barn utan tillsyn i närheten av spisen när den används.
  • Denna spis har ett barnlås.
• Åtkomliga delar kan bli heta under användning. Håll barn på säkert avständ.

Säkerhet under användning

• Den här produkten är avsedd för kokning och stekning av mat och för bakning i hemmet.
• Var försiktig när du ansluter elektriska apparater till vägguttag i närheten. Se till att spisens kabel inte kommer i kläm när du installerar eller flyttar spisen
• Varning: Risk för brännskador! Spisen blir het när den används. Berör inte hällen eller ugnens insida vid användning.
• Den här produkten inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, om de inte övervakas och instrueras av en person som ansvarar för deras säkerhet.
• Bryt strömmen till spisen och kontakta service för reparation.

Så här undviker du skador på spisen

• Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkokning och/eller rengöring tränga ner till spänningsförande delar.
• Lägg inte metallföremål som lock, knivar och skedar på hällen. De blir heta om en värmezon sätts på av misstag.

• Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Om brand uppstår, stäng av spisen och fläkten. Kväv elden med lock, använd aldrig vatten.

• Den glaskeramiska hällen måste användas med stor försiktighet. T.ex. flambering med alkohol, kan medföra att fettrester i köksfläkten antänds och orsakar allvarliga bränder. Likaså kan eldslågor och brinnande fettstänk förorsaka personskador.

• Kontrollera kärlens bottnar. Kärl med en botten som buktar utåt snurrar lätt på glaskeramikhällen.
• Förvara inga brännbara föremål i ugnen. De kan antändas när ugnen slås på.
• Varning! Alkohol och liknande som kan bilda explosiva gaser eller andra ämnen som kan förorsaka brand eller explosion får inte användas i ugnen.
• Placera inte kemikalier och rengöringsmedel i förvaringslådan.
• Bryt strömmen till spisen och kontakta service för reparation.

Om emaljen.

Förändringar i ugnsemaljens färg som resultat av användning påverkar inte spisens lämplighet för normal och korrekt användning. Sådana förändringar utgör därför inget garantifel.

Skötsel och rengöring

• Håll glaskeramikhäll och ugnar rena. Fett och spill osar vid uppvärmning och kan vid upphettning medföra risk för brand.
• Du måste genast (medan hällen fortfarande är varm) med rakbladsskrapan ta bort socker och överkok med högt sockerinnehåll, t.ex. marmelad, samt smält plast och folie för att inte skada hällen. Var försiktig, rakbladet är mycket vasst.

Uppackning

Kontrollera att spisen är i perfekt skick och inte skadad på något sätt. Du måste omedelbart informera din återförsäljare om någon skada har uppstått under transporten. Vid direkt-leverans måste transportskador anmälas till Electrolux Service inom 7 dagar.

Emballaget kan återvinnas. Kontakta de lokala myndigheterna för mer information om ortens system för återvinning.

Glöm ej att ta bort emballaget inuti ugnen innan den används.

Beskrivning av produkten

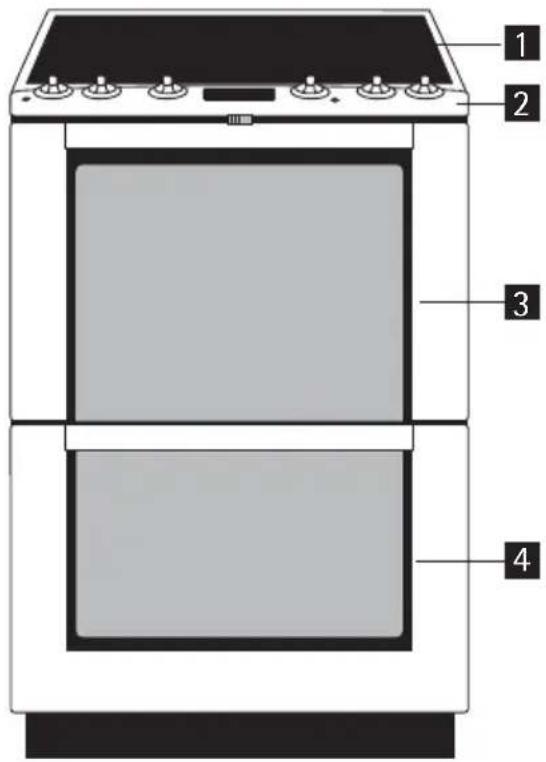

Översikt

1 Keramikhäll
2 Kontrollpanel
3 Övre ugn
4 Undre ugn

1 2 3 4

Beskrivning av kontrollpanelen

12 3

1 /red för hällen
2 Display
3 /red för ugnen

Häll - översikt

1 ∅ 140 mm
20 250 mm
3 ∅ 120 mm
4 ∅ 180 mm
5 ∅ 140 mm
6∅210mm

1 2 4 6 5

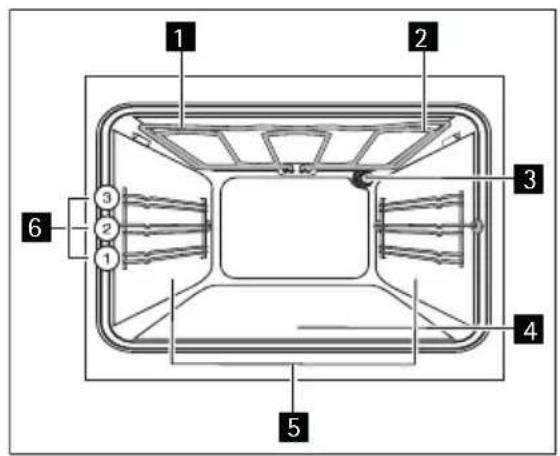

Ugnens utrustning, övre ugn

1 Takelement
2 Grillelement
3 Ugnsbelysning
4 Undervärme
5 Jgnsstegar, löstagbara
6 Nivåer

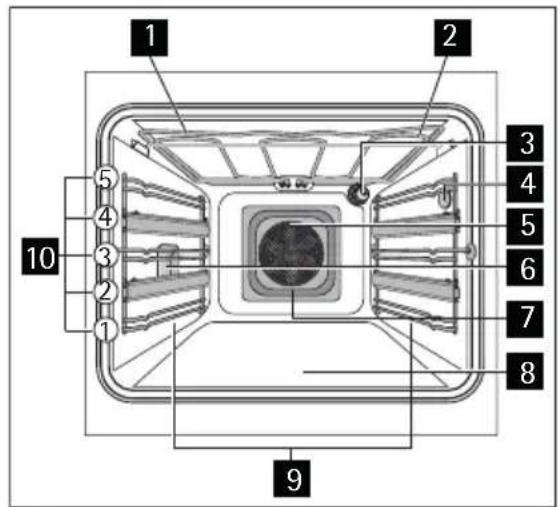

1 Dvre värmeelement
2 /ärmeelement
3 Glödlampa ugnsbelysning
4 Anslutning för matlagningstermometer
5 Fettfilter
6 Glödlampa ugnsbelysning
7 Fläktvärmeelement
8 Undervärme
9 Jgnsstegar, löstagbara
10 Ugnsnivåer

1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 1

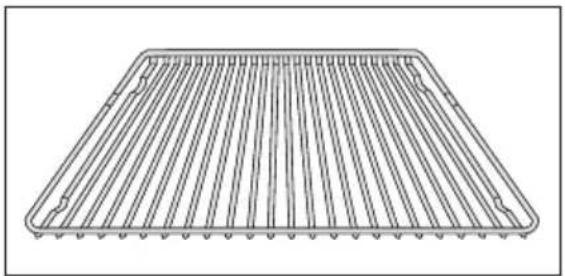

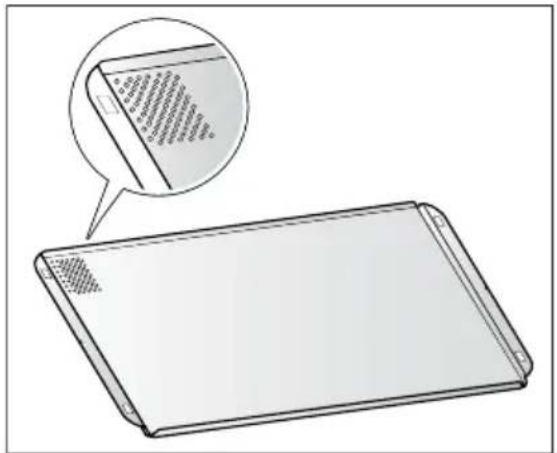

Tillbehör

Rengör tillbehören innan du använder dem första gången. Rengör plåtar, långpanna och övriga delar med varmt vatten och diskmedel. Skölj och torka torrt.

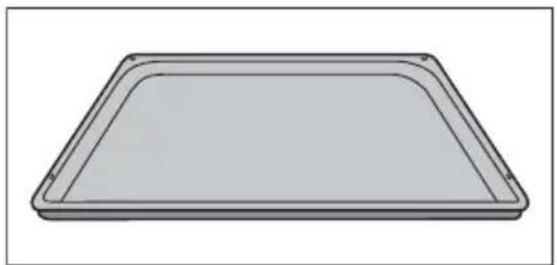

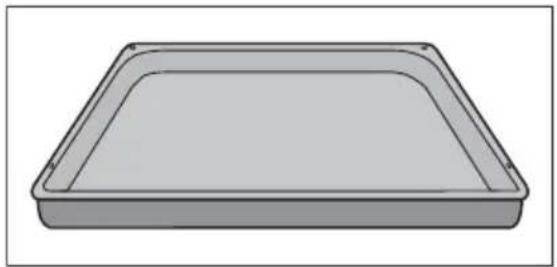

Långpanna (med teflonbehandlad yta)

För bakning och stekning eller som en bricka för att samla upp fett.

För kakor och småkakor.

För matbröd och bullar.

För kokkärl, kakformar, stekar och mat som ska grillas.

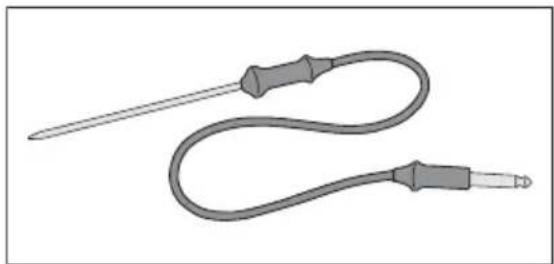

För att se den exakta temperaturen vid tillagning av köttstycken.

Kontrollera att tippskyddet är monterat.

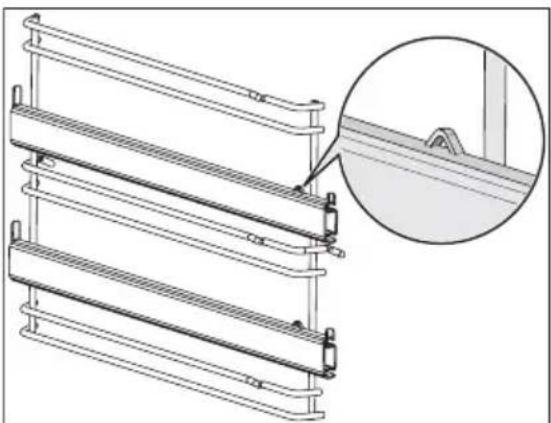

Bakplåtsskenorna består av två skenor som är utdragbara. Plåten, långpannan och gallret läggs ovanpå skenorna. För att hålla plåten på plats finns en styrpinne (se bild).

Användning av de utdragbara bakplåtsskenorna underlättar matlagningen. När du t.ex. ska ösa en stek eller röra i pommes frites drar du enkelt ut långpannan på skenorna.

Skenorna ska vara inskjutna då ugnsluckan stängs.

Användning av ugnsgaller, långpanna och plåtar

Det är viktigt att ugnsgallret, plåtarna och långpannan är fixerade mellan stoppen i ske-nornas fram- och bakkanter för att förhindra att de ramlar av skenorna. Placera bakplåten/ långpannan/gallret i bakkant och fixera mot framkanten. Styrpinnen passar in i skåran under kanten på bakplåten/långpannan varigenom den hålls i rätt läge. Skenorna måste vara inskjutna när bakplåt/långpanna sätts in. För bästa stabilitet på bakplåten se till att den fasade kanten är inåt i ugnen. Dra försiktigt i tillbehören så att inte plåtar/pannor/ gallret eller formar ramlar av från skenorna. Max last 20 kg.

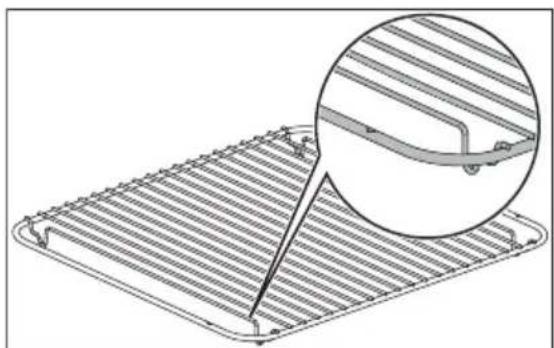

Användning av ugnsgaller

När gallret används behövs inte styrpinnen. Ugns-gallret har en marking på ovansidan. Den markeringen ska vara i framkanten (mot ugnsluckan) under användning. Var noga med att placera all mat på gallret bakom markeringen. Annars är det risk för att maten inte blir genomstekt i framkan- ten. Gallret kan placeras i långpannan. Högst 10 kg får placeras på gallret.

Kontrollera att styrpinnen hakar in under bakplpåtens/långpannans kant och att bakplåten/långpannan vilar på skenorna i det utdragna läget. När bakplåten/långpannan tas bort i det utdragna läget måste skenorna skjutas in igen så att luckan kan stängas. Använd grytlappar eftersom skenorna är varma.

Före första användning

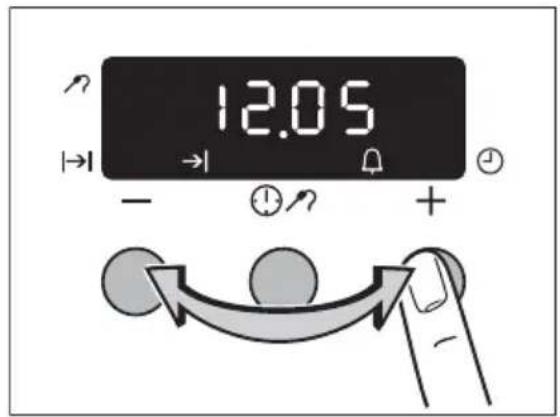

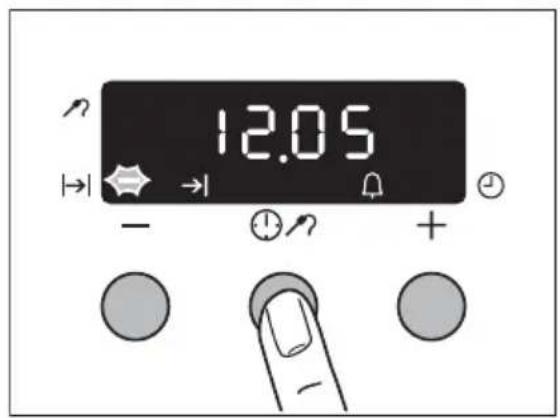

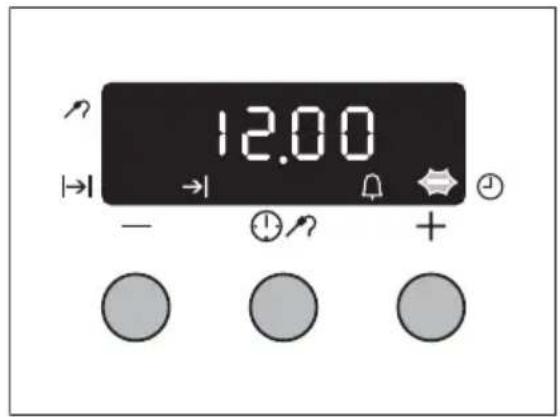

Inställning och ändring av klockan

Efter anslutning till elnätet eller efter ett strö- mavbrott blinkar symbolen för klockan ⏻ automatiskt.

12.00 - +

1. För att ändra en redan inställd tid, tryck samtidigt på knapparna "+" och "-" tills funktionslampan för Klocka ⏻ blinkar.

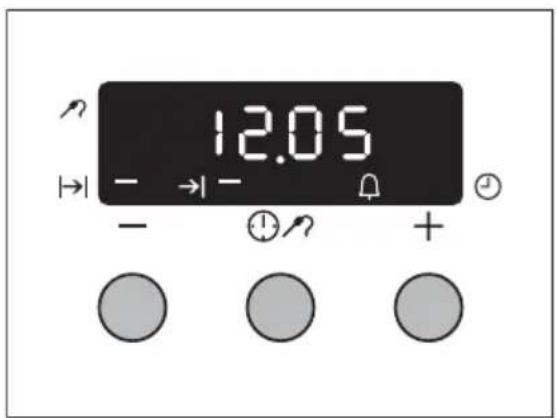

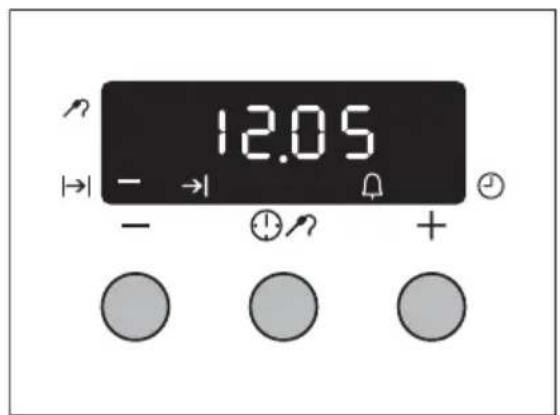

12.05 - → +

1. Ställ in aktuellt klockslag med knapparna "+" och "-".

Efter cirka 5 sekunder slutar blinkningarna och klockan visar den inställda tiden. Du kan nu använda ugnen.

12.05 - + +

WARNING

Klockan ⏻ kan bara ändras när signaluret ♀ inte är inställt.

Bränn av ugnen

WARNING

Håll barn under uppsikt! Spisen blir mycket het. Obs: Använd inga skarpa eller slipande rengöringsmedel! Ytan kan skadas.

Glöm inte att ta bort allt emballage inuti ugnen.

Innan ugnen används första gången måste du bränna av den. Se till att ventilationen är god genom att sätta igång köksfläkten eller öppna ett fönster. Gör sedan följande:

1. Oppna ugnsluckan och plocka ur alla tillbehör.

2. Stäng ugnsluckan. Starta ugnen på över/undervärme ☐. Vrid temperaturvredet till 200 °C.

3. Låt ugnen stå med denna inställning i cirka en timme.
4. Skifta till grillfunktionen. Vrid funktionsvredet till Grill 📌.
5. Låt ugnen stå med denna inställning i cirka 30 minuter.
6. Vrid funktionsvredet till 0 och stäng av temperaturvredet.
7. Låt därefter ugnsluckan stå öppen i cirka två timmar och vädra ut köket.
8. Rengör ugnen, luckan och ugnsstegarna med varmt vatten och diskmedel. Torka ur ugnen.

När en ugn används första gången kan den fortfarande lukta något. Detta påverkar inte maten på något sätt och är inte hälsovådligt.

Funktionslås

Funktionslåset är inbyggt i ugnsvredet. Obs! Strömförsörjningen till spisen är inte avstängd.

Lås spisen:

Vrid vredet moturs till 📋. Vredet hoppar ut cirka 2 mm.

I detta läge fungerar varken kokzoner eller ugn.

Så här använder du spisen:

Tryck in vredet mot panelen och vrid medurs till önskad position.

Luckspärren

Luckspärren gör det svårare för barn att öppna luckan. Spärren är i funktion vid leveransen, men kan vid behov kopplas ur.

Övre ugnen

Öppna luckan

För spärren åt höger när du skall öppna luckan.

Inaktivera låset

Kontrollera att ugnen inte är varm! För spärren åt höger. Tryck knappen uppåt.

Aktivera låset

För spärren åt höger och dra tillbaka knappen.

Att öppna luckan

Öppna luckan

För spärren åt höger när du skall öppna luckan.

Inaktivera låset

Kontrollera att ugnen inte är varm! För spärren åt höger, dra den något mot dig och fortsätt åt höger. Tryck in den vänstra kanten.

Aktivera låset

För spärren till höger och sedan tillbaka till utgångsläget.

Kylfläkt

Spisen är försedd med en kylfläkt. Den är till för att hålla spisen sval. Kylfläkten startar automatiskt när ugnen används. När alla vred är nollställda stannar kylfläkten automatiskt.

Användning av keramikhällen

Glaskeramikhällen har fyra värmezoner. De bakre kokzonerna är dubbla zoner. När du sätter på en zon lyser den i olika långa perioder beroende på vilken nivå du har valt med reglaget. Även på den högsta inställningen slocknar zonen ibland för att undvika överhettning. Värmevarnaren har fyra lampor, en för varje zon. En lampa tänds om zonen är varmare än cirka 55 °C, även när zonen har stängts av.

Glaset i keramikhällen tål värme, kyla och temperaturchocker, men det är känsligt för slag. En kryddkvarn som faller ned på den kan spräcka glaskeramikhällen. Stå aldrig på glaskeramikhällen.

Ändring av zonstorlek

Vreden för värmezonerna har markeringar från 0 till 12 där 12 ger den högsta värmen. Om du vill använda de främre zonerna eller den mindre bakre zonen:

1. Vrid vredet för den kokzon du vill använda medurs till önskad inställning.

2. Återställ vredet moturs till 0 efter användning.

Så här använder du den bakre högra stora kokzonen:

1. Vrid vredet medurs förbi symbolen efter ☐siffran 12,

2. Vrid sedan tillbaka vredet till önskat läge mellan 12 och 1. Återställ vredet moturs till 0 efter användning.

Du måste pröva dig fram för att hitta rätt inställning och kokzon som passar dig och dina kokkärl, beroende på den mat du lagar.

En spis med glaskeramikhäll ställer större krav på dina kokkärl än en spis med vanliga värmeplattor. Observera följande:

- Kontrollera kokkärlens bottnar. Kärl med konvex botten (buktar utåt) snurrar lätt på glaskeramikhällen och ger dålig värmekontakt.

- Aluminium har god värmeledningsförmåga, men kan lämna silverliknande fläckar på hällen.

- Kastruller och pannor i glas, eller om de är emaljerade med grova mönster, sliter mer om de dras fram och tillbaka över hällen än vad kokkärl av andra material gör.

För att spara tid och energi måste botten på en kastrull eller stekpanna

- täcka kokzonen helt. Med en för liten botten bränner överkok lätt fast på hällen.

- skall vara slät eller finmönstrad.

- måste vara helt slät. En botten som buktar för mycket utåt eller inåt ger förlängda uppvärmningstider.

När du skall köpa en ny kastrull är det lämpligt att välja en rostfri modell med sandwichbotten, dvs. en botten med lager av olika metaller. Vissa kastruller är konkava i kallt tillstånd, men planar ut sig när de värms upp.

Användning av ugnen

Det är normalt att ånga och kondens bildas på ugnsluckan. Det beror på kondens från maten som tillagas och påverkar inte ugnens säkerhet eller funktion.

Den övre ugnen har löstagbara ugnsstegar med tre falsar och den undre har fem falsar.

Praktisk användning

WARNING

Lägg aldrig aluminiumfolie, en långpanna eller en plåt direkt på ugnens botten. Om undervärmen blockeras kan emaljen skadas på grund av överhettning.

Ugnen blir het under användning så håll barn under uppsikt.

Principen för varmluft

Ett ringelement runt fläkten värmer upp luften som sedan sprids genom luftkanaler i ugnens bakre vägg med hjälp av fläkten. Den varma luften cirkulerar i ugnen innan den åter sugs in genom fläktgallret. Värmen överförs snabbt och effektivt, vilket i regel innebär att du kan använda en lägre ugnstemperatur än vid Över/Undervärme. Sänk temperaturen med 15-20% om receptet säger att du skall använda en temperatur mellan 160 och 225 °C. Ju högre temperatur, desto större sänkning. Vid temperaturer över 225°C är det bättre att använda Över/Undervärme.

Ugnens funktioner

För samtliga funktioner gäller att den gula kontrollampan på kontrollpanelen lyser under uppvärmning och slocknar när temperaturen uppnås (den tänds och släcks i takt med att termostaten aktiveras och stängs av).

Ugnens funktioner, övre ugn Användning Värmeelement / fläkt
	Över/undervärme För bakning och stekning på en ugnsnivå.	Övre och undre värmeelement (startar med automatisk snabb-start, Max Grill och undervärme som övergår till över/undervärme när den valda temperaturen uppnås)
	Gratinering	För gratinering
	Undervärme För bakning av kakor med knap-riga eller skorpartade bottnar.	Undervärme
[Z4BB]	Max Grill För grillning av tunna livsmedel som läggs i mitten på gallret och för rostning av bröd.	Grillelement och takelement
[32BZ]	Belysning Med denna funktion kan du lysa upp ugnsutrymmet, till exempel vid rengöring.

Ugnens utrustning, undre ugn		Användning Värmeelement / fläkt
	Varmluft För stekning	och bakning på olika nivåer samtidigt. Ställ in ugnstemperaturen 20-40 °C lägre än vid över/undervärme.	Ringelement och fläkt
	Över/undervärme För	bakning och stekning på en ugnsnivå.	Över- och undervärme
	Paj/pizzafunktion För	ugnsbakning på en nivå av rätter som kräver en mer intensiv bryning och en knaprig botten. Ställ in ugnstemperaturen 20-40 °C lägre än vid över/undervärme.	Undre element, ringelement och fläkt
	Turbo Max Grill (gratinering)	För stekning av större stycken av kött eller fågel på en nivå. Funktionen är också lämplig för gratinering och bryning.	Grillelement, takelement och fläkt
	Max Grill För grillning	av tunna livsmedel som läggs i mitten på gallret och för rostning av bröd.	Grillelement och takelement
	Torkning För torkning	av grönsaker, t.ex. svampar.	Undre element och fläkt
	Upptining Vid upptining	av kött och fisk samt glaserade eller fyllda bak-verk bör temperaturen vara nollställd. Galler och plåtar kan placeras på flera nivåer om du har mycket att tina.	Belysning och fläkt.
	Belysning Med denna	funktion kan du lysa upp ugnsutrymmet, till exempel vid rengöring.

Matlagningstermometer

För att stänga av ugnen när temperaturen i köttbitens mitt uppnår en inställd temperatur.

WARNING

Obs: Endast den medföljande matlagningstermometern får användas. Använd endast originaldelar vid utbyte.

Efter användning, sätt tillbaka locket på plats så att inte fukt tränger in i elektroniken.

1. För in matlagningstermometern så långt att dess spets hamnar i mitten av köttbiten.

2. Sätt i matlagningstermometerns kontakt hela vägen i uttaget på ugnens sidovägg.

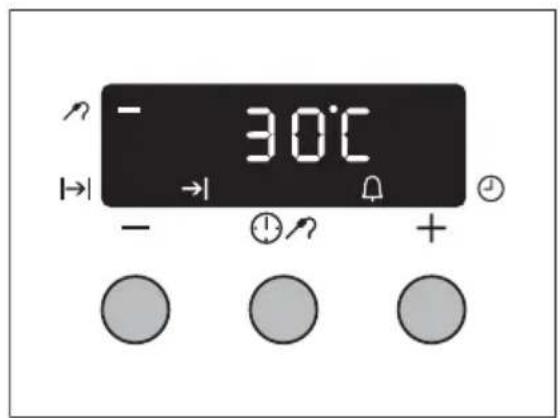

3. Använd knapparna "+" och "-" för att stäl- la in önskad innertemperatur. Displayen växlar till aktuell innertempe- ratur.

Innertemperaturen visas från 30 °C.

- 30°C → → - ⏻/¬ +

1. Ställ in ugnsfunktion och temperatur.
   När den inställda innertemperaturen upp- nås avges en ljudsignal.
2. Tryck på valfri knapp för att stänga av signalen.
3. Ställ vreden för ugnsfunktion och temperaturinställning i läge FRÅN.

WARNING

Matlagningstermometern är het. När du drar ur kontakten och spetsen finns risk att du bränner dig.

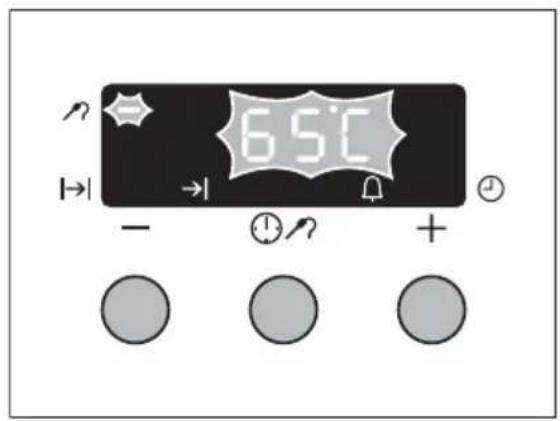

65°C - ① +

1. Lossa matlagningstermometerns kontakt från uttaget och ta ut köttet ur ugnen.

Ändring av innertemperatur

- Tryck på knappen ⏻.

- Ändra vid behov temperaturen med "+" eller "-".

För att ställa in hur länge ugnen skall vara i drift.

Stopptid →|

För att ställa in när ugnen skall stängas av.

Signalur ♀

För att ställa in en kort tid för nedräkning. När tiden löper ut avges en ljudsignal. Denna funktion påverkar inte ugnens funktioner i övrigt.

Klocka

För att ställa in, ändra eller kontrollera tiden (se också avsnittet Före första användning).

Avstängning av klockdisplayen

Energiförbrukningen kan minskas genom att stänga av displayen.

För att stänga av klockdisplayen:

Tryck samtidigt på knapparna "+" och "-" tills displayen släcks.

För att sätta på klockdisplayen:

Tryck på valfri knapp tills tiden åter visas på displayen.

Displayen kan endast stängas av när signaluret ⏻ eller innertemperaturen ♂ inte är inställda.

Allmänna anvisningar

• När en funktion har valts blinkar displayen i cirka 5 sekunder. Medan den blinkar kan önskad tid ställas in med knapparna "+" och "-".
• Efter inställning av den önskade tiden blinkar displayen åter i cirka 5 sekunder. Den inställda tiden börjar att räknas ned.
• Tryck på valfri knapp för att stänga av signalen.
• Den önskade ugnsfunktionen och temperaturen kan väljas före eller efter inställning av klockfunktionerna.
• Vrid vreden för ugnsfunktion och temperatur till noll när tillagningen är klar.

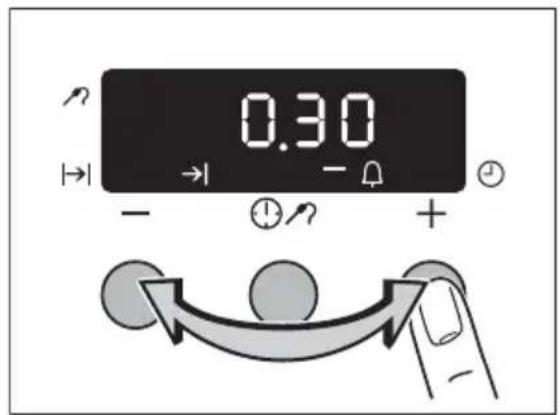

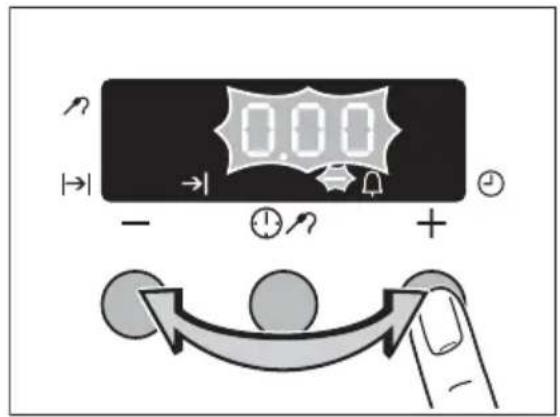

Signalur ♀

1. Tryck flera gånger på knappen 🔊tlns signalurets funktionslampa 🔔 blinkar.

0.00 - +

1. Inom 5 sekunder, ställ in önskad tid med knapparna "+" och "-" (max. 2 timmar och 30 minuter). Signalurets funktionslampa tänds. Efter 5 sekunder visar displayen aktuellt klockslag.

När tiden löper ut blinkar "00.00" på funktionsindikatorn. En ljudsignal avges.

1. Signalen kan stängas av genom att trycka på en valfri knapp.

000 - +

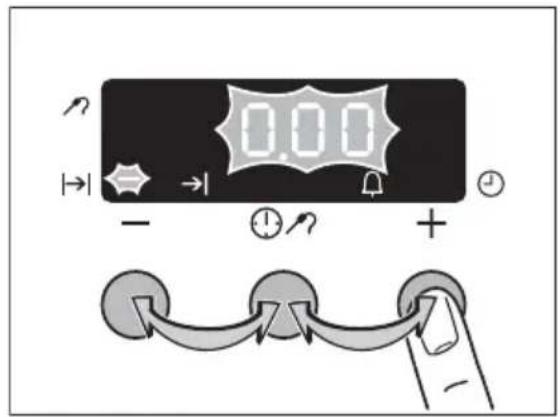

Koktid |→|

1. Tryck flera gånger på knappen ⚠️ ülls funktionslampan för Koktid |→| blinkar.

12.05 - +

1. Ställ in önskad koktid med knapparna "+" och "-".

1.00 - +

Efter cirka 5 sekunder visar displayen åter aktuellt klockslag. Funktionslampan för Koktid |→| tänds.

När tiden löper ut blinkar funktionslampan, en ljudsignal avges i två minuter och ugnen stängs av automatiskt.

12.05 - - +

1. Stäng av signalen och programmet genom att trycka på en valfri knapp.

0.00 - +

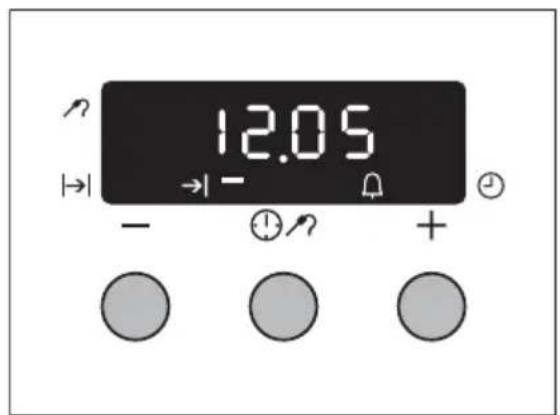

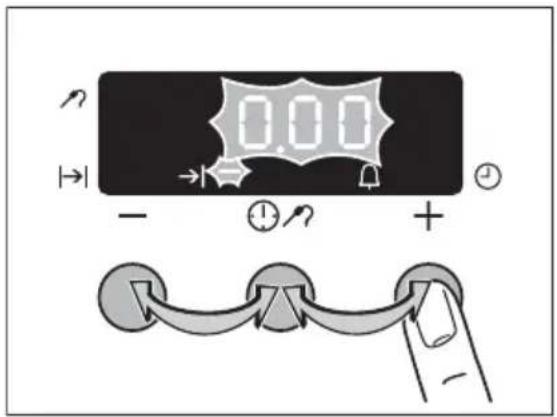

Stopptid →|

1. Tryck flera gånger på knappen ⏻ tiks funktionslampan för Stopptid → | blinkar.

12.05 - +

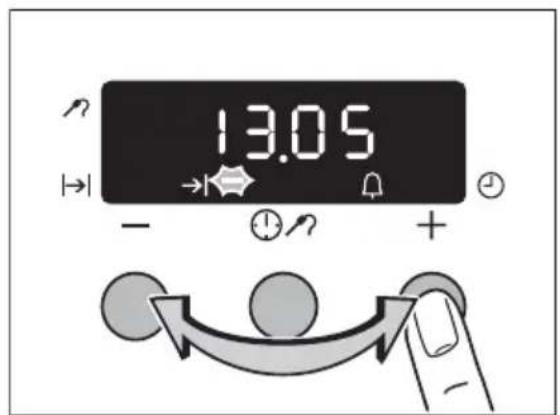

1. Ställ in önskad avstängningstid med knapparna "+" och "-".

13:05 - +

Efter cirka 5 sekunder visar displayen åter aktuellt klockslag. Funktionslampan för Stopptid →|tänds.

När tiden löper ut blinkar funktionslampan, en ljudsignal avges i två minuter och ugnen stängs av automatiskt.

12.05 - - +

1. Stäng av signalen och programmet genom att trycka på en valfri knapp.

0.00 - +

Koktid | -ch Stopptid kombinerat

Koktid |→| och Stopptid →| kan användas samtidigt om ugnen automatiskt skall slås på och stängas av vid en senare tidpunkt.

1. Med funktionen Koktid , ställ in tiden för tillagningen av maträtten, här 1 timme.

1.00 - +

1. Med funktionen Stopptid →, ställ in tiden när maträtten skall vara klar, här 14:05.

14.05 - +

Funktionslamporna för Koktid |→| och Stopptid →|tänds och det aktuella klockslaget visas på displayen, här 12:05.

Ugnen slås automatiskt på vid den beräknade tidpunkten, här 13:05. .

Och stängs av automatiskt när den inställda kok- tiden löper ut, här 14:05.

12.05 - - - +

Tips, tabeller och råd

Bak/stektiderna är endast riktvärden.

Baktabell

Typ av bak-verk	Temperatur °CÖver/Undervär-me	Nivå(undreugnen)	Nivå(övreugnen)	Minuter	Temperatur °CVarmluft	Nivå
Mjuka ka-kor
Fruktkakor 150-170 1 1 70-80 140-150 1
Sockerkaka 160-180 1 Undre			ugnen	45-60 150-160 1
Muffins 220-225 3 2 10-20 160-170 1+4
Kakor
Rulltårta 225-250 3 2 6-10 200 3
Bakverk med smör, mjöl, socker (ägg)	170-180 3 2 20-30	150-160	1+4
Småkakor
Mördegska-kor	170-180 3 2 10-15	150-160	1+4
Pepparkakor 190-200 3 2 8-12	170-190 1+4
Smördegska-kor	180-200 3 2 20-30	160-180	1+4
Matbröd
Formbröd	190-210	1	1	30-40	170-190	2
Limpa	175-225	2	1	35-45	180-190	1+4
Tekaka	220-225	3	1	12-18	180-190	1+4
Franskbröd
Bullar 225-250	2 1 7-10	180-190	1+4
Längder/kransar	180-200 2 1 20-30	170-180	3
Ugnsrätter
Potatisgra-täng	200	1 1 45-50	180-190	1
Ugnspann-kaka	200-225 2 2 20-35	180-190	3
Pan-pizza	210-220	1	1	16-20	180-200	1+4

Placera alltid ett ugnsgaller på ugnens botten om någonting behöver placeras där.

Tips för bakning

Bakresultat Möjlig orsak Åtgård
Mat/vetebrödsdegar och sock-erkakor blir platta.	För låg temperatur i ugnen gör att degen kan jäsa upp och sedan sjunka ihop och bli platt.	Kontrollera den inställda tem-peraturen mot rekommenda-tioner i tabeller eller recept.
Mat/vetebrödsdegar har inte	jäst rätt. För lång jäsning efter utkavling kan ge ett platt re-sultat. Mat/vetebrödsdegar skall jäsa dragfritt vid rum-stemperatur. Vid ett lätt tryck på degen ska fördjupningen gå tillbaka.	Kontrollera jästiden mot recep-tets rekommendation.
	För lite jäst eller bakpulver.	Kontrollera i receptet att du ta-git rätt mängd.
För varm fett-/vätskeblandning	förstör jästens verkan.	Rätt temperatur på vätskan är 37° för färsk jäst. För torrjäst, se rekommendationerna på pake-tet.
Mat-/vetebrödsdegar och sockerkakor blir torra.	För lite vätska, för mycket mjöl eller fel mjölsort kan ge torrt bröd.	Kontrollera i receptet att du an-vänt rätt mjölsort och rätt mängd mjöl/vätska.
För låg temperatur i ugnen gör	att bakverket måste stå inne för länge för att bli färdigt och blir därmed torrt.	Kontrollera att du har ställt in rätt temperatur.
Bakverk/maträtter blir för mör-ka.	Vid för hög temperatur i ugnen blir bakverk/maträtter för mör-ka innan de är färdiga.	Kontrollera att du har ställt in rätt temperatur.
För hög placering i ugnen vid	Över-/Undervärme ger för mycket övervärme, och mot-satt effekt vid för låg placering.	Kontrollera i tabell eller recept att du valt rätt nivå.
Bakverk/maträtter blir ljusa.	Aluminiumfolie, plåt eller lång-panna på ugnens botten block-erar undervärmen.	Se till att du inte har något på botten i ugnen.
Ljusa bakformar ger ljusare ka-	kor än mörka formar.	Byt till mörkare bakformar.

Stektabell

Typ av kött Temperatur°CÖver/Undervärme		Nivå(undreugnen)	Nivå(övreugnen)	Minu-ter	Tempe-ratur°CVarm-luft	°C	Nivå
Nötkött
Typ av kött Temperatur°CÖver/Undervärme		Nivå(undreugnen)	Nivå(övreugnen)	Minu-ter	Temperatur°CVarmluft	°C	Nivå
Rostbiff
- blodig	125	2	1	55-75	120	50-55	2
- medium	125	2	1	75-85	120	55-60	2
- grå 125 2 1 100-1				30	120 70-75 2
Fläskkött
Skinkstek 170 2 1 90-10				5	160 80 2
Fläskkarré	170	2	1	105	160	85	2
Kotlett, rev-bensspjäll	175	2	1	90	165	-	1+4
Köttfärslimpa	170	2	2	60-70	160	75-80	2
Kalv/Lamm
Kalvstek/lamm
- medium	170	2	1	90	160	70	2
- grå	170	1	1	105	160	75	2
Fågel
Kyckling, ung-höna	190 2 1 50-60 180 85 2
Kyckling/kal-konfilé	220 3 2 35-50 200 75 2
Kalkon, ung-höna	170 1 1 45-55 160 90 2
Anka 160 2 1 40-55 150 2
Gås	160	1-2	1	40-55	150		2
Fisk
Kokning av fisk	100-110	2	2	50-70
Forell. 200-250 g	200 3 2 20-25 190 3
Gös. ca. 1 kg	220	3	2	25-30	200		3
Hel fisk	200	2	1	30-35	190	65	3
Hel lax. ca. 1 kg	210	2	1	20-25	200	58	3

Skötsel och rengöring

WARNING

Före rengöring, låt alltid kylfläkten kyla av spisen innan den stängs av.

Rengöringsprodukter

Innan du använder någon rengöringsprodukt till din spis, kontrollera att den är lämplig för användning och rekommenderas av tillverkaren

Rengöringsmedel som innehåller blekmedel bör inte användas eftersom dessa kan medföra att spisens ytfinish mattas. Skarpa slipmedel och skurmedel bör också undvikas. Antibakteriella universalprodukter bör inte användas för att rengöra glaskeramikhällen eller de omgivande listerna.

Utvändig rengöring

Använd inga rengöringsmedel med slipeffekt, t.ex. slipande krämprodukter, stålull och skurmedel på målade eller tryckta ytor eftersom de kan skadas. Torka regelbundet av manöverpanelen, ugnsluckan och spisens sidor med en mjuk trasa och hett vatten med handdiskmedel. Avsluta med en mjuk trasa för att undvika ränder.

Krämbaserade rengöringsmedel för rostfritt stål har slipeffekt och bör undvikas eftersom de kan göra ytan matt. De rostfria ytorna rengörs enklast med hjälp av en mjuk trasa och medföljande rengöringsmedel (medföljer endast produkter i rostfritt stål). Spill på ytor av rostfritt stål måste omedelbart torkas av. Du kan även prova med fönsterputsmedel. Om ytan är mycket smutsig kan du använda sprit, t.ex. T-sprit.

WARNING

Observera att tippskyddet inte fungerar när du drar ut spisen för att rengöra bakom den.

WARNING

Rengöring av ugnen med ång- eller högtryckstvätt är av säkerhetsskäl inte tillåtet.

Vred och handtag

Sätt aldrig en het långpanna, bakplåt eller kastrull nära vreden, de kan skadas av hettan.

Vi rekommenderar att du bara använder varmt tvålvatten för att rengöra kontrollvreden. Alla andra rengöringsmedel kan göra ytfinishen matt.

WARNING

Försök inte ta bort något av kontrollvreden från spisen eftersom detta kan orsaka skada och utgör en säkerhetsrisk.

Rengöring av hällen

Se till att glaskeramiken är kall före rengöring. Det är viktigt att rengöra glaskeramikhällen varje dag så att matrester inte bränner fast. Var noga med att undvika hållens lister vid rengöring av glaskeramiken eftersom de kan skadas av rengöringsmedlet.

Daglig rengöring

Använd rengöringsprodukter som är speciellt avsedda för glaskeramikhällar. Om matrester inte får bränna fast på hällen blir den mycket enklare att rengöra.

1. Applicera en liten mängd rengöringsmedel på hällen och torka av med en mjuk trasa, en ren pappershandduk eller liknande. Se till att hällen inte skadas.
2. Torka av rester av rengöringsmedlet med en annan fuktig pappershandduk och torka torrt med en mjuk trasa.

Ta bort envisa fläckar

1. Krämbaserade rengöringsmedel kan användas för att ta bort envisa fläckar eller missfärgning.
2. Använd en plastdyna avsedd för Non-stick behandlade kastruller med krämrengöringsmedel för att ta bort envisa fläckar.

Ta bort inbränd mat

Vi rekommenderar bestämt att du använder en speciell skrapa för keramikhällar (med ett rakblad) för att ta bort spill på hällen, särskilt sockerlösningar, som kan orsaka permanenta skador om de inte avlägsnas.

1. Se till att glaskeramiken är kall före rengöring.
2. Använd en skrapa för glaskeramik med en vinkel på 30° mot ytan för att ta bort så mycket matrester som möjligt.

Använd ett lämpligt rengöringsmedel för glaskeramik enligt ovan för att slutföra rengöringen.

WARNING

Förvara rakbladsskrapan utom räckhåll för barn. Använd rakbladsskrapan med försiktighet, rakbladet är mycket vasst.

i

Undvika märken på hällen

• Kontrollera att botten på kokkärl och kokzonerna är rena och torra innan matlagning påbörjas.
• Se till att kokkärlet är tillräckligt stort för att undvika att maten kokar över
• Torka om möjligt upp spill och stänk omedelbart, men var försiktig så att du inte bränner dig på het ånga.
• Använd inte disktrasor eller svampar för att rengöra hällen. Dessa kan lämna kvar ett lager av smutsigt rengöringsmedel på hållens yta, vilket kan bränna fast och orsaka missfärgning nästa gång hällen används.
• Undvik att använda:

• Hushållsrengöringsmedel och blekmedel.

• Impregnerade plast- eller nylondynor som ej beskrivs som lämpliga för Non-stick behandlade kokkärl.

• Rengöringssvampar med slipeffekt, kökssvampar och stålull.

• Kemiska ugnsrengöringsmedel, t.ex. sprayprodukter och ugnssvampar.
  – Rostlösare, rengöringsmedel för bad och tvättställ.

• Samtliga ovanstående produkter kan skada hällen.

• Det är farligt att blanda olika rengöringsprodukter. Kemikalierna i dem kan reagera med varandra och medföra farliga resultat.
• Sockerlösningar måste avlägsnas från hällen innan sockerlagen stelnar, annars skadas hållens yta.
• Placera inte plastföremål, folie eller maträtter på den heta ytan eftersom detta skadar hållen.

Rengöring av ugnen

!

WARNING

Vid rengöring får inte någon ugnsfunktion vara vald och ugnen måste vara kall.

Ugnsstegarna bör tas ut för att underlätta rengöring.

Katalysemalj

Katalysemaljen på ugnsväggar och tak är porös och har en viss självrengörande effekt. Ugnens botten består däremot av en något hårdare emalj så att du kan skrapa bort spill med t.ex. en stekspade.

!

WARNING

Ugnen blir het när den används. Håll barn under uppsikt.

Smuts på emaljen bränns delvis bort när ugnen används. Om emaljen blir fläckig bränner du ur ugnen på högsta temperatur med Över/Undervärme i 30-60 minuter. Envisa fläckar av t.ex. fett får du bort så här:

1. "Blöt upp" emaljen med diskmedel och varmt vatten. Använd en nylonborste på fläckarna. Låt stå en timma.
2. Sätt sedan på ☐ Över/Undervärme med högsta temperatur.
3. Stäng av ugnen efter tre timmar.

WARNING

Använd inte ugnsspray eller rengöringsmedel med slipeffekt. Använd aldrig ugnsrengöringsmedel eller vassa föremål på katalysemaljen. Katalysemaljen kan skadas.

Den släta emaljen

Gör så här om ugnens botten är mycket smutsig:

1. Spill som sitter fast kan du lossa med en stekspade eller liknande.
2. Stryk med en svamp ut såpa på ugnsbotten.
3. Stäng luckan. Sätt ugnen på 100°C Över/Undervärme i ca. 10 minuter.
4. När ugnen har kallnat, tvätta den med rent vatten och, vid behov, gnid försiktigt med en rengöringssvamp. Torka torrt.

Ugnslucka

Ugnsluckan kan tas bort för rengöring.

När ugnsluckan öppnas tänds lamporna och varmluftsfläkten stängs av.

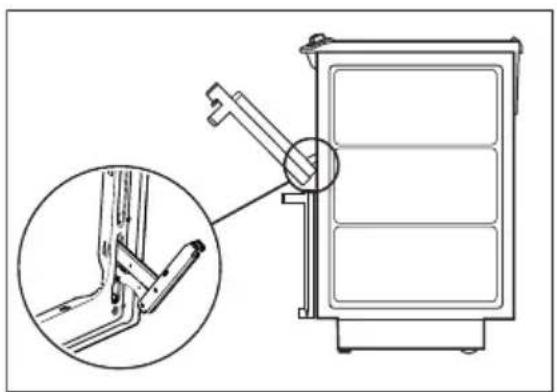

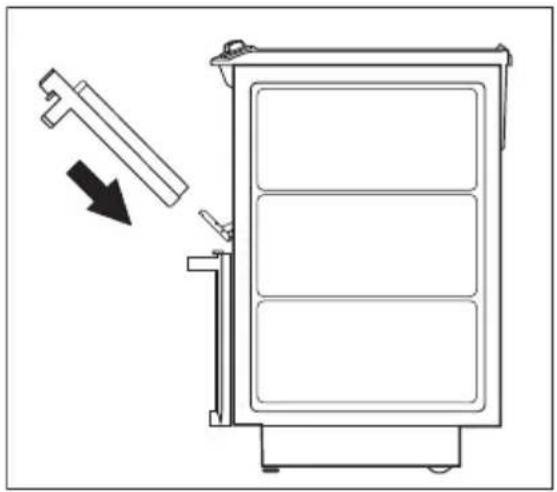

Att ta bort luckan:

1. Öppna ugnsluckan till cirka en tredjedel (parkeringsläge).
2. Fatta tag i ugnsluckans sidor med båda händerna och dra bort luckan från ugnen.

1. Ställ gångleden i dess parkeringsläge.

2. För in gångleden i spår på luckan. Tryck ner så att monteringsfjädern snäpper fast.

3. Stäng ugnsluckan.

Använd inte ugnsluckan som fotstöd.

Luckan består av två delar med värmereflekterande glas för att reducera yttemperaturen. De inre glasen kan tas bort för rengöring.

Rengöring mellan glasskivorna

WARNING

Var försiktig så att du inte skadar luckglaset. Sprickor som bildas på kanterna kan orsaka att glaset går sönder när det har värmts upp några gånger.

Var försiktig när du stänger luckan efter det att glasskivan/-skivorna är borttagna eftersom luckan då är betydligt lättare.

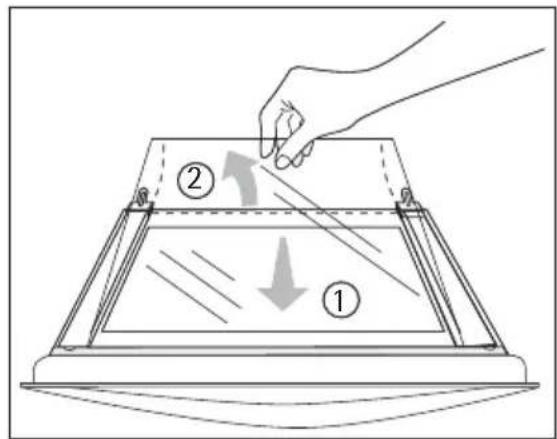

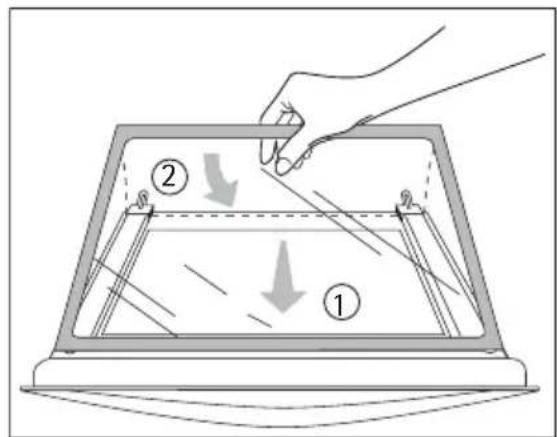

Att ta bort den övre glasskivan i ugnsluckan

1. Ta tag i den övre glasskivans nedre kant och skjut mot fjädertrycket i riktning mot ugnsluckans handtag tills den är fri nedtill (1).

2. Lyft upp skivan en aning nertill och dra ut den (2).

1. Fatta den mellersta skivan i dess nedre ände och tryck upp mot luckhandtaget tills den är fri i underkant (1).

1. Lyft upp glasskivan en aning nedtill och dra ut den (2).
2. Rengör glasen.

Montering av den mellersta glasskivan i luckan

1. För in den mellersta glasskivan diagonalt uppifrån i glashållaren på handtagetssidan (1).
2. Sänk ned den mellersta glasskivan och skjut den i riktning mot luckans underkant tills den inte kommer längre mot den nedre hållaren (2).

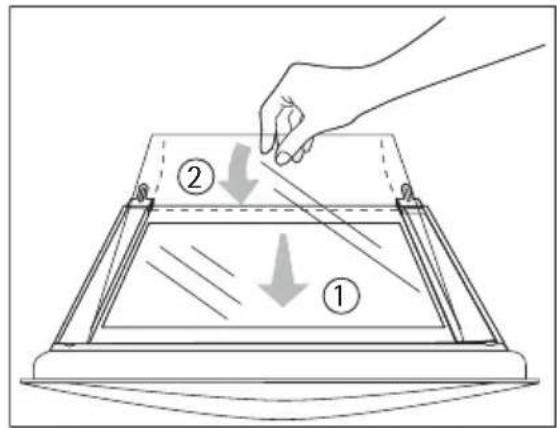

Montering av luckans övre glas

1. För in den övre glasskivan diagonalt uppifrån i glashållaren på handtagssidan (1).
2. Sänk ner glasskivan. Lägg skivan mot fjäderkraften på handtagssidan framför fasthållningsprofilen på luckans underkant och skjut den under fasthållningsprofilen (2). Glasskivan måste sitta fast!

Rengöring av tillbehör

Rengör plåtar, långpanna och övriga delar med varmt vatten och diskmedel. Skölj och torka torrt.

Non-stick behandlade tillbehör

Dessa tillbehör har en smutsavvisande beläggning och håller länge om de sköts på rätt sätt

Ljusa fläckar i beläggningen betyder inte att ytan är skadad.

WARNING

Lägg inte Non-stick behandlade tillbehör på en het glaskeramikhäll eftersom de kan skadas. Tillbehören tål en temperatur på upp till 250 °C. Värm dem aldrig utan mat eller bakverk.

Rengör tillbehören noga i varmt vatten och diskmedel innan du använder dem första gången.

• Använd verktyg av plast eller trä i stället för metall, som kan skada beläggningen.
• Tänk på att kokkärl med skrovlig botten kan skada tillbehören.
• Rengör tillbehören med en mjuk svamp eller diskborste i varmt vatten och lite diskmedel. Använd inte diskmaskin.
• Använd aldrig stålull eller vassa föremål för rengöring.

Ugnsstegar

Du kan ta bort ugnstegarna på båda sidorna för att förenkla rengöringen. För att få bort smuts och fett kan du blötlägga dem i vatten med diskmedel. Diska för hand. OBS! Ma- skindiska inte. Det tar bort allt fett och påverkar deras funktion negativt.

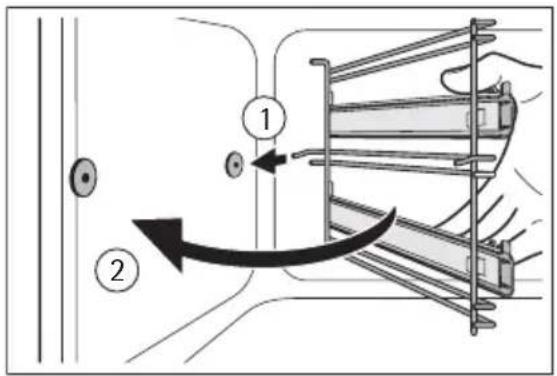

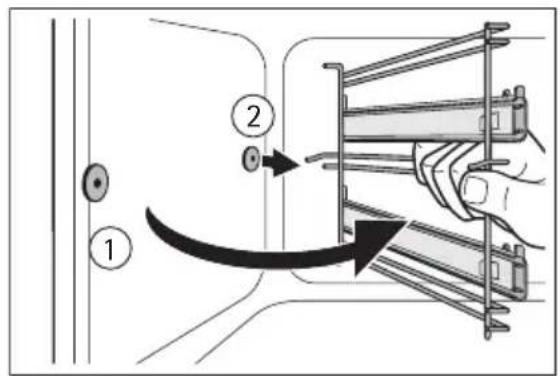

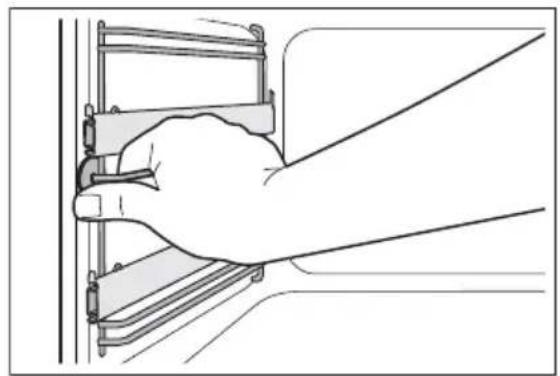

Borttagning av ugnsstegar

Dra först ut ugnssstegen ur ugnsväggen (1)

och lossa sedan i bakkant (2).

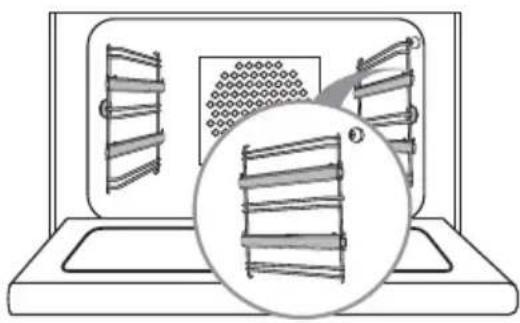

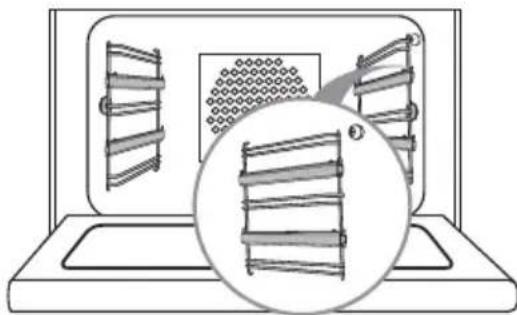

Återmontering av ugnsstegarna

Observera! Stavarnas avrundade ändar måste peka framåt!

För att sätta tillbaks stegen på plats, lås den baktill (1) och för sedan in framkanten och tryck på plats (2).

Risk för elektriska stötar! Innan du byter glödlampa:

• Stäng av ugnen.
• Koppla loss spisen från elnätet.
• För spisar med nätkabel, lossa stickkontakten från eluttaget.
• För övriga spisar, slå ifrån strömmen med huvudströmbrytaren.

Lägg en trasa på ugnsbotten som skydd för glödlampan och lampglaset.

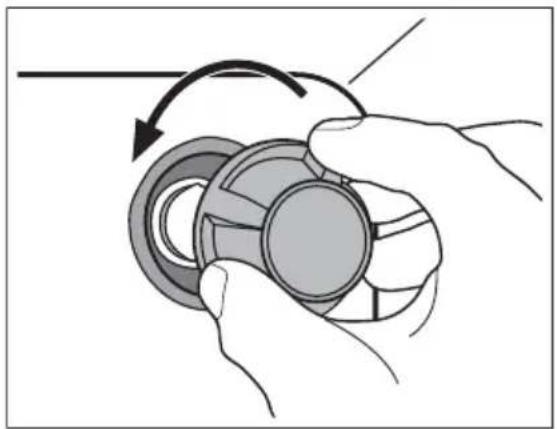

1. Ta bort lampglaset genom att vrida det moturs och rengör det.
2. Vid behov:

Byt ut ugnsbelysningen mot värmetåliga ugnslampor med följande märkdata: 40 watt för den övre ugnen, 25 watt för den undre ugnen, 230 volt, 300 °C.

1. Sätt tillbaka lampglaset på plats.

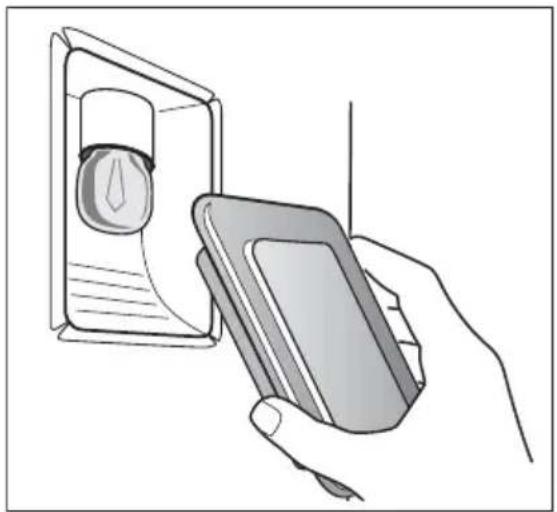

Byte av lampa på ugnssidan/rengöring av täckglaset

1. Ta bort vänster ugnsstegar.
2. Ta bort lampglaset med ett smalt, trubbigt föremål (t.ex. en tesked).
3. Om nödvändigt: Ersätt med ny glödlampa med E14 fattning, märkt 230-240V, 25W och 300°C.

Beställ ersättningslampan från ditt lokala servicecenter (se kapitlet "Service/Kund-tjänst").

1. Sätt tillbaks skyddsglaset på plats.
2. Sätt tillbaka ugnstegarna.

Vad ska jag göra om...

Gör aldrig ingrepp i spisen som kan skada person eller produkt. Nedan följer förslag på vad du själv kan göra om något problem uppstår. Kontakta vår serviceavdelning om du behöver hjälp.

Problem Åtgård
Spisen får ingen ström Kontrollera att:	• alla säkringar är hela• stickkontakten sitter ordentligt i eluttaget• jordfelsbrytaren inte har utlösts
Spisen fungerar inte	Kontrollera att funktionslåset inte är aktive-rat
Det tar för lång tid att koka/steka Kontrollera att du har valt ett lämpligt kokkärlmed god värmeledningsförmåga
Ugnsbelysningen fungerar inte Byt ut glödlampan
Lucklåset fungerar inte Aktivera låsfunktionen
Matlagningstermometern fungerar inte Kontrollera att matlagningstermometern ärrätt ansluten i ugnen. Ta ut den och anslutden igen. Ställ in önskad temperatur
Klockan går fel eller inte alls Ställ in rätt tid
Signaluret fungerar inte Ställ in en tid
F11 lyser på displayen Matlagningstermometerns kontakt sitter inteordentligt i uttaget i ugnen
F1 lyser på displayenF2 lyser på displayen	Kontakta vår lokala serviceavdelning
En felkod tänds på displayen (börjar med F) Kontakta vår lokala serviceavdelning

Tekniska data

Produktens bredd 596 / 696	mm	Ugn Effekt
Produktens djup 595 mm Takelement 1000 W
Produktens höjd 900 mm Undre värmeelement 1000 W
Energiklass A Grillelement 1900 W
Bakplåtens yta (cm2)	1488 Ringelement 2400 W
		Keramikhäll Effekt
140*250 mm "Hi-Light" vär-		meelement	1100/2000 W
120/180 mm "Hi-Light" vär-		meelement	900/1800 W
210 mm "Hi-Light" värme-		element	2300 W
140 mm "Hi-Light" värme-		element	1200 W

Med reservation för ändringar. Denna spis uppfyller kraven enligt EG-direktiv 89/336/EEG och 73/23/EEG.

Tillgängligheten till ett värmeelement varierar beroende på produkternas specifikationer.

Installation

WARNING

Alla ingrepp på spisen måste utföras av en behörig fackman. Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar när du flyttar spisen.

Vid leverans är spisen anpassad till en bänkhöjd på 900 mm. En 60 cm bred spis har fast sockel och en 70 cm bred spis har teleskopsockel. Höjden kan ändras så att spisen passar en bänkhöjd från 880 upp till 920 mm. Var noga med att inte blockera ventilationsutgångarna (bakom spisen och högst upp bakom käpan) när du placerar spisen. Spisen får ej skjutas in under t.ex. en kakelkant eller liknande. Det måste finnas minst 40 cm avställningsyta på båda sidor om spisen.

Se till att spisens nätkabel inte kommer i kläm när spisen flyttas.

Justera sockelns höjd

Om du vill ändra sockelns höjd, läs först igenom följande punkter innan du börjar.

1. Lägg ned spisen försiktigt (se bild). Använd t.ex. frigolit från emballaget som skydd mellan golvet och spisen. Tänk på att lägga ett skyddande underlag under spissidornas nedre bakre hörn för att skydda golvet.

2. Lossa de fyra skruvarna A (se bild). Dra ut den inre basen en bit om du endast vill ändra höjden. Dra i konsolerna på vilka hjulen och fötterna är monterade. Var försiktig, det finns vassa kanter under spisen.

3. Skruva åter i skruvarna A i något av hålen för en bänkhöjd på 880 till 922 mm. Avständet mellan hålen varierar mellan 7 och 14 mm (se bild A).

4. Ställ upp spisen och anslut den till elut- taget. Skjut in spisen på plats och kontrollera att den står helt i våg innan du monterar säkerhetsutrustningen.

0000 A A A 922 880 14 7 7 14

Spisen måste stå plant för att t.ex. fettet ska fördela sig jämnt i stekpannan. Placera ett vattenpass eller en stekpanna med vatten på hällen när du vill kontrollera att spisen står plant. Vid behov kan du justera spisens hjul och fötter med 15 mm från sockelns. Använd en skruvmejsel för att justera de bakre hjulen och en polygrip till de främre fötterna.

Tippskyddet måste vara monterat så att spisen inte välter vid onormal belastning. Tippskyddet fungerar endast när spisen är inskjuten på plats.

Så här monterar du tippskyddet:

1. Innan du monterar tippskyddet, kontrollera att spisen är justerad till rätt höjd och att den står vågrätt.

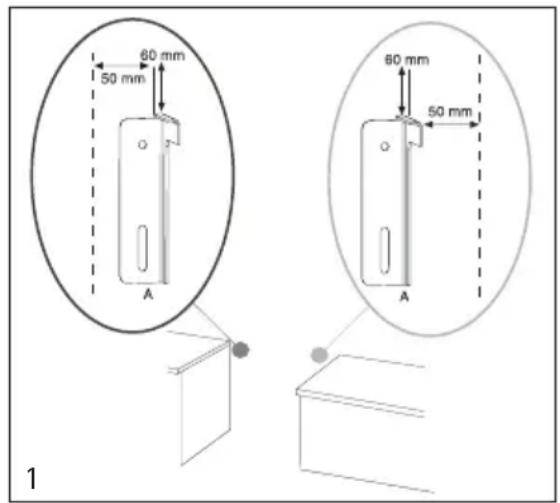

2. Fästet (B) är monterat på vänster sida vid leverans. Mät ut var tippskyddet (A) skall placeras, 60 mm ner från hållkant och 50 mm från väggen (skåp). Skruva fast det i stabilt material eller använd lämplig förstärkning. Hela tippskyddet (A+B) kan också placeras på höger sida (se bild 1).

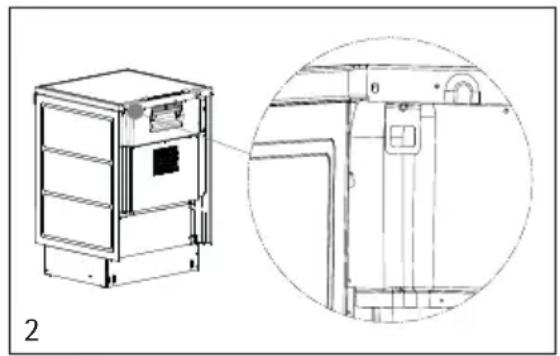

Se till att ytan är jämn bakom spisen. Om det finns kakel eller lister bakom hållkanten måste det finnas ett utrymme som motsvarar avständet mellan tippskyddet och väggen. Detta är till för att tippskyddet skall hålla spisen och fungera på rätt sätt. Kontrollera att tippskyddet sticker in minst 20 mm i hålet på spisens baksida (B) när du skjuter in spisen (se bild 2).

OBSERVERA!Om utrymmet mellan bänkskåpen är större än spisens bredd måste du justera sidavståndet om du vill centrera spisen.

60 mm 50 mm A 60 mm 50 mm A 1

Allt arbete med spisen måste utföras av en kvalificerad expert. Arbete utfört av lekman kan försämra spisens prestanda samt leda till skada på person och/eller egendom.

En spis som levereras med nätkabel och stickkontakt måste anslutas i ett jordat vägguttag. Anslutningseffekt och spänning finns angivet på typskylten. Det finns ett kopplingsschema på spisens baksida.

Ansluts spisen till uttag utan nolledare går spisen sönder och då gäller inte garantin.

Den elektriska installationen måste inkludera en frånskiljare som gör det möjligt att separera spisens alla poler från nätet. Frånsklijaren ska bryta i alla poler och ha överspännningsskydd enligt kategori III. Anslutningskabeln ska vara av typ H05W-V (RKK).

Det kravet måste uppfyllas av säkerhetsskäl.

För spisar med stickkontakt: Se till att stickkontakten är helt inskjuten i vägguttaget.

Miljöinformation

Symbolen ✉ på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Emballaget kan återvinnas. Kontakta de lokala myndigheterna för mer information om ortens system för återvinning.

WARNING

För att säkerställa att ugnen inte utgör någon fara måste den göras obrukbar före kassering. Drag ur stickkontakten från eluttaget och klipp av nätkabeln.

Sätt lucklåset ur funktion så att barn inte kan bli inlåsta i ugnen.

- Avnänd ett lock och du sparar halva energiförbrukningen.

- Ång- och tryckkokning sparar också energi.

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.husqvarna.se
