BRUKSANVISNING QB6120K Husqvarna-Electrolux

Vi vill skapa de bästa produktlösningar som du kan hitta på marknaden idag. Lösningar där du upplever en perfekt balans mellan form och funktion och där spetsteknologi också matchar energisnålhet och miljömässig hänsyn.

Så tack för att du valt en kvalitetsprodukt från oss!

För att du ska få största möjliga nytta och glädje av ditt nyförvärv föreslår vi att du börjar med att läsa igenom den här bruksanvisningen och bekantar dig med alla funktioner och fördelar. Förvara gärna bruksanvisningen på en lämplig plats nära produkten så att du lätt kan ta fram den när du behöver friska upp minnet eller ha svar på en fråga.

Lycka till!

Följande symboler används i denna bruksanvisning:

Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten.

Allmän information och tips

Miljöinformation

Innehåll

Bruksanvisning 4

Säkerhet 4
Beskrivning av diskmaskinen 5
Manöverpanel 6
Före första användning 8
Inställning av vattenavhärdaren 8Påfyllning av specialsalt 10Påfyllning av sköljmedel 11
Vid den dagliga användningen 14
Arrangering av bestick och disk 14Höjdjustera överkorgen 18Påfyllning av diskmedel 19Användning av 3 i 1 diskmedel 20Val av diskprogram (Programtabell)	22
Start av diskprogram	24
Inställning av startfördröjning	24
Stänga av diskmaskinen	25
Skötsel och rengöring	26
Vad gör jag om...	28
Avhjälpa mindre fel själv	28
När diskresultatet inte är tillfredsställande	30
Avfallshantering	31
Tekniska data	31
Anvisningar för kontrollinstitut	32
Uppställnings- och anslutningsanvisning	33
Säkerhetsanvisningar för installationen	33
Placering av diskmaskinen	34
Anslutning av diskmaskinen 35
Garanti/Kundtjänst	37
Service och reservdelar	42

Bruksanvisning

⚠ Säkerhet

Före första användning.

- Beakta "Uppställnings- och anslutningsanvisningarna".

Bestämmelser för användning

• Diskmaskinen är endast avsedd för diskning av hushållsdisk.
• Ombyggnad eller förändringar av diskmaskinen är inte tillåten.
• Använd endast specialsalt, disk- och sköljmedel som är avsett för hushållsdiskmaskiner.
• Häll inget lösningsmedel i diskmaskinen. Risk för explosion!

Barnsäkerhet

• Håll barn borta från förpackningsdelar. Risk för kvävning!
• Barn känner ofta inte till riskerna vid användandet av elektriska apparater. Lämna inte barn utan uppsikt vid diskmaskinen.
• Säkerställ att inte barn eller husdjur klättrar in i diskmaskinen. Livsfara!
• Diskmedel kan orsaka frätskador i ögon, mun och svalg. Livsfara! Beakta skölj- och diskmedelstillverkarens säkerhetsanvisningar.
• Vattnet i diskmaskinen är inget dricksvatten. Risk för frätskador!

Allmän säkerhet

• Reparationer av diskmaskinen får endast utföras av en fackman.
• Slå från diskmaskinen och stäng vattenkranen då maskinen ej användes.
• Dra aldrig i el-sladden för att ta ur kontakten, utan dra alltid i kontakten.
• Se till att diskmaskinens lucka alltid är stängd förutom när disk plockas i eller ur. På så vis förhindras att någon kan snubbla över den öppnade luckan och skadas.
• Sätt eller ställ Dig inte på den öppna luckan.
• Maskinen får inte placeras i ett utrymme där det finns risk att temperaturen sjunker under 0°C, (frysrisk).

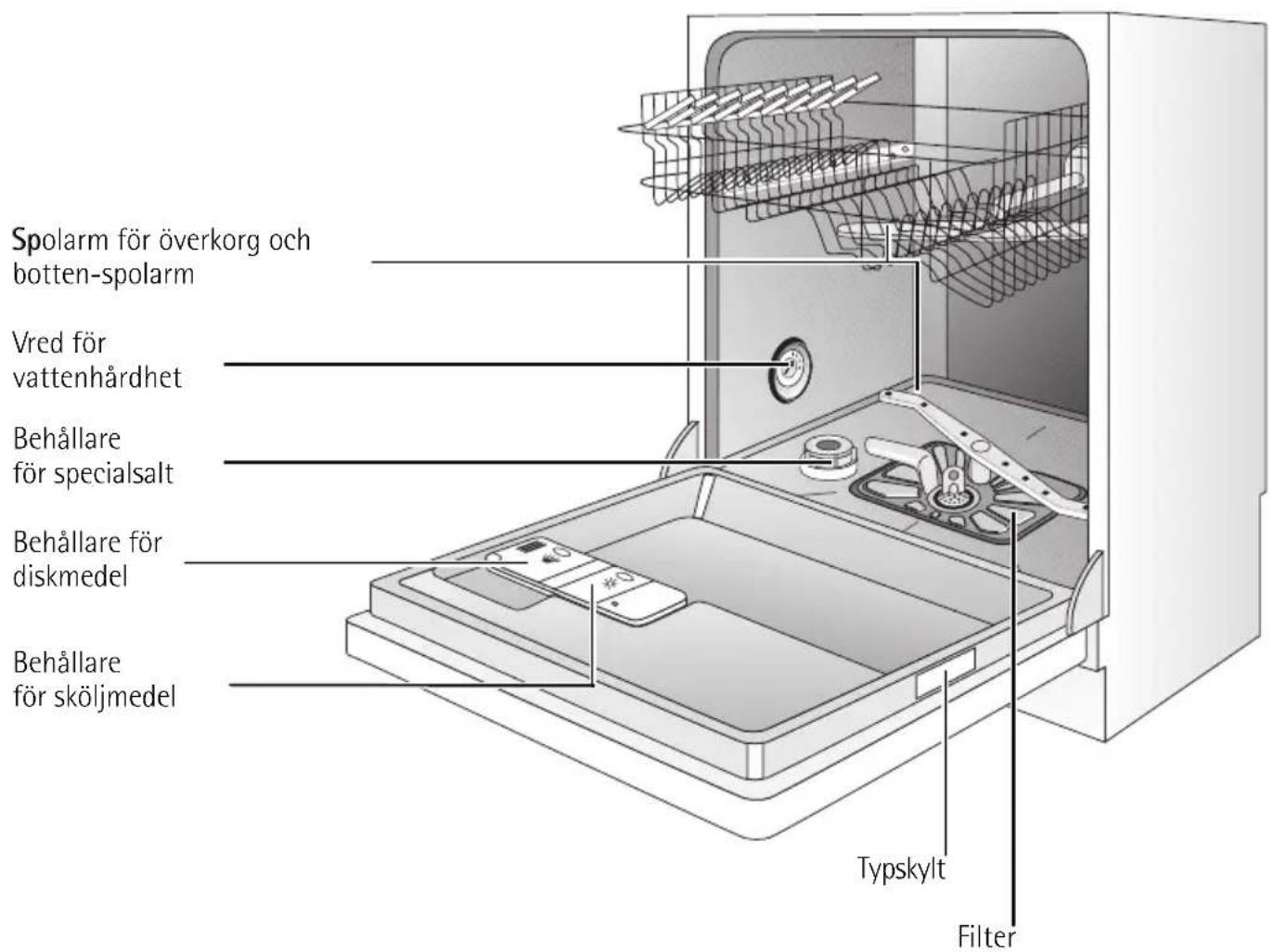

Beskrivning av diskmaskinen

Spolarm för överkorg och botten-spolarm Vred för vattenhårdhet Behållare för specialsalt Behållare för diskmedel Behållare för sköljmedel Typskylt Filter

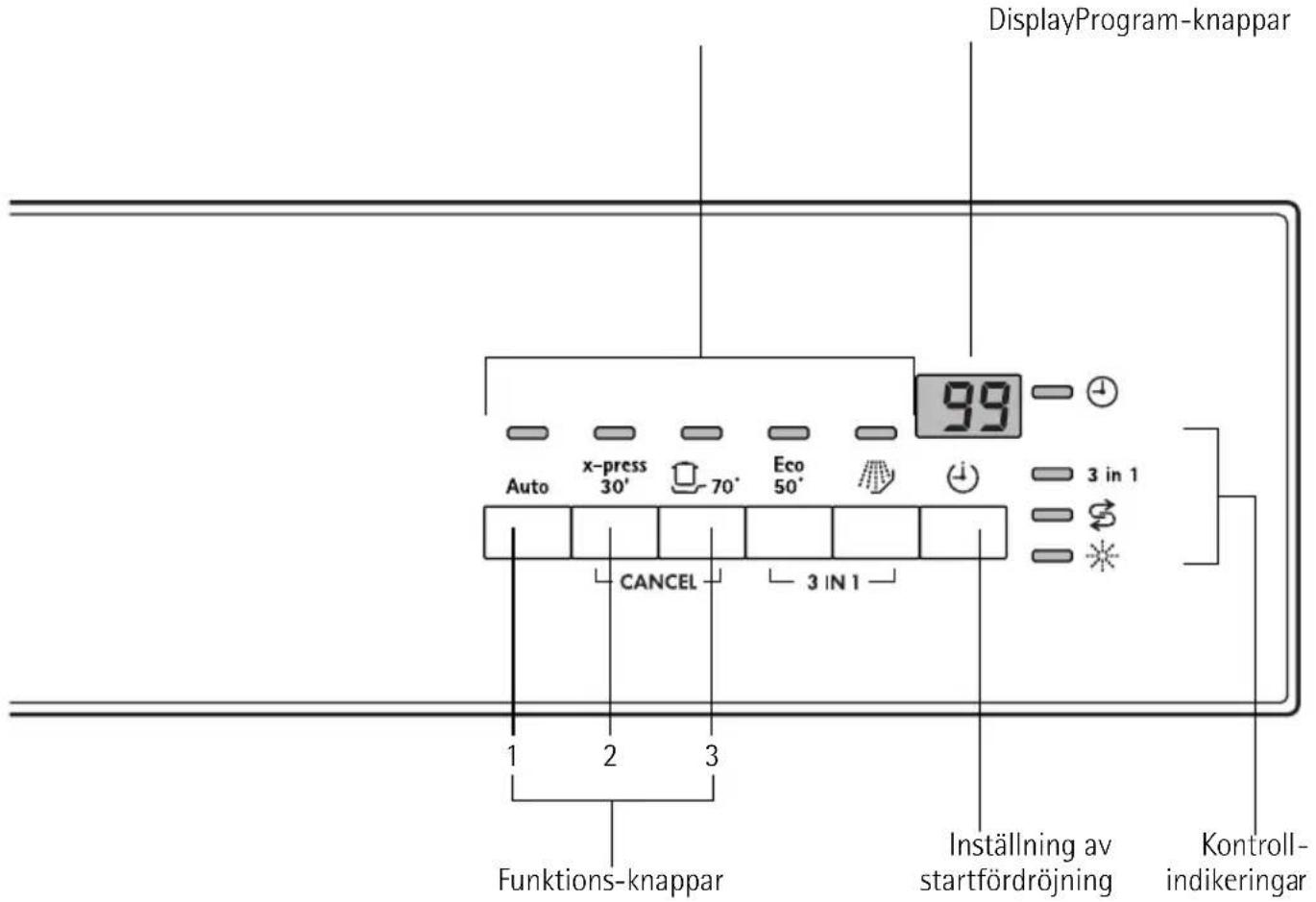

Manöverpanel

Med TILL-/FRÅN-knappen slås diskmaskinen till-/från.

DisplayProgram-knappar 99 Auto x-press 30° 70° Eco 50° 3 in 1 CANCEL 3 IN 1 1 2 3 Funktions-knappar Inställning av startfördröjning Kontroll-indikeringar

Med Program-knapparna väljs det önskade diskprogrammet.

Funktions-knappar: Tillsammans med ett inställt diskprogram kan med hjälp av dessa knappar även följande funktioner ställas in:

Funktionsknapp 1 Inställning av vattenavhärdare

Funktionsknapp 2 In/urkoppling av sköljmedelsdosering vid 3 i 1

Funktionsknapp 3 - ej använd -

Knappar 3in1 In-/urkoppling av funktionen 3 i 1

Sköljmedelsdoseringen påverkas bara när funktionen 3 i 1 är vald.

Displayen kan visa:

—vilken hårdhetsgrad på vattnet som är inställd.

-om sköljmedelsdoseringen är på-, avstängd.

–vilken starttid som är inställd.

—hur lång tid som kvarstår för ett diskprogram som är igång.

—vilka fel som diskmaskinen har.

Kontrollindikeringarna har följande innebörd:

Fyll på specialsalt

Fyll på sköljmedel

3 IN 1 3 i 1 funktion inkopplad

1) Dessa kontrollindikeringar lyser inte när ett diskprogram pågår.

Före första användning

Om Du vill använda 3 i 1 diskmedel:

- Läs först avsnittet "Användning av 3 i 1 diskmedel".

- Fyller Du inte på specialsalt eller sköljmedel.

Före första användningen, om Du inte använder 3 i 1 diskmedel:

1. Ställ in vattenavhärdaren
2. Fyll på specialsalt för vattenavhärdaren
3. Fyll på sköljmedel

Inställning av vattenavhärdaren

Vattenavhärdaren måste ställas in mekaniskt och elektroniskt.

För att förhindra kalkavlagringar på disken, måste den diskas med mjukt, dvs kalkfattigt vatten. Vattenavhärdaren skall ställas in enligt tabellen för vattenhå.

Diskmaskinen skall vara frånslagen.

Mekanisk inställning:

1. Öppna diskmaskinens lucka.
2. Ta ut den nedre diskkorgen ur maskinen.
3. Ställ hårdhetsvredet på vänster sida i diskutrymmet på 1 eller 2 (se tabell).

Inställning elektroniskt:

1. Tryck på TILL/FRÅN-knappen.

Om endast indikeringen för en programknapp lyser, är detta diskprogram aktive- rat. Diskprogrammet måste då väljas bort.

Tryck in funktionsknapparna 2 och 3 samtidigt i ca 2 sekunder. Indikeringarna för alla valbara programknappar lyser.

1. Tryck in funktionsknapparna 2 och 3 samtidigt och håll dem intryckta. Indikeringarna för funktionsknapparna 1 till 3 blinkar.

2. Tryck på funktions-knapp 1. Indikeringen för funktions-knapp 1 blinkar. Displayen visar den inställda hårdheten.

3. Ett tryck på funktions-knapp 1 höjer hårdheten med 1 steg.

(Undantag: Efter hårdhetsgrad 10 följer hårdhetsgrad 1).

1. Tryck på TILL/FRÅN-knappen när rätt hårdhetsgrad är inställd.

Hårdhetsgraden är nu lagrad.

Ställs vattenavhärdaren elektroniskt in på "1", kopplas kontrollampan för speci-alsalt bort.

Vattenhårdhet Inställning av hårdhetsgrad					Indikering på displayen
i °d1)	i mmol/l2)	område mekaniskt elektroniskt
51 - 70	9,0 - 12,5	IV	2*	103)	10L.
43 - 50	7,6 - 8,9			9	9L
37 - 42	6,5 - 7,5			8	8L
29 - 36	5,1 - 6,4			7	7L
23 - 28	4,0 - 5,0			6	6L
19 - 22	3,3 - 3,9	III		5*	5L
15 - 18	2,6 - 3,2		1	4	4L
11 - 14	1,9 - 2,5	II		3	3L
4 - 10	0,7 - 1,8	I/II		2	2L
under 4	under 0,7	I		1inget salt behövs	IL

1) (°d) "deutscher Grad", mått för vattenhärdhet
2) (mmol/l) millimol per liter, internationell enhet för vattenhårdhet
3) Med denna inställning kan programtiden förlängas något.
*) fabriksinställning

För att avkalka vattenavhärdaren måste specialsalt fyllas på. Använd endast specialsalt som är avsett för hushållsdiskmaskiner.

Om Du inte använder 3 i 1 diskmedel, fyller Du på specialsalt.

—Före första användning av diskmaskinen (vid behov).

- Om indikeringen på panelen för specialsalt lyser.

1. Öppna luckan, ta ut underkorgen.
2. Skruva upp locket till saltbehållaren moturs.
3. Endast vid första användning:
   Fyll saltbehållaren helt med vatten.
4. Sätt den medlevererade tratten på behållarens öppning.
   Fyll på specialsalt i behållaren, mängd, be- roende på kornstorlek, ca 1,0-1,5 kg. Över- fyll inte behållaren.

SALE ZOUT SALT SALZ SEL

Det är ofarligt om vatten rinner över vid påfyllnad av specialsalt.

1. Ta bort saltrester från behållarens öppning.

2. Vrid fast locket medurs.

3. Kör ett diskprogram efter påfyllnad av specialsalt. Därigenom spolas utrunnet saltvatten och saltkorn bort.

Beroende på kornstorleken kan det dröja några timmar innan saltet har lösts upp i vattnet och indikeringen för specialsalt åter slocknar.

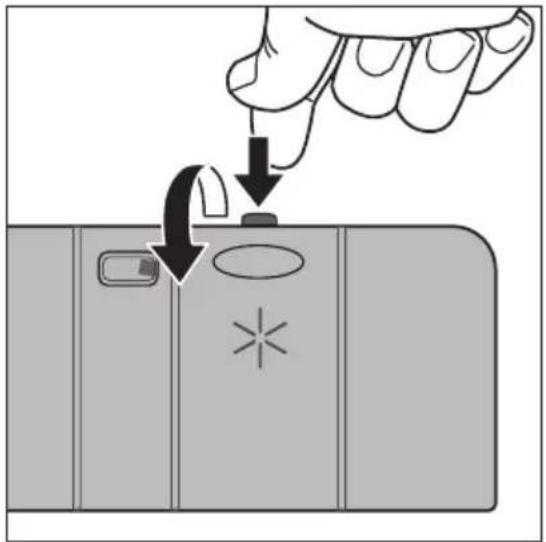

Påfyllning av sköljmedel

Eftersom sköljmedlet låter diskvattnet rinna av bättre, får man en fläckfri, glän- sande disk och klara glas.

Om Du inte använder 3 i 1 funktionen, fyller Du på sköljmedel.

-Före första användning av diskmaskinen.

-0m indikeringen för sköljmedel på panelen lyser.

Använd bara speciellt sköljmedel för diskmaskiner och inga andra flytande rengöringsmedel.

1. Öppna luckan.

Facket för sköljmedel sitter på insidan av diskmaskinsluckan.

1. Tryck på läsknappen till sköljmedelsfacket.

2. Öppna locket.

3. Fyll sakta på sköljmedel upp till markeringen "max"; det motsvarar en mängd av ca 140 ml

4. Tryck på locket tills det läses.

5. Om sköljvätska runnit ut, torka bort den med en trasa. Annars bildas för mycket skum vid diskning.

Inställning av sköljmedelsdosering

Ändra bara doseringen när det på glas och disk syns ränder, mjölkaktiga fläckar (ställ in doseringen lägre) eller intorkade vattenfläckar (ställ in doseringen högre) (se avsnitt „När diskresultatet inte är tillfredsställande“). Doseringen kan ställas in från 1-6. I fabrik är doseringen förinställd på "4".

1. Öppna diskmaskinens lucka.
2. Tryck på läsknappen till sköljmedelsfacket.
3. Öppna locket.
4. Ställ in dosering.
5. Tryck på locket tills det läses.
6. Om sköljvätska runnit ut, torka bort den med en trasa.

Spolning påslagen genom att 3in1-funktionen valts

i Om funktionen 3in1 inte har valts är spolningen alltid påslagen.

Om 3in1-funktionen har aktiverats genom val av 3in1-disk, är spolningen avstängd. Om disken inte torkas tillräckligt bör spolningen slås på igen (se även kapitlet "Använda 3in1-diskning").

1. Tryck på TILL/FRÅN-knappen.

Om endast indikeringen för en programknapp lyser, är detta diskprogram aktive-rat. Diskprogrammet måste då väljas bort.

Tryck in funktionsknapparna 2 och 3 samtidigt i ca 2 sekunder. Indikeringarna för alla valbara programknappar lyser.

1. Tryck in funktionsknapparna 2 och 3 samtidigt och håll dem intryckta. Indikeringarna för funktionsknapparna 1 till 3 blinkar.
2. Tryck på funktions-knapp 2. Indikeringen för funktions-knapp 2 blinkar. Displayen visar den aktuella inställningen:

0d

Sköljmedelsdoseringen är frånkopplad vid 3 i 1 (fabriksinställning)

Id Sköljmedelsdoseringen är tillkopplad vid 3 i 1

1. Tryck på funktionsknapp 2 kopplar in resp ur sköljmedelsdoseringen.
2. När displayen visar den önskade inställningen, tryck på TILL/FRÅN-knappen. Inställningen är nu lagrad.

Vid den dagliga användningen

Arrangering av bestick och disk

Svampar, hushållsdukar och alla föremål som kan suga upp vatten får inte ren-göras i diskmaskinen. Plast- och teflonbelagd disk avvisar vattendroppar kraftigt. Därför torkar denna disk något sämre än porslin och kvalitetsstål.

För diskning i diskmaskin är följande bestick/disk
inte lämplig: eventuellt lämplig:
Bestick med trä-, horn-, porslins- eller pärlemorskaftEj värmebeständiga plastdelarÄldre bestick, vars kitt är temperaturkänsligtLimmade bestick eller besticksdelarTenn- respektive kopparföremålBlykristallglasRostkänsliga ståldelarTrä-/frukostbrickorHantverksföremål	Diska endast stengods i diskmaskinen om tillverka-ren uttryckligt angett att det är lämpligt.Glasdekor kan mattas efter flera diskningar i maskin.Silver- och aluminiumdelar har tendens att bli miss-färgade vid diskning. Matrester som till exempel äggvita, äggula, senap orsakar ofta missfärgningar respektive fläckar på silver. Avlägsna därför alltid matrester från silver, om det inte skall diskas ome-delbart efter användning.Glas kan bli matt efter många diskningar.

- Innan Du insorterar disken, bör Du:

-Avlägsna stora matrester.

–Mjuka upp fastbrända matrester i kastruller.

- Beakta vid arrangering av disk och bestick:

—Disk och bestick får inte hindra spolarmarna att rotera.

-Ställ skålar, koppar, glas kastruller osv med öppningen neråt, så att de inte fylls med vatten.

–Disk och bestick får inte ligga i eller på varandra.

—Glas bör inte stå intill varandra för att undvika skador.

–Lägg inte små föremål (till exempel lock) i diskkorgarna utan i bestickskorgen, för att de inte skall ramla ner.

Varning: Spetsiga knivar och bestick med vassa delar skall på grund av skaderisken läggas i överkorgen.

För att alla besticksdelar i bestickskorgen skall spolas med vatten, bör Du:

1. Sätta på gallerinsatsen på bestickskorgen

2. Ställa gafflar och skedar med hand- taget neråt i bestickskorgen.

För större bestick, som till exempel ballongvispar, kan halva besticksgallret tas bort.

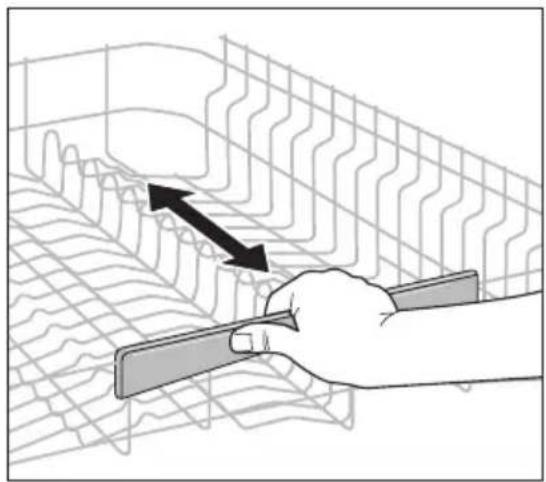

Fylla / tömma underkorgen och överkorgen

Drag ut eller skjut in över- underkorgen med handtaget i mitten för att fylla eller tömma korgarna.

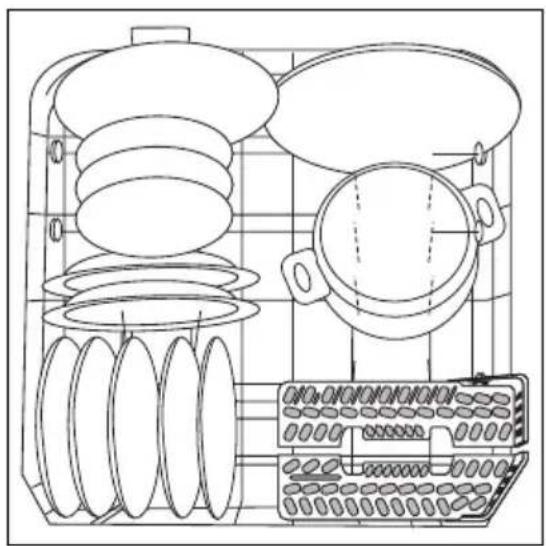

Arrangera mycket smutsig disk i underkorgen (Tallrikar upp till 29 cm i diameter).

För att lättare kunna arrangera större disk, är alla bakre tallrikshållare i underkorgen fällbara.

Sortera in mindre och känslig disk samt långa bestick i överkorgen.

- Sortera disk på och under de fällbara kopphyllorna så att diskvatten när alla delar som skall diskas.

- Det går att fälla upp kopphyllorna vid diskning av högt diskgods.

- Låt vin-eller konjaksglas luta mot eller hänga i urtagen på kopphyllorna.

- Fäll upp glasstödet åt höger för glas med hög fot, låt den annars vara nerfälld åt vänster.

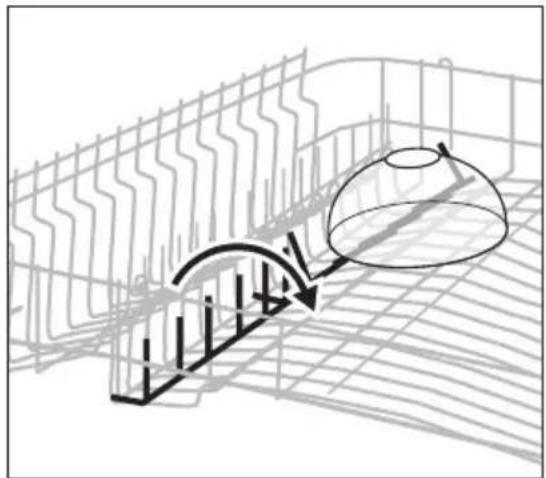

- De två pinnraderna i överkorgen är också vikbara.

Pinnraden uppfälld: Ställ glas, bägare osv i överkorgen.

Pinnraden nerfälld: Mer plats för skålar.

Höjdjustera överkorgen

	Maximal höjd på disken i överkorgen underkorgen
med upphöjd överkorg 22 cm 30 cm
med sänkt överkorg 24 cm 29 cm

Det är även möjligt att ändra höjden med disk i korgarna.

Höjning / sänkning av överkorgen

1. Drag ut överkorgen helt.
2. Lyft överkorgen i handtagen tills det tar emot och sänk ner den.
   Överkorgen hakar in i undre eller övre position.

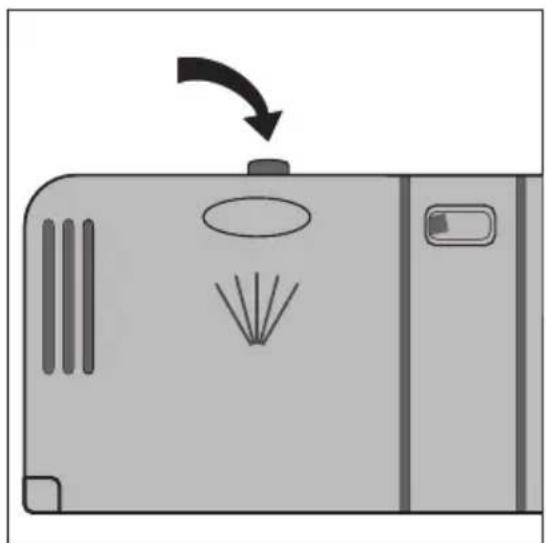

Påfyllning av diskmedel

Diskmedel löser smutsen på disk och bestick.

Diskmedlet måste fyllas på innan program- met börjar.

Använd bara diskmedel för hushållsdiskmaskiner.

Facket för diskmedel sitter på insidan av diskmaskinsluckan.

1. Om locket är stängt: Tryck på läsknappen. Locket öppnas.

2. Fyll på diskmedel i diskmedelsbehållaren. Som hjälp för doseringen finns markerings- linjer: "20/30" motsvarar ca 20/30 ml disk- medel. Beakta tillverkarens rekommendationer för dosering och förvaring.

3. Fäll tillbaka och tryck på locket tills det läses.

Vid mycket smutsig disk fyller Du desutom diskmedel i facet bredvid (1). Detta diskmedel är verksamt vid fördisken.

Diskmedel för diskmaskiner är idag nästan uteslutande lågalkaliska kompakt-diskmedel med naturliga enzymer i tablett- eller pulverform.

50 °C-diskprogram i förbindelse med dessa kompaktdiskmedel avlastar miljön och skonar Din disk, eftersom detta diskprogram är speciellt anpassat till enzymernas smutslö.

Diskmedelstabletter

Diskmedelstabletter från olika tillverkare löser upp sig olika fort.

Därför kan vissa diskmedelstabletter inte utveckla hela rengöringskraften. Använd därför diskprogram med fördisk när Du använder diskmedelstabletter. Vid diskning med snabbprogram kan tabletten delas.

Användning av 3 i 1 diskmedel

Dessa produkter för diskning är en kombination av diskmedel, skölj- och saltfunktion.

När 3 i 1 funktionen kopplas in

-avbryts doseringen av specialsalt och sköljmedel från resp. behållare.

–visas inte brist på salt och sköljmedel.

-Kan diskprogrammen pågå upp till 30 minuter längre.

i0m

Du vill använda 3 i 1 diskmedel bör Du kontrollera om detta diskmedel är lämpligt för vattenhärdheten på orten (Beakta tillverkarens anvisningar!).

Om vattenhärdheten är högre än vad tillverkaren rekomenderar och Du ändå vill använda 3 i 1 diskmedel, gör Du enligt följande:

- Med 3 i 1 funktionen inställd ställs vattenhärdheten en hårdhetsgrad lägre än vid diskning utan 3 i 1 diskmedel.

- Fyll på specialsalt i behållaren (om denna är tom).

Diskmaskinen känner av de två olika inställningarna av hårdhetsgrad för diskning med 3 i 1 funktion och utan 3 i 1 funktion.

Tryck samtidigt på de två knapparna ovanför 3 in 1 tills kontrollampan för "3 i 1" tänds. Detta innebär att funktionen är aktiverad.

För att inaktivera funktionen, tryck på samma knappar tills kontrollampan för "3 i 1" släcks.

Eftersom sköljmedelsdoseringen automatiskt kopplas från vid inkoppling av 3 i 1 funktionen, kan det på grund av kvalitetsskillnader i 3 i 1 diskmedlen förekomma att disken inte blir tillräckligt torr.

Gör i så fall enligt följande (se avsnitt "Påfyllning av sköljmedel"):

• Fyll på sköljmedel i behållaren (om denna är tom).
• Ställ in sköljmedelsdoseringen mekaniskt på "2".
• Koppla in sköljmedelsdoseringen.

Om Du inte använder 3 i 1 produkter längre

Om Du inte vill använda 3 i 1 produkter mer, gör enligt följande:

• Stäng av 3in1-funktionen.
• Fyll åter på behållarna för salt och sköljmedel.
• Ställ vattenavhärdaren på högsta möjliga inställning och genomför upp till tre normaldiskningar utan disk i maskinen.
• Ställ därefter in vattenavhärdaren på ortens vattenhårdhet.

Om Du använder 4 i 1 produkter

Om "4 i 1" diskmedel användes, vilket har samma egenskaper som "3 i 1" samt anti-glas korrosionsmedel, följ anvisningarna för "3 i 1" diskmedel.

Val av diskprogram (Programtabell)

Diskprogram	Lämpligt för:	Smutsgrad	Programförlopp					Förbruknings-värden1)
			Fördisk	Diskning	Mellansköljning	Slutsköljning	Torkning	Tid (minuter)	Energi (kWh)	Vatten (liter)
Auto2)	Vanlig disk och kokkärl	normalt smutsig, intorkade matrester	●	●	1 till 2x	●	●	90 - 110	1,00 - 1,50	12 - 24
x-press_30'	Disk utan kastrul-ler	nyligen använda, lätt till normalt smutsiga	-	●	-	●	-	30	0,8	9
^70°_4)	Vanlig disk och kokkärl	mycket smutsig, intorkade matrester, sär-skilt äggvita och stärkelse	●	●	2x	●	●	120 - 130	1,80 - 2,00	22 - 24
Eco_50°	Vanlig disk och kokkärl, tempera-turkänslig disk	normalt smutsig	●	●	●	●	●	130 - 160	0,95 - 1,05	13 - 15
(kallt)^6)	All slags disk	Använd disk, vilken sparats i diskmaskinen för att diskas senare.	●	-	-	-	-	12	< 0,1	4

1) Förbrukningsvärdena är framtagna under normal användning. De är beroende av mängden i diskkorgarna. Under praktiska förhållanden kan därför avvikelser förekomma.

2) I detta program fastställs diskvattnets grumlighet, hur smutsig disken är. Programtid, vatten- och energiförbrukning kan variera stort – allt efter mängd och hur smutsig disken är. Beroende på hur smutsig disken är anpassas diskvattnets temperatur automatiskt mellan 50°C till 65°C.

3) Fyll bara diskmaskinen till hälften med detta program.

4) Vid slutsköljningen höjs temperaturen till 68° under 10 minuter för desinficering av till exempel nappflaskor, plastskärbrädor eller syltburkar.

5) Testprogram för kontrollinstitut

6) Detta diskprogram behöver inget diskmedel.

Välja program

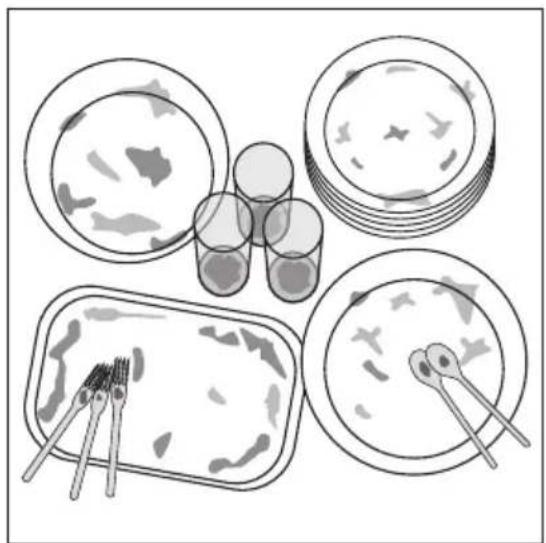

Om disken ser ut så här väljer du Ett intensivprogram.

Ett normal- eller ett energisparprogram.

Ett kortprogram (till exempel 30 min program).

1. Kontrollera att spolarmarna kan röra sig fritt.
2. Öppna vattenkranen helt.
3. Stäng luckan.

4. Tryck på TILL/FRÅN-knappen.

5. Välj det önskade programmet. Programindikeringen lyser. I displayen visas hur lång tid programmet tar. Efter ca 3 sekunder startar det valda diskprogrammet.

iTiden i displayen anpassas under diskningen i förekommande fall efter mängden disk, hur smutsig den är etc.

Avbryta eller avsluta diskprogram

Avbryt endast ett diskprogram som är igång om det är absolut nödvändigt.

Avbryta diskprogram genom att öppna diskmaskinens lucka

När luckan öppnas kan het ånga strömma ut. Risk för skållning!

1. Öppna luckan försiktigt. Diskprogrammet stoppar.
2. Stäng luckan. Diskprogrammet fortsätter.

Avsluta diskprogram

1. Tryck på funktionsknapparna 2 och 3 samtidigt och håll dem intryckta. Indikeringarna för alla valbara programknappar lyser.
2. Släpp funktions-knapparna. Diskprogrammet avslutas.
3. Kontrollera att det finns diskmedel i behållaren om Du vill starta ett nytt diskprogram.

Genom att slå från diskmaskinen avbryts bara ett diskprogram, det avslutas inte. När maskinen slås till igen fortsätter diskprogrammet.

Inställning av startfördröjning

Med val av startfördröjning kan Du fördröja ett diskprograms start mellan 1 till 19 timmar.

1. Tryck på knappen Startfördröjning upprepade gånger tills den önskade starttiden visas i displayen till exempel 12h, om diskprogrammet skall starta om 12 timmar. Indikeringen för startfördröjning lyser.
2. Välj diskprogram.
3. Den kvarvarande tiden till start av diskprogrammet visas fortlöpande (till exempel 12h, 11h, 10h, ... 1h osv).

Ändring av startfördröjning:

Så länge diskprogrammet inte har startat kan Du genom att trycka på knappen Startfördröjning fortfarande ändra inställningen.

Radera startfördröjning:

Tryck upprepade gånger på knappen Startfördröjning tills gångtiden för det valda programmet visas i displayen. Det valda diskprogrammet startar direkt.

Byte av diskprogram

Så länge diskprogrammet inte har startat, kan Du byta diskprogram. Avsluta först diskprogrammet, ställ därefter in startfördröjning igen, välj därefter nyt.

Stänga av diskmaskinen

Stäng först av diskmaskinen när displayen visar "0" som kvarvarande tid av diskprogrammet.

1. Tryck på TILL/FRÅN-knappen. Alla indikeringar slocknar.
2. Stäng vattenkranen.

Öppna luckan försiktigt, het ånga kan välla ut.

• Varm disk är stötkänslig. Låt därför disken kallna ca 15 minuter innan den plockas ur. Därigenom blir också torkresultatet bättre.
• Disken torkar fortare om luckan öppnas helt efter programmets slut och därefter ställs på glänt.

Urplockning av disk

Det är normalt att insidan av luckan och behållare är fuktiga.

- Plocka först ur den undre korgen, därefter den övre. Därigenom undviker Du att kvarvarande vatten i överkorgen droppar på disken i underkorgen.

Skötsel och rengöring

Använd inga möbelvårds- eller aggresiva rengöringsmedel.

- Rengör diskmaskinens paneldelar med en mjuk trasa och varmt, rent vatten.

- Kontrollera regelbundet och rengör vid behov behållare, lucktätning och filter för vattenslang (om sådant finns).

Rengöring av filter

Filtren måste regelbundet kontrolleras och rengöras. Igensatta filter påverkar diskresultatet.

1. Öppna luckan, ta ut underkorgen.
2. Vrid handtaget ungefär ett 1/4 varv moturs (A) och ta ut filtersystemet (B).

A B

1. Ta tag i finfiltrets (1) greppögla och drag det ur mikrofiltret (2).

2. Rengör alla filter noga under rinnande vatten.

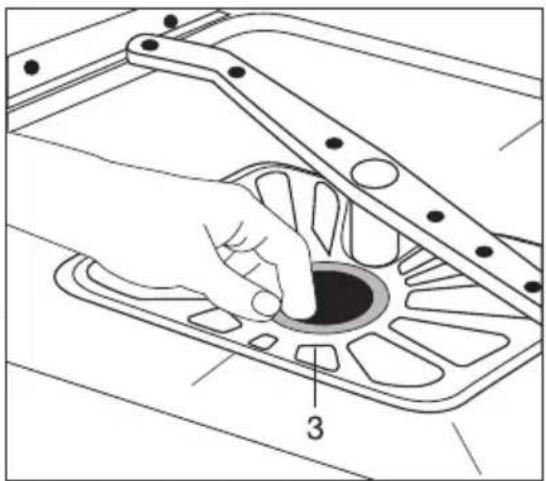

1. Ta ur plattfiltret (3) från diskutrymmets botten och rengör det noga på båda sidor.
2. Sätt tillbaka plattfiltret.
3. Sätt i finfiltret i mikrofiltret och sätt ihop dem.
4. Sätt in filtersystemet och lås det genom att vrida handtaget medurs till stopp. Kontrollera därvid att plattfiltret inte sticker ut över botten i diskutrymmet.

Diskning får i inget fall genomföras utan filter.

Avhjälpa mindre fel själv

Innan du kontaktar Electrolux Service, kontrollera om inte

-du kan avhjälpa felet själv med hjälp av följande feltabell eller

–felet orsakas av felaktig elektrisk anslutning och/eller felaktig vattenanslutning.

Om Electrolux tekniker tillkallas i dessa fall får du stå för alla kostnader, detta gäller även under garantitiden.

Om under användning någon av följande felkoder visas i displayen:

- Felkod, 10 (Problem med vattenanslutning),

- Felkod ,20 (Problem med vattenavlopp),

kontrollerar Du i följande tabell.

När felet är avhjälpt, tryck på det påbörjade diskprogrammets knapp. Diskprogrammet fortsätter.

Vid andra felkoder (" " följt av en siffra):

-Avbryt diskprogrammet.

-Stäng av diskmaskinen.

-Ställ in diskprogrammet igen.

Kontakta kundtjänst och meddela felkoden om felet visas igen.

Störning Möjlig orsak Åtgård
Programindikeringen för det valda diskprogrammet blinkar: Displayen visar felkod ,10 : (Problem med vattentillför- seln)	Vattenkranen har kalkat igen eller är trasig.	Kontrollera vattenkranen, låt re- parera den vid behov.
	Vattenkranen är stängd. Öppna vattenkranen.
	Filtret (om sådant finns) i slangkopplingen till vattenkra- nen är igensatt.	Rengör filtret i slangkopplingen.
	Bottensilen i diskutrymmet är igensatt.	Avbryta diskprogram (se avsnitt: Start av diskprogram). Rengöring av filter (se avsnitt: Rengöring av filter), starta därefter diskprogram igen.
	Vattenslangen är inte rätt installerad.	Kontrollera installationen av slangen.
Programindikeringen för det valda diskprogrammet blinkar, displayen visar felkod ,20 . (Problem med vattenavlopp)	Vattenlåset är igensatt. Rengör vattenlåset.
	Avloppsslang är inte rätt in- stallerad.	Kontrollera installationen av slangen.
Störning Möjlig orsak Åtgärd
Displayen visar felkod ,30 .	Översvämningsskyddet har ut- löst.	Stäng först vattenkranen, slå sedan från maskinen och kon- takta kundtjänst.
Program startar inte.	Stickproppen är inte isatt. Sätt i stickproppen.
	Säkringen i husets installation har löst ut.	Byt säkring.
	För diskmaskiner med startför- dröjning:En starttid är vald.	Om disken skall diskas direkt,radera starttiden.
I diskutrymmet syns rostfläck- ar.	Diskutrymmet består av rost- fritt stål. Rostfläckar i diskut- rymmet kommer från främmande föremål (rostfla- gor från vattenledningen, från kastruller, bestick osv). Be- handla sådana fläckar med ett vanligt metallputsmedel.	Diska bara lämpliga bestick och disk.
Tjutande ljud vid diskning. Tjutandet är ofarligt.		Avkalka maskinen med ett i handeln tillgängligt rengörings- medel för diskmaskiner.Om ljudet kvarstår efter avkalk- ningen, prova då att använda ett diskmedel från annan till- verkare vid rengöring av disk.

När diskresultatet inte är tillfredsställande

Diskgodset blir inte rent.

• Det rätta diskprogrammet har inte valts.
• Diskgodset var inte arrangerat så att diskvattnet nådde alla delar. Diskkorgarna får inte överfyllas.
• Filtren i maskinens botten är inte rena eller fel monterade.
• Ett kvalitetsdiskmedel har inte använts eller så har för lite diskmedel fyllts på.
• Vid kalkbeläggning på diskgodset: Behållaren för specialsalt är tom eller så är vattenhärdheten felaktigt inställd.
• Avloppsslangen är inte rätt monterad.
• Om det finns diskmedelsrester i diskmedelsbehållaren efter avslutat diskprogram, har antingen spolarmen varit blockerad eller så är spolarmsmunstyckena igensatta av föroreningar från diskvattnet.
  Det går att ta bort spolarmarna för rengöring (se avsnitt "Skötsel och rengöring").

Disken är inte torr och glänsande.

- En bra spolglans har inte använts.

- Behållaren för spolglans är tom.

På glas och diskgods finns ränder, streck, mjölkaktiga fläckar eller en blåskimrande beläggning.

- Ställ in doseringen av spolglans lägre.

På glas och diskgods finns torkade vattendroppar.

• Ställ in doseringen av spolglans högre.
• Diskmedlet kan vara orsaken. Kontakta diskmedelstillverkarens kundrådgivare.

Glaskorrosion

- Kontakta diskmedelstillverkarens kundrådgivare.

Avfallshantering

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

Avfallshantering när produkten är utsliten

Symbolen ⚫ på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Varning! Dra ur kontakten ur uttaget när maskinen är utsliten. Klipp av el-kabeln och avlägsna den och kontakten.

Förstör lucklåset så att luckan inte går att låsa. Därvid kan barn inte låsa in sig och hamna i livsfara.

Tekniska data

Kapacitet: 12 kuvert med serveringskärl

Tillåtet vattentryck: 0,1-1,0 MPa (= 10-100 N/cm ^2 = 1-10 bar )

Elektrisk anslutning: Se även typskylt på högra kanten av diskmaskinsluckan.

Mätt: 818 - 878 x 596 x 570 (H x B x D i mm)

Maximal vikt: 45 kg

CE

Anvisningar för kontrollinstitut

Kontrollen enligt EN 60704 skall genomföras med full maskin med testprogrammet (se Programtabell).

Kontrollen enligt EN 50242 skall genomföras med full saltbehållare för vattenavhärdaren, med full sköljmedelsbehållare och med testprogrammet (se Programtabell).

Full maskin: 12 kuvert inklusive serveringskärl

Dosering av diskmedel: 5g + 25g (Typ B)

Inställning av sköljmedelsdosering: 4 (Typ III)

Exempel på arrangering av disk: Överkorg *)

*) Tag eventuellt bort befintliga kopphyllor eller bestickbräda på vänster sida.

*) Tag eventuellt bort kopphyllorna eller ölglashållarna på vänster sida om dessa är monterade.

Uppställnings- och anslutningsanvisning

⚠️Säkerhetsanvisningar för installationen

• Transportera endast diskmaskinen stående, annars kan saltvatten rinna ut.
• Kontrollara att diskmaskinen inte har några transportskador innan den tas i bruk. Anslut aldrig en skadad maskin. Vänd Dig till Din leverantör om skador har uppstått.
• Använd aldrig diskmaskinen, om el-sladden, vatten- avloppsslangen är skada-de, eller om panelen eller sockeln är så skadad att maskinens strömförande de-lar blir åtkomliga.
• Anslut alltid kontakten till ett enligt bestämmelserna installerat jordat uttag.
• Förvissa Dig om innan maskinen tas i bruk, att nätspänning och ström som anges på typskylten överenstämmer med nätspänning och ström på platsen där maskinen skall installeras. Erforderliga elektriska säkringar anges på typskylten.
• Grenuttag- kopplingar och förlängningskablar får inte användas. Brandfara vid överhettning!
• Diskmaskinens el-sladd får endast bytas ut av kundtjänst eller en behörig fackman.
• En vattenslang med säkerhetsventil får endast bytas ut av kundtjänst.

Placering av diskmaskinen

• Diskmaskinen måste stå stadigt och vågrätt i alla riktningar och vara uppställd på fast underlag.
• För att utjämna ojämnheter i golvet och anpassa maskinens höjd till andra skåp, skruva ut de ställbara fötterna med en skruvmejsel.
• Den bakre ställbara foten ställs in framtill på maskinen med en skruvdragare (se monteringsanvisningen).
• Avloppsslang, vattenslang och el-kabel måste läggas fritt rörliga i sockelutrymmet baktill så att de inte kan krökas eller klämmas.
• Diskmaskinen måste skruvas fast i bänkskivan eller i skåpen på sidorna. Dessa åtgärder är absolut nödvändiga för att VDE-normerna vad avser tippsäk.

Integrerbar diskmaskin

(se bifogad monteringsmall)

Den medlevererade monteringsplåten medger enkel montering och stabil fastsättning av delade skåpsskivor.

Anslutning av diskmaskinen

Vattenanslutning

• Diskmaskinen kan anslutas till kallvatten och till varmvatten upp till maximalt 60 °C.
• Diskmaskinen får inte anslutas till varmvattensberedare.

Tillåtet vattentryck

Lägsta tillåtna vattentryck:0,1 MPa (= 1 bar = 10 N/cm2)	Rådfråga Din installatör om vattentrycket är under 0,1 MPa.
Högsta tillåtna vattentryck:1 MPa (= 10 bar = 100 N/cm2)	Vid vattentryck över 1 MPa måste en reduce-ringsventil monteras (kan anskaffas hos Din fackhandlare).

Anslutning av vattenslang

Vattenslangen får inte vara knäckt, klämd eller ligga i tvära böjar.

Anslut vattenslangen med slangkopplingen (ISO 228-1:2000) till en vattenkran med utvändig gänga (3/4 tum). Vattenslangen är försedd med anslutningsmutter av plast eller metall.

– Drag endast åt slangens anslutningsmutter för hand.

Kontrollera därefter tätheten (säkerställ att vattenkranen inte droppar).

För att vattentappningen i köket inte skall begränsas rekommenderar vi att installera en extra vattenkran eller att montera en förgrening på den befintliga kranen.

⚠ Varning: Risk för elektriskt överslag

(Gäller bara för diskmaskiner med säkerhetsventil).

Elkabeln för säkerhetsventilen ligger i den dubbelväggiga tilloppsslangen och står under spänning.

Doppa aldrig tilloppsslangen och säkerhetsventilen i vatten.

Avloppsslangen får inte vara knäckt, klämd eller ligga i tvära böjar.

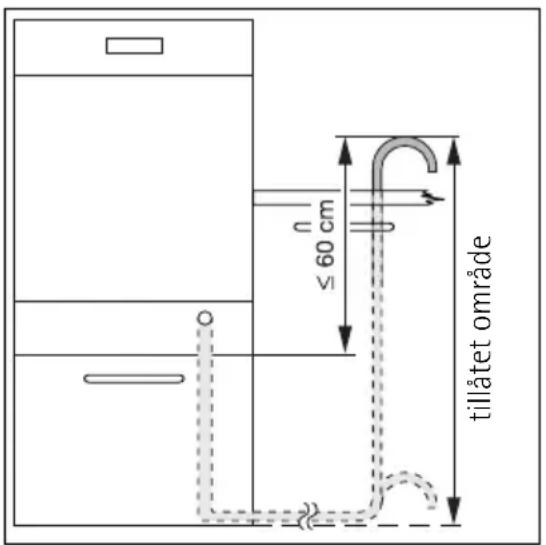

- Anslutning av avloppsslangen: maximalt tillåten höjd över maskinens underkant: 60 cm.

Förlängningsslangar

- Förlängningsslangar kan anskaffas i fackhandeln eller vid vår kundtjänst. Innerdiametern på förlängningsslangar måste uppgå till 19 mm, för att maskinens funktion inte skall störas.

- Sammanlagda längden inklusive förlängningsslang får maximalt uppgå till 4 meter.

Anslutning av vattenlås

• Avloppsslangens utlopp (ø 19 mm) passar till alla förekommande vattenlås. Ytterdiametern på anslutningen för vattenlåset måste vara minst 15 mm.
• Avloppsslangen skall sättas fast på anslutningen för vattenlåset med den medlevererade slangklämman.

Översvämningsskydd

För att undvika vattenskador är diskmaskinen försedd med ett översvämningsskydd.

Vid ett fel avbryter direkt säkerhetsventilen i påfyllningsslangen vattentillförseln.

Elektrisk anslutning

Uppgifter om nätspänning, typ av ström och erforderliga säkringar finns på typskylten. Typskylten sitter på höger kant av diskmaskinsluckan.

Drag ur stickkontakten för att skilja diskmaskinen från el-nätet.

Varning:

–Säkerhetsbestämmelserna kräver att maskinen skall vara ansluten till jord. Tillverkaren fråntar sig allt ansvar för fel som beror på att ovanstående säkerhetsbestämmelse inte har följts.

–Kontakten måste vara åtkomlig efter uppställning av maskinen.

Garanti/Kundtjänst

Sverige

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Finland

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

- vid onödigt servicebesök.

- om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Sverige

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.husqvarna.se

Finland

Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentrådgivare på tel. [phone] (0,1597€/min (0,95 mk/min)+pvm).

Europa-Garanti

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

• Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.
• Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.
• Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.
• Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.
• Apparaten har installerats enligt alla gällande bestämmelser i det nya landet.

Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

www.electrolux.com

Albania +35 5 4 261	450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone] Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 900
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Verkių 29, LT-09108 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87

		68 300		Vennootsweg 1, 2404 CG - Alphen aan den Rijn
		22 Risløkkvn. 2 , 0508 Oslo
		400 Herziggasse 9, 1230 Wien
		300 ul. Kolejowa 5/7, Warsaw
		0 39 39		Quinta da Fonte - Edificio Gonçalves Zarco - Q 352774 - 518 Paço de Arcos
[8CXG1]
		20 30 Str. Garii Progresului 2, S4, 040671 RO
		[phone] Industriestrasse 10, CH-5506 Mägenwil
		25 731		Electrolux Ljubljana d.o.o.Gerbiceva 98, 1000 Ljubljana
		[phone]		Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
	3767]	[phone]		Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
		93 10 25		Tarlabași caddesi no : 35 Taksim Istanbul
Россия [phone]				129090 Москва, Олимпийский проспект, 16, БЦ „Олимпик“

Service och reservdelar

Sverige

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.husqvarna.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.husqvarna.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följan- de enligt dataskylten:

Modellbeteckning ....

Produktnummer ....

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

Finland

Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597€/min (0,95 mk/min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice".

För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar.

* När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem.

Modell: ....

Produktnummer: ....

Serienummer: ....

Inköpsdatum: ....

www.electrolux.com

www.husqvarna.se
