BRUKSANVISNING HU3012 Hugoson

Hugoson HU3012 / Innehåll

Varningar 02

Tillbehör och beskrivningar 04

LCD display installation

Inkoppling och anslutningar 05

Fjärrkontroll 07

Display Menu

Hur du väljer olika källor.... 10

Användning av avancerad meny 11

Övrig information

Felsökning 19

RGB mod specification 20

Specifikationer 21

TV signal system 22

Varning

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR PRECAUCION RIESGO DE CHOQUE ELECTRICO NO ABRIR CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER(OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

【Varning】

För att skydda skärmen från elchock och brand håll skärmen borta från regn och fukt.

【OBS!】

For att skydda dig från elektriska stötar, se till att du ansluter TVn till ett jordat eluttag.

【OBS!】

Om du andvänder din TV tillsammans med TV-spel eller eller annan liknande utrustning, se till att hålla ljusstyrka och kontrast på en låg nivå. Hög intensitet med hög nivå på ljusstyrka och kontrast kan ge permanenta skador på skärmen.

【 Tips vid rengörning 】

1 Torka av skärmen med en mjuk och torr trasa.
2 ANVÄND INTE lösningsmedel eller methylbenzen. Skada kan då uppstå.
3 Försäkra dig om att kontakten är urdragen före rengörning.

【 】

【Var uppmärksam på följande för din LCD TV.】

1 Läs på etiketten på skärmens baksida och försäkra dig om att du använder rätt matningsspänning. Använd rätt spänning enligt specifikationen. Om du är osäker på vlken spänning som finns i nätet så undvik koppla in din TV.
2 Försäkra dig om att du kopplar in TVn i ett jordat uttag.

KOPPLA DIN TV TILL ETT JORDAT UTTAG!

1 Se till att du inte får överbelastning på inspänningen. Detta kan leda till elstötar eller brand.
2 Se till att inga tunga föremål står på sladden. Vrid ej sladden. Se till att placera din LCD monitor på ett säker och förankrat sätt så att den inte skadar någon eller något om den skulle falla ner.
3 Försäkra dig om att TVn är avstängd när den inte är i bruk. Om du inte använder din LCD TV under en längre tid, se till att du drar ut spänningssladden.
4 Det finns ventilationsöppningar påbaksidan av TVn. Det är viktigt att dessa ventilationsöppningar inte täcks för som förhindrar värmen att komma ut. Placera TVn så att den får tillräcklig ventilation.
5 PLACERA INTE TVn på en säng soffa eller på en matta. Detta kan blockera för ventilation.
6 Ställ inte TVn i en bokhylla eller i ett TV-skåp som saknar öppningar för tillräcklig ventilation.
7 Håll din LCD TV borta från värmealstrande föremål eller element.
8 Håll din LCD TV borta från direkt solljus.
9 Tänk på att en LCD monitor är förhållandevis lätt och den kan falla ner om någon snubblar på sladden.
10Se till att skärmen inte utsätts får tryck eller vassa föremål. Skärmen är ganska känslig och man skall som regel undvika att ta på den. Vassa föremål kan i värsta fall gå igenom glasen med risk för stötar.

Varningar

【Tips för hur du underhåller din monitor.】

Underhåll

Du skall genast koppla ur din LCD monitor från spänningsnätet och kontakta försäljningsstället där du köpte din TV för hjälp om något av följande händer:

1 Sänningskabeln är skadad.
2 Någon har lyckat spilla vätska på skärmen.
3 Din LCD display har råkat bli våt eller fuktig.
4 Skärmen har blivit skadad.
5 LCD monitor fungerar onormalt.

ÖPPNA ALDRIG din LCD monitor själv. När monitorn öppnas är du exponerad för högspänning som kan vara farlig.

Byte av delar

Om din LCD monitor behöver service är det viktigt att du vänder dig till försäljningsstället där du köpte den. Service måste utföras av Hugoson Electronics AB eller av auktoriserad servicepartner för att garantin skall gälla.

Säkerhet

Lämnas TVn för service till annan än godkänd servicepartner, kan vi inte garanter din säkerhet.

Detta är viktigt eftersom skärmen innehåller skräddarsydda komponenter.

【Serie nummer】

Du finner serienummer och modellnummer på baksidan av din skärm. Ha dessa nummer redo när du skall lämna din monitor till service. Utan serienummer gäller ej garantin.

Vänligen läs igenom dessa varningar och riktilinjer noga. Din garanti kan bli ogiltig om du modifierar eller använder din LCD skärm på ett sätt som inte är godkänt i denna manual.

【

】

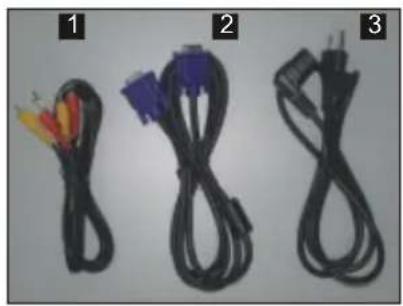

Tillbehör och beskrivningar

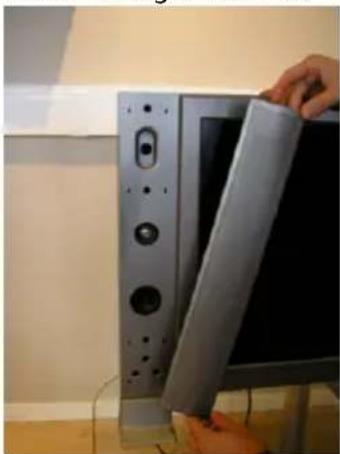

Lyft av högtalarskydden (dra rakt ut), tag bort de tre nedersta skruvarna som sitter i triangelformation. Tag bort fötterna. Du kan själv välja vilka hål som du vill sätta fästet i. Vi föreslår att du använder de hål som det redan sitter 4 skruvar i på TVn baksida. Tag bort dessa och använd skruvarna som följer med väggfästet eller skruvarna från de avtagna fötterna.

Bäst mottagningsvinkel för fjärren och mottagaren på din TV är 0 ± 30. Utan för denna vinkel får du dålig kontakt.

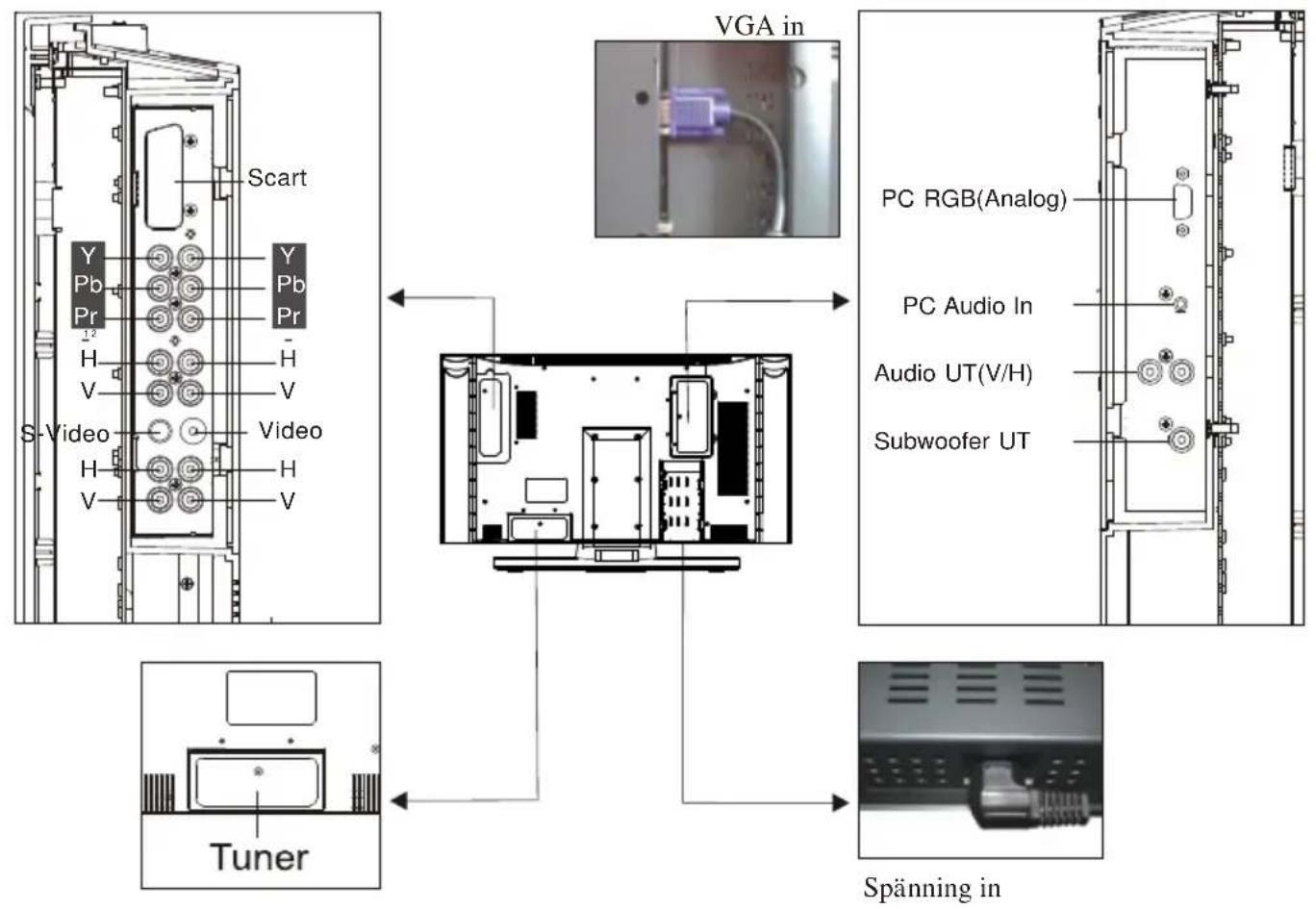

Kontaktportar

Scart Y Pb Pr Y Pb Pr H H V V S-Video Video H H V V Tuner VGA in PC RGB(Analog) PC Audio In Audio UT(V/H) Subwoofer UT Spänning in

Hur du slår på din LCD TV

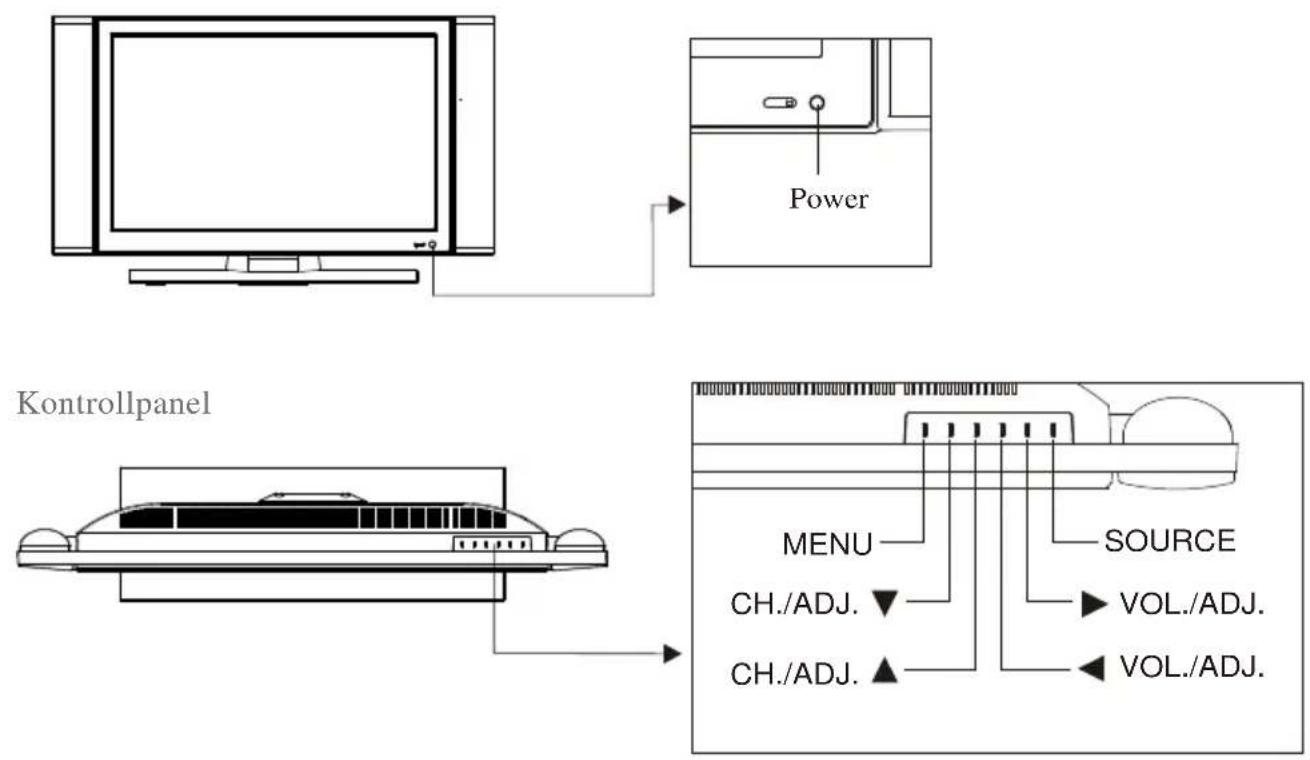

Power Kontrollpanel MENU SOURCE CH./ADJ. VOL./ADJ. CH./ADJ. VOL./ADJ.

NOTERA: Denna LCD Display har uppgraderats. Följande gäller för HU3012.

På sidan 5-6 :

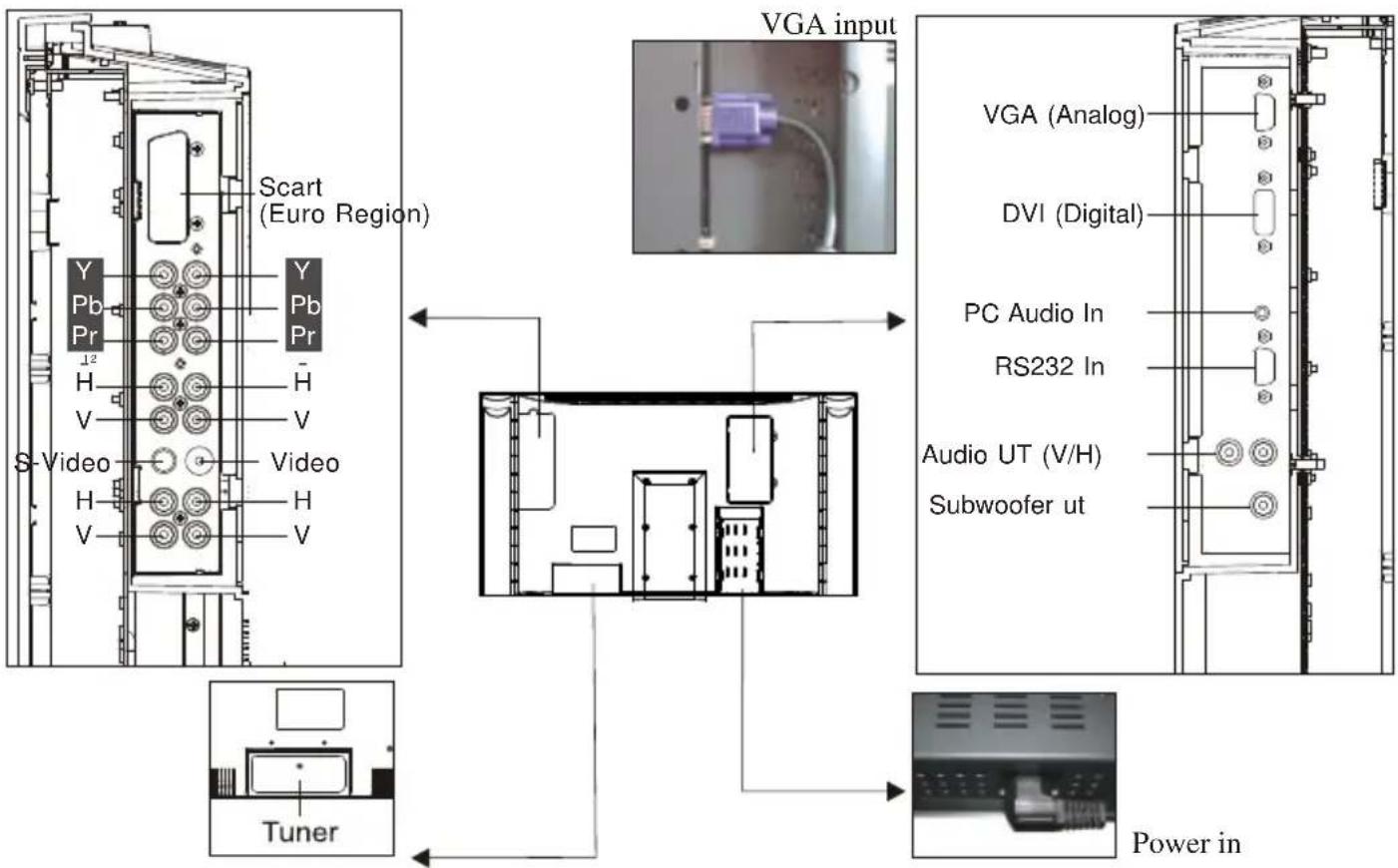

LCD display installations metod Anslutningar och kontakter

Scart (Euro Region) VGA input VGA (Analog) DVI (Digital) PC Audio In RS232 In Audio UT (V/H) Subwoofer ut Power in Tuner

Port	Funktion
Power In	Förser skärmen med spänning
VGA In (analog)	VGA analog insignals; kan användas tillsammans med IBM kompatibel PC.
DVI In (digital)	Digital insignals; kan användas tillsammans med IBM kompatibel PC eller för en HDTV video signal med support för 720P, 480P och 480i mode.
RS232	Anslutning av signalkabel för uppgradering av mjukvara via en IBM-kompatibel PC.
PC & HDTV Audio in:	När din LCD display är i VGA/DVI läge, ansluts ljudet från din PC här. När DVI porten används som HDTV källa, kan ljudet köras in här genom att använda en RCA pluggkonverter som går från RCA kontakter till en 3,5 mm stereo mini jack plugg.
Audio UT	Används för att koppla vidare ljudet till annan extern källa..
Subwoofer ut	Utsignal för subwoofer.
Tuner	Ansluts till koaxial TV signal.
Video In och H/V ut	Kompositsignal som ansluts till videokälla med AV-port; tex. videokamera, VHS, Sattelit decoder boxer decoder, etc. Ljudet kopplas via röd/Vit RCA kontakt för H/V stereo ljud.
S-Video och H/V In	Ansluts till S-Video (Y/C) signal från tex. DVD spelare. Separat stereoljud via RCA kontakter.
Scart	RGB insignal för bild och ljud från tex. sattelitmottagare.
D4-Connector och H/V In	Japansk standard (gäller ej i Europa).Ljud via RCA kontakter).
YPbPr1 och H/V In YPbPr2 och H/V In	Komponentingång för högsta kvalitet YPbPr(R/L), sync och videosignaler via YPbPr. För tex.DVD Stödjer "Progressive scan" och HDTV decoder eller sattelit mottagare för bild med optimal och maximal upplösning. Separata ljudingångar för stereo via RCA kontakter H/V.

LCD display installations metod Kontakter och inkopplingar

Inkopplingsportar och funktioner

Port	Funktioner
Spänning in	Förser din LCD panel med spänning.
PC RGB (analog)	Analoga RGB insignaler; Kan användas tillsammans med IBM-kompatibel dator.
PC Audio In	När din LCD display är i RGB mode, kan du köra in en stereo-ljudsignal från ljudkortet på din dator. In-kontakten är en 3,5 mm stereokontakt.
Audio UT	Skickar ut ljudsignal till annan inkopplad kringutrustning.
Subwoofer ut	Här kopplar du in en extern Subwoofer. Finns att köpa hos din ljudleverantör.
Tuner	TV-mottagare. Här kopplar du in TV signal från koaxialkabel.
Video In och Ljud H/V In	Här kopplar du in en komposit-vidoesignal från tex. en videokamera eller från en VCR. Ljudet är sepparerat från vidoesignalen och skickas i stereo i röd och vit kontakt.
S-Video och H/V In	Koppla in en S-Video (Y/C) signal så får du bättre bildkvalitet. Koppla tex. in din DVD. Ljudet är sepparerat från videosignalen och skickas i stereo i röd resp. vit kontakt.
Scart	En RGB Scartkontakt för inkoppling av tex. satelitbox eller marksänd digital-TV. Ljudet är integrerat i SCART-kontakten.
D4-kontakt och V/H in	Används endast i Japan. (Ingår ej).
YPbPr1och H/V in YPbPr2 och H/V in	Här kopplar du in en komponent signal, YPbPr(R/L). Här kopplar du in din DVD för bästa möjliga bildkvalitet. Här finns stöd för (Progressive scan-spelare) and hi-end HDTV dekoder med maximal upplösning. Ljudet skickas separat i stereo i röd resp. vit kontakt.

! * Markerar optioner

Panelens kontrollfunktioner

KNAPPAR	Funktioner
POWER / Spänning	Slå PÅ / AV din TVTryck på knappen i nedre högra hörnet av TVn för att slå på skärmen. När spänningen är på, blir LED-indikatorn grön. När TVn är avstängd och LCD monitorn är i "stand by" läge, lyser LED-indikatorn rött.
SOURCE / Källa	Val av signalkälla.Tryck på SOURCE kanppen på TVNs ovankant och du kan välja mellan TV/CVBS(AV)/S-VIDEO/SCART/YPbPrl/YPbPr2 eller VGA(PC) som signalkälla.
VOL./ADJ.◀◀	Justering av ljudvolym.Tryck◀◀ för att justera ljudvolymen på din LCD TV. denna knapp används även för justering när man är inne i Meny-läge. Då används dessa knappar för att aktivera funktioner som visas på skärmen.
MENU / Meny	Justera menyn.Tryck på MENU knappen på TVns överkant för att ändra förinställt värde. För att få fram kontrollmenyn på din LCD TV, tryck på meny-knappen och tryck på dessa ▲▼◀◀ för att justera innehållet på inställningar.
CH./ADJ.▲▼	Välj CHANNEL (KANAL)Tryck på ▲▼ knappen på överdelen av din LCD display för att välja kanal (fungerar när du har TV som vald källa). I övrigt fungerar dessa knappar för justeringar i Meny-läge.

LCD display installations metod Fjärrkontrollen

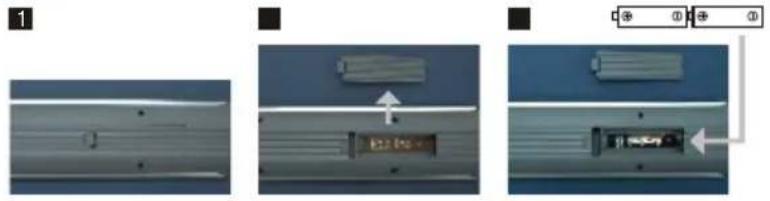

fjärrkontroll. Se till att + och -

poler är i rätt riktning.

Om fjärrkontrollen får ligga länge utan att användas, se till att plocka ut batterierna för att undvika skada av fjärrkontrollen på grund av läckande vätska från batterier.

Var rädd om din fjärrkontroll. TÄPPÅ INTE fjärrkontrollen i golvet. Se till att den hålls borta från väta, direkt solsken och höga temperaturer.

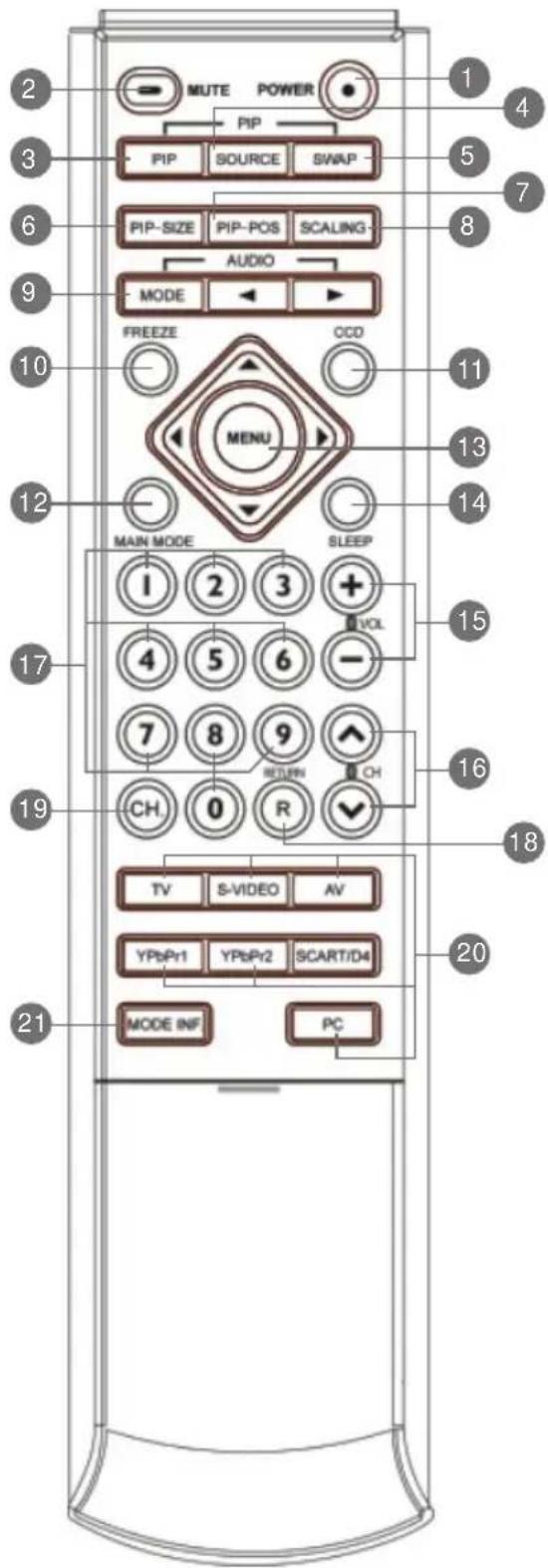

MUTE POWER PIP PIP SOURCE SWAP PIP-SIZE PIP-POS SCALING AUDIO MODE FREEZE CCD MENU MAIN MODE SLEEP 1 2 3 + VOL 4 5 6 - 7 8 9 CH. 0 R CH TV S-VIDEO AV YPbPr1 YPbPr2 SCART/D4 MODE INF PC 21 18 20

Hur du använder Text-TV

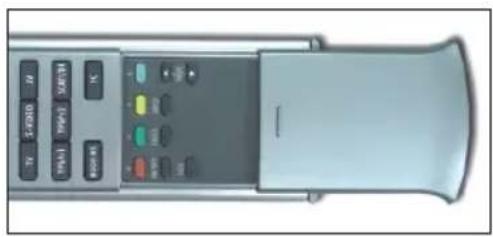

1. Drag ner luckan hela vägen.

2.Stäng luckan igen.

Används för att slå på TV eller försätta den i "stand by" läge.

1. MUTE

Tryck på denna knapp för att stänga av ljudet. Tryck på denna knapp igen eller tryck på + / - på ljudknapparna för att återgå till ursprungligt ljud.

1. PIP

Bild-i-Bild startar. Se sid. 10 för detaljer.

1. SOURCE (val av signalkälla för den mindre bilden).

Tryck på knappen för att välja den mindre bildens signalkälla. (Se sid. 10 för mer info).

1. SWAP (byter plats på liten och stor PIP-bild.)

Switch, val av vilken bild som skall vara stor av den lilla och den stora.

1. PIP-SIZE (val av storlek)

Ändrar storlek på bilden i PIP-läge.

1. PIP-POS (lilla bildens position)

Justerar position för den lilla bilden i PIP-läge.

1. SCALING (justering av bildens skala)

Startar skalinställning av visad bild. Möjliga val: 4:3 / Panoramic / Fill all / Wide

1. MODE ◀▶ (Audio gruppsystem)

Tryck på MODE och på ◀▶ knapparna för att välja STEREO eller MONO

Tryck på MODE och på ◀▶ knapparna för att välja STEREO, MONO, DUAL 1 och DUAL 2.

Backa till mono om ljudet försvinner.

1. FREEZE (frys bilden)

Tryck på FREEZE för att frysa bilden i valfri sekvens. Tryck på samma knapp igen för att återgå.

1. CCD

Tryck CCD för att aktivera text till bild. Denna funktion gäller bara NTSC system, ej i Europa.

1. MAIN MODE (huvudbildens signalkälla)

Du kan hoppa mellan signalkällor enligt följande: TV/CVBS(AV)/S-VIDEO/SCART /YPbPr1/YPbPr2 /VGA.

1. MENU ▲ ▼ ◀ ▶ (Meny-justering)

Tryck på MENU för att aktivera menyn. Tryck igen för att stänga meny. Du kan trycka på för att ändra riktning eller för att göra ett val.

Tryck på denna knapp för att aktivera insomnings-timer 0/30/60/90/120 minuter. LCD skärmen stänger spänningen automatiskt när tiden löpt ut. För att ta bort inställd insomningstid, tryck på knappen igen upprepade gånger tills de står på "0".

1. VOL +/- (Volym +/-)

Tryck 0\~9 för att välja kanal mellan 01 till 125. Om du väljer ett kanalnummer högre än 125 så stannar bilden kvar på föregående kanal utan att ändras. Skall du välja kanal 1 - 9 måste du trycka 01, 02 etc.

1. RETURN

Återgå till föregående vald kanal.

1. CH. (Visa vald kanal)

Tryck på CH för att visa aktuellt vald kanal.

1. TV, S-VIDEO, AV, YPbPr1, YPbPr2, SCART, PC (signal källor)

Tryck på den signalkälla du önskar. Dessa knappar gör det möjligt att direkt välja signalkälla.

1. MODE INF. (Information om vald källa)

Tryck på denna knapp för att visa aktuell status för vald källa.

Text-TV (Gäller endast för PAL system i Europa, ej NTSC)

1. ON/OFF (PÅ / AV)

Tryck här för att sätta på Text-TV. Tryck igen för att mixa. Tryck en tredje gång och stäng av.

1. R/Gr/Gu/C (färgade knappar)

Tryck på dessa knappar för att välja färgstyrda menyer i Text-TV läge. Färgknapparna har olika funktion beroende på vald TV-kanal.

1. PAGE ▲▼ (bläddra sida upp/ner)

Tryck för att bläddra mellan olika sidor.

1. INDEX (indexering)

Tryck på denna knapp för att återvända till indexsidan 100; och sedan 0 - 9.

1. HOLD

Tryck på HOLD för att stoppa rullning av information. Text decodern slutar ta emot information.

1. SIZE (textens storlek)

Tryck här för att ändra på storleken på visad text: full skärm, övre halvan och nedre halvan.

FULL (full skärm) standard full-skärmstext.

TOP (övre halvan) Övre delen av informationen syns på hela skärmen.

BOTTOM (nedre halvan) Nedre delen av informationen syns på hela skärmen.

Pop-upp menyHur man väljer moder

Huvudbilds "mode"

1. Du kan bläddra mellan olika huvudkällor genom att trycka på MAIN MODE på fjärrkontrollen. Den signalkälla du väljer syns i övre vänstra på din skärm (diagram 1).
2. Du bläddrar bland huvudkällor enligt följande: TV/CVBS(AV)/S-VIDEO/SCART /YPbPr1/YPbPr2 /VGA.
3. Det går att ställa in optioner för varje källa i OSD (on-screen-display) MENYN.

PIP mode (Bild-i-bild läge)

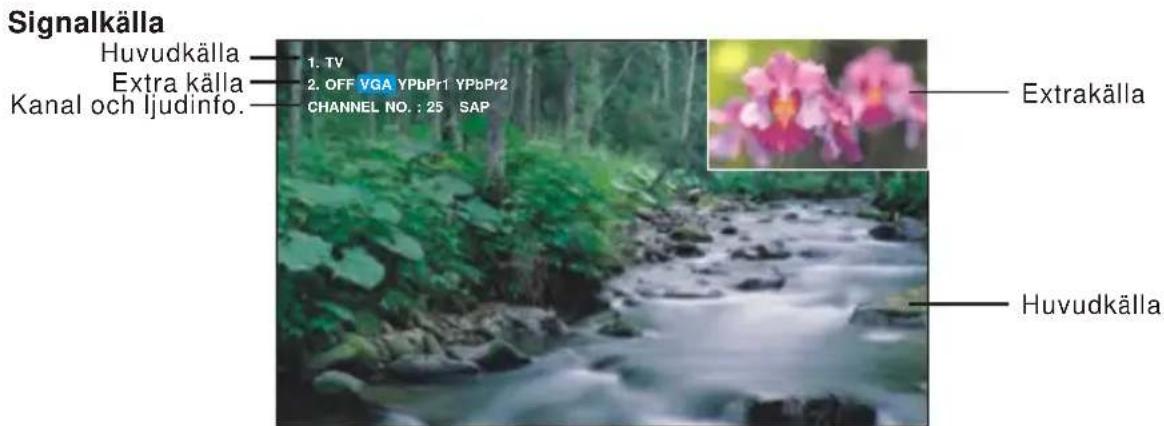

1. Din LCD TV kan visa huvudkällan tillsammans med en annan källa samtidigt (bild-i-bild). Den extra bilden dyker upp i en mindre ruta i den stora bilden; PIP (picture-in-picture). se (diagram 1). Tryck på PIP-knappen för att aktivera PIP-läge.

2. För att välja källa för extra-bilden tryck på SOURCE knappen på fjärrkontrollen. Det finns ingen PIP-knapp på LCD TVns kontrollpanel.

3. Val av PIP-källa är beroende av vilken huvudkälla som är inkopplad. Se (Diagram 2)

Signalkälla Huvudkälla Extra källa Kanal och ljudinfo. 1. TV 2. OFF VGA YPbPr1 YPbPr2 CHANNEL NO.: 25 SAP Extrakälla Huvudkälla

(Diagram 1)

Pop-upp meny Hur avancerad meny används

1. Man kan antingen välja huvudkälla genom MAIN MODE knappen eller via dirketvalsknapparna. Så fort du har gjort ditt val och signalkällan är detekterad, dyker information om vald källa upp i skärmens övre vänstra hörn.

2. När du valt huvudkälla kan du trycka på MENU kanppen för att nå följande funktioner:

AUTO (automatisk justering) (kan användas i PC-läge). Gör en automatisk bildinställning.

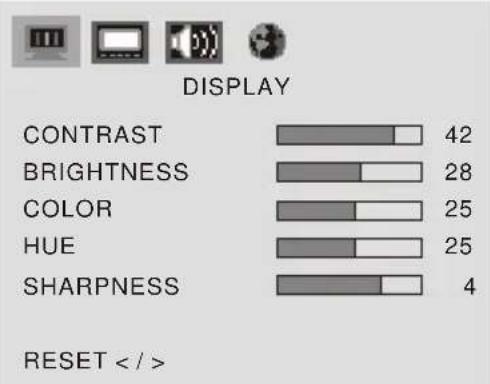

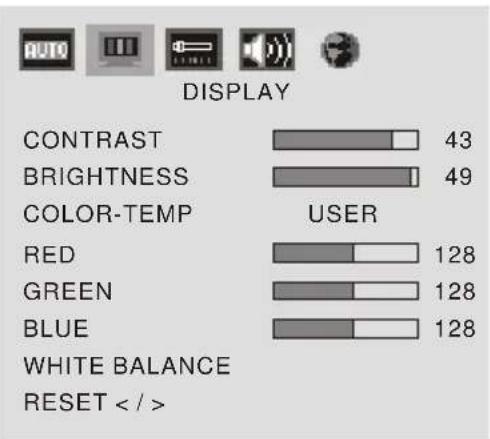

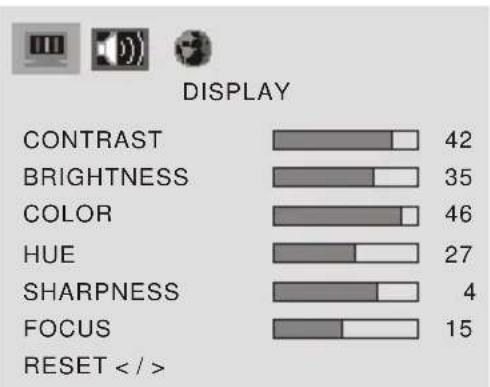

DISPLAY (bild display) Ger dig fler bildinställningsalternativ. Gör gärna inställningar här när du skall justera din favoritkälla. Du justerar bland annat färg och ljusstyrka.

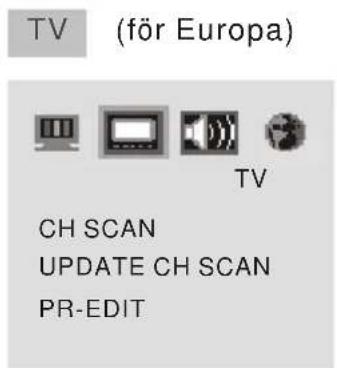

TV (Kan användas när du har TV som huvudkälla) Du kan göra kanalsökning och därefter, manuellt lägga dem i den ordning du själv önskar. Denna funktion aktiverar automatisk inställning.

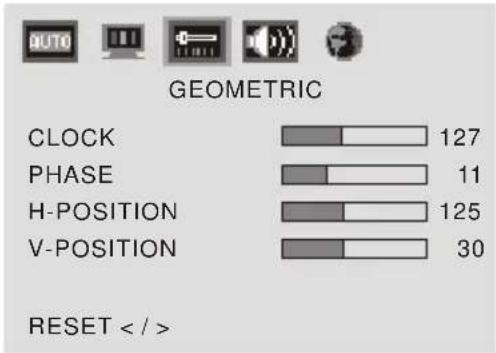

GEOMETRIC (geometrisk bildjustering) (kan användas i PC-läge). Gör det möjligt att justera läge och skärpa i bilden.

AUDIO (audio inställning) Ger dig flera audioalternativ. Du kan även ställa in audiomiljön på din TV.

MISCELLANEOUS (DIVERSE andra inställningar) Ger dig ett antal alternativ för olika inställningar som tex. insomnings timer, språk och återgång till fabriksinställda värden.

	Val	Område	Aktivt läge
DISPLAY	CONTRAST / Kontrast	0 ~ 50	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	BRIGHTNESS / ljusstyrka	0 ~ 50	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	COLOR-TEMP / färgtemperatur	High / Middle / Low / User	PC
	Red / Röd 255	0 ~	PC
	Geen/grön	0 255	PC
	Blue / blå	0 255	PC
	WHITE BALANCE/vitbalans		PC
	COLOR/färg	0 ~ 50	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART
	HUE/nyans	0 ~ 50	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART
	SHARPNESS/skärpa	0 ~ 6	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART
	FOCUS	0 ~ 31	YPbPr1/YPbPr2/SCART
	RESET< / >/återställ		TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
TV	CCD	CC1~CC4 / T1~T4 / OFF	TV/AV ( För NTSC ej för PAL)
	V-CHIP		TV/S-VIDEO/AV ( För NTSC ej för PAL)
	CHANGE PASSWORD	0000 9999	TV/S-VIDEO/AV ( För NTSC ej för PAL)
	CH SCAN/kanalsökning	0 125	TV
	CATV / AIR / cabelTV/antenn	ANTENNA / CABLE	TV
	CH ADD / DEL	+ / -	TV lägg till /ta bort TV-kanal

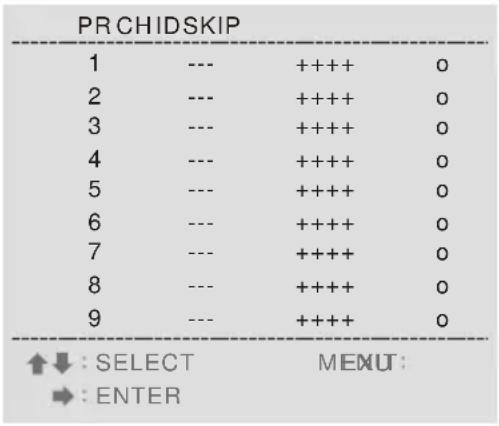

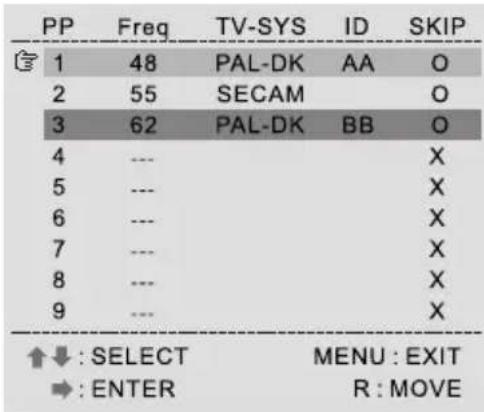

	TV-SYSTEM PAL-BG / PAL-DK / PR-EDIT/editera kanal	PAL-I / SECAM-DK, SECAM-L	TV ( For PAL)
			TV ( For PAL)
GEOMETRIC	CLOCK/klocka 250 ~		PC
	PHASE/fas	0 ~ 31	PC
	H-POSITION	0 255	PC Horisontalposition
	V-POSITION	0 255	PC Vertikalposition
	RESET< / >		PC Återställ
AUDIO	VOLUME/Volym 0 3 1	~	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	BASS/bas	0 ~ 24	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	TREBLE/diskant	0 ~ 24	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	SUBWOOFER	ON / OFF	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	SURROUND	ON / OFF	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	BALANCE	L ~ 0 ~ R	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	RESET< / >		TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
MISCELLANEOUS	OSD TIMER/hur länge visas meny	5/10/15/20/25/30 SEC	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	LANGUAGE/ OSD-språk	ENGLISH/DEUTESH/FRANCOIS/ITALIA NO/ESPAÑOL/JAPAN/繁/簡	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	PIP SIZE/PIP storlek	1, 2, 3, 4, 5	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	PIP POSITION	0 ~ 4	TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC
	RESET< / >		TV/S-VIDEO/AV/YPbPr1/YPbPr2/SCART/PC

Menyvalen förändras beroende på vilken huvudkälla som är vald.

DISPLAY

1. Tryck på MENU knappen på din fjärrkontrol för att få upp huvudmenyn.
2. Tryck ◀ ▶ För att aktivera eller för att gå djupare in i en undermeny.
3. Tryck ▲▼ För att välja funktion som du villl ändra på.
4. Tryck ◀ ▶ För att justera parameterns värde.
5. Tryck på MENU igen för att gå ur meny-läge.

(För TV/S-VIDEO/AV/SCART

(För PC

(För YPbPr1/YPbPr2)

Meny	Beskrivning
Contrast	Tryck◀▶ för att öka eller minska bildens kontrast.
Brightness	Tryck◀▶ gör bilden ljusare eller mörkare.
Color Temp	Tryck◀▶ För att välja färgtemperatur.
Red	Tryck◀▶ ökar eller minskar rött i bilden.
Green	Tryck◀▶ ökar eller minskar grönt i bilden.
Blue	Tryck◀▶ ökar eller minskar blått i bilden.
White Balance	I PC-läge, markera vitbalans som alternativ, tryck sedan på pil-knapparna ◀▶för att få färgerna i balans.
Color	Tryck◀▶ för att öka eller minska färgens intensitet.
Hue	Tryck◀▶ för att justera färgnyans till rödare eller grönare toner.
Sharpness	Tryck◀▶ för att göra bilden skarpare eller mjukare.
Focus	Tryck◀▶ för att göra signalen skarpare eller mjukare.
Reset< / >	Tryck på denna knapp för att återställa skärmen till ursprunglig fabriksinställning.

Pop-upp meny Hur avancerad meny används

GEOMETRIC

1. Tryck på MENY-knappen på din fjärrkontroll för att få fram denna menybild.
2. Tryck ◀ till (Geometric) är markerat på skärmen.
3. Tryck▲▼ för att välja parameter som du vill justera.
4. Tryck ◀ ► för att justera det inställda värdet.
5. Tryck på MENU-knappen för att gå ur meny-läge.

Meny	Beskrivning
Clock/klocka	Tryck◀▶för att justera till en stabil VGA bild. Justeras ofta tillsammans med fas.
Phase/fas	Tryck◀▶för att justera fokus och skärpa i din VGA-bild.
H-Position	Tryck◀▶för att justera bildens horisontalposition i VGA-läge.
V-Position	Tryck◀▶för att justera bildens vertikalposition i VGA-läge.
Reset< / >	Tryck här för att återställa till fabriksinställning.

TV (Denna sidan gäller endast Amerikanska NTSC-systemet)

CCD OFF

V-CHIP

CHANGE PASSWORD

CH SCAN

CATV / AIR CABLE

CH ADD/DEL +

1. Tryck på MENU-knappen på din fjärrkontroll när du har TV som huvudkälla för att få fram menyn.

2. Tryck◀▶ för att få rätt funktion markerad på menyn dvs. TV inställningar.

3. Tryck ▲ ▼ för att komma till fald underfunktion och inställning av densamma.

4. Tryck◀▶ på fjärren för att justera inställt värde eller för att aktivera tex. kanalsökning.

5. Tryck på MENU-knappen för att gå ur meny-läge.

Beskrivning

CCD (Gäller endast för Amerikanska NTSC-systemet)Starta textning av program.

V-CHIP (graderingssystem) (Gäller endast för Amerikanska NTSC-systemet)Knappa in "password" och aktivera TVns V-CHIP. Du kan trycka◀ ▶ vilken grad du önskar; och därefter tryck ▲ ▼ för att välja om du vill kunna titta på programmen. (se tabell 1 och 2 nedan).

Ändring av "password" (Gäller endast för Amerikanska NTSC-systemet)Tryck◀ ▶ och slå in password (fabriksinställning är 0000). Nu dyker fönster för nytt "password" upp.Knappa in "password" och gå ur menyn.

CH Scan (Automatisk kanalsökning)Vid CH Scan, tryck ▶ för att köra igång automatisk kanalsökning. En automatisk kanalsökning måste göras första gången du kör igång din TV för att det skall gå att redigera kanaler. TV går igenom alla 125 kanalerna.

CATV / AIR (Kabel-TV eller antenn som siganlkälla)Antenn KabelTryck◀ ▶ för att välja vad du vill ansluta till.Kabel::Vänligen välj denna inställning om ni har kabel-TV.Antenn : Vänligen välj denna inställning om ni har antenn.

CH ADD/DEL (Lägg till eller ta bort en kanal).Tryck◀ ▶ på fjärrkontrollen om du vill lägga till eller ta bort en kanal (+(ADD) / - (DEL)).

V-CHIP MPAA-RATING G PG PG-13 R NC-17 X U U U U U TV-RATING F TV-Y7 U TV-PG U TV-14 U TV-MA U

(Tabell 1)

B : Barnförbjudet (kanal ej tillgänglig) U : Tillgänglig (tillåtet att titta)

(Table 2)

TV (Gäller för PAL-systemet i Europa)

TV

CH SCAN

TV-SYSTEM

PR-EDIT

SECAM-L

1. Tryck på MENU-kanppen på fjärrkontrollen för att få fram huvudmenyn på skärmen.

2. Tryck ◄ ▶ på fjärrkontrollen till objektet TV är markerat, för justering.

3. Tryck ▲ ▼ för att hoppa till funktion eller inställning som du vill justera eller aktivera.

4. Tryck ◄ ▶ på fjärrkontrollen för att aktivera en kanalsökning eller för att gå djupare in i undermenyn för kanalinställning.

5. Tryck på MENU för att gå ur meny-läge.

Beskrivning

CH Scan (Automatisk kanalsökning)Vid CH Scan, tryck ➔ för att köra igång automatisk kanalsökning. TVn söker igenom alla 125 kanalerna.Detta måste göras första gången du installerar din TV. TVNs bild är blå under kanalsökningsfasen.

TV System (TV signal system)Alternativ: PAL-BG, PAL-DK, PAL-I, SECAM-DK, SECAM-LTryck ➔ för att välja vilket system du har i ditt land. Rätt inställning i Norden är: PAL B/G NICAM stereo.System information : För att se vilken inställning du har, beroende på land, se sidan 22~24.

PR-Edit (editing av program)Tryck ➔ för att få fram kanalediteringsbild (PR-EDIT) (se sidan 17, Diagram 3).

Tillägg för uppgraderad TV på sidan 19 :

Pop-out menu Användning av avancerad meny

TV (för Europa) TV CH SCAN UPDATE CH SCAN PR-EDIT

Beskrivning

CH Scan (automatisk kanalsökning)Vid CH Scan, tryck ➔ knappen för att starta automatisk kanalsökning. Kanalsökning skall göras när du installerar din TV för första gången eller om TVn flyttas till annan inkälla.

UPDATE CH SCANStarta denna sökning om kanalsökning gjorts tidigare. ➔ trycker du påför att finna nytillkommen kanal. Nyfunna kanaler lagras efter de "gamla" kanalerna.

PR-EditTryck ➔ knapparna om du vill få fram kanalediteringsmenyn. "PR-EDIT picture"

PR-Edit

PP	Freq	TV-SYS	ID	SKIP
1	48	PAL-DK	AA	O
2	55	SECAM		O
3	62	PAL-DK	BB	O
4	...			X
5	...			X
6	...			X
7	...			X
8	...			X
9	...			X
↑↓: SELECT →: ENTER			MENU: EXIT R: MOVE

1. När du är inne i Progam edit menyn kan du trycka på Ⓗ kanppen för att välja den kanal som du vill flytta på. Flytta markören till den possition som kanalen skall ha, tryck Ⓗ knappen igen och de båda kanalerna byter plats. (Figur 4)
2. Använd ▲ knapparna på fjärrkontrollen för att välja kanal som skall editoras och tryck sedan på knappen för att komma in i kanal editorings läge "PR screen". (Figur 5)

PR CH ID SKIP 1 --- ++++ o ↑ CH+ 0-9 ID ↑ o ↓ CH- ↓ x ←→ SELECT R CLEAR MENU EXIT

1. Här följer anvisningar om hur du editorar kanaler och använder skip funktionen. TV-SYS/ID/SKIP.

3-1. TV-SYS:

Använd ▲ knappar för att välja vilken kanal du vill ha på skärmen relaterat till program frekvens.

3-2. ID in (Här kan du enkelt namnge olika kanaler för identifiering):

Tryck 1 för att skriva "A", "B", "C" och "1". Tryck 2 för "D", "E", "F" och "2".....

Tryck 9 för "Y", "Z", och "9". Tryck 0 för "+", "-", "." och "0".

3-3. SKIP:

"0" betyder (skippa inte) och "X" betyder skippa (kanalen visas ej vid kanlabläddring).

1. Tryck på "MENU" knappen för a konfirmera inställningen och för att gå ur inställningarna i OSD.

PR-Edit

1. Tryck ▲▼ knappen för att välja vilket program du vill ställa in. Tryck sedan på pilknappen ➔ för att komma vidare till undermenyn PR (Diagram 4).

PR CH ID SKIP 1 --- + + + + o ↑ : CH+0-9D ↑ : o ↓ : CH- ↓ : x ←→ : SELECT CLEAR MENUEXIT

(Diagram 4)

1. Enligt dina önskemål ändrar du nu kanalinnehållet på programplats 1 CH/ID/SKIP.

2-1. CH selection / Kanalval:

Använd "▲▼" för att välja kanal eller tryck in kanalkälla med hjälp av siffertangenterna på din fjärrkontroll. Du kan tex. trycka 81 för att lägga kanal 81 på programplats 1.

2-2. ID inmatning:

Tryck på 1 för att variera mellan "A", "B", "C" och "1". tryck 2 för "D", "E", "F" och "2"...... tryck 9 för "Y", "Z", och "9". Tryck 0 för "+", "-", "." och "0". Tryck "R" för att radera.

2-3. SKIP / Skippa:

"0" betyder att (skip är inaktiv) och "X" betyder att (skip är påslagen och kanalen visas ej).

1. Tryck på "MENU" för att bekräfta och backa eller gå ur PR (programinställningsmenyn).

Pop-upp meny Hur avancerad meny används

AUDIO

AUDIO

VOLUME

BASS

TREBLE

SUBWOOFER

SURROUND

BALANCE

RESET</>

11 12 12 ON ON 0R

1. Tryck på menyknappenpå fjärrkontrollen för att ta ta fram huvudmenyn.

2. Tryck ◀ ▶ på fjärrkontrollen för att förfytta markören till huvudvalet AUDIO.

3. Tryck ▲ ▼ på fjärrkontrollen för att komma till det värde som du vill justera.

4. Tryck ◀ ▶ på fjärrkontrollen för att öka eller minska aktuellt värde.

5. Tryck på MENU-knappen igen för att gå ur meny-läge.

Meny	Beskrivningar
Volume/volym	Tryck ◀ ► för att justera volymen till önskat läge.
Bass/bas	Tryck ◀ ► för att minska eller öka basljudet.
Treble/diskant	Tryck ◀ ► för att öka eller minska diskanten.
Subwoofer	Tryck ON eller OFF för att aktivera eller deaktivera subwoofer.
Surround	Tryck ON eller OFF för att aktivera eller deaktivera surround ljud.
Balance	Tryck ◀ ► för att justera balansen mellan höger och vänster högtalare.
Reset< / >	Återgång till fabriksinställt värde.

MISCELLANEOUS DIVERSE

MISCELLANEOUS

OSD TIMER	30 SEC
LANGUAGE	English
PIP SIZE	1
PIP POSITION	0
RESET < / >

1. Tryck på MENU kanppen på din fjärrkontroll för att få fram huvudmenyn.

2. Tryck▶ på din fjärrkontroll för att markera diversealternativet bland huvudvalen.

3. Tryck▲▼ på din fjärrkontroll för det värde du önskar förändra.

4. Tryck▶ på fjärrkontrollen för att ändra på aktuellt värde.
5. Tryck på MENU knappen när du vill gå ut meny-läget.

Meny	Beskrivningar
OSD Timer	Tryck◀ för att välja hur länge en meny skall synas på skärmen.5 sec 15 sec 20 sec 25 sec 30 sec
Language/språk	Tryck◀ för att välja menyspråk English/French/Spanish/German/Italian/Japanese/Chinese(Traditional)/Chinese(Simplified)
PIP Size	Tryck◀ för att välja storleken på lilla bilden i PIP-läge. (5 storlekar)(Gör denna förändring i bild-i-bild läge).
PIP Position	Tryck◀ för att flytta den mindre bilden till övre vänstra, övre högra, center, lägre vänstra eller högra. (Gör denna förändring i PIP-läge).
Reset< / >	Återgå till fabriksinställda värden.

Nedanstående tabell innehåller vanligt förekommande problem och lösningar till dessa.

Vänligen gå igenom denna lista innan du kontaktar en tekniker.

Problem	Anledningar	Lösningar
Ingen bild	1.Är spänningssladden inkopplad?2.Är TVn påslagen?3.Är signalkabeln korrekt inkopplad?4.Är skärmen i energisparläge?	1.Sätt i kontakten i jordat uttag.2.Slå på TVn3.Koppla signalkablen korrekt.4.Tryck på en knapp på datorn.
Onormal färgbalans	1.Är signalkabeln rätt inkopplad?	1.Koppla kabeln rätt.
Vriden bild	1.Är signalkabeln rätt inkopplad?2.Är det fel frekvens på insignalen?	1.Koppla in kabeln korrekt.2.Ställ in rätt frekvens från grafikkortet.
Bilden är för mörk	1.Är ljuststyrka och kontrast nerskruvade till en låg nivå?	1.Justera ljuststyrka och kontrast.
Bara ljud, ingen bild	1.Är insignalen korrekt inkopplad?2.Är TVsignalen för svag?	1.Undersök om inkoppling är korrekt.2.TV-RF signal skall ej vara svagare än 70 dB.
Bara bild, inget ljud	1.Är signalkabel korrekt inkopplad?2.Är volymen nerskruvad till minimum?3.Är ljudsladden inkopplad rätt?4.Är TV-signalen för svag?	1.Koppla signalkabeln rätt.2.Justera volymen till rätt nivå.3.Koppla in Audiosladdar rätt.4.TV-RF signalen får ej vara svagare än 70dB.
Fjärrkontrollen fungerar ej	1.Undersök om batteriern är slut.2.Finns det störningar från statisk elektrisitet eller från åska?	1.Byt batterier.2.Stäng av TVn i 10 sekunder; Starta om igen.

Nedanstående tabell innehåller vanligt förekommande problem och lösningar till dessa

Problem	Möjliga lösningar
Kan inte ta emot UHF	Byta insignalskälla. Koppla in i annat antennuttag. Skaffa en signalförstärkare.
Kan inte ta emot tillräckligt med kanaler via antennen	Använd automatisk kanalsökning för att finna fler kanaler som inte har lagrats i i minnet. Via manauell kanalinställning, leta upp fler kanaler. (se sidan 15)
Inga färger	Justera färginställningarna i menyn.
Bilden blinkar och det upp-står "spök-skuggor"	Undersök antennkopplingen, sladden och eventuellt kontakterna.Undersök om kanalen är i spelläge.Tryck på val av inkälla och ändra inkälla. Återgå sedan till samma källa.
Brutna linjer eller segment	Justera antennen. Undersök om det finns störand elkällor i närheten.Håll TVn borta från störande källor som tex. bilar, neonljus, elektriska apparater.
TVn är blockerad på vissa kanaler	Gör automatisk kanalsökning för att finna kanalerna. Komplettera genom manauell inställning av kanaler. (se sid. 15)
Överlappande bilder eller "spökbilder".	Använd antenn som kan ta emot signal från flera olika vinklar.(Kanske antennsignalen påverkas av att du har närbelägna berg eller byggnader.)
Kan inte komma åt en funktion	Om en funktion är "grå" kan denna inte väljas i den mod du befinner dig i.
Kan inte ta emot program via kanalerna	Gör en automatisk kanalsökning för att finna de olika kanalerna som inte är i minnet (se sidan 15)

Om du har fortsatta problem efter att ha gått igenom ovanstående, kontakta ditt försäljningsställe.

Övrig information RGB mode specifikation

Active Range	Refresh Rate	H V Dot		Clock MHz	Pol.		Horizontal Vertical
					H	V	Sync Width	Back Front Porch	Porch Width	Porch Width	Back Front Porch	Front Total Porch
640 × 350	70	31.5	70	25.175	N	N	96 48	16 80	0 2 60	37	449
640 × 480 VGA	60	31.469	59.940	25.175	N	N	96 48	16 80	0 2 33	10	525
	72	37.861	72.809	31.5	N	N	40	128 24	832 3	28	9	520
	75	37.5	75	31.5	N	N	64	120 16	840 3	16	1	500
	85	43.269	85.008	36	N	N	56 80	56 83	2 3 25	1	509
720 × 400	70	31.46	70.08	28.32	N	P	108 54	18 90	0 2 35	12	449
800 × 600 SVGA	56	35.156	56.250	36	P	P	72	128	24	1024	2	22	1	625
	60	37.879	60.317	40	P	P	128 88	40	1056 4	23	1	628
	72	48.077	72.188	50	P	P	120 64	56	1040 6	23 37	666
	75	46.875	75	49.5	P	P	80	160	16	1056	3	21	1	625
	85	53.674	85.061	56.25	P	P	64	152	32	1048	3	27	1	631
1024 × 768 XGA	60	48.363	60.004	65	N	N	136	160	24	1344	6	29	3	806
	70	56.476	70.069	75	N	N	136	144	24	1328	6	29	3	806
	75	60.023	75.029	78.75	P	P	96	176	16	1312	3	28	1	800
1280 × 1024 60		63.981	60.020	108	P	P	112	248	48	1688	3	38	1	1066

Display panel	Skärmyta	643.2(H) X 385.92(V)mm (diagonal 29.54 tum)
	Format	15:9 WIDE
	Pixel Pitch	0.5025(H) X 0.5025(V)mm
	Antal Pixlar	1280(H) X 768(V)
	Ljusstyrka	550cd/m^2
	Kontrast	650:1
	Responstid	16ms från på-av-på
	Betraktningsvinkel	170 grader(Horisontal/Vertikal)
Signaler In/ut	*Video in	RCA kontakt X 1
	*Scart	RGB + Audio/Komposit + Audio
	*S-Video in	Y/C X 1
	*Komponent in	YPbPr X 2
	*Tuner in	NTSC/PAL/SECAM(OPTION)
	*EIAJ-D4	Mini-D 14 pin(endast i Japan)
	Audio in	*RCA kontakt (H+V) X 4
		PC Audio In X 1
	RGB in samt DVI	D-sub 15 pin, (standard Analog datorkontakt). + DVI
	Audio ut	RCA kontakt(H+V) X 1 / Subwoofer RCA X 1
	PIP	1 variant (5 storlekar)
	Display Moder	4:3 Mod, Panoramic, Fill All, Wide
Kompatibilitet	Färg system	NTSC/PAL/SECAM
	Video system	NTSC/PAL/SECAM
	PC/Mac	VGA/SVGA/XGA/SXGA
	SDTV/HDTV scanning format	1080i, 720p, 480p, 480i (NTSC)1080i, 576p, 576i (PAL)
Audio ut	Inbyggda högtalare	8w + 8w (Stereo)
	Subwoofer	RCA kontakt X 1
Förordningar	Säkerhet / EMC	CE, UL/CUL, VCCI, CB, FCC Class B
	Tillbehör	VGA kabel / spänningskabelAnvändarmanual / garantikort
		* AV kabel/ fjärrkontroll / batterier
Övrigt	Paketstorlek	105.0 X37.0 X 64.5 cm
	Netto vikt/ Gross vikt	22.5 kg / 27.0 kg
	Spänningsförsörjning	In : 100-240V, 1.8A, 50-60Hz
	Användartemperaturer	*C0~40

! * markerar optioner

Färg och sändningssystem per land.
