HUGOSON HU2713 / Innehåll

Varningar 02

Tillbehör och beskrivningar 04

LCD display installation

Anslutning av kringutrustning 04

Fjärrkontroll 09

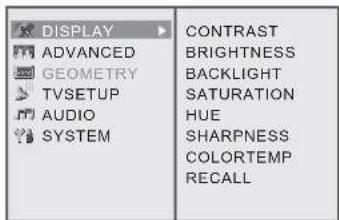

Display Menu

Användning av avancerad meny 12

Övrig information

Felsökning 19

RGB mod specification 20

Specifikationer 20

TV system 21

www.hugoson.se

Varning

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUvrir PRECAUCION RIESGO DE CHOQUE ELECTRICO NO ABIR CAUTION TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER(OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

【Varning】

För att skydda skärmen från elchock och brand håll skärmen borta från regn och fukt.

【OBS!】

For att skydda dig från elektriska stötar, se till att du ansluter TVn till ett jordat eluttag.

【OBS!】

Om du andvänder din TV tillsammans med TV-spel eller eller annan liknande utrustning, se till att hålla ljusstyrka och kontrast på en låg nivå. Hög intensitet med hög nivå på ljusstyrka och kontrast kan ge permanenta skador på skärmen.

【 Tips vid rengörning 】

1 Torka av skärmen med en mjuk och torr trasa.
2 ANVÄND INTE lösningsmedel eller methylbenzen. Skada kan då uppstå.
3 Försäkra dig om att kontakten är urdragen före rengörning.

【 】

【Var uppmärksam på följande för din LCD TV.】

1 Läs på etiketten på skärmens baksida och försäkra dig om att du använder rätt matningsspänning. Använd rätt spänning enligt specifikationen. Om du är osäker på vlken spänning som finns i nätet så undvik koppla in din TV.
2 Försäkra dig om att du kopplar in TVn i ett jordat uttag.

KOPPLA DIN TV TILL ETT JORDAT UTTAG!

1 Se till att du inte får överbelastning på inspänningen. Detta kan leda till elstötar eller brand.
2 Se till att inga tunga föremål står på sladden. Vrid ej sladden. Se till att placera din LCD monitor på ett säkert och förankrat sätt så att den inte skadar någon eller något om den skulle falla ner.
3 Försäkra dig om att TVn är avstängd när den inte är i bruk. Om du inte använder din LCD TV under en längre tid, se till att du drar ut spänningssladden.
4 Det finns ventilationsöppningar på baksidan av TVn. Det är viktigt att dessa ventilationsöppningar inte täcks för och då förhindrar värmen att komma ut. Placera TVn så att den får tillräcklig ventilation.
5 PLACERA INTE TVn på en säng, soffa eller på en matta. Detta kan blockera för ventilation.
6 Ställ inte TVn i en bokhylla eller i ett TV-skåp som saknar öppningar för tillräcklig ventilation.

7 Håll din LCD TV borta från värmealstrande föremål eller element.
8 Häll din LCD TV borta från direkt solljus.
9 Tänk på att en LCD monitor är förhållandevis lätt och den kan falla ner om någon snubblar på sladden.
10 Se till att skärmen inte utsätts får tryck eller vassa föremål. Skärmen är ganska känslig och man skall som regel undvika att ta på den. Vassa föremål kan i värsta fall gå igenom glasen med risk för stötar.

Varningar

【Tips för hur du underhåller din monitor.】

Underhåll

Du skall genast koppla ur din LCD monitor från spänningsnätet och kontakta försäljningsstället där du köpte din TV för hjälp om något av följande händer:

1 Spänningskabeln är skadad.
2 Någon har lyckat spilla vätska på skärmen.
3 Din LCD display har råkat bli våt eller fuktig.
4 Skärmen har blivit skadad.
5 LCD monitor fungerar onormalt.

ÖPPNA ALDRIG din LCD monitor själv. När monitorn öppnas är du exponerad för högspänning som kan vara farlig.

Byte av delar

Om din LCD monitor behöver service är det viktigt att du vänder dig till försäljningsstället där du köpt den. Service måste utföras av Hugoson Electronics AB eller av auktoriscrad servicepartner för att garantin skall gälla.

Säkerhet

Lämnas TVn för service till annan än godkänd servicepartner, kan vi inte garantera din säkerhet.

Detta är viktigt eftersom skärmen innehåller skräddarsydda komponenter.

【Serie nummer】

Du finner serienummer och modellnummer på baksidan av din skärm. Ha dessa nummer redo när du skall lämna din monitor till service. Utan serienummer gäller ej garantin.

Vänligen läs igenom dessa varningar och riktilinjer noga. Din garanti kan bli ogiltig om du modifierar eller använder din LCD skärm på ett sätt som inte är godkänt i denna manual.

1. Då TVn står på sin fot är det ytterst viktigt att den är placerad så att den inte kan trilla på någon person. Finns det någon risk att TVn kan trilla ner, förankra TVn med skruvar eller med lim. Ett bra sätt att förankra TVn är att använda en säkerhetslina som skruvas fast i TVns överkant och därefter i väggen. Säkerhetslinan kan med fördel fästas under skruvinfästningarna som foten är fastsatt i bak på TVn.

2. Om du använder ett väggfäste för att sätta TVn på väggen, försäkra dig om att väggfästet är korrekt dimensionerat och att det klarar av TVns vikt. Försäkra dig om att väggfästet sätts fast i en bärande del av väggen. Kontakta fackman om du är osäker på hur TVn skall med säkerhet vara rätt förankrad i väggen. Även vid vägginfästning rekommenderar vi användning av säkerhetslina med separat fästpunkt.

3. Tänk på att stuva undan sladdar så att ingen råkar fastna i en sladd och drar ner TVn av denna anledning.

Tillbehör

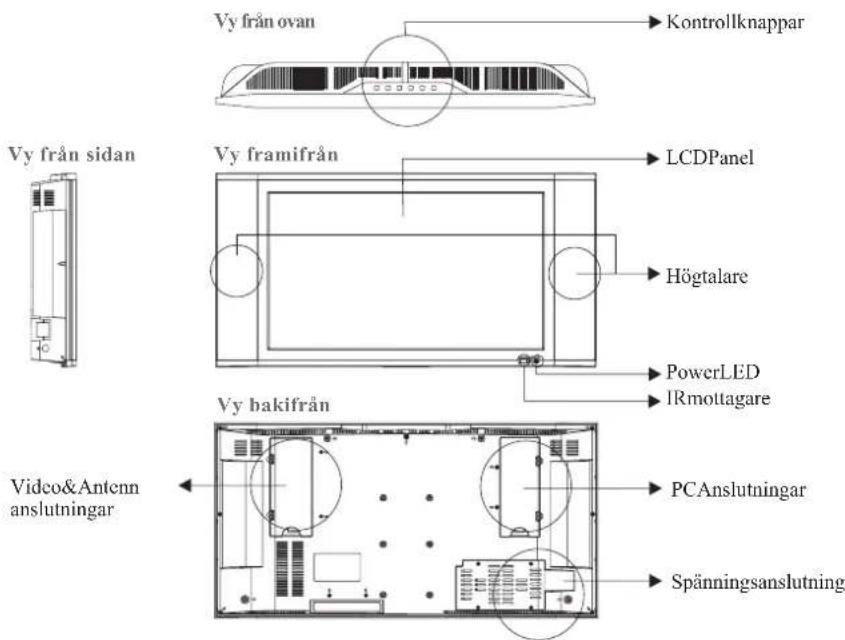

Vy från ovan Kontrollknappar Vy från sidan Vy framifrån LCDPanel Högtalare PowerLED IRmottagare Vy bakifrån Video&Antenn anslutningar PCAnslutningar Spänningsanslutning

Tillbehör

1. Audio/Videokabel
   2.Spänningskabel
   3.Fjärrkontroll
   4.AAAbatterierX2

1

2

3

Isättningav batterier

1. Stoppa i 2 st. AAA batterier i fjärrkontrollen. Försäkra dig om att + och - kommer rätt.

2. Sätt på locket.

1

2

Ta ur batterierna ur fjärrkontrollen om den inte används under långa perioder. Var försiktig med din fjärrkontroll. Den kan ta skada om du tappar den. Håll fjärrkontrollen borta från väta, starkt solljus och hög temperatur.

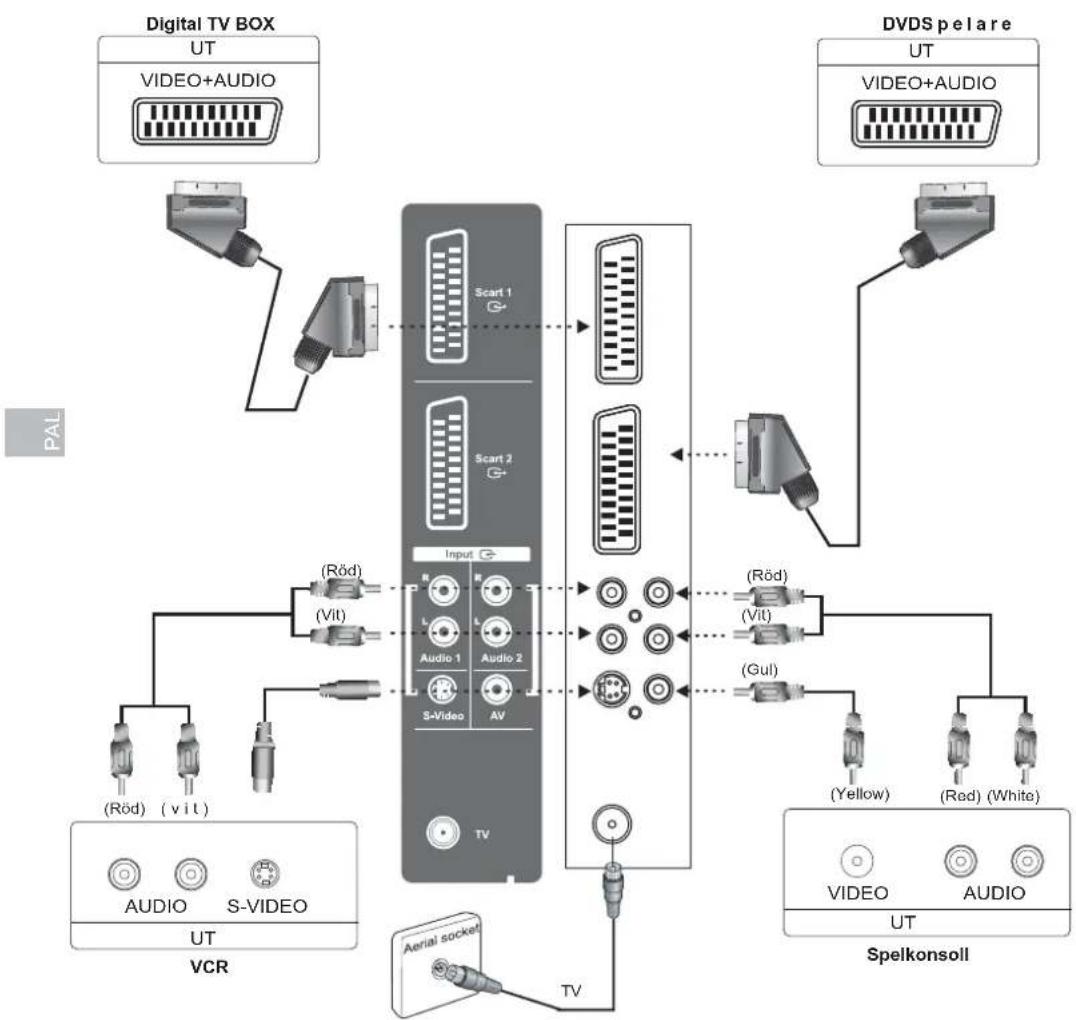

AVochAntenn anslutning(PAL)

Port	Funktion
Scart	Scart kontakt med RGB som ger riktigt bra bildkvalitet vid inkoppling av tex. sattelitdecoder eller mark-bunden digital TV. Kontaken klarar AV, SV och RGB signal. Ljudet är inkluderat.
S-Videooch V/HAudioln	Ansluts till S-Video (Y/C) signal. Ljudet kopplas via röd+vit RCA kontakt.
AVoch V/HAudioln	Anslut utrustning som har AV ut kontakt; det kan tex. vara en videokamera, TV-spel, videobox eller video kasett spelare. Ljudet kopplas separat via röd/vit RCA kontakt.
TV-TuncrInt	Anslutning för vanlig TV-signal. Ljud och bild i en enda signal.

05-PAL

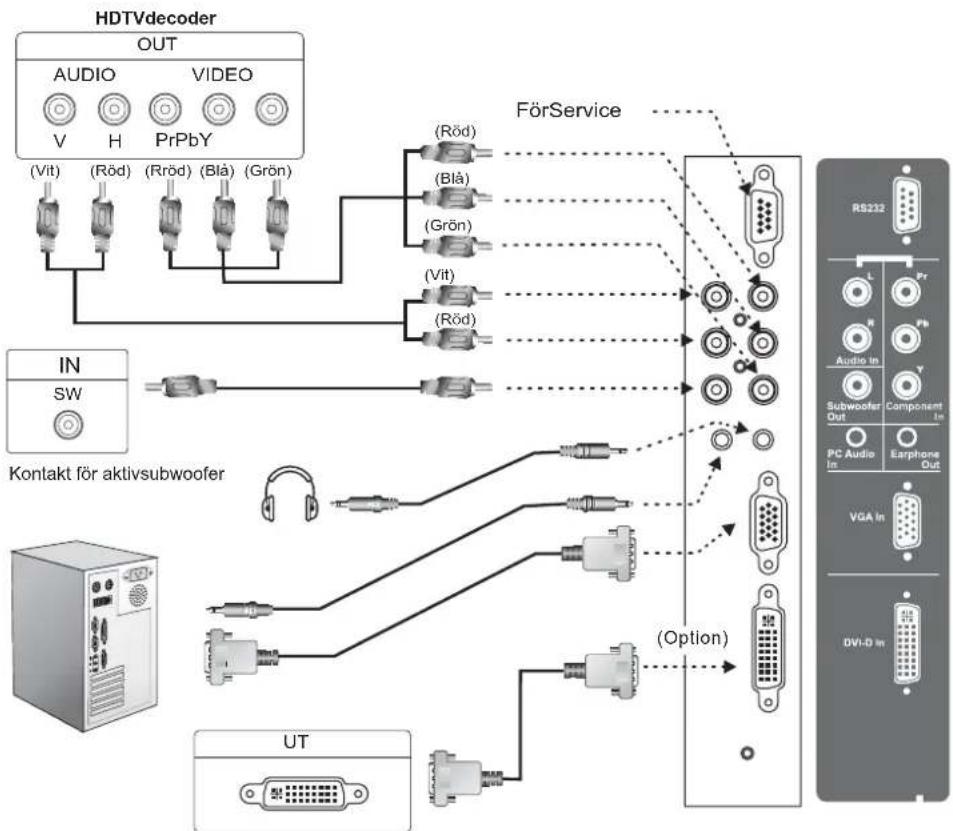

PC & Audio UT anslutningar (för PAL)
    subgraph_HDTVDecoder["Out"]
        A1["AUDIO V"] --> B1["(Vit)"]
        A2["H"] --> B1
        A3["PrPbY"] --> B1
        A4["(Röd)"] --> B2["(Blå)"]
        A5["(Röd)"] --> B2
        A6["(Blå)"] --> B3["(Grön)"]
        A7["(Röd)"] --> B3
    end

    subgraph_Video["Video"]
        C1["(Vit)"] --> D1["(Röd)"]
        C2["(Röd)"] --> D2["(Blå)"]
        C3["(Röd)"] --> D3["(Grön)"]
        C4["(Röd)"] --> D4["(Vit)"]
        C5["(Röd)"] --> D5["(Röd)"]
    end

    subgraph_In["IN SW"]
        E1["SW"] --> F1["Inverter"]
        F1 --> G1["Inverter"]
    end

    subgraph_Kontakt["Aktivsubwoofer"]
        H1["Inverter"] --> I1["Inverter"]
        I1 --> J1["Inverter"]
        J1 --> K1["Inverter"]
        K1 --> L1["Inverter"]
    end

    subgraph_UT["UT"]
        M1["UT"] --> N1["UT"]
        N1 --> O1["UT"]
    end

    A1 --> P["FörService"]
    A2 --> P
    A3 --> P
    A4 --> P
    A5 --> P
    A6 --> P
    A7 --> P
    A8 --> P
    A9 --> P
    P -.-> Q["RS232"]
    Q --> R["L"]
    Q --> S["V"]
    Q --> T["Subwoofer Out"]
    Q --> U["PC Audio In"]
    Q --> V["VGA In"]
    Q --> W["0VI-D In"]

    style HDTVDecoder fill:#f9f,stroke:#333
    style Video fill:#f9f,stroke:#333
    style In fill:#ccf,stroke:#333
    style UT fill:#cfc,stroke:#333

PCellerDVDspelare

Port	Funktion
RS232	Anslutning av signalkabel för uppgradering/programmering av TVns styrsystem.Används endast i servicesyfte.
Komponentoch V/HIAudioln	Anslut utrustning som stödjer Y/Pb/Pr signaler som tex. DVD spelare med progressive Scan eller HDTV kompatibel utrustning som tex. HDTV VCR, HDTV sattelitmottagare, Blue ray spelare. Via denna inkoppling får du maximal bildkvalitet.
SubwooferUt	Anslut aktiv subwoofer med egen strömförsörjning.
PC&HDTV Audioln	När LCD TVn är i VGA/DVI läge, används denna kontakt för att ansluta ljud från källan.När DVI kontakten är ansluten till en HDTV källa, kan du använda en omvandlingskontakt som omvandlar från 2 RCA kontakter till en mini stereokontakt (3,5 mm).
Hörlurar Utt	Anslut hörlurar(16Ω eller 19Ω).
VGAIn(analog)	Ansluts till VGA analog signal källa; kan användas tillsammans med PC.
DVIIIn(digital)	Ansluts till digitala signalkällor och används till PC eller HDTV video signaler enligt följande standard720P,1080i,480Poch480imod.

! *option

LCD TV inställningar

Anslutningar och kontakter

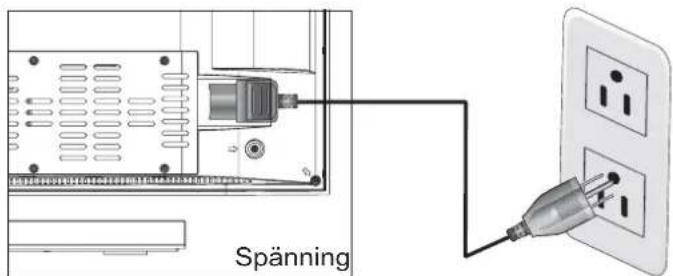

Spänningsanslutning

Anslut din LCD-TVtill ett jordat eluttag.

Spanning

Inspänning varierar från land till land. Ditt väguttag ser inteutsom på bilden

AC110\~240V

Slå på dinLCDTV

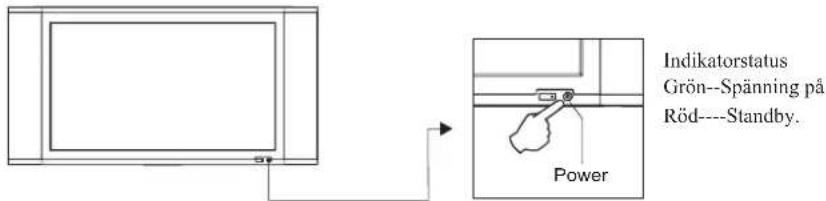

Tryck på POWER knappen nere på TVns högra sida.

Indikatorstatus Grön--Spänning på Röd---Standby. Power

1. Tryck på SOURCE knappen på din fjärrkontroll eller på knappsatsen på TVn.

för att välja bildkälla.

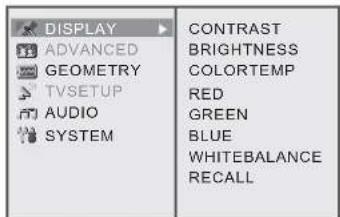

1. Tryck på MENU knappen för att få upp inställningsmenyn, OSD (on screen display).

2. Tryck på ▼ knappen på fjärrkontrollen för att välja TV Setup. Tryck på knappen för att välja

TVSetup

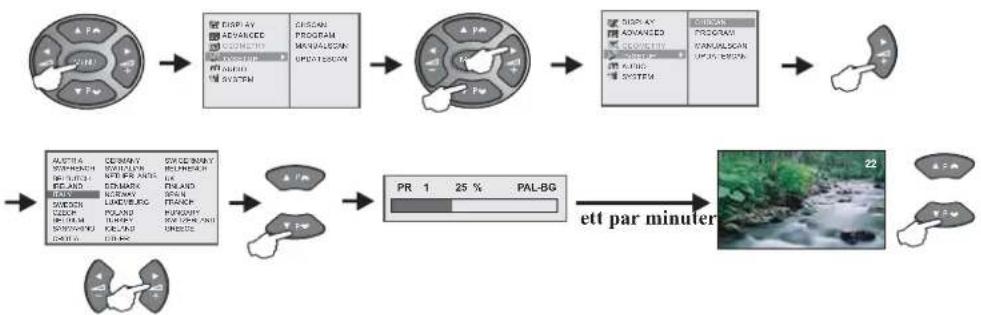

1. Tryck på ▼ knappen för att komma till CH-SCAN och tryck på pilknappen ▶ för att välja kanalscanning

CH-SCAN

1. Tryck på ◀▶knapparna för att välja land.

2. Tryck på ◆ knapparna för att starta sökprocessen.

(Detta tar ett par minuter. Kanalsökningen kommer att hitta alla tillgängliga kanaler)

1. Nu kandubörjattapå TV. Byt kanal genom att trycka på PRG(CH) upp och PRG(CH) ner knapparna.

Knapp	Beskrivning
MENU	Använd denna knapp för att ta fram menyn på TV-skärmen. Här kan du justera inställningarna. Använd piltangenterna för att navigera runt och för att välja olika alternativ i menyn.
CHANNEL+/-FUNCTION/▲▼	Använd dessa knappar för att växla mellan olika förprogrammerade kanaler.I menyläge, använd dessa knappar för att flytta runt i menyn på TV-skärmen.
VOLUME+/-ADJUST/◄►	Använd dessa knappar för att justera volymen.I menyläge, använd dessa knappar för att välja olika funktioner.
SOURCE	Använd denna knapp för att skifta till annan ansluten videokälla.Tryck upprepade gånger på SOURCE för att växla inkälla i följande ordning:TV / CVBS(AV) / S-video / SCART1 / SCART2 / YPbPr / VGA / DVI:(Direktval av specifik inkälla finns på din fjärrkontroll.)

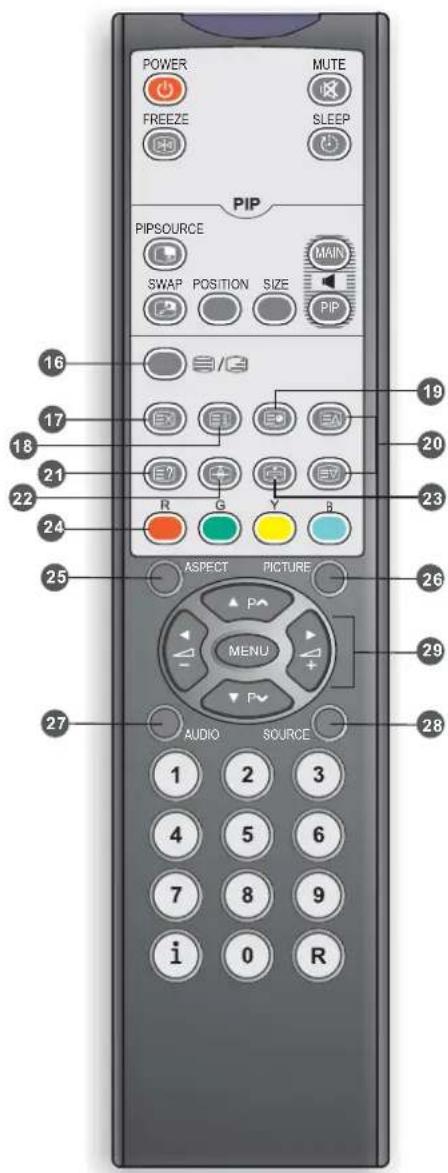

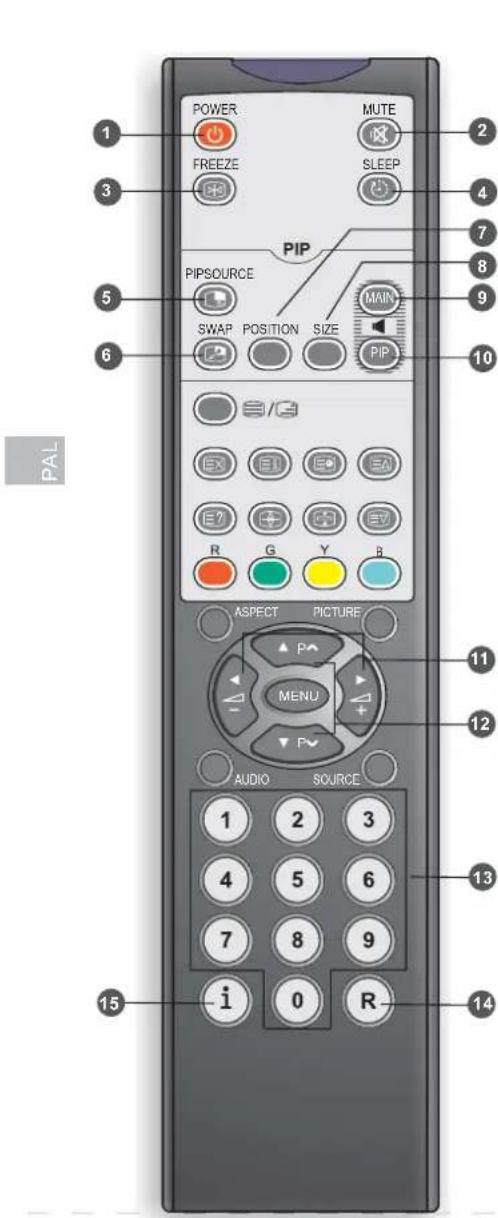

POWER MUTE FREEZE SLEEP PIP PIPSOURCE MAIN SWAP POSITION SIZE PIP R G Y B ASPECT PICTURE MENU AUDIO SOURCE 1 2 3 4 5 6 7 8 9 i 0 R 15 PAL

1. POWER

Tryck för att slå Av / På din LCD TV.

2.MUTE

Tryck för att stänga avljudet. Ljudet återkommer vid upprepad tryckning eller vid tryckning på någon volymknapp.

3.FREEZE(frys bilden)

Tryck för att frysa bilden. Tryck igen för att återgå till rörlig bild.

4.SLEEP

Tryck upprepade gånger för att ställa vilket timer intervall du önskar, 30/60/90/120 minuter.

PIP(Pictureinpicture)Se sidan-12 för instruktioner.

5.PIPSOURCE

Välj andrakälla när TVn är i PIP läge. (bild-i-bild) Tryck igen för att växla andrakällan.

6.SWAP

Växlar mellan huvudkälla och andrakälla i PIP läge. Den stora och lilla bilden byter plats.

1. PIP-POSITION(andrakällans position) Ändra position på andrakällan i PIP-läge.

8.PIP-SIZE(storlek på andrakällan) Ändra storlek på andrakällan i PIP-läge. Tre olika storleka finns att välja mellan.

9.MAINAUDIO

Väljer ljud från huvudkälla i PIP-läge.

10.PIPAUDIO

Väljer ljud från andrakälla i PIP-läge.

11.VOLUME+/-

Justerar ljudet på TVn.

12.Program ^

Väljer kanal.

13.0\~9

Tryck på 0-9 för att välja kanal direkt.

14.RETURN

Hoppa tillbaka till föregående kanal.

15.INFORMATION(i)

Tryck på (i) kanppen för att få information om aktuell inkällas status,(Inkälla/kanal/audioläge)

POWER MUTE FREEZE SLEEP PIP PIPSOURCE SWAP POSITION SIZE MAIN PIP 16 17 18 21 22 24 R G Y B ASPECT PICTURE MENU P 25 26 29 27 AUDIO SOURCE 1 2 3 4 5 6 7 8 9 i 0 R

Text-TV

16.TEXT/MIX

Tryck här för att aktivera text-TV. Tryck igen för att ha den genomskinlig. Tryck en tredje gång för att stänga av text-TV.

17.PRESETS

Gå direkt till dina favoritsidor i text-TV genom snabbvalsknapparna. Använd de färgade knapparna.

18.INDEX (indexing)

Tryck på denna knapp för att hoppa till sidan 100 eller använd; knapparna 0 till 9. Text-TV sidan blir nummerad och läggs till till den sida du väljer.

19.SUB

Visar underliggande (SUB-sidor) om de finns tillgängliga.

20.PAGEUP&DOWN

Tryck på denna knapp för att bläddra bland tillgängliga sidor.

21.REVEAL

Ta fram dold information som kan finna i bilden.

22.SIZE

Tryck på denna knapp om du vill ändar font-storlek. Full storlek, övre halvan eller undre halvan av bilden. - FULL(full skärm) standard full skärntext -TOP(övre halvan) visar övre halvan av full skärm -BOTTOM(nedre halvan) Visar nedre halvan av full skärm

23.HOLD

Tryck på denna knapp för att stoppa bläddring av sidor. Text-TV mottagaren slutar ta emot information.

24.R/G/Y/B

Snabbvalsknappar för val av indikerad sida. Funktionen varierar beroende på inställd kanal.

25.ASPECT (Skalning av visad bild)

Ändra skala på bildformatet. Du kan välja mellan:

Full

26.PICTURE

Välj avancerade bildinställningar: Movie/Sport/Game/Vivid/User

27. AUDIO

Väljer mellan STEREO, MONO, DUAL 1 och DUAL 2. Om sändningen inte är i stereo, uteblir ljudet. Välj då mono mod.

28.SOURCE

Växlar mellan insignalkällor.

29. MENU

Tryck på MENU för att ta fram menyn på skärmen. Tryck igen. för att ta bort den. ▲▼◀▶ Med pilknapparna väljer du att aktivera val och göra olika inställningar.

Pop-out menu Display moder

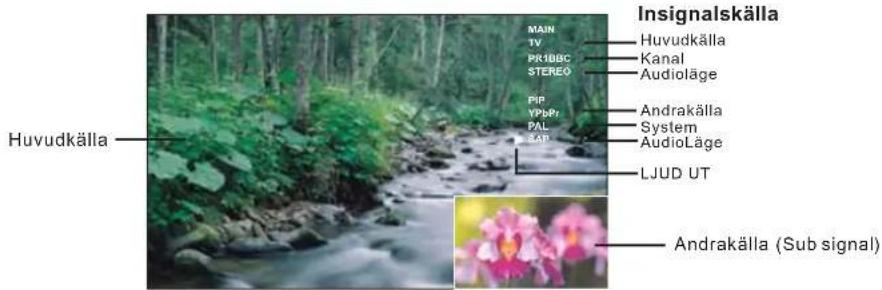

Huvudbilds läge

1. Du kan välja huvudkälla genom att använda din fjärkontroll. TV/CVBS(AV)/S-VIDEO/SCART1/SCART2/YPbPr/VGA(PC)/DVImod.

2. Den valda huvudkällan dyker upp i övre högra hörnet på TV-skärmen.

3. Du kan göra olika inställningar för olika insignalkällor i MENYN. Varje inkälla kan ha sin inställning (se diagram 1).

1.TV kan visa en huvudkälla och en andrakälla (SUB-källa) samtidigt. Andrakällan dyker upp inom en ram i bilden från huvudkällan.

För att aktivera PIP (Bild-i-Bild), tryck på PIP Source på din fjärrkontroll.

1. Välj andrakälla genom att trycka på PIP Source knappen på din fjärrkontroll. Tryck flera gånger om du vill ändra andrakälla. (OBS det finns ingen PIP knapp på själva TVn.)

2. Möjliga inställningsmöjligheter ändras när du växlar andrakälla. (Diagram 2)

Insignalskälla Huvudkälla MAIN TV PR10BC STEREO PIP YPbP PAL SAP Huvudkälla Huvudkälla Kanal Audioläge Andrakälla System AudioLäge LJUD UT Andrakälla (Sub signal)

(Diagram1)

Mainsignal(PIP)Subsignal

TV

AV(CVBS)

SVSCART(S-VIDEO)

1

SCART2

YPbPr1

YPbPr2

D41

D42

VGAY(PC)

PbDVI

(Europe & Japanregion)

(Europeregion)(Americanregion)

(Japan region)

TV

—

—

—

—

—

√

√

√

√

√

√

√

AV(CVBS)

—

—

—

—

—

√

√

√

√

√

√

√

SV(S-VIDEO)

—

—

—

—

—

√

√

√

√

√

√

√

SCART1(ForEuroperegion)

—

—

—

—

—

NA

NA

NA

NA

√

√

√

SCART2(ForEuroperegion)

—

—

—

—

—

NA

NA

NA

NA

√

√

√

YPbPr1(ForAmericanregion)

√

√

√

NA

NA

—

—

NA

NA

—

—

NA

YPbPr2(ForAmericanregion)

√

√

√

NA

NA

—

—

NA

NA

—

—

NA

D41(ForJapanregion)

√

√

√

NA

NA

NA

NA

—

—

—

—

—

D41(ForJapanregion)

√

√

√

NA

NA

NA

NA

—

—

—

—

—

VGA(PC)

√

√

√

√

√

—

—

—

—

—

—

—

DVI

√

√

√

√

√

—

—

—

—

—

—

—

YPbPr(For Europe & Japan region)

√

√

√

√

√

NA

NA

—

—

—

—

—

(Diagram2)

Pop-out menu Användning av avancerade menyer

1. Använd snabbvalsknapp på fjärrkontrollen och välj önskad huvudkälla.

När du valt din inkälla dyker status upp i övre högra hörnet av skärmen.

1. När du valt inkälla tryck på MENU knappen för att välja följande:

DISPLAY

Här kan du nu göra inställningar som stämmer överens med din favoritkanal.

Du kan justera färg och ljusinställningar.

ADVANCED

Här kan du göra avancerade bildinställningar.

GEOMETRIC (för användning i PC-läge)

Här kan du justera läge och skärpa i bilden.

TV SETUP(Används i TV-läge)

Här kan du göra justeringar för antenn eller kabel-TV.

AUDIO

.Här har du flera möjligheter att justera ljudet.

SYSTEM

Inställning av meny-färger och val av meny-språk.

Pop-out menu Användning av avancerade menyer

DISPLAY

1. Tryck på MENU knappen på din fjärrkontroll för att få upp menyn.
2. Tryck på ▲▼ knapparna för att komma till DISPLAY.
   Tryck på knappen för att välja DISPLAY för justering.
3. Tryck på ▲▼ knappen på din fjärrkontroll för att komma till parameter som du vill justera.
   Tryck påknappen för att bekräfta ditt val.
4. Tryck ◀ knapparna för att justera inställningar.
5. Tryck MENU igen för att gå ur menyn.

DISPLAY ADVANCED GEOMETRY TVSETUP AUDIO SYSTEM CONTRAST BRIGHTNESS COLORTEMP RED GREEN BLUE WHITEBALANCE RECALL

(FörVGA)

DISPLAY ADVANCED GEOMETRY TVSETUP AUDIO SYSTEM CONTRAST BRIGHTNESS COLORTEMP RECALL

(FörDVI)

DISPLAY ADVANCED GEOMETRY TVSETUP AUDIO SYSTEM CONTRAST BRIGHTNESS BACKLIGHT SATURATION HUE SHARPNESS COLORTEMP RECALL

(FörTV/AV/S-VIDEO/SCART/YPbPr)

Meny	Beskrivning	Aktiv Mod
Contrast	Tryckföratt öka/ minska kontrast i bilden.Kontrasten kan varieras mellan0~100	VIDEO VGA DVI
Brightness	Tryckför att justera ljusstyrkanJustering sker mellan0~100	VIDEO VGA DVI
BackLight	Tryckför att ändra bakgrunds-lampan High/Normal/Low	VIDEO
Saturation	Tryckför justering av färg-mättnad mellan0~100	VIDEO
Huc	Tryckföratt justera nyans i röda / gröna toner.Justering sker mellan-25~0~25	VIDEO
Sharpness	Tryckför att göra bilden skarpare eller mjukare.Justeras mellan0~100	VIDEO
ColorTemp	Tryckför för att ändra färgmättnad Cool/Normal/Warm/User (VideoMode)High/Middle/Low/Usen(VGAMode)	VIDEO VGA DVI
Red	Tryckför att öka/minska röda toner i bildenJusteras mellan0~100	VGA
Green	Tryckför att öka/minska gröna toner i bilden.Justeras mellan0~100	VGA
Blue	Tryckföratt öka/minska blå toner i bilden.Justeras mellan0~100	VGA
WhiteBalance	I P C läge,välj vithet i mitten av bilden.Tryckför att balansera färgen	VGA
Recall	Tryck på denna knapp för att återgå till, från fabriken förinställda värden.	VIDEO VGA DVI

Pop-out menu Användning av avancerade menyer

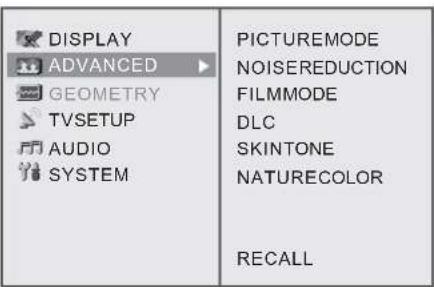

ADVANCED

DISPLAY ADVANCED GEOMETRY TVSETUP AUDIO SYSTEM PICTUREMODE NOISEREDUCTION FILMMODE DLC SKINTONE NATURECOLOR RECALL

1. Tryck på MENU knappen på din fjärrkontroll för att få upp huvudmenyn på din TV.
2. Tryck på ▲▼knappen för att komma till ADVANCED.

Tryck på knappen på din fjärrkontroll för att välja ADVANCED för justering.

1. Tryck på ▲▼ knapparna för att välja den parameter du vill justera.

Tryck på knappen för att aktivera ditt val för justering.

1. Tryck på ◆ knapparna för att göra din egen inställning av vald parameter.
2. Tryck på MENU igen för att gå ur justeringsläget och stänga av menyn på skärmen.

MenyBeskrivning
PictureMode	Tillgänglig när Picture mode är "USER". Är beroende av aktuell sändning.Movie/Sport/Game/Vivid/User
NoiseReduction	Brus redusering.High/Middle/Low
FilmMode	Föratt visa3:2bild storlek när källsignal mottages.ON/OFF
DLC	DynamicLumarCorrection (Dynamisk korrigering av luminans).ON/OFF
SkinTone	Automatisk optimering av ansiktsfärger, hudnyanser.ON/OFF
NatureColor	Förbättring och optimering av färger i naturen. (Naturecolorenhancement.)ON/OFF
Recall	Återställning av alla värden till, i fabriken förinställda värden.

Pop-out menu Användning av avancerade menyer

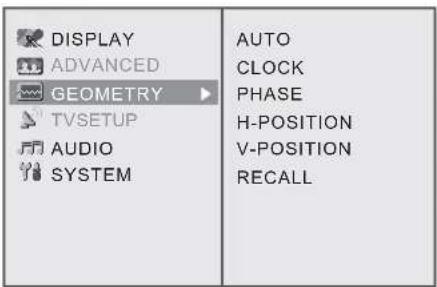

GEOMETRY

DISPLAY ADVANCED GEOMETRY TVSETUP AUDIO SYSTEM AUTO CLOCK PHASE H-POSITION V-POSITION RECALL

1. Tryck på MENU knappen på din fjärrkontroll för att få upp huvudmenyn på din TV.
2. Tryck på ▲▼ knapparna för att komma till GEOMETRIC

Tryck på knappen för att välja GEOMETRIC för justering.

1. Tryck på ▲▼ knapparna för att komma till den parameter som du vill justera.

Tryck påknappen för att välja parameter.
4. Tryck på •• • för att justera parametern till önskat värde.
5. Tryck påMENUför att gå ur menyn.

MenyBeskrivning
Auto	Automatisk justeringTryck på ◀ ► för att automatiskt justera bildninställningen.
Clock	Tryck på ◀ ► knapparna för att justera VGA inställning för stabil bild-återgivning. Justeras mellan0~100
Phase	Tryck på knapparna för att justera fokus och skärpa i VGA läge.Justeras mellan0~100
H-Position	Tryck på ◀ ► knapparna för att justera den horisontala VGA positionen.Justeras mellan0~100
V-Position	Tryck på ◀ ► knapparna för att justera den vertikala VGA positionen.Justeras mellan0~100
Recall	Välj denna funktion för att återställa TVn till tidigare fabriksinställningar.

Pop-out menu Användning av avancerade menyer

TVSETUP (förEuropa)

1. Tryck på MENU knappen på din fjärrkontroll för att få fram huvudmenyn.

2. Tryck påknapparna för att komma till: TVSETUP.

Tryck påknappen för att gå över i sidomenyn.

1. Tryck på ▲ ▼ knapparna för att gå vidare till den funktion du vill aktivera.

Tryck påknappen för att bekräfta ditt val av justering.

1. Tryck på knapparna för att justera inställningar i den valda undermenyn.

5.TryckMENU igen för att gå ur menyn.

Mcny	Beskrivning
CHScan	Automatisk kanalsökningTryck på knappen för att starta automatisk kanalsökning.Denna kanalsökning måste du göra när du installerat din TV för första gången.
Program	Här kan du byta ordning på de funna kanalerna, välja att skippa en kanal eller eller göra finjusteringar inom 2 Mhz. (Se nästa sida för detaljer)
ManualScan	Manuell frekvensjustering av varje individuell kanal.Frekvensen kommer att vara konstant om inte "update scan" körs.
UpdateScan	Använd denna funktion när du har förinställda kanaler. Tryck på knapparna för att finna nytillkommna kanaler. De hamnar sist i kanallistan.

Pop-out menu Användning av avancerade menyer

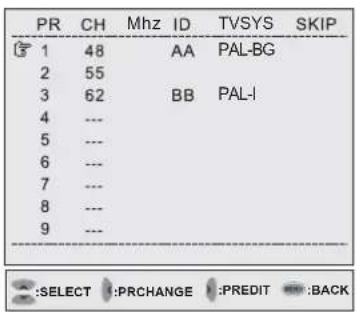

Program:

1. När du gått in i PR-EDIT tabellen kan du använda knappen för att markera den kanal du önskar ändra till grön. Med hjälp av ▲▼ väljer den kanal du vill byta plats med och trycker på igen. På så vis byter du plats på kanalerna(Figur4)

2. Tryck på ▼ knapparna på fjärrkontrollen för att markera den kanal i gult som du vill editera och tryck på ▶ knappen på fjärrkontrollen för att komma in i editoringsmenyn (Figur 5)

Använd ▶ knapparana på fjärrkontrollen för att välja vilket TV system som skall gälla för den valda programfrekvensen. (i Norden använder vi PAL-BG).

(Om det inte finns något annat system tillgångligt för den aktuella frekvensen, går det inte att välja något annat system).

3-2.IDinput:

Tryck 1 för att välja mellan "A", "B", "C" och "1". Tryck 2 för "D", "E", "F" och "2"...... Tryck 9 för "Y", "Z", och "9". Tryck 0 för "+", "-", "." och "0".

3-3.SKIP:

"0" betyder att skip är avslagen (kanalen hoppas ej över) och "X" betyder att skip är påslagen.

1. Tryck på MENU knappen när du vill gå ur menyerna och är färdig med dina inställningar.

Pop-out menu Användning av avancerade menyer

AUDIO

1. Tryck på MENU knappen på din fjärrkontroll för att öppna upp huvudmenyn.
2. Tryck på knapparna för att markera AUDIO.
3. Tryck på knappen för att gå in i sidomenyn.
4. Tryck på ▲▼ knapparna för att markera den parameter du vill justera.
   5 Tryck påknappen för att bekräfta ditt val.
5. Tryck på knapparna för att justera värdet.
6. Tryck MENU igen för att gå ur menyn.

MenyBeskrivning
Balance	Tryck på ◆ knapparna för att justera balansen mellan höger/vänster högtalare.
Bass	Tryck på ◆ knapparna för att öka/minska basen i ljudet.Justeras mellan0~100
Treble	Tryck på ◆ knapparna för att öka/minska diskanten i ljudet.Justeras mellan0~100
Surround	Välj ON eller OFF för att sätta på eller stänga av funktionen.
Recall	Välj för att återställa till fabriksinställningar.

SYSTEM

	LANGUAGEOSDBACKGROUNDRECALL

1. Tryck på MENU knappen på din fjärrkontroll för att öppna upp huvudmeny på din TV.
2. Tryck på ▲▼ knapparna för att förfytta dig till: SYSTEM.
3. Tryck på knappen för att gå in i sidomenyn.
4. Tryck på ▲▼ knapparna för att markera den parameter som du vill justera.
5. Tryck på knappen för att bekräfta ditt val.
6. Tryck på ◆ knapparna för att justera det inställda värdet.
7. Tryck MENU igen för att gå ur menyn.

MenuBeskrivning
Language	Tryck på knapparna för att välja språk. ENGLISH/DEUTSCH( )/GRAM(PaHSch) /EBAHAN(ANOL .) / (Spanish)/ POLSKI(Polish) / NEDERLANDS(Dutch)/ PYCCKII(Russian)
OSDBackground	Tryck på knapparna för att välja menybakgrund. Opaque/Translucent
Recall	Välj denna funktion för att återgå till fabriksinställningar.

Övrig information Felsökning

Följande tabell innefattar de vanligaste problemen och lösningarna till dessa.

Vänligen gå igenom denna lista innan ni kontaktar service center.

Problem	Anledning	Lösning
Ingen bild	1.Är spänningskabeln ansluten?2.Har du slagit på TVn?3 Är rätt signalkälla inkopplad?4.Är TVn i energisparläge?	1.Anslut elkontakten.2.Slá på TVn. Kontrollera att lampan på fronten tänds.3.Anslut rätt signalkälla. Kontrollera kablarna.4.Aktivcra inkopplad dator som gått i viloläge.
Onormala färger	1Är signalkabeln korrekt inkopplad?	1.Anslut kabeln rätt.
Förvrängd bild	1 Är signalkabeln rätt inkopplad?2.Är det kompatíbel frekvens på insignalen?	1.Anslut kabeln korrekt.2.Justera insignal så att den blir kompatíbel.
Bilden är för mörk	1.Är kontrast och ljusstyrka nerskruvat till lägsta nivån?	1.Justera ljusstyrka och kontrast.
Endast ljud, ingen bild	1.Är insignalen rätt inkopplad?2.Är TV signalen för svag?	1.Undersök inkopplad kabel och anslut korrekt.2.TV-RF signal måste vara över 50dB.
Endast bild, inget ljud.	1 Är ljudkabeln rätt inkopplad?2.Är volymen nerskruvad till minimum?3 Är signalkabeln skadad?4.Är TV signalen för svag?	1.Anslut kabeln korrekt.2.Justera upp volymen.3 Byt ut kabeln mot en ny kabel4.TV-RF signalen måste vara mins 50dB.
Fjärrkontrollen fungerar ej	1.Är batterierna slut?2.Har ni problem med statisk elektrisitet eller har ni haft åsknedslag?	1.Byt ut batterierna.2.Stäng av TVn i 10 sekunder;och sätt på den igen. Dra gärna ut kontakten.

Följande tabell innefattar de vanligaste problemen och lösningarna till dessa

Problem	Möjlig lösning
Kan inte ta emotUHF	Byt till annan signalkälla.
Kan inte ta emot alla kanaler via antennen.	Använd automatisk kanalsökningsfunktion. Vid signal under 50dB använd signal- förstärkare. För kaneler som ej är i minnet se sid. 17.
Inga färger	Gå in i menyn och gör färgjusteringar
Blinkande bild med spök- skuggor på objekt.	Undersök din anslutning till antennen.Undersök om kanalen är rätt inställd.Tryck "signal source" och ändra i-mod.
Brutna linjer och segment	Justera antennenHåll TVn borta från störande källor som tex.bilar, neonljus, hårtorkar, tråd- lösa telefoner etc.
Vissa kanaler blockerar.Jag vill finna nya kanaler	Använd kanalsökningsfunktion.Se sidan 17.
Överlappande spökbild i bilden	Använd en multiriktad utomhusantenn.(Bra lösning om din bostad blockeras av närliggande berg eller fastigheter)
Kan inte välja viss funktion	Om den valda funktionen är grå, går den inte att välja i den menyn du är i.
Kan inte ta emot program	Använd automatisk kanalsökning för att finna kanaler som ej är med i din kanallista bland valbara kanaler. (se sid 17)

Om du har fler frågor, kontakta din återförsäljare.

Övrig information Data

Displaypanel	Aktiv yta/panelstorlek	597.12(H) X 335.88(B)mm (diagonal 26.97 tum)
	Format	Widescreen16:9
	PixelPitch	0.1555(H)XRGBX0.4665(V)mm
	Max.antal pixlar	1280(H)X720(V)
	Ljusstyrka	550cd/m^2
	Kontrast	600:1
	ResponsTid	16ms(grå till grå)
	Betraktningsvinkel	170 grader(Horisontalt/Vertikalt)
	Livsläng för bakgrundslampa	>50,000timmar
	Mod	SMVA
AVoch antenn I/OIn/ut	Analog TVtunerin	75Ω,VHF/UHF/CATV
	AVInX1	Komposit (RCA) + Audio-V/H (RCA)
	S-VideoInX1	4PinDim+Audio-V/H(RCA)
	KomponentinX2(USAregion)	YPbPr (RCA) + Audio-V/H (RCA)
	ScartinX2(Europa)	CVBS / RGB (IN) och TV/CVBS (UT)
	D4inX2(Japan)	Mini-D 14 pin + Audio-V/H (RCA)
PCI/OIn/ut	KomponentinX1(EuropaochJapan)	YPbPr (RCA) + Audio-V/H (RCA)
	VGAinX1	RGB(D-sub15pin)	+PCAudio(3.5mmkontakt)
	*DVI-HDCPinX1	DVI-D
	RS232inX1	9-pin mini D-Sub (endast för service)
	SubwooferutX1	Subwooferut
	Hörlur ut X1	3.5mmstereo kontakt
Kompatibilitet	Färgsystem	NTSC/PAL/SECAM/NTSCJ
	Videosystem	NTSC/PAL/SECAM
	PC	640x350@70Hz640 x480VGA@60Hz,72Hz,75Hz800 x600SVGA@56Hz,60Hz,72Hz1024 x768XGA@60Hz,70Hz1280 x720@60Hz1280 x1024@60Hz
	SDTV/HDTVscanningformat	1080i, 720p, 480p, 480i (NTSC)1080i,576p,576i(PAL)
Normer	Säkerhet	UL/CUL, CB, TUV, PSE, CCC
	EMC	FCCClassB,CE,S-Mark,BSMI
Spänning	Inspänning	AC100-240V,2.4A,50-60Hz
	Energiförbrukning	±80W
	Viloläge / Standby	<8W
Miljö	Driftsmiljö	0~40°C * 10%~90%(ingen kondens)
	Förvaringstemperatur	-20~60°C * 10%~90%(ingen kondens)
Övrigt	Inbyggda stereohögtalare	8Ω, 2 x 8W

^! *option

Övrig information TV signal system

Färgsystem och sändningssystem per land.
