BRUKSANVISNING PJ WX5350N RICOH

• Macintosh, Mac OS X och PowerBook är varumärken som tillhör Apple Inc. och som registrerats i USA och andra länder.
• Microsoft, Windows, Windows Vista, Internet Explorer, .NET Framework och PowerPoint är antingen ett registrerat varumärke eller varumärke för Microsoft Corporation i USA och/eller andra länder.
• MicroSaver är ett registrerat varumärke för Kensington Computer Products Group, en avdelning inom ACCO Brands.
• HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC.
• Varumärket PJLink är ett varumärke som tillämpas för varumärkesrättigheter i Japan, USA och andra länder och områden.
• Wi-Fi ^ , Wi-Fi Alliance ^ , och Wi-Fi Protected Access (WPA, WPA2) ^ är registrerade varumärken som tillhör Wi-Fi Alliance.
• Blu-ray är ett varumärke som tillhör Blu-ray Disc Association
• Crestron, Crestron Control och Crestron RoomView är varumärken eller registrerade varumärken som tillhör Crestron Electronics, Inc.
• Övriga produkter och företagsnamn som nämns i denna bruksanvisning kan vara varumärken eller registrerade varumärken som tillhör respektive ägare.
  • GPL/LGPL Programvarulicenser
  Produkten innehåller programvara licensierad under GNU General Public License (GPL), GNU Lesser General Public License (LGPL), och andra.
  Mer information om varje programvara hittar du i "readme.pdf" i mappen "about GPL&LGPL" på medföljande källkods-CD-ROM.

ANMÄRKNINGAR

(1) Innehållet i denna bruksanvisning får inte, helt eller delvis, tryckas om utan tillständ.
(2) Innehållet i denna bruksanvisning kan ändras utan föregående meddelande.
(3) Bruksanvisningen har sammanställts med största möjliga noggrannhet. Om du dock skulle hitta uppgifter du ifrågasätter, fel eller utelämnanden ska du kontakta oss.
(4) Oaktat punkt (3) ikläder sig Ricoh aldrig ansvar för ersättningsanspråk pga. utebliven vinst eller andra konsekvenser som beror av användning av projektorn.

Säkerhetsföreskrifter

Försiktighetsmått

Läs denna bruksanvisning noggrant innan du börjar använda din Ricoh-projektor, och förvara den nära till hands för framtida bruk.

FÖRSIKTIGT

För att helt bryta strömförsörjningen till apparaten, skall stickproppen dras ur vägguttaget.

Vägguttaget ska finnas så nära apparaten som möjligt och måste vara lättåtkomligt.

FÖRSIKTIGT

RISK FÖR ELEKTRISK STÖT. ÖPPNA INTE KÅPAN.

Denna symbol varnar för oisolerad spänning inuti apparaten, som kan vara tillräckligt stark för att ge en

elektrisk stöt. Det är därför farligt att röra delar inuti apparaten.

Denna symbol uppmärksammar användaren om viktig medföljande information om apparatens bruk och

underhåll.

Läs informationen noggrant för att undvika problem.

VARNING: FÖR ATT FÖRHINDRA BRAND ELLER ELEKTRISK STÖT, FÄR APPARATEN INTE UTSÄTTAS FÖR REGN ELLER FUKT.

ANVÄND INTE STICKKONTAKTEN TILL DENNA ENHET TILLSAMMANS MED EN FÖRLÄNGNINGSKABEL ELLER I ETT VÄGGUTTAG OM INTE BÅDA STIFTEN GÅR ATT STICKA I HELT OCH HÅLLET.

FÖRSIKTIGT

Undvik att visa stillbilder alltför länge.

Stillbilder kan brännas in i LCD-panelen, fast endast tillfälligt.

Fortsätt använda projektorn om detta inträffar. Den statiska stillbilden i bakgrunden försvinner så småningom.

Användarinformation om elektrisk & elektronisk utrustning

Användare i de länder där symbolen i detta avsnitt har angivits i den nationella lagstiftningen gällande insamling och hantering av e-avfall

Våra produkter innehåller komponenter av högsta kvalitet och är konstruerade för att underlätta återvinning.

Våra produkter eller produktförpackningar är märkta med symbolen nedan.

Symbolen anger att produkten inte får behandlas som hushållsavfall. Den måste avyttras separat i enlighet med tillämpliga återlämnings- och insamlingssystem. Genom att följa dessa instruktioner garanterar du att denna produkt behandlas korrekt och hjälper till att reducera eventuell påverkan på miljön och den mänskliga hälsan, vilket annars kan ske vid felaktig hantering. Återvinning av produkter hjälper till att bevara naturens resurser och skyddar miljön. Mer detaljerad information om insamlings- och återvinningssystem för denna produkt kan du få i butiken där produkten köptes, hos din lokala återförsäljare eller försäljnings-/servicerepresentant.

Alla övriga användare

Om du vill kassera den här produkten ska du kontakta de lokala myndigheterna, butiken där produkten köptes, din lokala återförsäljare eller försäljnings-/servicerepresentant.

Amnärkning gällande batteri- och/eller ackumulatorsymbol (Avser endast EUländer)

I enlighet med Batteridirektiv 2006/66/EC Artikel 20 Information för slutanvändare bilaga II, ska batterier och ackumulatorer förses med ovanstående symbol.

Denna symbol anger att begagnade batterier och ackumulatorer ska inlämnas i butiken eller på återvinningscentral och inte slängas i hushållsavfallet.

I Europa finns särskilda insamlingssystem, inte bara för gamla elektriska och elektronsika produkter utan även för använda batterier och ackumulatorer.

Se till att avyttra gamla batterier och ackumulatorer korrekt och enligt gällande normer och krav.

Viktiga säkerhetsinstruktioner

Säkerhetsinstruktionerna är till för att projektorn ska få en lång livslängd och för att förhindra brand och elskador. Läs dem noga och följ varningstexterna.

Installation

- Placera inte projektorn på följande platser:

• på instabila vagnar, ställ eller bord.
• nära vatten, badkar eller i fuktiga rum.
• i direkt solljus, nära element eller värmealstrande apparater.
• i miljöer med mycket damm, rök eller ånga.
• på pappersark, tyg, filtar eller mattor.

- Vid takmontering:

• Försök inte installera projektorn på egen hand.
• För att försäkra sig om rätt funktion och minska risken för personskador ska projektorn installeras av en kvalificerad tekniker.
• Taket måste dessutom vara tillräckligt starkt för att kunna hålla projektorn samtidigt som installationen måste uppfylla lokala byggnadsbestämmelser.
• Kontakta din återförsäljare för närmare anvisningar.

WARNING:

- Täck inte över linsen med något annat än projektorns skjutbara linsskydd när projektorn är på. Det kan överhetta föremålet och möjligen orsaka brand eller skador från värmen som ljusstrålen genererar.

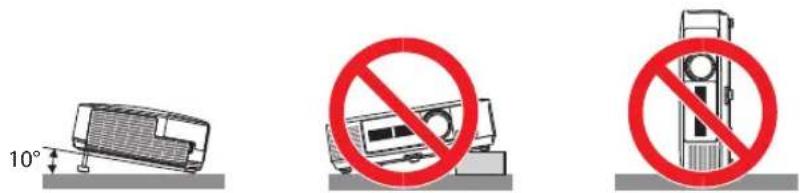

Placera projektorn horisontalt

Projektorn får inte lutas mer än 10 grader och får inte installeras på ett annat sätt än på ett bord eller hängande i taket, eftersom dess livslängd i annat fall avsevärt förkortas.

Försiktighetsmått mot brand och elstötar

• Se till att ventilationen är tillräcklig och att ventilationshålen inte är blockerade för att förhindra att värme genereras i projektorn. Lämna minst 10 cm mellanrum mellan projektorn och omgivande väggar.
• Vidrör inte ventilationsutloppet framtill till vänster (sett framifrån) eftersom detta kan vara mycket varmt när projektorn är igång och omedelbart efter att projektorn stängts av. Delar av projektorn kan tillfälligt hettas upp om projektorn stängs av med Power-knappen eller om strömförsörjningen kopplas ifrån under tiden projektorn körs.

Var därför försiktig när du tar i projektorn.

- Förhindra att främmande föremål såsom gem och pappersbitar hamnar i projektorn.

Försök inte att plocka ut föremål som kommer in i projektorn. Stick inte in metallföremål såsom stältråd eller en skruvmejsel i projektorn. Om något föremål hamnar i projektorn, koppla omedelbart bort den från elnätet och låt en kvalificerad servicetekniker ta ut föremålet.

• Häll inga föremål på projektorn.
• Vidrör inte nätkontakten vid åskväder. Detta kan orsaka elektriska stötar eller brand.
• Projektorn är avsedd för en strömförsörjning på 100-240 V AC 50/60 Hz. Kontrollera att den strömkälla som används uppfyller dessa specifikationer innan du använder projektorn.
• Titta inte in i linsen när projektorn är på. Annars kan du få allvarliga ögonskador.
• Håll förstoringsglas och liknande borta från projektorljuset. Det ljus som projiceras från linsen är mycket starkt, varför föremål som reflekterar ljuset kan orsaka oförutsedda händelser såsom brand eller ögonskador.
• Placera inte några föremål som lätt kan påverkas av värmen framför en projektors ventilationsöppning.

Om du gör detta kan föremålet smälta eller dina händer få brännskador från värmen som kommer ut från ventilationsöppningen.

- Hantera nätkabeln varsamt. En skadad eller sliten nätkabel kan orsaka elstötar eller brand.

• Använd aldrig andra kablar än den som medföljer.
• Böj inte och dra aldrig i hårt i nätkabeln.
• Placera aldrig nätkabeln under projektorn eller något annat tungt föremål.
• Lägg aldrig mjuka material som t. ex. en filt över kabeln.
• Värm inte upp nätkabeln.
• Rör inte nätkabeln med våta händer.

- Stäng av projektorn, koppla loss nätkabeln och lämna in projektorn för service hos en kvalifi cerad reparator om något av följande intraffar:

• Om nätkabeln eller nätkontakten är skadad eller sliten.
• Om vatten spillts i projektorn eller om denna utsatts för regn eller vatten.
• Om projektorn inte fungerar normalt trots att du följer anvisningarna i denna bruksanvisning.
• Om projektorn fallit eller käpan skadats.

• Om projektorn uppvisar en klart förändrad prestanda som antyder att den behöver service.

• Dra ut nätkabeln och eventuella andra kablar innan du bär projektorn.

• Stäng av projektorn och dra ut nätkabeln innan du rengör käpan eller byter lampan.
• Stäng av projektorn och koppla loss nätkabeln om projektorn inte ska användas under längre tid.
• När en LAN-kabel används (endast modeller med en RJ-45 nätverksport):

Anslut av säkerhetsskäl inte till kontakten för koppling till kringutrustning som kan ha för hög spänning.

FÖRSIKTIGT

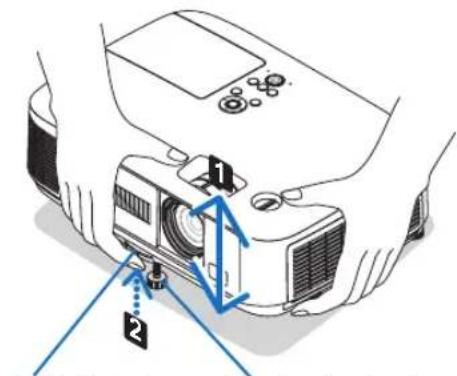

• Använd inte justerfoten för något annat ändamål än den är avsedd. Projektorn kan ta skada om du lyfter den eller hänger upp den på väggen i foten.
• Sänd aldrig projektorn i den mjuka väskan med paketpost eller lastfrakt. Annars kan projektorn skadas.
• Välj fläktläget [HÖG] om du kommer att använda projektorn flera dagar i följd. (I menyn väljer du [INSTÄLLN] - [ALTERNATIV(1)] → [FLÄKTLÄGE] → [HÖG].)
• Rör inte fläktutloppet framtill till vänster (sett framifrån) eftersom det kan bli mycket varmt när projektorn är på, samt omedelbart efter att projektorn stängts av.
• Stäng inte av strömmen inom 60 sekunder efter att lampan slagits på och medan Power-indikatorn blinkar blått. I annat fall kan det leda till att lampan går sönder.

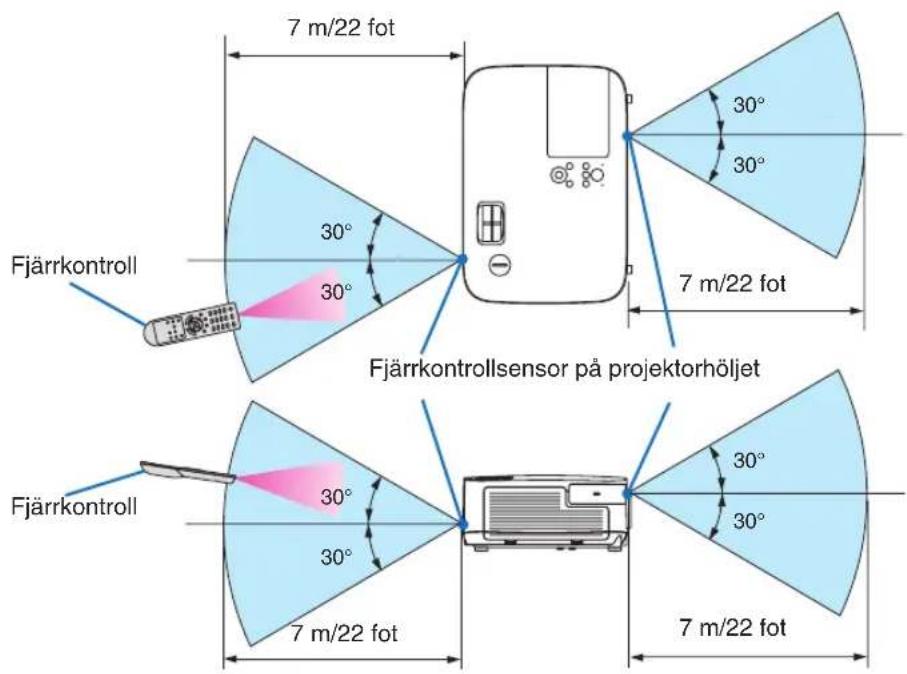

Försiktighetsmått när du använder fjärrkontrollen

• Handskas försiktigt med fjärrkontrollen.
• Torka genast av fjärrkontrollen om den blir våt.
• Undvik överdriven värme eller fukt.
• Kortslut inte, värm inte upp och plocka inte isär batterierna.
• Kasta inte batterier på en eld.
• Ta ur batterierna om du inte räknar med att använda fjärrkontrollen under en längre tid.
• Var noga med att vända + och – på batterierna rätt.
• Blanda inte nya och gamla batterier, eller olika typer av batterier.
• Förbrukade batterier skall katas enligt lokala bestämmelser.

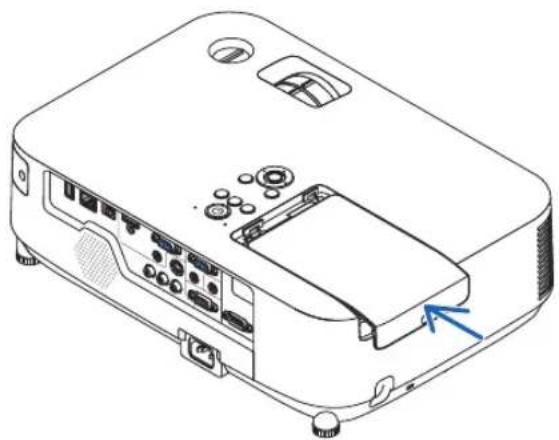

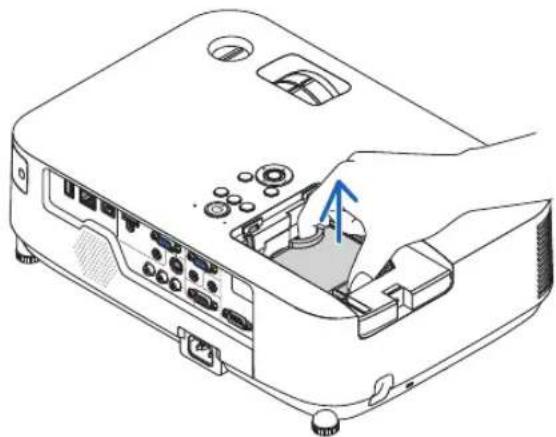

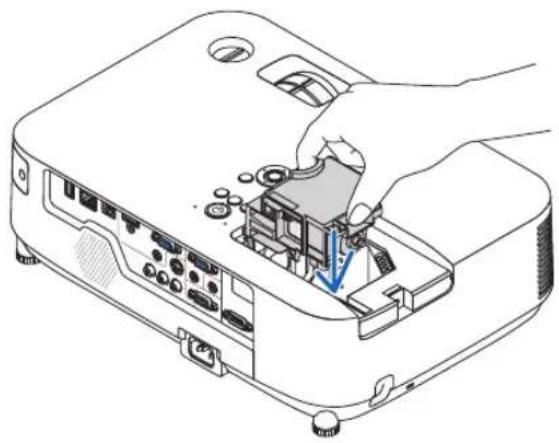

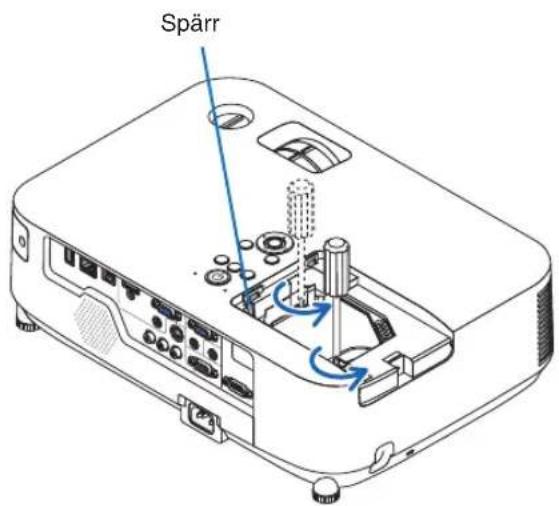

Byta lampa

• Använd den specificerade lampan för säkerhet och prestanda.
• För att byta lampan följer du anvisningarna på sid 147.
• Se till att du byter lampa och filter när meddelandet [LAMPAN HAR NÄTT SLUTET AV SIN LIVSLÄNGD. BYT UT LAMPAN OCH FILTRET.] visas. Om du fortsätter att använda lampan efter att den har nätt slutet av sin förväntade livslängd kan den explodera så att lamphuset blir fullt av glassplitter. Rör inte splittret.
  Om detta inträffar ska du kontakta din återförsäljare för lampbyte.

Lampkarakteristika

Projektorn använder en högtrycks kvicksilverlampa som ljuskälla.

Lampan kännetecknas av att ljusstyrkan gradvis avtar allteftersom lampan föråldras. Upprepad tändning/släckning av lampan kan också göra att ljusstyrkan minskar.

FÖRSIKTIGT:

• VIDRÖR INTE LAMPAN omedelbart efter användning. Den är då extremt het. Stäng av projektorn och koppla ur nätkabeln. Låt lampan svalna i minst en timme innan du tar i den.
• Vid demontering av lampan i takmonterade projektorer ska du se till att det inte finns några personer under projektorn. Om lampan har brustit finns det risk att glassplitter kan falla ned från projektorn.

Om läget Hög höjd över havet

- Ställ in [FLÄKTLÄGE] till [HÖG HÖJD OVER HAVET] när projektorn används vid höjder över havet cirka 1600 meter/5500 fot eller högre.

Att använda projektorn vid höjder över havet cirka 1600 meter/5500 fot utan att ställa in [HÖG HÖJD OVER HA-VET] kan orsaka överhettning och att projektorn stängs av. Vänta några minuter om detta inträffar och sätt sedan på projektorn.

- Att använda projektorn vid höjder över havet lägre än cirka 1600 meter/5500 fot och ställa in [HÖG HÖJD OVER HAVET] kan göra så att lampan kyls för mycket, vilket orsakar att bilden flimrar. Skifta från [FLÄKTLÄGE] till [AUTO].

- Att använda projektorn vid höjder över havet cirka 1600 meter/5500 fot eller högre kan förkorta livslängden på optiska komponenter som t.ex. lampan.

Om upphovsrätt för originalprojicerade bilder:

Observera att användningen av den här projektorn i kommersiellt syfte eller för att få allmänhetens uppmärksamhet på platser såsom kaféer eller hotell, och vid komprimering eller förstoring av bilden med följande funktioner, kan utgöra ett intrång i upphovsrätten, som skyddas enligt lagen om upphovsrätt.

[BILDKVOT], [TRAPETSKORREKTION], Förstoringsfunktion och andra liknande funktioner.

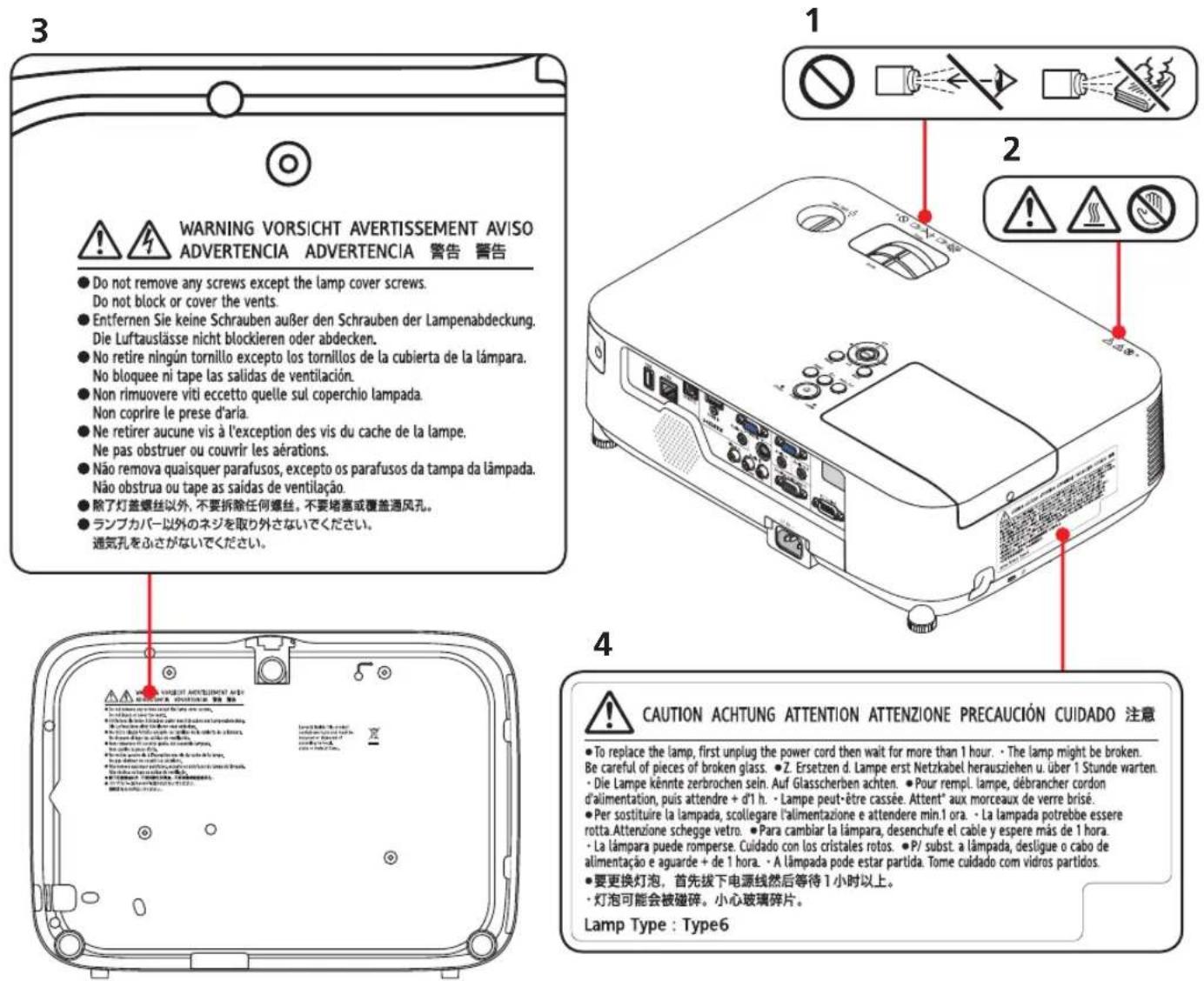

Säkerhetsmärkning för denna maskin

1 Titta inte in i linsen när projektorn är påslagen. Detta kan resultera i allvarlig skada på ögonen. Täck inte över linsen med något annat än projektorns skjutbara linsskydd när projektorn är påslagen. Det kan överhetta föremålet och möjligen orsaka brand eller skador från värmen som ljusstrålen genererar.
2 Vidrör inte ventilationsutloppet framtill till vänster (sett framifrån) eftersom detta kan bli mycket varmt när projektorn är igång och omedelbart efter det att projektorn stängs av. Delar av projektorn kan tillfälligt hettas upp om projektorn stängs av med Power-knappen eller om strömförsörjningen kopplas ifrån medan projektorn körs. Var försiktig när du lyfter upp projektorn.
3 Avlägsna inga skruvar förutom skruvarna till lampkåpan. Ventilerna får inte blockeras eller täckas över.
4 Vid lampbyte kopplas först nätkabeln ur. Vänta sedan i mer än en timme.
Lampan kan vara trasig. Var försiktig med trasiga glasbitar.

Viktig information....i

1. Inledning.... 1

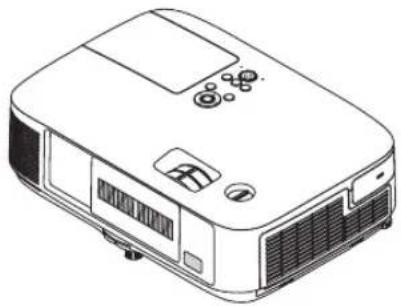

① Vad finns i förpackningen? 1
2 Introduktion till projektorn .... 2 Vi gratulerar till ditt köp av projektorn.... 2 Egenskaper du kommer att gilla: .... 2 Om denna bruksanvisning .... 3

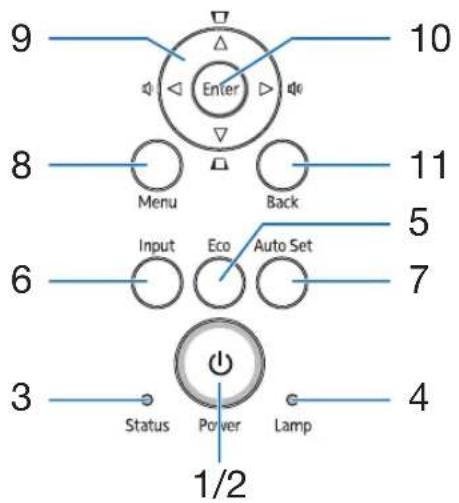

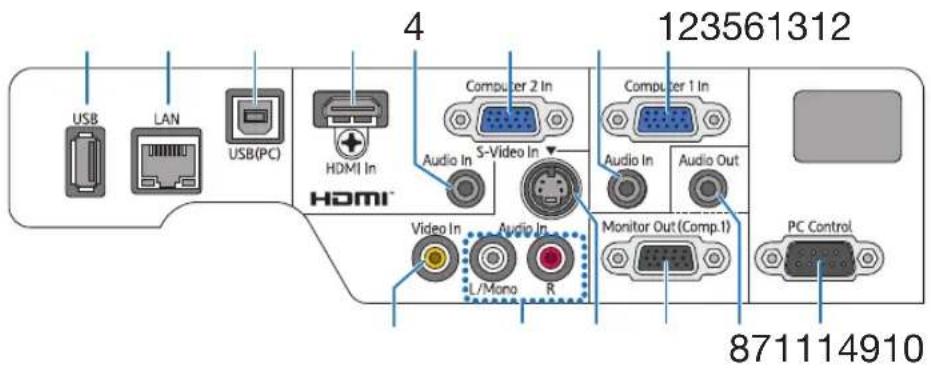

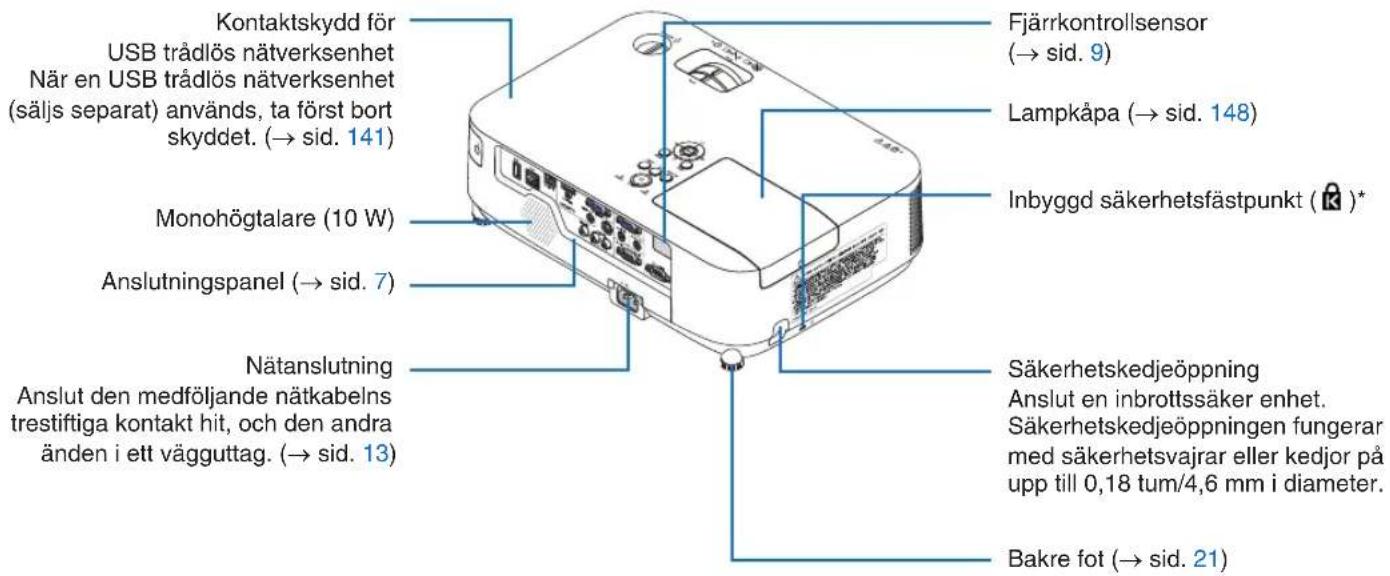

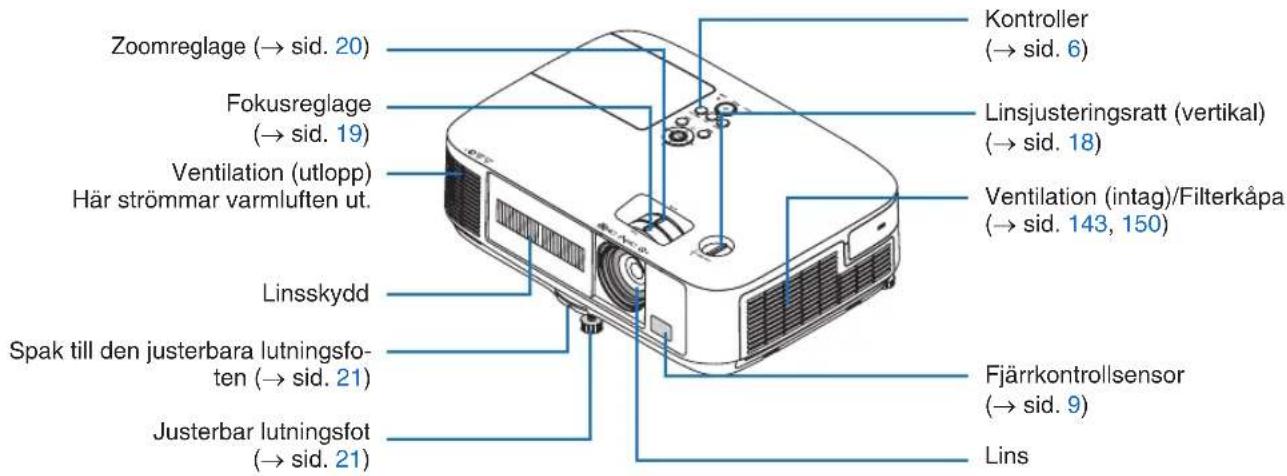

3 Namn på projektorns delar....4 Fram/Ovansida....4 Baksida....5 Ovansida....6 Funktioner på anslutningspanelen....7

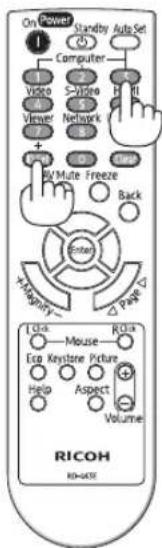

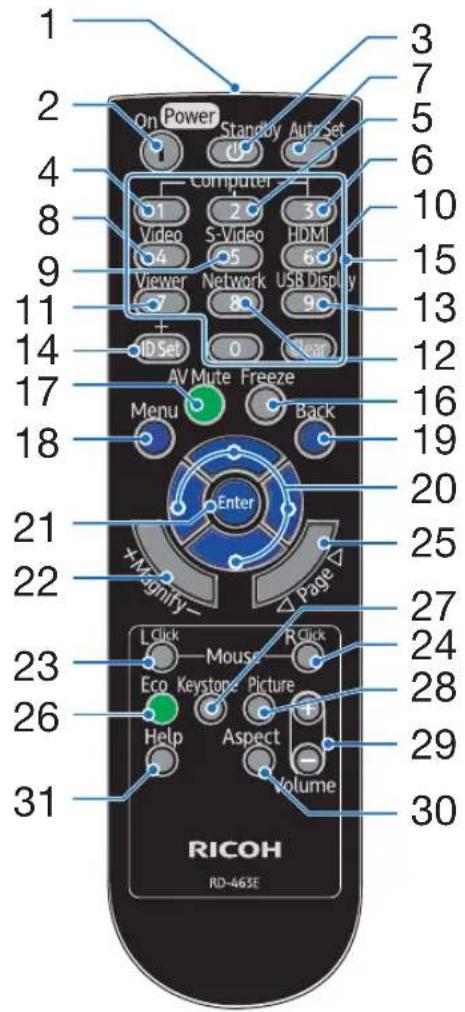

4 Namn på fjärrkontrollens delar .... 8 Batteriinstallation .... 9 Försiktighetsmätt när du använder fjärrkontrollen .... 9 Den trådlösa fjärrkontrollens räckvidd .... 9
⑤ Användningsmiljö för programvaran som medföljer på cd-skivan.... 10 Användningsmiljö .... 11

2. Projicera en bild (Enkel användning).... 12

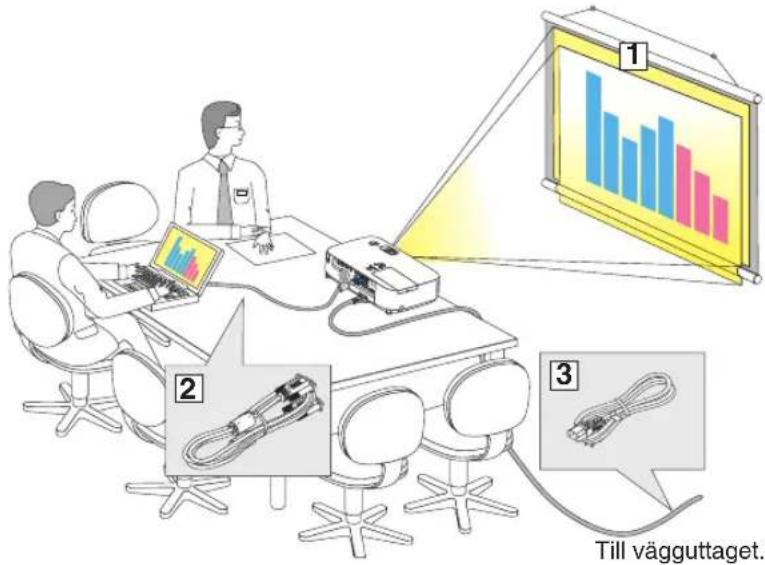

① Flödesschema över bildvisning 12

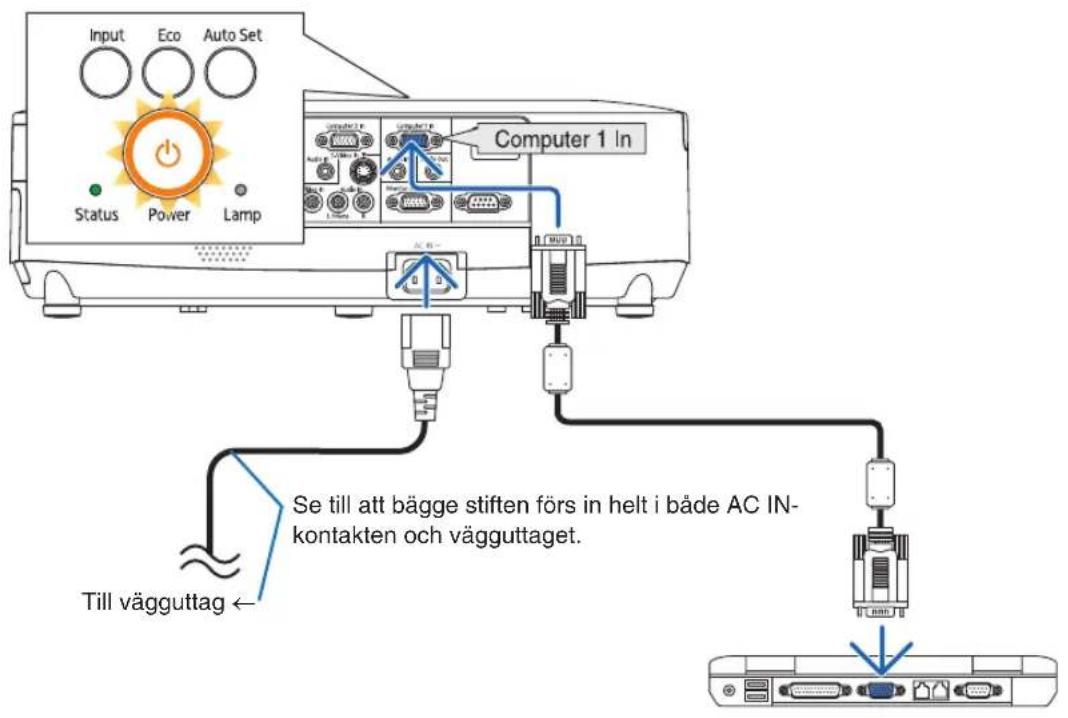

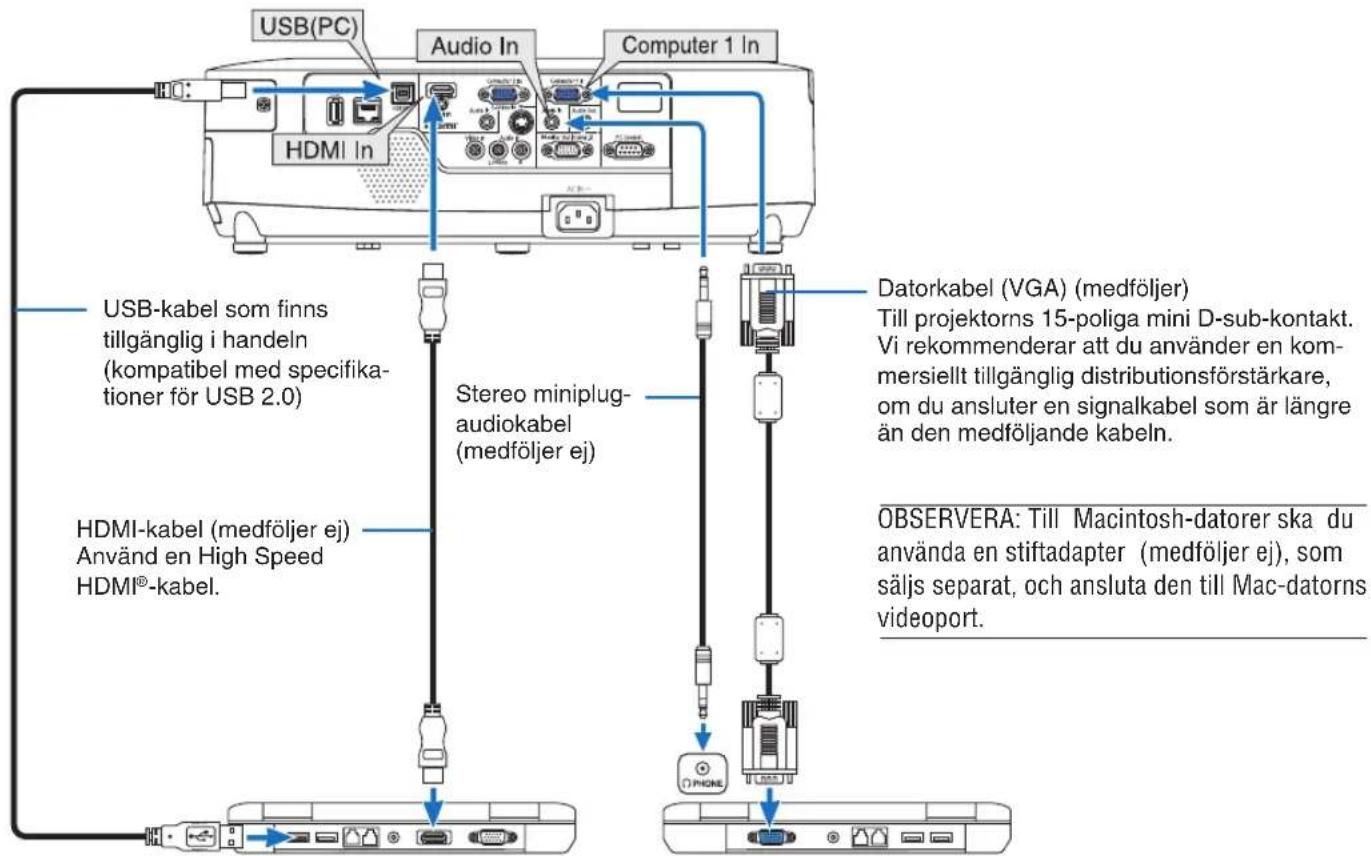

② Ansluta din dator/Ansluta nätkabeln.... 13

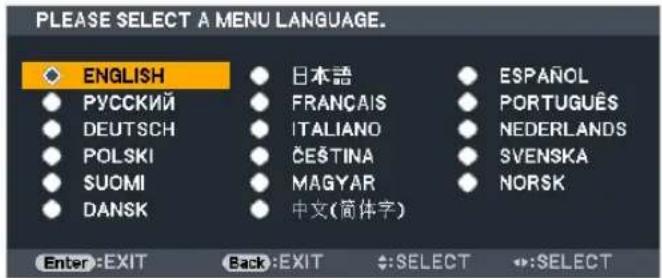

3 Sätta på projektorn.... 14 Anmärkning angående startskärmen (Huvudskärm för val av språk).... 15

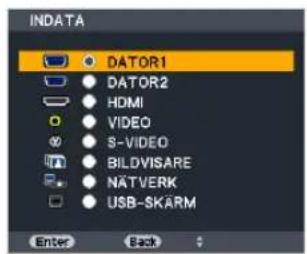

4 Välja källa.... 16 Välja dator- eller videokälla.... 16

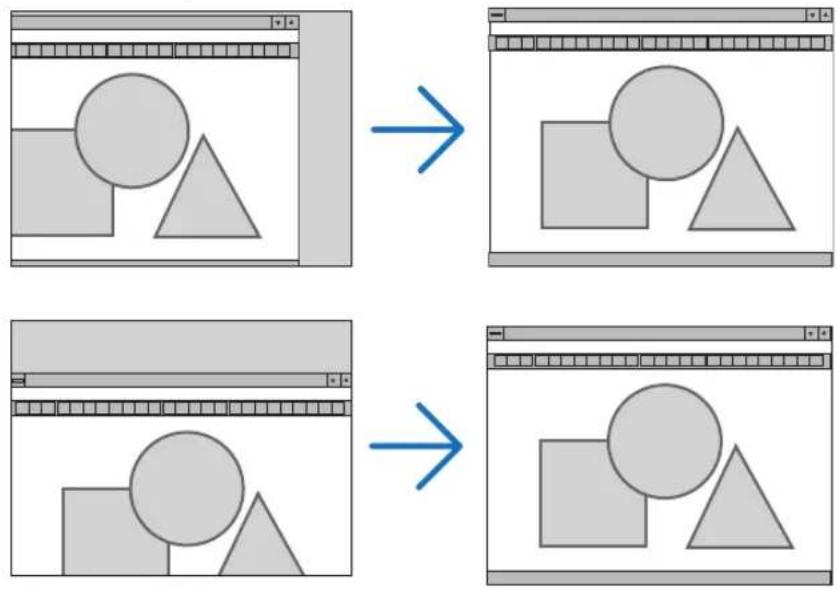

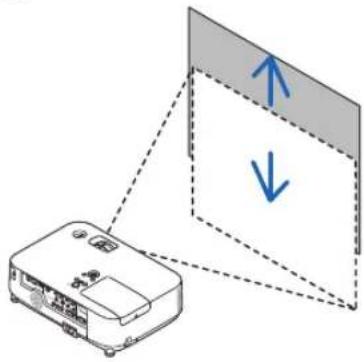

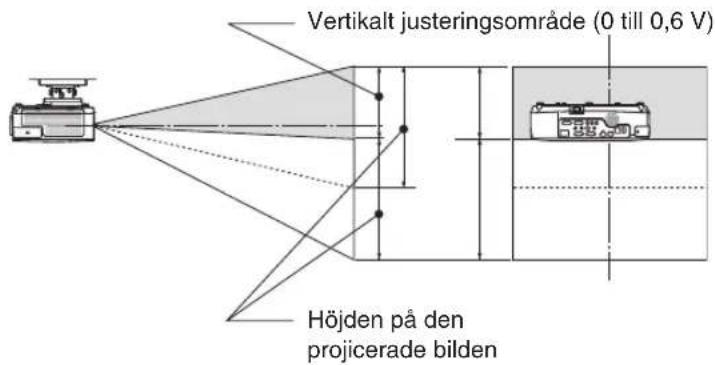

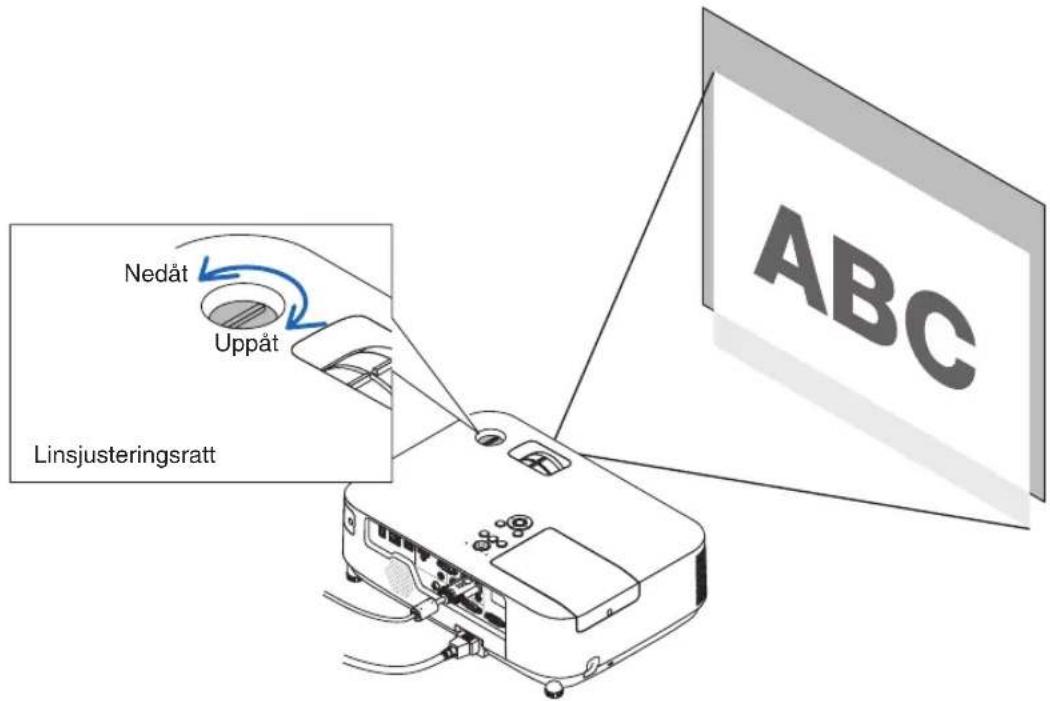

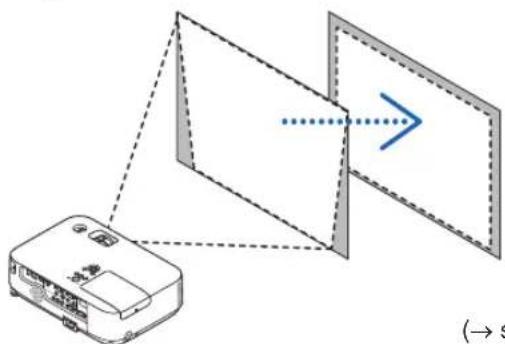

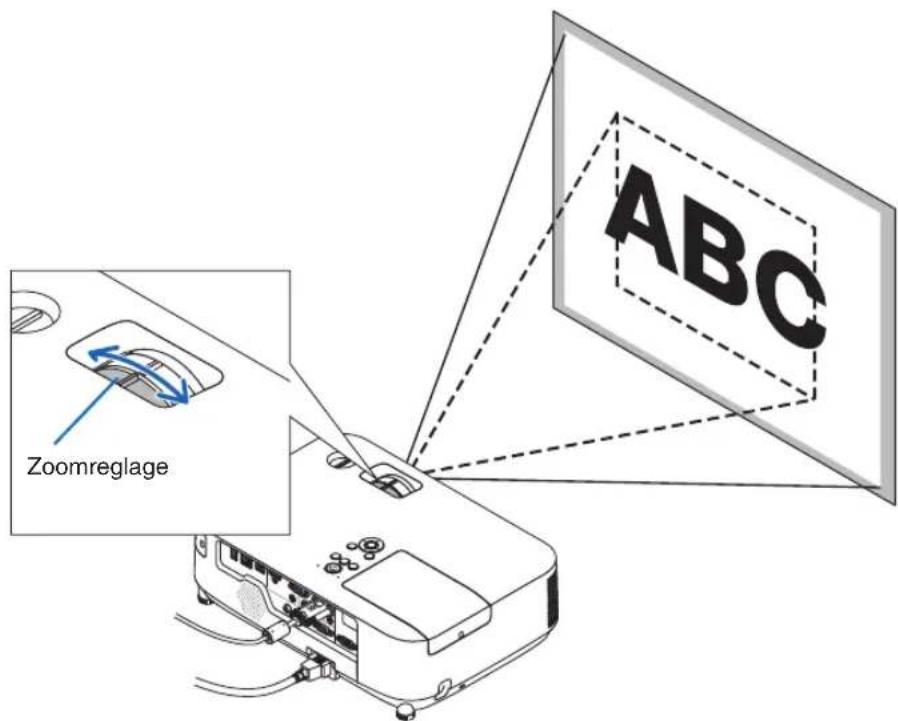

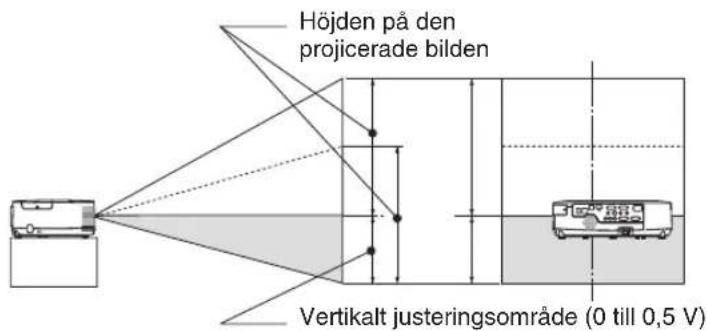

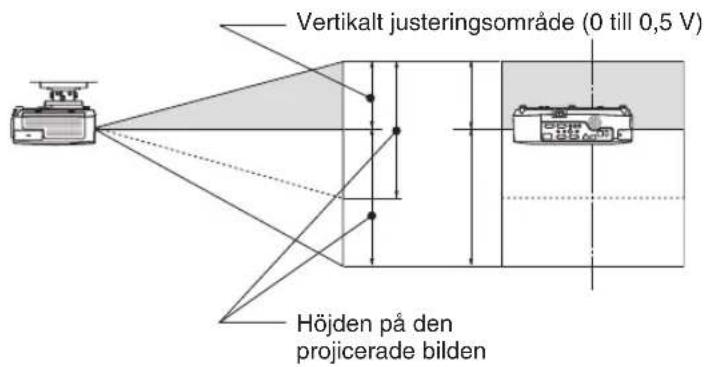

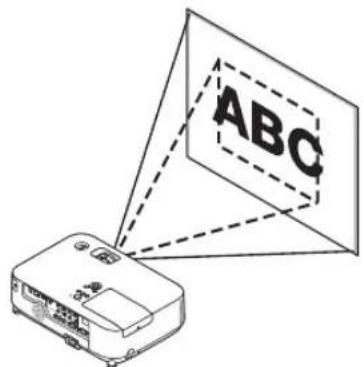

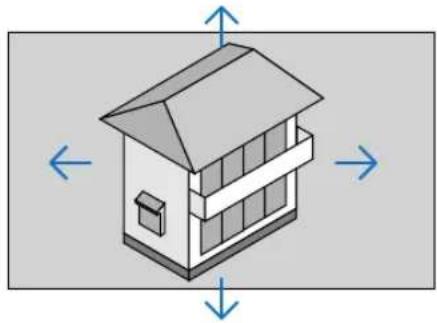

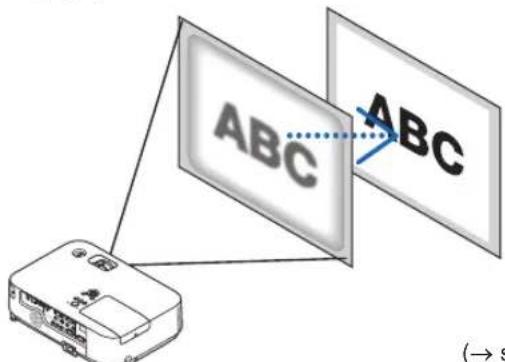

5 Justera bildstorlek och position .... 17 Justera den vertikala positionen på en projicerad bild (linsjustering) .... 18 Fokusering .... 19 Zoom .... 20 Justera lutningsfoten .... 21

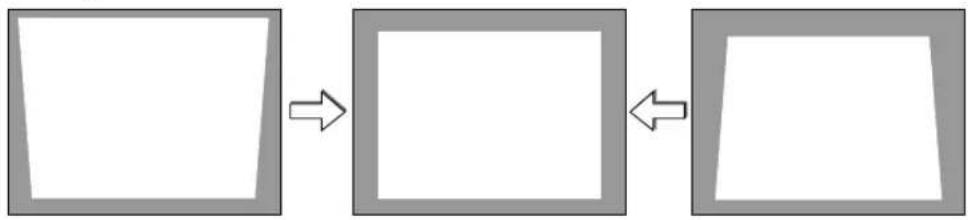

6 Korrigera keystone-förvrängning manuellt....22 Justering med tangenterna på käpan....22 Justera med fjärrkontrollen....23

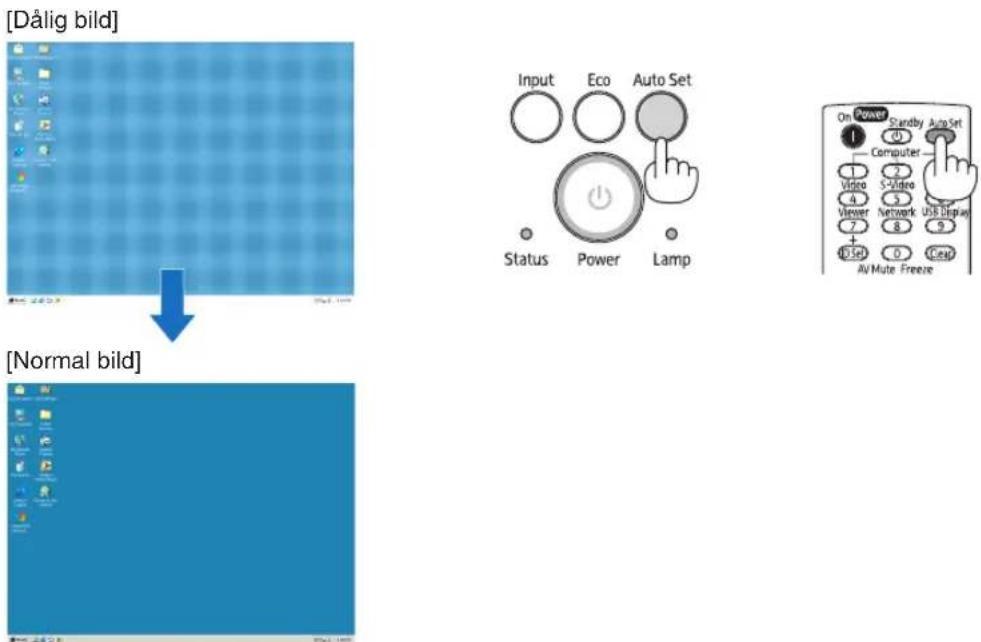

⑦ Automatisk optimering av datorsignal.... 24 Bildjustering med Autokalibrering .... 24

8 Höja eller sänka ljudvolymen.... 24

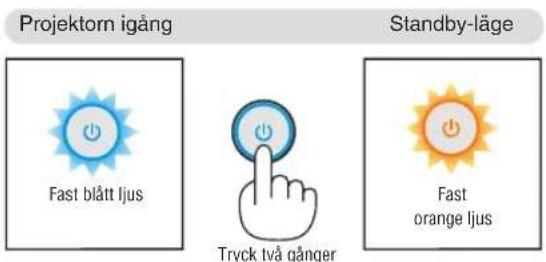

9 Stänga av projektorn 25

10 Efter användning 26

① Stänga av ljud och bild 27
② Frysa en bild 27

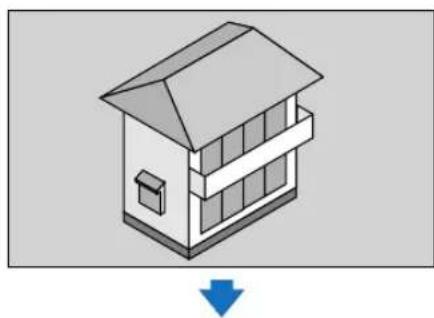

③ Förstora en bild.... 27

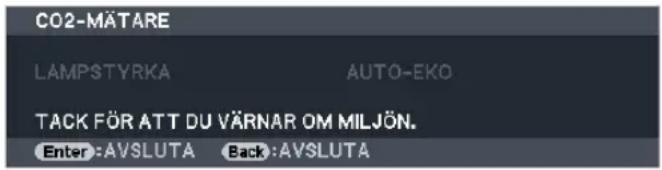

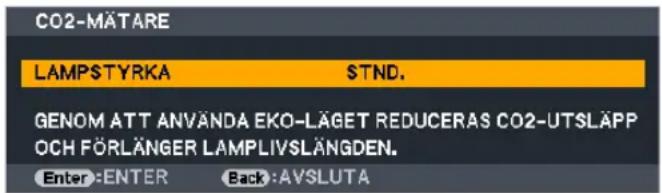

4 Ändra Eko-läge/Kontrollera energibesparingseffekten med hjälp av Eko-läge [LAMPSTYRKA]....28 Kontrollera energispareffekten [CO2-MÄTARE]....29

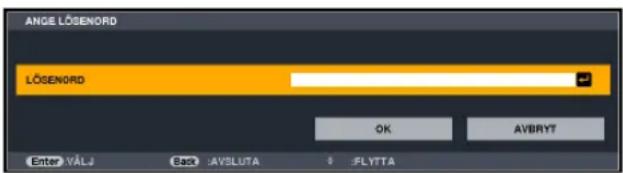

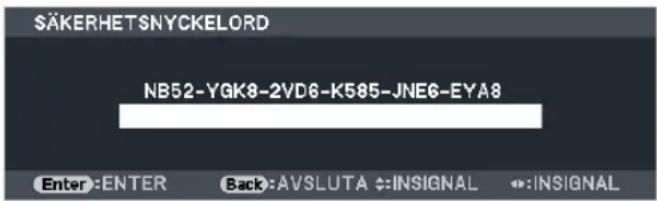

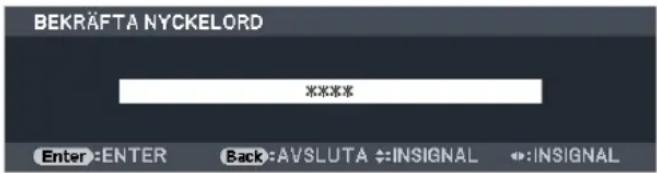

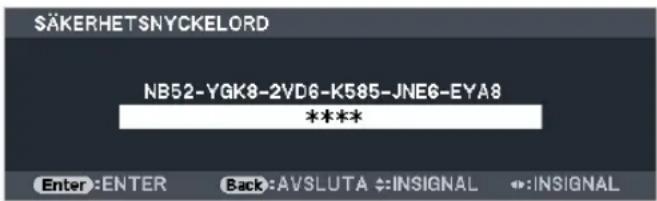

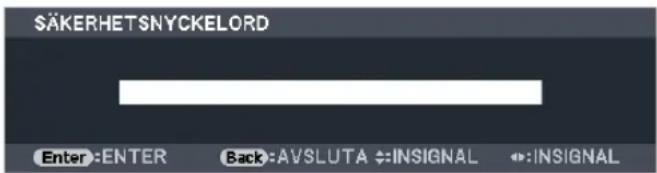

⑤ Förhindra obehörig användning av projektorn [SÄKERHET].... 30

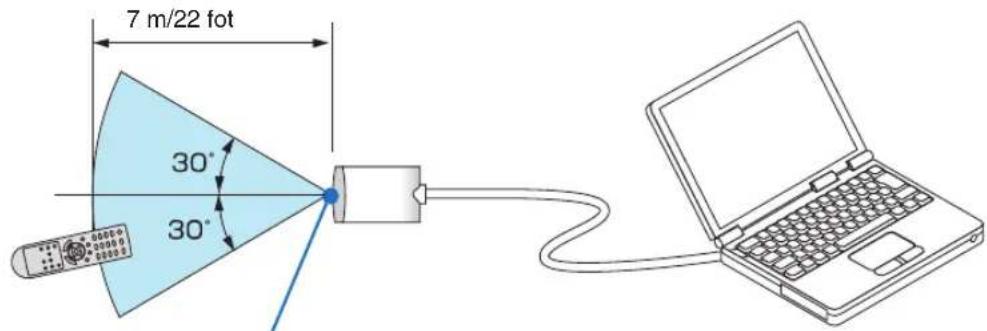

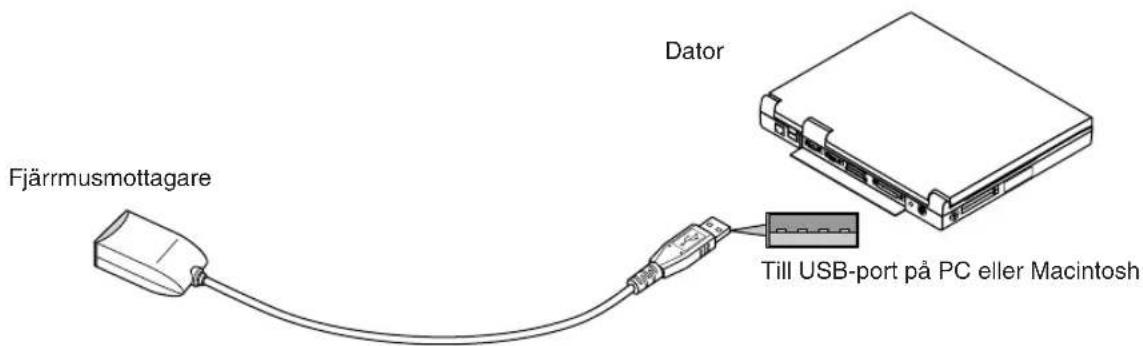

6 Använda fjärrmusmottagare (NP01MR) (säljs separat).... 33
⑦ Använda datorns musfunktioner från projektorns fjärrkontroll via USB-kabeln (fjärrmusfunktionen) 35

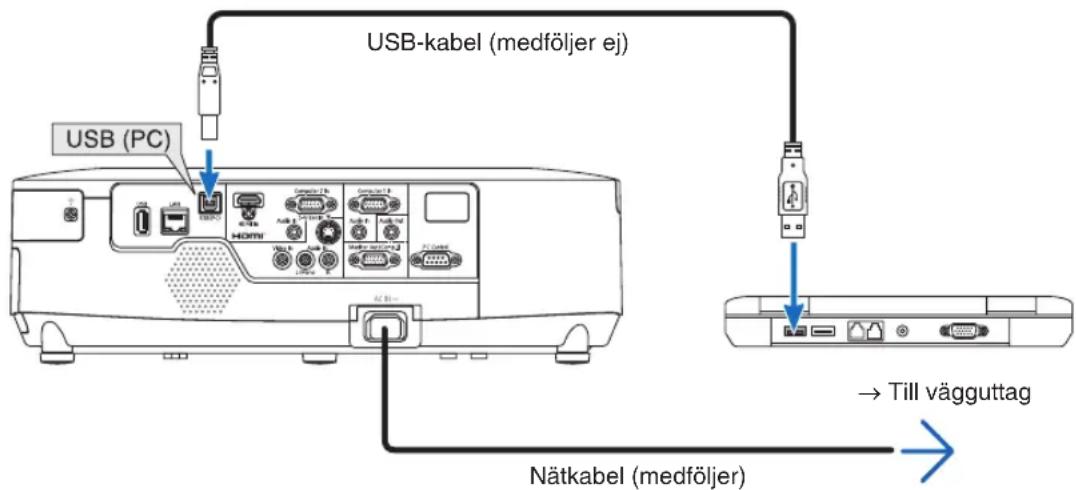

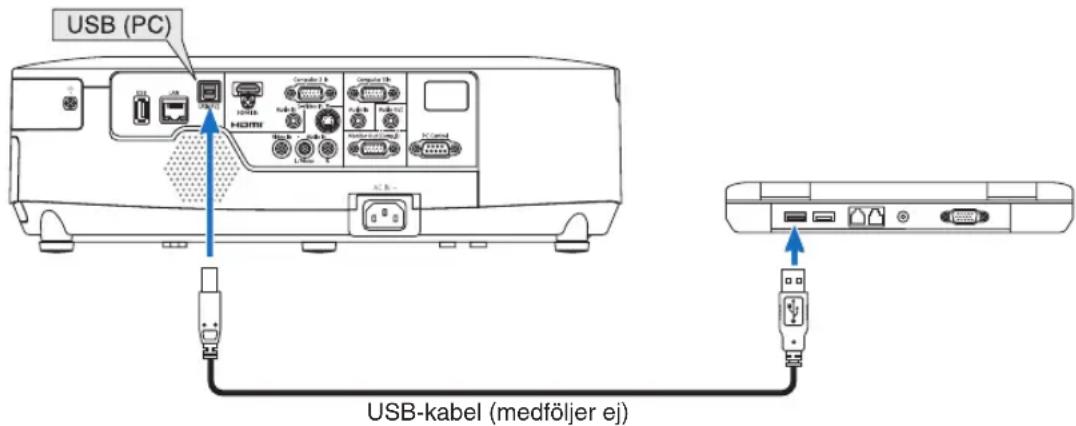

⑧ Projicera din dators skärmbild från projektorn via USB-kabeln (USB-skärm) ...... 36

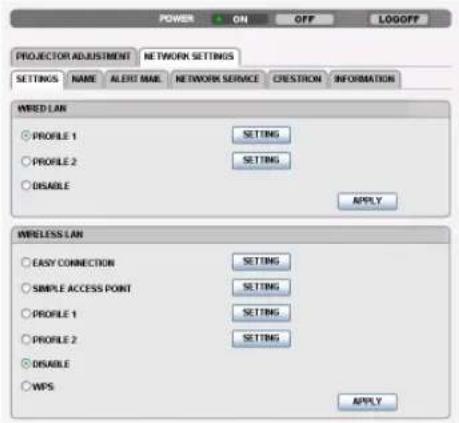

⑨ Kontrollera projektorn med hjälp av en HTTP-webbläsare 38

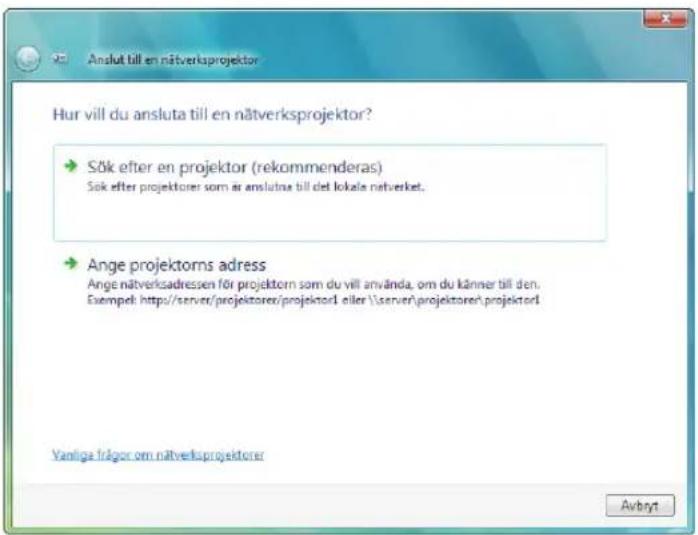

⑩ Projicera din dators skärmbild från projektorn via ett nätverk [NETWORK PROJECTOR] 45

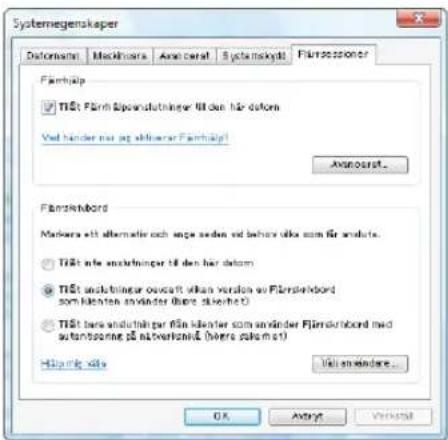

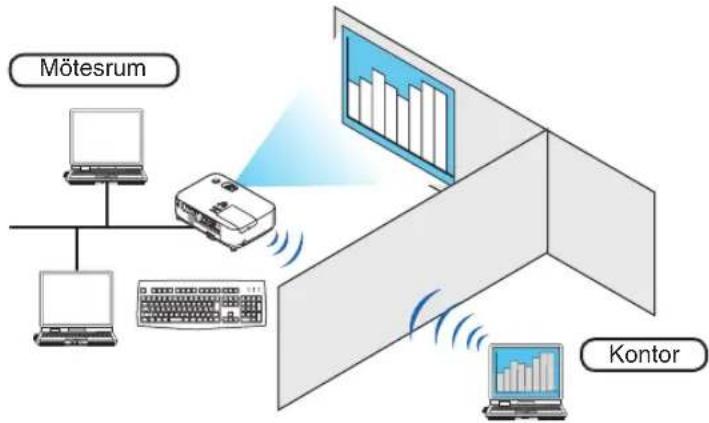

⑪ Använda projektorn för att kontrollera din dator via ett nätverk [REMOTE DESKTOP] 49

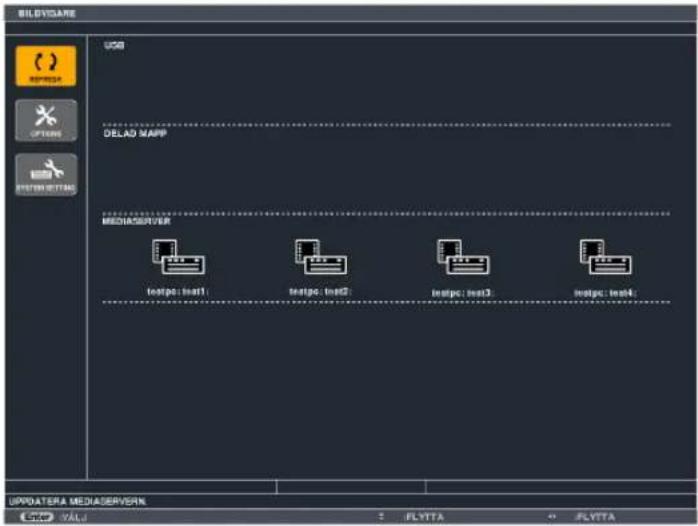

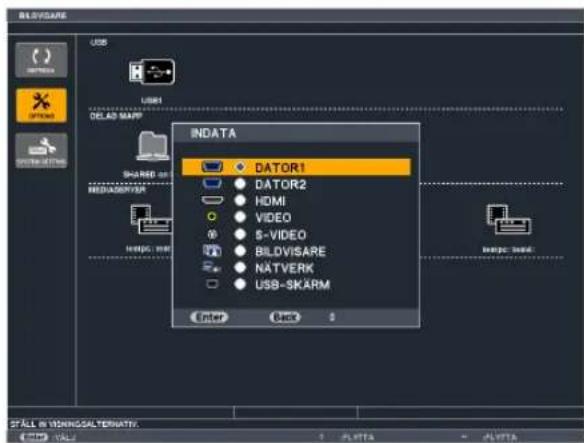

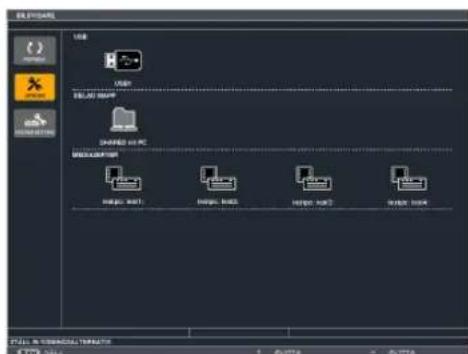

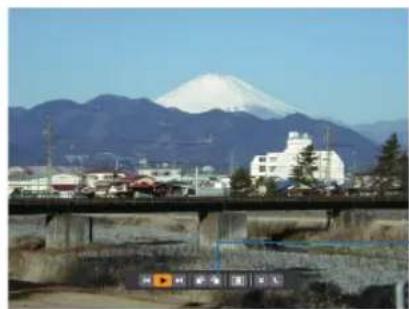

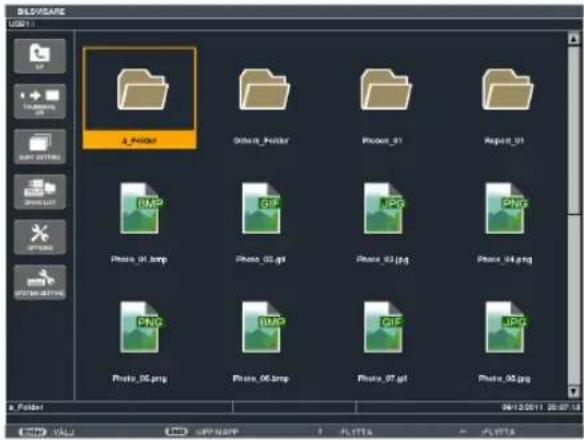

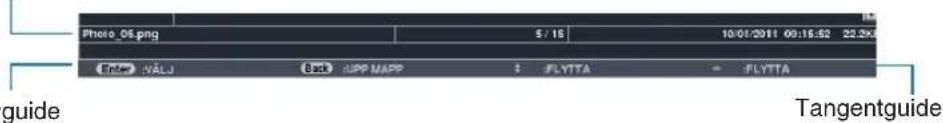

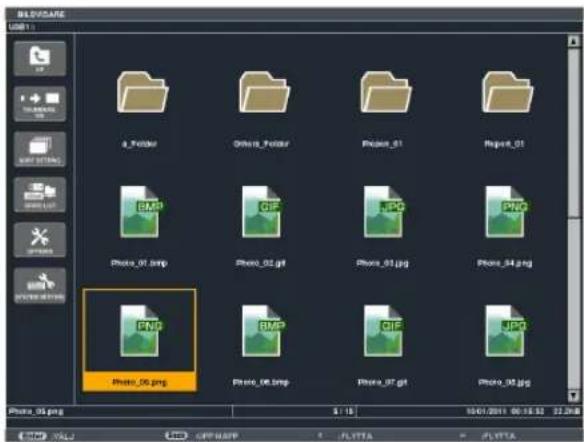

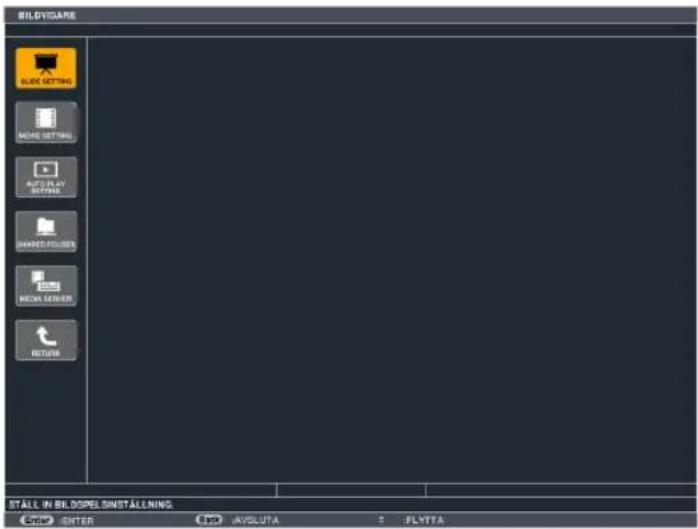

4. Använda bildvisaren 54

① Vad du kan göra med bildvisaren 54
② Förbereda presentationsmaterial.... 57

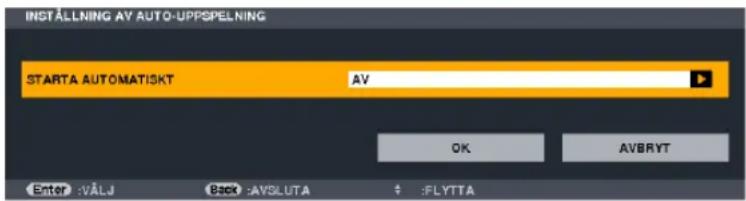

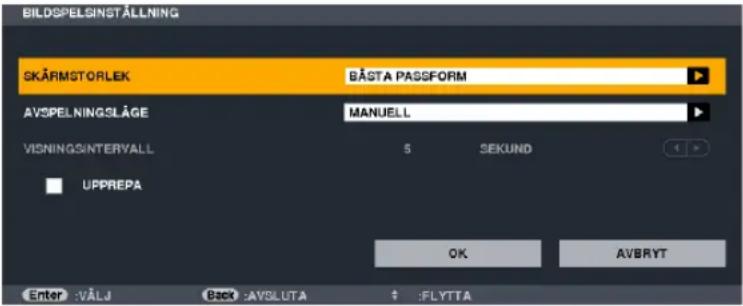

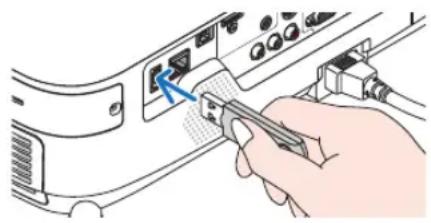

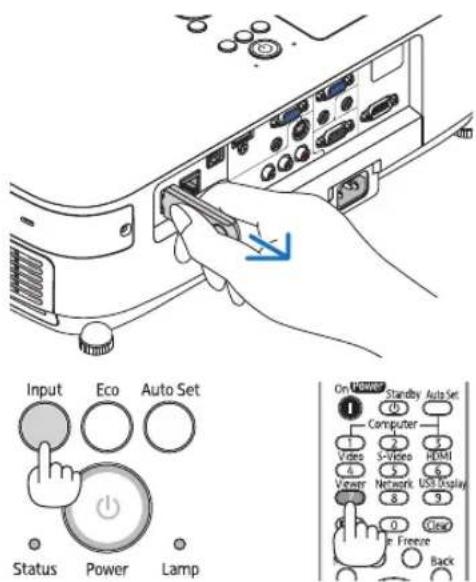

3 Projicering av bilder som lagrats på ett USB-minne .... 58 Starta bildvisaren .... 58 Avsluta bildvisaren .... 60 Namn och funktioner på Bildvisarskärmen .... 61 Inställningsalternativ för Bildvisaren .... 66

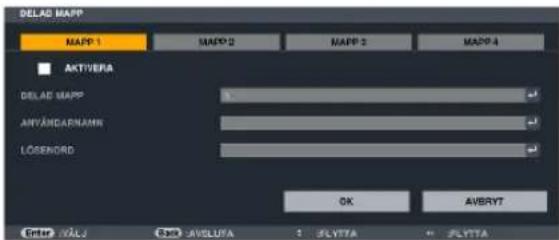

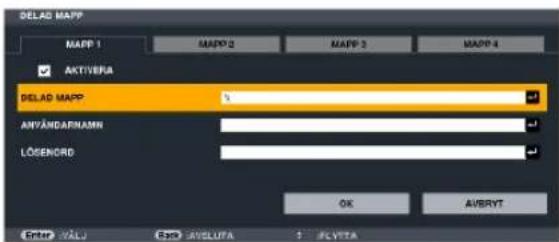

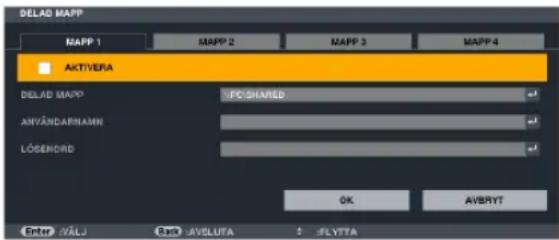

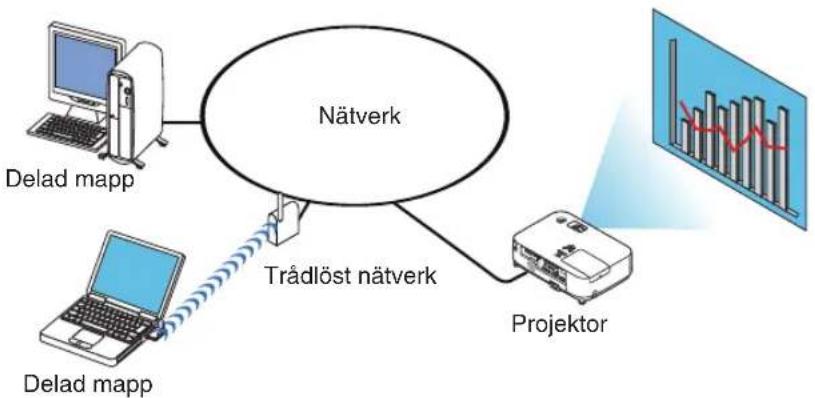

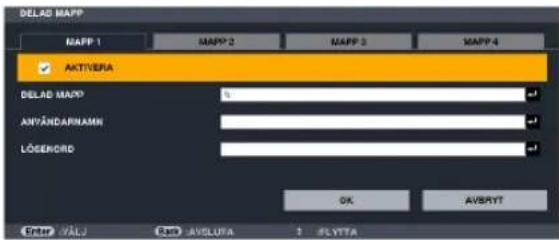

4 Projicera data från en delad mapp .... 69 Ansluta projektorn till en delad mapp.... 69 Koppla ifrån en delad mapp från projektorn.... 72

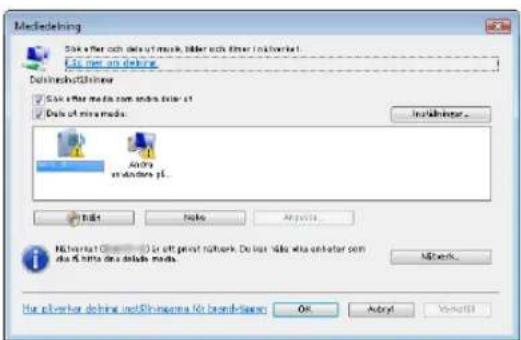

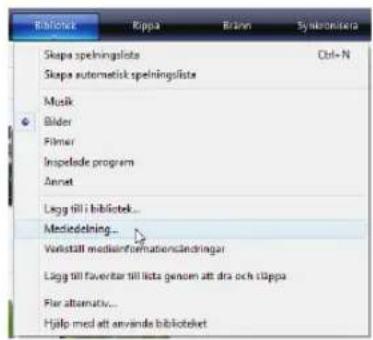

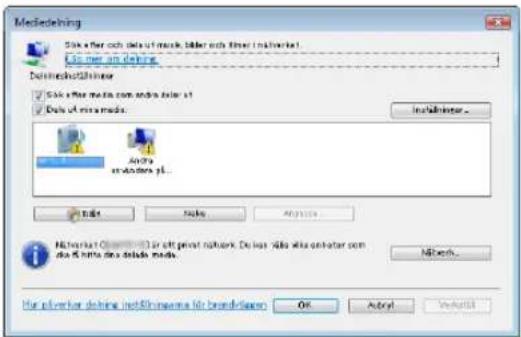

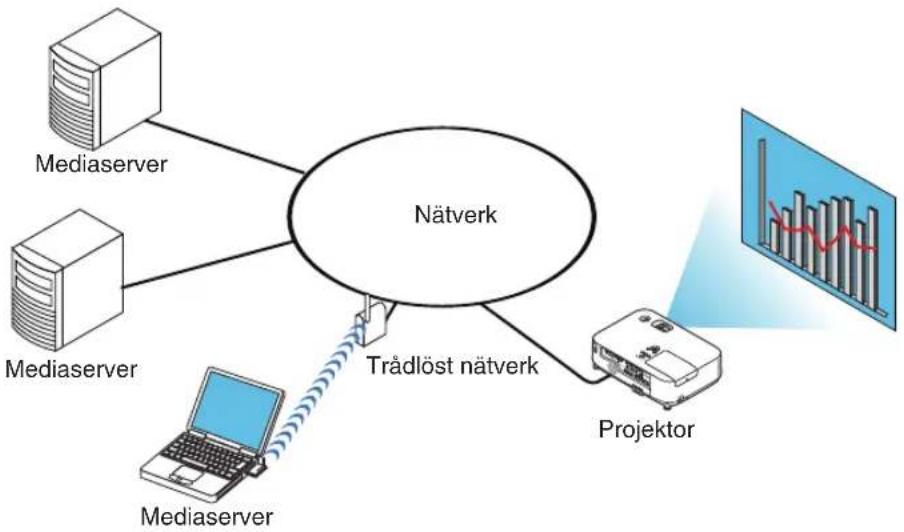

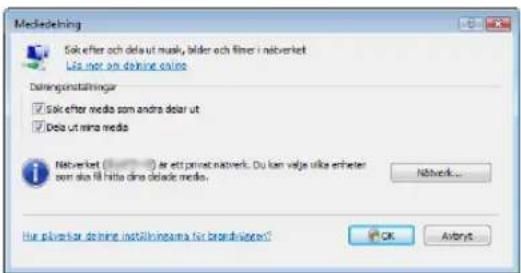

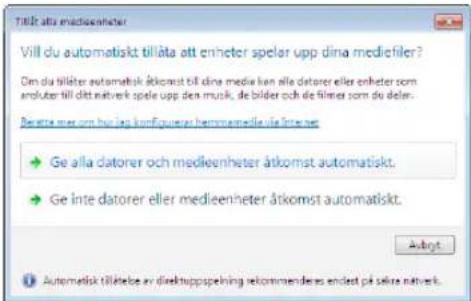

5 Projicera data från en mediaserver .... 73 Ställa in "Mediedelning" i Windows Media Player 11 .... 73 Ställa in "Mediedelning" i Windows Media Player 12 .... 75 Ansluta projektorn till en mediaserver .... 76 Koppla ifrån projektorn från mediaservern .... 77

5. Använda skärmmenyn....78

① Använda menyerna....78

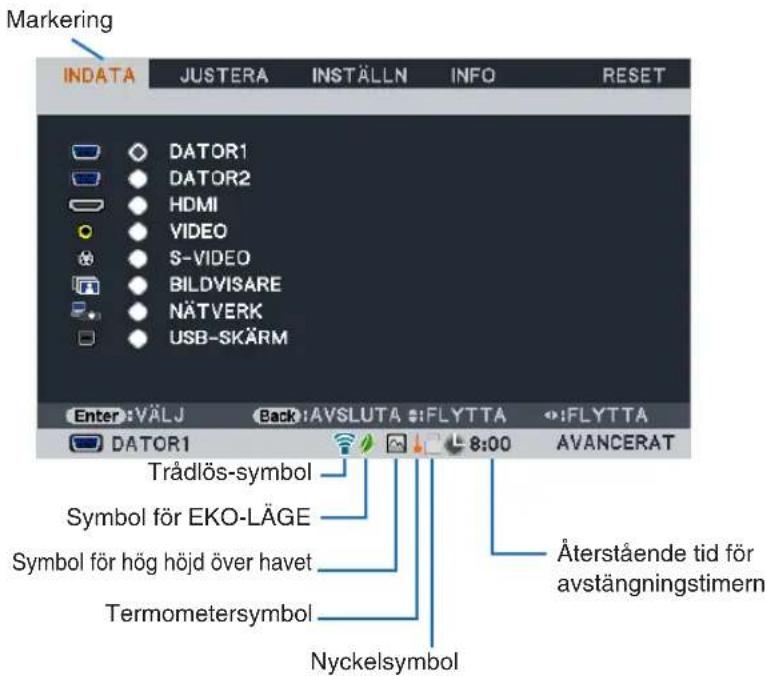

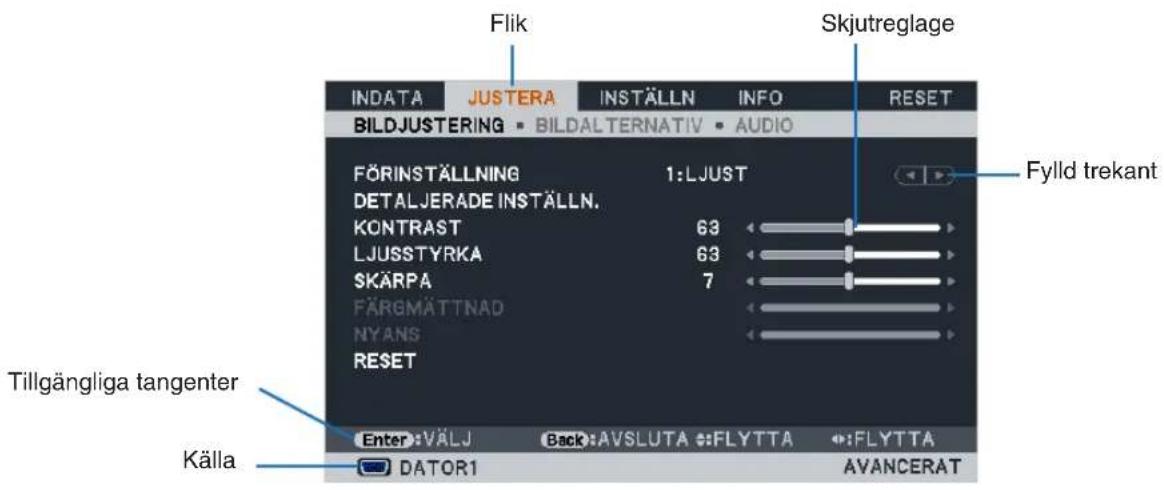

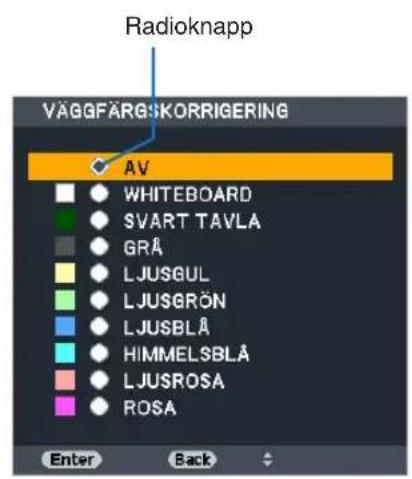

② Menykomponenter....79
3 Förteckning över menypunkter 80

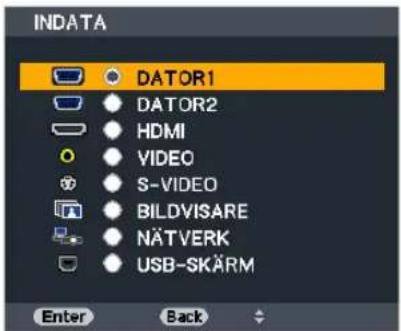

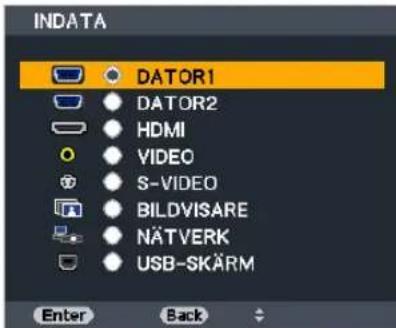

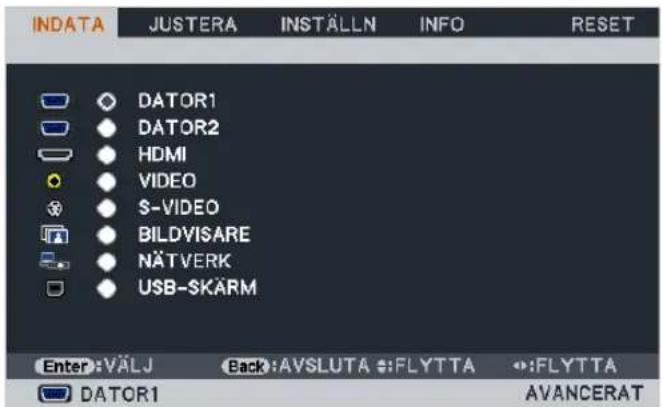

4 Menybeskrivningar och funktioner [INDATA]....82 COMPUTER1 och 2....82 HDMI....82 VIDEO....82 S-VIDEO....82 BILDVISARE....82 NÄTVERK....82 USB DISPLAY....82

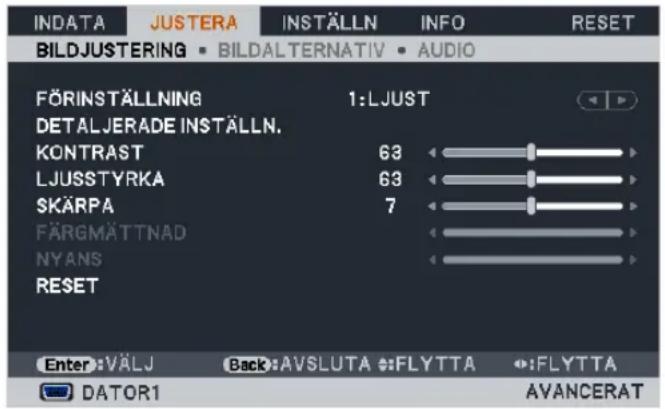

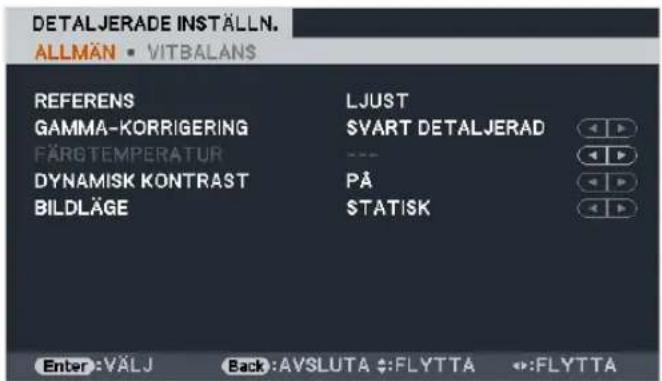

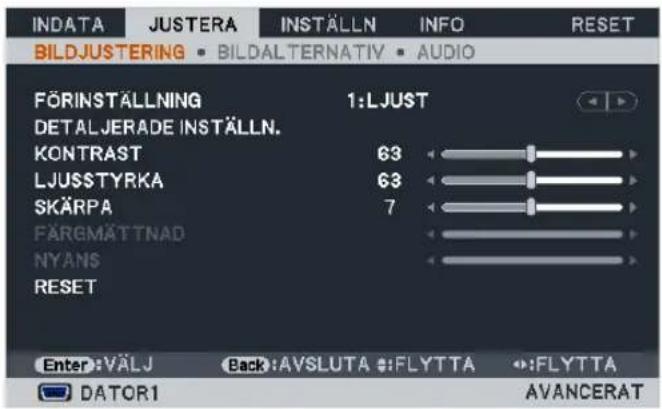

5 Menybeskrivningar och funktioner [JUSTERA]....83 [BILDJUSTERING]....83 [BILDALTERNATIV]....86 [AUDIO]....90

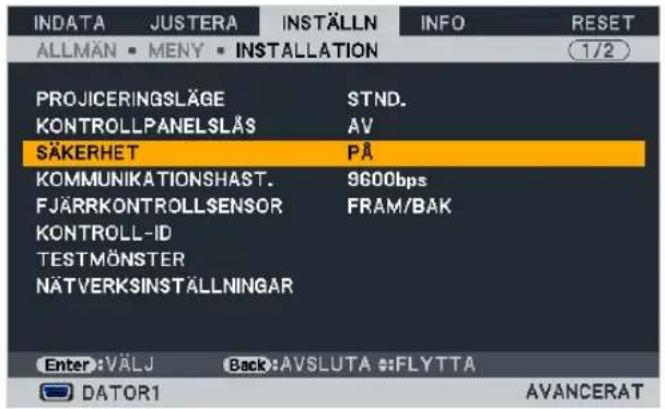

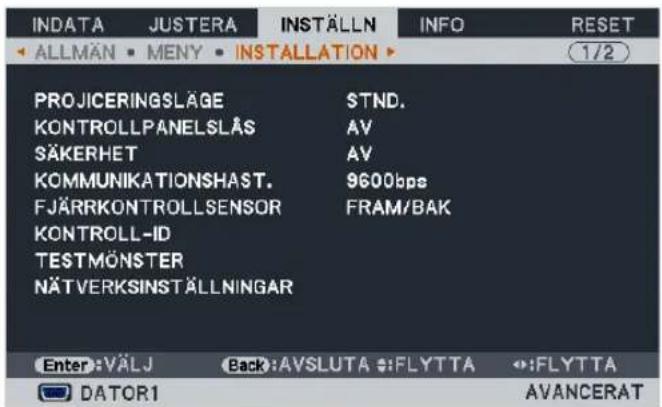

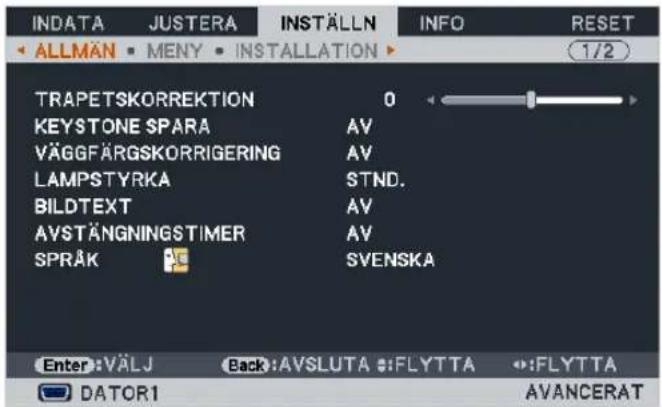

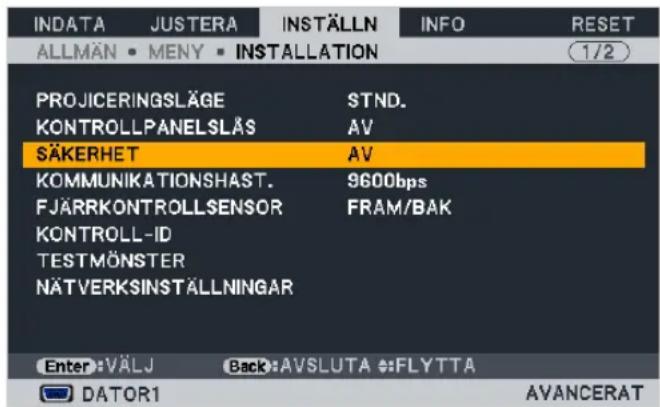

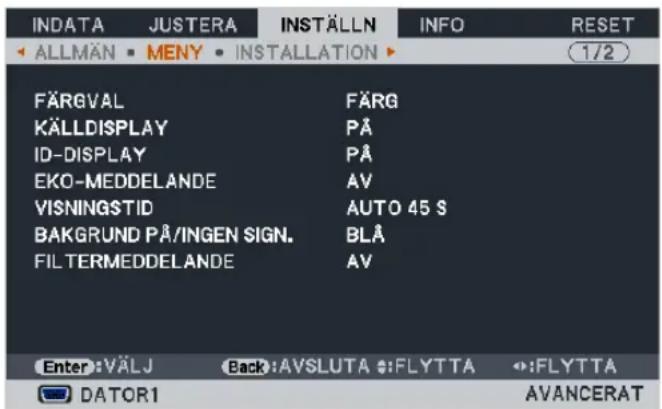

6 Menybeskrivningar och funktioner [INSTÄLLN]....91 [ALLMÄN]....91 [MENY]....93 [INSTALLATION]....95

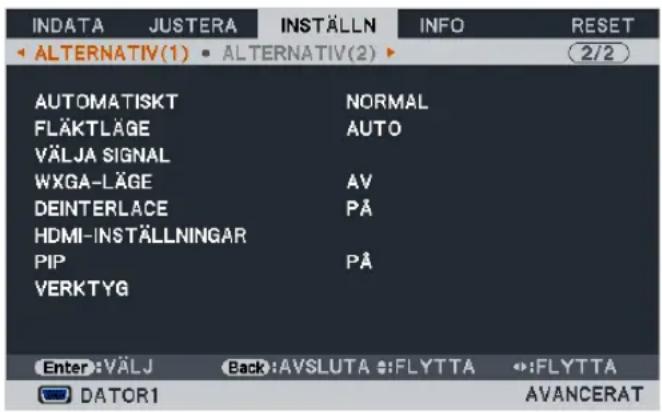

[ALTERNATIV(1)] 97

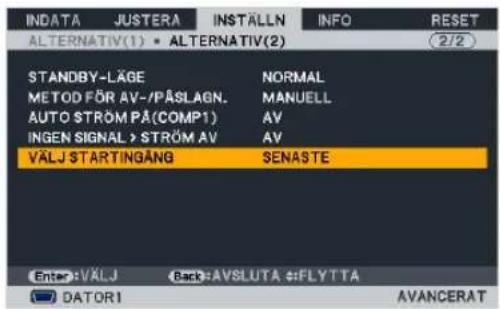

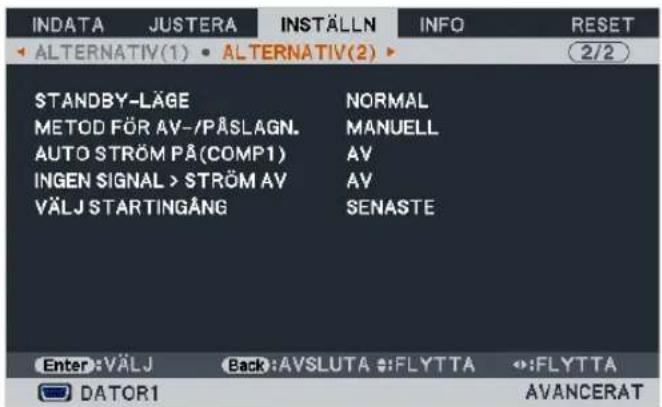

[ALTERNATIV(2)] 99

⑦ Menybeskrivningar och funktioner [INFO].... 101

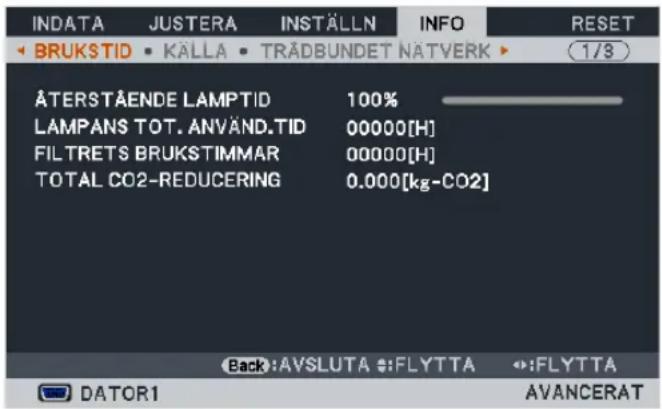

[BRUKSTID]....101

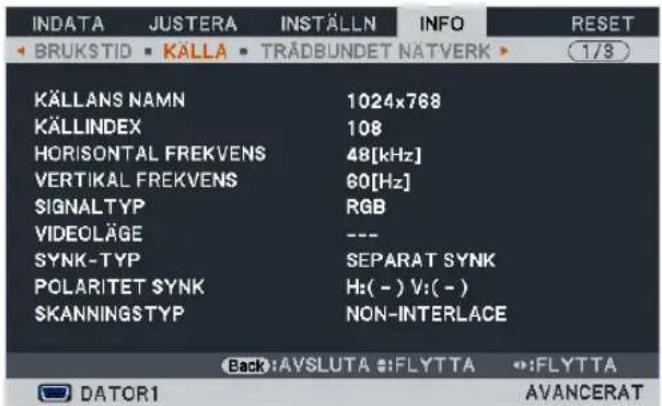

[KÄLLA]....102

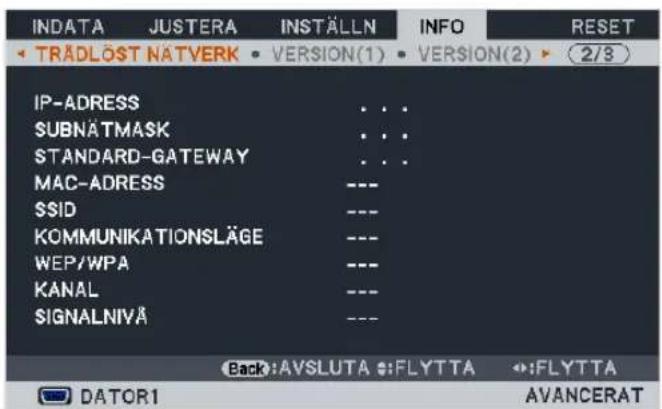

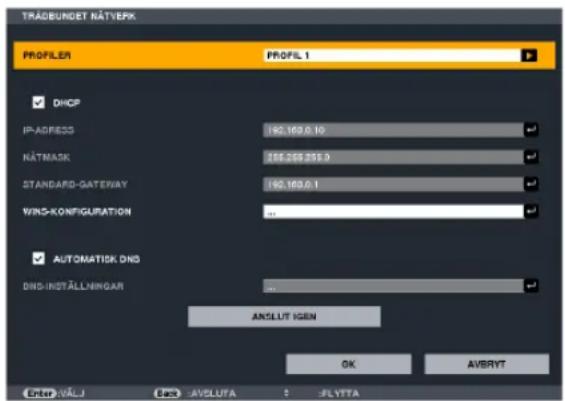

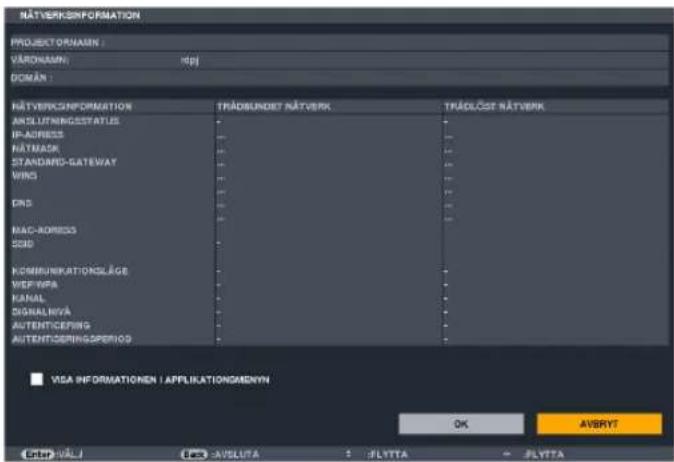

[TRÅDBUNDET NÄTVERK].... 102

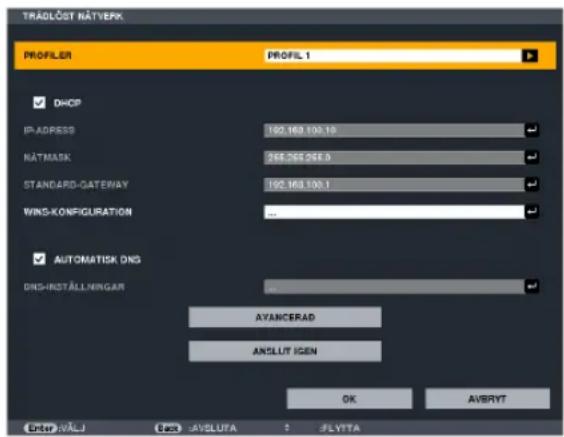

[TRÅDLÖST NÄTVERK] 102

[VERSION(1)] 103

[VERSION(2)] 103

[ANDRA] 103

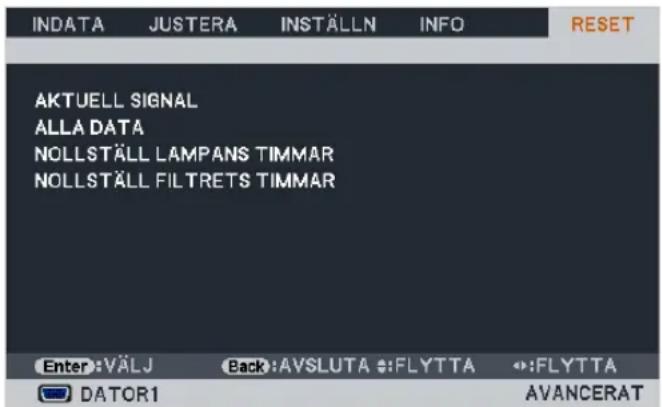

⑧ Menybeskrivningar och funktioner [RESET].... 104

Återgå till fabriksinställningarna [RESET] 104

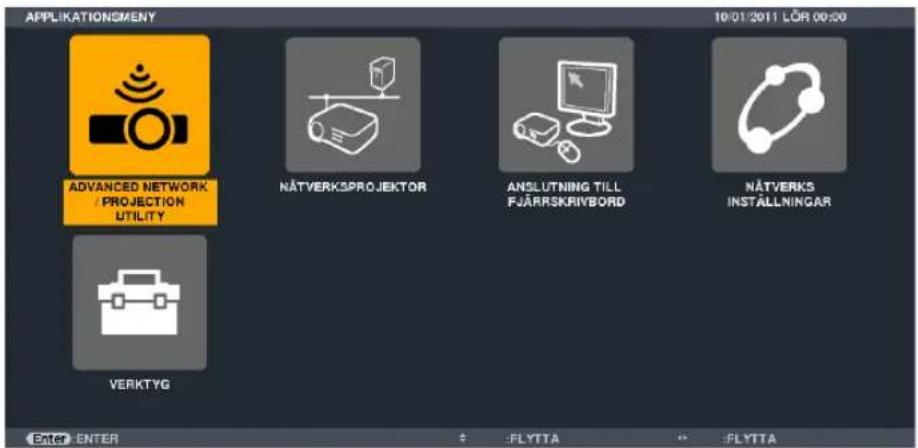

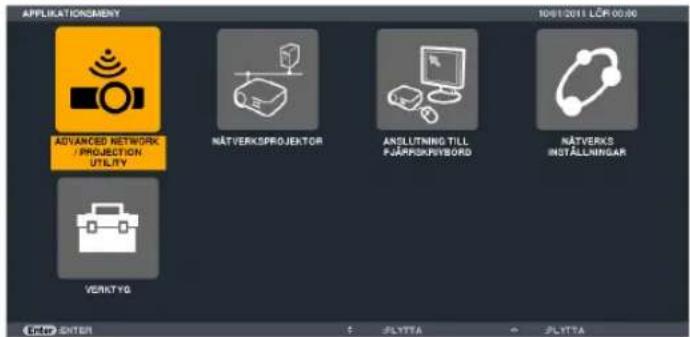

⑨ Applikationsmeny 105

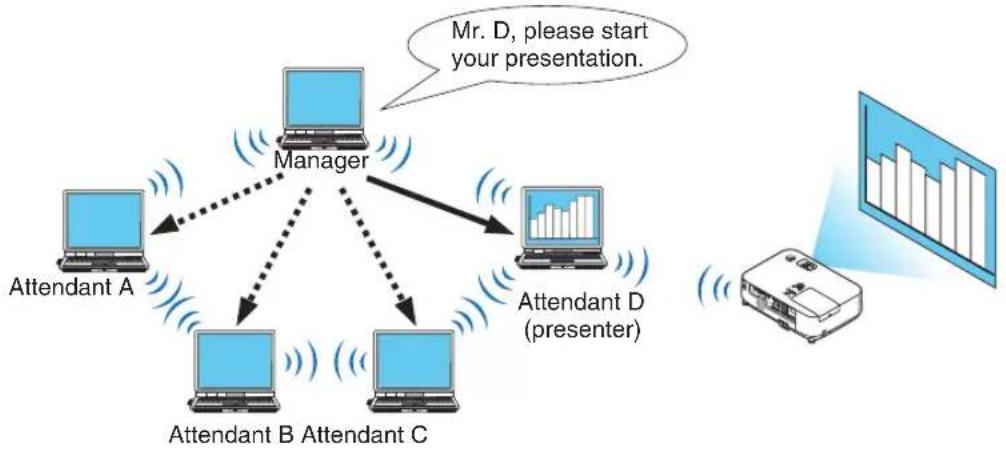

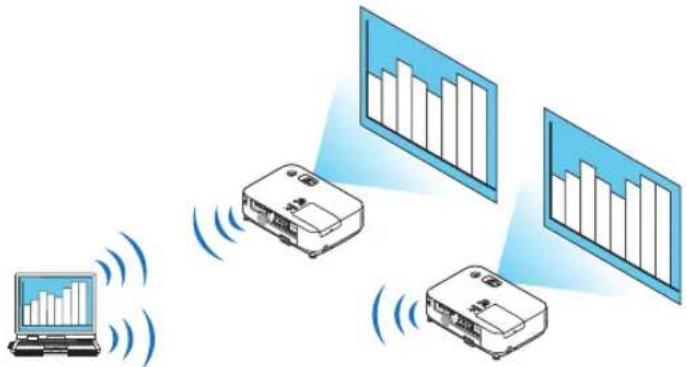

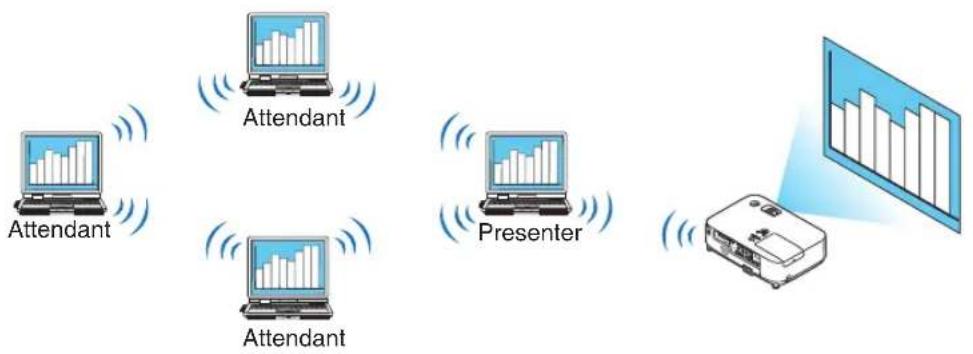

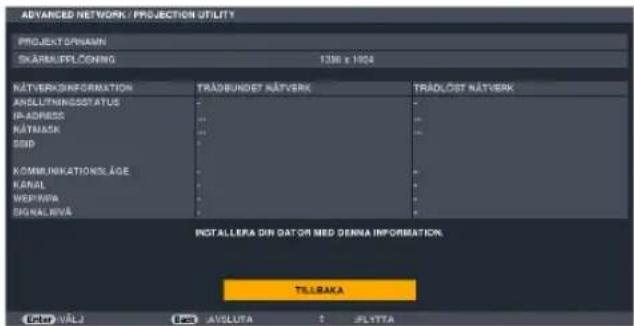

ADVANCED NETWORK / PROJECTION UTILITY 105

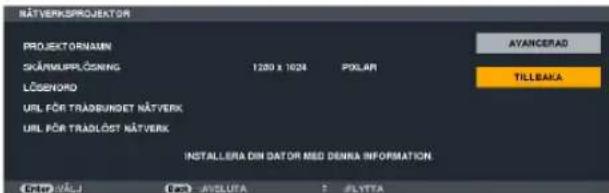

NÄTVERKSPROJEKTOR 106

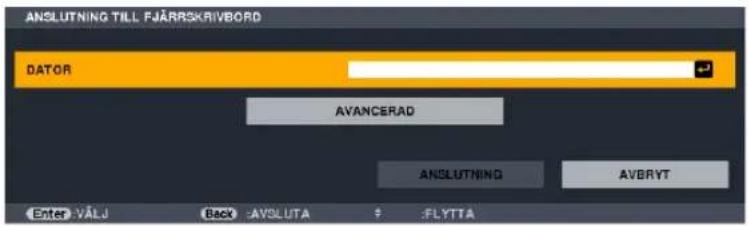

ANSLUTNING TILL FJÄRRSKRIVBORD 106

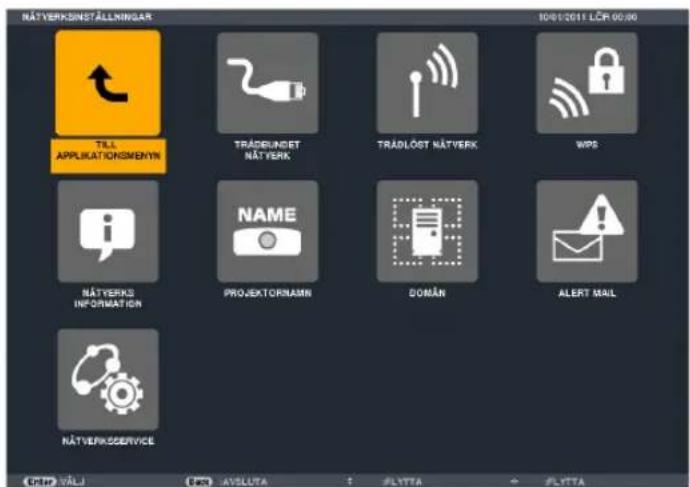

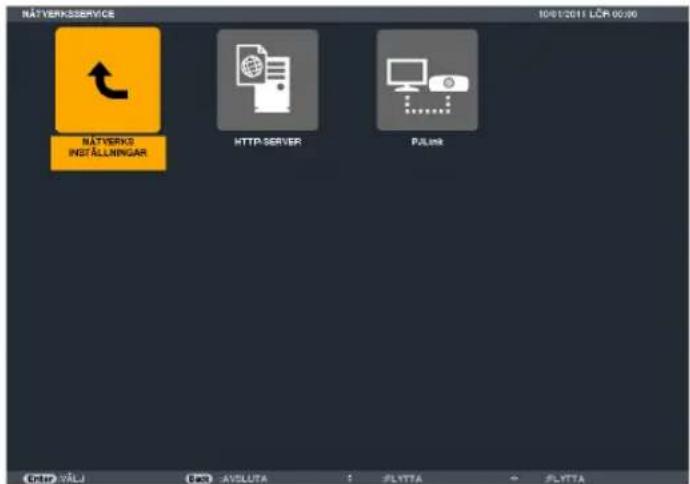

NÄTVERKS INSTÄLLNINGAR 107

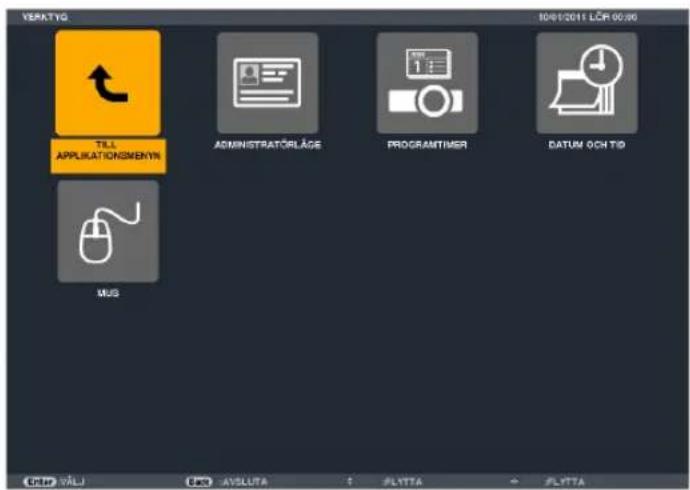

VERKTYG 123

1. Installation och anslutningar 128

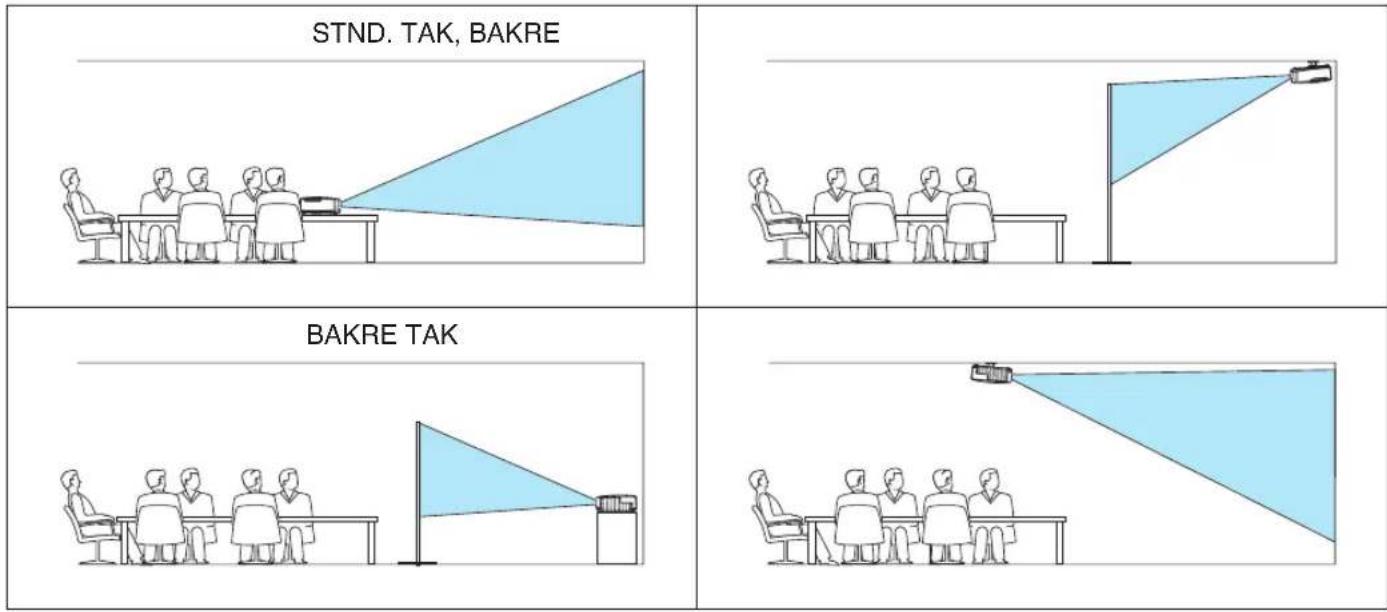

① Placering av projektorn och duken 128

Välja en plats.... 128

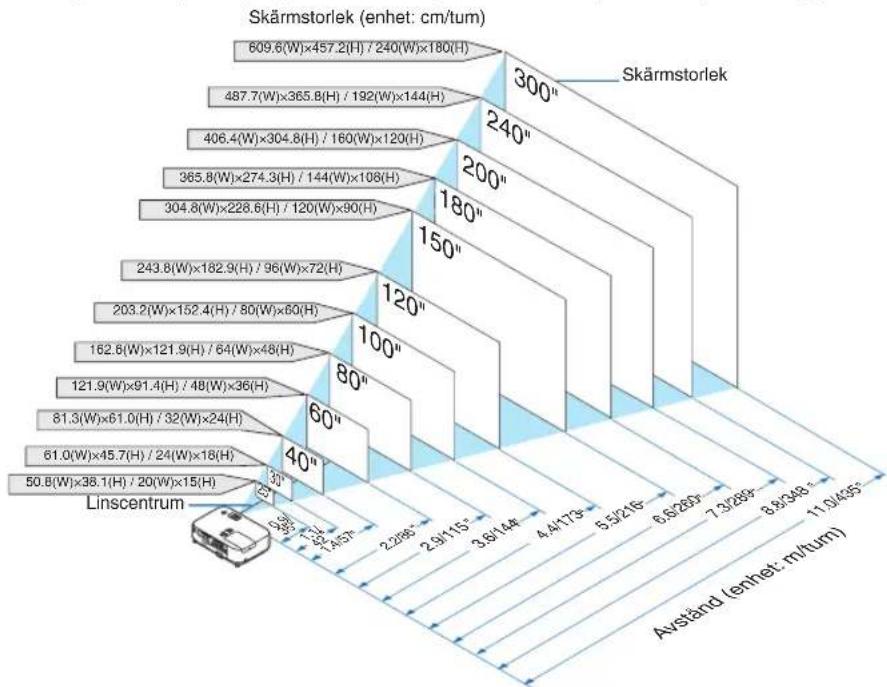

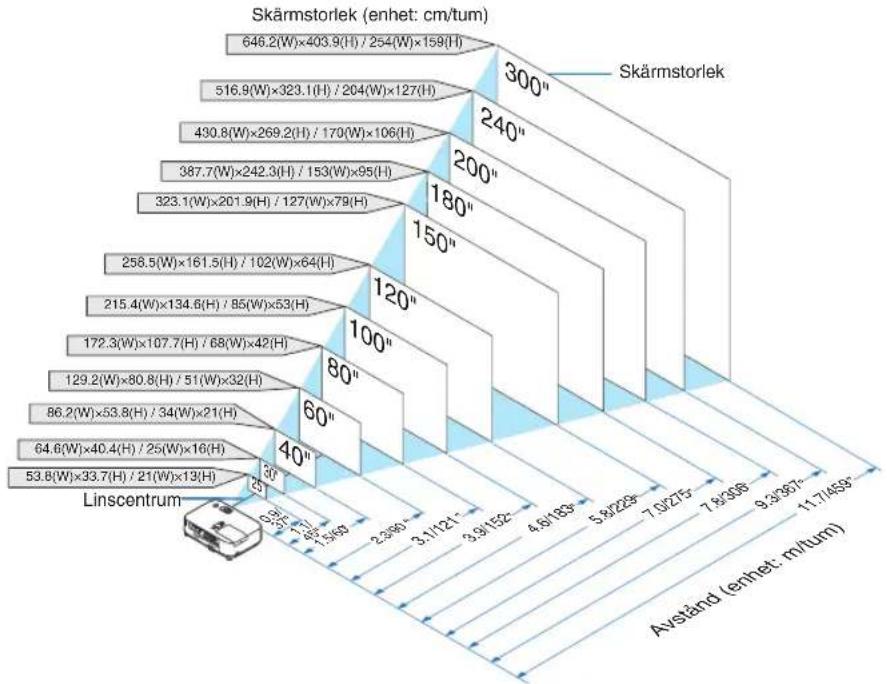

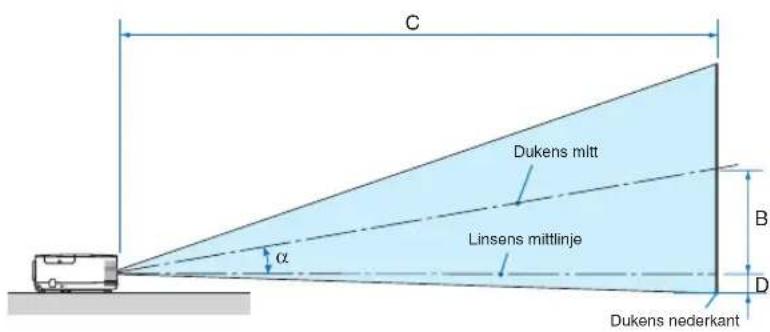

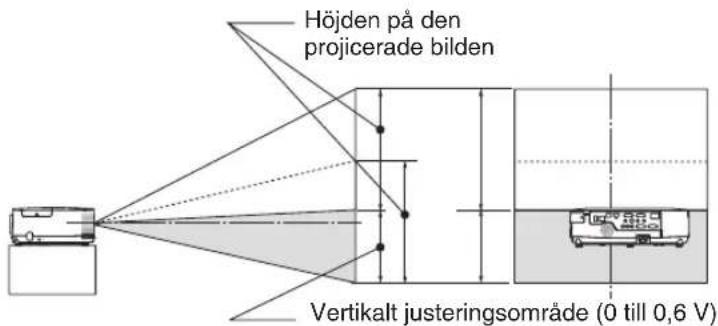

Projiceringsavständ och dukstorlek 130

② Göra anslutningar.... 132

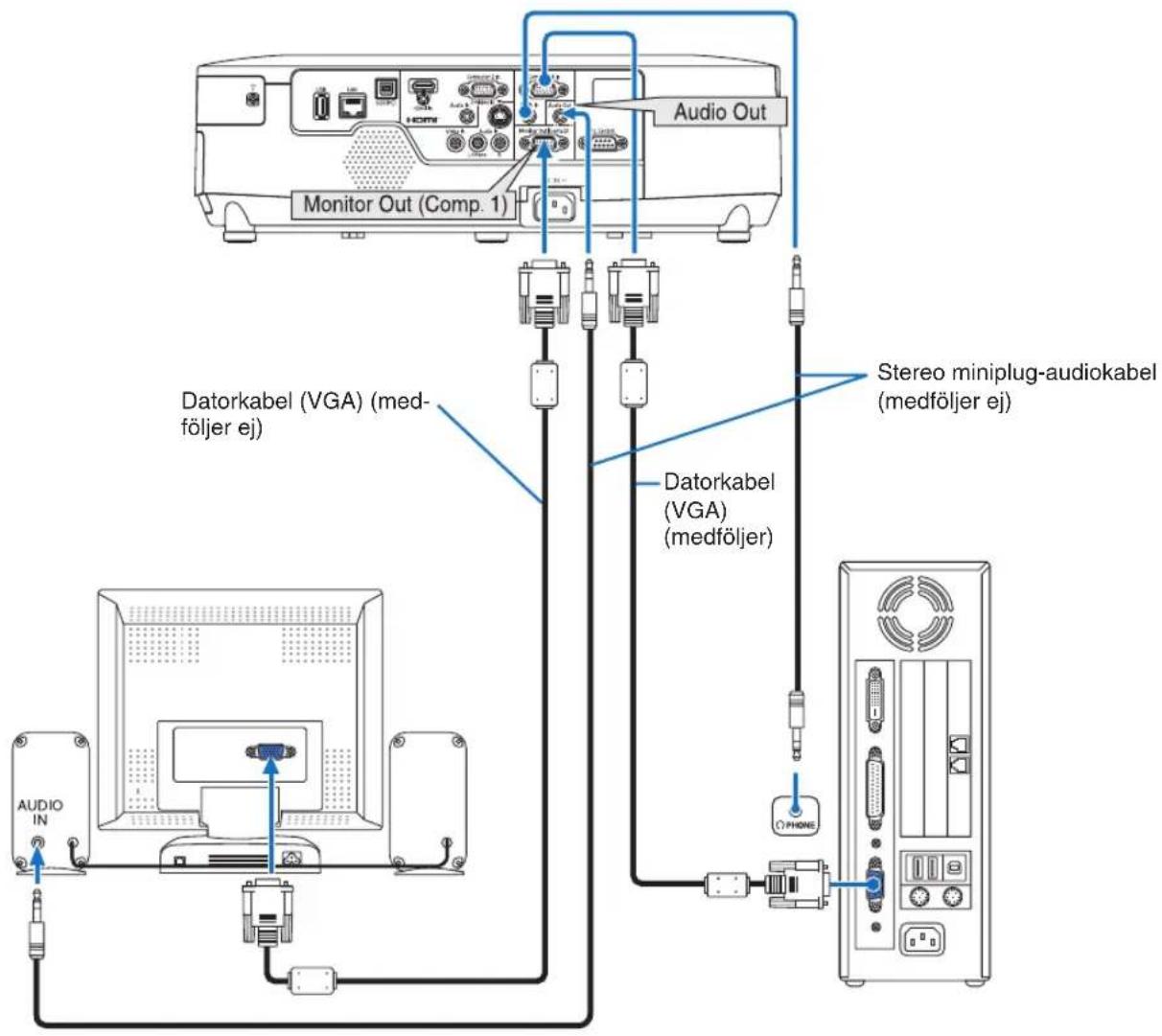

Ansluta en extern skärm 134

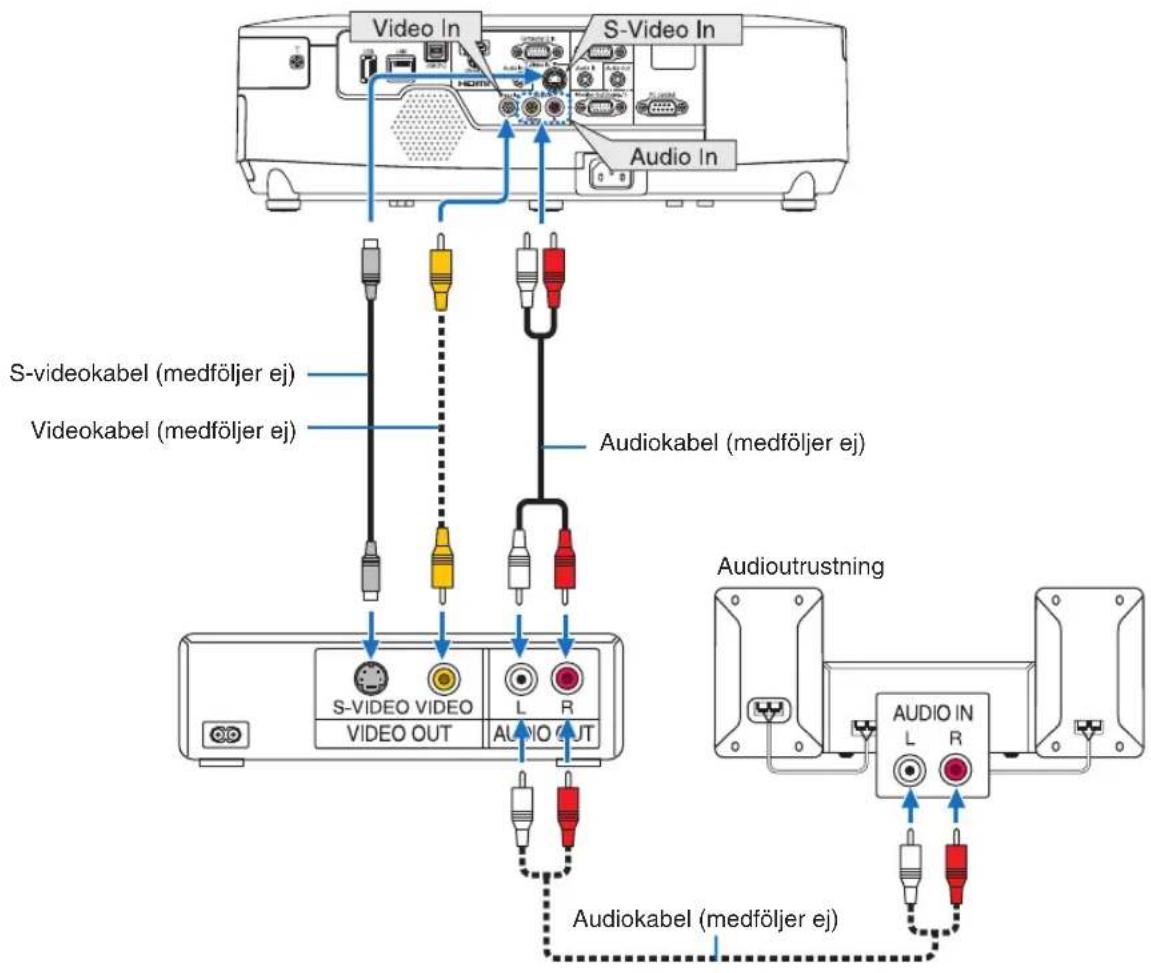

Ansluta din DVD-spelare eller annan AV-utrustning.... 135

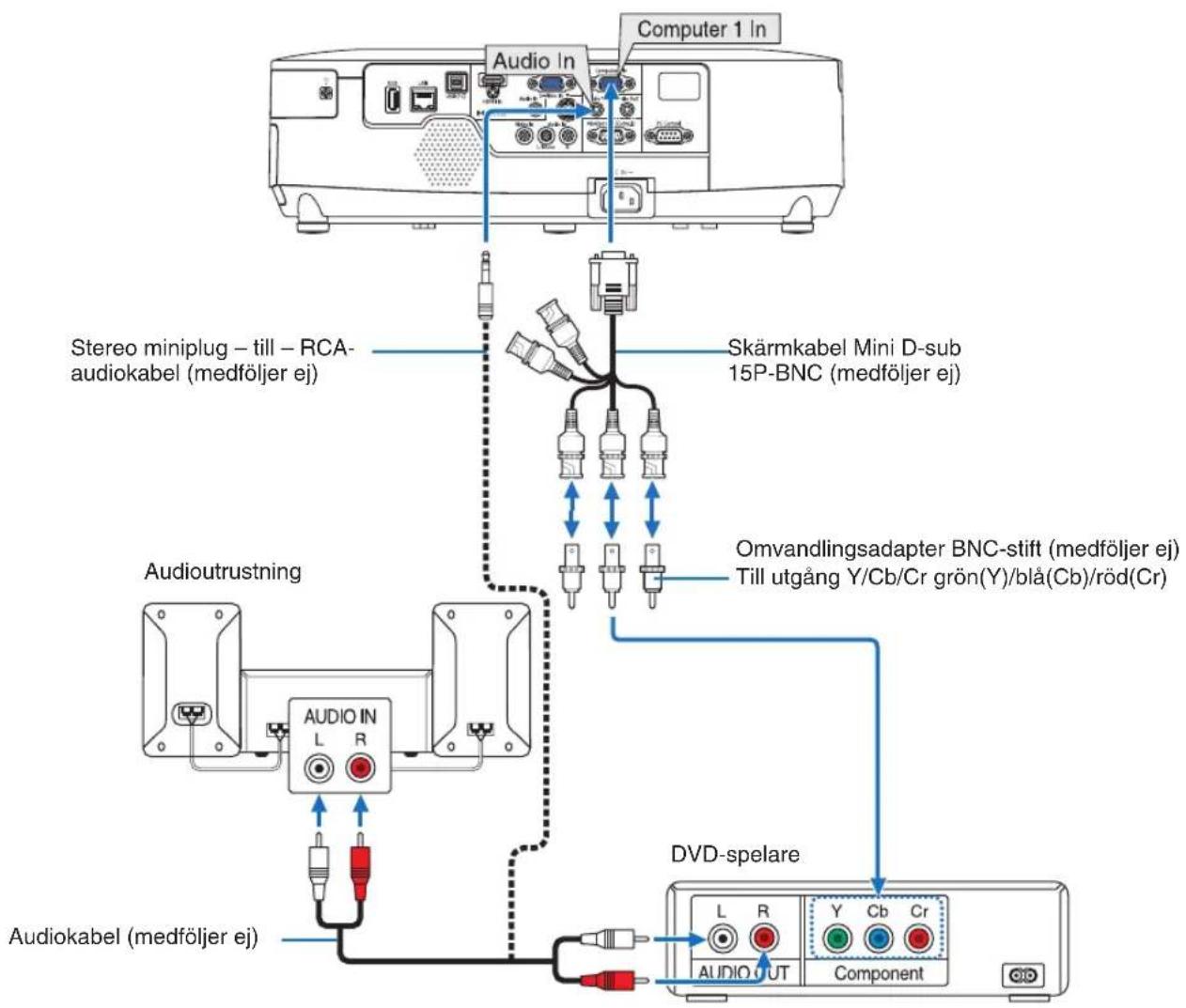

Ansluta komponentingången 136

Ansluta HDMI-ingången 137

Ansluta till ett trådbundet nätverk.... 138

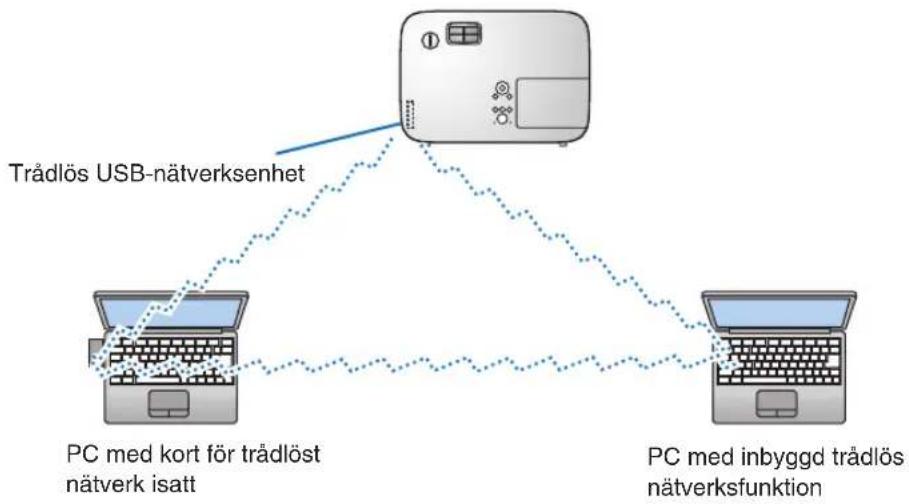

Ansluta till ett trådlöst nätverk (säljs separat) 139

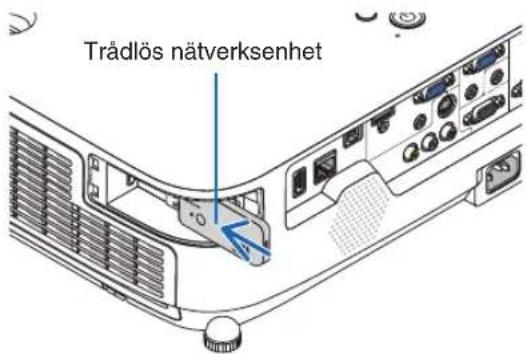

Montera en trådlös nätverksenhet 140

1. Underhåll.... 143

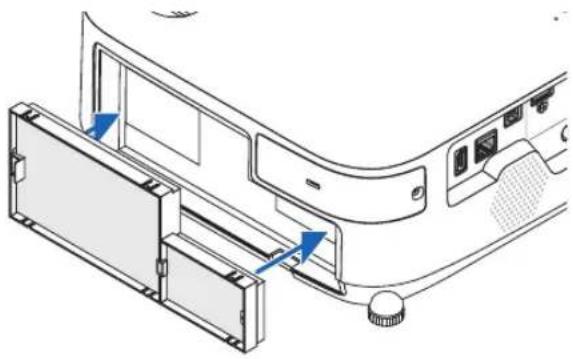

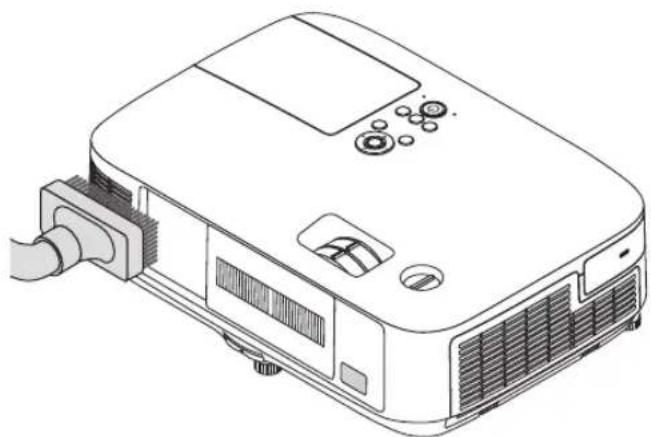

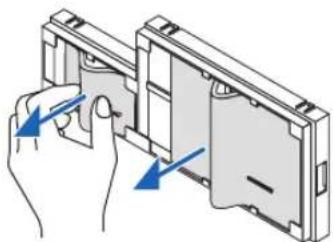

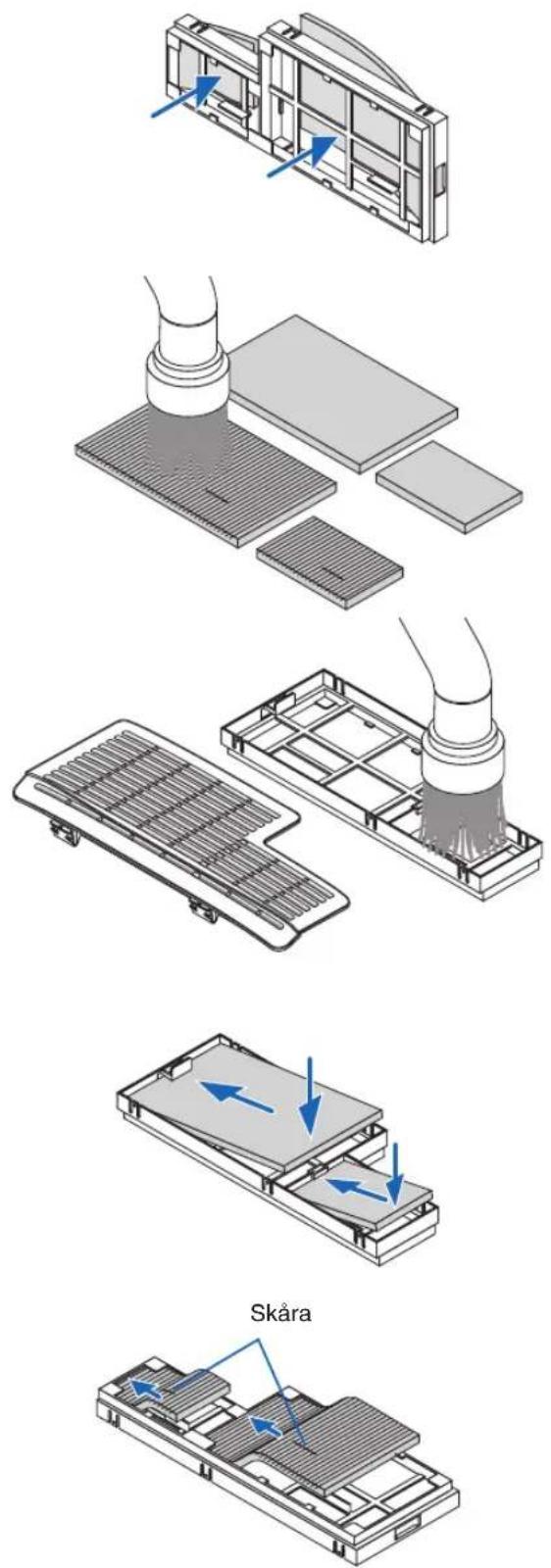

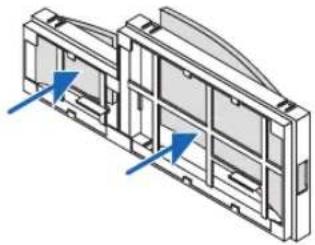

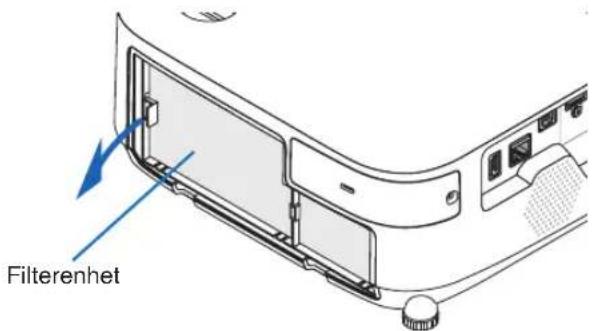

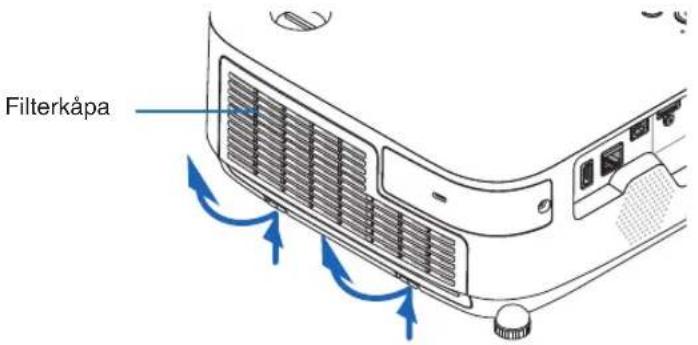

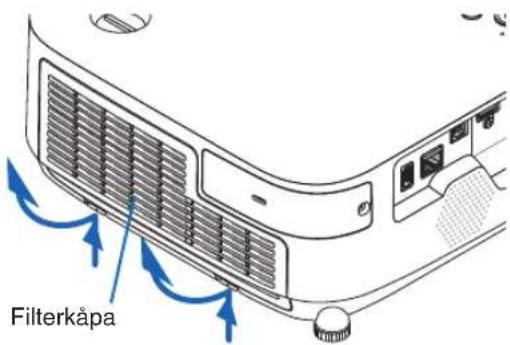

① Rengöra filtren.... 143

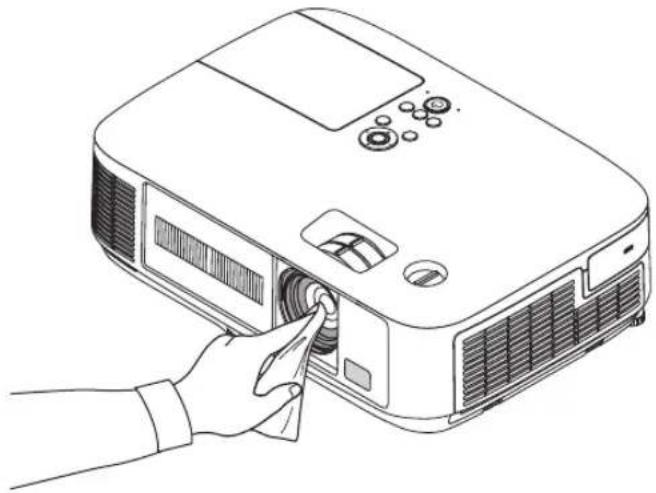

② Rengöra linsen 146

③ Rengöra höljet 146

④ Byta ut lampan och filtren.... 147

1. Supportprogram för användare 152

① Installera programvara.... 152

Installation för Windows programvara 152

Installation för Macintosh programvara 154

② Projicera din dators skärmbild från projektorn över ett nätverk (Projection Utility) .... 155

③ Projicera en bild från en vinkel (Geometric Correction Tool i Projection Utility)....... 157

Vad du kan göra med GCT 157

Projicera en bild från en vinkel (GCT) 157

4 Projicera bilder eller video från projektorn över ett nätverk

Vad du kan göra med Advanced Network Utility 159

Ansluta projektorn till ett nätverk.... 160

Enkel användning av Advanced Network Utility 161

5 Projicera din Macs skärmbild från projektorn över ett nätverk

Vad du kan göra med Advanced Network Utility 167

Användningsmiljö 167

Ansluta projektorn till ett nätverk.... 167

Använda Advanced Network Utility 168

6 JPEG Conversion Tool.... 170

Installera JPEG Conversion Tool.... 170

⑦ Hantera projektorn med hjälp avProjector Management Utility 171

Användningsmiljö 171

InstalleraProjector Management Utility 171

1. Appendix......172

① Felsökning 172

Indikatormeddelanden 172

Vanliga problem & lösningar 173

Om ingen bild visas, eller om den inte visas korrekt. 174

② Specifikationer.... 175

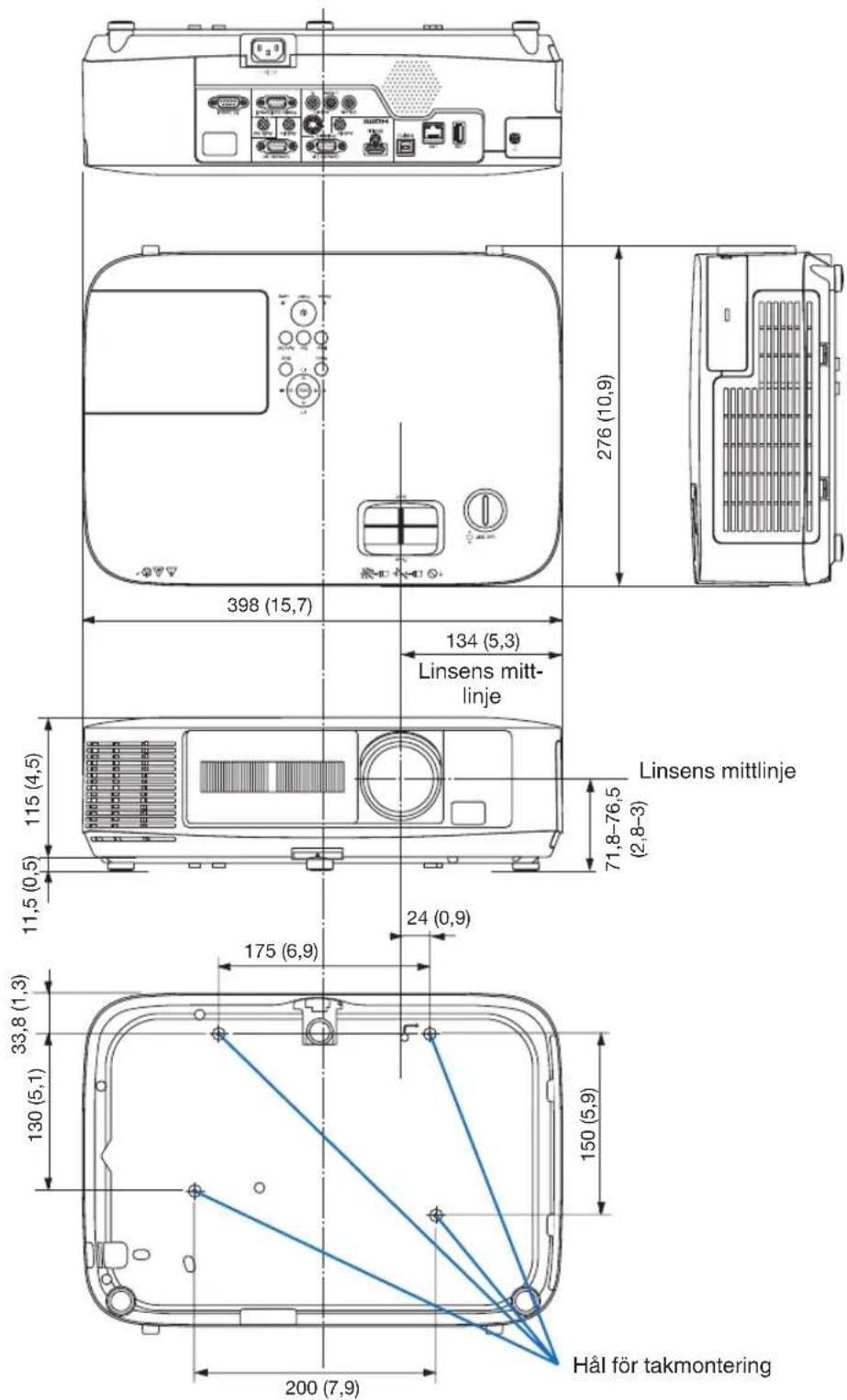

③ Kåpans mått 177

4 Stiftkonfiguration i D-Sub-kontakten (Computer-ingång) 178

⑤ Förteckning över kompatibla insignaler 179

6 PC-kommandon och kabelanslutning.... 180

1. Inledning

① Vad finns i förpackningen?

Kontrollera att förpackningen innehåller alla delar enligt förteckningen. Kontakta din återförsäljare om det saknas några delar.

Spara originalförpackningen och allt emballagematerial om du någon gång skulle behöva skicka iväg din projektor.

OBSERVERA: Paketerade artiklar kan variera beroende på produktens destination.

Projektor

Användarhandbok (PDF), programvara och källkod

I detta avsnitt lär du känna din nya projektor och får en beskrivning av dess funktioner och kontroller.

Vi gratulerar till ditt köp av projektorn

Denna projektor är en av de absolut bästa på marknaden idag. Med den här projektorn kan du projicera klara bilder på upp till 300 tum (mätt diagonalt från din PC- eller Macintosh-dator (stationär eller bärbar)), din videospelare, DVD-spelare eller dokumentkamera.

Du kan ställa projektorn på ett bord eller på en vagn, du kan använda den för projicering bakifrån en duk eller montera den permanent i taket*1. Fjärrkontrollen kan användas trådlöst.

*1 Försök inte att själv montera projektorn i taket.

För att projektorn ska fungera på rätt sätt och för att minska risken för personskador, ska projektorn installeras av en erfaren tekniker.

Taket måste dessutom vara tillräckligt starkt för att kunna hålla projektorn samtidigt som installationen måste uppfylla lokala byggnadsbestämmelser. Kontakta din återförsäljare för närmare information.

Egenskaper du kommer att gilla:

- Snabbstart (3 sekunder ^* ^1 ), Snabbavstängning (0 sekunder), Direktavstängning

3 sekunder* 1 efter att strömmen har slagits på är projektorn redo att visa dator- eller videobilder.

Projektorn kan ställas bort direkt efter att strömmen stängts av. Ingen avkylningstid behövs efter att projektorn stängts av med fjärrkontrollen eller på kontrollpanelen på höljet.

Projektorn har en funktion som kallas direktavstängning ("Direct Power Off"). Denna funktion möjliggör att projektorn stängs av (även medan en bild projiceras) med hjälp av huvudströmbrytaren eller när nätanslutningen kopplas bort.

För att stänga av strömförsörjningen när projektorn är påslagen använder du en elbox utrustad med en omkopplare och en brytare.

*1 Den snabba starttiden gäller endast när [STANDBY-LÄGE] är inställt på [NORMAL] i meddelandet på skärmen.

- 0,2 W (100–130 V AC)/0,4 W (200–240 V AC) i standby-läge med energisparteknologi

Om [ENERGISPAR] väljs för [STANDBY-LÄGE] från menyn kan projektorn gå in i ett energisparläge som bara drar 0,2 W (100–130V AC)/0,4 W (200–240V AC).

- CO2-mätare

Denna funktion visar energibesparingseffekten i form av CO _2 -utsläppsminskning (kg) när projektorns [LAMP-STYRKA] är inställt på [AUTO-EKO] eller [EKO1].

Mängden CO _2 -utsläppsminskning visas i bekräftelsemeddelandet vid avstängning och i INFO på skärmmenyn.

- Lamplivslängd upp till 3 500 timmar utan regelbunden rengörning av filtren

Användning i Eko-läge låter dig förlänga projektorlampans livslängd upp till 3 500 timmar (upp till 3 000 timmar i NORMAL-läge (EKO-läge AV)).

De två dubbellagersfiltren kräver inte regelbunden rengöring. Filterbyte krävs endast vid lampbyte.

- Vertikal linsjusteringsmekanism ger flexibilitet i installationen

Manuell linsjustering som kan justeras genom att vrida på rattarna uppe på projektorn.

• HDMI-ingång ger digital signal

HDMI-ingången ger HDCP-kompatibla digitala signaler. HDMI-ingången stödjer också audiosignaler.

- 10 watts inbyggd högtalare för integrerad ljudlösning

Kraftfull 10 watt monohögtalare ger den volym som krävs för stora rum.

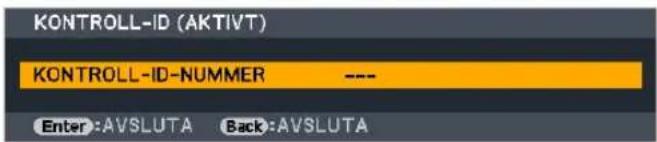

- Den medföljande fjärrkontrollen låter dig tilldela ett KONTROLL-ID till projektorn

Flera projektorer kan köras separat och oberoende av varandra med samma fjärrkontroll genom att varje projektor tilldelas ett ID-nummer.

• Vertikal keystonekorrigering

Keystone-funktionen gör att projektorn kan upptäcka lutning och korrigera vertikal snedvridning automatiskt.

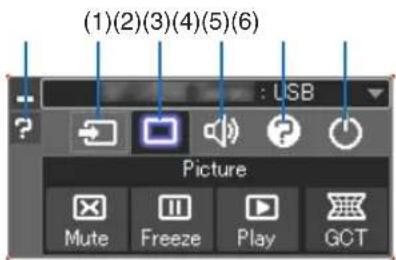

- USB-Skärm

Om en USB-kabel (kompatibel med USB 2.0-specifikationer, säljs i handeln) används för att ansluta en dator till projektorn kan du sända datorskärmens bild till projektorn utan att behöva använda en traditionell datorkabel (VGA).

- Trådbunden/trådlös nätverkskompatibilitet (trådlös nätverksenhet säljs separat)

Projektorn är utrustad med en nätverksport (RJ-45) för anslutning till ett trådbundet nätverk för överföring av bilder från en dator till projektorn, styra projektorn från en dator, etc.

Projektorn kan dessutom användas i ett trådlöst nätverk genom att en separat såld trådlös nätverksenhet (NP02LM) monteras.

- Programvara (User Supportware) som finns på den medföljande cd-skivan

Den medföljande Ricoh projector-skivan innehåller program: Projection Utility, Advanced Network Utility, Advanced Network Utility för Mac, JPEG Conversion Tool, och Projector Management Utility.

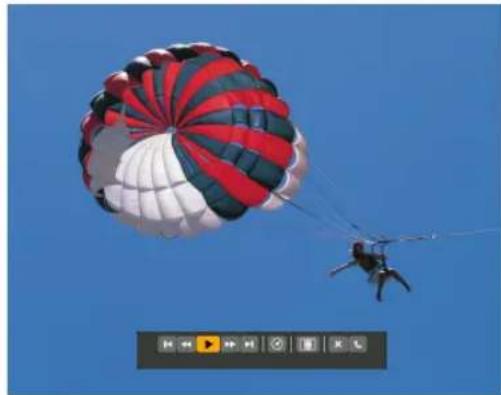

• LAN-kompatibel bildvisare

Med projektorns inbyggda bildvisare kan du visa bilder eller filmer som finns i den delade mappen på din PC som är ansluten till ett trådbundet eller trådlöst nätverk.

* Bildvisaren stöder mediedelningsfunktionen i Windows Media Player 11.

- Funktionerna AUTO STRÖM PÅ och INGEN SIGNAL > STRÖM AV.

Funktionerna METOD FÖR AV-/PÅSLAGN., AUTO STRÖM PÅ(COMP1), INGEN SIGNAL > STRÖM AV och AV-STÄNGNINGSTIMER eliminerar behovet att alltid använda Power-tangenten på fjärrkontrollen eller projektorkåpan.

- Hindra obehörig användning av projektorn

Utökade smarta säkerhetsinställningar för skydd av nyckelord, kontrollpanellås för käpa, säkerhetsöppning och säkerhetskedjeöppning för att hindra obehörigt intrång, ändringar och stöld.

- Hög upplösning upp till UXGA

Skärm med hög upplösning – upp till UXGA-kompatibel, XGA-äkta (PJ X5360N)/WXGA (PJ WX5350N) upplösning.

• Stöder Crestron RoomView®

Projektorn stöder Crestron RoomView, vilket gör att du kan kontrollera och styra utrustning som är ansluten till ditt nätverk från din dator.

Om denna bruksanvisning

Det snabbaste sättet att komma igång är att ta tillräckligt med tid på dig, så att allt blir rätt från början. Lägg ner några minuter på att läsa igenom bruksanvisningen nu. Detta kan spara tid senare. Varje avsnitt i bruksanvisningen inleds med en översikt. Hoppa över avsnitt som inte gäller dig.

③ Namn på projektorns delar

Fram/Ovansida

Baksida

* Säkerhetsfästpunkten stöder säkerhetssystemet från MicroSaver®.

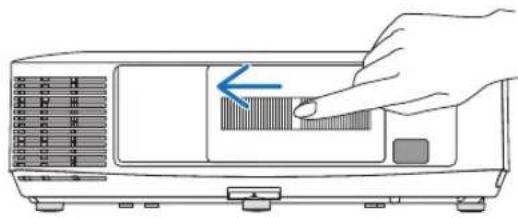

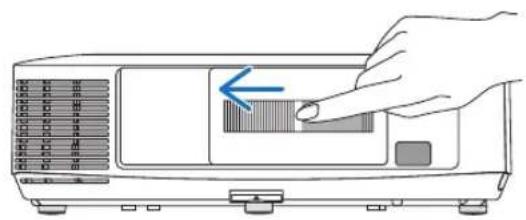

Öppna och stänga linsskyddet

Skjut linsskyddet till vänster för att avtäcka linsen.

För att täcka över linsen, skjut linsskyddet till höger.

- Linsskyddet fungerar tillsammans med AV-mute-funktionen. Under normal användning av projektorn stängs bild och ljud av om linsskyddet stängs; bild och ljud återställs när det öppnas.

Bild och ljud är avstängda när linsskyddet är stängt, men lampan är fortfarande tänd. I detta läge stängs projektorn av automatiskt efter ungefär 2 timmar.

- Dra inte i linsskyddet med våld och använd inte kraft riktad uppåt eller nedåt. Det kan skada linsskyddets skjutmekanism.

Ovansida

1. ⏻ (Power)-tangent (→ sid. 14, 25)
2. Power-indikator ( sid. 13, 14, 25, 172)
3. Status-indikator ( sid. 172)
4. Lamp-indikator ( sid. 147, 172)
5. Eco-tangent ( sid. 28)
6. Input-tangent ( sid. 16)
7. Auto Set-tangent (→ sid. 24)
8. Menu-tangent ( sid. 78)
9. ▲▼◀▶ / Volymtangenter ◀▶ / Keystone-tangenter

1. Enter-tangent ( sid. 78)
2. Back-tangent ( sid. 78)

Funktioner på anslutningspanelen

1. Computer 1 In/ Komponentingång (15-polig mini D-Sub) (→ sid. 132, 136)

2. Computer 1 Audio In-miniutgång (ministereo) (→ sid. 132, 134, 136)

3. Computer 2 In / Komponentingång (15-polig mini D-Sub) (→ sid. 132, 136)

4. Computer 2 Audio In-miniutgång (ministereo) (→ sid. 132, 134, 136)

5. HDMI In-anslutning (typ A) (→ sid. 132, 137)

6. USB (PC)-ingång (typ B) (→ sid. 35, 36, 132)

7. Monitor Out (Comp.1)-anslutning (15-polig mini D-Sub) (→ sid. 134)

8. Audio Out-miniutgång (ministereo) (→ sid. 134)

9. S-Video In-anslutning (4-polig mini-DIN) (→ sid. 135)

10. Video In-anslutning (RCA) (→ sid. 135)

11. Video/S-Video Audio In (L/Mono, R)-anslutningar (RCA) (→ sid. 135)

12. LAN-port (RJ-45) (→ sid. 141)

13. USB-ingång (typ A) (→ sid. 60)

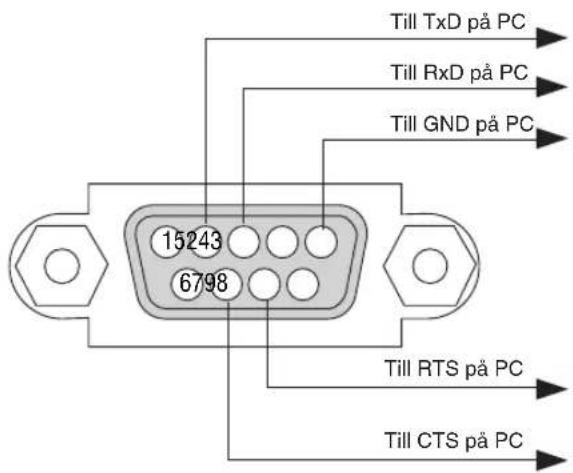

14. PC Control-port (9-polig D-Sub) (→ sid. 180) Denna port använder du för att ansluta en PC eller ett styrsystem. På så sätt kan du använda din PC och ett seriellt kommunikationsprotokoll för att styra projektorn. Om du skriver egna program finns typiska PC-kommandon på sid. 180.

Se till att använda en övergångskabel.

4 Namn på fjärrkontrollens delar

1. Infraröd sändare

(→ sid. 9)

1. Power On-tangent

(→ sid. 14)

1. Power Standby-tangent

(→ sid. 25)

4, 5, 6. Computer 1/2/3-tangent

(→ sid. 16)

(En Computer 3-tangent finns inte tillgänglig.)

1. Auto Set-tangent

(→ sid. 24)

1. Video-tangent

(→ sid. 16)

1. S-Video-tangent

(→ sid. 16)

1. HDMI-tangent (→ sid. 16)

2. Viewer-tangent ( sid. 16, 58)

3. Network-tangent (→ sid. 16)

4. USB Display-tangent (→ sid. 16)

5. ID Set-tangent

(→ sid. 96)

1. Tangent för siffertangentbord/Clear-tangent

(→ sid. 96)

1. Freeze-tangent

(→ sid. 27)

1. AV Mute-tangent

(→ sid. 27)

1. Menu-tangent

(→ sid. 78)

1. Back-tangent (→ sid. 78)

2. ▲▼◀▶ -tangent (→ sid. 78)

3. Enter-tangent (→ sid. 78)

4. Magnify-tangent (+) (-)

(→ sid. 27)

1. Mouse L Click-tangent*

(→ sid. 35)

1. Mouse R Click-tangent*

(→ sid. 35)

1. Page ▽/△-tangent*

(→ sid. 35)

1. Eco-tangent ( sid. 28)

2. Keystone-tangent

(→ sid. 23)

1. Picture-tangent

(→ sid. 83, 85)

1. Volume-tangent (+)(−)

(→ sid. 24)

1. Aspect-tangent

(→ sid. 88)

1. Help-tangent

(→ sid. 101)

* Tangenterna Page ∇/△, ▲▼◀▶, Mouse L Click och Mouse R Click fungerar endast när en USB-kabel är ansluten till din dator.

Batteriinstallation

1 Tryck bestämt på batterilocket och skjut av det.

2 Sätt i nya batterier (AAA). Var noga med att vända + och – på batterierna rätt.

3 Skjut tillbaka locket över batterierna tills det klickar på plats. Blanda inte nya och gamla, eller olika typer av batterier.

Försiktighetsmått när du använder fjärrkontrollen

• Handskas försiktigt med fjärrkontrollen.
• Torka genast av fjärrkontrollen om den blir våt.
• Undvik överdriven värme eller fukt.
• Kortslut inte, värm inte upp och plocka inte isär batterierna.
  • Kasta inte batterier i en eld.
• Ta ur batterierna om du inte räknar med att använda fjärrkontrollen under en längre tid.
• Var noga med att vända + och – på batterierna rätt.
• Blanda inte nya och gamla batterier, eller olika typer av batterier.
• Förbrukade batterier skall kastas enligt lokala bestämmelser.

Den trådlösa fjärrkontrollens räckvidd

• Den infraröda signalen har en räckvidd på cirka 22 fot/7 m och fungerar inom 60 graders vinkel i förhållande till fjärrkontrollsensorn på projektorkåpan.
• Projektorn reagerar inte om det finns hinder i vägen mellan fjärrkontrollen och projektorns fjärrkontrollsensor, eller om sensorn påverkas av starkt infallande ljus. Fjärrkontrollen kan också sluta fungera på grund av svaga batterier.

⑤ Användningsmiljö för programvaran som medföljer på cd-skivan

Namn och funktioner för den paketerade programvaran

Programnamn Funktioner
Projection Utility• Detta är en programvara som används för att projicera din dators skärm via en USB-kabel eller ett trådbundet/trådlöst nätverk. En datorkabel (VGA) behövs inte. ( sid. 36, sid. 155)• Denna programvara kan användas för att kontrollera på- och avslagning av projektorn samt val av källa från din dator.• Funktionen Geometric Correction Tool (GCT) låter dig korrigera förvrängning av bilder som visas på en böjd vägg. ( sid. 157)
Advanced Network Utility • Detta år ett program som används för att skicka skärmbilden på datorer till projektorn via ett trådbundet/trådlöst nätverk (Meeting mode). Projicerade bilder kan överföras och sparas på datorer.När "Meeting Mode" används kan projicerade bilder sändas till och sparas på datorerna. Bilder kan sändas från en dator till inte bara en projektor utan två eller flera projektorer samtidigt. ( sid. 159)
Advanced Network Utility för Mac •	Detta är en programvara som används för att skicka en Mac:s skärmbild till projektorn över ett nätverk (trådbundet eller trådlöst). ( sid. 167) För Mac:s driftsmiljö, se sida 167.
JPEG Conversion Tool • JPEG Conversion Tool konverterar JPEG-filer som saknar stöd hos projektorn, bildfiler i andra format, PowerPoint-filer och andra liknande filer till JPEG-filer. ( sid. 170)
Projector Management Utility • Projector Management Utility uppfyller PJLink klass 1-standarder och är kompatibel med alla klass 1-kommandon.Max 100 projektorer anslutna till nätverket kan hanteras via en dator. ( sid. 171)Projector Management Utilitys operativsystemsmiljö, se sida 171.

OBSERVERA:

- Projection Utility stödjer inte "Meeting Mode" i Advanced Network Utility och Advanced Network Utility för Mac som medföljer våra övriga modeller.

Användningsmiljö

Följande är användningsmiljön för Projection Utility. För information om övriga programvarors användningsmiljö, se respektive programs hjälpfunktion.

Operativsystem som stöds	Windows 7 Home BasicWindows 7 Home PremiumWindows 7 ProfessionalWindows 7 UltimateWindows 7 EnterpriseWindows Vista Home BasicWindows Vista Home PremiumWindows Vista BusinessWindows Vista UltimateWindows Vista EnterpriseWindows XP Home Edition Service Pack 3 eller senareWindows XP Professional Service Pack 3 eller senareEndast 32-bitarsversionenWindows energisparfunktion stöds inte.
Processor • Windows 7/Windows VistaPentium M 1,2 GHz motsvarande eller högre krävsDual core 1,5 GHz eller högre rekommenderasWindows XPPentium M 1,0 GHz motsvarande eller högre krävsDual core 1,0 GHz eller högre rekommenderas
Minne • Windows 7/Windows Vista512 MB eller mer krävs1 GB eller mer rekommenderasWindows XP256 MB eller mer krävs512 MB eller mer rekommenderas* Mer minne kan behövas för att köra ytterligare program samtidigt.
Grafikprocessor • Windows 7/Windows Vista"Grafik"-poäng på 3,0 eller mer på "Windows Experience Index" rekommenderas.
Nätverksmiljö TCP/IP-kompatibelt trådbundet eller trådlöst nätverk(* Använd en trådlös nätverksenhet som uppfyller Wi-Fi-standard.)
Upplösning • Windows 7/Windows VistaSVGA (800 × 600) eller högre krävsXGA (1 024 × 768) rekommenderas• Windows XPVGA (640 × 480) eller högre krävsXGA (1 024 × 768) rekommenderas1 024 punkter × 768 linjer - 1 280 punkter × 800 linjer rekommenderas (PJ WX5350N)
Skärmfärger High Color (15	bitar, 16 bitar)True Color (24 bitar, 32 bitar) (rekommenderas)256 eller färre färger stöds inte.

2. Projicera en bild (Enkel användning)

Det här avsnittet beskriver hur du sätter på projektorn och visar en bild på duken.

① Flödesschema över bildvisning

Steg 1

- Ansluta din dator/Ansluta nätkabeln (→ sid. 13)

Steg 2

- Slå på projektorn (→ sid. 14)

Steg 3

• Välja en källa (→ sid. 16)

Steg 4

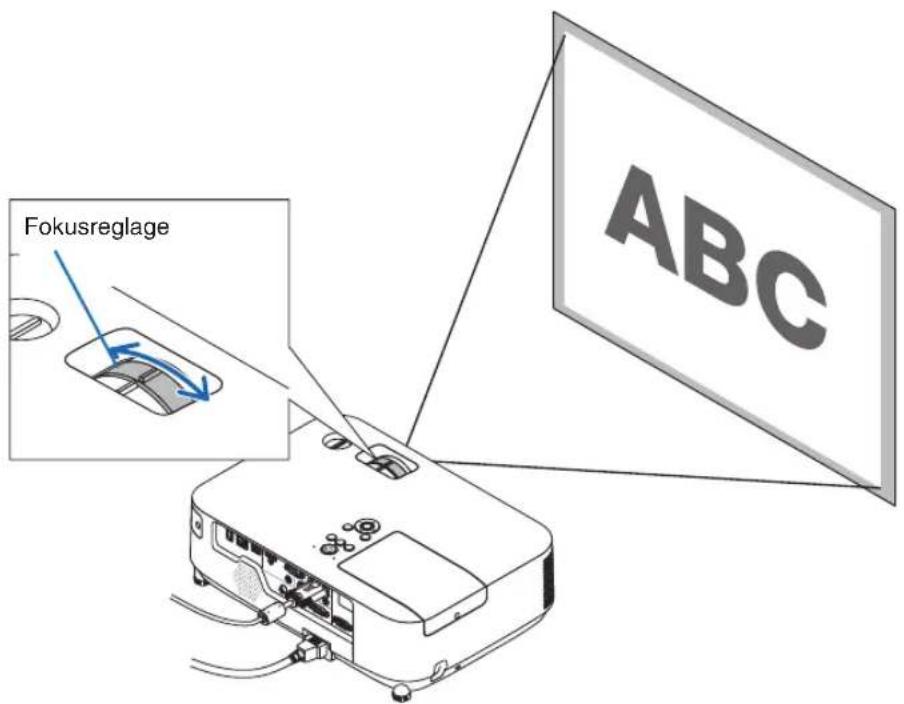

• Justera bildens storlek och position (→ sid. 17)
• Korrigera keystone-förvrängning [TRAPETSKORREKTION] (→ sid. 22)

Steg 5

• Justera bild och ljud
• Optimera en datorsignal automatiskt (→ sid. 24)
• Höja eller sänka volymen (→ sid. 24)

Steg 6

• Göra en presentation

Steg 7

- Slå av projektorn (→ sid. 25)

Steg 8

- Efter användning (→ sid. 26)

② Ansluta din dator/Ansluta nätkabeln

1. Anslut din dator till projektorn.

Detta avsnitt visar en enkel anslutning till en dator. För information om andra anslutningar, se "② Göra anslutningar" på sidan 132.

Anslut datorkabeln (VGA) mellan projektorns Computer 1 In-anslutning och datorns port (mini D-Sub 15-stift). Fäst datorkabeln (VGA) genom att vrida på tumskruvarna på båda anslutningarna.

2. Anslut den medföljande nätkabeln till projektorn.

Anslut först den medföljande nätkabelns trestiftskontakt till AC IN på projektorn, anslut sedan den andra kontakten på den medföljande nätkabeln till vägguttaget.

Projektorns driftsindikator blinkar i några sekunder och lyser sedan orange* (standby-läge).

Status-indikatorn lyser också grönt*.

* Detta gäller för båda indikatorerna när [NORMAL] är valt för [STANDBY-LÄGE]. Se avsnittet Driftsindikator.(→ sid. 172)

FÖRSIKTIGT:

Delar av projektorn kan tillfälligt hettas upp om projektorn stängs av med Power-tangenten eller om strömförsörjningen kopplas ifrån under tiden projektorn används.

Var därför försiktig när du tar i projektorn.

③ Sätta på projektorn

1. Skjut linsskyddet till vänster för att avtäcka linsen.

2. Tryck på ⏻ (Power)-tangenten på projektorhöljet eller Power On-tangenten på fjärrkontrollen.

Power-indikatorn kommer att lysa blått och projektorn kan användas.

TIPS:

• När meddelandet "PROJEKTORN ÄR LÄST! ANGE DITT NYCKELORD" visas, betyder det att funktionen [SÄKERHET] är aktiverad. (→ sid. 30)
• När EKO-meddelandet visas betyder det att [PÅ] är valt för [EKO-MEDDELANDE]. (→ sid 94)
• Om du trycker på t.ex. strömbrytaren och Menu-knappen hörs ett ljud. För att stänga av pipljudet, väljer du [AV] för [PIP] i menyn. (→ sid 98)

Efter att du slagit på din projektor, se till att dator- eller videokällan är påslagen och att linsskyddet är öppet.

OBSERVERA: När det inte finns någon ingångssignal, visas "ingen- signal"-vägledningen (fabriksinställning).

(→ sid. 172)

Anmärkning angående startskärmen (Huvudskärm för val av språk)

När du sätter på projektorn för första gången får du upp startmenyn. I denna meny kan du välja ett av 17 menyspråk.

Följ stegen nedan för att välja ett menyspråk:

1. Använd tangenten ▲, ▼, ◀ eller ► för att välja ett av de 17 språken från menyn.

2. Tryck på Enter-tangenten för att bekräfta valet.

När du gjort det fortsätter du med menyn.

Det går även att välja menyspråket senare om du föredrar det.

(→ [SPRÅK] på sidorna 80 och 93)

OBSERVERA:

• När nätanslutningen stängs av och sedan slås på med ett grenuttag eller brytare.
  Vänta minst 1 sekund efter att nätanslutningen stängts av innan den slås på igen.
  Annars kanske projektorn inte får någon ström. (Standby-lysdioden lyser inte) Om detta inträffar, koppla ur nätsladden och sätt i den igen. Slå på strömmen.

- Om något av följande inträffar, kommer projektorn inte att sättas på.

- Om projektorns interna temperatur är för hög, kommer projektorn att detektera onormalt hög temperatur. I det tillståndet går projektorn inte igång, för att det inre systemet ska skyddas. Om detta sker ska du vänta tills projektorns inre komponenter kylts ned.

- När lampan när slutet av sin förväntade livslängd kommer projektorn inte att sättas på. Om detta inträffar, byter du lampan.

- Om Status-indikatorn lyser orange när power-tangenten trycks in betyder det att [KONTROLLPANELSLÅS] är aktiverat. Avbryt låsningen genom att avaktivera den. (→ sid. 95)

- Om lampan inte tänds och Status-indikatorn blinkar på och av sex gånger, ska du vänta en hel minut och sedan sätta på strömmen.

- Medan Power-indikatorn blinkar blått i korta cykler kan strömmen inte stängas av med power-tangenten.

- Bilden på skärmen kan flimra lite direkt efter att projektorn slagits på. Detta är normalt. Vänta 3 till 5 minuter tills lampan stabiliserat sig.

- När projektorn startas kan det ta en stund innan lampan lyser starkt.

- Om du slår på strömmen till projektorn direkt efter att lampan har släckts eller när temperaturen i projektorn fortfarande är hög kommer fläkten att arbeta en stund utan att visa någon bild, och därefter visar projektorn bilden.

4 Välja källa

Välja dator- eller videokälla

OBSERVERA: Sätt på datorn eller videobandspelaren som anslutits till projektorn.

Automatisk signaldetektering

Tryck en gång på Input-tangenten. Projektorn söker efter den tillgängliga ingångskällan och visar den. Ingångskällan ändras enligt följande:

DATOR1 DATOR2 HDMI VIDEO S-VIDEO BILDVISARE USB-SKÄRM DATOR1 ...

- När skärmen INDATA visas kan du trycka på Input-tangenten några gånger för att välja ingångskälla.

TIPS: Om ingen insignal förekommer hoppar projektorn över ingången.

Använda fjärrkontrollen

Tryck på någon av tangenterna Computer 1, Computer 2, HDMI, Video, S-Video, Viewer, Network, eller USB Display.

Välja standardkälla

Du kan ange en källa som standardkälla så att den visas varje gång projektorn sätts på.

1. Tryck på Menu-tangenten.
   Menyn visas.
2. Tryck två gånger på ▶-tangenten för att välja [INSTÄLLN] och tryck på ▼-tangenten eller Enter-tangenten för att välja [ALLMÄN].
3. Tryck på ►-tangenten tre gånger för att välja [ALTERNATIV(2)].
4. Tryck på ▼-tangenten sex gånger för att välja [VÄLJ STARTINGÅNG] och tryck på Enter-tangenten.

Skärmen [VÄLJ STARTINGÅNG] visas.

(→ sid. 100)

1. Välj en källa som standardkälla och tryck på Enter-tangenten.
2. Tryck på Back-tangenten några gånger för att stänga menyn.
3. Starta om projektorn.

Källan som du valde i steg 5 kommer att projiceras.

OBSERVERA: Även när [AUTO] är påslaget väljs inte [NÄTVERK] automatiskt. För att ställa in ditt nätverk som standardkälla, välj [NÄTVERK].

TIPS:

- När projektorn är i standby-läge sätts projektorn på om en datorsignal från en dator är ansluten till ingången Computer 1 In samtidigt som datorns bild projiceras.

([AUTO STRÖM PÅ(COMP1)] → page 100)

- På tangentbordet i Windows 7 kan en kombination av Windows- och P-knapparna användas för att ställa in en extern skärm snabbt och enkelt.

⑤ Justera bildstorlek och position

Använd linsjusteringsratten, spaken till den justerbara lutningsfoten, zoomreglaget och fokusreglaget för att justera bildstorleken och positionen.

För att göra det hela mer lättfattligt är ritningar och kablar inte med i detta kapitel.

Justera den vertikala positionen på en projicerad bild[Linsjustering]	Justera fokus[Fokusreglage]
(→ sid. 18)	sid. 19)
Finjustera storleken på en bild[Zoomreglage]	Justera projiceringsvinkeln (höjden på en bild)[Lutningsfot]*1
(→ sid. 20)	(→ sid. 21)
Justera en bild till vänster eller höger[Bakre fot]	Justera keystonekorrigeringen[Keystone]
(→ sid. 21)	sid. 22)

OBSERVERA*1: Justera projiceringsvinkeln (höjden på en bild) när bildpositionen är högre än linsjusteringområdet.

Justera den vertikala positionen på en projicerad bild (linsjustering)

Vrid på linsjusteringsratten.

I den här bruksanvisningen kallas den maximala vridningen uppåt "normalposition".

OBSERVERA:

Linsjusteringsratten kan inte vridas längre än till dess maximala vridning uppåt eller nedåt. Om du tvingar vridningen längre kan projektorn skadas.

TIPS:

Linsjustering kan justeras inom området nedan. Om du vill höja upp bilden över denna gräns, använd projektorns lutningsfot.

Bord fram-projicering

[PJ X5360N]

[PJ WX5350N]

Tak fram-projicering

[PJ X5360N]

[PJ WX5350N]

Fokusering

Använd Focus-reglaget för att fokusera.

Zoom

Använd Zoom-reglaget för att justera bildstorleken på duken.

Justera lutningsfoten

1. Lyft upp projektorns framkant.

FÖRSIKTIGT:

Rör inte ventilationsutloppet när du justerar foten eftersom detta kan vara mycket hett när projektorn är påslagen och efter att den stängts av.

1. Skjut upp och håll spaken till den justerbara lutningsfoten på framsidan av projektorn för att dra ut lutningsfoten.
2. Sänk projektorns framsida till önskad höjd.
3. Släpp spaken till den justerbara lutningsfoten för att låsa foten.

Lutningsfoten kan justeras upp till 1,6 tum (40 mm).

Du kan justera projektorns frontvinkel ungefär 10 grader (uppåt).

Vrid den bakre foten till önskad höjd för att få en fyrkantig bild på projektionsytan.

FÖRSIKTIGT:

• Använd inte justerfoten för något annat ändamål än det den är avsedd för.
  Om du bär eller hänger projektorn i lutningsfoten (i väggen eller taket) kan den skadas.

Justera en bild till vänster eller höger [Bakre fot]

- Rotera den bakre foten.

Den bakre foten kan justeras upp till 0,5 tum (12 mm). Genom att rotera den bakre foten ställs projektorn in vågrätt.

OBSERVERA:

- Dra inte ut den bakre foten längre än dess höjdgräns (0,5 tum/12 mm). Då kan den bakre foten lossna från projektorn.

⑥ Korrigera keystone-förvrängning manuellt

Om skärmen lutas vertikalt blir keystone-förvrängningen stor. För att korrigera keystone-förvrängningen manuellt, fortsätt med följande steg.

• Det maximala området för vertikal keystonekorrigering är +/-30 grader.
• Eftersom keystonekorrigeringen utförs elektroniskt kan bilden bli lite suddig.
• Korrigeringsområdet för keystone-justering kan göras mindre beroende på signalen eller valet av bildförhållande.

Justering med tangenterna på kåpan

1. Tryck på tangenten ▲ eller ▼ när inga menyer visas.

2. Tryck på tangenten ▲ eller ▼ för att korrigera keystoneförvrängningen.

3. Tryck på Enter-tangenten.

Keystonestapeln stängs.

OBSERVERA:

• När menyn visas är ovanstående funktion inte tillgänglig. Tryck på Menu-tangenten när menyn visas för att stänga menyn och påbörja keystonekorrigeringen.
  I menyn väljer du [INSTÄLLN] → [ALLMÄN] → [TRAPETSKORREKTION]. Ändringarna kan sparas med funktionen [KEYSTONE SPARA]. (→ sid. 91)
• Keystonekontroll är inte tillgängligt med tangenten ▲ eller ▼ när BILDVISARE eller NÄTVERK används.

Justera med fjärrkontrollen

1. Tryck på tangenten Keystone.

2. Använd ◀ eller ►-tangenten för att korrigera keystoneförvrängningen.

Justera så att den högra och vänstra sidan är parallella.

Keystonefältet stängs.

⑦ Automatisk optimering av datorsignal Bildjustering med Autokalibrering

Automatisk optimering av en datorbild. (DATOR1/DATOR2)

Tryck på Auto Set-tangenten för att optimera en datorbild automatiskt.

Justeringen kan behövas första gången du ansluter datorn.

OBSERVERA:

Det kan hända att det tar tid för vissa signaler att visas eller att de inte visas på rätt sätt.

- Om autokalibrering inte kan optimera datorsignalen, försök att justera [HORISONTALT LÄGE], [VERTIKALT LÄGE], [FREKVENS], och [PHASE] manuellt. (→ sid. 86, 87)

⑧ Höja eller sänka ljudvolymen

Det går att justera ljudstyrkan på projektorns inbyggda högtalare.

TIPS: När inga menyer visas fungerar tangenterna ◀ och ▶ på projektorkåpan som volymkontroller.

OBSERVERA:

• Volymkontroll är inte tillgängligt med tangenterna ◀ eller ▶ när en bild förstoras med Magnify (+)-tangenten eller när en meny visas.
• Volymkontroll är inte tillgängligt med tangenten ◀ eller ▶ när BILDVISARE eller NÄTVERK används.

TIPS:

• Volymen på [PIP]-ljudet kan inte justeras. För att stänga av [PIP]-ljudet, väljer du [INSTÄLLN] → [ALTERNATIV(1)] → [PIP] → [AV] i menyn.
• Volymen kan justeras från menyn ([JUSTERA] → [AUDIO])

⑨ Stänga av projektorn

Gör så här för att stänga av projektorn:

1. Tryck först på ⏻(Power)-tangenten på projektorkåpan eller på Power Standby-tangenten på fjärrkontrollen.

Meddelandet [AVSTÄGNING / ÄR DU SÄKER? / CO2-BESPARINGSSESSION 0,000[g-CO2]] visas.

1. Tryck sedan på Enter-∅(Power)- eller Power Standbytangenten igen.

Lampan stängs av och projektorn går in i standby-läge. I standby-läge lyser Power-indikatorn orange och Status-indikatorn lyser grönt när [NORMAL] är valt för [STANDBY-LÄGE].

FÖRSIKTIGT:

Delar av projektorn kan tillfälligt hettas upp om projektorn stängs av med Power-knappen eller om strömförsörjningen kopplas ifrån under tiden projektorn körs. Var därför försiktig när du tar i projektorn.

OBSERVERA:

• Medan Power-indikatorn blinkar blått i korta cykler kan strömmen inte stängas av.
• Du kan inte stänga av strömmen under 60 sekunder direkt efter att ha slagit på den och visat en bild.
• Koppla inte ifrån projektorns strömförsörjning inom 10 sekunder efter att du gjort justeringar, ändrat inställningar och stängt menyn. Om du gör det kan du förlora justeringar och inställningar.

⑩ Efter användning

Förberedelse: Kontrollera att projektorn är avstängd.

1. Dra ut nätkabeln.

2. Koppla ur övriga kablar.

- Ta bort USB-minnet om det är isatt i projektorn.

1. Dra in den justerbara lutningsfoten om den är utdragen.

2. Skjut linsskyddet till höger för att täcka över linsen.

① Stänga av ljud och bild

Tryck på AV Mute-tangenten för att stänga av både bild och ljud tillfälligt. Tryck en gång till när du vill få tillbaka bild och ljud.

Projektorns energisparfunktion fungerar 10 sekunder efter att bilden stängts av. Till följd av detta minskar lampans styrka.

OBSERVERA:

• Trots att bilden är borta är menyn kvar på skärmen.
• Ljud från Audio Out-uttaget (ministereo) kan stängas av.
• För att återställa bilden, även om du trycker på tangenten AV Mute direkt efter att energisparfunktionen startats, kan det hända att lampans ljusstyrka inte återställs till dess ursprungliga nivå.

② Frysa en bild

Frys bilden genom att trycka på Freeze-tangenten.Tryck en gång till för att fortsätta uppspelningen.

OBSERVERA: Bilden fryses men det ursprungliga videomaterialet spelas fortfarande upp.

③ Förstora en bild

Du kan förstora bilden upp till fyra gånger.

OBSERVERA: För vissa signaler kan den maximala förstoringen vara mindre än fyra gånger.

Gör så här:

1. Tryck på Magnify (+)-tangenten för att förstora bilden.

För att flytta den förstorade bilden använder du tangenterna ▲,▼,◀ eller ▶.

2. Tryck på tangenten ▲▼◀▶.

Området med den förstorade bilden flyttas

3. Tryck på Magnify (−)-tangenten.

Varje gång du trycker på Magnify (−)-tangenten förminskas bilden.

OBSERVERA:

• Bilden kommer att förstoras eller förminskas i mitten av skärmen.
• När menyn visas avbryts den aktuella förtoringen.

④ Ändra Eko-läge/Kontrollera energibesparingseffekten med hjälp av Eko-läge [LAMPSTYRKA]

LAMPSTYRKA (EKO1) ökar lampans livslängd samtidigt som det sänker energiförbrukningen och minskar utsläppen av CO₂.

Tre lägen för lampans ljusstyrka kan väljas: [STND.], [AUTO-EKO] och [EKO1]

[LAMPSTYRKA] Beskrivning	Lamp-indikatorns status
[STND.] Detta är grundinställningen (100 % ljusstyrka).		Avver Lamp
[AUTO-EKO]	Lampans energiförbrukning ändras automatiskt mellan [STND.] och [EKO1] beroende på bildnivånOBSERVERA: En ljus gradering kan vara mindre synlig beroende på bilden.	Fast gröntskenver Lamp
[EKO1]	Låg lampströmförbrukning (ca 75% ljusstyrka).

Aktivera [LAMPSTYRKA] på följande sätt:

1. Tryck på Eco-tangenten på fjärrkontrollen för att visa [LAMPSTYRKA]-skärmen.

2. Tryck på Eco-tangenten igen för att välja önskat läge.

3. Varje gång Eco-tangenten trycks in ändras valet:
   STND. → AUTO-EKO → EKO1 → STND.

4. När projektorn är i EKO-läge blinkar Lamp-indikatorn grönt.

TIPS:

- Lövsymbolen längst ner på menyn visar det för närvarande valda EKO-läget.

OBSERVERA:

• [LAMPSTYRKA] kan ändras från menyn.

Välj [INSTÄLLN] → [ALLMÄN] → [LAMPSTYRKA].

• Man kan kontrollera den återstående lamptiden och förbrukade lamptimmar under [BRUKSTID]. Välj [INFO] →[BRUKSTID].
• Projektorn är alltid i [EKO1] i 90 sekunder efter att lampan slagits på och medan Power-indikatorn blinkar blått. Lampans tillständ påverkas inte även om [LAMPSTYRKA] ändras under den här perioden.
• [LAMPSTYRKA] växlas automatiskt till [EKO1] efter 1 minut från när projektorn visar ingen-signal-vägledningen, en blå eller svart skärm, eller en logotypskärm. Projektorn återgår till [STND.] så fort en signal identifieras.
• Om projektorn överhettas i [STND.]-läget kan [LAMPSTYRKA] ändras automatiskt till [EKO1]-läge för att skydda projektorn. När projektorn är i [EKO1]-läge minskar bildens ljuststyrka. När projektorns temperatur blir normal igen återgår [LAMPSTYRKA] till läget [STND.].

Termometersymbolen [ ↓ ] anger att [LAMPSTYRKA] automatiskt växlats till [EKO1]-läget p.g.a. att den interna temperaturen är för hög.

Denna funktion visar energibesparingseffekten i form av CQ-utsläppsminskning (kg) när projektorns [LAMPSTYRKA] är inställt på [AUTO-EKO] eller [EKO1]. Denna funktion kallas [CO2-MÄTARE].

Det finns två meddelanden: [TOTAL CO2-REDUCERING] och [CO2-BESPARINGSSESSION]. Meddelandet [TOTAL CO2-REDUCERING] visar den totala mängden CO _2 -utsläppsminskning från leveransen fram tills nu. Du kan hitta informationen i [BRUKSTID] från [INFO] i menyn. (→ sid. 101)

Meddelandet [CO2-BESPARINGSSESSION] visar mängden CO _2 -utsläppsminskning från när växlingen till LAMP-STYRKA gjordes direkt efter starten fram tills strömmen stängdes av. Meddelandet [CO2-BESPARINGSSESSION] visas i meddelandet [AVSTÄNGNING/ ÄR DU SÄKER?] när strömmen stängs av.

TIPS:

• Formeln som visas nedan används för att beräkna mängden CO 2 -utsläppsminskning.
  Mängd CO 2 -utsläppsminskning = (Strömförbrukning med STND. som LAMPSTYRKA – Strömförbrukning med AUTO-EKO/EKO1 som LAMPSTYRKA) × CO 2 -omvandlingsfaktor.* När bilden stängs av med hjälp av AV Mute-tangenten eller med linsskyddet stängt, ökar även CO 2 -utsläppsminskningen.
  * Beräkningen för mängden CO 2 -utsläppsminskning baseras på en OECD-publikation "CO 2 Emissions from Fuel Combustion, 2008 Edition".
• [TOTAL CO2-REDUCERING] beräknas enligt besparingar som registreras med 15 minuters intervaller.
• Denna formel gäller inte för den strömförbrukning som inte påverkas av om [LAMPSTYRKA] är på eller av.

⑤ Förhindra obehörig användning av projektorn [SÄKERHET]

Du kan bestämma ett nyckelord för din projektor med hjälp av menyn i syfte att undvika att obehöriga använder projektorn. När ett nyckelord är inställt kommer inmatningsskärmen för nyckelord att visas då projektorn sätts på. Om du inte anger rätt nyckelord kan du inte projicera bilder med projektorn.

- [SÄKERHET]-inställningen kan inte avbrytas med [RESET] i menyn.

Så här aktiverar du säkerhetsfunktionen:

1. Tryck på Menu-tangenten.

Menyn visas.

1. Tryck två gånger på ▶-tangenten för att välja [INSTÄLLN] och tryck sedan på ▼-tangenten eller Entertangenten för att välja [ALLMÄN].
2. Tryck på ►-tangenten för att välja [INSTALLATION].
3. Tryck på ▼-tangenten tre gånger för att välja [SÄKERHET] och tryck på Enter-tangenten.

AV/PÅ-menyn visas.

1. Tryck på ▼-tangenten för att välja [ON] och sedan på Enter-tangenten.

Skärmen [SÄKERHETSNYCKELORD] visas.

1. Ange en kombination av de fyra tangenterna ▲▼◀▶ och tryck på Enter-tangenten.

OBSERVERA: Ett nyckelord måste vara 4 till 10 siffror långt.

Skärmen [BEKRÄFTA NYCKELORD] visas.

OBSERVERA: Skriv ner ditt lösenord och spara det på ett säkert ställe.

1. Ange samma kombination av tangenterna ▲▼◀▶ och tryck på Enter-tangenten.

Bekräftelseskärmen visas.

1. Välj [JA] och tryck på Enter.

SÄKERHET-funktionen har aktiverats.

Så här slår du på projektorn när [SÄKERHET] är aktiverat:

1. Tryck på Power-tangenten.

Projektorn sätts på och ett meddelande visas som talar om att projektorn är låst.

1. Tryck på Menu-tangenten.

1. Mata in rätt nyckelord och tryck på Enter-tangenten.Projektorn visar en bild.

OBSERVERA: Säkerhetsläget är avaktiverat tills huvudströmmen stängs av eller tills du drar ut nätkabeln.

Så här avaktiverar du SÄKERHETS-funktionen:

1. Tryck på Menu-tangenten.

Menyn visas.

1. Välj [INSTÄLLN] → [INSTALLATION] → [SÄKERHET] och tryck sedan på Enter-tangenten.

AV/PÅ-menyn visas.

1. Välj [AV] och tryck på Enter-tangenten.

Skärmen SÄKERHETSNYCKELORD visas.

1. Ange ditt nyckelord och tryck på Enter-tangenten.

När korrekt nyckelord har angivits kommer SÄKERHETS-funktionen att avaktiveras.

OBSERVERA: Kontakta din återförsäljare om du glömmer ditt nyckelord. Din återförsäljare kan då ge dig ditt nyckelord i utbyte mot din förfrågningskod. Din förfrågningskod visas i bekräftelseskärmen för nyckelordet. I detta exempel är [NB52-YGK8-2VD6-K585-JNE6-EYA8] en förfrågningskod.

⑥ Använda fjärrmusmottagare (NP01MR) (säljs separat)

Med fjärrmusmottagaren (säljs separat) kan du använda din dators musfunktioner från fjärrkontrollen. Det är ett bekvämt sätt att klicka dig igenom dina datorskapade presentationer.

Ansluta fjärrmusmottagaren till din dator

Om du vill använda fjärrmusfunktionen, ansluter du musmottagaren och datorn. Musmottagaren kan anslutas direkt till datorns USB-port (typ A).

OBSERVERA: Beroende på typen av anslutning eller operativsystem som är installerat på din dator, kanske du behöver starta om datorn eller ändra dina datorinställningar.

När en dator används via fjärrmusmottagaren

Fjärrsensor på fjärrmus- mottagaren

Vid anslutning med hjälp av USB-terminalen

För PC, kan musmottagaren endast användas med Windows XP*, Windows Vista, Windows 7 eller Mac OS X 10.0.0 eller senare operativsystem.

* OBSERVERA: I SP1 eller äldre versioner av Windows XP, ska du göra följande om musmarkören inte rör sig på rätt sätt: Avmarkera kryssrutan för pekarprecision under mushastighetsreglaget i dialogrutan för musegenskaper [Pekaralternativsfliken].

OBSERVERA: Tangenterna Page ▽ och △ fungerar inte med PowerPoint för Macintosh.

OBSERVERA: Vänta minst 5 sekunder efter att ha kopplat bort musmottagaren innan den ansluts igen och vice versa. Datorn kanske inte kan känna igen musmottagaren om den ansluts och kopplas bort igen upprepade gånger med korta intervall.

Styra din datormus från fjärrkontrollen

Du kan styra din datormus från fjärrkontrollen.

Page / -Tangent:

rullar fönstrets visningsområde eller går till föregående eller nästa bild i PowerPoint på din dator.

L Click-tangent: fungerar som vänster musknapp.

R Click-tangent: fungerar som höger musknapp.

OBSERVERA:

• När du styr datorn med tangenten ▲▼◀ eller ▶ och menyn visas, påverkas både menyn och muspekaren. Stäng menyn och använd musfunktionen.
• Tangenterna Page ▽ och △ fungerar inte med PowerPoint för Macintosh.

Om dra och släpp-läge

Genom att klicka på L Click- eller R Click-tangenten i två eller tre sekunder och sedan släppa den, ställs dra-ochsläpp-läget in och dra-och släpp-åtgården kan utföras enkelt genom att trycka på ▲▼◀▶-tangenten. Tryck på L Click- (eller R Click)-tangenten för att släppa alternativet. Tryck på L Click- (eller R Click)-tangenten för att avbryta.

TIPS: Du kan ändra pekarhastigheten i dialogrutan för musegenskaper i Windows. För närmare anvisningar, se användardokumentationen eller online-hjälpen som medföljer din dator.

⑦ Använda datorns musfunktioner från projektorns fjärrkontroll via USB-kabeln (fjärrmusfunktionen)

Den inbyggda fjärrmusfunktionen låter dig styra din dators musfunktioner från den medföljande fjärrkontrollen när projektorn är ansluten till en dator via en USB-kabel (kompatibel med USB 2.0-specifikationer, säljs i handeln).

Fjärrmusfunktionen fungerar för Computer 1 eller Computer 2-ingången medan datorskärmen visas.

Fjärrmusfunktionen fungerar inte när du fryser eller förstorar en bild.

- När en USB-kabel används för att ansluta projektorn och datorn, startas också USB-skärmfunktionen. (→ sid. 36)

OBSERVERA:

• USB-kabeln måste stödja USB 2.0-specifikationerna.
• Musfunktionen kan användas med följande operativsystem:

Windows 7, Windows XP eller Windows Vista

• Om musmarkören inte rör sig på rätt sätt i äldre versioner än SP2 av Windows XP, ska du göra följande:
  Avmarkera kryssrutan för pekarprecision under mushastighetsreglaget i dialogrutan för musegenskaper [Pekaralternativsfliken].
• Vänta minst 5 sekunder efter att ha kopplat bort USB-kabeln innan den ansluts igen och vice versa. Datorn kanske inte kan känna igen USB-kabeln om den ansluts och kopplas bort igen upprepade gånger med korta intervall.

OBSERVERA:

- Använd en USB-kabel för att ansluta projektorn till datorn, efter att du slagit på datorn. Om du inte gör det kan det hända att det inte går att starta datorn.

Styra din datormus från fjärrkontrollen

Du kan styra din datormus från fjärrkontrollen.

Page ∇/△-tangent....rullar fönstrets visningsområde eller går till föregående eller nästa bild i PowerPoint på din dator.

- När du styr datorn med tangenten ▲▼◀ eller ▶ och menyn visas, påverkas både menyn och muspekaren. Stäng menyn och använd musfunktionen.

TIPS: Du kan ändra pekarhastigheten i dialogrutan för musegenskaper i Windows. För närmare anvisningar, se användardokumentationen eller online-hjälpen som medföljer din dator.

⑧ Projicera din dators skärmbild från projektorn via USB-kabeln (USB-skärm)

Om en USB-kabel (kompatibel med USB 2.0-specifikationer, säljs i handeln) används för att ansluta en dator till projektorn kan du sända datorskärmens bild till projektorn för visning. Påslagning och avstängning och val av källa för projektorn kan utföras från din dator utan att ansluta en datorkabel (VGA).

OBSERVERA:

• För att göra USB-SKÄRM tillgängligt i Windows XP måste Windows-användarkontot ha "Administratörsrättigheter".
• USB-skärmen använder Projection Utility-funktioner som finns på CD-ROM (→ sid. 155).

Projection Utility installeras dock inte på din dator när du startar USB-skärmen. Detta beror på att USB-skärmen endast kör projektorns program.

- USB-skärmen fungerar inte i [ENERGISPAR] för [STANDBY-LÄGE]. (→ sid. 99)

1. Starta datorn.

1. Anslut projektorns nätkabel till vägguttaget och sätt projektorn i standby-läge.

- Öppna projektorns linsskydd.

1. Använd USB-kabeln för att ansluta datorn till projektorn.

Meddelandet "Projektorn är i standby-läge. Vill du ansluta den?" visas på datorskärmen.

- Projection Utility kontrollfönster visas längst upp på skärmen.

OBSERVERA: Beroende på datorns inställningar kan fönstret "Spela upp automatiskt" visas när datorn upptäcker anslutningen till projektorn. Om detta sker, klicka på fönstret "Starta USB-skärmen".

4. Klicka på "Ja".

Projektorn slås på och meddelandet "Projektorn görs redo. Var god vänta." visas på datorskärmen. Detta meddelande försvinner efter några sekunder.

5. Använda kontrollfönstret.

(1) (Källa) ...... Väljer en ingångskälla för projektorn.
(2) (Bild)...... Slår av och på funktionerna AV-MUTE (avstängning av bilden), FREEZE (frysa en bild), och Geometric Correction Tool (GCT).
(3) (Ljud) ...... Slår på och av AV-MUTE (avstängning av ljudet), spelar ljudet och höjer och sänker volymen.
(4) ? (Etc) ...... Använder "Uppdatering", "HTTP-server"*, "Inställningar" och "Information".

* HTTP-server kan inte väljas när en USB-kabel är ansluten.

(5) ⏻ (Avsluta) .... Avsluta Projection Utility. Du kan också stänga av projektorn samtidigt.
(6) ? (Hjälp) ...... Visar hjälpen för Projection Utility.

⑨ Kontrollera projektorn med hjälp av en HTTP-webbläsare Översikt

HTTP-serverfunktionen erbjuder inställningar och funktioner för:

1. Inställning för trådbundet/trådlöst nätverk (NETWORK SETTINGS)

En trådlös USB-nätverksenhet (säljs separat) krävs för att använda en trådlös nätverksanslutning. (→ sid. 139)

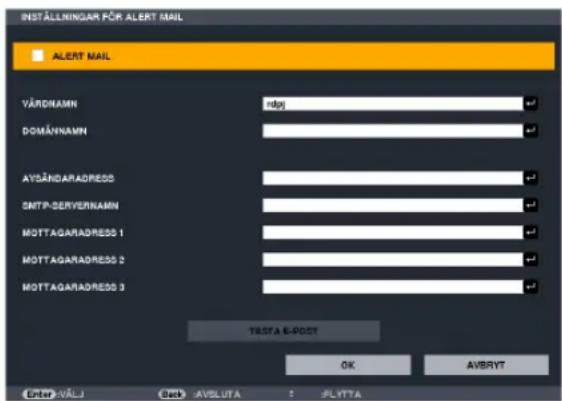

2. Ställa in Alert Mail (ALERT MAIL)

När en projektor är ansluten till ett trådbundet/trådlöst nätverk sänds information om tid för lampbyte eller felmeddelanden via e-post.

3. Använda projektorn

På- och avstängning av strömmen, välja ingång, volymkontroll och bildjusteringar är möjliga att utföra.

4. Konfigurera inställningarna som PJLink PASSWORD

Två sätt att komma åt HTTP-serverfunktionen är tillgängliga:

- Starta webbläsaren på datorn via nätverket som är anslutet till projektorn och ange följande URL:

http:// /index.html

- Använd Projection Utility som finns på den medföljande CD-ROM.

TIPS: Den fabriksinställda IP-adressen är [DHCP ON].

OBSERVERA:

• Rådfråga din nätverksadministratör angående nätverksinställningar om du vill använda projektorn i ett nätverk.
• Visningen eller tangentresponsen kan bli långsam, eller så slutar den att fungera helt, beroende på inställningarna i ditt nätverk. Kontakta din nätverksadministratör om detta skulle hända. Projektorn svarar eventuellt inte om du trycker på tangenterna flera gånger med korta intervall. Vänta i så fall en stund och upprepa tangenttryckningarna. Om du fortfarande inte får någon respons stänger du av och sätter på projektorn igen.
• Om skärmen PROJECTOR NETWORK SETTINGS (projektorns nätverksinställningar) inte visas på webbläsaren trycker du på tangenterna Ctrl+F5 för att uppdatera den (eller rensa cacheminnet).
• Denna enhet använder "JavaScript" och "Cookies" och webbläsaren bör vara inställd på att acceptera dessa funktioner. Inställningsmetoden varierar beroende på webbläsarens version. Se de hjälpfiler och annan information som finns i din programvara.

Förberedelser före användning

Anslut projektorn till en i handeln tillgänglig nätkabel innan du börjar engagera dig i webbläsarens funktioner. (→ sid. 138) Det går eventuellt inte att använda en webbläsare som använder en proxyserver, beroende på typen av proxyserver och inställningen. Även om typen av proxyserver har en viss betydelse, kan det vara så att alternativ som faktiskt har ställts in inte visas, beroende på cacheminnets effektivitet, och inställningarna som har gjorts i webbläsaren återspeglas eventuellt inte i funktionaliteten. Vi avråder från användning av en proxyserver, såvida det inte är oundvikligt.

Adresshantering för användning via en webbläsare

Beträffande den faktiska adress som anges i adressfältet eller i URL-inmatningskolumnen vid användning av projektorn via webbläsaren, kan värddatornamnet användas som det är om namnet som motsvarar projektorns IP-adress har registrerats i domännamnservern (av en nätverksadministratör), eller om namnet har angetts i "HOSTS"-filen på den dator som används.

Exempel 1: När värdnamnet på projektorn har ställts in på "pj.ricoh.co.jp" får du åtkomst till nätverksinställningen genom att ange

i adressfältet eller URL-inmatningskolumnen.

Exempel 2: När IP-adressen på projektorn är "192.168.73.1" får du åtkomst till nätverksinställningen genom att ange

http://192.168.73.1/index.html

i adressfältet eller inmatningskolumnen för URL.

ON ...... Strömmen sätts på.

OFF ...... Strömmen stängs av.

VOLUME: Denna reglerar projektorns volym.

▲ ...... Ökar volymens justeringsvärde.

▼ ...... Minskar volymens justeringsvärde.

AV MUTE: Denna kontrollerar projektorns ljuddämpningsfunktion.

PICTURE (On) ...... Videodämpning.

PICTURE (Off) ...... Avbryter videodämpningen.

SOUND (On) ...... Ljuddämpning.

SOUND (Off) ...... Avbryter ljuddämpningen.

ALL ON ...... Dämpar alla video- och audiofunktioner.

ALL OFF ...... Avbryter dämpningen av alla video- och audiofunktioner.

PICTURE: Kontrollerar projektorns videojustering.

BRIGHTNESS ▲ ......Ökar ljusstyrkans justeringsvärde.

BRIGHTNESS ▼ ......Minskar Ijusstyrkans justeringsvärde.

CONTRAST ▲ ......Ökar kontrastens justeringsvärde.

CONTRAST ▼ ......Minskar kontrastens justeringsvärde.

COLOR SATURATION ▲ .....Ökar färgens justeringsvärde.

COLOR SATURATION ▼ .....Minskar färgens justeringsvärde.

TINT ▲ ......Ökar färgrenhetens justeringsvärde.

TINT ▼ ......Minskar färgrenhetens justeringsvärde.

SHARPNESS ▲ ......Ökar skärpans justeringsvärde.

SHARPNESS ▼......Minskar skärpans justeringsvärde.

- Funktionerna som kan kontrolleras varierar beroende på signalen som projektorn tar emot. (→ sid. 85)

SOURCE SELECT: Växlar projektorns ingång.

COMPUTER1 ......Växlar till Computer 1 In-ingången.

COMPUTER2 ......Växlar till Computer 2 In-ingången.

HDMI ......Växlar till HDMI In-ingången.

VIDEO ......Växlar till Video In-ingången.

S-VIDEO ......Växlar till S-Video In-ingången.

BILDVISARE ......Växlar till informationen på USB-minnet.

NETWORK ......Växlar till en nätverkssignal.

USB DISPLAY ......Växlar till USB-porten (PC).

PROJECTOR STATUS: Denna visar projektorns tillstånd.

LAMP LIFE REMAINING (ÅTERSTÅENDE LAMPTID)

......Visar det återstående lamplivet i procent.

LAMP TIME ......Visar hur många timmar lampan använts.

FILTER HOURS USED ......Visar hur många timmar filtret använts.

ERROR STATUS ......Visar status för fel som inträffat i projektorn.

LOGOFF: Logga av din projektor och återgå till autentiseringsskärmen (LOGON-skärmen).

NETWORK SETTINGS

- SETTINGS

WIRED LAN eller WIRELESS LAN

SETTING Ställ in för trådbundet eller trådlöst nätverk.
APPLY Utför dina inställningar för trådbundet eller trådlöst nätverk.
DHCP ON Tilldela IP-adress, nätmask och nätport automatiskt till projektorn från din DHCP-server.
DHCP OFF Ställ in projektorn på den IP-adress, nätmask och nätport som tilldelats av din nät-verksadministratör.
IP ADDRESS Ställ in IP-adressen för det nätverk som är anslutet till projektorn.
SUBNET MASK Ställ in nätmasksnumret för det nätverk som är anslutet till projektorn.
GATEWAY Ställ in standardinställningen för nätport för det nätverk som är anslutet till projektorn.
WINS Ställ in IP-adressen för din WINS-server på nätverket som är anslutet till projektorn.När [DHCP] är påslaget är detta alternativ inte tillgängligt.
AUTO DNS ON DHCP-server tilldelar automatiskt IP-adressen för DNS-servern som är ansluten tillprojektorn.
AUTO DNS OFF	Ställ in IP-adressen för DNS-servern som är ansluten till projektorn.

Inställning för TRÅDBUNDET NÄTVERK

PROFILE 1/PROFILE 2	Två inställningar kan ställas in för trådbunden nätverksanslutning. Välj PROFIL 1 eller PROFIL 2.
DISABLE	Inaktivera trådbunden nätverksanslutning

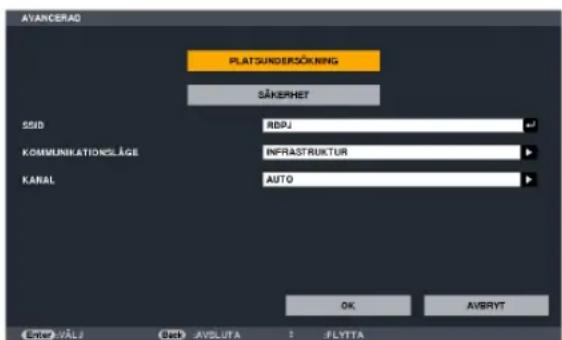

Inställning för WIRELESS LAN (separat trådlös nätverksenhet krävs)

EASY CONNECTION	Skapa ett trådlöst nätverk med hjälp av EASY CONNECTION.
SIMPLE ACCESS POINT	Ställ in projektorn för enkel acesspunkt.
WPS	Använd WPS (Wi-Fi Protected SetupTM) för att ställa in det trådlösa nätverket för projektorn.
CHANNEL Välj en kanal. De tillgängliga kanalerna varierar beroende på land och region. När du väljer [INFRASTRUKTUR], se till att projektorn och din anslutningspunkt är på samma kanal; när du väljer [ADHOC], se till att projektorn och din dator är på samma kanal.
PROFILE 1/PROFILE 2	Två inställningar kan ställas in för trådlös nätverksanslutning. Välj PROFIL 1 eller PROFIL 2.
SSID Ange en identifierare	(SSID) för trådlöst nätverk. Kommunikation kan endast ske med utrustning vars SSID matchar ditt trådlösa nätverks SSID.
SITE SURVEY Visar en lista över tillgängliga SSID för trådlösa nätverk på platsen. Välj ett SSID som du har tillgång till.
COMMUNICATION MODE	Välj kommunikationsmetod när ett trådlöst nätverk används.INFRASTRUKTUR: Välj detta alternativ vid kommunikation med utrustning som är ansluten till det trådlösa nätverket via en trådlös anslutningspunkt.ADHOC: Välj detta alternativ när ett trådlöst nätverk används för att kommunicera dire med en dator i peer-to-peer-läge.
SECURITY TYPE	Slå på eller av krypteringsläget för säker överföring. När krypteringsläget slås på, välj WEP-nyckel eller krypterad nyckel.
	DISABLE Krypteringsfunktionen slås inte på. Din kommunikation kan bli avlyssnad.
	WEP 64 bit Använder 64-bitars datalängd för säker överföring.
	WEP 128 bit Använder 128-bitars datalängd för säker överföring. Detta alternativ ger ökad säkerhet jämfört med kryptering med 64-bitars datalängd.

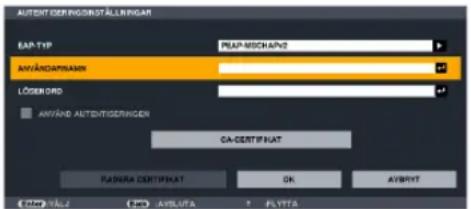

	WPA-PSK TKIP/WPA-PSK AES/WPA2-PSK TKIP/WPA2-PSK AES/WPA-EAP TKIP EAP-TLS/WPA-EAP AES EAP-TLS/WPA-EAP TKIP PEAP-MSCHAP v2/WPA-EAP AES PEAP-MSCHAP v2/WPA2-EAP TKIP EAP-TLS/WPA2-EAP AES EAP-TLS/WPA2-EAP TKIP PEAP-MSCHAP v2/WPA2-EAP AES PEAP-MSCHAP v2	Dessa alternativ ger högre säkerhet än WEP.
	OBSERVERA:WEP-inställningarna måste vara samma som för kommunikationsenheter såsom en PC eller en anslutningspunkt i ditt trådlösa nätverk.När du använder WEP är bildöverföringshastigheten långsammare.Andra krypteringsnycklar än WEP 64bit och WEP 128bit är inte tillgängliga när [ADHOC] är val från [COMMUNICATION MODE].För att installera ett digitalt certifikat, använd projektorns meny. (→ sid 112)
INDEX Välj krypteringsnyckel när du väljer [WEP 64 bit] eller [WEP 128 bit] i [SECURITY TYPE].
KEY När [WEP 64 bit] eller	[WEP 128 bit] väljs i [SECURITY TYPE]:Ange WEP-nyckel.
	Välj	Tecken (ASCII)	Hexadecimal siffra (HEX)
	WEP 64 bit	Upp till 5 tecken	Upp till 10 tecken
	WEP 128 bit	Upp till 13 tecken	Upp till 26 tecken
	När [WPA PSK-TKIP], [WPA PSK-AES], [WPA2 PSK-TKIP] eller [WPA2 PSK-AES] väljs:Ange krypteringsnyckel. Nyckellängden måste vara 8 eller större och 63 eller mindre.
USERNAME	Ställ in ett användarnamn för WPA-EAP/WPA2-EAP.

PASSWORD Ställ in ett lösenord för WPA-EAP TKIP PEAP-MSCHAP v2/WPA-EAP AES PEAP-MSCHAP v2/WPA2-EAP TKIP PEAP-MSCHAP v2/WPA2-EAP AES PEAP-MSCHAP v2.

USE DIGITAL CERTIFICATE (ANVÄND DIGITALT CERTIFIKAT)

• NAME

PROJECTOR NAME Ange	ett namn för din projektor så att datorn kan identifiera den. Projektornamnet måste vara 16 tecken eller mindre.TIPS: Projektornamnet påverkas inte även om [RESET] utförs från menyn.
HOST NAME Ange värddatornamnet för det nätverk som är anslutet till projektorn. Värddatornamnet måste vara 15 tecken eller mindre.
DOMAIN NAME Ange domännamnet för det nätverk som är anslutet till projektorn. Domännamnet måste vara 60 tecken eller mindre.

• ALERT MAIL

ALERT MAIL Detta alternativ underrättar din dator om lampbytestider eller felmeddelanden via e-postnär ett trådlöst eller trådbundet nätverk används.En bockmarkering aktiverar Alert Mail-funktionen.Om bockmarkeringen tas bort inaktiveras Alert Mail-funktionen.Exempel på ett meddelande som sänds från projektorn:The lamp and filters are at the end of its usable life. Please replace the lamp andfilters.Projector Name: Ricoh ProjectorLamp Hours Used: 100 [H]
SENDER’S ADDRESS Ange avsändarens adress.
SMTP SERVER NAME Ange SMTP-servernamnet som ska anslutas till projektorn.
RECIPIENT’S ADDRESS 1,2,3	Ange din mottagares adress. Upp till tre adresser kan anges.
TEST MAIL	Skicka ett testmail för att kontrollera att inställningarna är korrektaOBSERVERA:Om du utför ett test kanske du inte får ett Alert mail. Om detta inträffar, kontrollera att nätverksinställningarna är korrekta.Om du angav en felaktig adress under ett test kanske du inte får ett Alert mail. Om detta inträffakontrollera att mottagarens adress är korrekt.
SAVE Klicka på denna knapp för att spara inställningarna på projektorns minne.

• NETWORK SERVICE

PJLink PASSWORD Ställ in	ett lösenord för PJLink*.Lösenordet måste vara 32 tecken eller mindre. Glöm inte ditt lösenord. Kontakta din administratör om du har glömt ditt lösenord.
HTTP PASSWORD Ställ in	ett lösenord för HTTP-servern. Lösenordet måste vara 10 tecken eller mindre.

OBSERVERA: Kontakta din återförsäljare om du glömmer ditt lösenord.

*Vad är PJLink?

PJLink är ett standardprotokoll som används för att kontrollera projektorer från olika tillverkare. Detta standardprotokoll upprättades av Japan Business Machine and Information System Industries Association (JBMIA) år 2005.

Projektorn stöder alla kommandon för PJLink Klass 1.

PJLink-inställningen påverkas inte även om [RESET] används från menyn.

• CRESTRON

DISABLE Inaktiverar Crestron ControlTM.
ENABLE Aktiverar Crestron	Control.
IP ADDRESS Ställ in din IP	-adress för Crestron-servern.
IP ID Ställ in ditt IP-ID för Crestron-servern.

• INFORMATION

WIRED LAN Visar en lista över inställningar för trådbunden nätverksanslutning.

WIRELESS LAN Visar en lista över inställningar för trådlös nätverksanslutning.

UPDATE Aktiverar inställningarna efter att de har ändrats.

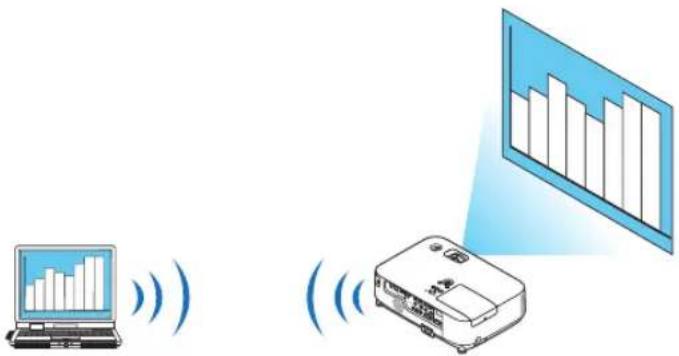

⑩ Projicera din dators skärmbild från projektorn via ett nätverk [NETWORK PROJECTOR]

Genom att välja projektorn som är ansluten till samma nätverk som din PC, kan PC-skärmbilden projiceras på duken via ett nätverk. Det behövs inte göras någon anslutning med hjälp av datorkabeln (VGA).

Tillämpliga operativsystem Windows 7 ProfessionalWindows 7 UltimateWindows 7 EnterpriseWindows Vista Home PremiumWindows Vista BusinessWindows Vista UltimateWindows Vista Enterprise
Specifikationer för hårdvara De specifikationer som rekommenderas av Microsoft för driftsmiljön för Windows 7/Windows Vista bör uppfyllas.
Nätverksmiljö Trådbunden eller trådlös nätverksmiljö som stöder TCP/IP krävs.
Skärmfärg High Color (16 bitar)	True Color (24 bitar och 32 bitar)* Inställning med 256 färger eller mindre är inte tillgängligt.

Ställa in projektorn på ingångsläge för nätverksprojektor

1. Tryck på Input-tangenten när projektorn är påslagen.

Fönstret för val av ingång visas.

Du kan även visa fönstret för val av ingång genom att trycka på Network-tangenten på fjärrkontrollen. Skärmen APPLIKATIONSMENY visas. Gå till steg 3.

1. Tryck på SELECT ▼ eller ▲-tangenten för att välja [NETWORK] och tryck sedan på Enter-tangenten.

Menyn [APPLIKATIONSMENY] visas på skärmen.

1. Välj [NÄTVERKSPROJEKTOR] från menyn [APPLIKATIONSMENY].

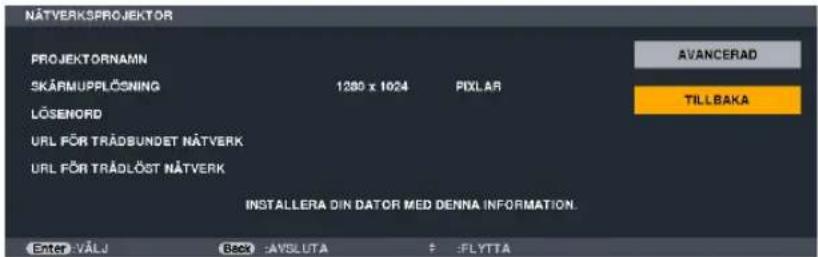

[PROJECTOR NAME/DISPLAY RESOLUTION/PASSWORD/URL] visas.

Projicera bilden med nätverksprojektor

Windows 7 / Vista

1. Klicka på [Start] på skrivbordet för Windows 7.
2. Klicka på [Alla program].
3. Klicka på [Tillbehör].
4. Klicka på [Anslut till en nätverksprojektor].

När fönstret [Tillständ att ansluta till en nätverskprojektor] visas, klicka på [Ja.].

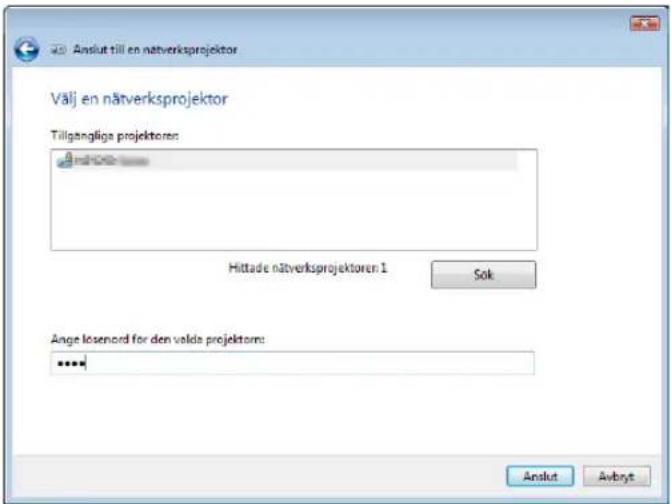

Fönstret "Ansluta till en nätverksprojektor" visas.

Meddelandet "Ange lösenordet som du valt för projektorn." visas längst ner i fönstret.

1. Mata in lösenordet i inmatningsrutan för lösenord som visas med åtgården i steg 3 på sidan 46.

8. Klicka på [Anslut].

Nätverksprojektorfunktionen fungerar och skärmen för Windows 7 projiceras från projektorn.

- Om upplösningen på din dators skärm skiljer sig från projektorns skärmupplösning kan det hända att funktionen NÄTVERKSPROJEKTOR inte fungerar. Om så är fallet kan du ändra upplösningen på datorns skärm till en lägre upplösning än den som visas i steg 3 på sid 46.

OBSERVERA: När nätverksprojektorfunktionen fungerar, ändras bakgrundsfärgen på skrivbordet till svart. När nätverksprojektorfunktionen avbryts, återställs den ursprungliga bakgrundsfärgen.

Referens: Om projektorn inte kan hittas i steg 5, klicka på [ → Ange projektorns adress]. Mata sedan in "nätverksadressen" (inmatningsexempel: http://10.32.97.61/lan) och "projektorlösenord" (inmatningsexempel: 82291627) som visas på skärmen som projektorn projicerar.

Avsluta nätverksprojektorfunktionen

1. Klicka på [Projecting: X5360N/WX5350N] i aktivitetsfältet för Windows Vista.
2. Klicka på [Disconnect].

Nätverksprojektorfunktionen avbryts.

1. Tryck på Input-tangenten på projektorn för att välja en annan ingång än [NETWORK].

Om du använder fjärrkontrollen, tryck på någon annan tangent än Network-tangenten.

⑪ Använda projektorn för att kontrollera din dator via ett nätverk [REMOTE DESKTOP]

- Genom att välja projektorn som är ansluten till samma nätverk som din PC, kan PC-skärmbilden projiceras på duken via ett nätverk.

Genom att arbeta med tangentbordet kan du sedan använda Windows 7/Windows Vista eller Windows XP på den PC som är ansluten till nätverket.

- Med fjärrskrivbordsfunktionen kan du fjärrstyra en PC som är placerad en bit ifrån projektorn.

OBSERVERA:

- [REMOTE DESKTOP]-funktionen fungerar på följande versioner av Windows.

Windows 7 Professional

Windows 7 Ultimate

Windows 7 Enterprise

Windows Vista Business

Windows Vista Ultimate

Windows Vista Enterprise

Windows XP Professional med Service Pack 3

(Observera)

• I denna bruksanvisning beskrivs den här funktionen med hjälp av Windows 7 som exempel, men Windows Vista och Windows XP Professional Service Pack 2 eller senare fungerar också med den här funktionen.
• Ett tangentbord krävs för att använda fjärrskrivbordsfunktionen.
• Fjärrskrivbordsfunktionen kan användas med ett tangentbord. Ett trådlöst tangentbord och mus fungerar bättre för hantering. Använd ett trådlöst tangentbord, en trådlös mus och en trådlös USB-mottagare (finns i handeln).
  Använd ett USB-tangentbord och USB-mus (finns i handeln).
• Ett USB-tangentbord med inbyggd USB-hubb kan inte användas med projektorn.
• Ett trådlöst tangentbord eller mus som stöder Bluetooth kan inte användas med projektorn.
• Vi garanterar inte att projektorns USB-port stöder alla USB-enheter på marknaden.

Förbered ett trådlöst tangentbord som finns i handeln (Amerikansk layoutversion).

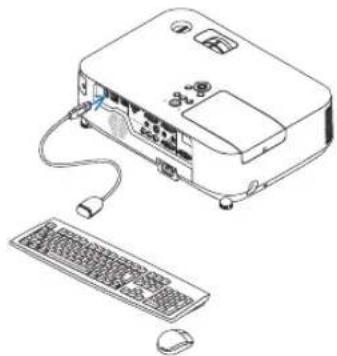

Anslut den trådlösa USB-mottagaren till projektorns USB-port (typ A). Gör alla nödvändiga inställningar för det trådlösa tangentbordet och musen.

Ställa in ett lösenord för användarkontot för Windows 7

TIPS: Om ett lösenord redan har ställts in för ett konto kan du hoppa över steg 1 till 9.

1. Klicka på [Start] på skrivbordet för Windows 7.
2. Klicka på [Kontrollpanelen].
3. Klicka på [Lägg till eller ta bort användarkonton] som visas under [Användarkonton].
4. När bekräftelsefönstret [Kontroll av användarkonto] visas, klicka på [Fortsätt].
5. Klicka på [Administratör].
6. Klicka på [Skapa ett lösenord].
7. Ange lösenordet i rutan [Nytt lösenord].
8. Ange samma lösenord i rutan [Bekräfta nytt lösenord] som det i steg 7.
9. Klicka på [Skapa ett lösenord].

Administratören ändras till [Lösenordsskydd].

Ställa in fjärråtkomst

1. Klicka på [Start] på skrivbordet för Windows 7.
2. Klicka på [Kontrollpanelen].
3. Klicka på [System och säkerhet].
4. Klicka på [Tillåt fjärråtkomst] som visas under [System].
5. När bekräftelsefönstret [Kontroll av användarkonto] visas, klicka på [Fortsätt].

Fönstret [Systemegenskaper] visas.

1. Klicka på [Tillåt anslutningar från datorer som kör någon version av fjärrskrivbord (mindre säkert)], klicka [OK] i rutan för fjärrskrivbord.

Kontrollera IP-adressen på Windows 7

1. Klicka på [Start] på skrivbordet för Windows 7.
2. Klicka på [Kontrollpanelen].

3. Klicka på [Visa nätverksstatus och aktiviteter] som visas under [Nätverk och Internet].

4. Klicka på [Visa status] som visas i blått till höger om [Anslutning till lokalt nätverk] i fönstret.

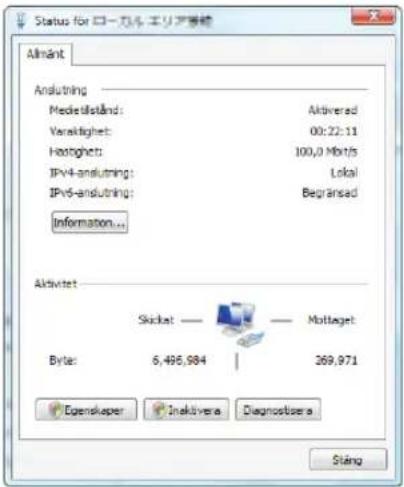

Fönstret [Status för anslutning till lokalt nätverk] visas.

1. Klicka på [Detaljer...].

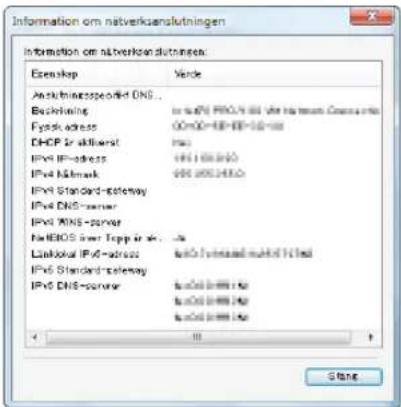

Skriv ner värdet för "IPv4 IP-Adress" (xxx.xxx.xxx.xxx) som visas.

1. Klicka på [Stäng].

2. Klicka på [X] uppe till höger i fönstret.

Systemet går tillbaka till skrivbordet.

Starta fjärrskrivbordsfunktionen

1. Tryck på Input-tangenten när projektorn är påslagen.

Fönstret för val av ingång visas.

Du kan även visa fönstret för val av ingång genom att trycka på Network-tangenten på fjärrkontrollen. Skärmen NETWORK visas. Gå till steg 3.

1. Tryck på SELECT ▼ eller ▲-tangenten för att välja [NÄTVERK] och tryck sedan på Enter-tangenten. Menyn [NÄTVERK] visas.

1. Använd det trådlösa skrivbordet för att välja [ANSLUTNING TILL FJÄRRSKRIVBORD] från menyn [NÄTVERK]. Fönstret [ANSLUTNING TILL FJÄRRSKRIVBORD] visas.

1. Använd det trådlösa tangentbordet för att ange IP-adressen för Windows 7 och klicka på "ANSLUTNING". Inloggningsskärmen för Windows 7 visas i skärmen som projektorn projicerar.

2. Använd det trådlösa tangentbordet för att ange användarlösenordet och tryck på "Enter".

Fjärrskrivbordsfunktionen aktiveras.

Skrivbordet för Windows 7 visas i skärmen som projektorn projicerar.

Logga ut datorn.

Använd det trådlösa tangentbordet som är anslutet till projektorn för att använda Windows 7.

OBSERVERA. När projiceringen görs med fjärrskrivbordsfunktionen, ändras skrivbordets bakgrundsfärg till svart.

Avsluta fjärrskrivbordsfunktionen

1. Använd det trådlösa tangentbordet för att klicka på [Start] på skrivbordsskärmen som projektorn projicerar.
2. Klicka på [X] till höger om startmenyn.

Fjärrskrivbordsfunktionen avbryts.

1. Tryck på Input-tangenten på projektorn för att välja en annan ingång än [NETWORK].

Om du använder fjärrkontrollen, tryck på någon annan tangent än Network-tangenten.

TIPS:

Ställa in [AVANCERAD] i REMOTE DESKTOP

Om du klickar på [AVANCERAD] visas skärmen [AVANCERAD].

Om du gör inställningar i [AVANCERAD] kan du visa skrivbordsbakgrunden, eller aktivera fönsteranimeringsfunktionen vid användning av fjärrskrivbordet. Om du gör det kommer dock skärmens eller musens responstid att förlängas.

Om skärmens eller musens responstid förlängs, försök en eller flera av följande åtgärder:

DESKTOP BACKGROUND: Ta bort markeringen för visning av skrivbordsbakgrunden i monokrom.

MENU AND WINDOW ANIMATION: Ta bort markeringen för att avaktivera meny- och fönsteranimering.

THEMES: Ta bort markeringen för att inte visa teman.

SHOW CONTENTS OF WINDOW WHILE DRAGGING: Ta bort marking för att visa endast fönsterrutan vid dra och släpp.

4. Använda bildvisaren

① Vad du kan göra med bildvisaren

Med bildvisarfunktionen kan du visa bilder eller filmer som finns sparade på ett USB-minne, på projektorn eller i en delad mapp på en dator som är ansluten till nätverket.

Bildvisaren har följande egenskaper.

- När ett separat sålt USB-minne med lagrade bildfiler ansluts till projektorns USB-port (typ A), kan bildvisaren användas för att visa filerna på USB-minnet.

Även om ingen dator finns tillgänglig kan presentationer utföras enkelt med projektorn.

• Filmfiler med ljud kan spelas upp.
- Bilder och filmer som finns sparade i en delad mapp på en dator som är ansluten till ett nätverk kan visas.

En dator med "Mediedelning" för Windows Media Player 11 aktiverat, kan användas som en mediaserver.

Grafiska format som stöds

Format Filnamnstillägg
JPEG .jpg, .jpe, .jpeg (CMY	K stöds inte.)
BMP .bmp (bit field stödjs inte)
PNG .png (sammanflätad P	NG och α kanal-PNG stöds inte.)
GIF .gif (sammanflätad GIF	, transparent GIF och animerad GIF stöds inte.)

* Om en bild som inte stöds väljs, visas -ikonen.

OBSERVERA:

Maximalt antal pixlar i bilder som kan visas:

• Progressiv JPEG: 1280 × 1280
- GIF: 1280 × 1280
- Övriga: 4000 × 4000

Filmfiler som stöds

Filnamnstillägg Komprimerings-/expansionsmetod för video	Komprimerings-/expansionsmetod för audio
.mpg, .mpeg. MPEG2 MPEG Audio Layer2
	MPEG Audio layer3
.wmv VC-1/WMV9	WMA9-standard
.mp4	H.264/AVC	AAC-LC

Krav för uppspelning:

Upplösning: 320 × 240 to 1280 × 720

Bildhastighet för video: upp till 30 bps

Bithastighet: upp till 15 Mbit

Samplingshastighet för audio: upp till 48 kHz

Kanal: upp till 2-kanalsstereo

Bithastighet för audio: upp till 256 Kbps

Max. filstorlek: upp till 2 GB

OBSERVERA:

• Filmfiler som konverterats med hjälp av video-/audio-format som inte stöds av den här projektorn kan inte spelas upp. I detta fall visas ingen ikon för att visa att uppspelning inte är möjlig.
• Filer med Digital Rights Management (DRM)-skydd kan inte spelas upp.
• Det kan hända att vissa av filmfilerna som uppfyller ovanstående krav inte kan spelas upp.
• videofiler med WMV-format visas med ett bildförhållande på 1 till 1 oavsett dess ursprungliga bildförhållande.
• Den typ av filer som kan spelas upp på mediaservern är grafik- och filmfiler. I Windows Media Player 11 (Windows XP/Windows Vista) kan inte mp4-filer spelas upp.

- Var noga med att endast använda ett USB-minne formaterat med FAT-, exFAT-, FAT32- eller FAT16-filsystem.

Projektorn stöder inte NTFS-formaterade USB-minnen.

Om projektorn inte känner igen ditt USB-minne, kontrollera att formatet stödjs.

För att formatera ditt USB-minne i datorn, se det dokument eller den hjälpfil som medföljer Windows.

- Vi garanterar inte att projektorns USB-ingång stöder alla USB-minnen på marknaden.

Anmärkningar gällande delade mappar och mediaservrar

• Det kan hända att filer från en delad mapp eller mediaserver inte projiceras om säkerhets- eller antivirusprogramvara är installerad på din dator.

• Öppna följande brandväggsportar:

• Mediaserver

Portnummer Protokoll
1900 UDP
2869 TCP
10243 TCP
10280-10284 UDP

• Delad mapp

Portnummer Protokoll
137 UDP/TCP
138 UDP/TCP
139 UDP/TCP
445 UDP/TCP

• Ställ in din dator för delning och säkerhet så att åtkomst ges till filer i den delade mappen och ställ in säkerhets- eller antivirusprogram så att åtkomst ges till filer i den delade mappen. Kontakta din nätverksadministratör för mer information.
• Det kan hända att filmfiler i en delad mapp eller mediaserver inte spelas upp som de ska beroende på din nätverskmiljö eller bithastigheten på filen.

OBSERVERA

- Följande åtgärder kan inte utföras med tangenterna på projektorn när skärmen BILDVISARE (t.ex. enkelbildsskärmen och minia-tyrbildsskärmen) visas.

• Keystonekorrigering med ▲ eller ▼-tangenten
• Autojustering med Auto Set-tangenten

• Volymkontroll med tangenten ◀ eller ▶

• Det går inte att frysa bilden med FREEZE-, ASPECT- eller Auto Set-tangenten på fjärrkontrollen när skärmen BILDVISARE (bild-spelskärmen och miniatyrbildskärmen) visas.

• Om [RESET] → [ALLA DATA] utförs från menyn återställs inställningarna för bildvisarens verktygsfält till standardinställningarna.

② Förbereda presentationsmaterial

1. Skapa ditt presentationsmaterial och spara det på din dator i ett filformat som stöds.
2. Spara en fil på din disk.

För att spara en fil på ditt USB-minne:

Använd Windows Utforskaren för att kopiera filen till ditt USB-minne.

För att placera en fil i en delad mapp som du skapat på din dator, se sida 69.

För att använda "Media Sharing" i Windows Media Player 11, se sida 73.

③ Projicering av bilder som lagrats på ett USB-minne

Detta avsnitt förklarar bildvisarens grundläggande funktioner.

Förklaringen visar proceduren när bildvisarens verktygsfält är inställt på standardinställningarna.

Förberedelser: Innan du startar bildvisaren, lagra bilder på USB-minnet med hjälp av din dator.

Starta bildvisaren

1. Sätt på projektorn. (→ sid. 14)

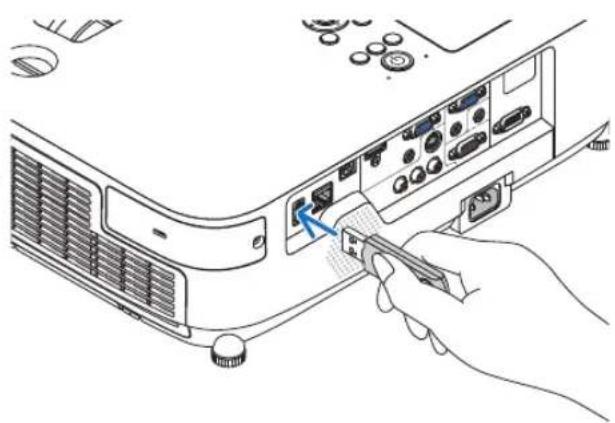

2. Sätt in USB-minnet i projektorns USB-port.

OBSERVERA:

- Ta inte bort USB-minnet från projektorn medan dess lysdiod blinkar. Det kan leda till förstörda data.

TIPS:

Du kan sätta in ett USB-minne i projektorn när skärmen med listan med diskar visas.

3. Tryck på Input-tangenten för att välja [BILDVISARE].

Ett tryck på Input-tangenten visar skärmen för att välja källa.

Ett par ytterligare tryck på Input-tangenten visar skärmen med listan med diskar.

Ett annat sätt att välja [BILDVISARE] är att trycka på Viewer -tangenten på fjärrkontrollen.

TIPS:

• För mer information om skärmen med listan med diskar, se sida 61.
• För att visa grafik i en delad mapp, se sida 69; för att visa stillbilder eller filmfiler på en mediaserver, se sida 73.

4. Tryck på ►-tangenten för att välja "USB1" och tryck på Enter-tangenten.

"USB1"-miniatyrbildsskärmen visas.

TIPS:

- För mer information om miniatyrbildsskärmen, se sida 63.

5. Använd tangenten ▲▼◀ eller ▶ för att välja en ikon.

- Symbolen → (pil) till höger visar att det finns fler sidor. Om du trycker på tangenten Page ▽ (sida ner) visas nästa sida, om du trycker på tangenten Page △ (sida upp) visas föregående sida.

6. Tryck på Enter-tangenten.

Åtgärderna varierar beroende på den valda filen.

- Stillbild

Den valda bilden visas.

Tangenten ◀ eller ▶ kan användas för att välja nästa (höger) bild eller föregående (vänster) bild på miniatyrbildsskärmen.

- Om Enter-tangenten trycks in visas kontrollreglaget som används för att välja eller rotera en bild.(→ sid. 64)

Efter att uppspelningen avslutats blir skärmen svart. Tryck på Back-tangenten för att gå tillbaka till miniatyrbildsskärmen.

- Om Enter tangenten trycks in visas filmens kontrollreglage som du kan använda för att pausa, snabbspola framåt och andra åtgärder.

7. Avlägsna USB-minnet från projektorn.

Återgå till skärmen för listan med diskar. Se till att lysdioden på USB-minnet inte blinkar innan det tas bort.

OBSERVERA: Om du tar bort USB-minnet från projektorn när en bild visas kanske projektorn inte fungerar korrekt. Om detta skulle ske, stäng av projektorn och koppla ur nätkabeln. Vänta 3 minuter och koppla sedan in nätkabeln och sätt på projektorn igen.

Avsluta bildvisaren

1. Tryck på Input-tangenten för att välja en annan källa än [BILDVISARE].

Ett tryck på Input-tangenten visar skärmen för att välja källa.

Ett par ytterligare tryck på Input-tangenten visar en annan källa.

- För att avsluta bildvisaren med fjärrkontrollen, välj en annan källa än [BILDVISARE].

Namn och funktioner på Bildvisarskärmen

Bildvisaren har tre skärmar: Skärmen med disklistan, Miniatyrbildsskärmen och Enkelbildsskärmen.

Markör (gul) Markör (gul)
Meny Meny

Information om sökväg

Diskinformation/Filinformation

* Åtgärderna för stillbild en skiljer sig åt från de för filmer.

- Skärmen med disklistan

Visar en lista med diskar som är anslutna till projektorn.

Använda menyn

- Använd ▼ eller ▲ -tangenten för att flytta markören upp eller ner. Välj menyposten och tryck på Entertangenten för att visa undermenyn.

Använda skärmen med disklistan

1. Tryck på ▶ -tangenten för att flytta markören till disklistan.

(Använd ◀ eller ►-tangenten för att växla mellan menyn och disklistan.)

Tryck på ▼ eller ▲-tangenten för att välja en typ av disk; tryck på ◀ eller ▶-tangenten för att välja disken som är ansluten till projektorn.

1. Välj disken och tryck på Enter-tangenten för att växla till minibildsskärmen för den valda disken.

Funktioner

Namn Beskrivning
	REFRESH Visar ytterligare mediaservrar på skärmen med enhetslistan.
	OPTIONS (ALTERNATIV) Öppnar menyn OPTIONS (ALTERNATIV).
		BILDSPELSINSTÄLLNINGStäller in bilder. (→ sid. 66)
		FILMINSTÄLLNING Ställer in filmfiler. (→ sid. 67)
		INSTÄLLNING AV AU-TO-UPPSPELNINGStäller in auto-uppspelning. (→ sid. 67)
		SHARED FOLDER Ställer in en delad mapp. (→ sid. 69)
		MEDIASERVER Ställer in en mediaserver. (→ sid. 73)
		RETURN (ÅTERGÅ) Stänger menyn OPTIONS (ALTERNATIV).
	SYSTEM SETTING Växlar till menyn systeminställningar. Se trådbundet nätverk, trådlöst nätverk, WPS, nätverksinformation, mus och tangentbord i "9 Aplikationsmeny". (→ sid. 105)
	USB Visar ikonen för ett USB-minne som är isatt i projektorns USB-port.
	SHARED FOLDER Visar upp till fyra diskar i en dator ansluten till ett nätverk (ställs in för att ansluta en delad mapp).* Se sida 69 för information om att ansluta en delad mapp till projektorn.
	MEDIA SERVER Visar upp till fyra diskar i en dator ansluten till ett nätverk (ställs in för att ansluta en mediaserver).* Se sida 73 för information om att ansluta en mediaserver till projektorn.
Information om sökväg		Visar en mapps eller fils placering.
Diskinformation		[Exempel]USB1Visar disken.314 MB LEDIGT/492 MBVisar ledigt utrymme och diskens kapacitet. (Endast USB)
Menyguide		Visar en beskrivning av en vald meny.
Tangentguide		Visar information om tangenter.

* Det visas med tresiffrigt nummer (avrundat uppåt)

OBSERVERA:

När menyn OPTIONS (ALTERNATIV) visas kommer skärmen med disklistan eller miniatyrbildsskärmen inte visas. För att visa den, välj [RETURN]-ikonen och tryck på Enter-tangenten.

- Miniatyrbildsskärm

Visar en lista på mappar, miniatyrbilder och ikoner i den disk som valts på skärmen med disklistan.

Använda menyn

- Använd ▼ eller ▲ -tangenten för att flytta markören upp eller ner. Välj menyposten och tryck på Entertangenten för att visa menyn eller inställningsskärmen.

Använda miniatyrbildsskärmen

1. Tryck på ►-tangenten för att flytta markören till miniatyrbildsskärmen när menyn OPTIONS (ALTERNATIV) inte visas.
2. Tryck på ▼, ▲, ◀ eller ►-tangenten för att välja en fil eller mapp.
3. Tryck på Enter-tangenten för att starta bildspel eller uppspelning av den valda filen. Om en mapp väljs visas dess miniatyrbildsskärm.

Funktioner

Namn Beskrivning
	UP (UPP) Går upp en menynivå.
	THUMBNAIL (MI-NIATYRBILD)	Växlar två displayer mellan miniatyrbild och ikon.
	SORT SETTING Flyttar om mappar eller filer.
	DRIVE LIST (DISKLISTA)	Återgår till skärmen med disklistan.
	OPTIONS (AL-TERNATIV)	Ändrar till menyn OPTIONS (ALTERNATIV).
	SYSTEM SET-TING	Öppnar menyn systeminställningar.
Scroll-list Miniatyrbildsskärmen visar 12 filer med 4 gånger 3. Om miniatyrbildsskärmen har tolv eller fler filer eller mappar visas scroll-listen på högra sidan. Använd Page ▼ eller Page ▲- tangenten för att bläddra hela skärmen ner eller upp.
Information om sökväg Visar en mapp eller fils placering.
Miniatyrbildsinformation [Exempel]
Menyguide	Visar en beskrivning av en vald meny.
Tangentguide	Visar information om tangenter.

TIPS:

• Om en bild som inte stöds väljs, visas ikonen [?].
• Maximalt antal bilder som kan visas är 300 på miniatyrbildsskärmen, inklusive antalet mappar.
• Om ett filnamn eller sökväg till en mapp är längre än specificerat visas det utan tecknen i mitten eller sökvägen.

Exempel: "123456789.jpg" visas som "123..789.jpg".

- Enkelbildsskärm (stillbild/film)

Spelar upp en fil som valts från en lista med miniatyrbilder eller ikoner.

Använda kontrollreglaget

• Kontrollreglaget visas endast när en stillbild och en filmfil har valts.

• Kontrollreglaget för stillbilder skiljer sig åt från det för filmfiler.

• Om Enter-tangenten trycks in på enkelbildsskärmen visas kontrollreglaget längst ner på skärmen.

• Använd ◀ eller ►-tangenten för att välja en fil och tryck på Enter-tangenten.

- Den valda funktionen utförs.

Funktioner hos kontrollreglaget för stillbilder

Namn Beskrivning
	PREV Går till	baka till föregående bild
	PLAY Spelar	upp bilden. Denna tangent används också för att stoppa eller starta upspelningen av en bild.
	NEXT Går till	nästa bild.
	RIGHT Roterar	bilden 90° medurs.För att avbryta, välj en annan mapp.
	LEFT Roterar	bilden 90° moturs.För att avbryta, välj en annan mapp.
		BEST FIT	Visar bilden med projektorns maximala upplösning som bildförhål-lande.
		ACTUAL SIZE	Visar bilden i dess verkliga storlek.
	CLOSE	Stänger kontrollreglaget.Du kan också trycka på Back-tangenten för att stänga kontrollreglaget.
	END	Stoppar upspelningen av bilder eller bildspel och stänger kontrollreglaget för att återgå till miniatyrbildsskärmen.

Funktioner hos kontrollreglaget för filmer

Namn Beskrivning
	PREV Går tillbaka till början av en filmfil.·Går tillbaka till början av föregående filmfil om det utförs direkt efter att uppspelningen startat.
FR Snabbspolar en filmfil bakåt i ungefär 7 sekunder.
PLAY/PAUSE		PLAY Spelar	upp en filmfil.
		PAUSE Stoppar uppspelningen av en filmfil.
	FF Snabbspolar en filmfil framåt i ungefär 7 sekunder.
[6DS7]	NEXT Går till början av nästa filmfil.
	TIME Visar förfluten tid för uppspelning eller paus.
SIZE		BEST FIT Visar bilden med projektorns maximala upplösning som bildförhållande.
		ACTUAL SIZE	Visar bilden i dess verkliga storlek.
	CLOSE Stänger kontrollreglaget.·Du kan också trycka på Back-tangenten för att stänga kontrollreglaget.
	END	Stoppar uppspelningen av filmen och stänger kontrollreglaget för att återgå till miniatyrbilds-skärmen.

Inställningsalternativ för Bildvisaren

Ställer in stillbilder eller bilder.

Namn Alternativ Beskrivning
SKÄRMSTORLEK BEST	FIT Visar bilden med projektorns maximala upplösning som bildför-hållande.
	ACTUAL SIZE Visar bilden i dess verkliga storlek.
AVSPELNINGSLÄGE	MANUELL Väljer manuell uppspelning.
	AUTO Väljer automatisk uppspelning.
VISNINGSINTERVALL	5 - 300 sekunder Specificerar tidsintervallet när [AUTO] är valt för AVSPELNINGS-LÄGE.
UPPREPA Bockmarkering	Slår på eller av upprepa-funktionen.

TIPS

- För att spela upp en eller flera bilder, placera dessa filer i en mapp.

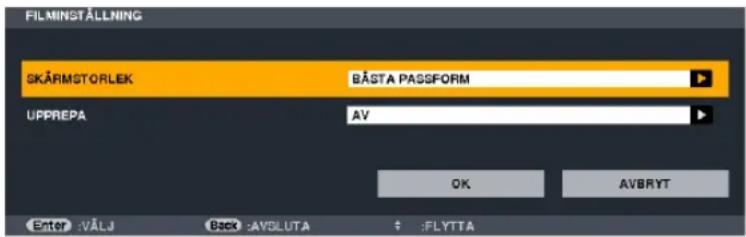

• FILMINSTÄLLNING

Ställer in funktionerna för en filmfil.

Namn Alternativ Beskrivning
SKÄRMSTORLEK BEST	FIT Visar bilden med projektorns maximala upplösning som bildför-hållande.
	ACTUAL SIZE Visar bilden i dess verkliga storlek.
UPPREPA OFF Slår på	eller av upprepa-funktionen.
	ONE REPEAT Upprepar endast en fil.
	ALL REPEAT Upprepar alla filer i den aktuella mappen.

TIPS

- Om [REPEAT] slås på visas en svart skärm i pausen mellan filmer.

- INSTÄLLNING AV AUTO-UPPSPELNING

Ställer in automatisk uppspelning för bildspel när en USB-minnesenhet sätts in i projektorns USB-port, eller när [BILDVISARE] är valt för [INDATA].

Namn Alternativ Beskrivning
STARTA AUTOMA-TISKT	AV	—
	PICTURE Spelar upp den först hittade stillbilden på en disk.
	FILM	Spelar upp den först hittade filmfilen på en disk.

TIPS

• Automatisk uppspelning fungerar annorlunda när en USB-minnesenhet sätts in i projektorns USB-port jämfört med när [BILDVI-SARE] är valt för [INDATA].
• Automatisk uppspelning startar för den först funna filen som stöder den filtyp som ställts in för automatisk uppspelning. Filen söks efter i enhetens rotkatalog eller lägre nivåer.
• När [BILDVISARE] är valt för [INDATA] spelas den sist valda filen upp automatiskt om den hittas, eller så söks den senast valda mappen igenom och den först funna filen spelas upp automatiskt.
  För att spela upp en filmfil på ett USB-minne automatiskt, spara bara en filmfil eller ändra namnet så att den söks först.

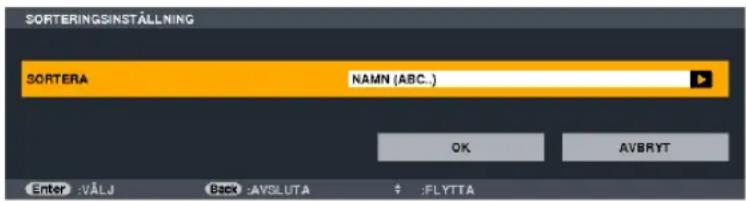

- SORT SETTING

Ställer in ordningen för visning av miniatyrbilder eller bilder.

Namn Alternativ Beskrivning
SORT NAME (ABC..) V	sar filerna alfabetiskt efter namn i stigande ordning.
	NAME (ZYX..) Visar filerna alfabetiskt after namn i fallande ordning.
	EXT. (ABC..) Visar filerna alfabetiskt efter filtillägg i stigande ordning.
	EXT. (ZYX..) Visar filerna alfabetiskt efter filtillägg i fallande ordning.
	DATE (NEW) Visar filerna i omvänd kronologisk ordning.
	DATE (OLD) Visar filerna i kronologisk ordning.
	SIZE (BIG) Visar filerna i fallande ordning efter filstorlek.
	SIZE (SMALL) Visar filerna i stigande ordning efter filstorlek.

④ Projicera data från en delad mapp

Förberedelse

Projektorn: Anslut projektorn till nätverket.

Datorn: Placera de filer du vill projicera i en delad mapp och notera mappens sökväg. Memorera eller skriv ner sökvägen för framtida bruk.

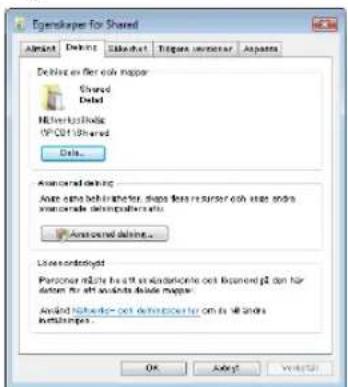

• För att dela en mapp, se användarhandboken eller hjälpfilen som medföljer din Windows-dator.
• Använd ett tangentbord för att namnge den delade mappen med alfanumeriska tecken.
• För att ansluta den delade mappen utanför delnätet, ställ in [WINS CONFIGURATION] i [NÄTVERKSINSTÄLLNINGAR] från menyn.
  • Digital signatur (SMB-signatur) stöds inte.

Ansluta projektorn till en delad mapp

1. Tryck på Viewer-tangenten på fjärrkontrollen.

Fönstret med en lista över enheter visas.

- Du kan även starta BILDVISAREN genom att trycka på Input-tangenten på projektorhöljet några gånger. (→ sid. 16)

2. Visar menyn [OPTIONS (ALTERNATIV)].

Tryck på tangenten ▼ för att välja

(OPTIONS (ALTERNATIV))-ikonen och tryck på Enter-tangenten.

- När menyn OPTIONS (ALTERNATIV) visas kommer listan över diskar inte visas.

3. Visa skärmen [DELAD MAPP].

Tryck på ▼-tangenten för att välja (SHARED FOLDER (DELAD MAPP))-ikonen och tryck på Enter-tangenten.

4. Välj ett mappnummer och plats för att aktivera den.

Tryck på ◀ eller ►-knappen för numret på en delad mapp och tryck på ▼-tangenten för att välja [AKTIVERA] och tryck sedan på Enter-tangenten.

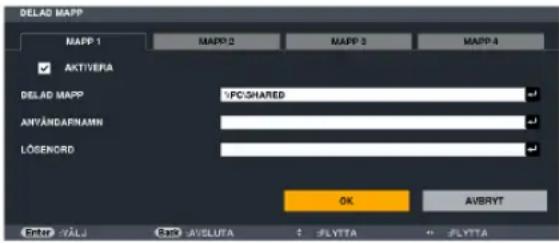

5. Ange den delade mappens sökväg, användarnamn och lösenord.

Tryck på ▼-tangenten för att välja fältet [DELAD MAPP]. Programtangentbordet visas.

För information om att använda programtangentbordet, se sida 118.

• Inget lösenord behöver anges om datorn inte är lösenordsskyddad.
• Upp till fyra delade mappar kan läggas till.
• Den maximala längden på sökvägen för en delad mapp måste vara 15 alfanumeriska tecken för datornamn och 23 alfanumeriska tecken för mappnamn.

6. Gå ur inställingen.

Tryck på ▼-tangenten för att välja [OK] och tryck sedan på Enter-tangenten. Detta stänger skärmen [SHARED FOLDER].

- Om ett felmeddelande visas är inställningarna inte korrekta. Försök igen.

Koppla ifrån en delad mapp från projektorn

- Inaktivera numret på en delad mapp som du vill koppla ifrån.

Tryck på ▼-tangenten för att välja [AKTIVERA] och tryck på Enter-tangenten för att rensa den.

TIPS:

- Anslutningsinställningar för delad mapp

Inställningar för upp till fyra mappar kan sparas.

Om projektorn startas om visas inställnings-sparade mappar med grå mappikoner på skärmen med listan över diskar.

Om en mapp med grå ikon väljs hoppas inmatningen av sökväg till mappen över.

- Om det inte går att ansluta till en delad mapp visas mappikonen med en "x"-märkning. Om detta inträffar, kontrollera dina mappinställningar.

⑤ Projicera data från en mediaserver

Förberedelse

Projektorn: Anslut projektorn till nätverket.

Datorn: Förbered bildfiler eller filmfiler för projicering och ställ in "Mediedelning" i Windows Media Player 11 eller Windows Media Player 12.

OBSERVERA:

• Både projektorn och mediaservern måste vara i samma delnät. Att ansluta till mediaservern utanför delnätet är inte möjligt.
• Typer av bilder och filmer som kan delas kan variera beroende på Windows-version.

Ställa in "Mediedelning" i Windows Media Player 11

1. Starta Windows Media Player 11.

2. Välj "Mediedelning" från "Bibliotek".

Dialogrutan för "Mediedelning" visas.

3. Markera kryssrutan "Dela ut mina media" och välj sedan OK.

En lista över enheter med åtkomst visas.

4. Välj "X5360N/WX5350N" och sedan "Tillåt".

- "X5360N/WX5350N" är ett projektornamn som specificeras i [NÄTVERKSINSTÄLLNINGAR].

5. Välj "OK".

Detta gör att bilder och video i "Bibliotek" blir tillgängliga från projektorn.

Ställa in "Mediedelning" i Windows Media Player 12

1. Starta Windows Media Player 12.

2. Välj "Stream" och välj sedan "Tillåt automatiskt enheter att spela mina medier".

3. Välj "Tillåt automatiskt alla datorer och medieenheter".

Grafik- och filmfiler i "Bibliotek" kan användas från projektorn.

Ansluta projektorn till en mediaserver

Tryck på Viewer-tangenten på fjärrkontrollen.

• Du kan även starta BILDVISAREN genom att trycka på Input-tangenten på projektorhöljet några gånger. (→ sid. 16)
• Detta startar sökningen efter en dator med "mediadelning" aktiverat i nätverket för att lägga till den till miniatyrbildsskärmens "Mediaserver".
  Du kan även göra detta genom att peka med markören på "Mediaserver" och välja [REFRESH] från minityrbildsme- nyn och trycka på Enter-tangenten.

OBSERVERA:

- Du kan automatiskt söka efter och visa upp till fyra mediaservrar med åtkomst. Enhet nummer fem eller senare kan inte visas.

(→ sid. 58)

Koppla ifrån projektorn från mediaservern

1. Visa menyn OPTIONS.

Tryck på ▼-tangenten för att välja [OPTIONS]-ikonen och tryck sedan på Enter-tangenten.

2. Visa inställningsskärmen MEDIA SERVER.

Tryck på ▼-tangenten för att välja MEDIA SERVER-ikonen och tryck sedan på Enter-tangenten.

3. Inaktivera anslutningen.

Tryck på Enter-knappen för att ta bort markeringen och inaktivera anslutningen.

Tryck på ▼-tangenten för att välja [OK] och tryck sedan på Enter-tangenten för att stänga inställningsskärmen MEDIA SERVER.

5. Använda skärmmenyn

① Använda menyerna

OBSERVERA: Skärmmenyn visas inte alltid korrekt när rörliga videobilder projiceras med radsprång (interlace).

1. Tryck på Menu-tangenten på fjärrkontrollen eller projektorhöljet för att visa menyn.

OBSERVERA: Kommandon som Enter, Back, ▲▼, ◀▶ längst ner visar de tangenter som kan användas.

1. Använd tangenterna ◀▶ på projektorhöljet eller fjärrkontrollen för att visa undermenyn.
2. Tryck på Enter-tangenten på fjärrkontrollen eller projektorhöljet för att markera det översta alternativet eller den första fliken.
3. Använd tangenterna ▲▼ på fjärrkontrollen eller projektorhöljet för att välja det alternativ du vill justera eller ställa in.

Du kan använda tangenterna ◀▶ på fjärrkontrollen eller projektorhöljet för att välja önskad flik.

1. Tryck på Enter-tangenten på fjärrkontrollen eller projektorhöljet för att visa undermenyfönstret.
2. Justera nivån, eller aktivera eller avaktivera det valda alternativet med tangenterna ▲▼◀▶ på fjärrkontrollen eller projektorhöljet.

Ändringarna lagras tills du gör nya ändringar.

1. Upprepa stegen 2–6 för att justera ytterligare ett alternativ eller tryck på Back-tangenten på fjärrkontrollen eller projektorhöljet för att lämna menybilden.

OBSERVERA: När en meny eller ett meddelande visas kan flera rader med information förloras p.g.a. signalen eller inställningarna.

1. Tryck på Menu-tangenten för att stänga menyn.

Tryck på Back-tangenten för att gå tillbaka till föregående meny.

② Menykomponenter

Menyfönstren och dialogrutorna består vanligtvis av följande komponenter:

Markering ......Visar den valda menyn eller det valda alternativet.
Fylld trekant......Visar andra möjliga val. En markerad trekant visar att alternativet är aktivt.
Flik......Visar en grupp egenskaper i en dialogruta. När du väljer en flik visas sidan den representerar.
Radioknapp....Använd denna runda knapp för att välja alternativ i en dialogruta.
Källa ...... Visar för tillfället vald källa.
Återstående tid för avstängningstimern ......Visar återstående nedräkningstid när [AVSTÄGNINGSTIMER] är förinställd.
Skjutreglage...... Visar inställningar eller åt vilket håll en justering görs.
Symbol för EKO-LÄGE ...... Visar att LAMPSTYRKA är inställt.
Nyckelsymbol ....Indikerar att [KONTROLLPANELSLÅS] är aktiverat.
Termometersymbol.... Indikerar att [LAMPSTYRKA] tvingats i läge [PÅ] eftersom den interna temperaturen är för hög.
Symbol för hög höjd över havet ......Indikerar att [FLÄKTLÄGE] ställts in på läget [HÖG HÖJD ÖVER HAVET.]
Trådlös-symbol ....Indikerar att en trådlös nätverksanslutning är aktiverad.

③ Förteckning över menypunkter

- Grundläggande menyposter visas med ett skuggat området.

Vissa menyalternativ kan inte användas för samtliga ingångskällor.

Menyalternativ Standardinställning Alternativ
INDATA	DATOR1 *
	DATOR2 *
	HDMI *
	VIDEO *
	S-VIDEO *
	BILDVISARE *
	NATVERK *
	USB -SKÄRM *
JUSTERA	BILDJUSTERING	FÖRINSTÄLLNING * 1–7
		DETALJERADE INSTÄLLN.	ALLMÄN
			REFERENS *		LJUST, PRESENTATION, VIDEO, RÖRLIG, GRAFIK, sRGB, DICOM-SIM.-LÄGE.
			GAMMA -KORRIGERING*1		DYNAMISK, NATURLIG, SVART DETALJERAD
			SKÄRM STORLEK*2	* STORT,	MEDEL, LITET
			FARG TEMPERATUR	* 5000, 6500, 7800, 8500, 9300, 10500
			DYNAMISK KONTRAST	* AV, PÅ
			BILD LÄGE * STATISK, RÖRLIG
			VIT BALANS
			KONTRAST R	0
			KONTRAST G	0
			KONTRAST B	0
			LJUSSTYRKA R	0
			LJUSSTYRKA G	0
			LJUSSTYRKA B	0
		KONTRAST
		LJUSSTYRKA
		SKÄRPA
		FÄRGMÄTTNAD
		NYANS
		RESET
	BILD ALTERNATIV	FREKVENS		*
		PHASE		*
		HORISONTALT LAGE		*
		VERTIKALT LÄGE		*
		AVSÖKNING		* 0[%], 5[%], 10[%]
		BILD FÖRHÄLLANDE		*	PJ X5360N: NORMAL, 4:3, 16:9, 15:9, 16:10, BREDZOOM, NATIVE
				*	PJ WX5350N: NORMAL, 4:3, 16:9, 15:9, 16:10, LETTERBOX (BREVLÄDEFORMAT), NATIVE
		LÄGE		0	(Finns inte på PJ WX5350N)
	AUDIO	VOLYM		11	0 - 31
INSTÄLLN	ALLMÄN	TRAPETSKORREKTION		0
		KEYSTONE SPARA		AV	AV, PÅ
		VÄGGFÄRGSKORRIGERING		AV	AV, WHITEBOARD, SVART TAVLA, GRÅ, LJUSGUL, LJUSGRÖN, LJUSBLÅ, HIMMELSBLÅ, LJUSROSA, ROSA
		LAMPSTYRKA		AUTO-EKO	STND., AUTO-EKO, EKO1
		BILDTEXT		AV	AV, CC-1, CC-2, CC-3, CC-4, T-1, T-2, T-3, T-4
		AVSTÄNGNINGSTIMER		AV	AV, 0:30, 1:00, 2:00, 4:00, 8:00, 12:00, 16:00
		SPRÅK		ENGLISH	ENGLISH, 日本語, ESPANOL, PYCCKIÍN, FRANÇAIS, PORTUGUÉS, DEUTSCH, ITALIANO, NEDERLANDS, POLSKI, ČEŠTINA, SVENSKA, SUOMI, MAGYAR, NORSK, DANSK, 中文(简体字)
	MENY	FÄRGVAL		FÄRG	FÄRG, MONOKROM
		KÄLLDISPLAY		ON	AV, PÅ
		ID-DISPLAY		ON	AV, PÅ
		EKO-MEDDELANDE		AV	AV, PÅ
		VISNINGSTID		AUTO 45 S	MANUELL, AUTO 5 S, AUTO 15 S, AUTO 45 S
		BAKGRUND PÅ/INGEN SIGN.		BLUE (BLÅ)	BLUE (BLÅ), INGEN, LOGOTYP
		FILTERMEDDELANDE		AV	AV, 100[H], 500[H], 1000[H], 2000[H]

* Asterisken (*) indikerar att standardinställningen varierar beroende på den aktuella signalen.
*1 Posten [GAMMA-KORRIGERING] är tillgänglig när ett annat alternativ än [DICOM-SIM.-LÄGE] är valt för [REFERENS].
*2 Posten [SKÄRMSTORLEK] är tillgänglig när [DICOM-SIM.-LÄGE] är valt för [REFERENS].

INSTALLATION	PROJICERINGSLÄGE STND. STND., TAK, BAKRE, BAKRÉ, TAK FRAM
	KONTROLLPANELSLÄS AV AV, PÅ
	SÄKERHET AV AV, PÅ
	KOMMUNIKATIONSHAST. 9600bps 4800bps, 9600bps, 19200bps, 38400bps
	FJÄRRKONTROLLSENSOR FRAM/BAK FRAM/BAK, FRAM, BAK
	KONTROLL-ID	KONTROLL-ID-NUMMER	1 1-254
		KONTROLL-ID AV AV, PÅ
	TESTMÖNSTER
	NÄTVERKSINSTÄLLNINGAR			TRÄDBUNDET NATVERK, TRÄDLÖST NATVERK, WPS, NÄTVERKS INFORMATION, PROJEKTORNAMN, DOMÄN, ALERT MAIL, NÄTVERKSSERVICE
ALTERNATIV(1)	AUTOMATISKT NORMAL AV, NORMAL, FIN
	FLÄKTLÄGE AUTO AUTO, HÖG, HÖG HÖJD ÖVER			HAVET
	VÄLJA SIGNAL	DATOR1	RGB/KOMPONENT	RGB/KOMPONENT, RGB, KOMPONENT
		DATOR2	RGB/KOMPONENT	RGB/KOMPONENT, RGB, KOMPONENT
		VIDEO	AUTO	AUTO, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, SECAM
		S-VIDEO	AUTO	AUTO, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, SECAM
	WXGA-LÄGE		PJ X5360N: AV PJ WX5350N: PÅ	AV, PÅ
	DEINTERLACE		PÅ	AV, PÅ
	HDMI-INSTÄLLNINGAR	RGB-INTERVALL AUDIOVAL	AUTO. AUTO., MAX, STND. HDMI, DATOR2	HDMI, DATOR2
	PIP		PÅ	AV, PÅ
	VERKTYG			ADMINISTRATÖRLÄGE, PROGRAMTIMER, TID, MUS
ALTERNATIV(2)	STANDBY-LÄGE		NORMAL NORMAL, ENERGISPAR
	METOD FÖR AV-/PÄSLAGN.		MANUELL	MANUELL, AUTO.
	AUTO STROM PÅ(COMP1)		AV AV, PÅ
	INGEN SIGNAL > STROM AV		AV AV, 5 MIN., 10 MIN., 20 MIN., 30 MIN.
	VÄLJ STARTINGÄNG		SENASTE	SENASTE, AUTO, DATOR1, DATOR2, HDMI, VIDEO, S-VIDEO, BILDVISARE, NÄTVERK, USB-SKÄRM
INFO	BRUKSTID	ÄTERSTÄENDE LAMPTID
		LAMPANS TOT. ANVÄND.TID
		FILTRETS BRUKSTIMMAR
		TOTAL CO2-REDUCERING
	KÄLLA	KÄLLANS NAMN
		KALLINDEX
		HORISONTAL FREKVENS
		VERTIKAL FREKVENS
		SIGNALTYP
		VIDEOLÄGE
		SYNK-TYP
		POLARITET SYNK
		SKANNINGSTYP
	TRÄDBUNDET NÄTVERK	IP-ADRESS
		SUBNATMASK
		NATPORT
		MAC-ADRESS
	TRÄDLÖST NÄTVERK	IP-ADRESS
		SUBNATMASK
		STANDARD-GATEWAY
		MAC-ADRESS
		SSID
		NATVERKSTYP
		WEP/WPA
		KANAL
		SIGNALNIVÄ
	VERSION (1)	FIRMWARE
		DATA
	VERSION (2)	FIRMWARE2
	ANDRA	PROJEKTORNAMN
		MODEL NO.
		SERIAL NUMBER
		LAN UNIT TYPE
		CONTROL ID (när [CONTROL ID] är inställt)
RESET	AKTUELL SIGNAL
	ALLA DATA
	NOLLSTALL LAMPANS TIMMAR
	NOLLSTALL FILTRETS TIMMAR

* Asterisken (*) indikerar att standardinställningen varierar beroende på den aktuella signalen.

④ Menybeskrivningar och funktioner [INDATA]

COMPUTER1 och 2

Väljer datorn ansluten till din COMPUTER1 eller COMPUTER2-ingångssignal.

OBSERVERA: När komponentinsignalen kopplas till anslutningen Computer 1 In eller Computer 2 In, väljer du [DATOR1] respektive [DATOR2]. Projektorn avgör automatiskt om ingångssignalen för DATOR1 eller 2 är en RGB- eller komponentsignal.

HDMI

Väljer HDMI In utrustning ansluten till din HDMI IN-anslutning.

VIDEO

Väljer vad som ska anslutas till din VIDEO-insignal-VCR, DVD-spelare eller dokumentkamera.

S-VIDEO

Väljer vad som ska anslutas till din S-VIDEO-insignal-VCR eller DVD-spelare.

ÖBSERVERA: Det kan hända att bildrutan stannar en kort stund när videobilder från en Video- eller S-Videokälla snabbspolas framåt eller bakåt.

BILDVISARE

Funktionen gör att du kan göra presentationer med hjälp av ett USB-minne som innehåller bilder.

(→ sid. 54 "4. Använda bildvisaren")

NÄTVERK

Väljer en signal från nätverksporten (RJ-45) eller den trådlösa USB-nätverksenheten (säljs separat).

USB DISPLAY

Väljer datorn som är ansluten till USB-porten (PC) (typ B) med en USB-kabel (säljs i handeln).

(→ sid. 36)

⑤ Menybeskrivningar och funktioner [JUSTERA] [BILDJUSTERING]

[FÖRINSTÄLLNING]

Med denna funktion kan du optimera inställningarna för din projicerade bild.

Du kan justera den neutrala färgtonen för gul, cyan eller magenta.

Det finns sju fabriksinställningar som optimerats för olika bildtyper. Du kan också använda [DETALJERADE INSTÄLLN] för att manuellt justera varje gamma- eller färginställning.

Dina inställningar kan sparas i [FÖRINSTÄLLNING 1] till [FÖRINSTÄLLNING 7].

LJUST ....Rekommenderas för användning i väl upplysta rum.

PRESENTATION ......Rekommenderas för att skapa presentationer med PowerPoint-filer.

VIDEO ....Rekommenderas för vanliga bilder såsom i TV-program.

RÖRLIG ....Rekommenderas för filmer.

GRAFIK ....Rekommenderas för grafik.

sRGB ......Standardfärgvärden

DICOM-SIM.-LÄGE ......Rekommenderas för DICOM-formatdata i simuleringsläge.

OBSERVERA:

• Alternativet [DICOM-SIM.-LÄGE] är endast avsett för träning/referens och ska inte användas för diagnoser.
• DICOM står för Digital Imaging and Communications in Medicine. Det är en standard som utvecklats av American College of Radiology (ACR) och National Electrical Manufacturers Association (NEMA).

Standarden specificerar hur digital bilddata kan flyttas från system till system.

[DETALJERADE INSTÄLLN.]

[ALLMÄN]

Spara dina användarinställningar [REFERENS]

Med denna funktion kan du spara dina användarinställningar i [FÖRINSTÄLLNING 1] till [FÖRINSTÄLLNING 7]. Välj först ett förinställt läge från [REFERENS], ställ sedan in [GAMMA-KORRIGERING] och [FÄRGTEMPERATUR].

LJUST ....Rekommenderas för användning i väl upplysta rum.

PRESENTATION ....Rekommenderas för att skapa presentationer med PowerPoint-filer.

VIDEO ....Rekommenderas för vanliga bilder såsom i TV-program.

RÖRLIG ....Rekommenderas för filmer.

GRAFIK ....Rekommenderas för grafik.

sRGB ......Standardfärgvärden.

DICOM-SIM.-LÄGE ......Rekommenderas för DICOM-formatdata i simuleringsläge.

Välja Gamma-korrigeringsläge [GAMMA-KORRIGERING]

Användningsområde för olika lägen:

DYNAMISK ......Skapar en bild med hög kontrast.

NATURLIG ......Bilder med naturlig återgivning.

SVART DETALJERAD ....Betonar detaljer i bildens mörka partier.

OBSERVERA: Denna funktion är inte tillgänglig när [DICOM-SIM.-LÄGE] är valt för [DETALJERADE INSTÄLLN].

Väljer skärmstorlek för DICOM SIM [SKÄRMSTORLEK]

Denna funktion utför gamma-korrigering som är lämplig för skärmstorleken.

STORT ......För en skärmstorlek på 150"

MEDEL ......För en skärmstorlek på 100"

LITET ......För en skärmstorlek på 50"

OBSERVERA: Denna funktion är endast tillgänglig när [DICOM-SIM.-LÄGE] är valt för [DETALJERADE INSTÄLLN].

Justera färgtemperaturen [FÄRGTEMPERATUR]

OBSERVERA: När du valt [PRESENTATION] eller [LJUST] i [REFERENS] är denna funktion inte tillgänglig.

Justera ljusstyrka och kontrast [DYNAMISK KONTRAST]

Med denna funktion kan du justera kontrastförhållandet optiskt med hjälp av den inbyggda irisen.

För att öka kontrastförhållandet, tryck på [PÅ].

Välja stillbildsläge eller filmläge [BILDLÄGE]

Med denna funktion kan du välja stillbildsläge eller filmläge.

STATISK ......Detta läge är till för stillbilder.

RÖRLIG ......Detta läge är till för filmer.

OBSERVERA: Den här funktionen är endast tillgänglig när [LJUST] väljs för [REFERENS].

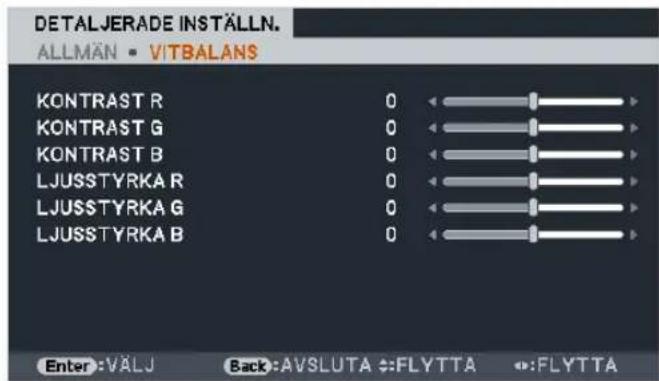

Justera vitbalansen [VITBALANS]

Här kan du justera vitbalansen. Kontrasten hos varje färg (RGB) används för att reglera vitnivån på skärmen. Ljusstyrkan hos varje färg (RGB) används för att reglera svartnivån på skärmen.

[KONTRAST]

Justerar bildens intensitet i enlighet med den inkommande signalen.

[LJUSSTYRKA]

Justerar ljusstyrkenivån eller bakgrundsrastrets intensitet.

[SKÄRPA]

Kontrollerar detaljerna i bilden.

[FÄRGMÄTTNAD]

Ökar eller minskar färgmättnadsnivån.

[NYANS]

Skiftar färgnivån från +/- grön till +/- blå. Rödnivån används som referens.

Ingångsignal KONTRAST LJUSSTYRK	A SKÄRPA FÄRG	MÄTTNAD NYANS
DATOR/HDMI (RGB) Ja Ja Ja Nej Nej
DATOR/HDMI (KOMPONENT) Ja Ja Ja	Ja Ja
VIDEO/S-VIDEO/KOMPONENT Ja Ja	Ja Ja Ja
BILDVISARE/NÄTVERK/USB-SKÄRM	Ja Ja Ja Nej Nej

Ja = Justerbar, Nej = Ej justerbar

[RESET]

Alla inställningar och justeringar under [BILDJUSTERING] återställs till grundinställningarna, med undantag av följande; Förinställda nummer och [REFERENS] på skärmen [FÖRINSTÄLLNING].

Inställningar och justeringar under [DETALJERADE INSTÄLLN.] på menyn [FÖRINSTÄLLNING], som inte är aktiva för tillfället, återställs inte.

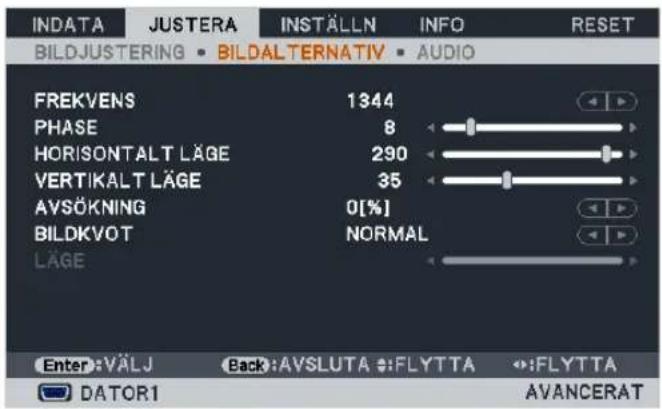

[BILDALTERNATIV]

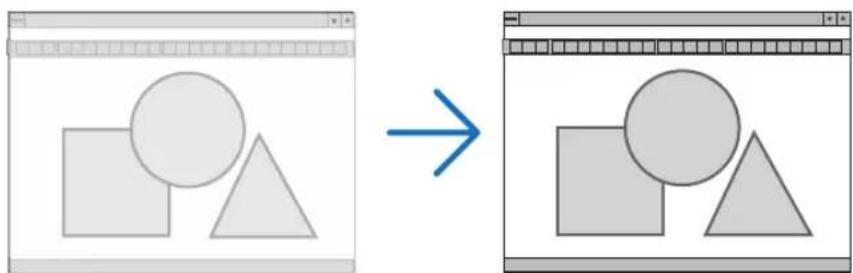

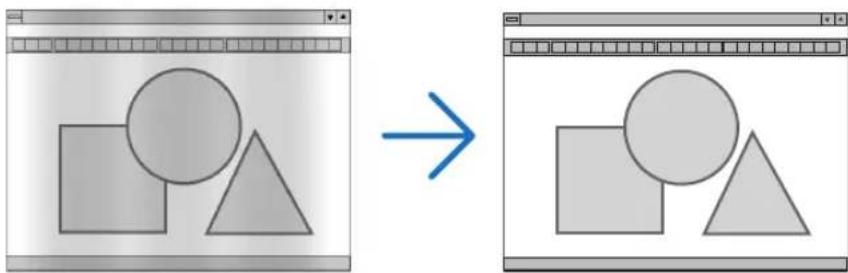

Justera klockfrekvens och klockfas [FREKVENS/PHASE]

Med den här funktionen kan du justera FREKVENS och PHASE manuellt.

FREKVENS...... Använd detta alternativ för att finjustera datorbilden eller ta bort vertikala streck som kan förekomma. Funktionen justerar klockfrekvenser som eliminerar horisontella streck i bilden. Justeringen kan behövas första gången du ansluter datorn.

PHASE ....Använd detta alternativ för att justera klockfasen eller för att minska videobrus, punktinterferens eller överhörning. (Detta märks genom att en del av bilden verkar skimra.) Justera inte [PHASE] förrän [FREKVENS] har justerats.

OBSERVERA: Alternativen [FREKVENS] och [PHASE] är endast tillgängliga för RGB-signaler.

Justera positionen horisontellt/vertikalt [HORISONTALT LÄGE/VERTIKALT LÄGE]

Justerar bilden i höjd- och sidled.

OBSERVERA: Alternativen [HORISONTALT LÄGE] och [VERTIKALT LÄGE] är inte tillgängliga för VIDEO, S-VIDEO, HDMI, BILD-VISARE, NÄTVERK, och USB-SKÄRM.

• En bild kan förvängas under justering av [FREKVENS] och [PHASE]. Detta tyder inte på något fel.
• Inställningarna för [FREKVENS], [PHASE], [HORISONTALT LÄGE], och [VERTIKALT LÄGE] kommer att sparas i minnet för den signal som används för tillfället. Nästa gång du projicerar signalen med samma upplösning, horisontal och vertikal frekvens, kommer dess inställningar hittas och appliceras.
  För att radera inställningar som sparats i minnet, välj [RESET] → [AKTUELL SIGNAL] eller [ALLA DATA] från menyn och nollställ inställningarna.

Välja procenttal för avsökning [AVSÖKNING]

Välj procenttal för avsökning av signalen (0 %, 5 % och 10 %).

OBSERVERA:

• [0[%]] kan inte väljas när VIDEO och S-VIDEO-signalerna används.
• Alternativet [AVSÖKNING] är inte tillgängligt:
• när [NATIVE] är valt för [BILDKVOT].
• när [BILDVISARE], [NÄTVERK], eller [USB-SKÄRM] är valt för [INDATA]

Välja bildförhållande [BILDKVOT]

Termen "bildförhållande" refererar till förhållandet mellan bredd och höjd på en projicerad bild.

Projektorn bestämmer automatiskt den inkommande signalen och visar den i lämpligt bildförhållande.

- Denna tabell visar de typiska upplösningar och bildförhållanden som de flesta datorer stödjer.

Upplösning Bildförhållande
VGA 640 × 480 4:3
SVGA 800 × 600 4:3
XGA 1024 × 768 4:3
WXGA 1280 × 768 15:9
WXGA 1280 × 800 16:10
WXGA+ 1440 × 900 16:10
SXGA 1280 × 1024 5:4
SXGA+ 1400 × 1050 4:3
UXGA 1600 × 1200 4:3

Alternativ	Funktion
NORMAL	Projektorn bestämmer automatiskt den inkommande signalen och visar den i sitt bildförhållande. (→ nästa sida)Projektorn kan felaktigt bestämma bildförhållandet beroende på signalen. Om det inträffa välj lämpligt bildförhållande från följande.
4:3	Bilden visas i bildförhållandet 4:3.
16:9	Bilden visas i bildförhållandet 16:9.
15:9	Bilden visas i bildförhållandet 15:9.
16:10	Bilden visas i bildförhållandet 16:10.
BREDZOOM(PJ X5360N)	Bilden är utsträckt till vänster och höger.Delar av den visade bilden är beskurna på vänster och höger sida och därför inte synliga.
LETTERBOX (BREV-LÄDA)(PJ WX5350N)	Bilden från en brevlådeformatssignal är utsträckt lika i horisontell och vertikal riktning för att passa skärmen. Delar av den visade bilden är beskurna på över- och nedersidan och därför inte synliga.
NATIVE	Projektorn visar den aktuella bilden i dess verkliga upplösning när den inkommande datorsignalen har en lägre upplösning än projektorns äkta.[Exempel 1] När den inkommande signalen med upplösningen 800 × 600 visas på PJ X5360N:[Exempel 2] När den inkommande signalen med upplösningen 800 × 600 visas på PJ WX5350N:OBSERVERA:När en icke datorsignal visas, är [NATIVE] inte tillgängligt.När en signal med en högre upplösning än projektorns äkta upplösning visas, är [NATIVE] inte tillgängligt.

Exempelbild när lämpligt bildförhållande bestäms automatiskt

PJ X5360N

[Datorsignal]

Förhållande för inkommandesignal	4:3 5:4 16:9	15:9 16:10
Exempelbild när lämpligt bildför-hållande bestäms automatiskt

[Videosignal]

Förhållande för inkommandesignal	4:3	Letterbox (Brev-låda)	Ihoptryckt
Exempelbild när bildförhållandet bestäms automatiskt			OBSERVERA: För att visa en ihoptrycktsignal på rätt sätt välj [16:9] eller [BRED-ZOOM].

PJ WX5350N

[Datorsignal]

Förhållande för inkommande signal	4:3 5:4 16:9	15:9 16:10
Exempelbild när lämpligt bildför-hållande bestäms automatiskt

[Videosignal]

Förhållande för inkommandesignal	4:3 Letterbox (Brevlåda) Ihoptryckt
Exempelbild när bildförhållandet bestäms automatiskt		OBSERVERA: För att visa en brevlådeformatssignal på rätt sätt välj [LETTERBOX (BREVLÅDA)].

TIPS:

• Bildpositionen kan justeras vertikalt med [LÄGE] när bildförhållandena [16:9], [15:9] eller [16:10] har valts.
• Termen "brevlåda" refererar till en mer landskapsorienterad bild i jämförelse med en 4:3-bild, vilken är standardbildförhållandet för en videokälla.
  Brevlådesignalen har bildförhållande med vista-storlek "1.85:1" eller cinema scope-storlek "2.35:1" för rörlig film.
• Termen "ihoptryckt" refererar till den komprimerade bilden vars bildförhållande har konverterats från 16:9 till 4:3.

Justera bildens vertikala position [LÄGE] (finns inte på PJ WX5350N)

(endast när [16:9], [15:9] eller [16:10] är vald för [BILDKVOT])

När [16:9], [15:9] eller [16:10] är valt som [BILDKVOT] visas bilden med svarta kanter högst upp och längst ned.

Du kan justera bildens placering i vertikalled från överst till nederst i det svarta fältet.

Höja eller sänka ljudet

Justerar volymen på projektorns högtalare och Audio Out (ministereoingång).

TIPS:

- När inga menyer visas fungerar tangenterna ◀ och ▶ på projektorkåpan och knapparna VOL. +/- på fjärrkontrollen som volymkontroller. (→ sid 24)

⑥ Menybeskrivningar och funktioner [INSTÄLLN]

[ALLMÄN]

Korrigera vertikal keystone-förvrängning manuellt [TRAPETSKORREKTION]

Du kan korrigera vertikal förvrängning manuellt. (→ sid. 22)

TIPS: När detta alternativ markeras och du trycker på Enter-tangenten visas skjutreglaget för justering.

Spara vertikal keystone-korrigering [KEYSTONE SPARA]

Med denna funktion kan du spara de aktuella keystone-inställningarna.

AV...... Keystone-inställningarna sparas inte. Detta återställer dina keystone-inställningar till "noll".

PÅ ...... Keystone-inställningarna sparas

Om du sparar ändringarna en gång påverkar detta alla källor. Ändringarna sparas när projektorn stängs av.

Använda väggfärgskorrigering [VÄGGFÄRGSKORRIGERING]

Med den här funktionen kan du snabbt anpassa färgen när skärmmaterialet inte är vitt.

OBSERVERA: Om du väljer [WHITEBOARD] reduceras lampans ljusstyrka.

Ställa in Eko-läge [LAMPSTYRKA]

LAMPSTYRKA ökar lampans livslängd samtidigt som det sänker energiförbrukningen och minskar utsläppen av CQ Tre lägen för lampans ljusstyrka kan väljas: [STND.], [AUTO-EKO] och [EKO1] (→ sid. 28)

Ställa in dold textning [BILDTEXT]

Med detta alternativ kan du ställa in flera dolda textningslägen där text kan läggas ovanpå den projicerade bilden för Video eller S-Video.

AV ...... Detta avslutar det dolda textningsläget.

CC-1–4 ...... Text läggs ovanpå.

T-1-4 ...... Text visas.

OBSERVERA:

- Den stängda textningen är inte tillgänglig under följande villkor:

- när meddelanden eller menyer visas.

- när en bild är förstorad, fryst eller stum.

- Delar av överlagrad text eller undertexter kan vara avkapade. Om detta händer, försök placera den överlagrade texten eller undertexten inom skärmen.

Använda avstängningstimern [AVSTÄNGNINGSTIMER]

1. Välj en tid mellan 30 minuter och 16 timmar: OFF, 0:30, 1:00, 2:00, 4:00, 8:00, 12:00, 16:00.
2. Tryck på Enter-tangenten på fjärrkontrollen.
3. Nedräkningen av tiden fram till att projektorn stängs av börjar.
4. Projektorn stängs av när nedräkningen är klar.

OBSERVERA:

• För att avbryta den förinställda tiden väljer du [AV] eller stänger av strömmen.
• När den återstående tiden när 3 minuter före avstängning av projektorn visas meddelandet [MINDRE ÄN 3 MINUTER KVAR TILL AVSTÄNGNING] längst ned på skärmen.

Välja menyspråk [SPRÅK]

Du kan välja ett av 17 språk för skärmanvisningar.

OBSERVERA: Inställningen påverkas inte trots att [RESET] används från menyn.

[MENY]

Välja menyfärg [FÄRGVAL]

Du kan välja mellan två alternativ för menyfärg: FÄRG och MONOKROM.

Slå på/av källdisplay [KÄLLDISPLAY]

Detta alternativ slår på och av visning av ingångsnamnet, såsom DATOR1, DATOR2, HDMI, VIDEO, S-VIDEO, BILD-VISARE, NÄTVERK, USB-SKÄRM som visas i det övre högra hörnet av skärmen.

När det inte finns någon ingångssignal visar ingen-signal-vägledningen en uppmaning i mitten av skärmen om att söka efter en tillgänglig ingångssignal. När alternativet [BILDVISARE] eller [NÄTVERK] är valt för [INDATA], visas inte ingen-signal-vägledningen.

ID-DISPLAY ...... Detta alternativ slår på eller av ID-numret som visas när ID Set-tangenten på fjärrkontrollen trycks in.

Slå på eller av eko-meddelande [EKO-MEDDELANDE]

Detta alternativ sätter på eller stänger av följande meddelanden när projektorn startas.

Eko-meddelandet uppmanar användaren att spara energi. När [STND.] är valt för [LAMPSTYRKA], får du ett meddelande som uppmanar dig att välja [AUTO-EKO] eller [EKO1] som [LAMPSTYRKA].

När [AUTO-EKO] eller [EKO1] är valt som [LAMPSTYRKA]

Tryck på någon av tangenterna för att stänga meddelandet. Meddelandet försvinner om ingen tangent trycks ned under 30 sekunder.

När [STND.] är valt som [LAMPSTYRKA]

Skärmen [LAMPSTYRKA] visas om du trycker på Enter-tangenten. (→ sid. 28)

Tryck på Back-tangenten för att stänga meddelandet.

Välja menyvisningstid [VISNINGSTID]

Med detta alternativ kan du välja hur länge projektorn ska vänta innan menyerna stängs av efter att du sist tryckt på en tangent. De förinställda valen är [MANUELL], [AUTO 5 S], [AUTO 15 S] och [AUTO 45 S]. Fabriksinställningen är [AUTO 45 S].

Välja en bakgrundsfärg eller -logotyp [BAKGRUND PÅ/INGEN SIGN.]

Använd denna funktion för att visa en svart eller blå skärm, eller en logotyp då projektorn inte tar emot någon video-signal. Standardbakgrunden är [BLÅ].

OBSERVERA:

• Om alternativet [LOGOTYP] har valts för [BAKGRUND PÅ/INGEN SIGN.] med källan [NÄTVERK] eller [USB-SKÄRM] vald, väljs alternativet [BLÅ] oavsett dess val.
• När [KÄLLDISPLAY] är på, visar ingen-signal-vägledningen en uppmaning i mitten av skärmen om att söka efter en tillgänglig ingångssignal, oavsett dess val.
• Din inställning påverkas inte även om [RESET] används från menyn.

Att välja tidsintervall för filtermeddelande [FILTERMEDDELANDE]

Detta alternativ gör att du kan välja tidsintervall för visning av filtermeddelandet. Rengör filtret när du får meddelandet "RENGÖR FILTRET" (→ sid. 143)

Det finns fem tillgängliga alternativ: AV, 100[H], 500[H], 1000[H], 2000[H]

Standardinställning är [AV].

OBSERVERA: Inställningen påverkas inte trots att [RESET] används från menyn.

[INSTALLATION]

Välja projektororientering [PROJICERINGSLÄGE]

Omorienterar bilden för att passa din typ av bildprojektion. Alternativen är: bord fram, tak bak, bord bak och tak fram.

Aktivera kontrollpanelslåset [KONTROLLPANELSLÅS]

Detta alternativ aktiverar eller avaktiverar KONTROLLPANELSLÅS-funktionen.

OBSERVERA:

• Detta KONTROLLPANELSLÅS påverkar inte fjärrkontrollsfunktionerna.
• När kontrollpanelen är låst och du håller Back-tangenten på projektorhöljet intryckt i ungefär 10 sekunder ändras inställningen till [AV].

TIPS: När [KONTROLLPANELSLÅS] är aktiverat, visas en nyckelsymbol [ ] nere till höger i menyn.

Denna funktion aktiverar eller avaktiverar SÄKERHETS-funktionen.

Om du inte anger rätt nyckelord kan du inte projicera bilder med projektorn. (→ sid. 30)

OBSERVERA: Inställningen påverkas inte trots att [RESET] används från menyn.

Välja kommunikationshastighet [KOMMUNIKATIONSHAST.]

Denna funktion ställer in baudhastigheten för PC-kontrollporten (D-Sub 9P). Den stöder dataöverföringshastigheter mellan 4800 och 38400 bps. Standardinställningen är 9600 bps. Välj rätt överföringshastighet i förhållande till den utrustning du ska ansluta (en lägre överföringshastighet rekommenderas vid användning av långkabel, beroende på utrustningen).

OBSERVERA: Den kommunikationshastighet du valt påverkas inte, även om du använder [RESET] i menyn.

Slå av eller på fjärrkontrollsensor [FJÄRRKONTROLLSENSOR]

Detta alternativ bestämmer vilken fjärrkontrollsensor som aktiveras på projektorn i trådlöst läge.

Alternativen är: FRAM/BAK, FRAM, och BAK.

Om fjärrkontrollsystemet inte fungerar när fjärrkontrollsensorn träffas av direkt solljus eller stark belysning, byt till ett annat alternativ.

Ställa in ID för projektorn [KONTROLL-ID]

Du kan sköta flera projektorer separat och självständigt med fjärrkontrollen som har KONTROLL-ID-funktionen. Om du anger samma ID för alla projektorerna kan du behändigt sköta alla projektorerna från en enda fjärrkontroll. För att kunna göra detta, måste varje projektor tilldelas ett ID-nummer.

KONTROLL-ID-NUMMER ...Välj ett nummer från 1 till 254 som du vill tilldela din projektor.

KONTROLL-ID ......Välj [AV] för att avaktivera inställningen KONTROLL-ID och välj [PÅ] för att aktivera inställningen KONTROLL-ID.

OBSERVERA:

• När [PÅ] är valt för [KONTROLL-ID] kan projektorn inte styras med en fjärrkontroll som inte stöder funktionen KONTROLL-ID. (I detta fall kan tangenterna på projektorn användas.)
• Din inställning påverkas inte även om [RESET] används från menyn.
• Om du håller ned Enter-tangenten på projektorhöljet i 10 sekunder visas menyn för att avbryta Kontroll-ID.

Ange eller ändra Kontroll-ID

1. Sätt på projektorn.

2. Tryck på ID Set-tangenten på fjärrkontrollen.

Skärmen KONTROLL-ID visas.

Om projektorn kan användas med den aktuella fjärrkontrollens ID, visas [AKTIVT]. Om projektorn inte kan användas med den aktuella fjärrkontrollens ID, visas [EJ AKTIVT]. För att använda den inaktiva projektorn tilldelar du den det kontroll-ID som är avsett för den projektorn, med hjälp av följande procedur (steg 3).

3. Tryck på en av siffertangenterna samtidigt som du trycker in och håller ned ID Set-tangenten på fjärrkontrollen.

Exempel:

För att ange "3", tryck på "3"-tangenten på fjärrkontrollen.

Inget ID betyder att alla projektorer kan skötas tillsammans från en enda fjärrkontroll.

För att ställa in "Inget ID", tryck "000" eller tryck på Clear-tangenten.

TIPS: ID-intervallet är mellan 1 och 254.

4. Släpp ID Set-tangenten.

Den uppdaterade KONTROLL-ID-skärmen visas.

OBSERVERA:

• ID-numren kan raderas efter några dagar om batterierna tagit slut eller tagits ur.
• Att av misstag trycka på någon av tangenterna på fjärrkontrollen kommer att radera det valda ID-numret med batterierna borttagna.

Använda testmönster [TESTMÖNSTER]

Visar testmönster för att kontrollera bildförvrängning vid projektorinställningen. Tryck på Enter-tangenten för att visa testmönstret; tryck på Back-tangenten för att stänga testmönstret och återgå till menyn. Menyfunktioner och keystone-korrigering är inte möjligt när testmönstret visas.

[NÄTVERKSINSTÄLLNINGAR]

Se "APPLIKATIONSMENY" på sida 107.

[ALTERNATIV(1)]

Ställa in autokalibrering [AUTOMATISKT]

Med denna funktion ställer du in autokalibreringsläget så att datorsignalen kan justeras automatiskt eller manuellt för ljud och stabilitet. Du kan justera automatiskt på två sätt: [NORMAL] och [FIN].

AV ...... Datorsignalen justeras inte automatiskt. Du kan manuellt optimera datorsignalen.

NORMAL ...... Standardinställning. Datorsignalen justeras automatiskt. Normalt väljer du detta alternativ.

FIN...... Välj detta alternativ om finjustering krävs. Det tar längre tid att växla till källan när [NORMAL] har valts.

Välja fläktläge [FLÄKTLÄGE]

Med detta alternativ kan du välja tre lägen för fläkthastighet: auto-läge, hög-läge och hög höjd över havet-läge.

AUTO ......De inbyggda fläktarna körs med en hastighet som varierar i förhållande till den inre temperaturen.

HÖG ......De inbyggda fläktarna körs med hög hastighet.

HÖG HÖJD ÖVER HAVET ....De inbyggda fläktarna kör med hög hastighet. Välj detta alternativ om du använder projektorn vid höjder på ungefär 1 600 meter (5 500 fot) eller högre.

Om du snabbt vill sänka den inre temperaturen i projektorn väljer du [HÖG].

OBSERVERA:

• När [HÖG HÖJD ÖVER HAVET] är valt för [FLÄKTLÄGE], visas en symbolikon ⚙längst ner på menyn.
• Du rekommenderas att välja höghastighetsläget om du använder projektorn hela tiden under flera dagar.
• Ställ in [FLÄKTLÄGE] till [HÖG HÖJD ÖVER HAVET] när projektorn används vid cirka 1 600 meter (5 500 fot) över havet eller högre.
• Att använda projektorn vid cirka 1 600 meter (5 500 fot) över havet eller högre utan att ställa in [HÖG HÖJD ÖVER HAVET] kan orsaka överhettning och att projektorn stängs av. Vänta några minuter om detta inträffar och sätt sedan på projektorn.
• Att använda projektorn vid cirka 1 600 meter (5 500 fot) över havet eller lägre med inställningen [HÖG HÖJD ÖVER HAVET] kan leda till att lampan kyls för mycket, vilket orsakar att bilden flimrar. Växla från [FLÄKTLÄGE] till [AUTO].
• Att använda projektorn vid höjder på 1 600 meter (5 500 fot) över havet eller högre kan förkorta livslängden på optiska komponenter som t.ex. lampan.
• Din inställning påverkas inte även om [RESET] används från menyn.

Välja signalformat [VÄLJA SIGNAL]

[DATOR1], [DATOR2]

Låter dig välja [DATOR1], eller [DATOR2] för en RGB-källa, såsom en dator, eller [KOMPONENT] för en komponent-videokälla, såsom en DVD-spelare. Vanligtvis bör du välja alternativet [RGB/KOMPONENT], eftersom projektorn då känner av endera alternativet. Det finns dock vissa komponentvideosignaler som projektorn inte kan detektera automatiskt. Välj i så fall [KOMPONENT].

[Systemval VIDEO och S-VIDEO]

Denna funktion gör att du kan välja kompositvideostandard automatiskt eller manuellt.

Normalt väljer du [AUTO] vilket gör att projektorn automatiskt detekterar videostandard.

Om projektorn har svårt att känna av videostandarden väljer du lämplig standard från menyn.

Detta måste göras separat för VIDEO och S-VIDEO.

Aktivera eller avaktivera WXGA-läge [WXGA-LÄGE]

Om du väljer [PÅ] prioriteras en WXGA-signal (1280 × 768) som känner igen en ingångssignal.

När [WXGA-LÄGE] är inställt på [PÅ], kan det hända att en XGA-signal (1024 × 768) inte kan kännas av med PJ X5360N. Välj i så fall [AV].

OBSERVERA:

• [AV] är valt vid leveransen av PJ X5360N.

• [PÅ] är valt vid leveransen av PJ WX5350N.

Aktivera deinterlace [DEINTERLACE]

Aktiverar eller avaktiverar deinterlace-funktionen för en telecine-signal.

AV ...... Detta alternativ väljer du om det förekommer jitter eller artefakter i videobilden.

PÅ ...... Standardinställning.

OBSERVERA: Denna funktion är inte tillgänglig för HDTV (progressiv) och datorsignaler.

Ställa in HDMI [HDMI-INSTÄLLNINGAR]

Utför inställningarna för videonivå och ljudnivå när du ansluter HDMI-utrustning, som t.ex. en DVD-spelare.

RGB-INTERVALL.... Välj [AUTO.] för att detektera videonivån automatiskt. Om automatisk detektering inte fungerar bra, välj [MAX] för att inaktivera funktionen [STND.] hos din HDMI-utrustning eller välj [STND.] för att förbättra bildens kontrast och öka detaljerna i mörka områden.

AUDIOVAL ...... Välj [HDMI] för att växla den digitala ljudsignalen för HDMI In och välj [COMPUTER2] för att växla ljudsignalen för Computer 2-ingången.

Aktivera tangentljud och felmeddelandeljud [PIP]

Denna funktion slår på eller av knappljudet eller alarmet när ett fel inträffar eller när följande åtgärder utförs.

• Visar huvudmenyn
• Växlar källa
• Nollställer data med [RESET]
• Trycker på Power On- eller Power Standby-tangenten

[VERKTYG]

Se "APPLIKATIONSMENY" på sida 123.

[ALTERNATIV(2)]

Välja energispar i [STANDBY-LÄGE]

Projektorn har två standby-lägen: [NORMAL] och [ENERGISPAR].

ENERGISPAR-läget är det läge som gör att du kan ställa projektorn på energisnål nivå som gör att den konsumerar mindre energi än NORMAL-läget. Projektorn har på fabriken förinställts på NORMAL-läget.

NORMAL ...... Strömindikator: Orange lampa/Status-indikator: Grön lampa

ENERGISPAR ...... Strömindikator: Röd lampa/Status-indikator: Av

Följande anslutningar, tangenter eller funktioner går inte att använda med detta läge.

• Monitor Out (Comp.1)-anslutning och Audio Out-utgång
• Nätverks- och Mail alert-funktionerna
• Tangenter andra än Power-tangenten på höljet
• Tangenter andra än Power On-tangenten på fjärrkontrollen

OBSERVERA:

• Inställningen [STANDBY-LÄGE] är inte tillgänglig när [KONTROLLPANELSLÅS], [KONTROLL-ID], eller [AUTO STRÖM PÅ(COMP1)] är aktiverat.
• Även när [ENERGISPAR] har valts för [STANDBY-LÄGE], kan strömmen stängas av eller sättas på genom att använda PC Controlporten.
• Strömförbrukningen i standby-läge inbegrips inte i beräkningen av minskningen av CO _2 -utsläpp.
• Din inställning påverkas inte även om [RESET] används från menyn.

Sätter på projektorn automatiskt när nätkabeln ansluts till ett eluttag. Då slipper du att alltid använda Power på fjärrkontrollen eller projektorn.

Sätta på projektorn med hjälp av datorsignalen [AUTO STRÖM PÅ(COMP1)]

När projektorn är i standby-läge sätts projektorn på med hjälp av en datorsignal från en dator ansluten till ingången Computer 1 In på projektorn samtidigt som datorns bild projiceras.

På så sätt slipper du att alltid använda Power-tangenten på fjärrkontrollen eller projektorn för att sätta igång projektorn.

För att använda denna funktion, anslut först en dator till projektorn och anslut projektorn till en aktiv AC-ingång.

OBSERVERA:

• Om du kopplar bort en datorsignal från datorn stängs inte projektorn av. Vi rekommenderar att denna funktion används tillsammans med INGEN SIGNAL > STRÖM AV-funktionen.
• Denna funktion är inte tillgänglig under följande förhållanden:
• när en komponentsignal används i Computer 1 In-anslutningen.
• när en synk på grön RGB-signal eller komposit synk-signal används
• För att aktivera AUTO STRÖM PÅ(COMP1) efter att ha satt på projektorn vänta 3 sekunder och mata in en datorsignal. Om en datorsignal fortfarande är närvarande när projektorn är avstängd fungerar inte AUTO STRÖM PÅ(COMP1) och projektorn förblir i standby-läge.

Aktivera energibesparing [INGEN SIGNAL > STRÖM AV]

När detta alternativ väljs kan du aktivera projektorn att automatiskt stängas av (vid angiven tid: 5 min., 10 min., 20 min., 30 min.) om inte någon signal har tagits emot via någon ingång eller om inte någon åtgård utförts.

Välja standardkälla [VÄLJ STARTINGÅNG]

Du kan ställa in projektorn så att en viss ingångssignal alltid kopplas in då projektorn slås på.

SENASTE ...... Ställer in projektorn så att den föregående eller senast aktiva ingångssignalen kopplas in då projektorn slås på.
AUTO ...... Söker efter en aktiv källa i ordningen DATOR1 → DATOR2 → HDMI → VIDEO → S-VIDEO → BILDVISARE → USB-SKÄRM → DATOR1 och visar den källa som hittas först.
DATOR1 ...... Visar datorsignalen från Computer 1 In-anslutningen varje gång projektorn slås på.
DATOR2 ...... Visar datorsignalen från Computer 2 In-anslutningen varje gång projektorn slås på.
HDMI ...... Visar den digitala källan från HDMI In-anslutningen varje gång projektorn startas.
VIDEO ...... Visar Video-källan från Video In-anslutningen varje gång projektorn startas.
S-VIDEO ...... Visar Video-källan från S-Video In-anslutningen varje gång projektorn startas.
BILDVISARE ...... Visar bilder eller spelar upp filmfiler från USB-minnet varje gång projektorn startas.
NÄTVERK ...... Visar en signal från nätverksporten (RJ-45) eller USB trådlösa nätverksenheten.
USB-SKÄRM ...... Visar datorsignalen från USB (PC)-porten varje gång projektorn slås på.

⑦ Menybeskrivningar och funktioner [INFO]

Visar statusen för aktuell signal och lampanvändning. Detta alternativ har sex sidor. Informationen är uppdelad enligt följande:

TIPS: Menyalternativen i [INFO]-menyn visas om du trycker på Help-tangenten på fjärrkontrollen.

[BRUKSTID]

[ÅTERSTÅENDE LAMPTID] (%)*

[LAMPANS TOT. ANVÄND.TID] (H)

* Förloppsindikatorn för lampans brukstid visar hur mycket lamptid det är kvar.

Värdet informerar dig om hur mycket lampan använts. När den återstående lamptiden när 0 ändras förloppsindikatorn för ÅTERSTÄENDE LAMPTID från 0 % till 100 timmar och nedräkningen startar.

Om den återstående lamptiden när 0 timmar slås projektorn inte på.

- Det meddelande som talar om att lampan eller filtren ska bytas ut visas under en minut när projektorn är på och när du trycker på Power-tangenten på projektorn eller fjärrkontrollen.

För att ta bort detta meddelande trycker du på vilken tangent som helst på projektorn eller fjärrkontrollen.

Livslängd (H)		Reservlampa Modell
LAMPSTYRKA
NORMAL(STND. eller AUTO-EKO)	EKO(EKO1)
3000 3500		Replacement Lamp Type 6 PJ	X5360N/PJ WX5350N

• [TOTAL CO2-REDUCERING]

Visar den beräknade besparingen av koldioxid i kg. Faktorn för koldioxidens ekologiska fotavtryck i beräkningen av koldioxidbesparingen är baserad på OECD (2008 års upplaga). (→ sid. 29)

[KÄLLA]

[KÄLLANS NAMN] [KÄLLINDEX]

[HORISONTAL FREKVENS] [VERTIKAL FREKVENS]

[SIGNALTYP] [VIDEOLÄGE]

[SYNK-TYP] [POLARITET SYNK]

[SKANNINGSTYP]

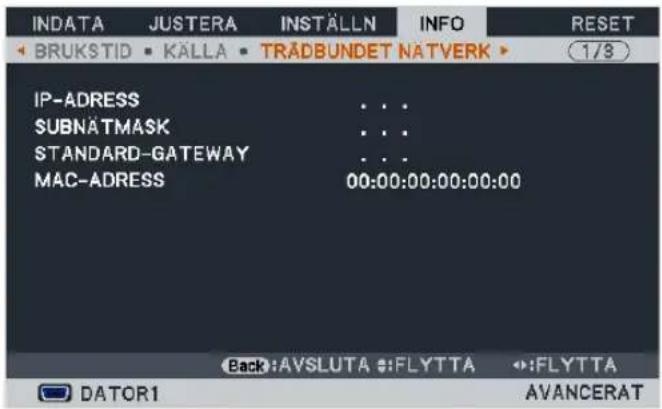

[TRÅDBUNDET NÄTVERK]

[IP-ADRESS] [SUBNÄTMASK]

[NÄTPORT] [MAC-ADRESS]

[TRÅDLÖST NÄTVERK]

[IP-ADRESS] [SUBNÄTMASK]

[STANDARD-GATEWAY] [MAC-ADRESS]

[CONTROL ID] (när [CONTROL ID] är inställt)

⑧ Menybeskrivningar och funktioner [RESET]

Återgå till fabriksinställningarna [RESET]

Med RESET-funktionen kan du ändra justeringar och inställningar till dess fabriksinställningar för alla källor förutom följande:

[AKTUELL SIGNAL]

Återställer inställningarna för den aktuella signalen till dess fabriksinställningar.

De alternativ som kan återställas är: [FÖRINSTÄLLNING], [KONTRAST], [LJUSSTYRKA], [FÄRGMÄTTNAD], [NYANS], [SKÄRPA], [BILDKVOT], [HORISONTALT LÄGE], [VERTIKALT LÄGE], [FREKVENS], [PHASE] och [AVSÖKNING].

[ALLA DATA]

Återställer alla projektorinställningar till fabriksinställningen.

Alla alternativ kan återställas UTOM [SPRÅK], [BAKGRUND PÅ/INGEN SIGN.], [FILTERMEDDELANDE], [SÄKERHET], [KOMMUNIKATIONSHAST.], [KONTROLL-ID], [STANDBY-LÄGE], [FLÄKTLÄGE], [ÄTERSTÄENDE LAMPTID], [LAMPANS TOT. ANVÄND.TID], [FILTRETS BRUKSTIMMAR], [TOTAL CO2-REDUCERING], [TRÅD-BUNDET NÄTVERK], och [TRÅDLÖST NÄTVERK].

Se "Nollställa lampans timräknare [NOLLSTÄLL LAMPANS TIMMAR]" om hur lamptiden nollställs här nedan.

Nollställa lampans timräknare [NOLLSTÄLL LAMPANS TIMMAR]

Nollställer lampans timräknare. Om du väljer detta alternativ visas en undermeny för bekräftelse. Välj [JA] och tryck på Enter.

OBSERVERA: Lampans timräknare påverkas inte om projektorn återställs med [RESET] på menyn.

OBSERVERA: Projektorn stängs av och ställs i standby-läge när du fortsätter använda projektorn ytterligare 100 timmar efter att lampan har nätt sin livslängd. I detta läge kan du inte nollställa lampans timräknare i menyn. Om detta skulle inträffa, tryck på Help-tangenten på fjärrkontrollen i 10 sekunder för att nollställa lampans räknare. Gör endast detta när du bytt lampan.

Nollställa filtrets timräknare [NOLLSTÄLL FILTRETS TIMMAR]

Återställer filtrets räknare till noll. Om du väljer detta alternativ visas en undermeny för bekräftelse. Välj [JA] och tryck på Enter.

Vid leverans är alternativet [AV] valt för [FILTERMEDDELANDE].När [AV] har valts behöver du inte nollställa tiden för filteranvändning.

OBSERVERA: Filtrets räknare påverkas inte även om projektorn återställs med [RESET] från menyn.

9 Applikationsmeny

När [NÄTVERK] har valts från menyn [INDATA] visas applikationsmenyn [APPLIKATIONSMENYN].

Med applikationsmenyn kan du ställa in supportprogram, nätverksinställningar (NÄTVERKSINSTÄLLNINGAR) och verktyg (VERKTYG).

Supportprogram (User Supportware) finns på den medföljande CD-ROM.

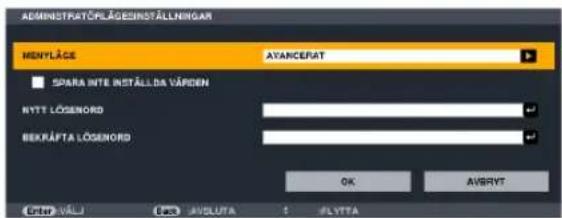

I [ADMINISTRATÖRLÄGE] kan antingen [AVANCERAD]-menyn eller [BASIC]-menyn väljas. (→ sid 123)

Menyn [BASIC] innehåller ett minimum av de viktigaste menyerna och kommandona.

ADVANCED NETWORK / PROJECTION UTILITY

Detta visar information om projektornamn, upplösning och nätverk (trådbundet/trådlöst) som krävs för att ADVANCED NETWORK UTILITY ska kunna användas.

Använd denna information för att göra inställningar för din dator.

NÄTVERKSPROJEKTOR

Detta visar information om projektornamn, upplösning och nätverk (trådbundet/trådlöst) som krävs för att nätverksprojektorn ska kunna användas.

Använd denna information för att göra inställningar för din dator.

ANSLUTNING TILL FJÄRRSKRIVBORD

Med detta kan du ställa in för angivande av datornamn och effekter för fjärrskrivbord.

OBSERVERA:

- Ett USB-tangentbord krävs för att ställa in anslutningen till fjärrskrivbord.

NÄTVERKS INSTÄLLNINGAR

Viktigt:

- Kontakta din nätverksadministratör angående dessa inställningar.

- När en trådbunden nätverksanslutning används, anslut en nätverkskabel (Ethernetkabel) till nätverksporten (RJ-45) på projektorn. (→ sid 138)

TIPS: De nätverksinställningar du gör påverkas inte även om [RESET] utförs från menyn.

Tips för att sätta upp en nätverksanslutning

För att ställa in projektorn för en nätverksanslutning:

Välj [TRÅDBUNDET NÄTVERK] eller [TRÅDLÖST NÄTVERK] → [PROFILER] → [PROFIL 1] eller [PROFIL 2].

Två inställningar kan ställas in för trådbunden eller trådlös nätverksanslutning.

Välj sedan på eller av för [DHCP], [IP-ADRESS], [NÄTMASK] och [STANDARD-GATEWAY] och välj [OK] och tryck på tangenten Enter. (→ sid 108)

För att återkalla nätverksinställningarna sparade i ett profilnummer:

Välj [PROFIL 1] eller [PROFIL 2] för trådbundet eller trådlöst nätverk och välj sedan [OK] och tryck på tangenten Enter. (→ sid 108)

För att ansluta till en DHCP-server:

Slå på [DHCP] för trådbundet eller trådlöst nätverk. Välj kryssruta och tryck på Enter-knappen. För att specificera IP-adressen utan att använda DHCP-servern, slå av [DHCP]. (→ sid 109)

För att bara ställa in för trådlöst nätverk (KOMMUNIKATIONSLÄGE och WEP/WPA):

Välj [PROFIL 1] eller [PROFIL 2] för trådlöst nätverk och välj sedan [AVANCERAD] och [OK] och tryck på tangenten Enter. Menyn "Avancerad" visas. (→ sid 110)

För att välja ett SSID:

Välj [AVANCERAD] → [PLATSUNDERSÖKNING] och tryck på tangenten Enter.

Välj ett SSID och tryck på >-tangenten för att välja [OK] och tryck sedan på Enter-tangenten.

Om du inte använder [PLATSUNDERSÖKNING], skriv in SSID och välj [INFRASTRUKTUR] eller [ADHOC]. (→ sid 110)

För att ta emot lampbytestider eller felmeddelanden via e-mail:

Välj [ALERT MAIL] och ställ in [AVSÄNDARADRESS], [SMTP-SERVERNAMN] och [MOTTAGARADRESS]. Välj till sist [OK] och tryck på Enter-tangenten. (→ sid 121)

För att utföra [ENKEL ANSLUTNING] med Advanced Network Utility eller Advanced Network Utility för Mac:

[ENKEL ANSLUTNING] är ett läge som kan förenkla den besvärliga nätverksinställningen när Advanced Network Utility används och datorn och projektorn ansluts via ett trådlöst nätverk.

Projection Utility, Advanced Network Utility och Advanced Network Utility for Mac finns på den medföljande CD-ROM. För att använda [ENKEL ANSLUTNING], välj [TRÅDLÖST NÄTVERK] → [PROFILER] → [ENKEL ANSLUTNING].

OBSERVERA: Funktionen [ENKEL ANSLUTNING] är tillgänglig med Windows 7, Windows Vista eller Windows XP SP3.

TRÅDBUNDET NÄTVERK eller TRÅDLÖST NÄTVERK (endast menyn AVANCERAD)

PROFILER • Upp till två inställningar för nätverksporten eller den trådlösa

USB-nätverksenheten kan sparas i projektorns minne. Totalt fyra inställningar kan sparas.

Fem inställningar kan sparas: två för den inbyggda nätverksporten, två för trådlöst nätverk och en för WPS.

• Välj [PROFIL 1] eller [PROFIL 2] och gör sedan inställningar för [DHCP] och de andra alternativen.
  Välj sedan [OK] och tryck på tangenten Enter. Detta sparar dina inställningar i minnet.

- För att återkalla inställningarna från minnet:

Efter att [PROFIL 1] eller [PROFIL 2] har valts från listan [PROFILER].

Välj [OK] och tryck på tangenten Enter.

- För att utföra [ENKEL ANSLUTNING] med Advanced Network Utility eller Advanced Network Utility for Mac, välj [TRÅDLÖST NÄTVERK] → [PROFILER] → [ENKEL ANSLUTNING].

- För att sluta sända radiovågor från den trådlösa USB-nätverksenheten, välj [AVAKTIVERA] från listan [PROFILER].

- Om [SIMPLE ACCESS POINT] väljs kan projektorn skapa ett infrastrukturnätverk.

Ett SSID skapas automatiskt.

Om projektorns IP-adress ändras börjar den automatiskt att gälla efter en eller två minuter.

Välj "Obtain an IP Address Automatically" för att ställa in IP-adressen för en ansluten dator.

Det tar några sekunder för en ändring av din dators IP-adress att börja gälla i Windows 7/Windows Vista och det tar en eller två minuter i Windows XP.

När du ansluter med din dator för att spara din profil och väljer "Automatically connect when within range" från fliken Properties i Wireless Network i Windows för din valda profil sker anslutning till ditt trådlösa nätverk under följande förutsättningar:

• när datorn eller projektorn slås på
• när en notebook är inom den räckvidd som projektorns trådlösa nätverk kan uppnå.

Dataöverföring mellan trådlösa och trådbundna nätverk är inte möjligt.

När läget [SIMPLE ACCESS POINT] används för att skicka bilder rekommenderas att anslutning sker till enbart en dator.

PROFILER • Om [WPS]	väljs ansluts nätverket med inställningar som sparats automatiskt med WPS-funktionen.Om [WPS] väljs kan projektorn komma åt nätverket med hjälp av de inställningar som sparats automatiskt med WPS-funktionen.	—
DHCP Markera för att	automatiskt tilldela en IP-adress till projektorn från din DHCP-server.Avmarkera rutan för att registrera det nummer för IP-adress eller nätmask som du fått från din nätverksadministratör.	—
IP-ADRESS Ställ in IP-adressen för det nätverk som är anslutet till projektorn när [DHCP] har slagits av.		Upp till 12 siffror
NÄTMASK Ställ in nätm	asksnumret för det nätverk som är anslutet till projektorn när [DHCP] har slagits av.	Upp till 12 siffror
STANDARD-GATE-WAY	Ställ in standardinställningen för nätport för det nätverk som är anslutet till projektorn när [DHCP] har slagits av.	Upp till 12 siffror
WINS-KONFIGURATION	Ställ in IP-adressen för din WINS-server på nätverket som är anslutet till projektorn när [DHCP] har slagits av.	Upp till 12 siffror
AUTOMATISK DNS Markera för att automatiskt tilldela IP-adressen från din anslutna DNS-server till projektorn från din DHCP-server.Avmarkera rutan för att ställa in IP-adressen för DNS-server som är ansluten till projektorn.		Upp till 12 siffror
DNS-INSTÄLLNING-AR	Ställ in IP-adressen för din DNS-server på nätverket som är anslutet till projektorn när [AUTOMATISK DNS] är avmarkerad.	Upp till 12 siffror
AVANCERAD* Med denna meny kan du ställa in olika alternativ för din trådlösa nätverksanslutning (nätverkstyp, säkerhet).		—
ANSLUT IGEN	Försök igen att ansluta projektorn till ett nätverk. Försök med detta om du har ändrat [PROFILER].	—

* Inställningsskärmen [AVANCERAD] är endast tillgänglig för [TRÅDLÖST NÄTVERK].

OBSERVERA:

- Om du väljer [ENKEL ANSLUTNING] från [PROFILER] kan du inte göra inställningar för DHCP och dess följande alternativ förutom [KANAL] i [AVANCERAD].

AVANCERAD inställning (krävs endast för trådlöst nätverk) (endast menyn AVANCERAD)

PLATSUNDERSÖK-NING	Visar en lista över tillgängliga SSID för trådlösa nätverk på platsen.-Välj ett SSID som du har tillgång till.För att välja ett SSID, markera [SSID] och använd VÄLJ → för att välja [OK] och tryck sedan på Enter-tangenten.[A4K4T] ...... Trådlös anslutningspunkt ...... Ad Hoc-PC ...... WEP eller WPA aktiverat
SÄKERHET	Detta slår på eller av krypteringsläget för säker överföring.Ange en WEP-nyckel eller krypteringsnyckel för att använda kryptering. Välj en säkerhetstyp som är lämplig för din dator och den trådlösa nätverksenheten.AVAKTIVERA ...... Krypteringsfunktionen slås inte på. Din kom-munikation kan bli avlyssnad.WEP(64bit) ...... Använder 64-bitars datalängd för säker överför-ring.WEP(128bit) ...... Använder 128-bitars datalängd för säker överför-ring. Detta alternativ ger ökad säkerhet jämfört med kryptering med 64-bitars datalängd.WPA-PSK/WPA2-PSK/WPA-EAP/WPA2-EAP...... Dessa alternativ ger högre säkerhet än WEP.	—
	OBSERVERA:Inställningarna för säkerhetstyp, WEP-nyckel och krypteringsnyckel måste vara samma som för kommunikationsenheter såsom en PC eller en anslutningspunkt i ditt trådlösa nätverk.När du använder [SÄKERHET] är bildöverföringshastigheten långsam-mare.[WPA-PSK], [WPA-EAP], [WPA2-PSK] och [WPA2-EAP] är inte till-gängliga när [ADHOC] har valts från [KOMMUNIKATIONSLÄGE].
SSID Ange en identifierare (SSID) för trådlöst nätverk. Kommunikation kan endast ske med utrustning vars SSID matchar ditt trådlösa nätverks SSID.		Upp till 32 alfanume-riska tecken (känner av gemener/versaler).
KOMMUNIKATIONS-LÄGE	Välj kommunikationsmetod när ett trådlöst nätverk används.INFRASTRUKTUR .. Välj detta alternativ vid kommunikation med utrustning som är ansluten till det trådlösa eller trådbundna nätverket via en trådlös anslutnings-punkt.ADHOC ...... Välj detta alternativ när ett trådlöst nätverk an-vänds för att kommunicera direkt med en dator i peer-to-peer-läge.	—
KANAL Välj en kanal. De tillgängliga kanalerna varierar beroende på landoch region. När du väljer [INFRASTRUKTUR], se till att projek-torn och din anslutningspunkt är på samma kanal; när du väljer [ADHOC], se till att projektorn och din dator är på samma kanal.		—

När [WEP(64bit)] eller [WEP(128bit)] väljs för [SÄKERHETSTYP]

VÄLJ NYCKEL Väljer en WEP-nyckel från de fyra nycklarna nedan.
NYCKEL1, NYCKEL2, NYCKEL3, NYCKEL4	Ange en WEP-nyckel.•Högsta antal tecken
	Alternativ Alfanumerisk (ASCII) Hexadecimal (HEX)
	WEP 64bit 5 10
	WEP 128bit 13 26

När [WPA-PSK], [WPA-EAP], [WPA2-PSK] eller [WPA2-EAP] väljs för [SÄKERHETSTYP]

TYP AV KRYPTERING	Välj [TKIP] eller [AES].
NYCKEL Ange krypteringsnyckel. Nyckellängden måste vara 8 eller större och 63 eller mindre.

[AUTENTISERING] (krävs endast för trådlöst)

Inställning krävs för användning av WPA-EAP eller WPA2-EAP.

Förberedelser före inställning

Välj en autentisering för WPA-EAP eller WPA2-EAP som är kompatibel med trådlöst nätverk och installera ett digitalt certifikat på projektorn.

1. Ställ in [DATUM OCH TID] på projektorn. (→ sid 127)

2. Använd en dator för att spara digitala certifikat (filer) för WPA-EAP eller WPA2-EAP-inställning till din USB-minnesenhet.

Ta bort USB-minnesenheten från datorn när filen har sparats.

Viktigt:

• Endast filformaten DER och PKCS#12 för digitala certifikat stöds av projektorn.
• Projektorn kan inte hantera digitala certifikat vars filstorlek överskrider 8 kB.
  • CRL (Certificate Relocation List) stöds inte.
• Certifikatkedjor stöds inte.

3. Sätt in USB-minnesenheten i projektorns USB-port.

1. Ställ in alternativ som PROFILER, DHCP, IP-ADRESS, NÄTMASK och andra om så krävs.

- Välj [PROFIL 1] eller [PROFIL 2] för [PROFILER]. Om [ENKEL ANSLUTNING] har valts är inte WPA-PSK, WPA2-PSK, WPA-EAP eller WPA2-EAP tillgängliga.

1. Välj [AVANCERAD] och tryck på Enter-tangenten.

Inställningsskärmen [AVANCERAD] visas.

1. Välj [PLATSUNDERSÖKNING] och tryck på Enter-tangenten.

"SSID"-listan visas.

1. Välj ett anslutande SSID och välj sedan [OK].

Tryck till sist på Enter-tangenten.

• Välj det SSID för vilket WPA-PSK eller WPA2-PSK har ställts in.

• Välj [INFRASTRUKTUR ( 📋 ) ] för [KOMMUNIKATIONSLÄGE]. WPA-PSK, WPA2-PSK, WPA-EAP eller WPA2-EAP är inte tillgängliga när [ADHOC ( 📋 ) ] har valts.

• Välj fliken [SÄKERHET].

Sidan [SÄKERHET] visas.

1. Välj fältet [SÄKERHETSTYP] och tryck på Enter-tangenten.

Rullistan visas.

1. Välj [WPA-EAP] eller [WPA2-EAP] och tryck på Enter-tangenten.
2. Välj fältet [TKIP/AES] och tryck på Enter-tangenten.

Rullistan visas.

1. Välj [TKIP] eller [AES] och tryck på Enter-tangenten.

Välj [TKIP] eller [AES] beroende på inställningen för din åtkomstpunkt.

11. Välj fliken [AUTENTISERING].

Sidan [AUTENTISERING] visas.

Välj antingen [EAP-TLS] eller [PEAP-MSCHAPv2] för [EAP-TYP]. Inställningsalternativen varierar beroende på EAP-typ.

Se tabellen nedan.

EAP-typ Inställningsalter	rnativ Anmärkning
EAP-TLS ANVÄNDARN	AMN 1 tecken eller mer och 32 tecken	eller mindre
	KLIENTCERTIFIKAT PKCS#12-formatfil
	CA-CERTIFIKAT (Certificate authority's-certifikat)	DER-formatfil
PEAP-MSCHAPv2 ANV	ÄNDARNAMN 1 tecken eller mer och 32	tecken eller mindre
	LÖSENORD 1 tecken eller mer och 32	tecken eller mindre
	CA-CERTIFIKAT (Certificate authority's-certifikat)	DER-formatfil

① Välja [EAP-TLS] för [EAP-TYP]:

Följande avsnitt förklarar hur man väljer [EAP-TLS].

För att välja [PEAP-MSCHAPv2], gå vidare till steg 12 på sidan 116.

12. Välj fältet [ANVÄNDARNAMN] och tryck på Enter-tangenten.

Inmatningsskärmen (programtangentbordet) visas. Ställ in ett användarnamn.

- Användarnamnet måste vara 1 tecken eller mer och 32 tecken eller mindre.

(→ sid 118)

13. Välj [KLIENTCERTIFIKAT] och tryck på Enter-tangenten.

En lista med filer (miniatyrbildsskärm) visas.

• Se "4. Använda bildvisaren" i "Användarhandboken" (PDF) för information om hur miniatyrbildsskärmen används.
• Tryck på Back-tangenten för att gå tillbaka till sidan [AUTENTISERING].

OBSERVERA:

Installera ett digitalt certifikat

Du kan installera varje digitalt certifikat (klientcertifikat och CA-certifikat) för [PROFIL 1 (eller 2)] på fil-för-fil-basis.

• Installera ett rot-CA-certifikat för ett CA-certifikat.
• Om du installerar ett digitalt certifikat över ditt existerande digitala certifikat, kommer det existerande digitala certifikatet att ersättas av det nya digitala certifikatet.
• När ett digitalt certifikat har installerats kan dess information inte raderas även om du avslutar inställningen av WPA-EAP eller WPA2-EAP.

14. Använd miniatyrbildsskärmen för att välja ett digitalt certifikat (PKCS#12-formatfil) som sparats på din USB-enhet och tryck på Enter-tangenten.

Lösenordsskärmen kommer att visas.

15. Välj fältet [LÖSENORD] och tryck på Enter-tangenten.

Inmatningsskärmen (programtangentbordet) visas. Ställ in lösenordet för den privata nyckeln. Lösenordet måste bestå av 1 tecken eller mer och 32 tecken eller mindre.

Det valda digitala certifikatet kommer att installeras på projektorn.

- Om rot-CA-certifikatet inte är inkluderat i den fil som valdes i steg 14, gå vidare till steg 16. Om rot-CA-certifikatet är inkluderat, gå vidare till steg 18.

16. Välj [CA CERTIFICATE] och tryck på Enter-tangenten.

Skärmen med en lista över enheter visas.

1. Använd miniatyrbildsskärmen för att välja ett digitalt certifikat (DER-formatfil) som sparats på din USB-enhet och tryck på Enter-tangenten.

• Välj ditt rot-CA-certifikat här.

Det valda digitala certifikatet kommer att installeras på projektorn.

1. Välj [OK] och tryck på Enter-tangenten efter att önskade inställningar har avslutats.

Sidan [TRÅDLÖST NÄTVERK] visas.

1. Välj [ANSLUT IGEN] och tryck på Enter-tangenten.

2. Välj [OK] och tryck på Enter-tangenten.

Detta fullbordar inställningen [EAP-TLS] för [EAP-TYP] i [WPA-EAP] eller [WPA2-EAP].

TIPS:

Radera det digitala certifikat som är installerat på projektorn

Följ stegen nedan för att radera det digitala certifikat som är installerat på projektorn.

Genom att följa beskrivningen kommer du att radera alla digitala certifikat för den profil som visas för tillfället.

1. Välj [RADERA CERTIFIKAT] längst ner på inställningsskärmen [AVANCERAD] och tryck på Enter-tangenten.

Ett bekräftelsemeddelande visas.

1. Välj [JA] och tryck på Enter-tangenten.

De digitala certifikaten raderas.

TIPS:

- Det digitala certifikatet i PKCS#12-format inklusive ett CA-certifikat kommer att installeras som ett rot-CA-certifikat.

② Välja [PEAP-MSCHAPv2] för [EAP TYPE]:

1. Välj [EAP-TYP] från sidan [AUTENTISERING] och tryck på Enter-tangenten.

Rullistan visas.

1. Välj [PEAP-MSCHAPv2] och tryck på Enter-tangenten.

2. Välj fältet [ANVÄNDARNAMN] och tryck på Enter-tangenten.

Inmatningsskärmen (programtangentbordet) visas. Ställ in ett användarnamn.

- Ett användarnamn måste bestå av 32 tecken eller mindre.

(→ sid 118)

1. Efter att inställningen av användarnamn slutförts, välj fältet [LÖSENORD] och tryck på Enter-tangenten.

Inmatningsskärmen (programtangentbordet) visas. Ställ in ett lösenord.

- Lösenordet måste vara 32 tecken eller mindre.

1. Efter att inställningen av lösenordet slutförts, välj fältet [CA-CERTIFIKAT] och tryck på Enter-tangenten.

Skärmen med enheter visas.

• Se "4. Använda bildvisaren" i "Användarhandboken" (PDF) för information om hur miniatyrbildsskärmen används.
• Tryck på Back-tangenten för att gå tillbaka till sidan [AUTENTISERING].

OBSERVERA:

Installera ett digitalt certifikat

Du kan installera varje digitalt certifikat (klientcertifikat och CA-certifikat) för [PROFIL 1 (eller 2)] på fil-för-fil-basis.

• Installera ett rot-CA-certifikat för ett CA-certifikat.
• Om du installerar ett digitalt certifikat över ditt existerande digitala certifikat, kommer det existerande digitala certifikatet att ersättas av det nya digitala certifikatet.

• När ett digitalt certifikat har installerats kan dess information inte raderas även om du avslutar inställningen av WPA-EAP eller WPA2-EAP.

• Använd miniatyrbildsskärmen för att välja ett digitalt certifikat (DER-formatfil) som sparats på din USB-enhet och tryck på Enter-tangenten.

• Välj ditt rot-CA-certifikat här.

Det valda digitala certifikatet kommer att installeras på projektorn.

1. Efter att önskade inställningar har gjorts, välj [OK] och tryck på tangenten Enter.

Sidan [TRÅDLÖST NÄTVERK] återkommer.

1. Välj [ANSLUT IGEN] och tryck på Enter-tangenten.

2. Välj [OK] och tryck på Enter-tangenten.

Detta fullbordar inställningen [PEAP-MSCHAPv2] för [EAP-TYP] i [WPA-EAP] eller [WPA2-EAP].

TIPS:

Radera det digitala certifikat som är installerat på projektorn

Följ stegen nedan för att radera det digitala certifikat som är installerat på projektorn.

Genom att följa beskrivningen kommer du att radera alla digitala certifikat för den profil som visas för tillfället.

1. Välj [RADERA CERTIFIKAT] längst ner på inställningsskärmen [AVANCERAD] och tryck på Enter-tangenten.

Ett bekräftelsemeddelande visas.

1. Välj [JA] och tryck på Enter-tangenten.

De digitala certifikaten raderas.

TIPS:

Ange WEP-nycklar (växla mellan alfanumeriska tecken och hexadecimala)

För att ange från [NYCKEL1] till [NYCKEL4], gör följande:

1. Välj en av [NYCKEL 1], [NYCKEL 2], [NYCKEL 3] och [NYCKEL 4] och tryck på Enter-tangenten.

Inmatningsskärmen (programtangentbordet) visas.

1. Använd ▼, ▲, ◀ eller ►-tangenten för att välja ett tecken och tryck på Enter-tangenten.

2. Använd alfanumeriska tecken (ASCII) eller hexadecimala (HEX) för att ange en WEP-nyckel eller lösensträng. Använd alfanumeriska tecken (ASCII) för att ange en PSK-nyckel.

3. Tryck på [HEX]-tangenten för att ändra till [ASCII] för att ställa in nyckeln med ASCII-nummer. Du kan växla mellan [ASCII] och [HEX] med den här tangenten.
4. Ange 0x (numerisk respektive alfabet) direkt innan din nyckelkod.

5. Hexadecimal använder 0 till 9 och A till F.

6. Efter att du har angett din WEP-nyckel eller lösensträng, använd ▼, ▲, ◀ eller ►-tangenten för att välja [OK] och tryck på Enter-tangenten.

Inmatningsskärmen (programtangentbordet) stängs.

WPS

Om den åtkomstpunkt för trådlöst nätverk som anslutits till projektorn stödjer WPS (Wi-Fi Protected Setup TM), kan du använda PIN-metod eller tryck på knapp-metod för att ställa in det trådlösa nätverket för projektorn.

PIN-TYP Ställ in en 4-siffrig eller 8-siffrig PIN-kod för WPS för din åtkomstpunkt för att avsluta in-ställningarna av SSID-säkerhet.
TRYCK PÅ KNAPP-TYP	Tryck på angiven knapp för åtkomstpunkten och projektorns trådlösa nätverksenhet för att avsluta inställningarna av SSID-säkerhet.

NÄTVERKSINFORMATION

Följande information kommer att visas när en projektor är ansluten till ett nätverk (trådbundet eller trådlöst nätverk).

PROJEKTORNAMN
VÄRDNAMN
DOMÄN
NÄTVERKSINFORMATION (TRÅD-BUNDET NÄTVERK/TRÅDLÖST NÄTVERK)	ANSLUTNINGSSTATUS, IP-ADRESS, NÄTMASK, STANDARD-GATE-WAY, WINS, DNS, MAC-ADRESS, SSID, NÄTVERKSTYP, WEP/WPA, KANAL, SIGNALNIVÅ, AUTENTISERING, AUTENTISERINGSPERIOD
VISA INFORMATIONEN I APPLIKA-TIONSMENYN	Slå på eller av visningen av nätverksinformation.

Vad dessa lägen betyder beskrivs nedan.

Meddelande Autentisering status
GODKÄND Autentisering korrekt utförd.
EJ GODKÄND Autentiseringen misslyckades.
AUTENTICERAR Autentisering pågår.
UPPHÖRT Det digitala certifikatet har slutat att gälla. Eller [INSTÄLLNINGAR FÖR DATUM OCH TID] har inte ställts in korrekt.
INSTÄLLNINGAR FÖR DATUM OCH TID	[INSTÄLLNINGAR FÖR DATUM OCH TID] har rensats. Ställ in korrekt datum och tid.

PROJEKTORNAMN (endast menyn AVANCERAD)

PROJEKTORNAMN Ställ in ett unikt projektornamn. Upp till 16 alfanu-

meriska tecken och symboler

DOMÄN (endast menyn AVANCERAD)

Ställ in ett värdnamn och domännamn för projektorn.

VÄRDNAMN Ställ in ett	värdnamn för projektorn. Upp till 15 alfanume-	riska tecken
DOMÄNNAMN Ställ in ett	domännamn för projektorn. Upp till 60 alfanume-	riska tecken

ALERT MAIL (endast menyn AVANCERAD)

ALERT MAIL Detta alter	nativ underrättar din dator om lampbytestider eller fel-meddelanden via e-post när ett trådlöst eller trådbundet nätverk används.En bockmarkering aktiverar Alert Mail-funktionen.Om bockmarkeringen tas bort inaktiveras Alert Mail-funktionen.Exempel på ett meddelande som sänds från projektorn:Lampan och filtren har nätt slutet på sin användningstid. Byt ut lampan och filtren.Projektornamn: Ricoh projektorAnvändningstimmar lampa: 100 [H]	—
VÄRDNAMN Ange ett värdnamn. Upp till 15 alfanume-		riska tecken
DOMÄNNAMN Ange domännamnet för det nätverk som är anslutet till projek-torn.		Upp till 60 alfanume-riska tecken
AVSÄNDARADRESS Ange avsändarens adress. Upp till 60 alfanu-		meriska tecken och symboler
SMTP-SERVER-NAMN	Ange SMTP-servernamnet som ska anslutas till projektorn. Upp till 60 alfanume-riska tecken
MOTTAGARADRESS 1, 2, 3	Ange din mottagares adress. Upp till 60 alfanu-	meriska tecken och symboler
TESTA E-POST	Skicka ett testmail för att kontrollera att inställningarna är korrekta.OBSERVERA:Om du angav en felaktig adress under ett test kanske du inte får ett alert mail. Om detta inträffar, kontrollera att mottagarens adress är korrekt.Om inget av [AVSÄNDARADRESS], [SMTP-SERVERNAMN] eller [MOT-TAGARADRESS 1-3] har valts, kan inte [TESTA E-POST] användas.Kontrollera att [OK] är markerat och tryck på Enter-tangenten innan du utför [TESTA E-POST].	—

NÄTVERKSSERVICE (endast menyn AVANCERAD)

HTTP-SERVER Ställ in	ett lösenord för din HTTP-server. Upp till 10 alfanume-	riska tecken
PJLink	Projector Management Utility på CD-ROM-skivan använder PJLink. Ställ vid behov in ett lösenord för PJLink för att använda detta tillbehör.	Upp till 32 alfanume-riska tecken
	OBSERVERA:Glöm inte ditt lösenord. Kontakta din återförsäljare om du har glömt ditt lösenord.Vad är PJLink?PJLink är ett standardprotokoll som används för att kontrollera projek-torer från olika tillverkare. Detta standardprotokoll upprättades av Japan Business Machine and Information System Industries Association (JBMIA) år 2005.Projektorn stödjer alla kommandon i PJLink Klass 1.PJLink-inställningen påverkas inte även om [RESET] utförs från me-nyn.

VERKTYG

ADMINISTRATÖRLÄGE

Låter dig välja MENYLÄGE, spara inställningar och ställa in lösenord för administratörsläget.

MENYLÄGE Välj antingen	en menyn [BASIC] eller [AVANCERAD].(→ sid 80)	—
INTE SPARA INSTÄLLNINGAR	Om rutan markeras kommer projektorinställningarna inte att sparas.Avmarkera rutan för att spara projektorinställningarna.	—
NYTT LÖSENORD/BEKRÄFTA LÖSEN-ORD	Tilldela ett lösenord för administratörsläget. Upp till 10 alfanumeriska tecken	—

TIPS:

För att återgå till menyn AVANCERAD från menyn BASIC ska du göra följande:

1. Använd Input-tangenten på kabinettet eller tryck på tangenten Network på fjärrkontrollen för att välja [NÄT-VERK] och visa APPLIKATIONSMENYN.
2. Välj [VERKTYG] → [ADMINISTRATÖRLÄGE] → [MENYLÄGE] → [AVANCERAT LÄGE].

PROGRAMTIMER

Detta alternativ slår på/av projektorn, ändrar videosignaler och väljer EKO-läge automatiskt vid en angiven tid.

OBSERVERA:

• Innan du använder [PROGRAMTIMER] ska du kontrollera att alternativet [DATUM OCH TID] är inställt. (→ sid 127)
• Kontrollera att projektorn är i standby-läge med STRÖM-sladden ansluten.
• Projektorn har en inbyggd klocka. Klockan kommer att fortsätta fungera i cirka två veckor efter att huvudströmmen har slagits av. Om huvudströmmen inte ansluts till projektorn på två veckor eller mer kommer den inbyggda klockan att sluta fungera.

Ställa in en ny programtimer

1. På skärmen [PROGRAMTIMER] ska du använda tangenten SELECT ▲ eller ▼ för att välja [INSTÄLLNINGAR] och trycka på Enter-tangenten.

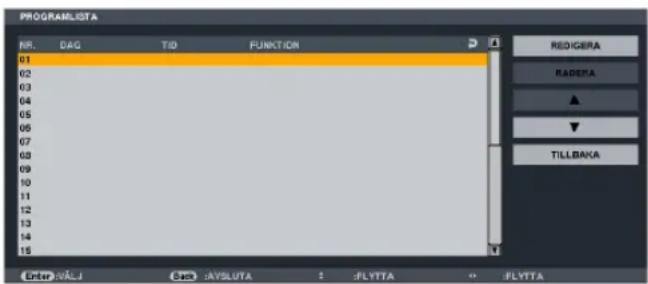

Skärmen [PROGRAMLISTA] visas.

1. Välj ett tomt programnummer och tryck på Enter-tangenten.

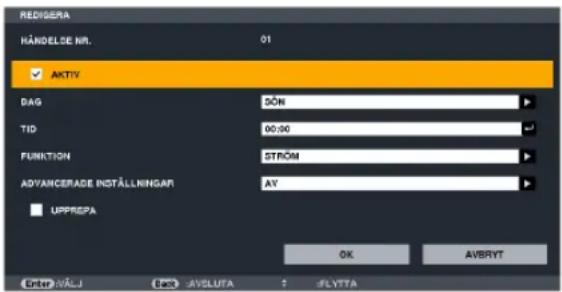

Skärmen [REDIGERA] kommer att visas.

1. Gör önskade inställningar för varje alternativ.

AKTIV ...... Markera med en bock för att aktivera programmet.

DAG ...... Väljer dagar i veckan för programtimern. För att köra programmet från måndag till fredag, välj [MÅN-FRE]. För att köra programmet varje dag, välj [VARJE DAG].

TID ...... Ställ in den tid då programmet ska köras. Ange tid i 24-timmarsformat.

FUNKTION ...... Välj en funktion som ska köras. Om [STRÖM] väljs så kan du stänga av projektorn med [AVANCERADE INSTÄLLNINGAR]. Om [INDATA] väljs så kan du välja en videokälla med [AVANCERADE INSTÄLLNINGAR]. Om [LAMPSTYRKA] väljs så kan du välja [LAMPSTYRKA] med [AVANCERADE INSTÄLLNINGAR].

AVANCERADE INSTÄLLNINGAR

...... Välj ström på/av, en typ av videokälla eller LAMPSTYRKA för valt alternativ i [FUNKTION].

UPPREPA...... Markera med en bock för att kontinuerligt upprepa körning av programmet. Bocka av för att använda programmet endast denna vecka.

4. Välj [OK] och tryck på Enter-tangenten.

Detta slutför inställningen.

Du kommer tillbaka till skärmen [PROGRAMLISTA].

5. Välj [BAK] och tryck på Enter-tangenten.

Du kommer tillbaka till skärmen [PROGRAMTIMER].

6. Välj [OK] och tryck på Enter-tangenten.

Du kommer tillbaka till skärmen [VERKTYG].

OBSERVERA:

• Upp till 30 olika timerinställningar kan programmeras in.
• När [PROGRAMTIMER] är aktiverad ignoreras inställningen [STANDBY-LÄGE].
• Programtimern utlöses på basis av tidsinställning, inte på programbasis.
• När programmet som inte markerats med en bock i [UPPREPA] har körts kommer bocken i rutan [AKTIV] att raderas automatiskt och programmet kommer att avaktiveras.
• Om tiden för påslaging och avstängning av timern är inställd på samma tid kommer tiden för avstängning att prioriteras.
• Om två olika källor ställs in för samma tid kommer det högsta programnumret att prioriteras.
• Tidsinställningen för påslagning kommer inte att köras när kylfläktarna är igång eller när något är fel.
• Om tiden som ställts in för avstängning infaller vid ett tillfälle då strömmen inte kan stängas av kommer avstängningen inte att utföras förrän strömmen kan stängas av.
• Program som inte markerats med en bock i [AKTIV] på skärmen [REDIGERA] kommer inte att köras även om programtimern är aktiverad.
• När projektorn slås på med hjälp av programtimern och om du vill stänga av projektorn, ställ in timern för avstängning eller gör det manuellt så att projektorn inte står påslagen under en lång tid.

Aktivera programtimern

1. Välj [AKTIVERA] på skärmen [PROGRAMTIMER] och tryck på Enter-tangenten.

[AKTIVERA] aktiveras.

1. Välj [OK] och tryck på Enter-tangenten.

Skärmen [PROGRAMTIMER] kommer att ändras till skärmen [VERKTYG].

OBSERVERA:

• Om [AKTIVERA] avmarkeras så avslutas programtimern även om ett program är markerat med en bock på skärmen [PROGRAMLISTA].
• När [AKTIVERA] har valts kan inga ändringar göras i [PROGRAMLISTA]. Om du vill göra ändringar, välj [AKTIVERA] för att stänga av programtimern.

Ändra de programmerade inställningarna

1. Välj ett program du vill göra ändringar för på skärmen [PROGRAMLISTA] och tryck på Enter-tangenten.
2. Ändra inställningarna på skärmen [REDIGERA].
3. Välj [OK] och tryck på Enter-tangenten.

De programmerade inställningarna kommer att ändras.

Du kommer tillbaka till skärmen [PROGRAMLISTA].

Ändra ordningen på program

1. Välj ett program du vill ändra ordning på från skärmen [PROGRAMLISTA] och tryck på SELECT ►-tangen-ten.
2. Tryck på tangenten SELECT ▼ för att välja ▲ eller ▼.
3. Tryck på Enter-tangenten ett par gånger för att välja en rad dit du vill flytta programmet.
   Programmens ordning ändras.

Radera programmen

1. Välj ett programnummer du vill radera från skärmen [PROGRAMLISTA] och tryck på SELECT ▶-tangen-ten.
2. Tryck på tangenten SELECT ▼ för att välja [RADERA].
3. Tryck på Enter-tangenten.
   Bekräftelseskärmen visas.
4. Välj [JA] och tryck på Enter-tangenten.
   Programmet raderas.

Detta slutför borttagningen av programmet.

DATUM OCH TID

Du kan ställa in aktuell tid, månad, datum och år.

OBS: Projektorn har en inbyggd klocka. Klockan kommer att fortsätta fungera i cirka 2 veckor efter att huvudströmmen har slagits av. Om huvudströmmen är avstängd i 2 veckor eller längre kommer klockan att sluta fungera. Om den inbyggda klockan slutar fungera ska datum och tid ställas in igen. Den inbyggda klockan slutar inte att fungera i standby-läge.

TIDSZONSINSTÄLLNINGAR ...... Välj din tidszon.

INSTÄLLNINGAR FÖR DATUM OCH TID .....Ställ in aktuellt datum (MM/DD/ÅÅÅÅ) och tid (TT:MM).

INTERNET TIDSSERVER...... Om du markerar med en bock så kommer projektorns inbyggda klocka att synkroniseras med en internet-tidsserver var 24:e timme och när projektorn slås på.

UPDATE.... Synkroniserar projektorns inbyggda klocka omedelbart. UPPDATERA-tangenten är inte tillgänglig om inte rutan INTERNET TIDSSERVER är markerad med en bock.

SOMMARTIDSINSTÄLLNINGAR ...... Om du markerar med en bock så aktiveras klockan för sommartid.

MUS

Med detta alternativ kan du ändra dina USB-musinställningar. Funktionen för musinställning är endast tillgänglig för USB-mus. Välj de inställningar du vill ha:

MUSKNAPP ....[HÖGER HAND] eller [VÄNSTER HAND]

MUSENS KÄNSLIGHET ....[SNABB], [MEDEL] eller [LÄNGSAM]

6. Installation och anslutningar

Det här avsnittet beskriver hur du installerar din projektor och hur du ansluter video- och audiokällor. Din projektor är enkel att installera och använda. Men innan du börjar måste du först:

1 Installera projektorn och en duk.
② Ansluta din dator eller videoutrustning till projektorn.
③ Ansluta den medföljande nätkabeln. (→ sid. 13)

$$ (\rightarrow \text { sid. } 1 3 2, 1 3 4, 1 3 5, 1 3 6, 1 3 7, 1 3 8) $$

OBSERVERA:

- Se till att nätkabeln och alla andra kablar är frånkopplade innan du flyttar projektorn. Täck över linsen med det skjutbara linsskyddet när projektorn flyttas eller inte används.

① Placering av projektorn och duken

Välja en plats

[PJ X5360N]

Ju längre projektorn befinner sig från duken eller väggen desto större blir bilden. Den minsta bildstorleken är ungefär 0,64 m (25 tum), diagonalt mätt, när projektorn är ungefär 0,9 m (35 tum) från väggen eller duken. Den största bildstorleken är ungefär 7,6 m (300 tum) när projektorn är ungefär 11,0 m (435 tum) från väggen eller duken.

TIPS:

• Avständen anges som värden mellan tele och vidvinkel. Använd detta som tumregel.
• För närmare anvisningar om projiceringsavståndet, se sidan 130.

[PJ WX5350N]

Ju längre projektorn befinner sig från duken eller väggen desto större blir bilden. Den minsta bildstorleken är ungefär 0,64 m (25 tum), diagonalt mätt, när projektorn är ungefär 0,9 m (37 tum) från väggen eller duken. Den största bildstorleken är ungefär 7,6 m (300 tum) när projektorn är ungefär 11,7 m (459 tum) från väggen eller duken.

TIPS:

• Avständen anges som värden mellan tele och vidvinkel. Använd detta som tumregel.
• För närmare anvisningar om projiceringsavständet, se sidan 130.

Projiceringsavständ och dukstorlek

Följande visar rätt inbördes förhållanden mellan projektorn och duken. Använd tabellen för att bestämma placeringen. Avständstabell

B = Höjdskillnad mellan linsens mittlinje och du- kens mitt
C = Projiceringsavständ
D = Höjdskillnad mellan linsens mittlinje och du- kens undre sida (övre sida vid takmontage)
α = Projiceringsvinkel

OBSERVERA: Värdena i tabellerna är designvärden och kan variera.

[PJ X5360N]

Dukstorlek						B		C					D		α
Diagonalt Bredd Höjd Vidvinkel Tele Vidvinkel Tele
tum	mm	tum	mm	tum	mm	tum	mm	tum	mm	-	tum	mm	tum	mm	grader	-	grader
25	635	20	508	15	381	0–8	0–191	25	643	-	43	1102	-8–0	-191–0	0,0–16,5	-	0,0–9,8
30	762	24	610	18	457	0–9	0–229	31	782	-	52	1333	-9–0	-229–0	0,0–16,3	-	0,0–9,7
40	1016	32	813	24	610	0–12	0–305	42	1060	-	71	1794	-12–0	-305–0	0,0–16,0	-	0,0–9,6
60	1524	48	1219	36	914	0–18	0–457	64	1616	-	107	2717	-18–0	-457–0	0,0–15,8	-	0,0–9,6
72	1829	58	1463	43	1097	0–22	0–549	77	1950	-	129	3271	-22–0	-549–0	0,0–15,7	-	0,0–9,5
80	2032	64	1626	48	1219	0–24	0–610	86	2172	-	143	3641	-24–0	-610–0	0,0–15,7	-	0,0–9,5
84	2134	67	1707	50	1280	0–25	0–640	90	2284	-	151	3825	-25–0	-640–0	0,0–15,7	-	0,0–9,5
90	2286	72	1829	54	1372	0–27	0–686	96	2450	-	161	4102	-27–0	-686–0	0,0–15,6	-	0,0–9,5
100	2540	80	2032	60	1524	0–30	0–762	107	2728	-	180	4564	-30–0	-762–0	0,0–15,6	-	0,0–9,5
120	3048	96	2438	72	1829	0–36	0–914	129	3285	-	216	5487	-36–0	-914–0	0,0–15,6	-	0,0–9,5
150	3810	120	3048	90	2286	0–45	0–1143	162	4119	-	271	6872	-45–0	-1143–0	0,0–15,5	-	0,0–9,4
180	4572	144	3658	108	2743	0–54	0–1372	195	4953	-	325	8256	-54–0	-1372–0	0,0–15,5	-	0,0–9,4
200	5080	160	4064	120	3048	0–60	0–1524	217	5509	-	361	9180	-60–0	-1524–0	0,0–15,5	-	0,0–9,4
210	5334	168	4267	126	3200	0–63	0–1600	228	5787	-	380	9641	-63–0	-1600–0	0,0–15,5	-	0,0–9,4
240	6096	192	4877	144	3658	0–72	0–1829	261	6621	-	434	11026	-72–0	-1829–0	0,0–15,4	-	0,0–9,4
270	6858	216	5486	162	4115	0–81	0–2057	294	7456	-	489	12411	-81–0	-2057–0	0,0–15,4	-	0,0–9,4
300	7620	240	6096	180	4572	0–90	0–2286	326	8290	-	543	13795	-90–0	-2286–0	0,0–15,4	-	0,0–9,4

[PJ WX5350N]

Dukstorlek						B		C					D		α
Diagonalt Bredd Höjd Vidvinkel Tele Vidvinkel Tele
tum	mm	tum	mm	tum	mm	tum	mm	tum	mm	-	tum	mm	tum	mm	grader	-	grader
25	635	21	538	13	337	0–8	0–202	27	682	-	46	1167	-7–1	-168–34	0,0–16,5	-	0,0–9,8
30	762	25	646	16	404	0–10	0–242	33	829	-	56	1411	-8–2	-202–40	0,0–16,3	-	0,0–9,7
40	1016	34	862	21	538	0–13	0–323	44	1123	-	75	1898	-11–2	-269–54	0,0–16,1	-	0,0–9,7
60	1524	51	1292	32	808	0–19	0–485	67	1710	-	113	2873	-16–3	-404–81	0,0–15,8	-	0,0–9,6
72	1829	61	1551	38	969	0–23	0–582	81	2063	-	136	3458	-19–4	-485–97	0,0–15,7	-	0,0–9,5
80	2032	68	1723	42	1077	0–25	0–646	90	2298	-	151	3848	-21–4	-538–108	0,0–15,7	-	0,0–9,5
84	2134	71	1809	45	1131	0–27	0–678	95	2415	-	159	4043	-22–4	-565–113	0,0–15,7	-	0,0–9,5
90	2286	76	1939	48	1212	0–29	0–727	102	2591	-	171	4336	-24–5	-606–121	0,0–15,7	-	0,0–9,5
100	2540	85	2154	53	1346	0–32	0–808	114	2885	-	190	4823	-26–5	-673–135	0,0–15,6	-	0,0–9,5
120	3048	102	2585	64	1615	0–38	0–969	137	3472	-	228	5799	-32–6	-808–162	0,0–15,6	-	0,0–9,5
150	3810	127	3231	79	2019	0–48	0–1212	171	4354	-	286	7261	-40–8	-1010–202	0,0–15,6	-	0,0–9,5
180	4572	153	3877	95	2423	0–57	0–1454	206	5235	-	343	8724	-48–10	-1212–242	0,0–15,5	-	0,0–9,5
200	5080	170	4308	106	2692	0–64	0–1615	229	5822	-	382	9699	-53–11	-1346–269	0,0–15,5	-	0,0–9,5
210	5334	178	4523	111	2827	0–67	0–1696	241	6116	-	401	10187	-56–11	-1414–283	0,0–15,5	-	0,0–9,5
240	6096	204	5169	127	3231	0–76	0–1939	275	6997	-	459	11649	-64–13	-1615–323	0,0–15,5	-	0,0–9,4
270	6858	229	5816	143	3635	0–86	0–2181	310	7878	-	516	13112	-72–14	-1817–363	0,0–15,5	-	0,0–9,4
300	7620	254	6462	159	4039	0–95	0–2423	345	8759	-	574	14575	-79–16	-2019–404	0,0–15,5	-	0,0–9,4

WARNING

* Takmontering av projektorn måste utföras av en kvalificerad tekniker. Kontakta din Ricoh-återförsäljare för närmare information.
* Försök inte att själv montera projektorn.
- Använd endast projektorn på ett stabilt, jämnt underlag. Om projektorn faller i golvet finns det risk för personskador och även projektorn kan skadas allvarligt.
- Använd inte projektorn på platser där temperaturen varierar kraftigt. Projektorn får bara användas om temperaturen ligger mellan 5 ° och 40 °C (Ekoläget väljs automatiskt vid en temperatur på 35 °C till 40 °C.).
- Utsätt inte projektorn för fukt, damm eller rök. Detta försämrar bildåtergivningen.
- Se till att ventilationen runt projektorn är tillräcklig så att värmen bortleds. Täck inte för ventilationshålen på sidorna eller framtill på projektorn.

Reflektera bilden

När du använder en spegel för att reflektera projektorns bild får du en mycket större bild när utrymmet är begrän- sat. Om du behöver ett spegelsystem ska du kontakta din Ricoh-återförsäljare. Om du använder ett spegelsystem och din bild är inverterad, korrigerar du bildens placering med MENU- och ▲▼◀▶-tangenterna på projektorhöljet eller fjärrkontrollen. (→ sid. 95)

② Göra anslutningar

OBSERVERA: Om du använder en bärbar dator ska du vara noga med att ansluta projektorn och datorn med projektorn i standby-läge och innan du slår på strömmen till den bärbara datorn.

I de flesta fall slås inte utsignalen från den bärbara datorn på om datorn inte är ansluten till projektorn innan man sätter på den.

* Om skärmen blir blank när du använder fjärrkontrollen kan det bero på datorns skärmsläckare eller energisparfunktioner.

Aktivera datorns externdisplay

När en bild visas på den bärbara datorns skärm innebär det nödvändigtvis inte att den sänder ut en signal till projektorn. Om du använder en PC-kompatibel bärbar dator, aktiverar/avaktiverar du externdisplayen med en kombination av funktionstangenter.

Vanligtvis sätter du på eller stänger av externdisplayen med en kombination av "Fn" och en av de 12 funktionstangenterna. På t.ex. NEC-datorer använder man Fn + F3, medan man på Dell-datorer använder Fn + F8 för att växla mellan externdisplayvalen.

Ansluta din dator

OBSERVERA: Signaler som stöds av Plug & Play (DDC2)

INGÅNG
Computer 1 In Computer 2 In HDMI
analog analog digital
Ja Ja Ja

OBSERVERA:

- När [BILDVISARE], [NÄTVERK], eller [USB-SKÄRM] är valt för [INDATA], matas ljud från Computer 2 Audio In-miniingången ut genom högtalaren.

- Välj källnamnet för lämplig ingång efter att du har satt på projektorn.

Ingångsanslutning	Input-tangenten på projektorhöljet	Tangent på fjärrkontrollen
Computer 1 In		1
Computer 2 In		2
HDMI In
USB (PC)		display

OBSERVERA: Bilden kan återges felaktigt om du spelar upp en Video- eller S-Videokälla via en rasteromvandlare (scan converter) som säljs separat.

Detta beror på att projektorn i standardinställningen behandlar en videosignal som en datorsignal. Om detta skulle hända, gör du följande.

* När bilden visas med ett svart parti upp- och nedtill eller mörka bilder inte visas korrekt:

Projicera en bild som fyller upp hela skärmen och tryck sedan på Auto Set-tangenten på projektorhöljet eller fjärrkontrollen.

OBSERVERA: Vid visning av en DVI-digitalsignal

• Använd en DVI-to-HDMI-kabel för standarden DDWG (Digital Display Working Group) DVI (Digital Visual Interface) revision 1.0. Kabeln får vara högst 5 m lång.
• Stäng av projektorn och datorn innan du ansluter DVI-till-HDMI-kabeln.
• För att projicera en DVI-digitalsignal: Anslut kablarna, sätt på projektorn och välj sedan HDMI-insignalen. Sätt till sist på datorn. Om du inte gör det kan det hända att grafikkortets digitalutgång inte aktiveras, vilket gör att ingen bild kan visas. Starta om datorn om detta sker.
• Vissa grafikkort har både analoga RGB (15-stifts D-Sub) och DVI (eller DFP-utgång). Användning av den 15-poliga D-Sub-kontakten kan leda till att ingen bild visas från grafikkortets digitalutgång.
• Koppla inte ur DVI-till-HDMI-kabeln medan projektorn går. Om signalkabeln har kopplats loss och sedan anslutits igen, kan det hända att bilden inte visas på rätt sätt. Starta om datorn om detta sker.

OBSERVERA: När [BILDVISARE], [NÄTVERK] eller [USB-SKÄRM] är valt för [INDATA] matas ljud från Computer 2 Audio Inminikontakten ut genom högtalaren.

OBSERVERA: HDMI-insignal

Om HDMI-kabeln kopplas bort och sedan ansluts igen kan det resultera i att ingen bild visas från HDMI-utrustningen medan projektorn är igång.

Om detta skulle hända, välj HDMI-insignalen igen.

- Tryck på HDMI-knappen på fjärrkontrollen.

- Tryck på Menu-knappen på projektorhöljet, välj sedan [HDMI] från [INDATA].

Ansluta en extern skärm

Du kan ansluta en separat, extern skärm till projektorn. Då syns samtidigt datorns projicerade analoga bild på skärmen.

OBSERVERA:

• Daisy chain-koppling är inte möjlig.
• När en ljudanläggning är ansluten kopplas projektorns högtalare bort.

Ansluta din DVD-spelare eller annan AV-utrustning

Ansluta Video/S-Video-ingången

- Välj källnamnet för lämplig ingång efter att du har satt på projektorn.

Ingångsanslutning	Input-tangenten på projektorhöljet	Tangent på fjärrkontrollen
Video In	VIDEO	Video
S-Video In	S-VIDEO	S-Video

OBSERVERA: Audio In L och R-jacken (RCA) delas av Video- och S-Videoingångarna.

OBSERVERA: Se bruksanvisningen till din videobandspelare för mer information om din utrustnings videoutgångar.

OBSERVERA: Det kan hända att bilden inte visas korrekt när du snabbspolar en Video- eller S-Videokälla framåt eller bakåt via en rasteromvandlare.

Ansluta komponentingången

En komponentsignal visas automatiskt. Annars väljer du [INSTÄLLN] → [ALTERNATIV(1)] → [VÄLJA SIGNAL] → [DATOR1] eller [DATOR2] i menyn, och markerar sedan radioknappen för Komponent.

- Välj källnamnet för lämplig ingång efter att du har satt på projektorn.

Ingångsanslutning	Input-tangenten på projektorhöljet	Tangent på fjärrkontrollen
Computer 1 In	DATOR1 Computer	1
Computer 2 In	DATOR2 Computer	2

OBSERVERA: Se bruksanvisningen till din DVD-spelare för mer information om dess utgångar.

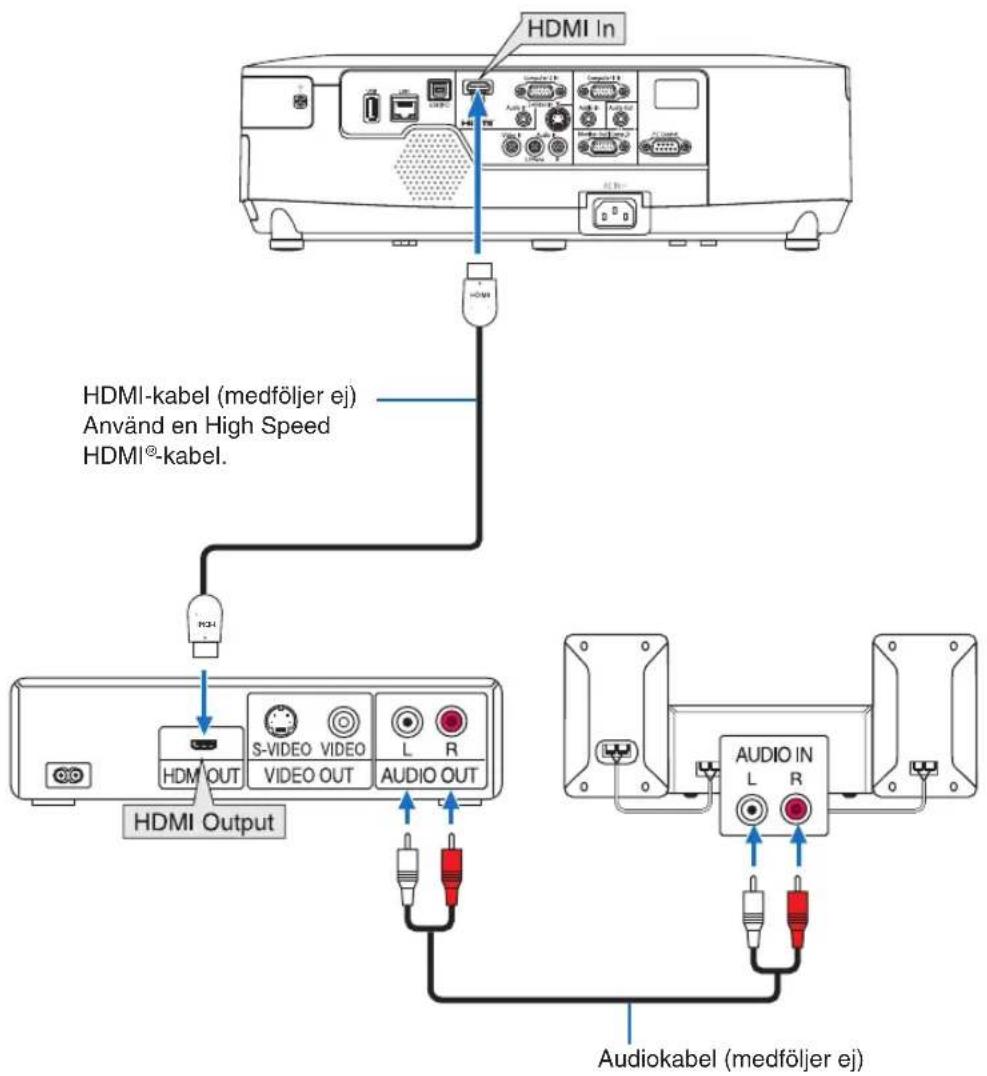

Ansluta HDMI-ingången

Du kan ansluta HDMI-utgången på din DVD-spelare, hårddiskspelare, Blu-ray-spelare eller PC av typen bärbar dator till HDMI In-anslutningen på din projektor.

OBSERVERA: HDMI In-kontakten stöder Plug & Play (DDC2B).

Ingångsanslutning	Input-tangenten på projektorhöljet	Tangent på fjärrkontrollen
HDMI In

TIPS: För användare av videoutrustning med en HDMI-anslutning:

Välj "Förstärkt" hellre än "Normal" om HDMI-utgången går att växla mellan "Förstärkt" och "Normal".

Detta kommer att ge förbättrade bildkontraster och mer detaljerade mörka områden.

För mer information om inställningar, se instruktionsmanualen till den videoutrustning som ska anslutas.

• Vid anslutning av projektorns HDMI In-anslutning till DVD-spelaren, kan projektorns videoinivå ställas in enligt DVD-spelarens videoinivå. I menyn väljer du [HDMI-INSTÄLLNINGAR] → [RGB-INTERVALL] och gör de nödvändiga inställningarna.
• Om HDMI-insignalsljudet inte hörs, väljer du [HDMI-INSTÄLLNINGAR] → [AUDIOVAL] → [HDMI].

Ansluta till ett trådbundet nätverk

Projektorn har som standard en LAN-port (RJ-45) som med en nätverkskabel skapar en nätverksanslutning. För att använda en nätverksanslutning måste du ställa in nätverket på projektorns meny. Välj [APPLIKATIONSMENY] → [NÄTVERKSINSTÄLLNINGAR] → [TRÅDBUNDET NÄTVERK].(→ sid. 108).

Exempel på nätverksanslutning

Exempel på anslutning till trådbundet nätverk
    note right of Hub: Nätverkskabel (medföljer ej)
        OBSERVERA: Använd nätverkskabel kategori 5 eller högre.
    end

Ansluta till ett trådlöst nätverk (säljs separat)

Med den trådlösa nätverksenheten (säljs separat) kan du använda en trådlös nätverksmiljö. När projektorn används i en trådlös nätverksmiljö måste IP-adress och andra inställningar göras på projektorn.

Viktigt:

• Ta bort enheten från projektorn om du använder projektorn med en trådlös USB-nätverksenhet på en plats där användning av trådlös nätverksutrustning är förbjuden.
• Köp en trådlös USB-nätverksenhet som är lämplig för ditt land eller område.

OBSERVERA:

• Den gröna lysdioden på en trådlös USB-nätverksenhet blinkar för att visa att enheten fungerar.
• Din dators trådlösa nätverksadapter (eller enhet) måste följa Wi-Fi (IEEE802.11b/g/n)-standarden.

Flödesschema för att ställa in ett trådlöst nätverk

Steg 1: Anslut en trådlös USB-nätverksenhet till projektorn om det krävs.

Steg 2: Visa [NÄTVERKSINSTÄLLNINGAR] från [APPLIKATIONSMENY]. (→ sid 107)

Steg 3: Välj [NÄTVERKSINSTÄLLNINGAR] → [TRÅDLÖST NÄTVERK] → [PROFILER] och ställ in [ENKEL ANSLUTNING], [PROFIL 1] eller [PROFIL 2]. (→ sid 108)

TIPS:

Gå till HTTP-serverfunktionen för att ställa in [NÄTVERKSINSTÄLLNINGAR] → [TRÅDLÖST NÄTVERK] → [ENKEL ANSLUTNING], [PROFIL 1], [PROFIL 2].

Montera en trådlös nätverksenhet

FÖRSIKTIGT:

- Den trådlösa nätverksenheten monteras inne i projektorn. Stäng av projektorn och dra ut nätkabeln innan du monterar den och låt projektorn svalna helt. Att ta bort filterenheten medan projektorn kör kan leda till brännskador eller elektriska stötar eftersom du vidrör interna delar.

OBSERVERA:

• En trådlös USB-nätverksenhet måste föras in i rätt riktning i porten för trådlös USB-nätverksenhet. Den kan inte sättas in i motsatt riktning. Om en trådlös USB-nätverksenhet sätts in i motsatt riktning med våld kan USB-porten gå sönder.
• Innan du rör vid en trådlös USB-nätverksenhet, rör vid ett metallföremål (såsom ett dörrhandtag eller en aluminiumfönsterkarm) för att ladda ur den statiska elektriciteten från din kropp.
• Sätt alltid i eller ta bort en trådlös USB-nätverksenhet när huvudströmmen är avstängd. Annars kan projektorn gå sönder eller den trådlösa USB-nätverksenheten skadas. Om projektorn inte fungerar korrekt, slå av den, koppla bort nätkabeln och koppla sedan in den igen.
• Sätt inte i andra USB-enheter i porten än den trådlösa nätverksenheten. Sätt inte i den trådlösa nätverksenheten i USB-porten i anslutningssektionen.

Ta fram en skruvmejsel i förväg.

1. Tryck på tangenten Power för att stänga av projektorn och sätta den i standby-läge, och koppla bort nätkabeln.

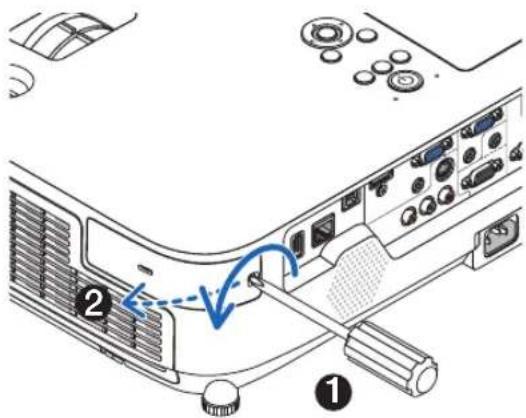

2. Ta bort USB (LAN)-kontaktskyddet.

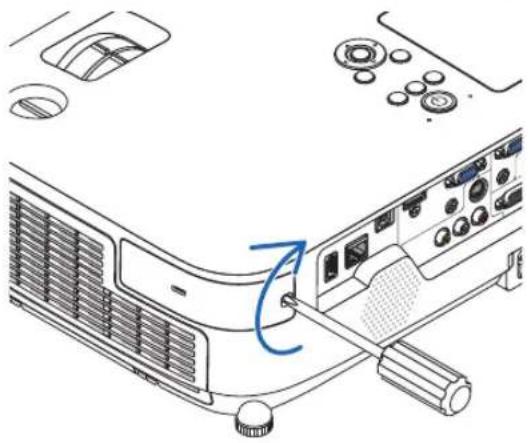

Lossa på skruven som håller kontaktskyddet.

- Skruven kan inte tas bort.

1. För in den trådlösa nätverksenheten långsamt i USB-porten.

- Avlägsna den trådlösa nätverksenhetens käpa, ställ in enheten med framsidan (sidan med indikatorn) vänd uppåt, håll i den bakre kanten och för in den försiktigt.

Tryck sedan i den trådlösa nätverksenheten med ett finger.

- Kåpan som du har tagit bort kommer att användas när den trådlösa nätverksenheten ska tas bort, så förvara den på en säker plats.

OBSERVERA: Om den trådlösa nätverksenheten är svår att föra in, försök inte använda våld.

4. Sätt tillbaka USB (LAN)-kontaktskyddet på plats.

Sätt i USB (LAN)-kontaktskyddets spärr i skåran på projektorhöljet och dra åt skruven för att sätta fast kontaktskyddet.

För att ta bort den trådlösa USB-nätverksenheten, koppla ur nätkabeln och utför ovanstående åtgärder.

OBSERVERA:

• Den gröna lysdioden på en trådlös USB-nätverksenhet blinkar för att visa att den trådlösa nätverksenheten fungerar. Om en trådlös USB-nätverksenhet inte är korrekt monterad blinkar inte den blåa lysdioden.
• Tryck inte på knappen på den trådlösa USB-nätverksenheten. Knappen fungerar inte med den här modellen.

Använd HTTP-serverfunktionen för att utföra dessa inställningar. (→ sid. 38)

Exempel på anslutning till trådlöst nätverk (Nätverkstyp → Ad Hoc)

För att möjliggöra direkt kommunikation (dvs. peer-to-peer) mellan datorer och projektorer, måste du välja Ad Hoc-läge.

Använd HTTP-serverfunktionen för att utföra dessa inställningar. (→ sid. 38)

7. Underhåll

Detta avsnitt beskriver de enkla underhållsrutiner du bör följa för att rengöra filtren, linsen, höljet, och för att byta lampa och filter.

① Rengöra filtren

Luftfiltrets svamp håller damm och smuts borta från insidan av projektorn och bör rengöras ofta. Om filtret är smutsigt eller igentäppt kan projektorn bli överhettad.

OBSERVERA: Meddelandet för filterrengöring visas i en minut efter att projektorn har satts på eller stängts av. Rengör filtren när meddelandet visas. Räknaren för rengöring av filtren är inställd på [AV] vid leveransen.

Tryck på valfri knapp på projektorhöljet eller fjärrkontrollen för att avbryta meddelandet.

Projektorns tvålagerfilter förbättrar kylning och den dammsäkra kapaciteten i jämförelse med konventionella modeller.

Utsidorna (intagssidan) av det första och andra filterlagret tar bort damm.

Avlägsna filterenheten och filterkåpan för att rengöra filtret.

FÖRSIKTIGT

- Innan du rengör filtren, stäng av projektorn, koppla bort nätkabeln och låt höljet svalna. Underlätenhet att följa denna försiktighetsåtgärd kan leda till elektriska stötar eller brännskador.

1. Tryck knapparna till vänster och höger uppåt för att lossa på filterenheten och dra ut den.

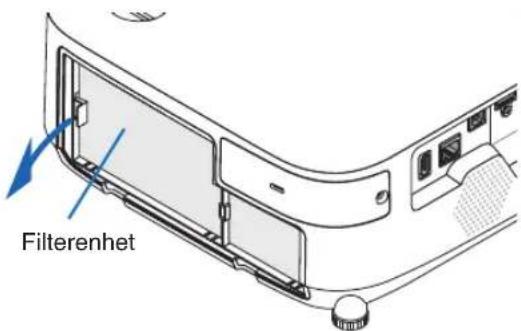

1. Dra ut filterenheten genom att dra i fliken.

1. Ta ut alla fyra filtren.

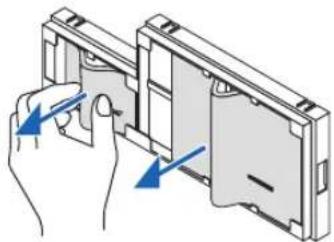

(1) Vänd på filterenheten och dra ut de två mjuka dragspelsfiltren (stort och litet).

(2) Tryck på den vänstra änden på vardera filter och ta ut de två nätmönstrade filtren (stort och litet).

- Det stora filtret kan inte tas ut genom att trycka på den högra änden.

4. Använd en dammsugare för att få bort allt damm inuti.

Ta bort damm i dragspelsfiltret

OBSERVERA:

• Använd alltid dammsugarens mjuka munstycke när du dammsuger filtret. Gör så för att inte skada filtret.
• Rengör inte filtret med vatten. Om du gör det kan det leda till att filtret täpps igen.

5. Avlägsna damm från filterkåpan och filterenheten.

Gör rent både utanpå och inuti.

6. Sätt tillbaka de fyra filtren i filterenheten.

(1) Sätt i de vänstra ändarna på de båda hårda nätmönstrade filtren (stort och litet) först och sedan de högra ändarna i filterenheten.
- Det stora filtret kan inte passas in om den högra änden förs in först.

(2) Vänd på filterenheten.

- Sätt i de två mjuka dragspelsfiltren (stort och litet). Varje dragspelsfilter har en skåra i sig. Passa in skåran med varje utskjutande del på filterenheten.

7. Sätt tillbaka filterenheten i projektorhöljet.

Se till att filterenheten sätts i åt rätt håll.

8. Sätt tillbaka filterkåpan på projektorhöljet.

Sätt i de två spärrarna på övre sidan på filterkåpan i spåret i höljet, och tryck på knapparna till vänster och höger för att stänga filterkåpan.

- Tryck in filterkåpan tills den klickar på plats.

9. Nollställ filtrets användningstid.

Koppla in nätkabeln i vägguttaget, och slå sedan på projektorn.

Välj [RESET] → [NOLLSTÄLL FILTRETS TIMMAR] från menyn. (→ sid. 104)

Intervalltiden för att rengöra filtren är inställd på [AV] vid leveransen. När du använder projektorn som den är nollställer du inte tiden för filteranvändning

• Stäng av projektorn innan rengöringen.
• Projektorn har en plastlins. Använd en plastlins-rengörare (finns i handeln).
• Skrapa eller repa inte linsens yta eftersom en plastlins lätt repas.
• Använd aldrig alkohol eller linsrengöringsmedel då det skadar linsens plastyta.

Slå av och koppla ur projektorn innan rengöring.

• Använd en torr, mjuk trasa för att torka av damm från hölijet.
  Använd ett milt rengöringsmedel om det är kraftigt nedsmutsat.
• Använd aldrig starka rengöringsmedel eller lösningsmedel såsom alkohol eller thinner.
• Om du använder en dammsugare vid rengöring av ventilationsspringorna eller högtalaren, tvinga inte in dammsugarborsten i springorna på höliet.

Dammsug av dammet från ventilationsspringorna.

• Igentäppta ventilationsspringor kan höja projektorns interna temperatur, vilket kan göra att fel uppstår.
• Skrapa eller slå inte på höliet med dina fingrar eller andra hårda föremål
• Kontakta din återförsäljare för rengöring av projektorns insida.

OBSERVERA: Använd inte flyktiga ämnen såsom insektsgift på höljet, linsen, eller skärmen. Lämna inte en gummi- eller vinylprodukt i långvarig kontakt med den. Om detta inte följs kan ytfinishen försvinna eller beläggningen skalas bort.

④ Byta ut lampan och filtren

När lampan har nätt slutet av sin livstid, blinkar Lamp-indikatorn på höljet rött och meddelandet "LAMPAN HAR NÄTT SLUTET AV SIN LIVSLÄNGD. BYT UT LAMPAN OCH FILTRET." visas (*). Trots att lampan fortfarande kanske fung- erar bör du byta ut den för att få optimal projektorprestanda. När du bytt lampan ska du nollställa lampans timräknare. (→ sid. 104)

FÖRSIKTIGT

- RÖR INTE VID LAMPAN direkt efter att den har använts. Den är extremt varm. Slå av projektorn och koppla ur nätkabeln. Låt lampan svalna i minst en timme innan den hanteras.

• Använd den specificerade lampan för säkerhet och prestanda.
• TA INTE BORT NÅGRA SKRUVAR förutom en skruv i lampkåpan och två skruvar i lamphuset. Annars kan du få en elektrisk stöt.
• Var försiktig så att inte glaset på lamphuset går sönder.

Lämna inga fingeravtryck på lamphusets glasyta. Detta kan leda till oönskade skuggor på skärmen och dålig bildkvalitet.

- Projektorn stängs av och ställs i standby-läge när du fortsätter använda projektorn ytterligare 100 timmar efter att lampan har nätt slutet av sin livslängd. Om detta skulle hända måste du omedelbart byta lampan. Om du fortsätter att använda lampan efter att den har nätt sin livslängd kan glödlampan gå sönder och glasbitar kan spridas omkring i lamphöljet. Rör i så fall inte glasbitarna eftersom du då kan skada dig. Om detta inträffar ska du kontakta din Ricoh-återförsäljare för lampbyte.

* OBSERVERA: Detta meddelande kommer att visas när följande gäller:

• i en minut efter att projektorn har satts på
• när (Power)-tangenten på projektorhöljet eller Power Standby-tangenten på fjärrkontrollen trycks ned

Tryck på valfri tangent på projektorhöljet eller fjärrkontrollen för att stänga av meddelandet.

Tillvalslampa och verktyg som behövs för lampbyte:

• Stjärnskruvmejsel
• Extra lampa:

Flödesschema för att byta ut lampan och filtren

Steg 1. Byt ut lampan

Steg 2. Byt ut filtren ( sid. 150)

Steg 3. Återställ användningstiden för lampa och filter (→ sid. 104)

Så här byter du lampa:

1. Ta bort lampskyddet.

(1) Lossa skruven på lampskyddet
- Skruven på lampskyddet kan inte tas bort.
(2) Skjut ut lampskyddet.

(1) Lossa de två skruvarna som håller lamphuset med skruvmejseln tills den går lätt.
- De två skruvarna kan inte tas bort.
- Det finns en spärr som förhindrar elektrisk stöt. Försök inte att sätta spärren ur funktion.
(2) Fatta lamphuset och dra upp det.

FÖRSIKTIGT:

Kontrollera att lamphuset är tillräckligt svalt innan du tar bort det.

3. Installera ett nytt lamphus.

(1) Sätt i ett nytt lamphus och se till att det sticks helt in i kontakten.
(2) Tryck på mitten på övre delen av lamphuset för att säkra det.
(3) Fäst huset med de två skruvarna.

- Dra åt skruvarna ordentligt.

4. Sätt tillbaka lampskyddet.

(1) Skjut tillbaka lampskyddet tills det snäpps fast.
(2) Vrid åt skruven för att säkra lampskyddet.

- Dra åt skruven ordentligt.

Lampbytet är nu slutfört.

Fortsätt med filterbytet.

OBSERVERA: Om du fortsätter att använda projektorn i ytterligare 100 timmar efter att lampan har nätt sin livslängd går det inte att slå på projektorn och menyn visas inte.

Om detta skulle inträffa, tryck på Help-tangenten på fjärrkontrollen i 10 sekunder för att nollställa lampans räknare.

Lamp-indikatorn släcks när lampans timräknare nollställts.

För att byta ut filtren:

Fyra filter är förpackade tillsammans med reservlampan.

Nätmönstrat filter (grovmaskigt): Stor och liten storlek (fäst vid filterenhetens utsida)

Dragspelsfilter (finmaskigt): Stor och liten storlek (fäst vid filterenhetens insida)

OBSERVERA:

• Byt ut alla fyra filter samtidigt.
• Borsta bort damm och smuts från projektorhöljet innan filtren byts ut.
• Projektorn är ett precisionsinstrument. Håll damm och smuts borta under filterbytet.
• Tvätta inte filtren med tvål och vatten. Tvål och vatten skadar filtermembranet.
• Sätt filtren på plats. Felaktig montering av ett filter kan orsaka att damm och smuts kommer in i projektorn.

Byt ut lampan innan filtren byts ut. (→ sid. 148)

1. Tryck knapparna till vänster och höger uppåt för att lossa på filterenheten och dra ut den.

1. Dra ut filterenheten genom att dra i fliken.

1. Ta ut alla fyra filtren.

(1) Vänd på filterenheten och dra ut de två mjuka dragspelsfiltren (stort och litet).

(2) Tryck på den vänstra änden på vardera filter och ta ut de två nätmönstrade filtren (stort och litet).

- Det stora filtret kan inte tas ut genom att trycka på den högra änden.

4. Avlägsna damm från filterkåpan och filterenheten.

Gör rent både utanpå och inuti.

5. Sätt fast fyra nya filter i filterenheten.

(1) Sätt i de vänstra ändarna på de båda hårda nätmönstrade filtren (stort och litet) först och sedan de högra ändarna i filterenheten.

- Det stora filtret kan inte passas in om den högra änden förs in först.

(2) Vänd på filterenheten.

- Sätt i de två mjuka dragspelsfiltren (stort och litet). Varje dragspelsfilter har en skåra i sig. Passa in skåran med varje utskjutande del på filterenheten.

6. Sätt tillbaka filterenheten i projektorhöljet.

Se till att filterenheten sätts i åt rätt håll.

7. Sätt tillbaka filterkåpan på projektorhöljet.

Sätt i de två spärrarna på övre sidan på filterkåpan i spåret i höljet, och tryck på knapparna till vänster och höger för att stänga filterkåpan.

Tryck in filterkåpan tills den klickar på plats.

Filterbytet är nu slutfört.

Fortsätt genom att återställa timräknarna för lampan och filtren.

För att återställa timräknarna för lampa och filter:

1. Ställ projektorn på platsen där den används.

2. Koppla in nätkabeln i vägguttaget, och slå sedan på projektorn.

3. Återställ timräknarna för lampan och filtren.

4. Från menyn, välj [RESET] → [NOLLSTÄLL LAMPANS TIMMAR] och återställ användningstiden för lampan.

5. Välj [NOLLSTÄLL FILTRETS TIMMAR] och återställ användningstiden för filtren.(→ sid. 104)

8. Supportprogram för användare

① Installera programvara

Installation för Windows programvara

Programvaror förutom Advanced Network Utility for Mac stöder Windows 7, Windows Vista, och Windows XP.

OBSERVERA:

• För att installera eller avinstallera programvara måste Windows-användarkontot ha "Administratör"-rättigheter (Windows 7 och Windows Vista) eller "Datoradministratör"-rättigheter (Windows XP).
• Avsluta alla program som körs före installationen. Om andra program körs kanske installationen inte slutförs.
• Projection Utility kommer att installeras på din dators systemenhet.
  Om meddelandet "There is not enough free space on destination" visas, frigör tillräckligt med utrymme (ungefär 100 MB) för att kunna installera programmet.

1 Sätt in medföljande CD-ROM-skiva med tillbehör i din CD-ROM-enhet.

Menyfönstret visas.

TIPS:

Pröva följande åtgärder om menyfönstret inte visas.

För Windows 7

1. Klicka på "start" i Windows.
2. Klicka på "Alla program" → "Tillbehör" → "Kör".
3. Skriv in disknamnet på din CD-ROM (exempel: "Q:\") och "LAUNCHER.EXE" i "Namn". (exempel: Q:\ LAUNCHER.EXE)
4. Klicka på "OK".
   menyfönstret visas.

2 Klicka på den programvara som du vill installera på menyfönstret.

Installationen startar.

- Följ instruktionerna på installationsskärmarna för att slutföra installationen.

TIPS:

Avinstallera en programvara

Förberedelse:

Avsluta programvaran före avinstallation. För att avinstallera programvaran måste Windows-användarkontot ha "Administratör"-rättigheter (Windows 7 och Windows Vista) eller "Datoradministratör"-rättigheter (Windows XP).

• För Windows 7/Windows Vista

1 Klicka på "Start" och sedan "Kontrollpanelen".

Kontrollpanelfönstret visas.

Fönstret "Program och funktioner" visas.

3 Välj program och klicka på det.

- När fönstret "Kontroll av användarkonto" visas, klicka på "Fortsätt".

Följ instruktionerna i fönstret för att slutföra avinstallationen.

- För Windows XP

1 Klicka på "Start" och sedan "Kontrollpanelen".

Kontrollpanelfönstret visas.

2 Dubbelklicka på "Lägg till eller ta bort program".

Fönstret Lägg till eller ta bort program visas.

3 Klicka på programmet i listan och klicka på "Ta bort".

Följ instruktionerna i fönstret för att slutföra avinstallationen.

Installation för Macintosh programvara

Advanced Network Utility for Mac stöder Mac OS X.

1 Sätt in medföljande CD-ROM-skiva med tillbehör i din CD-ROM-enhet.
2 Dubbelklicka på CD-ROM-ikonen.
3 Dubbelklicka på "Mac OS X"-mappen.
4 Dubbelklicka på "Advanced Network Utility 2 (Intel).dmg".
Mappen "Advanced Network Utility 2" visas.

5 Flytta "Advanced Network Utility 2"-mappen till "Applikations"-mappen med hjälp av dra-och-släpp-funktionen.

TIPS:

- Avinstallera en programvara

1. Lägg "Advanced Network Utility 2"-mappen i papperskorgen.
2. Lägg konfigurationsfilen för "Advanced Network Utility" i papperskorgen.

- Konfigurationsfilen för Advanced Network Utility finns i "/user/your user name/library/Preferences/jp.co.Ricoh. Advanced Network Utility.plist".

② Projicera din dators skärmbild från projektorn över ett nätverk (Projection Utility)

Om du använder Projection Utility kan du sända datorns skärmbild till projektorn över en USB-kabel eller ett trådbundet eller trådlöst nätverk.

Detta avsnitt visar dig en översikt över hur man ansluter projektorn till ett nätverk och använder Projection Utility. För användning av Projection Utility, se hjälpen för Projection Utility.

Vad du kan göra med Projection Utility

- USB-Skärm

- Datorns skärmbild kan projiceras via en USB-kabel, utan att ansluta en datorkabel (VGA).

- Att bara ansluta datorn och projektorn över en USB-kabel gör funktionen USB-Skärm tillgänglig (Plug & Play) även utan att installera Projection Utility på datorn. (→ sidan 36)

- Bildöverföring

- Din dators skärm kan sändas till projektorn via ett trådbundet eller trådlöst nätverk utan en datorkabel (VGA).

- Med funktionen "EASY CONNECTION" förenklas de komplicerade nätverksinställningarna och datorn ansluter automatiskt till projektorn.

- Din dators skärm kan skickas till upp till fyra projektorer samtidigt.

• För att installera eller avinstallera programmet måste Windows-användarkontot ha "Administratör"-rättigheter (Windows 7, Windows Vista och Windows XP).
• Avsluta alla program som körs före installationen. Om andra program körs kanske installationen inte slutförs.
• Projection Utility installeras på din dators systemenhet.

Om meddelandet "There is not enough free space on destination" visas, frigör tillräckligt med utrymme (ungefär 100 MB) för att kunna installera programmet.

1. Sätt in medföljande CD-ROM-skiva med tillbehör i din CD-ROM-enhet.

Menyfönstret visas.

TIPS:

Pröva följande åtgärder om menyfönstret inte visas.

För Windows 7:

1. Klicka på "start" i Windows.

2. Klicka på "Alla program" → "Tillbehör" → "Kör".

3. Skriv in disknamnet för din CD-ROM (exempel: "Q:\") och "LAUNCHER.EXE" i "Namn". (exempel: Q:\ LAUNCHER.EXE)

4. Klicka på "OK".

Menyfönstret visas.

2. I menyfönstret klickar du på programvaran som du vill installera.

Installationen startar.

- Följ instruktionerna på installationsskärmarna för att slutföra installationen.

Anslut projektorn till ett nätverk.

Anslut projektorn till ett nätverk genom att följa instruktionerna i "Ansluta till ett trådbundet nätverk" (→ sidan 138), "Ansluta till ett trådlöst nätverk (säljs separat) (standarder för Nordamerika, säljs separat: NP02LM-serien)" (→ sidan 139) och "9 Applikationsmenyer" (→ sidan 105)

Fönstret för att välja nätverksanslutning visas.

1. Välj nätverk och klicka på "OK".

Fönstret för att välja destination visar en lista över projektorer som kan anslutas.

- När datorn ansluts direkt till projektorn en-till-en rekommenderas "Easy Connection".

- När ett eller flera nätverk för "EASY CONNECTION" hittas, visas fönstret "Easy Connection Selection Screen".

- För att kontrollera tillgängliga nätverk för anslutna projektorer, välj [INFO] → [TRÅDLÖST NÄTVERK] → [SSID] från menyn.

1. Välj den projektor du vill ansluta till och klicka på "Connect".

Fönstret för val av mål visas.

1. Bocka för de projektorer du vill ansluta och klicka sedan på "Connect".

- När en eller flera projektorer visas, välj [INFO] → [ TRÅDLÖST NÄTVERK ] → [IP-ADRESS] från menyn på projektorn.

När anslutning till projektorn upprättats kan du använda kontrollfönstret för att utföra funktioner på projektorn. (→ sidan 37)

OBSERVERA:

- När [ENERGISPAR] har valts för [STANDBY-LÄGE] från menyn, visas inte projektorn som stängts av i fönstret för val av destination.

TIPS:

Visa hjälpen för Projection Utility

- Visa hjälpfilen för Projection Utility medan det körs.

Klicka på ikonen [?] (hjälp) i kontrollfönstret.

Hjälpskärmen visas.

- Visa hjälpfilen för GCT medan det körs.

- Visa hjälpfilen med Startmenyn.

Klicka på "Start" → "Alla program" → "Ricoh Projector User Supportware" → "Projection Utility" → "Projection Utility Help".

Hjälpskärmen visas.

③ Projicera en bild från en vinkel (Geometric Correction Tool i Projection Utility).

Med funktionen Geometric Correction Tool (GCT) kan du korrigera bildförvängning till och med från en vinkel.

Vad du kan göra med GCT

• GCT-funktionen omfattar följande tre funktioner

• 4-point Correction: Du kan enkelt anpassa en projicerad bild inom skärmkanten genom att rikta in bildens fyra hörn till de på skärmen.
• Multi-point Correction: Du kan korrigera en förvrängd bild i hörnet av en vägg eller en oregelbundet formad skärm genom att använda flera enskilda skärmar för att korrigera bilden. Du kan även använda 4-point Correction.
• Parameters Correction: Du kan korrigera en förvrängd bild genom att använda en kombination av transformationsregler förberedda i förväg.

Det här avsnittet visar ett exempel på användning med 4-point Correction.

För information om "Multi-point Correction" och "Parameters Correction", se the hjälpfilen för Projection Utility. (→ sidan 156)

• Dina korrigeringsuppgifter kan lagras i projektorn eller din dator och kan hämtas vid behov.
• GCT-funktionen är tillgänglig med en USB-kabel, trådbundet eller trådlös nätverk och videokabel.

Projicera en bild från en vinkel (GCT)

Detta avsnitt visar ett exempel på användning med USB-display (använda en USB-kabel för att ansluta en dator och projektorn).

• USB-displayfunktionen kommer automatiskt att visa kontrollfönstret
• Med videokabel- eller nätverksanslutning, installerar och startar du Projection Utility på din dator i förväg. (→ sidan 36)

Förberedelse: Justera projektorpositionen eller zoomen så att den projicerade bilden täcker hela området på skärmen.

1. Klicka på "☐" (Bild)-ikonen och sedan "☐" knappen.

Fönstret "4-point Correction" visas.

1. Klicka på "Start Correction"-knappen och sedan på "Start 4-point Correction"-knappen.

En grön ram och en muspekare ( + ) visas.

- Fyra [ ● ]-markeringar syns i den gröna ramens fyra hörn

1. Använd musen för att klicka på [ ● ]-markeringen för det hörn du vill flytta.

(I ovanstående exempel har Windows-skärmarna utelämnats i förtydligande syfte.)

1. Dra den valda [ ● ]-markeringen till den punkt som du vill korrigera och släpp den.

- När du klickar någonstans inom bildområdet, kommer den närmaste [ ● ]-markeringen att gå till positionen där muspekaren är.

1. Upprepa steg 3 och 4 för att korrigera förvrängningen av den projicerade bilden.

1. När du är klar, högerklicka på musen.

Den gröna ramen och muspekaren försvinner från bildområdet. Detta avslutar korrigeringen.

1. Klicka på "X" (stäng)-knappen på "4-point Correction"-fönstret.

"4-point Correction"-fönstret försvinner och 4-punktskorrigeringen aktiveras.

1. Klicka på ” ”-knappen på kontrollfönstret för att avsluta GCT.

TIPS:

- Sedan du utfört 4-punktskorrigering kan du spara 4-punktskorrigeringsdata till projektorn genom att klicka på "File" → "Writing to the projector..." i "4-point Correction"-fönstret.

- Se Help (hjälpavsnittet) för Projection Utility för användning av "4-point Correction"-fönstret och andra funktioner än GCT. (→ sid 156)

④ Projicera bilder eller video från projektorn över ett nätverk (Advanced Network Utility)

Vad du kan göra med Advanced Network Utility

- Med Advanced Network Utility kan du projicera din dators skärm till projektorn via ett trådbundet/trådlöst nätverk. Skillnaden jämfört med Projection Utility är att projicerade bilder kan skickas från en dator till inte bara en projektor utan även till två eller fler projektorer samtidigt.

När "Meeting Mode" används, kan projicerade bilder skickas och tas emot mellan två eller fler datorer.

- Bildöverföringar i hög hastighet och hög kvalitet baserade på komprimeringsteknologi

Med införande av komprimeringsteknologi kan högkvalitativa bilder skickas över nätverket i hög hastighet från din dator till projektorn.

- Samtidig projicering med flera projektorer

Bilder kan skickas från en dator till inte bara en projektor utan också till två eller fler projektorer samtidigt.

- "Funktionen Easy Connection" för att ansluta ett trådlöst nätverk

Funktionen* "Easy Connection" 1, förenklar den komplicerade inställningen av det trådlösa nätverket.

*1 Denna funktion kan användas när Windows XP används som operativsystem och när du har en "Datoradministratör"-rättighet. Om operativsystemet är Windows 7/Windows Vista, kan du uppmanas att mata in inloggningslösenord som "Administratör".

- Projicerade bilder kan överföras till och sparas på datorer.

När "Meeting Mode" används, kan projicerade bilder skickas till datorerna för alla deltagare (åhörare) i ett "Möte". De mottagna bilderna kan sparas på din dator med ett PM (textdata) bifogat.

• Växla presentatör med ett klick

För att växla till en annan presentatör under en konferens, behöver deltagarna (åhörarna) bara klicka på en knapp för att växla till den nya presentatören.

• Cental hantering av projektordatorn

Med hjälp av Training-läget kan du använda en dator (Hanterare) för att hantera vilka datorprojekt som helst (Åhörare). Möjlig användning inkluderar att växla projekteringsdatorer till projekt, liksom att temporärt avsluta kommunikation med projektorn.

OBSERVERA:

Training-läget installeras inte via "Typical"-installationsalternativet när Advanced Network Utility är installerat.

För att använda Training-läget, välj alternativet "Extension" på skärmen för installationsval som visas medan Advanced Network Utility-installationen pågår. Välj "Training Mode (Attendant)" eller "Training Mode (Manager)".

Ansluta projektorn till ett nätverk

Anslut projektorn till ett nätverk genom att följa instruktionerna i "Ansluta till ett trådbundet nätverk" (→ sidan 138), "Ansluta till ett trådlöst nätverk" (→ sidan 139) och "9 Applikationsmenyer" (→ sidan 105)

Enkel användning av Advanced Network Utility

Detta avsnitt beskriver tre fall som exempel på hur Advanced Network Utility kan användas.

(1) Överföra bilder till projektorn
(2) Hålla en konferens
(3) Delta i en konferens

Skicka bilder till projektorn

- Ansluta projektorn

1 Slå på strömmen till projektorn med anslutet nätverk.
2 Klicka på Windows [Start] → [Alla program] → [Ricoh Projector User Supportware] → [Advanced Network Utility] → [Advanced Network Utility], i den ordningen.

Fönstret "Selection of Network Connections" visas.

En lista över den nätverksutrustning som är ansluten till din dator visas.

3 Välj nätverksutrustning som ska användas och klicka på [OK].

Välj nätverksenhet som visar "Easy Connection" om produktens nätverksinställning är för "Easy Connection."

Fönstret Projector List visas.

4 Markera ( √ )projektorn som ska anslutas och klicka på [Connect].

Om namnet på projektorn som ska anslutas inte är med i listan eller är dolt klicka på [Uppdate].

Skärmen på din dator kommer att projiceras från projektorn.

Projektorns ingångssignal kommer nu automatiskt att växla till "NETWORK".

- Överföra bilder

När din dator är ansluten till projektorn, projiceras skärmen på datorn från projektorn som den är. För att göra din presentation med hjälp av en PowerPoint-fil, öppnar du PowerPoint-filen och startar presentationen.

- Stoppa eller återuppta bildöverföringen

Överföringen av datorskärmen till projektorn kan temporärt stoppas och sedan återupptas.

En rullgardinsmeny kommer att visas.

2 Klicka på [Stop Sending].

Även om datorskärmen ändras i detta läge, ändras inte bilden projicerad från projektorn.

Stoppa överföringen för att manipulera skärmen som inte ska visas (projicerad från projektorn).

3 Klicka på projektor-ikonen i Windows aktivitetsfältet.

En rullgardinsmeny kommer att visas.

4 Klicka på [Start Sending].

Överföringen av datorskärmen kommer att återupptas och den aktuella datorskärmen kommer att projiceras från projektorn.

- Avsluta överföringen av bilder

En rullgardinsmeny kommer att visas.

2 Klicka på [Exit].

Hålla konferenser

• Hålla konferenser

1 Följ steg 1 till 4 i "Ansluta projektor" i "Sända bilder till projektor" (→ sidan 161).

Skärmen på din dator kommer att projiceras från projektorn.

- Visa en fil för deltagarna på konferensen.

OBSERVERA:

För att visa en fil för deltagarna går det endast att välja mappenheterna.

En mapp som endast har filer som kan visas för deltagarna måste därför skapas i förväg.

En rullgardinsmeny kommer att visas.

2 Innan du klickar på [Send to PC and Projector] (Sänd till PC och projektor), kontrollera att det finns en "•"-markering.

3 Klicka på Advanced Network Utility-ikonen (☐) i aktivitetsfältet.

Presentationsfönstret öppnas.

4 Klicka på [Select Folder].

5 Välj en mapp där du sparar filen som ska visas för deltagarna och klicka på [OK].

Filen i den valda mappen kommer att visas i listan över filer som ska överföras.

6 Klicka på [Download].

Filen visas för deltagarna.

OBSERVERA:

När datorn ansluts till projektorn, projiceras även datorskärmen som håller på att bearbetas från projektorn. För att manipulera en skärm som inte ska visas (ej projiceras), stoppa överföringen temporärt (→ sidan 162).

• Avsluta konferensen

1 Klicka på [File] i presentationsfönstret, och klicka på [Exit].

Du kan också avsluta konferensen genom att klicka på [x] uppe till höger i presentationsfönstret.

Delta i en konferens

• Delta i en konferens

1 Klicka på Windows [Start] → [Alla program] → [Ricoh Projector User Supportware] → [Advanced Network Utility] → [Advanced Network Utility], i den ordningen.

Fönstret "Selection of Network Connections" (Välja nätverksanslutningar) visas.

En lista över nätverksutrustning som är ansluten till din dator visas.

2 Välj nätverksutrustning som ska användas och klicka på [OK].

Välj nätverksenheten som visar "Easy Connection" om produktens nätverksinställning är för "Easy Connection." Fönstret Meeting List visas.

3 Markera mötesnamnet för att delta och klicka på [Connect].

Datorn kommer att anslutas till den valda konferensen och deltagarfönstret kommer att visas.

Om presentatören väljer "Send to PC And Projector", visas bilden projicerad från projektorn i deltagarfönstret.

- Spara mottagna bilder

1 Klicka på [Memo] i deltagarfönstret.

Ett memofält visas.

Bilden som visas i deltagarfönstret sparas.

• Den sparade bilden läggs till memolistan och en miniatyrbild visas.
• Ett memo kan bifogas den sparade bilden.

REFERENS:

• För Windows XP, sparas en skapad fil i "Mina dokument\Advanced Network" under standardinställningarna. För Windows 7/Windows Vista, är "Document\Advanced Network" standardmapp för att spara en skapad fil.
• En mapp skapas under standardmappen baserad på tid och datum för konferensen, och bilden sparas i en fil i den skapade mappen.
  Till exempel, om en konferens hålls 11:20 den 14 maj 2009, kommer standardmappens namn i Windows XP att vara "Mina dokument\Advanced Network\2009-05-14_11-20_Meeting Records".
  I denna mapp skapas en HTML-fil med namnet "Meeting Records".
  Den sparade filen sparas in mappen "Images".

• Ladda ned en visad bild

Fönstret File Transfer öppnas.

2 Välj en fil att ladda ned och klicka på [Download].

Nedladdningen börjar.

Förloppet för nedladdningen visas längst ned till vänster i fönstret.

3 När nedladdningen är klar, klicka på [File] i "File Transfer"-fönstret och klicka på [Exit].

Fönstret File Transfer stängs.

REFERENS:

• Om "Open After Downloading" markeras, öppnas filen med specificerad Windows applikationsprogramvara efter att nedladdningen är slutförd.
• För Windows XP, sparas en skapad fil i "Mina dokument\Advanced Network" under standardinställningarna. För Windows 7/Windows Vista, är "Dokument\Advanced Network" standardmappen för att spara en skapad fil.
• En mapp skapas under standardmappen baserad på tid och datum för konferensen, och bilden sparas i en fil i den skapade mappen.
  Till exempel, om en konferens hålls 11:20 den 14 maj 2009, kommer standardmappens namn i Windows XP att vara "Mina dokument\Advanced Network\2009-05-14_11-20_Meeting Records".

- Ändra presentatör

Tre typer av inställningar kan göras för att ändra presentatör: "Not Approved", "Approved", och "Changing Prohibited" (dessa kan endast väljas av presentatören).

I följande exempel har "Not Approved" valts.

- Klicka på [Become A Presenter] i deltagarfönstret.

Du växlar från deltagare till att vara presentatör.

• Lämna konferensen

Lämna konferensen och avsluta Advanced Network Utility.

- Klicka på [File] i deltagarfönstret, och klicka på [Exit].

Du kan också lämna konferensen genom att klicka på [x] uppe till höger i deltagarfönstret.

⑤ Projicera din Macs skärmbild från projektorn över ett nätverk (Advanced Network Utility for Mac)

Om du använder Advanced Network Utility for Mac kan du skicka datorns skärmbild till projektorn över ett trådbundet eller trådlöst nätverk.

Advanced Network Utility for Mac körs på Mac OS X 10.4.4 eller senare.

Den kan köras på Mac OS X (Intel).

Hädanefter förkortas, "Advanced Network Utility for Mac" till "Advanced Network Utility".

Vad du kan göra med Advanced Network Utility

• Via nätverket kan bilder på din Mac-skärm skickas till projektorn och projiceras på skärmen.
• En dator kan skicka bilder till fler än en projektor.

Användningsmiljö

Operativsystem som stöds

Mac OS X 10.4.4 eller senare

* Advanced Network Utility startar inte med Mac OS X för PowerPC.

Processor (CPU)

Intel Core Solo 1,5 GHz eller högre krävs

Minne

256 MB eller högre krävs

Nätverksmiljö

Trådbunden eller trådlös nätverksmiljö som stöder TCP/IP krävs

Endast AirPort och AirPort Extreme trådlösa nätverkskort är garanterade att fungera med Advanced Network Utility.

"Easy Connection" stöder endast AirPort och AirPort Extreme.

Upplösning som stöds

VGA (640 × 480) eller högre krävs

XGA (1 024 × 768) rekommenderas

(1 024 × 768 - 1 280 × 800 rekommenderas för PJ WX5350N)

Skärmfärger som stöds

32 000 färger, 16,7 miljoner färger krävs

* 256 eller färre färger stöds inte.

Ansluta projektorn till ett nätverk

Anslut projektorn till ett nätverk genom att följa instruktionerna i "Ansluta till ett trådbundet nätverk" (→ sidan 138), "Ansluta till ett trådlöst nätverk" (→ sidan 139) och "9 Applikationsmenyer" (→ sidan 105)

Använda Advanced Network Utility

Ansluta till en projektor

1 Kontrollera att projektorn har satts på.
2 Klicka på AirPort-status ( √ ) i Macintosh menyfält och klicka sedan på "Turn AirPort On". (trådlöst nätverk)

Airport-statusen ändras till " " eller "

• Airport-statusens typer och betydelser

...AirPort: Av

...AirPort: På (i infrastrukturanslutning)

...AirPort: På (i ad hoc-anslutning)

REFERENS:

När AirPort-status ( / ) inte visas på menyraden:

1 Klicka på Apple-menyn ( ) och [Systeminställningar...].

Fönstret "Systeminställningar" visas.

2 Klicka på [Nätverk].
Nätverkskonfigurationsfönstret visas.
3 Välj [AirPort] i [Visa].
4 Klicka på fliken [AirPort].

Konfigurationsposten AirPort visas.

5 Markera kryssrutan "Visa AirPort-status i menyraden" vid konfigurationsposten längst ned.

AirPort-status ( / /) visas på menyraden.

6 Klicka på [ ]-knappen uppe till vänster i nätverkskonfigurationsfönstret.

Nätverkskonfigurationsfönstret stängs.

3 Dubbelklicka på "Advanced Network Utility 2 (Intel)"-ikonen i mappen "Advanced Network Utility 2".

- Första gången visas "License Agreement"-fönstret.

Läs noggrant igenom avtalet som visas på skärmen och klicka "I accept the terms in the license agreement" (Jag godkänner villkoren i licensavtalet) och [OK]-knappen.

Därefter visas fönstret "Authenticate" (Verifiera).

4 Ange administratörsnamn och lösenord för din Macintosh-dator, och klicka på [OK]-knappen.

Fönstret Projector Selection visas.

5 Anslut genom att markera kryssrutan ( √ ) till vänster om projektornamnet och klicka på Connect].

Macintosh-datorn och projektorn ansluts via trådlöst nätverk och bilderna på Macintosh-skärmen projiceras från projektorn.

Stoppa/Starta om bildöverföring

- Stoppa bildöverföring

1 Klicka på [Tools] på menyraden och klicka på [Stop Sending].

Bildöverföringen stoppas temporärt.

- Starta om bildöverföring

1 Klicka på [Tools] på menyraden och klicka på [Start Sending].

Bildöverföringen startar igen.

Avsluta Advanced Network Utility

1 Klicka på [Advanced Network Utility 2] på menyraden och klicka på [Quit Advanced Network Utility 2].

Advanced Network Utility avslutas.

6 JPEG Conversion Tool

JPEG Conversion Tool konverterar JPEG-filer som saknar stöd hos projektorn, bildfiler i andra format, PowerPoint-filer och andra liknande filer till JPEG-filer.

Installera JPEG Conversion Tool

OBSERVERA:

• För att installera eller avinstallera programvara måste Windows-användarkontot ha "Administratör"-rättigheter (Windows 7 och Windows Vista) eller "Datoradministratör"-rättigheter (Windows XP).
• Avsluta alla program som körs före installationen. Om andra program körs kanske installationen inte slutförs.
• JPEG Conversion Tool installeras på din dators systemenhet.
  Om meddelandet "There is not enough free space on destination" visas, frigör tillräckligt med utrymme (ungefär 100 MB) för att kunna installera programmet.

1 Sätt in medföljande CD-ROM-skiva med tillbehör i din CD-ROM-enhet.

Menyfönstret visas.

TIPS:

Pröva följande åtgärder om menyfönstret inte visas.

För Windows 7

1. Klicka på "start" i Windows.
2. Klicka på "Alla program" → "Tillbehör" → "Kör".
3. Skriv in disknamnet på din CD-ROM (exempel: "Q:\") och "LAUNCHER.EXE" i "Namn". (exempel: Q:\ LAUNCHER.EXE)
4. Klicka på "OK".
   menyfönstret visas.

2 Klicka på "JPEG Conversion Tool" i menyfönstret.

Installationen startar.

- Följ instruktionerna på installationsskärmarna för att slutföra installationen.

⑦ Hantera projektorn med hjälp avProjector Management Utility

Projector Management Utility uppfyller PJLink klass 1-standarder och är kompatibel med alla klass 1-kommandon. Max 100 projektorer anslutna till nätverket kan hanteras via en dator.

Användningsmiljö

Operativsystem som stöds

Windows 7 Home Premium

Windows 7 Professional

Windows 7 Ultimate

Windows 7 Enterprise

Windows Vista Home Basic

Windows Vista Home Premium

Windows Vista Business

Windows Vista Ultimate

Windows Vista Enterprise

Windows XP Professional Service Pack 3 eller senare*

* Endast 32-bitarsversionen

Minne

Rekommenderat minne för datorns operativsystem

Upplösning

800 × 600 pixlar eller fler

InstalleraProjector Management Utility

Projector Management Utility hittar du på den medföljande CD-ROM-skivan.

OBSERVERA:

• Denna programvara är avsedd att kontrollera och övervaka projektorer som tillverkas av vårt företag. Programvaran kanske inte fungerar korrekt när den används för att styra andra projektorer.
• För att installera eller avinstallera programvara måste Windows-användarkontot ha "Administratör"-rättigheter (Windows 7 och Windows Vista) eller "Datoradministratör"-rättigheter (Windows XP).
• Avsluta alla program som körs före installationen. Om andra program körs kanske installationen inte slutförs.
• Denna programvara installeras på din dators systemenhet.
  Om meddelandet "There is not enough free space on destination" visas, frigör tillräckligt med utrymme (ungefär 100 MB) för att kunna installera programmet.

1 Stäng alla program.
2 Sätt in CD-ROM-skivan i din dators CD-ROM-enhet och klicka sedan på [Exit] på startskärmen.
3 Öppna mappen "Projector Management Utility" i mappen "Windows" som finns lagrad på CD-ROM-skivan.
4 Dubbelklicka på "setup.exe" som finns lagrad i mappen "Projector Management Utility".
5 Installera programmet genom att följa instruktionerna på skärmen.
6 När installationen är klar, avsluta installationsprogrammet.

En genväg skapas på skrivbordet.

TIPS:

- För att avinstallera Projector Management Utility, använd programraderingsfunktionen via [Kontrollpanelen] för att ta bort "Projector Management Utility".

9. Appendix

① Felsökning

I det här avsnittet beskrivs hur du åtgärdar problem som kan uppkomma under installation och användning av projektorn.

Indikatormeddelanden
Driftindikator (POWER)

IndikatorlägeProjektorlägeAnmärkning
Av Huvudströmmen är frånslagen. –
Blinkar Blå 0,5 sek På,	0,5 sek Av	Projektorn håller på att sättas igång. Vänta en stund.
	2,5 sek På,0,5 sek Av	Avstängningstimern är aktiverad. –
Fast sken Blå	Projektorn är påslagen. –
	Orange [NORMAL] har valts för [STANDBY-LÄGE] –
	Röd [ENERGISPAR] har valts för [STANDBY-LAGE] –

Statusindikator (Status)

IndikatorlägeProjektorlägeAnmärkning
Av			Normal eller standby ([ENERGISPAR] för [STANDBY-LÄGE])	-
Blinkar Röd	1 cykel	(0,5 sekPå, 2,5 sek Av)	Fel på täckplattan eller lamphuset	Montera lampkåpan eller lamphuset korrekt.
		2 cykler (0,5 sekPå, 0,5 sek Av)	Temperaturfel	Projektorn är överhettad. Flytta projektorn till en svalare plats.
		3 cykler (0,5 sekPå, 0,5 sek Av)	Strömfel	Fel i strömförsörjningsenheten. Kontakta din återförsäljare.
		4 cykler (0,5 sekPå, 0,5 sek Av)	Fläktfel	Fläktarna fungerar inte korrekt.
		6 cykler (0,5 sekPå, 0,5 sek Av)	Lampfel	Lampan tänds inte. Vänta en minut och sätt på igen.
		9 cykler (0,5 sekPå, 0,5 sek Av)	[DYNAMISK KONTRAST]-fel	Dynamic Contrast-funktionen fungerar inte korrekt. Kontakta din återförsäljare.
	Orange	1 cykel (0,5 sekPå, 2,5 sek Av)	Nätverksfel	Varken det inbyggda trådbundna nätverket och det trådlösa nätverket kan anslutas till samma nätverk samtidigt.För att kunna använda det inbyggda trådbundna nätverket och de trådlösa nätverket samtidigt ska de anslutas till olika nätverk.
	Grön		Tänder om lampan (Projektorn håller på att svalna.)	Projektorn tänder om lampan.Vänta en stund.
Fast sken Grön Standby ([NORMAL] för [STANDBY-LÄGE]) -
				KONTROLLPANELSLÅS är på.
				KONTROLL-ID-fel

IndikatorlägeProjektorlägeAnmärkning
Av Normal –
Blinkar	Röd	Lampan har nätt slutet av sin livslängd. Meddelandet om att byta lampan visas.	Byt lampan.
Fast sken	Röd	Lampan har använts längre tid än rekommen-derat. Projektorn sätts inte på förrän lampan har bytts.	Byt lampan.
	Grön	[LAMPSTYRKA] ställs in på [AUTO-EKO] eller [EKO1].	–

Överhettningsskydd

Om temperaturen inuti projektorn blir för hög, aktiveras ett överhettningsskydd och lampan stängs av automatiskt samtidigt som Status-indikatorn börjar blinka (2 cykler Av och På.)

Gör följande om detta inträffar:

• Koppla loss nätkabeln när kylfl äkten har stannat.
• Flytta projektorn till en kallare plats om rummet den står i är mycket varmt.
• Rengör ventilationsöppningarna om de har dammat igen.
• Vänta i cirka 60 minuter tills projektorn har kylts ner tillräckligt mycket inuti.

Vanliga problem & lösningar
(→ "Drift-/status-/lampindikator" på sid 172.)

Problem Kontrollera följande punkter
Sätts inte på eller Stängs inte av	Kontrollera att nätsladden är ansluten och att strömbrytaren på projektorn eller fjärrkontrollen är tillslagen. (→ sid 13, 14)Se till att lamphusets täckplatta är korrekt monterad. (→ sid 149)Kontrollera om projektorn är Överhettad. Om ventilationen kring projektorn är otillräcklig eller om rummet där du utför presentationen är särskilt varmt ska du flytta projektorn till en svalare plats.Kontrollera så att du inte använder projektorn i ytterligare 100 timmar efter att lampan har nått sin livslängd. Om så är fallet ska du byta lampan. Efter lampbytet nollställer du lamptiden. (→ sid 104)Lampan kanske inte tänds. Vänta en hel minut och slå på strömmen igen.Ställ in [FLÄKTLÄGE] till [HÖG HÖJD OVER HAVET] när projektorn används vid höjder över havet cirka 1600 meter/5500 fot eller högre.Att använda projektorn vid höjder över havet cirka 1600 meter/5500 fot eller högre utan att ställa in [HÖG HÖJD OVER HAVET] kan orsaka överhettning och att projektorn stängs av. Vänta några minuter om detta inträffar och sätt sedan på projektorn. (→ sid 97)Om du slår på projektorn direkt efter att lampan har slagits av körs fläktarna en stund utan att en bild visas innan projektorn visar en bild. Vänta en stund.
Projektorn stängs av	Kontrollera att [AVSTÄNGNINGSTIMER] eller [INGEN SIGNAL > STRÖM AV] är av. (→ sid 93, 100)
Ingen bild	Använd Computer 1-, Computer 2-, Video- eller S-Video-tangenten på fjärrkontrollen för att välja källa (Dator, Video eller S-Video). (→ sid 16) Tryck på tangenten igen om det fortfarande inte fi nns någon bild.Kontrollera att kablarına är rätt anslutna.Använd menyerna för att justera ljuststyrka och kontrast. (→ sid 85)Se till att linsskyddet är öppet. (→ sid 5)Äterställ inställningarna eller justeringarna till de fabriksinställda värdena genom att välja Återställning [RESET] i menyn. (→ sid 104)Skriv in ditt registrerade nyckelord om säkerhetsfunktionen är aktiverad. (→ sid 30)Var noga med att ansluta projektorn och den bärbara datorn med projektorn i standby-läge och innan strömmen till datorn slås på.I de flesta fall slås inte utsignalen från den bärbara datorn på om datorn inte är ansluten till projektorn innan man sätter på den.* Om skärmen blir blank när du använder fjärrkontrollen kan det bero på datorns skärmsläckare eller energispar-funktioner.Se även nästa sida.
Bilden blir plötsligt mörk	Kontrollera om projektorn är i tvingat Eko-läge p.g.a. för hög omgivande temperatur. Om detta är fallet sänk projektorns temperatur inuti genom att välja [HÖG] för [FLÄKTLÄGE]. (→ sid 97)
Färgtonen eller färgren-heten är onormal	Kontrollera om en lämplig färg valts i [VÄGGFÄRGSKORRIGERING]. Om så inte är fallet väljer du ett lämpligt alternativ.(→ sid 92)Justera [NYANS] i [BILDJUSTERING]. (→ sid 85)
Bilden är inte fyrkantig	Flytta projektorn för att få en bättre vinkel mot duken. (→ sid 17)Använd Keystone-funktionen för att korrigera den trapetsformade förvrängningen. (→ sid 22)
Bilden är oskarp Justera fokus. (→ sid 19)Flytta projektorn för att få en bättre vinkel mot duken. (→ sid 17)Kontrollera att avständet mellan projektorn och duken ligger inom linsens justeringsområde. (→ sid 130)Det kan bildas kondens på projektorns lins om projektorn är kall, förs till en varm plats och sätts på. Om detta inträffar ska du låta projektorn stå tills kondensen på linsen försvinner.
Skärmen flimrar.	Ställ in [FLÄKTLÄGE] till annat än läget [HÖG HÖJD OVER HAVET] när projektorn används vid höjder över havet lägre än cirka 1600 meter/5500 fot.Att använda projektorn vid höjder över havet lägre än cirka 1600 meter/5500 fot och ställa in [HÖG HÖJD OVER HAVET] kan göra så att lampan kyls för mycket, vilket orsakar att bilden flimrar. Skifta från [FLÄKTLÄGE] till [AUTO]. (→ sid 97)
Bilden rullar i höjdled, sidled eller bädadera	Kontrollera datorns upplösning och frekvens. Kontrollera att den upplösning du försöker visa stöds av projektorn. (→ sidan 179)Justera datorbilden manuellt med funktionen Horisontell/Vertikal i [BILDALTERNATIV]. (→ sid 87)
Fjärrkontrollen fungerar inte	Sätt i nya batterier. (→ sid 9)Se till att det inte finns några hinder mellan dig och projektorn.Se till att du befinner dig högst 7 m från projektorn. (→ sid 9)
Indikatorn lyser eller blinkar	Se Power/Status/Lamp-indikator. (→ sid 172)
Överlappande färger i RGB-läge	Tryck på Auto Set-tangenten på projektorhöljet eller fjärrkontrollen. (→ sid 24)Justera datorns bild manuellt med [FREKVEN$/[PHASE] under [BILDALTERNATIV] på menyn. (→ sid 86)

Kontakta din återförsäljare för närmare anvisningar.

Om ingen bild visas, eller om den inte visas korrekt.

- Tillslagning av projektorn och PC:n.

Var noga med att ansluta projektorn och den bärbara datorn med projektorn i standby-läge och innan strömmen till datorn slås på.

I de flesta fall slås inte utsignalen från den bärbara datorn på om datorn inte är ansluten till projektorn innan man sätter på den.

OBSERVERA: Du kan kontrollera den aktuella signalens horisontella frekvens på projektorns meny under Information. Om den lyder "0kHz", innebär det att ingen signal går ut från datorn. (→ sid 102 eller gå till nästa steg)

- Aktivera datorns externdisplay.

När en bild visas på den bärbara datorns skärm innebär det nödvändigtvis inte att den sänder ut en signal till projektorn. Om du använder en PC-kompatibel bärbar dator, aktiverar/avaktiverar du externdisplayen med en kombination av funktionstangenter. Vanligtvis sätter du på eller stänger av externdisplayen med en kombination av "Fn" och en av de 12 funktionstangenterna. På t.ex. NEC-datorer använder man Fn + F3, medan man på Dell-datorer använder Fn + F8 för att växla mellan externdisplayvalen.

- Utsignalen från datorn är inte av standardtyp

Om utsignalen från en bärbar PC inte är en standardsignal, kan det hända att den projicerade bilden inte visas korrekt. Om detta skulle inträffa bör du avaktivera PC:ns LCD-skärm när projektordisplayen används. Alla bärbara PC har olika sätt att för att avaktivera/omaktivera den lokala LCD-skärmen, vilket nämndes i det föregående steget. Se dokumentationen som tillhör din dator för närmare anvisningar.

- Bilden som visas är felaktig när du använder en Macintosh-dator

Om du använder en Macintosh-dator tillsammans med projektorn, ska du ställa Mac-adapterns DIP-switch (medföljer inte projektorn) i enlighet med din upplösning. Efter inställningen måste du starta om din Macintosh-dator för att ändringarna ska aktiveras.

Om du ställer in andra display-lägen än de som stöds av din Macintosh-dator och projektorn, kan en ändring av DIP-switchen på en Mac-adapter göra att bilden studsar något eller inte visas alls. Om detta skulle inträffa ställer du DIP-switchen på 13" fixed mode och startar sedan om din Macintosh-dator. Efter detta ställer du åter DIP-switchen i ett läge som medger visning och startar om din Macintosh-dator igen.

OBSERVERA: Till en PowerBook som inte har en 15-polig mini D-Sub-kontakt behöver du en videoadapterkabel tillverkad av Apple Computer.

* Om du använder projektorn tillsammans med en PowerBook från Macintosh, kan du inte ställa in utgången på 1024 × 768 om inte "mirroring"-funktionen är avaktiverad på din PowerBook. Se bruksanvisningen till din Macintosh-dator beträffande "mirroring".

- Mappar eller ikoner är dolda på Macintosh-skärmen

Det kan hända att du inte kan se mappar eller ikoner. Om detta skulle inträffa väljer du [Visa] → [Ordna] i Applemenyn och ordnar ikonerna.

② Specifikationer

Detta avsnitt innehåller teknisk information om projektorns prestanda.

	PJ X5360N PJ WX5350N
LCD-panel 0,63 tums L	CD med Micro Lens Array (bildförhållande 4:3)	0,59 tums LCD med Micro Lens Array (bildförhållande 16:10)
Upplösning*1	1024 × 768 pixlar (XGA) 1280 × 800 pixlar (WXGA)
Lins Manuell zoom och	manuellt fokus
	Zoomförhållande= 1,7F1,7–2,0 f = 17,4–29,0 mm
Linsjustering (vertikal)	0-0,5V 0-0.6V
Lampa 265 W AC	(195 W i EKO1)
Ljusstyrka*2*3	4200 lumen 3500 lumen
	EKO1: 75% EKO1: 75%
Kontrastförhållande*3(helt vitt: helt svart)	2000:1
Bildstorlek (diagonalt)	25–300 tum/0,64 m–7,6 m
Projiceringsavständ(min.-max.)	26–543 tum/0,65–13,8 m	27–573 tum/0,69–14,6 m
Projiceringsvinkel	0°–16,5° (Vidvinkel)/0°–9,8° (Tele)

*1 Effektiva pixlar är fler än 99,99 %.
*2 Detta är värdet på ljusstyrkan (lumen) när [FÖRINSTÄLLNING]-läget är inställt på [LJUST]. Om något annat läge är valt som [FÖRINSTÄLLNING] kan ljusstyrkan minska något.
*3 I enlighet med ISO21118-2005

Elektriskt

	PJ X5360N PJ WX5350N
Ingångar	2 × RGB/komponent (15-polig D-Sub), 1 × HDMI Typ A (HDMI®-anslutning) HDCP stöd*4, 1 × S-Video (4-polig DIN), 1 × Video (RCA), 1 × (L/R) RCA Audio, 2 × Stereo Mini Audio
Utgångar	1 × RGB (15-polig D-Sub), 1 × Stereo Mini Audio
PC-kontroll	1 × PC-kontrollport (9-polig D-Sub)
Trådbunden LAN-Port 1	× RJ-45 (10BASE-T/100BASE-TX)
Trådlös nätverksport(Säljs separat)	IEE 802.11 b/g/n (trådlös nätverksenhet [NP02LM-serien, säljs separat] krävs)
USB-port	1 × Typ A, 1 × Typ B
Färgåtergivning	10-bits signalbehandling (1,07 miljarder färger) (BILDVISARE, NÄTVERK: Färger, 16,7 miljoner färger)
Kompatibla signaler	Analog: VGA/SVGA/XGA/XGA+/WXGA/WXGA+/SXGA/SXGA+/UXGA480i/480p/576i/576p/720p/1080i/1080pHDMI: VGA/SVGA/XGA/WXGA/SXGA/480p/576p/720p/1080i/1080p
Videobandbredd	RGB: 80 MHz (Max.)
Horisontell upplösning	540 TV-linjer: NTSC/NTSC4.43/PAL/PAL-M/PAL-N/PAL60300 TV-linjer: SECAM
Avsökningsfrekvens	Horisontell: 15 kHz till 100 kHz (RGB: 24 kHz eller mer)Vertikal: 50 Hz till 120 Hz (HDMI: 50 Hz till 85 Hz)
Synkkompatibilitet	Separat synk
Inbyggd högtalare	10 W (monohögtalare)
Nätspänning	100–240V AC, 50/60Hz
Inström	3,9 - 1,7 A
Strömför-brukning	EKO-LÄGEAV(NORMAL)	358 W(100-130 V)/343 W(200-240 V)
	EKO1-LÄGE	271 W(100-130 V)/264 W(200-240 V)
	STANDBY(NORMAL)	9 W (100-130 V/200-240 V)
	STANDBY(ENERGIS-PAR)	0,2 W (100-130 V)/0,4 W (200-240 V)

*4 HDMI® (Deep Color, Lip Sync) med HDCP
Vad är HDCP/HDCP-teknik?
HDCP är en acronym för High-bandwidth Digital Content Protection. High bandwidth Digital Content Protection (HDCP) är ett system för att hindra illegal kopiering av videodata som skickas över ett digitalt visuellt gränssnitt (DVI).
Om du inte kan visa material via HDMI-ingången betyder det inte nödvändigtvis att projektorn inte fungerar på rätt sätt. Med implementeringen av HDCP kan det finnas fall där visst innehåll är skyddat med HDCP och kanske inte visas beroende på decision/intention av HDCP community (Digital Content Protection, LLC).

Mekaniskt

	PJ X5360N PJ WX5350N
Installation Placering	Desktop/fram, Desktop/bak, Tak/fram, Tak/bak
Mått 15,7 tum (B) × 4,5	tum (H) × 10,9 tum (D) /398 mm (B) × 115 mm (H) × 276 mm (D)(exkl. utskjutande delar)
Vikt 8,6 lbs/3,9 kg
Användningsförhållanden	Driftstemperaturer: 5° till 40°C (41° till 104°F)(EKO-läget väljs automatiskt vid 35° till 40°C / 95° till 104°F)20 % till 80 % fuktighet (icke-kondenserande)Förvaringstemperaturer: -10° till 50°C (14° till 122°F)20 % till 80 % fuktighet (icke-kondenserande)
Godkännanden UL/C-UL	L-godkänd (UL 60950-1, CSA 60950-1)Stämmer med DOC Canada Class B-kravStämmer med FCC Class B-kravStämmer med AS/NZS CISPR.22 Class BStämmer med EMC-direktiv (EN55022, EN55024, EN61000-3-2, EN61000-3-3)Stämmer med lågt spänningsdirektiv (EN60950-1, TÜV godkänd)CE

Specifikationerna kan ändras utan föregående meddelande.

③ Kåpans mått

Enhet: mm (tum)

④ Stiftkonfiguration i D-Sub-kontakten (Computer-ingång)

15-polig Mini D-Sub-kontakt

Signalnivå

Videosignal: 0,7 Vp-p (analog)

Synksignal: TTL-nivå

Stiftnr.	RGB-signal (analog) YCbCr-signal
1 Röd	Cr
2 Grön	eller synk på grön Y
3 Blå	Cb
4 Jord
5 Jord
6 Röd jord	Cr jord
7 Grön	jord Y jord
8 Blå jord	Cb jord
9 Ansluts ej
10	Synksignaljord
11	Ansluts ej
12	Dubbelriktad DATA (SDA)
13	Horisontell synk eller kompositsynk
14	Vertikalsynk
15	Dataklocka

Computer 1 In

OBSERVERA: Stift nr. 12 och 15 krävs för DDC/Cl.

⑤ Förteckning över kompatibla insignaler

Analog RGB

Signal	Upplösning(Punkter)	Bildförhäl-lande	Uppdateringsfrekvens(Hz)
VGA 640 × 480	4:3 60/72/75/85/		iMac
SVGA 800 × 600	4:3 56/60/72/75/85/		iMac
XGA 1024 × 768	*1	4:3 60/70	75/85/iMac
XGA+ 1152 × 864	4:3 60/70/75/85
WXGA 1280 × 768	*2	15:9 60
	1280 × 800 *2	16:10 60
	1360 × 768 *3	16:9 60
	1366 × 768 *3	16:9 60
Quad-VGA	1280 × 960 4:3	60/75
SXGA 1280 × 1024	5:4	60/75
SXGA+	1400 × 1050 4:3	60
WXGA+	1440 × 900	16:10 60
WXGA++	1600 × 900 *3	16:9 60
UXGA	1600 × 1200 4:3	60
WSXGA+	1680 × 1050	16:10 60
HD	1280 × 720	16:9 60
Full HD	1920 × 1080	16:9 60
MAC 13"	640 × 480 4:3	67
MAC 16"	832 × 624 4:3	75
MAC 19"	1024 × 768 4:3	75
MAC 21"	1152 × 870 4:3	75
MAC 23"	1280 × 1024 5:4	65

Komponent

Signal	Format	Bildförhållande	Uppdateringsfrekvens (Hz)
HDTV (1080p)	1920 × 1080	16:9 60
HDTV (1080i)	1920 × 1080	16:9	50/60
HDTV (720p)	1280 × 720	16:9	50/60
SDTV (480p)	720 × 480	4:3/16:9	60
SDTV (576p)	720 × 576	4:3/16:9	50
SDTV (480i)	720 × 480	4:3/16:9	60
SDTV (576i)	720 × 576	4:3/16:9	50

Signal	Bildförhållande	Uppdateringsfrekvens (Hz)
NTSC	4:3	60
PAL	4:3	50
PAL60	4:3	60
SECAM	4:3	50

HDMI

Signal	Upplösning(Punkter)	Bildförhäl-lande	Uppdaterings-frekvens(Hz)
VGA 640 × 480	4:3 60
SVGA 800 × 600	4:3 60
XGA 1024 × 768 *		4:3	60
WXGA 1280 × 768 *		15:9 60
		1280 × 800 * 2	16:10 60
		1366 × 768	16:9 60
Quad-VGA	1280 × 960 4:3	60
SXGA 1280 × 1024 5:4		60
SXGA+	1400 × 1050 4:3	60
WXGA+	1440 × 900	16:10 60
WXGA++	1600 × 900	16:9 60
WSXGA+	1680 × 1050	16:10 60
HDTV (1080p)	1920 × 1080	16:9	50/60
HDTV (1080i)	1920 × 1080	16:9	50/60
HDTV (720p)	1280 × 720	16:9	50/60
SDTV (480p)	720 × 480	4:3/16:9	60
SDTV (576p)	720 × 576	4:3/16:9	50

*1 Äkta upplösning på XGA-modeller (PJ X5360N)

*2 Äkta upplösning på WXGA-modeller (PJ WX5350N)

*3 Projektorn kan misslyckas med att visa signalerna korrekt när [NORMAL] har valts för [BILDKVOT] från menyn. Fabriksinställningen är [NORMAL] för [BILDKVOT]. För att signalerna ska visas, välj [16:9] för [BILDKVOT].

OBSERVERA:

• Synk på grön eller kompositsynksignaler stöds inte.
• VSignaler övriga än de som anges i tabellen ovan visas kanske inte på rätt sätt. Om detta skulle hända ändra uppdateringsintervvallet eller upplösningen på din PC. Referera till hjälpavsnittet Visa egenskaper på din PC om procedurer.

⑥ PC-kommandon och kabelanslutning

PC-kommandon

FunktionKommandoSvar
Ström på #PON[CR] =PON[CR]
Ström av #PDN[CR] =PDN[CR]
Val av ingång Computer 1 #INP:1[CR] =INP:1[CR]
Val av ingång Computer 2 #INP:3[CR] =INP:3[CR]
Val av ingång HDMI #INP:5[CR] =INP:5[CR]
Val av ingång Video #INP:9[CR] =INP:9[CR]
Val av ingång S-video #INP:10[CR] =INP:10[CR]
Val av ingång Viewer #INP:13[CR] =INP:13[CR]
Val av ingång Network #INP:12[CR] =INP:12[CR]
Val av ingång USB Display #INP:14[CR] =INP:14[CR]

OBSERVERA:

• Gör inget blanksteg mellan tecknen. Ange tecknen i en följd.
• Svar: Ange denna teckensträng när kommandot har godkänts.
  • [CR] representerar CR-koden.
• Kontakta din lokala återförsäljare för en fullständig förteckning av PC-kontrollkoder vid behov.

Kabelanslutning

Ordlängd......8 bitar

Paritet....Ingen paritet

OBSERVERA: Beroende på utrustningen kan en lägre datahastighet vara lämplig för långkabel.

PC-kontrollkontakt (9-polig D-Sub)

OBSERVERA 1: Stift 1, 4, 6 och 9 används ej.
OBSERVERA 2: Bygla RTS (Request to Send) och CTS (Clear to Send) i kabelns båda ändar för att förenkla kabelanslutningen.
OBSERVERA 3: Om du använder långa kablar är det rekommenderat att ställa in kommunikationshastigheten 9600 bps.
