BRUKSANVISNING QB971X Husqvarna-Electrolux

Trykk på på/av-knappen. Apparatet er i innstillingsmodus när:

- Alle programindikatorlampene tennes.

Hold de to delene av håndtaket sammen när du flytter på bestikkurven.

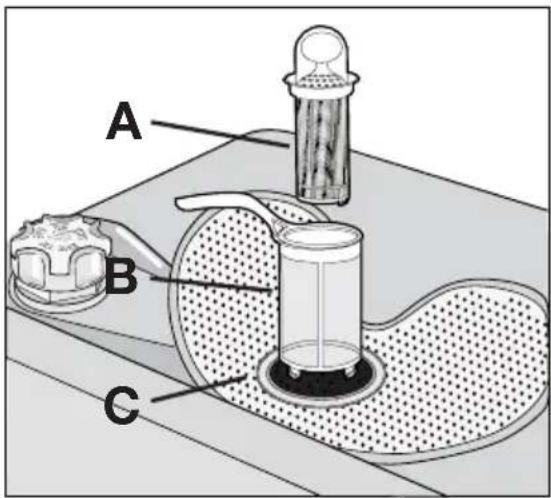

Oppvaskmaskinen har tre filtre:

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

Innehåll

Instruktioner för användning

Säkerhetsinformation
Korrekt användning 29Allmän säkerhet 29Barnsäkerhet 29Installation 30
Produktbeskrivning
Kontrollpanel
Programvalsknappar 32Multitab-knapp 32Knapp för Fördröjd start 32Digital display 32Funktionsknappar 32Inställningsläge 32
Innan maskinen används första gången
Att ställa in vattenavhärdaren	33
Manuell inställning	34
Elektronisk inställning	34
Användning av avhärdningssalt	34
Användning av sköljmedel	35
Justera doseringen av sköljmedel	36
Att ladda bestick och porslin	36
Råd och tips	36
Underkorg	37
Bestickskorg	38
Överkorg	39
Justering av överkorgens höjd	39

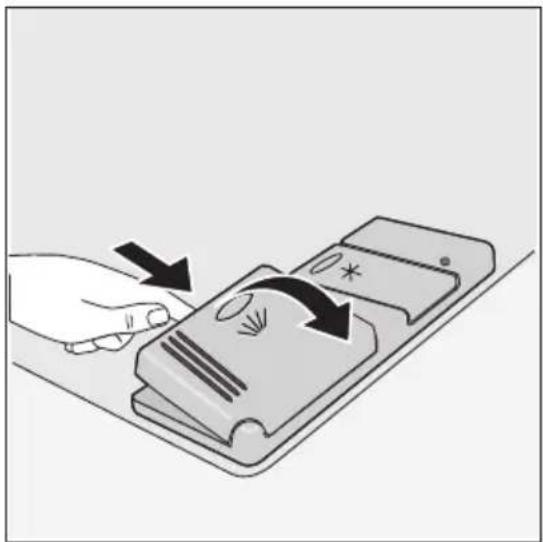

Användning av diskmedel 40

Multitab funktionå	41
Diskprogram	43
Att välja och starta ett diskprogram	43
Avbryta ett diskprogram	44
Göra en paus i ett diskprogram	44
Ställa in och starta ett diskprogram med fördröjd start 31	44
När diskprogrammet är klart	45
Plocka ut diskgodset 45
Underhåll och rengöring	45
Rengöring av filtren	45
Utvändig rengöring	46
Åtgärder vid frysrisk	47
Om maskinen inte fungerar	47
Tekniska data
Installationsanvisningar	49
Installation	49

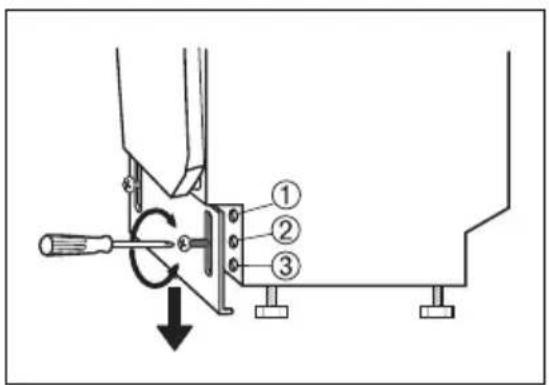

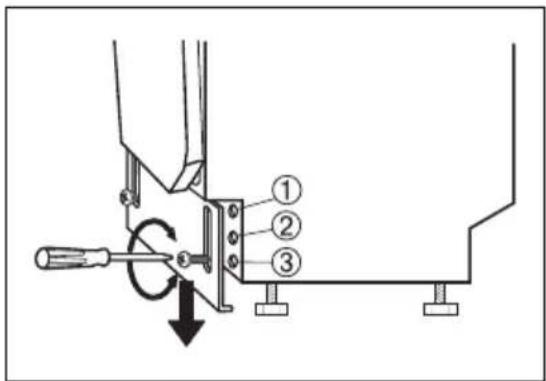

Justera produktens höjd	49
Montera ångskyddet	50

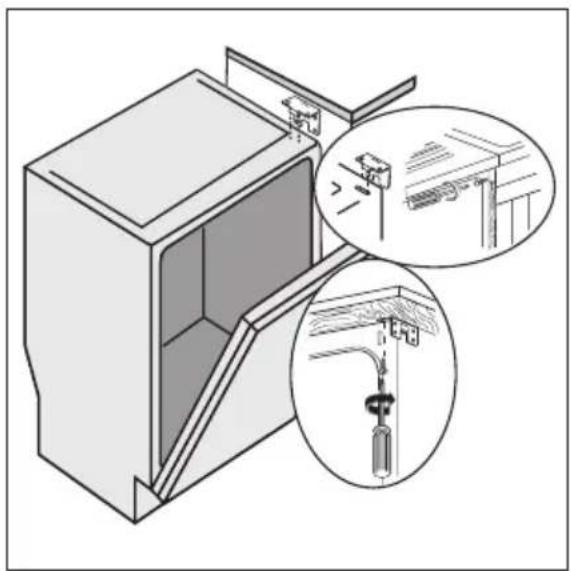

Förankring vid angränsande enheter	50
Anslutning av vatten	51
Tilloppsslang	51
Tömningsslang	52
Elektrisk anslutning	53
Miljöskydd	53

Med reservation för ändringar

Instruktioner för användning

⚠️ Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Korrekt användning

• Denna diskmaskin är endast avsedd för användning i hemmet.
• Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Häll inte lösningsmedel i diskmaskinen. Explosionsrisk föreligger.
• Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Lägg dem annars ned i den övre korgen..
• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.
• Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.
• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.
• När diskprogrammet är klart, stäng av diskmaskinen och stäng vattenkranen.
• Service på denna diskmaskin får endast utföras av en auktoriserad servicetekniker. Använd endast originaldelar vid reparationer och utbyten.
• Försök inte att utföra reparationer på egen hand, detta för att undvika personskador ch skador på diskmaskinen. Kontakta alltid vår lokala serviceavdelning.

Allmän säkerhet

• Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda maskinen. De måste ges vägledning och instruktioner om maskinens användning av en person som ansvarar för deras säkerhet.
• Följ säkerhetsanvisningarna från tillverkaren av diskmedlet för att undvika brännskador i ögon, mun och hals.
• Drick inte vattnet som diskmaskinen använder. Rester från diskmedlet kan finnas kvar i maskinen.
• Stäng alltid luckan när diskmaskinen inte skall användas, detta för att undvika personskador och för att ingen skall snubbla på den öppna luckan.
• Sitt eller stå inte på luckan när den är öppen.

Barnsäkerhet

• Endast vuxna personer får använda denna diskmaskin. Barn måste övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Förvara alla diskmedel på en säker plats. Låt inte barn ta i diskmedlen.
• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

- Kontrollera att diskmaskinen inte har skadats under transporten. Nätanslut inte maskinen om den är skadad. Kontakta din återförsäljare vid behov.

- Avlägsna allt förpackningsmaterial innan diskmaskinen används första gången.

- Den elektriska installationen måste utföras av en kvalificerad och kompetent person.

- Alla rörläggningsarbeten måste utföras av en kvalificerad och kompetent person.

- Modifiera inte denna produkt och ändra inte dess specifikationer. Risk för personskador och skador på maskinen föreligger.

- Använd inte diskmaskinen om:

• nätkabeln eller vattenslangarna är skadade,
• maskinens kontrollpanel, övre panel eller sockel är skadad så att det går att komma åt maskinens insida.

Kontakta vår lokala serviceavdelning.

- Borra inte i diskmaskinens sidor. Maskinens hydrauliska och elektriska komponenter kan skadas av detta.

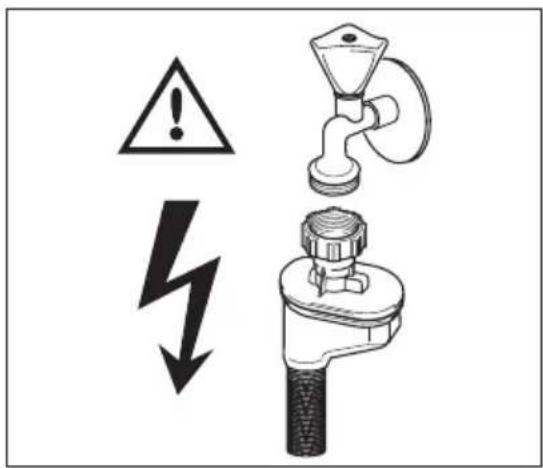

WARNING

Följ noga instruktionerna för anslutning av elektricitet och vatten.

Produktbeskrivning

1 Överkorg
2 Reglage för inställning av vattenhärdhet
3 Saltbehållare
4 Diskmedelsfack
5 Sköljmedelsfack

6 Typskylt
7 Filter
8 Nedre spolarm
9 Övre spolarm

Kontrollpanel

1 Strömbrytare På/Av
2 Programvalsknappar
3 Multitab-knapp (Multitab)
4 Knapp för Födröjd start
5 Kontrollampor
6 Digital display
7 Funktionsknappar

Kontrollampor
Program pågår	Tänds när du väljer ett diskprogram och lyser hela tiden medan programmet pågår.
Salt1)	Kontrollampan tänds när saltbehållaren behöver fyllas på. Se avsnittet "Användning av disksalt".När du har fyllt på saltbehållaren kan kontrollampan fortsätta att lysa i några timmar. Detta har dock inte någon negativ effekt på produktens funktion.
Sköljmedel 1)※	Tänds när sköljmedelsfacket behöver fyllas på. Se avsnittet "Användning av sköljmedel".

1) När saltbehållaren och/eller sköljmedelsfacket blir tomma tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Programvalsknappar

Med dessa knappar väljer du diskprogram. Tryck på en programknapp varpå motsvarande kontrollampa tänds. Se avsnittet "Programöversikt" för mer information om diskprogrammen.

Multitab-knapp

Tryck på denna knapp för att aktivera / inaktivera Multitabfunktionen. Se avsnittet "Multitabfunktion".

Knapp för Födröjd start

Använd denna knapp för att fördröja starten av ett diskprogram med mellan 1 och 19 timmar. Se avsnittet "Ställa in och starta ett diskprogram".

Digital display

Displayen visar:

• Vattenavhärdarens inställda nivå.
• Återstående tid tills programmet är klart.
• Aktivering / inaktivering av sköljmedelsdoseringen (endast med aktiverad Multitabfunktion).
• När diskprogrammet är klart. Displayen visar en nolla.
• Antalet timmar vid Födröjd start.
• Felkoder.

Funktionsknappar

Använd funktionsknapparna för att göra följande:

• Ställa in vattenavhärdaren. Se avsnittet "Inställning av vattenavhärdaren".
• Avbryta ett pågående diskprogram eller fördröjd start. Se avsnittet "Ställa in och starta ett diskprogram".
• Aktivera / inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad. Se avsnittet "Multitabfunktion".

Inställningsläge

Produkten måste vara i inställningsläge för att du skall kunna göra följande:

• Ställa in ett diskprogram.
• Ställa in vattenavhärdarens nivå.
• Aktivera/inaktivera spolglansdoseringen.

Tryck på knappen På/Av. Produkten är i inställningsläge när:

- Alla programindikeringar är tända.

Tryck på knappen På/Av. Produkten är inte i inställningsläge när:

- Endast en programindikering är tänd

- Ett diskprogram är inställt. Programmet måste avbrytas för att återgå till inställningsläge. Se avsnitt "Ställa in och starta ett diskprogram".

Innan maskinen används första gången

Se följande instruktioner för varje steg av proceduren:

1. Kontrollera att vattenavhärdarens nivå är korrekt inställd för den hårdhet vattnet har där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på disksalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.
4. Ladda diskmaskinen med bestick, porslin och övrig disk.
5. Ställ in lämpligt diskprogram för typen av disk och smutsgraden.
6. Fyll på diskmedelsfacket med korrekt mängd diskmedel.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1", etc.), se avsnittet "Multitabfunktion".

Att ställa in vattenavhärdaren

Vattenavhärdaren avlägsnar mineraler och salter från det inkommande vattnet. Mineraler och salter kan ha en negativ effekt på maskinens funktion.

Vattnets hårdhet mäts enligt ekvivalenta skalor:

• Tyska grader (dH°).
• Franska grader (°TH).
• mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).

- Clarke.

Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor. Hör efter hos Vattenverket om du är osäker.

Vattenhårdhet Inställning av vattnets hårdhet
°dH	°TH	mmol/l	Clarke	manuellt	elektroniskt
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Salt behöver inte användas.

Användning av avhärdningssalt

Du måste ställa in vattenavhärdaren manuellt eller elektroniskt.

Manuell inställning

Diskmaskinen är fabriksinställd på läge 2.

1. Öppna luckan.
2. Plocka ut underkorgen.
3. Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabell).
4. Sätt tillbaka underkorgen på plats.
5. Stäng luckan.

Elektronisk inställning

Vattenavhärdaren är fabriksinställd på nivå 5.

1. Sätt på diskmaskinen.
2. Kontrollera att maskinen är i inställningsläge.
3. Håll funktionsknapparna B och C intryckta tills kontrollamporna för funktionsknapparna A, B och C börjar att blinka.

4. Släpp funktionsknapparna B och C.

5. Tryck på funktionsknapp A.

6. Kontrollamporna för funktionsknapparna B och C slocknar.

7. Kontrollampan för funktionsknapp A fortsätter att blinka.
8. Den digitala displayen visar den aktuella nivån.

Exempel: Displayen visar = nivå 5.

1. Tryck en gång på funktionsknapp A för att öka vattenavhärdarens nivå ett steg.

2. Tryck på strömbrytaren för att spara inställningen.

Användning av avhärdningssalt

FÖRSIKTIGHET

Använd endast salter som är avsedda för diskmaskiner. Typer av salt som inte är avsedda för diskmaskiner skadar vattenavhärdaren.

FÖRSIKTIGHET

Saltkorn eller saltvatten som blir kvar på botten i maskinen kan orsaka korrosion. Fyll på diskmaskinen med salt innan du startar ett diskprogram för att undvika korrosion.

Gör så här för att fylla på saltbehållaren:

1. Öppna saltbehållaren genom att vrida locket moturs.

2. Fyll på saltbehållaren med en liter vatten (endast första gången).

3. Använd tratten för att fylla saltbehållaren med salt.

4. Ta bort eventuellt salt från saltbehållarens öppning.
5. Stäng saltbehållaren genom att vrida locket medurs.

Det är normalt att vatten rinner över när du fyller på salt.

När du ställer in vattenavhärdaren på nivå 1 med den elektroniska metoden förblir inte saltbehållarens kontrollampa tänd.

SALE ZOUT SALT SALZ SEL

Användning av sköljmedel

FÖRSIKTIGHET

Använd endast sköljmedel som är avsedda för diskmaskiner.

Fyll inte på sköljmedelsfacket med andra produkter (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada diskmaskinen.

Genom att använda sköljmedel kan disken torkas utan att det blir ränder eller fläckar. Sköljmedlet tillsätts automatiskt under den sista sköljfasen.

Gör så här för att fylla på sköljmedelsfacket:

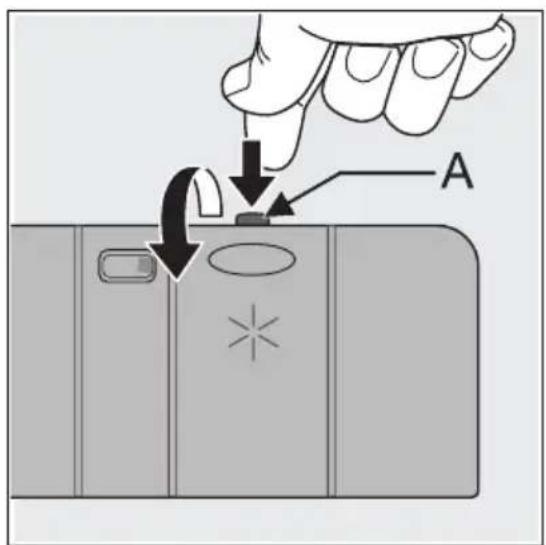

1. Tryck på spärren (A) för att öppna sköljmedelsfacket.

1. Fyll på sköljmedel i sköljmedelsfacket. Markeringen "max." indikerar den maximala nivån.

2. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.

3. Stäng sköljmedelsfacket.

max

Justera doseringen av sköljmedel

Doseringen av sköljmedel är fabriksinställd på läge 4.

Du kan ställa in doseringen av sköljmedel mellan läge 1 (lägsta dosering) och läge 6 (högsta dosering).

Vrid på doseringsreglaget för att öka eller minska doseringen.

- Öka doseringen om det är vatten- eller kalkfläckar på disken.

- Minska doseringen om det är ränder, vita fläckar eller en blåaktig beläggning på disken.

Att ladda bestick och porslin

Råd och tips

FÖRSIKTIGHET

Använd diskmaskinen endast för husgeråd som är lämpliga för diskmaskiner.

Använd inte diskmaskinen för att rengöra föremål som kan absorbera vatten (t.ex. svampar eller trasor).

- Gör på följande sätt innan du laddar bestick och porslin:

• Avlägsna alla matrester och andra smutspartiklar.
• Mjuka upp rester av inbränd mat i pannor.

- Gör på följande sätt när du laddar bestick och porslin:

• Ladda ihåliga föremål (t.ex. koppar, glas och pannor) med öppningarna vända nedåt.
• Se till att vatten inte kan samlas i glas eller andra föremål med djup bas.
• Se till att bestick och porslin inte ligger inuti andra föremål.
• Se till att bestick och porslin inte täcker andra föremål.
• Se till att glas inte vidrör andra glas.
• Placera små föremål i bestickskorgen.

- Plastföremål och teflonbehandlade pannor kan hålla kvar vattendroppar. Plastföremål torkar inte lika bra som porslin och stålföremål.

- Placera lätta föremål i överkorgen. Se till att föremålen inte kan röra sig.

FÖRSIKTIGHET

Kontrollera att spolarmarna kan rotera fritt innan du startar ett diskprogram.

WARNING

Stäng alltid luckan när du är klar med att ladda eller plocka ur disk. En öppen lucka kan vara farlig.

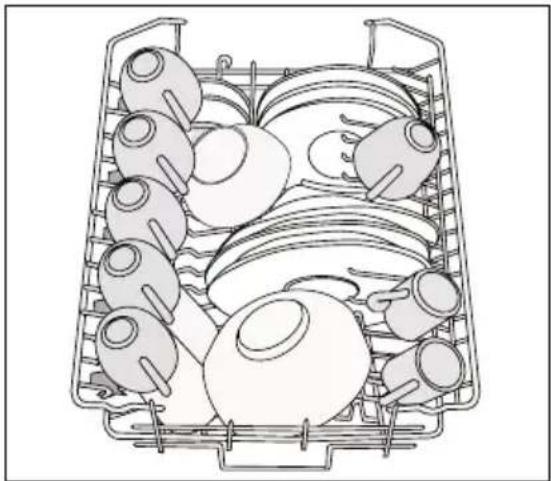

Underkorg

Placera kastruller, lock, tallrikar, salladsskålar och bestick i underkorgen.

Placera serveringsfat och stora lock längs korgens kanter.

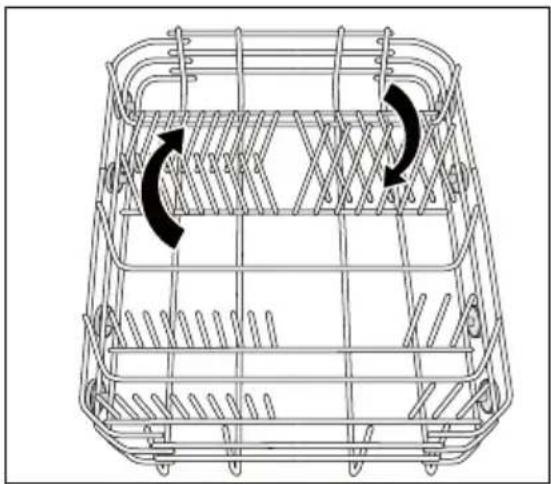

Pinnraderna i underkorgen kan fällas ned för att ge plats åt kastruller, pannor och skålar.

Ställ inte långa knivar i en vertikal position. Arrangera långa och vassa föremål liggande i överkorgen. Var försiktig med vassa föremål.

Placera gafflar och skedar med handtagen vända nedåt.

Placera knivar med handtagen vända uppåt.

Blanda skedar med andra bestick så att de inte fastnar i varandra.

Använd besticksgallren.

Om storleken på besticken gör att gallren inte går att använda kan du vika ut dem.

Du kan öppna bestickskorgen för att göra det enklare att plocka ur besticken. Plocka ur besticken på följande sätt:

1. Placera bestickskorgen på ett bord eller en arbetsyta.
2. Öppna handtaget.
3. Plocka ur besticken.

Håll ihop handtagets två delar ordentligt när du avlägsnar bestickskorgen.

Den övre korgen är avsedd för tallrikar (max. 24 cm i diameter), tefat, salladsskålar, koppar, glas, kastruller och lock.

Arrangera föremålen så att vattnet när alla ytor.

- Fäll upp koppställen för att placera höga föremål.

Justering av överkorgens höjd

För att placera stora tallrikar i underkorgen, flytta först överkorgen till den övre positionen.

Föremålens maximala höjd i:
överkorgen underkorgen
Övre position 20 cm 31 cm
Undre position 24 cm 27 cm

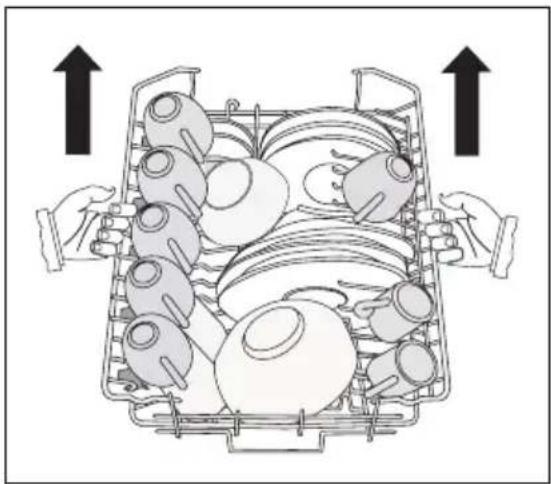

Gör så här för att flytta överkorgen till den övre positionen:

1. Dra ut korgen så längt det går.

2. Lyft försiktigt båda sidorna uppåt tills me- kanismen hakar i och korgen sitter stadigt. Gör så här för att flytta överkorgen till den undre positionen:

3. Dra ut korgen så långt det går.

4. Lyft försiktigt båda sidorna uppåt.
5. Håll i mekanismen och låt den sakta falla tillbaka nedåt.

- Lyft eller sänk inte korgen på endast ena sidan.

- Placera inte koppar i koppställen när korgen är i den övre positionen.

Användning av diskmedel

Använd endast diskmedel (pulver, flytande eller tabletter) som är lämpliga för diskmaskiner. Läs och följ anvisningarna på förpackningen:

- Dosera enligt tillverkarens anvisningar.

- Rekommendationer för förvaring.

Skydda miljön genom att inte använda mer än den rekommenderade mängden diskmedel.

Gör så här för att fylla på diskmedelsfacket:

1. Öppna locket till diskmedelsfacket.
2. Fyll på diskmedel i diskmedelsfacket (A). Markeringen anger doseringen:

20 = cirka 20 gram diskmedel, 30 = cirka 30 gram diskmedel.

1. Om du tänker köra ett diskprogram med fördiskfas, håll i mer diskmedel i fördiskfacket ( B).

A B

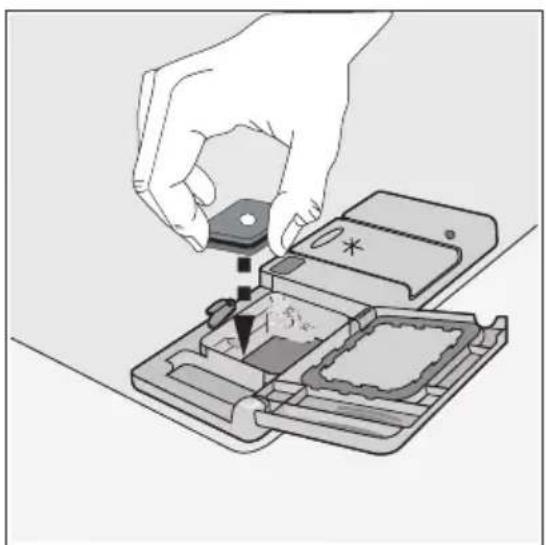

1. Om du använder disktabletter, lägg tabletten i huvuddiskfacket (A).
2. Stäng locket till diskmedelsfacket. Tryck på locket tills det låser fast i läge.

Olika märken av diskmedel löses upp olika snabbt. Vissa disktabletter uppnår inte bästa rengöringsresultat under korta diskprogram. Avänd långa diskprogram med disktabletter för att avlägsna allt diskmedel.

Multitab funktion

Multitabfunktionen är avsedd för kombinerade disktabletter.

Dessa tabletter innehåller ämnen såsom diskmedel, sköljmedel och disksalt.. Vissa typer av tabletter kan innehålla andra ämnen.

Kontrollera om dessa tabletter är lämpliga för vattnets hårdhet där du bor. Se tillverkarens anvisningar.

När du aktiverar Multitabfunktionen förblir den aktiverad tills du inaktiverar den.

Multitabfunktionen stoppar automatiskt doseringen av sköljmedel och salt. Kontrollam-porna för sköljmedel och salt inaktiveras.

Programtiden kan öka när du använder Multitabfunktionen.

Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram.

Du kan inte aktivera eller inaktivera Multitabfunktionen medan ett program pågår. Avbryt diskprogrammet och ställ sedan in det igen.

För att aktivera Multitabfunktionen:

- Tryck på Multitab-knappen. Kontrollampan för Multitabfunktionen tänds.

För att inaktivera Multitabfunktionen:

- Tryck på Multitab-knappen. Kontrollampan för Multitabfunktionen slocknar.

Gör så här om torkresultaten inte är tillfredsställande:

1. Fyll på sköljmedel i sköljmedelsfacket.

2. Aktivera sköljmedelsdoseringen.

3. Ställ in sköljmedelsdoseringen på läge 2.

- Du kan endast aktivera eller inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad,

För att aktivera / inaktivera sköljmedelsdoseringen:

1. Sätt på diskmaskinen.

2. Kontrollera att maskinen är i inställningsläge.

3. Håll funktionsknapparna B och C intryckta.

- Kontrollamporna för funktionsknapparna A, B och C börjar att blinka.

1. Släpp funktionsknapparna B och C.

2. Tryck på funktionsknapp B.

3. Kontrollamporna för funktionsknapparna A och C slocknar.

4. Kontrollampan för funktionsknapp B fortsätter att blinka.
5. Displayen visar inställningen.

0d	Sköljmedelsfack inaktiverat
1d	Sköljmedelsfack aktiverat

1. Tryck på funktionsknapp B en gång till.

- Displayen visar den nya inställningen.

1. Stäng av diskmaskinen för att spara inställningen.

För att åter använda vanligt diskmedel:

1. Inaktivera Multitabfunktionen.
2. Fyll på saltbehållaren och sköljmedelsfacket.
3. Ställ in vattenavhärdaren på den högsta nivån.
4. Kör ett diskprogram utan disk.
5. Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor.
6. Justera doseringen av sköljmedel.

Diskprogram

Programöversikt

Program Smutsgrad Typ av disk Programbeskrivning
Auto^1)	Valfri Porslin, bestick, kast-ruller och pannor		FördiskHuvuddisk upp till 45 eller 70 °C1 eller 2 mellanliggande skölj-ningarAvslutande sköljningTorkning
x-press 30^ 2)	Normalt eller lätt smutsad disk	Porslin och bestick Huvuddisk upp till 60 °CAvslutande sköljning
Intensiv 70° Hårt smutsaddisk		Porslin, bestick, kast-ruller och pannor	FördiskHuvuddisk upp till 70 °C1 mellanliggande sköljningAvslutande sköljningTorkning
Eco 50^ 3)	Normalt smuts-ad disk	Porslin och bestick Fördisk

1) Under Auto -program bestäms diskens smutsgrad av hur grumligt vattnet är. Programmets varaktighet och förbrukningsvärden kan variera. Detta beror på om produkten är helt eller delvis påfylld och på diskens smutsgrad. Produkten justerar automatiskt vattnets temperatur under huvuddisken.

2) Detta är det perfekta, dagliga programmet när produkten endast är delvis påfylld. Det är idealiskt för en familj på 4 personer som endast vill fylla på porslin och bestick efter frukost och middag.

3) Testprogram för provningsanstalter. Se medföljande separata folder för information om testdata.

Förbrukningsvärden

Program1)	Energiförbrukning (kWh) Vatten (liter)
Auto 0,8 - 1,3 10 - 19
x-press 30' 0,8 8
Intensiv 70° 1,3 - 1,5 14 - 15
Eco 50° 0,8 - 0,9 12 - 13

1) Den digitala displayen visar programmets varaktighet.

Förbrukningsvärdena kan variera beroende på vattnets tryck och temperatur, variationer i nätspänningen och diskmängden.

Att välja och starta ett diskprogram

Ställ in diskprogrammet med luckan på glänt. Diskprogrammet startar först när luckan stängs. Tills dess går det att ändra inställningarna.

Gör så här för att ställa in och starta ett diskprogram:

1. Sätt på diskmaskinen.
2. Kontrollera att maskinen är i inställningsläge.
3. Tryck på en av programknapparna. Se avsnittet "Programöversikt".
4. Kontrollampan för det valda programmet tänds.
5. Alla övriga programlampor slocknar.
6. Programmets varaktighet blinkar på den digitala displayen.

7. Kontrollampan för "Program pågår" tänds.

8. Stäng luckan.

9. Diskprogrammet startar automatiskt.

10. Kontrollampan för "Program pågår" förblir tänd.

Medan diskprogrammet pågår kan du inte ändra programmet. Avbryt diskprogrammet.

Du kan välja diskprogram och fördröjd start även när luckan är stängd. När du trycker på en programknapp har du endast 3 sekunder på dig för att välja ett annat diskprogram eller fördröjd start. Efter dessa 3 sekunder startar det valda programmet automatiskt.

WARNING

Pausa eller avbryt ett pågående diskprogram endast om det är absolut nödvändigt.

FÖRSIKTIGHET

Öppna luckan försiktigt. Het ånga kan strömma ut.

Avbryta ett diskprogram

1. Håll funktionsknapparna B och C intryckta tills:
2. Alla programlampor lyser,
3. Kontrollampan för "Program pågår" slocknar.
4. Släpp funktionsknapparna B och C för att avbryta diskprogrammet.
   Du kan i detta läge göra följande:
5. Stänga av diskmaskinen.
6. Ställa in ett nytt diskprogram.
   Fylla på diskmedelsfacket innan du ställer in ett nytt diskprogram.

Göra en paus i ett diskprogram

Öppna luckan.

• Programmet stannar.
  Stäng luckan.
• Programmet fortsätter från den punkt där det avbröts.

Ställa in och starta ett diskprogram med fördröjd start

1. Tryck på strömbrytaren.
2. Ställ in ett diskprogram.
3. Tryck på knappen "Fördröjd start" tills displayen blinkande visar önskad tidsfördröjning för diskprogrammet.
4. Stäng luckan.

- Siffran på displayen börjar lysa med fast sken.

• Kontrollampan för "Program pågår" slocknar.
• Nedräkningen av den fördröjda starten börjar.
• Nedräkningen minskar i steg om 1 timme.
• När nedräkningen löper ut startar diskprogrammet automatiskt.
• Kontrollampan för "Program pågår" tänds.

Öppna inte luckan under nedräkningen för att inte avbryta nedräkningen. Om du gör det och stänger luckan igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta en fördröjd start:

1. Håll funktionsknapparna B och C intryckta tills:

- Alla programlampor lyser.

När du avbryter en fördröjd start så avbryts också diskprogrammet.

1. Ställ in ett nytt diskprogram.

När diskprogrammet är klart

• Produkten stannar automatiskt.
• Displayen visar 0.

• Kontrollampan för "Program pågår" förblir tänd.

• Stäng av produkten.

• Öppna luckan.

• För bättre torkresultat, låt luckan stå på glänt några minuter innan du plockar ut disken. Låt disken kallna innan du plockar ut den ur produkten. Hett porslin skadas lätt.

Plocka ut diskgodset

• Plocka först ut diskgods från den nedre korgen, sedan från den övre.
• Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål kallnar fortare än diskgodset.

Underhåll och rengöring

WARNING

Stäng av diskmaskinen innan du rengör filtren.

Använd inte produkten utan att filtren sitter på plats. Kontrollera att filtren har monterats korrekt. Felaktig montering resulterar i dåliga diskresultat och skadar produkten.

Rengör filtren vid behov. Smutsiga filter försämrar diskresultaten.

Diskmaskinen har tre filter:

Rengör filtren på följande sätt:

1. Oppna luckan.
2. Plocka ut underkorgen.

A B C

1. För att låsa upp filtersystemet, vrid handtaget på mikrofiltret (B) cirka ett 1/4 varv moturs.

2. Avlägsna filtersystemet.

3. Håll grovfiltret (A) i handtaget som har ett hål.

4. Lossa grovfiltret (A) från mikrofiltret (B).

1. Lossa det platta filtret (C) från produktens botten.

2. Rengör filtren under rinnande vatten.

3. Sätt tillbaka det platta filtret (C) på plats i produktens botten.

4. Placera grovfiltret (A) i mikrofiltret (B) och tryck ihop filtren.

5. Sätt tillbaka filtersystemet på plats.

6. För att låsa filtersystemet, vrid handtaget på mikrofiltret (B) medurs tills det läser fast.

7. Sätt tillbaka underkorgen på plats.

8. Stäng luckan.

Avlägsna inte spolarmarna.

Om hålen i spolarmarna täpps igen av matrester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Använd endast neutrala, milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Åtgärder vid frysrisk

FÖRSIKTIGHET

Installera inte diskmaskinen på en plats där temperaturen kan sjunka under 0 °C. Tillverkaren ansvarar inte för skador orsakade av frost.

Om detta inte går att undvika, töm maskinen och stäng luckan. Koppla loss tillvattenslangen och töm slangen på vatten.

Om maskinen inte fungerar

Diskmaskinen startar inte eller stoppar under drift.

Om ett fel uppstår, försök först att lösa problemet på egen hand. Kontakta vår serviceavdelning om du inte kan lösa problemet.

FÖRSIKTIGHET

Stäng av diskmaskinen innan du går igenom följande förslag på korrigerande åtgärder.

Felkod och problem Möjliga örsaker och åtgärder
• Displayen visar,10Diskmaskinen fylls inte med vatten.	• Vattenkranen är blockerad eller belagd med kalk.Rengör vattenkranen.• Vattenkranen är stängd.Öppna vattenkranen.• Filtret i tilloppsslangen är igentäppt.Rengör filtret.• Anslutningen av tilloppsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
• Displayen visar,20Diskmaskinen tömmer inte vattnet.	• Avloppsmuffen är blockerad.Rengör avloppsmuffen.• Anslutningen av tömningsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
• Displayen visar,30Översvämningsskyddet har aktive-rats.	• Stäng vattenkranen och kontakta vår lokala serviceavdel-ning.
Programmet startar inte. • Luckan till produkten är inte stängd.Stäng luckan.• Stickkontakten sitter inte i eluttaget.Sätt i stickkontakten.• Säkringen har bränt i hushållets säkringsskåp.Byt ut säkringen.• Fördröjd start är inställd.Avbryt startfördröjningen för att starta programmet ome-delbart.

Sätt på produkten efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om problemet återkommer.

Kontakta vår lokala serviceavdelning om displayen visar en felkod som inte beskrivs i tabellen.

För att kunna hjälpa dig snabbt och korrekt behöver du ha följande uppgifter till hands:

• Modellbeteckning (Mod.)
• Produktnummer (PNC)
• Serienummer (S.N.)

Dessa uppgifter finner du på typskylten.

Anteckna uppgifterna här:

Modellbeteckning: ....

Produktnummer: ....

Serienummer: ....

Diskresultaten är inte tillfredsställande
Disken är inte ren. • Det valda	diskprogrammet är inte lämpligt för typen av disk och smutsgraden.Korgarna har laddats på fel sätt så att vattnet inte när alla ytor.Spolarmarna kan inte rotera fritt på grund av att disken har laddats på fel sätt.Filtren är smutsiga eller felaktigt monterade.För lite eller inget diskmedel har använts.
Det är kalkbeläggningar på disken.	Saltbehållaren är tom.Vattenavhärdaren är inställd på fel nivå.Locket till saltbehållaren är inte stängt ordentligt.
Disken är våt och glanslös. • Sköljmedel har inte använts.Sköljmedelsfacket är tomt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig be-läggning på glas och porslin.	Minska doseringen av sköljmedel.
Vattendroppar har torkat in på glas och porslin.	Öka doseringen av sköljmedel.Diskmedlet kan också vara orsaken.

Tekniska data

Mått Bredd cm 44,6
Höjd cm 81,8 - 87,8
Djup cm 58
Elektrisk anslutning - Nätspänning - Total effekt - Säkring	Information om den elektriska anslutningen finns på typskylten som sitter på innerkanten av diskmaskinens lucka.
Vattentryck Min 0,5 bar (0,05 MPa)
Max 8 bar (0,8 MPa)
Kapacitet Kuvert 9

Se till att produkten inte är ansluten till eluttaget under installationen.

Placera produkten intill en vattenkran och ett vattenavlopp. Installera produkten under en köksbänk eller en bänkskiva.

Se till att urtagets mått följer de angivna måtten. Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln.

Kontrollera att vattenslangarna inte är snodda eller klämda.

820+880 450

Justera produktens höjd

Gör på följande sätt för att justera produktens höjd:

1. Lossa eller dra åt de två främre fötterna.
2. Lossa och avlägsna den justerbara sockeln.
3. Justera den bakre foten. Vrid skruven som sitter mitt på frontplåten åt vänster eller åt höger.

Kontrollera att produkten står i våg och att luckan stänger och tätar ordentligt. När produkten står i våg fastnar inte luckan i skåpsidorna. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills produkten står i våg.

Justera sockelns höjd till 40 mm: Använd hål nummer 2 och dra åt sockeln med skruvarna.

Justera sockelns höjd mellan 40 och 60 mm:

Använd hål nummer 3 och dra åt sockeln med skruvarna.

Skruva fast ångskyddet på framsidan av bänkskivan med hjälp av medföljande skruvar.

450 mm 450 mm

Förankring vid angränsande enheter

WARNING

För att undvika skador på person eller egendom, förankra diskmaskinen vid bänkskivans undersida eller vid angränsande köksskåp med hjälp av medföljande vinkeljärn.

1. Sätt medföljande vinkeljärn i spåren ovanpå diskmaskinen.

2. Fixera diskmaskinen i läge (uppåt eller i sidled) med medföljande skruvar. Dra åt skruvarna ordentligt.

Anslutning av vatten

Tilloppsslang

Anslut diskmaskinen till en varm- (max 60°) eller kallvattensledning.

Om varmvattnet kommer från en alternativ energikälla som är mer miljövänlig (till exempel bergvärme, fjärrvärme eller vindkraft), använd en varmvattensanslutning för att minska energiförbrukningen.

Anslut tilloppsslangen till en vattenkran med 3/4" utvändig gänga.

FÖRSIKTIGHET

Använd inte anslutningsslangar från en gammal maskin.

Vattentrycket skall vara inom gränsvärdena (se "Tekniska data"). Se till att du får det rätta medeltrycket i ditt område från din vattenleverantör.

Kontrollera att det inte finns några veck på tilloppsslangen och att slangen inte är klämd eller vinklad.

Montera läsmuttern korrekt för att förhindra vattenläckage.

FÖRSIKTIGHET

Anslut inte diskmaskinen till nya ledningar eller ledningar som inte har använts på lång tid. Låt vattnet rinna några minuter, anslut därefter tilloppsslangen.

Tilloppsslangen har dubbla väggar och har en kabel inuti samt en säkerhetsventil. Det endast tryck i tilloppsslangen när vattenkranen är öppen. Om det är en läcka i tilloppsslangen stänger säkerhetsventilen av vattentillförseln.

Var försiktig när du ansluter tilloppsslangen:

• Lägg inte tilloppsslangen eller säkerhetsventilen i vatten.
• Koppla omedelbart loss maskinen från eluttaget om tilloppsslangen eller säkerhetsventilen är skadad.
• En tilloppsslang med säkerhetsventil får endast bytas av vår serviceavdelning.

WARNING

Farlig spänning!

1. Anslut tömningsslangen till diskhons avloppsmuff och fäst slangen på undersidan av bänkskivan. Detta förhindrar att avloppsvatten från diskhon rinner tillbaka in i produkten.
2. Anslut tömningsslangen till ett stigrör med ett ventilationshål som har minst 4 cm invändig diameter.

Se till att tömningsslangen inte är snodd eller klämd så att vattnet inte kan tömmas korrekt.

Lossa diskhons propp när produkten tömmer vatten för att förhindra att vattnet rinner tillbaka in i produkten.

En förlängd tömningsslang får inte vara längre än 2 meter. Den invändiga diametern får inte vara mindre än slangens diameter.

max 85 cm max 400 cm min 40 cm

Om du ansluter tömningsslangen till en tapp på ett vattenlås under en diskho är det viktigt att du avlägsnar plastmembranet (A). Om membranet inte avlägsnas kan matpartiklar ansamlas och täppa igen tömningsslangens förbindning.

A

Produkten har en säkerhetsfunktion som förhindrar att smutsigt vatten rinner tillbaka in i produkten. Om avloppsmuffen har en backventil kan denna hindra produkten från att tömma korrekt. Ta bort backventilen.

FÖRSIKTIGHET

Kontrollera att vattenanslutningarna är helt täta för att undvika vattenläckage.

Elektrisk anslutning

WARNING

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Jorda diskmaskinen enligt gällande säkerhetsbestämmelser.

Kontrollera att spänningen och strömstyrkan i ditt hem överensstämmer med de märkdata som anges på diskmaskinens typskylt.

Anslut alltid maskinen till ett korrekt installerat, stötsäkert och jordat eluttag.

Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand föreligger.

Byt inte ut nätkabeln på egen hand. Kontakta vår lokala serviceavdelning.

Se till att stickkontakten är åtkomlig när diskmaskinen har installerats.

Dra inte i nätkabeln för att koppla loss diskmaskinen från eluttaget - ta tag i stickkontakten.

Miljöskydd

Symbolen ✉på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

WARNING

Gör på följande sätt för att kassera diskmaskinen:

• Koppla loss maskinen från eluttaget.
• Klipp av nätkabeln och stickkontakten och kassera dem.

- Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

- Koppla loss maskinen från eluttaget. - Klipp av nätkabeln och stickkontakten och kassera dem. - Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.husqvarna-electrolux.se
