BRUKSANVISNING QB971X Husqvarna-Electrolux

Takk for at du valgte ett av våre høykvalitetsprodukter.

For å sørge for at dette produktet regelmessig yter optimalt, bør du lese denne bruksanvisningen grundig. Den vil hjelpe deg i å navigere gjennom alle prosessene på mest effektiv og lettest måte. For at du kan rådføre deg med denne håndboken når du måtte trenge det, anbefaler vi at du oppbevarer den på et trygt sted. Den bør følge med maskinen, dersom du gir den videre til en annen bruker.

Vi håper at du får mye glede av den nye maskinen din.

Innhold

Brukerveiledning

Sikkerhetsinformasjon
Riktig bruk	3
Generelt om sikkerhet	3
Barns sikkerhet	3
Installasjon	3

Produktbeskrivelse

Betjeningspanel
Knapper for programvalg	6
Multitab-knapp	6
Knapp for starttidsforvalg	6
Digitalt display	6
Funksjonsknapper	6
Innstillingsmodus	6

Før første gangs bruk 6

Stille inn vannhardhet	7
Manuell innstilling	7
Elektronisk innstilling	8

Bruke oppvaskmaskinsalt 8

Bruke skyllemiddel	9
Stille inn dosering av skyllemiddel	10

Sette inn servise og bestikk 10

Nyttige informasjoner og tips	10
Nedre kurv	11
Bestikkrist	12
∅vre kurv 13
Justere høyden på den øvre kurven	13

Bruke vaskemiddel 3 14

Multitab-funksjoa	15
Oppvaskprogram	16

Velge og starte et oppvaskprogram 17

Avbryte et vaskeprogram	18
Stoppe et vaskeprogram	18
Stille inn og starte et vaskeprogram med utsatt start 5	18
Når vaskeprogrammet er ferdig	19
Ta ut serviset	19

Stell og rengjøring 19

Rengjøre filtrene	19
Utvendig rengjøring	20
Forholdsregler ved frost	21

Hva må gjøres, hvis... 21

Tekniske data

22

Installasjonsanvisning 23

Montering	23

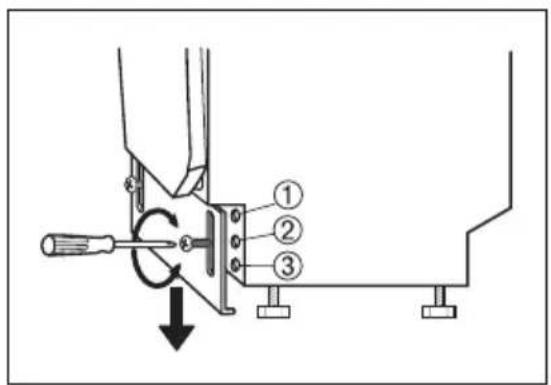

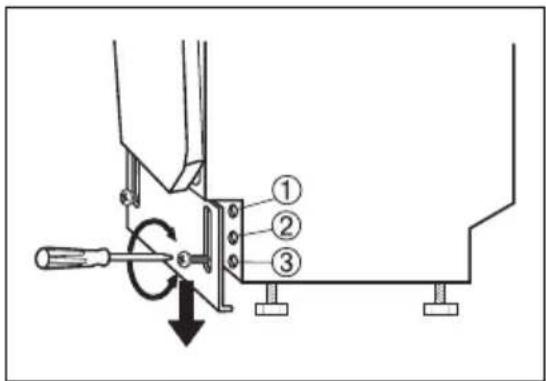

Justere høyden på apparatet	23
Montere fuktsperren	24

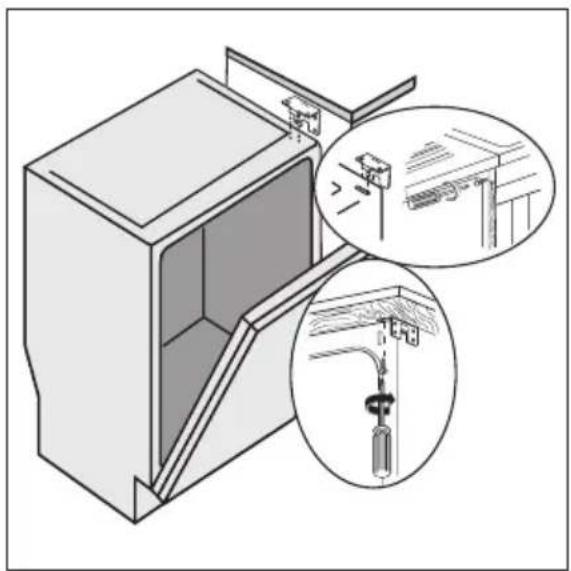

Feste de tilsluttende enhetene	24

Vanntilkopling 25

Vanninntaksslange	25
Vannavløpsslange	26

Elektrisk tilkopling 27

Miljøvern

27

Med forbehold om endringer

Brukerveiledning

Sikkerhetsinformasjon

For at du skal bruke apparatet korrekt og sikkert, må du lese denne bruksanvisningen nøye før apparatet installeres. Oppbevar denne bruksanvisningen sammen med apparatet, også hvis du selger det eller flytter. Den som bruker apparatet må være godt kjent med sikkerhetsfunksjonene og hvordan apparatet betjenes.

Riktig bruk

• Denne maskinen er utelukkende beregnet for bruk i vanlig husholdning.
• Bruk maskinen kun til å vaske husholdningsredskaper som kan vaskes i oppvaskmaskin.
• Ikke ha løsemidler i maskinen. Eksplosjonsfare.
• Sett kniver og alle skarpe redskaper med spissen ned i bestikkurven. Eller legg dem horisontalt i den øvre kurven.
• Bruk kun produkter som er merket for oppvaskmaskiner (oppvaskmiddel, salt, skyllemiddel).
• Hvis du åpner døren mens maskinen er i gang, kan det sive ut varm damp. Skåldingsfare.
• Ikke ta serviset ut av oppvaskmaskinen før vaskeprogrammet er ferdig.
• Trekk støpselet ut av stikkontakten og steng vannkranen når vaskeprogrammet er ferdig.
• Kun en autorisert servicetekniker kan reparere denne maskinen. Bruk kun originale reservedeler.
• Ikke foreta reparasjoner selv. Slik unngår du personskade og skader på maskinen. Ta alltid kontakt med kundeservice.

Generelt om sikkerhet

• Personer (innbefattet barn) med redusert fysisk eller psykisk helse eller som ikke har erfaring og kunnskaper om bruken, må ikke bruke apparatet. De må kun bruke apparatet under tilsyn og få instruksjon av en person som er ansvarlig for deres sikkerhet.
• Følg sikkerhetsanvisningene fra vaskemiddelprodusenten for å unngå etseskader på øyne, munn og svelg.
• Ikke drikk vannet fra oppvaskmaskinen. Det kan være rester etter oppvaskmiddel.
• Lukk alltid døren när du ikke bruker apparatet, slik at du unngår personskader eller at noen snubler over den åpne døren.
• Ikke sitt eller stå på den åpne døren.

Barns sikkerhet

• Dette apparatet skal kun brukes av voksne. Hold tilsyn med barn, slik at de ikke leker med apparatet.
• Hold all emballasje unna barns rekkevidde. Kvelningsfare.
• Oppbevar alle vaskemidler på et trygt sted. Ikke la barn få kontakt med vaskemidlene.
• Hold barn borte fra apparatet når døren er åpen.

Installasjon

- Påse at apparatet ikke oppviser transportskader. Ikke kople til et skadet apparat. Om nødvendig, kontakt leverandøren.

- Fjern all emballasje før første gangs bruk.

- En kvalifisert og faglært person skal utføre den elektriske installasjonen.

- En kvalifisert og faqlært person skal utføre vvs-tilkoplingen.

- Ikke modifiser eller endre spesifikasjonene på dette produktet. Fare for personskade eller skade på apparatet.

- Ikke bruk apparatet:

• dersom strømkabelen eller vannslangene er skadet.
• dersom betjeningspanelet, topplaten eller sokkelen er så skadet at du har tilgang til apparatets indre.

Ta kontakt med nærmeste kunderservice.

- Ikke bor inn i sidene på apparatet, da dette kan skade hydrauliske eller elektriske komponenter.

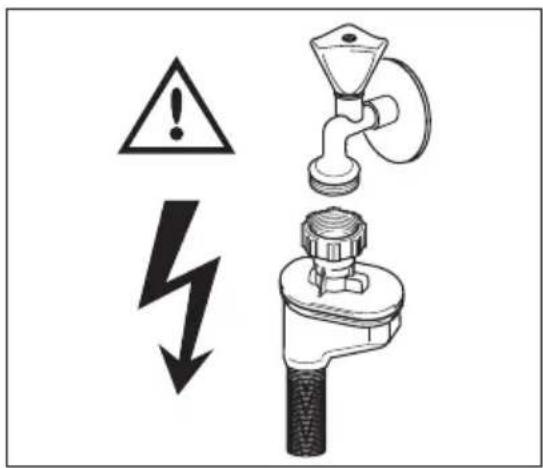

ADVARSEL

Følg nøye anvisningene for tilkopling av vann og strøm.

Produktbeskrivelse

Indikatorlamper
Aktivt program	Tennes når du velger et vaskeprorgram og fortsetter å vises under hele vaskeprogrammet.
Salt 1)	Tennes når du må fylle opp saltbeholderen. Se 'Bruke oppvaskmaskinsalt'. Når du har fylt opp beholderen, kan indikatorlampen for salt fortsette å lyse i noen timer. Dette har ingen ting å si for apparatet.
Skyllemiddel 1)	Tennes når du må fylle på mer skyllemiddel. Se 'Bruke skyllemiddel'.

Med disse knappene kan du velge vaskeprogram. Trykk på en programknapp, og tilsvarende indikatorlampe tennes. Se etter i 'Vaskeprogrammer' for mer informasjon om vaskeprogrammene.

Multitab-knapp

Trykk på denne knappen for å aktivere/deaktivere multitab-funksjonen. Se kapitlet 'Multi-tab-funksjon'.

Knapp for starttidsforvalg

Bruk knappen for starttidsforvalg for å utsette vaskeprogrammets start med et intervall på mellom 1 og 19 timer. Se etter i kapitlet 'Stille inn og og starte et vaskeprogram'.

Digitalt display

Displayet viser:

• innstilt nivå på vannavherder.
• Tiden som gjenstår til programmet er ferdig.
• Aktivere/deaktivere skyllemiddelbeholderen (bare med multitab-funksjonen på).
• Når vaskeprogrammet er ferdig. Displayet viser null.
• Antall timer til utsatt start.
• Feilkoder.

Funksjonsknapper

Bruk funksjonsknappene när du vil gjøre følgende:

• Stille inn vannavherderen. Se kapitlet 'Stille inn vannavherder'.
• Avbryte et aktivt vaskeprogram eller en utsatt start. Se kapitlet "Stille inn og starte et vaskeprogram".
• Aktivere/deaktivere skyllemiddelbeholderen när multitab-funksjonen er aktivert. Se kapitlet "Multitab-funksjon".

Innstillingsmodus

• Bare en indikatorlampe tennes
• Det er innstilt et vaskeprogram. Avbryt programmet for å gå tilbake til innstillingsmodus. Se etter i kapitlet "Stille inn og og starte et vaskeprogram".

Før første gangs bruk

Se følgende instrukser for hvert trinn i prosedyren:

1. Kontroller at vannhardhetsnivået er korrekt innstilt i henhold til vannhardheten der du bor. Still inn avherderen om nødvendig.
2. Fyll saltbeholderen med spesialsalt for oppvaskmaskiner.
3. Fyll skyllemiddel i skyllemiddelbeholderen.
4. Sett inn bestikk og servise i oppvaskmaskinen.
5. Velg korrekt vaskeprogram på bakgrunn av mengden servise og grad av smuss.
6. Fyll oppvaskmiddelbeholderen med den korrekte mengde oppvaskmiddel.
7. Start vaskeprogrammet.

Hvis du bruker kombi-oppvaskmiddeltabletter ('3 i 1', '4 i 1', '5 i 1', osv.), se 'Multitab-funksjon'.

Stille inn vannhardhet

Vannavherderen fjerner mineraler og salter fra vannet som tilføres. Mineraler og salter kan ha dårlig innvirkning på apparatets drift.

Vannhardheten måles i ekvivalente skalaer:

• Tyske grader (dH°).
• Franske grader (°TH).
• mmol/l (millimol per liter - internasjonal enhet for vannhardhet).

- Clarke.

Still inn vannavherderen etter vannhardheten der du bor. Kontakt om nødvendig kommunen eller vannverket.

Vannhardhet Innstilling av vannhardhet
°dH	°TH	mmol/l	Clarke	manuelt	elektronisk
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

Du må stille inn vannavherderen manuelt og elektronisk.

Manuell innstilling

1. Slå maskinen på.
2. Påse at maskinen er i innstillingsmodus.
3. Trykk inn og hold inne funksjonsknappene B og C, til indikatorlampene på funksjonsknappene A, B og C begynner å blinke.
4. Slipp funksjonsknappene B og C.

5. Trykk på funksjonsknapp A.

6. Indikatorlampene for funksjonsknappene B og C slukkes.

7. Indikatorlampen for funksjonsknappen A fortsetter å blinke.
8. Det digitale displayet viser aktuelt nivå.

Eksempel: det digitale displayet viser 5=lnivå 5.

1. Trykk på funksjonsknapp A én gang for å øke vannhardheten med ett trinn.

2. Trykk på på/av-knappen for å lagre valget.

Bruke oppvaskmaskinsalt

OBS

Bruk kun oppvaskmaskinsalt. Salttyper som ikke er beregnet for oppvaskmaskin, ødelegger vannavherderen.

OBS

Saltkorn og saltvann i bunnen av maskinen kan føre til korrosjon. Fyll maskinen med salt før du starter et vaskeprogram for å hindre korrosjon.

Gå frem som følger for å fylle saltbeholderen:

1. Drei hetten mot urviserne for å åpne saltbeholderen.

2. Fyll saltbeholderen med 1 liter vann (kun ved første gangs drift).

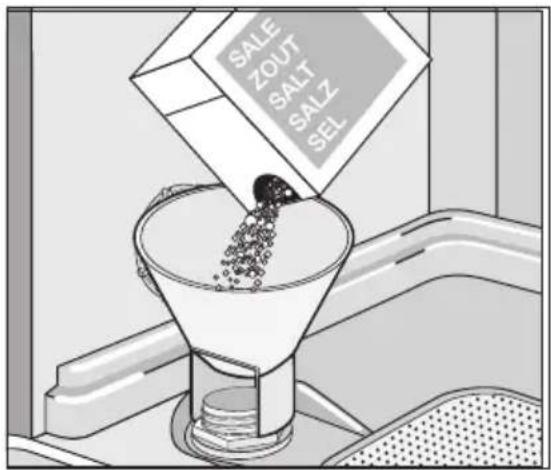

3. Bruk trakten for å fylle salt i saltbeholderen.

4. Fjern saltsøl rundt beholderens åpning.
5. Drei hetten med viserne for å lukke salt- beholderen.

Når du stiller vannavherderen på nivå 1, fortsetter ikke indikatorlampen å lyse.

SALE ZOUT SALT SALZ SEL

Bruke skyllemiddel

OBS

Bruk kun skyllemiddel som er merket for oppvaskmaskin.

Fyll aldri andre produkter i skyllemiddelbeholderen (f.eks. vanlig oppvaskmiddel eller flytende oppvaskmiddel). Dette kan skade maskinen.

Skyllemiddelet gjør at serviset tørkes uten striper og flekker.

Skyllemiddelet tilsettes automatisk i klarskyllingsfasen.

Gå frem som følger for å fylle skyllemiddelbeholderen:

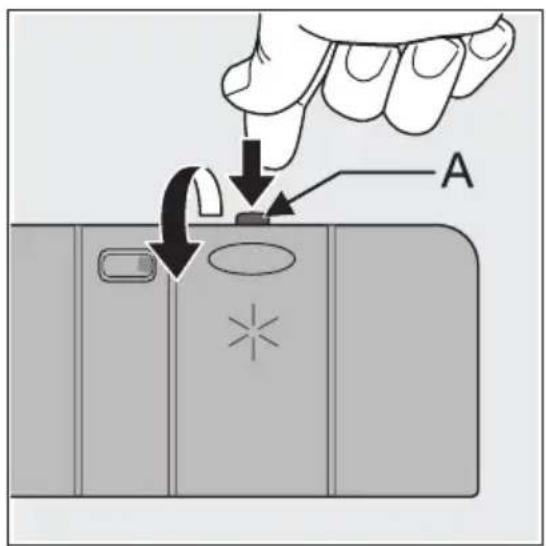

1. Trykk på utløserknappen (A) for å åpne skyllemiddelbeholderen.

Stille inn dosering av skyllemiddel

Skyllemiddelet er innstilt på posisjon 4 fra fabrikken.

Du kan stille inn skyllemiddeldoseringen på mellom posisjon 1 (lavest dosering) og posisjon 6 (høyest dosering).

Drei skyllemiddelhjulet for å øke eller redusere doseringen.

- ∅k doseringen hvis det er vanndråper eller kalkflekker på serviset.

- Reduser doseringen hvis det er striper, hvitaktige flekker eller blålig belegg på serviset.

Sette inn servise og bestikk

Nyttige informasjoner og tips

OBS

Bruk maskinen kun for husholdningsredskaper som kan vaskes i oppvaskmaskin.

Ikke bruk maskinen til å vaske gjenstander som kan absorbere vann (svamper, husholdningstekstiler osv.).

- Før du setter servise og bestikk inn i maskinen, må du gjøre følgende:

• Fjern alle matrester.
• Bløtgjør rester av fastbrent mat i kokekar.

- Når du setter servise og bestikk inn i maskinen, må du gjøre følgende:

• Plasser hule redskaper (f.eks. kopper, glass og kokekar) med åpningen ned.
• Påse at vannet ikke kan samle seg i beholdere eller hulrom.
• Påse at deler av servise eller bestikk ikke ligger inni hverandre.
• Påse at serviset og bestikket ikke dekker til hverandre.
• Påse at glass ikke berører hverandre.
• Plasser små gjenstander i bestikkurven.

- Plastredskaper og panner med teflonbelegg kan holde på vanndråper. Plastredskaper tørker ikke like godt som redskaper av porselen eller stål.

- Plasser lette redskaper i den øvre kurven. Påse at ingen redskaper kan bevege seg.

OBS

Påse at spylearmene kan bevege seg fritt før du starter et vaskeprogram.

ADVARSEL

Lukk alltid døren etter at du har fylt eller tömt maskinen. En åpen dør kan medføre fare.

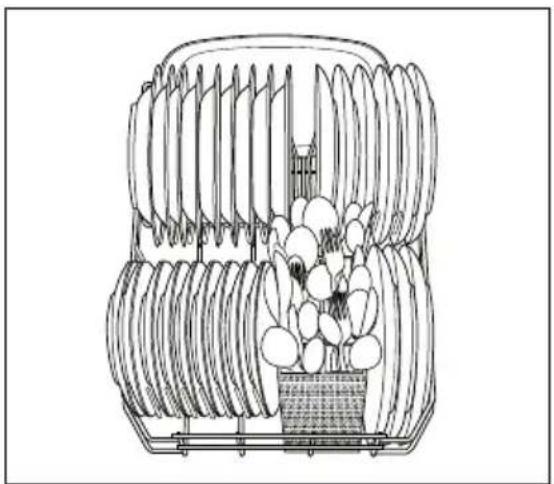

Nedre kurv

Sett kokekar, lokk, tallerkener, salatboller og bestikk i den nedre kurven.

Plasser serveringsfat og store grytelokk langs ytterkanten av kurven.

Du kan legge rekkene med tallerkenholdere flate i den nedre kurven, så får du bedre plass til kokekar, panner og boller.

Ikke plasser lange, skarpe kniver loddrett. Legg lange og skarpe kniver vannrett i den øvre kurven. Vær forsiktig med skarpe gjenstander.

Sett gafler og skjeer med skaftet ned.

Sett kniver med skaftet opp.

Bland skjeer med andre bestikkdeler for å hindre at de legger seg i hverandre.

Bruk bestikkristen.

Du kan åpne bestikkurven for å gjøre det lettere å ta ut bestikket. Gå frem som følger for å ta ut bestikket.

1. Sett bestikkurven på arbeidsbenken.
2. Åpne håndtaket.
3. Ta ut bestikket.

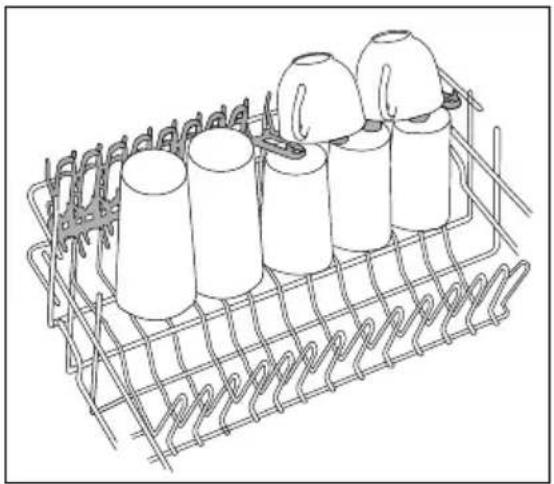

Den øvre kurven er for tallerkener (maks. 24 cm i diameter), tefat salatskåler, kopper, glass, gryter og lokk.

Plasser alle gjenstandene slik at vannet kan nå frem til alle overflatene.

- Du kan folde opp kopphyllene for høyere gjenstander.

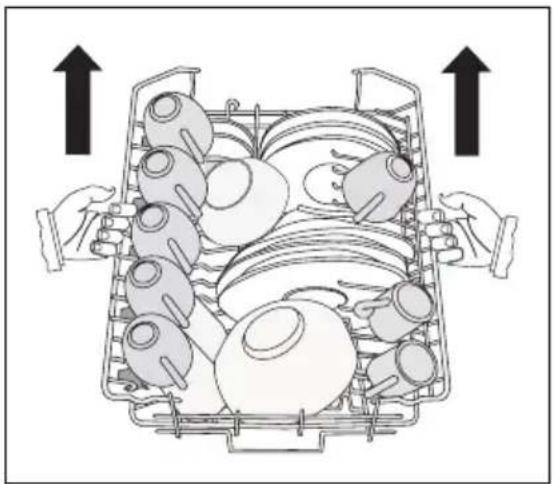

Justere høyden på den øvre kurven

Hvis du vil sette særlig store fat i den nedre kurven, må du flytte den øvre kurven til en høyere posisjon.

Maksimal høyde på serviset i:
∅vre kurv Nedre	kurv
∅vre posisjon 20 cm 31 cm
Nedre posisjon 24 cm 27 cm

Gjør som følger for å flytte den øvre kurven til øvre posisjon:

1. Trekk ut kurven til den stopper.
2. Løft begge sider forsiktig oppover til mekanismen griper i og kurven er stabil.
   Gjør som følger for å flytte den øvre kurven til nedre posisjon:
3. Trekk ut kurven til den stopper.
4. Løft de to sidene forsiktig opp.
5. Hold mekanismen og la den falle langsomt på plass.

• Du må aldri løfte eller senke kurven bare på den ene siden.
• Når kurven er i øverste posisjon, kan du ikke bruke kopphyllene.

Bruke vaskemiddel

Bruk kun oppvaskmiddel (pulver, flytende eller tablett) som er beregnet for oppvaskmaskin. Følg opplysningene på pakken:

• Anbefalinger om dosering.
• Anbefalinger om oppbevaring.

Ikke bruk mer enn anbefalt mengde oppvaskmiddel av hensyn til miljøet.

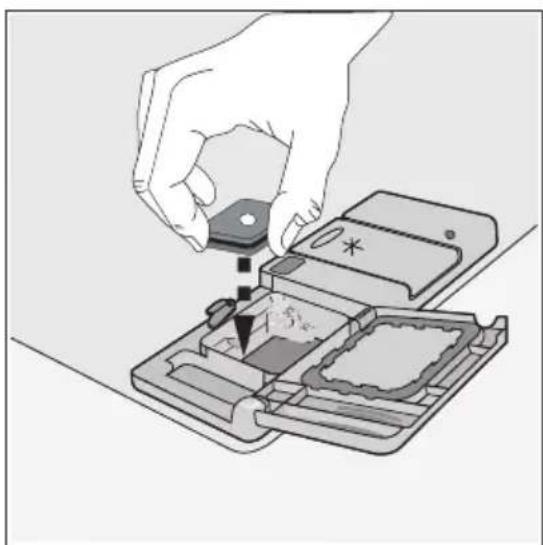

Gå frem som følger for å fylle i oppvaskmiddelbeholderen:

1. Äpne lokket på oppvaskmiddelbeholderen.
2. Fyll oppvaskmiddelbeholderen (A) med oppvaskmiddel. Merket viser doseringen:
   20 = ca. 20 g oppvaskmiddel
   30 = ca. 30 g oppvaskmiddel.

1. Hvis du bruker et vaskeprogram med for- vask, tilsetter du oppvaskmiddel i forvask- beholderen også ( B).

1. Hvis du bruker oppvaskmiddeltabletter, legger du tabletten i oppvaskmiddelbeholderen (A).

2. Lukk lokket på oppvaskmiddelbeholderen. Trykk på lokket til det klikker på plass.

De forskjellige vaskemiddelmerkene løser seg opp i forskjellig hastighet. Noen vaskemiddeltabletter oppnår ikke alltid gode vaskeresultater under kortprogrammer. Bruk lange vaskeprogrammer når du bruker vaskemiddeltabletter for å fjerne vaskemiddelet fullstendig.

Multitab-funksjon

Multitab-funksjonen er for kombinerte oppvaskmiddeltabletter.

Disse tablettene inneholder midler for rengjøring, skyllemiddel og salt. Noen typer tabletter kan inneholde andre midler.

Kontroller om tablettene er egnet for vannhardheten der du bor. Les anvisningene fra produsenten.

Hvis du stiller inn multitab-funksjonen, blir den værende aktivert, til du deaktiverer den.

Multitab-funksjonen stopper tilførselen av skyllemiddel og salt automatisk. Indikatorlampene for skyllemiddel og salt er deaktiverte.

Hvis du bruker multitab-funksjonen, kan programtiden bli lengre.

Aktiver eller deaktiver multitab-funksjonen før du starter et vaskeprogram.

Du kan ikke aktivere eller deaktivere multitab-funksjonen etter at programmet har startet. Avbryt vaskeprogrammet, og still inn programmet på nytt.

Aktivere multitab-funksjonen:

- Trykk på multitab-knappen. Indikatorlampen for multitab tennes.

Deaktivere multitab-funksjonen:

- Trykk på multitab-knappen. Indikatorlampen for multitab slukkes.

Gå frem på følgende måte hvis tørkeresultatene ikke er tilfredsstillende:

1. Fyll skyllemiddel i skyllemiddelbeholderen.

2. Aktiver skyllemiddelbeholderen.

3. Still inn skyllemiddeldoseringen på 2.

- Du kan kun aktivere/deaktivere skyllemiddelbeholderen när multitab-funksjonen er aktivert.

Aktivere/deaktivere skyllemiddelbeholderen:

1. Slå maskinen på.

2. Påse at maskinen er i innstillingsmodus.

3. Trykk inn og hold inne funksjonsknappene B og C.

- Indikatorlampene for funksjonsknappene A, B, og C begynner å blinke.

1. Slipp funksjonsknappene B og C.

2. Trykk på funksjonsknapp B.

- Indikatorlampene for funksjonsknappene A og C slukkes.

- Indikatorlampen for funksjonsknapp B fortsetter å blinke.

- Det digitale displayet viser innstillingen.

1. Trykk en gang til på funksjonsknapp B.

- Det digitale displayet viser den nye innstillingen.

1. Slå maskinen av for å lagre innstillingene.

Gå frem på følgende måte for å bruke vanlig oppvaskmiddel igjen:

1. Deaktiver multitab-funksjonen.

2. Fyll saltbeholderen og skyllemiddelbeholderen.

3. Still vannhardheten på høyeste nivå.

4. Kjør et vaskeprogram uten servise.

5. Still inn vannavherderen etter vannhardheten der du bor.

6. Still inn doseringen av skyllemiddel.

Oppvaskprogram

Vaskeprogrammer

Program	Grad av smuss	Type oppvask	Programbeskrivelse
Auto^1)	Uavhengig av smussgrad	Servise, bestikk, gry-ter og panner	ForvaskHovedvask opptil 45°C eller 70°C1 eller 2 mellomskyllingerKlarskyllingTørking
x-press 30 ^2)	Normalt eller lett skittent	Servise og bestikk Hovedvask opptil 60°CKlarskylling
Intensiv 70°	Meget skittent	Servise, bestikk, gry-ter og panner	ForvaskHovedvask opptil 70°C1 mellomskyllingKlarskyllingTørking
Eco 50 ^3)	Normalt skittent	Servise og bestikk Forvask	Hovedvask opptil 50°C1 mellomskyllingKlarskyllingTørking

1) Under Auto-programmet fastsettes det hvor skittent serviset er utfra hvor grumset vannet er.

Programvarigheten og forbruket kan variere. Dette avhenger av hvor skittent serviset er, og om apparatet er fullt eller ikke. Apparatet justerer vanntemperaturen automatisk i løpet av hovedvasken.

Vannets trykk og temperatur, variasjoner i strømforsyning og mengden servise kan endre disse verdiene.

Velge og starte et oppvaskprogram

Gå frem som følger for å stille inn og starte et vaskeprogram:

1. Slå maskinen på.
2. Påse at maskinen er i innstillingsmodus.
3. Trykk på en av programknappene. Se etter i kapitlet 'Vaskeprogrammer'.
4. Programmets indikatorlampe tennes.
5. Alle andre programindikatorlamper slukkes.
6. Programmets varighet blinker i det digitale displayet.

7. Indikatorlampen for det aktive programmet tennes.

8. Lukk døren.

9. Vaskeprogrammet starter automatisk.

10. Indikatorlampen for det aktive programmet fortsetter å lyse.

1. Trykk inn og hold inne funksjonsknappene B og C til:
2. Alle programlampene tennes,

3. Indikatorlampen for det aktive programmet slukkes.

4. Slipp funksjonsknappene B og C for å avbryte vaskeprogrammet.

Nå kan du gå frem som følger:

1. Slå maskinen av.
2. Still inn et nytt vaskeprogram.

Fyll oppvaskmiddelbeholderen med oppvaskmiddel før du stiller inn et nytt vaskeprogram.

Stoppe et vaskeprogram

Åpne døren.

• Programmet stopper.
  Lukk døren.
• Programmet fortsetter fra der det ble stoppet.

Stille inn og starte et vaskeprogram med utsatt start

1. Trykk på på/av-knappen.
2. Still inn et vaskeprogram.
3. Trykk på knappen for utsatt start til tidspunktet du vil at vaskeprogrammet skal starte blinker i displayet.
4. Lukk døren.
5. Nummeret lyser kontinuerlig på displayet.
6. Indikatorlampen for det aktive programmet slukker.
7. Nå begynner nedtellingen til utsatt start.
8. Nedtellingen til utsatt start skjer i trinn på 1 time.
   – Når nedtellingen er ute, starter vaskeprogrammet automatisk.
9. Indikatorlampen for det aktive programmet tennes.

Ikke åpne døren under nedtellingen, ellers stoppes den. Når du lukker døren igjen, fortsetter nedtellingen fra der den ble stoppet.

Avbryte en utsatt start:

1. Trykk inn og hold inne funksjonsknappene B og C til:

- Alle programlampene tennes.

Når du avbryter en utsatt start, avbryter du også vaskeprogrammet.

1. Still inn et nytt vaskeprogram.

Når vaskeprogrammet er ferdig

• Apparatet stopper automatisk.
• Displayet viser 0.

• Indikatorlampen for det aktive programmet fortsetter å lyse.

• Slå apparatet av.

• Äpne døren.

• La døren stå på gløtt i noen minutter før du tar ut serviset. Da blir tørkeresultatet bedre.

La serviset avkjøle seg før du tar det ut av apparatet. Varmt servise knuser lettere.

Ta ut serviset

• Tøm den nedre kurven først, og deretter den øvre.
• Det kan være vann på sidene og på døren til oppvaskmaskinen, fordi det rustfrie stålet gradvis blir kaldere enn serviset.

Stell og rengjøring

ADVARSEL

Slå av maskinen før du rengjør filtrene.

Rengjøre filtrene

OBS

Ikke bruk maskinen uten filtrene. Påse at filtrene er satt korrekt på plass. Feil installasjon fører til at vaskeresultatene blir utilfredsstillende og maskinen blir skadet.

Rengjør filtrene om nødvendig. Skitne filtre fører til dårligere vaskeresultater.

Gå frem som følger for å rengjøre filtrene:

1. Åpne døren.

2. Fjern den nedre kurven.

3. Løsne filtersystemet ved å dreie håndtaket på mikrofilter (B) omlag 1/4 omgang mot urviserne.

4. Fjern filtersystemet.
5. Hold i ringen på håndtaket til grovfilteret (A).

6. Ta grovfilteret (A) av mikrofilteret (B).

7. Løft flatfilteret (C) ut av bunnen i oppvaskmaskinen.

8. Rengjør filtrene under rennende vann.
9. Sett flatfilteret (C) inn i bunnen av ma- skinen.
10. Plasser grovfilteret (A) inn i mikrofilteret (B) og trykk filtrene sammen.
11. Sett filtersystemet på plass.
12. For å låse filtersystemet, dreier du håndtaket på mikrofilteret med urviserne til det klikker på plass.
13. Sett i den nedre kurven.
14. Lukk døren.

Ikke demonter spylearmene.

A B C

Rengjør de utvendige overflatene på apparatet og betjeningspanelet med en myk, fuktig klut. Bruk kun nøytrale rengjøringsmidler. Ikke bruk slipende rengjøringsmidler, skuresvamper eller løsemiddel (aceton, trikloroetylen osv...).

Ikke installer apparatet på et sted der temperaturen er under 0 °C. Produsenten er ikke ansvarlig for skader på grunn av frost.

Hvis dette ikke er mulig, tøm apparatet og lukk døren. Kople fra vanntilførselsslangen og fjern vannet fra tilførselsslangen.

Hva må gjøres, hvis...

Oppvaskmaskinen vil ikke starte eller stopper under drift.

Hvis det er en feil, forsøk først å løse problemet selv. Hvis du ikke greier å løse problemet selv, kontakter du serviceavdelingen.

OBS

Slå maskinen av, og følg forslagene under for å rette feilen.

Feilkode og feilfunksjon Mulig årsak og løsning
• det digitale displayet viser ,10 Oppvaskmaskinen tar ikke inn vann	• Vannkranen er blokkert eller full av kalk.Rengjør vannkranen.• Vannkranen er stengt.Åpne vannkranen.• Filteret i vanninntaksslangen er tett.Rengjør filteret.• Vanninntaksslangen er ikke koplet til på riktig måte. Slangen kan ligge i klem eller være vridd.Påse at tilkoplingen er korrekt.
• det digitale displayet viser ,20 Oppvaskmaskinen tømmer ikke	• Avløpsrøret til vasken er blokkert.Rengjør avløpsrøret til vasken.• Vannavløpsslangen er ikke koplet til på riktig måte. Slangen kan ligge i klem eller være vridd.Påse at tilkoplingen er korrekt.
• det digitale displayet viser ,30 Lekkasjesystemet arbeider	• Steng vannkranen og ta kontakt med kundeservice.
Programmet starter ikke • Maskinens dør er ikke lukket.Lukk døren.• Støpselet er ikke satt inn i stikkontakten.Sett i støpselet.• Sikringen er gått i husets sikringsboks.Skift sikring.• Starttidsforvalg er innstilt.Avbryt starttidsforvalget for å starte programmet med en gang.

Slå maskinen på etter kontrollen. Programmet fortsetter fra der det ble stoppet. Hvis feilfunksjonen opptrer igjen, tar du kontakt med kundeservice.

Disse dataene trenger du for å få rask og riktig hjelp:

• Modell (Mod.)
• Produktnummer (PNC)
• Serienummer (S.N.)

Vaskeresultatet er ikke tilfredsstillende
Serviset er ikke rent • Det programmet du valgte, var ikke egnet for mengden servise og graden av smuss.• Serviset er plassert feil i kurven, slik at vannet ikke kan nå frem til alle delene.• Spylearmen kan ikke rotere fritt, fordi serviset er plassert feil.• Filtrene er skitne eller sitter ikke som de skal.• Det ble brukt for lite eller ikke noe oppvaskmiddel.
Det er kalkflekker på serviset • Saltbeholderen er tom.• Vannavherderen er innstilt på feil nivå.• Lokket på saltbeholderen er ikke skikkelig lukket.
Serviset er vått og matt • Det ble ikke brukt skyllemiddel.• Skyllemiddelbeholderen er tom.
Det er striper, melkeaktige flekker eller blålig belegg på glass og servise	• Reduser dosering av skyllemiddel.
Tørre flekker etter dråper på glass og servise	• ∅k dosering av skyllemiddel.• Det kan være oppvaskmiddelet som er årsaken.

Tekniske data

Mål Bredde cm 44,6
Høyde cm 81,8 - 87,8
Dybde cm 58
Elektrisk tilkopling - Spenning - Totaleffekt - Sikring	På typeskiltet på kanten av døren på oppvaskmaskinen finner du informasjon om den elektriske tilkoplingen.
Vanntilførselstrykk Minimum 0,5 bar (0,05 MPa)
Maksimum 8 bar (0,8 MPa)
Kapasitet Kuverter		9

Installasjonsanvisning

Montering

ADVARSEL

Påse at støpselet ikke sitter i stikkontakten under montering.

Plasser maskinen ved en vannkran og et avløp.

Monter maskinen under en kjøkkenbenk eller arbeidsbenk.

Pass på at størrelsen på utsparingen samsvarer med de gitte målene.

Det er ikke nødvendig med flere ventilasjonsåpninger for oppvaskmaskinen, men det må være mulig for vanninntaks- og avløpsslangene samt strømkabelen å passere gjennom.

Påse at det ikke er knekk på vannslangene og at de ikke ligger i klem.

820+880 450

Justere høyden på apparatet

Gå frem som følger for å justere høyden på apparatet:

1. Løsne eller stram til de to fremre føttene.
2. Løsne og fjern den justerbare sokkelen.
3. Juster den bakre foten. Drei skruen i midten av den fremre panelplaten til venstre eller høyre.

Justere høyden på sokkelen til 40 mm: bruk hullene nummer 2, og fest sokkelen med skruene.

Justere høyden på sokkelen mellom 40 mm og 60 mm: bruk hullene nummer 3, og fest sokkelen med skruene.

Fest fuktsperrren på forsiden av kjøkkenbenken med de medfølgende skruene.

450 mm 450 mm

Feste de tilsluttende enhetene

ADVARSEL

Bruk de medfølgende holderne til å feste maskinen under kjøkkenbenken eller til de tilgrensende delene, for å unngå skade.

1. Fest de vedlagte brakettene inn i sporene øverst på maskinen.

2. Bruk de medfølgende skruene til å sikre maskinen i posisjon (oppover eller til siden). Pass på at skruene er festet skikkelig.

Hvis varmtvannet kommer fra alternative energikilder som er mer miljøvennlige (f. eks. solpaneler eller vindkraft), benyttes varmtvannstilførselen for å redusere maskinens energiforbruk.

Kople inntaksslangen til en vannkran med utvendige gjenger på 3/4".

OBS

Ikke bruk en tilkoplingsslange fra en gammel maskin.

Vanntrykket må ligge innenfor grensene (se 'Tekniske spesifikasjoner'). Hos det lokale vannverket får du opplysninger om gjennomsnittlig vanntrykk der du bor.

Ikke kople maskinen til nye rør eller rør som ikke har vært brukt på en stund. La vannet renne i noen minutter før du kopler til inntaksslangen.

Vanninntaksslangen er dobbeltmantlet og har en innvendig strømkabel og en sikkerhetsventil. Vanninntaksslangen er kun under trykk, når det strømmer vann gjennom den. Hvis det er en lekkasje i vanninntaksslangen, vil sikkerhetsventilen avbryte vanngjennomstrømningen.

Vær forsiktig når du kopler til vanninntaksslangen:

• Ikke legg vanninntaksslangen eller sikkerhetsventilen i vann.
• Hvis vanninntaksslangen eller sikkerhetsventilen er defekt, må du trekke støpselet ut øyeblikkelig.
• En vanninntaksslange med sikkerhetsventil må kun skiftes ut av kundeservice.

ADVARSEL

Farlig spenning

1. Kople vannavløpsslangen til vannlåsen under vasken, og fest den under arbeidsbenken. Dette forhindrer at avløpsvann fra vasken renner tilbake i apparatet.
2. Kople avløpsslangen til et fastmontert avløpsrør med ventil (minimum indre diameter 4 cm).

Fjern proppen i vasken när apparatet tømmer ut vannet, ellers kan vannet renne tilbake i apparatet igjen.

Påse at vannforbindelsene er tette for å unngå lekkasjer.

Elektrisk tilkopling

ADVARSEL

Produsenten er ikke ansvarlig dersom du ikke følger disse sikkerhetsforholdsreglene.

Jorde apparatet i samsvar med forholdsreglene om sikkerhet.

Påse at den nominelle spenningen og strømtypen på typeskiltet samsvarer med spenningen og strømtypen fra din strømforsyning.

Ikke bruk doble stikkontakter eller skjøteledninger. Brannfare.

Ikke skift strømkabelen selv. Kontakt kundeservice.

Påse at støpselet er tilgjengelig etter installasjonen.

Ikke trekk støpselet ut av stikkontakten etter kabelen for å kople fra apparatet. Trekk alltid i selve støpselet.

Miljøvern

Symbolet ⚫ på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Emballasjen er miljøvennlig og kan gjenvinnes. Deler av plast er merket med f.eks. >PE<, >PS< osv. Kast emballasjematerialene i riktig avfallsbeholder hos kommunens avfallsinn-samlingsstasjon.

ADVARSEL

Gå frem som følger for å avfallsbehandle apparatet:

• Trekk støpselet ut av stikkontakten.
• Kutt strømkabelen med støpselet, og kast det separat.

- ∅delegg dørlåsen. Dette forhindrer at barn kan lukke seg selv inne i apparatet og utsette seg for livsfare.

- Trekk støpselet ut av stikkontakten. - Kutt strømkabelen med støpselet, og kast det separat. - ∅delegg dørlåsen. Dette forhindrer at barn kan lukke seg selv inne i apparatet og utsette seg for livsfare.

Rengöring av filtren

FÖRSIKTIGHET
