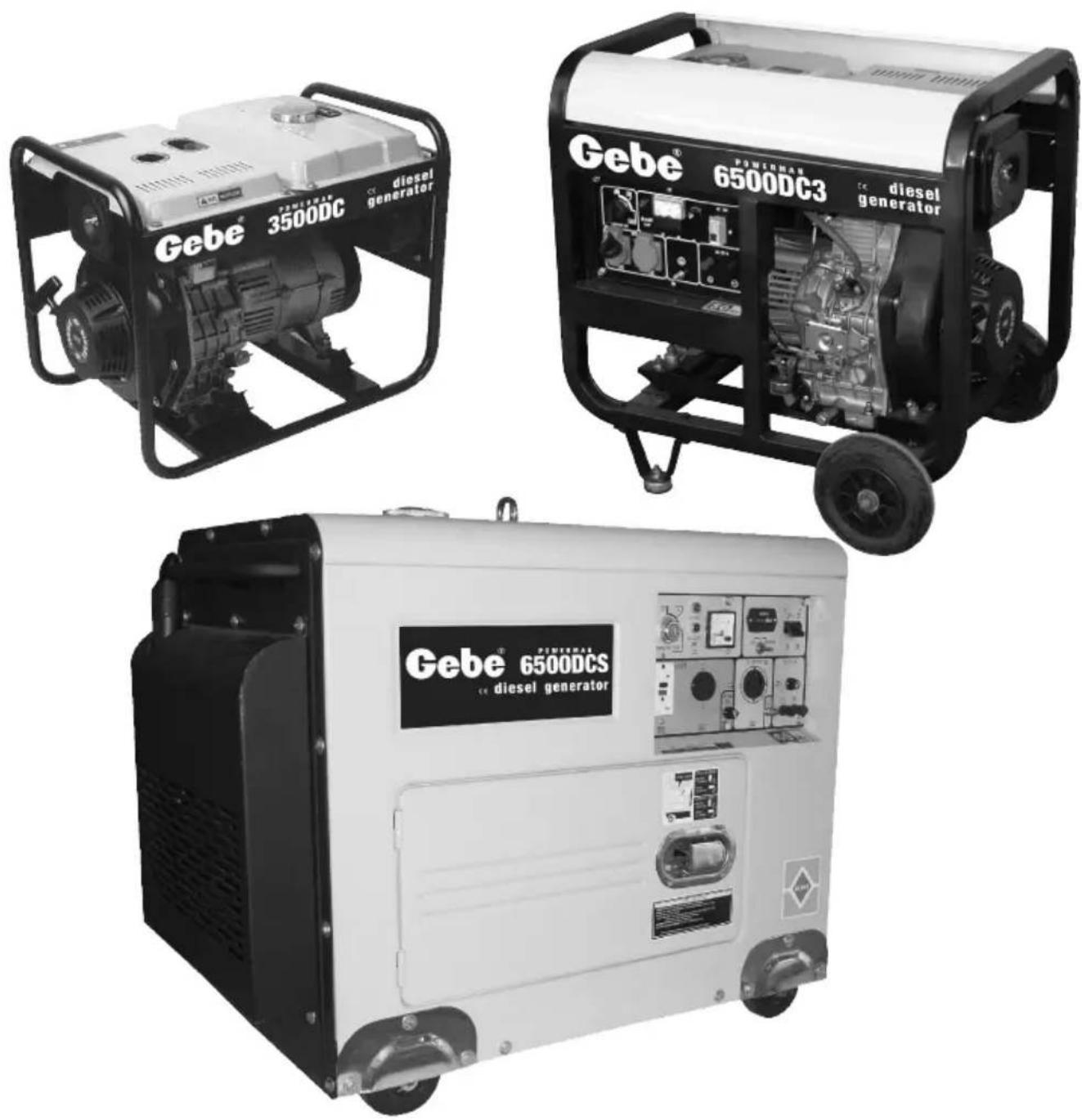

BRUKSANVISNING PM 3500 DC Gebe

Tack för att du köpt vårt dieseldrivna elverk.

Denna bruksanvisning visar hur du bör använda och underhålla ditt nya elverk. Var så vänlig att läsa genom Bruksanvisningen innan du börjar använda elverket. Alla som ska använda elverket måste ha läst och begripit denna bruksanvisning. Den tid du använder på detta kommer att ge säkerhet för dig själv och längre levnadstid för elverket.

Lägg dig särskild på minnet avsnitt märkta med dessa varnings-täcknen:

RISK: Indikerar en omedelbar risk som, om den ej undkommer leda till dödsfall eller allvarlig personskada. Detta ngstecken används endast i extrema tillfällen.

WARNING: Indikerar en möjlig risk som, om den ej undkan leda till dödsfall eller allvarlig personskada.

VISA AKTSAMHET: Indikerar en möjlig risk som, om den dviks, kan leda till mindre eller moderat personskada. Kan användas för att varna om farlig användning.

MÄRK: Indikerar nyttig information.

Eftersom våra produkter kontinuerligt förbättras och uppgraderas, erhåller vi rätten att företa förbättringar i design och/eller specifikationer när som helst utan varning eller förpliktelser. Kunden bör vara uppmärksam på att det kan vara små skillnader mellan innehållet som beskrivs i denna bruksanvisning och den produkt som följer med.

WARNING: Dieselelverket är designad för att ge säker och g prestanda om det används i förhållande till bruks- ningen. Läs och förstå bruksanvisningen innan du börjar nda elverket. Om du inte gör så, kan detta leda till skador ersoner eller utrustning.

VISA AKTSAMHET: Om ingen tillverkningsstandard är specifikt definerad i orderkontrakten, är alla våra elverk tillverkade i henhåll till standarderna GB/T2820.3-1997 eller ISO 8528-3:1993.

SÄKERHETSÅTGÄRDER

WARNING: Undvik elektrisk stöt.

1. Elverket måste jordas för att undvika elektriska stötar. Du måste aldrig använda elverket eller annat elverktyg medan du står i vatten, med nakna fötter, med våta händer eller i regn eller snö. Detta kan leda till att du får en elektrisk stöt.

2. Undvik eldsvåda:

Fylla aldrig drivmedel på tanken medan motorn kör. Använd en ren trasa till att torka bort spilld drivmedel. Håll bensin, parafin, tändstickor och andra brännbara eller explosiva ämnen på säker distans från elverket, då temperaturen kring ljuddämparen är mycket hög vid användning.

För att minimera risken för eldsvåda är det nödvändigt att säkra tillräcklig ventilation. När elverket används måsteste det vara åtminstone 1 meters avständ från elverket till närmaste vägg eller annan utrustning.

1. Undvik brandsår:

Berör aldrig en varm ljuddämpare, avgasrör eller motorns kylribbar.

RISK: Undgå att inhalera avgaser.

1. Säkra alltid god ventilation. Använd inte elverket inomhus eller på avstängda ställen. Motorn konsumerar oxygen och avger giftigt karbonmonoxid. Dålig ventilation leder till skador på elverket och möjliga personskador. Om elverket absolut måste användas inomhus, säkra god ventilation så att folk och husdjur ej kommer till skada.

2. Laddning av batteri:

Batterier innehåller svavelsyra, som kan förstöra synen eller ge allvarliga brandskador. När batteriet laddas produceras färglösa explosiva gaser som kan orsaka blindhet eller andra skador. Cigaretter, gnistor och flammor få ej förekomma i närheten medan batteriet laddas.

Om du kommer i kontakt med batterisyra, skölj noga med vatten och uppsök genast medicinsk assistans, särskild om du fått syra i ögonen.

1. Andra säkerhetstips:

Se till att du vet hur alla elverkets kontroller fungerar, och att du vet hur du snabbt kan stanna motorn, innan du börjar använda elverket. Se till att batteriet är utom räckhåll för små barn. Se till att elverket ställts på en platt yta, och att alla lock är stängda. Använd säkra skor och arbetskläder.

INNEHÅLL

Utseende

1. Tekniska data och bruksanvisning

1.1 Tekniska data
1.2 Bruksanvisning

2. Installation utav elverk

2.1 Utomhus användning
2.2 Jordning av elverk

3. Förberedelser innan användning

3.1 Drivmedel, luftfilterelement och motorolja
3.2 Inspektion av elverk
3.3 Släpp luften ur drivmedelslangen
3.4 Innan uppstart

4. Uppstart av elverk

4.1 Snörstart
4.2 Elstart
4.3 Batteri

5. Användning av elverk

5.1 Användning av dieselmotor
5.2 Inspektion medan motorn kör
5.3 Elverkets hastighet vid användning
5.4 "Träning" av elverket
5.5 Öppning av maskintäcke (LN-elverk)

6. Belastning

6.1 Fastställ total belastning tillkopplat elverket
6.2 Start av elektromotorer
6.3 Skärvsladd
6.4 Växelströmsanvändning
6.5 Likströmsanvändning
6.6 Användning av maskin med dubbel spänning

7. Stans av elverk

8. Unnerhåll

8.1 Periodiskt unnerhåll
8.2 Unnerhåll för långsiktig lagring

9. Inspektion, reparation och felsökning

9.1 Tvilstilfällen och problem
9.2 Inspektion, reparation och felsökning

Appendix:

Schema för kommentarer från kund

1. TEKNISKA DATA OCH BRUKSANVISNING

1.1 Tekniska data

Modell		CED2500JM2500		PM 3500 DC		CED6500JM5500		CED3500S		PM 6500 DCS		PM 6500 DC3
Elverk	Typ	1-fas										3-fas
	Frekvens (Hz)	50	60	50	60	50	60	50	60	50	60	50	60
	Max effekt (KVA)	2,0	2,2	3,0	3,3	4,5	5,0	3,0	3,3	4,5	5,0	4,5	5,0
	Nominell effekt (KVA)	1,8	2,0	2,6	3	4,2	4,5	2,6	2,8	4	4,5	4,2	4,5
	Spanning (AC) (V)	110; 115; 230; 230; 240; 110/220; 115/230; 120/240										38, 220
	Self-excitation	Brushness										Brush
	Varv (rpm)	3000	3600	3000	3600	3000	3600	3000	3600	3000	3600	3000	3600
	Spanning (DC) (V)	12
	Effekt(DC) (A)	7
	Valfri elverkradering	G1			G2			G3				G1
	Effektfaktor cosØ	1			0,8			0,8				0,8
	Stabilspänningsjustering	±7%			±2,5%			±1%				±2,5%
	No-load waveformdistortion rate	≤10%			≤5%			≤3%				≤5%
	Linear load waveormdistortion rate	≤15%			≤10%			≤5%				≤10%
	Start av asynkronmotor				≥0,75 nominell effekt			≥0,75 nominell effekt				≥0,75 nominelleffekt
	Tillkoppling avickelinearisk belastning				≥50% nominell effekt			≥80% nominell effekt
	Isolationsgradering	B			F			F				B
Dieselmotor	Effektmodell	170F		178F		186F		178F		186F		186F
	Typ	Fyrtakts encylindrad luftkyld direktinsprutning
	Löpande effekt(kW/rpm)	2,5	2,8	3,7	4,0	5,7	6,6	3,7	4,0	5,7	6,6	5,7	6,6
	Max effekt (kW/rpm)	2,8	3,1	4,0	4,4	6,5	7,35	4,0	4,4	6,5	7,35	6,5	7,35
	Cylinderdiameterx slaglängd (mm)	70 x 55		78 x 62		86 x 70		78 x 62		86 x 70		86 x 70
	Slagvolym cylinder(ml)	211		296		406		296		406		406
	Kylsystem	Tryckluftkyld
	Smörjsystem	Trycksprut, smörjning typ duplex
	Volym motorolja (L)	0,75		1,1		1,65		1,1		1,65
	Startsystem	Snörstart/elstart						Elstart
	Drivmedel	Diesel
Sått	Volym drivmedel (L)	7,5		13,5		15		12,5		16		15
	Skydd vid lågtoljetryck	Har, typ CX, CXE						Har				Har
	Arbetssätt	Löpande användning i 12 timmar
	Totalvikt (kg)	53		65		92		173		198		92
	Total storlek (mm)	598 x 400 x490		630 x 480 x510		720 x 480 x580		713 x 596 x687		910 x 520 x740		720 x 480 x 580

1.2 Bruksanvisning

Under följande förhållanden ska elverket levera nominell effekt och pålitlig prestanda.

Höjd

Temperatur

Relativ

luftfuktighet

< 1000 m ÷ 15-+40 C° < 90 %

Var så vänlig att fastställa vilken typ elverk du har och lär elverkets funktioner att känna så att du kan använda och unnerhålla det på korrekt sätt.

2 INSTALLATION AV ELVERK

2.1 Utomhus användning

Välj ett arbetsställe där elverket inte utsätts för regn, snö eller direkt solljus. Placera elverket på en stabil och platt yta så den inte tippar över eller halkar. Placera elverket så att avgaserna inte riktas mot folk.

Arbetsstället måsteste vara fritt från vatten, fuktighet eller stoft. Alla elektriska komponenter bör skyddas mot för mycket fukt, annars kommer isolationssystemen att försvagas och leda till kortslutning i elverksättet.

Främmande partiklar, som stoft, smuts, sand, ludd eller slipande ämnen kan orsaka skador på elverket och motorn och kan ej tolereras i kylsystemen.

2.2 Jordning av elverk

Elverket är försedd med en jordnings-terminal placerad på baksidan av den öppna typen och nere på baksiden av den stängde typen (se Bild 3). Elverket måste alltid jordas från terminalen till et 3/4" kopparör eller –stång nertryckt i fuktig jord för att undvika elektriskt stöt.

Koppla inte till vattenrör eller jordning som används av en radioapparat.

⚠️ VARNING: Använd endast strömsladdar som är i gott tillstånd; slitna, öppna, frynsiga eller på andra sätt skadade sladdar kan orsaka elektriskt stöt. Innan användning bör elverket jordas för att undvika elektriskt stöt.

Tag kontakt med auktoriserad elektriker för att koppla elektriska kontakter och/eller sladdar.

Felaktiga elektriska kopplingar kan leda till eldsvåda eller elektriskt stöt.

RISK: Säkra alltid god ventilation. Använd inte elverket inomhus eller på avstängda ställen. Motorn konsumerar oxygen och avger giftigt karbonmonoxid. Dålig ventilation kan leda till skada på elverket och möjlig personskada. Om elverket absolut måsteste användas inomhus, säkra god ventilation så att folk

och husdjur ej utsätts för fara.

3 FÖRBEREDELSER INNAN ANVÄNDNING

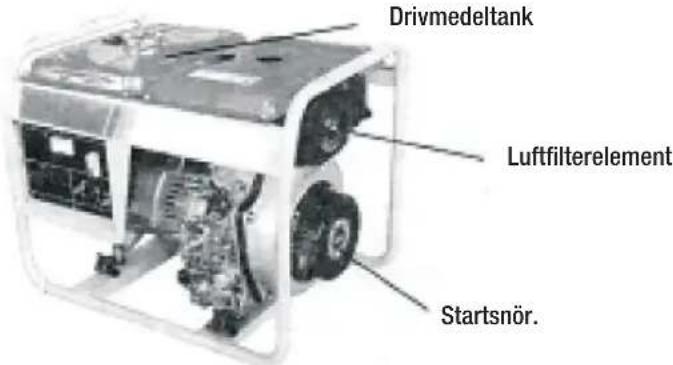

3.1 Drivmedel, luftfilterelement och motorolja Drivmedel

Använd endast lätt diesel. Om drivmedlet är smutsigt, bör det filtreras dagligen.

VISA AKTSAMHET: Se till att det inte kommer stoft och vatten in i drivmedeltanken, annars kan högtryckspumpen och insprutningsmunstycket täppas till.

Modell PM 3500 DC PM 6500 DC3 PM 6500 DCS

Drivmedeltankens

effektiva volym 11,3 | 14,6 | 12,8 |

Drivmedellock

Rött märke

VISA AKTSAMHET:

Fyll aldrig drivmedel över det röda märket.

Luftfilterelement

Luftfilterelementen måste aldrig tvättas, då denna komponent måste hållas torr. Om dieselmotorn börjar leverera mindre ström, eller färgen på avgasen förändras, måste luftfilter-elementen omedelbart bytas. Starta aldrig upp dieselmotorn utan att luftfilterelementen är på plats.

⚠ VISA AKTSAMHET: Det måste aldrig rökas på ställen där olja och diesel fylls eller förvaras. Se till att det inte rinner över när du fyller olja. Efter att du fyllt drivmedel på tanken, se till att fästa täckmuttern på drivmedelintaget.

Spak för justering av hastighet Stanna
Starta/Kör

Lossna de fyra skruvarna som håller fast luftfiltertäcket. Öppna täcket och check luftfilterelementen.

Motorolja

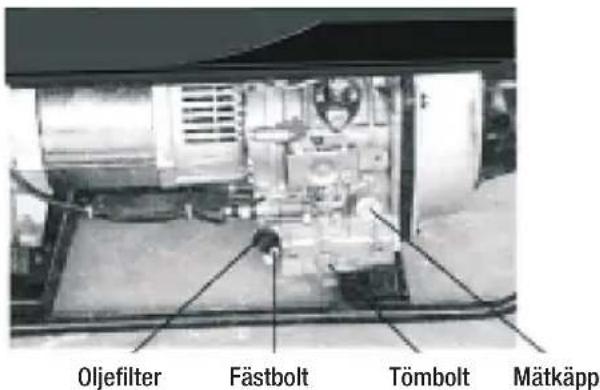

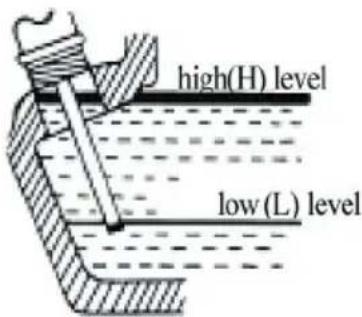

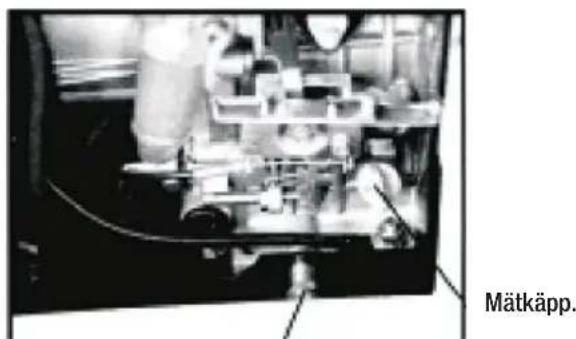

Placera elverket på en platt yta. Fyll motorolja på oljetanken, och check oljenivået med mätkäppen. Stick in mätkäppen utan att skruva fast den, och drag sen ut den igen för att mäta oljenivån. Se till att oljenivån ligger mellan hög (H) och låg (L) nivå.

Användningstemperatur

Rekommenderad värde

Begränsning

MÄRK: Inget påverkar din dieselmotors prestanda och levnads- tid mer än den motorolja du använder. Om du använder olja utav dålig kvalite, kommer detta att märkbart utöka risken för att kolven låser sig, och även för slitning på kolvringarna och andra rörliga delar, och detta kan avsevärt reducera motorns levnads- tid. Vi rekommenderar CD-graderad motorolja klassifierad för API-motorer.

Tömbolt.

Tömbolt.

WARNING: Fyll ej motorolja medan motorn går.

VISA AKTSAMHET: Motorn levereras från fabriken utan rolja; fyll på olja innan du försöker starta motorn.

3.2 Inspektion av elverk

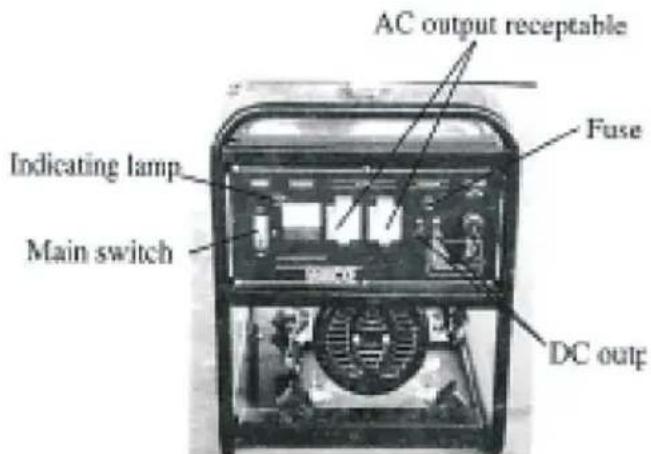

3.2.1 Dieselelverk av typ CX och CXE är utstyrda med skydd mot lågt oljetryck. När oljetrycken sjunker under säkrad nivå, kommer systemen automatiskt stänga av motorn för att undvika skador, även om tändningsnyckeln fortfarande står på "ON". Motorn kan inte startas upp igen innan motoroljan fyllts upp til nödvändig nivå. Om motorn körs utan tillräckligt med motorolja, kommer oljans temperatur att klättra mycket högt. På andra sidan är det även riskabelt med för mycket olja. Detta sedan motoroljan kan brännas. Detta kommer leda till att dieselmotorns varvhastighet plötsligt klättrar och resulterar i "onormal snabbgång". Av denna grund är det nödvändigt att checka om oljenivån ligger mellan H och L.
3.2.2 Skruva av huvudbrytaren och koppla från all belastning (tilkopplat utrustning och verktyg), checka om några delar av motorn är skadade, eller om några muttrar eller bultar lossnat eller fattas. Om några av dessa problemen inträffar, var så vänlig att ej starta upp motorn, men tag genast kontakt med leverantören.

Innan du startar elverket, se till att huvudbrytaren är ställd till "OFF". Om brytaren inte är ställd till "OFF" när elverket startas upp, kan detta skada elverket och startmotorn kan låsa sig.

WARNING: Elverket måste startas upp utan belastning.

3.3 Släpp luften ur drivmedelslangen

Om motorn inte startar, och olje- och drivmedelnivåerna är tillräckliga, kan problemen ofta vara luftbubblor i drivmedelslangen. Luften bör släpps ur slangen på följande sätt: Vrid drivmedelkranen under drivmedeltanken till "OFF", koppla bort drivmedelslangen från högtryckspumpan, vrid ventilen till "ON" och låt drivmedlet droppa från drivmedelslangen ner i en behållare. Koppla drivmedelslangen tillbaks på högtryckspumpan när slangen är tömd.

3.4 Innan uppstart

Innan du startar upp elverket, se till att:

a) elverket är placerad på en stabil och platt yta;
b) elverket är jordat;
c) du har checkat oljenivån;
d) du har torkat bort spilld drivmedel;
e) arbetsstället är bra ventilerad.

4 UPPSTART AV ELVERK

4.1 Snörstart

MÄRK: På kalla dagar, när det är svårt att få i gång diesel-motorn, skruva loss proppen på motortäcket och fylla på 2 ml motorolja.

VISA AKTSAMHET: Avsedd från när du fyller olja, ska open vara säkert fastskruvad i täcket för att udvika att stoft ukt sugs in i cylindern och orsakar snabbare slitning på na komponenter.

Propp

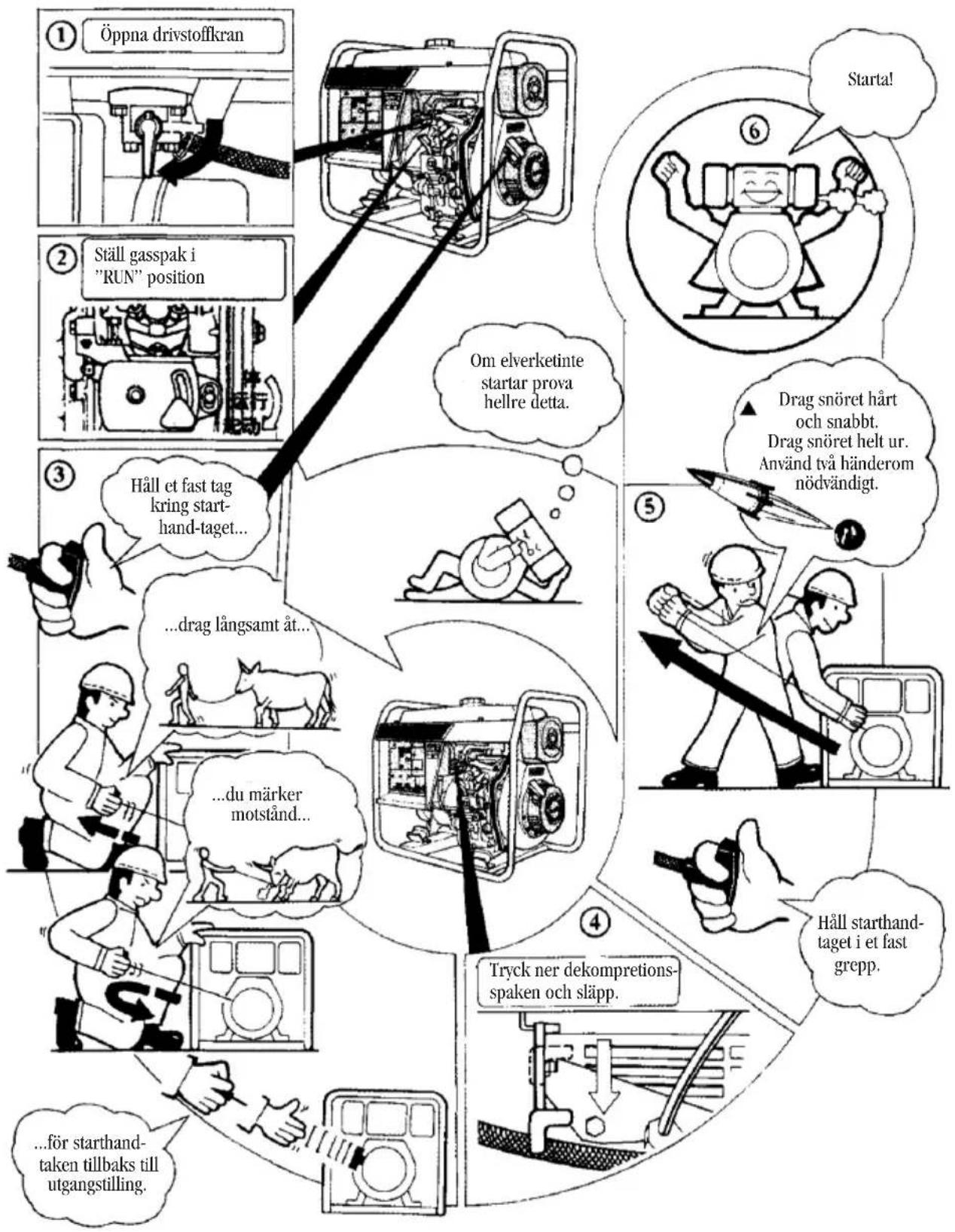

Snörstartdiagram för elverk av öppen typ.

VISA AKTSAMHET: Innan uppstart, koppla all belastning

bort från elverket, vrid sen huvudbrytaren til "OFF".

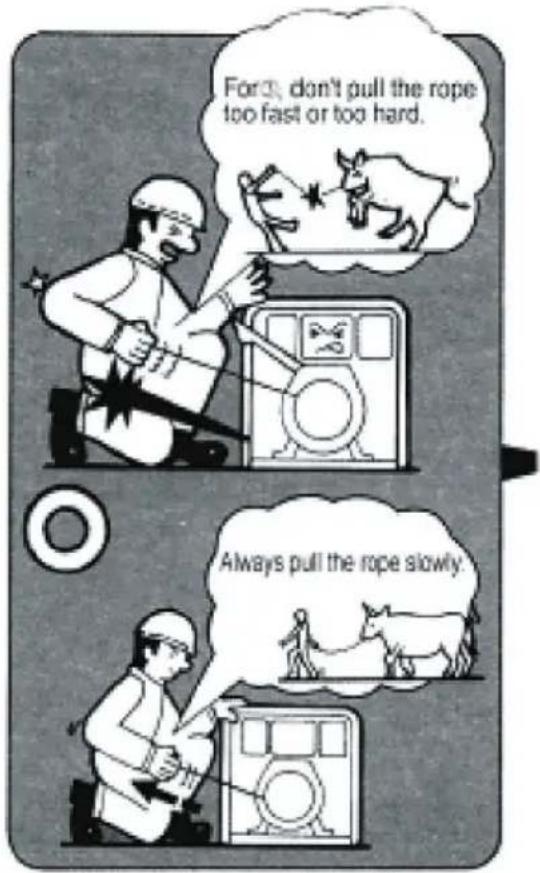

SNÖRESTART

4.2.1 Uppstart, elverk av öppen typ.

1) Koppla all belastning bort från elverket.
2) Vrid huvudbrytaren till "OFF".
3) Vrid drivmedelkranen till "ON"
4) Ställ spaken för justering av motorhastigheten till "RUN".
5) Vrid tändningsnyckeln med klockan till "START".
6) Efter att dieselmotorn startar, släpp tändningsnyckeln. Låt brytaren gå tillbaks till "ON" automatiskt.
7) Om dieselmotorn inte startar efter 10 sekunder, var vänlig att vänta i ännu 15 sekunder och starta på nytt.

VISA AKTSAMHET: Kör inte startmotorn länge varje gång, annars kommer akkumulatorspänningen sjunka och resultera i att startmotorn låsar sig.

VISA AKTSAMHET: Drag aldrig ur starchandtaget medan motorn går; detta kommer att skada dieselmotorn.

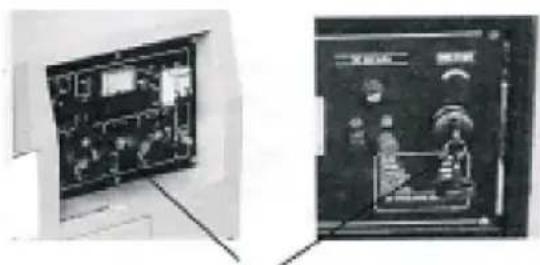

4.2.2 Uppstart, elverk av stängd typ

1) Koppla bort all belastning från elverket.
2) Vrid huvudbrytaren till "OFF".
3) Vrid drivmedelkranen till "ON"
4) Vrid tändningsnyckeln till "ON". Efter ett ögonblick, vrid sen nyckeln till "START".
5) Efter att dieselmotorn startat, släpp tändningsnyckeln. Låt brytaren gå tillbaks till "ON" automatiskt.

4.3 Batteri

När du startar ditt elverk första gången, bör du fylla batterivätska på batteriet. För mer detaljerad procedur, var vänlig läs genom batteriets bruksanvisning. Checka batterivätskans nivå varje månad. Laddning av batterin konsumerar batterivätska. Om vätskanivån sjunker till lägsta gräns, är det nödvändigt att fylla på destillerat vatten tills nivån när högsta gränsen. Om batterivätskans nivå ligger för lågt, kan det vara att motorn inte kommer starta, då den inte får tillräckligt med ström för att starta.

Om det är för mycket batterivätska i batteriet, kan vätskan rinna över och korrodera komponentar i närheten.

Ladda akkumulatorn en gång i månaden. (Elverk med elstart laddar akkumulatorn automatiskt vid användning, men om elverket inte används ofta, se till att ladda den emellanåt.)

MÄRK: Batteriet måste förvaras utom räckhåll för barn, måste stå på en platt yta, och locken måste vara korrekt genskruvade.

VISA AKTSAMHET: Se till att nivån på batterivätskan ligger mellan högsta och lägsta gräns.

Batterivätska innehåller svavelsyra, som kan orsaka blindhet eller brandskador.

⚠️ RISK: När batteriet laddas produceras färglös explosiv gas som kan orsaka blindhet eller personskador. Håll cigarette, gnistor och flammor på säkert avständ när batteriet laddas. Du måste aldrig ladda ett synligt skadat eller fruset batteri.

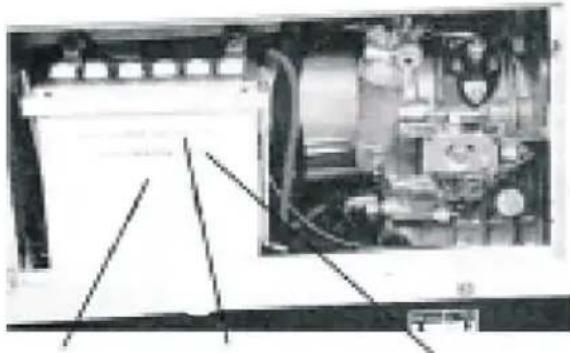

Batteri. Högst gräns. Lägsta gräns.

5 ANVÄNDNING AV ELVERK

5.1 Användning av dieselmotor

5.1.1 Undvik överbelastning

Medan din dieselmotor är ny, kan tilkoppling av tung belastning förkorta motorns levnadstid.

1) Undvik att koppla till tung belastning inom dom första 20 timmarna elverket används.
2) Byta motorolja efter dom första 20 timmarna den används, eller efter en månad, och sen var 50. timme dom nästa 3 gångerna, och var tredje månad eller 100. timme efteråt.

MÄRK: Motoroljan bör tappas ur medan dieselmotorn fortfarande är varm. När den är avkyld är det mycket svårt att tappea ur all motorolja.

5.1.2 Värm upp dieselmotorn innan användning i 5 minuter utan belastning.

5.1.3 Checka varningslampan

Även om elverket utrustats med skyddsystem vid lågt oljetryck, är det nödvändigt att checka om varningslampan för lågt oljetryck lyser. Denna varningslampa lyser när oljetrycket är lågt, eller om det inte är tillräckligt med motorolja, och diesel-motorn stängs av automatiskt. Motorn kan inte startas om innan oljan fyllts upp till säker nivå.

5.2 Inspektion medan motorn kör

1) Onormalt bråk eller vibration;
2) Svart eller vit avgas;
3) Stark förändring i motorhastigheten, långsammare eller snabbare;
4) Gnistor eller strömbugar från elverket;
5) Reducerad strömmängd;
6) Motorn börjar brinna;
7) Flammor eller rök.

Om du märker några av dessa symptomen, måste elverket genast stängas av. Var vänlig tag kontakt med försäljare eller tillverkare.

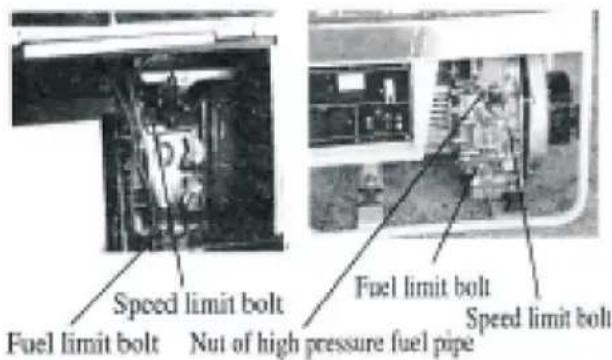

5.3 Elverkets hastighet vid användning

Elverket måste köra med normal hastighet för att leverera ström med rätt spänning och frekvens. Motorns hastighet är noga justerad vid fabriken så att elverket levererar rätt spänning och frekvens.

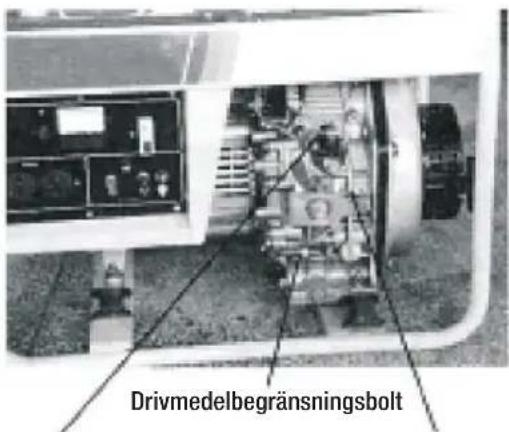

VISA AKTSAMHET: Justera ej dieselmotorns hastighetsbegränsningsbult och drivmedelbegränsningsbult (dessa är noga justerade vid fabriken), annars kommer detta att påverka motorns prestanda.

Innan du försöker koppla belastning till elverket, bör pekaren på voltmetern vara i det gröna fältet för att säkra att elverket fungerar som det ska. Annars kan det leda till skador på elektriskt utrustning tilkopplat elverket och även möjliga personskador.

Alla motorer har en tendens att köra långsamare när belastning kopplats till. När den elektriska belastningen kopplats till elverket, kör motorn med högre belastning, och som följd derav sjunker hastigheten något. Denna lilla reduktion i motorns hastighet, ihop med lägre spänning i själva elverket, resulterar i lite lägre spänning när elverket är belastad till full kapacitet än när det kör utan belastning. Denna lilla skilnad har ingen praktisk betydelse för tilkoppling av motorer, ljus och vanligt elektroverktyg. Elektronisk utrustning kan påverkas om korrekt hastighet inte upprätthålls.

Utgående spänning bör checkas ofta för att säkra fortsatt korrekt användning av elverket och tilkopplat utrustning. Detta kan checkas med en voltmeter. Frekvensen kan checkas vid att koppla till en elektrisk klocka med glidande sekundhand. I forhållande till en vanlig klocka eller tidtagningsur bör klockan inte divergera mer än +/÷2 sekunder varje minut. Alla hastighetsjusteringar måste utföras av kvalificerad tekniker.

5.4 "Träning" av elverk

Elverket bör köras var fjärde vecka. Värma upp sättet vid att starta motorn och låta den köra i 10-15 minuter. Detta torkar ut eventuell fukt som akkumulerats i motorn. Annars kan denna fuktighet leda till rost. Regular användning av elverket kommer även säkra att det fungerar som det ska om det behövs i nödläge.

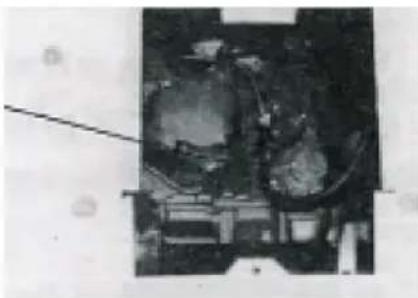

5.5 Öppning av maskintäcke (LN-elverk)

Rotera brytaren mot klockan för att öppna maskintäcket och utför daglig check.

6 BELASTNING

6.1 Fastställ total belastning tilkopplat elverket

Det är viktigt att beräkna den totala elektriska belastning innan den kopplas til elverket. Dom två viktigaste faktorerna som påverkar ditt elverks levnadstid är: överupphettning som följd av att elverket överbelastats jämte korroderande ämnen som skadar isolationen på strömsladdarna. Om elverket överbelastas, kommer sladdarna att bliva mycket värma, något som leder till skador på den isolerande materialen, så dens förmåga att motstå korrotation reduceras. Över tid försvinner isolations-effekten, något som kan leda till kortslutningar.

Jämför alltid informationen på elverkets infoplatta med motsvarande på den utrustning som ska kopplas till, så du vet att kraven till effekt, spänning, strömstyrka och frekvens uppfylls. Watt-värdet på infoplattan motsvarar nominell effekt. En del utrustning kräver dock 3-10 gånger den effekt som beskrivs på plattan, sedan effekten påverkas av utrustningens effektivitet och strömfaktor.

MÄRK: Om inget watt-värde för utrustningen uppges, kan ungefärlig effekt uträknas vid att multiplicera givet volt-värde med ampere-värde: VOLT x AMPERE = WATT. Exempel: 120V x 5A = 600W

När du kopplar till belastning med motständ, som glödlampor, värmeugnar eller vanligt elektroverktyg, kan en kapacitet upp mot elverkets fulla utgående effekt användas.

När du kopplar till en motstånds-induktiv belastning, som ljuststoftrör eller kvicksilverljus, transformatorer eller induktionsrör, kan en kapacite upp emot 0,6 gånger elverkets fulla utgående effekt användas.

Använda denna tabell för att fastställa total belastning på elverket:

Beräkning av elverkets belastningskrav
UTRUSTNING LÖPANDE EFFEKT
Air-Condition (12.000 Btu) 1700W (a)
Kylskåp 600W (b)
Batteriladdare (20A) 500W
Kokplata 200W
Bordsåg (10") 2000W (a)
Kompressor (1Hk) 2000W (a)
Brödrost	1000W
Kompressor (3/4 Hk) 1800W (a)
Cirkelsåg (6-12") 900W
Kompressor (1/2Hk) 1400W (a)
Dammsugare 250W
Målningsspruta (1/3Hk) 600W (a)
Diskmaskin 1200W
Målningsspruta (håndhållt) 150W
Dräneringspump 600W (a)
Mjølkkylare 1100W (a)
Elektrisk drill (1")	1100W
Mikrovågsugn	700W
Elektrisk drill (1/2")	875W
Motorsåg	1200W
Elektrisk drill (3/8")	500W
Nersänkbar pump (1 1/2Hk)	2800W (a)
Elektrisk drill (1/4")	250W
Nersänkbar pump (1Hk)	2000W (a)
Elektrisk stekpanna	1250W
Nersänkbar pump (1/2Hk) 1500W (a)
Elektrisk spis (1 element)	1500W
Ogräsklippare	500W
Elektrisk momentnyckel	500W
Oljedriven ugn (140.000 Btu)	400W
Elektrisk spikpistol	1200W
Oljedriven ugn (85.000 Btu)	225W
Frys	800W (b)
Oljedriven ugn (30.000 Btu)	150W
Glödlampa	100W
PC	150W
Gräsklippare	1200W
Radio	200W
Häckklippare	450W
Slipmaskin (3")	1000W
Hårtorrare	1200W
TV-apparat	500W
Hårtång	700W
Ugn	4500W
Jetpump 800W (a)
Ugnsfläkt (1/3)	1200W (a)
Kaffemaskin	1000W
Vattenkokare	3000W
Kantklippare	500W
Videospelare 70W

(a) Svårstartede motorer kräver 3-5 gånger nominell effekt.
(b) Belastning kan behöva upp till 15 minuter för att starta upp igen efter normal uppbyggning av kompressor.

VISA AKTSAMHET: Ge alltid elverket tid att uppnå normal hastighet innan du kopplar till belastning.

Elektromotorer kräver mycket mer ström (ampere) för uppstart än när dom kör. Några motorer, särskild rimliga 2-polte-motorer, är mycket svåra att starta upp, och kräver 5-7 gånger så mycket ström för uppstart som när dom kör. Kondensator-motorer är lättare att starta, och kräver oftast 2-4 gånger så mycket ström för uppstart som när dom kör. Repulsion-induction-motorer är lättast att starta, och kräver endast

1,5-2,5 gånger så mycket ström för uppstart.

Dom flesta fractional motorer använder ungefär samma mängd ström när dom kör, antingen det gäller Repulsion-induction (RI), Capacitor (Cap) eller 2-polte. Följande tabell visar ungefär vilken mängd ström (Ampere) som krävs för att starta och köra elektriska motorer av typ Cap i storlek 220 Volt/50 Hz under olika forhållanden.

220V / 50 Hz-motorer		Typ: Cap
Motorstyrka	Löpande	Uppstart
0,5 Hk	2,3 A	12-16 A
0,75 Hk	3,5 A	17-24 A
1,1 Hk	5 A	25-35 A
1,5 Hk	7 A	34-49 A
2,2 Hk	10 A	50-70 A
3 Hk	15 A	68-95 A

Dessa tal gäller en genomsnittlig motor som tillexempel en fläkt. Om elektromotorn är kopplat till en svårstartad belastning som till exempel en luftkompressor, krävs mer ström för uppstart. Om den är kopplad till en lätt belastning eller ingen belastning, som en elektrisk såg, krävs mindre ström för uppstart. Exakt strömbehov kommer även att variera mellan tillverkare och motordesign.

VISA AKTSAMHET: För att starta en motor med över

1,5 kW kraft, bör du välja et elverk av gradering G2 eller G3 och använda spänningssänkande uppstartsmetod. För fler detaljer, tag kontakt med försäljare eller tillverkare.

För mycket svårstartad belastning som luftkompressorer och Air Condition-anläggningar, tag kontakt med försäljare för att fastställa maximal belastning.

Elverket reagerar på våldsamma överbelastninger på ett annat sätt än strömnätet. När den överbelastas, klarar inte motorn av att leverera nog ström till att driva den elektriska motorn vid normal hastighet. Elverket svarar på den höge uppstartsströmmen, men motorns hastighet sjunker sen snabbt. Överbelastningen kan knäcka motorn. Om du låter elektromotorn köra med mycket låg hastighet, kommer viklingene i motorn snabbt brinna ut. Elverkcoilarna kan även skadas. Om elverket kör under sådana förhållanden kan detta leda till skador på elverkets stator och även rotor-viklingene. Då det stora strömbehov vid uppstart endast krävs några ögonblick, kommer inte elverket skadas om det klarar av att få fart på motorn inom några få sekunder. Om du har problem med att starta

en motor, koppla från alla andra elektriska belastningar och reducera belastningen på elektromotorn, om möjligt.

6.3 Skarvsladd

När elektrisk kraft ska fördelas till olika belastninger på avständ från elverket, kan du använda skärvsladdar. Dessa sladdarna bör vara dimensionerade för distansen i längd och ström så att spänningsförlusten mellan elverket och elektromotorn är minimal.

Ström/effektLängd på skärvsladd

Ampere Belastning 80 m 50 m 30 m 20 mvid 240V

10A 2400 W 8 4 4 2,5

15A 3600 W 10 8 6 4

20A 4800 W 10 8 6 6

25A 6000 W 12 10 8 6

30A 7200 W 12 10 10 8

VISA AKTSAMHET: Spänningsförlust kan leda till skador rustning vid användning av en feldimensionerad skärvsladd.

6.4 Växelströmbruk

1) Observera indikatorn på voltmetern vid kontrollpanelen; mätaren bör visa grönt för optimala belastningsforhållanden.
2) När belastning kopplas till elverket, ska olika former för utrustning kopplas till i ordning: Koppla till svåra belastningar först, sedan lättare belastning, efter detta resistive-inductive belastning, och sedan resistive belastning. Om tillkopplingen utförs i fel ordning kan motorhastigheten sjunka snabbt och belastningen måste kopplas från omedelbart, och du måste undersöka var problemen uppstår.
3) Balancera 3-fas-elverk för belastning: När 1-fase-belastning kopplas till, kan varje strömfas inte överskrida 1/3 av elverkets nominella kraft, och skilnaden mellan amperevärden för varje fas ska ej överskrida 20 % utav nominell ström.

VISA AKTSAMHET: Allvarlig ubalanserad belastning vil ut-

löse overbelastningsbryteren (huvudbrytaren) för AC-kretsen, det är da nødvendig att redusere belastningen. om voltmeteret viser för högt eller för lågt, måste elverket stanses för check.

6.5 Likströmbruk

Båda likström-terminalerna levererar DC 12V, 7A ström. Den röda terminalen är den positiva pol ("+"). Den kan användas som belastning för nominell spänning DC 12V och kan även användas till att ladda 12V-batterier.

1) För att ladda batterier med två sladdar till startkrätsen, ska den negativa sladden kopplas från elverket.
2) Koppla batterins positiva och negativa polar till de positiva och negativa polarna på DC-terminalen.

VISA AKTSAMHET: Se till att du inte kopplar positiv pol til negativ pol, annars kommer elverket och batterin att skadas allvarligt. Låt inte positiva och negativa sladdar komma i kontakt med varann, annars kommer batteriet kortslutas.

MÄRK: Strömmen från DC-terminalen måste ej vara högre än 7A när du laddar batteri med stor kapacitet, likströms-

säkringen kan lätt brännas ut och förstöras vid hög laddström. RISK: Laddning av batteri producerar färglös explosiv gas som kan orsaka blindhet eller personskador. Cigaretter, gnistor och flammor måste inte förekomma i närleken. För att undvika att producera gnistor nära batterin, bör sladden först kopplas till batteriet, och efteråt till elverket. När du ska koppla från, kopp från motorledningen först.

Batteriladdning bör finna sted på et gott ventilerad ställe. Innan laddning, öppna batterilocken. Om batterivätskan har en temperatur på över 45° C, måste laddningen avbrytas.

6.6 Användning av maskin med dubbel spänning

Innan elverket ska leverera växelström, fastställ belastningens nominelle spänning, och välj efteråt utgående spänning med transformator-brytaren vid panelen. Du kan fastställa om det är rätt spänning med hjälp utav voltmetern eller indikatorlampan vid panelen.

VISA AKTSAMHET: Innan du använder transformator-

bryaeren, se till att all belastning är kopplat från elverket.

7. STANNA ELVERK

För att stanna elverket, koppla först bort all belastning och ställ sedan motorns hastighetsspak till "RUN". Kör dieselmotorn i ungefär 3 minuter utan belastning. Stanna inte dieselmotorn tvärt, då detta kan ge onormal temperaturökning i motorn som kan leda till att insprutningsmunstycket tätts och att motorn skadas.

Följ denna procedyr för att stanna motorn:

1) Koppla bort all belastninger från elverket.
2) Efter att ha kört 3 minuter utan belastning, vrid tändningsnyckeln till "OFF".
3) Ställ drivmedelkranen till "S".
4) Drag långsamt ut starchandtaget tills du märker stark motständ (vid kompretionsslaget är insugs- och avgasventilenrna stängda), och släpp den sen långsamt tillbaks. På detta sättet kan du undvika rost när motorn inte används.
5) Ställ drivmedelkranen till "OFF".

Hastighetsbegränsningsbolt

Mutter för högtrycksdrivmedelslange

VISA AKTSAMHET: När hastighetsspaken är ställd på

"OFF" och dieselmotorn fortfarande går, är det möjigt att stanna dieselmotorn antingen vid att ställa drivmedelbrytaren till "OFF" eller vid att lossna högtrycksdrivmedelpumpemutteren. Bromsa inte motorn med dekompresionsspaken.

8. UNNERHÅLL

8.1 Periodiskt underhåll

För att hålla ditt elverk i bra skick, är fasta rutiner för inspektion och unnerhåll mycket viktiga. Elverk-sättet består utav diesel-motor, elverk, kontrollpanel, ram, etc. För detaljerad procedyr för inspektion och unnerhåll, checka Instrukser för relativ bruk och unnerhåll.

VISA AKTSAMHET: Innan du börjar med underhåll av el- t, var vänlig att stäng av dieselmotorn, koppla bort batteri- m elverket (först den negativa sladden, sen den positiva).

Efter att elverket använts är det nödvändigt att torka bort smuts med en ren trasa för att motverka rost och avlägnsa smuts och spill drivmedel etc.

Underhåll av elverk: 1-fas-elverket är borstfritt och underhålls-fritt, för 3-fas-elverk, tag kontakt med förhandlare. Alt större underhåll av elverket inkluderad installation eller byte av delar ska endast utföras av en kvalificerad tekniker. Använd endast fabriksgodkända komponenter.

UNNERHÄLLSPLAN
Unnerhållsintervall Varje dag Efter 1 månad	Efter 3 månader eller 20 timmar eller 6 månader Vart år eller 100 timmar eller			500 timmar efter 1000 timmar
Check och fyll drivmedel X
Töm drivmedel X
Check och fyll motorolja X
Check för drivmedelläckage X
Check och fäst alla fästdelar	X			* Fästa huvud-boltar
Byta motorolja		X (1. gång)	X (2-4. gång)	X (därefter)
Rengör motoroljefiltret				X (Byt vid behov)
Byt luftfiltret	(Rengör oftare vid dammiga förhållanden)		X (Byt)
Rengör drivmedel-filtret				X	*(Byt)
Check drivmedel-insprutningspump				*
Check drivmedel-insprutningsmunstycke				*
Check drivmedelslang				*(Byt vid behov)
Justera ventilöppning för intags- och avgasventiler		*(1. gång)
Intags- och avgasventiler					*
Byt kolviring					*
Check batterivätska	Varje månad

MÄRK: * betyder att du behöver specialverktyg, var vänlig tag kontakt med din GEBE försäljare.

8.1.1 Byt motorolja

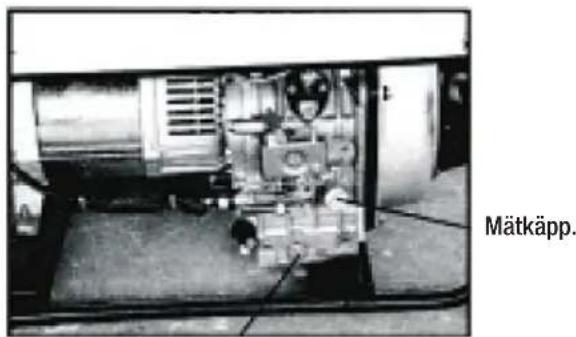

Skruva ur mätkäppen och tag bort tömbulten för att tappa ur den gamla motoroljan medan oljan fortfarande är värm. Tömbulten är placerad på botten av cylinderblocket. Ställ tillbaks tömbulten och fyll på motorolja som rekommenderad. Byt motorolja första gången efter 20 timmars användning, eller efter en månad, och dom 3 näste gångerna efter 50 timmars användning. Därefter var 3. månad eller efter 100 timmars användning.

8.1.2 Rengör motoroljefiltret

Lossna fästbolten och drag ur oljefiltret för att rengöra det.

Tid för rengörning:

Var 6. månad eller var 500. timme. (Byts vid behov)

8.1.3 Byt luftfilter

Rengör ej luftfiltret eller luftfilterelementen med tvättmedel; använd en mjuk borsta för att avlägsna damm som byggt upp sig på elementens utsida.

VISA AKTSAMHET: Starta aldrig dieselmotorn om

luftfilterelementen fattas eller är skadad. Byt filterelementen omedelbart.

8.1.4 Rengör och byt drivmedel-filter

Drivmedel-filtret bör rengöras jämnligt för att säkra maximal utgående ström.

Tid för rengörning:

Var 6. månad eller var 500. timme

Tid för byte:

Vart år eller var 1000. timme

1) Tappa ur drivmedlet från drivmedeltanken.
2) Lossna den lilla skruv på drivmedelkranen och drag ur filtret från drivmedelöppningen. Tvätta noga med diesel.
3) Drivmedel-filter på elverk av stängd typ är placerad under drivmedeltanken, om du öppnar täcket kan du se det och avlägsna det för att rengöra eller byta det.

Tid för rengörning:

Var 3. månad eller var 1000. timme

8.1.5 Fästa cylinderhuvudboltar
(Se bruksanvisning för dieselmotor.)
8.1.6 Check insprutningsmunstycke och insprutningspump etc.
8.1.7 Justera ventilöppning för intags- och avgasventiler.
8.1.8 Byt kolvring.

Punkterna 8.1.5 till 8.1.8 kräver specialverktyg och kundskap, försök inte själv. Tag kontakt med förhandlare.

VISA AKTSAMHET: Vid unnerhåll, undvik att få drivmedel på bar hud; det kan vara skadligt. Skölj omedelbart med rent vatten.

8.1.9 Check och fyll batterivätska, ladda batterin.

Detta elverk använder 12V-batteri. Batterivätskan i akkumulatorn förloras genom upprepade laddningar och urladdningar. Innan uppstart, check om batterin är skadad och om det är tillräckligt batterivätska. Om nödvändigt, fyll efter med destillerad vatten. Om batterin är skadad måste den bytas.

Check batterivätskenivån:

Varje månad

Spänning på batterin: 12-14V

8.2 Unnerhåll innan långvarig uppbevaring

Om elverket ska lagras utan att användas över längre tid, bör följande förberedelser utföras:

8.2.1 Kör elverket ungefär 15 minuter
8.2.2 Stanna dieselmotorn. Medan motorn ännu är värm, tappa ur gammal motorolja och fyll på ny.
8.2.3 Tag bort skruvbolten vid täcket över cylinderhuvudet och fyll 2 ml olja på cylindern, och skruva därefter tillbaks bolten.

Ställ drivmedelkranen till "OFF", trycka in dekompresionsspa en och drag ut starchandtaget 2-3 gånger (utan att starta motorn.)

2) Elstart:

Ställ drivmedelkranen till "OFF", starta dieselmotorn i ungefär 2-3 sekunder.

8.2.5 Drag ut dekompresionsspaken och drag långsamt i starthandtaget, stanna när du känner starkt motständ. (Nu är intags- och avgasventilerna stängda, något som hjälper med att motverka rost.)
8.2.6 Rengör elverk och lagra på torrt ställe

9 INSPEKTION, REPARATION OCH FELSÖKNING

9.1 Tvilstilfällen och problem

Om du har frågor eller problem med att använda elverket, var vänlig tag kontakt med förhandlare eller tillverkar. Vi önskar då följande information:

1) Elverk-sättets modell och serienummer, och även dieselmotorns modell och serienummer.
Serienummer och modell för dieselmotorn hittas på sidan av tömbolten på cylinderblocket. Tillvärkningsdatum hittas på motorns info-platta.
Serienummer för elverk-sättet hittas på ramen på öppna modeller och på basen vid siden om batterin på stängda modeller.

2) Status. Vilket problem har du vid användning av elverket, och vid vilken hastighet kör du elverket?
3) Hur länge har du använt elverk-sättet?
4) Eventuelt andra interessanta detaljer.
För mer detaljerad information, fyll ut scheman Kommentarer från kund och skicka den till oss.

9.2 Inspektion, reparation och felsökning.

Om elverket fortfarande inte levererar ström efter att du konsulterat felsökningstabellen under, tag kontakt med förhandlare eller tillvärkare.

FELSÖKNINGSTABELL

	ORSAK LÖSNING
Dieselmotorn vil inte starta Tom för drivmedel Fyll drivmedel
		Drivmedelkran är inte ställd på "ON" Ställ drivmedelkran till "ON"
		Högtryckspump och drivmedel- Tag bort drivmedelmunstycket och munstycke sprutar in för lite eller reparera det inget drivmedel
		Hastighetsspaken är inte ställd Ställ spaken till "RUN" på "RUN"
		Inte tillräckligt med motorolja Motoroljenivån ska vare mellan högsta gräns "H" och lägsta gräns "L"
		Inte tilräckligt med kraft och fart Starta dieselmotorn som beskrivit; när du drar i startsnöret tag i lite extra
		Drivmedelmunstycket är smutsigt Rengör drivmedelmunstycke
		Dött batteri Ladda eller byta batteri
Elverket producerar inte ström Huvudbrytare är inte ställd på "ON" Ställ huvudbrytare till "ON"
			Dålig kontakt i koppling Justera koppling
			Elverkets nominelle hastighet Justera til nominell hastighet som beskrivit kan inte uppnås
			En säkring har sprängts
			Belastning läcker
För låg spänning	Elverkets nominelle hastighet kan inte uppnås	1. Ställ hastighetsspak till maximal position (gäller elverksätt av modell CL och CLE)2. Justera hastighetsspak till nominell hastighet (gäller elverksätt av modell CX, CXE och LN)
	Voltmetern är förstörd och mätaren visar för låv spänning	Bekrefta att voltmetern är förstörd med AC-mätning och byta den
	AVR föstörd eller frånkopplat, spänning står på ca. 80V	Byt AVR eller koppla till igen
Stannar plötsligt i perioder under användning	Lite motorolja, skyddssystem för lågt oljetryck aktiverad på modellerna CX, CXE eller LN	Fyll på motorolja tills oljenivån ligger mellan "H" och "L" på mätkäppen
	Hastighetsspaken på modellerna CX, CXE eller LN stänger av sig	Reparera och justera krok

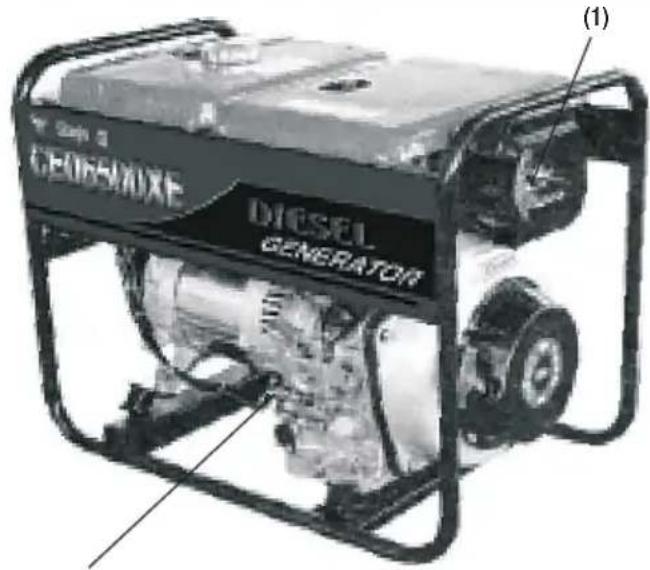

Bilde 4 (bilde av aggregat)

Modell PM 3500 DC PM 6500 DC3 PM 6500 DCS

Drivstofftankens

effektive volum 11,3 | 14,6 | 12,8 |

Drivstofflokk

Rødt merke

5.1 Behandling av dieselmotor

5.1.1 Unngå overbelastning

Mens dieselmotoren din er ny, kan tilkobling av tung belastning forkorte motorens levetid.

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Gisle Krigsvoll AB

B Jönssons v 4

S-302 41 Halmstad

försäkrar under eget ansvar att maskinen

Produkt ......Elverk

Märke ......Gebe

Modell typ ......PM 3500 DC, PM 6500 DC3, PM 6500 DCS

överensstämmer med följande norm

EN60335-1:94+A11:95+A1:96+A12:96

+A13:98+A14:98+A15:00+A2:00+A16:01

ISO 8528-8:1995

EN292-1:1991, EN292-2:1991+A1:1995

+A2:1997

enl. bestämmelser och riktlinjerna i direktiv

Kasserade elektriska produkter skall inte kastas till- sammans med hushållsavfall. För säker hantering, lämna elverket vid närmaste avfallsanläggning.

Detta enligt WEEE (Waste from Electrical and Electronic

Equipment) direktiv, gällande från augusti 2005.

Halmstad, 2007-01-02

Andemigson

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

2007 © Gisle Krigsvoll AB

Art.no 570751, 570760, 570761, 570771

GARANTI
