BRUKSANVISNING Powerstart 900 Gebe

Hjelpestarter/Starthjälp

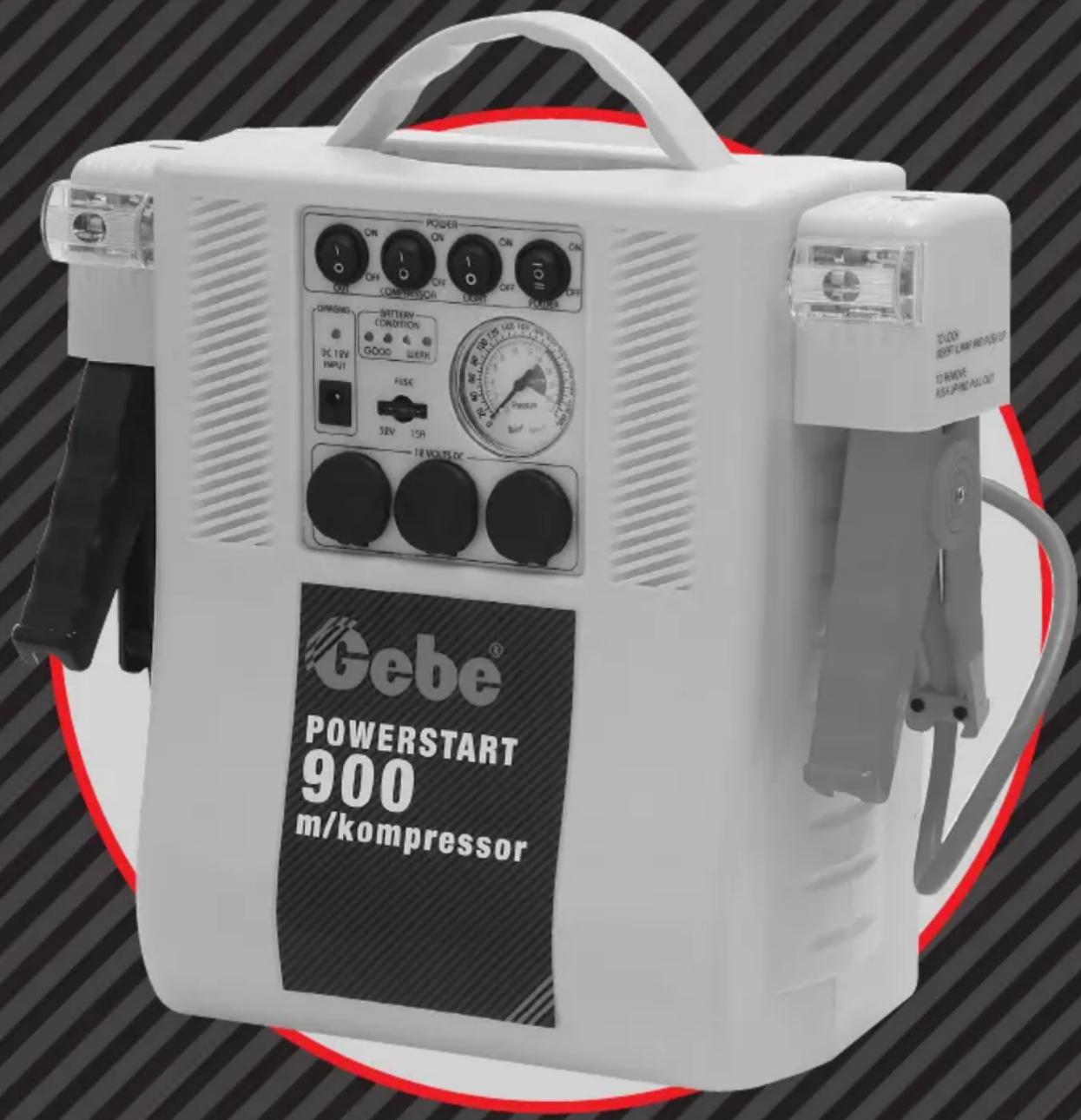

Powerstart 900

m/kompressor

VIKTIG!

Läs bruksanvisningen noga före användning och följ den.

TEKNISK DATA

MODEL 900

ART.NR: 560210

SPÄNNING 12V

BATTERIKAPACITET 15 Ah.

TOPPEFFEKT 900 Ah

HJÄLPSTARTEFFEKT 400 Ah

VIKT 16 KG

LADDARE

NÄTSPÄNNING 230V

FREKVENS 50Hz

EFFEKT 12V 500mA

UTRUSTNING

LADDARE

LADDNINGSKABEL MED CIGARETTUTTAGS-KONTAKT

KABEL TILL "BACKUP" STRÖM

2 ST ARBETSBELYSNING

KOMPRESSOR M/ASS. ADAPTERE

3 ST 12V ELUTTAG

FÖRORD

Vi tackar för ert val av hjälpstart. Denna bruksanvisning innehåller nödvändig information och viktiga anvisningar för effektiv, ekonomisk och säker drift. För att uppnå säker drift och lång livstid på hjälpstarten ber vi er om att läsa bruksanvisningen noga. Även för er egen säkerhet och hälsa. För ytterligare detaljer eller upplysningar, ta kontakt med närmaste återförsäljare eller importören.

Obs!

På grund av konstant forskning och utveckling förbehåller producent och importör sig rätten till att ändra specifikationer, utrustning och användning utan att meddela om det.

SÄKERHETSREGLER

1. SÄTT INTE PÅ TÄNDNINGEN FÖRE HJÄLPSTARTAREN ÄR TILLKOPPLAD.

2. Använd alltid skyddsglasögon medan du håller på med syrabaserade batterier.

3. Undvik kontakt med batterisyran. Får du batterisyra på huden tvätta av det ögonblickligen. Får du syra i ögonen, skölj ögat direkt och uppsök läkare.

4. Se till att koppla startkablarna till rätt polaritet. Röd klämma till (+) och svart klämma till (-). Fel kan utlösa batteriexplosion. För att undvika explosion koppla den svarta klämman (-) till gods(jord) på motorn. Koppla först till den röda och därefter den svarta klämman

5. Använd hjälpstarten i väl ventilerat utrymme. Rök inte eller var inte i närheten av andra lättantändliga gaser då batteriet själv utvecklar gaser när det blir utsatt för kraftig laddning. Det kan även bildas gnistor.

6. Se till så att inte den röda och svarta klämman vidrör varandra, då detta kan utveckla gnistbildning och klämmorna kan bli förstörda. Låt inte heller den röda klämman vidröra metalldelar på bilen. Det kan också bli gnistbildning och förstöra klämman.

7. Kan endast användas för 12V.

8. Denna enhet är endast avsedd som hjälpstart och kan på inga villkor ersätta ett bilbatteri.
9. Se till så att kontaktytorna är så rena som möjligt, då smutsiga och våta ytor kan förorsaka krypström.
10. Utsätt inte enheten för regn, snö eller områden med hög luftfuktighet, då detta kan förstöra enheten och orsaka strömstötar..
11. Låt inget barn använda eller hålla i någon del av enheten.
12. När enheten inte används bör den förvaras på ett torrt ställe. Låt den inte stå i solen, i närheten av värme eller på ett fuktigt golv/lokal.
13. Använd aldrig klämmorna om de är förstörda eller om isoleringen är borta.
14. Reparation av enheten får endast utföras av behörig elektromontör.

WARNING!

Elektriska stötar kan vara hälsofarliga. Ta aldrig på delar som inte är isolerade, när enheten används eller är tillkopplad.

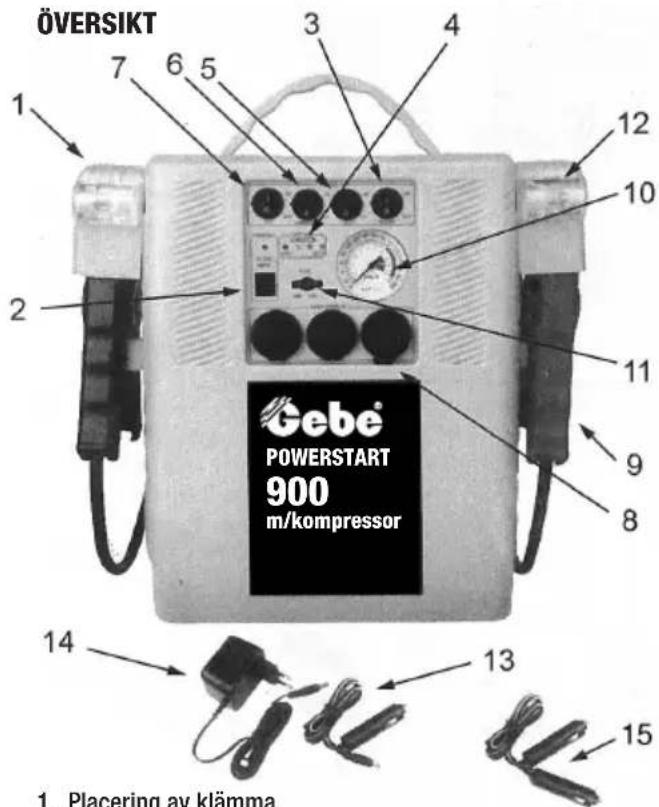

1. Placering av klämma
2. Laddningskontakt
3. På/Av
4. Indikatorlampa för batteristyrka
5. Strömbrytare för arbetsbelysning
6. Strömbrytare för kompressor
7. Strömbrytare för de tre 12V uttagen
8. 3 st 12V eluttag
9. Strömklämma
10. Lufttrycksmätare
11. Huvudsäkring (15A)
12. Arbetsbelysning
13. 12V laddningskabel med cigarettuttags-kontakt
14. 220V laddningsadapter
15. Kabel med 2 st cigarettuttags-kontakter ("Backup")

ANVÄNDNING AV HJÄLPSTARTAREN

Hjälpstartaren är tillverkad för att hjälpa motorfordon och båtar, som har 12V batteri, till att starta. Den kan också användas som nödstart till andra enheter som er 12V baserad (t.ex. elverk mm). Och som ström"backup" när du byter batteri i din bil.

1. Var säker på att tändningen på motorfordonet inte är påslagen.
2. Koppla till den röda klämman (+).
3. Koppla till den svarta klämman (-), men inte på minuspolen på batteriet.
4. Vrid tändningsbrytaren till tändning, vänta ca 2 minuter, så starta bilen.
5. Om batteriet är så tomt, så att instrumentbelysningen inte lyser, låt då hjälpstarten vara kopplad till batteriet i 10–20 minuter, innan det görs ett nytt försök att starta fordonet.
6. Om fordonet inte startar, vänta minst 3 minuter innan du försöker på nytt.
7. När fordonet går:
8. Koppla från den svarta klämman (-).
9. Koppla från den röda klämman (+).
10. Ta därefter bort hjälpstarten från fordonet.

VID ANVÄNDNING SOM "BACKUP" STRÖM

Nyare bilar har fler och fler elektroniska enheter monterade, med minnesfunktioner

som:

• Radio/CD/DVD inställningar
• Digital klocka
• Airconditioninställningar
• Kördator
• Stolinställning
• Motorprogrammeringen/styrningen.
  Dessa är inte alltid utrustade med eget backup system medan du byter batteri, därför följer det med en kabel med cigarette-tändar kontakt i bägge ändar. Den ena sätts i cigaretteändaren i bilen och den andre sätts i ena 12V uttaget på starchjälpen.

INDIKATORSLAMPOR FÖR BATTERISTYRKA

Helt grön lampa - Fulladdat

En grön lampa – God kapacitet

Gul lampa – Liten kapacitet, bör laddas

Röd lampa – Måste laddas

LADDNING VID ANVÄNDNING AV ADAPTERN

1. Se till så att brytaren på panelen står i läge "OFF"
2. Sätt först i kontakten till kabeln i laddningskontakten på hjälpestartaren. Sätt därefter laddningsadaptern i kontakten på väggen.
3. Låt hjälpstartaren stå och ladda i ca. 4 timmar. Du kan kontrollera laddningen med jämna mellanrum på indikatorlampene. Detta gör du genom att trycka in ON/OFF-brytaren, på hjälpstartaren.
4. Hjälpstartaren tar inte skada av om laddadaptern blir stående, då den stänger av laddningen automatiskt när batteriet är fullt. Den kan gott stå i laddadaptern hela tiden när den inte är i bruk då den kontrollerar tillständet på hjälpstartaren.

LADDNING VID ANVÄNDNING AV CIGARETTÄNDAR UTTAGE

1. Se till så att brytaren på panelen står i läge "OFF"
2. Koppla till ledningen som har en liten kontakt i ena änden och cigarettändar kontakt i andra änden.
3. Koppla först till laddningskontakten, därefter i cigarettändaren i bilen.

Denna laddningsform är inte lika effektiv som den stationära med laddningsadaptern, men tillräckligt för att få ström på batteriet igen.

SÄKRINGAR

Huvudsäkring 15A. (pos. 11)

Denna laddare/booster har en huvudsäkring placerad i frontpanelen. Om säkringen har gått, ta reda på orsaken och byt ut säkringen med en likadan. OBS! Max 15A. Det medföljer en reservsäkring med laddaren/boostern.

Säkring till cigarettuttags-kontakt

I varje cigarettuttags-kontakt finns det en 10A säkring.

Cigarettuttags-kontakten öppnas genom att skruva av toppen på kontakten. Om säkringen har gått, ta reda på orsaken och byt ut säkringen med en likadan. OBS! Max 10A.

VIKTIGT!

Byt aldrig en säkring som har gått med en som har högre amperestyrka än den leverantören/producenten har rekommenderat.

KOMPRESSOR

VIKTIGT!

Fyll inte på med för mycket luft. Följ producentens rekommendationer för enheten som skall fyllas med luft.

Låt kompressorn svalna om den används mer än 10 minuter.

ANVÄNDNING

1. Följ producentens rekommendationer för det som skall fyllas med luft. Detta för att undgå överfyllning med luft
2. Ta ut luftslangen, som finns i förvaringsfacket bak på kom pressorn, och koppla till enheten som skall blåsas upp. Använd eventuellt en av de medföljande adaptrarna (för tex madrass eller boll).
3. Sätt fast lässpaken på munstycket innan pumpningen börjar.
4. Sätt igång kompressorn med strömbrytaren (pos. 6) på frontpanelen. Huvudströmbrytaren (pos. 3) skall då vara i position ON.
5. Under tiden luftpåfyllning pågår, kontrollera lufttrycksmätar en (pos. 10) tills önskat lufttryck är uppnått. Slå av kom pressorn, och därefter huvudströmbrytaren.
6. Koppla sedan från luftslangen, som placeras i förvarings facket bak på kompressorn.

GARANTI

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Gisle Krigsvoll AB

B Jönssons v 4

S-302 41 Halmstad

försäkrar under eget ansvar att maskinen Produkt ....Starthjälp m/kompressor Märke ....Gebe Modell typ ....Powerstart 900

CE överensstämmer med följande norm EN60335-1, EN61000-3-11, EN61000-3-2, EN55014-1, EN55014-2 enl. bestämmelser och riktlinjerna i direktiv 98/37/EC, 89/336/EEC, 93/68/EEC, 73/23/EEC

Halmstad, 2004-10-06

andunmiquors

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

2004 © Gisle Krigsvoll AB

Art.no 560210
