BRUKSANVISNING QHC9625 Husqvarna-Electrolux

Fare for skade på produktet.

Fare for skade på produktet.

Denne funksjonen hindrer at koketoppen blir slätt på ved et uhell.

Aktivere barnesikringen

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, såvida de inte har tillsyn av någon person som är ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de blir varma.
• Om ytan är sprucken, stäng av hushållsapparaten för att undvika risken för elektriska stötar.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.

2. ⚠ SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING

Endast en behörig person får installera den här produkten.

• Avlägsna all paketering.
• Installera och använd inte produkten om den är skadad.
• Följ de installationsinstruktioner som följer med produkten.

- Minsta avständ till andra produkter ska beaktas.

- Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.

- Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.

- Skydda produktens botten mot ånga och fukt.

- Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

- Om produkten är installerad ovanför lådor måste utrymmet mellan produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera.

• Säkerställ att ett luftcirkulationsutrymme på 2 mm mellan arbetsytan och enhetens framsida upprätthålls. Garantin täcker inte skador som orsakats av brist på tillräckligt ventilationsutrymme.
• Produktens undersida kan bli het. Vi rekommenderar att en skyddsplåt monteras under produkten så att man inte kommer åt undersidan.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Alla elektriska anslutningar måste göras av en behörig elektriker.
• Produkten måste vara jordad.
• Produkten måste göras strömlös före alla rengöringsarbeten
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monte-

rade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.

• Kontrollera att ett skydd mot elektriska stötar är installerat.
• Dragavlasta kabeln
• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

2.2 Använd

WARNING

Risk för skador, brännskador eller elstötar föreligger.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Lämna inte produkten utan tillsyn under användning.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Stäng av kokzonen efter varje användningstillfälle. Lita inte på kastrullvarnaren.
• Använd inte produkten som arbets- eller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• Det kan stänka när du lägger livsmedel i het olja.

WARNING

Det finns risk för eldsvåda eller explosion.

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Använd olja, som kan innehålla ma- trester, kan orsaka brand vi lägre tem- peratur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

WARNING

Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

2.3 Skötsel och rengöring

WARNING

Risk för skador på produkten föreligger.

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.4 Avfallshantering

WARNING

Risk för kvävning eller skador.

- Kontakta kommunen för information om hur produkten kasseras korrekt.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.

3. PRODUKTBESKRIVNING

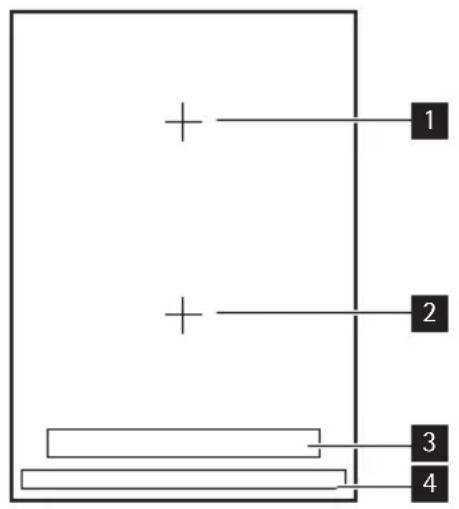

3.1 Allmän översikt

3.2 Beskrivning av kontrollpanelen

6 7 521 394 : 14 :88 14: STOP + GO ] - ! + 0 3 5 8 10 14 P 0 3 5 8 10 14 P 11

Använd touch-kontrollerna för att manövrera produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

touch-kontroll funktion
1	➊	För att aktivera och avaktivera produk-ten.
2	➌	För att låsa/låsa upp kontrollpanelen.
3	STOP+GO	För att aktivera och avaktivera STOP +GO-funktionen.
4		För att aktivera och avaktivera över-bryggningsfunktionen.
5	Värmelägesdisplay För att visa det inställda värmeläget.
6	Timerindikatorer för kokzoner-na	För att visa för vilka kokzoner tiden är in-ställd.
7	Timerdisplay För att visa tiden i minuter.
8		För att visa att uppräkningstimerfunktio-nen fungerar.
9		För att visa att nedräkningstimern eller signaluret aktiverats.
10	P	För att aktivera effektfunktionen.
11	+/-	För att öka eller minska tiden.
12		För att ställa in kokzonen.
13		För att ställa in timerfunktionen.
14	Inställningslist För inställning av värmeläge.

3.3 Värmelägesdisplayer

Display Beskrivning
0	Kokzonen är avstängd
1 - 14	Kokzonen är påslagen
u	Funktionen Varmhållning / STOPar aktiverad
A	Snabbuppvärmningen är aktiverad
P	Effektfunktionen är aktiverad
E + siffra	Felfunktion föreligger
= / √ -	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhållning / restvärme
L	Funktionslåset/Barnlåset är aktiverat
F	Kokkärlet är olämpligt eller för litet, eller inget kokkärl är placerat på kokzonen
-	Säkerhetsavstängningen är aktiverad

3.4 OptiHeat Control (3 stegs restvärmeindikering)

WARNING

Risk för brännskador på grund av restvärme!

OptiHeat Control visar nivån på restvärmen. Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp något av kokkärlets restvärme.

4. DAGLIG ANVÄNDNING

4.1 På och Av

Tryck på ⓚ1 sekund för att sätta på eller stänga av produkten.

4.2 Automatisk avstängning

Funktionen stänger av produkten automatiskt om:

• Alla stekzoner är avaktiverade 📄.
• du inte ställer in temperaturen efter produkten aktiverats.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en panna, en handduk osv.). Signalen ljuder några gånger och produkten avaktiveras. Ta bort föremålet eller rengör kontrollpanelen.
• Du avaktiverar inte en stekzon eller ändrar temperaturen. Efter 90 minuter tänds - och produkten avaktiveras. Ställ in stekzonen på Ⓞ före nästa användningstillfälle.

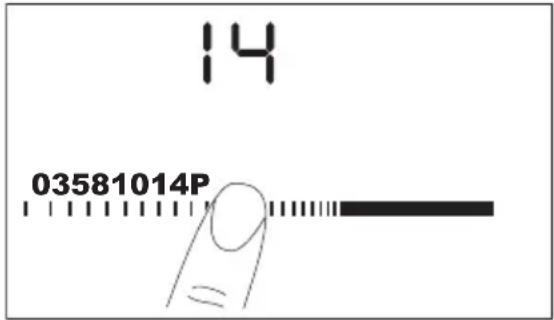

4.3 Värmeläge

Tryck på det önskade värmeläget på kontrollpanelen. Flytta fingret längs med kontrollpanelen för att ändra inställning. Släpp inte förrän det rätta värmeläget är inställt. Displayen visar värmeläget.

14 03581014P

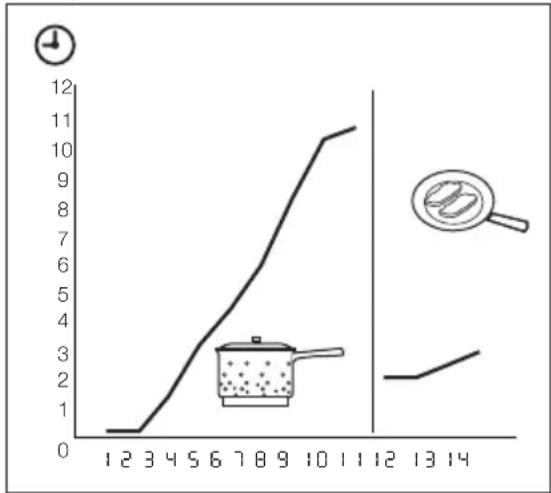

4.4 Automax

Du kan uppnå önskat värmeläge snabbare om du aktiverar funktionen Automax. Funktionen ställer in det högsta värmeläget under en viss tid (se diagrammet) och sänker sedan värmen till valt läge. Starta funktionen Automax för en kokzon:

1. Tryck på P syns på displayen).

2. Tryck direkt på önskat värmeläge. Efter 3 sekunder syns Ⓗ på displayen. Stoppa funktionen genom att ändra värmeläge.

Effektfunktionen gör mer effekt tillgänglig för induktionskokzonerna. Effektfunktionen är aktiv i maximalt 10 minuter Därefter ställs induktionszonen automatiskt in på värmeläge 14. För att aktivera funktionen, tryck på P , varpå tänds. För att inaktivera funktionen, tryck på ett värmeläge 1 - .14

4.6 Överbryggningsfunktion

Överbryggningsfunktionen kopplar ihop två kokzoner till en gemensam zon. Ställ först in värmeläget för en av kokzonerna. Sätt på överbryggningsfunktionen genom att trycka på ⚙]. Ställ in eller ändra värmeläget med någon av inställningslisterna. Stäng av överbryggningen genom att trycka på ⚙]. Kokzonerna fungerar nu oberoende av varandra.

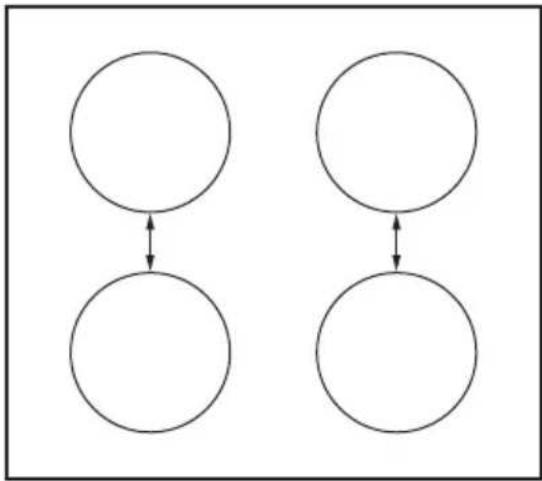

4.7 Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se illustrationen). Effektfunktionen ökar effekten till den maximala nivån för en kokzon i paret. Effekten i den andra kokzonen reduceras automatiskt. Värmeläget för den

reducerade kokzonen ändras mellan två nivåer.

4.8 Timern

Nedräkningstimern.

Använd nedräkningstimern för att ställa in hur länge kokzonen ska vara igång vid enbart detta tillagningstillfälle.

Ställ in nedräkningstimern efter valet av kokzon.

Timerfunktionen kan väljas för kokzoner som är aktiva och har värmeläget inställt.

• Så här anger du kokzon:tryck på om och om igen tills indikatorn för den önskade kokzonen visas.
  När funktionen aktiverats tänds 🔒.
• Så här aktiverar du nedräkningstimern: Tryck på + på timern för att ställa in tiden (00 - 99 minuter). När indikeringen för kokzonen börjar blinka långsammare räknas tiden ned.
• För att se återstående tid: välj kokzonen med ⚠️. Kokzonens indikering börjar blinka snabbt. På displayen visas den återstående tiden.
• Så här ändrar du nedräkningstimern: välj kokzonen med ⚙️ tryck på eller —
• Avaktivera Nedräkningstimern: välj kokzonen med ⚫. Tryck på — Den återstående tiden räknas ner till 00. Kokzonens indikering slocknar.

När tiden gått ut ljuder en signal och 00 blinkar. Kokzonen avaktiveras.

• Avaktivera ljudet: tryck på

Uppräkningstimern

Använd Uppräkningstimern för att över- vaka hur länge kokzonen är i drift.

- Val av kokzon (om flera kokzoner är aktiva): tryck på ⚙️ om och om igen tills indikatorn för den önskade kokzonen visas.

När funktionen aktiverats tänds 🔔.

- Aktivera Uppräkningstimern:

Tryck på ⚠️

Symbolen släcks och tänds.

• För att se hur länge kokzonen är igång:ställ in kokzonen med ⚙️. Kokzonens indikering börjar blinka snabbt. På displayen visas tiden som kokzonen är igång. På displayen visas tiden för den kokzon som är aktiv längst.
• Avaktivera Uppräkningstimern: välj kokzonen med och peka på eller — för att avaktivera timern. Symbolen släcks och fänds.

När två Timerfunktioner är igång samtidigt visas Uppräkningstimern först på displayen.

Minuttimern.

Timern kan användas som signalur när kokzoner inte används. Tryck på ⏻ . Tryck på + eller - på timern för att ställa in tiden. När tiden gått ut ljuder en signal och 00 blinkar.

- Så här stänger du av ljudet: tryck på

4.9 STOP+GO

Funktionen STOP ställer in alla påslagna kokzoner på det lägsta värmeläget - Håll värmen (u).

När ^STOP + GO är igång kan du inte ändra värmeläget.

Funktionen STOP + stoppar inte timerfunktionen.

- För att aktivera denna funktion, tryck STOP + GO . Symbolen tänds.

- För att avaktivera denna funktion, tryck på STOP + GO . Det tidigare inställda värmeläget tänds.

4.10 Lås

Du kan låsa kontrollpanelen, men inte Ⓘ. Funktionen förhindrar oavsiktliga ändringar av värmeläget. Ställ först in värmeläget.

För att starta denna funktion, tryck på 📁. Symbolen 📊tånds i 4 sekunder. Timern förblir på.

För att stoppa denna funktion, tryck på ⚠. Det tidigare inställda värmeläget tänds.

När du stänger av produkten stängs även denna funktion av.

4.11 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

För att aktivera Barnlåset

• Sätt på hällen med strömbrytaren ①. Ställ inte in värmeläget.
• Tryck på i 4 sekunder. Symbolen tänds.
• Stäng av hällen med ①.

För att inaktivera Barnlåset

• Sätt på hällen med strömbrytaren Ⓐ. Ställ inte in värmeläget. Tryck på i 4 sekunder. Symbolen ⏻ tänds.

- Stäng av hällen med ①

För att inaktivera Barnlåset för ett enstaka tillagningstillfälle

- Sätt på hällen med strömbrytaren Ⓙ. Symbolen Ⓛ tänds.

• Tryck på i 4 sekunder. Ställ in ett värmeläge inom 10 sekunder. Hällen kan nu användas.
• När du stänger av hällen med Ⓘ aktiveras Barnlåset igen.

4.12 OffSound Control (Avaktivering och aktivering av ljud)

Tryck på ① i 3 sekunder. Displayerna tänds och släcks. Tryck på ⚠ i 3 sekunder. Ⓞtänds, och ljudet är nu på. Tryck på + . ⓣtänds, och ljudet är nu avstängt.

När denna funktion är aktiv kan du höra ljud när:

• du trycker på ①
• signaluret ringer
• nedräkningstimern ringer
• du lägger något på kontrollpanelen.

Tryck på ① i 3 sekunder. Displayerna tänds och släcks. Tryck på ② i 3 sekunder. ③ tänds, eftersom ljudet är avstängt. Tryck på + . ④ tänds. Ljudet är nu på.

5. RÅD OCH TIPS

Använd induktionskokzonerna med lämpliga kokkärl

5.1 Kokkärl för induktionskokzoner

För induktionskokzoner genereras värme mycket snabbt i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärlsmaterial

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om ...

• ... Lite vatten mycket snabbt kokar upp på en kokzon som är inställd på det högsta värmeläget.
• ... En magnet fastnar på kokkärlets botten.

Kokkärlets botten skall vara så tjock och plan som möjligt.

Ställ kokkärlet på korset som är markerat på kokytan. Täck korset helt. Den magnetiska delen av kokkärlets botten ska vara minst 125 mm. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten. Du kan använda ett stort kokkärl på två kokzoner samtidigt.

5.2 Ljud under användning

Om du hör

• knackande ljud: Är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• vinande ljud: Använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande ljud: Använder du höga effektnivåer.
• klickande ljud: Beror detta på elektriska omkopplingar.
• Visslande, surrande ljud: Beror detta på att fläkten är i drift.

Dessa ljud är normala och innebär inte att något är fel.

5.3 Spara energi

Så här sparar du energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Sätt kokkärl på kokzonen innan den slås på.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

Kokzonens effektivitet

Kokzonens effektivitet är beroende på diametern av kokkärlet. Kokkärl med en mindre diameter än minimum mottager endast en del av den värme som genereras av kokzonen. För minimumdiameter se det Tekniska Informationskapitlet.

5.4 Öko Timer (Eco Timer)

För att spara energi stängs kokzonen av tidigare än med en nedräkningstimer. Hur mycket uppvärmningstiden reduceras beror på tillagningsnivå och tillagningstid.

5.5 Exempel på olika typer av tillagning

Relationen mellan värmelägets och kokzonens förbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens effektförbrukning. Det betyder att kokzonen med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast avsedda som vägledning.

Värme läge	Använd för: Tid Tips Nominell		effektför-brukning
1	Håll maten som du till- agat varm	efter behov Lägg ett lock på ett kokkärl		3 %
1 - 3	Hollandaisesås, smält-ning av: smör, chok-lad, gelatin	5 - 25 min Rör om då och då 3 – 8 %
1 - 3	Stanning: fluffiga ome-letter, äggstanning	10 - 40 min Tillaga med lock 3 – 8 %
3 - 5	Småkoka ris och mjölkrätter, värma fär-diglagade rätter	25 - 50 min Minst dubbelt så mycket vätska som ris, rör om mjölkba-serade rätter under tillagningen		8 – 13 %
5 - 7	Ångkoka grönsaker, fisk, kött	20 - 45 min Tillsätt några mats-kedar vätska		13 – 18 %
7 - 9	Ångkoka potatis 20 - 60 min Använd max. 1⁄4 liter vatten till 750 g pota-tis			18 – 25 %
7 - 9	Tillaga större mängder mat, stuvningar och soppor	60 - 150 min	Upp till 3 l vätska plus ingredienser	18 – 25 %
9 - 12	Lätt stekning: schnit-zel, cordon bleu, kot-letter, kroketter, korv, lever, redning, ägg, pannkakor, munkar	efter behov Vänd efter halva ti-den		25 – 45 %
12 - 13	Kraftig stekning, pota-tiskroketter, biff	5 - 15 min Vänd efter halva ti-den		45 – 64 %
14	Koka vatten, koka pasta, bryna kött (gulasch, grytstek), frite-ra pommes frites			100 %
P	Koka stora mängder vatten. Effektfunktionen är aktiverad.

6. UNDERHÅLL OCH RENGÖRING

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

WARNING

Vassa föremål och repande rengöringsmedel skadar hällen Av säkerhetsskäl får produkten inte rengöras med ång- eller högtryckstvätt.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.

- Avlägsna när produkten är till-räckligt sval:kalkavlagringsringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.
2. Torka sedan produkten torr med en ren duk.

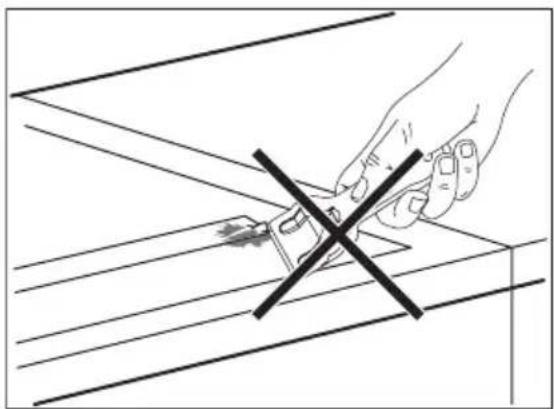

WARNING
Glasskiva

• Använd inte skrapan eller vassa föremål för att rengöra glasskivan och utrymmet mellan den och glaskerami-ken. Glasskivan är fäst i keramikplattan.
• Sätt inte grytor på glasskivan.
• Se till att pannorna och grytorna inte vidrör glasskivan.

7. FELSÖKNING

Problem Möjlig orsak och åtgärd
Det går inte att aktivera eller använda produkten.	Du har tryckt på 2 eller flera touch-kontroller sam-tidigt. Tryck bara på en touch-kontroll.Det finns vatten eller fettstänk på kontrollpanelen.Rengör kontrollpanelenAktivera produkten igen och ställ in värmeläget inom 7 sekunder.Barnlåset eller låset eller funktionen STOP+GO är aktiverad. Se avsnittet Daglig användning.
En ljudsignal avges när produkten är avstängd.	Du har satt något på en eller flera touch-kontroller.Ta bort föremålet från touch-kontrollerna.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund. Kontakta vår serviceavdel-ning om kokzonen borde vara varm.
Värmeläget ändras mel-lan två värmelägen.	Effektregleringen är aktiverad. Se avsnittet om ef-fektreglering.
En ljudsignal avges och produkten aktiveras och avaktiveras igen. Efter 5 sekunder avges en ny ljudsignal.tänds	Du satte något på ⒶTa bort föremålet från touch-kontrollen.Den automatiska avstängningen har aktiverats. Avaktivera produkten och aktivera den igen.
tänds	Inget kokkärl på kokzonen. Ställ ett kokkärl på kokzonen.Kokkärlet är olämpligt att använda. Använd rätt typ av kokkärl.Diametern på kokkärlets botten är för liten för kokzonen. Flytta kokkärlet till en mindre kokzon.
och en siffra tänds.	Det har uppstått ett fel på produkten.Koppla bort produkten från elnätet några minuter. Ta ur eller koppla från säkringen i husets/lägenhetens säkringsskåp. Anslut igen. Om tänds igen ber vi dig kontakta vår serviceavdelning.
tänds	Det har uppstått ett fel på produkten eftersom ett kokkärl har kokat torrt. Skyddet mot att kokkärl blir för heta för kokzonen har aktiverats. Den automatiska avstängningen har aktiverats.Inaktivera produkten. Ta bort det heta kokkärlet. Aktivera kokzonen igen efter cirka 30 sekunder. Om slocknar på displayen kan restvärmeindikatorn vara kvar. Låt kokkärlet kallna tillräckligt och kontrollera i avsnittet "Kokkärl för induktionskokzoner" att det är lämpligt att använda.
Det hörs inget ljud när du trycker på touch-kontrollerna.	Ljudsignalerna är avaktiverade.Aktivera ljudsignalerna (se Slå på och av ljudsignaler).

Kontakta återförsäljaren eller Kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Uppge data från typskylten, koden med tre siffror/bokstäver för glaskeramiken (den sitter i hörnet på hällen) och det felmeddelande som visas.

Om du har hanterat hällen på fel sätt och måste tillkalla en servicetekniker från vår kundtjänst eller din återförsäljare är detta besök inte kostnadsfritt, inte heller under garantitiden. Anvisningar för kundservice och garantivillkor finns i garantihäftet.

8. INSTALLATION

WARNING

Se säkerhetsavsnitten.

8.1 Inbyggnadsprodukter

- Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

Om du använder tillvalsramen C-FRAME ska du först läsa anvisningarna som med-

följer ramen innan du monterar produk- ten.

8.2 Nätkabel

• Produkten är försedd med en nätkabel.
• Om nätkabeln skadats måste den bytas ut mot en specialkabel (typ H05BB-F Tmax 90 °C; eller högre). Kontakta din lokala servicestation.

8.3 Sätta fast tätningen.

• Rengör kanterna på urtaget i bänkskivan.
• Sätt fast tätningslisten runt den nedre kanten på produkten längs ytterkanten

på glaskeramiken. Dra inte ut den. Låt ändarna vara kvar i mitten av ena sidan. När du skurit den i lagom längd (lägg till några mm) trycker du samman de två ändarna.

8.4 Montering

• Täta mellanrummet mellan arbetsytan och glaskeramiken med silikon.
• Häll lite vatten med handdiskmedel på silikonet.

- Dra av överflödigt silikon med skrapan.

8.5 Installation av mer än en produkt

Ytterligare delar: anslutningslist(er), värmebeständigt silikon, gummistycke, tättningslist.

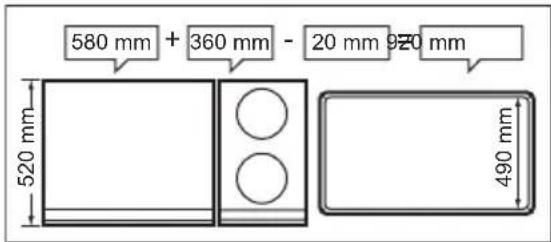

580 mm + 360 mm - 20 mm 920 mm 520 mm 490 mm

Installation av mer än en produkt

Använd bara särskilt värmebeständigt silikon.

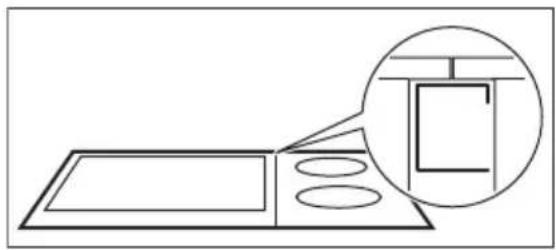

Arbetsytans urtag

Avständ från väggen: minst 50 mm Djup: 490 mm

Bredd: lägg samman bredden på alla produkterna som ska byggas in och dra ifrån 20 mm (se även "Översikt över alla produktbredder")

1. Rita upp måtten för arbetsytans ur- tag och såga ut den.
2. Lägg produkterna en i taget på en mjuk yta, till exempel en filt, med botten uppåt.
3. Sätt tätningslisten runt den nedre kanten på produkten längs ytterkan- ten på glaskeramiken.
4. Skruva löst i fixeringsplattornas skruvar i de rätta hålen i skyddshöljet.

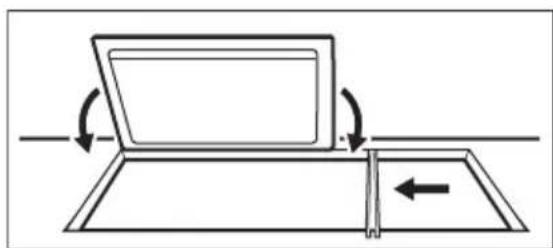

5. Lägg den första produkten i arbetsytans urtag. Lägg anslutningslisten i arbetsytans urtag och skjut upp den mot produkten.

1. Skruva löst i fixeringsplattornas skruvar från undersidan av arbetsytan och på anslutningslisten.

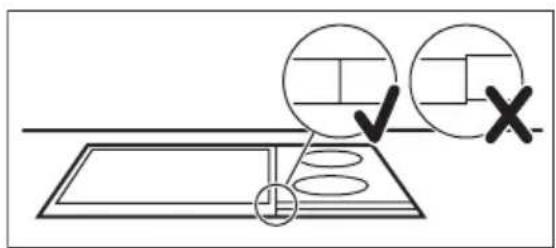

2. Lägg den efterföljande produkten i arbetsytans urtag. Kontrollera att produkternas frontsidor är på samma nivå.

3. Dra åt fixeringsplattans/fasthållningsgreppens skruvar.

4. Täta mellanrummet mellan arbetsytan och produkterna och mellan produkterna med silikon.

5. Häll lite vatten med handdiskmedel på silikonet.

6. Tryck gummistycket med viss kraft emot glaskeramiken och rör den långsamt över ytan.

1. Rör inte silikonet förrän det har blivit hårt. Detta kan ta ungefär en dag.

2. Avlägsna försiktigt överblivet silikon med ett rakblad.

3. Rengör glaskeramiken ordentligt.

9. TEKNISK INFORMATION

Model QHC9625 Prod.Nr. 941 560 817 Typ 55 FED 02 AU 220 - 240 V 50 - 60 Hz Induction 3,7 kW Made in Switzerland Ser.Nr. .... 3,7 kW HUSQVARNA - ELECTROLUX

Effekt för kokzonerna

Kokzon Nominell ef-fekt (max värmeläge) [W]	Effektfunk-tion aktive-rad [W]	Effektfunk-tionens maxi-mala varak-tighet [min]	Minsta kok-kärlsdiameter [mm]
Mitten bak - 210 mm	2300 W 3200 W 10 125
Mitten fram - 210 mm	2300 W 3200 W 10 125

10. MILJÖSKYDD

Återvinn material med symbolen ⚠ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
