BRUKSANVISNING RC9011B1 LG

Bruks-och skötselanvisningar

Läs bruks- och skötselanvisningarna noga innan du börjar använda torktumlaren.

Spara anvisningarna för den händelse att du behöver läsa dem igen.

Anteckna torktumlarens modellnamn och serienummer. Du

behöver dessa uppgifter när du kontaktar kundservice.

Håndbok

LG Tørketrommel (26P\~51P)

LG Tumlaren har 9.0kg / 8.0kg kapacitet vilket är en ultra stor kapacitet

Låg energiförbrukning

Energi sparas med hjälp av modern teknik i torksystemet och genom att optimera uppvärmningen. Detta innebär verkliga besparingar.

Kortare torktid

Kortare torktid tack vare en effektiv luftströmningsmekanism och ett optimerat värmeelement.

Innovativ ljuddämpning

Lägre ljudnivå tack vare ljudabsorptions- och avskärmningsteknik.

Lätt att använda

Kontrollpanel med stor LED-display och funktionsknappar.

Innehållsförteckning

Ovriga tips för smart användande 19

Felsökning 21

Tekniska data.... 23

Garanti 24

S

äkerhetsanvisningar

Följ säkerhetsanvisningarna för att minska risken för elchock, brand och andra person- eller egendomsskador vid användning av torktumlaren.

WARNING

Om anvisningar märkta med "varning" inte följs kan det leda till allvarlig skada eller dödsfall.

Förbjudna åtgärder!

- Att inte jorda kan leda till haveri eller en elektrisk chock.

Om torktumlaren inte jordas är det risk för kortslutning eller elektrisk stöt.

- Skada inte nätsladden och placera inte tunga föremål på den.

Fara för eldsvåda och elektrisk stöt vid defekt strömkabel.

- Sätt inte i kontakten mer flera andra Strömkablar, kopplade till andra maskiner. Använd inte förlängningskabel eller grenkontakt.

Extrem värme vid uttaget kan leda till eldsvåda.

- T a inte i sladden eller strömbrytaren med blöta händer.

Det kan ge elektrisk stöt.

- Låt endast behörig tekniker ta isär och reparera torktumlaren.

Fara för kortslutning, eldsvåda och elektrisk stöt.

- Håll i kontakten, inte i sladden, när du ska dra ut nätsladden ur eluttaget.

Det kan orsaka ledningsbrott som i sin tur kan orsaka stark värmeutveckling eller välla eldsvåda.

- Placera torktumlaren på avständ från elspisar, levande ljus och andra brandfarliga föremål.

Det kan göra att vissa delar smälter eller vålla eldsvåda.

- T orka bort smuts och fläckar på kontakten och sätt i den ordentligt i eluttaget.

Smuts och dålig anslutning kan vålla eldsvåda.

- Använd inte nätsladdar, kontakter eller eluttag som är skadade.

Fara för eldsvåda och elektrisk stöt.

- Se till att inte rättor eller husdjur skadar torktumlaren.

Husdjur kan dö av elektrisk stöt och apparaten kan bli skadad.

- Installera eller förvara inte torktumlaren på en plats där den exponeras för väder och vind.

Fara för elektrisk stöt, eldsvåda, funktionsfel och andra skador.

- Använd inte skruvmejsel eller andra vassa föremål till att trycka in knappar.

Fara för elektrisk stöt.

- Använd inte skarvsladd eller grenkontakt för anslutning till eluttag.

Fara för elektrisk stöt och brandfara.

- ATorka inte artiklar som har rengjorts i, tvättats i, doppats i eller fått stänk av brännbara eller explosiva ämnen (t ex vax, olja, färg, bensin, avfettningsmedel, fotogen etc)

Explosionsrisk och brandfara.

- Stänk inte vatten på torktumlaren.

Fara för elektrisk stöt och brandfara.

- T umla inte plagg som exponerats för matolja eller brandfarliga produkter som bensin, vax, fett osv.

Fara för giftiga gaser, skadade delar, explosion eller eldsvåda.

- Dra ut nätsladden ur eluttaget när du rengör torktumlaren och när du inte använder den.

Vatten och smuts kan orsaka elektisk stöt.

- Se till att det inte finns kackerlackor eller andra insekter i det utrymme där torktumlaren är installerad.

Husdjur kan dö av elektrisk stöt och apparaten kan bli skadad.

- Låt inte barn eller husdjur leka på eller i torktumlaren.

Barn kan falla ned och skada sig. Husdjur eller barn kan skadas av roterande delar eller kvävas inne i trumman.

- Demontera luckan och kapa nätsladden innan du kasserar torktumlaren så att framtida användning omöjliggörs.

Kan skada strömkabeln och ge kortslutning.

- Se till så att småbarn inte leker med torktumlaren.

Barn kan falla ned och skada sig. Husdjur eller barn kan skadas av roterande delar eller kvävas inne i trumman.

- Om torktumlaren får ström via skarvsladd eller strömaggregat ska de placeras så att de inte utsätts för sprutande vatten eller fukt.

Fara för elektrisk stöt, eldsvåda, funktionsfel och andra skador.

- Textilier med fläckar av matolja eller vegetabilisk olja är en brandfara och bör inte torkas i torktumlaren.

Explosionsrisk och brandfara.

- Textilier som tidigare har utsatts för bensin, rengöringsmedel eller andra lättantändliga eller explosiva ämnen – i samband med tvätt/rengöring, genom spill eller på annat sätt – bör inte torkas i torktumlaren.

Explosionsrisk och brandfara.

- Artiklar som tidigare har tvättats i eller som har fått stänk av bensin, lösningsmedel för torrtvätt eller andra brandfarliga eller explosiva ämnen ska inte torkas i en torktumblare.

Explosionsrisk och brandfara.

- Lägg inte plastföremål som duschmössor eller blöjbyxor i torktumlaren.

Explosionsrisk och brandfara.

- Om torkaren är placerad på en matta kan viss skada orsakas av ventilationsluften.

Explosionsrisk och brandfara.

Följande anvisningar hjälper dig genom de första installationsstegen.

Observera att varje avsnitt i denna bruksanvisning innehåller viktig information om hanteringen och användningen av torktumlaren och att du måste läsa igenom hela bruksanvisningen innan du installerar eller använder maskinen. Var noga med att följa anvisningarna i all text märkt med "varning" respektive "anmärkning". Installationsanvisningarna är avsedda att användas av kvalificerade installatörer. Läs samtliga installationsanvisningar noga.

Säkerhetsinformation

Risk förskada

Torktumlaren är mycket tung. Försök inte att lyfta den ensam!

Lyft inte torktumlaren i någon utskjutande del (t.ex. ratten eller luckan)

- den kan gå av

Snubbelrisk

Nedhängande slangar och sladdar utgör en snubbelrisk. Fäst upp lösa slangar och sladdar.

Kontrollera att torktumlaren inte har skadats undertransporten.

Anslut inte torktumlaren om den har synliga skador. Kontakta din försäljare på orten om du inte är säker. Töm alltid torktumlaren helt innan du transporterar den.

Torktumlaren ska inte placeras i närheten av gashäll, gasspis, gaselement eller gasgrill eftersom lågor från brännarna kan skada torktumlaren. Om torktumlaren installeras under en arbetsbänk, måste det finnas 15 cm luftspalt runt om torktumlaren så att utloppsluften kan cirkulera. Denna luftcirkulation är viktig för kondenseringen av vatten under tumling.

Om du installerar torktumlaren bredvid eller ovanpå tvättmaskinen, måste separata nätkontakter och eluttag användas.

Använd inte grenkontakt eller skarvsladd. Du kan placera torktumlaren ovanpå tvättmaskinen för att spara plats. Staplingssats finns att köpa.

Tvättpelare

LG torktumlare kan placeras ovanpå en frontmatad tvättmaskin och säkras med en staplingssats (se nästa sida), Denna installation måste utföras av en kvalificerad installatör så att både tvättmaskinen och torktumlaren blir rätt installerade. Om detta arbete utförs slarvigt kan torktumlaren falla ned. Vissa tvättmaskinsmodeller är avsedda för pelarinstallation med matchande torktumlare och det är därför viktigt att rådfråga en erfaren installatör.

⚠ SÄKERHETSINFORMATION

SÄKERHETSINFORMATION – elsladd

För de flesta modeller rekommenderar vi att maskinen ansluts till ett separat eluttag, det vill säga ett eluttag avsett endast för maskinen utan andra apparater eller grenuttag anslutna. Se bruksanvisningen under Tekniska specifikationer.

Överbelasta inte vägguttagen. Överbelastade vägguttag, lösa eller skadade vägguttag, förlängningssladdar, slitna elsladdar och skadad/sprucken kabelisolering kan orsaka elektrisk stöt eller eldsvåda. Kontrollera sladdar och kontakter med jämna mellanrum. Om du upptäcker att kontakterna eller sladdarna är skadade eller slitna, dra ur kontakten och använd inte maskinen. Kontakta en auktoriserad servicetekniker för byte av den skadade/slitna sladden eller kontakten. Skydda elsladden mot belastning och se till så att den inte blir tvinnad, klämd eller att någon trampar på den. Kontrollera särskilt stickkontakter, vägguttag och maskinens sladdfäste.

Denna maskin måste jordas. Vid maskinfel minskar jordningen risken för elchock genom att tillhandahålla en väg för strömmen med minsta möjliga motstånd. Maskinen är försedd med en sladd med en jordledare och en jordningskontakt. Kontakten måste anslutas till ett eluttag som är korrekt installerat och jordat i enlighet med lokala lagar och bestämmelser.

EXTRA JORDNING

Vissa lokala lagar kan kräva separat jordning. I sådana fall måste den erforderliga extra jordledaren, klämma och skruv köpas separat.

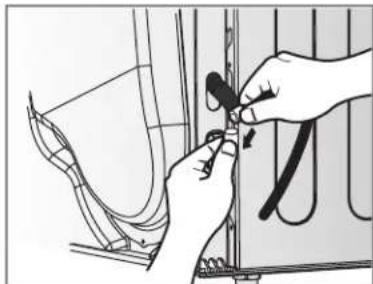

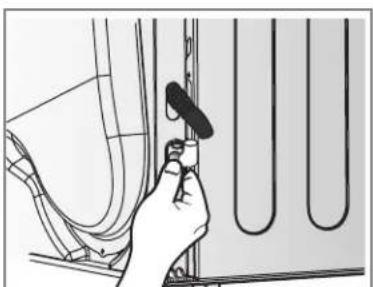

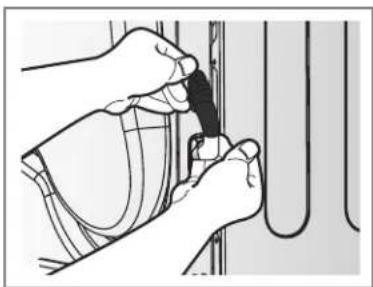

Dränering av kondenserat vatten

Tumlaren kan dänera vatten utan att avge vatten till vattenbehållaren. Vattnet pumaps direct ut ur tumlaren.

Notera

För bättre torkning säkerställ att avståndet mellan apparat och vägg är det rätta.

Vägg 30cm-50cm

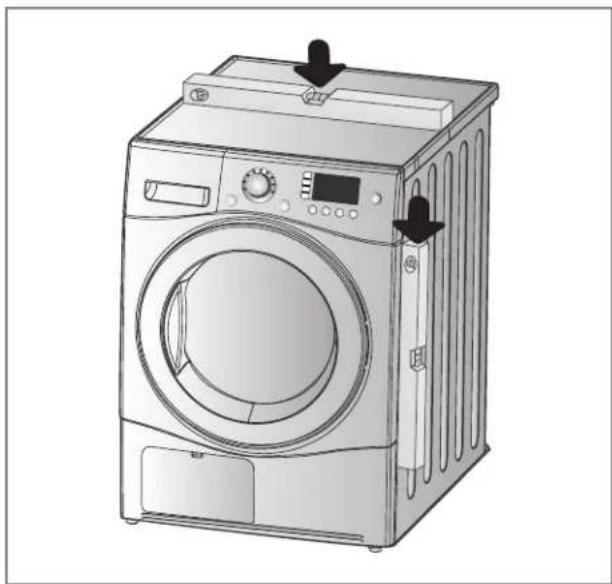

Tillbehör för stapling

För att stapla denna torkare på en LG tvättmasking måste en LG-stapelsats användas.

Torkare Tvättmaskin Torkare Tvättmaskin

Mått på tvättmaskinens översida

Utformning		600 mm550 mm
	[W330]	[WYT]

- Använd stapelfästen i enlighet med din tvättmaskins övre del.

För att fästa denna torktumlare på en LG tvättmaskin, måste du köpa LGs staplingskit, som är anpassat för LG tvättmaskinens övre del.

Se till att torktumlaren står vågrätt

Justerbara fötter SänkHöj Justerbara fötter Justerbara fötter

1. Undvik onödigt hög ljudnivå och vibrationer genom att se till att torktumlaren står vägrätt.

Placera torktumlaren på ett stadigt och plant underlag. Torktumlaren får inte installeras i utrymmen där det droppar vatten som fryser eller i närheten av brandfarligt material.

1. Höj respektive sänk de justerbara fötterna på torktumlarens framsida så att torktumlaren står vågrätt.

Vrid medurs för att höja och moturs för att sänka fötterna till dess att torktumlaren står stadigt.

* Kontrollera att torktumlaren står vågrätt Kontrollera att torktumlaren står vågrätt genom att pressa ned torktumlarens övre hörn. Om torktumlaren vickar när du pressar ned ett hörn justerar du motsvarande fot. Kontrollera alla fyra hörnen.

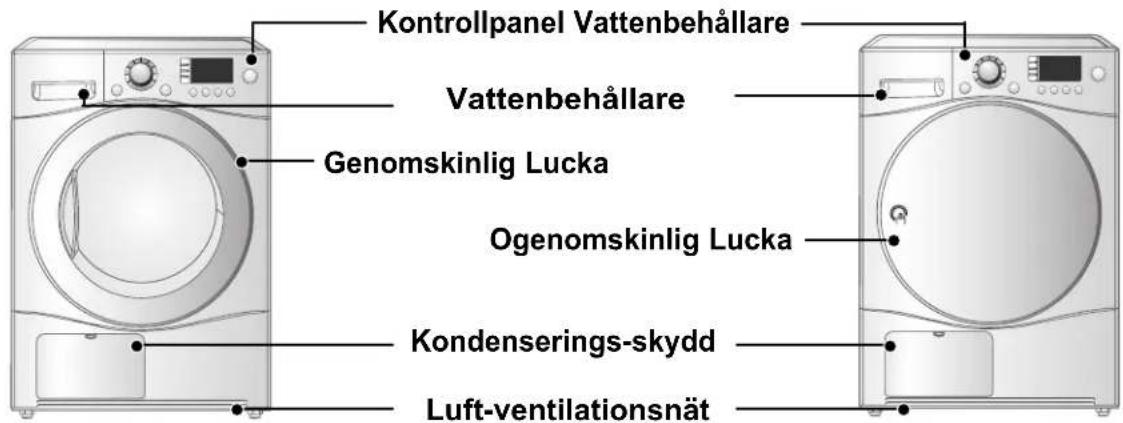

U

tseende & design

■ RC9011A/B/C RC9011A1/B1/C1

Kontrollpanel Vattenbehållare Vattenbehållare Genomskinlig Lucka Ogenomskinlig Lucka Kondenserings-skydd Luft-ventilationsnät

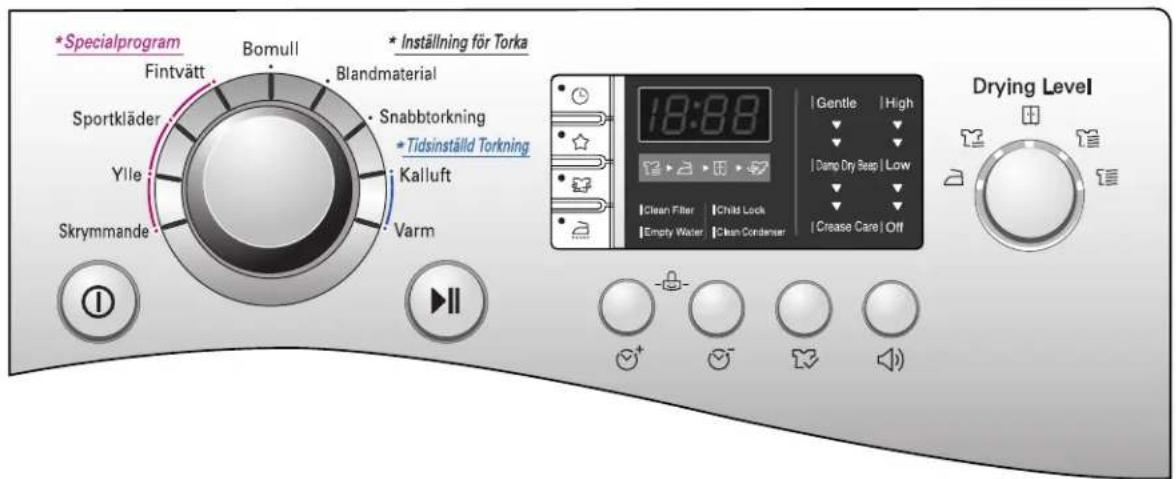

- Kontrollpanel

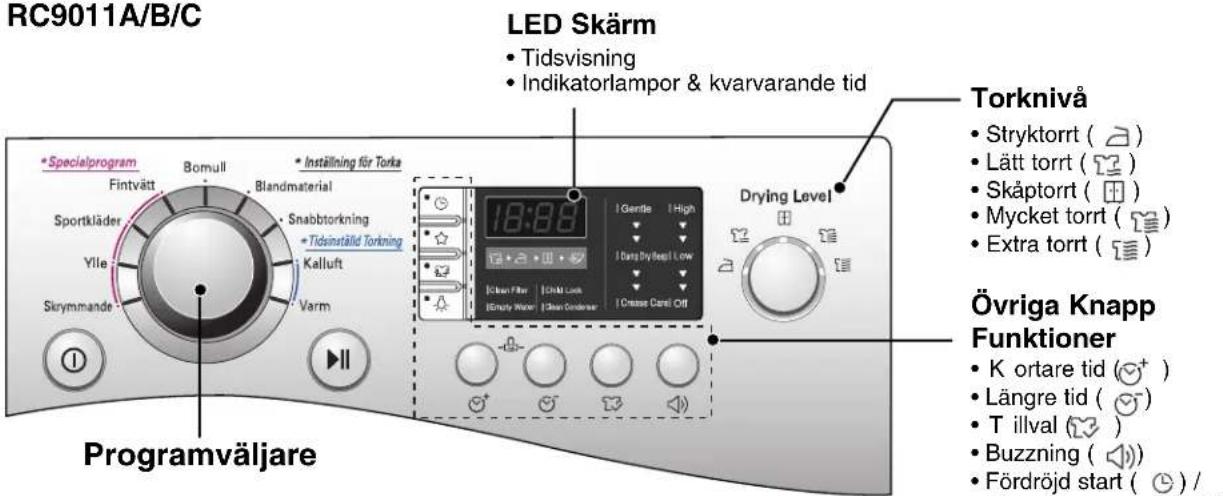

RC9011A/B/C

RC9011A/B/C LED Skärm • Tidsvisning • Indikatorlampor & kvarvarande tid • Specialprogram Bomull Inställning för Torka Fintvätt Blandmaterial Snabbtorkning • Tidsinställd Torkning • Kalluft Skrymmande Varm Programväljare 18:88 Gentle | High Drying Level • Clean Filter | Clean Lock • Empty Water | Clean Condenser • Crease Carel Off Torknivå • Stryktorrt ( 📁 ) • Lätt torrt ( 📋 ) • Skäptorrt ( 📄 ) • Mycket torrt ( 📇 ) • Extra torrt ( 📃 ) Övriga Knapp Funktioner • K ortare tid ( 🌐 + ) • Längre tid ( 🌐 ) • T illval ( 🌐 ) • Buzzning ( 🌐 ) • Fördröjd start ( 🐅 ) /

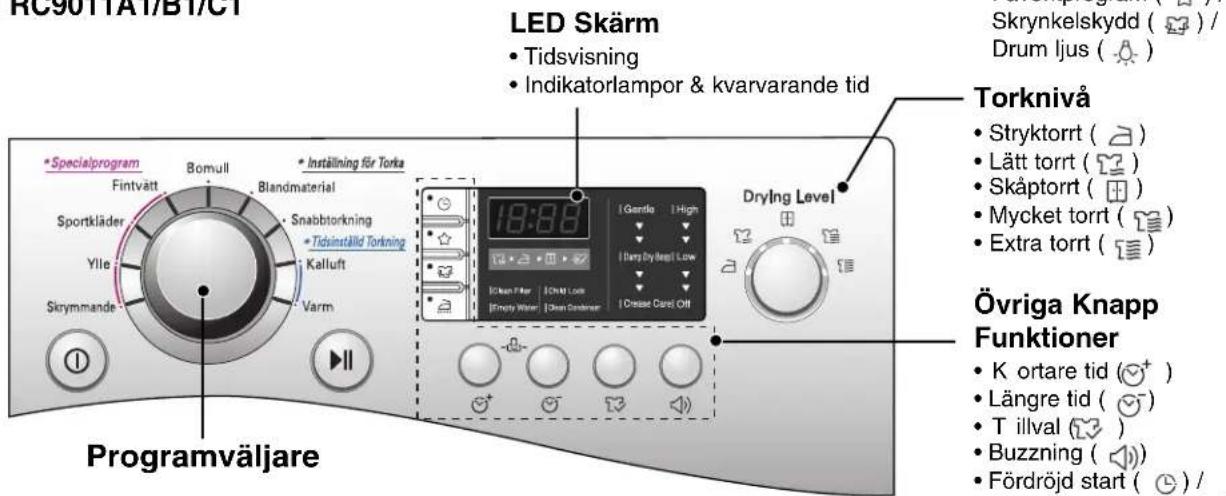

RC9011A1/B1/C1

RC9011A1/B1/C1 LED Skärm • Tidsvisning • Indikatorlampor & kvarvarande tid Skrynkelskydd ( 📋 ) / Drum ljus ( 📋 ) Torknivå • Stryktorrt ( 📋 ) • Lätt torrt ( 📋 ) • Skåptorr ( 📋 ) • Mycket torrt ( 📋 ) • Extra torrt ( 📋 ) Övriga Knapp Funktioner • K ortare tid ( 📋 + ) • Längre tid ( 📋 ) • T illval ( 📋 ) • Buzzning ( 📋 ) • Fördröjd start ( 📋 ) / Programväljare

Bruksanvisning

Programval

Elektronisk Automat torkprogram			Standard picgram
Bomull ( vit och färgat Observera)Väjl detta försiktigt genom att trycka tillvalsknappen för värmekänsliga plagg	Handdukar, rynk klänningar och sängkläder	För tjockt och filtat material	Extra torrt ( 13 )
	Kökshandukar, Handdukar, Sängkläder	För tjockt och filtat material dom inte behöver strykas	Mycket torrt ( 13 )
	Badhandukar, kökshandukar, underkläder, bommuls nattlinnen.	För material som inte behöver trykas	Skåptorrt ( 13 )
	Lakan, kuddvar, handdukar	För tvättgods som ska strykas på svag värme	Lätt torrt ( 13 )
	Sängkläder, borddukar, handdukar, T-shirts, polotröjor och arbetskläder	För materia som behövs strykas	Stryktorrt ( 2 )
Bland-material Program Hotell välj känsligt genom att trycka tillvalsknappen till värmekänsliga plagg	Sängkläder, bordsdukar, gymnastikdräkter, annorack, filtar	För tjockt och filtat material dom inte behöver strykas	Mycket torrt ( 13 )
	Sjkortor, blusar För materia som inte behövs strykas		Skåptorrt ( 13 )
	Byxor, klänningar, skjortor, blusar	För materia som behövs strykas	Stryktorrt ( 2 )
Snabbtorkning	A kind ol linen and towel except fsrthe special fabrics	För mindre laddningar av fina tiger med korta torktider	-
Specialprogram
Fintvätt	Silk. Women's Itiin doltias, lingerie	För fabrics which are he at-sensitive like sythetic fabrics	-
Sportkläder	Soccer uniform. trailing near	För luOio polyester material	-
	YlleYlle	För Ylle fabrics	-
	Bed clothesSkrymmande	För Skrymmande	-
Tidsinställd Torkning
	Alla tyger som behöver vädras, tumlas utan värmeKalluft		-
Varm	Badhanddukar, badrockar, kökshanddukar, Quiltade akryltyger	Små plagg & förtorkat tvättgods Normal Vanliga tyger som tål hög temperatur i	-

ANMÄRKNING

Om laddningen är mindre än 1 kg, använd "Varm inställning på Torktidsinställningen"

Ylle skall köras i "Ylleprogrammet" och värmekänsliga tyger inklusive silke, underkläder, damunderkläder skall köras med "Delikat inställning"

Var vänlig iaktta de rekommenderade tvättvikterna när Du använder inställning Speciella material. (Se sidan 19)

Om inte kan oönskade resultat inträffa under torkningen.

Bruksanvisning

Innan du använder torktumlaren för första gången

※ Innan du använder torktumlaren för första gången är det några saker som du måste kontrollera.

När du har tagit bort emballaget ska du kontrollera att torktumlaren inte är skadad och se till att den installeras korrekt.

1. Kontrollera att torktumlaren står plant med hjälp av ett vattenpass. Justera vid behov med de justerbara fötterna.
2. Kontrollera viktiga delar som vattenbehållare, kondensor, kontrollpanel och trumma.
3. Starta tumlaren och kör i 5 minuter för att kontrollera att trumman blir varm.
4. När torktumlaren är ny, lämna gärna luckan öppen och dra ut nätsladden efter använding för att vädra ut eventuell lukt.

1. Slå på strömmen.

Tryck lätt på "Start" knappen. Ijuset över knappen kommer indikera genom att lysa, maskinen är nu redo att köra.

2. Öppna luckan.

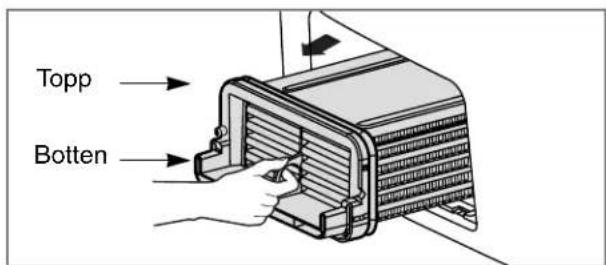

3. Kontrollera luddfiltret, kondensvattenbehållaren och kondensorn.

Luddfiltret, som sitter i luckan, ska rengöras beter droogresultaat. efter eller före varje användningstillfälle. Öppna luckan och kontrollera att luddfiltret är rengjort. Om inte, rengör det enligt anvisningarna på sida 16. Kontrollera och töm vid behov kondensvattenbehållaren och kondensorn för ett bättre torkresultat.

4. Sortera och lägg tvättgodset i trumman.

Tvättgodset ska sorteras efter material och torknivå och alla band och skärp på klädesplagg ska vara väl knutna och fastsatta när plagget läggs i trumman.

Stoppa in tvättgodset ordentligt i trumman så att det inte kommer i kläm när du stänger luckan. I annat fall kan både lucktätningen och dina kläder skadas.

Innan du stänger luckan måste du kontrollera att tvättgodset är ordentligt instoppat och att inga främmande föremål, i synnerhet brandfarliga sådana, har fastnat i lucköppningen.

ANMÄRKNING

- V ar försiktig så att tvätten inte fastnar mellan luckan och gummilisten.

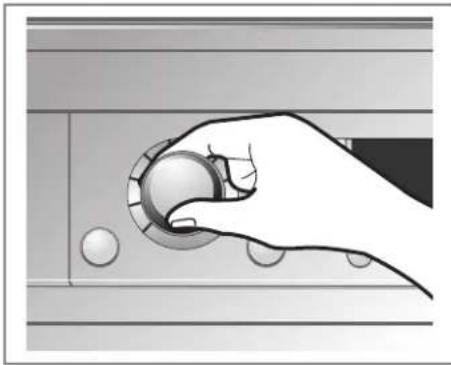

6. Välj torkprogram.

Du kan välja program genom att vrida på programväljarratten. Om du bara trycker på knappen "Start/Paus" utan att välja program kommer torktumlaren att köra programmet "Skåptorrt", [Se programvalstabellen på sida 10 för närmare information.]

7. Tryck på START.

Rotationsljud kan uppstå när trumman roterar.

8. När programmet är klart, öppnar du luckan och tar ut tvättgodset.

Var försiktig! Trumman kan fortfarande vara het. (Torktiden beror på vilket program eller alternativ du har valt.)

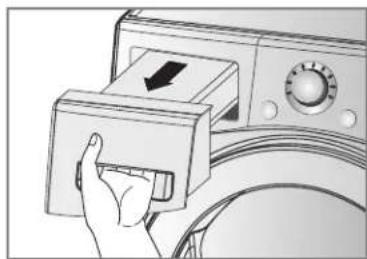

9. Rengör luddfiltren och töm kondensvattenbehållaren.

Luddfilter ska rengöras efter varje användningstillfälle.

10. Stäng av torktumlaren.

Tryck på knappen "Till/Från".

ANMÄRKNING

• V ar försiktig så att luddfiltret inte skadas vid rengöring med dammsugare. Använd gärna en dammborste för att avlägsna ansamlat damm.
• Om luckan ska öppnas medans tumlaren är i gång, tryck på Start/Paus-knappen och vänta tills trumman har stannat helt innan du öppnar.

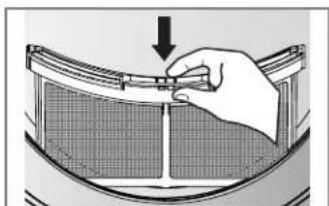

Rengör luddfiltret i luckan

Bruksanvisning

Ylletorkning

Torkkorgen placeras i torktumlaren (se bilden). Ta bort och kassera emballaget innan du använder korgen. Korgen är avsedd att användas till tvättgods som inte ska tumlas torra, t.ex. tröjor och plagg av ömtåliga material. Torkkorgen gör det möjligt för den uppvärmda luften i torktumlaren att strömma i ett mönster som torkar tvättgodset effektivt. Använd alternativet "Ylletorkning" för att välja önskad tid.

Så här använder du alternativet "Ylletorkning":

1.Öppna luckan.

1. Ta inte bort luddfiltret.

2. Placera torkkorgen över den nedre delen av lucköppningen. Låt korgen vila på torktumlarens bakre stöd. Tryck korgens främre ram nedåt så att den tar fäste över luddfiltret.

3. Placera det våta tvättgodset i korgen. Se till att det finns utrymme runt omkring så att luften kan cirkulera. Korgen rör sig inte men trumman kommer att rotera.

5.Stäng luckan.

6.Välj "Kalluft" vid behov. Ställ in längre tid om det behövs för att tvättgodset ska bli helt torrt. Se nedanstående tabell.

OBS!

Kontrollera luddfiltret och ta bort ludd som ansamlats från tvättgodset i korgen.

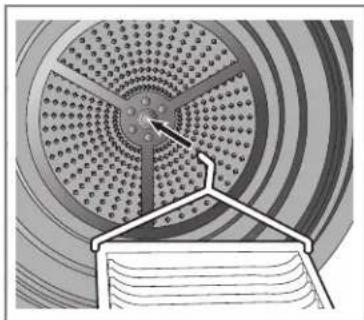

1. Skjut in trådramen i hålet i mitten.

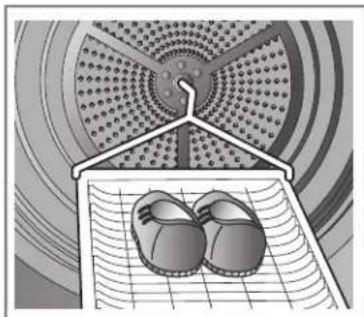

1. Lägg i ömtåligt tvättgods eller gymnastikskor.

*Specialprogram Fintvätt Bomull Blandmaterial *Inställning för Torka Snabbtorkning *Tidsinställd Torkning Kalluft Varm Sportkläder Ylle Skrymmande 18:88 Gentle | High | damp Dry Beep | Low | Clean Filter | Child Lock | Empty Water | Clean Condenser | Crease Care | Off Drying Level + - + - + - I 10:88

RC9011A1/B1/C1

*Specialprogram Fintvätt Bomull Blandmaterial *Inställning för Torka Snabbtorkning *Tidsinställd Torkning Ylle Kalluft Varm Skrymmande 18:88 Gentle | High Damp Dry Beep | Low Clean Filter | Child Lock Empty Water | Clean Condenser Crease Care | Off Drying Level + - < +

Fördröjd start ( Ⓤ )

Du kan använda Tids-förskjutnings-funktionen för att förskjuta stopptiden för torkningen. Maximum förskjutning är 19 timmar Minimum förskjutningen är 3 timmar.

1. Starta torktumlaren
2. Välj stopptid enligt cykel
3. Tryck önskat antal förskjutna timmar
4. Tryck Start/Pause knappen

- Favoritprogram ( ☆ )

I: Tider (cykler) baserade på dina torkvanor kan sparas. Använd då "Favoritprogram". Klicka på favorit och din inställning är sparad. Du kan återanvända nästa gang innan du ändrar sparade inställningar. Till exempel, du startar torktumlaren och väljer Extra tort I Ylle cykeln och låg temperature och Anti-rynk som inställning och sen enkelt trycker "Favorit" tills torktumlaren piper till. Det är cirka 3 sekunder. Det är allt du behöver göra. Nästa gång när du ska starta tumlaren och trycker "Favoritprogram" kan du se de tillval du gjorde på visnings-skärmen.

vriga Funktioner

Skrynkelskydd ( )

Antirynk funktionen förebygger rynkor och veck som formas när tvätten inte är uttagen direct efter avslutat torkprogram. I denna function går torkumlaren igång och pausar tills programmet är avslutat.

Skulle luckan öppnas under Anti-Rynk processen är funktionen avstängd.

Drum Ijus / Hand järn( - / ) Drum Ijus (Genomskinlig Lucka)

- Under pågående program kan du se insidan på trumman genom att välja trum-ljus funktionen. Kan avhjälpas genom att granska inställd torkcykel.

Hand järn (Ogenomskinlig Lucka)

- Fuktigare än vad som behövs för strykning.

Notera

Endast för tvätt av bomull och blandad tvätt för strykning.

Kortare tid / Längre tid ( ^+/^- )

Tryck Kortare tid eller Längre tid tills den önskade torktiden visas.

Notera

Dessa knappar är tillgängliga endast med Tidsinställd torkning innan du trycker Star/Pause knappen.

Barnlås (Child Lock [L])

För säkerheten av dina barn, tryck "Kortare tid" och "Längre tid" knapparna samtidigt I ungefär 3 sekunder När det lyser LL i LED skärmen är luckan låst.

Notera

För att låsa upp tryck Mer tid och Mindre tid samtidigt i ungefär 3 sekunder.

Tillval (↓)

Mjuk (Gentle)

• Detta är funktioner för att förkorta eller förlänga programtiden genom att öka eller minska temperaturen.
• Endast för bommull och blandade textilier.

FuktigTorr Piip (Damp Dry Beep)

• Med signal när färdigt för strykning
• Endast för bomull och blandade textilier.
• Du kan inte välja 'Fukt-torr-signal' när du väljer inställning för strykning.

Rynkvård (Crease Care)

• Detta är en function som reducerar rynkorna.
• För automatik när du väljer cykel för blandade textilier, går att annullera.

Notera

Detta val kan ändras genom det antal gånger som du trycker in valknappen.

• En gang: Varsamt
• Två ganger: 'Signal för fukt-torr'
• 3 ganger: Varsamt och 'Signal för fukt-torr' väljes.
• 4 gånger: Inget val

Buzzing ( speaker )

Detta är en function som justerar volymen på pipljudet.

S

kötselanvisningar

Vikten av skötsel och rengöring \~

Torktumlaren är lättskött. Det enda du behöver göra är att följa nedanstående anvisningar.

Rengör luddfiltret

Rengör luddfiltret efter varje torkprogram och kontrollera att det är rent före varje användningstillfälle. Det ska också rengöras om lampan "Clean Filter (Rengör filter)" tänds och ljudsignalen avges under drift. Om du rengör filtret förkortas torktiden, energiförbrukningen minskar och torktumlarens livslängd ökar.

1. Öppna luckan.

1. Rengör filtret med dammsugare eller skölj det under rinnande vatten.

1. Sätt tillbaka filtret.
2. Tryck ned filtret hela vägen så att det inte sitter i vägen när du stänger luckan.

Rengör inte luddfiltret med vatten. Vatten på filtret ger sämre torkresultat.

Rengöra filtret under pågående program

Om lampan "Clean Filter (Rengör filter)" tänds under pågående program ska du omedelbart rengöra filtret.

1. Låt tumlaren svalna och följ sedan ovanstående steg.
2. Tryck på knappen "Start/Paus".

Töm kondensvattenbehållaren

Kondenserat vatten samlas i kondensvattenbehållaren. Du ska tömma kondensvattenbehållaren efter varje användningstillfälle. Om du inte gör det kommer tumlarens torkförmåga att försämras.

Om kondensvattenbehållaren är full, tänds lampan "Empty Water (Töm vattenbehållaren)" och en ljudsignal avges under pågående program. ondensvattenbehållaren måste då tömmas inom 1 timme.

1. Dra ut kondensvatten-behållaren.

1. Töm behållaren i vasken.

1. Sätt tillbaka vattenbehållaren.
2. Tryck på knappen "Start/Paus".

Obs!

Höghastighetscentrifugering, under tvätt, ger effektivare energiförbrukning. En hög omgivningstemperatur och ett litet rum kan öka både torktiden och energiförbrukningen.

WARNING

Det kondenserade vattnet är inte lämpligt att dricka.

ANMÄRKNING

Om tvätten inte centrifugeras med hög hastighet, under tvätt, ökar energiförbrukningen och torktiden. I vissa fall kan tvättlampan blinka "Empty Water" (Töm vatten) och torken kan då stanna.

Skötselanvisningar

Kondensor

Kondensorn är en mycket viktig komponent för torktumlarens torkförmåga och den kräver därför särskild omsorg. Kondensorn bör rengöras tre till fyra gånger om året eller när kondensatorlampan blinkar.

1. Öppna kondensorluckan med hjälp av ett mynt eller en skruvmejsel.

1. Öppna tätningsluckan genom att vrida lässpärren.

Tätningslucka

1. Dra ut kondensorn genom att stoppa in ett finger i hålet på kondensorns framsida (hantera kondensorn varsamt.)

Topp Botten

1. Rengör kondensorn noggrant genom att skölja den under rinnande vatten.

1. Sätt tillbaka kondensorn och stäng luckorna genom att följa ovanstående steg i motsatt ordningsföljd.

ANMÄRKNING

• Om du kör torkmaskinen när värmeväxlaren är igensatt med textildamm kan maskinen skadas.
• Använd inte skarpa föremål för att rengöra värmeväxlaren. Den kan skadas och orsaka läckage.
• Kör aldrig torkmaskinen utan värmeväxlaren.

S

kötselanvisningar

Ventilationsgaller och galler för luftintag

Dammsug det främre ventilationsgallret 3-4 gånger om året så att inte ludd eller smuts ansamlas och sätter igen luftintaget.

Normalt pumpas kondensvattnet upp till kondensvattenbehållaren där det samlas tills behållaren töms. Det går också bra att använda avloppsslangen, vilket är särskilt lämpligt om torktumlaren är installerad ovanpå en tvättmaskin.

1. Dra ut slangkopplingen.

1. Lossa kondensvatten- behållarens slang från slangkopplingen.

1. Anslut avloppsslangen till kopplingen.

Fuktsensorn känner av mängden fukt som finns kvar i tvättgodset under torkprogrammets gång och därför måste den alltid vara ren. Det är viktigt att regelbundet avlägsna kalkavlagringar på sensorernas yta genom att torka av sensorerna i trumman (se bilden).

vriga Tips för Smart Användande

Tork Guide & Energi konsumption

Kurs		Ca. av Tumlaren	Visa Tork Tid(Inklusive avsvalningstid)	Energi Konsumption
Bomull	Stryktorrt	9kg	97min	3.81
	Lätt torrt *	9kg	103min	5.05
	Skåptorrt	9kg	115min	5.55
Blandmaterial	Skåptorrt	4kg	48min 1.70
Snabbtorkning		2kg	50min	1.41
special-program	Fintvätt	1.5kg	45min	0.85
	Sportläder	1.5kg	30min	0.69
	Ylle	1kg	21min	0.45
	Skrymmande	2.5kg	60min	2.85

* Testat enligt EN61121 : 2005 test program
* Effektförbrukning kanske inte överensstämmer med den som anges på skylt vid centrifugering beroende på installations-och användnings-förhållanden.

Ylleplagg

Torka ylleplagg med programmet "Ylle". Kom ihåg att först titta på plaggets tvättrådsetikett och att följa råden noga. Ylleprogrammet torkar inte tvätten helt torr, upprepa därför inte programmet även om plaggen skulle vara något fuktiga efter avslutat program. Forma dem till ursprunglig form och låt dem torka liggande i torkkorgen.

Vävda och stickade plagg

Vissa vävda och stickade plagg kan krympa, beroende på kvaliteten.

Strykfria och syntetiska material

Lägg inte i för mycket tvättgods. Ta ut strykfritt tvättgods så snart torktumlaren stannar för att hindra skrynklor.

Babykläder och nattlinnen

Kontrollera alltid tvättanvisningarna i plaggen.

Gummi och plast

Torktumla inte plagg tillverkade av eller innehållande gummi eller plast, exempelvis:

a) förkläden, haklappar och stolsöverdrag
b) gardiner och borddukar
c) halkmattor

Glasfiber

Torka inte föremål av glasfiber i torktumlaren.

Partiklar av glasfiber som finns kvar i trumman kan fasta i kläderna nästa gång du tumlar och irritera huden.

Tvättrådsetiketter

Klädesplagg har etiketter med tvättråd som ska följas. Dessutom måste tvättgodset sorteras efter storlek och material.

Lägg inte i för mycket tvättgods. Då spar du energi och tid samt optimerar torkförmågan.

Tvättsymboler.
Symboler Anvisningar

	Torkning
	Torktumla
	Strykfritt / skrynkelskydd
	Fintvätt
	Torktumlas ej
	Torkas ej
	Hög temperatur
	Medelhög temperatur
	Låg temperatur
	Ingen värme / luft
	Hängtorkas
	Dropportorkas
	Torkas plant
	I skugga

vriga Tips för Smart Användande

Reservdelar

De reservdelar du behöver tillhandahålls i enlighet med garantivillkoren. Komponenter som omfattas av garantin tillhandahålls kostnadsfritt. Om garantin har löpt ut måste reservdelar köpas från ett servicecenter.

Avlägsnande av Tumlaren

Torktumlaren måste omhändertas på ett säkert sätt för att undvika risken för att barn skadas. Luckan och utskjutande delar ska tas bort och nätsladden kapas för att förhindra användning. Därefter kan torktumlaren omhändertas säkert.

Kundtjänstkontakt

Om något är fel med din tumlare, först gå igenom problemlösaren och om du inte hittar samma fel och du inte kan hantera felet själv, vänligen kontakta kundtjänst

EN tjänst där vi behölver ställa några frågor, som följande:

1. Ditt namn, address och postnummer.
2. Ditt telefon nummer.
3. Vilken sort det är
4. Chassinummer och serie nummer: din handlare.
5. Datum för inköpet.

Extradelar

• Din tumlare kommer med extra delar

1. Dräneringsslang för kondensvatten

1. Slanghållare

• Använd stapelsats enligt följande
• Fig ①: Tvättmaskinens översida 550
• Fig ②: Tvättmaskinens översida 600

Om du behöver stapla, måste du ställa tumlaren ovanpå LG tvättmaskinen. För att göra detta måste ett stapelkit inköpas separat.

Problemlösnings-tips

För att bespara dig pengarna, visar följande sida frågorna, vilka kundtjänst vill ha svar på när du ringer

Frägor Vad du kan göra.
Torktumlaren fungerar inte	1. Kontrollera att nätsladden är ansluten till ett eluttag.2. Kontrollera att "Start"-knappen är intryckt.3. Kontrollera att luckan är ordentligt stäng.4. Kontrollera att rumstemperaturen inte understiger 5°C.5. Kontrollera att ingen säkring eller säkringsbrytare har utlösts. Byt ut vid behov.(Anmärkning: torktumlare har vanligen två säkringar eller säkringsbrytare.)När du har tömt kondensvattenbehållaren och rengjort filtret under drift måste du trycka på Start-knappen för att tumlaren ska starta på nytt.
Torkningen tar lång tid	1. Filtret ska rengöras efter varje användning.2. Kontrollera att kondensvattenbehållaren är tömd.3. Kontrollera att kondensorn är ren.4. Kontrollera att rätt program har valts för typen av tvättgods.5. Kontrollera att ventilationsgallret på framsidan och ventilerna på baksidan inte är igensatta.6. Kontrollera om tvättgodset är mycket blött.7. Kontrollera att rätt program har valts.8. Kontrollera att inte för stor tvättmängd har lagts i.
Lampan "Clean Filter (Rengör filter)" blinkar	1. Rengör filtret.2. Kontrollera att kondensorn inte är igensatt.
Tvättgodset blir luddigt	1. Rengör luddfiltret.2. Kontrollera att allt tvättgods är rent.3. Kontrollera att tvättgodset är rätt sorterat.4. Kontrollera att inte för stor mängd tvättgods har lagts i.5. Kontrollera att det inte finns papper osv. i klädesplaggens fickor.
Torktiden varierar	Torktiden varierar beroende på temperaturinställning, mängden tvättgods, typen av material, hur blött tvättgodset är och luddfiltrets skick.
Vatten läcker ut	Kontrollera om luckan eller tätningen är smutsig eller skadad.
Tvättgodset är skrynkligt	Kontrollera att inte för mycket tvättgods har lagts i. Prova med kortare torktid och ta ut tvättgodset med det ännu är lite fuktigt.
Tvättgodset har krympt	Följ tvättgodsets tvättråd. Vissa tyger krymper när de tvättas.Andra tyger kan tvättas utan att krympa men krymper när de torktumlas.

Felsökning

Fel Meddelande

• dE : LED-fönstret visar " dE " om luckan är öppen. Stäng luckan och tryck på Startknappen igen.
  • E1, E2, E3, E4 : Om felindikeringar fortsätter, dra ut elkontakter servicepersonal.

Trumlampan fungerar inte

- Ring kundtjänst

845 mm 669 mm 594 mm Vikt : 50 kg

Elanslutning

Spänning	Frekvens	Effekt (max)
230 V 50	Hz 2600

Kontrollera torktumlarens märkplåt för att säkerställa att maskinen ansluts till rätt nätspänning.

1. När den här symbolen med en överkryssad soptunna på hjul sitter på en produkt innebär det att den regleras av European Directive 2002/96/EC.

2. Alla elektriska och elektroniska produkter bör kasseras via andra vägar än de som finns för hushållsavfall, helst via för ändamålet avsedda uppsamlingsanläggningar som myndigheterna utser.

3. Om du kasserar din gamla apparat på rätt sätt så bidrar du till att förhindra negativa konsekvenser för miljön och människors hälsa.

4. Mer detaljerad information om kassering av din gamla apparat kan får av kommunen, renhållningsverket eller den butik där du köpte produkten.

■ Garantin omfattar inte följande:

Servicepersonals hembesök för att ge dig anvisningar om produkten.

Fel som orsakas av att produkten ansluts till annan spänning än vad som anges på märkplåten.

Fel som orsakas av olyckor, försumlighet, felaktig användning eller force majeure.

Fel som uppstår till följd av andra orsaker än normalt hushållsbruk eller användning i enlighet med bruksanvisningen.

Fel som orsakas av skadedjur, t.ex. råttor, kackerlackor osv.

Buller eller vibrationer som betraktas som normala, t.ex. ljud från avloppsslang, trummans rotation eller ljudsignaler.

Korrigering av installationen, t.ex. att placera torktumlaren plant, justera avloppet osv.

Normalt underhåll enligt bruksanvisningen.

Avlägsnande av främmande föremål/ämnen, t.ex. grus, spikar, BH-byglar, knappar osv., från maskinen, inklusive pumpen och inloppsslangens filter.

Byte av säkringar eller lämplig ledningsdragning eller VVS-installationer.

Korrigering av reparationer utförda av obehöriga.

Följdskador på personlig egendom på grund av maskinfel.

Garantin gäller inte om produkten används för kommersiellt bruk (t.ex. i lokaler som offentliga tvättinrättningar, hotell, träningslokaler, studenthem).

Om produkten installeras utanför det normala serviceområdet, ska ägaren stå för kostnader för transport av produkten i samband med reparation eller byte av defekta komponenter.

Egenskaper

19:38 19:38

Innhold

Trommel med ultrastor kapasitet

LG tørketrommel har en ultrastor kapasitet på 9,0 kg / 8,0 kg.

Brudd på ledningen kan forårsake varmeutvikling eller brann.

Skader på ting/eiendom forårsaket av mulige feil på denne maskinen.
