BRUKSANVISNING RC9011B1 LG

Les håndboken nøye før bruk.

Tavare på håndboken for fremtidig bruk.

Ha disse detaljene klare når du ringer servicetelefonen.

Egenskaper

Ultra stor trum-kapacitet

Kassering av din gamla apparat

Lavere energiforbruk

Du sparer energi takket være en avansert teknologisk design av tørkesystemet og en optimal varmekontroll. Penger spart!

- Redusert tørketid

Forbedret støyreduksjon

Støy reduseres ved støyabsorpsjon og frasorteringsteknologi.

- Lett å bruke

Stort LED-display som styres elektronisk.

Sikkerhetsintrukser 27

Installasjonsinstrukser 30

Utseende og design.... 33

Bruk av tørketrommelen 34

Tilleggsfunksjoner 38

Vedlikehold og rengjøring 40

Nyttige tips 43

Feilsøking.... 45

Teknisk informasjon 47

Garanti 48

Følg disse instruksene for å redusere risikoen for elektrisk støt, brann og skade på personer og ting.

ADVARSEL

Alvorlig skade eller død kan inntreffe hvis man ikke følger disse reglene.

Ikke tillatte handlinger.

Utilstrekkelig jording kan føre til funksjonsfeil eller elektrisk støt.

- Ikke del veggkontakten med andre elektriske apparater. Ikke bruk skjøteledning eller dobbel stikkontakt.

Unormal høy temperatur i kontakten kan forårsake brann.

- Demontering og ettersyn skal gjøres av autorisert servicetekniker eller elektriker.

Dette kan forårsake kortslutning, brann og elektrisk støt.

- Hold tørketrommelen på god avstand fra elektriske ovner, stearinslys og andre brennbare kilder.

Dette kan forårsake brann eller at deler smelter.

- Fjern smuss og flekker fra støpselet og sett det skikkelig i kontakten.

Støv og feilaktig tilkopling kan forårsake brann.

S

ikkerhetsintrukser

- Ikke bruk ødelagt kontakt, ledning eller støpsel.

Dette kan forårsake brann og elektrisk støt.

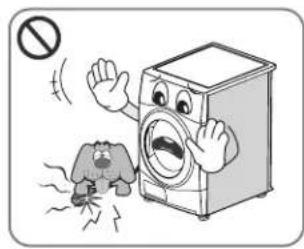

- Pass på at rotter og kjæledyr ikke spiser på tørketrommelen.

Dyr kan dø av elektrisk støt og maskinen skades.

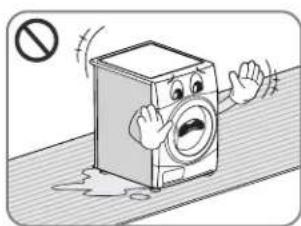

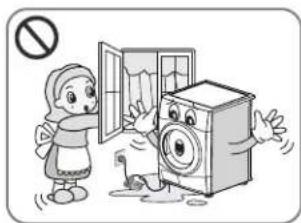

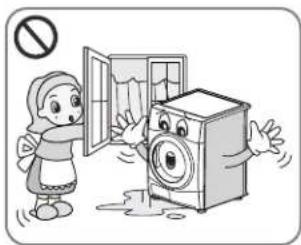

- Ikke plasser tørketrommelen et sted hvor den utsettes for fuktighet.

Dette kan forårsake elektrisk støt, brann, funksjonsfeil og ødeleggelse.

- Ikke trykk på knappene med skarpe gjenstander som skrutrekker eller spiker.

Dette kan forårsake elektrisk støt.

- Ikke bruk skjøteledning eller adapter for å koble til ledningen.

Dette kan forårsake elektrisk støt og brann.

- Ikke tørk plagg som har vært renset i, vasket i, bløtlagt i eller flekkrenset med brennbare eller eksplosive substanser (slik som voks, olje, maling, bensin, avfettingsmidler, midler for kjemisk rensing, kerosin osv.)

Dette kan forårsake eksplosjon og brann.

- Ikke sol vann på tørketrommelen.

Dette kan forårsake brann og elektrisk støt.

- Ikke plasser brennbare kilder som bensin, voks, fett, olje ol. i nærheten av tørketrommelen.

Dette kan forårsake utvikling av giftig gass, skade på deler, eksplosjon eller brann.

- T rekk ledningen ut ved rengjøring og når tørketrommelen ikke er i bruk.

Vann eller skitt kan forårsake elektrisk støt.

- Hold tørketrommelen unna kakerlakker og andre insekter.

Dyr kan dø av elektrisk støt og maskinen skades.

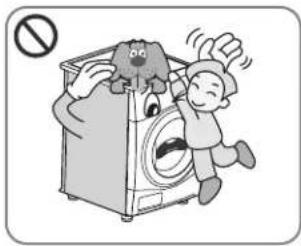

- Ikke tillat barn eller kjæledyr å leke rundt eller inni tørketrommelen.

Barn kan falle ned. Dyr eller barn kan skades av roterende deler eller bli kvelt i trommelen.

- Før tørketrommelen kasseres, fjern døren og klipp av ledningen for å forebygge fremtidig bruk.

Dette kan forårsake skade på ledningen og kortslutning.

- Små barn må passes på, slik at de ikke leker med tørketrommelen.

Barn kan falle ned. Dyr eller barn kan skades av roterende deler eller bli kvelt i trommelen.

- Hvis tørketrommelen får strøm via en skjøteledning eller et strømaggregat, skal dette utstyret plasseres slik at det ikke er utsatt for vannsprut eller fuktighet.

Dette kan forårsake elektrisk støt, brann, funksjonsfeil og ødeleggelse.

- Tekstiler som har vært utsatt for matoljesøl, er brannfarlige og skal ikke tørkes i tørketrommelen.

Dette kan forårsake eksplosjon og brann.

- En tørketrommel må ikke benyttes til plagg som tidligere har vært renset, vasket, bløtlagt i eller flekkrenset med bensin, midler for kjemisk rensing eller andre lettantennelige eller eksplosive substanser.

Dette kan forårsake eksplosjon og brann.

- Gjenstander laget av skum, gummi, plast eller andre varmesensitive materialer (slik som baderomstepper, antiskli matter eller regntøy), bør ikke tørkes i en tørketrommel med varmeelementene på.

Dette kan forårsake eksplosjon og brann.

- Ikke tørk plastartikler som dusjhetter og bleiebukser i tørketrommelen.

Dette kan forårsake eksplosjon og brann.

- Hvis tørketrommelen brukes på tepper kan det bli skadet av ventilasjonsluften.

Dette kan forårsake eksplosjon og brann.

Installasjonsinstrukser

Disse instruksene vil hjelpe deg gjennom de første trinnene av installasjonen.

Bemerk at hver del i denne håndboken inneholder viktig informasjon vedrørende forberedelser og bruk av tørketrommelen. Det er viktig at du leser igjennom hele håndboken før du fortsetter med installasjonen eller bruker maskinen. Legg merke til alle advarsler og forsiktighetsregler. Disse installasjonsinstruksene skal følges av kvalifiserte installatører. Les alle installasjonsinstruksene nøye.

Sikkerhetsinformasjon

Risiko forskade

Tørketrommelen er veldig tung og bør ikke løftes av en person alene.

Ikke løft tørketrommelen i deler som stikker ut som f.eks. døren eller displaykanten – disse kan bli ødelagt.

Risiko forå snuble

Risiko for å snuble i ledninger og utløpsslanger som henger ned. Kontroller at ledninger og utløpsslanger er godt festet.

Kontrollerat tørketrommelen ikke har fått skaderundertransporten.

Ikke koble til tørketrommelen hvis den har synlige skader. Hvis du ikke er sikker, kontakt leverandøren. Tøm alltid tørketrommelen fullstendig før transportering.

Hold tørketrommelen på god avstand fra gassbluss, komfyr og grill siden flammer kan ødelegge maskinen. Når tørketrommelen er plassert under en benkeplate, la det være 15 mm avstand til platen fra alle sider slik at luften kommer ut fra ventilasjonsristen bak. Denne luftsstrømmen er viktig for å kondensere vannet under tørking.

Hvis du bruker tørketrommelen i nærheten av eller ovenpå en vaskemaskin, sørg for å ha én kontakt til hvert støpsel. Ikke bruk toveisadapter eller skjøteledning.

Du kan sette tørketrommelen ovenpå en vaskemaskin for å spare plass. Et festesett er tilgjengelig hos din leverandør.

Installasjonsinstrukser

LG Tørketrommel kan plasseres ovenpå en frontbetjent vaskemaskin. Den skal festes med et festesett. Denne installasjonen skal gjøres av en erfaren installatør for å sikre at begge maskiner står stødig. Hvis dette ikke er gjort grundig, kan tørketrommelen falle ned.

Enda mer viktig, visse vaskemaskinmodeller har tilsvarende modeller for å sette ovenpå, så det er viktig å få råd hos en erfaren installatør.

ADVARSEL

Ikke overbelast stikkontakter. Overbelastede stikkontakter, løse eller skadde stikkontakter, slitte strømledninger, skadd eller sprukken kabelisolasjon eller bruk av skjøteledninger kan være farlig. Hvis noe av dette skulle være tilfelle, kan elektrisk støt eller brann bli resultatet. Undersøk strømledningen til maskinen regelmessig, og hvis den ser skadet eller ødelagt ut, ta den ut av kontakten, slutt å bruke maskinen, og erstatt strømledningen med en nøyaktig lik ledning levert av en autorisert forhandler. Sørg for at strømledningen ikke blir utsatt for fysiske eller mekaniske påkjenninger, som å bli bøyd, stukket i, klemt i en døråpning eller tråkket på. Vær særlig oppmerksom på støpsler, stikkontakter samt punktet der ledningen kommer ut av maskinen.

Installasjonsinstrukser

Denne maskinen må være jordet. I tilfelle av funksjonsfeil eller kortslutning, vil jordingen redusere risikoen for elektrisk støt ved at strømmen ledes til jord. Denne maskinen er utstyrt med både ledning og støpsel som er jordet. Stikkontakten må tilkobles en godkjent kontakt som er jordet.

Tilleggsopplysninger om jording

Noen steder er det i følge reglene krav om at man må ha separat jording. I disse tilfellene må tilbehør (jordledning, klemmer og skruer) anskaffes separat.

Kondensatavløp

Tørketrommel kan drenere bort vannet uten å lede det til en vannbeholder. Vannet pumpes direkte ut av tørketrommelen.

Merk!

For bedre tørkeeffekt bør maskinen stå litt ut fra veggen.

Vegg 30cm~50cm

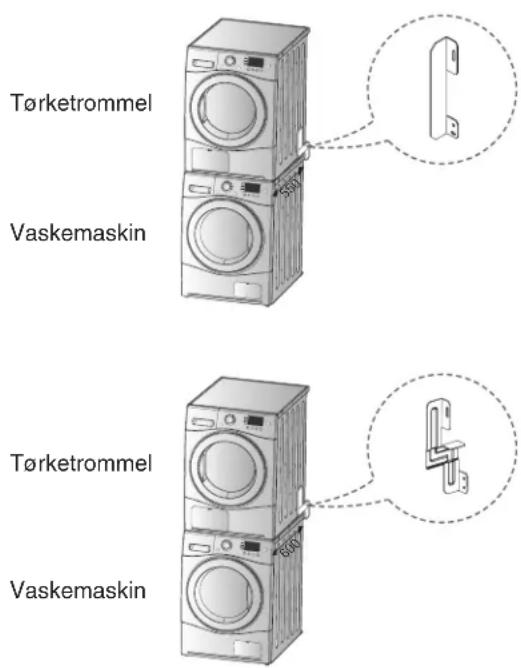

Stablesett

For å stable denne tørketrommelen oppå en vaskemaskin fra LG, trenger du et stablesett.

Tørketrommel Vaskemaskin Tørketrommel Vaskemaskin

Størrelse på vaskemaskinens topplate

For å stable denne tørketrommelen oppå en vaskemaskin fra LG, må du anskaffe stablesettet fra LG som samsvarer med størrelsen på LG-vaskemaskinens topplate.

Installasjonsinstrukser

Tørketrommelen må stå vannrett

1. Når tørketrommelen står vannrett, reduseres støy og vibrasjon.

Plasser tørketrommelen på et flatt og stødig underlag hvor det ikke drypper vann, oppbevares brennbare materialer eller hvor vann fryser.

Drei med klokken for å heve og mot klokken for å senke, helt til tørketrommelen ikke lenger rister frem og tilbake eller fra side til side.

* Diagonal sjekk

Trykk ned kantene diagonalt på topplaten på torketrommelen. Maskinen skal ikke bevege seg opp eller ned. (Kontroller begge retninger.)

Hvis maskinen beveger seg när du trykker ned topplaten diagonalt, juster benene igjen.

U

tseende og design

■ RC9011A/B/C RC9011A1/B1/C1

Gla

Kontrollpanel

Vannbeholder

Glassdør

Ugjennomsiktig dør

Kondensatordeksel

Luftventil

dør

Kontrollpanel

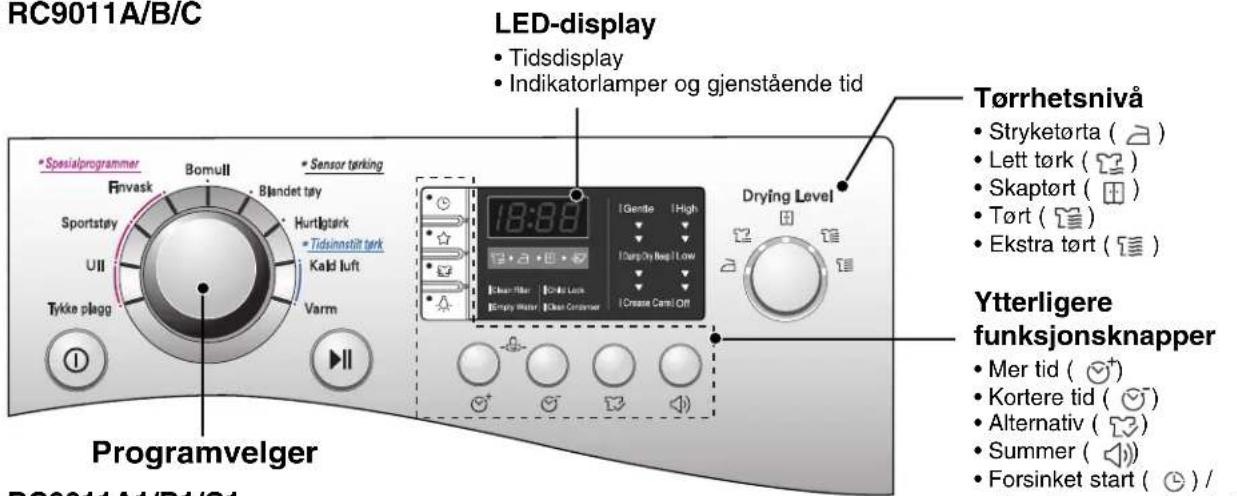

RC9011A/B/C

RC9011A/B/C LED-display • Tidsdisplay • Indikatorlamper og gjenstående tid • Spesialprogrammer Bomull • Sensor tørking Finvask Blandet tøy Sportstøy Hurtligtørk • Tidsinnstilt tørk UII • Kald luft Tykke plagg Varm Programvelger 18:88 I Gentile I High • Clear Filter • Dark Lock • Empty Water • Clear Container Drying Level • Create Crawl Off Tørrhetsnivå • Stryketorta ( 📁 ) • Lett tørk ( 📋 ) • Skaptørt ( 📊 ) • Tørt ( 📋 ) • Ekstra tørt ( 📋 ) Ytterligere funksjonsknapper • Mer tid ( 📋 ) • Kortere tid ( 📋 ) • Alternativ ( 📋 ) • Summer ( 📋 ) • Forsinket start ( 📋 ) / R20011A1/R1/Q1

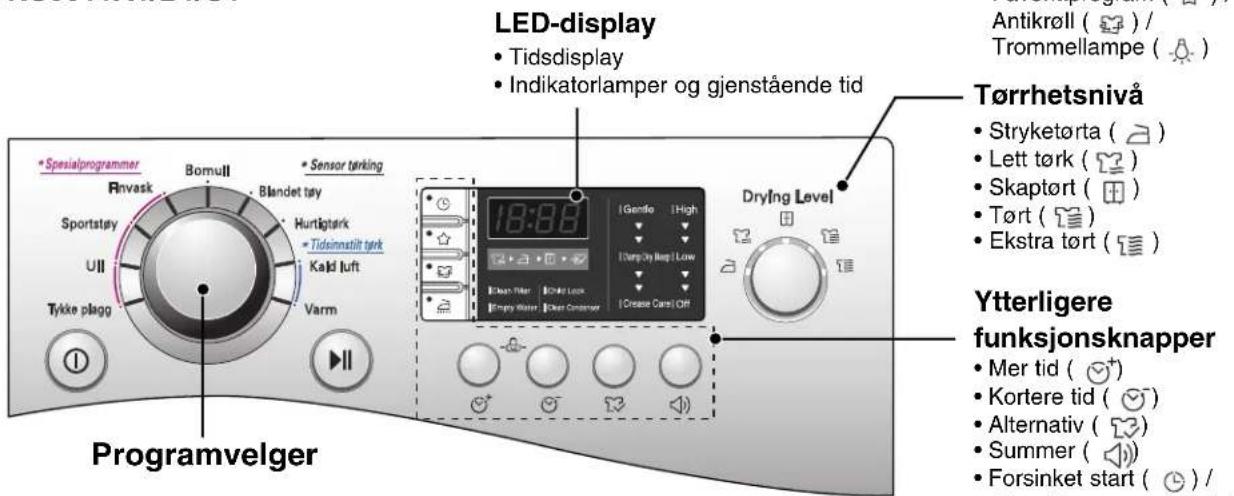

RC9011A1/B1/C1

LED-display • Tidsdisplay • Indikatorlamper og gjenstående tid Antikrøll ( ) / Trommellampe ( ) Tørrhetsnivå • Stryketørta ( ) • Lett tørk ( ) • Skaptørt ( ) • Tørt ( ) • Ekstra tørt ( ) Ytterligere funksjonsknapper • Mer tid ( + • Kortere tid ( + • Alternativ ( + • Summer ( ) • Forsinket start ( ) / Programvelger

Tørrhetsnivå

• Stryketørta ( ∅ )
• Lett tørk ( 📋 )
• Skaptørt (囲)
  • Tørt ( ≡ )
• Ekstra tørt ( ≡ )

Ytterligere funksjonsknapper

• Mer tid ( ∽ ^+ )
  • Kortere tid ( ∽)
• Alternativ ( 📋 )
• Summer (
• Forsinket start ( ⏻ ) / Favorittprogram ( ☆ ) / Antikroll ( 📋 ) / Trommellampe ( 🍽 )

Tørrhetsnivå

Ytterligere funksjonsknapper

• Mer tid ( ∽ ^+ )
  • Kortere tid ( ∽)
• Alternativ ( 📋 )
• Summer (
• Forsinket start ( ⏻ ) / Favorittprogram ( ☆ ) / Antikrøll ( 📋 ) / stryketørt ( △ )

Bruk av tørketrommelen

Tabell for valg av syklus

Elektroniske automatiske tørkesykluser			Standard program
Bomull (hvitt og farget) (Merk!) Velg Skån ved å trykke på knappen Alternativ for varmesensitivt tøy	Håndklær, morgenkåper og sengetøy	For tykke tekstiler og quilt	Ekstra tørt ( 11 )
	Frotté, kjøkkenhåndklær, håndklær, sengetøy	For tykke tekstiler og quilt som ikke skal presses/strykes	Tørt ( 12 )
	Badehåndklær, kjøkkenhåndklær, undertøy, bomullsokker	For tekstiler som ikke skal presses/strykes	Skaptørt ( 13 )
	Laken, putevar, håndklær	For tekstiler som skal strykes lett, ikke fullstendig	Lett tørk ( 14 )
	Sengetøy, bordduker, håndklær, T-skjorter, skjorter og arbeidsklær	For tekstiler som skal presses/strykes	Stryketørta ( 15 )
Sykluser for blandede tekstiler (Merk!) Velg Skån ved å trykke på knappen Alternativ for varmesensitivt tøy	Sengetøy, bordduker, treningstøy, anorakker, tepper	For tykke tekstiler og quilt som ikke skal presses/strykes	Tørt ( 16 )
	Skjorter, bluser For tekstiler	som ikke skal presses/strykes	Skaptørt ( 17 )
	Bukser, kjoler, skjorter, bluser	For tekstiler som skal presses/strykes	Stryketørta ( 18 )
Hurtigtørk	Ordinære typer laken og håndklær unntatt spesielle tekstiler	For små mengder tekstiler med kort tørketid	-
Spesialprogrammer
Finvask	Silke, fint dametøy, undertøy	For varmesensitive tekstiler, slik som syntetiske tekstiler	-
Sportstøy	Fotballtøy, treningstøy	For 100 % polyester	-
	UIIUII	For ulltekstiler	-
Tykke plagg	Sengetøy	For tykke plagg	-
Tidsinnstilt tørk
Kald luft	Alle tekstiler som trenger oppfriskning, tromling uten varme		-
Varm	Badehåndklær, morgenkåper, kjøkkenkluter, boblejakker/bukser av akryl	Småplagg og forhåndstørket tøy Ordinære tekstiler for høy temperatur i	-

FORSIKTIG

Hvis tøymengden er under 1 kg må du bruke "Varmtørking med tidsinnstilt forløp" Ull bør tørkes med "Ullprogram" og varmesensitive tekstiler, inkludert silke, undertøy, bør tørkes med "Tørkeforløp for fine tekstiler". Anbefalt mengde vasketøy (vekt) må overholdes når du bruker programmet for spesialtekstiler. (Se side 43) Det kan ellers resultere i uønskede resultater.

B

ruk av tørketrommelen

Før maskinen tas i bruk første gang

※ Før du bruker maskinen første gang, er det noen ting du skal kontrollere.

Etter at emballasjen er fjernet, kontrollerer du at produktet er uten mangler og er korrekt installert.

1. Kontroller at tørketrommelen er balansert ved å bruke en vater. Kontroller dette ved å justere benene slik at maskinen står stødig.
2. Kontroller de store delene på maskinen slik som vannbeholder, kondensator, kontrollpanel og trommel.
3. Det er nødvendig å la trommelen gå i 5 minutter for å være sikker på at den blir varm.
4. For å unngå eventuell lukt, la døren stå åpen og plugg ut strømledningen etter hver tørk de første gangene du bruker maskinen.

1. Slå på strömmen.

Trykk først på "PÅ/AV"-knappen. Indikatorlampen over knappen tennes og indikerer at maskinen er klar til bruk.

2. Åpne døren.

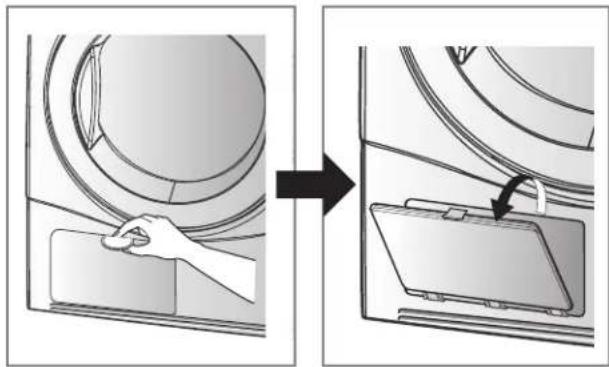

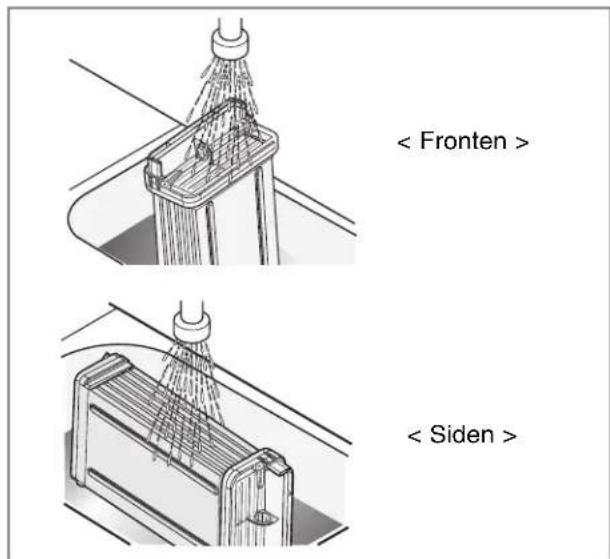

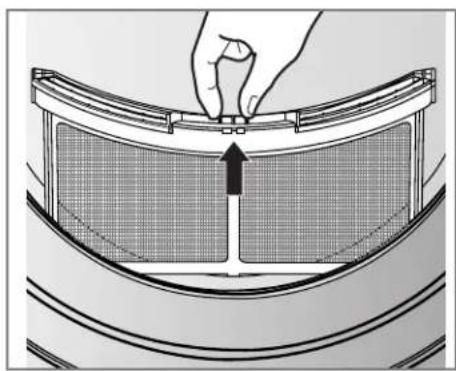

3. Kontroller lofilteret, vannbeholderen og kondensatoren.

Lofilteret som sitter på innsiden av døren skal tømmes før eller etter tørking. Åpne døren og kontroller at lofilteret er renset. Hvis ikke, rens filteret som vist på side 40. Vannbeholderen ogk kondensatoren skal også kontrolleres og være tømt og renset for å få et bedre tørkeresultat.

4. Sorter tøyvasken før du legger det i trommelen.

Tøyet sorteres etter stofftype og ønsket tørkegrad. Tøysnorer og bånd knytes før du legger tøyet i trommelen. Det er viktig å legge tøyet så langt bak i trommelen som mulig for å holde det unna dørens tetningsring. Hvis ikke, kan både tetningsringen og tøyet bli ødelagt.

Åpne døren
Glassdør
Ugjennomsiktig
dør

Bruk av tørketrommelen

5. Lukk døren.

Før du lukker døren, kontroller at tøyet er godt plassert og fremmedelementer som f.eks. brennbare materialer ikke ligger rundt døråpningen.

FORSIKTIG

- Vær forsiktig slik at tøyet ikke kommer i klem mellom døren og dørpakningen.

6. Velg tørkeprogram.

Du kan velge tørkeprogram ved å dreie programvelgeren inntil ønsket program vises. Hvis du bare trykker på Start/Pause-knappen uten å velge program, vil tørketrommelen starte Stryketørtprogrammet. [Se Programvalg (side 34) for detaljert informasjon]

7. Trykk på Start-knappen.

Du kan høre lyden av trommelen som roterer.

8. Når tørkingen er ferdig, åpne døren og fjern tøyet.

Vær forsiktig! Trommelens innside kan fremdeles være varm. (Tørketiden varierer avhengig av hvilket program som velges.)

Lofilteret bør renses etter hver tørk.

10. Slå av tørketrommelen.

Trykk på På/Av-knappen.

FORSIKTIG

• Vær forsiktig så ikke lofilteret skades når det rengjøres med støvsuger. Bruk børsten for å fjerne lo og støv fra loskjermen.
• Hvis du skal åpne døren mens tørketrommelen kjører, trykk på Start/Pause-knappen og vent til trommelen stopper fullstendig før du åpner.

ruk av tørketrommelen

Kurvtørking

Tørkekurven plasseres inne i trommelen som vist på bildet. Fjern og kast emballasjen før bruk. Tørkekurven er designet for å tørke tøy du ikke vil la rotere som f.eks. gensere og finvask. Den oppvarmede tørkekurven tillater varm luft å sirkulere ønsket tørketid når du bruker kurvtørkingsprogrammet.

Hvordan bruke kurvtørkingsprogrammet:

1.Åpne døren.
2. Ikke fjern loskjermen.
3. Plasser tørkekurven på den nederste delen av døråpningen. La tørkekurven henge bak i trommelen. Skyv frontrammen ned for å sikre loskjermen.
4. Plasser våte objekter på toppen av kurven. La det være litt plass imellom objektene slik at luften kan sirkulere. Trommelen roterer, men tørkekurven står stille.
5.Lukk døren.
6.Velg kald luft programmet.

MERK

Kontroller lofilteret og fjern lo fra objektene som er tørket på tørkekurven.

1. Sett stålenden inn i det midterste hullet.

Du kan bruke tidsforsinkelsesfunksjonen for å utsette sluttiden for tørkesekvensen.

1. Slå på tørketrommelen.
2. Velg tørkesyklus
3. Sett tidsforsinkelsen
4. Trykk på Start/Pause-knappen

- Favorittprogram ( ☆ )

Hvis det er en tørkesyklus du vil sette som favoritt, bruker du "Favorittprogram". Når du har lagret en favorittsyklus, kan du bruke den igjen helt til du endrer innstillingen. Du kan eksempelvis slå på strømmen og velge Ekstra tørt i Bomullssyklus og Lav temperatur samt Antikrøll i rekkefølge og deretter trykke på "Favorittprogram" inntil du hører en pipetone.

Det tar ca. 3 sekunder. Det er det hele. Neste gang du slår på tørketrommelen og trykker på "Favorittprogram" vises de valgte alternativene i displayet.

T illeggsfunksjoner

Antikrøll ( )

Antikrøllfunksjonen hindrer rynker og skrukker som oppstår hvis vasketøyet ikke tas ut straks tørkeprosessen er fullført.

Med denne funksjonen kjører og stopper tørketrommelen gjentatte ganger på slutten av syklusen.

Dersom du åpner døren under a ntikrøllprosessen, avbrytes funksjonen.

Trommellampe / Stryketørt

Trommellampe (glassdør)

- Under bruk kan du se innvendig i trommelen ved å velge funksjonen trommellampe. Den gjør det letter å overvåke tørkesyklusen.

Stryketørt (ugjennomsiktig dør)

- Denne funksjonen er mer fuktig enn hva som er nødvendig ved stryking.

Merk!

Denne funksjonen er bare tilgjengelig for stryking av bomull og blandet tøy.

Mer tid / Kortere tid ( ^+/^- )

Trykk knappen Mer tid eller Kortere tid inntil ønsket tørketid er satt.

Merk!

Disse knappene er bare tilgjengelige med Tidsinnstilt tørking, og skal betjenes innen du trykker på Start/Pause-knappen.

Av hensyn til dine barns sikkerhet bør du trykke på knappene Mer tid og Kortere tid samtidig i ca. 3 sekunder. Symbolet "CL" vises i LED-displayet.

Merk!

For å deaktivere " [L]" trykker du på knappene Mer tid og Kortere tid samtidig i ca. 3 sekunder.

Alternativ ( √ )

Skån (Gentle)

• Disse funksjonene benyttes til å forkorte eller forlenge tørkesyklusen ved å øke eller redusere temperaturen.
• Dette alternativet brukes bare for bomull og blandet tøy.

Tørt tøy-varsling (Damp Dry Beep)

• Dette er en funksjon som informerer ved hjelp av en alarmlyd når tøyet er mest egnet for strýking.
• Dette alternativet brukes bare for bomull og blandet tøy.
• Du kan ikke bruke "Lett stryketørt-varsel" når du velger stryketørt tørkenivå.

• Denne funksjonen reduserer krølling av tøyet.
• Dette er en funksjon som settes opp automatisk när du velger Blandet tøy, men det er ikke mulig å avbryte.

Merk!

Alternativet kan endres ved antall ganger man trykker på alternativ-knappen.

edlikehold og rengjøring

Det er viktig å vedlikeholde maskinen

Det er ikke vanskelig. Alt du behøver å gjøre er å følge informasjonen under.

Rense lofilteret

Rens lofilteret etter hver tørk, og kontroller det før hver tørk. Hvis "Clean Filter (Rengjør filteret)" (rens filter) lyser og du hører at summeren avgir lydsignal under tørkingen, bør du rense lofilteret. Rensing av filteret vil redusere tørketiden og energiforbruket, og forlenge levetiden til tørketrommelen.

1. Åpne døren.

1. Sett filteret tilbake.
2. Skyv filteret helt ned for å unngå sammenstøt när døren lukkes.

Ikke rens filteret med vann. Vann på filteret vil redusere tørkeeffekten.

Rensing av filteret mens et program kjører

Hvis "Clean Filter (Rengjør filteret)" (rens filter) lyser mens et program kjører, rens filteret ordentlig.

1. La maskinen avkjøles og følg de anbefalte trinnene.
   2.Trykk på Start/Pause-knappen

Tømme vannbeholderen

Kondensert vann oppsamles i vannbeholderen. Du bør tømme vannbeholderen etter hver tørk. Hvis du ikke gjør dette, kan det medføre endret tørkeytelse. "Empty Water (Tøm vannbeholderen)" lyser når vannbeholderen er full, samtidig som det avgis et lydsignal mens maskinen kjører. Hvis dette er tilfellet, må vannbeholderen tømmes innen 1 time.

1. Trekk ut vannbeholderen.

Høyhastighetssentrifugering etter vask gir mer effektivt energiforbruk.

Høy omgivelsestemperatur og et lite rom kan øke både tørketid og energiforbruk.

ADVARSEL

Sentrifugeres ikke vasketøyet i høy hastighet etter vasken, øker energiforbruket og tørketiden forlenges. I noen tilfeller blinker vasketøylampen "Empty Water" (Tøm ut vannet), og tørketrommelen kan stoppe.

edlikehold og rengjøring

Kondensatoren

Kondensatoren er også en veldig viktig del som medvirker til et effektivt tørkeresultat, derfor trenger den spesiell behandling. Det anbefales å rengjøre kondensatoren 3 til 4 ganger i året eller när lampen for tømming av kondens lyser.

1. Åpne kondensatordekselet ved å bruke en mynt eller en skrutrekker.

1. Åpne beskyttelsesdekselet ved å dreie på spakene.

Beskyttelsesdeksel

1. Trekk kondensatoren ut ved å sette en finger inn i hullet nederst. (Trekk den forsiktig ut, ikke bruk mye kraft.)

1. Rengjør kondensatoren ved å holde den under kranen og la vannet renne igjennom.

< Fronten >

1. Sett alle delene på plass i motsatt rekkefølge som du tok dem ut.

FORSIKTIG

• Bruk av tørketrommelen när varmeveksleren er tilstoppet med lo kan føre til at tørketrommelen skades. Det vil også øke energiforbruket.
• Ikke bruk skarpe gjenstander til å rengjøre varmeveksleren. Du kan komme til å skade den og forårsake lekkasjer.
• Bruk aldri tørketrommelen uten varmeveksleren.

V

edlikehold og rengjøring

Ventilasjonsgrill og inngangsgrill for kjøleluftgrill

Støvsug ventilasjonsristen foran 3 til 4 ganger i året for å sikre at lo og støv ikke hoper seg opp og stenger for luftinntaket.

Den varme luften ledes ut gjennom ventilasjonsristen.

Utpumping av kondensert vann

Utpumping av kondensert vann Normalt pumpes kondensert vann til vannbeholderen hvor det ligger inntil beholderen tømmes. Maskinen bruker ikke bare vannbeholderen, den kan også pumpe vannet direkte i en utløpsslange, praktisk når tørketrommelen står ovenpå en vaskemaskin. Med tilkoblingssettet for uttømming gjennom utløpsslange, kan du enkelt skifte fra vanntilføring til beholder til utløpsslange.

1. Ta ut

tilkoblingssettet.

vannbeholder- slangen fra set- tet.

Denne sensorfunksjonen registrerer fuktigheten på tøyvasken mens programmet er i gang, derfor er det viktig at den er ren hele tiden. Grunnen til at denne delen må rengjøres er for å fjerne kalkbelegget på overflaten av sensoren. Tørk av overflaten på sensoren inne i trommelen (se bildet).

Tørkeguide og energiforbruk

Forløp		Ca. vekt	Angitt tørketid (inkl. avkjølingstid)	Energiforbruk
Bomull	Stryketørta	9kg	97min	3.81
	Lett tørk *	9kg	103min	5.05
	Skaptørt	9kg	115min	5.55
Blandet tøy	Skaptørt	4kg	48min	1.70
Hurtigtørk		2kg	50min	1.41
Spesial-programmer	Finvask	1.5kg	45min	0.85
	Sportstøy	1.5kg	30min	0.69
	Ull	1kg	21min	0.45
	Tykke plagg	2.5kg	60min	2.85

* T estet I henhold til testprogrammet EN61121 : 2005
* Strømforbruket vil kanskje ikke være det samme som angitt i tabellen "Strømforbruk" per opm, avhengig av installasjons-og bruksbetingelser.

Tøy av ull

Dra i ullplagg til de far tilbake sin naturlige størrelse, og tørk dem flatt pa tørkekurven.

Vevd og strikket materiale

Noen vevde og strikkete materialer kan krympe, det avhenger av kvaliteten.

Tøy med press og syntetiske stoffer

Ikke legg for mye tøy i trommelen. Ta ut tøy med press med en gang trommelen stopper for å redusere rynker.

Babytøy og nattkjoler

Kontroller alltid tørkeanvisningene på tøyet.

Gummi og plastikk

Ikke tørk materiale som inneholder gummi eller plastikk slik som:

a) Forkler, smekker og stoltrekk
b) Gardiner og duker
c) Badematter

Glassfiber

Ikke tørk materiale med glassfiber i tørketrommelen. Rester av glass kan ligge igjen i maskinen og feste seg på tøyet neste gang du bruker trommelen, dette vil irritere huden.

Vaske- og tørkeanvisninger

Tøy har egne vaske- og tørkeanvisninger, det anbefales å følge disse.

Tøyet bør også sorteres etter størrelse og stofftype. For å spare energi, tid og forbedre ytelsen, bør du ikke overbelaste maskinen.

Tørkeanvisninger.

Symbol Instrukser
	Tørking
	Trommeltørking
	Permanent press/rynkeresistent
	Skånsom/Finvask
	Må ikke tørkes i trommel
	Må ikke tørkes
	Høy varme
	Middels varme
	Lav varme
	Ingen varme/luft
	Tørkes hengende
	Drypptørking
	Tørkes flatt
	Tørkes i skygge

Nyttige tips

Reservedeler

Reservedeler leveres i henhold til garantibetingelsene. Komponenter som er dekket av garanti leveres uten kostnad. Er garantiperioden utløpt, må reservedeler kjøpes fra servicesenteret.

Avfallshåndtering av tørketrommelen

Tørketrommelen må avfallshåndteres på en sikker og trygg måte slik at barn ikke utsettes for risiko.

Døren, lokket og andre fremstikkende deler må demonteres og strømledningen må kuttes av for å hindre fremtidig bruk. Deretter avfallshåndteres tørketrommelen på forskriftsmessig måte.

- Kontakt med servicetekniker

Har det oppstått problemer med tørketrommelen, må du først gå gjennom feilsøkingstabellen.

En servicetekniker vil stille deg noen spørsmål, slik som følgende:

1. Ditt navn, adresse og postnummer.
2. Ditt telefonnummer.
3. Beskrivelse av problemet.
4. Tørketrommelens modellnummer og serienummer.
5. Kjøpsdato

- Tilbehørsdeler

- Tørketrommelen leveres med tilbehør, slik som

1. Dreneringsslange

1. Slangeholder

• Forutsetninger for bruk av stablesett
• fig.①: Størrelse på vaskemaskinens topplate: 550
• fig.②: Størrelse på vaskemaskinens topplate: 600

Er det nødvendig å stable, må du stable tørketrommelen oppå en LG-vaskemaskin. For å gjøre det, er det nødvendig å kjøpe et stablesett separat.

Feilsøking

Tips om feilsøking

Følgende sider vil gi hjelpe deg å finne svar på dine spørsmål innen du ringer servicesenteret slik at du sparer tid og penger.

Spørsmål Hva du skal gjøre

Tørketrommelen virker ikke	1. Kontroller at tørketrommelen er tilkoplet veggkontakten.2. Kontroller at knappen "Start" er trykt inn.3. Kontroller at døren er godt lukket.4. Kontroller at romtemperaturen ikke er under 5°C.5. Kontroller at sikringen ikke er gått eller at skillebryteren har koplet ut. Skift eventuelt sikring.(Forsiktig: elektriske tørketromler bruker vanligvis to sikringer eller skillebryter.)Når du har tømt vannbeholderen og rengjort filteret under bruk, må du trykke på startknappen for å starte tørketrommelen igjen.
Det tar lang tid innen tøyet blir tørt	1. Filteret bør rengjøres etter hver gangs bruk.2. Kontroller at vannbeholderen er tømt.3. Kontroller at kondensatoren er ren.4. Kontroller at du har valgt rett program for den aktuelle tekstiltypen5. Kontroller at det ikke er hindringer for ventilasjonsåpningene på tørketrommelens front og bakside.6. Kontroller at tøyet ikke er "overdrevent vått".7. Kontroller at du har valgt rett program.8. Kontroller at tørketrommelen ikke er overbelastet.
Lampen "Rengjør filter" blinker	1. Kontroller at filteret er rengjort.2. Kontroller at kondensatorenheten ikke er blokkert.
Tøyet har en mengde lo	1. Kontroller at lofilteret er tomt.2. Kontroller at det kun er rent tøy som er lagt inn i tørketrommelen.3. Kontroller at tøyet er korrekt sortert.4. Kontroller at tørketrommelen ikke er overbelastet.5. Kontroller at det ikke er noe papir, tørkepapir eller lignende i lommene på plaggene.
Tørketiden varierer	Tørketiden for en ladning tøy vil variere avhengig av varmeinnstilling, mengde tøy, type tekstiler, tøyets fuktighetsgrad og lofilterets tilstand.
Det lekker vann	Kontroller at døren og pakningen ikke er tilsmusset eller skadet
Tøyet er skrukket	Kontroller at tørketrommelen ikke er overbelastet. Forsøk med en kortere tørketid og ta ut plagg selv om de fortsatt er noe fuktige.
Tøyet er krympet	For å unngå at tøyet krymper må du følge bruksinstruksene for tøyet. Visse tekstiler vil krympe under vask.Andre tekstiltyper kan vaskes, men vil krympe i tørketrommel.

Feilsøking

Feilmodus

• dE : I LED-displayet vises " dE " når døren er åpen. Døren må være lukket og du må trykke på startknappen for å starte tørketrommelen igjen.
  • tE1,tE2,tE3,tE4 : Dersom du stadig får feilmeldinger, trekk ut str kontakt servicesenteret.

1. Når dette symbolet med en søppeldunk med kryss på er festet til et produkt, betyr det at produktet dekkes av EU-direktivet 2002/96/EF.
2. Alle elektriske og elektroniske produkter skal kastes i atskilte gjenbruksstasjoner som er satt ut av statlige eller lokale myndigheter.
3. Riktig avfallshåndtering av det gamle apparatet bidrar til å forhindre mulige negative konsekvenser for miljøet og folkehelsen.
   4.Hvis du vil ha mer detaljert informasjon om avfallshåndtering av gamle apparater, kan du kontakte lokale myndigheter, leverandøren av avfallshåndteringstjenesten eller butikken der du kjøpte produktet.

■ Dette dekkes ikke av garantien.

Besøk av servicetekniker for å instruere deg om produktet.

Hvis produktet er tilkoblet en annen spenning enn det som er angitt på merkeplaten.

Hvis feilen er forårsaket av ulykker, forsømmelse eller feilaktig bruk.

Hvis feilen er forårsaket av andre grunner enn normal bruk eller bruk i henhold til håndboken.

Hvis feilen er forårsaket av gift, f.eks. rotte- eller kakkerlakkgift etc.

Støy og vibrasjon som anses å være normal, slik som vannpumping, sentrifugering eller lydsignal fra summeren.

Korreksjon av maskinen, f.eks. heve/senke eller tilpasse utpumpingen av vann.

Vanlig vedlikehold som står anbefalt i håndboken.

Fjerne fremmedobjekter fra maskinen, inkludert pumpen og inntaksslangefilteret, f.eks. småstein, spiker, BH-bøyler og knapper etc.

Bytte sikringer, ledningsnett eller utføre rørleggerarbeid.

Rette opp feil etter uautorisert reparasjon.

Hvis maskinen brukes kommersielt, gjelder ikke garantien

(f.eks. bruk i offentlige bad, herberg, treningssenter eller sovesaler).

Hvis maskinen er installert utenfor serviceområdet, skal kostnader vedrørende transport i forbindelse med reparasjon eller utskifting av ødelagte deler dekkes av eieren.

Memo

LG Electronics Inc.
