BRUKSANVISNING CI700 ASKO

1. Säkerhet 10

2. Innan du använder mangeln 10

2.1 Förpackningsmaterial 10

2.2 Skrotning 10

1. Beskrivning av mangeln 11

2. Tekniska data 11

3. Installation 12

4. Tilläggsutrustning 12

5. Användning 13

7.1 Funktion 13

7.2 Mangling 13

7.3 Genommangling 14

1. Allmänt om användning 15

8.1 Behandling av plaggen för mangling 15

8.2 Mangling av olika plagg 15

8.3 Förvaring av mangeln 15

1. Skötsel 15

9.1 Rengöring 15

9.2 Byte av mangelduk 16

1. Om mangeln inte fungerar 16

2. Garanti och service 16

Tillverkad i Finland. Tillverkaren är sertifierat enligt ISO 9001 kvalitet och enligt ISO 14001 miljöstan- darden.

Obs! Rätt till ändringar förbehålls.

1. TURVALLISUUS

Endast de vuxna får använda mangeln. Läs noggrant igenom bruksanvis nin gen innan du använder mangeln första gången! Spar bruksanvisningen för sena re behov och kommande användare!

Lär dig använda mangeln på rätt sätt, så undviker du onödiga service- och liknande kostnader. Mangeln är avsedd endast för hushållsbruk. Den skall endast användas enligt denna bruksanvisning.

Eventuella reparationer skall utföras av behörig fackman. Upptäckes transportska dor på mangeln, vänligen meddela försäljaren detta omedelbart.

Av säkerhetsskäl börjar valsarna inte rotera förrän fingerskyddet är nedtryckt.

Mangelns funktion stoppar genast, när fingerskyddet lyftes något ur manglingspositionen.

Skyddsplåtarna på baksidan av mangeln förhindrar dig från att köra in fingrarna mellan de roterande valsarna bakifrån.

Dra mangeln inte utmed bordets yta. Fottassarna kan lossna.

Se på dataskylten och anteckna följande:

Din mangels typ- och tillverkningsnummer ____

Datum, då du använde mangeln första gången ____

Telefonnummer till närmas te märkesservice

2. INNAN DU ANVÄNDER MANGELN

2.1 FÖRPACKNINGSMATERIAL

Källsortera enligt din kommuns rekommendationer.

2.2 SKROTNING

Mangeln får inte behandlas som vanligt hushållsavfall. För mer information om hantering, återvinning och återanvändning av mangeln, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Mangeln är tillverkad och märkt för återvinning.

Hjälp till att undvika olyckor även när mangeln skall skrotas: Lossa den från vägguttaget och kapa sladden vid utgången från mangeln.

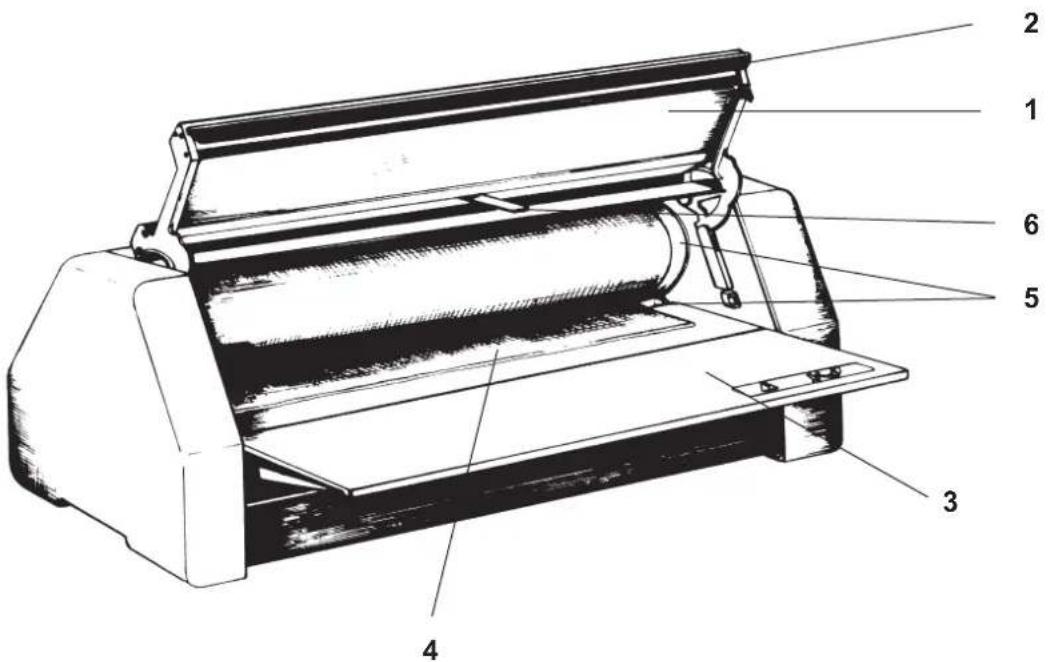

3. BESKRIVNING AV MANGELN

Några modeller är utrustade med fast utfällbart bord (3).

4. TEKNISKA DATA

Mått

. höjd 286 mm
.bredd 730 mm
.djup 314 mm

Vikt

20

kg

Tryckkraft mellan valsarna 3,4 - 4,0 kN (340 - 400 kp)

Valsarnas bredd 598 mm

Mangelduk

.bredd 55 cm
. längd 1,4 m
. material linne/bomull

Driftspänning

230

V

Anslutningseffekt

90

W

Inmatningshastighet

3,4 m/min

Anslutningkabelns längd

1,9 m

5. INSTALLATION

Ingen speciell installation är nödvändig. Elanslutningen sker genom att stickproppen sätts i ett vägguttag.

Obs!

Om anslutningskabeln blir skadad, skall den ersättas med förberedd kabel som skall skaffas från märkesservice. Kabeln har färdiga stiftdon på ändar av ledningar. Utbytet skall utföras av behörig fackman.

Mangeln kan även placeras inne i ett skåp. Mangeln ryms t.ex. i ett städskåp. Man behöver inte fästa mangeln i skåpet.

Om du placerar mangeln inne i skåpet

• Akta dig för att dra ut mangelduken eller plaggen för kraftigt. Det är möjligt att mangeln då faller ut ur skåpet. Om du vill dra lakanen, fäst mangeln på underlaget. Det fi nns gänghål (M6) på mangelns botten.
• Försäkra dig om att hyllan är stadigt fäst i skåpet.
• Försäkra dig om att skåpet inte tippar.
• Vägguttaget skall inte placeras gömt bakom mangeln. Stickproppen skall dras ut ur vägguttaget utan att det behövs fl ytta mangeln.

6. TILLÄGGSUTRUSTNING

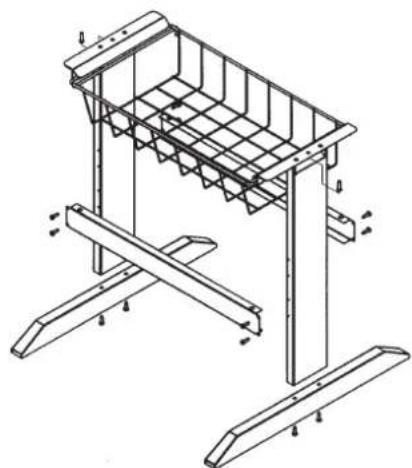

För att underlätta manglingen finns ett stativ och en löstagbar uppsamlingskorg att köpa som tillbehör.

Vid genommangling kan korgen ställas i bakläge. Så samlas de mangla- de plaggen direkt i korgen.

Klädet blir slätt tack vare valsarnas rotation och presskraften mellan dem. Presskraften är alltid den rätta för olika kläden, eftersom valsar na är fjädrade och automatiskt anpassar avständet sinsemellan i enlighet med tygtjockleken. Mangelduken är avsedd för att hålla fast plaggets ända mellan valsarna.

Mangelns funktion regleras med hjälp av fingerskyddet genom att ställa det i olika lägen:

Övre läget,

valsarna öppnar sig och övre valsen frikop plas

Mellanläge,

valsarna stannar

Nedre läget,

valsarna pressas ihop och börjar rotera

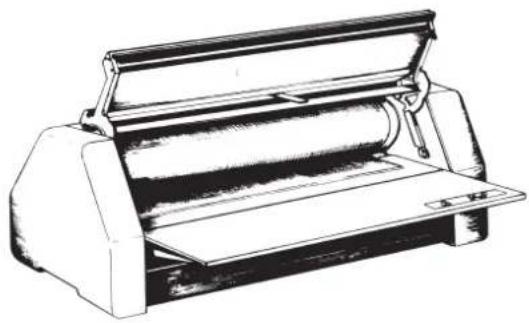

7.2 MANGLING

- Lyft upp fi ngerskyddet till övre läget.

● Vänd bordskivan till manglingsläget.

- Anslut stickproppen i väguttaget.

- Dra ut mangelduken.

- Placera plaggen på duken framför valsarna. Önskar man mangla fl era plagg samtidigt, så skall man se till att tjocka sömmar ej kommer på varandra.

- Tryck ned fi ngerskyddet till nedre läget, varvid valsarna pressar mot varandra och börjar rotera och plaggen rullas in med mangeldu ken.

- Styr plaggen samtidigt med handen så, att de rullas tätt och rakt runt valsen.

- Mangla inte för fuktiga kläden, emedan mangelduken kan missfär ga dem.

• Önskar man stoppa mangeln under användning (t.ex. för att räta ut plaggen), så skall fi ngerskyddet lyftas upp något. Då stannar valsarna, men pressar mot varandra.
• Dra ut plaggen från mangeln genom att lyfta upp fi ngerskyddet till övre läge. Då öppnar sig valsarna och mangeln stannar, varvid plaggen kan dras ut.

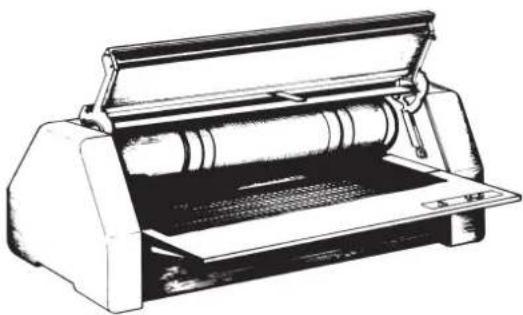

Obs!

Av säkerhetsskäl börjar valsarna inte rotera förrän fingerskyddet är helt nedtryckt.

Om alltför många plagg matas in runt valsen, fungerar motorn ej på grund av överbelastning. Stoppa mangeln och öppna valsarna genom att lyfta fingerskyddet. Sedan överflödiga plagg har tagits bort, kan mangling fortsätta.

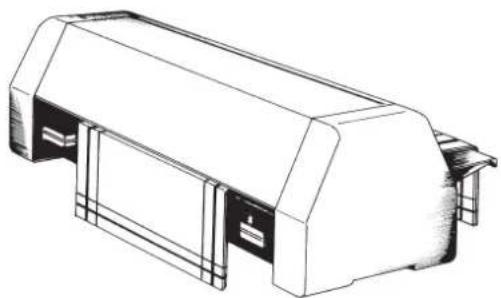

7.3 GENOMMANGLING

Stora plagg såsom gardiner, borddukar osv. belastar mangeln för mycket om de rullas kring valsen. De kan manglas på följande sätt:

● Rulla mangelduken helt runt valsen.
● Skjut in plagget mellan valsarna.
- Tryck ner fi ngerskyddet. Plaggen går nu mellan de roterande valsarna och kommer ut baktill.

För att underlätta manglingen lönar det sig att omsorgsfullt räta ut plaggen när de hänges upp för torkning. Om plaggen har blivit helt torra, fukta dem jämnt med ljummet vatten och rulla ihop för att genomfuktas under 2-12 timmar. Överfl ödig fuktning skall undvikas, för att då kan mangelduken missfärga plaggen. Vid överfl ödig fuktning tar plaggens efter torkning även en lång tid och innan de blir torra, drar de sig i uppkomna skryn klor.

Varning!

Mangla inte för fuktiga kläden, emedan mangelduken kan missfär ga dem.

8.2 MANGLING AV OLIKA PLAGG

Lakan

Dra lakanen fyr- eller tredubbla. Manglingstiden 2-4 min. Mangla påsla kan genom.

Borddukar

Dra borddukarna som lakanen och mangla raka. Manglings ti den 2-4 min.

Mangla små plaggen raka 4-5 st på varan dra. Mata in på valsen så att tjocka sömmar kommer efter varandra. På så sätt bildas inga större ojämnheter, och trycket fördelas jämnt runt hela valsen. Manglingstiden 2-4 min.

Handdukar

Mangla handdukarna raka eller tredubbelt vikta i läng drikt ning. Man glings tiden 1-3 min. Mangla tjocka handdukar genom.

8.3 FÖRVARING AV MANGELN

● Rulla duken på övre valsen.
● Fäll ner bordskivan.
- Ta ut stickproppen ur vägguttaget och rulla upp anslutningska beln bakom mangeln.

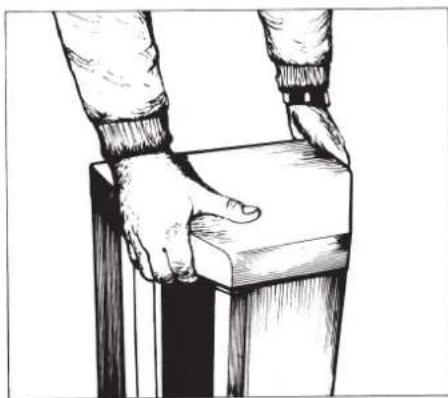

I lodrätt läge kan mangeln fl yttas genom att lyfta den med bägge händerna i ena gaveln.

Varning!

Förvara alltid mangeln så att barn inte kan bli skadade av den.

Rengör mangelns yttre delar vid behov med en trasa och något syntetiskt tvättmedel (t.ex. handdiskmedel). Använd ej skurmedel eller stålull. De kan repa mangelns ytor.

Före rengöring dra ur stickproppen ur vägguttaget.

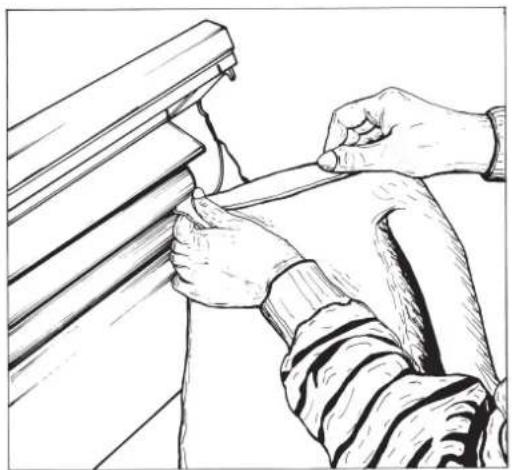

9.2 BYTE AV MANGELDUK

Om mangelduken måste bytas, gör så här:

• Dra först ur stickproppen ur vägguttaget.
• Dra ut mangelduken helt, så att fästskåran i valsen kommer fram.
• Lossa duken ur skåran genom att klippa loss den. (Om du vill använd da samma duk igen, dra ut den genom kanten och håll samti digt pinnen på plats med t.ex en skruvmejsel.)
• Trä på den nya duken på pinnen.

• Stickproppen sitter i vägguttaget.
  ● Fingerskyddet befi nner sig i nedre läge.
  ● Mangeln inte har blivit överbelastad.
• Säkringarna är hela.

Fungerar mangeln inte trots ovannämnda kontroller, kontakta närmaste märkesservice. Enligt elsäkerhetsbestämmelserna får elektriska hushåll smaskiner repareras endast av ett behörigt företag eller en behörig person.

Meddela mangelns typ- och tillverkningsnummer vid service beställ ningen. Du hittar dem på typskylten bakpå mangeln, eller på garanti kortet.

11. GARANTI OCH SERVICE

I Finland

Närmare information om garanti lämnas i separat garanti- och service-tjänsthäfte.

Spara ditt inköpskvitto.

I Sverige

I Sverige gäller EHL:s konsumentköps-villkor.
