KÄYTTÖOHJE CI700 ASKO

KÄYTTÖOHJE BRUKSANVISNING

1. Turvallisuus 3

2. Ennen mankelin käyttöönottoa 3

2.1 Laita pakkausmateriaalit kierrätykseen 3

2.2 Vanhan mankelin hävittäminen 3

1. Laitteen kuvaus 4

2. Tekniset tiedot 4

3. Asennus 5

4. Lisävarusteet 5

5. Käyttö 6

7.1 Mankelin toimintaperiaate 6

7.2 Mankeloiminen 6

7.3 Läpimankelointi 7

1. Yleisiä ohjeita käytöstä

8.1 Vaatteiden käsittely ennen mankelointia 7

8.2 Eri vaatekappaleiden mankeloiminen 8

8.3 Mankelin säilytys 8

1. Hoito

9.1 Puhdistus 8

9.2 Mankeliliinan vaihto 9

1. Jos mankeli ei toimi

2. Takuu ja huolto

INNEHÅLL

Sida

Valmistettu Suomessa. Valmistajalla on ISO 9001 mukainen laatusertifikaatti ja ISO 14001 mukainen ympäristösertifikaatti.

Huom! Oikeus muutoksiin pidätetään.

Mankelia saa käyttää vain aikuinen henkilö. Lue huolella koko käyttöohje ennen kuin käytät mankelia ensimmäisen kerran! Säilytä käyttöohje myöhem pää tarvet ta ja muita käyttäjiä varten!

Tällöin opit käyttämään mankelia oikein ja vältyt turhilta huolto- ym. kustannuk silta. Mankeli on tarkoitettu ainoastaan kotitalouskäyttöön ja käytettä väksi vain tämän käyttöohjeen mukaisesti.

Mahdolli set mankelin korjaukset saa suorittaa vain am mattitai toi nen henkilö. Ammatti taidottoman henkilön suoritta ma työ saattaa vahingoittaa mankelia ja aiheuttaa henkilö- ja/tai aineellisia vahin koja. Mikäli mankelissa on kuljetus-vau rioita, ilmoita niistä heti myyjälle.

Turvallisuussyistä telat eivät lähde pyörimään ennen kuin sor misuojus on painettu alas. Täten se estää sormien joutumisen telojen väliin.

Mankelin toiminta pysähtyy heti, kun sormisuojusta nostetaan hiukan mankeloin tiasennosta.

Mankelin takaosassa olevat suojalevyt estävät pikkulapsia työntä mästä sormia pyörivien telojen väliin mankelin takaa.

Älä vedä mankelia pitkin pöytää. Vedettäessä mankelia pitkin pöytää, jalkatassut saattavat irrota.

Katso arvokilvestä ja merkitse tähän:

Mankelisi tyyppi- ja valmistusnumero ____

Milloin otit laitteen käyttöön ____

Lähim män merkki huollon puhelin numero ____

2. ENNEN MANKELIN KÄYTTÖÖNOTTOA

2.1 LAITA PAKKAUSMATERIAALIT KIERRÄTYKSEEN

Laita paperi- ja pahvijätteet keräykseen. Vie muovijätteet energiajät tee seen.

2.2 VANHAN MANKELIN HÄVITTÄMINEN

Ympäristönsuojelusyistä kaikki käytöstä poistetut laitteet on hävitettävä asi- anmukaisesti. Mankelia ei saa hävittää kotitalousjätteiden mukana. Toimita vanha mankeli sähkö- ja elektroniik kakomponenttien keräys- ja kierrätys pisteeseen (SER -laitteiden vastaanottopisteeseen). Lisätietoja vanhan tuotteen hävittämisestä saat tarvittaessa kunnan jätehuoltoneuvojalta. Mankelin muoviosat ovat merkittyjä kierrätystä varten.

Jotta käytöstä poistettu mankeli ei aiheuttaisi vaaratilanteita, irrota pistotulppa pistorasiasta ja katkaise mankelin liitosjohto.

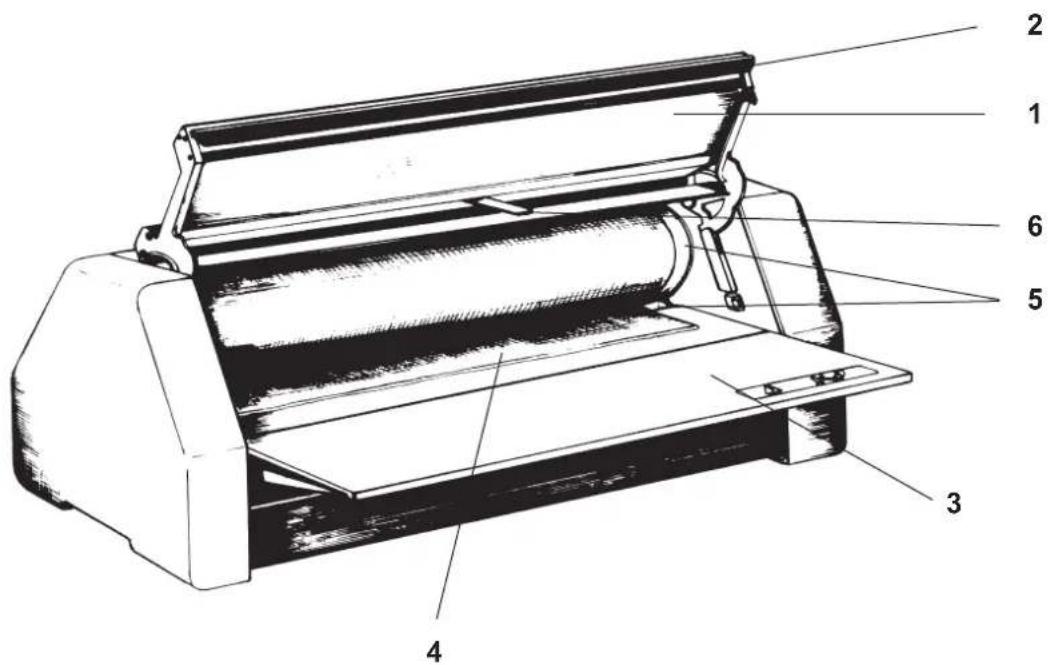

3. LAITTEEN KUVAUS

Joissakin malleissa työskentelytaso (3) on kiinteä.

4. TEKNISET TIEDOT

Mitat

.korkeus 286 mm
. leveys 730 mm
. syvyys 314 mm

Paino

20

kg

Telojen välinen puristusvoima 3,4 - 4,0 kN (340 - 400 kp)

Telojen leveys 598 mm

Mankeliliina

. leveys 55 cm
. pituus 1,4 m
. materiaali pellava/puuvilla-sekoite

Käyttöjännite

230

V

Liitäntäteho

90

W

Syöttönopeus

3,4 m/min

Liitäntäjohdon pituus

1,9 m

5. ASENNUS

Mankeli ei vaadi erityistä asennusta. Sähköliitäntä suoritetaan kytkemällä pistotulppa pistorasiaan.

Huom!

Jos verkkoliitäntäjohto vaurioituu, on se korvattava merkkihuoltoliikkeestä saatavalla esivalmistellulla kaapelilla, jossa liittimet ovat valmiina johti-mien päissä. Vaihdon saa suorittaa vain valtuutettu huoltomies.

Mankeli voidaan sijoittaa myös kaappiin. Mankeli mahtuu esim. kodin hoi-tokomeroon. Mankelia ei tarvitse kiinnittää kaappiin.

Jos sijoitat mankelin kaappiin

• Varo vetämästä liinaa tai mankeloitavaa pyykkiä niin voimakkaasti, että mankeli putoaa kaapista. Mikäli haluat vetää lakanat suoraksi, kiinnitä mankeli alustaansa. Man ke lin pohiassa on M6 kierrereijät.
• Varmista, että hylly on kiinnitetty kaappiin riittävän tukevasti.
  ● Varmista, ettei kaappi kaadu.
• Pistorasia tulee sijoittaa siten, että pistotulppa voidaan irrottaa pistorasiasta ilman mankelin siirtelyä (pistorasiaa ei saa sijoittaa piloon mankelin taakse).

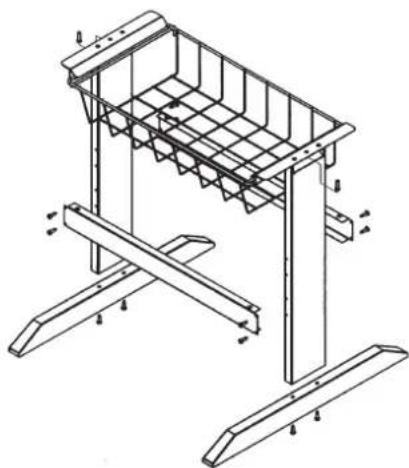

6. LISÄVARUSTEET

Mankelointityötä helpottamaan voidaan hankkia lisävarusteena jalusta sekä irrotet tava vaatekori.

Läpimankeloinnissa kori voidaan sijoittaa taka-asentoon keräämään läpi mankeloitava pyykki suoraan koriin.

Mankelin toiminta perustuu kahden toisiaan vasten pyörivän telan väliseen puristusvoimaan. Puristusvoima on aina sopiva eri vaatepak suuk-sille, koska telat joustavat automaattisesti kankaan paksuuden mukaan. Man keliliina pitää mankeloitavan pyykin pään liikkumattomana telojen välissä.

Mankelin toimintaa säädellään sormisuojuksen avulla siirtämällä sitä eri asentoihin:

te at avautuvat ja yla

Yläasento,

telat avautuvat ja-ylätela pysähtyy

Väliasento,

telat

pysähtyvät

Ala-asento,

telat viistuvat yhteen ja lähtevät pyöri mään

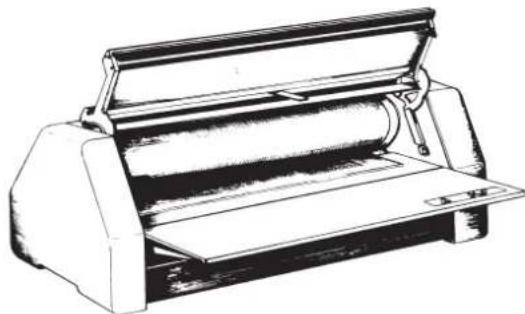

7.2 MANKELOIMINEN

● Nosta sormisuojus yläasentoon.
- Käännä työskentelytaso mankelointiasentoon.
- Työnnä pistotulppa pistorasiaan.
- Vedä mankeliliina esille.
- Aseta mankeloitavat, hieman kosteat vaatteet liinan päälle telojen eteen. Jos mankeloit useita vaatteita samanaikaisesti, katso, etteivät paksut päär mekohdat tule päällekkäin.
● Paina sormisuojus ala-asentoon, jolloin telat puristuvat vastak kain, alkavat pyöriä ja vaatteet kiertyvät liinan mukana telan ympärille. Ohjaa samalla vaatteiden kulkua niin, että ne kiertyvät tiukasti ja suo raan telalle.
- Jos mankeloit pyykin liian kostean, mankeliliinasta saattaa irrota väriä.

• Jos haluat käytön aikana pysäyttää mankelin esim. vaattei den ryppy jen oikaisemista varten, nosta sormisuojusta hieman ylöspäin. Tällöin telat pysähtyvät, mutta eivät irtoa toisistaan.
• Poista vaatteet mankelista nostamalla sormisuojus yläasentoon. Tällöin telat avautuvat ja mankeli pysähtyy, jolloin voit vetää vaat teet ulos.

Huom!

Turvallisuussyistä telat eivät lähde pyörimään ennen kuin sor mi suojus on painettu täysin alas.

Ylikuormitus

Jos olet syöttänyt telalle liian paljon vaatteita, ei moottori ylikuor mi tuk sen takia toimi, vaan pysähtyy. Pysäytä mankeli ja suorita telojen avaus sormisuojusta nostamalla. Poistettuasi telalta liiat suuret vaatteet voit jatkaa mankelointia.

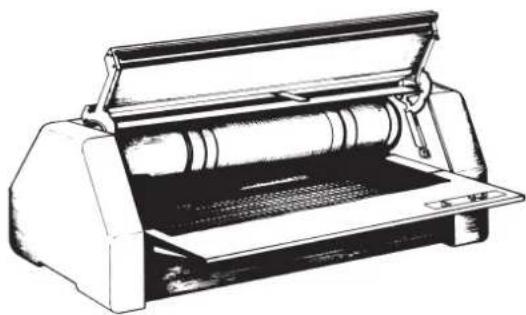

7.3 LÄPIMANKELOIMINEN

Suuret vaatekappaleet kuten ikkunaverhot, pöytäliinat jne. kuormit tavat mankelia liikaa telalle kierrettynä. Voit mankeloida ne seuraavasti:

• Kierrä mankeliliina kokonaan telan ympärille.
• Työnnä mankeloitava vaate telojen väliin.
  ● Paina sormisuojus alas. Vaatteet kulkevat nyt telojen välistä ja ohjautu vat ulos taka-aukosta.

Mankeloinnin helpottamiseksi kannattaa vaatteet oikoa huolella ripustettaessa ne kuivumaan. Mikäli vaatteet ovat kuivuneet täysin pesun jäljiltä, kostuta ne haalealla vedellä tasaisesti ja pane käärölle vetäytymään 2-12 tunniksi. Liikaa kostuttamista on vältet tävä, koska tällöin mankeliliinasta saattaa irrota väriä, vaatteiden jälkikuivatus kestää kauan ja vaat teet vetäytyvät kuivuessaan ryppyyn. Vedä, oio ja taita vaatteet mankelointia varten.

Varoitus!

Jos mankeloit pyykin liian kostean, mankeliliinasta saattaa irrota väriä.

8.2 ERI VAATEKAPPALEIDEN MANKELOIMINEN

Lakanat

Laskosta lakanat nelin- tai kolminkerroin. Mankeloimisaika 2-4 min. Läpimankeloi pussilakanat.

Pöytäliinat

Laskosta pöytäliinat kuten lakanat ja mankeloi suorana. Mankeloimisaika 2-4 min.

Pienet vaatekappaleet (esim. tyynyliinat)

Mankeloi suorina 4-5 kpl päällekkäin. Syötä ne telalle siten, että paksut saumat tulevat vuorotellen. Näin ei pääse muodostumaan epätasaisuuk sia ja paino kohdistuu samanlaisena telan kaikkiin osiin. Mankeloimisaika 2-4 min.

Pyyheliinat

Mankeloi pyyheliinat suorina tai pituussuunnassa kolmin kerroin taitettu na rinnakkain. Mankeloimisaika 1-3 min. Läpimankeloi paksut pyyhe liinat.

8.3 MANKELIN SÄILYTYS

Kierrä liina ylätelalle.
- Käännä työskentelytaso alas.
- Irrota pistotulppa pistorasiasta ja aseta liitäntäjohto vyyhdelle taka koukkuihin.

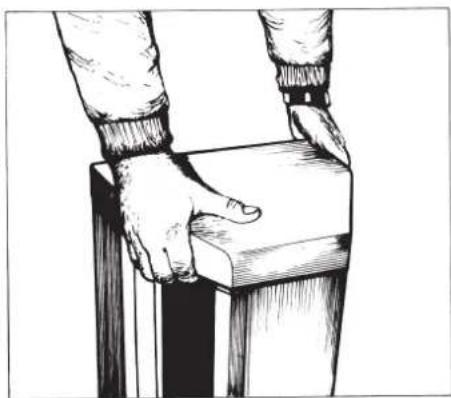

Pystyasennossa mankelia voi siirrellä nostamalla molemmin käsin toisesta päädystä.

Varoitus!

Mankelia on säilytettävä siten, etteivät lapset voi vahingoittaa itseään siihen.

Puhdista mankelin ulko-osat tarvittaessa pehmeällä pyyhkeellä ja synteettisel lä pesuaineella (esim. käsiastianpesuaine). Älä käytä hankaa- via puhdistusaineita tai teräsvillaa, sillä ne saattavat naarmuttaa mankelin pintoja.

Ennen puhdistusta irrota pistotulppa pistorasiasta.

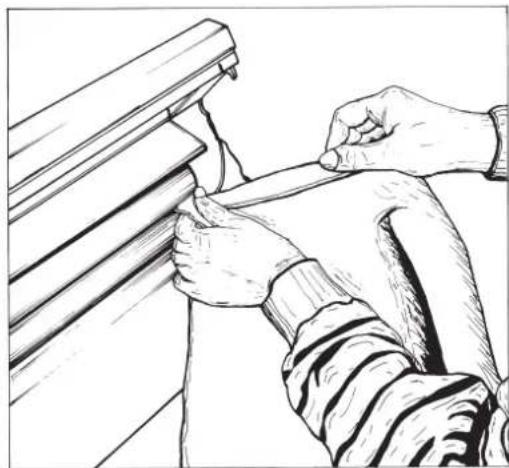

9.2 MANKELILIINAN VAIHTO

Jos joudut vaihtamaan mankeliliinan uuteen, menettele seuraavasti:

• Irrota pistotulppa vaihdon ajaksi pistorasiasta.
• Vedä mankeliliina kokonaan esille niin, että kiinnitysura tulee näkyviin.
• Poista vanha liina urasta leikkaamalla se irti. (Mikäli haluat käyttää liinaa uudelleen, voit poistaa sen vetämäl lä toisesta reunasta ja pitä mällä samanaikaisesti puikkoa paikallaan jollain työkalulla.)
  ● Pujota uusi liina puikkoon.

● Pistotulppa on pistorasiassa.
● Sormisuojus on ala-asennossa.
● Mankelia ei ole ylikuormitettu.
- Sulakkeet ovat ehjät.

Mikäli mankeli ei toimi tarkistamisistasi huolimatta, ota yhteys lähimpään merkkihuoltoon. Sähköturvallisuusmääräysten mukaan saa sähköisiä kotitalouskoneita korjata vain sellainen henkilö tai liike, jolla on siihen asianomainen lupa.

Ilmoita mankelin takana olevasta arvokilvestä tai takuukortista man kelin tyyppi- ja valmistusnumero tehdessäsi huoltotilausta.

11. TAKUU JA HUOLTO

Tarkemmat tiedot takuu- ja huoltoasioista löydät laitetta seuraavas ta erillisestä takuu- ja huoltopalveluesitteestä.

Säilytä ostokuitti, joka on samalla takuukuitti.
