BRUKSANVISNING RJP3351 ROSENLEW

Innan installation och användning av skåpet läs noggrannt igenom bruksanvisningen. Den innehåller säkerhetsåtgärder, tips, information och uppslag. Om kylskåpet används enligt instruktionerna kommer det att fungera som det ska och vara till största belätenhet.

Symbolerna nedan hjälper dig att lättare hitta information.

Säkerhetsåtgärder

Denna symbol upplyser dig om varningsord och information gällande ditt skåp.

Tips och användbar information.

Miljö-information.

Symbol för uppslag

Vid denna symbol hittar ni uppslag om förvaring av matvaror.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Innehållsför teckning

Viktig säkerhetsinformation....15

Allmänna säkerhetsåtgärder 15

Åtgärder för barns säkerhet 15

Säkerhets åtgärder för installation 15

Säkerhetsföreskrifter för Isobutan....15

Instruktion för användaren 16

Allmän information 16

Beskrivning av skåpet, huvuddelar ....16

Manöverpanel 17

Färger för manöverpanelens bakgrundsbelysning....17

Reglering av temperaturen, inställning .....18

Kylskåpets användning....18

Köp av matvaror läge....18

Förvaring i kylskåpet....18

Temperaturindikator....18

Att använda frysen 19

Infrysning 19

Förvaring i frysen....19

Användbara råd och tips....19

Tips och uppslag....20

Energibesparande 20

Skrotning och återvinning....20

Underhåll....20

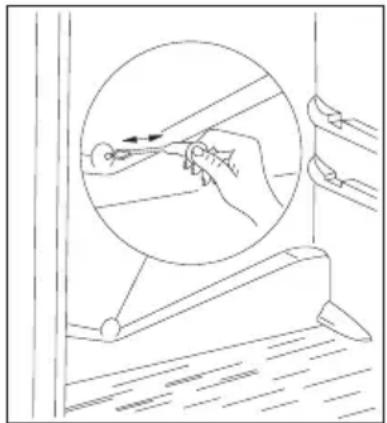

Avfrostning....20

Regelbunden rengöring....21

Om skåpet inte används....21

Felsökning....21

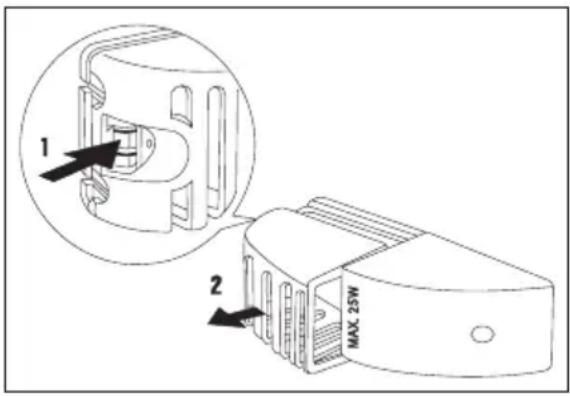

Byte av lampa....21

Om något ej fungerar....21

Installations - instruktioner 23

Teknisk data....23

Att installera skåpet 23

Transport och uppackning 23

Rengöring....23

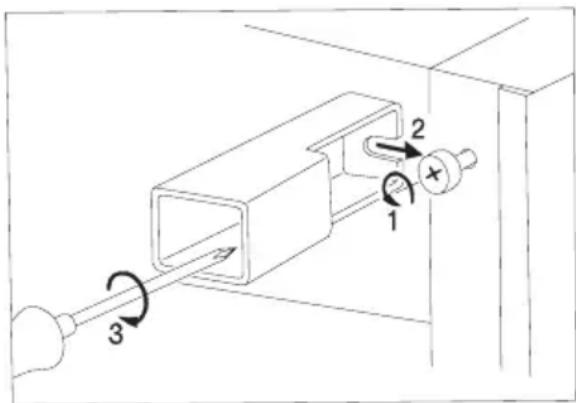

Ställ skåpet på plats 23

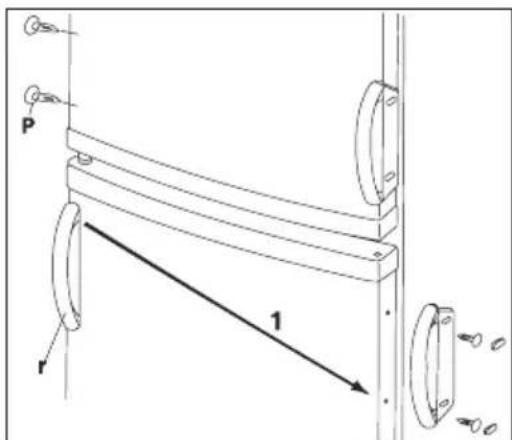

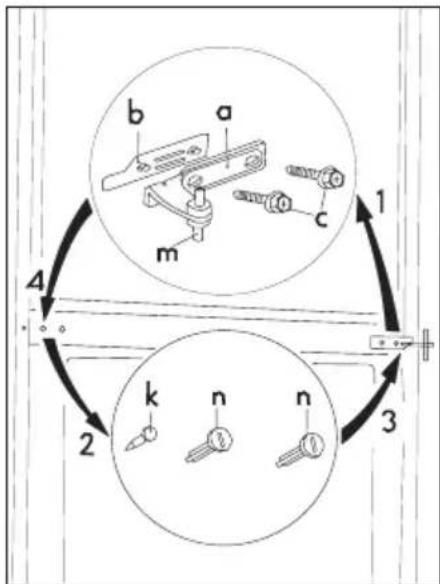

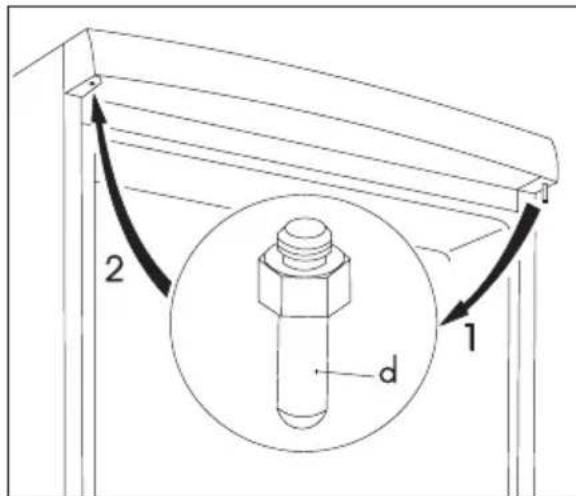

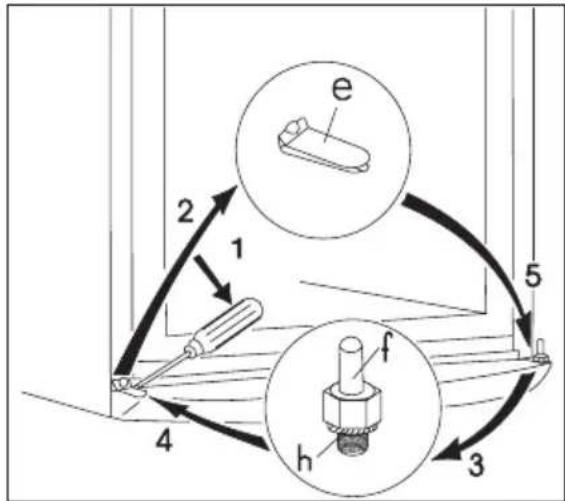

Omhängning av dörr....24

Elektrisk koppling....25

Viktig säkerhetsinformation

Allmänna säkerhetsåtgärder

• Spara bruksanvisningen då den måste finnas med om skåpet säljs eller överlåts till annan person.
• Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt denna bruksanvisning.
• Endast specialiserade företag med behörighet kan genomföra underhållsarbete, reparation och byte av elsladden. Endast delar tillhandahållna av dessa ska användas, annars finns det risk för skador på person eller på skåpet.
• Skåpet är strömlöst endast om sladden är urkopplad. Innan rengöring och service måste kontakten vara urkopplad (Dra ej ut kontakten med sladden) Om uttaget är svårt att nå, stäng av skåpet genom att stänga av strömmen.
• Elsladden får ej förlängas.
• Kontrollera att sladd och stickkontakt inte kommer i kläm bakom kyl/frysen.

- en skadad sladd och kontakt kan överhettas och orsaka brand.

- Kontrollera att kyl/frysen eller något annat inte står på sladden.

- det kan orsaka kortslutning och risk för brand

- Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch.

• skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand.
• om elsladden är skadad måste den bytas ut av en certifierad elektriker eller servicetekniker.

- Anslut inte stickkontakten om vägguttaget sitter löst.

- Då finns risk för elektrisk stöt eller brand.

• Använd ej skåpet utan lampskydd för inre belysningen.
• Under städning, tining och uttagning av djupfryst mat eller islådan, låt inte vassa eller hårda föremål komma i kontakt med kylsystemet då de kan orsaka skada på skåpet.
• Se till så att inte vätska kommer i kontakt med termostat och belysningslåda.
• Glass och is kan orsaka skador om de intas direkt uttagna ur frysen.
• Efter upptiningen kan inte varorna omfrysas utan de måste förbrukas snarast.
• Förvara konsumentförpackade frysvaror enligt tillverkarens anvisningar.
• Försök aldrig att påskynda upptiningsprocessen med hjälp av elektriska apparater eller kemikalier.
• Ställ aldrig något varmt på plastdelarna.

• Förvara aldrig explosiva gaser eller vätskor i kyl- eller frysutrymme då de kan explodera.

• Förvara inte kolsyrad dryck, dryck på flaska eller frukt i glasburk i frysutrymmet.

• Kontrollera och rengör utloppet för avrinningsvatten. Om utloppet blir tilltäppt kan avrinningsvattnet orsaka en kortare livslängd för skåpet.

Åtgärder för barns säkerhet

• Låt aldrig barn leka med skåpets emballage. Plast kan orsaka kvävning.
• Vuxna ska hantera skåpet. Låt ej barn leka med det eller dess reglage.
• Vid kassering av skåpet, stäng av skåpet och dra ut stickkontakten, klipp av anslutningssladden (så nära skåpet som möjligt) och avlägsna dörren. Därigenom undviks att lekande barn kan låsa in sig i skåpet (risk för kvävning) eller kan råka ut för andra livsfarliga situationer.

Säkerhets åtgärder för installation

• Placera skåpet mot vägg för att förebygga risken för beröring av varma delarna (kompressor, kondensator) och därmed undviks eventuella brännskador.
• Vid flyttning av skåpet, se till att kontakten är urtagen.
• Vid placering av skåpet se till att inte den står på sladden.

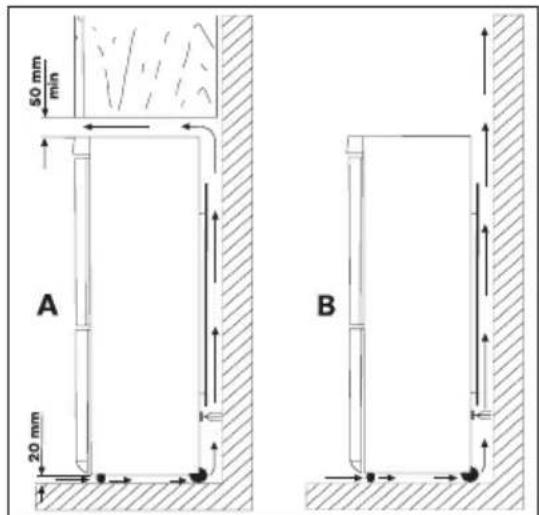

• Se till att det finnas tillräckligt med luftcirkulation runt om skåpet. Underlåtenhet kan leda till överhettning. Följ installationsinstruktioner för lämplig ventilation.

Säkerhetsföreskrifter för Isobutan

• Köldmedlet i skåpet är isobutan (R 600a).
• Luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom ska vara fria och oblockerade.
• Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Punkteras kylsystemet förstörs skåp och matvaror.
• Använd inte andra mekaniska isskrapor eller andra hjälpmedel för att påskynda avfrostningen än vad tillverkaren rekommenderar.
• Använd inga elektriska apparater i skåpet förutom de som tillverkaren rekommenderar.

För din egen säkerhet och egendom se till att bruksanvisningen alltid finns till hands.

Tillverkarna är ej ansvariga för skador som åstadkommits genom försummelse.

Instruktion för användaren

Allmän information

Skåpets officiella beteckning är kombinerad kyl/frys med en kompressor och frys i dess nedre del. Skåpet har två separata kylsystem och dörrar, vilket betyder, att de två enheterna kan användas separat. Enligt dess beskrivning är den avsedd att rymma en bestämd mängd frysta och djupfrysta varor under en begränsad tid, och även för framställning av is.

Skåpet uppfyller standardkraven mellan olika temperaturnivåer enligt klimatklassifiering.

Bokstavssymbolen för klimatnivå finns angiven på typskylt.

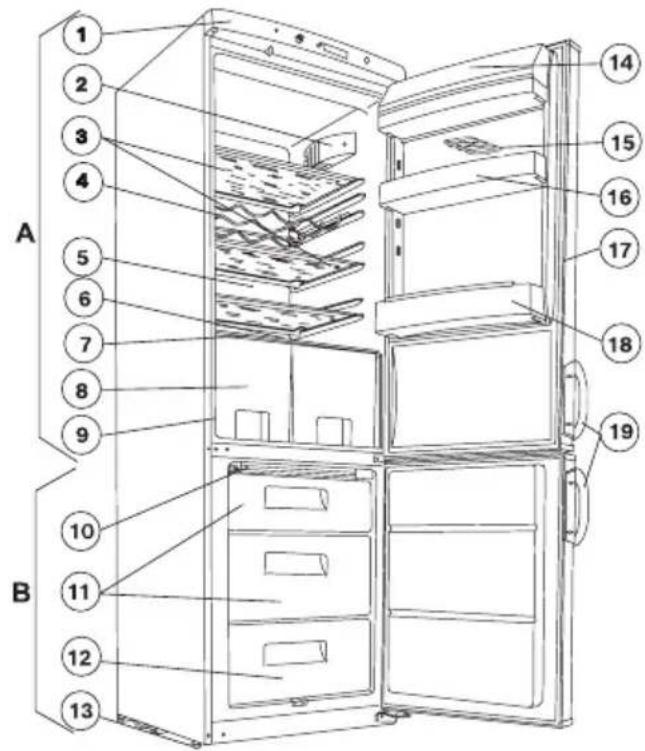

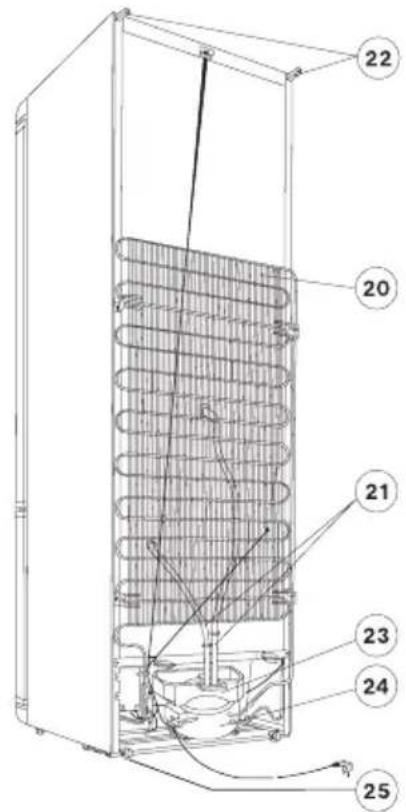

Beskrivning av skåpet, huvuddelar

A B

1. Toppram
2. Belysning
3. Glashyllor
4. Flaskhylla
5. Kylområde
6. Droppränna
7. Glashylla

8. Fruktlådor

9. Dataskylt

10. Ventilationsgaller
11. Frysfack med låda
12. Förvaringsfack,-or med läda
13. Justerbara fötter
14. Smörfack
15. Ägghållare
16. Dörrfack
17. Dörrtätningslist

18. Flaskhylla

19. Dörrhandtag

20. Kondensor
21. Avrinningsslang
22. Distans
23. Droppskål
24. Kompressor
25. Hjul

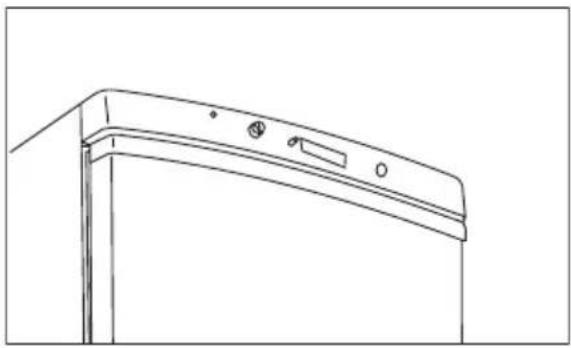

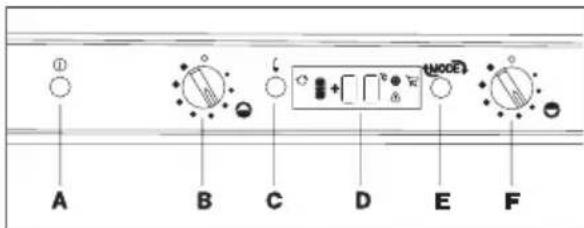

Manöverpanel

I toppramen under locket finns följande beståndsdel:

A. Av/Påsättningsknapp

Har till funktion att stänga av kyl och frysskåpet.

B. Termostatvred för frysskåp

Är till för att reglera frysens temperatur.

C. Knapp för termostatreglering

Är till för att visa valbar temperatur.

För att se kylens temperatur tryck en gång, för frysens tryck två gånger.

Se även avsnittet om termostatreglering.

D. Termostatreglering

Se beskrivning i separat avsnitt.

Är till för på-och avstängning vid snabbinfrysnings ochinköp av matvaror läge. De olika lägen kan nås när knappentrycks in en eller flera gånger:

• Normalläge (grundinställd)
- Snabbinfrysningsläge
- Inköpsläge
- Normalläge

Samma knapp fungerar även för avstängning av alarm.

Se även beskrivningen för manöverpanelens bakgrundsfärger.

F. Termostatvred för kyl

Är till för att reglera temperaturen i kylen.

① A B C D E F

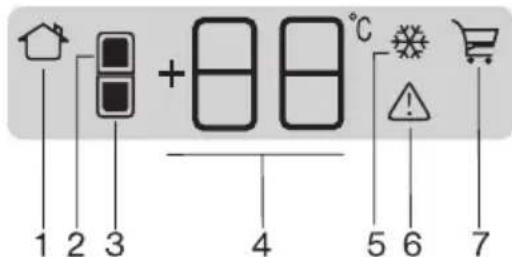

På termostatvredet finns förljande element:

1. Symbol för miljö

Detta syns när siffrorna visar omgivningens temperatur.

2. Symbol för kylsskåp

Mörkt när siffrorna visar kylens temperatur.

3. Symbol för frysskåp

Mörkt när siffrorna visar frysens temperatur.

4. Siffror

Normalt visar siffrorna omgivningens temperatur och symbolen för miljö syns.

1 2 3 +88°C 4 5 6 7

De kan även visa:

• Medeltemperaturen i kylen efter att „C“ knappen trycks in en gång (symbolen för kylskåp mörk) i en kort stund.
• Den varmaste temperaturen i frysskåpet efter att „C” knappen trycks in två gånger en kort stund eller ständigt vid alarm (symbolen för frysskåp mörk).
• Den inställda temperaturen i kylen (temperaturvärdet blinkar) under tiden som „F“ vridknappen vrids och en kort stund efter det.
• Den inställda temperaturen för frysskåp (temperaturvärdet blinkar) under tiden som „B” vridknappen vrids och en kort stund efter det.

5. Symbol för snabbinfrysningsläge

Detta syns, när frysen fungerar i snabbinfrysningsläge. Se även avsnittet om frysning.

6. Symbol för hög temperatur

Detta syns, när temperturen i frysen är för hög. Se även beskrivningen nedan om manöverpanelens bakgrundsbelysning.

7. Symbolen för köp av matvaror

Detta syns när kylskåpet fungerar i inköps läge. Se även beskrivningen för köp av matvaror läge i avsnittet om användning av kylskåp.

Färger för manöverpanelens bakgrundsbelysning

Bakgrunden för manöverpanelen är oftast blå.

Vid användning av vilken tryck-eller vridknapp som helst växlas det till ljusare blått och förblir på detta vis en kort stund.

Manöverpanelens bakgrundsfärg skiftar till rött om temperaturenför frysskåpet är för högt (alarm). I detta fall visar siffrorna blinkandeden aktuella temperaturen i frysen.

Temperaturen kan bli för högt i följande fall:

• Direkt efter att apparaten sätts i funktion
• Om dörren för frysskåp står öppen för länge

SSE

- Om det är något fel på frysskåpet.

För att stoppa ljudet tryck knappen „E” .Manöverpanelen återställs till visning av omgivningens temperatur, men bakgrunden förblir rött enda tills frysen kyls ned.

Om man inte har tryckt in någon som helst knapp under alarmtiden, tryck då in knappen „E“ för att se den högst nädda temperatur.

Hantering av skåpet

Att starta skåpet

Sätt in tillbehören i kylskåpet och sätt in kontakten i vägguttaget.

Tryck in knappen „A”. Apparatens bakgrundsbelysning sätts på. Apparaten är klar för användning.

Om du trycker in „A“ knappen en upprepande gång blir apparaten avstäng men under spänning.

Reglering av temperaturen, inställning

Termostatregleringen avbryter och återstartar skåpets gång automatiskt under längre eller kortare tid beroende på inställningen för att hålla den önskade temperaturen.

Man kan ställa in kylens temperatur med vridknappen „F“ och frysens med vridknappen „B“. De inställda värden visas blinkande på manöverpanelen.

För vardagsbruk är det rekomenderat att välja en medelinställning, dvs +5°C i kylskåpet, och kallare än -18°C i frysskåpet.

Har man ändrat på temperaturinställningarna, tar det ca. 24 timmar för det nya värdet ställs in.

Temperaturen i kylen påverkas inte bara av termostatverdets position utan också av omgivande temperatur, antal gånger dörren öppnas och mängden av mat som har lagts in i frysen o s v.

Vid inställning av kallaste temperatur t.ex. vid ökad belastning, eller i värmebölja- kan kompressorn vara igång oavbrutet. Detta skadar inte skåpet.

Kylskåpets användning

För att den kalla luften skall kunna cirkulera fritt se till att inte täcka hyllorna med papper, brick- or osv.
i Ställ inte in varm mat, utan vänta tills de svalnat till rumstemperatur. På så sätt undviker du onödig frostbildning.
i Lukt och smak kan spridas mellan varorna så täck över alla varor ordentligt eller slå in de i plast eller aluminiumfolie innan de sätts in i kylen. På så sätt behåller maten sin fuktighet och exempelvis grönsaker blir inte uttorkade på bara några dagar.

Köp av matvaror läge

Innan placering av en större mängd nyinköpt mat (t.ex. efter att ha kommit hem från handlandet) tryck in funktionsknappen en eller två gånger efter behov så att apparaten ställs i köp av matvaror läge (manöverpanelen visar symbolen för köp av matvaror).

På detta sätt nås kallaste temperatur i kylen för snabbkylning av större mängd mat.

Man kan lämna köp av matvaror läge genom att återigen trycka på funktionsknappen.

Om man inte gör på detta vis återställs kylen automatiskt i normalläge efter en stund.

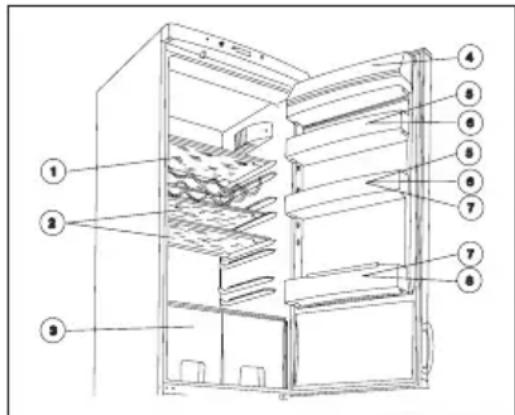

Förvaring i kylskåpet

Tänk på skissen i illustration vid placeringen av olika matvaror.

1. Konditorivaror, färdiglagad mat, mat i karott, färskt kött, kallskuret, dryck
2. Glasflaskor (liggandes)
3. Mjölk, mejeriprodukter, mat i karott
4. Frukt, grönsaker, sallad
5. Ost, smör
6. Ägg
7. Yoghurt, gräddfil
8. Små flaskor, läskedryck
9. Stora flaskor, dryck

Temperaturindikatorn används för att kontrollera om temperaturen i kylskåpet ligger på 4°C eller lägre.

Indikatorn visar ett grönt "OK" då temperaturen är under denna temperatur. Om den är högre, visar den svart.

Mätningen gäller det område som anges av dekalen invid temperaturindikatorn. Om OK inte syns, kan temperaturen i kylskåpet vara för hög. I så fall skall termostaten ställas in på lägre temperatur.

Att använda frysen

Infrysning

Kylskåpet är lämplig att frysa färsk mat in den mängd angivet enligt dataskylten.. Infrysning av varor görs på följande vis efter lämpliga förberedelser.

Tryck på funktionsknappen en eller flera gånger efter behov, så att skåpet körs i snabbfrysningsläge (symbolen för sbnabbfrysningsläge syns på panelen).

Sätt den tidigare frusna från den nedre korgen i en annan korg/ar.

Sätt den färska maten i den övre korgen, låt det finnas tillräckligt med plats för luftcirkulation.

Kör skåpet i detta läge i 24 timmar.

Man kan lämna snabbfrysningsläget genom att återigen trycka på funtionsknappen. Om man inte gör på detta vis återställs frysen automatiskt i normalläge efter en stund.

Frys aldrig in mat i större mängd än infrysningskapaciteten som finns angivet i

„Teknisk data”, annars kan infrysningen misslyckas och efter upptining kan olika skador uppstå (förlorad smak, arom, förstörd mat o.s.v.)

i Tillverka inte is samtidigt som du fryser in mat då isframställningen drar ner på infrysningskapaciteten.

Förvaring i frysen

Det är praktiskt att placera fryst mat i 1 eller 2 korg/ar efter att infrysningen är färdig. Genom att göra detta får du plats till att frysa in mer mat. Detta påverkar inte redan fryst mat på ett negativt sätt.

Om större mängd mat behöver placeras kan man ta bort korgarna förutom de nedersta så att maten kan placeras direkt på frys ytan.

Glöm ej att följa föreskriven förvaringstid om du köper redan fryst mat.

Det går att bevara „snabbinfryst” mat på detta sätt bara om den inte har tinats även för en kort tid. Om den har tinats ska den inte omfrysas utan användas snarast.

i Användbara råd och tips

• Lägg märke till de ställbara hyllorna, de ökar färskmatfackens användbarhet betydligt. Det är möjligt att ordna om hyllorna när dörren står öppen i 90° vinkel.
• Efter att ha öppnat och stängt frysens dörr kommer vakuumet att öka p.g.a. den låga temperaturen. Vänta därför 2-3 minuter -om du vill öppna dörren igen- så att trycket hinner stabiliseras.

• Se till att kontrollera via termostatvredet att den inre temperaturen ej understiger -18 °C,

• Kontrollera gärna dagligen att skåpet fungerar ordentligt, så att eventuella fel upptäcks i god tid för att undvika att mat förstörs.

• Det hörs följande ljud vid användning.

- Klickande: Det hörs en kliclande ljud när det elektroniska mekanismen sätter på-eller stänger av kompressorn.

- Surrande: Det hörs ett surrande ljud under tiden som kompressorn arbetar.

- Rinnande: När kompressorn sätter igång och kylvätskan rinner igenom kylslangen kan detta följas av ett pulserande (brusande, blåsande, droppande, rinnande) ljud. Detta ljud kan höras även efter en kort stund att kompressorn stängts av.

- Poppande: Kondensorn som kyler normalytan kan hittas inskummad i kylapparaten. Temperaturen i detta område- och även storleken i mindre format- förvandlas under gång. Detta förvandling följs av ett milt poppande ljud, vilket är naturligt och är inte skadligt på något sätt.

• Om du vill kontrollera den placerade matens temperatur ställ termostatvredet i medelinställning, sätt in ett glas vatten i mitten på kylytan och i detta placera en termometer med värdena +/-1 °C. Om temperaturen efter det har gått 6 timmar visar det samma som på panelen, fungerar kyslskåpet som det skall. Mätningen kan endast utföras under stabiliserad tillstånd (oförändrad kylvolym).

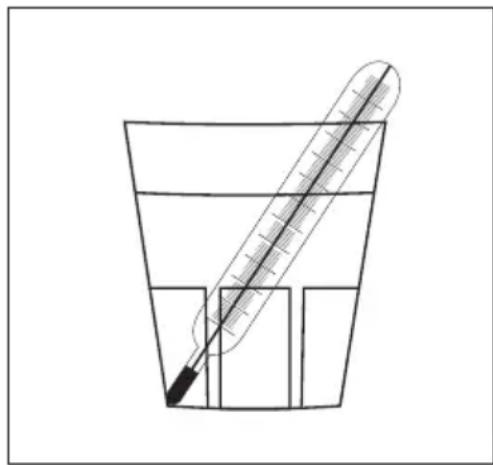

• Om man vill kontrollera temperaturen med egen termometer, skall man placera den bland maten, för att på detta sätt se den verkliga frystemperaturen. På detta sätt mätta temperatur-med hjälp av en temperatur med riktiga värden-kommer att vara detsamma, eller kallare som panelen visar.

SSE

Tips och uppslag

Detta kapitel innehåller praktiska tips och uppslag om användning av skåpet för att uppnå maximalt energibesparande, det finns också miljöinformation om skåpet.

Energibesparande:

• Undvik att placera skåpet på en solig plats eller i närheten av någonting som utstrålar värme.
• Se till att kondensator och kompressor får tillräckligt ventilation. Täck ej över ventilationsvägen.
• Slå in alla matvaror i täta förpackningar, folie, så undviks onödig frostbildning.
• Ha inte dörren öppen onödigt länge.
• Varm mat ska ha rumstemperatur innan de ställs in i kylen.
  • Håll kondensatorn ren.

Skrotning och återvinning

Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kret-sen.seför att ta reda på närmaste inlämningsställe.

När det gäller kyl- och frysprodukter skall du kontakta din kommun för att få reda var du kan lämna in produkten för skrotning och återvinning.

Material som använts i skåpet markerade med symbol är återvinningsbart.

Underhåll

Avfrostning

Läckage av fukt i kylutrymmen i form av frost och is är normalt vid användning av skåpet.

Tjock frost och is har en isolerande effekt som kan reducera avkylnings effektiviteten som uppenbarar sig i stigande temperaturer i kylområden och högre energiförbrukning.

Den här typen av skåp har automatisk avfrostning utan extern påverkan. Termostatkontroll avbryter kompressorns gång med regelbundna intervaller - under tiden avbryts avkylningsprocessen och kylfackets temperatur stiger över 0°C på grund av temperatur belastningen och avfrostning påbörjas. Om kylfackets temperatur uppnår +3°-+4°C grader startas termostatens funktion om automatiskt.

Avrinningsvatten flödar ut genom avrinningsutloppet till avdunstningsbrickan som sitter ovanpå kompressorn och avdunstas beroende på värmen.

Kontrollera och rengör avrinningsrännan i samband med avfrostning då och då i förebyggande syfte mot tilltäppning i isolering. Om denna blir tilltäppt kan det leda till kortare livslängd av skåpet.

Rengör avrinningsrännan med den medföljande skrapan som kan ses i figur. Skrapan kan förvaras i rännan.

Den vanligaste orsaken till tilltäppning i avrinningsrännan är att man sätter in mat inslaget i papper som då fryser fast på bakre plattan i kylskåpets avkylningsfack. I försök att ta bort papperet kan det gå av och orsaka tilltäppning i utloppet.

Var då försiktig och tänk på ovan nämnda vid placering av omslagen mat i skåpet.

Vid ökad belastning på skåpet t.ex. vid värmebölja kan kompressorn vara i drift oavbrutet. Under tiden fungerar inte automatiskavfrostning.

Det är inte onormalt med kvarstående is och frostfläckar på bakre platta efter avfrostning.

Den här typen av skåp har automatisk avfrostning.

Regelbunden rengöring

Rengör apparaten regelbundet.

Använd inte tvättmedel, skurmedel, starkt parfymerade rengöringsmedel, vaxpoleringsmedel eller descifineringsmedel- eller alkoholhaltiga medel, när apparaten rengörs!

Innan rengöring stäng av elen.

Inre rengöring

Rengör den inre delen och tillbehören med varmt vatten och bikarbonat (5ml till 0,5l vatten)

Skölj och torka allting noga.

Dörrtätningslisten rengörs med rent vatten.

Yttre rengöring

Apparatens yttre delar rengörs med varmt vatten och bikarbonat (5ml till 0,5l vatten).

En till två gånger om året bör damm och smuts som samlas bakom kylskåpet vid kondensatorn avlägsnas och även avdunstningsbrickan ovanpå kompressorn torkas.

Efter rengöring, sätt i stickkontakten i vägguttaget.

Om skåpet inte används

Om skåpet inte ska användas under en längre tid följ dessa råd:

Stäng av skåpet och dra ur stickkontakten ur vägguttaget alt skruva ur säkringen.

Ta ut varorna ur skåpet.

Avfrosta och rengör som i tidigare anvisningar.

Lämna skåpet öppet för att undvika instängd luft.

Felsökning

Byte av lampa

Om lampan ej tänds kan du byta ut den enligt nedan: Se till att skåpet är strömlöst.

Glödlampan kan bytas ut genom att man trycker in tungan enligt bild (1) som finns baktill och tar bort lampans hölje i pilens riktning.(Glödlampans modell: T25 230-240 V, 15 W, E14 gångor).

Efter lampans utbyte, sätt tillbaka lampans hölje, tyck den på plats och återanslut kylskåpet. Belysningens avsaknaden påverkar inte kylskåpets funktion.

1 2 MAX 25W

Om något ej fungerar

Under skåpets gång kan små men besvärliga problem dyka upp, som ej behöver åtgärdas av en tekniker. I nästa kapitel finns information om olika fel för att undvika onödiga kostnader för reparation.

Fäst uppmärksamhet på att skåpet kan låta något under gång (kompressor, och cirkulations ljud). Det är inget fel, bara skåpets normala gång.

Fäst uppmärksamhet på att skåpet fungerar med avbrott, så att när kompressorn stannar betyder det inte att strömmen är bruten. Därför ska du se till att dra ut stickkontakten ur vägguttaget innan du rör skåpets elektriska delar.

Problem	Möjlig orsak	Lösning
Det är för varmt i kylskåpet.	Termostaten kan vara felaktigt inställd.Om varor ej är svala nog eller felplacerade.Dörren sluter inte tätt eller stängs ej ordentligt.	Ställ in termostaten i högre läge.Placera varorna på ett lämpligare sätt.Kontrollera att dörren stängs ordentligt och att tät- ningslisten är hel och ren.
Det är för varmt i frysen	Termostaten kan vara felaktigt inställd.Dörren sluter inte tätt eller stängs ej ordentligt.För mycket mat har lagts in.Varorna ligger för tätt.	Ställ in termostaten i högre läge.Kontrollera att dörren stängs ordentligt och att tät- ningslisten är hel och ren.Vänta nägra timmar och kontrollera temperaturen igen.Placera varorna så att kall luft kan cirkulera omkring dem.
Vatten rinner nerför den bakre plattan i kylskåpet.Vatten rinner in i utrymmet.Vatten rinner ut på golvet.	Det är normalt. Under automatisk avfrostning smälter frost bak i kylskåpet.Utloppet i utrymmet kan vara tilltäppt.Varor kanske hindrar vattnet från att rinna ner i utloppet.Avrinningsrännan leder inte till avdunstnings brickan.	Rengör utloppet.Omflytta varorna.Led rännan rätt.
Det bildas för mycket frost och is.	Varorna är inte förpackade på rätt sätt.Dörren är inte riktigt stängd eller sluter inte tätt.Termostaten kan vara felaktigt inställd.	Förpacka varorna bättre.Kontrollera att dörren är riktigt stängd och att tät- ningslisten är hel och ren.Ställ in termostaten i ett högre läge.
Kompressorn arbetar oup- phörligen.	Termostaten kan vara felaktigt inställd.Dörren är inte riktigt stängd eller sluter inte tätt.För mycket mat har lagts in.Alltför varm mat har lagts in.Skåpet står på en alltför varm plats.	Ställ in termostaten i högre läge.Kontrollera att dörren stängs ordentligt och att tät- ningslisten är hel och ren.Vänta nägra timmar och kontrollera temperaturen igen.Ställ inte in mat som är varmare än rumstemper- atur.Sänk temperaturen i rummet.
Skåpet fungerar inte alls. Varken kylning eller ljus eller indikationslampor.	Kontakten är inte i. (forts.)Säkringen är trasig.Termostaten är inte på.Det finns ingen ström i uttaget.	Anslut skåpet.Byt säkring.Starta skåpet enligt „Att starta skåpet“.Ring en elektriker.
Skåpet låter för mycket.	Skåpet står inte rätt.	Kontrollera om skåpet står stadigt (alla fötter skall vara i golvet).

Om inte råden ger resultat, kontakta närmaste återförsäljare.

Installations - instruktioner

Teknisk data

Modell	RJP 3351
Brutto kapacitet (l)	Kylskåp: 249Frysskåp: 91
Netto kapacitet (l)	Kylskåp: 245Frysskåp: 78
Bredd (mm)	595
Höjd (mm)	1850
Djup (mm)	632
Energikonsumtion (kW/24)(kW/år)	h) 0,775283
Energiklass, enligt EU standard	A+
Frysningskapacitet (kg/24 h)	10
Lagringstid vid systemfel (h)	18
Nominell strömstyrka (A)	0,7
Ljudnivå Lc (dB)	42
Vikt (kg)	72
Antal kompressorer	1

Att installera skåpet

Transport och uppackning

i Leverera skåpet i originalförpackningen, det ska stå lodrätt med hänsyn till skyddsvarningar på emballaget.

Efter varje transport, låt skåpet stå ca. 4 timmar innan det sätts igång.

Packa upp skåpet och kontrollera att det är felfritt och utan skador. Eventuella skador ska omedelbart anmälas till återförsäljaren. I detta fall ska emballaget behållas.

Rengöring

Ta bort tejpen och andra delar inuti kylen som har hållit fast de lösa delarna.

Tvätta sedan skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa.

Efter rengöring, torka skåpet inuti.

Ställ skåpet på plats

Omgivande temperatur påverkar skåpets energiförbrukning och funktion.

Vid placeringen, tänk på att det är praktiskt att placera skåpet på en plats med omgivande temperaturnivåer enligt klimatklassifieringen som finns angiven i tabellen nedan och också återfinns på typskylten i skåpet.

Klimatklassificering Omgivande temperatur

SN +10 --- +32 °C

N +16 --- +32 °C

ST +16 --- +38 °C

Om omgivande temperatur faller under det angivna lägsta värde, kan temperaturen i kylfacket stiga över fastställd temperatur.

Om omgivande temperatur överstiger den angivna högsta värde visar detta sig i att kompressorns arbetstid förlängs, sammanbrott i automatisk avfrostning förekommer, temperaturen i kylfacket höjs och att energikonsumtionen ökar.

I påsen med tillbehör hittar du distans som skall monteras på apparatens övre hörn.

S&E

Lossa på skruvarna, sätt distansen under skruvarna och fixera skruvarna

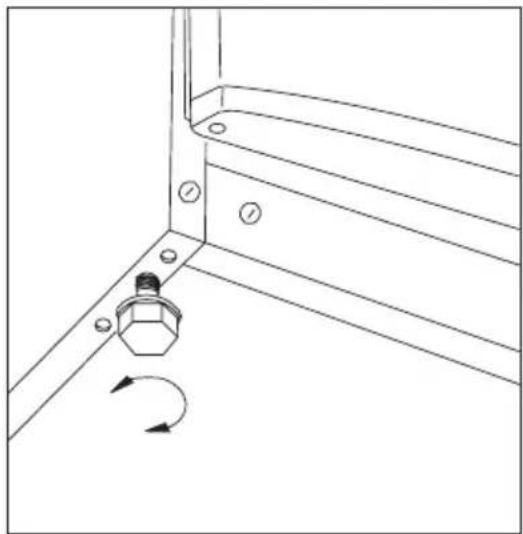

Vid placering av skåpet, se till att det står vågrät. Detta uppnås med 2 st. justerbara fötter som finns under skåpet längst fram.

Skåpet skall inte stå i direkt solljus eller i närheten av spis eller element.

Om det är oundvikligt att placera kylskåpet vid spis på grund av begränsade möbleringsmöjligheter, ta då hänsyn till dessa minimumavständ:

• Om avständet mellan skåpet och gas- eller elspis är 3 cm eller mindre, se till att sätta en 0,5-1 cm flamsäker platta mellan apparaterna.
• Detta avständ är 30 cm för olje- eller vedeldad spis eftersom det utstrålar mer värme.

Kylskåpet är utformat att fungera enda in till väggen.

Behåll de minimala avständ rekommenderade i illustration vid placering av kylskåpet:

A: placering under ett väggskåp
B: fristående placering

50 mm min A 20 mm B

Omhängning av dörr

Skulle skåpets placering eller hantering kräva det, kan omhängning av dörren ändras från vänster till höger.

Apparaten i handeln är försedd med dörröppning från höger.

Följande steg skall följas med hjälp av förklaring och illustration:

• För nedanstående procedurer rekommenderar vi att en person håller i skåpets dörrar i en säker position.
  • Ta ut stickkontakten ur vägguttaget.
• Öppna dörrarna och ta bort det dubbla gångjärnet (a, b) genom att lossa skruvarna 2 st. (c.) enligt (bild 2.)

2 1 d

- Ta bort det dubbla gångjärnet (a, b, c,) gradvis från skåpet så att båda dörrarna lutas lite. Se till att ta bort distansen i plast (b) som finns under gångjärnet (bild 2.)

b a m c 1 4 2 k n n 3

• Ta av kyldörren genom att dra den lite nedåt.
• Ta av frysdörren genom att dra den lite nedåt.
- Ta loss pluggen i kyldörren och skruva sedan i den på andra sidan.
- Ta loss pluggen i frysdörren och skruva sedan i den på andra sidan.
- Skruva loss kyldörrens övre bärande skruv (d) och skruva sedan i den på andra sidan. (bild 1.)

e 2 1 4 3 5 f h

• Ta loss pluggarna (u) i skåpets nedre del. (Bild 3.)
• Skruva loss den nedre gångjärnet (e) genom att lossa på skruvarna (s) och skruva sedan i den på andra sidan. (bild 3.)
• Skruva loss det nedre gångjärnets bärande skruv (f) och plattorna (h) och passa den i nedre gångjärnets andra borrål.
• Sätt tillbaka pluggarna (u) på den andra sidan.
• Ta bort det dubbla gångjärnets (n, k.) vänstra täckpluggar (3 st.) och sätt de på den andra sidan. (bild 2.)

P 1

• Passa det dubbla gångjärnet (m) i skåpets vänstra bärande skruv. (bild 2.)
• Passa frysdörren i den nedre (f) bärande skruven (bild 3.)
• Passa kyldörren i den övre (d) bärande skruven, och passa dörrarna lätt lutandes i (m) det dubbla gängjärnets bärande skruv i dörren.
• Fixera med öppna dörrar det dubbla gångjärnet på vänster sida med 2 st. skruvar (c). Glöm ej distansen i plast (b) som finns under gångjärnet. Se till att dörrens kant är parallell med mantelns kant.
• Flytta dörrhandtagen (r) på den andra sidan, lägg i döljister i plast (p), som du hittar i bruksanvisningspåsen, i springorna. (bild 4.)
• Sätt tillbaka skåpet på dess plats, gör inställningarna, och anslut ström.

Om du ej vill utföra procedurerna ovan, kontakta närmaste behörig underhållstekniker. Tekniker utför omhängning mot betalning enligt deras taxa.

Elektrisk koppling

Detta kylskåp är utformat att fungera med strömstyrka 230 V AC (\~) 50 Hz matarströmkrets.

Stickkontakten måste sättas i ett jordat uttag. Om sådan inte finns, rekommenderas att kontakta en elektriker som kan åtgärda detta Utaget skall uppfylla standardkrav för närhet till kylskåp.

CE Detta skåp uppfyller med följande E.E.C-direktiv:

— 73/23 EEC satta 73.02.19 (Lågspännings-direktiv) och efterföljande modifikationer,
— 89/336 EEC satta 89.05.03 (Elektromagnetisk Kompatibilitetsdirektiv) och efterföljande modifikationer
