KÄYTTÖOHJE RJP3351 ROSENLEW

Lue nämä varoitukset ja ohjeet huolellisesti, ennen kuin asennat tai otat kaapin käyttöön. Varmista, että olet ymmärtänyt kaikki ohjeet, tällöin kaapin käyttö on mahdollisimman turvallista ja kaapista saadaan paras mahdollinen hyöty. Mikäli sinulla on kysyttävää käyttöohjeesta tai kaapista, ota yhteys kuluttajaneuvontaan.

Seuraavat symbolit helpottavat käyttöohjeen lukemista:

Turvallisuusohjeita

Varoituksia ja informaatiota, joiden noudattaminen takaa käyttäjän ja kaapin turvallisuuden.

Ohjeita ja vihjeitä

Ympäristöohjeita

Ideoita

Tämä symboli kertoo ruokaan ja sen säilytykseen liittyvistä ideoista.

Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

Sisällysluettelo

Tärkeää turvallisuustietoa....3

Turvallisuus....3

Lapsiturvallisuus 3

Asennukseen liittyviä turvallisuusohjeita ....3

Isobutaanin turva-ohjeet....3

Ohjeita käyttäjälle 4

Yleistietoa laitteesta....4

Laitteen kuvaus 4

Toimintopaneeli 5

Näytön taustaväri 5

Kaapin käyttö 6

Käyttöönotto 6

Lämpötilan säätäminen 6

Näin käytät jääkaappia....6

Ostoksilla-tila 6

Ruokatarvikkeiden säilyttäminen

jääkaapissa....6

Lämpötilan ilmaisin....6

Näin käytät pakastinta....7

Pakastus 7

Ruoan säilytys pakastimessa 7

Hyödyllistä informaatiota ja neuvoja....7

Vinkkejä ja ideoita....7

Hyödyllistä tietoa ja neuvoja....7

Näin voit säästää energiaa....8

Kylmälaite ja ympäristö ....8

Huolto ja puhdistus 8

Sulatus 8

Säännöllinen puhdistus....8

Kun laite ei ole käytössä 9

Vianetsintä....9

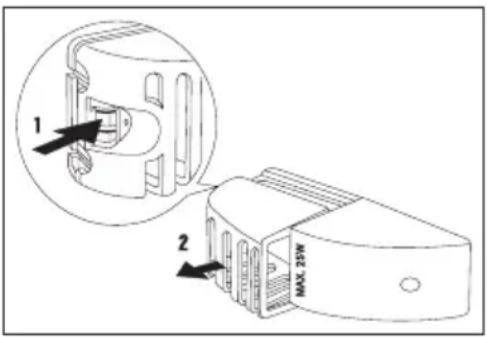

Lampun vaihto....9

Jos kaappi ei toimi....10

Asennusohjeet 11

Tekniset tiedot 11

Kaapin asennus 11

Kuljetus, pakkauksesta purkaminen .....11

Puhdistus ennen käyttöä 11

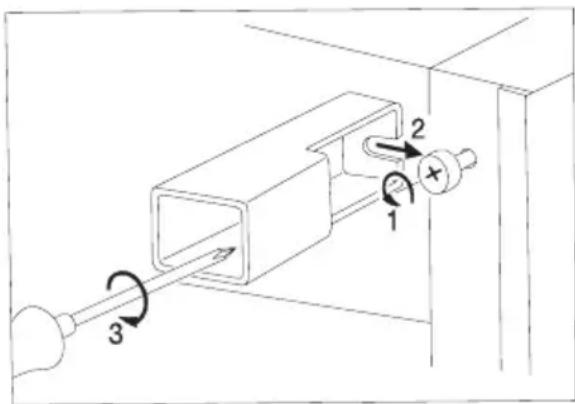

Paikalleen asettaminen 11

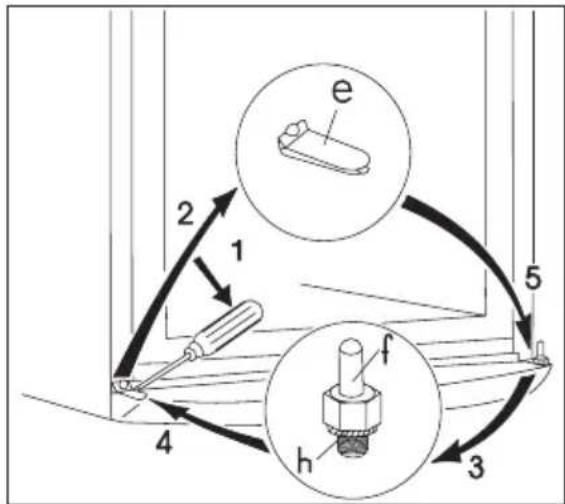

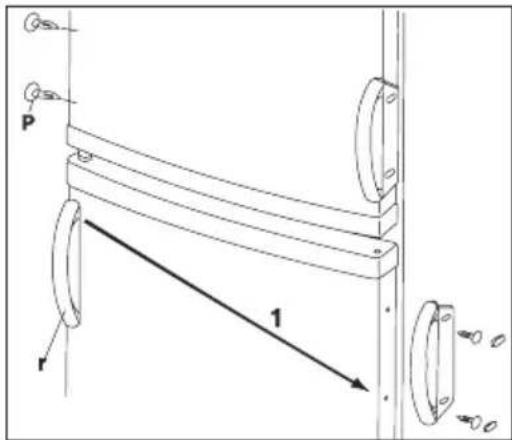

Oven kätisyyden vaihtaminen 12

Sähköliitäntä 13

Tärkeää turvallisuustietoa

Turvallisuus

• Säilytä käyttöohje. Sitä tarvitaan, mikäli haluat myöhemmin myydä kaapin tai luovuttaa sen edelleen.
• Tämä kaappi on tarkoitettu kotitalouden tavanomaisten elintarvikkeiden säilytykseen tässä käyttöohjeessa kerrotulla tavalla.
• Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltolikkeen tehtäväksi. Asiantuntemattoman henkilön suorittamat korjaukset saattavat aiheuttaa henkilö- tai esinevahinkoja. Varmistaaksesi laitteen moitteettoman kunnon, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
• Kaappi on jännitteetön vasta, kun pistoke on irrotettu pistorasiasta. Irrota pistoke pistorasiasta, tai vaihtoehtoisesti, poista sulake aina ennen kaapin puhdistusta ja huoltoa.
• Liitäntäjohtoa ei saa pidentää.
• Varmista, että laitteen takaosassa oleva pistoke ei ole puristuksissa tai vahingoittunut.

- Vahingoittunut pistoke voi ylikuumentua ja aiheuttaa palovaaran.

- Älä aseta painavia tavaroita tai itse laitetta liitosjohdon päälle.

- Oikosulun tai tulipalon vaara.

- Älä poista pistoketta pistorasiasta liitosjohdosta vetämällä, erityisesti silloin, kun laitetta vedetään pois kalusteesta.

• Vahingoittunut liitosjohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.
• Vahingoittunut liitosjohto tulee vaihtaa uuteen valtuutetun huoltoliikkeen toimesta.

- Jos pistorasia on viallinen, älä työnnä pistoketta pistorasiaan.

- Sähköiskun tai tulipalon vaara

• Tarkista, että sisävalon suojus on paikallaan ennen kaapin käyttööonottoa.
• Älä käytä teräviä työvälineitä sulattaessasi kaappia, koska ne voivat vahingoittaa laitteen toimintaa.
• Kaapin lämpötilan säätimiin tai valaistukseen ei saa päästä nestemäisiä aineita.
• Jäätelö saattaa aiheuttaa paleltumavammoja, jos se nautitaan heti pakastimesta ottamisen jälkeen.
• Sulaneita pakasteita ei saa pakastaa uudelleen, vaan ne on käytettävä mahdollisimman pian.
• Noudata valmispakasteiden valmistajan säilytysohjei-ta.
• Kaapin sulatusta ei saa nopeuttaa sähköisillä laitteilla.
  Kaapin muoviosat eivät kestä kuumuutta.
• Kaapissa ei tule säilyttää räjähtäviä kaasuja tai nesteitä. Nämä saattavat räjähtää ja aiheuttaa

henkilö- ja esinevahinkoja.

• Älä säilytä pakastinosassa hiilihapotettuja juomia tai pulloja. Lasipullot saattavat rikkoutua.
• Tarkista ja puhdista sulamisveden poistoaukko säännöllisesti. Jos aukko on tukkeutunut, saattaa sulamisvesi valua kaappiin.

Lapsiturvallisuus

• Älä anna lasten leikkiä kaapin pakkausmateriaalilla. Muovikelmut voivat aiheuttaa tukehtumisvaaran.
• Älä anna lasten leikkiä kaapin ja sen vääntimien kanssa.
• Kun poistat kaapin käytöstä, vie se asianmukaiseen kierrätyskeskukseen. Irrota pistoke pistorasiasta ja katkaise liitosjohto kaapin puoleisesta päästä. Varmista, että kaikki lukot ja salvat on irrotettu estääksesi pikkulasten joutumisen kaapin sisälle. Varminta on irrottaa koko ovi.

Asennukseen liittyviä turvallisu- usohjeita

• Kaapissa on osia, jotka lämpenevät kaapin toimiesa. Mikäli mahdollista, koneen takaosan pitäisi olla lähellä seinää, kuitenkin niin, että ilma pääsee vapaasti kiertämään kaapin ympärillä, katso käyttöohjeen kohta „Asennus”.
• Irrota pistoke pistorasiasta siirtäessäsi kaappia.
• Varmista, ettei kaappia ole sijoitettu sähköjohdon päälle. Mikäli sähköjohto vaurioituu, se on korvattava valtuutetusta huoltoliikkeestä saatavalla erikoisjohdolla.
• Mikäli ilma ei pääse kiertämään vapaasti kaapin ympärillä, saattaa kaappi ylikuumentua ja sen käyttöikä lyhentyä. Noudata käyttöohjeen kohtaa „Kaapin asennus“, niin varmistat riittävän ilmankierron.

Isobutaanin turva-ohjeet

Varoitus

• Laitteen kylmäaine on isobutaani (R 600a), joka on luonnonkaasu.
• Varmista, että laitteen tuuletusaukot eivät ole tukossa tai ettei kalusteeseen sijoitetun laitteen ilmankiertoaukkoja ole tukittu.
• Älä käytä laitteen sulatuksen nopeuttamiseen muita apuvälineitä kuin mitä käyttöohjeessa on mainittu.
• Älä vahingoita laitteen jäähdytysainejärjestelmää.
• Älä käytä laitteen sisällä mitään sähköisiä laitteita, ellei käyttöohjeessa ole toisin mainittu.

Noudata näitä ohjeita, niin vältyt henkilö- ja esinevahingoilta. Valmistaja ei vastaa virheellisestä käytöstä johtuvista vioista ja vahingoista.

Ohjeita käyttäjälle

Yleistä tietoa

Laitteen virallinen kuvaus on seuraava: "osittain huurtumaton jääkaappi/pakastinyhdistelmä yhden moottorin kompressorilla, jossa pakastin on alaosassa." Tyypillisten ominaisuuksien ohella laitteella on pakastin, joka on täysin erillään muusta osasta. Niinpä laite sopiikin kylmäja syväpakastetun ruoan pakastamiseen sekä kotien

niiden elintarvikkeiden syväpakastamiseen, jotka on eritelty ohjekirjassa ja jään teon yhteydessä.

Laite kykenee tyydyttämään lämpötila-arvojen ja ilmas- toluokkien väliset tasovaatimukset.

Ilmastoluokkaa ilmaisevat kirjaimet näkyvät arvokyltissä.

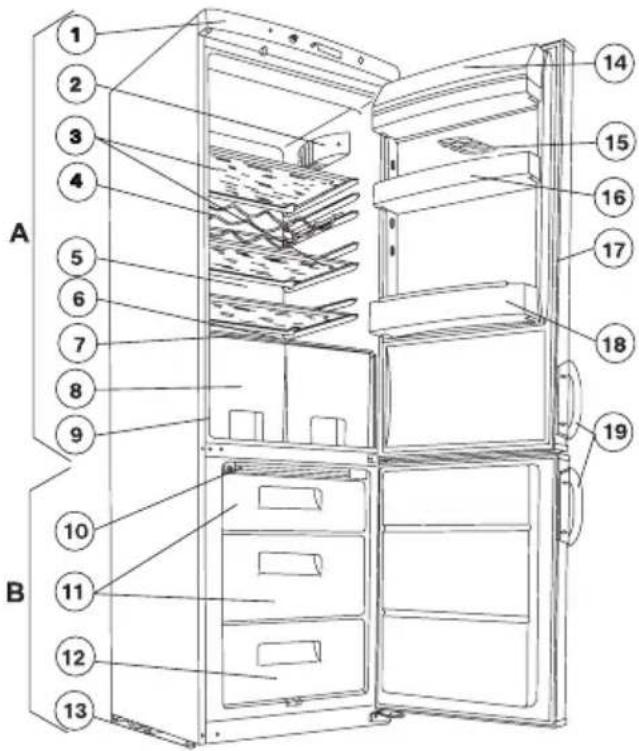

Laitteen kuvaus

A B

1. Peitelevy toimintopaneeleineen
2. Sisävalaistus
3. Lasihylly
4. Ulosvedettävä hylly pulloja varten
5. Jäähdytyslevy
6. Sulamisvesikouru

7. Lasihylly

8. Vihannes-ja hedelmälaatikot

9. Arvokilpi
10. Ilmankiertosäleikkö
11. Säilytyslokerot
12. Pakastelokero
13. Säädettävät jalat
14. Voilokeron kansi
15. Munalokero
16. Ovihylly

17. Ovitiiviste

18. Pullohylly

19. Ovenkahvat

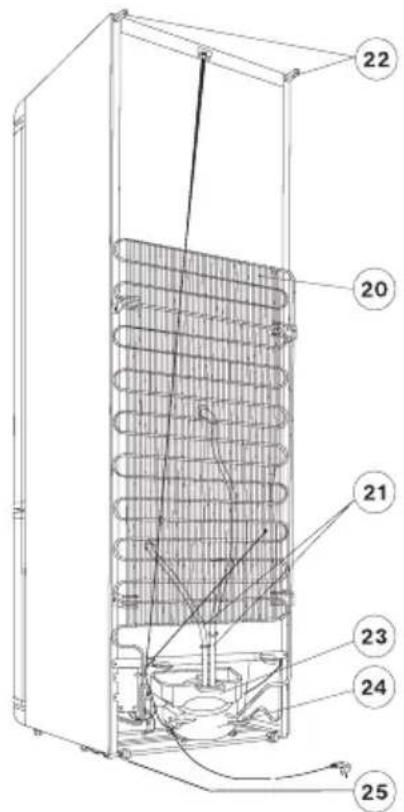

20. Lauhdutin
21. Sulamisveden poistoputki
22. Etäisyystuki
23. Haihduttimen tarjotinlevy
24. Kompressori
25. Pyörät

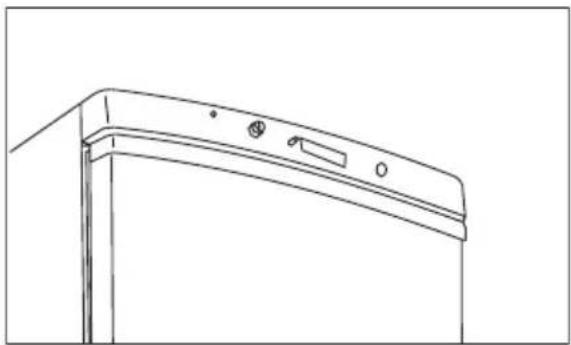

Toimintopaneeli

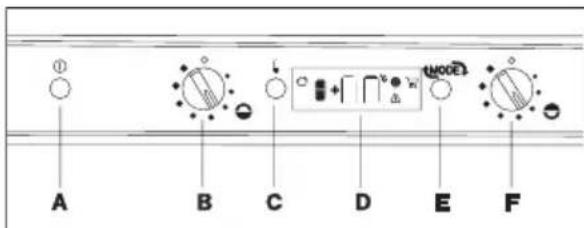

Laitteen yläosassa ovat seuraavat toiminnot kannen alla:

A. On/Off -painike

Mahdollistaa jääkaapin/pakastimen laittamisen pois päältä.

B. Pakastimen termostaatin väännin

Käännä väännintä asettaaksesi lämpötilan pakas- timeen.

C. Lämpötilanäytön painike

Painiketta painamalla valitaan arvo, joka näkyy lämpötilanäytössä.

Paina painiketta kerran saadaksesi näytölle jääkaapin painiketta tai kahdesti saadaksesi näytölle pakastimen lämpötilan.

Katso myös kuvaus lämpötilan näytöstä.

D. Lämpötilanäyttö

Katso kuvaus erillisestä kappaleesta.

E. Toimintovalikoima- / Hälytyksen kuittauspainike

Asetetaan pikapakastus- ja ostoksilla -tilat toimintaan ja pois toiminnasta.

Näihin toimintoihin päästään painamalla painiketta kerran tai usemman:

• Normaali tila (oletus)
• Pikapakastustila
• Ostoksilla-tila
• Normaali tila

Samaa painiketta voidaan käyttää akustisen hälytyksen kytkemiseksi pois päältä. Katso myös näytön taustaväriä koskeva kuvaus.

F. Jääkaapin termostaatin väännin

Käännä väännintä asettaaksesi lämpötilan jääkaappiin.

A B C D E F

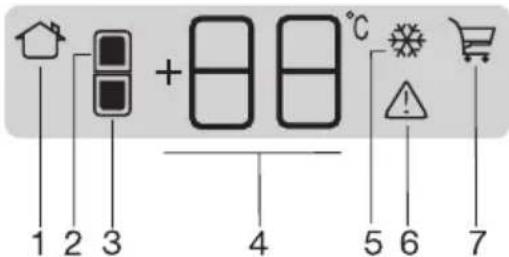

Lämpötilanäytössä näkyvät seuraavat symbolit:

1. Ympäristösymboli

Näkyy, kun numerot osoittavat sijoituspaikan lämpötilan.

2. Jääkaappisymboli

On tumma, kun numerot osoittavat lämpötilaa jääkaapissa.

3. Pakastussymboli

On tumma, kun numerot osoittavat lämpötilaa pakastimessa.

4. Numerot

Oletustilassa numerot osoittavat sijoituspaikan lämpötilaa ja ympäristösymboli näkyy.

1 2 3 +880°C 4 5 6 7

Ne voivat myös osoittaa seuraavaa:

• Keskilämpötila jääkaapissa näkyy lyhyen aikaa, kun painiketta "C" on painettu kerran (jääkaapin symboli on pimeänä).
• Pakastimen lämpimimmän kohdan lämpötila näkyy lyhyen aikaa tai jatkuvasti, kun hälytys on tapah-tunut, kun painiketta "C" on painettu kahdesti (pakastinsymboli on tummana).
• Jääkaapin lämpötilan asetus näkyy (vilkkuu) kään- nettäessä väännintä "F" ja vähän aikaa sen jäl- keen.
• Pakastimen lämpötilan näkyy (vilkkuu) käännettäessä väännintä "B" ja hetken aikaa sen jälkeen.

5. Pikapakastuksen symboli

Näkyy pakastimen tomiessa pikapakastustilassa. Katso myös pakastamista koskeva kappale.

6. Lämpötilahälytyksen symboli

Näkyy, kun lämpötila pakastimessa on liian korkea.

Katso myös kuvaus koskien näytön taustaväriä.

7. Ostoksilla-symboli

Näkyy, kun jääkaappi toimii Ostoksilla-tilassa.

Katso myös kuvaus Ostoksilla-tilasta kappaleesta, joka käsittelee jääkaapin käyttöä.

Näytön taustaväri

Näytön taustaväri on tavallisesti sininen.

Käytettäessä mitä tahansa painikkeita tai vääntimiä, väri muuttuu vaaleammansiniseksi ja pysyy sellaisena hetken aikaa.

Näytön taustaväri muuttuu punaiseksi, kun lämpötila pakastimessa on liian korkea (hälytys). Siinä tapauksessa numerot vilkkuvat ja osoittavat pakastimen senhetkisen lämpötilan. Lämpötilahälytyksen symboli vilkkuu myös ja akustinen äänimerkki kuuluu.

FF

Lämpötila saattaa olla liian korkea seuraavissa tapauksissa:

• Juuri laitteen käynnistämisen jälkeen.
• Jos pakastimen ovi on jätetty auki pitkäksi aikaa.
• Jos pakastimessa tapahtuu toimintavirhe.

Paina painiketta “E” kytkeäksesi akustisen äänimerkin pois. Sijoituspaikan lämpötila ilmestyy näyttöön, mutta tausta säilyy punaisena, kunnes pakastin viilenee sopivaan lämpötilaan.

Jollet ole painanut mitään painiketta hälytyksen aikana, paina painiketta "E", jolloin, jolloin näyttöön tulee korkein saavutettu lämpötila.

Kaapin käyttö

Käyttöönotto

Laita varusteet laitteeseen ja pistoke pistorasiaan.

Paina painiketta "A". Näytön taustavalo syttyy. Laite on käyttövalmis.

Jos painat painiketta "A" uudelleen, laite kytkeytyy pois, vaikka pistoke onkin pistorasiassa.

Lämpötilan säätäminen

Elektroninen säädin pysäyttää jäähdytyksen lyhyemmäksi tai pitemmäksi aikaa asetuksesta riippuen ja sitten taas uudelleenkäynnistää toiminnan varmistaakseen edellytetyn lämpötilan.

Voit säätää jääkaapin lämpötilan kääntämällä väännintä "F" ja pakastimen lämpötilan vääntimellä "B". Asetetut arvot näkyvät välkkyvinä lukuina näytössä.

Jokapäiväisessä käytössä suositellaan keskiasetusta, mikä tarkoittaa +5 °C jääkaapissa; pakastimessa taas suositellaan alle -18 °C:n lämpötilaa.

Jos vaihdat termostaatin asetuksia, uusi lämpötila vakiintuu noin 24 tunnissa.

Jääkaapin sisälämpötilaan vaikuttaa termostaatin säätimen asennon lisäksi myös ulkolämpötila, oven avaamistiheys sekä äskettäin sisään pantujen ruokatavaroiden määrä jne.

Jos asetat kylmimmän mahdollisen lämpötilan - kasvaneen kuormituksen aikana, kuten erittäin helteisenä päivänä - kompressori saattaa toimia lakkaamatta. Se ei kuitenkaan vahingoita laitetta.

Näin käytät jääkaappia

i Oikea jäädytys edellyttää, että ilma pääsee vapaasti kiertämään jääkaapin sisällä. Älä siksi peitä ritiähyllyjen takana olevaa rakoa paperilla, tarjottimilla jne.
Älä laita kuumia ruokia jääkaappiin, anna ruokien ensin jäähtyä huoneenlämpötilaan. Näin vältät tarpeetonta huurteenmuodostusta.
Ruokatarvikkeet saattavat ottaa hajuja toisista ruoista. Pakkaa siksi ruokatarvikkeet tiiviisiin astioihin tai kelmuihin, alumiinifolioon jne., ennen kuin laitat ne jääkaappiin. Näin ruoat, esim. vihannekset, säilyttävät kosteuspitoisuutensa paremmin eivätkä kuivu edes useampaan päivään.

Ostoksilla-tila

Ennen kuin laitat suuren ruokamäärän jääkaappiisi (kun esimerkiksi tulet kotiin ostoksilta), paina toimintovalikoimapainiketta kerran tai useamman kerran jos tarpeen, päästäksesi Ostoksilla-tilaan (Ostoksilla-tilan symboli näkyy näytöllä). Lopputuloksena laite asettaa kylmimmän mahdollisimman lämpötilan jäähdyttääkseen suuren määrän niin nopeasti kuin mahdollista.

Voit lopettaa Ostoksilla-tilan painamalla toimintovalikoima-painiketta uudelleen. Jollet lopeta Ostoksilla-tilaa sillä tavoin, jääkaappi palaa normaaliin tilaan automaattisesti.

Ruokatarvikkeiden säilyttäminen jääkaapissa

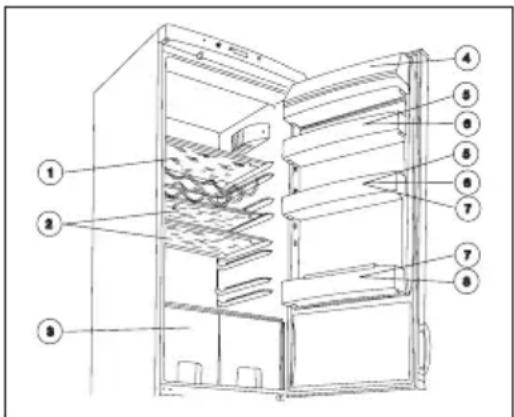

Sijoita ruokatarvikkeet jääkaappiin oheisen kuvan mukaisesti:

1. Leivonnaiset, valmisruoat, ruoka tarjoiluastiassa, tuore liha, leikkeleet, virvoitusjuomat
2. Maito, maitotaloustuotteet, ruoka tarjoiluastiassa
3. Hedelmät, juurekset, salaatit
4. Juusto, voi
5. Munat
6. Jogurtti, hapankermavalmisteet
7. Pienet juomapullot
8. Isot juomapullot, juomat

Lämpötilan ilmaisinta käytetään tarkistamaan, onko jääkaapin lämpötila 4°C tai alhaisempi.

Ilmaisin näyttää vihreää "OK:ta" lämpötilan ollessa sitä alhaisempi. Jos lämpötila on korkeampi, se on musta.

Mittaus koskee lämpötilan ilmaisimen vieressä olevan tarran osoittamaa aluetta. Mikäli OK ei näy, saattaa jääkaapin lämpötila olla liian korkea. Siinä tapauksessa termostaattia pitää säätää alhaisemmalle lämpötilalle.

Näin käytät pakastinta

Pakastus

Laite kykenee pakastamaan tuore-elintarvikkeita sen määrän, joka on eritelty arvokilvessä. Asianmukaisen valmistelun jälkeen tee pakastus seuraavalla tavalla:

Paina toimintovalikoimapainiketta yhden tai useamman kerran päästäksesi pikapakastustoimintoon (pikapakastustilan symboli näkyy näytössä).

Aseta aiemmin pakastettu ruoka alimmaisesta toiseen koriin tai toisiin koreihin. Laita tuore ruoka alimmaiseen jättäen riittävästi tilaa ilmankierrolle.

Anna laitteen toimia tällä tavoin noin 24 tuntia.

Voit kytkeä pikapakastustilan pois toiminnasta painamalla toimintovalintapainiketta uudelleen. Ellet kytke pikapakastustoimintoa pois, pakastin palaa normaaliin tilaan automaattisesti.

Älä koskaan pakasta yhdellä kertaa suurempaa ruokamäärää kuin mitä suositellaan kohdassa "Tekniset tiedot", muutoin pakastus ei tapahdu perinpohjaisesti ja sulatuksen jälkeen voi ilmetä monia monenlaista laadun heikkenemistä (kuten maun ja tuoksun katoamista, jne.).

i Jäiden tekemistä ei suositella pakastuksen aikana, koska niiden tekeminen vähentää pakastuskapa-siteettia.

Ruoan säilytys pakastimessa

Kun pakastus on suoritettu, on suositeltavaa laittaa pakastunut ruoka yhteen tai kahteen käytettävissä olevaan koriin. Siten voit tehdä tilaa pakastusosiossa seuraavalle pakastettavalle elintarvikemäärälle. Myöhempi pakastustoiminta ei vahingoita jo aiemmin säilöttyä ruokaa.

Jos on tarve pakastaa suurempi elintarvikemäärä, alimmaista lukuunottamatta korit voidaan poistaa ja elintarvikkeet voidaan asettaa suoraan hyllyille.

Muista pitäytyä säilytysajassa, joka mainitaan pakastetuotteiden pakkauksessa ostaessasi ne pakastettuina.

On turvallista säilyttää pikaisesti pakastettuja pakasteruokia vain siinä tapauksessa, että ne eivät ole päässeet sulamaan edes hetken aikaa ennen niiden laittamista pakastimeen.

Jos täysin pakastunut ruoka on jo sulanut, uudelleenpakastamista ei suositella, vaan elintarvike täytyy käyttää niin pian kuin mahdollista.

Hyödyllistä informaatiota ja neuvoja

Säädettävien hyllyjen avulla voit hyödyntää jääkaappia tehokkaasti. Mikäli kaappi on sijoitettu seinän viereen, eikä ovi avaudu 90° enempää, voidaan hyllyt silti ottaa kaapista.

Vinkkejä ja ideoita

Seuraavassa kappaleessa on vinkkejä ja ideoita energiansäästöön sekä myös ympäristöinformaatiota koskeva kappale.

Hyödyllistä tietoa ja neuvoja

- Säädettäviin hyllyihin kannattaa kiinnittää huomiota, mikä lisää tuoreruokaosion käytettävyyttä. Hyllyjen uudelleenasettelu on myös mahdollista, oven ollessa auki 90° kulmassa.

- Pakastimen oven avaamisen ja sulkemisen jälkeen tyhjiö kasvaa laitteen sisällä matalan lämpötilan vuoksi. Odota siksi 2-3 minuuttia oven sulkemisen jälkeen - jos haluat avata sen uudelleen - jolloin sisäinen paine tasoittuu.

- Huolehdi pakastimen toiminnasta termostaattikon-trollin asennon avulla siten, että sisälämpötila ei koskaan ole -18 °C lämpimämpi.

- On järkevää varmistaa laitteen moitteeton toiminta päivittäin, jolloin on mahdollista huomata mahdollinen toimintahäiriö ajoissa ja ennaltaehkäistä pakastettujen ruokien pilaantuminen.

- Normaalit käyntiäänet:

- Klikkaus: Kun elektroninen säädin kytkee kompressorin päälle tai pois päältä, kuuluu klikkaava ääni.

- Vaimeaa solinaa tai pulputtavia ääniä voi kuulua silloin, kun jäähdytysainetta pumpataan laitteen takaosassa olevien kieppien tai putkien kautta jäähdytyslevyyn/jäähdyttimeen.

- Pulppuaminen: Kytkettäessä kompressori päälle, jäähdytysaineiden alkaessa virrata putkistoon saattaa sen jälkeen kuulua tykyttäviä ääniä (huminaa, suhinaa, ritinää tai virtausta). Ääni saattaa kuulua hetken aikaa siitäkin huolimatta, että kompressori olisi pois päältä.

- Jääkaapin haihdutin (joka viilentää jääkaappiosiota) vaikuttaa kaappiin. Tämän osion lämpötila vaihtelee toiminnan aikana ja samaan aikaan myös sen mitat muuttuvat hieman. Nämä muutokset saattavat aikaansaada natisevaa ääntä, mikä on luonnollinen, harmiton ilmiö.

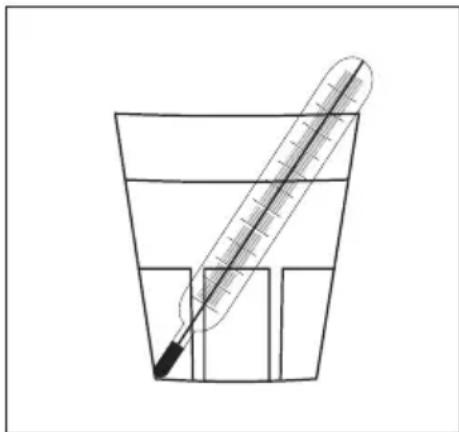

• Jos haluat tarkistaa jääkaapissa säilytetyn ruoan lämpötilan, laita termostaattiväännin keskiasentoon, laita lasillinen vettä kaapin keskiosaan, laita siihen asianmukainen lämpömittari, joka mittaa +/- 1 °C tarkkuudella. Jos 6 tunnin kuluttua lämpömittari osoittaa arvoa, joka on sama kuin näytössä, jääkaappi toimii moitteettomasti. Mittaus täytyy tehdä tasaisissa olosuhteissa (ilman, että kuormitusta muutetaan).
• Jos pakastimen lämpötila mitataan lämpömittarilla, laita mittari elintarvikkeiden väliin, jolloin se kertoo pakasteiden todellisen lämpötilan. Tällä tavoin mitattu arvo, käytettäessä tarkkaa lämpömittaria, on sama tai hieman matalampi kuin mikä näkyy näytössä.

Näin voit säästää energiaa

• Vältä kaapin sijoittamista paikkaan, jossa on voimakas auringonpaiste tai joka on lähellä lämpölähdettä.
• Varmista, että ilmanvaihto lauhduttimien ja kompressorien ympärillä on hyvä. Vapaata ilmankiertoa ei saa estää.
• Säilytä ruokatavarat tiiviissä rasioissa tai kelmussa ylimääräisen huurremuodostuksen välttämiseksi.
• Vältä ovien aukipitämistä pidempään tai turhaan.
• Lämpimät ruoat saa panna jääkaappiin vasta kun ne ovat jäätyneet huoneenlämpötilaan.
• Lauhdutinta täytyy aina pitää puhtaana.

Kylmälaite ja ympäristö

Tämä kaappi ei sisällä otsonikerrosta vaarantavia aineita. Romuttaessasi kaappia, vie kaappi asianmukaiseen kierrätyskeskukseen. Asiallliseen romuttamiseen liittyvää tietoa saa kuntasi jätehuoltoa hoitavalta viranomaiselta. Älä vahingoita kaapin kylmäjärjestelmää kaapin takana.

Kaikki kaapin osat, jotka on merkitty symbolilla kierrätettäviä.

Huolto ja puhdistus

Sulatus

Laitteen toimintaan liittyy kosteuden tiivistyminen jääkaappi- ja pakastintiloissa huurteeksi ja jääksi.

Paksuilla huurre- ja jääkerroksilla on eristävä vaikutus, joka vähentää jäähdytystehoa aiheuttaen lämpötilannousun jääkaappi- ja pakastintiloissa sekä kasvaneen energiankulutuksen.

Tämäntyppisessä laitteessa jääkaapin pintojen sulatus on täysin automaattista ja tapahtuu ilman mitään ulkoista asiaan puuttumista. Termostaatti lopettaa moottorikompressorin toiminnan aika ajoin lyhyemmiksi ja pitemmiksi ajoiksi - minkä aikana jäähdyttäminen on pysähdyksissä - ja aiheutuen kaapin sisäisestä lämpökuormituksesta jäähdytyspinnan lämpötila nousee yli 0°C:n ja sulatus tapahtuu. Kun jäähdyttävän pinnan lämpötila saavuttaa +3 - +4°C, termostaatti uudelleenkäynnistää järjestelmän toiminnan.

Sulatusvesi johdetaan takaseinän sulatusvesikourua pitkin haihdutusastiaan, joka on kompressorin päällä ja vesi haihtuu kompressorin lämmön vaikutuksesta.

Huolehdi säännöllisestä sulamisveden pois- toaukon tarkastuksesta ja puhdistuksesta, koska sen tukkeutuessa sulamisvesi valuu laitteen eristeisiin ja aiheuttaa pian vaurion.

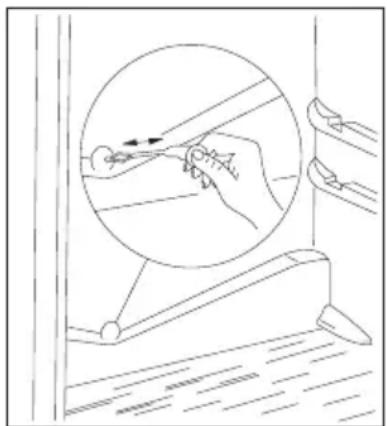

Puhdista sulatusvesikourun poistoaukko puhdistustikulla, joka on laitteen mukana ja näkyy kuvassa. Säilytä puhdistustikkua poistoaukon lähettyvillä.

Yleisin tilanne, jolloin poistoaukko saattaa tukkeutua, liittyy ruoan varastointiin paperiin pakattuna. Paperi koskettaa laitteen takaseinää ja jäätyy siihen kiinni. Jos ruoka otetaan tällöin ulos jääkaapista, paperi repeää, päätyy pois-toaukoon ja mahdollisesti tukkii sen.

Edellä mainitusta syystä johtuen on syytä kiinnittää huomiota asiaan laitettaessa jääkaappiin paperiin käärittyä ruokaa.

Kasvaneen lämpökuormituksen aikana, kuten polttavan kuumina päivinä, on mahdollista että jääkaappi on jatkuvassa toiminnassa. Tällöin automaattinen sulatus ei ole toiminnassa.

On normaalia, että jäähdytysjakson jälkeen pinnalle jää pieniä jää- tai huurrekerroksia.

Tämäntyppisessä laitteessa pakastimen sulatus on täysin automaattista.

Säännöllinen puhdistus

Puhdista laite säännöllisesti.

Älä käytä pesuaineita, hankausaineita tai voimakkaasti tuoksuvia puhdistusaineita, vahanpoistoaineita tai desinfointiaineita eikä alkoholia sisältäviä tuotteita laitteen puhdistamiseen.

Ennen puhdistusta ota laitteen pistoke pois pistorasiasta. Sisäinen puhdistus

Puhdista laitteen sisäosat ja lisätarvikkeet lämpimällä vedellä ja käsitiskiaineella.

Huuhtele ja kuivaa kaikki osat perusteellisesti.

Puhdista oven tiiviste puhtaalla vedellä.

Ulkoinen puhdistus

Puhdista laitteen ulkoiset osat lämpimällä vedellä ja käsitiskiaineella.

On suositeltavaa poistaa pöly- ja likakertymät laitteen takaosasta ja lauhduttimelta kerran tai pari kertaa vuodessa sekä puhdistaa haihdutusastia kompressorin päällä.

Puhdistuksen jälkeen laita laitteen pistoke takaisin pistorasiaan.

Kun laite ei ole käytössä

Jos laite on poissa käytöstä pidempiä aikoja:

Irrota kaappi sähköverkosta.

Poista ruokatarvikkeet kaapista.

Sulata ja puhdista kaappi em. ohjeiden mukaisesti.

Jätä ovi auki, jottei kaappiin muodostuisi ummehtunutta hajua.

Vianetsintä

Lampun vaihto

Jos sisävalon hehkulamppu on palannut, voit itse vaihtaa sen seuraavasti:

Katkaise kaapin virransyöttö.

Paina kuten kuvasta näkyy takana olevaa läppää (1) ja irrota suojus vetämällä nuolen suuntaan (2), sen jälkeen voit vaihtaa lampun uuteen (tyyppi: T25 230-240 V, 15 W, kanta E14).

Kiinnitä lampun vaihdon jälkeen suojus jälleen paikalleen kunnes se loksahtaa kiinni ja työnnä pistoke takaisin pistorasiaan. Rikkinäinen lamppu ei haittaa kaapin toimintaa.

1 2 MAX 25W

Jos kaappi ei toimi...

Kaapin käytön aikana saatta ilmetä vikoja, jotka eivät kuitenkaan vaadi huoltomiehen käyntiä. Tarkista seuraavat asiat ennen huollon kutsumista paikalle.

Kun kaappi on toiminnassa, siitä kuuluu ääniä (esim. kompressorin ollessa käynnissä tai kylmäaineen kiertäessä putkistossa). Nämä käyntiäänet ovat täysin tavallisia.

⚠️ Kaapin normaaliin toimintaan kuuluu, että kompressori on välillä pysähdyksissä. Älä koske kaapin sähköisiin osiin, ennen kuin olet irrottanut kaapin sähköverkosta.

Ongelma	Mahdollinen syy	Toimenpide
Jääkaapissa on liian lämmintä.	Jääkaapin lämpötilan säädin on asetettu liian pienelle lukemalle.Ruokatarvikkeet on aseteltu niin, ettei kylmä ilma pääse kiertämään niiden välissä.Ovi ei ole kunnolla kiinni.	Aseta jääkaapin lämpötilan säädin suuremmalle luke-malle.Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään niiden välissä.Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja tiivis.
Pakastimessa on liian läm-mintä.	Pakastimen lämpötilan säädin on asetettu liian pienelle lukemalle.Ovi ei ole kunnolla kiinni.Pakastimeen on laitettu suuri määrä ruokatarvikkeita.Ruokatarvikkeet on aseteltu niin, ettei kylmä ilma pääse kiertämään niiden välissä.	Aseta pakastimen lämpötilan säädin suuremmalle luke-malle.Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja tiivis.Odota muutama tunti ja tarkista lämpötila uudelleen.Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään niiden välissä.
Jääkaapin sisällä olevaa jäähdytyslevyä pitkin valuu vettä.Jääkaappiin valuu vettä.Lattialle valuu vettä.	Se on täysin normaalia. Automaattisen sulatuksen aikana jäähdytyslevyn pinnalla oleva huurre sulaa.Sulavesikouru on tukossa.Ruokatarvikkeet on sijoitettu niin, että ne estävät veden valumisen sulavesikouruun.Sulavesi ei valu haihdutuskaukaloon.	Puhdista jääkaapin sulavesikouru ja tyhjennysreikä vanupuikolla tai piipunpuhdistajalla.Tarkista, ettei ruokatarvikkeita ole sijoitettu siten, että ne estävät veden valumisen sulavesikouruun.Tarkista, että kaapin takana oleva sulavesiletku johtaa haihdutuskaukaloon.
Muodostuu paljon huurretta ja jäätä.	Ruokatarvikkeita ei ole pakattu kunnolla.Ovet eivät ole kunnolla kiinni.Lämpötilan säädin on asetettu liian suurelle lukemalle.Lämpötilan säädin on asetettu liian suurelle lukemalle.	Tarkista, että ruokatarvikkeet on pakattu kunnolla.Tarkista, että ovet ovat kunnolla kiinni ja että tiivistelistat ovat ehjät ja puhtaat.Aseta lämpötilan säädin pienemmälle lukemalle.Aseta lämpötilan säädin pienemmälle lukemalle.
Kompressori kay jatkuvasti.	Ovet eivät ole kunnolla kiinni.Pakastimeen on laitettu suuri määrä ruokatarvikkeita.Laitteeseen on asetettu liian lämpöimiä ruokatarvikkei-ta.Laite on sijoitettu liian lämpimään paikkaan.	Tarkista, että ovet ovat kunnolla kiinni ja että tiivistelistat ovat ehjät ja puhtaat.Odota muutama tunti ja tarkista lämpötila uudelleen.Jäädytä ruokatarvikkeet huoneenlämpöisiksi, ennen kuin asetat ne laitteeseen.Sijoita laite viileään paikkaan ja ettei siihen pääse kohdistumaan suoraa auringonvaloa.
Laite ei toimi. Ei jäähdytys eivätkä valot toimi	Pistolulppa ei ole kunnolla pistorasiassa.Sulake on rikki.Lämpötilan säädintä ei ole asetettu.Kaappiin ei tule virtaa.	Työnnä pistolulppa pistorasiaan.Vaihda sulake.Aseta lämpötila kääntämällä säädintä, katso kohta „Laitteen käyttöönotto”.Kokeile liittämällä pistorasiaan jokin muu sähkölaite.
Kaapin äänitaso on korkea.	Kaappia ei ole sijoitettu oikein.	Tarkista, että kaappi on sijoitettu vaakasuoraan kaikkien neljän jalkansa varaan.

Jos tämä taulukko ei auta ongelman ratkaisussa, ota yhteyttä lähimpään valtuutettuun huoltoon.

Asennusohjeet

Tekniset tiedot

Malli	RJP 3351
Bruttotilavuus (l)	Jääkaappi: 249Pakastin: 91
Nettotilavuus (l)	Jääkaappi: 245Pakastin: 78
Leveys (mm)	595
Korkeus (mm)	1850
Syvyys (mm)	632
Energian kulutus (kWh/24 h)(kWh/vuosi)	0,775283
Energialuokka EU-normin mukaan	A+
Pakastusteho (kg/24 h)	11
Lämmönnousuaika (h)	18
Nimellisvirtavoimakkuus (A)	0,7
Äänitaso Lc (dB)	42
Paino (kg)	72
Kompressorien lukumäärä	1

Kaapin asennus

Kuljetus, pakkauksesta purkaminen

On suositeltavaa kuljettaa kaappia pystyasennossa.

Odota kuljetuksen jälkeen n. 4 tuntia, ennen kuin kytket kaapin toimintaan, jotta kylmäaine ehtii tasaantua.

Purkaessasi kaappia pakkauksesta, tarkista, ettei siinä ole kuljetusvaurioita. Ilmoita mahdollisista kuljetusvaurioista välittömästi kaapin jälleenmyyjälle.

Puhdistaminen ennen käyttöä

Irrota kaikki teipit ja vastaavat, jotka pitävät eri tarvikkeet paikoillaan kaapissa.

Pese kaappi sisäpuolelta haalealla vedellä ja käsiastian-pesuaineella. Käytä pehmeää riepua.

Kuivata pesun jälkeen kaapin sisätilat.

Paikalleen asettaminen

Ympäristön lämpötila vaikuttaa energiankulutukseen sekä laitteen tarkoituksenmukaiseen toimintaan.

Asetettaessa laitetta paikoilleen on huomioitava, että on suositeltavaa käyttää laitetta ilmastoluokan mukaisten lämpötilarajojen puitteissa, jotka eritelty arvokyltissä ja jotka näkyvät seuraavassa taulukossa.

Ilmastoluokka Ympäristön lämpötila

SN +10 ... +32 °C

N +16 ... +32 °C

ST +16 ... +38 °C

Jos ympäristön lämpötila laskee alle alarajan, kylmäsäilytystilan lämpötila saattaa nousta yli vaaditun lämpötilan.

Jos ympäristön lämpötila nousee eritellyn ylärajan yläpuolelle, se saattaa johtaa kompressorin käyntiajan kasvuun, sulatuksen häiriöihin, kylmäsäilytystilan lämpötilan nousuun tai energiankulutuksen kasvuun.

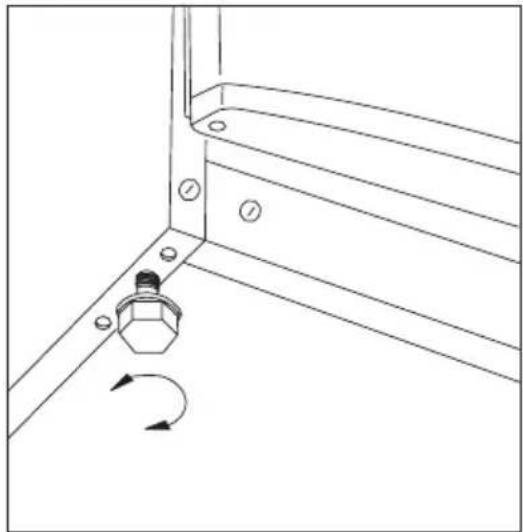

Asenna kiilat, jotka löytyvät lisätarvikepussista ylhäältä, laitteen takakulmasta.

Irrota ruuvit, laita kiilat ruuvien alle ja kiinnitä ruuvit uudelleen.

Asennettaessa laitetta paikoilleen on huolehdittava siitä, että se asennetaan vaakasuoraan asentoon. Se voidaan tehdä kahden säädettävän jalan avulla, jotka ovat laitteen alla etuosassa.

Laitetta ei pidä asentaa paikkaan, jossa se joutuu alttiiksi suoralle auringonpaisteelle eikä lähelle keittiön hellaa tai liettä.

FFI

Jos huoneen kalustus pakottaa asentamaan laitteen lähelle hellaa tai liettä, on huomioitava seuraavat vähimmäisetäisyydet:

• Jos tilaa on vähemmän kuin 3 cm vieressä olevaan kaasu- tai sähkölieteen, laita 0.5 - 1 cm:n paksuinen palamaton eristelevy kahden laitteen väliin.
• Jos kyseessä on öljy- tai hiililämmitteinen hella, etäisyyden on oltava 30 cm, koska ne luovuttavat enemmän lämpöä ympärilleen.

Laitteen malli mahdollistaa sen työntämisen seinää vasten perille asti.

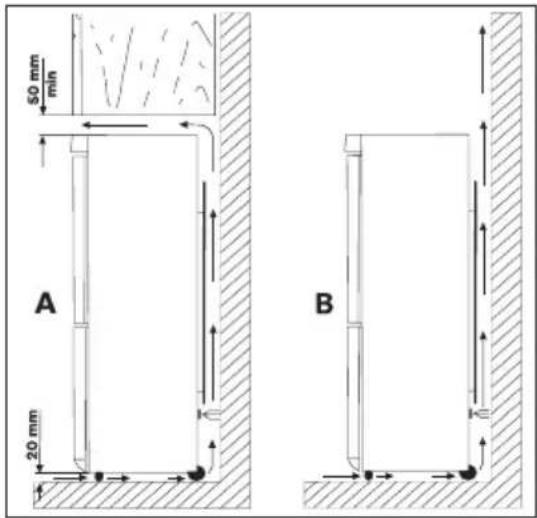

Laitetta asennettaessa on noudatettava kuvassa ilmaistuja vähimmäisetäisyyksiä.

A: asennus seinään kiinnitetyn kaapin sisään
B: vapaa asennus

50 mm min A 20 mm B

Oven kätisyyden vaihtaminen

Kun oven kätisyys tilasyistä pitää vaihtaa (sijoituspaikka tai käytettävyys), voidaan oven kätisyys vaihtaa oikeasta vasempaan.

Myytävissä kaapeissa saranat ovat oikealla.

Vaihda oven kätisyys seuraavien ohjeiden ja kuvien mukaan:

• Seuraavien vaiheiden suorittamiseen tarvitaan toisen henkilön apua, joka asennuksen aikana pitää tiukasti kiinni kaapin ovista.
• Irrota kaapin pistoke pistorasiasta.

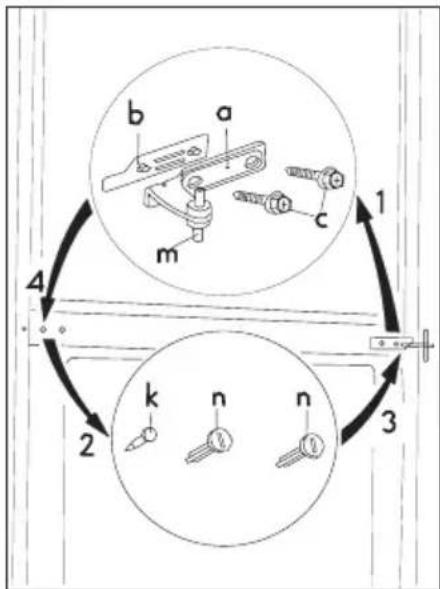

• Avaa ovet ja irrota tuplasarana (a, b) ruuvaamalla auki ja irrottamalla molemmat ruuvit (c) (kuva 2).

- Irrota tuplasarana (a, b, c) kaappirungosta molempia ovia kevyesti kippaamalla. Muista myös irrottaa saranan oleva muovitiiviste (b) (kuva 2).

b a m c 1 2 3 k n n

• Irrota jääkaapin ovi vetämällä se varovasti alaspäin.

• Irrota pakastimen ovi vetämällä se varovasti ylöspäin.

• Irrota (jääkaapin oven päällä olevat) täytetulpat ja kiinnitä ne jälleen toiselle puolelle.

• Irrota (pakastimen oven päällä olevat) täytetulpat ja kiinnitä ne jälleen toiselle puolelle.

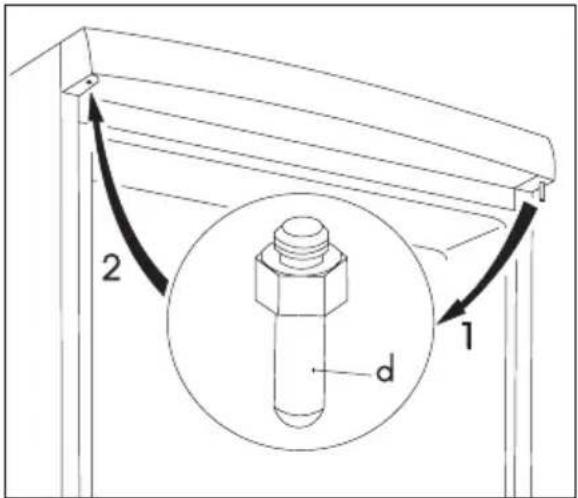

• Irrota jääkaapin yläsaranan tappi ruuvaamalla (d) ja ruuvaa se kiinni toiselle puolelle (kuva 1).

e 2 1 5 4 3 h f

• Nosta ruuvimeisselin avulla ulos alemman tuule-tussäleikön sisäke (e) (kuva 3).
• Irrota pakastimen alasaranan tappi ruuvaamalla (h, f) ja ruuvaa se kiinni toiselle puolelle. Muista myös panna aluslevy (h) paikoilleen (kuva 3).
• Kiinnitä alemman tuuletussäleikön sisäke (e) toiselle puolelle.
• Irrota tuplasaranien peitetulpat (n, k, 3 kpl.) vasemmalta puolelta ja pistä ne sisään toiselle puolelle (kuva 2).

P 1

- Kiinnitä tuplasaranien tapit (m) pakastimen oven vasemmanpuoliseen reikään (kuva 2).

• Aseta pakastimen ovi alempaan ovitappiin (f) (kuva 3).
• Aseta jääkaapin ovi ylempään ovitappiin (d) ja aseta tuplasaranien tapit (m) ovea kevyesti kippaamalla jääkaapin oven reikään.
• Avaa ovet ja kiinnitä tuplasarana molemmalla ruuvilla (c) vasemmalla puolella. Muista myös panna saranan alla oleva muovitiiviste (b) paikoilleen. Tarkista, että oven reuna on suora suhteessa kaapin seinään.
• Siirrä ovenkahvat (r) toiselle puolelle ja kiinnitä tämän käyttöohjeen kääressä olevat muovipeitetulpat (p)
• Nosta kaappi takaisin alkuperäiselle paikalleen, tarkista, että se on suorassa ja pistä pistoke pistotulp-paan.

Ellet itse pysty suorittamaan tässä selostettuja vaihtovaiheita, voit ottaa yhteyttä lähimpään valtuutettuun huoltoliikkeeseen, joka vaihtaa laitteen kätisyyden korvausta vastaan.

Sähköliitäntä

Tämä laite toimii 230 V \~ 50 Hz jännitteellä.

Liitä laite maadoitettuun pistorasiaan. Mikäli kotisi pistorasiat eivät ole maadoitettuja, ota yhteys ammattitaitoiseen sähköasentajaan.

CE Tämä kaappi täyttää seuraavat EU-direktiivit:

— 73/23 EU päivätty 19.02.73 (pienjännitedirektiivi) ja seurannaismuutokset.
— 89/336 EU päivätty 03.05.89 (sähkömagneettinen yhteensopivuus) ja seurannaismuutokset.

SSE
