BRUKSANVISNING RJKL3731 ROSENLEW

Säkerhetsinformation ____ 2
Kontrollpanel 4
När maskinen används första gången ____ 4
Daglig användning ____ 5
Råd och tips ____ 5

Underhåll och rengöring ____ 6
Om maskinen inte fungerar ____ 7
Tekniska data ____ 9
Installation 9
Miljöskydd ____ 11

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.
  Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.
  Om kylkretsen skadas:
  – undvik att komma nära öppen eld och antändande källor
  – ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad servicetekniker eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Drag inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Det finns risk för elektriska stötar eller brand.

6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats ^1) den inre belysningen.

7. Denna produkt är tung. Var försiktig när den flyttas.

8. Plocka inte ut matvaror från frysfacet, och ta inte i dem, med våta/fuktiga händer eftersom detta kan leda till hudsår eller frost/frysskador.
9. Se till att produkten inte exponeras för direkt solljus under långa perioder.

Daglig användning

• Ställ inte heta kärl på plastdelarna i kylskåpet.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Följ noga rekommendationerna om förvaring från produktenstillverkare. Se relevant avsnitt i bruksanvisningen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Kontrollera regelbundet kylskåpets tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen kommer vatten att samlas på produktens botten.

1) Om det finns lampglas över
2) Om produkten har en vattenanslutning

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Produkten får endast anslutas till ett dricksvattenssystem. 2)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad och endast original-delar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📊 kan återvinnas.

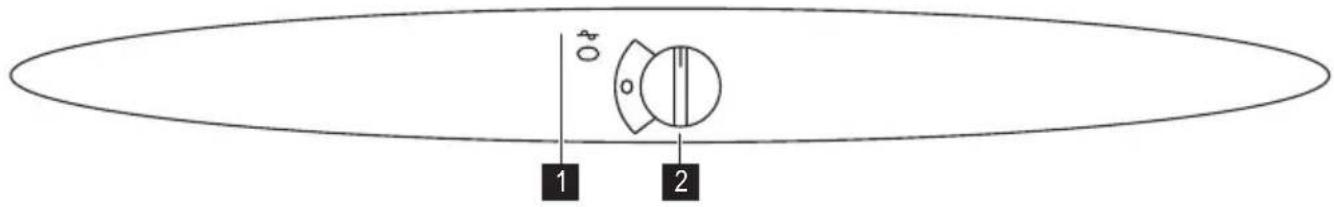

1 2

1 Nätindikator
2 Temperaturreglage

Sätta på produkten

Sätt i stickkontakten i eluttaget.

Vrid temperaturreglaget medurs till en medelhög inställning.

Nätindikatorn tänds.

Stänga av produkten

För att stänga av produkten, vrid temperaturreglaget till O-läget.

Nätindikatorn slocknar.

Temperaturreglering

Temperaturen regleras automatiskt.

Gör på följande sätt för att reglera produkten:

• vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.
• vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar produktens ytfinish.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering

Viktigt Om produkten är inställd på en låg temperatur, och omgivningstemperatuen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Kontrollera att tömnings- slangen på baksidan av kylskåpet tömmer ut i upp- samlingsskålen.

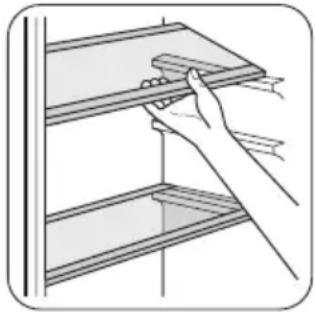

Väggarna i kylen är försedda med ett antal löpskenor så att hyllorna kan placeras enligt dina önskemål.

Vissa hyllor måste lyftas upp i bakkanten för att kunna avlägsnas.

Viktigt Flytta inte glashyl- lan ovanför grönsakslådan, detta för att säkerställa korrekt luftcirkulation.

Grönsakslåda

Denna låda är lämplig för förvaring av frukter och grönsaker.

Råd och tips

Tips om energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färskä livsmedel

För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet
• täck över eller förpacka maten, särskilt om den har en stark smak
• placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd:

Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.

Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.

På vissa modeller finns det en avdelare i lådan som kan placeras i olika positioner så att du kan dela in lådan enligt dina personliga behov.

Alla delar i lådan kan tas bort för rengöring.

För att kunna förvara matförpackningar i olika storlekar kan dörrhyllorna placeras på olika nivåer.

Dra försiktigt hyllan i pilens riktning tills hyllan kommer fri och placera den sedan i önskad position.

Viktigt Flytta inte den nedre dörrhyllan, detta för att säkerställa korrekt luftcirkulation.

Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla.

Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt. Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ.

Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

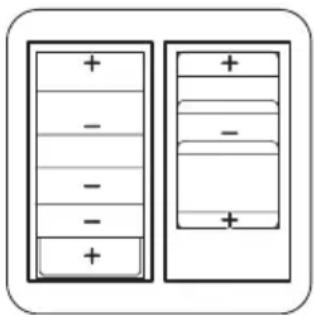

Tips om temperaturen i kylskåpet

En lämplig temperatur i kylen är cirka +5 °C. Om temperaturreglaget ställs in på en alltför låg temperatur kan mat med hög vattenhalt börja frysa om den placeras på de kallaste platserna i kylskåpet. Figuren visar de kallaste och de varmaste platserna i kylen.

Om du vill kontrollera temperaturen hos livsmedel som förvaras i kylskåpet, placera ett glas vatten centralt i kylen och ställ en lämplig termometer med en noggrannhet på +/- 1 °C i glaset. Efter 6 timmar kan temperaturen kontrolleras. Mätningen skall utföras under konstanta förhållanden (dvs. utan att ändra innehållet i kylen).

Underhåll och rengöring

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras n auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

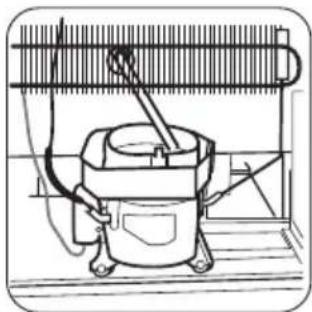

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Viktigt När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med varmt vatten och en neutral tvållösning för att rengöra produkten utvändigt.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar färgen. Använd inte heller produkter som används för att ge ytor av rostfritt stål en beläggning som motverkar fingeravtryck.

Anslut produkten till eluttaget igen efter rengöringen.

Ventilationsgallret kan avlägsnas så att det kan tvättas.

Öppna dörren när du skall avlägsna ventilationsgallret:

1. Lossa gallrets övre kant genom att dra det utåt/nedåt.
2. Dra gallret rakt ut för att avlägsna det helt.
3. Dammsug under produkten.

Frost avlägsnas automatiskt från evaporatorn i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på kylskåpets baksida, där vattnet avdunstar.

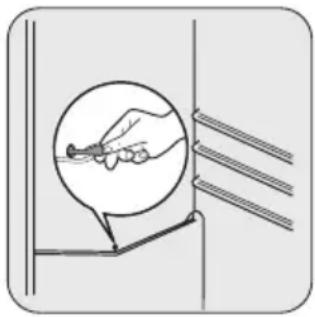

Det är viktigt att regelbundet rengöra avfrostningsvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna.

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

Om maskinen inte fungerar

Under drift kan ibland små, men ändå irriterande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell ger råd som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Viktigt Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

• koppla loss produkten från eluttaget
• plocka ur alla matvaror
• avfrosta ^3) och rengör produkten och alla tillbehör
• Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Viktigt Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla loss produkten från eluttaget.

Problem Möjlig orsak Åtgärd
Produkten bullrar.	Kylen står ojämnt. Kontrollera att produkten står stadigt (alla fötter och hjul skall ha kontakt med golvet). Se avsnittet "Avvägning".
Distansdynorna som sitter mellan	produktens baksida och rörledning-arna lossnar.	Sätt tillbaka dem på plats.
Kompressorn arbetar hela ti-den.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en högre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre tid än nödvändigt.
	Matvarans temperatur är för hög.	Låt matvarans temperatur sjunka till rumstemperatur före förvaring.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Vatten rinner på bakre väg-gen i kylskåpet.	Under den automatiska avfrostning-en tinar frost på baksidan.	Detta är normalt.
Vatten rinner inne i kylskå-pet.	Vattenutloppet är igentäppt. Rengör vattenutloppet.

3) Om tillämpligt.

Problem Möjlig orsak Åtgård
Matvaror hindrar vattnet från att rin- na till vattenuppsamlaren.		Kontrollera att inga matvaror har kon- takt med den bakre väggen.
Vatten rinner på botten.	Smältvattnet rinner inte genom ut- loppet till avdunstningsbrickan ovan- för kompressorn.	Anslut smältvattenutloppet till av- dunstningsbrickan.
Det har bildats för mycket frost och is.	Matvaror är inte ordentligt inslagna. Förpacka maten bättre.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
Temperaturreglaget kan vara felak- tigt inställt.		Ställ in en högre temperatur.
Temperaturen i produkten är för låg.	Temperaturreglaget kan vara felak- tigt inställt.	Ställ in en högre temperatur.
Temperaturen i produkten är för hög.	Temperaturreglaget kan vara felak- tigt inställt.	Ställ in en lägre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
	Matvarans temperatur är för hög.	Låt matvarans temperatur sjunka till rumstemperatur före förvaring.
Temperaturen i kylskåpet är för hög.	Det cirkulerar ingen kalluft i kylen. Se till att kalluft cirkulerar i kylen.
Stora mängder mat har samtidigt lagts in för kylning.		Lägg in mindre mängder mat för kyl- ning samtidigt.
Produkten fungerar inte.	Produkten är avstängd. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i elut- taget.
Produkten får ingen ström. Eluttaget är strömlöst.		Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontakta en behörig elektriker.
Belysningen fungerar inte.	Glödlampan är trasig. Se avsnittet "Byte av glödlampan".

Kontakta vår lokala serviceavdelning om du inte lyckas lösa problemet på egen hand.

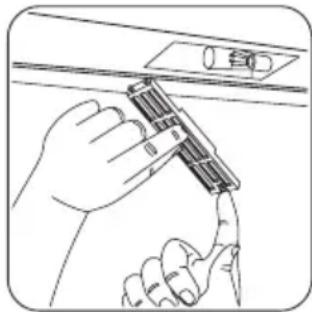

Byte av glödlampan

1. Koppla loss produkten från eluttaget.
2. Tryck in fjädern och för samtidigt lampglaset nedåt.

3. Byt ut den gamla glödlampan mot en ny lampa med samma effekt (max. effekt anges på lampglaset) och med s

4. Anslut produkten till eluttaget igen.

Mått
Höjd 1850 mm
Bredd 595 mm
Djup 600 mm

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Installation

Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, oga igenom avsnittet "Säkerhetsinformation" n du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Stängning av dörren

1. Rengör dörrtätningarna.

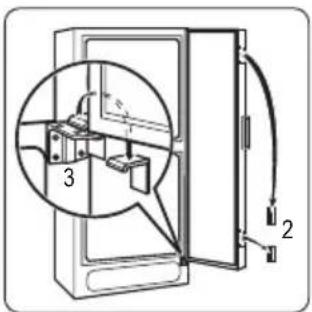

2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

Placering

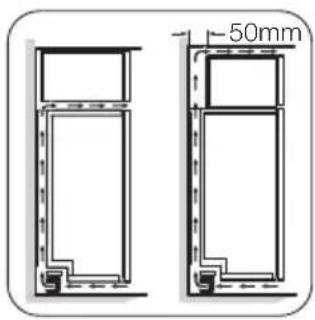

För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det vara minst 40 mm avständ mellan produktens ovansida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter.

Om produkten placeras i ett hörn med gångjärnssidan vänd mot väggen måste avståndet mellan väggen och produkten vara minst 10 mm för att dörren skall kunna öppnas tillräckligt så att utrustningen kan plockas ut.

Utrymmet för ventilation kan vara:

• Direkt ovanför produkten, eller
• Bakom och ovanför överskåpet.

I detta fall måste utrymmet bakom överskåpet var minst 50 mm djupt.

Kontrollera före anslutning till ett eluttag att nätspanningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Avlägsna transportstöden

Din produkt är utrustat med transportstöd för att säkra dörren under transport.

Avlägsna dessa stöd på följande sätt:

1. Öppna dörren.
2. Avlägsna transportstöden från dörrsidorna.
3. Avlägsna transport- stödet från det nedre gångjärnet (på vissa modeller).

Viktigt Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

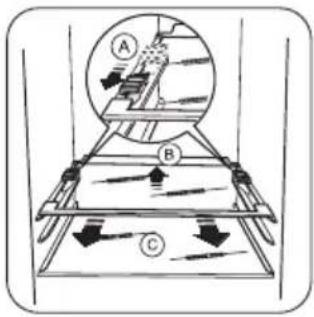

Borttagning av hyllspärrarna

Din produkt är utrustad med hyllspärrar för att låsa hyl- lorna under transport.

För att ta bort hyllspärrarna:

1. Flytta hyllspärrarna i pilens riktning (A).
2. Lyft hyllan bakifrån och tryck den framåt tills den kommer fri (B).
3. Ta bort spärrarna (C).

Se till att produkten står vågrätt där den installeras. Justera vid behov fötterna med följande skruvnyckel.

Dörrjusteringen beror på en riktig avvägning.

Gör på följande sätt för att ändra dörrens öppningsriktning:

• Koppla loss produkten från eluttaget.
• Avlägsna ventilationsgallret. Avlägsna fyllningen och placera den på motsatta sidan av gallret.
• Lägg produkten ned med baksidan vilande på ett trästöd.

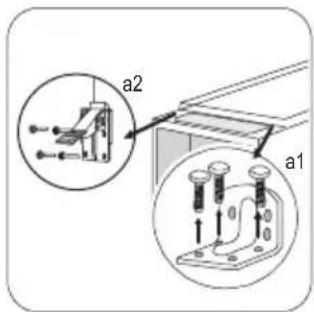

- Skruva loss det nedre gångjärnet (a1). Växla sprintens och buffertens position.

• Skruva loss pedalen (a2).

- Avlägsna dörren.

a2 a1

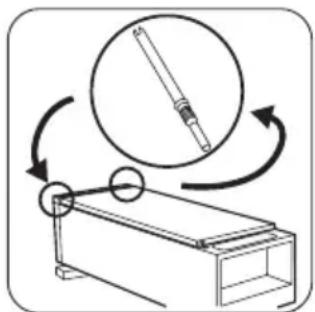

- Skruva loss och flytta sprinten till andra sidan.

- Sätt tillbaka dörren på plats.

- Skruva fast det nedre gångjärnet och pedalen på motsatta sidan.

- Ställ produkten upp och sätt ventilationsgallret på plats.

- Skruva loss handtaget. Avlägsna täckpropparna på motsatta sidan genom att sätta ett 3-4 mm dorn eller borr i dem. Montera handtaget. Sätt fast täckpropparna som finns i tillbehörspåsen.

- Ställ produkten på plats.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar

Varning Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen att:

• Alla skruvar är åtdragna.
• Dörrkanterna löper parallellt med produktens kanter.
• Magnettätningen fäster ordentligt.
• Dörren öppnar och stänger ordentligt.

Varning Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt.

Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Sisällys
