32-1508 - Belysning Cotech - Gratis bruksanvisning och manual

Produkttyp	Taklampa
Modell	32-1508
Varumärke	Cotech
Mått (Diameter)	30 cm
Mått (Höjd)	10 cm
Vikt	1.2 kg
Strömförsörjning	220-240 V ~ 50/60 Hz
Ljuskälla	LED (inbyggd)
Effektförbrukning	18 W
Ljusflöde	1200 lm
Färgtemperatur	3000 K (varmvit)
IP-klass	IP20 (endast inomhusbruk)
Material	Metall och polykarbonat
Monteringstyp	Takmontering (ytmontering)
Dimbar	Nej
Huvudfunktioner	Allmänbelysning, energieffektiv LED, omedelbar start
Skötsel och rengöring	Torka med en torr duk; använd inte slipande rengöringsmedel eller vätskor
Säkerhet	Klass II, dubbelisolerad; håll borta från brännbara material
Reservdelar och reparerbarhet	LED-modulen är inbyggd och kan inte bytas ut; vid slutet av livslängden måste armaturen bytas
Allmän information	Använd endast enligt anvisningarna; koppla bort strömmen före installation eller underhåll

Vanliga frågor - 32-1508 Cotech

Vilken typ av glödlampa använder denna Cotech 32-1508 lampa?

Cotech 32-1508 använder inbyggd LED-belysning. Lysdioderna är inbyggda i armaturen och kan inte bytas ut.

Kan jag installera denna taklampa i ett badrum?

Nej, denna lampa har IP20-klassning, vilket innebär att den endast är lämplig för inomhusbruk på torra platser. Den bör inte användas i badrum eller områden med hög luftfuktighet.

Hur rengör jag Cotech 32-1508?

Rengör armaturen med en torr, mjuk duk. Undvik att använda vatten, rengöringssprayer eller slipande material för att förhindra skador.

Är Cotech 32-1508 dimbar?

Nej, denna modell är inte dimbar. Den fungerar endast med full ljusstyrka.

Vilken färgtemperatur har denna lampa?

Färgtemperaturen är 3000 Kelvin, vilket ger ett varmvitt ljus som liknar traditionella glödlampor.

Vilken effekt har Cotech 32-1508?

Armaturen förbrukar 18 watt och ger ett ljus som motsvarar en konventionell 100-watts glödlampa.

Kräver lampan någon speciell kabeldragning?

Den kräver standard 220-240 V AC nätanslutning. Installation bör utföras av en behörig elektriker enligt lokala bestämmelser.

Vad är livslängden på lysdioden i denna lampa?

De inbyggda lysdioderna har en livslängd på cirka 25 000 timmar, beroende på driftförhållanden.

Är denna lampa lämplig att använda med en dimmer?

Nej, användning av en dimmer kommer att skada lampan eller orsaka flimmer. Den måste anslutas till en standard på/av-brytare.

Kan jag byta ut LED-modulen om den går sönder?

LED-modulen är inbyggd och kan inte bytas ut. Om lampa slutar fungera måste hela armaturen bytas.

BRUKSANVISNING 32-1508 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Halogenbelysning med IR (Rörelsevakt)

ART.NR: 32-1508, 32-4447, 32-5069

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Beskrivning

Halogenstrålkastaren är kombinerad med en infraröd detektor, som söker av ett inställbart område. När den känner av en rörelse inom inställt område tänds strålkastaren direkt.

Detta gör den lämplig i trappor, carport och vid uteplatsen, för din bekvämlighet och säkerhet. Den fortsätter att lysa så länge som något rör sig i inställt område. Godkänd för utomhusbruk (IP44).

Tänk på följande för bästa resultat:

• Montera inte på vibrerande yta, halogenrör-lampan är känslig för stötar och vibrationer!
• Lämpligaste monteringshöjd är 1,8 till 2,5 meter över området som skall avsökas (Fig. 1A).
  • Rikta inte sensorn mot solen.

- För att undvika onödig tändning, skall sensorn inte riktas mot värmekällor som t.ex. grill, luftkonditioneringsaggregat, annan utomhusbelysning, bilstrålkastare eller elektromagnetiska störningskällor t.ex. transformatorer.

- Rikta inte sensorn mot reflekterande ytor t.ex. vit vägg eller swimmingpool. Strålkastarens avsökningsområde (max 12 m vid 180°) kan variera beroende på monteringshöjd och placering. Temperaturändring kan ändra räckvidden för sensorn.

- Innan du väljer plats för strålkastaren, tänk på att rörelse tvärs över avsökningsområdet tänder tidigare än rörelse mot eller från (Fig. 1B,C).

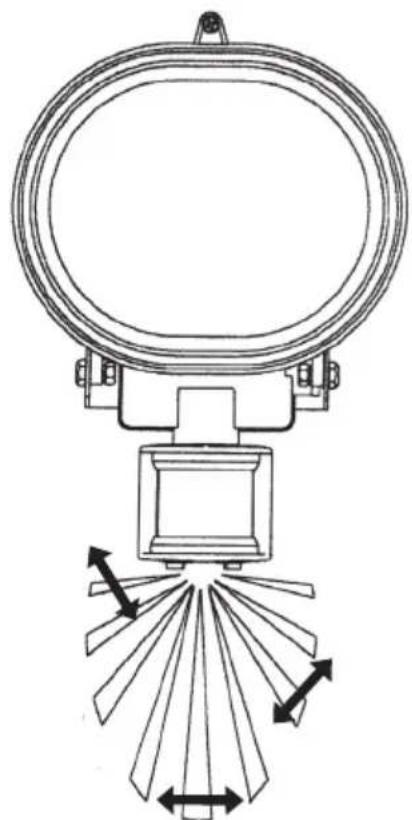

Fig. 1A

Fig. 2

1. Viktigt: Läs igenom hela bruksanvisningen före installation. Installation får endast utföras av behörig elektriker, enligt gällande bestämmelser.
2. Varning! Förvissa dig om att strömmen är frånslagen och säkringen är uttagen före installation, lampbyte och service!
3. Tag bort väggfästet.
4. Använd väggfästet som mall, märk ut skruvhålen på monteringsytan, borra hål för fästskruvarna, där strålkastaren skall monteras. Använd lämpliga skruvar och ev. pluggar strålkastaren skall monteras stabilt! Placera strålkastaren horisontellt (± 4°) (Fig. 3A).
5. Tag bort locket till

kopplingsboxen, tag bort kabelgenomföringen och dragavlastningen, dra in anslutningskabeln (3G 0,75) genom kabelgenomföring och gummitätning. Anslut nätkabelns tre ledare till kopplingsplint,fas, nolla, skyddsjord (Fig. 2B). Se märkningen i kopplingsboxen

Vit (till lampa)

Jord (+ Jordsymbol)

N (nolla)

L (fas)

Gul/Grön (till lampa)

Vit (till lampa), Blå (till sensor)

Brun (till sensor)

Fig. 2B

1. Sätt tillbaka kopplingsplint, dragavlastning, kabelgenomföring och lock. Dra åt skruvar.
2. Lossa skruven i front-kåpan och öppna. Sätt in lampan mellan de fjäderbelastade hållarna. Stäng frontkåpan, och dra åt skruven.

Tänk på detta vid lampbyte: Låt lampan kallna innan byte, vidrör inte lampan med fingrarna och se till att packningen i frontkåpan ligger rätt.

1. Sätt fast belysningen i väggfästet, drag åt skruvarna med låsbrickor och läsmuttrar. Ställ in strålkastaren i önskat läge.
2. Sätt tillbaka säkringen, och justera ljusbilden.

Viktigt! Lossa alltid låsmuttrar och -skruvar innan justering.

Varning: Belysningen får EJ riktas mot brännbara ytor (Fig. 3B,C).

Fig. 3A
Fig. 3B Fig. 3C

Manöverknappar

• Inkopplingstiden efter aktivering kan ställas från (10±5 sekunder) till (4±1 minuter), minska eller öka tiden steglöst med ratten [TIME] enligt märkning + eller –. Obs! Varje ny detektering av sensorn startar om inkopplingstiden tiden på nytt.
• Ljus-känslighet för aktivering, mäts av en fotocell som känner av ljus och mörker, justera steglöst med ratten [LUX] mellan Sol och Måne, Sol används från dagsljus till mörkt och Måne endast vid mörker.
• Känslighet för rörelseaktivering, med ratten [SENS] justeras avståndet mellan sensor och rörelse, som krävs för aktivering. Vrid mot (+) för att ställa in på max avstånd, och motsatt för att minska avståndet.

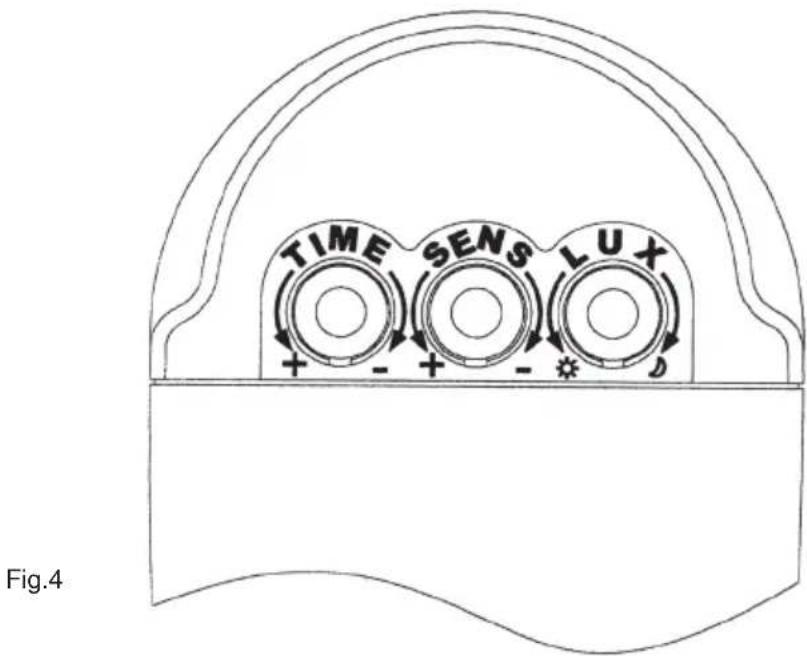

Inställning av rörelsesensor (Fig. 4)

1. Ställ ratten [LUX] på ljus Sol, låt sensorn stabiliseras i en halv minut, kontrollera nu att ratten [TIME] är inställd på minimum (-). Strålkastaren kommer nu att aktiveras i 30 sekunder (detta sker inom 1 minut).
2. Rikta sensorn mot området som skall avkännas.
3. Tag en person till hjälp, som skall röra sig tvärs över området, justera försiktigt vinkeln på sensor-armen tills strålkastaren aktiveras av personen som rör (Fig. 1B).
4. Justera inkopplingstiden med [TIME] till önskad inställning.
5. För att ställa in ljuset, som behövs för aktivering, vrid ratten [LUX] från Sol till Måne för att aktivera strålkastaren bara i mörker. Om belysningen skall tändas redan i skymningen, vänta till ljuset har avtagit till önskad nivå, vrid sedan långsamt [LUX] mot dagsljus (Sol), samtidigt som en medhjälpare går sakta tvärs över ytan som övervakas, vrid till strålkastaren tänds. Ibland behövs denna inställning repeteras för att nå önskad inställning.

Viktigt! När du justerar strålkastaren, se till att inte strålkastarens hölje kommer nära sensorn, hettan från lampan kan störa funktionen. Torka av sensorlinsen med fuktad trasa några gånger om året, men tag aldrig bort kåpan över sensorn, den kan bli förstörd, och garantin gäller inte.

Tekniska data

Max. räckvidd: 12 meter vid 180° sökvinkel

Tidsinställning: 10±5 sekunder till 4±1 minuter

Nätspänning: 230 V\~50 Hz

Strömförbrukning: 4 W (endast sensor)

Max effektförbrukning: 500 W för RP500BW och 150 W för RP150BW

Kapsling: IP44 (godkänd för utomhusbruk)

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Felsökning

Problem Tänkbar örsak Åtgärd
Strålkastaren aktiveras inte av rörelse i området.	Strömavbrott, bränd säk-ring, i el-centralen, strömbrytare avslagen.	Kontrollera anslutningar, säkringar, strömbrytare.
	Lampan trasig. Kontrollera, byt.
	Omgivningen är för ljus. Rikta sensor i annan riktning, byt plats.
	Fel inställning av kontrollratt(ar).	Justera sensorvinkel el. inställningsratt.
	Sensor är felriktad. Ändra sensorriktning och/eller justera.
Strålkastaren tänds utan orsak.	Hetta från strålkastarens hölje aktiverar sensorn.	Justera, min. avstånd 40 mm mellan strålkastarhöljet och sensorhuvud.
	Värmekällor, belysning eller bilar i rörelse aktiverar sensorn.	Ändra riktning på sensorhuvud bort från störningskällor.
	Vilda djur/fåglar, husdjur aktiverar.	Ändra riktning på sensorhuvud, kan hjälpa.
	Störning från start/stopp av andra maskiner på samma fas.	Försök med detta: Byt trasig säkring, byt lysrör och/eller reaktor och glimtändare.
	Reflexer från swimming-pool eller annan reflekte-rande yta.	Rikta sensorn åt ett annat håll.
Strålkastaren fortsätter att lysa.	Lyser hela tiden. Rikta sensorn åt ett annat håll, det kan hjälpa.
	Lyser för länge. Minska inställning på [TIME] ratt.
Strålkastaren lyser på dagtid.	[LUX] ratten är inställd på dagsljus (Sol).	Justera [LUX] inställning och prova.
