KÄYTTÖOHJE 32-1508 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

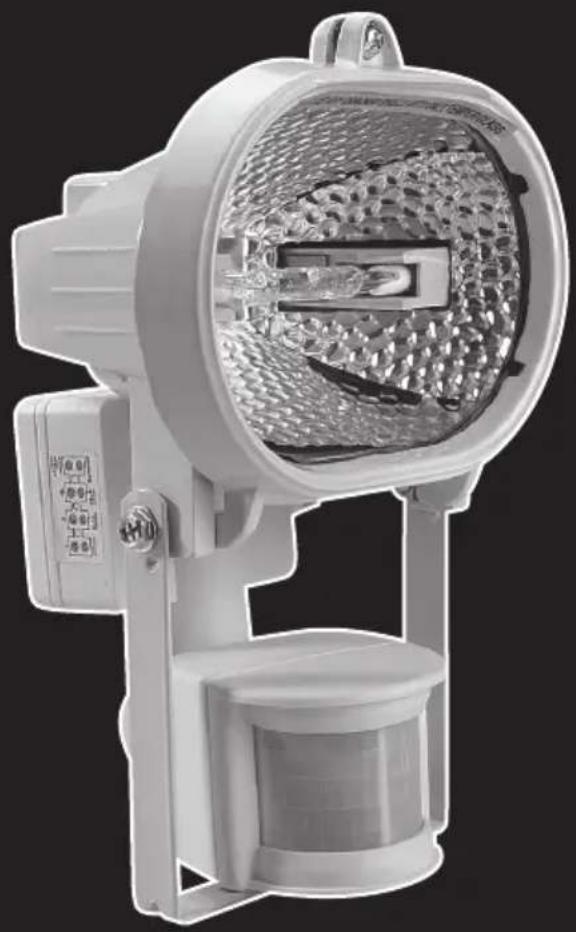

Halogeenivalaisin ja liiketunnistin

TUOTENRO: 32-1508, 32-4447, 32-5069

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Kuvaus

Halogeenivalonheittimessä on infrapunatunnistin, joka tunnistaa säädetyllä alueella. Kun se tunnistaa liikettä tällä säädetyllä alueella, se syttyy välittömästi. Täten se sopii hyvin rappuihin, autokatokseen ja ulko-oleskelutilaan lisäämään mukavuutta ja turvallisuutta. Valaisin on helppokäyttöinen ja luotettava. Se on päällä niin kauan kuin joku liikkuu säädetyllä alueella. Valaisin on hyväksytty ulkokäyttöön (IP44).

Valonheittimen paikan valinta

Ota huomioon seuraavat seikat parhaan tuloksen saamiseksi:

• Älä asenna valonheitintä tärisevään pintaan, halogeenilamppu on sekä isku- että tärinäherkkä!
• Sopivin asennuskorkeus on 1,8 – 2,5 m tunnistusalueen yläpuolella (Kuva 1A).
• Älä suu ntaa liiketunnistinta aurinkoa kohti.

- Älä suuntaa liiketunnistinta esim. grilliin, ilmastointilaitteeseen, muuhun ulkovalaistukseen, autonvaloihin tai elektromagneet-tisiin häiriölähteisiin, esim. muuntajiin.

- Älä suuntaa liiketunnistinta heijastaviin pintoihin, esim. valkoiseen seinään tai uima-altaaseen. Tunnistusalue (korkeintaan 12 m, 180°) voi vaihdella riippuen asennuskorkeudesta ja valonheittimen asennuspaikasta. Lämpötilanmuutos voi muuttaa tunnistusalueen ulottuvuutta.

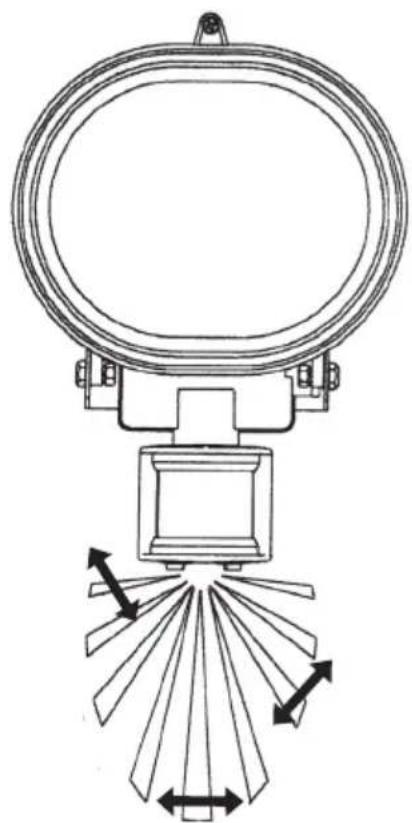

- Ennen kuin valitset valonheittimelle paikan, ota huomioon, että tunnistusalueen läpi kulkeva poikittaisliike sytyttää lampun nopeammin kuin liike, mikä tulee kohti tai siitä poispäin (Kuva 1B,C).

Kuva 1A

Kuva 2

1. Tärkeää: Lue koko käyttöohje ennen asennusta. Vain valtuutettu sähkömies saa tehdä asennuksen vallitsevien määräysten mukaan.
2. Varoitus! Varmista ennen asennusta, lampunvaihtoa ja huoltoa, että virta on katkaistu ja sulake poistettu!
3. Irroita seinäkiinnitin.
4. Käytä seinäkiinnikettä mallina ruuvien merkkaamiseksi ja poraa valonheittimen kiinnitysruuvien reiät asennuskohtaan. Käytä sopivia ruuveja ja mahdollisesti tulppia. Valonheitin on asennettava tukevasti! Asenna valonheitin vaakasuoraan (± 4°) (Kuva 3A.)
5. Poista kytkentälokeron kansi, johdon läpivienti ja vedonpoistaja, vedä liitosjohto (3G 0,75) läpiviennin ja kumitiivisteen läpi. Liitä verkkojohdon kolme johdinta kytkentäalustaan (vaihe, nolla, maa) (Kuva 2B).
6. Aseta kytkinrima, vedonpoistaja, läpivienti ja kansi takaisin. Kiristä ruuvit.
7. Irrota etukannen ruuvi ja avaa valonheitin. Aseta lamppu jousikuormitettuihin pidikkeisiin. Sulje kansi ja kiristä ruuvi. Huomioi lampunvaihdon yhteydessä: Anna lampun jäähtyä ennen sen vaihtoa; älä koske siihen sormin ja varmista, että tiiviste on oikein paikallaan.
   Valkoinen (lamppuun)

Kuva 2B

1. Kiinnitä valonheitin seinäkiinnikkeeseen ja kiristä aluslaatoilla ja lukkomuttereilla varustetut kiinnitysruuvit. Valitse valonheittimelle haluamasi asento.
2. Aseta sulake takaisin paikalleen ja säädä valokenttä.

Tärkeää! Irrota lukkomutterit ja –ruuvit aina ennen säätöä.

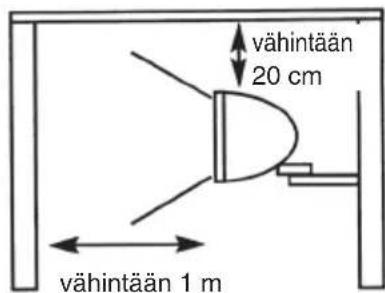

Varoitus: Valonheitintä ei saa suunnata helposti syttyviin pintoihin (Kuva 3B,C).

Kuva 3A Kuva 3B

Kuva 3C

Toimintonäppäimet

• Valonheittimen aktivoinnin jälkeinen päälläolo voidaan säätää 10±5 sekunnista 4±1 minuuttiin. Ajan vähennys tai lisäys tapahtuu ratilla [TIME] (+ ja -). Huomio! Jokainen tunnistimessa tapahtuva ajanmuutos käynnistää päälläoloajan uudestaan.
• [LUX]-nupilla säädetään, missä valaistuksessa valaisin aktivoituu. Tee säätö LUX-nupilla, joka on merkitty auringolla ja kuulla. Aurinko on säätöön valoisasta pimeään ja Kuu ainoastaan pimeään.
• Liikeaktivoinnin herkkyyden säätöratilla [SENS] säädetään tunnistimen ja liikkeen etäisyys, mikä on määriteltävä aktivointia varten. Saat korkeimman mahdollisen etäisyyden kääntämällä rattia kohti (+) ja päinvastaiseen suuntaan (-) vähentääksesi etäisyyttä.

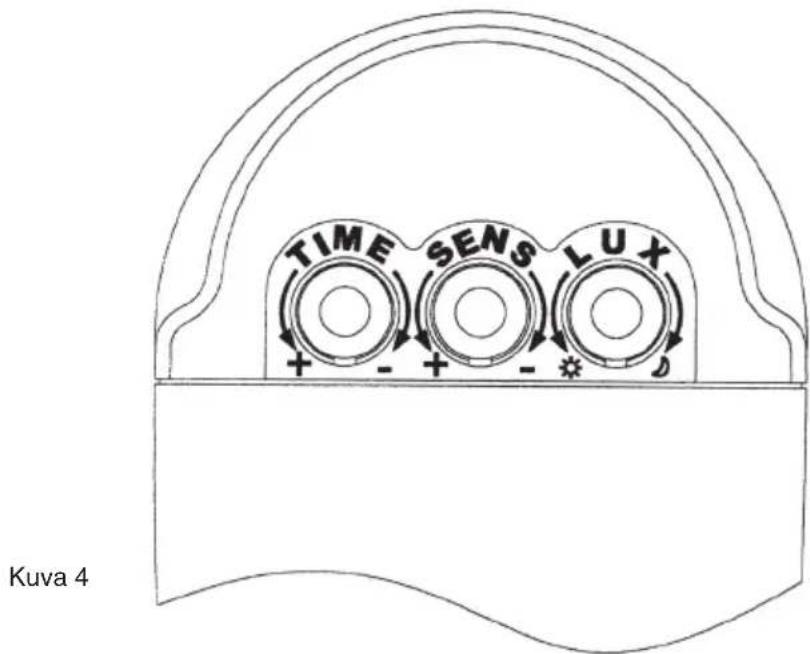

Liiketunnistimen säätö (Kuva 4)

1. Aseta ratti [LUX] valokohtaan Aurinko, anna tunnistimen vakaantua puoli minuuttia. [TIME]- ratin on oltava minimissä (-). Valonheitin aktivoituu 30 sekunnissa (minuutin sisällä).
2. Suuntaa tunnistin valvottavaa aluetta kohti.
3. Ota toinen henkilö avuksi liikkumaan alueen poikki, säädä tunnistimen vartta varovasti, kunnes valonheitin aktivoituu henkilön liikkeestä (Kuva 1B).
4. Säädä päällekytkentäaika ratilla [TIME] haluamasi kohtaan.
5. Käännä rattia [LUX] valonherkkyyden säätöä varten Auringosta Kuuhun aktivoidaksesi valonheittimen toimimaan vain pimeässä. Jos valonheitin halutaan toimimaan jo hämärässä, odota, että valo on haluamassasi tasossa ja käännä rattia [LUX] varovasti päivänvaloa kohti Aurinko samalla kun henkilö liikkuu hitaasti valvottavan alueen yli ja käännä kunnes valonheitin syttyy. Joskus on tarpeellista toistaa ko. toimenpide halutun säädön saavuttamiseksi.

Tärkeää! Varmista valonheitintä säätäessäsi, ettei valaisimen kotelo joudu liian lähelle tunnistinta; lampun kuumuus voi häiritä toimintoa. Puhdista tunnistimen linssi kostealla rievulla pari kertaa vuodessa, mutta älä poista koskaan tunnistimen päällyskupua; se voi vioittua siitä, eikä vakuutus ole silloin enää voimassa.

Tekniset tiedot

Maksimi ulottuvuus: 12 metriä, 180° hakukulma

Ajansäätö: (10±5 sekuntia) - (4±1 minuuttia)

tunnistintyyppi: Passiivinen Infrapuna (PIR)

Vekkojännite: 230 V\~50 Hz

Virrankulutus: 4 W (ainoastaan sensori)

Maksimi tehonkäyttö: 500 W: RP500BW ja 150 W: RP150BW.

Suojaluokka, kotelointi: IP44 (Hyväksytty ulkokäyttöön)

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

Vianhakutaulukko

Ongelma Mahdollinen syy Toimenpide
Alueella tapahtuva liikehdintä ei sytytä valonheitintä.	Sähkökatko, sähkökaapissa on palanut sulake, virrankat-kaisija on pois päältä.	Tarkasta liitokset, sulake, katkaisija.
	Rikkinäinen lamppu. Tarkasta	vaihda.
	Ympäristö on liian valoisa. Suuntaa tunnistin toisaalle, vaihda sen paikkaa.
	Säätöratin/-rattien asento on väärä.	Säädä tunnistuskulma tai. säätöratti.
	Tunnistinsuuntaus on väärä. Muuta tunnistimen suunta ja/tai säädä sitä.
Valonheitin syttyy ilman syytä.	Kuumuus valonheittimen kuoresta aktivoi tunnistimen.	Säädä minimietäisyys (40 mm) valonheitinkuoren ja tunnistimen pään väliin.
	Lämpölähteet, valaisimet tai liikkeellä olevat autot aktivoivat tunnistimen.	Käännä tunnistimen pää pois häiritsevistä lähteistä.
	Villit eläimet (linnut), kotieläimet aktivoivat sen.	Tunnistimen suunnan vaihto voi auttaa.
	Samalla vaiheella käyvien koneiden käynnistys ja sammutus voi häiritä.	Tai yritä seuraavaa: Vaihda palanut sulake, vaihda valoputki ja/tai reaktori ja sytytin.
	Uima-allas ja muut heijasta-vat pinnat aktivoivat sen.	Suuntaa tunnistin toiseen suuntaan.
Valonheitin palaa edelleen.	Palaa koko ajan. Suuntaa tunnistin toiseen suuntaan.
	Palaa liian kauan. Vähennä säätöä [TIME] ratilla.
Valonheitin palaa päiväsaikaan.	[LUX] ratti on asetettu päivänvaloon Aurinko.	Säädä [LUX] säätöä ja kokeile.
