BRUKSANVISNING DAR0961 Meister Craft

Käännös alkuperäisohjeista Översättning av originalanvisningarna

TEKNISET TIEDOT:

Tuotekoodi: DAR0961 (ZLST551Q)

Moottori: Loncin 5,5 hp / 4,1 kW / 163cc, bensa

Växellåda: 5 framåt, 2 bakåt

Utkaströret: roterar 190 grader

Vikt: 75kg

WARNINGAR

1.1 Läs noggrant igenom denna handbok och förvara den väl så att du vid behov kan slå upp i den eller hitta kontaktinformation för återförsäljare.

1.2 Läs noga informationen på märkskylten som sitter på stommen och snöplogens motor.

1.3 Det är mycket viktigt att du behärskar reglagen och vet hur de fungerar för att kunna använda snöplogen på rätt sätt. Du ska veta hur man stänger av snöplogen och snöavskilj-ningssystemet innan första idrifttagande.

1.4 Följande säkerhetsregler ska följas:

A. Barn under sexton år får absolut inte använda snöplogen. Vuxna som inte vet hur man använder snöplogen på rätt sätt får heller inte använda den.
B. Se till att åskådare håller sig på behörigt avständ, i synnerhet barn och husdjur, när du använder snöplogen.
C. Snöplogen ska alltid användas med försiktighet, särskilt när du backar med den, så att du inte halkar omkull.

1.5 Denna snöplog har endast en svepande funktion för att skjuta snön åt sidan. Om köparen på eget bevåg utför obehöriga ändringar av den ursprungliga konstruktionen vad gäller ändamål och struktur frånsäger sig tillverkaren allt ansvar för tillhandahållande av reservdelar under garantin. Du ska använda snöplogen på ett ansvarsfullt sätt till säkerhet för tredje part och tredje parts egendom.

1.6 När du arbetar med att ploga bort snö från vägar och trottoarer måste du följa gällande föreskrifter i ditt land.

1.7 Du måste bära handskar, skyddsglasögon, vinterkläder och skor med antihalksula när du använder denna snöplog.

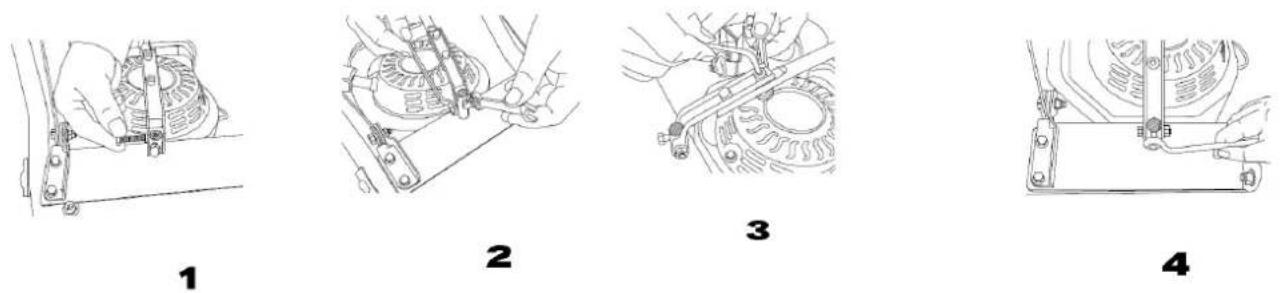

HOPMONTERING:

2.1 Kontrollera att inga reservdelar saknas enligt packningslistan när du öppnar kartongen. Om någonting saknas ber vi dig att kontakta återförsäljaren som kan tillhandahålla reservdelen som saknas till dig.

2.2 Montera på handtaget (a): Använd de fyra M8-skruvarna och vrid fast alla skruvarna ordentligt i vänster och höger förstansade hål på bägge sidor av växellådan (se bild).

2.3 Montera på manöverspaken (b): Ta först bort kulknoppen (c) från manöverspaken, och för sedan in manöverspaken i växellådan (d), och sätt därefter fast kulknoppen på manöverspaken igen. Leta reda på växlingsleden (e) i botten av växellådan och fäst ihop manöverspakens fjädertunga med spindelnosen.

Dra åt axeln (se bild).

2.4 Montera på utkaströret (f). Fäst en bit plastplatta uppåt med skruvarna. Fäst tre bitar plastplattor längs kanten (se bild).

2.5 Montera fast kopplingsvajern och bromsvajern. Haka fast vajerns huvudände i hålet, justera muttern och dra åt den. Dra inte åt för hårt.

2.6 Montera fast vevarmen. Fäst en skruv med gummiring på M8-skruven som sitter på kanten av handtaget, och sätt i vevarmen i hålet (2) vid kanten av växellådan och använd saxsprinten för att fästa den.

3.1 Kontrollera noga vägbanan innan du börjar använda snöplogen. Ta bort skor, kälkar, trästockar, metalltrådar och liknande föremål från vägbanan.

3.2 Innan motorn startas ska kopplingssystemet frigöras för att kunna användas när snöplogen körs.

3.3 Bär alltid skor med antihalksulor när du använder snöplogen för att undvika att halka omkull.

3.4 Bensin är mycket brännbart så stor försiktighet måste iakttas under tankning.

a) Använd endast godkänd bensin.
b) Tankning får absolut inte göras när snöplogen fortfarande används eller motorn inte har kallnat.
c) Tankning ska alltid göras utomhus. Tankning inomhus får absolut inte förekomma.
d) Öppna bränsletanken försiktigt och torka bort olja som flödat över.

3.5 För snöplog med elektromotorisk start eller elstart ska jordledning och tändstift som är tillförlitliga användas.

3.6 Justera höjden på träget så att det inte stöter i grus och sten.

3.7 När motorn är igång får inga justeringar utföras med undantag för de speciella omständigheter som förklarats av tillverkaren.
3.8 Låt motorn och snöplogen ställa om sig till omgivningstemperaturen innan du börjar ploga snö.
3.9 När snöplogen används kan föremål kastas ut som kan åsamka skada på ögonen. Använd därför alltid skydds-glasögon.
3.10 Håll kroppsdelar och klädesplagg på behörigt avständ från ventilationsrör eller upphettade roterande maskindelar.
3.11 Det är mycket viktigt att bränslemätaren kontrolleras när snöplogen används för första gången. Se till att det är fulltankat med bränsle och att olja har fyllts på ända upp.
3.12 Kontrollera däcktrycket noggrant.
3.13 Växelleden ska vara rätt justerad och i växelläge (1) om snöplogen startades med kopplingen uppsläppt.
3.14 Kontrollera och justera bromsen. Den ska kännas tillräckligt rörlig och ha bett samt vara tillförlitlig.

SKÖTSEL OCH HANTERING

4.1 Håll händer och fötter på behörigt avständ från den roterande snöplogen.

4.2 Var försiktig i största allmänhet när du använder snöplogen. Var extra försiktig när du korsar vägar för att undvika att olyckor inträffar.

4.3 Om snöplogen stöter på något hinder stänger du av motorn och rensar bort snö som ansamlats samt eventuella föremål. Kontrollera om det finns några synliga skador på snöplogen innan du startar motorn igen.

4.4 Om snöplogen vibrerar onormalt mycket när du använder den ska du stänga av motorn och kontrollera den noga.

4.5 Motorn ska alltid stängas av när justeringar eller reparationer utförs på snöplogen.

4.6 Försäkra dig om att de roterande maskindelarna står stilla innan du börjar rengöra, reparera eller inspektera snöplogen.

4.7 Använd inte snöplogen inomhus. Om ett sådant behov skulle uppstå ska du öppna dörren så att bensinlukten och avgasdimman i rummet ventileras ut.

4.8 Använd inte snöplogen på ojämn eller brant väg.

4.9 Snöplogen får inte användas om säkerhetsskydden har avmonterats.

4.10 Använd inte snöplogen i närheten av glasrutor och bilar. Se till att barn och husdjur håller sig på behörigt avständ när snöplogen används.

4.11 Försök inte att få snöplogen att ploga undan snön längre än dess kapacitet.

4.12 När snöplogen används på en hal väg växlar du ner till medelhastighet och är extra försiktig när du backar.

4.13 Se till att ingen ställer sig framför snöplogen. Rikta inte utkaströret mot fotgångare på gatan.

4.14 När snöplogen rör sig framåt utan att plöja snö ska fläkthjulet tas av.

4.15 Använd reservdelar som godkänts av tillverkaren.

4.16 Använd inte snöplogen i dåligt belysta områden. Användaren ska stå stadigt på bägge fötterna, ta tag i handtagen och röra sig sakta framåt.
4.17 Snöplogen får inte användas som transporthjälpmedel.
4.18 Efter att snöplogen har använts ska du stänga av motorn och ta ut nyckeln ur tändningsläset.
4.19 Lägg först i växeln och tryck sedan in kopplingen. Därigenom kommer snöplogen att förflyttas framåt. Släpp upp kopplingen först när du byter växel.
4.20 Om snöplogen stöter på något hinder eller börjar vibrera onormalt mycket ska du omedelbart stänga av motorn och inspektera den (detta är mycket viktigt).
4.21 När snöplogen används ska du vara uppmärksam på att utkaströrets kastriktning inte pekar mot fotgångare.
4.22 Vid plöjning av snö på en sluttning måste användaren iaktta extra försiktighet så att snöplogen inte välter. Denna snöplog får inte användas på sluttningar med en lutningsgrad som överstiger 20 grader.
4.23 Varje gång som du har använt snöplogen ska du rensa bort ansamlingar av snö från den med en pinne. I annat fall kan is bildas som minskar snöplogens prestanda nästa gång den används.
4.24 Starta snöplogen: Slå på startknappen, och för sedan chokestången till fulläge. Därefter justerar du gasreglaget och drar långsamt ut starchandtaget tills ett motständ känns då du drar snabbt för att starta motorn. Justera sedan chokespaken tills den stängs av efter att motorn är igång.
4.25 Stänga av snöplogen: Stryp gasen helt först, och stäng sedan av startknappen tills snöplogen stannar helt.

UNDERHÅLL

5.1 Inspektera snöplogen med jämna mellanrum för att säkerställa att den hålls i funktionsdugligt skick och är säker att använda.
5.2 Förvara aldrig en fulltankad snöplog inne i bostaden. Om detta ändå inte kan undvikas måste den förvaras på betryggande avständ från eld.
5.3 Om snöplogen ställs undan i ett förvaringsutrymme ska du läsa handboken noggrant och förvara snöplogen i enlighet med de specifika kraven för förvaring.
5.4 Om det behövs klistrar du fast de varningsskyltar på snöplogen som saknas.
5.5 Efter varje snöröjning ska fläkthjulet köras torrt i några minuter. Ställ sedan undan snöplogen i förvaringsutrymmet. Därigenom kommer fläkthjulet inte att isas igen av snöansamlingar.
5.6 Ackumulatorer ska laddas upp var tredje månad så att deras livslängd bibehålls.

ALLMÄNNA FUNKTIONSSTÖRNINGAR OCH PROBLEM

Funktionsstörning/problem	Möjliga orsaker	Åtgärder
Motorhuven kan inte öppnas	Se bruksanvisningen för motorn.	Se bruksanvisningen för motorn.
Motorn går ojämnt.	Se bruksanvisningen för motorn.	Se bruksanvisningen för motorn.
Snöplogen kan inte plöja ut snön åt sidorna.	Skador på bulten.	Byt ut till en ny bult.
	Skador på fördelningsstyrningen eller utkaströret.	Stäng av motorn och åtgärda funktionsstörningen.
	Fördelningsstyrningen har justerats felaktigt.	Justera polskon.
	Någonting är fastkilat i utkaströret.	Rensa utkaströret med en pinne.
Snöplogen kan inte köras.	Fördelningsstyrningen har justerats felaktigt.	Justera polskon.
	En rem sitter löst.	Dra åt eller montera remmen på nytt.
	Det finns isbildning på fördelningsstyrningen.	Avlägsna isen.
	Däckets friktionsgummi har punkterats.	Byt ut däckets friktionsgummi mot ett nytt.
Snöplogen vibrerar onormalt.	Maskindelar sitter löst eller har ska-dats.	Stäng omedelbart av motorn för att spänna remmen och dra åt muttern.
Växlingen krånglar.	Fördelningsstyrningen har justerats felaktigt.	Justera polskon.
	Det finns isbildning på fördelningsstyrningen.	Avlägsna isen.

MILJÖVÅRD

Följa lokala anvisningar om avfallsservice med förpackning.

Gamla apparater måste lämnas till separat insamling för el-avfall.

Tilläggsuppgifter: www.serty.fi

GARANTI

Produkten har 12 månaders garanti, från inköpsdagen.

Garantin gäller alla fabrikations- och materialfel.

Importör ansvarar för korrigering av delar eller produkten om de konstateras vara felaktiga.

Kassakvitto, leveranslista, köpfaktura eller garantibevis skall uppvisas vid garantianspråk.

Returvaran skall vara komplett, försedd med redogörelse av funktionsfelet.

Garantin omfattar inte frakt- och transportskador, skador som har orsakats av normalt slitage, överbelastning eller osakkunnigt handhavande, eller indirekt skador. Garantin slutas om maskinen har öppnats, delar byts ut, reparerants eller förändrats.

Garantireparationer får endast utföras av importörens auktoriserad serviceverkstad.

Rätten till ändringar förbehålles.
