KÄYTTÖOHJE DAR0961 Meister Craft

2 -vaiheinen (imu / heitto)

Vetokäynnistys

Nielun leveys: 56cm

Nielun korkeus: 51cm

Tankin koko: 3,51

Vaihteet: 5 eteen, 2 taakse

Heittoputki: kääntyy 190 astetta

Paino: 75kg

VAROITUKSET

1.1. Lue tämä käyttöohje huolellisesti läpi ja säilytä se myöhempää tarvetta varten tai kun otat yhteyttä jälleenmyyjään.

1.2. Lue huolellisesti lumilingon runkoon ja moottoriin kiinnitetyn arvokilven tiedot.

1.3. On hyvin tärkeää, että tiedät, miten hallitset ja käytät tätä lumilinkoa oikein. Opettele ennen käynnistämistä, miten kone sammutetaan ja ohjaimet vapautetaan.

1.4. Noudata seuraavia turvallisuusohjeita:

A. Alle 16-vuotiaat eivät saa käyttää tätä konetta. Myöskään aikuiset, jotka eivät ole saaneet opastusta koneen käyttöön, eivät saa käyttää sitä.

B. Varmista, että lähistöllä ei ole ihmisiä, etenkään lapsia tai lemmikkieläimiä, kun käytät konetta.

C. Ole tarkkana käyttäessäsi konetta, varsinkin taaksepäin työskenneltäessä, jottet liukastu.

1.5. Tässä lumilingossa on vain lakaisutoiminto, joka tarkoittaa lumen siirtämistä tien sivuun. Jos muutat yksipuolisesti alkuperäisen yksikön käyttötarkoitusta ja rakennetta, valmistaja vapautuu varaosien toimitusvelvollisuudesta. Toimintasi tulee olla vastuullista kolmannen osapuolen turvallisuuden ja omaisuuden kannalta.

1.6. Konetta käytettäessä tulee noudattaa omassa maassa voimassa olevia määräyksiä.

1.7. Älä käytä konetta ilman käsineitä, suojalaseja, talvivaatetusta ja luistamattomia jalkineita.

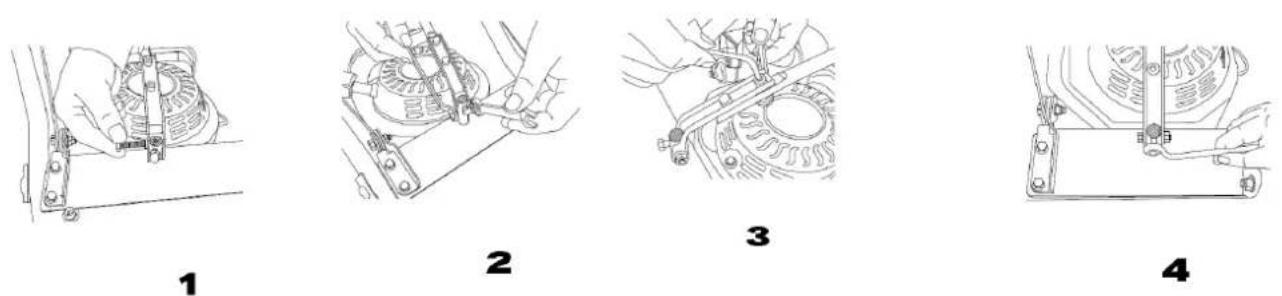

ASENNUS:

2.1. Tarkasta, onko pakkauksessa kaikki pakkausluettelon mukaiset osat. Jos jotain puuttuu, ota yhteys jälleenmyyjään täydennyksen saamiseksi.

2.2. Asenna kahva (a), ota neljä M8-ruuvia ja kierrä ne tiukasti kotelon molemmilla puolilla oleviin reikiin. (Katso kuva.)

2.3. Ohjausvivun (b) asennus: poista ensin pallonuppi (c) ohjausvivusta, työnnä ohjausvipu ketjukoteloon (d) ja kiinnitä pallonuppi takaisin. Etsi kotelon pohjasta niveltappi (e) ja kiinnitä ohjausvivun jousen lehti karan päähän.

Kiristä akseli (katso kuva).

2.4. Lumen poistokourun (f) asennus Kiinnitä muovilevyn kappale ylös ruuveilla. Asenna kolme kappaletta reunaa pitkin (katso kuva).

2.5. Asenna kytkinvaijeri ja jarruvaijeri. Ripusta vaijerin pää reikään, säädä mutteri ja kiristä. Älä kiristä liikaa.

2.6. Kaaritangon asennus. Kiinnitä kumirenkaalla kiinnitetty ruuvi M8-ruuviin, joka on kahvan reunassa. Työnnä tanko rungon sivulla olevaan reikään (2) ja kiinnitä sokkatapilla.

3.1. Tutki huolellisesti tien pinta ennen lumilingon käyttämistä. Poista kaikki ovimatot, kelkat, puunkappaleet, johdot tms.

3.2. Vapauta kaikki hallintalaitteet ennen moottorin käynnistämistä.

3.3. Käytä asianmukaisia luistamattomia kenkiä, jottet liukastu.

3.4. Bensiini on erittäin helposti syttyvää, joten ole varovainen lisätessäsi polttoainetta.

a) Käytä hyväksyttyä bensiiniä.
b) Älä lisää polttoainetta lumilingon ollessa vielä käynnissä tai moottorin ollessa kuuma.
c) Lisää polttoainetta vain ulkona. Älä lisää polttoainetta sisätiloissa.
d) Avaa bensiinisäiliö varovasti ja pyyhi pois läikkynyt öljy.

3.5. Sähkökäynnistyksellä toimivassa lumilingossa tulee käyttää luotettavaa maadoitusjohtoa ja pistoketta.

3.6. Säädä kourun korkeus sopivaksi teiden sora- ja kivimurskapintojen puhdistamiseen.

3.7. Älä tee mitään säätöjä moottorin käydessä, ellei valmistaja ole niitä erityisesti suositellut.

3.8. Aloita lumilingon käyttö, kun moottori ja linko ovat mukautuneet ulkolämpötilaan.
3.9. Lumilinko voi singota esineitä silmiin, joten käytä suojalaseja käytön aikana.
3.10. Älä anna kehon tai vaatteiden päästä kosketukseen ilmanpoistoputken tai kuumien pyörivien osien kanssa.
3.11. Tarkasta bensiinimittari ennen ensimmäistä käyttöä. Polttoaine- ja öljysäiliön tulee olla täynnä.
3.12. Tarkasta renkaiden paine.
3.13. Vaihde pitää säätää kunnolla. Kun kone käynnistetään vaihde vapaalla, vaihteen tulee olla vaihdeasennossa (1).
3.14. Tarkasta ja säädä jarru. Sen tulee olla joustava ja käyttövarma.

KÄYTTÖ

4.1. Älä laita käsiä tai jalkoja pyörivän koneen lähelle.
4.2. Käytä konetta varovasti. Ole erittäin varovainen ylittäessäsi tietä onnettomuuksien välttämiseksi.
4.3. Jos lumilinko osuu vieraaseen esineeseen, sammuta moottori ja poista lumikasat ja esineet. Tarkasta lumilinko vaurioiden varalta ennen moottorin uudelleenkäynnistämistä.
4.4. Jos lumilinko tärisee epänormaalisti käytön aikana, sammuta moottori ja tarkasta tärinän syy.
4.5. Pysäytä moottori aina, kun säädät tai korjaat lumilinkoa.
4.6. Varmista, että pyörivät osat ovat pysähtyneet ennen kuin puhdistat, korjaat tai tarkastat lumilinkoa.
4.7. Älä käytä lumilinkoa sisätiloissa. Jos se kuitenkin on välttämätöntä, avaa ovi ja tuuleta bensiinin hajut ulos.
4.8. Älä käytä konetta kuoppaisilla tai jyrkillä teillä.
4.9. Älä käytä lumilinkoa ilman turvasuojuksia.
4.10. Älä käytä lumilinkoa lasirakenteiden tai autojen lähellä. Käytä konetta vain, kun lapsia tai lemmikkieläimiä ei ole lähistöllä.
4.11. Älä ylikuormita koneen kapasiteettia yrittämällä poistaa lunta liian suurella nopeudella.
4.12. Käytä keskisuurta nopeutta, jos tie on liukas. Noudata varovaisuutta, kun peruutat.
4.13. Varmista, ettei koneen edessä ole ketään. Älä suuntaa lumisuihkua jalankulkijoita kohti.
4.14. Kun siirrät lumilinkoa eteenpäin linkoamatta, irrota lumikierukka.
4.15. Käytä vain valmistajan hyväksymiä varaosia.
4.16. Älä käytä lumilinkoa pimeällä alueella. Ota tukeva työskentelyasento, tartu kahvaan ja kävele hitaasti eteenpäin.
4.17. Älä kuljeta ketään lumilingon päällä.
4.18. Sammuta moottori käytön jälkeen ja irrota virta-avain.
4.19. Aseta vaihde päälle ensin ja kiinnitä kytkin, lumilinko liikkuu eteenpäin. Vapauta kytkin ensin vaihtaaksesi vaihdetta.

4.20. Jos kone osuu esineisiin tai alkaa täristä epänormaalisti, sammuta moottori ja tarkasta vian syy. (Tämä on hyvin tärkeää.)
4.21. Käytön aikana on tärkeää huomioida heittokourun suunta, jotta lumisuihku ei osuisi jalankulkijoiden päälle.
4.22. Ole erityisen varovainen, kun poistat lunta rinteestä. Lumilinko voi kaatua. Älä käytä konetta rinteessä, jonka kaltevuus on yli 20 astetta.
4.23. Puhdista kerääntynyt lumi koneesta sopivalla puikolla. Jos lumi on jäätynyt pohjaan, se vaikeuttaa käyttöä seuraavalla kerralla.
4.24. Koneen käynnistäminen: Kytke käynnistyskytkin päälle ja vedä rikastin täysin ulos. Säädä kaasua ja vedä käynnistintä hitaasti, kunnes tunnet vastusta. Vetäise sitten rivakasti käynnistääksesi moottorin. Kun se käynnistyy, kytke rikastin pois päältä.
4.25. Koneen pysäyttäminen: Sulje ensin kaasu ja kytke käynnistyskytkin pois päältä niin, että kone pysähtyy täysin.

HUOLTO

5.1. Tarkasta kone säännöllisin välein varmistaaksesi, että sitä voi käyttää turvallisesti.

5.2. Älä varastoi lumilinkoa sisätiloissa, jos polttoainesäiliössä on vielä bensiiniä jäljellä. Jos linkoa säilytetään rakennuksessa, pidä se loitolla tulesta.

5.3. Kun lumilinko varastoidaan pidemmäksi ajaksi, katso aina käyttöohjeesta varastointiohjeet.

5.4. Vaihda lumilingon turvatarra tarvittaessa uuteen.

5.5. Käytä lumikierukkaa muutama minuutti lumen linkoamisen jälkeen ja ennen varastointia estääksesi lumen jäätymisen lumikierukkaan.

5.6. Akut tulee ladata kolmen kuukauden välein, jotta ne pysyvät toimintakunnossa.

YLEISTEN VIKOJEN KORJAUKSET

TOIMINTAHÄIRIÖT	MAHDOLLISET SYYT	KORJAUS
Moottoria ei voi avata	Katso ohjeita moottorin käyttöohjeesta	Katso ohjeita moottorin käyttöohjeesta
Moottori käy epävakaasti	Katso ohjeita moottorin käyttöohjeesta	Katso ohjeita moottorin käyttöohjeesta
Lumilinko ei linkoa lunta	Pultti on viallinen	Vaihda uusi pultti
	Poiston ohjausjärjestelmä tai poistoputki vaurioitunut	Sammuta moottori ja korjaa vika
	Poiston ohjausjärjestelmä väärin säädetty	Säädä liitinlevy
	Poistokouru tukossa	Puhdista puikolla
Kone ei aja	Poiston ohjausjärjestelmä väärin säädetty	Säädä liitinlevy
	Löysä hihna	Kiristä hihna tai asenna uudestaan
	Poiston ohjausjärjestelmä jäätynyt	Poista jääkerros
	Renkaan kitkakumissa reikä	Vaihda renkaan kitkakumi
Epänormaali tärinä	Osat löysiä tai vaurioituneet	Sammuta moottori välittömästi ja kiristä hihna ja mutteri
Vaihteen vaihto vaikeaa	Poiston ohjausjärjestelmä väärin säädetty	Säädä liitinlevy
	Poiston ohjausjärjestelmä jäätynyt	Poista jääkerros

YMPÄRISTÖNSUOJELU

Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita.

Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun erilliskeräykseen. Lisätietoja www.serty.fi

TAKUU

Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.

Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.

Ostajan on esitettävä takuuvaaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.

Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.

Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.

Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.

Oikeudet muutoksiin pidätetään.

Maahantuoja: Veljekset Keskinen Oy

Onnentie 7, 63610 Tuuri, FINLAND

Tel. [phone]

TEKNISKA DATA:

Produkt kod: DAR0961 (ZLST551Q)

Motor: Loncin 5,5 hp / 4,1 kW / 163cc, bensin

2-stegs (sug / kast)

Pull-in start

Halsen bredd: 56cm

Halsen höjd: 51cm

Tank storlek: 3,51

Importör: Veljekset Keskinen Oy

Onnentie 7, 63610 Tuuri, FINLAND

Tel. [phone]

EY-VAATIMUSTENMUKAISUUSVAKUUTUS FÖRSÄKRAN OM ÖVERENSSTÄMMELSE MED EU-KRAV EU DECLARATION OF CONFORMITY

Me / Vi / We WUYI ZHOUYI MECHANICAL & ELECTRICAL CO.,LTD Jinyan Mountain Industry, Function Area, Quanxi, Wuyi, Zhejiang, China Tel: [phone] / Fax: [phone]

vakuutamme, että / försäkrar att / we declare that

Laite / Produkt / Device: SNOW THROWER 5,5hp Tyyppikoodi / Typkod / Type Code: DAR0961 / ZLST551Q

täyttää seuraavien direktiivien vaatimukset / uppfyller kraven enligt följande direktiv / meets the provisions for the following directive:

ja on seuraavien yhdenmukaistettujen standardien mukainen / och överensstämmer med följande standarder / and is compliant with the following standards:

ISO 8437 : 1989+ A1 EN 55012:2007:2007+A1 EN 61000-6-1:2007
