KÄYTTÖOHJE DAR0962 Meister Craft

Tämä symboli merkitsee HUOMIO. Jos ohjeita ei noudateta, seurauksena saattaa olla vakava henkilövahinko tai aineellisia vahinkoja.

1.1 SYMBOLIT

Koneessa on seuraavat symbolit, jotka muistuttavat käytössä vaaditusta varovaisuudesta ja tarkkaavaisuudesta.

Symbolien merkitykset:

Varoitus

Lue käyttöohje ja varmistu, että olet ymmärtänyt ohjeet ennen koneen käyttöä.

Pidä kädet ja jalat kaukana pyörivistä osista

Palovammavaara

Irrota sytytystulpan johto ja etsi neuvoja teknisestä kirjallisuudesta ennen kuin ryhdyt korjaus- tai huoltotoimiin.

Sivullisten tulee pysytellä turvallisella etäisyydellä koneesta. Älä koskaan suuntaa poistokourua sivullisia kohti.

Vaara - pyörivä puhallin. Vaara - pyörivä lumikierukka

Käytä kuulosuojaimia

Pidä kädet poissa poistokourusta

2. TURVAOHJEET

2.1 YLEISTÄ

• Lue nämä ohjeet huolellisesti läpi ja opettele lumilingon ja hallintalaitteiden käyttö.
• Älä koskaan anna lasten tai kenenkään, joka ei ole tutustunut näihin ohjeisiin, käyttää lumilinkoa. Paikalliset määräykset voivat asettaa käyttöä koskevia ikärajoituksia.
• Älä koskaan käytä konetta, jos lähistöllä on muita, erityisesti lapsia tai eläimiä.
• Muista, että käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen tapahtuville onnettomuuksille.
• Varo kompastumasta tai kaatumasta etenkin peruuttaessasi.
• Älä koskaan käytä lumilinkoa alkoholin tai lääkityksen vaikutuksen alaisena tai kun olet väsynyt tai sairas.

2.2 VALMISTELUT

• Tutki puhdistettava alue ja poista kaikki irtonaiset ja vieraat esineet.
• Kytke kaikki hallintalaitteet irti ennen moottorin käynnistämistä.
• Älä käytä lumilinkoa, ellet ole pukeutunut asianmukaisesti. Käytä jalkineita, jotka parantavat pitoa liukkaalla pinnalla.
• Varoitus – bensiini on erittäin helposti syttyvää.
  a. Säilytä bensiiniä tähän tarkoitukseen valmistetuissa säiliöissä.
  b. Täytä tai lisää bensiiniä ulkona äläkä tupakoi tankkauksen aikana.
  c. Lisää bensiiniä ennen moottorin käynnistämistä. Älä avaa täyttökorkkia äläkä lisää bensiiniä, kun moottori on käynnissä tai on vielä kuuma.

d. Ruuvaa täyttökorkki tiukasti kiinni ja pyyhi roiskunut bensiini pois.

• Säädä lumikierukan kotelon korkeus niin, ettei se kosketa sorapintoja.
• Älä missään olosuhteissa tee säätöjä, kun moottori on käynnissä (ellei ohjeissa ole toisin määritelty).
• Anna lumilingon mukautua ulkolämpötilaan ennen käyttöä.
• Käytä aina suojalaseja tai visiiriä käytön, huollon ja kunnossapidon aikana.

VAROITUS! Tämä kone tuottaa sähkömagnecttisen kentän käytön aikana. Sähkömagnecttinen kenttä voi vaikuttaa aktiivisen tai passiivisen lääkinnällisen implantin toimintaan häiritsevästi. Vakavan tai hengenvaarallisen loukkaantumisriskin vähentämiseksi suosittelemme henkilöitä, joille on asennettu lääkinnällinen implantti, kysymään neuvoja lääkäriltä tai implantin valmistajalta ennen tämän koneen käyttöä. Ilmoitettu kokonaistärinätaso on mitattu vakiotestimenetelmän mukaan, ja sitä voidaan käyttää työkalujen välisessä vertailussa. Arvoa voi käyttää myös altistumisen arviointiin.

JAÄNNÖSRISKIT

Vaikka konetta käytetään ohjeiden mukaisesti, kaikkia jäännösriskitekijöitä ei voida eliminoida. Työkalun käyttöön voivat liittyä seuraavat vaarat:

1. Keuhkovauriot, jos tehokasta pölynaamaria ei käytetä.
2. Kuulovauriot, jos tehokasta kuulosuojainta ei käytetä.

2.3 KÄYTTÖ

• Pidä kädet ja jalat kaukana pyörivistä osista. Pidä poistoaukko aina vapaana.
• Lumilinkoa ei saa koskaan käyttää muuhun kuin lumen poistamiseen.
• Ole varovainen työskennellessäsi tai ylittäessäsi hiekkapolkuja, jalkakäytäviä tai teitä. Varo piileviä vaaroja ja liikennettä.
• Älä koskaan suuntaa poistokourua yleistä tietä tai liikennettä kohti.
• Jos lumilinko osuu vieraaseen esineeseen, sammuta moottori, irrota sytytystulpan johto ja tarkasta moottori vaurioiden varalta. Korjaa vaurio ennen kuin otat koneen uudelleen käyttöön.
• Jos kone alkaa täristä epänormaalisti, sammuta moottori ja etsi tärinän syy. Tärinä on yleensä merkki jostain ongelmasta.

- Sammuta moottori ja irrota sytytystulpan johto,

a. jos kone ohjautuu pois ohjausasennosta
b. jos lumikierukan kotelo tai poistokouru on tukossa ja pitää puhdistaa
c. kun aloitetaan korjaus- tai säätötoimet.

- Varmista aina ennen puhdistamista, korjausta tai tarkastusta, että pyörivät osat ovat pysähtyneet ja kaikki hallintalaitteet on kytketty irti.

- Tee seuraavat toimenpiteet ennen kuin jätät koneen ilman valvontaa: kytke kaikki hallintalaitteet pois päältä, vaihda vaihde vapaalle, sammuta moottori ja aseta pysäytyskytkin asentoon OFF.

- Älä käytä moottoria sisätiloissa muulloin kun siirtäessäsi sitä varastointipaikkaan tai sieltä pois. Varmista, että varastointipaikan ovi on auki. Pakokaasuhöyryt ovat myrkyllisiä.

- Älä koskaan aja rinteen poikki. Kävele ylhäältä alas ja alhaalta ylös. Ole varovainen, kun vaihdat suuntaa rinteessä. Vältä jyrkkiä rinteitä.

- Älä käytä lumilinkoa, jos suojalaitteet ovat riittämättömiä tai eivät ole paikoillaan.

- Olemassa olevia suojalaitteita ei saa irrottaa tai kytkeä pois päältä.

- Älä muuta moottorin säätimen asetusta äläkä ryntäytä moottoria. Henkilötapaturman mahdollisuus kasvaa, jos moottori pyörii korkeilla kierroksilla.

- Älä käytä lumilinkoa aitojen, autojen, ikkunaruutujen, rinteiden jne. lähellä säätämättä ensin poistokourun ohjauslevyä.

- Älä päästä lapsia puhdistettavien alueiden lähelle. Toisen aikuisen on hyvä pitää lapsia silmällä.

- Älä ylikuormita konetta ajamalla liian nopeasti.

- Ole varovainen peruuttaessasi. Katso taaksesi ennen peruuttamista ja peruuttamisen aikana ja varo esteitä.

- Älä koskaan suuntaa poistokourua sivullisia kohti. Älä anna kenenkään seistä koneen edessä.

- Kytke lumikierukka irti, kun kuljetat lumilinkoa tai se ei ole käytössä. Älä aja liian nopeasti liukkailla pinnoilla.

• Käytä vain koneen valmistajan hyväksymiä lisävarusteita.
• Älä koskaan käytä lumilinkoa, jos näkyvyys on huono tai valaistus riittämätön.
• Pidä hyvä tasapaino ja luja ote kahvasta.
• Älä käytä lumilinkoa katon puhdistukseen.
• Älä koske moottorin osiin, sillä ne ovat kuumia käytön aikana. Palovammayaara.

2.4 HUOLTO JA VARASTOINTI

• Kiristä kaikki mutterit ja ruuvit niin, että konetta voi käyttää turvallisesti. Tarkasta murtopultit säännöllisesti.
• Käytä aina alkuperäisiä varaosia. Muiden kuin alkuperäisten varaosien käyttöön sisältyy tapaturmariski, silloinkin kun ne sopivat koneeseen.
• Älä koskaan varastoi konetta, jonka polttoainesäiliössä on bensiiniä jäljellä, rakennuksiin, joissa höyryt voivat joutua kosketuksiin avotulen tai kipinöiden kanssa.
• Anna moottorin jäähtyä ennen kuin siirrät lumilingon varastointitilaan.
• Katso käyttöohjeesta ohjeet, mikäli lumilinko laitetaan varastoon pidemmäksi aikaa.
• Vaihda vaurioituneet varoitus- ja ohjaustarrat.
• Käytä moottoria työskentelyn jälkeen muutama minuutti lumikierukka kytkettynä. Tämä estää lumen jäätymistä lumikierukkaan.

Sähkötyökalun käytönaikainen todellinen tärinäpäästöarvo voi poiketa ilmoitetusta kokonaisarvosta työkalun käyttötavasta riippuen.

Käyttäjän suojaamiseksi on määriteltävä turvatoimenpiteet, jotka perustuvat altistumisen arviointiin todellisissa käyttöolosuhteissa (ottaen huomioon kaikki käyttöjakson osat, kuten ajat, jolloin työkalu on pois päältä, kun se käy tyhjäkäyntiä ja käynnistysaika).

3. ASENTAMINEN

Huomautus: ohjeet "vasen puoli" ja "oikea puoli" tarkoittavat käyttäjän paikalta katsottuna lumilingon takaa.

1. Avaa pakkaus ja tarkista, että kaikki asennuskaaviossa esitetyt osat ovat mukana. Jos osia puuttuu, ota yhteys jälleenmyyjään täydennyksen saamiseksi.

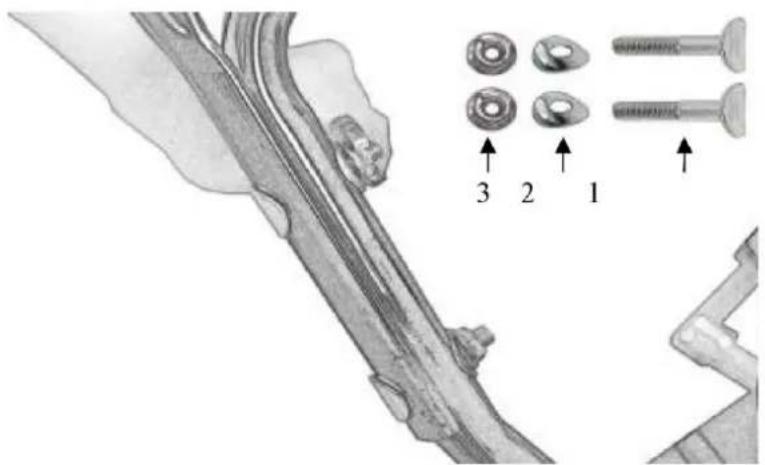

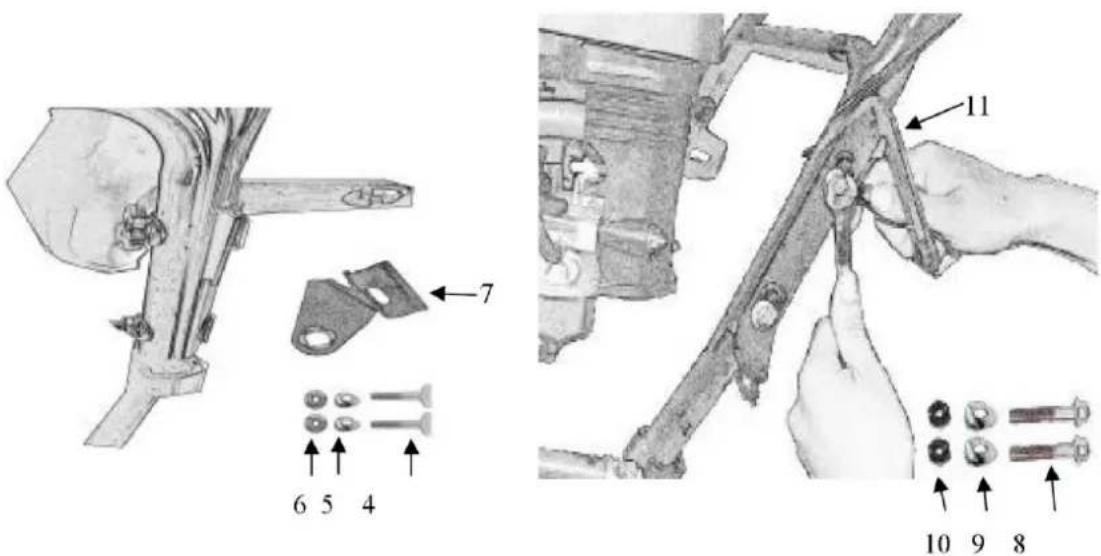

2. Asenna kahva - vaihe 1: Käytä seuraavia osia käyttökahvan asentamiseen käsinojaan: kaksi M8 x40 lehdenmuotoista pulttia (1), kaksi lehdenmuotoista aluslevyä (2) ja kaksi laippamutteria (3). Kiinnitä ne oikealle puolelle kahteen asennusreikään (katso kuva 2).

1. Asenna kahva - vaihe 2:

A. Mallissa STG556 (6562) asennus tulce tehdä kuvan 3 osoittamalla tavalla: asenna kaksi M8×40 lehdenmuotoista pulttia (4), kaksi lehdenmuotoista aluslevyä (5) ja kaksi laippamutteria (6) sekä poistokourun keinuvivun pidike (7) käsinojan vasemmalla puolella olevaan kahteen asennusreikään.

B. Kaikissa muissa malleissa asennus tulee tehdä kuvan 4 osoittamalla tavalla: asenna kaksi M8×45 laipparuuvia (8), kaksi lehdenmuotoista aluslevyä (9) ja kaksi lukkomutteria (10) sekä poistokourun keinuvivun pidike (11) käsinojan yasemmalla puolella olevaan kahteen asennusreikään.

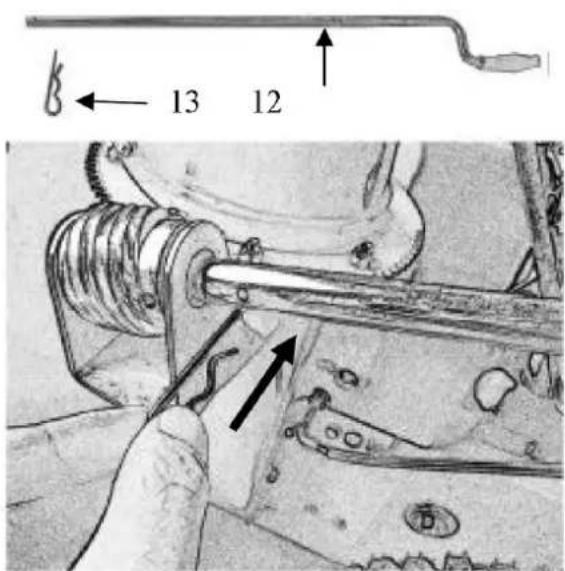

A. Malli STG5556 (6562): pujota keinuvipu (12) keinuvivun pidikkeen (7) läpi (ks. kuva 3) ja sokka (13) keinuvivun (12) läpi niin, että se kiinnittyy hammaspyörän akseliin (katso kuva 5).

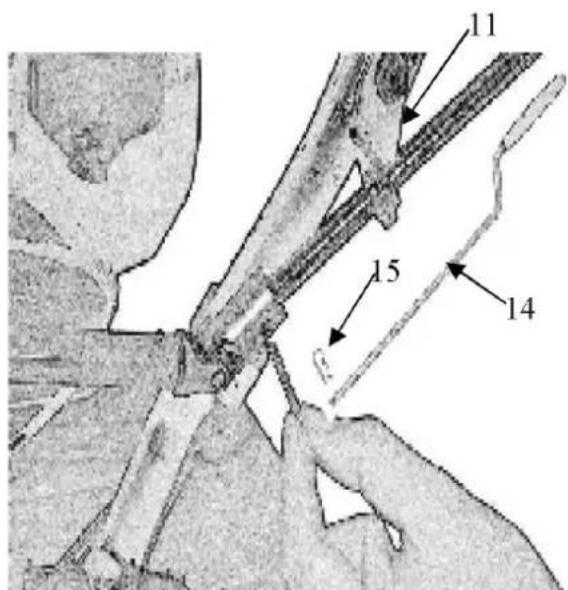

B. Muut mallit (katso kuva 3): pujota keinuvipu (14) keinuvivun pidikkeen (11) läpi (katso kuva 4) ja sokka (15) keinuvivun (11) läpi niin, että se kiinnittyy nivelkytkimeen.

13 12

Kuva 5

11 15 14

Kuva 6

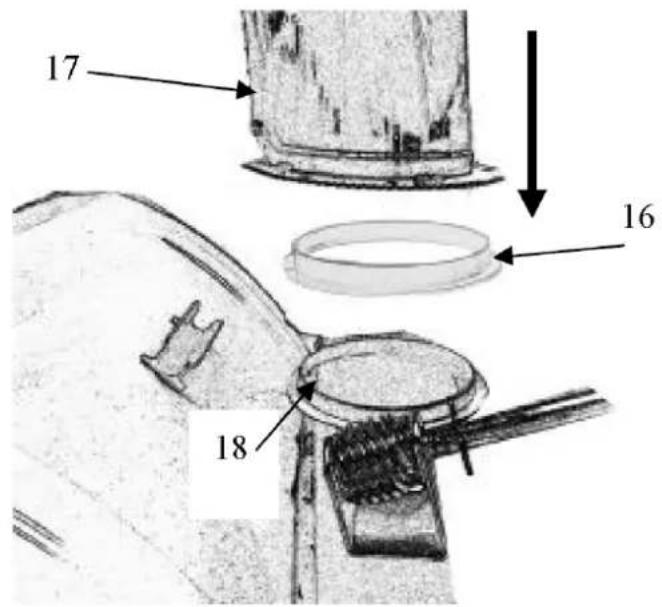

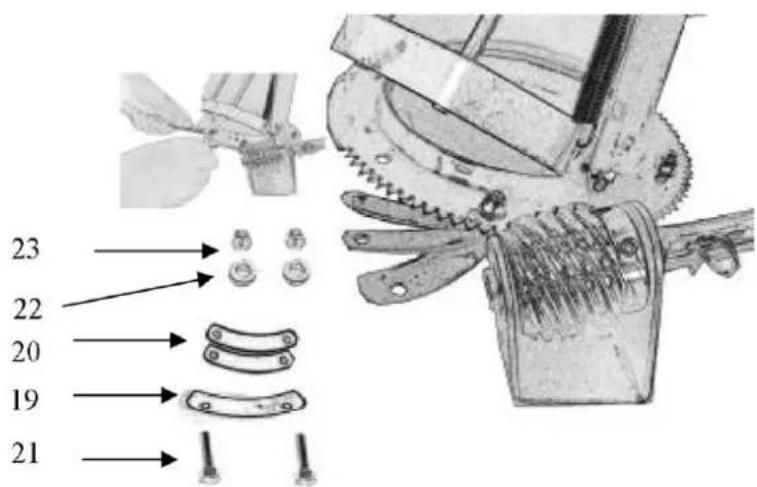

1. Asenna poistokouru: Laita poistokourun muovirengas (16) kourun (17) alle ja kiinnitä kourun alaosaan (18) koteloon (katso kuva 7). Liitä ja kiristä poistokourun puristin (19) ja kaksi kourun aluslevyä (20) kuusiotappien (21), M6-aluslevyjen (22) ja M6-lukkomutterien (23) avulla (kuva 8).

17 16 18

Kuva 7

23 22 20 19 21

Kuva 8

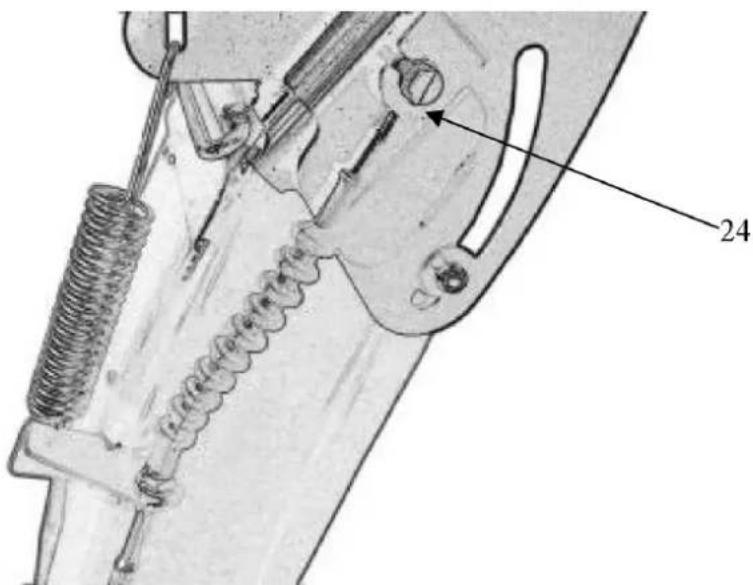

1. Asenna poistokourun vaijeri: Kiinnitä vaijerin pää (24) poistokourun kanteen, säädä vaijerin pultin pituus ja kiristä (katso kuva 9).

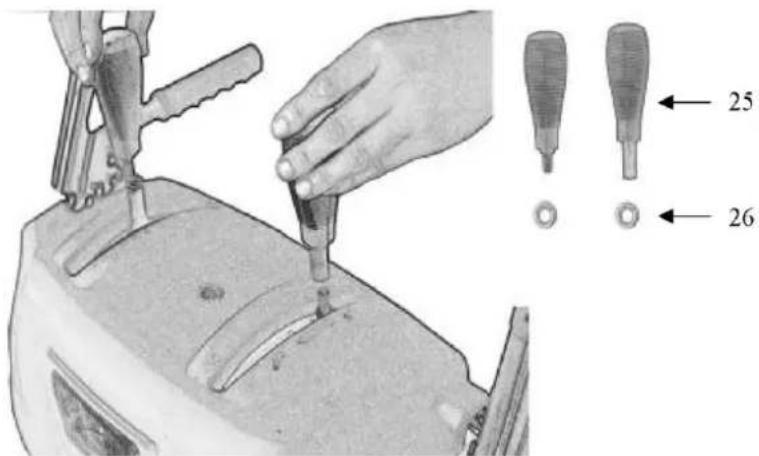

1. Asenna nopeuskahva ja poistokourun kannen säätökahva: Pujota kaksi säätökahvaa (25) joustavien φ8 sovittimien (26) läpi ja asenna ne paikalleen paneelille (kuva 10).

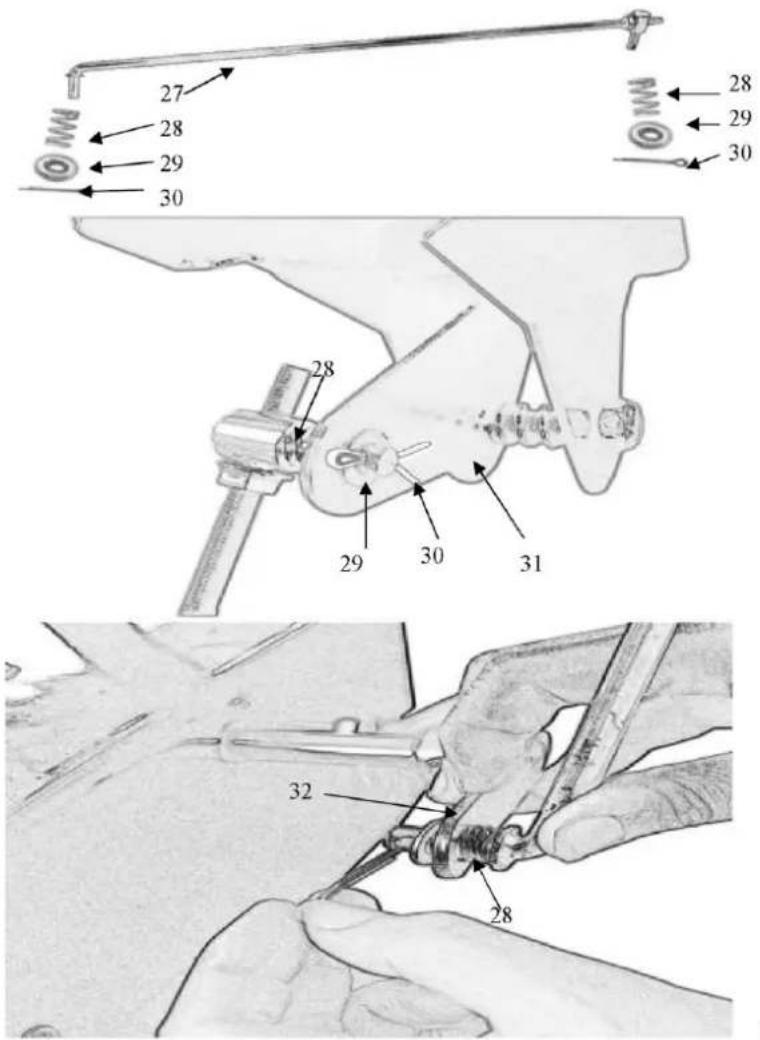

1. Asenna vaihteen yhdystanko: Asenna vaihteen yhdystanko (27) ja välijousi (28), aluslevy (29) ja sokka (30) vaihdelevylle (31) vaihdelaatikon ja paneelin alapuolelle ja kotelon vaihdevarrelle (32) kuvan 11 osoittamalla tavalla.

27 28 29 30 28 29 30 29 30 31 32 28

Kuva 11

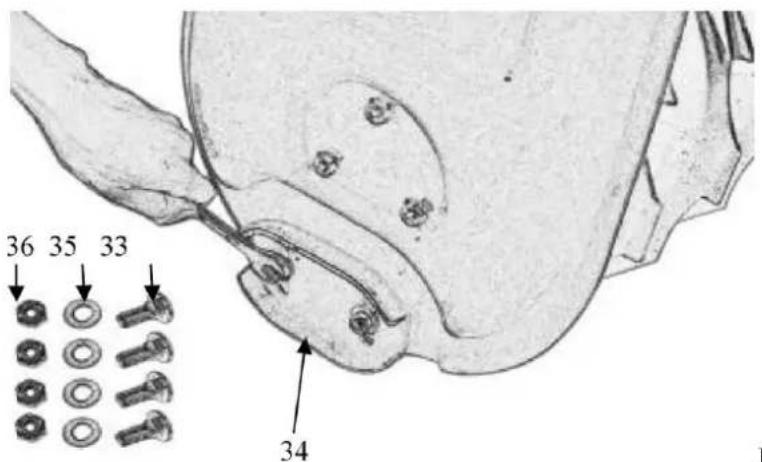

1. Malleissa, jotka ei ole varustettu liukujalaksilla, asenna jalakset kuvan 12 osoittamalla tavalla. Pujota neljä M8-lukkopulttia (33) liukujalaksen (34) läpi kotelon molemmille puolille, aseta niihin aluslevyt (35) ja kiristä mutterit (36).

36 35 33 34

Kuva 12

① Lumenheiton ohjauskahva
② Työntökahva
③ Vaihdevipu
④ Poistokourun kannen asennon säätökahva
⑤ Lämmityskahva
⑥ Poistokouru
⑦ Poistokourun keinuvipu
⑧ Telaketjun suunnan säätökahva
⑨ Toiminnon vaihtokahva

4. MOOTTORIN KÄYNNISTYS

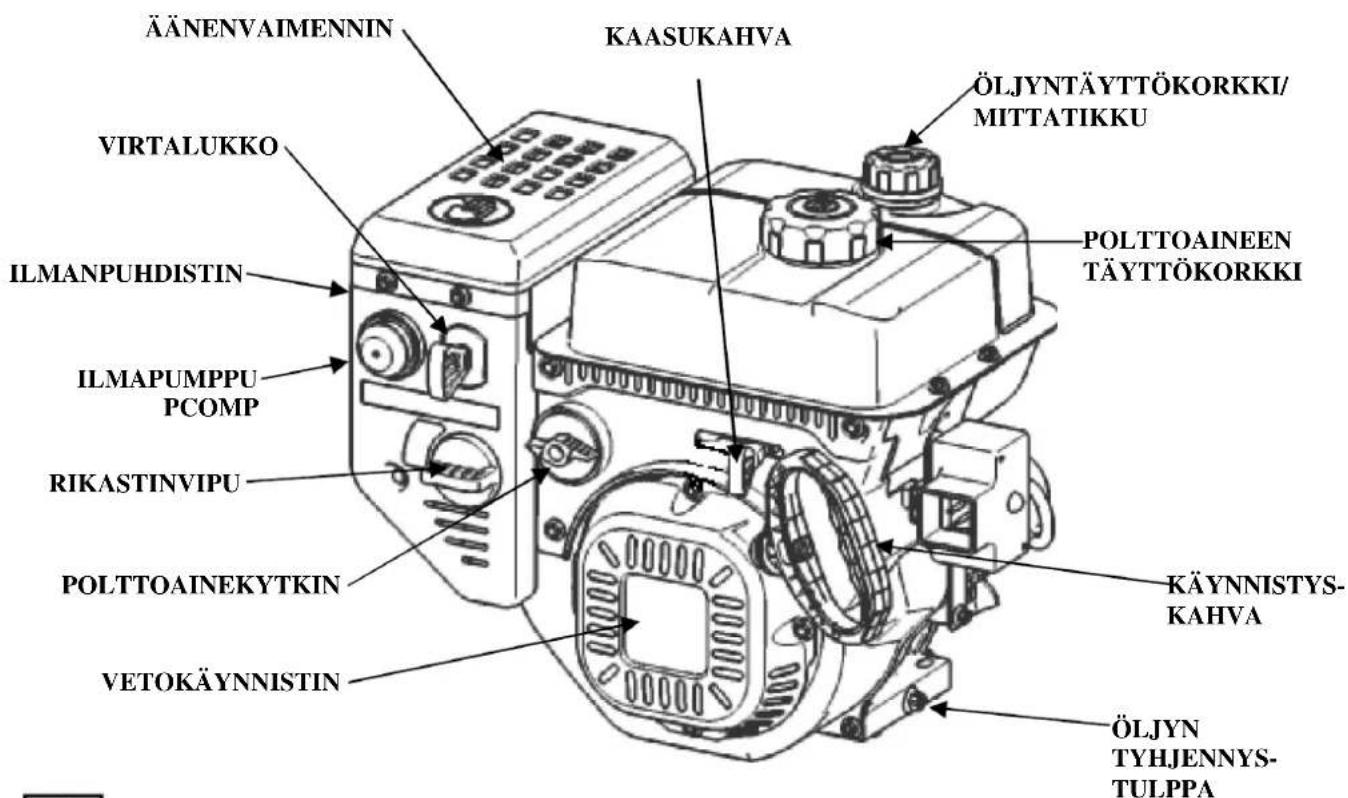

4.1 OSIEN JA HALLINTALAITTEIDEN SIJAINTI

ÄÄNENVAIMENNIN VAASUKAHVA VIRTALUKKO ILMANPUHDISTIN ILMAPUMPPU PCOMP RIKASTINVIPU POLTTOAINEKYTKIN VETOKÄYNNISTIN ÖLJYNTÄYTTÖKORKKI/ MITTATIKKU POLTTOAINEEN TÄYTTÖKORKKI KÄYNNISTYS- KAHVA ÖLJYN TYHJENNYS- TULPPA

VAROITUS: Koska kone toimitetaan tehtaalta ilman moottoriöljä, lisää öljä ennen ensimmäistä

käyttökertaa. Täyttömäärä on (1) 0,6 litraa 5,5-7-hevosvoimaisille tai (2) 1,1 litraa 8–13-hevosvoimaisille.

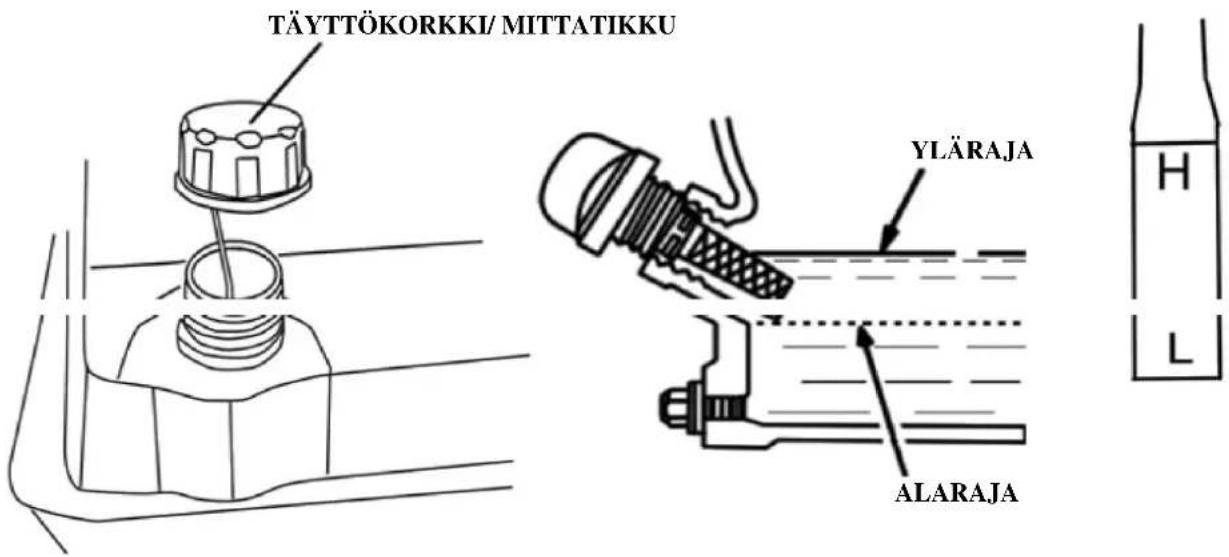

4.2 MOOTTORIÖLJYN PINNANTASON TARKASTUS

Tarkasta moottoriöljyn pinnantaso moottori pysäytettynä ja vaakasuorassa asennossa.

1. Avaa täyttökorkki/mittatikku ja pyyhi puhtaaksi.

TÄYTTÖKORKKI/ MITTATIKKU YLÄRAJA ALARAJA

1. Laita sisään ja poista mittatikku ruuvaamatta sitä täyttöputkeen. Tarkasta mittatikun näyttämä öljyn pinnantaso.
2. Jos öljyntaso on matala, lisää suositeltua öljyä täyttöaukon reunaan saakka.

Öljyntaso ei saa koskaan ylittää FULL-merkkiä. Muutoin seurauksena on moottorin ylikuumeneminen. Jos öljyntaso on FULL-merkin yläpuolella, juoksuta öljyä, kunnes pinta on sikealle tasolle.

Tarkasta öljyn pinnantaso aina ennen käyttöä. Lumilingon on seistävä tasaisella pinnalla tarkastuksen aikana.

1. Kierrä täyttökorkki/mittatikku lujasti kiinni.

HUOM.

Moottorin käyttäminen matalalla öljytasolla voi johtaa moottorivaurioon.

Öljyn hälytysjärjestelmä (määrätyissä moottorityypeissä) sammuttaa moottorin automaattisesti ennen kuin öljyn pinnantaso laskee turvarajan alle. Odottamattoman sammutuksen välttämiseksi tarkasta moottoriöljyn pinnantaso aina ennen käynnistämistä.

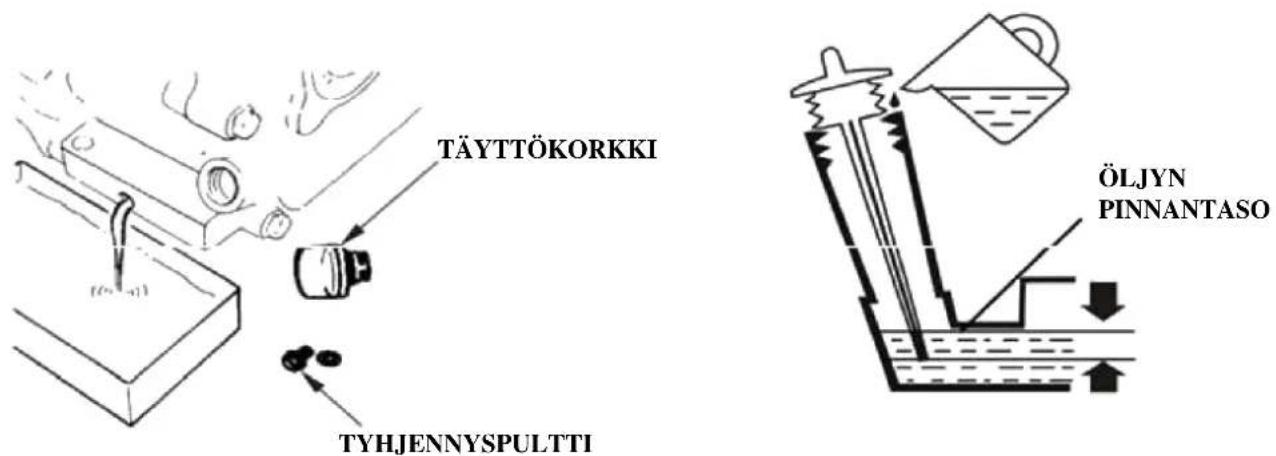

4.3 MOOTTORIÖLJYN VAIHTO

Tyhjennä käytetty öljy moottorin ollessa lämmin. Lämmin öljy tyhjenee nopeasti ja täydellisesti.

1. Aseta moottorin alle sopiva astia, johon käytetty öljy valuu, ja avaa täyttökorkki ja tyhjennystulppa.
2. Anna käytetyn öljyn valua kokonaan ja asenna tyhjennystulppa takaisin ja kierrä tiukasti kiinni.
3. Hävitä käytetty moottoriöljy ympäristöystävällisesti.
4. Suosittelemme viemään käytetyn öljyn tiiviissä säiliössä paikalliseen kierrätyskeskukseen tai huoltoasemalle hyötykäyttöä varten. Älä heitä jäteöljyä roskiin, kaada sitä maahan tai viemäriin.
5. Kun moottori on vaakasuorassa, lisää suositeltua öljyä täyttöaukon reunaan saakka.

Moottoriöljyn tilavuudet: (1) 0,6 litraa 5,5-7-hevosvoimaisille tai (2) 1,1 litraa 8–13-hevosvoimaisille

4.4 KIERRÄ TÄYTTÖKORKKI/MITTATIKKU LUJASTI KIINNI.

MOOTTORIÖLJYSUOSITUKSET

Öljy on merkittävä suorituskykyyn ja käyttöikään vaikuttava tekijä. Käytä autoissa käytettävää puhdistavaa 4-tahtiöljyä. SAE 5W-30-öljyä suositellaan yleiskäyttöön. Muita taulukossa näytettyjä viskositeetteja voidaan käyttää, kun alueen keskilämpötila on suositelluissa rajoissa.

SAE-viskositeetti ja huoltoluokka on merkitty öljysäilion API-tarrassa. Suosittelemme käyttämään API-HUOLTOLUOKAN SE tai SF öljyä.

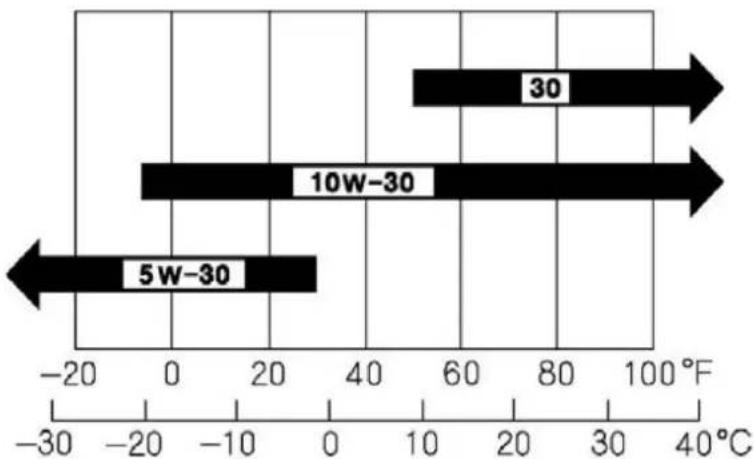

SAE-VISKOSITEETTILUOKAT

BENSIINISÄILIÖN TÄYTTÖ

HUOMAUTUS! Muista, että tavallinen lyijytön bensiini on helposti pilaantuvaa; älä osta enempää bensiiniä kuin mitä voit käyttää 30 päivässä.

Ympäristöystävällisempää bensiiniä, kuten esim. alkylaattibensiiniä voidaan käyttää. Tämäntyppisen bensiinin koostumus on vähemmän haitallinen ihmisille ja luonnolle.

Bensiini on erittäin helposti syttyvää. Säilytä polttoainetta aina tähän tarkoitukseen valmistetuissa säiliöissä.

Säilytä bensiiniä viileässä, hyvin tuuletetussa paikassa - ei sisällä talossa. Säilytä bensiiniä lasten ulottumattomissa.

Täytä tai lisää bensiiniä ulkona äläkä tupakoi tankkauksen aikana. Lisää bensiiniä ennen moottorin käynnistämistä. Älä avaa täyttökorkkia äläkä lisää bensiiniä, kun moottori on käynnissä tai on vielä

kuuma.

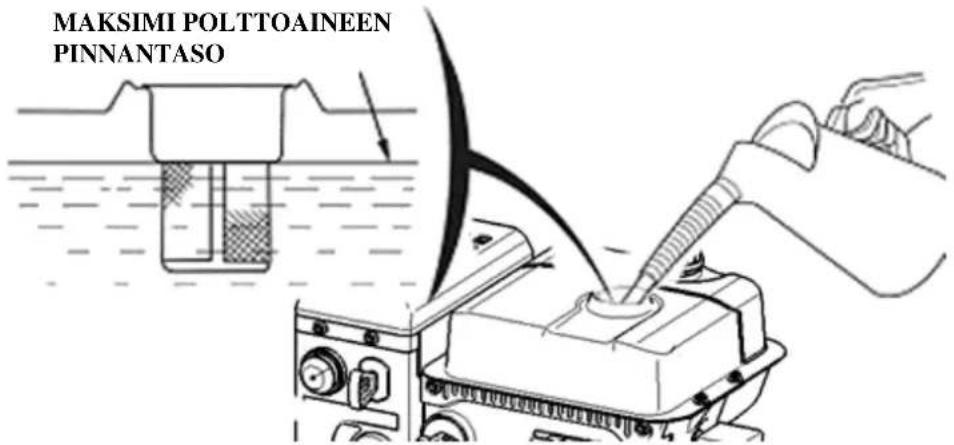

Älä täytä bensiinisäiliötä ihan täyteen. Täyttämisen jälkeen ruuvaa täyttökorkki tiukasti kiinni ja pyyhi roiskunut bensiini pois.

MAKSIMI POLTTOAINEEN PINNANTASO

YMPÄRISTÖN LÄMPÖTILA

4.5 MOOTTORIN KÄYNNISTYS

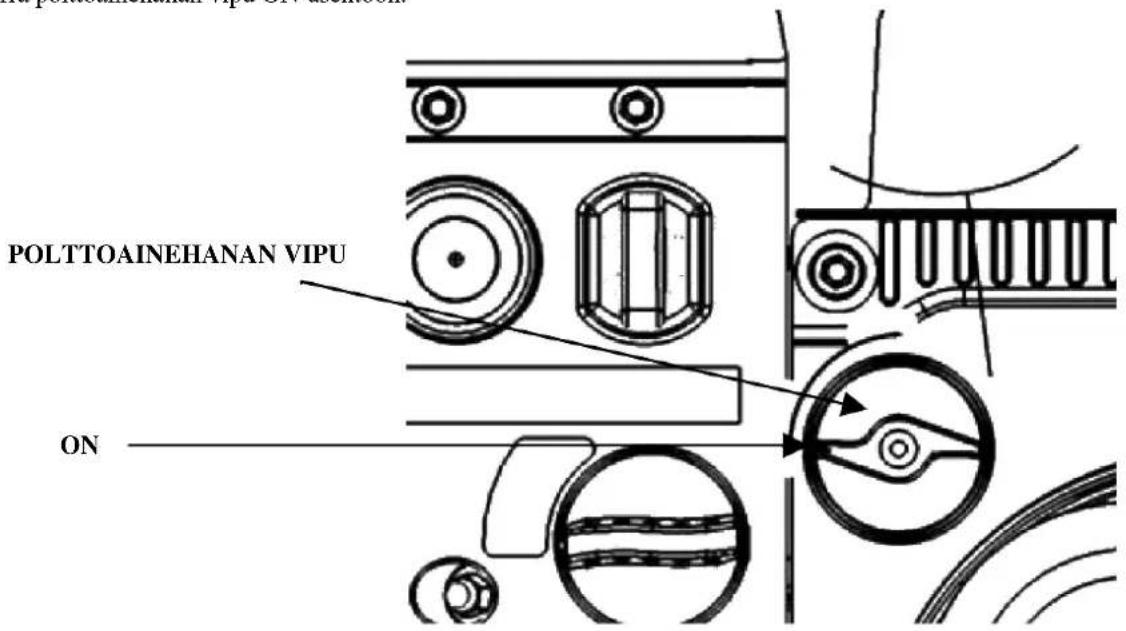

1. Siirrä polttoainehanan vipu ON-asentoon.

POLTTOAINEHANAN VIPU ON

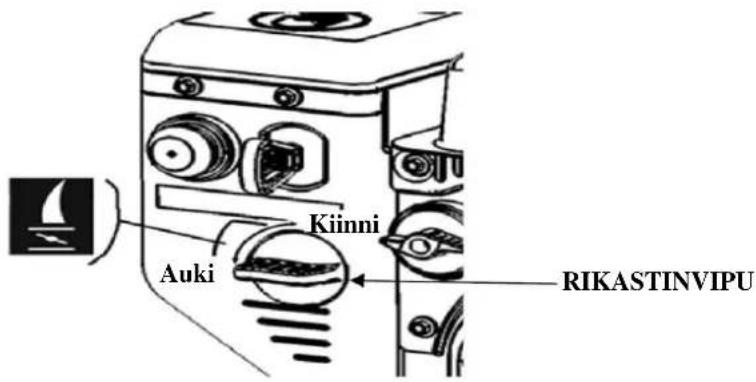

1. Käynnistä kylmä moottori siirtämällä rikastinvipu KIINNI-asentoon (CLOSE). Kun käynnistät lämpimän moottorin, jätä rikastinvipu AUKI-asentoon (OPEN). Moottoriin asennettu rikastinvipu näkyy kuvassa.

Kiinni Auki RIKASTINVIPU

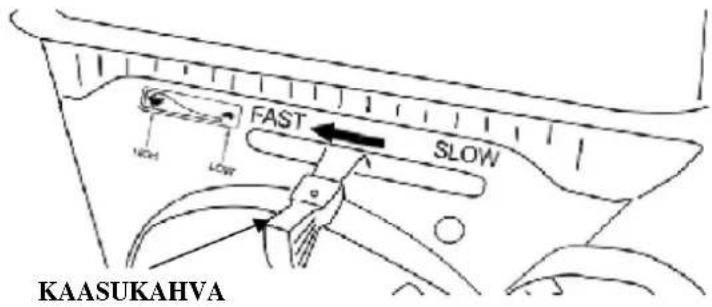

1. Siirrä kaasukahvaa pois HIDAS-asennosta (SLOW) noin 1/3 kohti NOPEA-asentoa (FAST); moottoriin asennettu kaasukahva näkyy kuvassa.

FAST SLOW KAASUKAHVA

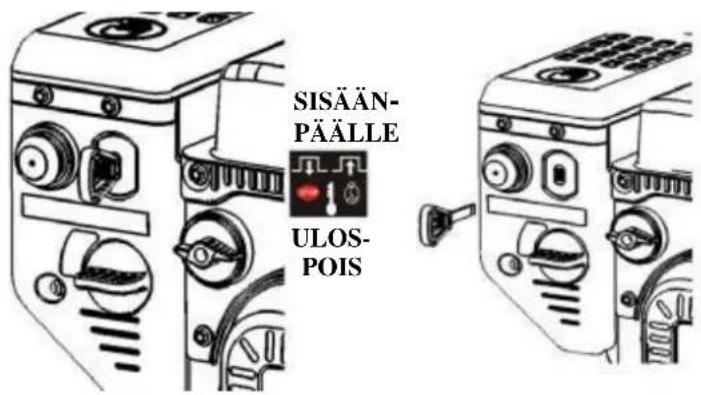

1. Moottorikytkin

Moottorikytkimellä kytketään sytytysjärjestelmä päälle ja pois päältä. Moottorikytkin on oltava kytkettynä, jotta moottori käy. Moottori sammuu, kun kytket moottorikytkimen pois päältä.

SISÄÄN- PÄÄLLE ULOS- POIS

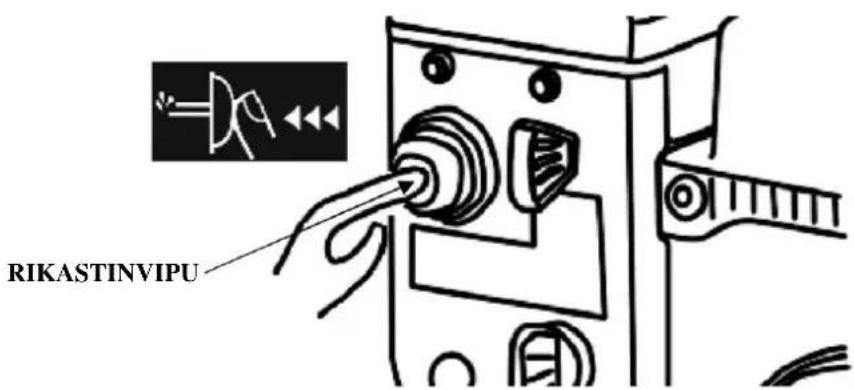

1. ILMAPUMPPU PCOMP syöttää enemmän kaasuöljyä kaasuttimeen, kun moottori käynnistetään lämpötilan ollessa alhainen. Jos käytät ILMAPUMPPUA PCOMP, sitä ei tulisi käyttää kolmea kertaa enempää.

RIKASTINVIPU

1. Paina käynnistintä.

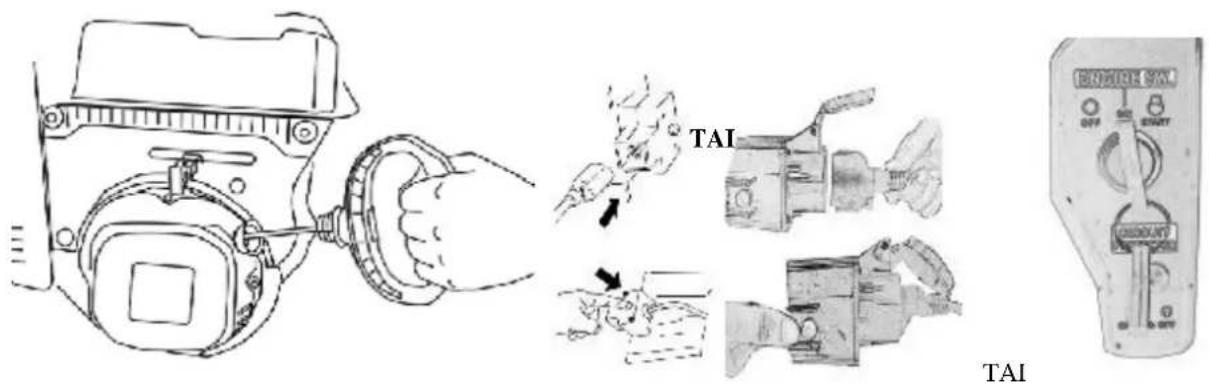

VETOKÄYNNISTIN (kaikki moottorityypit):

Vedä käynnistinkahvasta ensin kevyesti, kunnes tunnet vastusta. Vedä sitten voimakkaasti.

Palauta käynnistinkahva varovasti.

SÄHKÖKÄYNNISTIN (jotkut moottorityypit):

Kytke pistoke sähkölähteeseen varovasti ja paina käynnistintä.

Kun moottori käy, vedä pistoke irti sähkölähteestä.

TAI TALI

1. LUMILINGON KÄYTTÖ

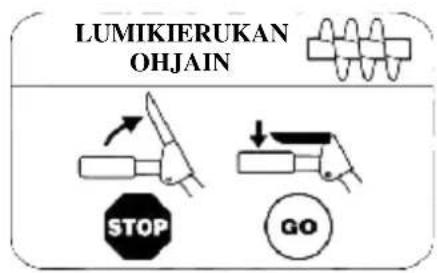

5.1 LUMIKIERUKAN OHJAIN

LUMIKIERUKAN OHJAIN STOP GO

Lumikierukan ohjain sijaitsee vasemmassa kahvassa. Käynnistä lumikierukat ja aloita lumen poisto puristamalla lumikierukan ohjainta kahvaa vasten. Lopeta käyttö vapauttamalla ohjain.

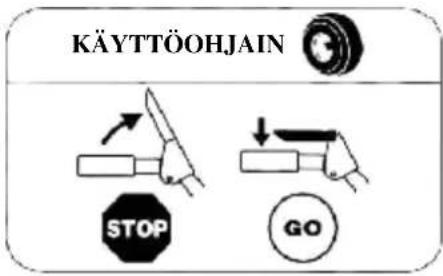

5.2 KÄYTTÖOHJAIN

KÄYTTÖOHJAIN STOP GO

Käyttöohjain sijaitsee oikeassa kahvassa. Kytke pyöräkäyttö puristamalla ohjainta kahvaa vasten. Lopeta käyttö vapauttamalla ohjain.

5.3 POISTOKOURUN SUUNTAOHJAIN

Poistokourun suuntaohjain sijaitsee lumilingon paneelin päällä.

Vaihda lumenheitosuuntaa kääntämällä poistokourun ohjain seuraavalla tavalla:

Käännä myötäpäivään, kun haluat lumen lentävän oikealle.

Käännä vastapäivään, kun haluat lumen lentävän vasemmalle.

5.4 VASEMMAN JA OIKEAN KAHVAN LUKITUS:

Tämän koneen kahvat voidaan lukita painamalla ensin työntökahva alas ja sitten lumenheiton ohjauskahva. Heittokahva pysyy painettuna, kun käsi irrotetaan kahvasta.

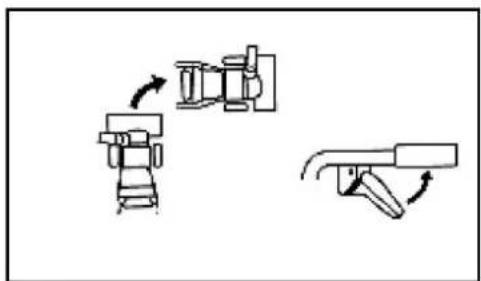

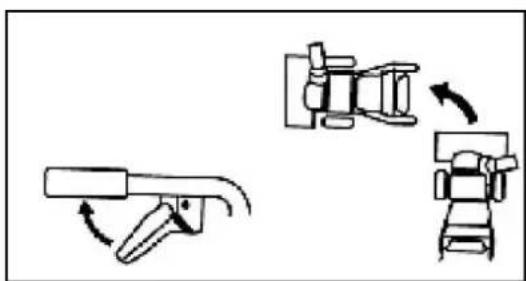

5.5 TELAKETJUTYYPPISEN LUMILINGON OHJAUS

Vedä oikeasta kahvasta kääntyäksesi oikealle.

Vedä vasemmasta kahvasta kääntyäksesi vasemmalle.

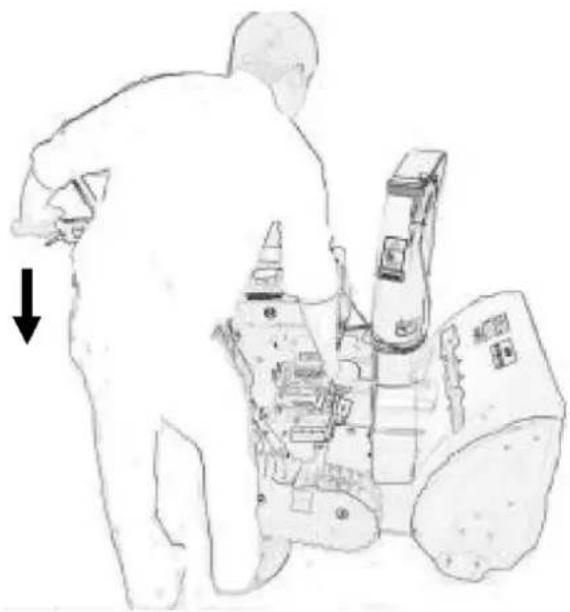

5.6 TELAKETJUTYYPPISEN LUMILINGON TOIMINNON VALINTA

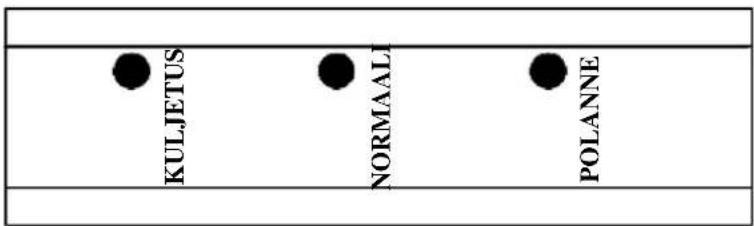

KULJETUS NORMAALI POLANNE

① Kuljetus: Kone liikkuu työskentelemättä.
② Normaali: Kone on normaalissa toimintatilassa.
③ Polanne: Kone työskentelee paksussa tai kovaksi pakkautuneessa lumessa.

HUOMAUTUS: Toimintavaihteiden säätämiseksi tulisi kahvaa painaa alas ja nostaa koneen etupäätä vähän ylös maasta niin, että toimintavaihteen säätökahva ei väänny.

1. Käynnistä moottori kuten edellä on mainittu. Anna moottorin lämmetä muutama minuutti ennen kuin aloitat työskentelyn.
2. Aseta poistokourun ohjauslevy.
3. Käännä säätökahvaa ja aseta ohjauslevy niin, että se heittää lumen tuulen suuntaan.

Vaihdetankoa ei saa siirtää, jos ajokytkinkahvaa painetaan.

1. Aseta vaihdetanko sopivaan asentoon.
2. Paina lumikierukan kytkinkahva alas käynnistääksesi kierukan ja poistopuhaltimen.

Varo pyörivää lumikierukkaa. Varo, etteivät kädet, jalat, hiukset tai löysät vaatteet tartu moottorin liikkuviin osiin.

1. Paina lumikierukan kytkinkahva alas. Lumilinko liikkuu nyt eteen- tai taaksepäin valitsemasi vaihteen mukaan.

5.8 AJOVIHJEITÄ

Äänenvaimennin ja sitä ympäröivät osat tulevat erittäin kuumiksi moottorin käydessä. Palovammavaara.

1. Käytä moottoria aina täydellä kaasulla tai toiseksi parhaalla.
2. Sovita nopeus aina vallitseviin lumiolosuhteisiin. Säädä nopeutta vaihdetangolla.
3. Lumen puhdistus onnistuu parhaiten heti lumisateen jälkeen.
4. Linkoa lumi tuulen suuntaan aina kun mahdollista.
5. Säädä liukukengät ruuveilla (1:H) maasto-olosuhteisiin sopivaksi.

- Tasaisella maalla, esimerkiksi asvaltilla, kenkien tulee olla noin 3 mm kaavinterän alapuolella.

- Epätasaisella maalla, esimerkiksi hiekkapoluilla, kenkien tulee olla noin 30 mm kaavinterän alapuolella.

Säädä kengät aina niin, että lumilingon sisään ei pääse soraa tai kiviä. Jos ne sinkoutuvat ulos kovalla nopeudella, seurauksena voi olla tapaturmariski.

Varmista, että kengät on säädetty samoin molemmilla puolilla.

1. Sovita nopeus niin, että lumi linkoutuu tasaisena suihkuna.

Jos poistokouruun on juuttunut lunta, älä yritä poistaa sitä ennen kuin olet

• vapauttanut molemmat kytkinkahvat
• sammuttanut moottorin
• irrottanut johdon sytytystulpasta.
• Älä laita kättäsi poistokourun tai lumikierukan sisään. Käytä mukana toimitettua poistokourun puhdistustyökalua.

6. HUOLTO

6.1. HUOLTOTAULUKKO

Tehtävä	Milloin	Tyyppi
Moottoriöljyn vaihto	2 tunnin jälkeen ja sitten 20 tunnin välein	SAE 5W30
Tarkasta käyttöhihnat	2 tunnin jälkeen ja sitten vuosittain
Voitele nivelet	Kerran vuodessa	10W öljy
Tarkasta rengaspaine	50 tunnin välein
Tarkasta/vaihda sytytystulppa	100 tunnin välein	Champ. N11YC, LD F7RTC

6.2 SYTYTYSTULPPA

Tarkasta sytytystulppa kerran vuodessa tai joka sadannen käyttötunnin jälkeen. Puhdista tai vaihda tulppa, jos elektrodit ovat palaneet. Moottorin valmistajan suositus: LD F7RTC tai vastaava. Oikea kärkiväli: 0,7–0,8 mm.

6.3 KAASUTIN

Kaasutin on asetettu tehtaalla. Jos säätö on välttämätön, ota yhteys valtuutettuun huoltoon.

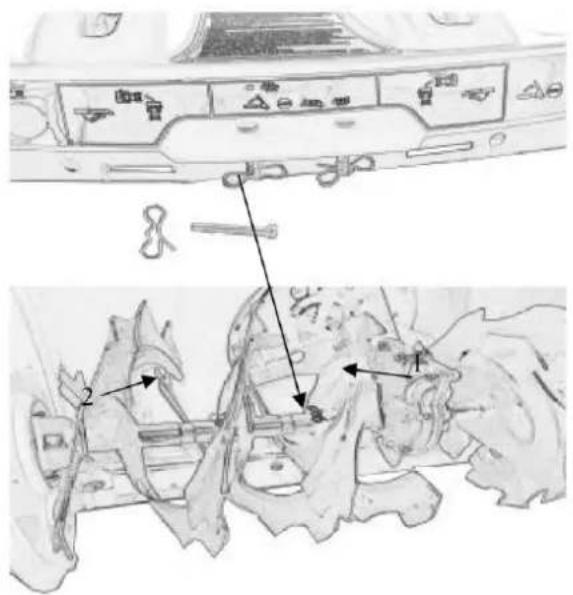

6.4 VARMISTUSRUUVIN VAIHTO.

Lumikierukan kierukkavaihteen koteloa suojaava varmistusruuvi voi murtua käytön aikana. Varavarmistusruuveja 1 ja sokkia 2 on koneen paneelissa.

Huoltotoimiin ei saa ryhtyä ennen kuin

• moottori on sammutettu
• käynnistysvaijeri on irrotettu sytytystulpasta.

Jos ohjeissa sanotaan, että koneen etuosa on nostettava ylös lumikierukan kotelon päälle, bensiinisäiliö on tyhjennettävä.

Tyhjennä bensiinisäiliö ulkona, kun moottori on kylmä. Älä tupakoi. Tyhjennä polttoaine bensiinille tettuun säiliöön.

VIANETSINTÄ

Ongelma	Mahdollinen syy	Korjaus
Moottori ei käynnisty	Polttoaineen ja ilman seos moottorissa rikas	Toistuvat käynnistysyritykset täydellä kaasulla rikastin asennossa OFF
	Polttoaineessa on vettä tai se on vanhaa	Tyhjennä säiliö ja täytä tuoreella polttoaineella
	Muu	Tarkista käynnistystoimenpide huolellisesti tämän käyttöohjeen mukaan
Moottorin käynnistyminen on vaikeaa tai moottori käy huonosti	Viallinen sytytystulppa	Vaihda sytytystulppa
	Polttoainekorkin tuuletus on tukossa	Puhdista tuuletus
Lumikierukka ei pyöri	Epäpuhtaudet tukkivat	Puhdista
	Murtosokka katkennut	Vaihda sokka
	Lumikierukan käyttöhihna luistaa	Säädä hihna ja vaijeri
	Lumikierukan käyttöhihna katkennut	Vaihda hihna
Lumikierukka ei pysähdy, kun vipu vapautetaan	Lumikierukan käyttöhihna pois säädöstään	Säädä hihna
	Lumikierukan ohjain pois säädöstään	Säädä ohjain
Lumilinko vetää toiseen sivuun	Renkaissa paine-eroja	Säädä renkaiden paine
	Vain yksi pyörä vetää	Tarkasta pyörien lukot
	Liukukengät epätasaisesti säädetyt	Säädä kaavinterä ja kengät
	Kaavinterä epätasaisesti säädetty	Säädä kaavinterä ja kengät

1. KAAVINTERIEN JA LIUKUKENKIEN SÄÄTÖ

Kaavinterä (1:V) ja liukukengät (1:H) kuluvat pitkäaikaisesta käytöstä. Säädä kaavinterä (aina yhdessä liukukenkien kanssa) sopivalle etäisyydelle maasta. Kaavinterän ja kenkien suuntaa voidaan vaihtaa ja käyttää molemmilla puolilla.

2. OHJAUSVAIJEREIDEN SÄÄTÖ

Jos hihnat on vaihdettava, ota yhteys jälleenmyyjään tai paikalliseen edustajaan. Älä vaihda niitä itse.

Jos hihnoja on vaihdettu, ohjausvaijerit on myös säädettävä (katso alla).

1. Poista sytytystulpan suoja.
2. Paina kahva (1:O tai 1:N) alas. Kahvassa tuntuu vastus painettaessa ja se ponnahtaa takaisin, kun se vapautetaan.
3. Säädä seuraavasti: Avaa lukitusmutteri. Kierrä säätötanko haluttuun asentoon sormin. Varmista säätötanko kiristämällä lukitusmutteri.
4. Tarkasta säätö uudelleen kohdan 2 mukaan ja säädä uudelleen tarpeen vaatiessa.

VARASTOINTI

Älä koskaan varastoi lumilinkoa, jonka säiliössä on bensiiniä, suljettuun huonosti ilmastoituun tilaan, ensiinihöyryt voivat joutua kosketukseen liekkien, kipinöiden, palavien savukkeiden jne. kanssa.

Jos lumilinko aiotaan varastoida yli 30 päiväksi, valmistele se säilytystä varten seuraavasti:

1. Tyhjennä bensiinisäiliö.
2. Käynnistä moottori ja anna sen käydä, kunnes se pysähtyy polttoaineen puutteesta.
3. Vaihda moottoriöljy, jos sitä ei ole tehty kolmeen kuukauteen.
4. Irrota sytytystulppa ja tyhjennä vähän moottoriöljyä (n. 30 ml) aukkoon. Käynnistä moottori muutamia kertoja. Ruuvaa sytytystulppa takaisin.
5. Puhdista koko lumilinko perusteellisesti.
6. Voitele kaikki osat.
7. Tarkasta lumilinko vaurioiden varalta. Korjaa tarvittaessa.
8. Korjaa kaikki maalivauriot.
9. Ruoste suojaa metallipintoja.
10. Säilytä lumilinkoa sisätiloissa, mikäli mahdollista.

Valtuutetut huoltokorjaamot suorittavat korjauksia ja takaavat huollon. Käytä aina alkuperäisiä varaosia.

Teetkö yksinkertaiset korjaukset itse? Käytä aina alkuperäisiä varaosia. Ne sopivat täydellisesti ja helpottavat työtä. Varaosia on saatavana jälleenmyyjältä ja huoltoasemalta. Kun tilaat varaosia: ilmoita malli, ostovuosi, moottorin malli ja tyyppinumero.

TEKNISET TIEDOT

Tuotekoodi: DAR0962 (STG6562/ZLST651Q)

Moottori: Loncin 6,5hv / 4,8 kW / 196cc

2 -vaiheinen (imu / heitto)

Polttoainctyyppi Bensiini

Moottoriöljy

(5W-30 tai 5W-40) 0,61

Käynnistystapa Sähkö/manuaalinen (Vetokäynnistys / valovirtastartti)

Maks. heittoetäisyys (cm) 10–15

Maks. työpaksuus (cm) 50

Maks. poistoleveys (cm) 62

Nielun leveys: 61cm

Nielun korkeus: 51cm

Tankin koko: 3,51

Vaihteet: 6 eteen, 2 taakse

Heittoputki: kääntyy 190 astetta

Paino: 88kg

Melu: LWA=110 dB(A), K=3 dB(A)

Tärinä - (K=1,5 m/s)

+ työvalo

YMPÄRISTÖNSUOJELU

Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita.

Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun erilliskeräykseen. Lisätietoja www.serty.fi

TAKUU

Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.

Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.

Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.

Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.

Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.

Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.

Oikeudet muutoksiin pidätetään.

Maahantuoja: Veljekset Keskinen Oy

Onnentie 7, 63610 Tuuri, FINLAND

Tel. [phone]

1. ALLMÄNT

Importör: Veljekset Keskinen Oy

Onnentie 7, 63610 Tuuri, FINLAND

Tel. [phone]

EY-VAATIMUSTENMUKAISUUSVAKUUTUS FÖRSÄKRAN OM ÖVERENSSTÄMMELSE MED EU-KRAVE EU DECLARATION OF CONFORMITY

Me / Vi / We

WUYI ZHOUYI MECHANICAL & ELECTRICAL CO.,LTD

täyttää seuraavien direktiivien vaatimukset / uppfyller kraven enligt följande direktiv / meets the provisions for the following directive:

ja on seuraavien yhdenmukaistettujen standardien mukainen / och överensstämmer med följande standarder / and is compliant with the following standards:

ISO 8437 : 1989+ A1

EN 55012:2007+A1

EN 61000-6-1:2007
