BRUKSANVISNING DAR0962 Meister Craft

Käännös alkuperäisohjeista Översättning av originalanvisningarna

1. YLEISTÄ

Den här symbolen anger att FÖRSIKTIGHET ska vidtas. Allvarliga personskador och/eller egendomsskador kan bli följden om inte anvisningarna noga följs.

1.1 SYMBOLER

Nedanstående symboler finns på snöslungan. Syftet med dessa symboler är att påminna dig om att försiktighet och uppmärksamhet krävs vid all användning av snöslungan.

Symbolernas innebörder är enligt följande:

Varning!

Läs igenom hela bruksanvisningen och försäkra dig om att du förstår innehållet innan du använder denna snöslunga.

Koppla loss tändstiftskabeln och slå upp i tekniska handböcker innan du själv utför reparationer eller underhåll.

Fara – roterande fläkt Fara – roterande inmatningsskruv

Håll händerna borta från utkaströret.

Håll händer och fötter på behörigt avständ från roterande maskindelar.

Risk för brännskador

Håll åskådare på behörigt avständ från snöslungan. Rikta aldrig utkaströret mot åskådare.

Använd hörselskydd.

2. SÄKERHETSANVISNINGAR

2.1 ALLMÄNT

• Läs noggrant igenom dessa anvisningar. Bekanta dig med reglagen och lär dig hur snöslungan används på rätt sätt.
• Låt aldrig barn eller personer som inte har läst igenom dessa anvisningar använda snöslungan. Ytterligare restriktioner enligt lokala föreskrifter kan förekomma vad gäller godkänd ålder för att använda snöslungan.
• Använd aldrig snöslungan om åskådare, och i synnerhet barn eller djur, befinner sig i närheten.
• Var medveten om att det är användaren av denna snöslunga som bär ansvaret för olyckor som drabbar andra personer eller deras egendom.
• Var försiktig så att du inte snavar över något och ramlar omkull, speciellt när du backar med snöslungan.
• Använd aldrig snöslungan under inverkan av alkohol eller mediciner, eller om du känner dig mycket trött eller är sjuk.

2.2 FÖRBEREDELSER

• Kontrollera området som ska snöröjas och plocka bort löst liggande och främmande föremål.
• Frikoppla alla reglage innan du startar motorn.
• Använd aldrig snöslungan om du inte är ordentligt vinterklädd. Bär skor som förbättrar greppet på halt underlag.
  • Varning! Bensin är mycket lättantändligt.

a. Förvara alltid bensin i behållare som är speciellt avsedda för detta ändamål.
b. Fyll endast på bensin utomhus och rök aldrig vid tankning och påfyllning.
c. Bensin ska fyllas på innan motorn startas. Ta aldrig av påfyllningslocket eller fyll på bensin medan motorn är igång eller fortfarande är varm.

d. Skruva fast påfyllningslocket ordentligt, och om bensin spillts ska detta torkas upp.

• Justera höjden på inmatningshuset för att säkerställa att det hela tiden håller sig över grusgångar.
• Aldrig under några omständigheter får några justeringar utföras medan motorn är igång (om inte annat har angetts i anvisningarna).
• Låt snöslungan anpassa sig till utomhustemperaturen innan du använder den.
• Använd alltid skyddsglasögon eller ett visir när du använder snöslungan eller utför underhåll och service.

WARNING! Denna snöslunga alstrar ett elektromagnetiskt fält när den används. Detta elektromagnetiska fält kan under vissa omständigheter störa aktiva eller passiva medicinska implantat. För att minska risken för att allvarliga eller livshotande skador ska uppstå rekommenderas att personer med medicinska implantat rådgör med läkare innan de använder denna snöslunga. Det angivna vibrationsemissionsvärdet har uppmätts i enlighet med en standardiserad provmetod och kan användas för att jämföra en snöslunga med en annan. Det angivna vibrationsemissionsvärdet kan också användas för preliminär bedömning av exponering.

KVARSTÅENDE RISKER

Även om snöslungan används på anvisat sätt kan samtliga kvarvarande risker ändå inte elimineras. Följande risker kan uppkomma till följd av snöslungans konstruktion:

1. Lungskador om en andningsmask som inte ger fullgott skydd används.
2. Hörselskador om hörselskydd som inte ger fullgott skydd används.

2.3 HANDHAVANDE

• Håll händer och fötter på behörigt avständ från roterande maskindelar. Uppehåll dig inte framför utkaströrets öppning om det inte är absolut nödvändigt.
• Snöslungan får aldrig användas för något annat än snöröjning.
• Var försiktig när du går över korsande grusgångar, trottoarer och vägar med snöslungan. Var uppmärksam på att föremål kan ligga gömda i snön och att fordon plötsligt kan dyka upp.
• Rikta aldrig utkaströret mot en allmän väg eller förbipasserande trafik.
• Om snöslungan stöter på ett främmande föremål ska motorn slås av och tändstiftskabeln kopplas bort så att du försiktigt kan inspektera snöslungan för skador. Reparera skadan innan snöslungan används igen.
• Om snöslungan börjar vibrera onormalt ska du slå av motorn och leta efter orsaken. Vibrationer är normalt ett tecken på att nänting är fel.

- Slå av motorn och koppla bort tändstiftskabeln i följande situationer:

a. Om snöslungan drar sig bort från körpositionen.
b. Om inmatningshuset eller utkaströret har blockerats och måste rensas.
c. Om reparationer eller justeringar måste utföras.

- Försäkra dig om att de roterande maskindelarna helt har stannat och att alla reglage är frikopplade innan du rengör, reparerar eller inspekterar snöslungan.

- Innan snöslungan får lämnas obevakad måste alla reglage kopplas ur, neutral växel läggas i, motorn stängas av och stoppbrytaren ställas i frånläget (OFF).

- Kör aldrig motorn inomhus utom när du kör snöslungan in eller ut från dess förvaringsplats. Om motorn ändå körs en kort tid inne på förvaringsplatsen måste du försäkra dig om att dörren till förvaringsplatsen står öppen. Avgaserna är giftiga!

- Kör aldrig snöslungan tvärs över en sluttning. Gå uppifrån och neråt, och nerifrån och uppåt. Var försiktig när du ändrar riktning på en sluttning. Undvik branta sluttningar.

- Använd aldrig snöslungan med bristfälliga skydd eller utan att säkerhetsanordningarna sitter på plats.

- Befintliga säkerhetsanordningar får inte avmonteras eller kopplas ur.

- Ändra inte motorns regulatorinställning och rusa inte motorn. Faran för att personskador ska uppstå ökar när motorn körs på för högt varvtal.

- Använd aldrig snöslungan nära inhägnader, bilar, fönsterrutor, sluttningar och så vidare utan att utkaströrets avledarskärm har ställts in korrekt.

- Håll alltid barn borta från de områden som ska snöröjas. Få en annan vuxen att hålla barnen under uppsikt.

- Överbelasta inte snöslungan genom att köra den för fort.

- Var ytterst försiktig vid backning. Titta bakom dig före och under backning för att upptäcka eventuella hinder.

1. Rikta aldrig utkaströret mot åskådare. Låt inte någon ställa sig direkt framför snöslungan.
2. Lossa på inmatningsskruven när snöslungan ska transporteras eller inte kommer att användas. Kör inte för fort på hala underlag vid transport av snöslungan.
3. Använd endast tillbehör som är godkända av snöslungans tillverkare.
4. Kör aldrig snöslungan i dåliga siktförhållanden eller utan tillfredsställande dagsljus eller belysning.
5. Se till att du alltid har god balans och ett stadigt tag om handtagen.
6. Använd aldrig snöslungan uppe på ett tak.
7. Rör inte vid motorkomponenterna eftersom de blir mycket varma när snöslungan används. Risk för brännskador föreligger!

2.4 UNDERHÅLL OCH FÖRVARING

• Se till att samtliga muttrar och skruvar har dragits åt ordentligt för att säkerställa att snöslungan är i fullt funktions-dugligt skick. Kontrollera brytbultarna regelbundet.
• Använd alltid originalreservdelar. Icke originalreservdelar kan medföra risk för att personskador uppstår, även om reservdelarna passar på snöslungan.
• Förvara aldrig snöslungan med bränsle i tanken i byggnader där bensinångorna kan komma i kontakt med öppna lågor eller gnistor.
• Låt motorn kallna innan snöslungan ställs undan för förvaring i förvaringsutrymmet.
• Om snöslungan ska förvaras undan en längre tid ska du följa anvisningarna och rekommendationerna.
• Byt ut skadade varnings- och instruktionsdekaler.
• Låt motorn gå ett par minuter med inmatningsskruven isatt efter att snöslungan har använts. Detta förhindran att inmatningsskruven fryser fast.

Vibrationsemissionsvärdet vid faktisk användning av snöslungan kan avvika från det angivna värdet beroende på hur snöslungan används.

Därför kan det behövas fastställande av säkerhetsåtgärder för att skydda användaren som baseras på en uppskatt-ning av exponering under faktiska användningsförhållanden (med hänsyn tagen till alla delar av användningscykeln såsom antal starter och avstängningar och när snöslungan går på tomgång, i tillägg till faktisk användningstid).

3. MONTERING

OBS! Anvisningar till höger och vänster sida utgår från användarens position bakom snöslungan.

1. När kartongen öppnas ska du kontrollera alla komponenter mot monteringsdiagrammet. I händelse av att någon del saknas ber vi dig att kontakta återförsäljaren som kan förse dig med denna del.

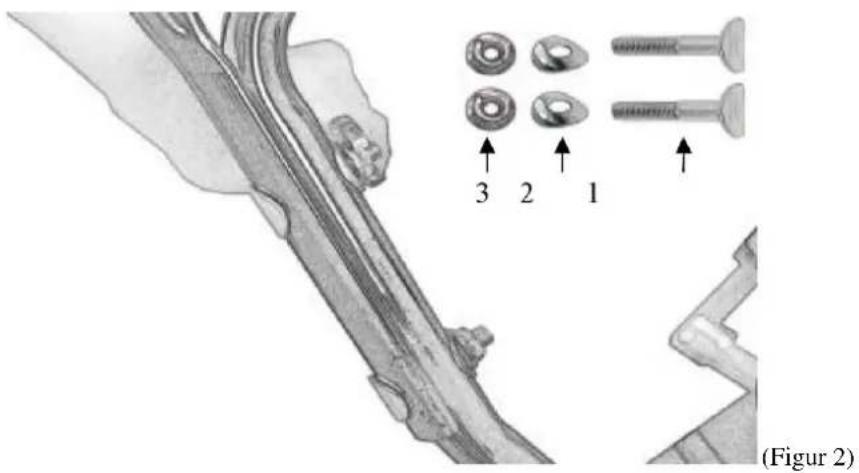

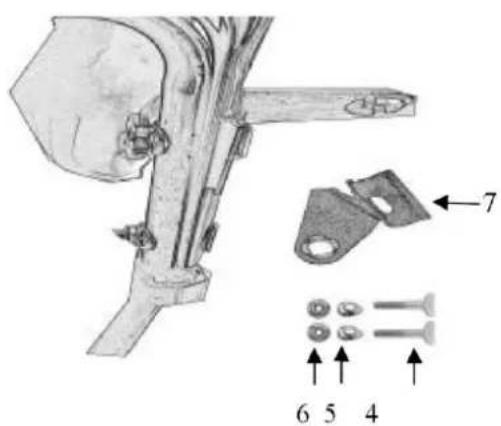

2. Montera handtaget, steg 1: Använd två bladbultar med dimensionen M8 x 40 (1), två bladbrickor (2), och två flänsmuttrar (3) för att montera manöverhandtaget på armstödet genom att passa i manöverhandtaget i de två monteringshålen på höger sida (se figur 2).

A. För snöslungor av modell STG556 (6562) ska monteringen utföras i enlighet med figur 3: Sätt fast två bladbultar med dimensionen M8 x 40 (4), två bladbrickor (5), och två flänsmuttrar (6) ihop med vevarmshållaren för utkast-röret (7) i de två monteringshålen på vänster sida av armstödet.

B. För snöslungor av andra modeller ska monteringen utföras i enlighet med figur 4: Sätt fast två flänsskruvar med dimensionen M8 x 45 (8), två bladbrickor (9), och två låsmuttrar (10) ihop med vevarmshållaren för utkaströret (11) i de två monteringshålen på vänster sida av armstödet.

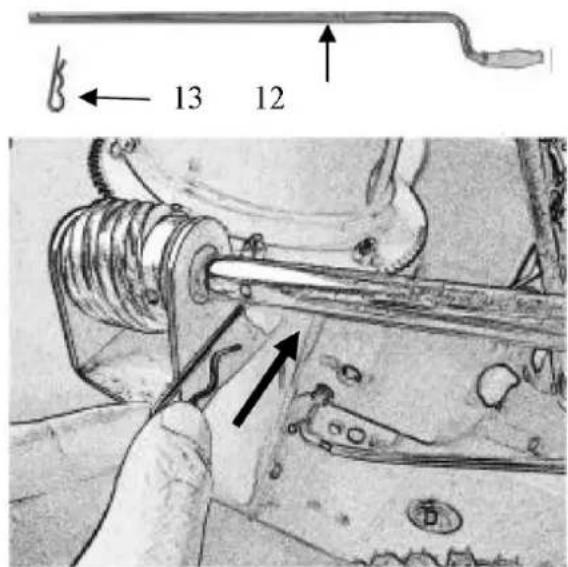

A. För snöslungor av modell STG5556 (6562) (se figur 5) ska vevarmen (12) föras genom vevarmens bottenplatta (7) såsom visas i figur 3, och stiftet (13) föras genom vevarmen (12) så att vevarmen är kopplad till växelaxeln.

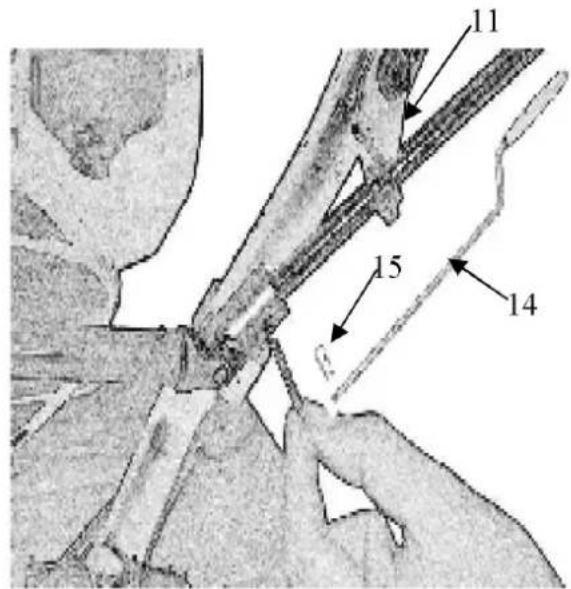

B. För snöslungor av andra modeller (se figur 3) ska vevarmen (14) föras genom vevarmens bottenplatta (11) såsom visas i figur 4, och stiftet (15) föras genom vevarmen (11) så att vevarmen är kopplad till universalkopplingen.

13 12

(Figur 5)

11 15 14

(Figur 6)

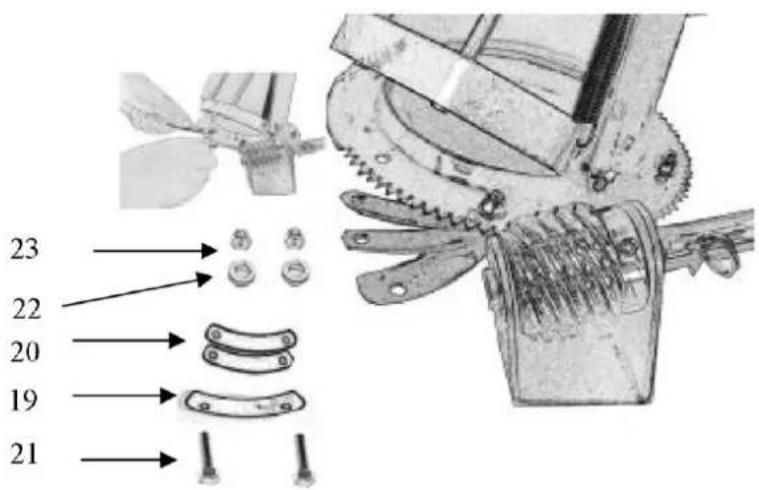

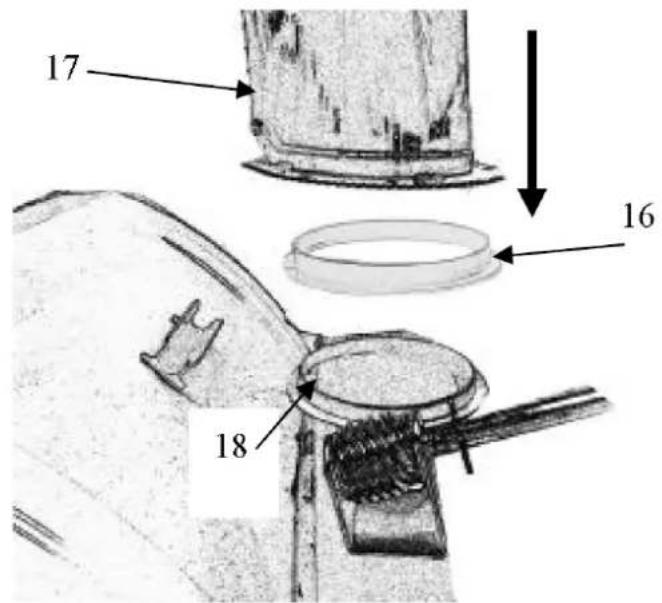

1. Montera på utkaströret: Håll utkastets plastring (16) under utkaströret (17) och tryck ned på utkaströrets bottenplatta (18) på motorhöljet (se figur 7). Anslut och dra åt pressarfoten (19) plus de två brickorna för utkaströret (20) med sexkantsnipplar (21), M6-brickor (22) och M6-låsmuttrar (23) (se figur 8).

17 16 18

Figur 7

23 22 20 19 21

(Figur 8)

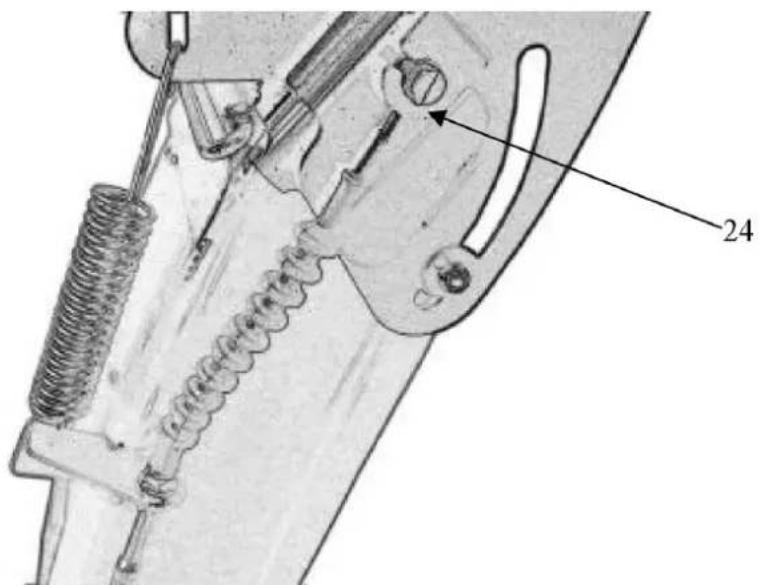

1. Montera fast utkaströrets vajer: Sätt vajerns ände (24) mot utkaströrets överdel, justera skruvlängden på vajern och dra åt (se figur 9).

24

(Figur 9)

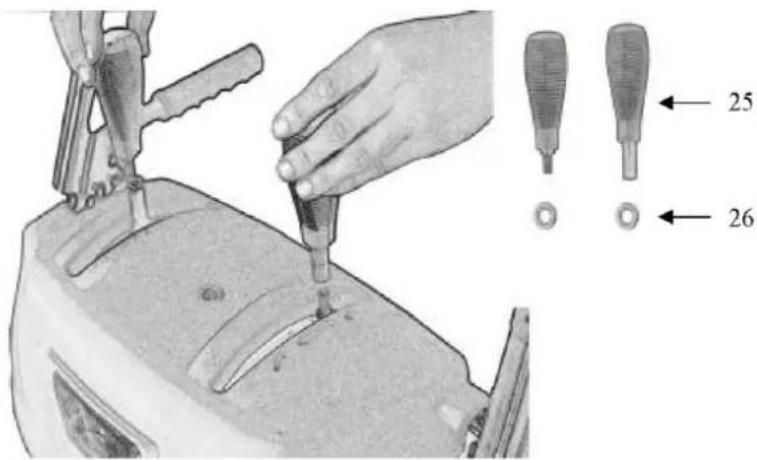

1. Montera fast hastighetshandtaget och styrspaken för utkaströrets överdel: För de två regleringshandtagen (25) ovanför panelplattan genom respektive elastiska dyna (26), och tryck dem sedan på plats på panelplattan (se figur 10).

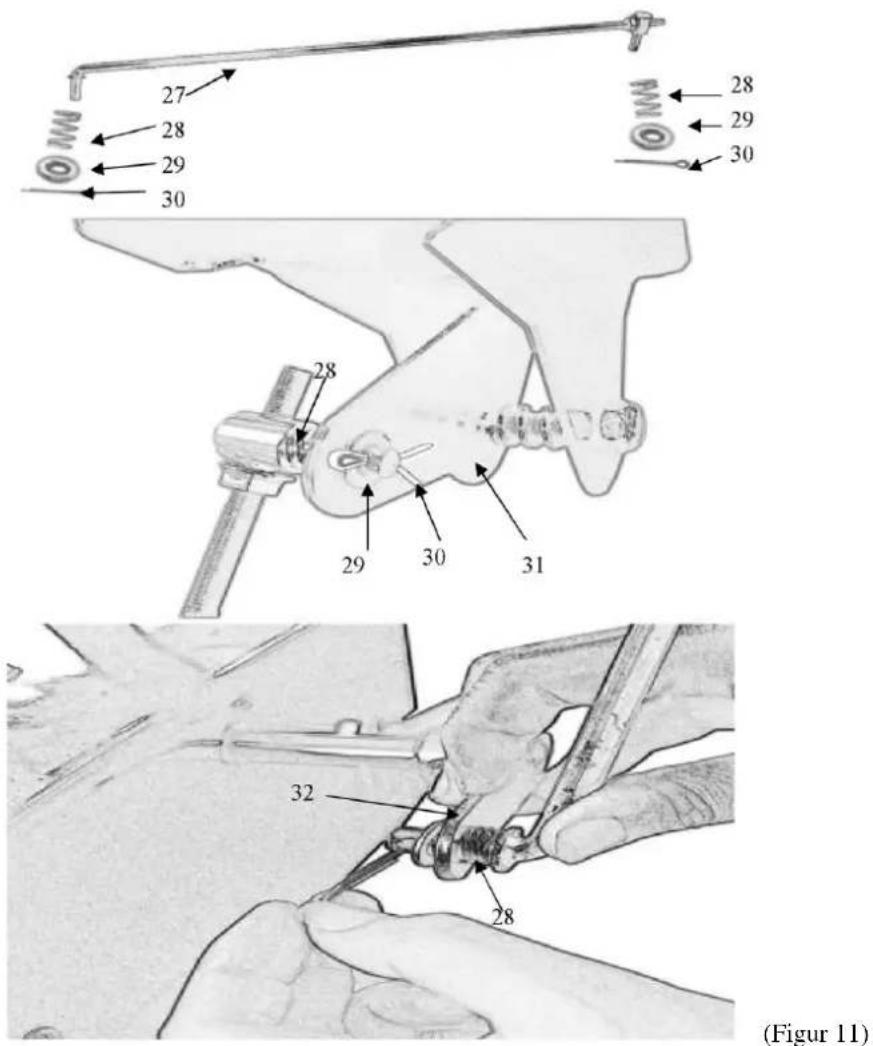

1. Montera fast växelstången: Montera fast växelstången (27) och avbrytarfjädern (28) samt bricka (29) och stift (30) på växelskivan (31) under växellådan och panelplattan och på vardera av motorhöljets växelarmar (32) i enlighet med figur 11.

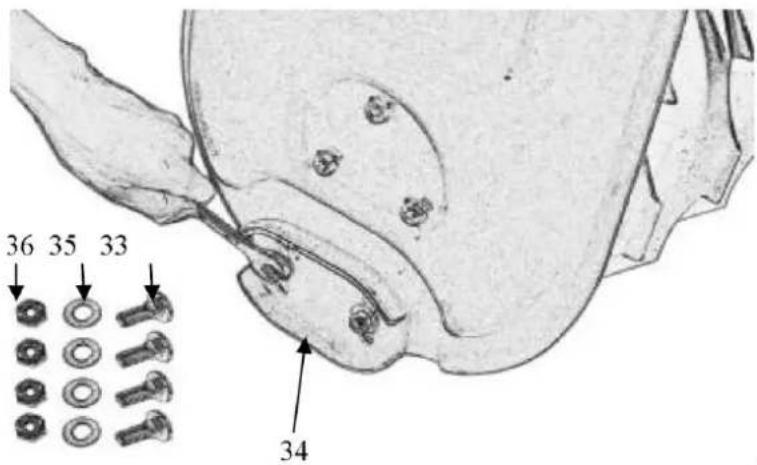

1. För vissa modeller som saknar slädmede ska också slädmede monteras fast på det sätt som visas i figur 12. Vid fastmontering av slädmeden ska fyra M8-vagnsbultar (33) föras genom slädmeden (34) på vardera sida av motor-höljet, brickor (35) sättas på M8-vagnsbultarna och muttrarna (36) dras åt.

36 35 33 34

(Figur 12)

① Snökastarkontroll
② Körkontroll
③ Växelspak
④ Styrspak för att rikta utkaströrets överdel
⑤ Värmehandtag
⑥ Utkaströr
⑦ Vevarm för utkaströret
⑧ Styrspak för riktning på larvkättingarna
⑨ Funktionsreglage

4. STARTA MOTORN

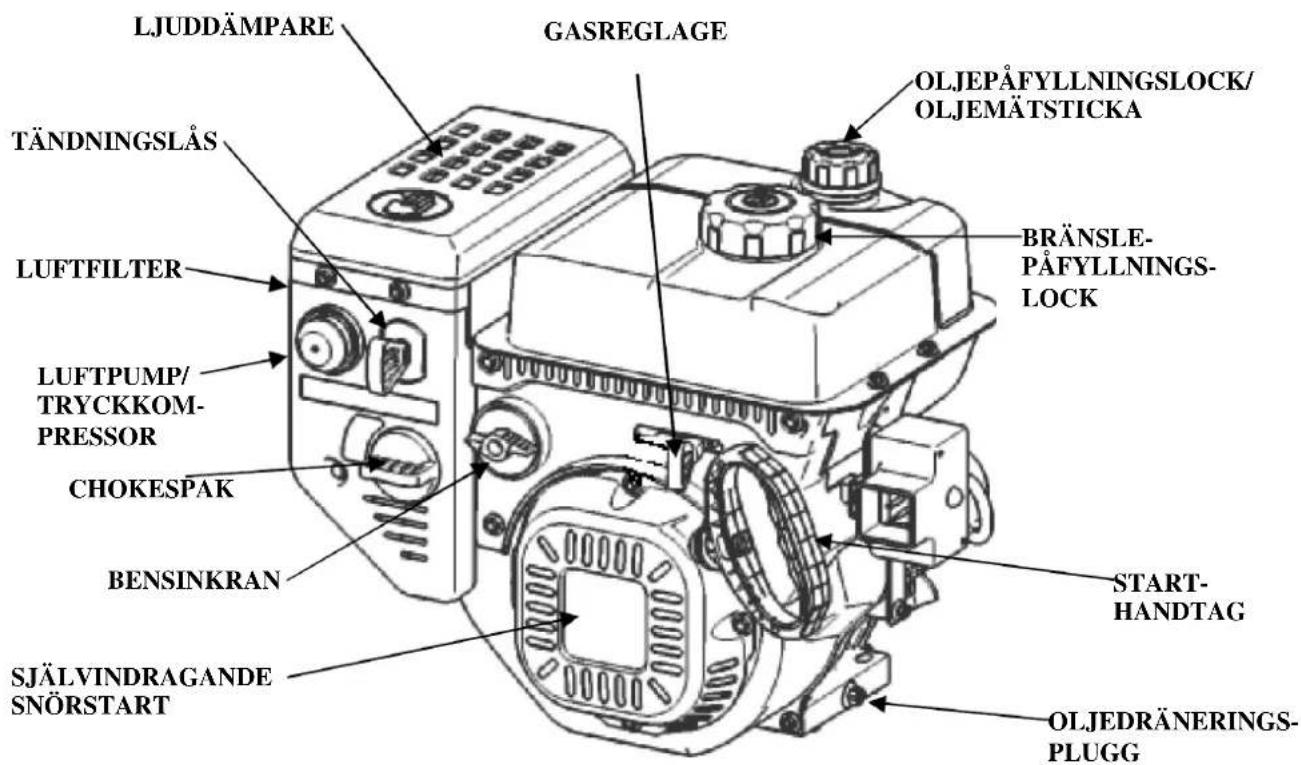

4.1 MASKINKOMPONENTER OCH PLACERING AV REGLAGE

LJUDDÄMPARE TÄNDNINGSLÅS LUFTFILTER LUFTPUMP/ TRYCKKOM- PRESSOR CHOKESPAK BENSINKRAN SJÄLVINDRAGANDE SNÖRSTART GASREGLAGE OLJEPÄFYLLNINGSLOCK/ OLJEMÄTSTICKA BRÄNSLE- PÄFYLLNINGS- LOCK START- HANDTAG OLJEDRÄNERINGS- PLUGG

WARNING! Snöslungan levereras från fabriken utan motorolja. Användaren måste därför själv fylla på motor-olja innan snöslungan kan användas för första gången. Mängd motorolja som ska fyllas på är (1) 0,6 l vid en motor-effekt på 5,5–7 hk, eller (2) 1,1 l vid en motoreffekt på 8–13 hk.

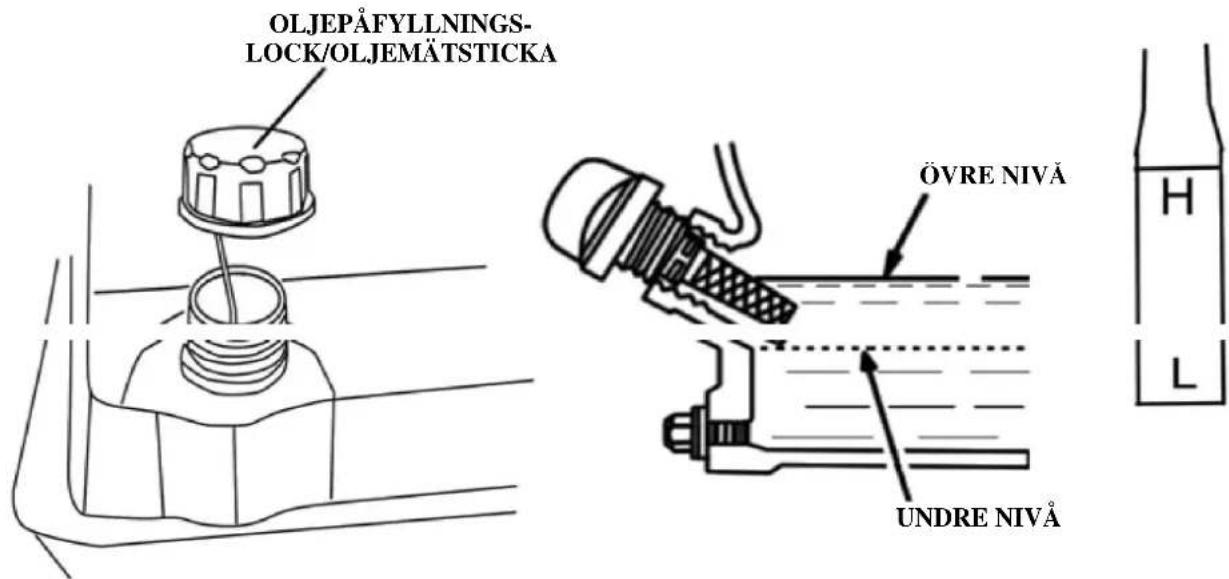

4.2 KONTROLLERA MOTOROLJENIVÅN

Kontrollera oljenivån i motorn med motorn avstängd och placerad plant.

1. Avlägsna oljepåfyllningslocket/oljemätstickan och torka av oljemätstickan.

OLJEPÄFYLLNINGS- LOCK/OLJEMÄTSTICKA ÖVRE NIVÅ UNDRE NIVÅ

1. Sätt i och ta ur oljemätstickan utan att skruva fast den i påfyllningsröret. Kontrollera oljenivån som visas på olje-mätstickan.

2. Om oljenivån är låg fyller du på upp till kanten av oljepåfyllningshålet med rekommenderad olja.

Oljenivån får aldrig överstiga markeringen "FULL". I annat fall kommer motorn att överhettas. Om oljenivån överstiger markeringen "FULL" måste oljan tappas ur tills rätt oljenivå fås.

Oljenivån ska alltid kontrolleras innan snöslungan används. När oljenivån kontrolleras måste snöslungan stå på plan mark.

1. Skruva fast oljepåfyllningslocket/oljemätstickan ordentligt.

OBS!

Om motorn körs med låg oljenivå kan detta orsaka motorskador.

Oljevarningssystemet (gäller vissa motortyper) kommer automatiskt att stänga av motorn innan oljenivån faller under säkerhetsgränsen. För att undvika olägenheter vid en oväntad avstängning är det emellertid säkrast att alltid kontrollera oljenivån i motorn innan den startas.

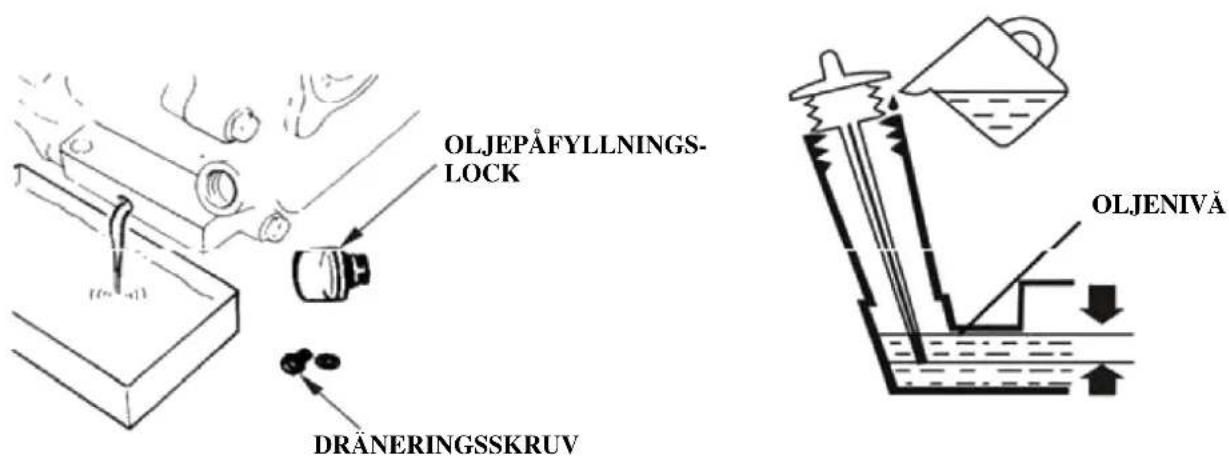

4.3 BYTA MOTOROLJA

Tappa ur den gamla oljan medan motorn är varm. Varm olja rinner snabbt ur oljetanken utan att något blir kvar.

1. Placera en lämplig behållare under motorn som den gamla oljan kan rinna ner i, och ta sedan bort oljepåfyllnings-locket och oljedräneringspluggen.

2. Låt den gamla oljan tappas ur helt för att därefter sätta tillbaka oljedräneringspluggen. Dra åt den ordentligt.

3. Den gamla motoroljan ska bortskaffas på ett miljövänligt sätt.

4. Vi föreslår att du tar gammal motorolja i en sluten behållare till din lokala återvinningsstation eller bensinstation för återvinning. Släng inte behållaren med gammal motorolja i papperskorgen, och håll inte ut den gamla motoroljan på marken eller i ett avlopp.

5. Med motorn placerad plant fyller du på till den yttre kanten av oljepåfyllningshålet med rekommenderad olja.

OLJEPÄFYLLNINGS- LOCK DRÄNERINGSSKRVU OLJENIVÄ

Mängd motorolja: (1) 5,5 hk-7 hk: (2) 0,60 l; 8 hk-13 hk: 1,1 l

4.4 SKRUVA FAST OLEPÄFYLLNINGSLOCKET/OLJEMÄTSTICKAN ORDENTLIGT.

REKOMMENDATIONER FÖR MOTOROLJA

Motorolja är en viktig faktor som påverkar prestanda och livslängd. Använd fyrtakts renande bilolja.

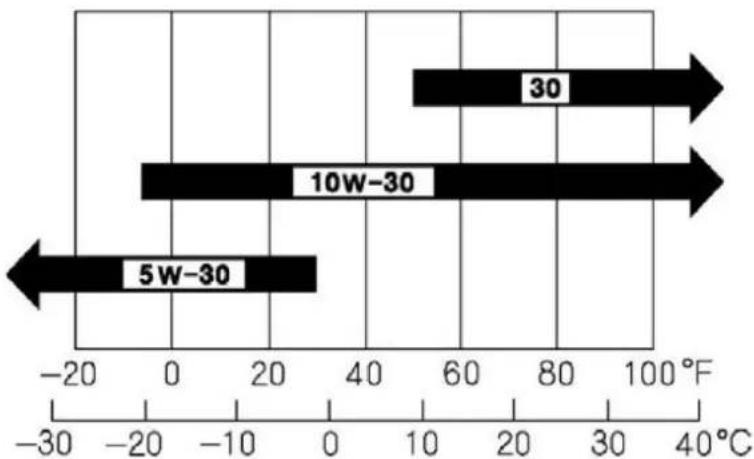

För allmän användning rekommenderar vi SAE 5W-30. Andra viskositeter som visas i diagrammet kan användas när medeltemperaturen i ditt område ligger inom det rekommenderade intervallet.

Viskositeten för SAE-oljan samt serviceklassificeringen anges på API-etiketten på oljebehållaren. Vi rekommenderar att du använder motorolja enligt API-servicekategorin SE eller SF.

SAE-VISKOSITETSKLASSER

FYLL UPP BRÄNSLETANKEN

OBS! Tänk på att vanlig blyfri bensin är en färskvara. Köp därför inte mer bensin än vad som kan användas inom 30 dagar.

Miljöbensin kan användas (dvs. alkylatbensin). Denna typ av bensin har en sammansättning som är mindre skadlig för människor och natur.

Bensin är mycket lättantändligt. Förvara alltid bränsle i behållare som är speciellt avsedda för detta ändamål.

Bränsle ska förvaras i ett svalt och väl ventilerat utrymme, dock inte inne i huset. Förvara bränslet utom räckhåll för barn.

Fyll endast på bensin utomhus och rök aldrig vid tankning och påfyllning. Bränslet ska fyllas på innan

motorn startas. Ta aldrig av påfyllningslocket eller fyll på bensin medan motorn är igång eller

fortfarande är varm.

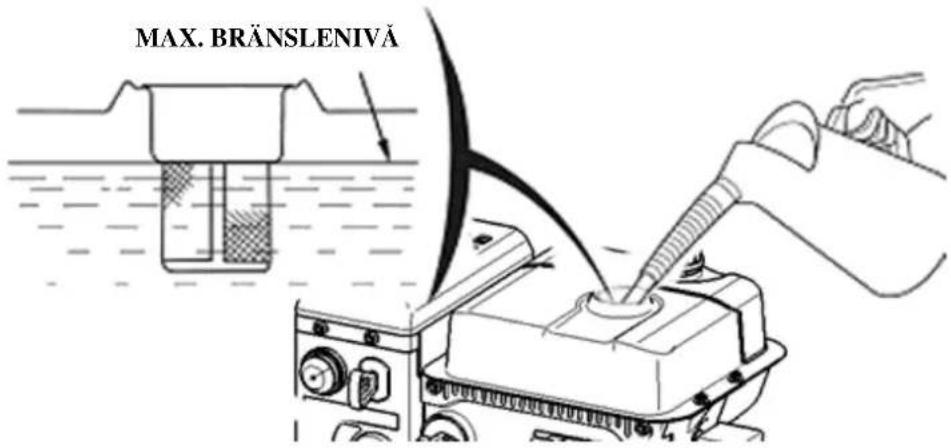

Fyll inte bensintanken ända upp till toppen. Efter att du har fyllt på bränsle ska du skruva fast påfyllningslocket ordentligt, och om bensin spillts ska detta torkas upp.

MAX. BRÄNSLENIVÄ

OMGIVNINGSTEMPERATUR

4.5 STARTA MOTORN

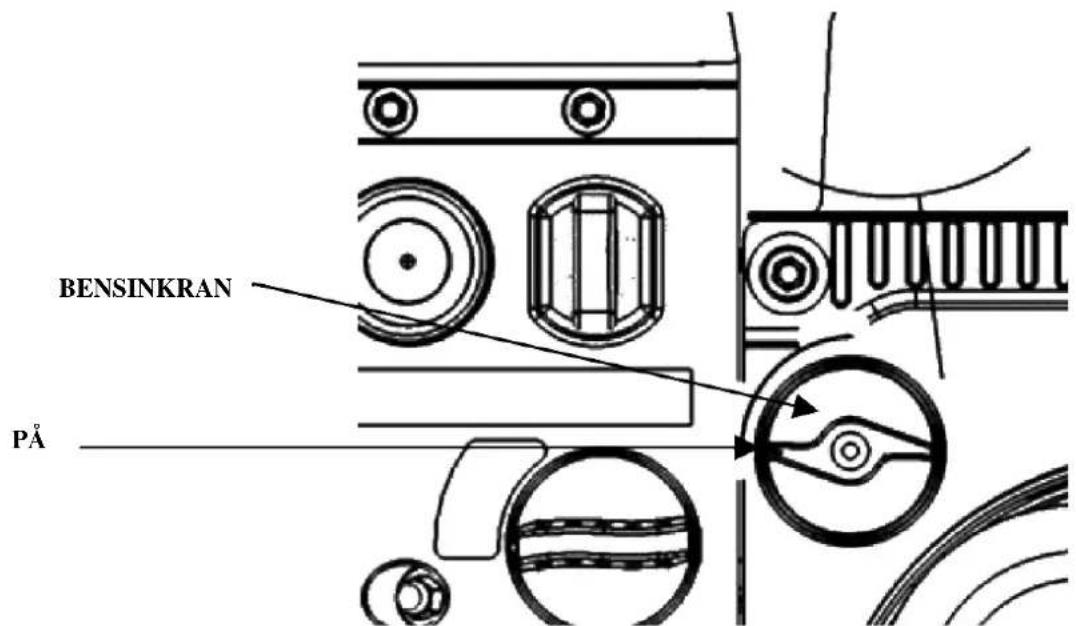

1. För bensinkranen till läget ON (på).

BENSINKRAN PÅ

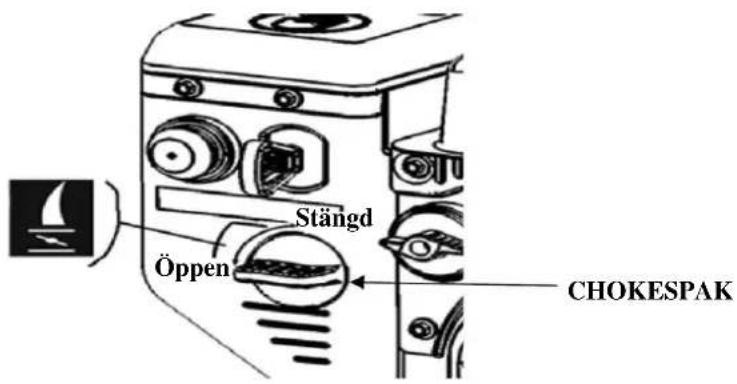

1. För att starta en kall motor för du chokespaken till läget CLOSED (stängd).

För att starta en varm motor igen låter du chokespaken vara kvar i läget OPEN (öppen).

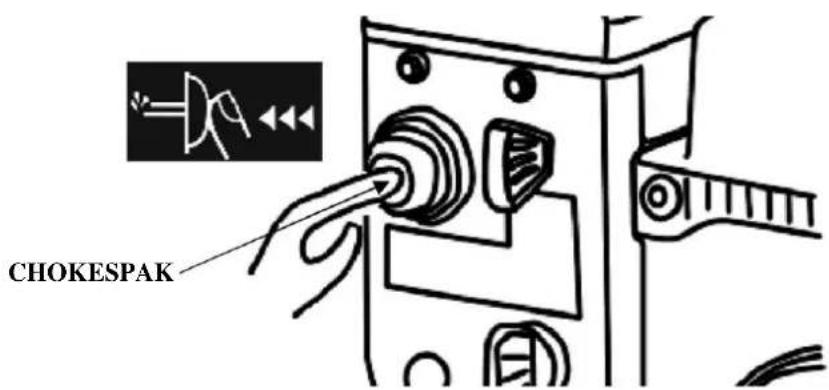

Motormonterad chokespak visas här.

Stängd Öppen CHOKESPAK

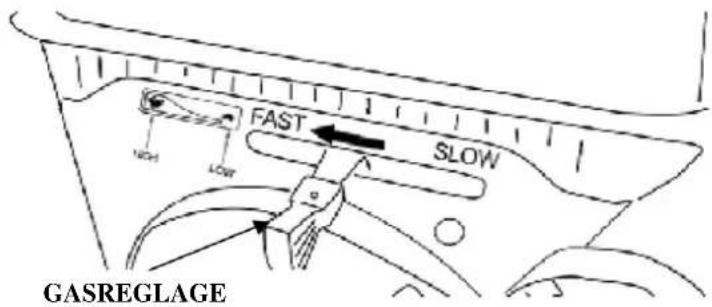

1. För gasreglaget från läget SLOW (långsamt) till ungefär en tredjedel av läget för FAST (snabbt). Motormonterad chokespak visas här.

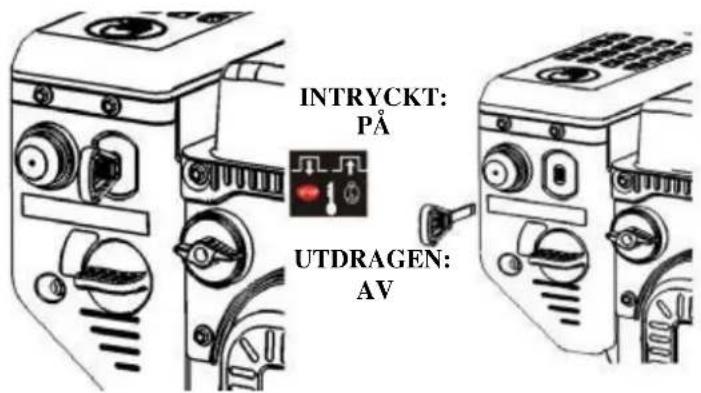

Tändningsbrytaren aktiverar och avaktiverar tändsystemet. Tändningsbrytaren måste vara intryckt för att motorn ska gå igång. Dra ut tändningsbrytaren för att stänga av motorn.

INTRYCKT: PÅ UTDRAGEN: AV

1. Luftpumpen/tryckkompressorn tillför mer gasolja till förgasaren när motorn startas i låg temperatur. När du trycker på knappen för luftpumpen/tryckkompressorn ska du trycka högst tre gånger.

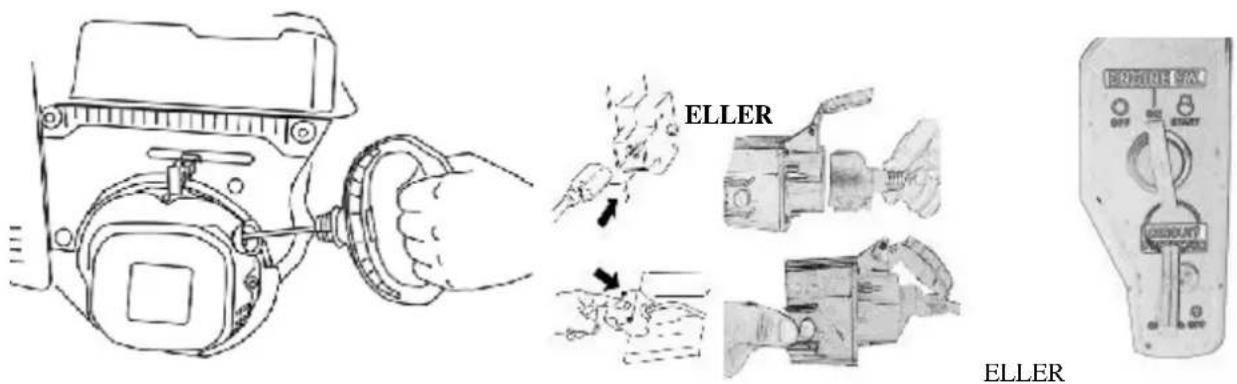

Dra först ut starthandtaget långsamt tills ett motständ känns, och dra sedan snabbt.

Släpp försiktigt tillbaka starchandtaget.

ELEKTRISK STARTMOTOR (gäller vissa motortyper):

Sätt försiktigt i elkontakten i elkällan och tryck sedan på startmotorn.

När motorn är igång drar du ut elkontakten från elkällan.

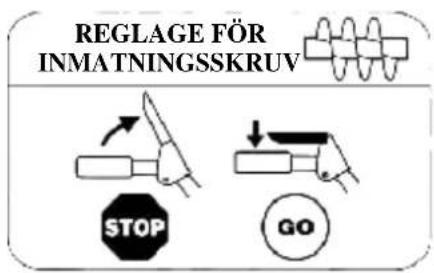

5.1 Reglage för inmatningsskruven

REGLAGE FÖR INMATNINGSSKRUV STOP GO

Reglaget för inmatningsskruven finns placerad på vänstra handtaget. Tryck ner reglaget mot handtaget för att aktivera inmatningsskruven och börja slunga snö. Släpp upp reglaget för att upphöra med snöslungningen.

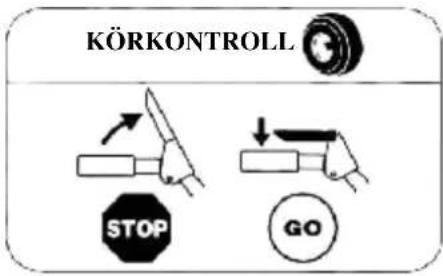

5.2 KÖRKONTROLL

KÖRKONTROLL STOP GO

Körkontrollen är placerad på högra handtaget. Tryck ner körkontrollen mot handtaget för att koppla in hjuldrivningen. Släpp upp körkontrollen för att koppla ur hjuldrivningen.

5.3 VEVARM FÖR UTKASTRÖRET

Vevarmen för utkaströret finns placerad på snöslungans kaross. Gör enligt följande för att ändra den riktning i vilken snön slungas: Veva medurs för att slunga snön åt höger. Veva moturs för att slunga snön åt vänster.

5.4 FÖRREGLING FÖR VÄNSTER OCH HÖGER HANDTAG:

Handtagen på snöslungan kan förreglas genom att trycka ner körkontrollen och snökastarkontrollen. Snökastarkontrollen kommer att vara förreglad när du släpper handtaget.

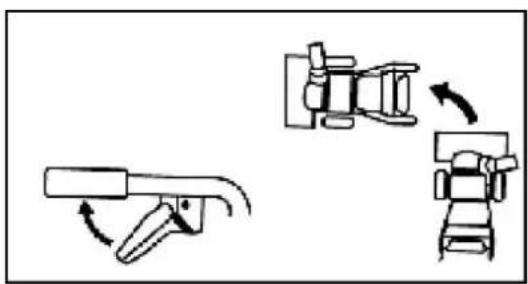

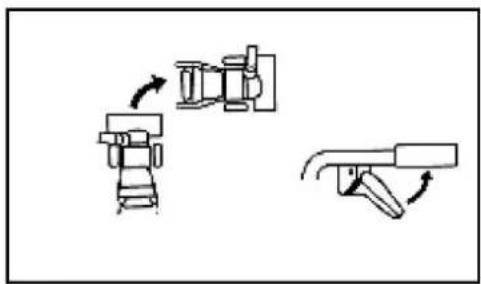

5.5 STYRNING FÖR SNÖSLUNGA MED LARVKÄTTINGAR

Dra ut det högra handtaget för att svänga åt höger.

Dra ut det vänstra handtaget för att svänga åt vänster.

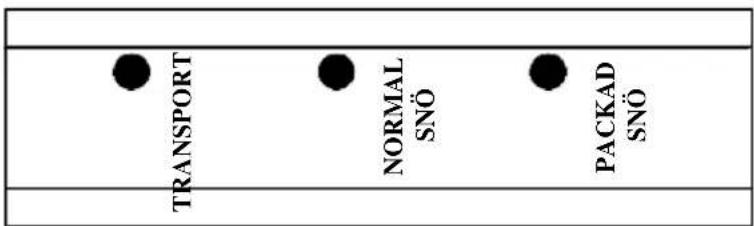

5.6 FUNKTIONSREGLAGE FÖR SNÖSLUNGA MED LARVKÄTTINGAR

TRANSPORT NORMAL SNÖ PACKAD SNÖ

① Transport: Snöslungan kan förflyttas utan att slunga snö.
② Normal snö: Snöslungan befinner sig i normalt driftläge.
③ Packad snö: Snöslungan körs i ett tjockt eller massivt snöfält.

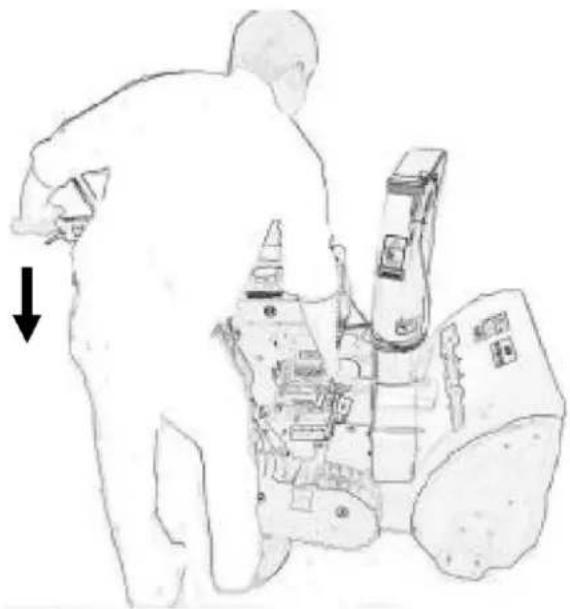

OBS! Vid växling mellan funktioner ska handtaget pressas ned för att lyfta upp den främre änden av snöslungan en bit från marken så att funktionsreglaget inte blir böjt.

1. Starta motorn enligt ovan. Låt motorn gå ett par minuter så att den blir varm innan snöslungan börjar användas.
2. Ställ in utkastarrörets avledarskärm.
3. Vrid justeringsreglaget och ställ in avledarskärmen så att snön slungas i vindriktningen.

Växelspaken får inte flyttas ur läge om kopplingsspaken trycks ned.

1. För växelspaken till ett lämpligt läge.
2. Tryck ned kopplingsspaken för inmatningsskruven för att aktivera inmatningsskruven och utkastfläkten.

Se upp för den roterande inmatningsskruven! Håll händer, fötter, här och lösa klädespersedlar på behörigt avständ från rörliga maskindelar på snöslungan.

1. Tryck ned kopplingsspaken för inmatningsskruven. Snöslungan rör sig nu framåt eller bakåt beroende på vilken växel du har lagt i.

5.8 TIPS FÖR KÖRNING AV SNÖSLUNGAN

Ljuddämparen och närliggande delar blir mycket upphettade när motorn är igång. Risk för brännskador föreligger.

1. Kör alltid motorn på fullgas eller nästintill.
2. Anpassa alltid hastigheten till snöförhållandena. Reglera hastigheten med växelspaken.
3. Snöslungan fungerar som bäst med nysnö.
4. Slunga alltid snön i vindriktningen om det är möjligt.
5. Justera slädmedarna med skruvarna (1:H) för att passa markförhållandena:

- På plant underlag, som t.ex. asfalt, ska slädmedarna vara ungefär tre millimeter under skrapbladet.

- På ojämnt underlag, som t.ex. grusgångar, ska slädmedarna vara ungefär 30 millimeter under skrapbladet.

Justera alltid slädmedarna så att grus och sten inte matas in i snöslungan. Risk för personskada föreligger om grus och sten först matas in och sedan kastas ut med hög hastighet.

Försäkra dig om att slädmedarna justerats lika på bägge sidor.

1. Anpassa hastigheten så att snön slungas i en jämn ström.

Innan du försöker ta bort snö som fastnat i utkaströret måste du:

• Frigöra båda kopplingsspakarna.
• Stänga av motorn.
• Koppla bort tändstiftskabeln från tändstiftet.
• Stick inte in handen i utkaströret och rör inte vid inmatningsskruven med bara handen. Använd rensningsverktyget för utkaströret som medföljer.

6. UNDERHÅLL

6.1 UNDERHÅLLSSHEMA

Serviceåtgärd	Frekvens	Produkttyp
Byte av motorolja	Efter två timmar och därefter var tjugonde timme	SAE 5W-30
Kontrollera drivremmar	Efter två timmar och därefter varje år
Smörja kopplingar	En gång per år	Olja 10 W
Kontrollera däcktryck	Efter 50 timmar
Kontrollera/byt ut tändstift	Efter 100 timmar	Champ. N11YC, LD F7RTC

6.2 TÄNDSTIFT

Kontrollera tändstiftet en gång per år eller efter var hundrade timmes användning av snöslungan. Rengör eller byt ut tändstiftet om elektroderna är brända. Motortillverkaren rekommenderar: LD F7RTC eller motsvarande Korrekt gnistgap: 0,7–0,8 mm

6.3 FÖRGASARE

Förgasaren är fabriksinställd. Om justering krävs ska du kontakta en auktoriserad serviceverkstad

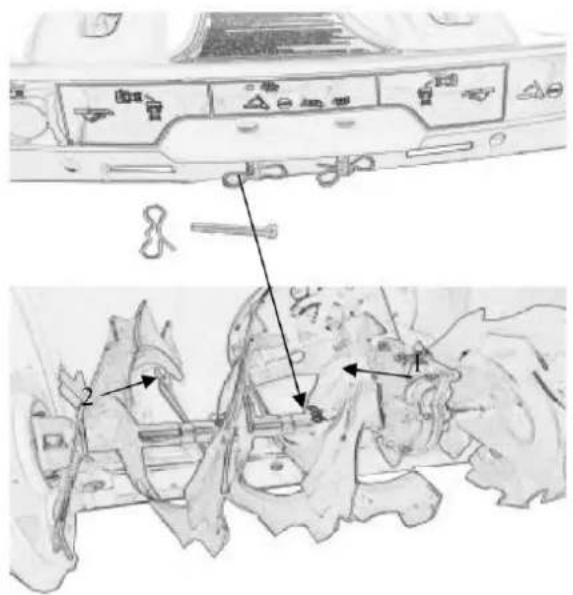

6.4 UTBYTE AV SÄKERHETSSKRUV

För att skydda snäckdrevets kåpa vid inmatningsskruven kan säkerhetsskru-ven gå sönder under användning. Extra säkerhetsskruvar 1 och stift 2 finns på snöslungans panelplatta för utbyte.

Ingen service får utföras innan:

• Motorn har stängts av.
• Tändstiftskabeln har kopplats bort från tändstiftet.

Om det i anvisningarna anges att snöslungan ska lyftas upp framtill och stödjas på inmatningshuset så måste bensintanken tömmas.

Töm bensintanken utomhus när motorn är kall. Rök inte. Töm ur bränslet i en behållare som är avsedd sin.

FELSÖKNING

Problem	Möjlig orsak	Åtgärd
Motorn startar inte.	Motorn blir flödad med bränsle.	Upprepade startförsök med full gas, choken i läget OFF.
	Vatten i bränslet eller gammalt bränsle.	Töm tanken och fyll på med nytt bränsle.
	Någon annan orsak föreligger.	Kontrollera noga startproceduren enligt den här bruksanvisningen.
Motorn är svårstartad eller går dåligt.	Tändstiftet är defekt.	Byt ut tändstiftet.
	Avluftningshålet i tanklocket blockerat.	Rensa avluftningshålet.
Inmatningsskruven roterar inte.	Frammande föremål blockerar.	Rensa blockeringen.
	Brytpinne bruten.	Byt ut brytpinnen.
	Inmatningsskruvens drivrem slirar.	Justera drivremmen och vajern.
	Inmatningsskruvens drivrem har gått av.	Byt ut drivremmen.
Inmatningsskruven stannar inte när spaken släpps upp.	Inmatningsskruvens drivrem är fel-justerad.	Justera drivremmen.
	Inmatningsskruvens styrskena är feljusterad.	Justera styrskenan.
Snöslungan drar sig åt ena sidan.	Däcktrycket är inte lika i bägge däcken.	Justera däcktrycket.
	Drivning på endast ett hjul.	Kontrollera hjullåsen.
	Slädmedarna har justerats ojämnt.	Justera skrapblad och slädmedar.
	Skrapbladet har justerats ojämnt.	Justera skrapblad och slädmedar.

1. JUSTERA SKRAPBLADET OCH SLÄDMEDARNA

Skrapbladet (1:V) och slädmedarna (1:H) blir utslitna efter långvarig användning. Justera skrapbladet (alltid ihop med slädmedarna) tills önskat avständ till marken fås. Skrapbladet och slädmedarna är vändbara och kan användas på båda sidor.

2. JUSTERA REGLAGEVAJRARNA

Om remmarna behöver bytas ut ska du kontakta distributören eller distriktsagenten. Byt inte ut dem själv.

När remmarna byts ut måste också reglagevajrarna justeras (se nedan).

1. Avlägsna tändstiftsskyddet.
2. Tryck ned spaken (1:O eller 1:N). Spaken ska ge ett visst motstånd när den trycks ned och fjädra tillbaka på plats när släpps upp.
3. Justera såsom beskrivs nedan: Lossa på låsmuttern. Skruva i justeringsstaven i önskat läge med hjälp av fingrarna. Säkra justeringsstaven genom att dra åt låsmuttern.
4. Kontrollera justeringen igen enligt läge två ovan och, om det är nödvändigt, gör nya justeringar.

FÖRVARING

Förvara aldrig snöslungan med bensin i tanken i ett slutet utrymme med dålig ventilation.

Bensinångor kan nå öppna lågor, gnistor, cigaretter osv.

Om snöslungan ska förvaras undan en längre period än 30 dagar rekommenderas att följande åtgärder vidtas:

1. Töm bensintanken.
2. Starta motorn och låt den gå tills den stannar på grund av brist på bränsle.
3. Byt motorolja om detta inte har gjorts på tre månader.
4. Ta bort tändstiftet och håll i lite motorolja (ca 30 ml) i hålet. Dra runt motorn ett par gånger. Skruva tillbaka tändstiftet.
5. Rengör hela snöslungan grundligt.
6. Smörj alla delar.
7. Inspektera snöslungan för skador. Utför de reparationer som behövs.
8. Bättra på eventuella lackskador.
9. Rost skyddar metallytorna.
10. Förvara snöslungan inomhus om det är möjligt.

OM NÅGOT GÅR SÖNDER

Auktoriserade serviceverkstäder utför reparationer och garantiservice. Använd alltid originalreservdelar.

Utför du enklare reparationer själv? Använd då alltid originalreservdelar. De passar perfekt och gör ditt arbete så mycket lättare. Reservdelar finns hos din återförsäljare och på servicecentrer. Vid beställning av reservdelar ska du uppge: Modell, inköpsår samt motorns modell och typnummer.

TEKNISKA PARAMETRAR

Produkt kod: DAR0962 (STG6562/ZLST651Q)

Motor: Loncin 6,5 hp / 4,8 kW / 196cc

2-stegs (sug / kast)

Bränsletyp Bensin

Motorolja

(5W-30 eller 5W-40) 0,61

Startmetod Elektrisk/manuell (Pull-in start / flux starter)

Max. kastlängd (cm) 10–15

Max. arbetstjocklek (cm) 50

Max. röjningsbredd (cm) 62

Halsen bredd: 61cm

Halsen höjd: 51cm

Tank storlek: 3,51

Växellåda: 6 framåt, 2 bakåt

Utkaströret: roterar 190 grader

Vikt: 88kg

Buller LWA=110dB(A), K=3 dB (A)

Vibrationsemissionsvärde - (K = 1,5 m/sek.)

+ arbetsbelysning

MILJÖVÅRD

Följa lokala anvisningar om avfallsservice med förpackning.

Gamla apparater måste lämnas till separat insamling för el-avfall.

Tilläggsuppgifter: www.serty.fi

GARANTI

Produkten har 12 månaders garanti, från inköpsdagen.

Garantin gäller alla fabrikations- och materialfel.

Importör ansvarar för korrigering av delar eller produkten om de konstateras vara felaktiga.

Kassakvitto, leveranslista, köpfaktura eller garantibevis skall uppvisas vid garantianspråk.

Returvaran skall vara komplett, försedd med redogörelse av funktionsfelet.

Garantin omfattar inte frakt- och transportskador, skador som har orsakats av normalt slitage, överbelastning eller osakkunnigt handhavande, eller indirekt skador. Garantin slutas om maskinen har öppnats, delar byts ut, reparerants eller förändrats.

Garantireparationer får endast utföras av importörens auktoriserad serviceverkstad.

Rätten till ändringar förbehålles.
