Produkttyp	Elektroniskt dörrlås med knappsats
Varumärke	EasyAccess
Modell	EasyCode V2
Mått (H x B x D)	130 x 50 x 30 mm (ungefär)
Vikt	0,2 kg (ungefär)
Strömförsörjning	4 x AA-batterier (DC 6V) eller 12V DC extern (valfritt)
Huvudfunktioner	Nyckellöst inträde med numerisk kod, användarhantering, låg batteriindikator, automatlås
Antal användare	Upp till 100 användarkoder
Kodlängd	4 till 8 siffror
Material	Zinklegering (frontpanel), ABS-plast (baksida)
Färg	Svart eller silver (beroende på variant)
Stöd dörrtjocklek	35–55 mm
Driftstemperatur	0°C till 50°C
Rengöringsinstruktioner	Torka med en torr trasa; använd inte slipande rengöringsmedel
Säkerhetsfunktioner	Anti-tittkod, utestängning efter 5 felaktiga försök, larm om tvång
Reservdelar / Reparerbarhet	Utbytbara batterier; kretskortet kan inte repareras, byt enhet
Garanti	2 år (begränsad tillverkargaranti)
Certifieringar	CE, RoHS
Kompatibla dörrtyper	Trä, metall, PVC

Vanliga frågor - EasyCode V2 EasyAccess

Hur installerar jag EasyCode V2-låset?

Installationen kräver en hålsåg för låshus och skruvar. Följ den medföljande mallen. Se till att slutblecket är korrekt inriktat. Se den medföljande manualen för steg-för-steg-instruktioner.

Hur många användarkoder kan jag ställa in?

Du kan ställa in upp till 100 olika användarkoder på EasyCode V2.

Hur byter jag batterierna?

Ta bort insidan av locket, byt ut de 4 AA-batterierna mot nya. Låset avger en pip när batterierna är svaga. Använd alkaliska batterier för bästa prestanda.

Vad händer om jag anger fel kod flera gånger?

Efter 5 felaktiga försök kommer låset att låsa ut i 1 minut. Om det försöks igen förlängs utestängningstiden. Ett inbrottslarm kan också ljuda.

Kan jag använda låset för både vänster- och högeröppnande dörrar?

Ja, EasyCode V2 är reversibel. Följ manualen för att justera låshusets orientering.

Hur återställer jag låset till fabriksinställningarna?

Hitta återställningsknappen inuti batterifacket. Tryck och håll i 5 sekunder. Alla koder raderas och låset återgår till standardinställningarna.

Knappsatsen svarar inte. Vad ska jag göra?

Kontrollera att batterierna är korrekt installerade och har tillräcklig laddning. Om den fortfarande inte svarar, ta bort batterierna i 10 sekunder och sätt tillbaka dem. Om problemet kvarstår, kontakta kundsupport.

Är låset väderbeständigt?

Låset är designat för inomhus eller skyddad utomhus användning. Det är inte vattentätt. Undvik direkt exponering för regn.

Hur lägger jag till en ny användarkod?

Gå in i programmeringsläge genom att trycka på #-knappen och ange huvudkoden. Följ sedan manualen för att lägga till en ny kod. Vanligtvis: #, huvudkod, #, sedan användarkod.

Vad gör jag om jag tappar bort huvudkoden?

Om du förlorar huvudkoden måste du fabriksåterställa låset. Detta raderar alla koder, inklusive huvudkoden. Efter återställning, använd standardhuvudkoden för att ställa in nya.

BRUKSANVISNING EasyCode V2 EasyAccess

Inläggning av kod 25

Borttag av kod 26

Tillfälligt öppet läge 26

Automatiskt låst läge 26

Skadegörelse / inbrottsfunktion 27

Öppning av låset från utsidan 27

Nollställning av låset 28

Öppning med nyckel 28

Batteribyte 28

PROBLEMLÖSNING 29

HÄR ÄR DIN KAMPANJKOD 30

Bruksanvisning för kampanjkod 31

Noteringar 35

ENG TABLE OF CONTENTS

Automatisk låst modus

- Den ger dig många bra tips och kommer att göra jobbet enklare

DETTA BEHÖVER DU FÖR MONTERINGEN:

Stjärnskruvmejsel och kraftavbitare

Använd inte skruvdragare

TIPS:

Om man bara har en ingång till bostaden skall man lägga INTE nöd-nycklarna inne i bostaden, dessa måste du ha tillgängliga.

FLER VIKTIGA TIPS

VIKTIGA TIPS

1. Easy Access låsen levereras från fabrik så att de passar både höger och vänsterhängda dörrar oavsett om de är inåt eller utåtgående. Därför kan det hända vid några tillfällen att man måsta vända slagriktningen på låshuset. Det gör man med att skruva upp de fyra små skruvarna som håller själva stolpen till låshuset. Ta av stolpen och vänd de två nedersta, regeln och utlösaren om de eventuellt pekar fel. (hakregeln skall inte vändas). Man måste också i slutet på monteringen sätta fast handtagen rätt väg på både ute och inne-delen med de två skruvarna och den medföljande skruvmejseln.
2. När man skall montera utedelen, så finns det på fyrkantspinnen 2 pilar som bägge måste peka uppåt när man trär den igenom låshuset och den sida av fyrkantspinnen som är röd skall vara upp mot toppen av låset.
3. Nödnycklarna har en något annorlunda funktion än andra nyckelsystem. För att låsa upp sätter man i nyckeln och vrider 90 grader till en av sidorna, när nyckeln står vågrätt kan man öppna dörren. För att få ut nyckeln igen så vrider man 90 grader tillbaka, då kan man dra ut den. Det är viktigt att veta var man har nödnycklarna och att dessa inte ligger i bostaden om man bara har en ingång.
4. Man måste använda den medföljande isoleringen mellan ute- och inne-del, annars kan det komma att kondensera mellan kall och varm sida och man kan få fuktskador inuti dörren och i låset.

Innan du börjar monteringen bör du kontrollera att det finns plats för låset när dörren stängs.

1. Montering

Ta ut de medföljande nycklarna och stoppa dessa i fickan innan du börjar montera låset, detta för att du inte skall glömma dessa på insidan och av misstag stänger dörren.

När du demonterat det befintliga låshuset och slutbleck, sätter du in det nya låshuset och skruva fast det med de två medföljande träskruvarna. Därefter monterar du slutblecket i karmen och skruvar fast det med 4st skruvar. Kom ihåg! kontrollera att regeln och utlösaren Är rättvända i förhållande till hängningen på dörren, se punkt 1 under tips.

Det medföljer även ett utbyggnadsbeslag på 2mm som man måste använda om avståndet mellan låshuset och slutblecket blir för stort så att hakregel inte automatiskt slår ut när dörren stängs.

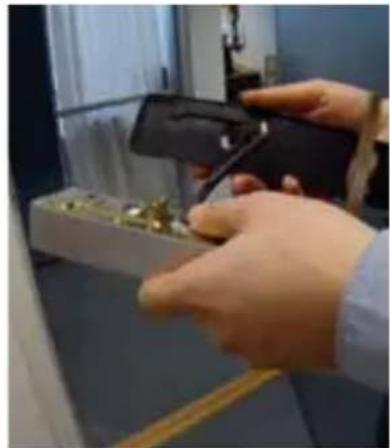

2. Utvändig enhet

Placera den medföljande gummipackningen på utedelens baksida, dessa är lite olika se så att det blir rätt packning. Trä ledningen igenom det översta hålet på dörren och fyrkantspinnen igenom det nedersta.

OBS! pilen på fyrkantspinnen och den röda markeringen måste peka uppåt, annars kommer inte låset att fungeral!

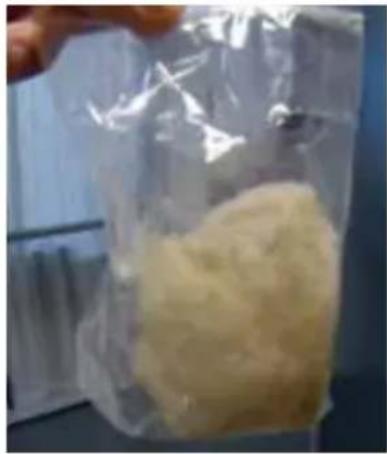

OBS! använd den medföljande isoleringen när låset monteras på ytterdörr. Fördela isoleringen mellan övre och nedre hålen för att förhindra köldbrygga.

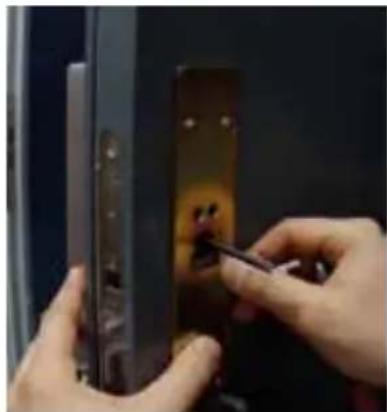

Sätt monteringsplattan med det större hålet uppåt, fyrkantspinnen skall gå igenom det lilla hålet. Monteringsplattan skruvas fast med de 4st maskinskruvarna från dörren insida igenom låshuset. Dra inte åt dessa med skruvdragare eller med för stor kraft med skruvmejsel då detta kan leda till att nödnyckelfunktionen kan bli skadad.

Skruvarna måste anpassas i längd, var noga med att ha minst 5mm längd att skruvas in, men de får heller inte vara för långa, då kan dom gå i botten.

Trä därefter på den invändiga gummipackningen och koppla ihop kabeln från utedelen i inne- delen. Se till att sätta i kontakten på rätt sätt så att det blir riktig kontakt.

Överflödig kabel träs in i hålet mot låshuset samtidigt som du trär den invändiga delen på fyrkantspinnen skjuter den helt in mot gummipackningen och dörren.

5.

Skruva därefter fast den innvendige enheten mot braketten med de 4 korta maskinskruvarna. 2st under handtaget (de två längre av de korta) och 2st genom batterihållaren. Sätt i batterierna 3st AA 1,5v alkaline vänd polerna rätt.

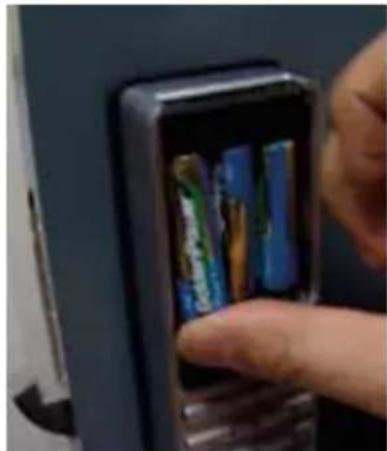

Beräknad batteritid är ca 6 – 12 månader. Sätt därefter tillbaka batterilocket och använd alkaline batterier av god kvalitet vid senare batteribyte.

6.

Välj riktning på handtagen på ute och inne-del och sätt fast dessa med 2st skruvar på baksidan av handtaget medhjälp av den medföljande skruvmejseln.

CHECKLISTA

Innan du stänger dörren kontrollera att låset fungerar normalt.

1.

Pröva nu att trycka ned det invändiga handtaget, detta skall röra sig lätt. Samtidigt som hakregel dras in, om det inte går lätt så kan låset vara snett monterat på dörren.

2.

Med att trycka in den lilla tappen (utlösaren) på låshuset skall hakregel sprätta ut. Tryck ned handtaget inne helt ned för att dra in den igen. Hakregeln skall nu vara tillbaka i låshuset.

3.

Sätt i nödnyckeln i den utvändiga enheten och vrid nyckeln ett kvarts varv. Utvändigt handtag skall nu vara i inkopplat. Vrid ett kvarts varv tillbaka för att ta ut nyckel.

4.

Stäng dörren och kolla så att hakregeln sprätter ut när dörren är stängd, handtaget måste släppas. Om den inte sprätter ut när dörren är helt stängd är avståndet för stort mellan dörr och karm, då måste man flytta ut slutblecket. Använd medföljande beslag på 2mm.

5.

Test av låset. När allt är monterat, kontrollerat och fastsatt, testar du låset med att knappa in fabrikskoden på utedelen och låset låses upp. En grön LED skall tändas och låset avger ett innan dörren kan öppnas. Fabrikskoden är 123#, man avslutar alltid med # även efter man ändrat koden till sin egen.

VIKTIGT! PROVA ALLTID LÅSET INNAN DU STÄNGER DÖRREN. För att lägga in nya användar/masterkoder, se egen manual.

EasyAccess FINGERPRINT TECHNOLOGY

PROGRAMERINGSANVISNING

TILL EASYCODE v2

Man kan lagra koder med mellan 1-9 siffror i varje kod, men man kan inte använda 6 siffror i koden.

PROGRAMERING

Låset kan ha 10 individuella koder från utsidan.

Fabrikskoden är 123#, denna raderas automatiskt när du gjort punkt A.

A.

Skapa den första masterkoden, tryck: *0 + 123 + * (grön LED blinkar)

+ ny kod +* (grön LED blinkar) + Ny kod igen + *.

Härefter skall den gröna LED blinka och du skall höra ett långt pip ljud, då har Programmeringen lyckats. Om den röda LED blinkar är Programmeringen misslyckad.

B.

Skapa den andra masterkoden, tryck: * 1 + master 1 koden + * (grön LED blinkar) + ny KOD + * (grön LED blinkar) + ny KOD igen + *.

Härefter skall den gröna LED blinka och du skall höra ett långt pip ljud, då har Programmeringen lyckats. Om den röda LED blinkar är Programmeringen misslyckad.

C.

Skapa användarkoder från nr. 2 till 9, tryck: * 2-9 + en av masterkoderna

+ * (grön LED blinkar) + ny KOD + * (grön LED blinkar) + ny KOD igen + *.

Härefter skall den gröna LED blinka och du skall höra ett långt pip ljud, då har Programmeringen lyckats. Om den röda LED blinkar är Programmeringen misslyckad.

OBS: "+" är endast en markering av nästa post, INTE en knapp du skall trycka på.

PROGRAMMERINGSVEILEDNING TIL EASYCODE v2

BORTTAGNING AV KODER

Tryck * + brukar nr som den kod du skall ta bort ligger på (2-9)+ en av masterkoderna + #.

Härefter skall den gröna LED blinka och du hör tre pip, Programmeringen lyckats. Om den röda LED blinkar är Programmeringen misslyckad.

OBS: masterkoderna kan INTE tas bort på detta sätt. Dessa kan endasttas bort med att låset nollställs.

TILLFÄLLIGT ÖPPET LÄGE

Tryck # 1 + en av masterkoderna + # ( grön LED blinkar ) + 1.

Detta aktiverar den tillfälligt öppen funktionen. När den gröna LED blinkar och du hör ett långt pip ljud, är Öppen funktionen aktiverad och användaren kan efter programmering av den koden gå in och ut genom dörren utan att använda koder. När det trycks en kod igen, låses dörren.

Önskar man att låsa yttersidan från insidan i detta läge, trycker man på Power knappen på invändig enhet. Utvändigt handtag kommer då att låsas efter ca 2 sekunder. Även om man inte är säker på om utvändigt handtag är låst eller inte, kan man fortsätta trycka på Power knappen på invändig enhet då den kommer att låsa upp i två sekunder innan den låses igen.

Obs! att efter att ha ställt låset i tillfälligt öppen funktionen måste man knappa kod för att låset skall aktiveras igen.

Automatisk låst läge

Tryck # 1 + en av masterkoderna + # (grön LED blinkar) + 0.

Detta sätter låset tillbaka till automatisk låsning. När den gröna LED blinkar och du hör ett längt pip-ljud, är låset åter i automatiskt låst läge och användaren kan härefter inte öppna dörren utan att använda koder. Man måste komma ihåg att slå in kod för att avaktivera utvändigt handtag efter att låset varit i tillfälligt öppet läge, därefter kommer låset att låsa sig automatiskt igen.

Låset är, vid köp, satt i automatisk låst läge.

PROGRAMMERINGSVEILEDNING TIL EASYCODE v2

ANTI SKADEGÖRELSE/INBROTTSFUNKTION

Tryck # 2 + en av masterkoderna + # (grön LED blinkar)

+ 1 för att aktivera funktionen. När den gröna LED blinkar och

du hör ett långt pip-ljud, är funktionen aktiverad.

Tryck # 2 + en av masterkoderna + # (grön LED blinkar) + 0 för att avaktivera funktionen. När den grön LED blinkar igen är funktionen avaktiverad.

OBS: denna funktion träder i kraft om det trycks in fel kod 5 gånger efter varann. Och låset kommer att vara blockerat i 5 minuter och kommer inte att kunna användas under denna period.

ÖPPNING AV LÅSET FRÅN UTSIDAN

Öppna låset med nyckel är endast tänkt som en nödåtgärd och inte tänkt som en funktion som används dagligen. Sätt nyckeln i låset, vrid 90 grader och låset är öppet.

Viktigt!: om låset öppnas med nyckel, skall den också låsas med nyckel innan den fungerar elektroniskt.

BATTERIBYTE

När spänningen är lägre än 3.3 V, kommer låset sända ut ett alarm som betyder att batterierna måste bytas. Det hörs 8 pip och den röda lampan blinkar.

PROBLEML∅SING

PROBLEMLÖSNING

Problem 1:

Låset öppnar inte efter att rätt kod är tryckt.

Möjlig orsak:

• Saknar ström, ett av batterierna kan ha kortslutits. Byt batterier.
• Kopplingen fungerar inte, kontrollera ledning mellan ute och innedel.
  • Elektronik fel, kontakta Easy Access AS.
• Fyrkantspinnen är inte rätt monterad, denne har två pilar på sig som måste peka upp.

Problem 2:

Handtaget går tungt

Möjlig orsak:

• Om ute- och inne-delen inte sitter helt mittemot varandra kan man uppleva nyckel inte går att vrida eller att handtaget går tungt.
  Skruva av innerdelen och lossa lite på de fyra skruvarna som håller monteringsplattan mot ytterdelen. Justera ytterdelen och dra åt skruvarna igen.
  De skall inte dras åt för hårt. Montera därefter inne-delen och testa.

Se även FAQ på www.fingeravtrykk.no.

HÄR ÄR DIN KAMPANJEKOD

Kampanjkoden ger dig fri registrering att automatiskt generera koder och de första 10 koder gratis.

Se baksidan för mer info.

Ladda ned appen på

eller i

eller sök efter EasyAccess.

Din kod:

3298-4331

EasyAccess FINGERPRINT TECHNOLOGY easyaccess.no

Detta lås har inbyggd Autogenererings-funktion som gör att man via mobil App eller PC kan skapa engångs- eller flergångskoder till dörren. Direkt via Appen kan mansända koden man generar t.ex. till hantverkaren, som fungerar antingen en gång eller så gör man en kod som fungerar fram ills att nästa flergångskod blir inknappad.

Denna autogenering av koder har inget att göra med de 10 koder som man kan programmera direkt på låset och det är helt frivilligt om du vill använda detta. De tio koderna är naturligtvis gratis och kan ändras så många gånger som du vill direkt pålåset. Kampanjkod ger gratis registrering och de första 10 koder är gratis så man kan prova systemet. Info priserna för vidare användning kan hittas på www.fingeravtrykk.com.

Hur fungerar det? Det kan jämföras med BankID-chip, man synkroniserar låset mot vårt system genom att ange huvudkoden och en 12-siffrig kod som du får från datasystemet, detta gör det möjligt att generera 6 siffriga koder på låset utan låset är anslutet till WiFi eller SIM-kort. Det är 100% säkert och ger några ytterligare alternativ när nän t.ex. måste komma in i din bostad, då är det lätt att skapa och skicka en engångskod via Appen på SMS till den som behöver komma in. Perfekt även om du hyr ut en lägenhet eller fritidshus.

BRUKSANVISNING:

1. Ladda ned Appen
2. Registrera användare
3. Knappa in bifogad kampanjkod
4. Registrera ett lås och be om synkroniseringskod.
5. Knappa in ** masterkoden du har gjort * de sex första siffrorna i synk. koden * de sex nästa siffrorna från synk. koden *. Då skall man höra ett långt pip ochlåset är synkroniserat. Kom ihåg att

vänta för länge mellan knapptryckningarna, då kan man loggas ut ur programmeringen.

1. prova med att skapa en ny engångskod, testa den på dörren och du kommer at se att den öppnas. Prova samma kod igen och du kommer att se att dörren inte går att öppna.
