Produkttype	Elektronisk tastaturdørlås
Merke	EasyAccess
Modell	EasyCode V2
Mål (H x B x D)	130 x 50 x 30 mm (ca.)
Vekt	0,2 kg (ca.)
Strømforsyning	4 x AA-batterier (DC 6V) eller 12V DC ekstern (valgfritt)
Hovedfunksjoner	Nøkkelfri inngang med numerisk kode, brukeradministrasjon, lavt batteri-indikator, autolås
Antall brukere	Opptil 100 brukerkoder
Kodelengde	4 til 8 sifre
Materiale	Sinklegering (frontpanel), ABS-plast (bakside)
Farge	Svart eller sølv (avhengig av variant)
Støttet dørtykkelse	35–55 mm
Driftstemperatur	0°C til 50°C
Rengjøringsinstruksjoner	Tørk med en tørr klut; ikke bruk slipende rengjøringsmidler
Sikkerhetsfunksjoner	Anti-kikk-kode, utestenging etter 5 feil forsøk, alarm ved tvangsåpning
Reservedeler / reparerbarhet	Utskiftbare batterier; kretskort ikke reparerbart, bytt enhet
Garanti	2 år (produsentens begrensede)
Sertifiseringer	CE, RoHS
Kompatible dørtyper	Tre, metall, PVC

Ofte stilte spørsmål - EasyCode V2 EasyAccess

Hvordan installerer jeg EasyCode V2-låsen?

Installasjon krever et hullbor for låskassen og skruer. Følg den medfølgende malen. Sørg for at sluttstykket er riktig justert. Se den medfølgende håndboken for trinnvise instruksjoner.

Hvor mange brukerkoder kan jeg sette?

Du kan sette opptil 100 forskjellige brukerkoder på EasyCode V2.

Hvordan bytter jeg batteriene?

Fjern innerdekselet, bytt de 4 AA-batteriene med nye. Låsen vil pipe når batteriene er lave. Bruk alkaliske batterier for best ytelse.

Hva skjer hvis jeg taster inn feil kode flere ganger?

Etter 5 feil forsøk vil låsen låse seg ute i 1 minutt. Hvis det prøves igjen, forlenges utestengelsestiden. En alarm for tvangsinnbrudd kan også lyde.

Kan jeg bruke låsen for både venstre- og høyresvingende dører?

Ja, EasyCode V2 er reversibel. Følg håndboken for å justere låskassens orientering.

Hvordan tilbakestiller jeg låsen til fabrikkinnstillinger?

Finn tilbakestillingsknappen inne i batterirommet. Trykk og hold i 5 sekunder. Alle koder slettes, og låsen går tilbake til standardinnstillinger.

Tastaturet reagerer ikke. Hva bør jeg gjøre?

Sjekk om batteriene er riktig installert og har tilstrekkelig ladning. Hvis det fortsatt ikke reagerer, fjern batteriene i 10 sekunder, og sett dem inn igjen. Hvis problemet vedvarer, kontakt kundestøtte.

Er låsen værbestandig?

Låsen er designet for innendørs eller skjermet utendørs bruk. Den er ikke vanntett. Unngå direkte utsettelse for regn.

Hvordan legger jeg til en ny brukerkode?

Gå inn i programmeringsmodus ved å trykke på #-knappen og taste inn hovedkoden. Følg deretter håndboken for å legge til en ny kode. Vanligvis: #, hovedkode, #, deretter brukerkode.

Hva gjør jeg hvis jeg mister hovedkoden?

Hvis du mister hovedkoden, må du tilbakestille låsen til fabrikkinnstillinger. Dette vil slette alle koder, inkludert hovedkoden. Etter tilbakestilling, bruk standard hovedkode for å sette nye.

BRUKSANVISNING EasyCode V2 EasyAccess

Innlegging av kode....11

Sletting av koder 12

Midlertidig åpen modus (MÅM)....12

Automatisk låst modus....12

Anti hærverks/innbruddsfunksjon.... 13

Åpning av låsen fra yttersiden....13

Nullstilling av låsen 14

Åpning av låsen med nøkler....14

Batteriskift 14

PROBLEML∅SING 15

HER ER DIN KAMPANJEKODE 16

Bruksanvisning for kampanjekoden.... 17

Notater 35

For å gi deg de beste forutsetninger har vi blant annet laget denne monterings veiledningen.

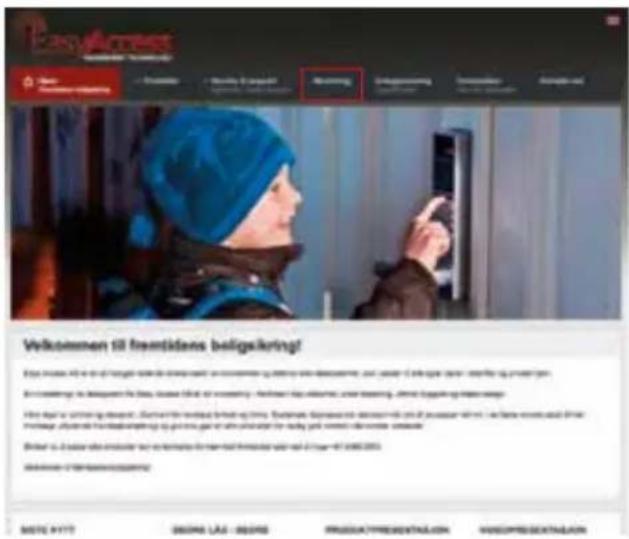

Du kan få tips og hjelp med din montering ved å se vår monterings-video av dette produktet. Videoen finner man på www.fingeravtrykk.no, klikk på fanen «Montering» og se video. Der finner man også en video av hvordan du legger inn fingeravtrykk om man har kjøpt den modellen.

DETTE TRENGER DU FOR MONTERINGEN:

Skrutrekker (stjerne) og avbiter.

Ikke bruk batteridrill.

TIPS:

1. Easy Access låsene kommer fra fabrikk slik at de kan passe til dører som slår mot høyre og mot venstre uavhengig om de slår inn eller ut. Derfor må man i noen tilfeller vende slagretning på låsekassen. Det gjør man ved å skrue av de fire små skruene som holder selve stolpen til låsekassen. Ta av stolpen og vend de to nederste tappene som eventuelt peker feil. (hakereilen skal ikke vendes). Man må også til slutt i monteringen sette på håndtaket riktig vei på både ute og innedel ved å benytte de to festeskruene og den medfølgende skrutrekkeren.
2. Når man skal sette ytterdelen på, har firkantpinnen to piler som begge må peke opp når man trer den gjennom låsekassen og den siden av firkantpinnen som er rød skal være opp mot toppen av låsen.
3. Nødnøklene har en litt annerledes virkemåte enn andre nøkkelsystemer. For å låse opp setter man nøkkelen i og vrir 90 grader til en av sidene, når nøkkelen så står vannrett kan man åpne døren. For å få nøkkelen ut igjen vrir man 90 grader tilbake, da kan man trekke den ut igjen. Det er viktig å ha god kontroll på hvor nødnøklene befinner seg og de kan ikke ligge inne i boligen om man kun har èn inngang.
4. Man må bruke medfølgende isolasjon mellom ute- og innedel, ellers vil det kunne kondensere mellom kald/ varm side og man kan få fuktskader inne i døren og i låsen, da vil garantien bortfalle.
5. Låsekassen kan vendes hvis din dør går innover. Skru ut de 4 skruene i front, ta av stolpen, og vend de to tappene slik at de vender riktig vei.

MONTERINGSVEILEDNING

Innen du begynner å montere bør du sikre at det er plass til låsen när døren lukkes.

1. Montering

Ta ut vedlagte nøkler og putt disse i lommen før du monterer låsen, dette for at du ikke skal glemme å sette batteri i når du er ferdig med å montere og deretter lukke døren.

Når du har demontert den eksisterende låsekassen m.m setter du inn den nye som ligger vedlagt i esken. Skru denne fast med de to medfølgende treskruene, deretter monterer du det medfølgende sluttstykke i karmen med 4 skruer. Husk å påse at fallen og utløseren på låsekassen peker rett vei i forhold til hvordan hengslet døren er, se punkt 1 på side 7.

Det medfølger også et utbyggingsbeslag på 2mm som man må benytte om avstanden mellom låsekasse og sluttstykke blir for stor slik at låsekassens hakereile ikke automatisk slår ut när døren lukkes.

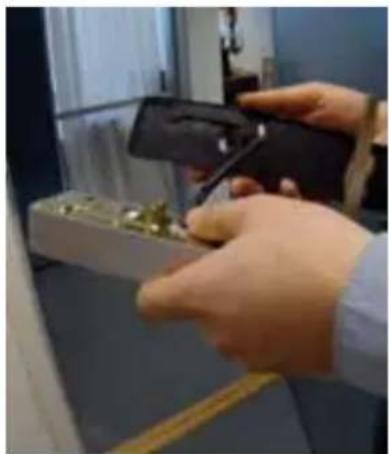

2. Utvendig enhet

Plasser den medfølgende gummipakningen på låsenes utvendige bakside, det er forskjell på pakningene så sørg for å benytte riktig. Tre ledningen igjennom øverste hull på døren og firkantpinnen gjennom det nederste.

MERK! Pilen på firkantpinnen MÅ peke opp og rødt merke skal være opp mot toppen av låsen, ellers vil ikke låsen virke!

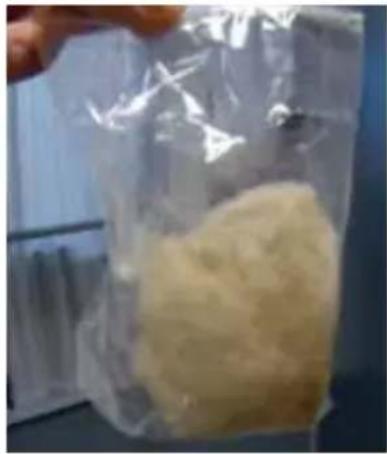

MERK! Benytt medfølgende isolasjon når låsen monteres på ytterdør. Fordel isolasjonen oppe og nede for å forhindre kuldebro.

Sett på den medfølgende brakett riktig vei. Denne skrues fast til den utvendige enheten med de 4 medfølgende maskinskruene fra dørens bakside gjennom låsekassen. Ikke stram disse skruene med drill eller med for stor kraft på skrutrekkeren da dette kan føre til at nødnøkkel funksjon kan bli skadet.

Skruene må tilpasses/kappes i lengde (bruk avbiter), sørg for å ha minimum 0,5 cm lengde å skru inn, men de kan heller ikke være for lange da de butter I bunnen av gjengene.

4.

Tre deretter på den innvendige gummipakningen og koble sammen ledningene mellom den innvendige og den utvendige enheten. Sørg for at de er vent riktig og at alle ben på stikker forbindes riktig i motparten.

Oveskytende ledning dyttes forsiktig inn i hullet mot låsekassen samtidig som du trer den innvendige enheten på firkantpinnen og skyver denne helt inn mot pakningen og døren.

5.

Skru deretter fast innedelen til braketten med de 4 korte medfølgende maskinskruene. 2 under håndtaket (de to lengste av de korte), og de 2 korteste gjennom batteriholderen på hver sin side øverst. Sett i batteriene 3 stk AA 1,5V alkaline, husk å vende «+» og «-» polene riktig.

Forventet levetid er ca 6 - 12 mnd. Sett deretter på batteridekselet og benytt alkaline batterier av god kvalitet ved senere batteribytte.

6.

Velg retning på håndtakene til ute og innedel og sett disse på, de festes med to skruer på baksiden av håndtaket ved hjelp av den medfølgende skrutrekkeren.

Før du lukker døren, sjekk at låsen oppfører seg normalt.

1.

Prøv nå og beveg det innvendige håndtaket nedover, dette skal bevege seg lett, samtidig som den store tappen på låsekassen dras inn. Hvis ikke denne beveger seg lett kan det være at låsen er montert skevt på døren.

Ved å trykke inn den minste tappen på låsekassen skal hakereilen sprette ut. Trykk håndtaket helt ned for å trekke denne inn igjen, og slipp. Hakereilen skal nå være trekt tilbake i låsekassen.

3.

Sett i nødnøkkelen i den utvendige enheten og vri nøkkelen en kvart omdreining. Utvendig håndtak skal nå være i inngrep. Vri en kvart omdreining tilbake for å ta ut nøkkelen.

4.

Testing av låsen. Når alt er montert, kontrollert og festet, tester du låsen ved å taste inn fabrikkoden på yttterdelen og låsen låses opp. En grønn LED skal tennes og låsen avgir et «PIP» før døren kan åpnes. Fabrikkoden er fra fabrikk satt til 123 # , man avslutter alltid med # også etter at man har endret koden til sin egen.

VIKTIG! PR∅V ALLTID LÅSEN F∅R DU LUKKER D∅REN.

For å legge inn nye brukerer/masterkoder, se egen manual.

EasyAccess FINGERPRINT TECHNOLOGY

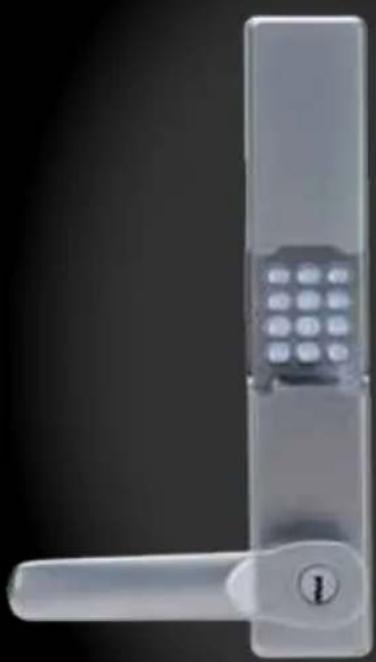

PROGRAMMERINGSVEILEDNING TIL EASYCODE v2

Monteringsvideo kan sees på www.fingeravtrykk.no 6 sifret kode kan ikke benyttes på EasyCode. Autogenerering, 1-5 og 7-10 sifere kan benyttes

INNLEGGING AV KODER

Låsen kan ha 10 individuelle koder fra yttersiden. Alle sifre fra 0 til 9 kan benyttes og koden kan inneholde fra 1 til 10 sifre. Fabrikkoden er 123#

A.

Opprett den første masterkode, trykk: *0 + 123 + * (grønn LED blinker) + ny pinkode +* (grønn LED blinker) + Ny pinkode igjen + *.

Opprett brukerkoder fra nr. 2 til 9, trykk: * 2-9 + en av masterkodene + * (grønn LED blinker) + ny PINKODE + * (grønn LED blinker) + ny PINKODE igjen + *.

Endre til: Trykk * + brukernumeret (2-9) på den koden som skal slettes + en av masterkodene + #.

Heretter skal den grønne LED blinke og du hører tre pip, da er inntastingen vellykket. Hvis den røde LED blinker er inntastingen mislykket.

Bemerk: masterkodene kan IKKE slettes på denne måten. Disse kan kun slettes ved at låsen nullstilles.

MIDLERTIDIG ÅPEN MODUS (MÅM)

Trykk # 1 + en av masterkodene + # (grønn LED blinker) + 1.

Dette aktiverer den midlertidige konstant åpen funksjonen (TUM). Når den grønne LED blinker og du hører en lang pipelyd, er MÅM funksjonen aktivert og brukeren kan etter inntasting av en kode gå inn og ut av døren uten bruk av koder. Når det tastes en kode igjen, låses døren.

∅nsker man å låse yttersiden fra innersiden i denne modusen, trykker man på power knappen på innvendig enhet. Utvendig håndtak vil da låses etter ca 2 sekunder. Selv om man ikke er sikker på om utvendig håndtak er låst eller ikke, kan man fortsatt trykke på power knappen på innvendig enhet fordi den da vil låse opp i to sekunder før den igjen låses. Merk at etter å ha stilt låsen i MÅM må man taste kode første gang for at låsen skal gå i inngrep.

Trykk # 1 + en av masterkodene + # (grønn LED blinker) + 0.

Dette setter låsen tilbake til automatisk låsning. Når den grønne LED blinker og du hører en lang pipelyd, er låsen tilbake i automatisk låsningstilstand og bruker kan heretter ikke åpner døren uten bruk av koder. Man må huske og taste kode for å deaktivere utvendig håndtak etter at låsen har vært i MÅM, deretter vil låsen starte å låse seg automatisk igjen.

Låsen er, ved kjøp, satt i automatisk låst modus.

PROGRAMMERINGSVEILEDNING TIL EASYCODE v2

ANTI HÆRVERKS/INNBRUDDSFUNKSJON

Trykk # 2 + en av masterkodene + # (grønn LED blinker)

+ 1 for å aktivere funksjonen. Når den grønne LED blinker igjen og du hører en lang pipelyd, er funksjonen aktivert.

Trykk # 2 + en av masterkodene + # (grønn LED blinker) + 0 for å deaktivere funksjonen. Når den grønne LED blinker igjen er funksjonen deaktivert.

Bemerk: denne funksjonen trer i kraft hvis det tastes inn feil kode 5 ganger etter hverandre. Deretter vil låsen være blokkert i 5 minutter og vil ikke kunne benyttes i denne perioden.

ÅPNING AV LÅSEN FRA YTTERSIDEN

Når skyvedeksel åpnes kommer der automatisk lys i tastaturet, tast en gyldig kode og avslutt med #. Da blinker lampen grønt og du hører at motoren setter håndtaket i inngrep. Ta så ned håndtaket og åpne døren.

Aktivere/deaktivere funksjon for å kunne låse opp utvendig håndtak ved å trykke og holde inne innvendig power knapp i ca 2 sekuder.

Merk: Når denne funksjonen ikke er aktivert vil innvendig knapp kun ha en funksjon og det er å låse utvendig håndtak når MÅM er valgt og det utvendige håndtaket er i inngrep. Når denne funksjonen er aktiv trykker man og holder inne innvendig powerknapp 2 sekunder for å låse opp utvendig håndtak.

Aktivere: Tast # + 6 + Admin kode + # + 1

Eksempel. Hvis admin kode er 2233 skal man taste # + 6 + 2233 + # + 1.

Deaktivere: Tast # + 6 + Admin kode + # + 0

Eksempel. Hvis admin kode er 2233 skal man taste # + 6 + 2233+ # + 0.

PROGRAMMERINGSVEILEDNING TIL EASYCODE v2

Aktivere/deaktivere Rød LED blinking på innvendig enhet hvis MÅM er valgt og det utvendige håndtaket er i inngrep/opplåst.

Merk : Denne funksjonen gir deg status på om det utvendige håndtaket er i inngrep/dør låst eller ulåst. Blinker det rødt ca hvert 3 sekund så er utvendig håndtak i inngrep/låst opp. For å låse trykker man da bare en gang på innvendig powerknapp. Denne funksjonen trekker litt strøm fra batteriene slik at man må regne med å bytte litt oftere enn med denne funksjonen deaktivert. Merk : Når du har endret denne innstillingen på låsen så må man taste Admin kode

Deaktivere: Tast # + 7 + Admin kode + # + 0 Eksempel. Hvis admin kode er 2233 skal man taste # + 7 + 2233 + # + 0.

Aktivere: Tast # + 7 + Admin kode + # + 1 Eksempel. Hvis admin kode er 2233 skal man taste # + 7 + 2233 + # + 1.

Nullstilling av låsen kan kun gjøres av autoriserte montører. Kontakt din forhandler eller Easy Access AS.

ÅPNING AV LÅSEN MED N∅KLER

ÅPNING AV LÅSEN MED N∅KLER MÅ KUN BENYTTE SOM EN N∅DN∅KKEL FUNKSJON OG ER IKKE GODKJENT FOR DAGLIG BRUK.

Sett i nøkkelen drei 90 grader slik at nøkkel står vannrett. Da er det utvendige håndtaket i inngrep og man kan åpne døren. Vri nøkkel 90 grader tilbake samme vei og ta den ut.

Viktig!: hvis låsen åpnes med nøkkel, skal den også låses igjen med nøkkel før den fungerer elektronisk.

BATTERISKIFT

Når spenningen er lavere enn 3.3 V, vil låsen begynne å sende ut en alarm som betyr at batteriene må skiftes. Du vil høre 8 pip og se den røde lampen blinke.

PROBLEML∅SING

PROBLEML∅SING

Problem 1:

Låsen åpner ikke ordentlig etter at riktig pinkode er tastet.

Mulig årsak:

• Mangler strøm, et av batteriene kan ha kortsluttet.
• Koblingen virker ikke, sjekk ledning mellom ute og innedel.
  • Elektronikkfeil, kontakt Easy Access AS.
• Firkantpalen er ikke montert riktig, denne har to piler på seg som må peke opp.

Problem 2:

Håndtaket går tungt

Mulig årsak:

- Om ute- og innedelen ikke sitter helt rett ovenfor hverandre kan man oppleve at nøkkelfunksjon ikke lar seg vri rundt eller at håndtaket går tungt. Skrue av innerdel igjen og løsne litt på de fire skruene som holder braketten sammen med ytterdelen. Juster ytterdelen og stram skruene forsiktig igjen. De skal ikke strammes for hardt. monter deretter på igjen innerdelen og test.

HER ER DIN KAMPANJEKODE

Kampanjekoden gir deg gratis registrering til autogenerering av koder og de 10 første koder gratis.

Se baksiden for mer info.

Last ned app på

ANDROID APP ON

Google play

eller i

ved å søke etter EasyAccess.

Din kode:

3298-4331

EasyAccess FINGERPRINT TECHNOLOGY

easyaccess.no

Denne lås har innebygd en Autogenererings-funksjon som gjør at man via mobil App eller PC kan lage engang- eller fleregangskoder til døren. Direkte via App kan man sende koden man generer til f.eks. håndtverkeren, enten virker denne kun en gang eller så kan man lage en kode som virker frem til neste fleregangskode blir tastet inn på låsen.

Denne autogenereringen av koder har ingen ting med de 10 koder man kan programere direkte på låsen å gjøre og det er helt valgfritt om man vil benytte dette. De ti kodene på låsen er selvsagt gratis og kan skiftes så mange ganger man ønsker direkte på låsen. Kampanjekoden gir deg gratis registrering og de 10 første koder gratis slik at man kan prøve ut systemet. Info om priser for videre bruk finner man på www.finger-avtrykk.no

Hvordan virker det? Det kan sammenlignes med bank id brikken, man synkroniserer låsen opp mot vårt system ved å taste inn masterkoden og en 12 sifret kode man får fra datasystemt, dette gjør at man kan generere 6 sifrede koder på låsen uten at låsen er koblet til WIFI eller GMS. Det er 100% trygt og gir deg noen ekstra muligheter när noen fks må inn å hente noe i din bolig, da er det enkelt å lage og sende en engangskode via App på SMS til den soom skal inn. Perfekt også om man leier ut en leilighet eller feriebolig.

BRUKSANVISNING:

1. Last ned App
2. Registrere bruker
3. Taste inn vedlagt kampanjekode (på forsiden av dette arket)

4. Registrere en lås og be om synkroniseringskode.

5. Tast inn ** masterkoden du har laget * seks første siffer i synk.koden *
   De seks neste siffer fra synk. koden *. Da skal man høre et langt pip og låsen din er synkronisert. Husk å ikke vente for lenge mellom hver gang man taster, da kan man dette ut av programering.

6. Test ved å lage ny engangskode, prøv denne på døren og du vil se at den åpnes. Prøv samme kode igjen og du vil se at den ikke åpner.

EasyAccess

FINGERPRINT TECHNOLOGY

MONTERINGSANVISNING

Når skyvedeksel åpnes kommer der automatisk lys i tastaturet, tast en gyldig kode og avslutt med #. Da blinker lampen grønt og du hører at motoren setter håndtaket i inngrep. Ta så ned håndtaket og åpne døren.

Aktivere/deaktivere funksjon for å kunne låse opp utvendig håndtak ved å trykke og holde inne innvendig power knapp i ca 2 sekuder.

Merk: Når denne funksjonen ikke er aktivert vil innvendig knapp kun ha en funksjon og det er å låse utvendig håndtak når MÅM er valgt og det utvendige håndtaket er i inngrep. Når denne funksjonen er aktiv trykker man og holder inne innvendig powerknapp 2 sekunder for å låse opp utvendig håndtak.

Aktivere: Tast # + 6 + Admin kode + # + 1

Eksempel. Hvis admin kode er 2233 skal man taste # + 6 + 2233 + # + 1.

Deaktivere: Tast # + 6 + Admin kode + # + 0

Eksempel. Hvis admin kode er 2233 skal man taste # + 6 + 2233+ # + 0.

PROGRAMMERINGSVEILEDNING TIL EASYCODE v2

Aktivere/deaktivere Rød LED blinking på innvendig enhet hvis MÅM er valgt og det utvendige håndtaket er i inngrep/opplåst.

Merk : Denne funksjonen gir deg status på om det utvendige håndtaket er i inngrep/dør låst eller ulåst. Blinker det rødt ca hvert 3 sekund så er utvendig håndtak i inngrep/låst opp. For å låse trykker man da bare en gang på innvendig powerknapp . Denne funksjonen trekker litt strøm fra batteriene slik at man må regne med å bytte litt oftere enn med denne funksjonen deaktivert. Merk : Når du har endret denne innstillingen på låsen så må man taste Admin kode

Deaktivere: Tast # + 7 + Admin kode + # + 0 Eksempel. Hvis admin kode er 2233 skal man taste # + 7 + 2233 + # + 0.

Aktivere: Tast # + 7 + Admin kode + # + 1 Eksempel. Hvis admin kode er 2233 skal man taste # + 7 + 2233 + # + 1.
