TRAVELMATE P653-M - Bärbar dator ACER - Gratis bruksanvisning och manual

Produkttyp	Professionell bärbar dator
Varumärke	Acer
Modell	TravelMate P653-M
Mått (ungefär)	338 x 245 x 31 mm
Vikt (ungefär)	2,2 kg
Strömförsörjning	Nätadapter 19 V, litiumjonbatteri
Processor	Intel Core i3 / i5 / i7 (beroende på konfiguration)
RAM-minne	4 till 8 GB DDR3
Lagring	Hårddisk 320 till 500 GB
Skärm	15,6 tum, variabel upplösning
Inbyggd webbkamera	Ja, med ljusindikator
Fingeravtrycksläsare	Ja, för Acer ProShield
Nätverksanslutning	Gigabit Ethernet, Wi-Fi, Bluetooth (beroende på konfiguration)
Expansionsportar	USB 2.0/3.0, eSATA, HDMI, VGA, ExpressCard/34, SmartCard
Optisk enhet	Ja, DVD/CD
Tangentbord	Styrplatta med knappar, speciella Fn-tangenter
Underhåll och rengöring	Rengör med en mjuk, luddfri trasa, undvik vätskor
Säkerhet	Kensington-låsplats, fingeravtrycksläsare
Reservdelar och reparerbarhet	Batteri, hårddisk, minne åtkomliga; nätadapter finns
Driftstemperatur	5°C till 35°C
Driftsfuktighet	20% till 80% (utan kondensation)

Vanliga frågor - TRAVELMATE P653-M ACER

Hur registrerar jag min Acer TravelMate P653-M-produkt?

För att registrera din produkt, gå till www.acer.com, välj ditt land, klicka på REGISTRERA DIN PRODUKT och följ instruktionerna. Du kan också registrera dig under installationen via ikonen Registrering på skrivbordet.

Var hittar jag tillbehör till min TravelMate P653-M?

Acer-tillbehör finns i webbutiken store.acer.com. Observera att denna butik ännu inte är tillgänglig i alla länder. Kontrollera regelbundet för att se när den blir tillgänglig.

Hur får jag tillgång till den fullständiga användarhandboken?

Från Windows, skriv »användning« i Start-menyn, klicka sedan på Acer användarhandbok. Där hittar du detaljerad information om återställning, felsökning och garanti.

Vad gör jag om skärmen förblir svart?

Tryck på valfri tangent på tangentbordet: funktionen Svart skärm (Fn+F6) stänger av bakgrundsbelysningen för att spara energi. Om det inte fungerar, kontrollera strömförsörjning och ljusstyrka (Fn+F9/F10).

Hur aktiverar eller avaktiverar jag styrplattan (touchpad)?

Använd tangentkombinationen Fn + F7. Motsvarande ikon (en överkorsad styrplatta) visas på skärmen för att bekräfta ändringen.

Kan jag använda en eSATA-enhet?

Ja, USB/eSATA-porten (nr 4 vänster vy) accepterar eSATA-enheter. Observera att om du ansluter en eSATA-enhet kommer du att ha tre USB-portar tillgängliga.

Hur matar jag ut en skiva ur den optiska enheten utan att starta datorn?

Sätt in ett uträtat gem i nödutmatningshålet bredvid utmatningsknappen (höger vy). Det fungerar även när datorn är avstängd.

Vad betyder batteriindikatorn orange eller blå?

Indikatorn är orange när batteriet laddas. Den blir blå när batteriet är fulladdat och datorn är ansluten till nätström.

Hur låser jag fysiskt min dator?

Använd Kensington-låsplatsen på höger sida. Linda kabeln runt ett fast objekt, sätt in låset i skåran och vrid nyckeln.

Kan jag själv byta batteri eller hårddisk?

Ja, batteriet är åtkomligt via en frigöringsspärr underifrån. Hårddisken är fastskruvad i sin plats. För RAM-minnet, öppna minnesfacket. Se handboken för detaljerade procedurer.

BRUKSANVISNING TRAVELMATE P653-M ACER

När du har satt upp datamaskinen som visas på affischen, låt oss ta en rundtur i din nya Acer-bärbara dator.

Vy ovanifrån

Vi rekommenderar att du registrerar produkten redan första gången du använder den. På så sätt får du bland annat tillgång till följande förmåner:

Snabbare service från vår specialutbildade kundtjänstpersonal. - Medlemskap i Acer-gemenskapen: kampanjerbjudanden och möjlighet att delta i kundundersökningar. Senaste nytt från Acer.

Registrera dig redan nu - flera andra förmåner väntar!

Så här registrerar du dig

För att registrera din Acer-produkt, besök www.acer.com. Välj ditt land och klicka på PRODUKTREGISTRERING och följ de enkla instruktionerna.

Du kommer också att uppmanas att registrera produkten under installationen, eller så kan du dubbelklicka på registreringsikonen på skrivbordet.

När vi har mottagit produktregistreringen skickar vi en bekräftelse till dig via e-post. E-postmeddelandet innehåller viktiga uppgifter som du bör förvara på en säker plats.

Vi är glada att kunna meddela att Acers garantiförlängningsprogram och tillbehör för bärbara datorer finns tillgängliga online. Kom och besök vår webbshop och hitta det du behöver på store.acer.com.

Vår Acer-butik sprids sig successivt men kanske inte finns tillgänglig i vissa regioner. Kontrollera regelbundet för att se när den blir tillgänglig i ditt hemland.

Modellnummer:

Serienummer:

Inköpsdatum:

Inköpsställe:

Först och främst

Vi vill tacka för att du valde en bärbar Acer-dator för att uppfylla dina behov av mobil databehandling.

Dina guider

För att hjälpa dig använda din bärbara Acer-dator har vi skapat ett antal bruksanvisningar:

I instruktionsfoldern beskriver vi hur du kommer igång med installationen av datorn.

I Snabbguide får du en introduktion till grundläggande funktioner och detaljer i datorn.

Om du vill ha mer information om hur datorn kan göra dig mer produktiv, se användarhandboken. Användarhandboken innehåller användbar information om din nya dator. Den tar upp grundläggande teman som användning av tangentbord, ljud osv.

Den användarguiden innehåller detaljerad information om ämnen som systemverktyg, återhämtning av data, utökningsmöjligheter och felsökning. Dessutom innehåller den garantiinformation samt allmänna föreskrifter och säkerhetsmeddelanden angående den bärbara datorn.

Följ de här anvisningarna för att visa den:

1 Ange "Användare" i Start. 2 Klicka på Acer användarhandbok.

Beskrivning av din bärbara Acer-dator

När du har installerat datorn enligt illustrationen i instruktionsfoldern vill vi beskriva din nya bärbara Acer-dator.

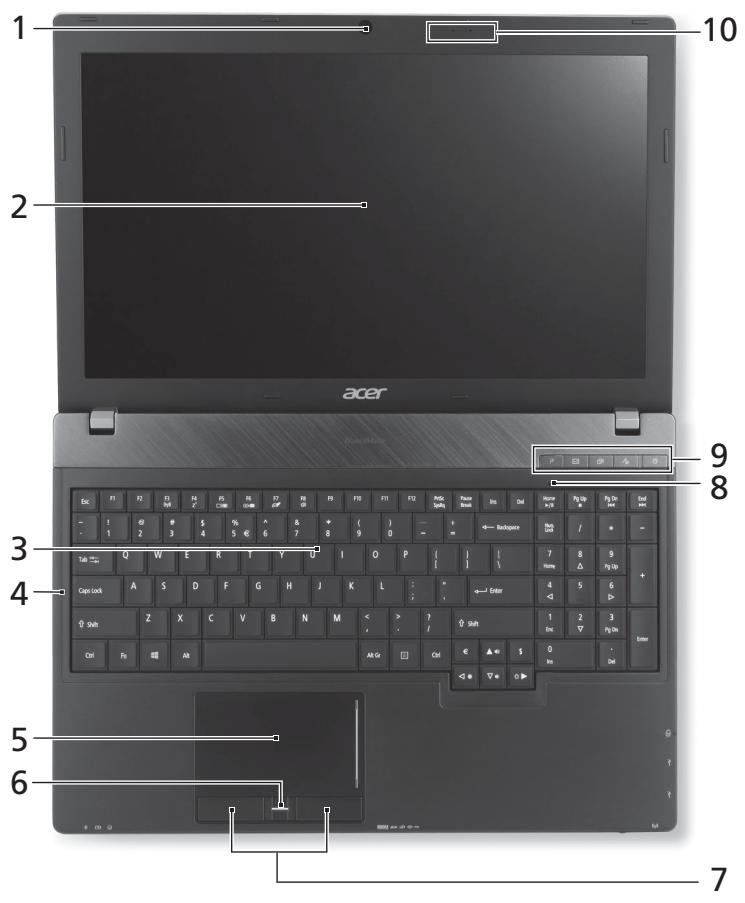

Vy över ovansidan

#	Ikon	Objekt	Beskrivning
1		Integrerad webbkamera	Webbkamera für videokommunikation. En lampa intill webbkameran indikerar att webbkameran侦aktiv.
2		Skärtn	Kallas även Liquid-Crystal Display (LCD), visar utdata frän datorn (konfigurationen kan variera mellan olika modeller).
3		Tangentbord	För inmatning av data i datorn.
4	A	Caps Lock	Tänds Near Caps Lock aktiveras.
5		Pekplatta	Beröringskänslig pekenhet som fungerar som en datormus.
6		Fingeravtrycksläsare	Fingeravtrycksläsare für Acer ProShield Security Suite.
7		Klickknappar (vänster och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp.
8	1	Num Lock	Tänds Near Num Lock aktiveras.
9	P	P-knapp	Programmerbar knapp (konfigurationen kan variera mellan olika modeller).
	×	Knapp für Acer e-post	Öppnar ditt standardprogram für e-post.
	×	Säkerhetskopierings-knapp	Startar Acer Backup Management für säkerhetskopiering av data i tre steg.
	×	Stänger av mikrofonen	Stänger av mikrofonen.
	×	Av-/på-knapp/indikator	Slår på och stänger av datorn. Anger om datorn är av eller på.
10		Mikrofoner	Två inbyggda mikrofoner für stereoljudinspelning.

Snabbtangenter

Datorn använder snabbknappar eller knappkombinationer för att komma åt de flesta av datorns kontroller, t.ex. skärmens ljusstyrka och volym.

Du aktiverar snabbknappar genom att hålla ned innan du trycker på den andra knappen i snabbknappskombinationen.

Snabbtangent	Ikon	Funktion	Beskrivning
+Fn> + <F3>	(1)	Kommunikation	Aktiverar/avaktiverar datorns COMMunikationsenheter.
+Fn> + <F4>	Z²	Viloläge	Placerar datorn i viloläge.
+Fn> + <F5>	□□	Växla bildskärm	Växlar visning mellan datorns bildskärm och en extern monitor (om ansluten) och;bada.
+Fn> + <F6>	田□	Skärmsläckare	Stänger av bildskärmens bakgrundsbelysning für att spara ström. Atergå genom att trycka på en valfri tangent.
+Fn> + <F7>	∅	Aktivera/ avaktivera pekplatta	Aktiverar/avaktiverar den interna pekplattan.
+Fn> + <F8>	鸣	Aktivera/ inaktivera högtalare	Sätter på/stänger av högtalarna.
+Fn> + <F9>		Öka lusstyrkan	Ökar bildskärmens lusstyrka.
+Fn> + <F10>		Minska lusstyrka	Minskar bildskärmens lusstyrka.
+Fn> + <△>		Höj volymen	Höjer högtalarvolymen.
+Fn> + <√>		Sänk volymen	Sänker högtalarvolymen.
+Fn> + <Home>	/II	Spela upp/pausa	Spelar upp eller paasar en valid mediefil.
+Fn> + <Pg Up>	■	Stopp	Stoppar upspelning av valid mediefil.
+Fn> + <Pg Dn>	|▲▲	Föregående	Återgår till föregående mediefil.
+Fn> + <End>	▶▶|	Nästa	Hoppar till:nasta mediefil.

Vy över stängd framsida

#	Ikon	Objekt	Beskrivning
1		På-indikator	Anger om datorn är av eller på.
		Batteriindikator	Anger status För datorns batteri. 1. Laddar: Lyser orange)när batteriet laddas. 2. Fulladdad: Lyser blätt)dà datornær ansluten till nätström.
		Hårdiskindikator	Tänds:när hårdisken arbetar.
2		Mikrofoningång	Anslutning für externa mikrofoner.
		Utgång:för hörllur/högtalare	Ansluts till ljudenheter (t.ex. högtalare, hörllur).
3		Flera-i-1-kortläsare	Avsedd:för Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Obs: Tryck:för att ta bort/sättia kortet. Endastettenda kort kan vara aktivi atgangen.
4		Kommunikationsbrytare/stromindikator	Aktiverar/avaktiverar datorns kommunikationsenheter/anger datorns trådlösa status.

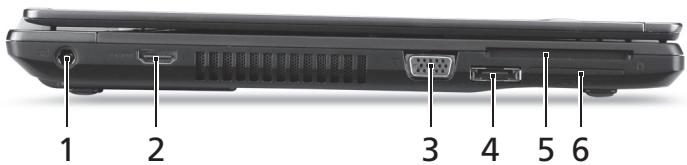

Vy från vänster

#	Ikon	Objekt	Beskrivning
1		DC in-anslutning	Ansluts till en vãxelströmsadapter.
2	HDMI	HDMI-port	Har stöd für digitala videoansluttingar av högdefinitionstyp.
3		Port für extern bildskärm (VGA)	Anslutting till en visningsenhet(t.ex. extern bildskärm, LCD-projektor).
4	/æSATA	USB/eSATA-port	Anslutting für USB- erler eSATA-enheter(baraför vissa modeller).Obs: Om du anSLuter en eSATA-enhet hardu tre tillgangliga USB-portar.
5		SmartCard-plats	För SmartCard.
6		ExpressCard/34-plats	För en ExpressCard/34-modul.Obs: Tryck För att ta bort/sätta i kortet.

Vy framifrån

#	Ikon	Objekt	Beskrivning
1	+	USB-port	Ansluter till USB-enheter.
2	+	USB-port	Om en port Är svart Är den USB 2.0-kompatibel. Om den Är blå Är den dessutom USB 3.0-kompatibel.
3	USB	USB-port med power-off laddning
4		Optisk lassenhet	Inbyggd optisk lassenhet für CD-ller DVD-skivor.
5		Ätkomstindikator für optisk lassenhet	Tänds;när den optiska lassenheten arbetar.
6		Utmatingsknapp für optisk lassenhet	Matar ut skivan;nær den optiska lassenheten.
7		Hål for mekanisk umtating	Matar ut skivluckan;nær den optiska lassenheten;när datorn är avständg. Obs: För in spetsen på ett gem i det mekaniska umtatingshålet;när att mata ut det optiska enchetsfacket;när datorn är avslagen.
8	+	Ethernet-port (RJ-45)	Ansluts tillett Ethernet 10/100/1000-baserat;nätverk.
9	K	SkåraforallKensingtonlås	Ansluts tillett Kensington-kompatibelt datorskyddlås. Obs:Lagg datorns lasyaer sunt att fast foremål, t.ex.ett bordEller handtaget tillenlast skrivbordslåda. Sätt in laseti uttaget och laseted sedan genom att vrida om nyckeln. Vissa modeller ár dock nyckellösa.

Information om USB 3.0

• Kompatibel med USB 3.0 och tidigare USB-enheter.
• För optimal prestanda, använd USB 3.0-certifierade enheter.
• Definieras i specifikationen USB 3.0 (SuperSpeed USB).

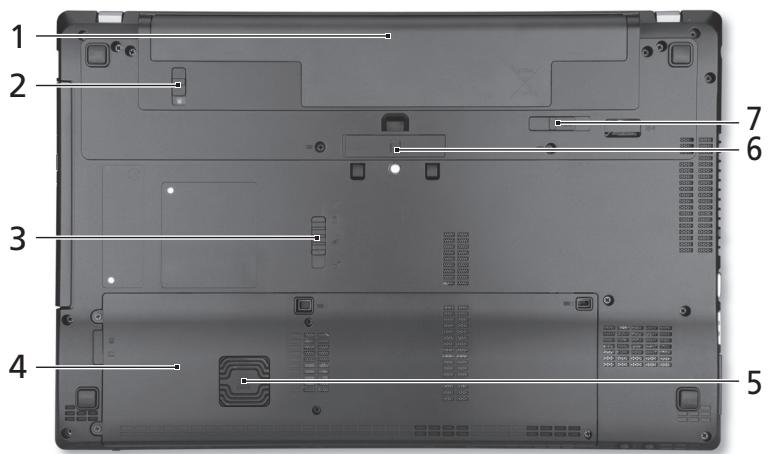

Vy underifrån

#	Ikon	Objekt	Beskrivning
1		Batterifack	Avsett für datorns batteripack.
2		Batterilås	Läser batteriet på plats.
3		Frigöringsshake für Acer MediaBay	Frigör Acer MediaBay-modulen.
4		Hårdiskfack	Utrémme für datorns hårdisk (fastskruvad).
		Minnesfack	Här finns datorns huvudminne.
5		Acer DASP (Disk Anti-Shock Protection)	Skyddar hårdiskenheten mot stötar och törnar.
6		Acer ProDock-anslutning	Ansluter till den valfria Acer ProDock.
7		Hake für frigöring av batteriet	Frigör batteriet före borttagning.

Miljö

• Températur: • Vid drift: 5°C till 35°C • Utom drift: -20°C till 65°C

• Luftfuktigkeit (icke-kondenserande): • Vid drift: 20% till 80% • Utom drift: 20% till 80%

TravelMate bärbar dator

Snabbguide
