K-61D27BM1-EU - Ugn SHARP - Gratis bruksanvisning och manual

Produkttyp	Inbyggnadsugn (el)
Höjd	59,5 cm
Bredd	59,5 cm
Djup	55,0 cm
Nettovikt	34 kg
Strömförsörjning	220-240 V ~ 50-60 Hz
Maximal effekt	3,5 kW
Ugnsvolym	71 liter
Huvudfunktioner	Varmluft, grill, pizzeria, avfrostning, varmluft + grill
Maximal temperatur	275 °C
Display	4,3 tums färg-TFT-pekskärm
Rengöring	Pyrolys med säkerhetsspärr
Ugnsrummets material	Rostfritt stål med antibakteriell beläggning
Antal nivåer	5 gallerlägen
Säkerhet	Barnlås, automatisk avstängning, kylfläkt
Energiklass	A+
Ljudnivå	≤ 48 dB
Ingående tillbehör	2 plåtar, 1 galler, 1 par teleskopslider
Tillverkningsland	Italien
Garanti	2 år (lagstadgad), förlängningsbar till 5 år vid registrering

Vanliga frågor - K-61D27BM1-EU SHARP

Vad är proceduren för första användning av ugnen?

Före första användning, värm den tomma ugnen till 250 °C i cirka en timme för att avlägsna eventuella produktionsrester. Konsultera användarhandboken för detaljer.

Hur aktiveras pyrolysrengöringen?

Välj funktionen Pyrolys från menyn. Ugnen låses automatiskt och når cirka 500 °C för att bränna bort rester. Efter avslutad, vänta tills den svalnat innan du öppnar.

Pekskärmen svarar inte, vad ska jag göra?

Försök starta om ugnen genom att stänga av den från huvudströmbrytaren i 5 minuter. Om problemet kvarstår, kontakta Sharp teknisk support.

Vilka är måtten på ugnen för inbyggnad?

Ugnen har höjd 59,5 cm, bredd 59,5 cm och djup 55,0 cm. För inbyggnad krävs ett utrymme på minst 60x60x55 cm med lämplig ventilation.

Hur byter man den invändiga lampan?

Stäng av ugnen och koppla bort strömmen. Skruva loss glasskyddet och byt lampan mot en av typ G9, 40W, 300°C. Sätt tillbaka glasskyddet.

Varför hörs ett fläktljud under tillagningen?

Ljudet är normalt: kylfläkten aktiveras för att skydda elektronikkomponenterna. Den kan förbli på även efter att ugnen stängts av.

Hur ställer man in varmluftstillagning?

Vrid funktionsväljaren till läget Varmluft (fläkt med cirkel). Ställ in önskad temperatur och placera plåten i mitten.

Var hittar jag felkoden och vad betyder den?

Felkoderna visas på displayen. Till exempel indikerar E01 ett problem med temperatursonden. Se bilagan i användarhandboken för fullständig lista.

Ugnen startar inte, möjlig orsak?

Kontrollera att ugnen är ansluten till eluttaget och att huvudströmbrytaren är på. Kontrollera även bostadens säkring.

Hur får jag originalreservdelar?

Kontakta Sharp kundtjänst eller en auktoriserad serviceverkstad. Använd endast originalreservdelar för att garantera säkerheten. Ange modell K-61D27BM1-EU.

BRUKSANVISNING K-61D27BM1-EU SHARP

SV-Försäkran om överensstämmelse

Vi försäkrar att våra produkter uppfyller gällande EU-direktiv, beslut och förordningar och de krav som anges i de standarder som refereras.

SV: Denna symbol på produkten eller förpackningen innebär att produkten inte bör behandlas som hushållsavfall. I stället skall den överlämnas till lämplig insamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att denna produkt kasseras korrekt, hjälper du till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa, som annars kunde orsakas av olämplig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta dina lokala myndigheter, återvinningscenter eller butiken där du har köpt produkten.

värt mål är att erbjuda dig, högkvalitativa produkter som överträffar dina förväntningar. Apparaten är producerad i moderna faciliteter och är noggrant, speciellt testad för kvalitet. Den här bruksanvisningen är gjord för att hjälpa dig att använda enheten, som har tillverkats med hjälp av den senaste tekniken med tillförsikt och maximal effektivitet. Innan du använder apparaten, läs noggrant igenom denna guide som innehåller grundläggande information för säker installation, underhåll och användning. Kontakta närmaste auktoriserade serviceverkstad för installation av din produkt.

Innehåll

Presentation och storleken på produkten

Varningar

Förberedelse för installation och användning

Att använda ugnen

Rengöring och underhåll av din produkt

Service och transport

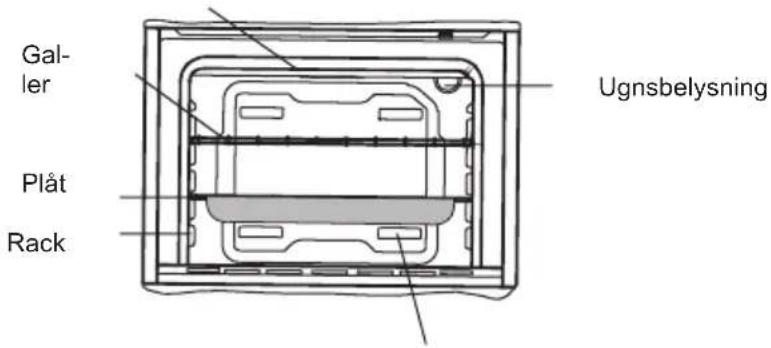

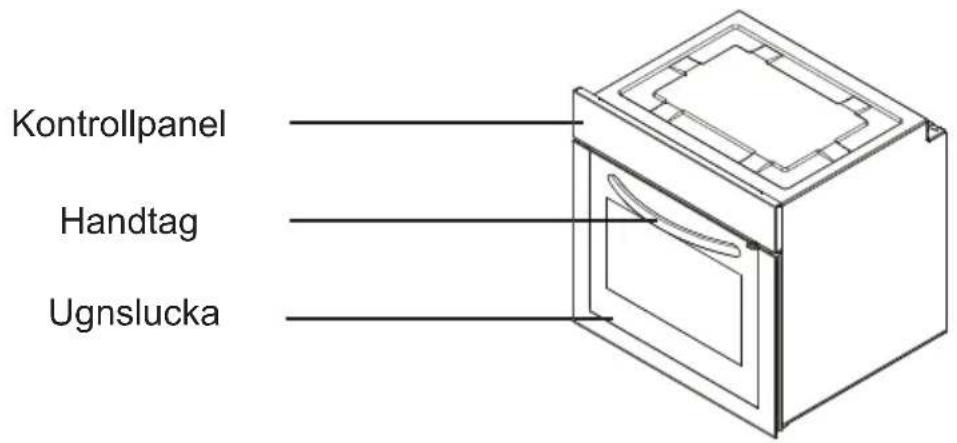

PRESENTATION OCH STORLEKEN PÅ PRODUKTEN

Nedre värmeelement (bakom plattan)

Övre värmeelement (bakom plattan)

Luftutsläppsluckor

SÄKERHETSVARNINGAR

LÄS DESSA INSTRUKTIONER NOGGRANT OCH FULLSTÄNDIGT INNAN DU ANVÄNDER DIN APPARAT, OCH FÖRVARA DEM PÅ EN LÄMPLIG PLATS FÖR REFERENS VID BEHOV.

DENNA BRUKSANVISNING ÄR SAMMANSTÄLLD FÖR MER ÄN EN MODELL GEMENSAMT. APPARATEN KANSKE INTE HAR NÅGRA AV DE FUNKTIONER SOM BESKRIVS I DENNA BRUKSANVISNING. UPP-MÄRKSAMMA DE UTTRYCK SOM HAR SIFFROR, MEDAN DU LÄSER BRUKSANVISNINGEN.

Allmänna säkerhetsvarningar

- Enheten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna. Barn skall inte leka med enheten. Rengöring och användar-

underhåll skall inte utföras av barn utan övervakning.

- WARNING: Enheten och dess åtkomliga delar blir varma vid användning. Försiktighet bör iakttas för att undvika onödig kroppskontakt med värmeelement. Barn mindre än 8 år ska hållas borta om de inte är kontinuerligt övervakade.

- WARNING: Risk för brand: förvara inte föremål på matlagningsytor.

- WARNING: Om ytan är sprucken, stäng av enheten för att undvi- ka risken för elektris- ka stötar.

- Enheten är inte avsedd att manövreras med hjälp av en extern timer eller separat fjärrkontrollsystem.

• Vid användning blir enheten varm. Försiktighet bör vidtas för att undvika att röra värmeelementen inuti ugnen.
• Vid användning kan handtag som hålls under korta perioder vid normal användning bli varma.
• Använd inte starka slipande rengöringsmedel eller vassa metallskrapor för att rengöra ugnsluckans glas och andra ytor eftersom de kan repa ytan, vilket kan resultera i splittring av glaset eller skador på ytan.
• Använd inte ångren-göringsapparater för rengöring av enheten.
• WARNING: Se till att enheten är avstängd innan du byter lam- pan för att undvika risken för elektriska

stötar.

- WARNING: Åtkomliga delar kan vara heta när matlagning eller grillning används. Små barn ska hållas borta.

• Din enhet tillverkas enligt alla tilllämpliga lokala och internationella standarder och föreskrifter.
• Underhåll och reparationsarbete måste göras endast av auktoriserade servicetekniker. Installation och reparationsarbete som utförs av icke auktoriserade tekniker kan vara en fara för dig. Det är farligt att ändra eller modifiera specifikationerna i enheten på något sätt.
• Före installationen, se till att villkor för lokal distribution (typ av gas och gastryck eller elspänning och frekvens) och kraven för enheten är kompatibla. Kraven för denna enhet anges på etiketten.
• WARNING: Denna enhet är avsedd endast för matlagning och är avsedd för inomhusbruk i hushåll och bör inte användas för andra ändamål eller för annan tillämpning, som för icke-hushållsbruk eller i en kommersiell miljö eller rumsuppvärmning.
• Försök inte att lyfta eller flytta enheten genom att dra i luckans handtag.
• Alla möjliga säkerhetsåtgärder har vidtagits för att garantera din

säkerhet. Eftersom glaset kan gå sönder, bör du vara försiktig vid rengöring för att undvika repor. Undvik att slå eller knacka på glaset med tillbehör.

• Se till att nätsladden inte blir klämd under installationen. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificera-de personer för att förebygga fara.
• När ugnsluckan är öppen, låt inte barn klättra på luckan eller sitta på den.

Installationsvarningar

• Använd inte enheten förrän den är fullständigt installerad.
• Enheten måste installeras av en auktoriserad tekniker och tas i bruk. Tillverkaren ansvarar inte för eventuella skador som kan orsakas av felaktig placering och installation av obehöriga.
• När du packar upp enheten, se till att den är inte skadad under transporten. Vid eventuella fel, använd inte apparaten och kontakta omedelbart ett kvalificerat serviceombud. Eftersom materialen som används som förpackning (nylon, häftklamrar, cellplast... etc) kan orsaka skadliga effekter på barn, bör de samlas in och tas bort omedelbart.
• Skydda enheten mot atmosfäriska effekter. Utsätt den inte för effekter som sol, regn, snö osv.
• De omgivande materialen på enheten (kabinettet) måste kunna klara en temperatur på min 100°C.

Under användning

• Första gången du kör din ugn kommer att en viss lukt komma från isoleringsmaterial och värme-element. Därför, innan du använder din ugn, kör den tom på högsta temperatur i 45 minuter. Samtidigt måste du ventilera miljön där produkten har installerats ordentligt.
• Under användning blir yttre och inre ytor av ugnen varma. När du öppnar ugnsluckan, ta ett steg tillbaka för att undvika den heta ångan som kommer ut ur ugnen. Det kan finnas en risk för brännskador.
• Placera inte lättantändliga eller brännbara material, i eller i närheten av enheten när den är i drift.
• Använd alltid ugnshandskar för att ta bort och byta ut mat i ugnen.
• Lämna inte spisen när du lagar mat med fasta eller flytande oljor. De kan brinna med anledning av extrem värme. Häll aldrig vatten på eld som orsakas av olja. Täck kastrullen eller stekpannan med locket för att kväva lågan som har inträffat i detta fall och stäng av spisen.
• Om du inte ska använda enheten under en längre tid, koppla från den. Behåll huvudströmbrytaren avstängd. Även när du inte använder enheten, håll gasventilen avstängd.
• Se till att enhetens kontrollvred all-tid är i läge "0" (stopp) när den inte används.

• Plåtarna lutar när de dras ut. Var försiktig så att inte varm vätska rinner över.

• När dörren eller lådan på ugnen är öppen, lämna inte något kvar på den. Du kan skapa obalans i din enhet eller ta sönder höljet.

• Placera inte tunga saker eller brandfarliga eller lättantändliga varor (nylon, plastpåse, papper, tyg...etc) i lådan. Detta inkluderar köksredskap med plasttillbehör (t.ex. handtag).
• Häng inte handdukar, disktrasor eller kläder från enheten eller dess handtag.
• Under rengöring och underhåll
• Stäng alltid av enheten innan funktioner som rengöring eller underhåll. Du kan göra det efter frånkoppling av enheten eller från-koppling av huvudkontakten.
• Ta inte bort kontrollvreden för att rengöra kontrollpanelen.
• FÖR ATT BIBEHÅLLA EFFEKTIVITETEN OCH SÄKERHETEN I ENHETEN, REKOMMENDERAR VI ATT DU ALLTID ANVÄNDER ORIGINALRESERVDELAR OCH ATT ENDAST RINGA VÅRA AUKTORISERADE OMBUD VID BEHOV.

FÖRBEREDELSE FÖR INSTALLATION OCH ANVÄNDNING

Tillverkad med bästa kvalitetsdelar och material, kommer denna moderna, funktionella och praktiska ugn att uppfylla dina behov i alla avseenden. Se till att läsa bruksanvisningen för att erhålla lyckade resultat och för att inte erfara några problem i framtiden. Den information som ges nedan innehåller regler som är nödvändiga för korrekt positionering och serviceåtgärder. De bör läsas utan undantag speciellt av teknikern som ska placera enheten.

KONTAKTA AUKTORISERAD SERVICE FÖR INSTALLATION AV DIN UGN!

• Det finns flera punkter att beakta när du väljer en plats för din ugn. Se till att beakta våra rekommendationer nedan för att förhindra problem och farliga situationer som kan uppstå senare!
  – När du väljer en plats för ugnen, bör det uppmärksammas att det inte finns några brandfarliga eller brännbara material i närheten, såsom gardiner, olja, tyg m.m. som snabbt fattar eld.
• Möbler som omger ugnen, måste vara gjorda av material motständskraftiga mot värme mer än 50 C° av rumstemperaturen.

Nödvändiga ändringar på väggskåp och fläktar ovanför den inbyggda kombinerade produkten såväl som minimihöjd från ugnsplattan visas i figur 1. Följaktligen bör fläkten vara på en minsta höjd på 65 cm från hällen. Om det inte finns någon frånluftsfläkt bör höjden inte vara mindre än 70 cm.

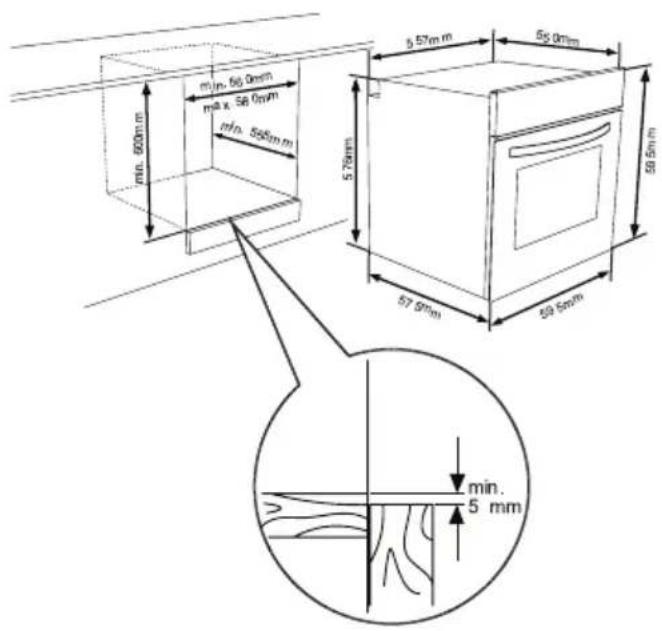

INSTALLATION AV INBYGGD UGN

Sätt in ugnen i skåpet genom att skjuta den framåt. Öppna ugnsluckan och sätt i de 2 skruvarna i hålen på ugnens ram. När produktramen vidrör träytan på skåpet, dra åt skruvarna.

Om ugnen installeras under en häll, måste avståndet mellan bänkskivan och den övre panelen på ugnen vara minst 50 mm och avståndet mellan bänkskivan och toppen av kontrollpanelen måste vara minst 25 mm.

LEDNINGAR OCH SÄKERHET FÖR INBYGGD UGN

Instruktionerna nedan måste följas utan undantag under koppling:

– Jordkabeln måste anslutas via skruven med jordmärket. Strömfförsörjningskabelanslutning måste vara som visas i figur 6. Om det inte finns något jordat uttag som överensstämmer med reglerna i installationsmiljön, ring auktoriserad service omedelbart.

– Det jordade uttaget måste vara i närheten av apparaten. Använd aldrig en förlängningssladd.

– Strömförsörjningskabeln ska inte kontakta produktens heta yta.

– I fall av eventuella skador på strömförsörjningskabeln, se till att kontakta auktoriserad service. Kabeln måste bytas ut av auktoriserad service.

– Koppling av enheten måste utföras av auktoriserad service. H05VV-F typ strömförsörjningskabel måste användas.

– Felaktigt kablage kan skada enheten. Sådan skada täcks inte av garantin.

– Enheten är utformad för att ansluta till 220-240V \~. Om elen är annorlunda än det värde som anges ovan, ring auktoriserad service omedelbart.

– Tillverkningsföretaget förklarar att de bär inget som helst ansvar för alla typer av skador och förluster som uppkommer till följd av att man inte uppfyller säkerhetsnormer!

– Koppling av enheten måste utföras av auktoriserad service. Enheten är
– utformad för att ansluta till 220-240V\~el. Om strömförsörjningens el är annorlunda än det värde som angivits, ring auktoriserad service omedelbart.

Apparaten är utformad för att användas med kontakt eller fast anslutning till elnätet. Det är nödvändigt att du installerar en dubbelpolomkopplare mellan produkten och elförsörjningen (nätet), med ett minsta mellanrum på 3 mm mellan omkopplarkontakterna. (klassade 20A, fördröjningstyp).

3.4. ALLMÄNA VARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER

Enheten är tillverkad i överensstämmelse med relevanta säkerhetsföreskrifter gällande elektriska enheter. Underhålls- och reparationsarbeten måste utföras endast av auktoriserade servicetekniker utbildade av tillverkningsföretaget. Installations- och reparationsarbeten, utan iakttagande av bestämmelserna kan vara farliga.

De yttre ytorna värms när enheten är i drift. De element som värmer insidan av ugnen och ångan ut är extremt heta.

Dessa avsnitt kommer att fortsätta att bevara sin värme ett tag även om enheten är avstängd. Rör aldrig de heta ytorna. Håll barnen borta.

För att laga mat i ugnen, måste inställningsknapparna för ugnsfunktion och temperatur anpassas och ugnstimern måste programmeras. Annars fungerar ugnen inte:

När ugnsluckan är öppen, placera inte något på den. Du kan störa balansen i enheten eller ta sönder luckan.

Koppla ur enheten när den inte används.

Skydda enheten mot atmosfärisk påverkan. Lämna den inte under påverkan av sol, regn, snö, damm etc.

Att använda knappen för ugns-funktion

Ugnsfunktioner

* Din ugns funktioner kan vara olika på grund av modellen på din produkt.

Upptiningsfunktion:

Ugnens varningslampor kommer att slås på, fläkten startar.

Om du vill använda upptiningsfunktionen, ta din djupfrysta mat och placera den i ugnen på en hylla placerad i tredje facket från botten. Det rekommenderas att du kan placera en ugnsplåt under den tinande maten, för att fånga upp vatten som samlats på grund av smältande is. Denna funktion kommer inte att tillaga eller baka din mat, den kommer bara att bidra till att tina den.

Ugnens termostat och varningslampor kommer att slås på, de nedre och övre värmeelementen startar. Den statiska tillagningsfunktionen avger värme, vilket säkerställer jämn tillagning på den nedre och övre maten. Detta är idealiskt för att göra bakverk, kakor, ugnsbakad pasta, lasagne och pizza. Förvärmning av ugnen i 10 minuter rekommenderas och det är bäst att laga mat på en hylla i taget i denna funktion.

Fläktfunktion:

Ugnens termostat och varningslampor kommer att slås på, de övre och nedre värmeelementen och fläkten startar.

Denna funktion är mycket bra för att nå resultat i bakning. Tillagning utförs av det nedre och det övre värmeelementet inuti ugnen och av fläkten som tillhandahåller luftcirkulation, vilket kommer att ge en liten grilleffekt på maten. Det rekommenderas att förvärma ugnen ca 10 minuter.

Grillningsfunktion:

Ugnens termostat och varningslampor kommer att slås på, grillvärmeelementen startar. Funktionen används för grillning och för att rosta livsmedel, använd de övre hyllorna i ugnen. Bestryk gallret lätt med olja för att förhindra att mat fastnar och placera maten i mitten av gallret. Placera alltid en plåt under för att fånga upp droppar av olja eller fett. Det rekommenderas att förvärma ugnen ca 10 minuter. Varning: Vid grillning, måste ugnsluckan stängas

och ugnstemperaturen bör anpassas till 190°C.

Snabbare grillningsfunktion:

Ugnens termostat och varningslampor kommer att slås på, grillen och de övre värmeelementen startar. Funktionen används för snabbare grillning och för att täcka en större yta, som grillat kött, använd de övre hyllorna i ugnen. Bestryk gallret lätt med olja för att förhindra att mat fastnar och placera maten i mitten av gallret. Placera alltid en plåt under för att fånga upp droppar av olja eller fett. Det rekommenderas att förvärma ugnen ca 10 minuter. Varning: Vid grillning, måste ugnsluckan stängas och ugnstemperaturen bör anpassas till 190°C.

Pyrolytisk rengöringsfunktion

Denna funktion låter dig grundligt rengöra ugsutrymmet.

WARNING:

• Innan du aktiverar den pyrolytiska rengöringsfunktionen, ta bort allt överflödigt spill och se till att ugnen är tom. Lämna inte något inuti ugnsutrymmet (t ex galler, ugnsplåtar, långpanna etc.) eftersom detta kan kraftigt skada dem.
• Innan du aktiverar den pyrolytiska rengöringsfunktionen, ta bort ugn-sgallerhyllor och hyllstöd (om sådana finns).
• Se till att ugnsluckan är stängd innan du aktiverar den pyrolytiska rengöringsfunktionen.
• Ugnsluckan läses när pyrolytisk funk-

tion startar.

• När den pyrolytiska rengöringsfunktionen är på, är det lämpligt att inte använda hällen om den är monterad ovanför ugnen.
• Detta kan leda till överhettning och skador på båda apparaterna.
• Under den pyrolytiska rengöringen blir ugnsluckan varm. Barn bör hållas borta tills den har svalnat.
• I slutet av den pyrolytiska rengöringen, visas aktuell tid på displayen.

• Ugnsutrymmet är belagt med en speciel emalj som tål höga temperaturer.
• Under den pyrolytiska rengöringen, när temperaturen inuti ugnen ca 475 °C för att bränna bort matrester. För din säkerhet, låses ugnsluckan automatiskt under den pyrolytiska rengöringen.

- Efter avslutad rengöring kommer ugnsluckan att vara låst till dess att ugsutrymmet har svalnat.

- Kylfläkten är igång tills ugnen har svalnat. Efter matlagning, är det lämpligt att ta bort alla matrester med en blöt svamp.

- Det är lämpligt att torka ugnen över med en svamp indränkt i varmt vatten efter varje pyrolytisk rengöring.

- Under pyrolytisk rengöring kommer viss lukt och rök att avges på grund av förstörelse av matrester, det är normalt. Ugnsrengöringsrök kan vara dödlig för fåglar och störa särskilt barn och husdjur, så alla bör flyttas till ett annat rum tills det är klart. Under pyrolytisk funktion måste rummet

där ugnen är installerad ventileras tillräckligt och köksdörren bör stängas för att undvika överföring av lukt och rök till andra rum.

ENERGIESPARING

Minimera mängden vätska eller fett för att minska tillagningstiden.

Ugnsluckan bör inte öppnas ofta under tillagningsperioden.

ANVÄNDNING AV UGNSDEL

Inställning och användning av programmering/timer

Välja manuell driftläge

När din enhet är ansluten till ditt elnät för första gången blinkar siffrorna på timerdisplayen. Innan du kan välja en tillagningsfunktion eller ställa in en temperatur måste du ställa in enheten i läge "manuell drift". För att välja manuellt driftläge, tryck på knappen "minus" eller "plus" på kontrollpanelen medan ugns-funktionsomkopplaren är i läge "0".

Ställa in tiden

När du har ställt in ugnen för manuell drift bör du också ställa in tiden. Använd knapparna "minus" och "plus" för att justera tiden som visas på displayen.

Efter att du har ställt in rätt tid, släpp knapparna "minus" och "plus". Efter 5 sekunder fixeras tiden i displayen och du kommer att kunna använda ugnen.

Ställa in äggklocksfunktionen

Du kan när som helst ställa in äggklockan, oavsett om en ugnsfunktion har valts. Du kan ange en tidsperiod med funktionen äggklocka och ett larm ljuder när denna tidsperiod har förflutit.

Tryck en gång på knappen "läge", displayen kommer att visa ett värde på 00:00 och "äggklockssymbol". Ställ in den tidsperiod som du önskar äggklockan att räkna ned, med hjälp av knapparna "minus" och "plus".

När displayen har nätt önskad nedräkningstid, släpp knapparna "minus" och "plus". Äggklockssymbolen visas på tidsdisplyen. När en nedräkningstid har ställts in är det möjligt att förkorta eller förlänga tiden genom att använda knapparna "minus" eller "plus" efter att ha tryckt en gång på knappen "läge".

Ett larm hörs när nedräkningstiden har förflutit. Larmet kan tystas genom att trycka på knapparna "läge" eller "plus" eller "minus".

Ställa in varaktighetsfunktionen

Denna funktion gör att du kan ställa in en nedräkningstid som liknar ägg-klocksfunktionen. Men ugnen fortsätter inte att värma, när nedräkningsperioden har förflutit.

Använd termostatkontrollvredet för att

ställa in temperatur- och ugnsfunktionsvredet för att välja det tillagningsläge du behöver. Symbolen för manuell drift kommer att visas på displayen. Det är då möjligt att ställa in varaktigheten för tillagningstiden som du behöver. Tryck två gånger på knappen "läge" (tills du ser "var" på displayen) och displayen visar ett värde på 00:00. Ställ in den tidsperiod som du önskar varaktighetsfunktionen ska räkna ned, med hjälp av knapparna "minus" och "plus". När displayen har nätt önskad nedräkningstid, släpp knapparna "minus" och "plus". Nedräkningen startar omedelbart och A kommer att visas på tidsdisplayen. När en nedräkningstid har ställts in är det möjligt att förkorta eller förlänga tiden genom att använda knapparna "minus" eller "plus" efter att ha tryckt två gånger på knappen "läge".

Ett larm hörs när nedräkningstiden har förflutit och ugnen stängs av. A blinkar och värmesymbolen kommer att försvinna. För att tysta ljudsignalen och returnera ugnen till manuellt driftläge, när varaktighet har använts. Du bör trycka på knappen "läge" eller "plus" eller "minus", A kommer att försvinna från displayen och symbolen för manuell drift visas istället.

Viktigt: Om du inte vrider termostatkontrollvredet och ugnsfunktionsvredet till 0, fortsätter apparaten att fungera så fort du trycker på knappen "läge" eller "plus" eller "minus".

Ställa in sluttillagningsfunktionen

Denna funktion liknar varaktighetsfunktionen, men istället för att välja en tidsperiod när du vill att ugnen ska stängas av, väljer du också den tid som du vill att ugnen ska stängas av.

Använd termostatkontrollvredet för att ställa in temperatur- och ugnsfunktionsvredet för att välja det tillagningsläge du behöver. Symbolen för manuell drift kommer att visas på displayen. Tryck tre gånger på knappen "läge" (tills du ser "slut" på displayen) och displayen visar ett värde på 00:00. Ställ in den tid du önskar att ugnen ska sluta tillaga, med hjälp av knapparna "minus" och "plus". Timern kommer att beräkna hur länge tillagningstiden kommer att vara, baserat på den tid som du har valt och visar den på displayen. När displayen visar den tid du önskar att ugnen ska sluta tillaga, släpp knapparna "minus" och "plus". När en nedräkningstid har ställts in är det möjligt att förkorta eller förlänga tiden genom att använda knapparna "minus" eller "plus" efter att ha tryckt tre gånger på knappen "läge".

När tiden när slutet av tillagningstiden som du ställt in stängs ugnen av och ett larm kommer att höras. A blinkar och värmesymbolen kommer att försvinna. För att tysta ljudsignalen och returnera ugnen till manuellt driftläge, när sluttillagningsfunktionen har använts. För att göra detta bör du trycka på knappen "läge" eller "plus" eller "minus", A kommer att försvinna från displayen och symbolen för manuell drift visas istället.

Viktigt: Om du inte vrider termostatkontrollvredet och ugnsfunktionsvredet till 0, fortsätter apparaten att fungera så fort du trycker på knappen "läge" eller "plus" eller "minus".

Inställning av start- och slut-

tidsfunktionen

Med den här funktionen kan du ställa in en tid i framtiden som ugnen slås på och en tid då ugnen stängs av.

Använd termostatkontrollvredet för att ställa in temperatur- och ugnsfunktionsvredet för att välja det tillagningsläge du behöver. Tryck två gånger på knappen "läge" (tills du ser "var" på displayen) och displayen visar ett värde på 00:00. Ställ in den tidsperiod som du önskar att tillaga, med hjälp av knapparna "minus" och "plus". A visas på timerdisplyen. Tryck omedelbart på knappen "läge" ("Slut" kommer att ses på displayen) och timerdisplayen visar värdet 00:00. Ställ in den tid du vill att ugnen ska stängas av, med hjälp av knapparna "minus" och "plus".

Ugnen kommer att beräkna vilken tid den behöver sättas på, så att maten kommer att tillagas under den tid du valt. Den kommrt automatiskt att slås på när den när den tid som den har beräknat. När tiden när slutet av tillagningstiden som du ställt in stängs ugnen av och ett larm kommer att höras. A blinkar och värmesymbolen kommer att försvinna. För att tysta ljudsignalen och returnera ugnen till manuellt driftläge, tryck på knappen "läge" eller "plus" eller "minus", A kommer att försvinna från displayen och symbolen för manuell drift visas istället.

Viktigt: Om du inte vrider termostatkontrollvredet och ugnsfunktionsvredet till 0, fortsätter apparaten att fungera så fort du trycker på knappen "läge" eller "plus" eller "minus".

Justering av ljudsignalen

För att justera ljudsignalens nivå när det hörs, om knappen "läge" trycks in tre gånger medan ugnsfunktionsvredet är i läge "0" kommer L3 att ses på displayen. Genom att trycka på knappen "minus" eller "plus" kan önskad ljudnivå justeras. Släpp minusknappen och ljudnivån för ljudsignalen ställs in.

MATRÄT-TER	NEDRE-ÖVRE NEDRE-ÖVRE FLÄKT GRILL
	Termostat-pos. (°C)	Rack pos.	Tillag-ningsperi-od (min)	Termostat-pos. (°C)	Rack pos.	Tillag-ningsperi-od (min)	Termostat-pos. (min)	Rack pos.	Tillag-ningsperi-od (min)
Skiktad bakelse	170-190 1-2	35-45 170-	190 1-2 25-35
Tårta 170 -190	1-2 30-40 150-	170 1-2-3	25-35
Kaka 170-190	1-2 30-40 150-	170 1-2-3	25-35
Grillade köttbullar							200 4 10-15
Vattnig mat 175-200 2 40-50	175-200 2 40-50
Kyckling	200	1-2	45-60	200	1-2	45-60	200	*	50-60
Kotletter							200	3-4	15-25
Biffstek							200 4 15-25
Två-plåts tårta
Två-plåts bakverk
* Tillaga med grillad kyckling spett...

Tillbehör

Produkten levereras med tillbehör. Du kan också använda tillbehör som du köper från andra källor, men de måste vara värme- och brandsäkra. Du kan också använda glasskålar, kakformar och ugnsskålar som är lämpliga för användning i ugnen. Följ tillverkarens instruktioner när du använder andra tillbehör. Om små skålar används, placera skålen på gallret, så den hamnar helt på den mellersta delen av gallret.

Om maten som ska tillagas inte täcker ugnsplåten helt, om maten är tagen från frysen eller plåten används för uppsamling av matens saft som rinner under grillning, kan formförändringar observeras i plåten. Detta beror på de höga temperaturer som uppstår under tillagningen. Plåten återgår till sin gamla form när plåten svalnat efter tillagning. Detta är en normal fysisk händelse som inträffar under värmeöverföring. Placera inte varma glasbrickor och skålar in i en kall miljö direkt från ugnen för att undvika att förstöra brickan eller skålen. Placera inte på kalla och våta ytor. Placera på en torr kökshandduk och låt det svalna långsamt. När du använder grillen i ugnen; rekommenderar vi (vid behov) att du använder det galler som levererades med produkten. När du använder gallret. placera en plåt på en av de lägre hyllorna för att olja skall kunna samlas upp. Vatten kan tillsättas till plåten för att underlätta rengöring. Som förklarats i motsvarande avsnitt, försök aldrig att använda gasdriven grillbrännare utan grillskyddslocket. Om ugnen har en gasdriven grillbrännare, men grillens värmesköld saknas, eller om den är skadad och inte kan användas, begär en reservdel från närmaste servicecenter.

Ugnstillbehör

Din ugns tillbehör kan vara olika på grund av modellen på din produkt.

Galler

Gallret används för att grilla eller att placera olika köksredskap på.

WARNING- Montera gallret korrekt i något motsvarande rack i ugnsutrymmet och skjut det till baksidan.

Grund plåt används för att baka bakverk som flans etc. För att placera plåten korrekt i hålrummet, lägg den på något rack och skjut

den till baksidan.

Djup plåt används till att tillaga grytor. För att placera plåten korrekt i hålrummet, lägg den på något rack och skjut den till baksidan.

Borttagning av trådhylla

Dra trådhyllan som visas i bilden. Efter att ha rigjort den från klämmorna, lyft upp den.

Innan du börjar rengöra ugnen, vara säker på att alla knappar är avstängda och apparaten kylts ned. Koppla från enheten.

Använd inte rengöringsmaterial som innehåller partiklar som kan repa de emaljerade och

målade delarna av din ugn. Använd krämrengöringsmedel eller flytande rengöringsmedel, som inte innehåller partiklar. Eftersom de kan skada ytorna, använd inte frätande krämer, slipande rengöringsmedelspulver, stålull eller hårda verktyg. I händelse av att överskottsvätska som spills över din ugn skulle brinna, kan det orsaka en skada på emaljen. Torka omedelbart upp den spillda vätskan. Använd inte ångrengöringsapparater för rengöring av ugnen.

Rengöra insidan av ugnen

Se till att koppla ur din ugn innan du börjar att rengöra den. Du kommer att få bästa resultat om du rengör ugnens insida medan ugnen är något varmt. Torka din ugn med en mjuk trasa fuktad med tvålvatten efter varje användning. Torka den sedan igen, denna gång med en våt trasa och torka den torr. En komplett rengöring med torra och pulver-typrengöringsmedel. För produkt med katalytiska emaljramar, bak och sidoväggar på

innerramen kräver inte rengöring. Dock; beroende på användning rekommende-rar vi att du byter ut dem efter en viss tid.

UNDERHÅLL

Byta ugnslampan

Byte av ugnslampan måste utföras av auktoriserade tekniker. Typen av lampa ska vara 230V, 25 Watt, typ E14, T300. Innan du byter lampan, ska ugnen kopplas från och den ska vara sval.

Lampans design är specifik för användning i matlagningshushållsapparater och den passar inte för rumsbelysning.

SERVICE OCH TRANSPORT

KRAV INNAN MAN VÄNDER SIG TILL SERVICE

Om ugnen inte fungerar:

Ugnen kan vara frånkopplad, det har varit strömavbrott. På modeller med en timer, tid kanske inte har reglerats.

Om ugnen inte värmer:

Värmen kanske inte har justerats med ugnens värmereglage.

Om innerbelysningslampan inte tänds:

Elen måste kontrolleras. Det måste kontrolleras huruvida lamporna är defekta. Om de är defekta, kan du byta dem enligt följande guide.

Laga mat (om nedre-övre delen inte lagar mat lika):

Kontrollera hyllplatser, tillagningsperiod och värmevärden enligt bruksanvisningen.

Utom dessa, om du fortfarande har problem med din produkt, ring till "Auktoriserad service".

INFORMATION RELATERAD TILL TRANSPORT

Om du behöver någon transport:

Behåll originalförpackningen för produkten och frakta den med sin originalförpackning när den behöver transporteras. Följ transporttecknen på förpackningen. Tejpa hällen på övre delar, hattar och huvuden och kastrullhållare på matlagningspanelerna.

Placera ett papper mellan det övre höl-

jet och matlagningspanelen, täck den övre luckan, tejpa sedan till sidoytan av ugnen.

Tejpa kartong eller papper på framsidan på interiörglaset av ugnen eftersom det kommer att vara lämpligt till plåtarna, för gallret och plåtarna i din ugn att inte skada ugnens hölje under transport. Tejpa också ugnens hölje mot sidoväggarna.

Om du inte har originalförpackningen:

Vidta åtgärd på externa ytor (glas och målade ytor) på ugnen mot möjliga stö- tar.

Service & Support

Visit Our Website
