BRUKSANVISNING EKS50101OW ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com

Registrera din produkt för bättre service: www.electrolux.com/productregistration

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som or-sakats av felaktig installation eller användning. Förvara all-tid instruktionerna tillsammans med produkten för framti-da bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, såvida de inte har tillsyn av någon person som är ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Var försiktig när du rör vid förvaringslådan. Den kan bli mycket het.

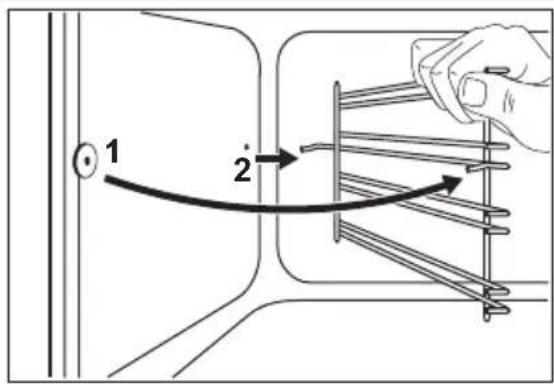

• För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen fort från sidoväggarna. Sätt i ugnsstegarna i omvänd ordning.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.

2. ⚠ SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING

Endast en behörig person får in- stallera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Dra aldrig produkten i handtaget.
• Minsta avständ till andra produkter ska beaktas.

• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.

• Placera inte produkten på en sockel.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Låt inte nätkablar komma i kontakt med produktens lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om väggutta-get sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.2 Använd

WARNING

Risk för skador, brännskador eller elstötar föreligger.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.
• Produkten blir varm när den är igång. Vidrör inte värmeelementen. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.

• Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.

• Använd inte produkten med våta händer eller när den är i kontakt med vatten.

• Tyng inte ner luckan när den är öppen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.
• Produktens lucka ska alltid vara stängd när produkten är igång.
• Lägg inte bestick eller kastrullock på kokzonerna. De blir heta.
• Stäng av kokzonen efter användning.
• Använd inte produkten som arbets- eller avlastningsyta.

WARNING

Det finns risk för eldsvåda eller explosion.

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.
• Försök inte släcka eld med vatten. Koppla från produkten och täck över flamman med ett lock eller en brandfilt.

WARNING

Risk för skador på produkten föreligger.

• För att förhindra skada eller missfärgning på emaljen:
  – Sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
  – Lägg inte aluminiumfolie direkt på produktens botten.

• ställ inte hett vatten direkt i den heta produkten.
  – låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
  – var försiktig när du tar bort eller monterar tillbehör.

• Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.

• Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.
• Placera inga heta kokkärl på kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

WARNING

Se till att montera ett stabilisering-smedel för att förhindra att produkten tippar. Se kapitlet Montering.

2.3 Skötsel och rengöring

WARNING

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.

• Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.

• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.

• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slip-effekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts rengöringsmedel.

2.4 Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

WARNING

Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

2.5 Avfallshantering

WARNING

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

3. PRODUKTBESKRIVNING

3.1 Allmän översikt

1 Vred för hällen
2 Temperaturindikator
3 Temperaturvred
4 Vred för ugnsfunktionerna
5 Kontrollindikator för hällvred
6 Värmeelement
7 Ugnslampa
8 Typskylt
9 Ugnsnivåer

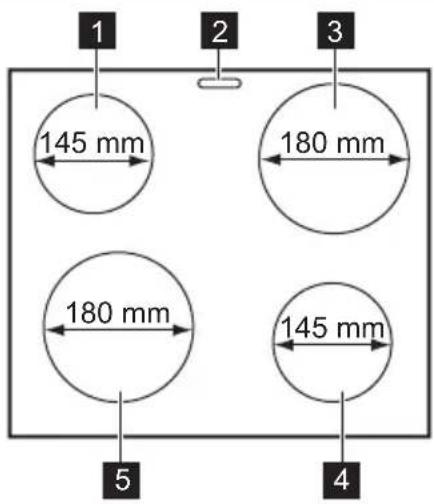

3.2 Beskrivning av hällen

1 Kokzon 1000 W
2 Ångutlopp
3 Kokzon 1500 W
4 Kokzon 1500 W
5 Kokzon 2000 W

3.3 Tillbehör

• Galler
För kokkärl, bakformar och stekkärl.

- Platt bakplåt

För kakor och småkakor.

• Långpanna

För bakning och stekning eller som fettuppsamlingsfat.

• Förvaringslåda
  Förvaringslådan finns under ugnsutrymmet.
  • Installera teleskopskenor (tillval)
  För att sätta galler eller plåtar på den. Du kan använda dem var för sig.

4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

WARNING

Se säkerhetsavsnitten.

FÖRSIKTIGHET

Håll alltid i mitten av handtaget för att öppna ugnsluckan.

4.1 Första rengöring

- Tag bort alla delar från produkten.

- Rengör produkten före första användning.

FÖRSIKTIGHET

Använd inte slipande rengöringsmedel! Dessa kan skada ytan. Se avsnitt "Underhåll och rengöring".

4.2 Bränna ur ugnen

Sätt den tomma produkten på förvärmning för att bränna bort fett.

1. Välj funktionen och maximal temperatur.

2. Låt produkten stå på i 45 minuter.

3. Ställ in funktionen 📄Högsta temperaturen för den här funktionen är 210 °C.

4. Låt produkten stå på i 15 minuter. Tillbehören kan bli varmare än normalt. Produkten kan avge lukt och rök. Det är

helt normalt. Se till att du har tillräckligt med ventilation.

4.3 Mekaniskt lucklås

Det förhindrar barn från att öppna ugnsluckan.

Öppna produktluckan:

1. Håll lucklåset intryckt.

2. Öppna luckan. Tryck inte på lucklåset när du stänger produktluckan!

Avstängning av produkten inakti- verar inte det mekaniska lucklåset.

5. HÄLL – DAGLIG ANVÄNDNING

WARNING

Se säkerhetsavsnitten.

5.1 Värmeläge

Vred Funktion

0

Av-läge

1-6 Värmelägen

(1 - lägst; 6 - högst)

1. Vrid vredet till önskat värmeläge.

2. Avsluta tillagningen genom att vrida vredet till läget 0.

Utnyttja restvärmen för att minska energiförbrukningen. Stäng av

kokzonen ca 5–10 minuter innan tillagningen är klar.

5.2 Snabbplatta

En röd punkt i mitten av plattan visar att det är en snabbplatta. En snabbplatta värms upp snabbare än vanliga plattor. De röda punkterna är målade på plattorna. De kan slitas under användning och till och med försvinna helt efter en tid. Detta har dock inte någon effekt på produktens funktion.

6. HÄLL – RÅD OCH TIPS

6.1 Kokkärl

- Kokkärlets botten skall vara så tjock och plan som möjligt.

6.2 Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Sätt kokkärl på en gjutjärnsplatta innan den slås på.
• Stäng av gjutjärnsplattan innan tillagningen är klar för att utnyttja restvärmen.
• För att få tillfredsställande resultat måste diametern på pannor och kokzoner ha samma mått.

Upp- Använd för: värming inställning:

2 Lätt sjudning

3 Sjudning

4 Stekning/bryning

5 Uppkokning

6 Uppkokning/snabbstekning/ fritering

6.3 Exempel på olika typer av tillagning

Upp-värm-ninginställ-ning:

Använd för:

1 Varmhållning

7. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING

Se säkerhetsavsnitten.

Risk för brännskador på grund av restvärme!

Låt produkten kallna.

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

Repor eller mörka fläckar påverkar inte produktens funktion.

Borttagning av smuts:

1. Använd ett fint skurpulver eller en skursvamp för att ta bort smutsen.

2. Rengör produkten med en duk och lite rengöringsmedel.

3. Värm upp värmeplattorna till en låg temperatur och låt dem torka.
4. För underhåll av värmeplattorna, gnid in lite symaskinsolja då och då och polera sedan med ett hushållspapper.

Använd ett lämpligt rengöringsmedel för rostfritt stål för att rengöra hållens kanter av rostfritt stål.

Värmeplattornas kanter av rostfritt stål kan missfärgas något på grund av värmen.

8. UGN – DAGLIG ANVÄNDNING

WARNING

Se säkerhetsavsnitten.

8.1 Aktivera och avaktivera produkten

1. Ställ vredet för ugnsfunktioner på ugnsfunktionen.
2. Ställ in temperaturvredet på en temperatur.
   Temperaturindikatorn tänds medan temperaturen i produkten ökar.
3. Om du vill avaktivera produkten vrider du vredet för ugnsfunktioner och temperaturvredet till läget Av.

För att inte skada ugnstermostaten med farlig överhettning har ugnen en säkerhetstermostat som stänger av eltillförseln. Ugnen sätts automatiskt på igen när temperaturen sjunker

WARNING

Säkerhetstermostaten fungerar bara om ugnstermostaten inte fungerar som den ska. När detta händer är ugnstemperaturen mycket hög och alla maträtter kan brännas vid. Du måste omedelbart ringa serviceavdelningen för att få ugnstermostaten utbytt.

8.2 Säkerhetstermostat

Säkerhetstermostaten är en värmesäkring i en fungerande termostat.

8.3 Ugnsfunktioner

Ugnsfunktion Tillämpning
	AV-läge Produkten är avstängd.
	Ugnslampa För att tända ugnsutrymmet utan en tillagningsfunktion.
	Över/Undervärme	Värmen kommer från det övre och undre värmeelementet samtidigt. För bakning och stekning på en ugnsnivå.
	Grillning	För grillning av en liten mängd tunna livsmedel i mitten av gallret. För att rosta bröd. Högsta temperaturen för den här funktionen är 210 °C.
	Undre värme-element	Värmen kommer endast från det undre värmeelementet. För bakning av kakor med knapriga eller skorpartade bottnar.
	Max Grill	För grillning av tunna livsmedel i stora mängder. För att rosta bröd. Värmen kommer från hela grillelementet.
	Varmluftsgrilling	För stekning av större stycken kött eller fågel på en nivå. Även för att gratinera och bryna.
	Lågtemperaturstekning	Inställningen Lågtemperaturstekning. Värmen kommer från det övre och undre värmeelementet samtidigt. Högsta temperaturen för den här funktionen är 125 °C.

Se säkerhetsavsnitten.

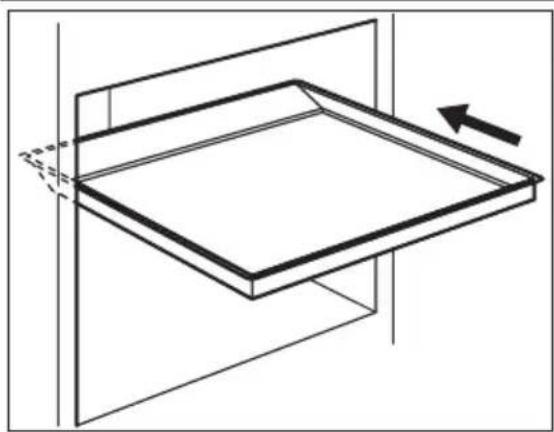

9.1 Sätt in bakplåten

Sätt in plåten i mitten av ugnen, mellan främre och bakre väggen. På detta sätt kan värmen cirkulera framför och bakom bakplåten. Se till att plåten är placerad såsom på bilden, med den vinklade fasen baktill.

WARNING

Tryck inte skenan hela vägen till ugnens bakvägg. Detta förhindrar att värmen cirkulerar runt plåten. Maten kan bli bränd, särskilt på plåtens bakre del.

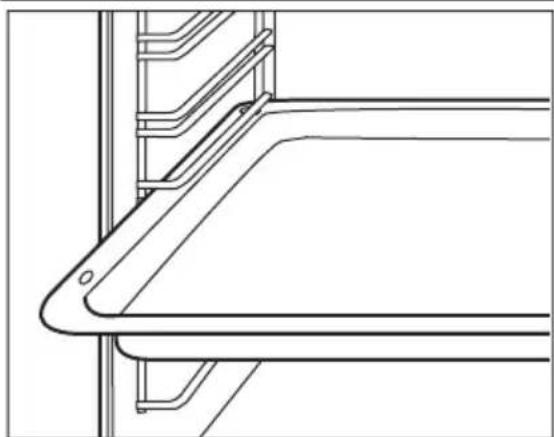

9.2 Sätta in ugnstillbehören

Skjut in tillbehören med den dubbla sidan bakåt så att de pekar mot inbyggnadsugnens botten. Skjut in tillbehören mellan styrskenorna på en av inbyggnadsugnens nivåer.

Sätta in galler och djup långpanna samtidigt

Lägg gallret på den djupa långpannan. Skjut in den djupa långpannan mellan styrskenorna på en av inbyggnadsugnens nivåer.

10. UGN - RÅD OCH TIPS

FÖRSIKTIGHET

Använd en djup långpanna för mycket fuktiga kakor. Fruktjuicer kan orsaka permanenta fläckar på emaljen.

• Ugnen har fyra nivåer. Räkna nivåerna från botten av produkten.
• Fukt kan kondenseras i produkten eller på glasluckorna. Detta är normalt. Stå alltid en bit ifrån ugnen när du öppnar ugnsluckan vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på produkten efter varje användning.
• Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta kan förändra tillagningsresultaten och skada emaljen.

• Värm ugnen i ca 10 minuter före tillagning.
• Öppna inte ugnsluckan innan 3/4 av gräddningstiden har gått
• Om du använder två bakplåtar samtidigt ska en nivå mellan dem vara tom.

10.2 Tillagning av kött och fisk

• Tillaga inte kött som väger mindre än 1 kg. Köttet blir för torrt om du tillagar för små mängder.

• Använd en långpanna för mycket fet mat för att förhindra att det blir fläckar i ugnen som inte går att få bort.

• Låt köttet vara i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.

• Häll i lite vatten i långpannan för att undvika att det bildas för mycket rök i ugnen under stekningen. Häll i lite vatten varje gång det torkat upp för att förhindra att röken kondenseras.

10.3 Långsam tillagning

När du använder tillagningsfunktionen Lågtemperaturstekning ska du aldrig täcka över maten.

Använd inte lock.

Med Lågtemperaturstekning blir köttet mycket mört och håller sig saftigt. Använd denna funktion för möra, magra stycken av kött och fisk. Lågtemperaturstekning är inte lämplig för grytstekar eller feta fläskstekar. Använd 125 °C för små köttbitar, t.ex. biffar.

10.4 Tillagningstider

Tillagningstiden beror på typen av mat samt matens konsistens och volym. Observera resultaten du erhåller när du använder produkten i början. Experimentera dig fram till de bästa inställningarna (t.ex. värmeläge och koktid) för dina kokkärl, recept och matmängder när du använder denna produkt.

10.5 Över/Undervärme

Livsmedel	Plåttyp och gal-lernivå	Förupp-värmnings-tid (min)	Temperatur (°C)	Koktid/grädd-ningstid (min)
Smördegs- remsor (250 g)	emaljerad plåt på nivå 3	- 150 25 - 30
Platt kaka (1000 g)	emaljerad plåt på nivå 2	10 160 - 170 30 - 35
Jästkaka med äpple (2000 g)	emaljerad plåt på nivå 3	- 170 - 190 40 - 50
Äppelpaj (1200+1200 g)	2 runda alumi- niumplåtar (diame- ter: 20 cm) på nivå 1	15 180 - 200 50 - 60
Muffins (500 g)	emaljerad plåt på nivå 2	10 160 - 180 25 - 30
Lätt sockerka- ka utan fett (350 g)	1 rund aluminiumpl- låt (diameter: 26 cm) på nivå 1	10 160 - 170 25 - 30
Kaka i lång- panna (1500 g)	emaljerad plåt på nivå 2	- 160 - 170		45 - 55 ^1)
Hel kyckling (1350 g)	galler på nivå 2, bakplåt på nivå 1	- 200 - 220 60 - 70
Halv kyckling (1300 g)	galler på nivå 3, bakplåt på nivå 1	- 190 - 210 30 - 35
Fläskkotlett (600 g)	galler på nivå 3, bakplåt på nivå 1	- 190 - 210 30 - 35
Mördegskaka (800 g)	emaljerad plåt på nivå 2	20 230 - 250 10 - 15
Fylld jästkaka (1200 g)	emaljerad plåt på nivå 2	10 - 15 170 - 180 25 - 35
Pizza (1000 g)	emaljerad plåt på nivå 2	10 - 15 200 - 220 30 - 40
Cheesecake (2600 g)	emaljerad plåt på nivå 2	- 170 - 190 60 - 70
Schweizisk äppelkaka (1900 g)	emaljerad plåt på nivå 1	10 - 15 200 - 220 30 - 40
Julkaka (2400 g)	emaljerad plåt på nivå 2	10 - 15 170 - 180		55 - 65 ^2)
Ost- och skinkpaj (1000 g)	1 rund plåt (diame- ter: 26 cm) på nivå 1	10 - 15 220 - 230 40 - 50
Bondbröd (750 + 750 g)	2 runda alumi- niumplåtar (diame- ter: 20 cm) på nivå 1	18 ^3)	180 - 200 60 - 70
Ungersk val-nötsdessert (600 + 600 g)	2 runda alumi-niumplåtar (längd: 25 cm) på nivå 2	10 160 - 170 40 - 50
Ungersk val-nötsdessert - traditionell (600 + 600 g)	2 runda alumi-niumplåtar (längd: 20 cm) på nivå 2	- 160 - 170 30 - 40
Jästbullar (800 g)	emaljerad plåt på nivå 2	10 - 15 200 - 210 10 - 15
Rulltårta (500 g)	emaljerad plåt på nivå 1	10 150 - 170 15 - 20
Maräng (400 g)	emaljerad plåt på nivå 2	- 100 - 120 40 - 50
Smulpaj (1500 g)	emaljerad plåt på nivå 3	10 - 15 180 - 190 25 - 35
Sockerkaka (600 g)	emaljerad plåt på nivå 3	10 160 - 170 25 - 35
Butterkaka (600 g)	emaljerad plåt på nivå 2	10 180 - 200 20 - 25

1) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 7 minuter.

2) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 10 minuter.

3) Ställ in temperaturen på 250 °C för förvärmning.

10.6

Livsmedel Ugnsnivå		Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddnings-tid (minuter)
Rostat bröd (500 g)	3 4 250 2 - 4
Halv kyckling (1 200 g)	2 - 230 30 + 30
Biffar (1000 g)	3	10	250	15 + 15
Fläskkotlett (500 g)	3 - 230 25 + 25

11. UGN – UNDERHÅLL OCH RENGÖRING

WARNING

Se säkerhetsavsnitten.

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugsutrymmet efter varje användning. Därigenom är det lättare att ta bort smuts och den bränner inte fast.

• Tag bort svår smuts med ett speciellt ugnsrengöringsmedel.

• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.

• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

11.1 Borttagning av ugnsstegarna

Sätt i ugnsstegarna i omvänd ordning.

Ugnsstegarnas avrundade ändar ska peka framåt.

11.2 Ugnstak

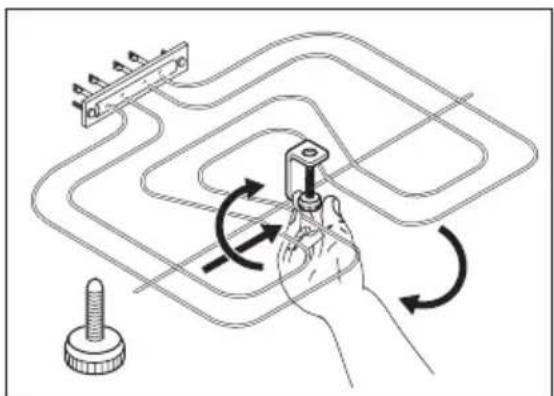

Du kan ta bort grillelementet för att göra det enklare att rengöra ugnstaket.

WARNING

Avaktivera produkten innan du tar ut grillelementet. Se till att ugnen har svalnat. Det finns risk för att du bränna dig.

1. Ta bort skruven som håller fast grillelementet. Använd en skruvmejsel första gången.

1. Dra försiktigt grillelementet nedåt.

Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.

1. Dra först ut stegarnas främre del från sidoväggen.

2. Dra ut stegen baktill från ugnssidan och ta bort den.

3. Rengör ugnstaket med en mjuk trasa och en lösning av varmt vatten och diskmedel och låt det torka.

4. Sätt i grillelementet i omvänd ordning.

WARNING

Se till att grillelementet är korrekt installerat och inte faller ned.

Ugnsluckan har två glasrutor monterade som ett dubbelglas. Ta bort ugnsluckan för att göra rengöringen enklare.

WARNING

Ugnsluckan kan plötsligt slå igen om du försöker ta bort glasrutorna när luckan fortfarande är monterad.

WARNING

Se till att glasskivorna har svalnat innan du rengör glasluckan. Det finns risk att glaset går sönder.

WARNING

När luckans glaspaneler skadas eller repas blir glaset skört och kan gå sönder. För att förhindra detta måste du byta ut dem. Kontakta ditt lokala servicecenter för ytterligare information.

Demontering av ugnslucka och panel i glas

1. Öppna luckan helt och håll i de två gångjärnen.

1. Lyft och vrid handtagen på gångjärnen.

1. Stäng ugnsluckan till den första öppna positionen (halvvägs). Dra sedan luckan mot dig och avlägsna den från dess plats.

1. Lägg ned luckan på ett stadigt och mjukt underlag (t.ex. en filt). Ta bort två skruvar från luckans nedre kant med en skruvmejsel.

Lossa inte skruvarna.

1. Använd en stekspade av trä eller plast eller motsvarande för att öppna innerluckan. Håll i ytterluckan och för innerluckan mot luckans överkant.

2. Lyft innerluckan.

3. Rengör luckans insida.

Rengör glasrutorna med vatten och lite diskmedel. Torka noga.

WARNING

Rengör panelen i glas med vatten och lite diskmedel. Rengöringsmedel med slipeffekt, fläckborttagningsmedel och vassa föremål (t.ex. knivar eller skrapor) kan ska-da glaset.

Montering av ugnslucka och panel i glas

Sätt i ugnsluckan när rengöringen är klar. Gör detta genom att följa anvisningarna i omvänd ordning.

11.4 Ta bort förvaringslådan

För rengöring kan förvaringslådan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så långt det går.
2. Lyft försiktigt förvaringslådan uppåt.
3. Dra ut lådan helt.

Sätta fast förvaringslådan

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

WARNING

Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

11.5 Ugnslampa

WARNING

Var försiktig när du ska byta ugns-lampa. Stäng alltid av produkten innan du börjar byta lampan. Det finns risk för elstötar.

WARNING

Lamporna som används i den här produkten är speciallampor som endast är avsedda för användning i hushållsprodukter. Använd dem inte för att lysa upp hushållsrum eller delar av rum. Om du behöver byta en lampa måste den nya lampan ha samma effekt och vara avsedd endast för hushållsbruk.

Innan du byter ut ugnslampan:

• Avaktivera produkten.
• Ta ut säkringarna i säkringsskåpet eller stäng av huvudströmbrytaren.
• Lägg en duk på ugnsbotten. På detta sätt undviker man att skada ugnslampan och lampglaset.

Byte av ugnslampan:

1. Lampglaset hittar du längst bak i utrymmet.

Ta bort lampglaset genom att vrida det moturs.

1. Rengör lampglaset.
2. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.

Använd bara samma lamptyp som ersättningslampa. Den måste ha samma effekt och vara avsedd endast för användning i hushållsprodukter.

1. Sätt tillbaka lampglaset.

12. OM MASKINEN INTE FUNGERAR

Problem Möjlig orsak Lösning
Produkten fungerar inte Säkringen i säkringsskå-pet har löst ut		Kontrollera säkringen.Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnen värms inte upp Ugnen är inte på Sätt på ugnen
Ugnen värms inte upp Nödvändiga inställningar är inte gjorda		Kontrollera inställningarna
Ugnslampan tänds inte	Glödlampan är trasig	Byt ut ugnslampan
Ånga och kondens av-sätts på maten och i ugn-sutrymmet	Maten har fått stå kvar för länge i ugnen	Låt inte maträtter stå i ug-nen längre än 15–20 mi-nuter efter att tillagningen är klar
Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.		Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugnsut-rymmets yttre kant.
Vi rekommenderar att du antecknar den här:Modell (MOD.) ......Produktnummer (PNC) ......Serienummer (S.N.) ......

13. INSTALLATION

WARNING

Se säkerhetsavsnitten.

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

Minsta avstånd

Mått cm
A	69
B	61

13.2 Tekniska data

Mått

Höjd 854 - 919 mm

Mått

Bredd 500 mm

Djup 600 mm

Total effekt 8665 W

Nätspänning 230 V

Frekvens 50 Hz

13.3 Justering av höjd

Spisen är vid leverans 898 mm hög och 500 mm djup.

För att ändra spisens höjd och djup:

1. Lägg spisen på sidan.
2. För ändring av sockelns djup, skruva loss skruven A och lossa skruvarna B på fästet.
3. Ställ in önskat djup.

4. Skruva i skruvarna A och B

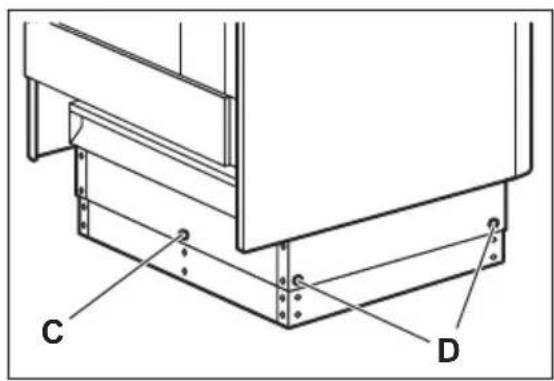

5. För ändring av höjden, skruva loss skruven C (1 skruv) i mitten baktill på sockeln och sidoskruvarna D (4 skruvar).

6. Tryck in sockeln till önskad höjd, 923, 898 eller 858 mm.
7. Skruva i skruvarna C och D.

Använd de små fötterna på produktens undersida för att ställa in samma nivå på spisens ovansida som övriga ytor.

13.4 Tippskydd

Du måste installera tippskyddet. Montera tippskyddet för att hindra att produkten välter vid felaktig belastning.

WARNING

Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

Kontrollera att du placerar tipp-skyddet på rätt höjd.

Så här monterar du tippskyddet

1. Ställ in rätt höjd och plats för produkten innan du fäster tippskyddet.
2. Säkerställ att ytan bakom produkten är jämn.
3. nstallera tippskyddet 317 - 322 mm nedanför produktens ovansida, och med 80 - 85 mm avständ från produktens sida till det runda hålet på konsolen. Skruva fast det i stabilt material eller använd lämplig förstärkning (vägg).
4. Du hittar hålet till vänster på produktens baksida. Se bilden.
5. Om du ändrade måtten på spisen måste du justera tippskyddet.

Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet för att centrera produkten.

13.5 Elektrisk installation

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlet "Säkerhetsinformation" inte följs.

Produkten levereras utan nätkabel och stickkontakt. Kabeltyp: H05 RR-F med fullgott tvärsnitt.

WARNING

Innan du ansluter nätsladden till uttaget ska du mäta spänningen mellan faserna i hushållsnätverket. Läs sedan på anslutningsetiketten på produktens baksida så att rätt elektrisk installation används. Med denna stegordning undviker man installationsfel och skador på produktens elektriska komponenter.

Nätkabeln får inte vidröra den del av produkten som visas i bilden.

14. MILJÖSKYDD

Återvinn material med symbolen 📊.

Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen ✗ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
