KÄYTTÖOHJE EKS50101OW ELECTROLUX

FI LIESI KÄYTTÖOHJE 2

SV SPIS BRUKSANVISNING 23

SISÄLLYS

1. TURVALLISUUSTIEDOT 3
2. TURVALLISUUSOHJEET 4
3. LAITTEEN KUVAUS 7
4. KÄYTTÖÖNOTTO 7
5. KEITTOTASO - PÄIVITTÄINEN KÄYTTÖ 8
6. KEITTOTASO - HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ 9
7. KEITTOTASO - HOITO JA PUHDISTUS 9
8. UUNI - PÄIVITTÄINEN KÄYTTÖ 9
9. UUNI - LISÄVARUSTEIDEN KÄYTTÄMINEN 10
10. UUNI - HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ 12
11. UUNI - HOITO JA PUHDISTUS 15
12. KÄYTTÖHÄIRIÖT 19
13. ASENNUS 19

Kiitämmte teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxin maailmaan.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huolto-ohjeita: www.electrolux.com

Tuotteen rekisteröimiseksi parempaa huoltoa varten: www.electrolux.com/productregistration

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.electrolux.com/shop

KULUTTAJANEUVONTA JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen.

Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

Varoitukset/huomautukset ja turvallisuusohjeet.

Yleistietoja ja vinkkejä

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään.

1. TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

VAROITUS!

Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ai-noastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo heitä.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun laite on toiminnassa tai se jäähtyy. Laitteen osat ovat kuumia.
• Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.
• Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

1.2 Yleiset turvallisuusohjeet

• Laite ja sen osat kuumenevat käytön aikana. Älä kosketa lämpövastuksiin.
• Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

• Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

• Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.

• Älä säilytä mitään keittotason päällä.
• Laitteen puhdistuksessa ei saa käyttää painepesuria.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa laittaa liesitasolle, koska ne voivat kuumentua.
• Ole varovainen koskettaessasi säilytyslaatikkoa. Se voi kuumentua.

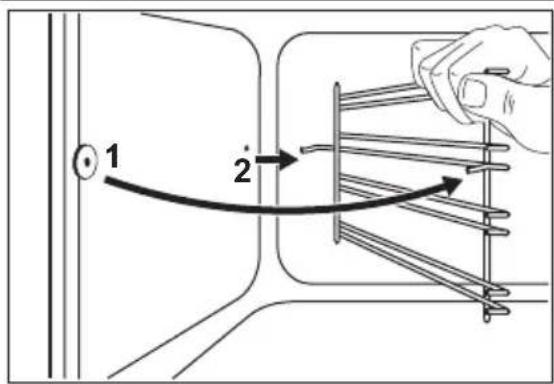

• Poista kannatinkiskot vetämällä ensin kannatinkiskon etuosasta ja sen jälkeen takaosa irti sivuseinistä. Kiinnitä uunipeltien kannatinkiskot takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena luukun lasin särkyminen.

2. ! TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Varmista, että laite asennetaan turvallisten rakenteiden alapuolelle ja lähelle.

• Laitteen sivujen on oltava saman korkuisten laitteiden tai kalusteiden lähellä.

• Älä asenna laitetta tason päälle.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.

Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.

• Kytke pistoke maadoitettuun pistorasi-aan.

• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Ota yhteyttä huoltoliikkeeseen tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Älä anna virtajohtojen koskettaa laitteen luukkuun, varsinkaan luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajoh-dossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vika-virtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erotti-men kontaktiaukon leveys on oltava vähintään 3 mm.

2.2 Käyttö

VAROITUS!

Henkilövahinkojen, palovammojen tai sähköiskujen vaara.

• Käytä laitetta kotiympäristössä.
• Älä muuta laitteen teknisiä ominaisuksia.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Älä jätä laitetta ilman valvontaa toimin-nan aikana.
• Kytke laite pois toiminnasta jokaisen käyttökerran jälkeen.
• Laite kuumenee käytön aikana. Älä kosketa lämpövastuksiin. Käytä aina uunikintaita, kun käsittelet lisävarusteita tai uunivuokia.

• Avaa laitteen luukku varoen laitteen ollessa toiminnassa. Laitteesta voi tulla kuumaa ilmaa.

• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.

• Älä paina avointa uunin luukkua.
• Älä käytä ulkoista ajastinta tai erillistä kauko-ohjausjärjestelmää laitteen käyttämiseen.
• Pidä laitteen luukku aina suljettuna, kun laite on toiminnassa.
• Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne kuumenevat.
• Kytke keittoalue off-asentoon käytön jälkeen.
• Älä käytä laitetta työtasona tai säilytystasona.

VAROITUS!

Olemassa on tulipalon tai räjähdyksen vaara.

• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.
• Älä anna kipinöiden tai avotulen päästä laitteeseen avatessasi luukkua.
• Avaa laitteen luukku varoen. Alkoholia sisältävät aineet voivat kehittää helposti syttyvän alkoholin ja ilman seoksen.
• Älä yritä sammuttaa tulta vedellä. Kytke laite irti sähköverkosta ja peitä liekit kannella tai sammutuspeitteellä.

VAROITUS!

Laite voi muutoin vaurioitua.

- Emalipinnan vaurioitumisen tai värimuutoksien estäminen:

• Älä aseta uunivuokia tai muita esineitä suoraan laitteen pohjalle.
• Älä aseta alumiinifoliota suoraan laitteen pohjalle.
• Älä aseta vettä suoraan kuumaan laitteeseen.
• älä säilytä kosteita astioita tai ruokia laitteessa sen käytön jälkeen.

- Ole varovainen, kun irrotat tai kiinnität lisävarusteita.

• Emalipintojen värimuutokset eivät vaikuta laitteen toimintaan. Niitä ei katsota viaksi takuuoikeudellisessa mielessä.
• Käytä korkeareunaista uunivuokaa kosteiden leivonnaisten paistamisessa. Hedelmä- ja marjamehut voivat jättää pysyviä jälkiä.
• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä anna kattiloiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioi-tua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoasti-aa.
• Älä aseta alumiinifoliota laitteen päälle.
• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.

VAROITUS!

Varmista, että asennat sen va- kaasti laitteen kallistumisen estä- miseksi. Lue ohjeet Asennus-luvusta.

2.3 Hoito ja puhdistus

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

• Ennen kuin aloitat hoitoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.

• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteys valtuutettuun huoltoliikkeeseen.

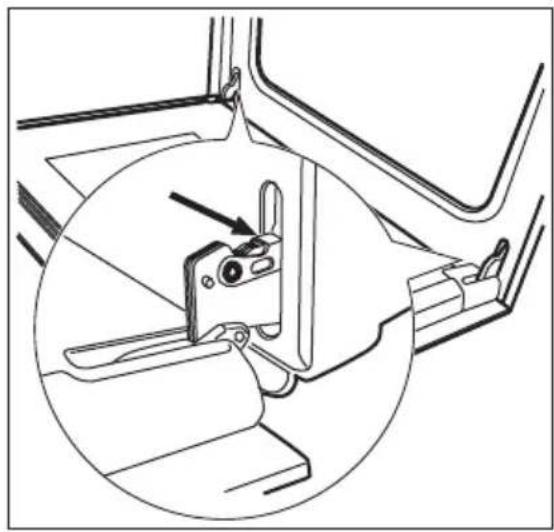

• Ole varovainen irrottaessasi luukkua. Luukku on painava!

• Puhdista laite säännöllisesti, jotta pinta-materiaali ei vaurioidu.
• Laitteeseen jäänyt rasva tai ruoka voi aiheuttaa tulipalon.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.
• Älä puhdista katalyyttistä emalia (jos olemassa) pesuaineella.

2.4 Sisävalo

- Käytä ainoastaan kodinkoneisiin tarkoitettuja hehkulamppuja tai halogeenilamppua. Älä käytä sitä rakennuksen valaisemiseen.

VAROITUS!

Sähköiskun vaara.

• Ennen lampun vaihtamista laite on irrotettava pistorasiasta.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.5 Hävittäminen

VAROITUS!

Tällöin on olemassa henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

3. LAITTEEN KUVAUS

3.1 Laitteen osat

1 Keittotason vääntimet
2 Lämpötilanäyttö
3 Lämpötilan väännin
4 Uunin toimintojen väännin
5 Keittotason merkkivalo
6 Lämpövastus
7 Uunin lamppu
8 Arvokilpi
9 Kannatintasot

3.2 Keittoalueet

1 Keittoalue 1000 W
2 Höyrynpoistoaukko
3 Keittoalue 1500 W
4 Keittoalue 1500 W
5 Keittoalue 2000 W

3.3 Varusteet

• Ritilä
Käytetään keittoastioiden, kakkuvuokien ja paistien alustana.
• Matalareunainen uunipelti
Kakkuja ja pikkuleipiä varten.
- Korkeareunainen uunipannu

Käytetään leivonnassa, paistamisessa tai rasvankeruuastiana.

- Säilytyslaatikko

Säilytyslaatikko sijaitsee uunikammion alapuolella.

- Valinnaiset teleskooppikannattimet

Ritilöiden tai uunipeltien asettamista varten. Ne voidaan tilata erikseen.

4. KÄYTTÖÖNOTTO

VAROITUS!

Lue turvallisuutta koskevat luvut.

HUOMIO

Avaa uunin luukku aina tarttumalla kahvan keskeltä.

4.1 Uuden laitteen puhdistaminen

• Poista kaikki varusteet laitteen sisältä.
• Puhdista laite ennen ensimmäistä käyttökertaa.

HUOMIO

Älä käytä hankaavia puhdistusaineita. Ne voivat vahingoittaa pintoja. Lue ohjeet kohdasta "Hoito ja puhdistus".

4.2 Esikuumennus

Esikuumenna tyhjä laite jäljelle jääneen rasvan polttamiseksi pois.

1. Valitse toiminto ja maksimilämpötila.
2. Anna laitteen käydä 45 minuuttia.
3. Aseta - loiminto. Tämän toiminnon maksimilämpötila on 210 °C.
4. Anna laitteen käydä 15 minuuttia. Varusteet voivat kuumentua tavallista enemmän. Laitteesta voi tulla hajua ja savua. Tämä on normaalia. Tarkista, että ilmavirtaus on riittävä.

4.3 Luukun mekaaninen lukitus

Estää lapsia avaamasta uuninluuk- kua.

1. Vedä luukun lukosta.
2. Avaa luukku.

Älä vedä luukun lukosta sulkiessa- si luukkua!

Kun laite kytketään pois toimin- nasta, luukun mekaaninen lukitus ei poistu käytöstä.

5. KEITTOTASO - PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Tehotaso

Vään-nin	Toiminto
0	Pois toiminnasta
1-6 Tehotasot(1 - alhaisin lämpötila-asetus, 6 - korkein lämpötila-asetus)

1. Käännä väännin haluamasi tehotason kohdalle.
2. Lopeta ruoanlaitto kääntämällä väännin asentoon 0.

Käytä jälkilämpöä vähentääksesi energian kulutusta. Kytke keitto-alue pois toiminnasta noin 5-10 minuuttia ennen ruoanlaiton päät-tämistä.

5.2 Pikalevy

Levyn keskellä oleva punainen piste osoittaa pikalevyn. Pikalevy kuumenee muita levyjä nopeammin.

Punaiset pisteet on maalattu levyihin. Nii- den kunto voi heikentyä käytön aikana ja ne voivat jopa hävitä kokonaan ajan ku- luessa. Tämä ei vaikuta millään tavalla lait- teen toimintaan.

6. KEITTOTASO - HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ

6.1 Keittoastiat

- Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.

6.2 Energiansäästö

• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia valurautaiselle keittolevylle, ennen kuin kytket keittolevyn toimintaan.
• Kytke valurautainen keittolevy pois toiminnasta ennen kypsen- nysajan päätymistä hyödyn- tääksesi jälkilämmön.
• Parhaiden tuloksien saavuttamiseksi keittoastioiden pohjan tulee olla keittoalueen kokoinen.

6.3 Esimerkkejä keittotoiminnoista

Teho- Käyttökohde: taso:

1 Lämpimänäpito

2 Hiljainen haudutus

3 Haudutus

4 Paistaminen / ruskistus

5 Kiehauttaminen

6 Kiehauttaminen / pikapais- taminen / uppopaistaminen

7. KEITTOTASO - HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

Palovammojen vaara jälkilämmön vuoksi! Anna laitteen jäähtyä.

Puhdista keittotaso jokaisen käytön jälkeen.

Tarkista aina, että keittoastian pohja on puhdas.

Naarmut tai tummat läiskät eivät vaikuta laitteen toimintaan.

Lian poistaminen:

1. Poista lika hienojakoisella hankausjauheella tai hankaussienellä.

2. Puhdista laite kostealla liinalla käyttäen vähän puhdistusainetta.

3. Kuumenna keittolevy alhaiseen lämpötilaan ja anna kuivua.

4. Keittolevyt on hyvä käsitellä aika ajoin hankaamalla niiden pintaan vähän ompelukoneöljyä imukykyisellä pape- rilla.

Käytä keittotason ruostumattomien teräsosien puhdistuksessa ruostumattoman teräksen puhdistusainetta.

Keittolevyn ruostumattomasta teräksestä valmistetun reunuksen väri voi muuttua hieman kuumentumisen vaikutuksesta.

8. UUNI - PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Laitteen kytkeminen toimintaan ja pois toiminnasta

1. Käännä uunin toimintojen valitsin haluamasi toiminnon kohdalle.
2. Käännä lämpötilan säädin haluamasi lämpötilan kohdalle.
   Lämpötilan merkkivalo palaa uunin kuumenemisen aikana.
3. Laite kytketään pois toiminnasta kääntämällä uunin toimintojen valitsin ja lämpötilan valitsin Off-asentoon.

8.2 Ylikuumenemissuoja

Ylikuumenemissuoja on toimivan termostaatin lämpörajoitin.

Jotta vaarallinen ylikuumeneminen ei vahingoittaisi uunin termostaattia, uunissa on ylikuumenemissuoja, joka katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

VAROITUS!

Ylikuumenemissuoja toimii vain, jos uunin termostaatti ei toimi oikein. Kun toimintahäiriöitä esiintyy, uunin lämpötila on erittäin korkea ja sen seurauksena kaikki ruoat voivat palaa. Ota välittömästi yhteyttä huoltoliikkeeseen uunin termostaatin vaihtamiseksi.

8.3 Uunin toiminnot

Uunin toiminto Käyttötarkoitus
	OFF-asento Laitteesta on katkaistu virta.
	Uunin lamppu Uunin lampun sytyttäminen ilman uunitoimintoa.
	Ylä- ja alalämpö	Kuumentaa uunin ylä- ja alaosan samanaikaisesti. Paista-minen yhdellä kannatintasolla.
	Grilli	Matalien ja pienten ruokamäärien grillaus ritiilän keskellä.Leivän paahtaminen.Tämän toiminnon maksimilämpötila on 210 °C.
	Alalämpövastus	Vain uunin alavastus on toiminnassa. Rapea- tai murea-pohjaisten kakkujen paistaminen.
	Suuri grilli	Matalien ja suurien ruokamäärien grillaus. Leivän paahtaminen. Suuri grillivastus on toiminnassa.
	Ruskistaminen	Suurikokoisten lihapalojen tai lintupaistien paistaminenyhdellä tasolla. Gratinointi ja ruskistus.
	Matalalämpö	Ruoan valmistaminen hitaasti. Kuumentaa uunin ylä- ja alavastuksilla samanaikaisesti.Tämän toiminnon mak-similämpötila on 125 °C.

9. UUNI - LISÄVARUSTEIDEN KÄYTTÄMINEN

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Leivinpellin asettaminen paikoilleen

Aseta leivinpelti uunikammion keskelle etu- ja takaseinän väliin. Tällöin lämpö voi kiertää leivinpellin etu- ja takaosassa. Varmista, että leivinpelti on asetettu kuvan mukaisesti niin, että kalteva puoli on takana.

VAROITUS!

Älä paina leivinpeltiä kokonaan uunikammion takaseinään. Muutoin lämpö ei kierrä leivinpellin ympärillä. Ruoka voi tällöin palaa, erityisesti leivinpellin takaosassa.

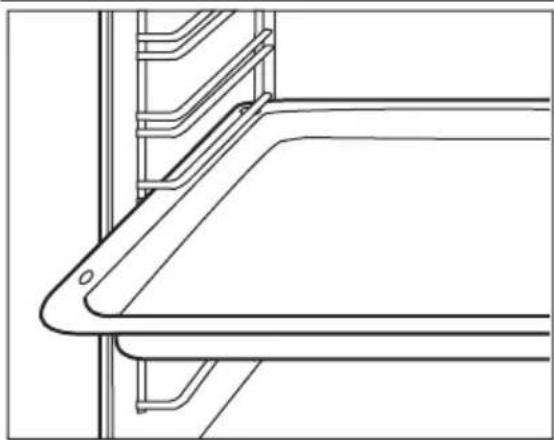

9.2 Uunipeltien ja ritilän asettaminen kannattimille

Aseta pellit kannattimille siten, että kääntyvä reuna tulee taakse ja osoittaa pohjaa kohti. Työnnä pellit ja ritilät kannatinkiskojen väliin.

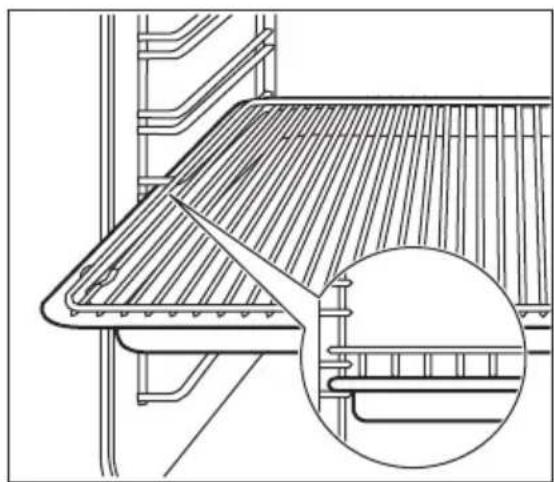

Ritilän ja korkeareunaisen uunipannun asettaminen samanaikaisesti

Aseta ritilä uunipannun päälle. Työnnä uunipannu kannatinkiskojen väliin jollekin kannatintasolle.

10. UUNI - HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ

HUOMIO

Käytä korkeareunaista uunipeltiä kosteiden leivonnaisten paistamisessa. Hedelmämehut voivat aiheuttaa pysyviä tahroja emalipintaan.

• Uunissa on neljä kannatintasoa. Laske kannatintasot uunin pohjasta alkaen.
• Kosteutta voi tiivistyä uunin sisään ja luukun laseihin. Tämä on normaalia. Pysyttele sopivalla etäisyydellä laitteesta avatessasi luukkua toiminnan aikana. Tiivistymistä voi vähentää käyttämällä laitetta 10 minuuttia ennen ruokien kypsentämistä.
• Pyyhi kosteus pois jokaisen käyttökerran jälkeen.
• Älä aseta mitään esinettä suoraan uunin pohjalle äläkä peitä osia alumiinifoliolla kypsennyksen aikana. Tämä voi vaikuttaa kypsennystuloksiin ja vaurioittaa emalipintaa.

10.1 Kakkujen leipominen

• Esikuumenna uunia noin 10 minuutin ajan ennen kuin aloitat paistamisen.
• Älä avaa uunin luukkua ennen kuin 3/4 paistoajasta on kulunut.
• Jos käytät kahta uunipeltiä samanaikaisesti, jätä niiden väliin yksi tyhjä kannatintaso.

10.2 Lihan ja kalan kypsentäminen

- Älä kypsennä alle 1 kg:n kokoista lihakappaletta. Liian pienien lihamäärien kypsentäminen tekee lihasta kuivaa.

• Käytä uunipannua erittäin rasvaisten ruokien kanssa, jotta uuniin ei jää pysyviä tahroja.
• Anna lihan olla noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi.
• Jotta uuniin ei muodostuisi liikaa savua paistamisen aikana, lisää uunivuokaan hiukan vettä. Jotta savu ei tiivistyisi, lisää vettä aina sen kuivuttua loppuun.

10.3 Matalalämpö

Kun käytät Matalalämpö-uunitoi-mintoa, älä koskaan peitä ruokia. Älä käytä kantta.

Matalalämpö-toiminnossa lihasta tulee erittäin mureaa ja mehevää. Käytä tätä toimintoa saavuttaaksesi mureita ja rasvattomia liha- ja kalapaloja. Matalalämpö-toiminto ei sovi patapaistille tai rasvaisille porsaanpaisteille. Käytä 125 °C pienempien lihapalojen (esim. pihvien) kohdalla.

10.4 Paistoajat

Paistoaika riippuu ruokalajista, ruoan koostumuksesta ja määrästä. Seuraa kypsymistä aluksi. Kokemuksen kautta löydät paistoastioillesi, resepteillesi ja valmistettaville määrille parhaiten sopivat asetukset (teho, paistoaika jne.).

10.5 Ylä- ja alalämpö

Ruokalaji	Leivinpellin tyyppi ja kannatintaso	Esilämmitysaika (minuuttia)	Lämpötila (°C)	Kypsennystai paistoai-ka (minuut-tia)
Pasteijat (250 g)	emalipelti kannatin-tasolla 3	- 150 25 - 30
Matala kakku (1000 g)	emalipelti kannatin-tasolla 2	10 160 - 170 30 - 35
Ruokalaji	Leivinpellin tyyppi ja kannatintaso	Esilämmitysaika (minuuttia)	Lämpötila (°C)	Kypsennys-tai paistoai-ka (minuut-tia)
Hiivalla koho-tettu omena-kakku (2000 g)	emalipelti kannatin-tasolla 3	- 170 - 190 40 - 50
Omenapiiras (1200 + 1200 g)	kaksi pyöreää alu-miinivuokaa (halkai-sija 20 cm) kanna-tintasolla 1	15 180 - 200 50 - 60
Pienet kakut (500 g)	emalipelti kannatin-tasolla 2	10 160 - 180 25 - 30
Vähärasvainen sokerikakku (350 g)	yksi pyöreä alumii-nivuoka (halkaisija 26 cm) kannatinta-solla 1	10 160 - 170 25 - 30
Pannukakku (1500 g)	emalipelti kannatin-tasolla 2	- 160 - 170		45 - 55 ^1)
Kana, koko-nainen (1350 g)	uuniritilä tasolla 2, leivinpelti tasolla 1	- 200 - 220 60 - 70
Kana, puolikas (1300 g)	uuniritilä tasolla 3, leivinpelti tasolla 1	- 190 - 210 30 - 35
Porsaankyljyk-set (600 g)	uuniritilä tasolla 3, leivinpelti tasolla 1	- 190 - 210 30 - 35
Piirakka (800 g)	emalipelti kannatin-tasolla 2	20 230 - 250 10 - 15
Täytetty hiival-la kohotettu kakku (1200 g)	emalipelti kannatin-tasolla 2	10 - 15 170 - 180 25 - 35
Pizza (1000 g)	emalipelti kannatin-tasolla 2	10 - 15 200 - 220 30 - 40
Juustokakku (2600 g)	emalipelti kannatin-tasolla 2	- 170 - 190 60 - 70
Sveitsiläinen omenapiirakka (1900 g)	emalipelti kannatin-tasolla 1	10 - 15 200 - 220 30 - 40
Joulukakku (2400 g)	emalipelti kannatin-tasolla 2	10 - 15 170 - 180		55 - 65 ^2)
Kinkkupiiras (1000 g)	yksi pyöreä vuoka (halkaisija 26 cm) kannatintasolla 1	10 - 15 220 - 230 40 - 50
Ruokalaji	Leivinpellin tyyppi ja kannatintaso	Esilämmitysaika (mi-nuuttia)	Lämpötila (°C)	Kypsennys-tai paistoai-ka (minuut-tia)
Maalaisleipä (750 + 750 g)	kaksi pyöreää alu-miinivuokaa (halkai-sija 20 cm) kanna-tintasolla 1	183)	180 - 200 60 - 70
Romanialainen sokerikakku (600 + 600 g)	kaksi pyöreää alu-miinivuokaa (pituus: 25 cm) kannatinta-solla 2	10 160 - 170 40 - 50
Romanialainen sokerikakku - perinteinen (600 + 600 g)	kaksi pyöreää alu-miinivuokaa (pituus: 20 cm) kannatinta-solla 2	- 160 - 170 30 - 40
Hiivasämpylät (800 g)	emalipelti kannatin-tasolla 2	10 - 15 200 - 210 10 - 15
Kääretorttu (500 g)	emalipelti kannatin-tasolla 1	10 150 - 170 15 - 20
Marenki (400 g)	emalipelti kannatin-tasolla 2	- 100 - 120 40 - 50
Murotaikina-kakku (1500 g)	emalipelti kannatin-tasolla 3	10 - 15 180 - 190 25 - 35
Sokerikakku (600 g)	emalipelti kannatin-tasolla 3	10 160 - 170 25 - 35
Voikakku (600 g)	emalipelti kannatin-tasolla 2	10 180 - 200 20 - 25

1) Jätä kakku uuniin seitsemäksi minuutiksi laitteen virran katkaisemisen jälkeen.

2) Jätä kakku uuniin kymmeneksi minuutiksi laitteen virran katkaisemisen jälkeen.

3) Aseta esilämmityksen lämpötilaksi 250 °C.

10.6 Laajennettu grilli

Ruokalaji Kannatintaso		Esilämmitys-aika (minuuttia)	Lämpötila (°C)	Kypsennys-tai paistoaika (minuuttia)
Paahtoleipä (500 g)	3 4 250 2 - 4
Kana, puolikas (1200 g)	2 - 230 30 + 30
Naudanliha-pihvit (1000 g)	3 10 250 15 + 15
Porsaankyljyk-set (500 g)	3 - 230 25 + 25

11. UUNI - HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

• Puhdista laitteen etupinnat lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.
• Käytä metallipintojen puhdistuksessa tavanomaista puhdistusainetta.

• Puhdista uuni sisältä jokaisen käytön jälkeen. Tällä tavoin se on helpompi puhdistaa eivätkä roiskeet pala kiinni.

• Poista itsepintaiset tahrat erityisellä uuninpuhdistusaineella.

• Pese kaikki uunin varusteet (käytä pehmeää liinaa, lämmintä vettä ja pesuai-netta) jokaisen käytön jälkeen ja anna niiden kuivua.
• Jos käytät tarttumattomia varusteita, älä käytä puhdistuksessa voimakkaita pesuaineita, teräviä esineitä äläkä pese niitä astianpesukoneessa. Tarttumaton pinta voi vaurioitua.

11.1 Uunipeltien kannatinkiskojen irrottaminen

Voit poistaa uunipeltien kannatinkiskot si-vuseinien puhdistamisen ajaksi.

1. Vedä uunipeltien kannatinkiskon etuosa irti sivuseinästä.
2. Vedä uunipeltien kannatinkiskon takaosa irti seinästä ja poista se.

Kiinnitä uunipeltien kannatinkiskot takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

Uunipeltien kannatinkiskojen pyöristettyjen päiden on oltava eteenpäin.

11.2 Uunin katto

Voit poistaa grillin uunin katon puhdistamisen helpottamiseksi.

VAROITUS!

Kytke laite pois toiminnasta ennen grillin poistamista. Tarkista, että laite on kylmä. Olemassa on palovammojen vaara.

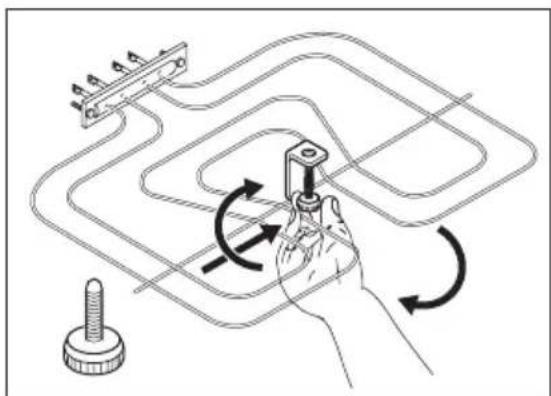

1. Ruuvaa grilliä paikallaan pitävä ruuvi irti. Käytä ensimmäisellä kerralla ruuvi-meisseliä.

1. Vedä grilliä varovasti alaspäin.
2. Puhdista uunin katto lämpimällä vedellä ja miedolla puhdistusaineella käyttäen pehmeää puhdistusliinaa. Anna pintojen lopuksi kuivua.
3. Asenna grilli noudattamalla ohjeita päinvastaisessa järjestyksessä.

VAROITUS!

Varmista, että grilli on asennettu oikein ja ettei se putoa alas.

11.3 Uuninluukun puhdistaminen

Uuninluukussa on kaksi päällekkäin asetettua lasia. Irrota uuninluukku sen puhdistamisen helpottamiseksi.

VAROITUS!

Uuninluukku voi vahingossa sulkeutua, jos yrität irrottaa sisemmän lasin luukun ollessa paikallaan.

VAROITUS!

Varmista, että lasipaneelit ovat jäähtyneet ennen lasiluukun puhdistamista. On olemassa lasin rikkoutumisvaara.

VAROITUS!

Jos luukun lasipaneelit vaurioituvat tai niissä on naarmuja, niiden kestävyys heikkenee ja ne voivat rikkoutua. Vaihda tällöin lasipaneelit. Kysy lisätietoja valtuutetusta huoltoliikkeestä.

Uuninluukun ja lasilevyn irrottaminen

1. Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

2. Nosta ja käännä saranoissa olevia vipuja.

1. Sulje uuninluukku ensimmäiseen avausasentoon (puoliväliin). Vedä luukkua sen jälkeen eteenpäin ja irrota se paikaltaan.

1. Aseta uuninluukku tasaiselle alustalle pehmeän kankaan päälle. Poista luukun alareunasta kaksi ruuvia ruuvi-meisselin avulla.

Pidä ruuvit tallessa.

1. Avaa luukun sisäosa puu- tai muovikaapimen tms. avulla. Pidä kiinni luukun ulko-osasta ja paina luukun sisäosaa luukun yläreunaa vasten.

2. Nosta luukun sisäosaa.

3. Puhdista luukun sisäpuoli.

Puhdista lasi vedellä ja miedolla puhdistusaineella. Kuivaa varovasti.

VAROITUS!

Puhdista lasi vain vedellä ja mie-dolla puhdistusaineella. Hankaavat puhdistusaineet, tahranpoistoai-neet ja terävät esineet (esim. veit-set tai kaapimet) voivat aiheuttaa vaurioita lasiin.

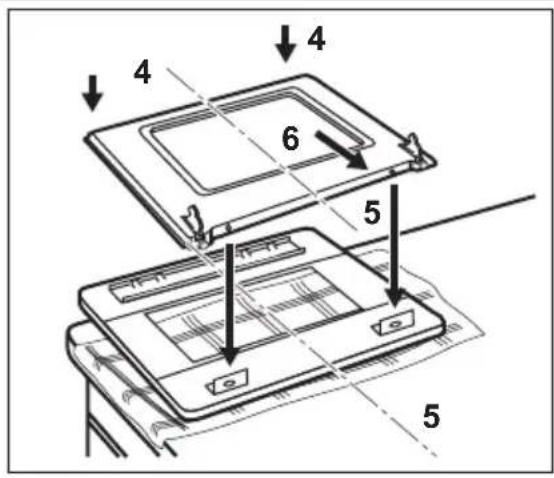

Luukun ja lasilevyn kiinnittäminen takaisin paikalleen

Kun puhdistustoimenpide on suoritettu, aseta uuninluukku paikoilleen. Suorita edellä kuvatut toimenpiteet päinvastaisesa järjestyksessä.

11.4 Laatikon irrotus

Uunin alapuolella oleva laatikko voidaan irrottaa puhdistamista varten.

1. Vedä laatikkoa ulos, kunnes se py-sähtyy.
2. Nosta laatikkoa hitaasti.
3. Vedä laatikko kokonaan ulos.

Laatikon asentaminen

Asenna laatikko takaisin paikalleen suorittamalla edellä kuvatut vaiheet päinvastai- sessa järjestyksessä.

VAROITUS!

Älä säilytä laatikossa tulenarkoja esineitä (kuten puhdistustarvikkeita, muovipusseja, patalappuja, paperia tai puhdistussuihkeita). Laatikko voi kuumentua uunia käytet-täessä. Tulipalon vaara.

11.5 Uunin lamppu

VAROITUS!

Ole varovainen vaihtaessasi uunin lamppua. Kytke laite aina pois toiminnasta ennen lampun vaihtamisen aloittamista. Olemassa on sähköiskuvaara.

VAROITUS!

Tässä laitteessa olevat polttimot ovat erityisesti kodinkoneita varten suunniteltuja erikoispolttimoita. Älä käytä niitä huoneiden tai huoneen osien valaisemiseen. Jos lampun vaihto on tarpeen, uuden lampun on oltava samantehoinen ja tarkoitettu ainoastaan kodinkoneita var- ten.

Ennen uunin lampun vaihtamista:

• Kytke laite pois päältä.
• Irrota sulakkeet sulaketaulusta tai katkaise virta pääkytkimestä.
• Peitä uunin pohja kankaalla. Tämä estää uunin lampun ja suojalasin vaurioitu-misen.

Uunin lampun vaihtaminen:

1. Lampun suojalasi sijaitsee uunin ta- kaosassa.

Irrota suojalasi kiertämällä sitä vastapäivään.

1. Puhdista suojalasi.
2. Vaihda tilalle uunin lamppu, jonka lämmönkestävyys on 300 °C.

Käytä ainoastaan entisen lampun mu- kaista lampputyyppiä. Sen on oltava

samantehoinen ja tarkoitettu ainoas- taan kodinkoneita varten.

1. Kiinnitä suojalasi paikalleen.

12. KÄYTTÖHÄIRIÖT

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei toimi lainkaan. Sulaketaulun sulake on palanut.		Tarkista sulake. Jos sulake palaa useita kertoja, ota yhteyttä sähköasenta-jaan.
Uuni ei kuumene. Uunia ei ole kytketty toimintaan.		Kytke uuni toimintaan.
Uuni ei kuumene. Tarvittavia asetuksia ei ole tehty.		Tarkista asetukset.
Uunin valo ei syty.	Uunin lamppu on palanut.	Vaihda uunin lamppu.
Ruokien päällä ja uunin si-sällä on höyryä ja kos-teutta.	Ruoka on jätetty uuniin liian pitkäksi ajaksi.	Älä jätä ruokia uuniin 15–20 minuuttia pitemmäksi ajaksi kypsennyksen jäl-keen.
Jos ratkaisua ei löydy, ota yhteys jälleen-myyjään tai valtuutettuun huoltoliikkee-seen.		Huoltoliikkeen vaatimat tiedot on merkitty arvokilpeen. Arvokilpi sijaitsee uunin sisä-osan etukehyksessä.
Suosittelemme, että kirjoitat tiedot tähän:Malli (MOD.) ......Tuotenumero (PNC) ......Sarjanumero (S.N.) ......

13. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

13.1 Laitteen sijoittaminen

Voit asentaa laitteen yhden kaapin vie- reen, kahden kaapin väliin ja nurkkaan.

Vähimmäisetäisyys

Mitat cm
A	69
B	61

13.2 Tekniset tiedot

Mitat

Korkeus 854 - 919 mm

Mitat

Leveys 500 mm

Syvyys 600 mm

Kokonaisteho 8665 W

Jännite 230 V

Taajuus 50 Hz

13.3 Tasapainotus

Lieden korkeus on 898 mm ja sy- vvys 500 mm toimitushetkellä.

Lieden korkeuden ja syvyyden muuttaminen:

1. Aseta liesi yhden sivun varaan.
2. Säädä jalustan syvyyttä ruuvaamalla ruuvi A auki ja löysäämällä kannattimen ruuveja B.
3. Aseta vaadittu syvyys.

4. Ruuvaa ruuvit A ja B kiinni.

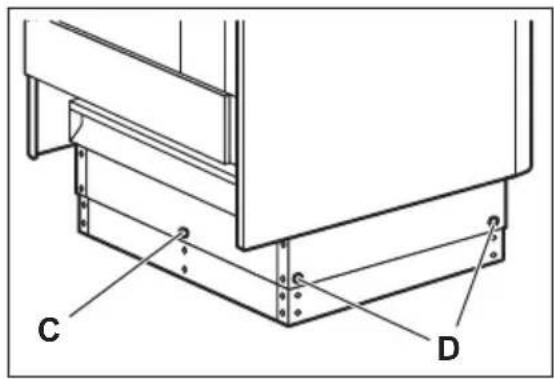

5. Säädä korkeutta ruuvaamalla jalustan takaosan keskellä oleva ruuvi C (1 ruuvi) ja sivuruuvit D (4 ruuvia) auki.

6. Paina jalusta vaadittuun korkeusasetukseen (923, 898 tai 858 mm).
7. Ruuvaa ruuvit C ja D kiinni.

Aseta liesi samalle tasolle muiden pintojen kanssa säätämällä laitteen alla olevia pieniä jalkoja.

13.4 Kaatumiseste

Kaatumiseste on asennettava. Asenna kaatumiseste, jotta laite ei kaadu väärän kuormituksen seu- rauksena.

VAROITUS!

Laitteessa on kuvan mukainen symboli (mallikohtainen), joka muistuttaa kaatumisesteen asentamisesta.

Varmista, että asennat kaatumisesteen oikealle korkeudelle.

Kaatumisesteen asentaminen

1. Määritä laitteen oikea korkeus ja leveys ennen kuin kiinnität kaatumisesteen.
2. Tarkista, että laitteen takana oleva seinäpinta on tasainen.
3. Asenna kaatumiseste 317 - 322 mm laitteen yläreunan alapuolelle ja 80 - 85 mm päähän laitteen sivusta kannattimen pyöreään reikään. Kiinnitä se tiukasti ruuveilla vankkaan materiaaliin tai käytä sopivaa vahviketta (seinä).
4. Reikä on laitteen takaosan vasemmal-la puolella. Katso kuva.
5. Jos olet muuttanut lieden mittoja, kohdista kaatumiseste oikein.

Jos työtason ja kalusteiden välinen tila on suurempi kuin laitteen leveys, sivumittaa on säädettävä laitteen keskittämiseksi.

13.5 Sähköliitäntä

Valmistaja ei vastaa vahingoista, jos kappaleen "Turvallisuusohjeet" ohjeita ei ole noudatettu.

Laitteen mukana ei toimiteta pistoketta eikä virtajohtoa.

Soveltuvat virtajohtotyypit: H05 RR-F riittävällä pinta-alalla.

VAROITUS!

Ennen kuin virtajohto liitetään liittimeen, mittaa sähköverkon vaiheiden ja nollan välinen jännite.

Katso sitten laitteen takana ole- vasta kytkentämerkistä oikeaoppi- sen sähköasennuksen ohjeet.

Täten vältetään asennusvirheet ja laitteen sähköosien vaurioituminen.

Virtajohto ei saa olla kosketukses- sa kuvassa olevan laitteen osan kanssa.

14. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä 📋. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

INNEHÅLL

1. SÄKERHETSINFORMATION 24

2. SÄKERHETSFÖRESKRIFTER 25

3. PRODUKTBESKRIVNING 28

4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN 28

5. HÄLL – DAGLIG ANVÄNDNING 29

6. HÄLL – RÅD OCH TIPS 30

7. HÄLL – UNDERHÄLL OCH RENGÖRING 30

8. UGN – DAGLIG ANVÄNDNING 31

9. UGN - ANVÄNDA TILLBEHÖREN 32

10. UGN – RÅD OCH TIPS 33

11. UGN - UNDERHÅLL OCH RENGÖRING 35

12. OM MASKINEN INTE FUNGERAR 40

13. INSTALLATION 40
