BRUKSANVISNING EKD514501 ELECTROLUX

Ta del av våra tankegångar på www.electrolux.com

INNEHÅLL

Säkerhetsinformation

Produktbeskrivning

Innan maskinen används första gången

25

Häll – daglig användning 26

Häll – råd och tips 27

Häll – underhåll och rengöring 28

Ugn – daglig användning 29

Ugn – råd och tps 32

Ugn – underhåll och rengöring 34

Om maskinen inte fungerar 38

Installation

Miljöskydd

Med reservation för ändringar

SÄKERHETSINFORMATION

Läs den här bruksanvisningen noga före installation:

- För din egen säkerhet och för maskinens säkerhet

- För att skydda miljön

- För korrekt användning av produkten.

Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den.

Tillverkaren är inte ansvarig om en felaktig installation och användning orsakar skada.

Säkerhet för barn och handikappade

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn ska inte leka med produkten.

- Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller annan fysisk skada.

- Håll barn och husdjur borta från ugnen när luckan är öppen eller när ugnen används. Det finns risk för skada eller bestående handikapp.

- Om produkten har barnlås eller knapplåsfunktion ska det användas. Det hindrar småbarn och husdjur från att oavsiktligt sätta på ugnen.

Allmän säkerhet

• Ändra inte produktens specifikation. Det finns risk för personskada och skada på produkten.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.

Installation

• Produkten får bara installeras och anslutas av en behörig tekniker. Kontakta ett auktoriserat servicecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.
• Kontrollera att produkten inte har skadats under transporten. Anslut inte apparaten till nätet om den är skadad. Kontakta leverantören vid behov.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning. Ta inte bort typskylten. Det kan göra garantin ogiltig.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser).
• Var försiktig när du flyttar produkten. Denna produkt är tung. Använd alltid skyddshandskar. Dra aldrig produkten i handtaget.

• Kontrollera att produkten inte är inkopplad på elnätet vid installation (i förekommande fall).

• Minsta avständ till andra produkter ska beaktas.

• Ställ inte produkten på en bas.

Elektrisk anslutning

• Produkten får bara installeras och anslutas av en behörig elektriker. Kontakta ett auktoriserat servicecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.
• Produkten måste jordas.
• Kontrollera att elektriska data på typskylten stämmer överens med nätströmmen i huset.
• Information om spänningen finns på typskylten.
• Du måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isoleringsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isoleringsenheten måste vara minst 3 mm bred.
• De stötskyddande delarna måste placeras så att de inte kan tas bort utan verktyg.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Vid anslutning av elektriska produkter till ett nätuttag, låt aldrig kablar vidröra eller komma nära den varma luckan på produkten.
• Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand.
• Var försiktig så att nätkontakten eller sladden inte kläms eller skadas bakom produkten.
• Se till att nätkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från uttaget. Dra alltid i stickkontakten (i förekommande fall).
• Byt inte ut nätkabeln. Kontakta ett servicecenter.

Användning

- Använd den bara för matlagning i ett hushåll. Produkten får inte användas kommersiellt eller industriellt. Detta för att förhindra fysisk skada på person eller skada på egendom.

• Övervaka alltid hällen under användning.
• Håll dig på avständ när du öppnar luckan när produkten används. Het ånga kan strömma ut. Det finns risk att bränna sig.
• Använd inte produkten om den har kontakt med vatten. Använd inte produkten med våta händer.
• Använd inte produkten som arbets- eller avlastningsyta.
• Produktens kokzon blir het under användning. Det finns risk att bränna sig. Lägg inte metallföremål som bestick eller kokkärlslock på ytorna eftersom de kan bli heta.
• Produktens insida blir het under användning. Det finns risk att bränna sig. Använd handskar när du sätter in eller tar ut tillbehör eller formar.
• Öppna luckan försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol. Det finns då risk för brand.
• Låt inte gnistor eller öppna lågor komma nära produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta av brandfarliga produkter och/eller föremål som lätt smälter (av plast eller aluminium) i, i närheten av eller på produkten. Det finns risk för explosion eller brand.
• Stäng av kokzonerna efter varje användningstillfälle.
• Använd inte kokzonerna utan eller med tomma kokkärl
• Låt inte kokkärl torrkoka. Detta kan orsaka skador på kokkärl och hällens yta.
• Ytan kan skadas om föremål eller kokkärl faller på den.
• Placera inte heta kokkärl i närheten av kontrollpanelen eftersom värmen kan skada produkten.
• Var försiktig när du tar bort eller installerar tillbehören, för att undvika skada på produktens emalj.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa hållens yta om de dras över den.
• Missfärgning av emaljen påverkar inte produktens funktion.
• För att förhindra skada eller missfärgning på emaljen:

– ställ inga föremål direkt på bottnen och täck inte med folie;

– ställ inte hett vatten direkt i produkten;
– låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
- Tyng inte ner luckan när den är öppen.
- Placera inte brännbara material i utrymmet under ugnen. Förvara enbart värmebeständiga föremål där ( i förekommande fall).
- Täck inte över ugnens ångventiler. De sitter på översidan bakre del (i förekommande fall).
- Om du har en inopererad pacemaker måste du hålla överkroppen minst 30 cm från induktionskokzonen när den är påslagen.
- Om ytan är spräckt, koppla ur produkten ur eluttaget. Det finns risk för elstötar.
- Placera inte material som leder värme (t.ex. tunn metallväv eller värmeledare med metallöverdrag) under kokkärlen. Överdriven värmereflexion kan skada hällen.
- Använd inte produkten under ett strö-mavbrott.

Underhåll och rengöring

• Se till att produkten har kallnat före underhåll. Det finns risk att bränna sig. Det finns risk att glaspanelerna kan spricka.
• Var noga med att alltid hålla produkten ren. Ansamling av fett eller andra matrester kan orsaka brand.
• Regelbunden rengöring förhindrar att ugnens ytmaterial skadas
• Både för din egen och produktens säkerhet ska produkten alltid rengöras med milt handdiskmedel och vatten. Använd inte brandfarliga produkter eller produkter som kan orsaka korrosion.

• Rengör inte produkten med ång- eller högtryckstvätt, vassa föremål, rengöringsmedel med slipeffekt, repande svampar eller fläckborttagningsmedel.

• Om du använder ugnsspray, följ tillverka-rens anvisningar. Spruta aldrig någonting på värmeelementen eller termostatens sensor (i förekommande fall).

• Rengör aldrig glasluckan med slipande rengöringsmedel eller en metallskrapa. Innerglasets värmebeständiga yta kan spricka och gå sönder.
• När luckans glas skadas blir de sköra och kan gå sönder. De måste bytas. Kontakta ett servicecenter.
• Var försiktig när du tar bort luck an är tung.
• Lamporna som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De kan inte användas för att lysa upp ett rum, varken helt eller delvis.
• Om det blir nödvändigt att byta ut lampan, byter du mot en med samma effekt som är specialdesignad för produkter som denna.
• Koppla från produkten från nätet före byte av ugnslampan. Det finns risk för elstöt. Låt produkten svalna. Det finns risk att bränna sig.

Kundservice

• Bara en behörig tekniker får reparera eller utföra arbete på maskinen. Kontakta ett auktoriserat servicecenter.
• Använd endast originaldelar vid reparationer och utbyten.

Bortskaffande av apparaten

• Gör så här för att förhindra fysiska skador:
• Koppla loss apparaten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Förstör lucklåset. Därigenom kan inte barn eller små djur stängas in i produkten. Risk för kvävning.

Översikt

1 Kontrollpanel
2-Häll
3 Hällvred
4 Display
5 Temperaturvred
6 Temperaturdisplay
7 Kontrollvred för ugnens funktioner
8 Grill
9 Ugnsbelysning
10 Fläkt
11 Typskylt
12 Bakplåtsskenor
13 Uttag för matlagningstermometer

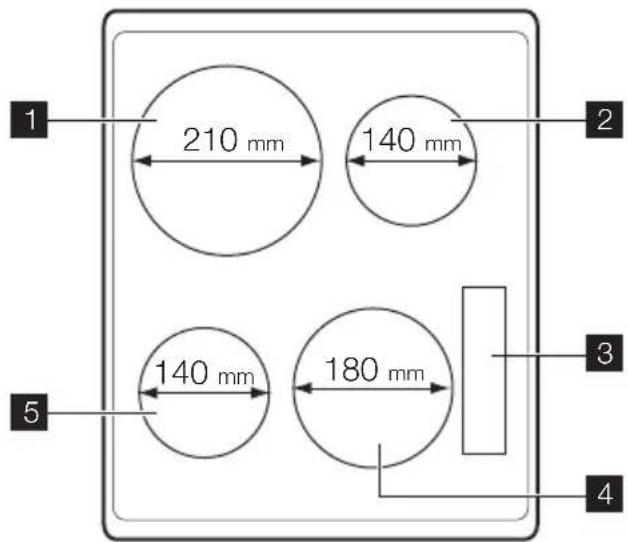

Beskrivning av hällen

Tillbehör

- Galler

För kokkärl, kakformar, stekar.

- Platt bakplåt

För kakor och småkakor.

- Långpanna

För bakning och stekning eller som uppsamlingsfat för fett.

Förvaringslådan finns under ugnsutrymmet.

⚠ Varning Förvaringslådan kan bli het när produkten används.

INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

Varning Se kapitlet

"Säkerhetsinformation".

Avlägsna allt förpackningsmaterial som finns både inuti och utanpå ugnen innan produkten används. Ta inte bort typskylten.

! Försiktighet Håll alltid i mitten av handtaget för att öppna ugnsluckan.

Första rengöring

• Tag bort alla delar från produkten.
• Rengör produkten före första användning.

! Försiktighet Använd inte slipande rengöringsmedel! Dessa kan skada ytan. Se avsnitt "Underhåll och rengöring".

Ställa in tiden

i Ugnen kan bara användas efter att tiden ställts in.

"AUTO" och "00:00" blinkar när du anslutit hushållsapparaten till elnätet eller efter ett strömavbrott.

1. Tryck på knappen ⏻? .
2. Ställ in aktuell tid med hjälp av knappen " + " eller " -".

Efter cirka 5 sekunder slutar blinkningarna och klockan visar den inställda tiden.

För inställning av tid får inte en automatisk funktion (Koktid →| eller Stopptid →|) ställas in samtidigt.

Förvärmning

Ställ in ☐ och maximal temperatur och kör ugnen tom i 45 minuter för att bränna bort eventuella restpartiklar från ytan i ugsutrymmet. Tillbehör kan bli hetare än vid normal användning. Under denna period kan du känna en viss lukt från produkten. Detta är normalt. Se till att köket är väl ventilerat.

HÄLL – DAGLIG ANVÄNDNING

Varning Se kapitlet "Säkerhetsinformation".

i Använd induktionskokzonerna med lämpliga kokkärl.

Värmeläge

Vrid kontrollvredet medurs för att öka värmeläget. Vrid kontrollvredet moturs för att minska värmeläget. Vrid vredet till 0 för att stänga av.

Värmelägesdisplayer

På displayen visas vilka funktioner som är aktiva

Display Beskrivning
0	Kokzonen är avstängd
1 - 9	Kokzonen är påslagen
P	Effektfunktion
E	Ett fel har uppstått
H	En kokzon är fortfarande varm (restvärme)
L	Barnlås är aktiverat
F	Olämpligt eller för litet kokkärl eller inget kokkärl på kokzonen
-	Automatisk avstängning är aktiverad

Restvärmeindikering

Restvärmeindikeringen tänds när en kokzon är varm.

⚠ Varning Risk för brännskador på grund av restvärme!

Sätta på och stänga av effektfunktionen

Effektfunktionen förser kokzonerna med mer effekt, till exempel för att snabbt koka

upp en stor mängd vatten. För att slå på effektfunktionen vrider du kokzonsvredet åt höger tills P visas i displayen. Effektfunktionen är aktiverad i högst 10 minuter. Därefter ställs kokzonen automatiskt in på det högsta värmeläget. Vrid vredet moturs för att stänga av funktionen.

Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se figur). Effektfunktio-

HÄLL – RÅD OCH TIPS

Kokkärl för induktionskokzoner

Viktigt Vid matlagning med induktion genereras värme nästan omedelbart i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärlets material

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• Lite vatten mycket snabbt kokar upp på en kokzon som är inställd på det högsta värmeläget.
• En magnet fastnar på botten är kärlet.

☐ Kokkärlets botten skall vara så tjock och plan som möjligt.

Kokkärlets mått: Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter på cirka 3/4 av kokzonens storlek.

nen ökar effekten till den högsta nivån för en kokzon i paret och minskar automatiskt effektnivån för den andra kokzonen. Dis- playen för den reducerade kokzonen växlar.

Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Vrid vreden för vänster bakre och höger främre kokzoner moturs samtidigt för att slå på funktionen. Displayen visar L.

Vrid samma vred moturs igen för att stänga av funktionen

Ljud under användning

Om du hör

• knackande ljud: Är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• vinande ljud: Använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande ljud: Använder du höga effektnivåer.
• klickande ljud: Beror detta på elektriska omkopplingar.
• Visslande, surrande ljud: Beror detta på att fläkten är i drift.

Dessa ljud är normala och innebär inte att något är fel.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du sätter på den.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Vär-meläge	Använd för: Tid Tips
0 AV-läge
Vär-melä-ge	Använd för: Tid Tips
1 Varmhållning av tillagad mat enligt		önske-mål	Kåpa
1-2 Hollandaisesås, smältning av: smör,choklad, gelatin		5-25 min	Rör om då och då
1-2 Stanning: fluffiga omeletter, äggstanning 10-40		min	Tillaga med lock
2-3 Småkoka ris och mjölkrätter, värma fär-diglagade rätter		25-50 min	Minst dubbelt så mycket vätskasom ris, rör om mjölkbaserade rät-ter under tillagningen
3-4 Ångkoka grönsaker, fisk, kött 20-45		minuter	Tillsätt några matskedar vätska
4-5 Ångkoka potatis 20-60		min	Använd max. 1⁄4 liter vatten till 750 g potatis
4-5 Tillaga större mängder mat, stuvningaroch soppor		60-150 min	Upp till 3 l vätska plus ingredienser
6-7 Lätt stekning: schnitzel, cordon bleu,kotletter, kroketter, korv, lever, redning,ägg, pannkakor, munkar		enligt önske-mål	Vänd efter halva tiden
7-8 Kraftig stekning, potatiskroketter, biff 5-15		min	Vänd efter halva tiden
9	Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes fri-tes

Effektfunktionen är lämplig för att värma upp stora mängder vatten.

HÄLL – UNDERHÅLL OCH RENGÖRING

Varning Se kapitlet "Säkerhetsinformation".

Rengör produkten efter varje användnings- tillfälle.

Använd alltid kokkärl med ren botten.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan. – Avlägsna när produkten är till-räckligt sval:kalkavlagringsringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaske-ramik eller rostfritt stål.

2. Rengör produkten med en fuktig duk och lite rengöringsmedel.

3. Torka sedan produkten torr med en ren duk.

- Rengör produktens framsida med en mjuk trasa och en lösning av varmt vatten och lite diskmedel.

- För framsidor av metall, använd lite rengöringsmedel för rostfritt stål.

- Använd inte skurmedel eller skursvampar.

UGN – DAGLIG ANVÄNDNING

Varning Se kapitlet "Säkerhetsinformation".

Aktivera och avaktivera produkten

1. Ställ vredet för ugnsfunktioner på ugnsfunktionen.
2. Ställ in temperaturvredet på en temperatur.
   Temperaturindikatorn tänds medan temperaturen i produkten ökar.
3. Om du vill avaktivera produkten vrider du vredet för ugnsfunktioner och temperaturvredet till läget Av.

Säkerhetstermostat

För att undvika farlig överhettning på grund av felaktig användning av produkten eller defekta komponenter, är ugnen utrustad med en säkerhetstermostat som vid behov kopplar bort strömmen. Ugnen sätts automatiskt på igen när temperaturen sjunker.

Ugnsfunktioner

Ugnsfunktion Tillämpning
0	AV-läge Hushållsapparaten är avstängd.
	Ugnsbelysning Tänds utan någon tillagningsfunktion.
=	Över-undervärme Värmen kommer från både det övre och det undre värmeelementet.För bakning och stekning på en ugnsnivå.
	Max grill Värmen kommer från hela grillelementet. För grillning av tunna livsmedel i stora mängder. För rostning av bröd.Högsta temperaturen för den här funktionen är 210 °C
	Turbogrill Här verkar grillelement och fläkt tillsammans så att den varma luften cirkulerar runt maträtten. För tillagning av stora köttstycken.Högsta temperaturen för den här funktionen är 210 °C.
	Pizza Det undre elementet tillför värme direkt till undersidan av pizza, quiche eller paj medan fläkten cirkulerar luft för att tillaga garneringen eller fyllningen på ovansidan.
	Varmluft För att tillaga flera olika maträtter samtidigt. För att tillaga hemgjord frukt i sockerlag och torka svamp eller frukt.
	Lågtempstek. Inställning för lågtempstek., max. 125 °C. Värmen kommer från övre och undre elementet.
*	Upptining Tinar djupfrysta livsmedel. Temperaturvredet måste vara inställt på AV-läget.

Elektronisk programmeringsenhet

1 Kontrollampa för matlagningstermometer
2 Tidvisning
3 Funktionslampor
4 Knapp " +"
5 Valknapp
6 Knapp " -"

Inställning av klockfunktioner

1. Tryck flera gånger på knappen tills lampan för önskad funktion blinkar.
2. Ställa in tiden med signaluret ⚠, Koktid → eller stopptid →|använd knappen " + " eller" -". Motsvarande kontrollampa tänds. När tiden gått ut, blinkar funktionslampan och under 2 minuter ljuder en signal.

i Med funktionerna Koktid 1-oh Stopptid → stängs ugnen av automatiskt.

1. Tryck på en valfri knapp för att stänga av signalen.

Klockfunktion Tillämpning
	Val/Klocka För att ställa in, ändra eller kontrollera tiden.
	Signalur För att ställa in en tid för nedräkning.När tiden löper ut avges en ljudsignal.Denna funktion kan även användas när ugnen inte används.
I→I	Koktid Används för att ställa in hur länge ugnen ska vara på.
→I	Stopptid För att ställa in stopptid för en ugnsfunktion.

i Koktid och Stopptid kan användas samtidigt om ugnen automatiskt ska slås på eller stängas av vid en se-

nare tidpunkt. I det här fallet ställer du först in Koktid → och sedan Stopptid →.

Matlagningstermometer

Matlagningstermometern mäter innertemperaturen när köttstycken tillagas.

Du måste ställa in två temperaturvärden:

• Ugnstemperaturen
- Innertemperaturen

Viktigt Använd endast matlagningstermometern som medföljer eller originalreservdelar.

Varning Var försiktig när du tar bort matlagningstermometerns spets och kontakt. Det finns risk att bränna sig.

1. Sätt in matlagningstermometerns spets i köttet så långt det går.
2. Koppla in matlagningstermometern i ut- taget på ugnens sidovägg.
3. Använd knapparna "+" och "-" för att ställa in önskad innertemperatur. Du kan ställa in temperaturen mellan 30 och 99 °C.
4. Använd vreden för att ställa in nödvän- dig ugnsfunktion och temperatur
5. När köttet uppnår den inställda inner-temperaturen stängs ugnen av automatiskt. Avlägsna matlagningstermometern.
   Om tillagningsnivån inte är tillfredsställande, utför ovanstående steg på nytt och ställ in en högre innertemperatur.

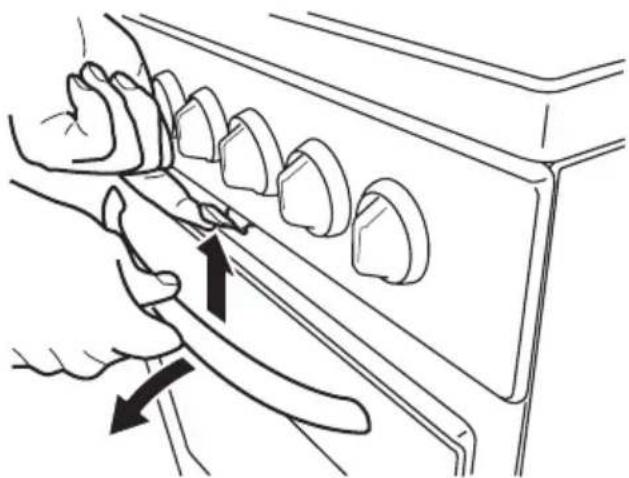

Mekaniskt lucklås

Hindrar barn från att öppna ugnsluckan.

För att öppna produktens lucka:

1. Dra och håll i lucklåset.
2. Oppna luckan.
   Dra inte i lucklåset när luckan stängs!

Viktigt Att stänga av produkten inaktiverar inte det mekaniska lucklåset.

Sätta in ugnstillbehören

Skjut in tillbehören med den dubbla sidan bakåt så att de pekar mot ugnens botten. Skjut in tillbehören mellan styrskenorna på en av ugnens nivåer.

Sätta in ugnsgaller och långpanna samtidigt

Lägg ugnsgallret på långpannan. Skjut in långpannan mellan styrskenorna på en av ugnens nivåer.

UGN - RÅD OCH TIPS

• Ugnen har fyra nivåer. Räkna nivåerna från botten av produkten.
• Du kan tillaga olika maträtter på två nivåer samtidigt. Placera gallren på nivå 1 och 3.
• Fukt kan kondenseras i produkten eller på glasluckorna. Detta är normalt. Stå alltid en bit ifrån ugnen när du öppnar ugnsluckan vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på produkten efter varje användning.
• Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta kan förändra tillagningsresultaten och skada emaljen.

Baka kakor

• Den bästa temperaturen för att baka ka- kor är mellan 150 och 200 °C.
• Förvärm ugnen i cirka 10 minuter före bakningen.
• Öppna inte ugnsluckan innan 3/4 av den inställda bakningstiden har gått.
• Om du använder två bakplåtar samtidigt, se till att en nivå är tom mellan dem.

Tillagning av kött och fisk

• Tillaga inte köttstycken som väger mindre än 1 kg. Tillagning av för små mängder gör att köttet blir för torrt.
• För att hålla rött kött välstekt på utsidan och saftigt inuti, ställ in temperaturen mellan 200 och 250 °C.

• För vitt kött, fågel och fisk, ställ in temperaturen mellan 150 och 175 °C.

• Använd en långpanna för mycket fet mat för att skydda ugnen mot fläckar som annars kan bli permanenta.

• Låt köttet ligga i cirka 15 minuter innan du skär upp det så att inte köttsaften sipprar ut.
• För att undvika att det bildas för mycket rök i ugnen under stekning kan du hålla lite vatten i långpannan. För att undvika rökkondens, tillsätt vatten varje gång det torkar ut.

Långsam tillagning

När funktionen "Långsam tillagning" används, tillaga alltid maträtterna öppet utan lock.

Med funktionen Långsam tillagning blir köttet mört och extra saftigt. Vi rekommenderar denna funktion för möra, magra stycken av kött och fisk. Långsam tillagning är inte lämplig för grytstekar eller feta fläskstekar. Vi rekommenderar 125 °C för små köttbitar, t.ex. biffar.

Tillagningstider

Tillagningstiden beror på typen av mat samt matens konsistens och volym. Observera resultaten du erhåller när du använder produkten i början. Experimentera dig fram till de bästa inställningarna (t.ex. värmeläge och koktid) för dina kokkärl, recept och matmängder när du använder denna produkt.

Över-undervärme =

Livsmedel	Vikt (g)	Typ av plåt	Ugnsnivå	Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddningstid (minuter)
Smördeg-skakor	250 emaljerad 3 - 150 25-30
Tunn kaka	1000	emaljerad	2	10	160-170	30-35
Jästkaka med äpple	2000	emaljerad	3	-	170-190	40-50
Äppelpaj	1200+1200	2 runda alu-miniumplå-tar (diameter: 20 cm)	1 15 180-200 50-60
Småkakor	500	emaljerad	2	10	160-180	25-30
Lätt socker-kaka utan fett	350 1 rund alu-miniumplåt (diameter: 26 cm)		1 10 160-170 25-30
Kaka i lång-panna	1500 emaljerad 2 - 160-170					45-551)
Hel kyckling	1350 galler på	nivå 2, lång-panna på nivå 1	2 - 200-220 60-70
Halv kyck-ling	1300 galler på	nivå 3, lång-panna på nivå 1	3 - 190-210 30-35
Fläskkotlett	600 galler på	nivå 3, lång-panna på nivå 1	3 - 190-210 30-35
Tartelett	800	emaljerad	2	20	230-250	10-15
Fylld jästka-ka	1200	emaljerad	2	10-15	170-180	25-35
Pizza	1000	emaljerad	2	10-15	200-220	30-40
Ostkaka	2600	emaljerad	2	-	170-190	60-70
Schweizisk äppelkaka	1900	emaljerad	1	10-15	200-220	30-40
Julkaka	2400	emaljerad	2	10-15	170-180	55-652)
Quiche Lor-raine	1000 1 rund plåt (diameter: 26 cm)		1	10-15 220-230 40-50
Bondbröd	750+750	2 runda alu-miniumplå-tar (diameter: 20 cm)	1	183)	180-200 60-70
Ungersk valnötsdes-sert (somlói galuska)	600+600	2 runda alu-miniumplå-tar (diameter: 25 cm)	2/2	10 160-170 40-50
Ungersk valnötsdes-sert (somlói galuska) - traditionell	600+600	2 runda alu-miniumplå-tar (diameter: 20 cm)	2/2	- 160-170 30-40
Jästa bullar	800	emaljerad	2	10-15	200-210	10-15
Rulltårta	500	emaljerad	1	10	150-170	15-20
Maränger	400	emaljerad	2	-	100-120	40-50
Smulpaj	1500	emaljerad	3	10-15	180-190	25-35
Sockerkaka	600	emaljerad	3	10	160-170	25-35
Smörkaka	600	emaljerad	2	10	180-200	20-25

1) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 7 minuter.

2) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 10 minuter.

3) Ställ in temperaturen på 250 °C för förvärmning.

Varmluftsgrill

Livsmedel Vikt (g)	Ugnsnivå	Förvärmning (minuter)	Temperatur (°C)	Koktid/ gräddnings- tid (minuter)
Rostat bröd	500	3	10	230
Halv kyckling	1200	2	-	200
Fläskkotlett	500	2	-	230

Pizza/paj-funktion

Livsmedel	Vikt (g)	Typ av plåt	Ugnsnivå	För-värm-ning(minu-ter)	Tempe-ratur(°C)	Kok-tid/gräddnings tid(minu-ter)
Äppelpaj	1200 + 1200	2 runda aluminiumplåtar (diameter: 20 cm)	2/2	-	170-180	50-60
Hel kyckling	1400		2	-	165-175	55-65
Halv kyck-ling	1350		2	-	165-175	30-35
Pizza	1000 + 1000	emaljerad, aluminium	1/2^1)	-	180-200	30
Pizza	1000	emaljerad	2	-	190-200	25-35
Quiche Lor-raine	1000		2	10-15	210-220	20-30

1) Byt plats på plåten och gallret efter 20 minuter.

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om de innehåller

stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

UGN - UNDERHÅLL OCH RENGÖRING

Varning Se kapitlet "Säkerhetsinformation".

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.

• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.

• Rengör ugsutrymmet efter varje användning. Därigenom är det lättare att ta bort smuts och den bränner inte fast.

• Tag bort svår smuts med ett speciellt uqnsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.
• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsstegar

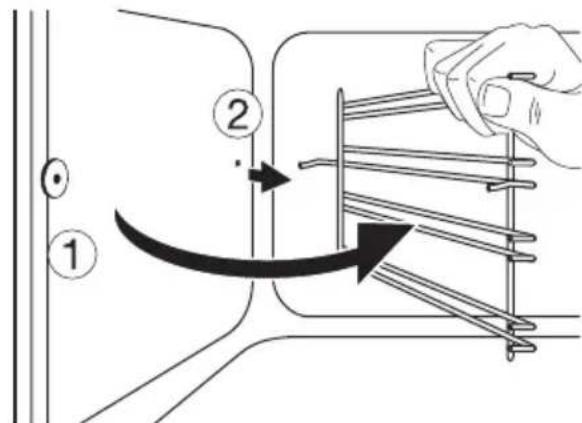

Demontering av ugnsstegarna

1. Dra loss ugnsstegens framsida från sidoväggen.

1. Dra loss den bakre delen av ugnssteg- en från sidoväggen och avlägsna den.

Montering av ugnsstegarna

Montera ugnstegarna i omvänd ordning.

i Ugnsstegarnas avrundade ändar skall peka framåt!

Ugnstak

Du kan fälla ned grillelementet från ugnstaket för att lättare kunna rengöra taket.

Varning Stäng av produkten innan du fäller ned grillelementet. Kontrollera att produkten är kall. Risk för brännskador!

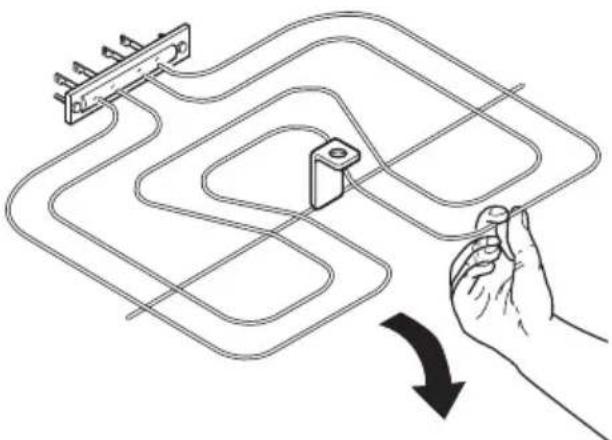

Fälla ned värmeelementet

1. Lossa grillelementets lässkruv. Använd en skruvmejsel första gången.

1. Fäll ned grillelementet försiktigt för att komma åt ugnens tak.

1. Rengör ugnstaket med ett lämpligt ren-göringsmedel och torka torrt.

2. Ugnstaket är klart att rengöras.

Sätta tillbaka värmeelementet

1. För upp grillelementet på plats och dra åt lässkruven.

Viktigt Installera värmeelementet korrekt på båda sidorna ovanför stödet på ugsutrymmets innerväggar.

Varning Se till att grillelementets lässkruv är ordentligt åtdragen så att elementet inte faller ned när ugnen används.

Ugnsluckan har två glasskivor monterade bakom varandra. För att underlätta rengöringen, demontera ugnsluckan och den inre glasskivan.

Varning Ugnsluckan kan smålla igen om du försöker avlägsna den inre glasskivan när luckan fortfarande är monterad.

Varning Se till att glasskivorna är kalla innan du rengör luckan. Det finns annars risk för att glaset går sönder.

Varning Om glasskivorna i luckan är skadade eller repade blir de svaga och kan gå sönder. För att undvika detta måste du byta ut dem. Kontakta vår lokala serviceavdelning för att få instruktioner.

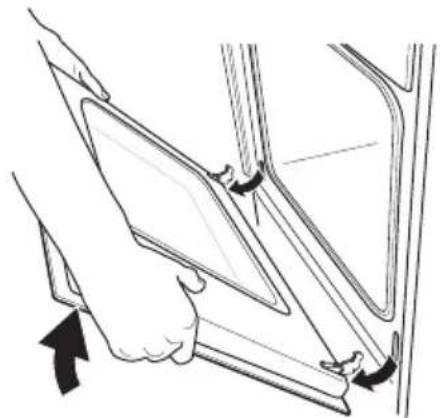

Demontering av ugnsluckan och glasskivan

1. Öppna luckan helt och håll i de två gångjärnen.

1. Lyft upp och vrid spakarna på de två gångjärnen.

1. Stäng luckan till den första öppna positionen (halvvägs). Dra sedan luckan mot dig och avlägsna den från fästet.

1. Lägg luckan ned på ett stadigt och mjukt underlag (t.ex. en filt). Lossa de två skruvarna från luckans underkant med en skruvmejsel.

Viktigt Tappa inte bort skruvarna.

1. Använd en plast- eller träspatel eller liknande för att öppna innerluckan. Håll i ytterluckan och tryck innerluckan mot luckans ovankant.

1. Lyft av innerluckan.

2. Rengör luckans insida.

Rengör glasskivan med vatten och såpa. Torka skivan noga.

Varning Rengör glasskivan endast med vatten och såpa. Rengöringsmedel med slipeffekt, fläckborttagningsmedel och vassa föremål (t.ex. knivar och skrapor) kan skada glaset.

Montering av ugnsluckan och glasskivan

Montera luckan när rengöringen är klar. Utför monteringen i omvänd ordning.

i Ugnsmodeller i rostfritt stål eller aluminium:

Rengör ugnsluckan endast med en våt svamp. Torka luckan med en mjuk trasa.

Använd aldrig stålull, syror eller skarpa produkter eftersom de kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Ugnslampa

Varning Risk för elektrisk stöt!

Innan du byter ugnslampa:

- Stäng av ugnen. - Lossa säkringen i säkringsskåpet eller slå från strömbrytaren.

i Lägg en duk på ugnsbotten för att skydda ugnslampan och skyddsglaset.

1. Tag bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ut glödlampan med en 300°C värmebeständig ugnslampa.
4. Sätt tillbaka lampglaset.

Ta bort förvaringslådan

För rengöring kan förvaringslådan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så långt det går.

1. Lyft försiktigt förvaringslådan uppåt.
2. Dra ut lådan helt.

Sätta fast förvaringslådan

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

Varning Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller

rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

OM MASKINEN INTE FUNGERAR

Problem Möjlig orsak Åtgård
Produkten fungerar inte. Säkringen i säkringsskåpet har löst ut.		Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Produkten fungerar inte.	Barnlåset är aktiverat.	Avaktivera barnlåset.
Produkten fungerar inte.	Produkten är inte aktiverad.	Aktivera produkten.
Inbyggnadsugnen värms inte upp.	Nödvändiga inställningar är inte gjorda.	Kontrollera inställningarna.
Ugnslampan tänds inte.	Ugnslampan är trasig.	Byt ut ugnslampan.
Ånga och kondens samlas på maten och i inbyggnadsugnen.	Maten har fått stå kvar för länge i inbyggnadsugnen.	Låt inte maträtter stå i inbyggnadsugnen längre än 15–20 minuter efter att tillagningen är klar.
Displayen visar "00.00" och "AUTO".	Det har varit strömavbrott. Ställ klockan.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm efter- som den bara har varit påsla- gen en kort stund.	Kontakta din försäljare eller vår serviceavdelning om kokzonen varit på tillräckligt länge för att vara varm.
Ändringar av värmeläget.	Effektregleringen är aktiverad.	Se avsnittet "Effektreglering".
- tänds	Den automatiska avstängning- en har aktiverats.	Inaktivera kokzonen och aktive- ra den igen.
F tänds	Kokkärlet är olämpligt eller för litet, eller inget kokkärl är place- rat på kokzonen.	Använd rätt typ av kokkärl.
E och en siffra tänds.	Det har uppstått ett fel på pro- dukten.	Koppla bort produkten från el- nätet några minuter. Ta ur eller koppla från säkringen i husets/ lägenhetens säkringsskåp. An- slut igen. Om E tänds igen, kontakta försäljaren eller vår lo- kala serviceavdelning.
Produkten fungerar inte.•dvisas på displayen när produkten kopplas till nätet.•Ingen F visas på displayen när du använder en kokzon utan kokkärl.	Demoläget är aktiverat. Koppla bort produkten från el- nätet några minuter. Anslut igen. Utför stegen på 4 sekun- der:1. Vrid vredet för främre högra kokzonen moturs till lägsta läget.2. Vrid vredet till 0-läget.En ljudsignal hörs. Demoläget är avaktiverat.

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugnsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ....

Produktnummer (PNC) ....

Serienummer (S.N.) ....

INSTALLATION

Varning Se kapitlet "Säkerhetsinformation".

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

Minsta avstånd

Mått mm
A 690
B 150

Tekniska data

Produkt klass 2, underklass 1 och klass 1.

Mått
Höjd 898 mm
Bredd 500 mm
Djup 600 mm
Total elektrisk effekt 10435 W

Inrättning

Spisen är vid leverans 898 mm hög och 500 mm djup.

För att ändra spisens höjd och djup:

1. Lägg spisen på sidan.

Ändra sockelns djup genom att lossa skruven A och lossa skruvarna B på fästet.

1. Ställ in önskat djup.
2. Skruva fast skruvarna A och B

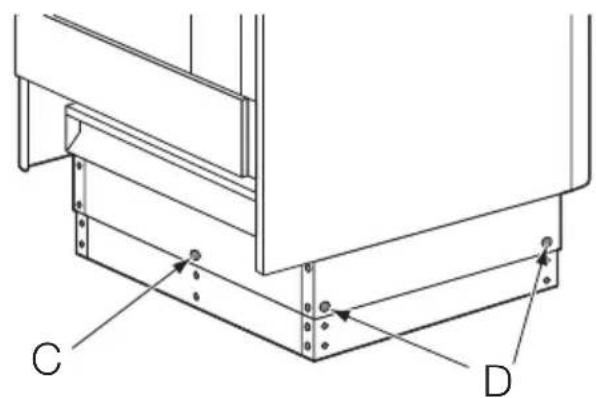

3. Ändra höjden genom att lossa skruven C (1 skruv) baktill mitt på sockeln och sidoskruvarna D (4 skruvar).

1. Tryck in sockeln till önskad höjd, 923, 898 eller 858 mm.
2. Skruva fast skruvarna C och D.

Viktigt Använd de små fötterna på hushållsapparatens undersida för att ställa in samma nivå på spisens ovansida som övriga ytor.

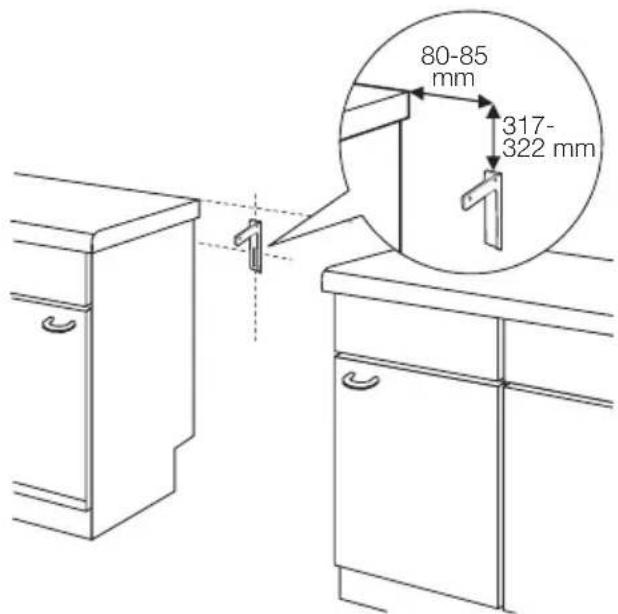

Tippskydd

Varning Montera tippskyddet så att produkten inte välter vid felaktig belastning.

Tippskyddet fungerar endast när produkten står på rätt plats.

1. Installera produkten på rätt plats och justera in den till rätt höjd innan du monterar tippskyddet.
2. Se till att ytan bakom produkten är jämn.
3. Montera tippskyddet enligt nedanstående figur (vänster sida).

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

1. Anpassa tippskyddet om du ändrar spi- sens mått.

Viktigt Om utrymmet mellan bänkskåpen är större än produktens bredd, justera sidavständen för att centrera produkten i mitten.

Elektrisk installation

i Tillverkaren är inte ansvarig om du inte följer säkerhetsföreskrifterna i avsnittet "Säkerhetsinformation".

Produkten levereras utan nätkabel och stickkontakt.

Kabeltyp: H05 RR-F med fullgott tvärsnitt.

i Nätkabeln får inte vidröra den del av produkten som visas i bilden.

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och återanvändbart. Plastdelar är markerade med en internationell förkortning, till exempel PE, PS etc. Sortera förpackningsmaterialet i härför avsedda behållare vid kommunens miljöstation.

Varning För att produkten inte skall utgöra någon fara måste den göras obrukbar före kassering.

Tag ur stickkontakten från eluttaget och tag bort nätkabeln från produkten.

www.electrolux.com/shop
