BRUKSANVISNING ZCE54011WA ZANUSSI

Säkerhetsinformation 20____
Säkerhetsföreskrifter.21____
Produktbeskrivning.24 ____
Innan maskinen används första gången 24.
Häll – daglig användning 26 ____
Häll - Råd och tips____26
Häll – underhåll och rengöring. 26

Ugn – daglig användning 27____
Ugn - Användning av tillbehör 28 ____
Ugn – Råd och tips 28____
Ugn – underhåll och rengöring 30____
Felsökning 32
Installation____33
Energieffektivitet____36

Med reservation för ändringar.

⚠️ Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

WARNING!

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Allmän säkerhet

- Endast en behörig person får installera den här produkten och byta kabel.

• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.
• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• Förvara inte saker på kokytorna.
• Använd inte ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Produkten blir varm inuti när den är igång. Vidrör inte värmeelementen som finns i produkten. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.
• Koppla från strömtillförseln före underhåll.
• Kontrollera att produkten är avstängd innan du byter lampa för att undvika risken för elstötar.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.
• Var försiktig när du rör vid förvaringslådan. Den kan bli mycket het.
• Sättet för frånkoppling måste införlivas i det fasta kablaget i enlighet med gällande anslutningsbestämmelser.

Säkerhetsföreskrifter

Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.

• Följ de installationsinstruktioner som följer med produkten.

• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.

• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste ha passande mått.

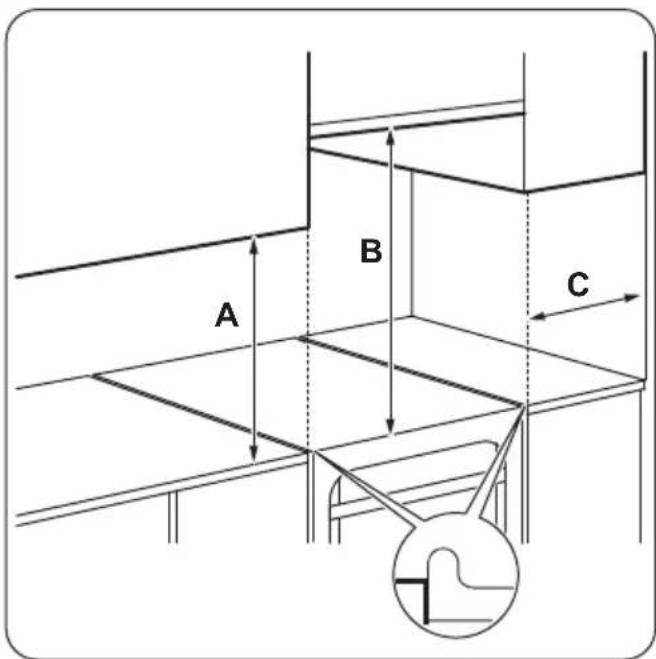

• Minsta avstånd till andra produkter ska beaktas.

• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

• Delar av produkten är strömförande. Stäng produkten med skåpluckan för att undvika att vidröra farliga delar.

• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Placera inte produkten på en sockel.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

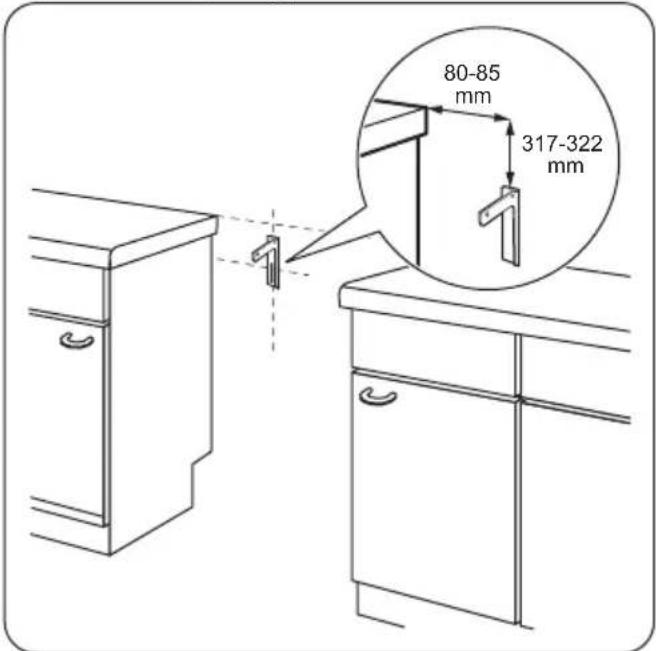

• Se till att montera ett stabiliseringsmedel för att förhindra att produkten tippar. Se kapitlet Montering.

Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.

Använd

WARNING!

Risk för skador och brännskador. Risk för elektrisk stöt.

• Använd uteslutande denna produkt för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.

WARNING!

Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljornär du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.

WARNING!

Risk för skador på produkten föreligger.

• För att förhindra skada eller missfärgning på emaljen:
  – sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
  – ställ inte hett vatten direkt i den heta produkten.
  – låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.

– var försiktig när du tar bort eller monterar tillbehör.

• Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.
• Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.
• Placera inga heta kokkärl på kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten eller direkt på produktens botten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

Skötsel och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten före underhåll. Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.

• Var försiktig när du tar bort luckan. Luckan är tung!

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

• Kvarblivet fett eller mat i ugnen kan orsaka brand.
• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts rengöringsmedel.

Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

WARNING!

Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Allmän översikt

1 Vred för spisen
2 Temperaturlampa / symbol / indikator
3 Temperaturvred
4 Vred för ugnsfunktionerna
5 Lampa/symbol/indikator för hällen
6 Grill
7 Ugnslampa
8 Ugnsnivåer

Beskrivning av hällen

1 Kokzon 1000 W
2 Ångutlopp - antal och position beror på modell
3 Kokzon 1500 W
4 Kokzon 1500 W
5 Kokzon 2000 W

Tillbehör

• Galler
  Till kokkärl, bakformar och stekkärl.
• Bakplåt
  För kakor och småkakor.
• Grill- / stekpanna

För bakning och stekning eller som fettuppsamlingsfat.

- Förvaringslåda

Förvaringslådan finns under ugnsutrymmet.

Innan maskinen används första gången

WARNING!

Se säkerhetsavsnitten.

Första rengöring

Ta ut alla tillbehör ur produkten.

Se avsnittet "Underhåll och rengöring".

Rengör produkten innan du använder den första gången.

Sätt tillbaka tillbehören på sin ursprungliga plats.

Förvärmning

Sätt den tomma produkten på förvärmning för att bränna bort fett.

1. Välj funktionen och maximal temperatur.
2. Låt produkten stå på i en timme.
3. Välj funktionen och maximal temperatur. Högsta temperaturen för den här funktionen är 210 °C.
4. Låt produkten vara igång i 15 minuter. Tillbehören kan bli varmare än normalt. Produkten kan avge lukt och rök. Det är helt normalt. Se till att ventilationen är tillräcklig i rummet.

Mekaniskt lucklås

Luckan kan inte öppnas av barn.

Öppna produktluckan:

1. Håll lucklåset intryckt.

Dra inte i lucklåset när du stänger ugnsluckan!

Avstängning av produkten inaktiverar inte det mekaniska lucklåset.

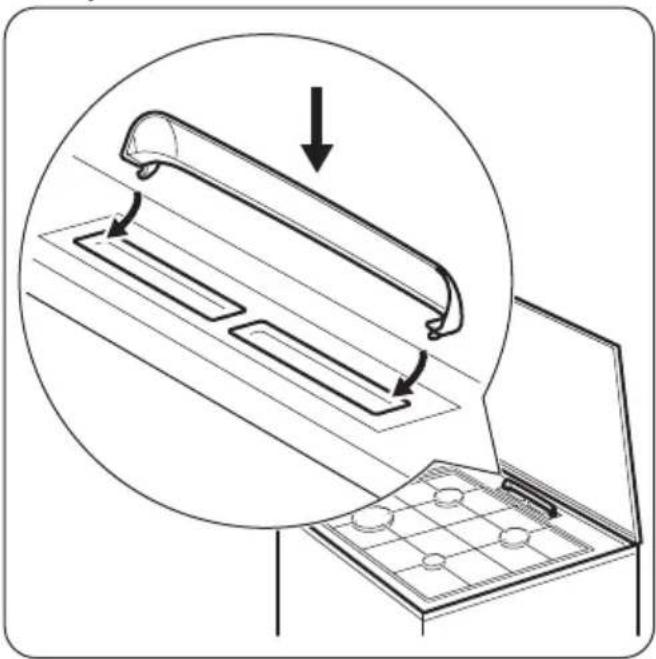

Sätta på ångutloppsskyddet

Gäller endast för det vita hällocket. Endast för vissa modeller.

Varmluft som kommer ut ur ångutloppet kan orsaka att det vita hällocket missfärgas. Denna yta blir gul. Sätt på ångutloppsskyddet för att förhindra detta.

1. Sätt krokarna på skyddet under framkanten på ångutloppshålen.

2. Tryck ned den svarta kanta för att låsa fast skyddet.

Se säkerhetsavsnitten.

Värmeläge

Symbol-er	Funktion
0	Avstängt läge
1 - 6 Värmeinställningar

Utnyttja restvärmen för att minska energiförbrukningen. Stäng av kokzonen ca 5-10 minuter innan tillagningen är klar.

Vrid vredet till önskat värmeläge.

Häll - Råd och tips

Inbyggnadshällens kontrollampa tänds. När tillagningen är klar, vrid vredet till avposition.

Om alla kokzoner är avaktiverade släcks hållens kontrollampa.

Använda snabbplattan

En röd punkt i mitten av plattan visar att det är en snabbplatta. En snabbplatta värms upp snabbare än vanliga plattor. De röda punkterna är målade på plattorna. De kan slitas under användning och till och med försvinna helt efter en tid. Detta har dock inte någon effekt på hällens funktion.

WARNING!

Se säkerhetsavsnitten.

Kokkärl

Kokkärlens botten skall vara så tjock och så plan som möjligt.

WARNING!

Ställ inte samma kokkärl på två brännare.

Sparar energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Sätt kokkärl på kokzonen innan den slås på.
• Använd restvärmen för att hålla maten varm eller för att smälta den.
• Botten på pannor och kokkärl måste vara lika stor som kokzonen.

Häll – underhåll och rengöring

Exempel på tillagningsområden

Vär-me-läge:	Tillämpning:
1 Varmhållning
2 Lätt sjudning
3 Sjudning
4 Stekning/bryning
5 Uppkokning
6 Uppkokning/snabbstekning/fritering

WARNING!

Se säkerhetsavsnitten.

Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.

- Repor eller mörka fläckor på ytan har ingen inverkan på hur hällen fungerar.

Rostfritt stål

• Använd ett särskilt rengöringsmedel för rostfritt stål för de rostfria kanterna på hällen.
• Kokplattornas rostfria kanter kan ändra färg på grund av den höga temperaturen.

- Diska rostfria delar med vatten, och torka sedan med en mjuk duk.

Ugn – daglig användning

Rengöring av den elektriska kokplattan

1. Använd rengöringspulver eller skursvampen.
2. Rengör hällen med en fuktig duk och lite rengöringsmedel.
3. Värm sedan kokplattan till en låg temperatur och låt den torka.
4. Gnid regelbundet in kokplattorna med symaskinolja för att håll dem i bra skick. Torka bort oljan med hushållspapper.

WARNING!

Se säkerhetsavsnitten.

Aktivera och inaktivera produkten

Det beror på modellen om produkten har vredsymboler, kontrollampor eller lampor:

• Kontrollampan tänds när ugnen värms upp.
• Kontrollampan tänds när produkten är igång.

• Symbolen visar om kontrollvredet styr en av kokzonerna, ugnsfunktionerna eller temperaturen.

• Vrid vredet för ugnsfunktioner för att välja en ugnsfunktion.

• Vrid temperaturvredet för att välja temperatur.
• För att stänga av produkten, vrid vreden för ugnsfunktioner och temperatur till av-läget.

Säkerhetstermostat

Felaktig användning av produkten eller trasiga delar kan orsaka farlig överhettning. För att förhindra detta har ugnen en säkerhetstermostat som avbryter strömtillförseln. Ugnen sätts automatiskt på igen när temperaturen sjunker.

Ugnsfunktioner

Symbol	Ugnsfunktion Tillämpning
0	Avstängt läge Produkten är avstängd.
	Över/Undervärme Baka och steka mat på en ugnsnivå.
	Undervärme För bakning av kakor med knaprig botten och för att torka mat.
	Övre värmeelement För att brungrädda bröd, kakor och bakverk. För att avsluta tillagade rätter.
	Min grill För att grilla tunna matvaror och rosta bröd.Högsta temperaturen för den här funktionen är 210 °C.

Ugn - Användning av tillbehör

WARNING!

Se säkerhetsavsnitten.

Sätta in tillbehör

Galler:

Gallret har en speciell form baktill som underlättar värmecirkulationen.

Tryck in gallret på ugnsnivån. Kontrollera att det inte vidrör ugnens bakre vägg.

Ugn – Råd och tips

Plåt:

Tryck inte in bakplåten hela vägen till ugnens bakre vägg. Detta förhindrar att värmen cirkulerar runt plåten. Maten kan bli bränd, särskilt på plåtens bakre del.

Sätt bakplåten på den nedersta ugnsnivån. Kontrollera att det inte vidrör ugnens bakre vägg.

WARNING!

Se säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

Allmän information

• Produkten har fyra hyllnivåer. Räkna hyllnivåerna nedifrån.
• Fukt kan kondenseras i produkten eller på glasluckorna. Det är helt normalt. Stå alltid en bit ifrån produkten när du öppnar produktens lucka vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på produkten efter varje användning.

- Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta kan förändra tillagningsresultaten och skada emaljen.

Gräddning

• Din ugn kan ha andra bak-/stekegenskaper än din gamla. Anpassa dina vanliga inställningar (temperatur, koktider) och placeringen av plåtar och galler till värdena i tabellerna.
• Tillverkaren rekommenderar att du använder den lägre temperaturen första gången.
• Om du inte kan hitta inställningarna för ett speciellt recept, leta efter ett recept som är nästan likadant.
• Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.
• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du inte

ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.

- För att utnyttja eftervärmen kan du, vid längre gräddningstider, stänga av ugnen cirka 10 minuter innan baktiden gått ut.

När du tillagar frysta livsmedel kan plåtarna i ugnen slå sig. När plåtarna kallnar igen återtar de sin normala form.

Baka kakor

• Öppna inte ugnsluckan förrän 3/4 av den inställda tillagningstiden har gått.
• Om du använder två bakplåtar samtidigt, se till att det finns en ledig falsnivå mellan dem.

Tillagning av kött och fisk

- Använd en djup form för mat med fett i för att förhindra stänk som inte går att ta bort.

• Låt köttet stå i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.
• För att förhindra att det blir för mycket matos under tillagning kan man hälla lite vatten i den djupa formen. För att förhindra rökkondens, tillsätt lite vatten varje gång det tar slut.

Tillagningstider

Tillagningstiderna varierar beroende på typen av livsmedel, livsmedlets konsistens och volym

I början ska du övervaka hur det utvecklar sig när du lagar mat. Hitta de bästa inställningarna (värmeläge, tillagningstid osv.) för dina kokkärl, recept och mängder när du använder produkten.

Över/Undervärme

Livsmedel Mängd (g) Temperatur(°C)		Tid (min) Falsni-vå		Tillbehör
Smördegskakor 250	150 25 - 30 3 bakplåt
Tunn kaka 1)	1000 160 - 170 30 - 35 2 bakplåt
Jästkaka med äp-ple	2000 170 - 190 40 - 50 3 bakplåt
Äppelpaj 2)	1200 + 1200 180 - 200 50 - 60 1 2 runda aluminium-			plåtar (diameter: 20 cm)
Småkakor 1)	500 160 - 170 25 - 30 2 bakplåt
Lätt sockerkaka utan fett 1)	350 160 - 170 25 - 30 1 1 rund aluminium-			plåt (diameter: 26 cm)
Kaka i långpanna 1500	160 - 170	45 - 55 3)	2 bakplåt
Hel kyckling 1350	200 - 220 60 - 70 2 galler
Halv kyckling 1300	190 - 210 35 + 30 3 galler		1 bakplåt
Fläskkotlett 600	190 - 210 30 - 35 3 Trådhylla		1 bakplåt
			1 bakplåt
Mördegskaka 4)	800 230 - 250	10 - 15 2 bakplåt
Fylld jästkaka 5)	1200 170 - 180	25 - 35 2 bakplåt
Pizza 1000 200 - 220	25 - 35 2 bakplåt
Cheese cake 2600	170 - 190 60 - 70	2 bakplåt
Schweizisk äppel-kaka 5)	1900 200 - 220	30 - 40 1 bakplåt
Julkaka 5)	2400 170 - 180		55 - 65 6)	2 bakplåt
Quiche Lorraine 5)	1000 220 - 230	40 - 50 1 1 rund plåt (diame-		ter: 26 cm)
Bondbröd 7)	750 + 750 180	- 200 60 - 70 1	2 aluminiumplåtar	(längd: 20 cm)
Ungersk valnöts-dessert 1)	600 + 600 160	- 170 40 - 50 2	2 aluminiumplåtar	(längd: 25 cm) på samma ugnsnivå
Ungersk valnöts-dessert (somlói ga-luska) - traditionell	600 + 600 160	- 170 30 - 40 2	2 aluminiumplåtar	(längd: 25 cm) på samma ugnsnivå
Jästa bullar 5)	800 200 - 210	10 - 15 2 bakplåt
Rulltårta 1)	500 150 - 170	15 - 20 1 bakplåt
Maränger 400 100 -	120 40 - 50 2	bakplåt
Smulpaj 5)	1500 180 - 190	25 - 35 3 bakplåt
Sockerkaka 1)	600 160 - 170	25 - 35 3 bakplåt
Butterkaka 1)	600 180 - 200	20 - 25 2 bakplåt

1) Förvärm i ugnen i 10 minuter.
2) Förvärm i ugnen i 15 minuter.
3) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 7 minuter.
4) Förvärm i ugnen i 20 minuter.
5) Förvärm i ugnen i 10-15 minuter.
6) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 10 minuter.
7) Ställ in temperaturen på 250 °C och förvärm ugnen i 18 minuter.

Ugn – underhåll och rengöring

WARNING!

Se säkerhetsavsnitten.

Anmärkningar om rengöring

- Torka av framsidan med en mjuk trasa och varmt vatten och diskmedel.

• Använd ett rengöringsmedel avsett för rengöring av metallytor.
• Rengör produkten efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.
• Ta bort envis smuts med speciell ugnsrengöring.
• Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk duk med varmt vatten och ett rengöringsmedel.
• Använd inte starka medel, föremål med skarpa kanter eller diskmaskin vid rengöring om du har tillbehör i Super Clean. Det kan skada ytan.

Produkter i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en blöt svamp. Torka med en mjuk trasa.

Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

Ugnsluckan har två glasrutor monterade som ett dubbelglas. Ta bort ugnsluckan för att göra rengöringen enklare.

WARNING!

Ugnsluckan kan plötsligt slå igen om du försöker ta bort glasrutorna när luckan fortfarande är monterad.

För att lättare kunna rengöra ugnsutrymmet kan ugnsluckan tas bort.

Lossa inte skruvarna.

1. Öppna luckan helt och håll i de två gångjärnen.

1. Lyft och vrid handtagen på gångjärnen.

1. Stäng ugnsluckan till den första öppna positionen (halvvägs). Dra därefter framåt och ta bort luckan från sin plats.

1. Lägg luckan på en mjuk duk på en stabil yta.

2. Ta bort två skruvar från luckans nedre kant med en skruvmejsel.

1. Använd en stekspade av trä eller plast eller motsvarande för att öppna innerluckan. Håll i ytterluckan och för innerluckan mot luckans överkant. Lyft innerluckan.

1. Rengör ugnsluckan med vatten och lite diskmedel. Rengör luckans insida. Torka ugnsluckan noggrant.

Sätt tillbaka glasrutorna i ugnsluckan när du är klar med rengöringen. Följ stegen ovan i motsatt ordning för att sätta fast ugnsluckan.

Ta bort förvaringslådan

WARNING!

Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

Förvaringslädan under ugnen kan tas bort för rengöring.

1. Dra ut förvaringslådan så längt det går.

Felsökning

1. Lyft försiktigt förvaringslädan uppåt.
2. Dra ut lådan helt.

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

Byte av lampan

Lägg en tygbit på botten av produktens innandöme. Detta förhindrar skador på lampglaset och ugsutrymmet.

WARNING!

Risk för elstötar! Koppla från säkringen innan du byter lampan. Lampan och lampglaset kan vara varma.

1. Avaktivera produkten.
2. Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

Baklampan

1. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ut lampan mot en passande lampa som tål upp till 300 °C.
4. Sätt tillbaka lampglaset.

WARNING!

Se säkerhetsavsnitten.

Om produkten inte fungerar...

Problem Möjlig orsak Lösning
Du kan inte aktivera produkten. Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att produkten är korrekt ansluten till strömförsörjningen.

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda hällen.Ugnen värms inte upp.	En säkring har utlössts. Kontrollera om säkringen är or-saken till felet. Om säkringen går gång på gång, tala med en kvalifi-cerad elektriker.
Det går inte att aktivera eller använda hällen.	En säkring har utlössts. Sätt på hällen igen och ställ in värmeläget inom 10 sekunder.
Belysningen fungerar inte. Lampan	är trasig. Byt lampa.
Ånga och kondens avsätts på maten och i ugnen.	Du lät maten stå för länge i ug- nen.	Låt inte maträtter stå i ugnen län-gre än 15 - 20 minuter efter att tillagningen är klar.
Ugnen värms inte upp. Nödvändiga	inställningar är inte gjorda.	Kontrollera att rätt inställningar gjorts.
Tillagningen av maträtter tar för lång tid eller går för fort.	Temperaturen är för låg eller för hög.	Justera vid behov temperaturen. Följ instruktionerna i manualen.

Tekniska data

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på den yttre kanten

av produktens innanmäte. Avlägsna inte märkskylten från produktutrymmet.

Vi rekommenderar att du antecknar den här:

Modell (Mod.) ......

PNC (produktnummer) ......

Serienummer (S.N.) ......

Installation

WARNING!

Se säkerhetsavsnitten.

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

Läs i tabellen för minsta avständ för inbyggnad.

Minsta avstånd

Mått mm
A 400
B 650
C 150

Tekniska data

Mått mm
Höjd 854 - 919
Bredd 500
Djup 600
Total effekt 7815 W
Produktklass 1

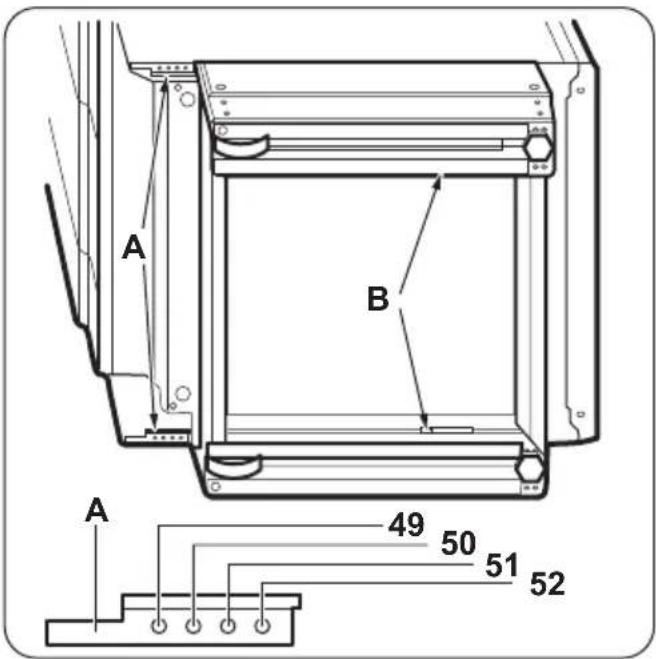

Ändring av spisens höjd och djup

Spisen är vid leverans 898 mm hög och sockeln 500 mm djup.

1. Lägg spisen på sidan.
2. Andra sockelns djup genom att lossa skruv A och lossa skruvarna B på konsolen.

1. Ställ in önskat djup.
2. Skruva i skruvarna Å och B
3. För ändring av höjden, lossa skruv C (1 skruv) i mitten baktill på sockeln och sidoskruvarna D (4 skruvar).

1. Tryck in sockeln till önskad höjdinställning: 919, 984 eller 854 mm.
2. Skruva i skruvarna C och D.

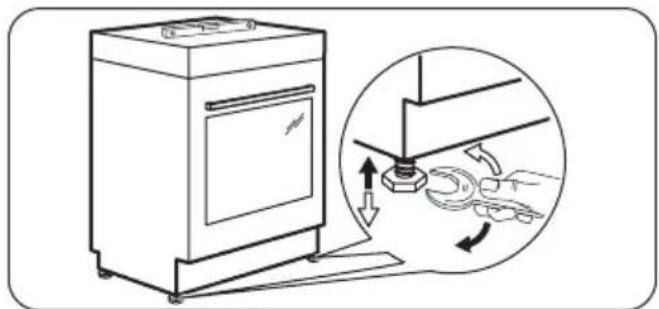

Höjdjustering av produkten

Använd de små fötterna på produktens undersida för att ställa in samma nivå på spisens ovansida som övriga ytor.

Tippskydd

Ställ in rätt höjd och plats för produkten innan du fäster tippskyddet.

FÖRSIKTIGHET!

Kontrollera att du placerar tippskyddet på rätt höjd.

Säkerställ att ytan bakom produkten är jämn.

Du måste installera tippskyddet. Om du inte installerar det kan produkten tippa över.

Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

1. Installera tippskyddet 317-322 mm nedanför produktens ovansida, och med 80-85 mm avständ från produktens sida till det runda hålet på konsolen. Skruva fast det

i stabilt material eller använd lämplig förstärkning (vägg).

1. Du hittar hålet till vänster på produktens baksida. Lyft produktens framsida och sätt den i mitten av utrymmet mellan skåpen. Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavständet för att centrera produkten.

Om du ändrade måtten på spisen måste du justera tippskyddet.

FÖRSIKTIGHET!

Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet för att centrera produkten.

Elektrisk installation

WARNING!

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlena "Säkerhet" inte följs.

Denna produkt levereras utan huvudkontakt eller huvudkabel.

Kabeltyp: H05 RR-F med fullgott tvärsnitt.

WARNING!

Innan du ansluter nätsladden till uttaget ska du mäta spänningen mellan faserna i hushållsnätverket. Läs sedan på anslutningsetiketten på produktens baksida så att rätt elektrisk installation används. Med denna stegordning undviker man installationsfel och skador på produktens elektriska komponenter.

WARNING!

Nätkabeln får inte vidröra den del av produkten som visas i bilden.

Informationsblad och information för ugnar enligt EU 65-66/2014

Leverantörens namn Zanussi
Modellbeskrivning ZCE54011WA
Energiindex 106.3
Energiklass A
Energiförbrukning med en standardrätt, över/undervärme 0.84 kWh/program
Antal utrymmen 1
Värmekälla Elektricitet
Ljudstyrka 56 l
Typ av ugn Ugn inuti fristående spis
Massa 42.0 kg

EN 60350-1 - Elektriska matlagningsapparater - Del 1: Områden, ugnar, ångugnar och grillar - Funktionsprovning.

Ugn - Energibesparing

Denna produkt har funktioner som låter dig spara energi under vanlig matlagning.

- Allmänna tips

- Kontrollera att ugnsluckan är ordentligt stängd när produkten är igång och låt den vara stängd så mycket som möjligt under tillagningen.

- Använd metalltallrikar för att öka energisparandet.

– När så är möjligt, lägg maten i ugnen utan att värma upp den.
- För matlagning som varar längre än 30 minuter ska ugnstemperaturen minskas till lägsta möjliga, 3 - 10 minuter innan matlagningstiden går ut, beroende på längden på matlagningen. Restvärmen i ugnen fortsätter laga maten.
- Använd restvärmen för att värma annan mat.

- Hålla maten varm - om du vill använda restvärmen för att hålla maten varm väljer du lägsta möjliga temperaturinställning.

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter

märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
