BRUKSANVISNING EEA28610L ELECTROLUX

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 25
2. SÄKERHETSINSTRUKTIONER.... 27
3. PRODUKTBESKRIVNING.... 28
4. KONTROLLPANEL.... 29
5. PROGRAMVAL....29
6. GRUNDINSTÄLLNINGAR ....31
7. FÖRE FÖRSTA ANVÄNDNING....34
8. DAGLIG ANVÄNDNING....35
9. RÅD OCH TIPS....37
10. UNDERHÅLL OCH RENGÖRING.... 39
11. FELSÖKNING....41
12. TEKNISKA DATA 45
13. MILJÖSKYDD.... 46

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år

eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen.
• Förvara rengöringsmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna maskin är endast avsedd för rengöring av hushållsartiklar och porslin.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Ändra inte produktens specifikationer
• Vattentrycket (minimum och maximum) måste vara mellan 0.05 (0.5) / 1 (10) bar (MPa).
• Följ maximalt antal 14 kuvert.
• Produktens lucka får inte lämnas i öppet läge för att undvika snubbelrisk.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Knivar och andra vassa eller spetsiga redskap måste placeras i korgen med spetsarna vända nedåt eller läggas horisontellt.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Använd inte högtrycksvattenspray och/eller ånga för att rengöra produkten.
• Om produkten har ventilationsöppningar nedtill får dessa inte täppas igen med t.ex. en matta.

- Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen.
• Om möbelpanelen inte är installerad, öppna luckan försiktigt för att undvika skaderisk. Efter installationen, se till att plastskydden är fästa på plats. Om plastskydden på luckans sidor skadas eller avlägsnas kan det påverka produktens funktion och orsaka skada. Om plastskyddet är skadat, kontakta ett auktoriserat servicecenter för att byta ut det mot ett nytt.

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Varning! Denna produkt är avsedd för att installeras/anslutas till en jordad anslutning i byggnaden.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Vattenanslutning

WARNING!

Risk för elektrisk stöt!

• Orsaka inga skador på vattenslangarna.
• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.
• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.
• Om inloppsslangen är skadad, stäng omedelbart vattenkranen och dra ut stickkontakten ur vägguttaget. Kontakta det auktoriserade servicecentret för byte av inloppsslang.
• Utan elektricitet är vattenskyddssystemet inte aktivt. Då finns det risk för översvämning.
• Inloppsslangen har en säkerhetsventil och en hylsa med en inre nätkabel.

2.4 Användning

• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Diskmedel är farligt. Följ säkerhetsanvisningarna på diskmedelsförpackningen.
• Drick och lek inte med vattnet i produkten.
• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Visst diskmedel kan stanna kvar på disken.
• Lägg inte föremål på eller låt maskinens lucka utsättas för tryck när den är öppen.
• Produkten kan avge het ånga om du öppnar luckan medan ett program pågår.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• Observera att reparationer som utförs själv eller på ett icke fackmannamässigt sätt kan få säkerhetsmässiga konsekvenser och kan upphäva garantin.
• Följande reservdelar är tillgängliga i minst 7 år efter att modellen har utgått: motor, cirkulations- och tömningspump, värmare och värmeelement, inklusive värmepumpar, rör och relaterad utrustning, inklusive slangar, ventiler, filter och aquastop, konstruktions- och inredningsdetaljer relaterade till luckmontage, tryckta kretskort, elektroniska displayer, tryckbrytare,

termostater och givare, programvara och firmware inklusive återställningsprogramvara. Följande reservdelar är tillgängliga i minst 10 år efter att modellen har utgått: luckgångjärn och tätningar, andra tätningar, spolarmar, tömningsfilter, inre ställ och plastkomponenter som korgar och lock. Det kan hända att de finns tillgängliga under längre tid i ditt land. För ytterligare information, besök vår webbplats.

- Observera att vissa av dessa reservdelar endast är tillgängliga för professionella reparatörer och att inte alla reservdelar är relevanta för alla modeller.

- När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

3. PRODUKTBESKRIVNING

1 Takspolarm
2 Övre spolarm
3 Nedre spolarm

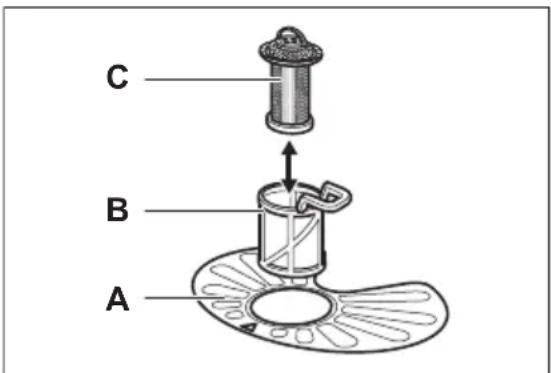

4 Filter
5 Produktdekal
6 Saltbehållare
7 Luftventil
8 Spolglansbehållare
9 Diskmedelsfack
10 Nedre korg

11 Övre korg
12 Bestickläda

3.1 Beam-on-Floor

Beam-on-Floor är en lampa som visas på golvet under produktens lucka. Den är släckt när produkten är avstängd.

• En röd lampa tänds när programmet startar. Den är tänd så länge programmet varar.
• En grön lampa tänds när programmet är klart.
• Om produkten drabbas av ett fel blinkar den röda lampan.

4. KONTROLLPANEL

1 På/Av-knapp och återställningsknapp
2 Knapp för fördröjd start
3 Indikatorer
4 MY TIME programvalsfält

5 ExtraPower tillvalsknapp
6 AUTO Sense-programknapp

4.1 Indikatorer

Indikator Beskrivning
ECO	ECO programindikator. Den indikerar det mest miljövänliga programvalet för normalt smutsig disk. Se Programval
	Spolglansindikator. Den lyser när spolglans behöver fyllas på. Se Före första användning
	Saltindikator. Den lyser när saltbehållaren behöver fyllas på. Se Före första användning
	Machine Care-indikator. Den lyser när maskinen behöver rengöras inuti med Machine Care-programmet. Se Underhåll och rengöring
	Indikator för torkfas. Den lyser när ett program med en torkfas har valts. Den blinkar när torkfasen pågår. Se Programval

5. PROGRAMVAL

5.1 MY TIME

Välj ett lämpligt program baserat på dess programtid.

A. • 30min är det kortaste programmet som lämpar sig för att diska nyligen använd och lätt smutsad disk.

- Försköljning (15min) är ett program för att skölja av matrester från disken. Det förhindrar att lukter bildas i maskinen. Använd inte diskmedel med det här programmet.

B. 90min är ett program som lämpar sig för diskning och torkning av normalt smutsad disk.
C. ECO är det längsta programmet och det ger den mest effektiva vatten- och energiförbrukningen för normalt smutsat porslin och bestick. 1)

5.4 Programöversikt

5.2 AUTO Sense

Med det här programmet känner diskmaskinen av smutsgraden och diskmängden. Det väljer automatiskt temperatur, vattenmängd och programtid.

5.3 ExtraPower

ExtraPower förbättrar diskresultatet för valt program. Alternativet ökar temperaturen och programlängden.

Program Diskmaskins-laddning	Smutsgrad Programfaser Tillval
30min Porslin, bestick Färsk		• Diskning 50 °C• Mellanliggande sköljning• Sista sköljning 45 °C• AirDry 1)	• ExtraPower
Försköljning Alla Alla		• Fördisk
90min Porslin, bestick,kastruller, pannor	Normalt lätt intorkad smuts	• Diskning 60 °C• Mellanliggande sköljning• Sista sköljning 55 °C• Torkning• AirDry 1)	• ExtraPower
ECO Porslin, bestick,kastruller, pannor	Normal	• Fördisk• Diskning 45 °C• Mellanliggande sköljning• Sista sköljning 45 °C• Torkning• AirDry 1)	• ExtraPower
AUTO Sense Porslin, bestick,kastruller, pannor	Alla	• Fördisk• Diskning 50 - 60 °C• Mellanliggande sköljning• Sista sköljning 60 °C• Torkning• AirDry 1)

Program Diskmaskins-laddning	Smutsgrad Programfaser Tillval
Machine Care Rengöring av produktens insida. Se Underhåll och rengöring	Rengöring 65 °CMellanliggande sköljningSista sköljningAirDry 1)

1) Automatisk lucköppning. Se kapitel "Grundinställningar".

Förbrukningsvärden

Program 1)2)	Vatten (I) Energi (kWh) Koktid (min)
30min 11.0 0.620 30
Försköljning 5.0 0.010 15
90min 11.9 1.110 90
ECO 10.9 0.542 270
AUTO Sense 12.1 1.220 170
Machine Care 10.6 0.710 60

1) Vattnets tryck och temperatur, spänningsvariationer i nätanslutningen, funktioner och mängden disk kan påverka värdena.
2) Värden för andra program än ECO är endast indikativa.

Information för testinstitut

För att få den information som krävs för test av prestanda (t.ex. enligt: EN60436 ), skicka ett e-postmeddelande till:

[e-mail]

Uppge produktnumret (PNC) från typskylten i er begäran.

För övriga frågor angående diskmaskinen, se serviceboken som medföljer produkten.

6. GRUNDINSTÄLLNINGAR

Du kan konfigurera maskinen genom att ändra grundinställningarna efter dina behov.

Nummer Inställningar		Värden	Beskrivning1)
1	Vattenhårdhet	Från nivå 1 till nivå 10 (standard: 5)	Ställ in nivån på vattenavhärdningsmedlet efter vatt-nets hårdhet där du bor.
2	Spolglansnivå	0A – 6A (standard: 6A)	Justera spolglansnivån enligt nödvändig dosering.
3	Slutsignal	På Av (standard)	Aktivera eller avaktivera ljudsignalen för programslut.

Nummer Inställningar Värden		Beskrivning1)
4 Aut. lucköppn. På (standard)	Av	Aktivera eller avaktivera AirDry.
5 Knappljud På (standard)	Av	Aktivera eller avaktivera ljudet som hörs när du trycker på knapparna.

1) Läs mer i informationen som finns i det här kapitlet.

Du kan ändra normalinställningarna i inställningsläget.

När produkten är i inställningsläge representerar indikatorerna på kontrollpanelen tillgängliga inställningar. För varje inställning blinkar en dedikerad indikator:

6.1 Inställningsläge

Öppna inställningsläge

Du kan gå in i inställningsläge innan du startar ett program. Du kan däremot inte gå in i inställningsläge när ett program är igång.

Tryck på och samtidigt i minst 3 sekunder för att öppna inställningsläge.

• Lampan för och indikatorn blinkar.
• Indikatorerna, och är tända.
• Lamporna för MY TIME markeringsfält lyser.

Hur man navigerar i inställningsläget

Man kan navigera i inställningsläget med hjälp av MY TIME markeringfältet.

A. Föregående -knapp

B. OK-knapp

C. Nästa-knapp

Använd Föregående och Nästa för att hoppa mellan normalinställningar och ändra deras värden.

Använd OK för att ange vald inställning och bekräfta ändring av värdet.

Ändra en inställning

Kontrollera att produkten är i inställningsläge.

1. Tryck på Föregående eller Nästa tills indikatorn för önskad inställning blinkar.

Lampan för indikerar aktuellt inställt värde:

• För inställningarna med två värden (på och av) är lampan antingen på (= inställningen på) eller av (= inställningen är av).

• För inställningarna med flera värden (nivåer) blinkar lampan. Antalet blinkningar visar aktuell inställning (t.ex. 5 blinkningar + paus + 5 blinkningar... = nivå 5).

• Tryck på OK för att aktivera inställningen.

• Lampan för inställningen lyser.

• De andra indikatorerna är släckta.

• Lampan för ⏻3h indikerar aktuellt inställt värde.

• Tryck på Föregående eller Nästa för att ändra värdet.

• Tryck på OK för att bekräfta inställningen.

• Den nya inställningen har sparats.

• Produkten återgår då till programvalsläge.

• Tryck och håll nere och samtidigt i 3 sekunder för att lämna inställningsläget.

Produkten återgår då till programvalsläge. De sparade inställningarna gäller tills du ändrar dem igen.

6.2 Vattenavhärdare

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha skadlig inverkan på diskresultatet och på maskinen.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i skalor.

Vattenavhärdarens nivå ska justeras baserat på vattenhärdheten i din vattenförsörjning. Justeringen är nödvändig oavsett vilken typ av maskindiskmedel som används för att säkerställa goda diskresultat och hålla saltindikatorn aktiv. Din lokala myndighet kan ge dig råd om vattnets hårdhet där du bor. Standardinställningen från fabriken är nivå 5.

i

Multitabletter med salt är inte tillräckligt effektiva för att mjuka upp hårt vatten.

Vattenhårdhet

Tyska värden (°dH)	Franska värden (°fH)	mmol/l mg/l (ppm) Clarke-	värden	Vattenavhärdarens nivå
47 - 50 84 - 90	8.4 - 9.0 835 - 904	58 - 63 10
43 - 46 76 - 83	7.6 - 8.3 755 - 834	53 - 57 9
37 - 42 65 - 75	6.5 - 7.5 645 - 754	46 - 52 8
29 - 36 51 - 64	5.1 - 6.4 505 - 644	36 - 45 7
23 - 28 40 - 50	4.0 - 5.0 395 - 504	28 - 35 6
19 - 22 33 - 39	3.3 - 3.9 325 - 394	23 - 27 5
15 - 18 26 - 32	2.6 - 3.2 255 - 324	18 - 22 4
11 - 14 19 - 25	1.9 - 2.5 185 - 254	13 - 17 3
4 - 10 7 - 18	0.7 - 1.8 70 - 184	5 - 12 2
<4 <7 <0.7	<70	< 5	1

Vattenavhärdaren genomgår en automatisk regenereringsprocess. 2)

6.3 Spolglansnivå

Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar. Det

släpps automatiskt ut under den heta sköljfasen. Man kan ställa in den mängd spolglans som ska släppas ut.

När spolglansfacket är tomt lyser indikatorn så att du ska fylla på. Om torkningsresultatet är tillfredsställande endast med multitabletter, kan du inaktivera indikatorn för påfyllning av

spolglans. För bästa torkningsresultat är det dock alltid bäst att använda spolglans och att spolglansindikatorn alltid är aktiverad.

För att inaktivera spolglansdispendern och indikatorn, ställ in spolglansnivån till 0.

6.4 Slutljud

Du kan aktivera en ljudsignal som ska höras när programmet är klart.

Ljudsignaler låter också när ett fel uppstår i produkten. Det går inte att stänga av dessa ljudsignaler.

6.5 AirDry

AirDry ger bättre torkresultat. Under torkningsfasen öppnas luckan automatiskt och lämnas på glänt. Inaktivering av funktionen kan minska torkningseffekten.

AirDry aktiveras automatiskt med alla program förutom Försköljning.

Hur länge torkningen pågår och luckan är öppen varierar beroende på det valda programmet och tillvalen.

FÖRSIKTIGHETSÅTGÄRDER!

Försök att inte stänga luckan inom 2 minuter efter att den har öppnats automatiskt. Det kan skada maskinen.

När AirDry öppnar luckan kan det hända att Beam-on-Floor inte visas fullständigt. Titta på kontrollpanelen för att se om programmet är klart.

6.6 Knappljud

Knapparna på kontrollpanelen avger ett ljud när du trycker på dem. Du kan stänga av det ljudet.

7. FÖRE FÖRSTA ANVÄNDNING

1. Ställ in nivån på vattenavhärdaren efter vattentillförselns hårdhet.

2. Fyll på saltbehållaren.

3. Fyll på spolglansfacket.

4. Öppna vattenkranen.

5. Kör programmet 30min med diskmedel för att ta bort eventuella rester från tillverkningsprocessen. Stoppa inte in någon disk i korgarna.

Efter att programmet har startat laddar produkten hartset i vattenavhärdaren i upp till 5 minuter. Diskfasen startar bara när den här proceduren är klar. Proceduren upprepas periodvis.

7.1 Saltbehållaren

FÖRSIKTIGHETSÅTGÄRDER!

Använd endast regenereringssalt till diskmaskiner. Använd inte kökssalt.

Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning.

FÖRSTA ANVÄNDNING Fylla på saltbehållaren

1. Vrid saltbehållarens lock moturs och ta bort det.
2. Häll 1 liter vatten i saltbehållaren (endast första gången).
3. Fyll saltbehållaren med 1 kg salt (tills den är full).

1. Skaka försiktigt på tratten i handtaget för att få ut de sista kornen.

2. Ta bort saltet runt saltbehållarens öppning.

1. Vrid locket medurs för att stänga saltbehållaren.

⚠ FÖRSIKTIGHETSÅTGÄRDER!

Vatten och avhärdningssalt kan rinna ut från saltbehållaren när du fyller på den. För att förhindra korrosion, fyll på saltbehållaren och starta sedan omedelbart en fullständig diskcykel med maskindiskmedel.

7.2 Fylla på spolglansdoseringen

8. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.
2. Tryck och håll nere tills produkten är aktiverad.
3. Fyll saltbehållaren om den är tom.
4. Fyll spolglansbehållaren om den är tom.
5. Fyll korgarna med disk.
6. Tillsätt diskmedel.
7. Välj och starta ett program.
8. Stäng av vattenkranen när programmet är klart.

⚠ FÖRSIKTIGHETSÄTGÄRDER!

Facket (B) är endast avsett för spolglans. Fyll inte på med diskmedel.

⚠ FÖRSIKTIGHETSÄTGÄRDER!

Använd endast spolglans som är särskilt avsett för diskmaskiner.

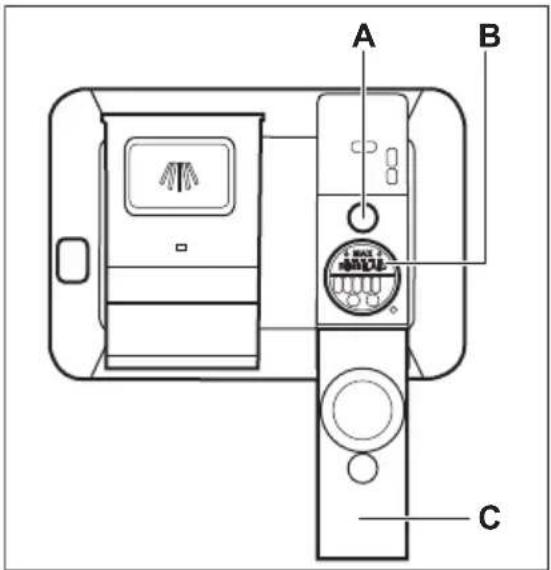

1. Öppna locket (C).
2. Fyll på dispensern (B) tills spolglansmedlet när markeringen "MAX".
3. Torka upp eventuellt utspilld spolglans med en absorberande trasa för att förhindra överdriven skumbildning.
4. Stäng locket. Kontrollera att locket läses i rätt position.

i

Fyll på spolglansfacket när indikatorn (A) är genomskinlig.

8.1 Använda diskmedel

FÖRSIKTIGHETSÅTGÄRDER!

Använd bara diskmedel som är särskilt avsett för diskmaskiner.

1. Tryck på spärrknappen (A) för att öppna locket (C).
2. Häll tvättmedlet (gel, pulver eller tabletter) i facket (B).
3. Om diskprogrammet har en fördiskfas, lägg en liten mängd diskmedel på insidan av diskmaskinens dörr.
4. Stäng locket. Kontrollera att locket läses i rätt position.

För information om tvättmedelsdosering, se tillverkarens anvisningar på produktens förpackning. Vanligtvis räcker 20–25 ml tvättmedelsgel för att diska normalt smutsad disk.

De övre ändarna av de två vertikala ribborna i packet (B) indikerar maximal nivå för påfyllning av gel i spolglansfacket (max. 30 ml).

8.2 Hur man väljer och startar ett program med MY TIME fältet på displayen

1. Tryck på knappen för programmet du vill ställa in.
   Lampan för vald knapp lyser.
2. Aktivera ExtraPower om så önskas.
3. Stäng luckan för att starta programmet.

8.3 Hur man väljer och startar programmet Försköljning

1. För att välja Försköljning, tryck och håll nere 73 sekunder.
   Lampan för vald knapp blinkar.
2. Stäng luckan för att starta programmet.

1. Välj ett program med hjälp av MY TIME markeringsfält.
2. Tryck på .☐+ Lampan för vald knapp lyser.

ExtraPower är inte ett permanent alternativ och måste aktiveras varje gång innan du startar ett program.

Det går inte att aktivera eller inaktivera ExtraPower medan ett program pågår.

Aktivering av ExtraPower ökar oftast vatten- och energiförbrukningen samt programlängden.

8.5 Hur man startar AUTO Sense-programmet

1. Tryck på: AUTO Sense Lampan för vald knapp lyser.
2. Stäng luckan för att starta programmet. Maskinen känner av vilken typ av disk det är och justerar till ett lämpligt diskprogram och varaktighet.

8.6 Födröja starten på ett program

Du kan fördröja starten av valt program i upp till 3 timmar.

1. Välj ett program.
2. Tryck på .Lampan för vald knapp lyser.
3. Stäng luckan för att starta nedräkningen. Under nedräkningen kan man ändra programvalet.

När nedräkningen löper ut startar programmet.

8.7 Avbryta den fördröjda starten medan nedräkningen pågår

Tryck och håll ①intryckt i 3 sekunder. Produkten återgår då till programvalsläge.

Om du avbryter en fördröjd start måste du välja programmet igen.

8.8 Avbryta ett pågående program

Tryck och håll ①intryckt i 3 sekunder. Produkten återgår då till programvalsläge.

Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

8.9 Öppna luckan medan maskinen körs

Om luckan öppnas medan ett program pågår, stannar maskinen. Det kan påverka

energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter maskinen från den punkt där den avbröts.

Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet. Detta händer inte om luckan öppnas med AirDry-funktion.

Denna funktion sparar energi genom att stänga av produkten när den inte används.

Funktionen sätts på automatiskt:

• När programmet är klart.
• Efter 10 minuter om ett program inte startades.

8.11 Programavslut

När programmet är klart kommer funktionen Auto Off att stänga av produkten automatiskt.

Alla knappar är inaktiva utom på/av-knappen.

9. RÅD OCH TIPS

9.1 Allmänt

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

• Diska i diskmaskinen enligt instruktionerna i användarmanualen förbrukar vanligtvis mindre vatten och energi än att diska för hand.
• Se till att diskmaskinen körs full för att spara vatten och energi. För bästa rengöringsresultat ska disken placeras i korgarna enligt instruktioner i användarmanualen utan att korgarna överbelastas.
• Förskölj inte disken för hand. Det ökar vatten- och energiförbrukningen. Välj ett program med förtvättsfas om så behövs.

• Ta bort större rester av mat från disken och töm koppar och glas innan du stoppar in dem i maskinen.

• Se till att föremålen i korgarna inte vidrör eller täcker över varandra. Bara då kan vattnet helt komma åt och diska all disk.

• Välj ett program enligt typen av disk och smutsgrad. ECO erbjuder den mest effektiva användningen av vatten och energiförbrukning.
• För att förhindra uppbyggnad av kalk inuti produkten:
  – Fyll på saltbehållaren vid behov.
  – Använd rekommenderad dos vad gäller maskindiskmedel och spolglans.
  – Kontrollera att vattenavhärdarens aktuella nivå överensstämmer med vattentillförselns hårdhet.
  – Följ instruktionerna i avsnittet "Underhåll och rengöring".

9.2 Använda salt, spolglans och diskmedel

• Använd endast salt, spolglans och diskmedel avsett för diskmaskin. Andra sorters produkter kan skada maskinen.
• I områden med hårt vatten och mycket hårt vatten rekommenderar vi att man använder vanligt diskmedel (pulver, gel, tabletter utan ytterligare funktioner), spolglans och salt separat för optimal diskning och torkning.
• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.
• Använd alltid rätt mängd diskmedel. Otilräcklig dosering av diskmedel kan leda till dåligt resultat och fläckar från hårt vatten på disken. Användning av för mycket diskmedel med mjukt eller avhärdat vatten resulterar i diskmedelrester på disken. Justera mängden diskmedel baserat på vattnets hårdhet. Se tillverkarens anvisningar på diskmedelsförpackningen.
• Använd alltid rätt mängd diskmedel. Otilräcklig dosering av spolglans gör att torkresultatet blir mindre bra. Användning av för mycket spolglans ger blåaktiga ränder på disken.
• Se till att nivån på vattenavhärningen är korrekt. Om nivån är för hög kan den ökade mängden salt i vattnet resultera i rost på besticken.

9.3 Vad du ska göra om du vill sluta använda multitabletter

Innan du börjar använda separat diskmedel, salt och spolglans ska du göra följande:

1. Ställ in vattenavhärdarens högsta nivå.
2. Kontrollera att saltbehållaren och spolglansbehållaren är fulla.
3. Starta 30min-programmet. Använd inte diskmedel och ladda inte korgarna med disk.

4. När programmet är klart, ställ in avhärdaren efter vattenhärdheten där du bor.

5. Justera den utsläppta mängden spolglans.

9.4 Innan ett program startas

Innan du startar ett valt program måste du se till att:

• Filtren är rengjorda och korrekt monterade.
• Saltbehållarens lock sluter tätt.
• Spolarmarna är inte igensatta.
• Det finns salt och spolglans (såvida du inte använder multitabletter).
• Disken är korrekt placerad i korgarna.
• Programmet är lämpligt för typen av disk och smutsgraden.
• Rätt mängd diskmedel används.

9.5 Ladda korgarna

• Använd alltid hela utrymmet i korgarna.
• Diska endast föremål som tål maskindisk.
• Föremål gjorda av trä, horn, aluminium, tenn och koppar ska inte diskas i maskinen eftersom de kan spricka, vridas, bli missfärgade eller nötas.
• Placera inte föremål i maskinen som kan absorbera vatten (svampar, disktrasor).
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.
• Se till att glas inte vidrör andra glas.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte kan flytta på sig.
• Lägg bestick och små föremål i besticklådan.
• Flytta den övre korgen uppåt för att större föremål ska få plats i den nedre korgen.
• Se till att spolarmarna kan röra sig fritt innan du startar ett program.

9.6 Plocka ut disken ur korgarna

1. Låt disken kallna innan den plockas ut ur produkten. Varm disk kan lätt skadas.
2. Plocka först ut diskgods från den nedre korgen, sedan från den övre.

i

När programmet är klart kan det fortfarande finnas vatten inuti maskinen.

10. UNDERHÅLL OCH RENGÖRING

WARNING!

Innan något underhåll utförs förutom att köra programmet Machine Care, stäng av produkten och koppla bort den från eluttaget.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

10.1 Machine Care

Machine Care är ett program avsett att rengöra maskinens insida med optimala resultat. Det tar bort kalk och fett.

När maskinen känner av att rengöring behövs lyser indikatorn 📋. Starta Machine Careprogrammet för att rengöra maskinens insida.

Så här startar du Machine Care-programmet

Rengör filtren och spolarmarna innan du startar -programmet.

1. Använd ett avkalkningsmedel avsett för diskmaskiner. Följ instruktionerna på förpackningen. Stoppa inte in någon disk i korgarna.

2. Tryck och håll inne och samtidigt i minst 3 sekunder.

Indikatorerna och blinkar.

1. Stäng luckan för att starta programmet.

När programmet är klart inaktiveras indikatorn.

10.2 Invändig rengöring

• Rengör produktens insida med en mjuk, fuktig trasa.
• Använd inte produkter med slipeffekt, skursvampar, vassa verktyg, starka kemikalier, avfettningsmedel eller lösningsmedel.

• Torka av luckan, inklusive gummipackningen, en gång i veckan.

• För att behålla din produkts prestanda ska ett rengöringsmedel som är utformat speciellt för diskmaskiner användas minst en gång varannan månad. Följ noga anvisningarna på förpackningen till produkten.

• För optimalt rengöringsresultat, starta Machine Care-programmet.

10.3 Ta bort främmande föremål

Kontrollera filtren och bottensilen efter varje användning av diskmaskinen. Främmande föremål (exempelvis av glas, plast, ben eller tandpetare) minskar rengöringseffekten och kan skada tömningspumpen.

FÖRSIKTIGHETSÅTGÄRDER!

Kontakta ett auktoriserat servicecenter om du inte kan ta bort främmande föremål.

1. Ta isär filtersystemet enligt beskrivning i detta kapitel.
2. Ta bort alla främmande föremål manuellt.
3. Sätt tillbaka filtren enligt beskrivning i detta kapitel.

10.4 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk trasa.
• Använd bara neutrala rengöringsmedel.
• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

Filtersystemet består av 3 delar.

1. Vrid filtret (B) moturs och ta bort det.

1. Ta ut filtret (C) ur filtret (B).
2. Ta bort det platta filtret (A).

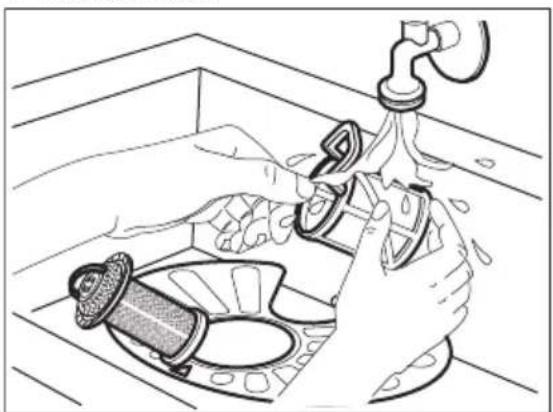

3. Tvätta filtren.

1. Säkerställ att det inte finns några mat- eller smutsrester i eller runt kanten på sumpen.

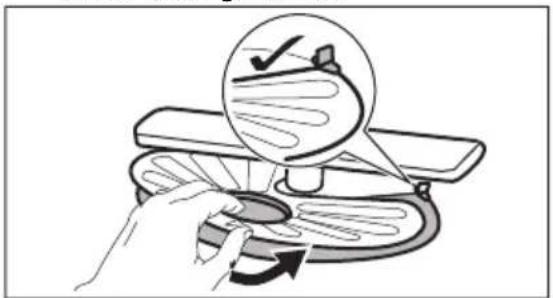

2. Sätt tillbaka det platta filtret (A). Säkerställ att det är korrekt placerat under de 2 guiderna.

1. Sätt tillbaka filtren (B) och (C).

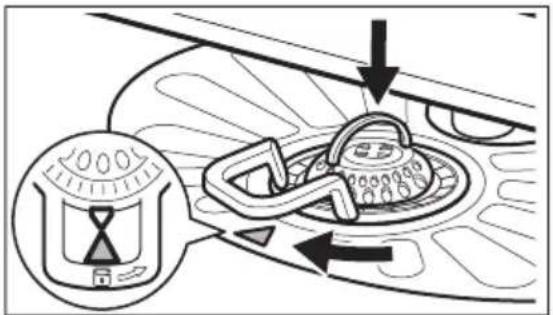

2. Sätt tillbaka filtret (B) i det platta filtret (A). Vrid medurs tills det låses.

En felaktig placering av filtren kan ge dåliga diskresultat och orsaka skada på produkten.

1. Dra den nedre spolarmen uppåt för att ta bort den.

1. Tvätta spolarmen under rinnande vatten. Använd ett smalt spetsigt föremål, t.ex. en tandpetare, för att avlägsna smuts från hålen. Spola vatten genom hålen för att skölja ur smutspartiklar från insidan.
2. Sätt tillbaka spolarmen genom att trycka den nedåt.

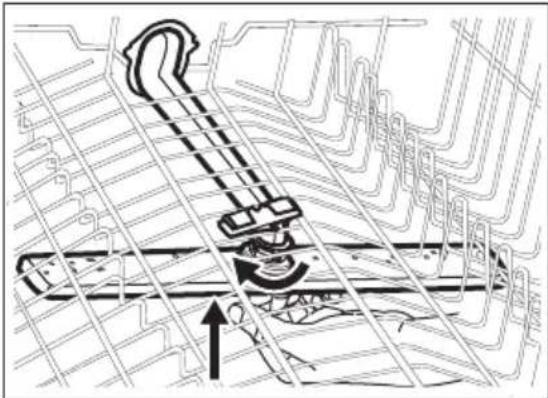

10.7 Rengöring av den övre spolarmen

1. Dra ut den övre korgen.
2. Lossa spolarmen från korgen genom att vrida den moturs och samtidigt trycka den uppåt.

1. Tvätta spolarmen under rinnande vatten. Använd ett smalt spetsigt föremål, t.ex. en tandpetare, för att avlägsna smuts från hålen. Spola vatten genom hålen för att skölja ur smutspartiklar från insidan.

2. För att sätta tillbaka spolarmen, tryck den uppåt och vrid den moturs tills den läses på plats.

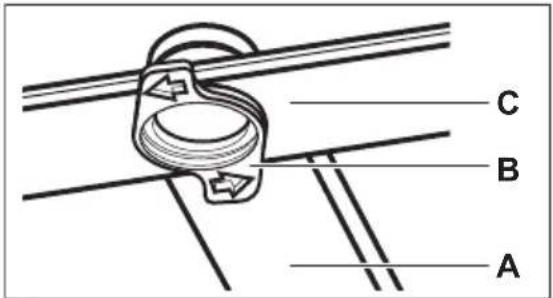

Takspolarmen är placerad i produktens tak. Spolarmen (C) är installerad i tilloppsröret (A) med monteringselement (B).

1. Lossa stoppen på sidorna på besticklådans glidskenor och dra ut lådan.

1. Flytta den övre korgen till den nedersta nivån för att enklare komma åt spolarmen.
2. För att lossa spolarmen (C) från tilloppsröret (A), vrid monteringselementet (B) moturs och dra spolarmen neråt.
3. Tvätta spolarmen under rinnande vatten. Använd ett smalt spetsigt föremål, t.ex. en tandpetare, för att avlägsna smuts från hålen. Spola vatten genom hålen för att skölja ur smutspartiklar från insidan.
4. Sätt tillbaka spolarmen (C) genom att föra in monteringselementet (B) i spolarmen och sätta fast det i tilloppsröret (A) genom att vrida det medurs. Kontrollera att monteringselementet är fastlåst i rätt position.
5. Sätt tillbaka besticklådan på glidskenorna och fäst stoppen.

11. FELSÖKNING

WARNING!

Felaktig reparation kan utgöra en fara för användarens säkerhet. Reparationer får endast utföras av kvalificerad personal.

De flesta problemen som kan uppstå kan lösas utan att man behöver kontakta en auktoriserad serviceverkstad.

Se nedanstående tabell för information om eventuella problem.

Vid vissa problem tänds lamporna för markeringsfältet MY TIME med jämna mellanrum för att indikera funktionsfel och larmkod.

Problem och larmkod Möjlig orsak och lösning

Du kan inte aktivera maskinen.

• Se till att stickkontakten sitter ordentligt i eluttaget.
• Kontrollera att det inte finns någon utlöst säkring i säkringsdosan.

Problem och larmkod Möjlig orsak och lösning
Programmet startar inte.	Kontrollera att maskinens lucka är stängd.Om fördröjd start är inställd avbryter du den inställningen eller väntartills nedräkningen är slut.Saltet fylls på i maskinens vattenavhärdare. Avhärdningsprocessen tar cirka 5 minuter.
Diskmaskinen fylls inte med vatten.Lamporna för markeringsfältet MY TIME blinkar 1 gång med jämna mellanrum.En ljudsignal hörs med jämna mellanrum.	Kontrollera att vattenkranen är öppen.Kontrollera att trycket från vattenledningen inte är för lågt. Kontakta din lokala vattenleverantör för information om detta.Kontrollera att vattenkranen inte är igentäppt.Kontrollera att filtret i tilloppsslangen inte är igentäppt.Kontrollera att inloppsslangen inte är böjd, skadad eller vriden.
Maskinen tömmer inte ut vattnet.Lamporna för markeringsfältet MY TIME blinkar 2 gånger med jämna mellanrum.En ljudsignal hörs med jämna mellanrum.	Kontrollera att avloppsmuffen inte är igentäppt.Kontrollera att det inre filtersystemet inte är igentäppt.Kontrollera att avloppsslangen inte är böjd eller vriden.
Översvämningsskyddet är aktiverat.Lamporna för markeringsfältet MY TIME blinkar 3 gånger med jämna mellanrum.En ljudsignal hörs med jämna mellanrum.	Stäng vattenkranen.Kontrollera att maskinen är rätt installerad.Se till att korgarna fylls så som visas i användarmanualen.
Fel på vattennivåsensorn.Lamporna för markeringsfältet MY TIME blinkar 4 gånger med jämna mellanrum.En ljudsignal hörs med jämna mellanrum.	Kontrollera att filtren är rena.Stäng av maskinen och sätt på den igen.
Fel på diskpumpen eller tömnings-pumpen.Lamporna för markeringsfältet MY TIME blinkar 5 gånger med jämna mellanrum.En ljudsignal hörs med jämna mellanrum.	Stäng av maskinen och sätt på den igen.
Temperaturen på vattnet i maskinen är för hög eller så är det fel på temperatursensorn.Lamporna för markeringsfältet MY TIME blinkar 6 gånger med jämna mellanrum.En ljudsignal hörs med jämna mellanrum.	Se till att temperaturen på inloppsvattnet inte överstiger 60 °C.Stäng av maskinen och sätt på den igen.
Tekniskt fel på maskinen.• Lamporna för markeringsfältetMY TIME blinkar 12 gånger med jämna mellanrum.• En ljudsignal hörs med jämna mellanrum.	• Stäng av maskinen och sätt på den igen.
Vattennivån i maskinen är för hög.• Lamporna för markeringsfältetMY TIME blinkar 15 gånger med jämna mellanrum.• En ljudsignal hörs med jämna mellanrum.	• Stäng av maskinen och sätt på den igen.• Kontrollera att filtren är rena.• Se till att avloppsslangen är installerad vid rätt höjd ovanför golvet. Se installationsanvisningen.
Maskinen stannar och startar flera gånger under körning.	• Det är helt normalt. Det ger ett optimalt rengöringsresultat och sparar energi.
Programmet tar för lång tid.	• Om fördröjd start är inställd avbryter du den inställningen eller väntar tills nedräkningen är slut.• Om ExtraPower aktiveras förlängs programtiden.
Litet läckage från maskinens lucka.	• Produkten står inte plant. Lossa eller dra åt de justerbara fötterna (om tillämpligt).• Maskinens lucka är inte centrerad på trumman. Justera den bakre foten (om tillämpligt).
Luckan är svår att stänga.	• Produkten står inte plant. Lossa eller dra åt de justerbara fötterna (om tillämpligt).• Delar av porslinet sticker ut från korgarna.
Luckan öppnas när ett program är igång.	• Funktionen AirDry är aktiverad. Du kan avaktivera funktionen. Se kapi-tel Grundinställningar.
Skramlande/knackande ljud inifrån maskinen.	• Porslinet är inte ordentligt insatt i korgarna. Se broschyren om hur man laddar korgarna.• Se till att sprayarmen kan röra sig fritt.
Produkten löser ut automatsäkring-en.	• Strömstyrkan är otillräcklig för strömförsörjning av alla apparater som används samtidigt. Kontrollera uttagets strömstyrka och kapaciteten på mätaren eller stäng av någon av apparaterna som används.• Internt elektriskt fel på maskinen. Kontakta ett auktoriserat servicecen-ter.

När du har kontrollerat maskinen, stäng av och slå på den igen. Kontakta en auktoriserad serviceverkstad om problemet uppstår igen.

WARNING!

Vi rekommenderar att du inte använder maskinen förrän problemet är helt fixat. Koppla från maskinen och anslut den inte igen förrän du är säker på att den fungerar korrekt.

11.1 Disk- och torkresultatet är inte tillräckligt bra

Problem Möjlig orsak och lösning
Dåligt diskresultat.	Se broschyren Daglig användning, Råd och tips om hur man laddar korgarna.Använd ett intensivare diskprogram.Aktivera tillvalet ExtraPower för bättre diskresultat med ett valt program.Rengör spolarmunstyckena och filtren. Se Underhåll och rengöring.
Maskinen torkar disken dåligt.	Disken har lämnats kvar för länge i maskinen med luckan stängd. Aktivera alternativet AirDry för att ställa in automatisk lucköppning och förbättra torkresultatet.Det finns ingen spolglans eller så är doseringen inte tillräcklig. Fyll spolglansbehållaren eller ställ in doseringen på en högre nivå.Spolglansens kvalitet kan vara orsaken.Använd alltid spolglans, även med multitabletter.Plastföremål kan behöva handtorkas.Programmet har ingen torkningsfas. Se programtabellen.
Det finns vitaktiga ränder eller blåaktiga beläggningar på glas och porslin.	Den utsläppta mängden spolglans är för stor. Välj en lägre doseringsnivå.För mycket diskmedel har använts.
Det finns fläckar och torkade vattendroppar på glas och porslin.	Den utsläppta mängden spolglans är inte tillräcklig. Välj en högre doseringsnivå.Spolglansens kvalitet kan vara orsaken.
Insidan på maskinen är blöt.	Detta är inget fel på maskinen. Fukt kondenserar på maskinens väggar.
Ovanligt skum under dis-kning.	Använd diskmedlet som är avsett för diskmaskiner.Använd ett diskmedel från en annan tillverkare.Skölj inte disken under rinnande vatten före diskningen.
Det finns rost på bestick-en.	Det finns för mycket salt i vattnet som används för att diska. Se avsnittet "Vatten-avhärdare".Bestick av silver och rostfritt stål placerades tillsammans. Sätt inte bestick av sil-ver och rostfritt stål intill varandra.
Det finns rester kvar i diskmedelsfacket vid slu-tet av programmet.	Diskmedelstabletten fastnade i facet och kunde därför inte sköljas bort helt avvattnet.Vatten kan inte skölja bort diskmedlet från facet. Se till att spolarmen roterar frittoch inte är igentäppt.Se till att föremålen i korgarna inte hindrar locket till diskmedelsfacket från attöppna.
Dålig lukt i maskinen.	Se avsnittet "Underhåll och rengöring".Starta Machine Care-programmet med ett avkalkningsmedel eller en rengörings-produkt avsedd för diskmaskiner.

Problem Möjlig orsak och lösning

Kalkavlagringar på porslin, i diskmaskinen och på insidan av dörren.

• Saltnivån är låg, kontrollera påfyllningsindikatorn.• Saltbehållarens lock sitter löst.• Vattnets hårdhetsgrad är hög. Se avsnittet "Vattenavhärdare".• Använd salt och ställ in avhärdningen även när multifunktionstabletter används.Se avsnittet "Vattenavhärdare".• Starta Machine Care-programmet med ett avkalkningsmedel avsedd för diskmaskiner.• Om kalkavlagringar finns kvar, rengör maskinen med lämpliga rengöringsmedel.• Testa ett annat diskmedel.• Kontakta diskmedelstillverkaren.

Matt, missfärgat eller nag-gat porslin.

• Se till att endast diskmaskinssäkra föremål diskas i maskinen.• Ladda och plocka ur korgarna försiktigt. Se broschyren om hur man laddar kor-garna.• Placera ömtåliga plagg i den övre korgen.

Se Före första användning, Daglig användning eller Råd och tips för andra möjliga orsaker.

1. TEKNISKA DATA

Mått Bredd / Höjd / Djup (mm) 596 / 818 - 898 / 560
Elanslutning 1)	Spänning (V) 200 - 240
	Frekvens (Hz) 50 - 60
Vattentryck Min. / max. MPa (bar) 0.05 (0.5) / 1 (10)
Vattenförsörjning	Kallt vatten eller varmt vatten (°C) 2)	min. 5 – max. 60
Kapacitet Kuvert 14

1) Se produktdekalen för andra värden.
2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler) kan en varmvattensanslutning användas för att minska energiförbrukningen.

12.1 Länk till EU EPREL databasen

QR-koden på energimärkningsetiketten som medföljer produkten ger en webblänk till registreringen av denna produkt i EU EPREL databasen. Förvara energimärkningsetiketten för referens tillsammans med användarhandboken och alla andra dokument som medföljer denna produkt.

Det är också möjligt att hitta information om produktens prestanda i EU EPREL databasen med hjälp av länken https://eprel.ec.europa.eu och det modellnamn och produktnummer som du hittar på produktens typskylt. Se avsnittet "Produktbeskrivning".

13. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

......

[Non-Text]

[Non-Text]

[EMPTY]
