Typ av produkt	Diskmaskin
Modell	ESL46500
Varumärke	Electrolux
Mått (BxHxD)	446 x 818-898 x 550 mm
Spänning	220-240 V
Total effekt	2100 W
Säkring	10 A
Frekvens	50 Hz
Vattentryck (min./max.)	0,5 / 8 bar
Max. temperatur på inkommande vatten	60 °C
Kapacitet	9 dukningar
Diskprogram	45°70°AUTO, Intensiv 70°C, ECO, Snabb 60°C, Sköljning
Multitab-funktion	Ja
Fördröjd start	1–24 timmar
Ljudsignal	Ja (på/av)
Indikering	Salt, sköljmedel, Multitab
Läckskydd	Inloppsslang med säkerhetsventil
Filtrering	3-stegs filtersystem
Spridare	Övre och nedre
Ljusindikator på golvet	Röd (arbete), grön (klar), blinkande (fel)
Kåpmaterial	Rostfritt stål

Vanliga frågor - ESL46500 ELECTROLUX

Hur ställer jag in vattenavhärdaren?

Justera vattnets hårdhetsgrad manuellt genom att vrida på omkopplaren under locket och elektroniskt via kontrollpanelen. Nivån ska motsvara vattnets hårdhet i ditt område. Detaljerad värde-tabell finns i bruksanvisningen.

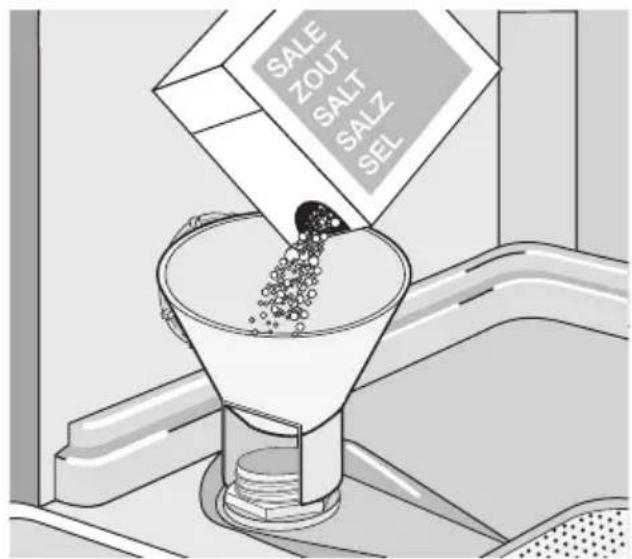

Hur använder jag salt till diskmaskinen?

Öppna saltbehållaren, häll i 1 liter vatten (endast första gången), fyll sedan på salt med hjälp av en tratt. Stäng locket. Saltindikatorn på panelen släcks efter några timmar.

Hur aktiverar jag Multitab-funktionen?

Slå på apparaten, se till att den är i inställningsläge, tryck och håll sedan samtidigt ner knapparna för lägen (D) och (E) tills Multitab-indikatorn tänds. Funktionen inaktiverar tillförsel av sköljmedel och salt.

Vad gör jag om apparaten inte fyller vatten?

Kontrollera att vattenkranen är öppen, att filtret på inloppsslangen inte är igensatt och att vattentrycket är tillräckligt. Om allt är i sin ordning, kontakta service.

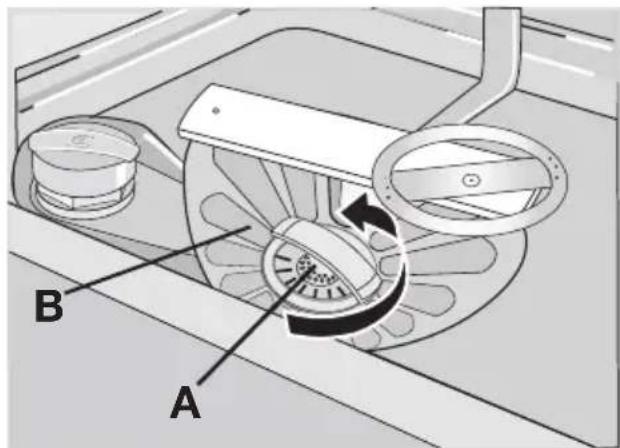

Hur rengör jag filtren?

Vrid filtret (A) moturs, ta ut det och dela det i två delar. Skölj alla delar noggrant under rinnande vatten. Sätt tillbaka filtren genom att vrida medurs.

Hur avbryter jag ett pågående diskprogram?

Tryck och håll ner knapparna för lägen (B) och (C) tills alla programindikatorer tänds, släpp sedan. Programmet avbryts. Kontrollera att diskmedel finns före start av nytt program.

Hur ställer jag in sköljmedelsdoseringen?

Öppna locket på doseringsenheten, fyll på sköljmedel till max-markeringen. Justera doseringen med väljaren från 1 (minimum) till 4 (maximum). Fabriksinställning är 3.

Vad innebär felkoden •10 på displayen?

Kod •10 innebär att apparaten inte får vatten. Kontrollera vattenkranen, filtret på inloppsslangen och vattentrycket. Om problemet kvarstår, kontakta service.

Hur stänger jag av ljudsignalerna?

Slå på apparaten i inställningsläge, tryck och håll (B) och (C) tills indikatorerna blinkar, tryck sedan på (C) och välj 06 för att stänga av. Bekräfta genom att stänga av apparaten.

Hur fyller jag diskmaskinen korrekt?

Ta bort större matrester, ladda ihåliga föremål med öppningen nedåt, placera skedar omväxlande, lätta föremål i den övre korgen. Se till att spridarna kan rotera fritt.

BRUKSANVISNING ESL46500 ELECTROLUX

Ta del av våra tankegångar på www.electrolux.com

INNEHÅLL

Säkerhetsinformation

Produktbeskrivning

Kontrollpanel

Användning av produkten 39

Att ställa in vattenavhärdaren 39

Användning av avhärdningssalt 40

Användning av diskmedel och sköljmedel

40

Multitab funktion 41

Att ladda bestich porslin 41

Att välja och starta ett37iskprogram 42

Diskprogram

Underhåll och rengöring 44

Om maskinen inte fungerar 44

Tekniska data 46

Miljöskydd

Med reservation för ändringar

SÄKERHETSINFORMATION

Läs den här handboken innan du börjar installera och använda diskmaskinen.

• För din egen och dina tillhörigheters säkerhet.
• För att skydda miljön.
• För att du ska använda produkten på rätt sätt.

Förvara alltid dessa instruktioner tillsammans med produkten, även om du flyttar den eller ger bort den.

Tillverkaren kan inte hållas ansvarig för skada som orsakats av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Låt inte personer (och det gäller även barn) med nedsatt fysisk förmåga, förständshandikapp eller brist på erfarenhet och kunskap använda produkten. De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Barn måste övervakas så att de inte leker med produkten.
• Förvara allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller skador.
• Förvara allt rengöringsmedel på en säker plats. Låt inte barn röra diskmedlet.
• Håll barn och husdjur borta från produkten när luckan är öppen.

Allmän säkerhet

- Ändra inte diskmaskinens specifikationer. Det finns risk för personskador eller skador på diskmaskinen.

• Följ diskmedelstillverkarens säkerhetsanvisningar för att undvika brännskador på ögon, mun och hals.
• Drick inte vattnet från diskmaskinen. Rester av diskmedel kan finnas kvar i diskmaskinen.
• Lämna inte diskmaskinens lucka öppen utan uppsikt. Detta för att undvika skador och att någon ramlar över luckan.
• Sitt eller stå inte på luckan när den är öppen.

Användning

• Denna diskmaskin är konstruerad för användning i hemmet. Använd inte produkten för andra ändamål, för att undvika skador på personer eller egendom.
• Använd endast produkten till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen. Det finns risk för explosion eller eldsvåda.
• Placera knivar och andra vassa föremål i bestickkorgen med de spetsiga delarna vända nedåt. Om inte, lägg dem horison-tellt i överkorgen eller knivkorgen. (Alla modeller har inte en knivkorg.)
• Använd endast produkter som är avsedda för diskmaskiner (diskmedel, salt, sköljmedel).
• Salt som inte är lämpligt för diskmaskiner kan skada vattenavhärdaren.
• Fyll på salt i diskmaskinen innan du startar ett diskprogram. Salt som lämnas

kvar i produkten kan orsaka korrosion eller göra ett hål botten av maskinen.

• Fyll aldrig sköljmedelsfacket med andra medel än sköljmedel (t.ex. rengöringsmedel eller flytande diskmedel). Det kan ska-da produkten.
• Kontrollera att spolarmarna kan röra sig fritt innan diskmaskinen startas.
• Produkten kan utsöndra het vattenånga om du öppnar dörren med ett diskprogram är igång. Risk för brännskador föreligger.
• Ta inte ur disken ur maskinen förrän diskprogrammet är klart.

Underhåll och rengöring

• Innan du rengör produkten ska du stänga av den och dra ur nätsladden från elutta-get.
• Använd inte lättantändliga produkter eller produkter som kan orsaka korrosion.
• Använd inte diskmaskinen utan filter. Kontrollera att filtren är rätt monterade. Felaktig montering medför otillfredsställande diskresultat och kan skada diskmaskinen.
• Spruta inte vatten eller ånga för att rengöra diskmaskinen. Det finns då risk för elchock och skador på produkten.

Installation

• Se till att produkten inte är skadad. Installera eller anslut inte en skadad produkt, utan kontakta leverantören.
• Avlägsna allt förpackningsmaterial innan du installerar och använder diskmaskinen.
• Endast en kvalificerad person får utföra el- och vattenanslutningar och installation av produkten. Detta förhindrar risken för skador på diskmaskinen eller personer.
• Se till att diskmaskinen inte är ansluten till eluttaget under installationen.
• Borra inte på maskinens sidor. Det kan orsaka skador på hydraulik och elektriska komponenter.

• Viktigt!Följ instruktionerna i mallen som medföljer produkten:

• Installera maskinen.

• Montera dörrpanelen.
• Ansluta vatten- och tömningsslang.

- Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

Åtgärder vid frysrisk

• Installera inte diskmaskinen på en plats där temperaturen understiger 0 °C.
• Tillverkaren ansvarar inte för skador orsakade av frost.

Anslutning av vatten

• Använd nya slangar för att ansluta produkten till vattenkranen. Använd inte begagnade slangar.
• Anslut inte produkten till nya ledningar eller ledningar som inte har använts på länge. Låt vattnet rinna några minuter och anslut därefter tilloppsslangen.
• Se till att du inte klämmer eller örsakar skada på vattenslangarna när du installerar produkten.
• Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.
• Kontrollera att slangarna inte läcker när du använder produkten första gången.
• Tilloppsslangen har en säkerhetsventil och en dubbel mantel med en inre elkabel. Det är bara tryck i inloppsslangen när vattnet flödar. Om det är en läcka i tilloppsslangen stänger säkerhetsventilen av vattenflödet.

- Var försiktig när du ansluter tilloppsslangen:

• Lägg inte tilloppsslangen eller säkerhetsventilen i vatten.
  – Koppla omedelbart loss produkten från eluttaget om tilloppsslangen eller säkerhetsventilen är skadad.
• En tilloppsslang med säkerhetsventil får endast bytas av vår serviceavdelning.

• Hushållsapparaten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte flera kontakter eller förlängningssladdar. Risk för brand.
• Byt inte ut eller ändra strömkabeln. Kontakta servicecentret.
• Se till att du inte klämmer eller orsakar skada på stickkontakten och strömkabeln bakom diskmaskinen.
• Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Servicecenter

• Endast kvalificerade personer får reparera eller utföra arbeten på diskmaskinen. Kontakta servicecentret.
• Använd endast originaldelar vid reparationer och utbyten.

För att kassera maskinen

- För att förhindra risk för personskador:

PRODUKTBESKRIVNING

• Koppla bort produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Avlägsna lucklåset. Detta hindrar barn eller djur från att bli instängda i produkten. Risk för kvävning föreligger.
• Kassera produkten på din lokala sophanteringsstation.

Varning Diskmedel är farligt och kan orsaka korrosion!

• Om en olycka inträffar med diskmedlet, kontakta en läkare omedelbart.
• Om någon får diskmedel i munnen, kontakta genast en läkare.
• Om någon får diskmedel i ögonen, kontakta genast en läkare och tvätta ögonen med vatten.
• Förvara diskmedel på en säker plats utom räckhåll för barn.
• Låt inte disk mask inens lucka pen när det finns diskmedel i behållaren.
• Fyll på diskmedel först innan du startar ett diskprogram.

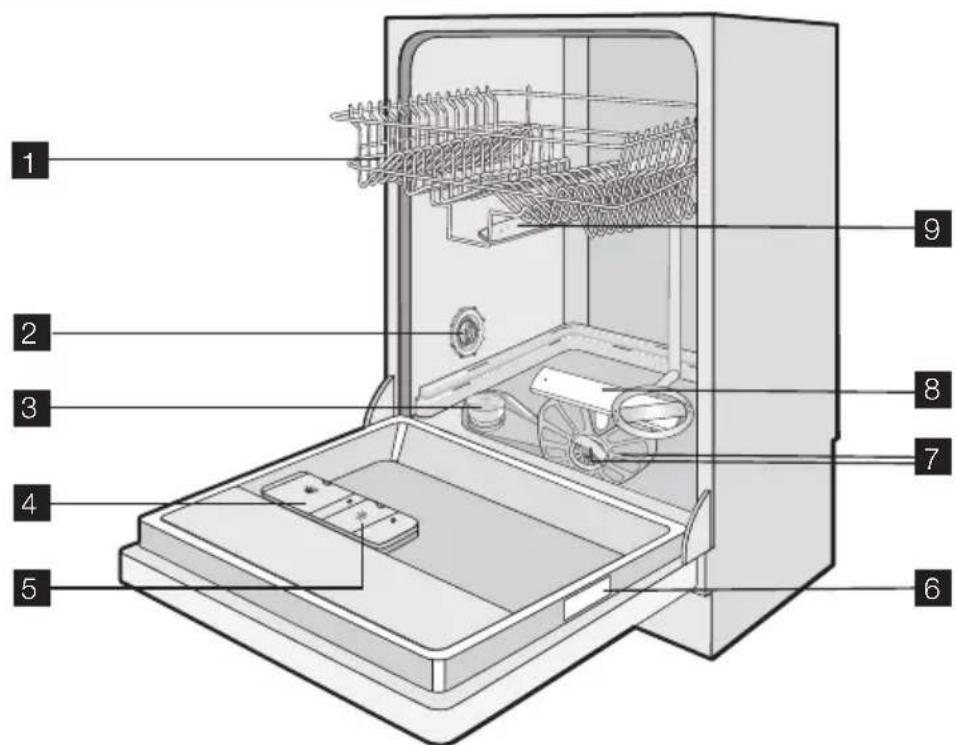

2 Reglage för inställning av vattenhärdhet

3 Saltbehållare

4 Diskmedelsfack

5 sköljmedelsfack
6 Typskylt
7 Filter
8 Nedre spolarmen
9 Övre spolarmen

Optisk signal

- När diskprogrammet har startat visas en röd optisk signal på golvet nedanför diskmaskinens lucka Den röda signalen förblir tänd tills diskprogrammet är klart.

• När diskprogrammet har slutat visas en grön optisk signal på golvet nedanför diskmaskinens lucka
• När det är något fel på diskmaskinen, blinkar en röd optisk signal på golvet nedanför diskmaskinens lucka.

Om maskinen har installerats högre upp med en skåplucka monterad i linje med maskinens front syns inte den optiska signalen.

KONTROLLPANEL

i Kontrollerna sitter upptill på kontrollpanelen. Håll produktens lucka öppen för att använda kontrollpanelen.

1 Strömbrytare
2 Display
3 Knapp för fördröjd start
4 Programvalsknappar
5 Kontrollampor
6 Funktionsknappar

Kontrollampor
	Kontrollampa salt. Tänds när saltbehållaren behöver fyllas på.1)När du har fyllt på saltbehållaren kan kontrollampan fortsätta att lysa i några timmar. Detta inverkar dock inte negativt på produktens funktion.
	Kontrollampa för sköljmedel. Tänds när sköljmedelsfacket behöver fyllas på.1)
	Kontrollampa för multitab. Tänds när du aktiverar funktionen.

1) När saltbehållaren och/eller sköljmedelsfacket blir tomma tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Strömbrytare

Tryck på knappen för att aktivera och avaktivera produkten.

Tio minuter efter att diskprogrammet avslutats, avaktiverar Auto Off-funktionen maskinen. Detta minskar energiförbrukningen.

Display

Displayen visar:

• Den elektroniska inställningen av vattenhårdhet
• Aktivering och inaktivering av sköljmedelsdoseringen (endast med aktiverad multitabfunktion)

• Diskprogrammets tid

• Återstående tid tills diskprogrammet är klart

• Att ett diskprogram är klart (en nolla visas på den digitala displayen)
• Nedräkningen till en fördröjd start
  • Larmkoder
• Aktivering och inaktivering av ljudsignalerna.

Fördröjd start-knapp

Tryck på knappen flera gånger för att fördröja diskprogrammets start från 1 till 24 timmar.

Programvalsknappar

Tryck på en av dessa knappar för att välja ett diskprogram. Motsvarande kontrollampa tänds. Se avsnittet "Diskprogram".

Funktionsknappar

Med de här knapparna kan du:

• Elektroniskt justera nivån på vattenavhärdaren. Se avsnittet "Att ställa in vattenavhärdaren".
• Aktivera och inaktivera multitabfunktionen. Se avsnittet "Multitabfunktion".
• Aktivera eller inaktivera sköljmedelsdoseringen (endast med aktiverad multitabfunktion). Se avsnittet "Om maskinen inte fungerar".
• Avbryta ett pågående diskprogram. Se avsnittet "Att välja och starta ett diskprogram".
• Aktivera och inaktivera ljudsignalerna. Se avsnittet "Ljudsignaler".

Inställningsläge

Produkten måste vara i inställningsläge för att du ska kunna göra följande:

• Välja och starta ett diskprogram.
• Ställa in och sätta igång en fördröjd start.
• Elektroniskt justera vattenavhärdarens nivå.
• Aktivera eller inaktivera multitabfunktionen.
• Aktivera eller inaktivera sköljmedelsdoseringen (endast med aktiverad multitabfunktion).
• Aktivera eller inaktivera ljudsignalerna.

Aktivera produkten. Produkten är i inställningsläge när:

- Alla programlampor lyser.

Aktivera produkten. Produkten är inte i inställningsläge när:

• Endast en programlampa är tänd.
• Displayen visar tiden för ett diskprogram eller en fördröjd start.
• Programmet eller startfördröjningen måste avbrytas för att återgå till inställningsläge. Se avsnittet "Att välja och starta ett diskprogram".

Ljudsignaler

Du kan höra ljudsignaler vid följande tillfällen:

• Diskprogrammet är klart.
• Nivån hos vattenavhärdaren har justerats elektroniskt.
• När ett fel uppstått i produkten.

i Fabriksinställning: på.

Stänga av ljudsignalerna

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Tryck och håll inne funktionsknapparna (B) och (C) samtidigt tills kontrollamporna för funktionsknapparna (A), (B) och (C) blinkar.
4. Släpp funktionsknapparna (B) och (C).
5. Tryck på funktionsknapp (C),

16	Ljudsignalerna är på.
06	Ljudsignalerna är avstängda.

1. Tryck in funktionsknapp (C) för att ändra inställningen.

2. Stäng av produkten för att bekräfta.

För att aktivera ljudsignalerna igen, utför steg (1) till (7).

ANVÄNDNING AV PRODUKTEN

1. Säkerställ att den inställda nivån för vattenavhärdaren överensstämmer med hårdheten på vattnet där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på avhärdningssalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.
4. Ladda produkten med bestick, porslin och övrig disk.

5. Ställ in rätt diskprogram för typ av disk och smutsgrad.

6. Fyll på rätt mängd diskmedel i diskmedelsfacket.

7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1" osv.), använd då multitabfunktionen (se "Multitabfunktion").

ATT STÄLLA IN VATTENAVHÄRDAREN

Vattenavhärdaren avlägsnar mineraler och salter från vattnet. Dessa mineraler och salter kan skada produkten.

Justera nivån på vattenavhärdaren om den inte överensstämmer med vattenhärdheten där du bor.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhårdheten där du bor.

Vattenhårdhet				Inställning av vatten-hårdhet
Tyska grader (°dH)	Franska grader (TH°)	mmol/l Clarke-gra-der		manuellt elekt-roniskt
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2 1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2 1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2 1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2 1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2 1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18 0,7 - 1,8 5 - 12		1 2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

1) Fabriksinställning.
2) Använd inte salt på denna nivå.

i Du måste justera vattenavhärdaren manuellt och elektroniskt.

Manuell inställning

Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabellen).

Elektronisk inställning

1. Aktivera produkten. Kontrollera att produkten är i inställningsläge.
2. Tryck och håll inne funktionsknapparna (B) och (C) samtidigt tills kontrollamporna för funktionsknapparna (A), (B) och (C) blinkar.
3. Släpp funktionsknapparna (B) och (C).
4. Tryck på funktionsknapp (A),
5. Kontrollamporna för funktionsknapparna (B) och (C) slocknar.
6. Kontrollampan för funktionsknapp (A) fortsätter att blinka.

• Ljudsignaler avges.
- Displayen visar inställningen för vattenavhärdaren (exempel: 5 L och du hör fem ljudsignaler = nivå 5).
5. Tryck på funktionsknapp (A) igen för att ändra inställningen.
6. Stäng av produkten för att bekräfta.

Om vattenavhärdaren är elektroniskt inställd på nivå 1 är kontrollampan för salt släckt.

ANVÄNDNING AV AVHÄRDNINGSSALT

Fylla salt i saltbehållaren:

1. Öppna saltbehållaren genom att vrida locket moturs.
2. Fyll saltbehållaren med 1 liter vatten (endast första gången som du ska fylla med salt).
3. Använd tratten för att fylla saltbehållaren med salt.
4. Ta bort eventuellt salt från saltbehållarens öppning.
5. Stäng saltbehållaren genom att vrida locket medurs.

Det är normalt att vatten rinner över från saltbehållaren när den fylls med salt.

ANVÄNDNING AV DISKMEDEL OCH SKÖLJMEDEL

Användning av diskmedel

Tänk på miljön och använd inte mer än den mängd diskmedel som behövs. Följ diskmedelstillverkarens rekommendationer på förpackningen.

Fylla på diskmedelabehållaren:

1. Tryck på knappen 2 för att öppna locket 7 till diskmedelsfacket.
2. Lägg i diskmedel i facet 1.
3. Om diskprogrammet har förtvätt lägger du en mindre mängd diskmedel på insi- dan av diskmaskinens lucka.
4. Om du använder disktabletter, lägg tabletten i diskmedelsfacket 1.
5. Stäng diskmedelsfacket. Tryck på lock- et tills det låser fast i läge.

Använd långa diskprogram när du använder disktabletter. de kan inte lösas upp riktigt under korta diskprogram och kan försämra diskresultatet.

Användning av sköljmedel

När sköljmedel används kan disken torkas utan att det blir ränder eller fläckar. Sköljmedelsfacket tillsätter automatiskt sköljmedel under den sista sköljningen.

Gör så här för att fylla på sköljmedelsfacket:

1. Tryck på knappen 6 för att öppna locket 5 till sköljmedelsfacket.
2. Fyll sköljmedelsfacket 3 med sköljmedel. "Max." indikerar den maximala nivån.

MULTITAB FUNKTION

Multitabfunktionen är avsedd för kombine-rade disktabletter.

Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. Vissa typer av tabletter kan innehålla andra kemikalier.

Säkerställ att dina tabletterna fungerar med vattenhärdhetsgraden där du bor (se instruktionerna på produktens förpackning).

Multitabfunktionen inaktiverar doseringen av sköljmedel och salt.

Multitabfunktionen inaktiverar kontrollam-porna för sköljmedel och salt.

Programmets längd kan öka när du använder multitabfunktionen.

Aktivera eller inaktivera multitabfunktionen innan du startar ett diskprogram. Du kan inte aktivera eller inaktivera multitabfunktionen medan ett program pågår.

För att aktivera multitabfunktionen

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.

3. Tryck och håll inne funktionsknapparna (D) och (E) samtidigt tills kontrollampan för multitab tänds.

4. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.

5. Stäng sköljmedelsfacket. Tryck på lock-et tills det låser fast i läge.

Justera doseringen av sköljmedel

Fabriksinställning: läge 3.

Du kan ställa in doseringen av sköljmedel mellan läge 1 (lägsta dosering) och läge 4 (högsta dosering).

Vrid sköljmedelsväljaren 4 för att öka eller minska doseringen.

1. Släpp funktionsknapparna (D) och (E). Funktionen aktiveras.

- När du aktiverar multitabfunktionen förblir den aktiverad tills du stänger av den.

För att stänga av multitabfunktionen och använda diskmedel, salt och sköljmedel separat

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Tryck och håll inne funktionsknapparna (D) och (E) samtidigt tills kontrollampan för multitab tänds.
4. Släpp funktionsknapparna (D) och (E). Funktionen är nu avstängd.
5. Fyll på saltbehållaren och sköljmedelsfacket.
6. Ställ in vattenhårdheten på högsta ni-vån.
7. Kör ett diskprogram utan disk.
8. När diskprogrammet är klart justerar du vattenavhärdaren till vattenhärdhetsgraden där du bor.
9. Justera mängden sköljmedel.

ATT LADDA BESTICK OCH PORSLIN

Se häftet "Exempel på RealLife diskgods".

Råd och tips

• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
  • Ta bort alla matrester från disken.
• Blötlägg inbrända matrester på disken.
• Placera på ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen neråt.
• Se till att vattnet inte samlas i behållare eller skålar.

• Se till att bestick och diskgods inte fastnar i varandra.

• Se till att glas inte vidrör andra glas.

• Lägg små föremål i bestickkorgen.
• Blanda skedar med andra bestick så att de inte fastnar i varandra.
• När du lagt föremålen i korgarna ska du se till att vattnet kan komma åt alla ytorna.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Vattendroppar kan samlas på plastföremål och teflonpannor.

ATT VÄLJA OCH STARTA ETT DISKPROGRAM

Starta diskprogrammet utan fördröjd start

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Ställ in ett diskprogram.
4. Motsvarande programlampa tänds.
5. Programtiden blinkar på displayen.
6. Stäng luckan till diskmaskinen så startar diskprogrammet automatiskt.

Starta diskprogrammet med fördröjd start

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Ställ in ett diskprogram.
4. Tryck på knappen för fördröjning upprepade gånger tills displayen visar tiden för fördröjd start.
5. Tiden för den fördröjda starten blinkar på displayen.

6. Kontrollampan för fördröjning är tänd.

7. Stäng luckan till diskmaskinen så inleds nedräkningen automatiskt.

- När nedräkningen är klar startar diskprogrammet automatiskt.

Om luckan öppnas avbryts nedräkningen. När luckan stängs igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta fördröjd start

Om produktens lucka är öppen och nedräkningen inte har börjat

1. Tryck på knappen för fördröjning uppre-pade gånger tills displayen visar tiden för diskprogrammet.

- Tiden blinkar på displayen.

1. Stäng luckan till diskmaskinen så startar diskprogrammet automatiskt.

Om produktens lucka är stängd och nedräkningen pågår

1. Öppna luckan till diskmaskinen.
2. Tryck på knappen för fördröjning uppre-pade gånger tills displayen visar tiden för diskprogrammet.
3. Stäng luckan till diskmaskinen så startar diskprogrammet automatiskt.

Avbryta ett diskprogram

• Öppna luckan till diskmaskinen.
• Diskprogrammet avbryts.
• Stäng luckan.
• Diskprogrammet fortsätter från den punkt där det avbröts.

Avbryta diskprogrammet

Om diskprogrammet inte har startat kan du fortfarande ändra ditt val.

För att ändra valet när diskprogrammet pågår måste man avbryta programmet.

1. Håll funktionsknapparna (B) och (C) in-tryckta samtidigt tills alla programlamportänds.
2. Släpp funktionsknapparna (B) och (C). Det inställda programmet avbryts.

i Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt diskprogram.

När diskprogrammet är klart

När diskprogrammet är färdigt avges en ljudsignal.

1. Öppan diskmaskinens lucka. En nolla visas på displayen.

2. Stäng av produkten.

3. För effektivare torkning, låt luckan stå på glänt några minuter.

Ta bort disken från korgarna

- Låt diskgodset svalna innan du plockar ur det ur maskinen. Varmt diskgods kan lätt skadas.

- Plocka först ur diskgods från den nedre korgen, sedan från den övre.

- Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål svalnar for-tare än diskgodset.

DISKPROGRAM

Program Typ av smuts Typ av disk Programbeskrivning
45°70°AUTO1)		Alla Porslin, bestick, kast-ruller och pannor	FörtvättHuvuddisk 45 °C eller 70 °CSköljningarTorkning
		Hårt smutsad disk	Porslin, bestick, kast-ruller och pannor
302)		Nyligen ned-smutsad disk	Porslin och bestick Huvuddisk 60 °CSköljning
		Normalt smutsad disk	Porslin och bestick FörtvättHuvuddisk 50 °CSköljningarTorkning
3)
		Använd programmet för att snabbt skölja disken. Det hindrar att matrester fastnar på disken och dålig lukt kommer ut ur maskinen.Använd inte diskmedel för det här pro-grammet.	Sköljning

1) Produkten känner av typ av smuts och antal föremål i korgarna. Den justerar automatiskt vattentemperaturen, vattenmängden, energiförbrukningen och programtiden.

2) Med det här programmet kan du diska föremål som smutsats ned nyligen. Det ger gott diskresultat på kort tid.

3) Det här är standardprogrammet för testinstitut. Med det här programmet får du mest effektiv vatten- och energiförbrukning för porslin och bestick med normal nedsmutsning. Se medföljande blad för testinformation.

Förbrukningsvärden

Program		Programtid (minuter)	Energi (kWh)	Vatten (liter)
45°70°AUTO		70 - 130 0,7 - 1,3 8 - 16
		120 - 130 1,1 - 1,2 12 - 13
		30 0,8 8
ECO		160 - 170 0,7 - 0,8 8 - 9
		12 0,01	3

i Vattnets tryck och temperatur, spänningsvariationer och mängden disk kan ändra dessa förbrukningsvärden.

UNDERHÅLL OCH RENGÖRING

Ta loss och rengöra filtren

Smutsiga filter försämrar diskresultatet. Silarna kräver endast mycket lite underhåll, kontrollera dem då och då och rengör om det behövs.

1. Vrid sil (A) moturs och ta ur den ur filter (B).

1. Sil (A) består av två delar. Dra isär silarna om du vill plocka isär dem.

1. Rengör delarna noga med vatten.
2. Sätt ihop de två delarna av silen (A) genom att trycka ihop dem. Kontrollera att de sitter ihop ordentligt.
3. Ta bort silen (B).
4. Rengör silen (B) noga med vatten.
5. Sätt tillbaka filtret (B). Kontrollera att den sitter ihop ordentligt i de två skenorna (C).

Ta inte bort spolarmarna. Om hålen i spolarmarna är igensatta, tag bort smuts med en vasst föremål.

Rengöring av utvändiga ytor

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton).

OM MASKINEN INTE FUNGERAR

Produkten startar inte eller den upphör att fungera.

Prova först att hitta en lösning på problemet (se tabellen). Om du inte hittar någon lösning kontaktar du servicecentret.

Vid vissa fel visas en larmkod på dis- playen:

• ,10 - Produkten fylls inte med vatten
• ,20 - Diskmaskinen tömmer inte ut vatt-net
• ,30 - Översvämningsskyddet är aktiverat.

⚠ Varning Inaktivera produkten innan du utför kontrollerna.

Problem Möjlig orsak	Möjlig lösning
Produkten fylls inte med vatten.	Vattenkranen är blockerad eller belagd med kalk.	Rengör vattenkranen.
Vattentrycket är för lågt.	Kontakta berörd myndighet.
Vattenkranen är stängd Öppna vattenkranen.
Filtret i tilloppsslangen är igen-	täppt.	Rengör filtret.
Tilloppsslangen är inte rätt an-	sluten.	Kontrollera att anslutningen är korrekt.
Tilloppsslangen är skadad.	Kontrollera att tilloppsslangen	inte är skadad.
Produkten tömmer inte ut vatt- net.	Avloppsmuffen är blockerad.	Rengör avloppsmuffen.
Tömningsslangen är inte rätt	ansluten.	Kontrollera att anslutningen är korrekt.
Tömningsslangen är skadad.	Kontrollera att tömningsslangen	inte är skadad.
Översvämningsskyddet är akti- verat.	Stäng vattenkranen och kon-	takta kundtjänst.
Diskprogrammet startar inte.	Luckan är öppen.	Stäng luckan.
Stickkontakten sitter inte or-	dentligt i eluttaget.	Sätt i stickkontakten.
Säkringen i säkringsskåpet är	skadad.	Byt ut säkringen.
Fördröjd start är inställd. • Avbryt fördröjd start.		• När nedräkningen är klar startar diskprogrammet auto- matiskt.

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts.

Kontakta kundtjänst om felfunktionen uppträder igen.

Kontakta kundtjänst om andra larmkoder visas på displayen.

Information som kundtjänst behöver finns på typskylten.

Anteckna denna information:

- Modell

(MOD.) ......

...

- Produktnummer

(PNC)

- Serienummer

(S.N.) ....

Diskresultat och torkning är inte tillfredsställande.

Problem	Möjlig orsak	Möjlig lösning
Disken är inte ren.	Diskprogrammet är inte lämpligt för diskgodset och smutsgraden.	Kontrollera att det valda diskprogrammet passar diskgodset och smutsgraden.
Diskgodset sattes inte rätt i	korgarna, vattnet rörde inte vid alla ytorna.	Placera diskgodset rätt i kor-garna.
Spolarmarna kunde inte röra	sig fritt. Felaktig placering av diskgodset i korgarna.	Kontrollera att disken inte har placerats så att den blockerar spolarmarna.
Problem Möjlig orsak	Möjlig lösning
Filtren är igensatta eller felmon-	terade.	Kontrollera att filtren är rena och korrekt monterade.
För lite eller inget diskmedel alls	har använts.	Kontrollera att tillräckligt mycket diskmedel används.
Kalkfläckar på diskgodset.	Saltbehållaren är tom.	Fyll på avhärdningssalt i saltbehållaren.
Felaktig nivå på inställningen av	vattenavhärdaren.	Justera vattenavhärdaren med rätt nivå.
Locket till saltbehållaren är inte	stängt ordentligt.	Kontrollera att locket till saltbehållaren är stängt ordentligt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig belägg-ning på glas och porslin.	Spolglansdoseringen är för hög.	Minska spolglansdoseringen
Torkade vattendroppar på glas och diskgods.	Spolglansdoseringen är för låg. Öka spolglansdoseringen.
Diskmedlet kan också vara or-	saken.	Använd en annan typ av disk-medel.
Disken är våt. Diskprogrammet saknade tork-ningsfas eller med förkortaf torkningsfas.	För effektivare torkning, låt luckan stå på glänt några minu-ter.
Disken är våt och glanslös.	Spolglansfacket är tomt.	Fyll på sköljmedel i sköljmedels-facket.
Multitabfunktionen är på (funk-	tionen inaktiverar automatiskt sköljmedelsdoseringen).	Aktivera sköljmedelsdosering-en.

Aktivera sköljmedelsdoseringen

1. Aktivera produkten.

2. Kontrollera att produkten är i inställningsläge.

3. Tryck och håll inne funktionsknapparna (B) och (C) samtidigt tills kontrollamporna för funktionsknapparna (A), (B) och (C) blinkar.

4. Släpp funktionsknapparna (B) och (C).

5. Tryck på funktionsknapp (B).

- Kontrollamporna för funktionsknapparna (A) och (C) slocknar

• Kontrollampan för funktionsknapp (B) fortsätter att blinka
• Displayen visar inställningen för sköljmedelsdoseringen.

Sköljmedelsdoseringen är avstängd.

Sköljmedelsdoseringen är avstängd.

1. Tryck in funktionsknapp (B) för att ändra inställningen.
2. Stäng av produkten för att bekräfta.

TEKNISKA DATA

Mätt Vikt	HöjdDjup	446 mm818 - 898 mm550 mm
Elektrisk anslutning Nätspänning	Total effektSäkringFrekvens	220-240 V2100 W10 A50 Hz
Vattentryck min.	max.	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt eller varmt vatten	max. 60 °C

Kapacitet Kuvert 9

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

Om varmvattnet kommer från en alternativ energikälla (t.ex. bergvärme, fjärrvärme eller vindkraft) kan du använda

en varmvattensanslutning för att minska energiförbrukningen.

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan

uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Återvinn material med symbolen ⚙. Sortera förpackningen i lämpligt kärl för att återvinna den.

www.electrolux.com/shop
