BRUKSANVISNING ESF6710ROW ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation: www.electrolux.com/webselfservice

Registrera din produkt för bättre service: www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

① Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för unga och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vara i närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Tvättmedel ska förvaras utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

1.2 Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer,
• av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer.

- Ändra inte produktens specifikationer.

• Vattentrycket (minimum och maximum) måste vara mellan 0.5 (0.05) / 8 (0.8) bar (MPa)

• Följ maximalt antal 13-kuvert.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Sätt besticken i bestickkorgen med de vassa kanterna nedåt eller sätt dem i besticklådan i ett horisontellt läge med de vassa kanterna nedåt.

- Låt inte produkten stå med luckan öppen för att undvika att snubbla över den.

- Stäng av produkten och koppla bort den från eluttaget före underhåll.

- Använd inte högtrycksvattenspray och/eller ånga för att rengöra produkten.

- Om produkten har ventilationsöppningar nedtill får dessa inte täppas igen med t.ex. en matta.

- Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen.
• Följ installationsinstruktionerna som följer med produkten.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.

• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Denna produkt är utrustad med en 13 A nätkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring (endast Storbritannien och Irland) användas.

2.3 Anslutning av vatten

• Orsaka inga skador på vattenslangarna.
• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.
• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.
• Tilloppsslangen har en säkerhetsventil och en mantel med en inre elkabel.

• Om tilloppsslangen är skadad, stäng omedelbart vattenkranen och dra ut stickkontakten ur vägguttaget.
  Kontakta auktoriserad service för att byta ut tilloppsslangen.

2.4 Användning

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Maskindiskmedel är farligt. Följ säkerhetsanvisningarna på tvättmedelspaket.
• Drick och lek inte med vattnet i produkten.
• Tå inte ur disken ur produkten förrän diskprogrammet är klart. Vissa diskmedel kan stanna kvar på disken.
• Sitt eller stå inte på luckan när den är öppen.
• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett program är igång.

2.5 Service

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

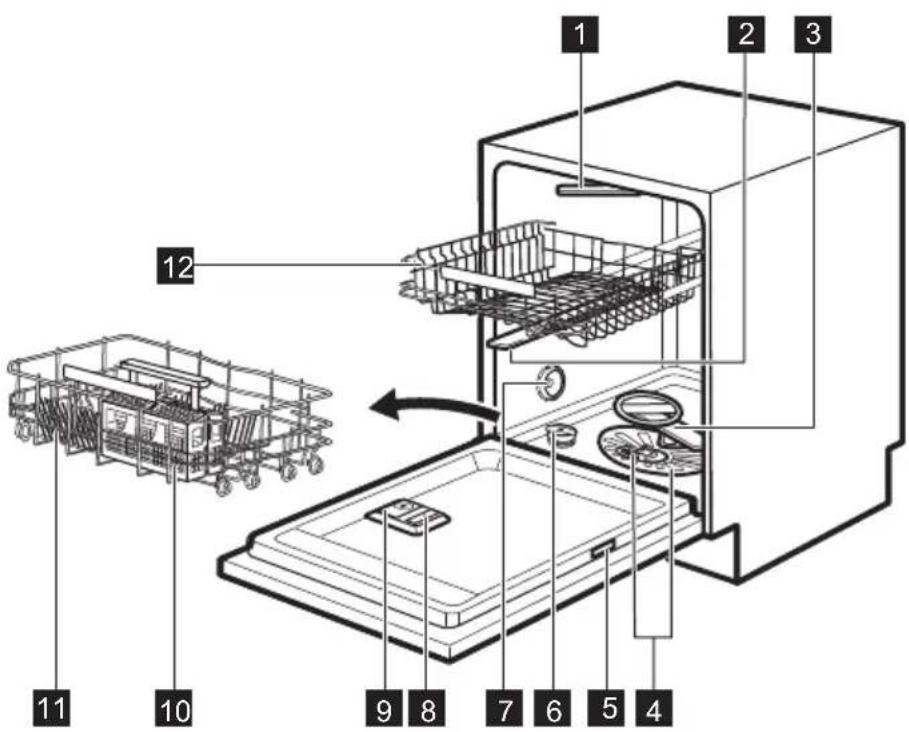

3. PRODUKTBESKRIVNING

1 Takspolarm
2 Övre spolarm
3 Nedre spolarmen
4 Filter
5 Typskylt
6 Saltbehållare
7 Ventilation

8 Spolglansfack

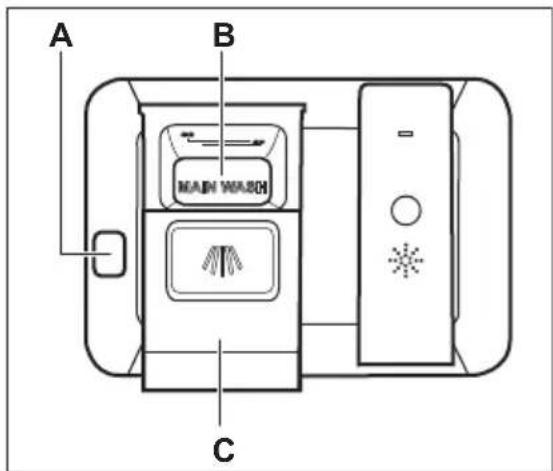

9 Diskmedelsfack
10 Bestickkorg
11 Underkorg
12 Överkorg

4. KONTROLLPANEL

1 Strömbrytare
2 Programs -knapp
3 Programindikatorer
4 Display
5 Delay -knapp

6 Options -knapp
7 Kontrollampor
8 Start -knapp

4.1 Indikatorlampor

Indikator Beskrivning
	Saltkontrollampa. Den lyser när saltbehållaren behöver fyllas på. Den är alltid släckt när programmet är igång.
	Kontrollampa för spolglans. Den lyser när spolglansen behöver fyllas på. Den är alltid släckt när programmet är igång.
	Delay-indikatorlampa.
	TimeManager-indikatorlampa.
	XtraDry-indikatorlampa.
	Hygiene-indikatorlampa.

5. PROGRAM

Programmens nummer i tabellen är enligt ordningen på kontrollpanelen.

Program Smutsgrad Typ av disk		Programfaser Tillvalsfunktion
ECO 1)	• Normalt smutsat• Porslin och be-stick	• Fördisk• Disk 50 °C• Sköljning• Torkning	• Hygiene• XtraDry
AUTO 2)	• Allt• Porslin, bestick,kastruller ochpannor	• Fördisk• Disk från 45 °C till 70 °C• Sköljning• Torkning	• Hygiene• XtraDry
3)	• Blandad smuts-grad• Porslin, bestick,kastruller ochpannor	• Fördisk• Disk 50 °C och65 °C• Sköljning• Torkning	• TimeManager• XtraDry
4)	• Hårt smutsat• Porslin, bestick,kastruller ochpannor	• Fördisk• Disk 70 °C• Sköljning• Torkning	• TimeManager• Hygiene• XtraDry
5)	• Lätt smutsaddisk• Porslin och be-stick	• Disk 60 °C• Sköljning	• Hygiene• XtraDry
6)	• Ingen disk i ma-skinen	• Självrengöring

1) Med detta program får du den mest effektiva användningen av vatten och energiförbrukning för normalt smutsat porslin och bestick. Detta är standardprogrammet för testinstitut.

2) Produkten känner av smutsgraden och mängden föremål i korgarna. Den anpassar automatiskt temperaturen, mängden vatten, energiförbrukningen och programtiden.

3) Med detta program kan du köra en disk med blandad smuts. Mycket kraftigt smutsad disk i den nedre korgen och normalt smutsad disk i den övre korgen. Vattentrycket och vatten-temperaturen i den nedre korgen är högre än i den övre.

4) Detta program är utformat för att diska mycket smutsiga föremål med högt vattentryck och vid hög temperatur.

5) Detta program är lämpligt för att diska en hel eller en halv maskin med nyligen insatt disk eller disk med lite smuts under ett kortprogram.

6) Programmet är utformat för att rengöra produktens insida effektivt. Det tar bort kalk och fett. Programmet ska köras minst en gång varannan månad med en avkalkare eller ett ren-göringsmedel avsett för diskmaskiner och utan disk i maskinen.

5.1 Förbrukningsvärden

Program 1)	Vatten (l)	Energi (kWh)	Längd (min.)
ECO	10.5 1.050 235
AUTO	8 - 15 0.7 - 1.7 46 - 170
	14 - 16 1.2 - 1.5 160 - 180
	12.5 - 14.5 1.4 - 1.7 170 - 190
	10 0.9 30
	10 0.86 60 - 70

1) Vattnets tryck och temperatur, spänningsvariationer, mängden disk och tillvalsfunktioner kan ändra värdena.

5.2 Information till provanstalter

För att få den information som krävs för att utföra prestationstest (t.ex. enligt EN60436), skicka ett mail till:

[e-mail]

I din förfrågan ange produktnummer (PNC) som finns på märkskylten.

För övriga frågor angående din diskmaskin, se serviceboken som medföljer din produkt.

6. INSTÄLLNINGAR

6.1 Programvalsläget och användarläget

När produkten är i programvalsläget kan man ställa in ett program och öppna användarläget.

Tillgängliga inställningar i användarläge:

• Vattenavhärdarens nivå enligt vattenhärdheten.
• Aktiverar eller avaktiverar indikatorn för spolglansfacket tomt.
• Spolglansnivån efter nödvändig dos.
• Aktivering eller avaktivering av AirDry.

Eftersom produkten lagrar sparade inställningar behöver man inte konfigurera före varje program.

Ställa in programvalsläget

Produkten är i programvalsläge när programlampan flyser och displayen visar programlängden.

Efter aktivering är produkten i programvalsläge som standard. Om inte, ställ in programvalsläge på följande sätt:

Håll in Delay och Options samtidigt tills produkten är i programvalsläge.

Öppna användarläge

Kontrollera att produkten är i programvalsläge.

Öppna användarläget genom att hålla in Delay och Options samtidigt tills

indikatorerna ECO AUTO och blinkar och displayen är tom.

6.2 Vattenavhärdare

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha skadlig inverkan på diskresultatet och på maskinen.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i ekvivalenta mått.

Vattenavhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket. Det är viktigt att

ställa in rätt vattenavhärdarnivå, för att få bra diskresultat.

Mjukgöring av hårt vatten ökar förbrukningen av vatten och energi samt programvaraktigheten. Ju högre nivå av vattenavhärdare desto högre förbrukning och längre tid.

Vattenhärdhet

Tyska värden (°dH)	Franska värden (°fH)	mmol/l Clarke-gra-der	Vattenhårdhet
47 - 50 84 - 90	8.4 - 9.0 58 - 63	10
43 - 46 76 - 83	7.6 - 8.3 53 - 57	9
37 - 42 65 - 75	6.5 - 7.5 46 - 52	8
29 - 36 51 - 64	5.1 - 6.4 36 - 45	7
23 - 28 40 - 50	4.0 - 5.0 28 - 35	6
19 - 22 33 - 39	3.3 - 3.9 23 - 27		5 1)
15 - 18 26 - 32	2.6 - 3.2 18 - 22	4
11 - 14 19 - 25	1.9 - 2.5 13 - 17	3
4 - 10 7 - 18	0.7 - 1.8 5 - 12	2
<4 <7 <0.7 < 5			1 2)

1) Fabriksinställning.
2) Använd inte salt på denna nivå.

Oavsett vilken typ av tvättmedel som används ska rätt vattenhårdhetsnivå ställas in för att hålla saltpåfyllningsindikatorn aktiv.

Multitabletter med salt är inte tillräckligt effektiva för att mjuka upp hårt vatten.

Inställning av vattenhärdhet

Kontrollera att produkten är i användarläge.

1. Tryck på Programs.

2. Indikatorerna AUTO, och 30° är släckta.

3. Indikatorn bunkar fortfarande.

- På displayen visas den aktuella inställningen: t.ex. 5 L = nivå 5.

1. Tryck på Programs flera gånger för att ändra inställningen.
2. Tryck på på/av för att bekräfta inställningen.

6.3 Indikatorn för spolglansfacket tomt

Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar. Det släpps automatiskt ut under den heta sköljfasen.

När spolglansfacket är tomt lyser indikatorn så att du ska fylla på. Om torkningsresultatet är tillfredsställande endast med multitabletter, kan du inaktivera indikatorn för påfyllning av spolglans. Använd alltid spolglans för bästa torkresultat.

Om du använder standarddiskmedel eller multitabletter utan spolglans, aktivera indikatorn för att hålla påfyllningsindikatorn för spolglans aktiv.

Avaktivera indikatorn för spolglansfacket tomt

Kontrollera att produkten är i användarläge.

1. Tryck på Start.

• Indikatorlamporna, ECO och är släckta.
• Indikatorn blinkar fortfarande.
• På displayen visas den aktuella inställningen.

- 0d = indikatorn för spolglansfacket tomt är avaktiverat.

- Id = indikatorn för spolglansfacket tomt är aktiverat.

1. Tryck på Start för att ändra inställningen.
2. Tryck på på/av för att bekräfta inställningen.

6.4 Spolglansnivå

Du kan ställa in hur mycket spolglans som ska doseras mellan nivå 1 (minsta mängd) och nivå 6 (största mängd). Nivå 0 inaktiverar spolglansfacket och spolglans doseras inte.

Fabriksinställning: nivå 4.

Ställa in spolglansnivån

Kontrollera att produkten är i användarläge.

1. Tryck på Delay.

• Kontrollamporna, ECO AUTO och ⏰ar släckta.
• Indikatorn blinkar fortfarande.
• På displayen visas den aktuella inställningen: t.ex. 48 nivå 4.

– Nivåerna på spolglans går från 0A till 6A där nivå 0A

innebär att spolglans inte används.

1. Tryck på Delay flera gånger för att ändra inställningen.
2. Tryck på på/av för att bekräfta inställningen.

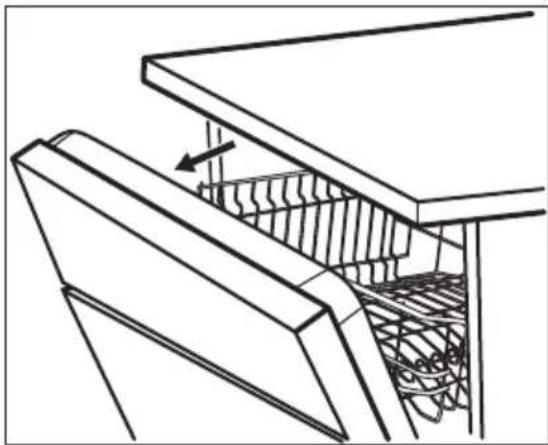

6.5 AirDry

AirDry förbättrar torkningsresultatet med lägre energiförbrukning.

Under torkningsfasen öppnas luckan och lämnas på glänt.

FÖRSIKTIGHET!

Försök att inte stänga luckan inom 2 minuter efter att den har öppnats automatiskt. Det kan skada produkten.

Om luckan. efter ytterligare 3 minuter stängs, avslutas pågående program.

AirDry aktiveras automatiskt med alla program, ej inkluderat (om tillämpligt).

För att förbättra torkprestandan, se alternativet XtraDry eller aktivera AirDry.

FÖRSIKTIGHET!

Om barn kan komma åt produkten är det lämpligt att avaktivera AirDry eftersom öppning av luckan kan vara farligt.

Kontrollera att produkten är i användarläge.

1. Tryck på Options.

- Kontrollamporna, ECO AUTO och är släckta.

- Indikatorn blinkar fortfarande.

- På displayen visas den aktuella inställningen.

- 0 o = AirDry är avaktiverad. - 1 o = AirDry är aktiverad.

1. Tryck på Options för att ändra inställningen.

2. Tryck på på/av för att bekräfta inställningen.

6.6 MyFavourite

Med denna funktionen kan man ställa in och spara de mest använda programmen.

7. ALTERNATIV

Önskade funktioner måste aktiveras varje gång innan du startar ett program. Det går inte att aktivera eller inaktivera funktionen medan ett program pågår.

Knappen Options växlar mellan tillgängliga funktioner och deras möjliga kombinationer.

Alla tillvalsfunktioner är inte heller kompatibla med varandra. Om du väljer icke-kompatibla funktioner stänger produkten automatiskt av en eller flera av dem. Endast kontrollamporna för funktionerna som fortfarande är aktiva förblir tända.

Man kan bara spara ett program. En ny inställning avbryter den tidigare.

Spara MyFavourite-programmet

1. Ställa in valt program. Det går också att ställa in tillämpliga funktioner tillsammans med programmet.
2. Tryck samtidigt på Programs och Delay tills kontrollamporna för programmet och funktionen blinkar under några sekunder.

Ställa in MyFavourite-programmet

Håll Programs intryckt tills kontrollamporna som tillhör MyFavourite-programmet och funktionerna tänds. Displayen visar programlängden.

Om en funktion inte kan användas till ett program, tänds inte tillhörande kontrollampa eller så blinkar den snabbt i några sekunder och släcks sedan.

Aktivering av funktioner kan påverka vatten- och energiförbrukningen samt programlängden.

7.1 XtraDry

Aktivera det här alternativet för att öka torkeffekten.

XtraDry är ett permanent alternativ för alla program förutom ECO. Det aktiveras automatiskt i nästa program. Denna konfiguration kan ändras när som helst.

i Varje gång aktiveras stängs XtraDry av och måste väljas manuellt.

Aktivering av XtraDry avaktiverar TimeManager och vice versa.

Aktivering av XtraDry

Tryck på Options tills kontrollampan för ^+_tänds .

Displayen visar den uppdaterade programlängden.

7.2 TimeManager

Med TimeManager kan du minska programtiden på valt program med ca 50%.

Diskresultatet är samma som vid normal programlängd. Torkresultatet kan minska.

Denna funktion ökar trycket och vattnets temperatur. Disk- och torkfaserna är kortare.

TimeManager är som standard avstängd, men kan aktiveras manuellt. Detta alternativ kan inte kombineras med XtraDry.

Tryck på Options tills kontrollampan för tänds.

Displayen visar den uppdaterade programlängden.

7.3 Hygiene

Funktionen ger bättre hygieniskt resultat genom att hålla temperaturen vid 70 °C i minst 10 minuter under den sista sköljfasen.

Tryck på Options tills kontrollampan för tänds.

Displayen visar den uppdaterade programlängden.

8. FÖRE FÖRSTA ANVÄNDNING

1. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattnet har där du bor. Om inte, kan du justera vattenavhärdarens nivå.

2. Fyll saltbehållaren.

3. Fyll spolglansfacket.
4. Öppna vattenkranen.
5. Starta ett program för att avlägsna eller bearbeta rester som kan finnas kvar i produkten. Använd inte diskmedel och ladda inte korgarna med disk.

Efter att programmet har startat laddar maskinen hartset i vattenavhärdaren i upp till 5 minuter. Diskfasen startar bara när den här proceduren är klar. Proceduren upprepas periodvis.

8.1 Saltbehållaren

FÖRSIKTIGHET!

Använd endast grovt salt avsett för diskmaskinen. Fint salt ökar risken för rost.

Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning.

Fylla salt i saltbehållaren

1. Öppna saltbehållaren genom att vrida locket moturs och ta bort det.
2. Häll 1 liter vatten i saltbehållaren (endast första gången).
3. Fyll saltbehållaren med diskmedelssalt (tills den är full).

1. Skaka försiktigt på tratten i handtaget för att få ut de sista kornen.

2. Ta bort eventuellt salt från saltbehållarens öppning.

1. Vrid locket på saltbehållaren medurs för att stänga saltbehållaren.

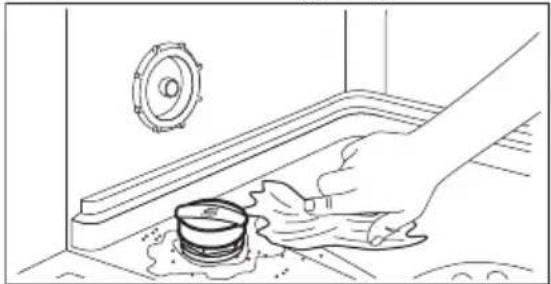

FÖRSIKTIGHET!

Vatten och avhärdningssalt kan rinna ut från saltbehållaren när du fyller på den. När du har fyllt på saltbehållaren ska du starta det kortaste programmet genast för att förhindra rost. Stoppa inte in någon disk i korgarna.

8.2 Fylla på spolglansfacket

9. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.
2. Tryck på strömbrytaren för att aktivera produkten.
   Kontrollera att produkten är i programvalsläge.
3. Om saltbehållarens kontrollampa är på, fyll på saltbehållaren.
4. Om indikatorn för spolglans lyser, fyll på spolglansfacket.

FÖRSIKTIGHET!

Använd endast spolglans som är särskilt avsett för diskmaskiner.

1. Öppna locket (C).
2. Fyll på spolglansfacket (B) tills spolglansvätskan när markeringen "MAX".
3. Torka upp eventuellt utspilld spolglans med en absorberande trasa så att det inte bildas för mycket skum.
4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

Fyll på spolglansfacket när indikatorn (A) blir klar.

1. Ladda korgarna.
2. Tillsätt diskmedlet.
3. Ställ in och starta ett program som är lämpligt för typen av disk och smutsgrad.

9.1 Använda diskmedel

Använd bara diskmedel som är särskilt avsett för diskmaskiner.

1. Tryck in spärren (A) för att öppna locket (C).
2. Placera diskmedlet, pulver eller tabletter, i facet märkt (B).
3. Om diskprogrammet har en fördiskfas, håll lite diskmedel på insidan av produktens lucka.
4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

9.2 Ställa in och starta ett program

Starta ett program

1. Tryck på strömbrytaren för att aktivera produkten. Kontrollera att produkten är i programvalsläge och att luckan är stängd.

2. Tryck på Programs upprepade gånger tills indikatorn för önskat program tänds.
   Displayen visar programmets längd.

3. Välj tillvalsfunktioner.

4. Tryck på Start för att starta programmet.

- Kontrollampan för aktuell fas tänds.

- Programlängden minskar i steg om 1 minut.

Starta ett program med fördröjd start

1. Ställ in ett program.
2. Tryck på Delay upprepade gånger tills displayen visar önskad tidsfördröjning (från 1 till 24 timmar).
3. Indikatorn för det valda programmet blinkar.

4. Indikatorn för är tänd.

5. Tryck på Start för att starta nedräkningen.

- Kontrollampan för det valda programmet lyser med fast sken.

- För fördröjd start mellan 24 och 11 timmar visar displayen bara timmar. För fördröjd start mellan 10 timmar och 1 timme visar displayen både timmar och minuter.

När nedräkningen är klar startar programmet och indikatorn för pågående fas tänds. Indikatorn är släckt.

Avbryta den fördröjda starten medan nedräkningen pågår

När du avbryter en fördröjd start måste du ställa in programmet och funktionerna igen.

Tryck på Delay och Options samtidigt tills produkten är i programvalsläge.

Avbryta programmet

Håll in Delay och Options samtidigt tills produkten är i programvalsläge. Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

Öppna luckan medan maskinen är igång

Om luckan öppnas medan ett program pågår, stannar maskinen. Det kan påverka energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter maskinen från den punkt där den avbröts.

Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet. Detta händer inte om luckan öppnas av AirDryfunktionen.

Program klart

När programmet är klart visas 0:00 på displayen.

Alla knappar är inaktiva utom strömbrytaren.

1. Tryck på strömbrytaren eller vänta tills Auto Off-funktionen automatiskt avaktiverar produkten.

10. RÅD OCH TIPS

10.1 Allmänt

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

• Ta bort större matrester från tallrikarna och kasta dem i avfallspåsen.
• Skölj inte tallrikarna för hand i förväg. Välj ett program med förtvättsfas om så behövs.
• Använd alltid hela utrymmet i korgarna.
• Se till att föremålen i korgarna inte vidrör eller täcker över varandra. Bara då kan vattnet helt komma åt och diska all disk.
• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. "Allt i 1"). Följ instruktionerna på förpackningen.
• Välj ett program enligt typen av tvätt och hur smutsig den är. ECO erbjuder den mest effektiva användningen av vatten och energiförbrukning.

10.2 Använda salt, spolglans och diskmedel

- Använd endast salt, spolglans och diskmedel avsett för diskmaskin.

Om du öppnar luckan innan Auto Off aktiverats stängs produkten av automatiskt.

1. Stäng vattenkranen.

Funktionen Auto Off

Funktionen sänker energiförbrukningen genom att automatiskt inaktivera produkten när den inte är igång.

Funktionen sätter igång:

• 5 minuter efter att programmet är klart.
• Efter 5 minuter om programmet inte har startat.

Andra sorters produkter kan skada maskinen.

• I områden med hårt vatten och mycket hårt vatten rekommenderar vi att man använder vanligt diskmedel (pulver, gel, tabletter utan ytterligare funktioner), spolglans och salt separat för optimal diskning och torkning.
• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.
• Använd inte mer än korrekt mängd diskmedel. Se tillverkarens anvisningar på diskmedelsförpackningen.

10.3 Vad du ska göra om du vill sluta använda multitabletter

Innan du börjar använda separat diskmedel, salt och spolglans ska du göra följande.

1. Ställ in vattenavhärdarens högsta nivå.
2. Kontrollera att saltbehållaren och spolglansbehållaren är fulla.

3. Starta det kortaste programmet med en sköljfas. Använd inte diskmedel och ladda inte korgarna.

4. När programmet är klart, ställ in avhärdaren efter vattenhärdheten där du bor.

5. Justera den utsläppta mängden spolglans.
6. Aktivering av indikatorn för spolglansfacket tomt.

10.4 Ladda korgarna

• Diska bara föremål som tål maskindisk.
• Ställ inte in föremål av trä, horn, aluminium, tenn eller koppar.
• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
  • Ta bort matrester från disken.
• Blötlägg kokkärl med vidbränd mat innan du ställer in dessa i maskinen.
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.
• Se till att glas inte vidrör andra glas.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte kan flytta på sig.
• Lägg bestick och små föremål i bestickkorgen.

- Kontrollera att spolarmarna kan röra sig fritt innan ett program startas.

10.5 Innan ett program startas

Innan du sätter på valt program måste du se till att:

• Filtren är rena och rätt isatta.
• Saltbehållarens lock sitter tätt.
• Spolarmarna inte är igensatta.
• Det finns salt och spolglans (såvida du inte använder multitabletter).
• Disken är korrekt placerad i korgarna.
• Programmet är lämpligt för disken och smutsgraden.
  • Rätt mängd diskmedel används.

10.6 Plocka ut disken ur korgarna

1. Låt disken kallna innan den plockas ut ur produkten. Varm disk kan lätt skadas.
2. Plocka först ut diskgods från den nedre korgen, sedan från den övre.

När programmet är klart kan det fortfarande finnas vatten inuti maskinen.

11. SKÖTSEL OCH RENGÖRING

WARNING!

Stäng av produkten och koppla bort den från eluttaget före underhåll.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

11.1 Rengöra filtren

Filtersystemet består av tre delar.

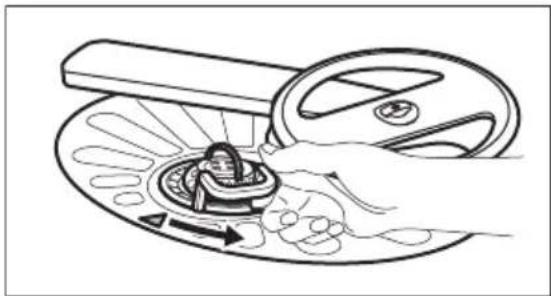

1. Vrid filtret (B) moturs och ta bort det.

1. Kontrollera så att det inte finns några matrester eller smuts kvar i eller runt kanten på sumpen.

2. Sätt tillbaka det platta filtret (A). Kontrollera att det är rätt placerat under de två skenorna.

1. Sätt ihop filtren (B) och (C).

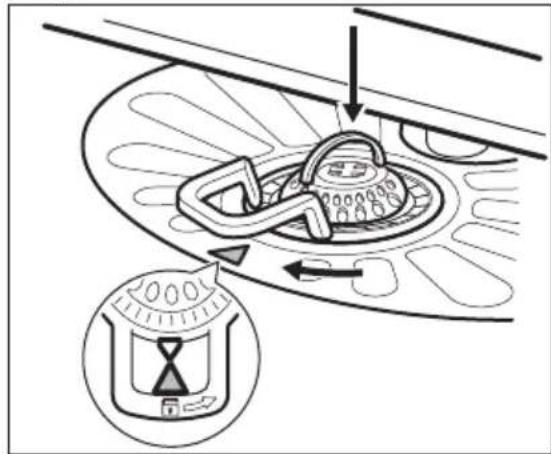

2. Sätt tillbaka filtret (B) i det platta filtret (A). Vrid medurs tills det låses på plats.

En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten.

11.2 Rengöring av den övre spolarmen

Vi rekommenderar regelbunden rengöring av den övre spolarmen för att undvika att smuts täpper igen hålen.

Tilltäppta hål kan ge oönskat resultat.

1. Dra ut överkorgen.

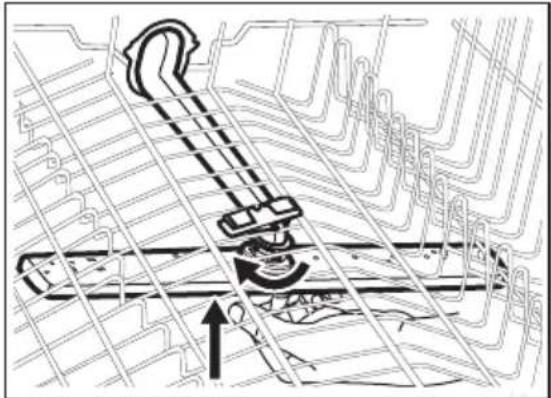

2. För att lossa spolarmen från korgen, tryck den uppåt och vrid den samtidigt medurs.

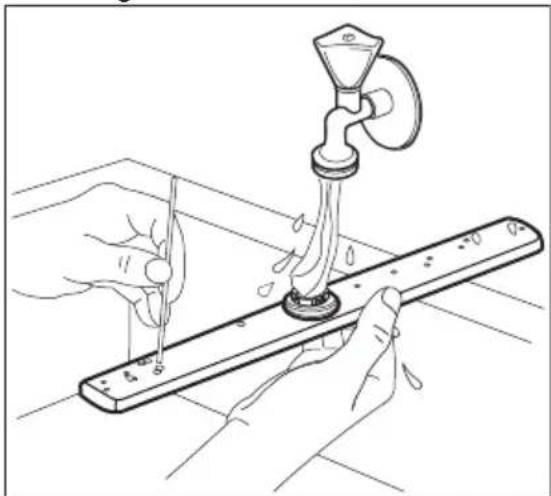

1. Skölj spolarmen under rinnande vatten. Använd ett tunt spetsigt verktyg, t.ex. en tandpetare, för att avlägsna smuts från hålen.

1. För att sätta tillbaka spolarmen, tryck den uppåt och vrid den moturs tills den läses på plats.

Felaktig reparation kan utgöra en fara för användarens säkerhet. Alla reparationer ska utföras av kvalificerad personal.

11.3 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk trasa.
• Använd bara neutrala rengöringsmedel.
• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

11.4 Invändig rengöring

• Rengör produkten noga, inklusive luckans gummipackning, med en mjuk fuktad duk.
• För att behålla din produkts prestanda ska ett rengöringsmedel som är utformat speciellt för diskmaskiner användas minst en gång varannan månad. Följ instruktionerna noga på produktförpackningen.
• Kör -programmet för optimalt rengöringsresultat.
• Använd inte produkter med slipeffekt, skursvampar, vassa verktyg, starka kemikalier, avfettningsmedel eller lösningsmedel.
• Om man använder kortprogrammen regelbundet kan det orsaka uppbyggnad av fett och kalk i produkten. Kör de långa programmen minst två gånger per månad för att förhindra det.

De flesta problemen som kan uppstå kan lösas utan att man behöver kontakta en auktoriserad serviceverkstad.

Se nedanstående tabell för information om eventuella problem.

Vid vissa fel visas en larmkod på displayen.

Problem och larmkod Möjliga orsaker och åtgärder
Jag inte kan sätta på produkten.	Se till att stickkontakten sitter ordentligt i eluttaget.Kontrollera att det inte finns en skadad säkring i säkringsdosan.
Programmet startar inte.	Se till att luckan är stängd.Tryck på Start.Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.Produkten laddar hartset inuti vattenavhärdaren. Procedurens varaktighet är ca 5 minuter.
Produkten fylls inte med vatten.Displayen visar, eller, // .	Kontrollera att vattenkranen är öppen.Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.Kontrollera att vattenkranen inte är igensatt.Kontrollera att filtret i tilloppsslangen inte är igensatt.Kontrollera att tilloppsslangen inte är böjd eller snodd.
Maskinen inte tömmer ut vattnet.Displayen visar,20	Kontrollera att vattenlåset inte är igensatt.Kontrollera att filtret i utloppsslangen inte är igensatt.Kontrollera att inre filtersystemet inte är igensatt.Kontrollera att tömningsslangen inte är böjd eller snodd.
Översvämningsskyddet är aktiverat.Displayen visar,30	Stäng vattenkranen och kontakta auktoriserad service.
Maskinen stannar och startar om flera gånger under en diskning.	Det är helt normalt. Det ger optimalt rengöringsresultat och energibesparingar.
Programmet varar för länge.	Om fördröjd start är inställd avbryter du den inställningen eller väntar tills nedräkningen är slut.Aktivera TimeManager-funktionen för att minska programlängden.Aktivering av dessa funktioner kan lägga till tid till programlängden.
Den återstående tiden på displayen ökar och hoppar nästan till slutet av programtiden.	Detta är inget fel. Maskinen fungerar som den ska.
Det läcker lite från maskin-ens lucka.	Produkten står inte i våg. Lossa eller dra åt de justerbara fötterna (om tillämpligt).Maskinens lucka är inte centrerad. Justera den bakre foten (om tillämpligt).
Luckan är svår att stänga.	Produkten står inte i våg. Lossa eller dra åt de justerbara fötterna (om tillämpligt).Delar av porslinet sticker ut från korgarna.
Skramlande/knackande ljud inifrån maskinen.	Porslinet är inte ordentligt insatt i korgarna. Se bro-schyren om hur man laddar korgarna.Se till att sprayarmen kan röra sig fritt.
Apparaten löser ut bryta-ren.	Strömstyrkan är otillräcklig för att kunna ha alla ap-parater i bruk. Kontrollera uttagets strömstyrka och kapaciteten på mätaren eller stäng av en av de ap-parater som används.Internt elektriskt fel på maskinen. Kontakta en aukto-riserad serviceverkstad.

Se "Före första användning", "Daglig användning" eller "Tips" för andra möjliga orsaker.

auktoriserad service om problemet uppstår igen.

För larmkoder som inte beskrivits i tabellen, kontakta en auktoriserad serviceverkstad.

När du har kontrollerat produkten, stäng av och sätt på produkten. Kontakta

12.1 Diskresultat och torkning är inte tillfredsställande

Problem Möjliga orsaker och åtgärder
Dåligt diskresultat.	Se "Daglig användning", "Råd och tips" och broschyren om hur man laddar korgarna.Använd ett intensivare diskprogram.Rengör spolarmunstyckena och filter. Se kapitlet "Underhåll och rengöring".
Maskinen torkar disken dåligt.	Disken har lämnats kvar för länge i maskinen med luckan stängd.Det finns ingen spolglans eller så är mängden spolglans för liten. Ställ in mängden spolglans som släpps ut till en högre nivå.Plastartiklar kan behöva handtorkas.För bästa torkresultat, aktivera alternativet XtraDry och ställ in AirDry.Vi rekommenderar att alltid använda spolglans, även i kombination med multitabletter.
Det finns vitaktiga streck och fläckar, eller blåaktiga be-läggningar på glas och dis-kgods.	Den utsläppta mängden spolglans är för stor. Ställ in nivån på spolglansen till en lägre nivå.För mycket diskmedel har använts.
Det finns fläckar och torkade vattendroppar på glas och porslin.	Den utsläppta mängden spolglans är inte tillräcklig. Ställ in nivån på spolglansen till en högre nivå.Spolglansens kvalitet kan också vara en orsak.
Disken är blöt. • För bästa torkresultat, aktivera alternativet XtraDryoch ställ in AirDry.Programmet har ingen torkfas eller har en torkfas med låg temperatur.Spolglansfacket är tomt.Spolglansens kvalitet kan också vara en orsak.Kvaliteten på multitabletterna kan vara orsaken.Prova ett annat märke eller aktivera spolglansfacket och använd spolglans tillsammans med multitabletterna.
Insidan på maskinen är blöt. • Detta är normalt för maskinen. Fuktig luft kondenserar på produktens väggar.
Ovanligt skum under dis-kning.	• Använd bara diskmedel som är särskilt avsett för diskmaskiner.• Det läcker från spolglansfacket. Kontakta en auktoriserad serviceverkstad.
Det finns rost på besticken. • Det finns för mycket salt i vattnet under diskningen.Se avsnittet "Vattenavhärdare".Silverbestick och bestick av rostfritt stål placerades tillsammans. Undvik att sätta bestick av silver och rostfritt stål nära varandra.
Det finns rester kvar i disk-medelsfacket vid slutet av programmet.	• Diskmedelstabletten fastnade i facet och kunde därför inte sköljas bort med vatten.Vatten kan inte skölja bort diskmedel från facet.Se till att spolarmen roterar fritt och inte är tilltäppt.Se till att disken i korgarna inte hindrar locket på diskmedelsfacket från att kunna öppnas.
Lukter inifrån maskinen. • Se "Intern rengöring".Starta -programmet med ett avkalkningsmedel eller en rengöringsprodukt avsedd för diskmaskiner.
Kalkavlagringar på porslin, i diskmaskinen och på insidan av dörren.	• Saltnivån är låg, kontrollera påfyllningsindikatorn.Saltbehållarens lock är löst.Vattnets hårdhetsgrad är hög. Se avsnittet "Vattenavhärdare".• Använd salt och ställ in avhärdningen även när multifunktionstabletter används. Se avsnittet "Vattenavhärdare".• Starta -programmet med en rengöringsprodukt avsedd för diskmaskiner.Se "Intern rengöring".• Testa ett annat diskmedel.• Kontakta diskmedelstillverkaren.

Problem Möjliga orsaker och åtgärder

Tråkigt, missfärgat eller nag-gat porslin.

Se till att endast diskmaskinssäkra produkter dis-kas i maskinen.Ladda och plocka ur korgarna försiktigt. Se bro-schyren om hur man laddar korgarna.Lägg lätta föremål i den övre korgen.

Se "Före första användning", "Daglig användning" eller "Råd och tips" för andra möjliga orsaker.

1. INFORMATIONSBLAD

Varumärke Electrolux
Modell ESF6710ROW 911446339	ESF6710ROX 911446340
Kapacitet i antal standardkuvert 13
Energieffektivitetsklass A+
Energiförbrukning i kWh per år, baserad på 280 standarddiskcykler vid kallvattenanslutning och förbrukning enligt energisparläge. Den faktiska energiförbrukningen beror på hur maskinen används.	295
Energiförbrukning i en standarddiskcykel (kWh). 1.050
Effektförbrukning i frånläge (W) 0.10
Effektförbrukning i viloläge (W) 5.0
Vattenförbrukning i liter per år, baserad på 280 standarddiskcykler. . Den faktiska vattenförbrukningen beror på hur maskinen används.	2940
Torkeffektsklass på en skala från G (minst effektiv) till A (effektivast)	A
"Standardprogrammet" är den standarddiskcykel som informationen på etiketten och informationsbladet hänför sig till. Detta program är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi-och vattenförbrukning. Det anges som "Eco"-program.	ECO
Vilolägets varaktighet (min) 235
Programtiden för standarddiskcykeln (min) 5
Luftburet akustiskt buller (db(A) re 1pW) 40

Inbyggd maskin J/N Ja

14. YTTERLIGARE TEKNISK INFORMATION

Mått Bredd / Höjd / Djup (mm) 596 / 818 - 878 / 580
Elektrisk anslutning 1)	Spänning (V) 200 - 240
	Frekvens (Hz) 50 - 60
Vattentryck bar (min. och max.) 0.5 - 8
Vattentillförsel	Kallt eller varmt vatten2)	max 60 °C

1) Se märkskylten för andra värden.
2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler) kan en varmvattensanslutning användas för att minska energiförbrukningen.

15. MILJÖSKYDD

Återvinn material med symbolen

Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📄med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
