BRUKSANVISNING COMPACT-300 E Nibe
SE Installatörshandbok - Varmvattenberedare
11Tekniska uppgifter
Suomeksi
____ ____ ____ ____
14Tärkeää
16Käyttäjälle
17Asentajalle
21Tekniset tiedot
Svenska
Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemomen avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Detta är en originalhandbok. Översättning får inte ske utan godkännande av NIBE. Med förbehåll för konstruktionsändringar. ©NIBE 2022.
SYMBOLER

OBS!
Denna symbol betyder fara för människa eller skin.

TÄNK PÅ!
Vid denna symbol nns viktig information om vad du ska tänka på när du installerar, servar eller sköter anläggningen.

TIPS!
Vid denna symbol nns tips om hur du kan underlätta handhavandet av produkten.
MÄRKNING
Förklaring till symboler som kan förekomma på produktens etikett/etiketter.

Farlig elektrisk spänning.
ALLMÄNT
SERIENUMMER
Serienumret hittar du längst ner till höger innanför frontluc- kan.

TÄNK PÅ!
Uppge alltid produktens serienummer när du gör en felanmälan.
ÅTERVINNING

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfalls- ed stationer eller till återförsäljare som tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
Sverige
Garanti- och försäkringsinformation
Det är ägaren som har huvudansvaret för anläggningen.
Om du misstänker att anläggningen på något sätt inte fungerar som den ska anmäler du detta omgående till installamatören eller den du köpte produkten av.
Mellan privatperson och företaget som sålt Compact gäller konsumentlagen. För fullständiga villkor se www.konsumentverket.se.
Mellan NIBE och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar NIBE tre års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit p.g.a. yttre omständigheter som t.ex. felaktig installation, vatten-kvalité eller elektriska spänningsvariationer.
INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften.
| √ | DatumSign | |||
| Varmvatten (sida 9) | ||||
| Avstängningsventiler | ||||
| Blandningsventil | ||||
| Kallvatten (sida 9) | ||||
| Avstängningsventiler | ||||
| Backventil | ||||
| Säkerhetsventil | ||||
| El (sida 9) | ||||
| Ansluten matning | ||||
Till användaren
TILLSYN OCH SKÖTSEL
SÄKERHETSVENTIL
Säkerhetsventilen släpper ibland ut lite vatten efter en varmvattentappning. Detta utsläpp orsakas av att det k vattnet som tas in i beredaren expanderar, med tryckö som följd, varvid säkerhetsventilen öppnar.
Säkerhetsventilen ska kontrolleras regelbundet (ca fyra gånger per år) för att förhindra igensättning.
Gör kontrollen enligt följande:
- Öppna ventilen genom att vrida ratten försiktigt moturs
- Kontrollera att vatten strömmar genom ventilen.
- Stäng ventilen genom att släppa den. Om den inte stängs automatiskt när du släppt den vrider du den moturs.
Skulle så inte ske är säkerhetsventilen defekt och måste bytas.
SKYDDSANOD (ENDAST COMPACT-E)
Varmvattenberedaren är försedd med en magnesiumanod (FR2) som ger ett extra korrosionsskydd. Anoden förbrukas dels genom att den orar sig för porer i emaljen och dels genom att den går i egenförbrukning beroende på vattnets kemiska sammansättning.
Kontrollera anoden inom ett år och därefter regelbundet förhållande till dess förbrukning. När anoden är ny har den diameter på 21 mm. När dess diameter har minskat det mest förbrukade stället, till under 10 mm är anoden brukad och måste bytas ut.
Har ingen anodförbrukning skett efter något år, kan detta bero på dålig ledningsförmåga i vattnet och en vattenanag rekommenderas.
Byte av anod
Spänningen bryts till beredaren. Inkommande vatten stängend med avstängningsventilen (QM35) (vrid moturs). Släpp trycket i beredaren genom att öppna den lägst belägna varmvattenkranen. Därefter tages plastlocket på varmvattenberedarens topp bort och anoden (FR2) skruvas ur med hjälp av en 24 mm hylsnyckel. Anodlängd: se "Tekniska data".
Vid utbyte av anod i trånga utrymmen, nns kedjeanod (tillbehör) som endast erfordrar ca 200 mm höjd till tak från varmvattenberedaren.
För den som inte vill ha besväret med återkommande inspektioner/ byte av anoder, nns möjligheten att montera en likströmsanod (tillbehör), som inte fysiskt förbrukas

TIPS!
Skyddsanoden är en förbrukningsartikel! Vid speciella vattenkvaliteter kan en likströmsanod rekommenderas.
TÖMNING
- Bryt strömmen till varmvattenberedaren genom att ställa strömställaren (SF1) i läge "0".
- Stäng avstängningsventilen (QM35) (vrid medurs).
- Öppna blandningsventillen (FQ1) maximalt (vrid moturs).
- Öppna säkerhetsventilen (FL1) (vrids sakta moturs så attning den blir kvar i upplyft läge).

OBS!
Avtappning sker genom säkerhetsventilens spillrör. Se upp för eventuellt vattenständk. Skållningsrisk kan föreligga.
- Ordna lufttillförsel genom att öppna en varmvattenkran. Är detta inte tillräckligt, lossa rörkoppling märkt VV på ljite blandningsventilen.
För snabbare tömning av beredaren, lossa vakuumventilen FL6 (koppar) eller luftskruven QM5 (emalj och rostfri) några varv. En liten mängd vatten kan rinna ut vid ventilen.
ÅTGÄRDER VID DRIFTSTÖRNING

OBS!
Einstallation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter.
Om vattnet inte blir varmt, kontrollera att säkringarna i elcen-ralen är hela. Om ingen säkring är trasig kan orsaken vara -temperaturbegränsaren löst ut på grund av något fel på varmvattenberedaren. När felet avhjälpts kan temperatur- begränsaren återställas.
SERVICE
Vid behov av service, kontakta installatören. Serienummer (PF3) (14 siror) och installationsdatum ska alltid uppges.
gEndast av NIBE levererade reservdelar får användas.
[Non-Text]
[Non-Text]
-
ed
ata".
[Non-Text]
fràn
[Non-Text]
pek-
[Non-Text]
[Non-Text]
Till installatören
ALLMÄNT
Compact finns med fyra olika olika volymer och med tre korrosionsskydd, koppar (Cu), emailj (E) och rostfritt (R).
Tryckkärlet är konstruerat och tillverkat för ett maximalt avsäkringstryck på 10 bar.
Varmvattenberedaren är isolerat med EPS (miljövänlig cell-20-55 mm plast), vilket ger god värmeisolering.
Ytterhöljet består av pulverlackerad stålplåt och bak stycket av galvaniserad stålplåt.
Flänsad rostfri elpatron, mot 0 80 mm anslutningsöppning,
medger enkel demontering samt möjliggör invändig inspek tion och rengöring av tryckkärlet. ktrymmet där Compact placeras ska vara frostfritt och för- sett med golvbrunn.
Komplett fabriksmonterad ventilutrustning bestående av blandningsventil, backventil, vakuumventil (endast Cu), skerhets-/avtappningsventil och avstängningsventil.
TRANSPORT
Compact ska transporteras och förvaras stående och torrt.
Kontrollera att Compact inte skadats under transporten.
UPPSTÄLLNING
Varmvattenberedaren får endast installeras stående.
Placera Compact på ett fast underlag som tål dess tyngd, olika helst betonggolv eller betongfundament. Använd beredarens justerbara fötter för att få en vågrätt och stabil uppställning.

DEMONTERING AV LUCKOR

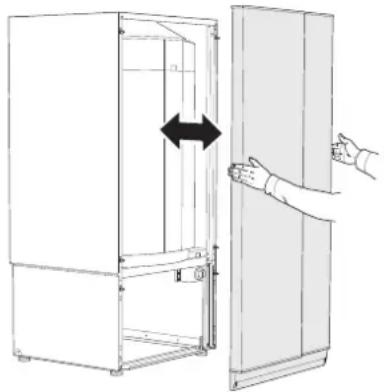

FRONTLUCKA

Drag luckan rakt ut.
SIDOPLÅTAR
Sidoplåtarnas nedre del på Compact 150, 200 och 300 kan vara demonterade under installationsarbetet, detta underlättar åtkomst även från sidorna. Sidoplåtarna kan återmonteras även i trånga utrymmen.
KOMPONENTPLACERING
COMPACT

ElkomponenterRöranslutningar
XL3
022 mm
XL4 Anslutning, varmvatten klämringskoppling 022 mm
XL48 Anslutning, säkerhetsventil klämringskoppling 015 mm
VVS-komponenter
Säkerhetsventil/avtappningsventilFL1
FL6 Vakuumventil ^1
BlandningsventilFQ1
QM5 Luftskruv ^1,2
QM35 Avstängningsventil kallvatter
ElpatronEB1Anslutning, kallvatten klämringskoppling TemperaturbegränsareFQ10
Kopplingsrum med plint, strömställareQQ3
Kopplingsrum, temperaturbegränsareQQ4
Strömställare/arbetsbrytareSF1
TermostatrattSF3
Övrigt
FR2
Anod ^3
Dataskylt (på fotramen bak frontluckan)PF1
Serienummerskylt (på fotramen bak frontluckan)PF3
^1 Endast Compact koppar
^2 Endast Compact rostfri
^3 Endast Compact emailj
^4 Syns inte på bilden
Beteckningar i komponentplacering enligt standard IEC 81346-1 och 81346-2.
RÖRANSLUTNINGAR
ALLMÄNT
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedarens fot är väl tilltagen, vilket möjliggör dold rörinstallation. Rördragning kan ske såväl direkt från golv som genom tak (via urspårning i bakstycket). Även fördelningsrör kan monteras i foten.
ELINKOPPLING

OBS!
Elinstation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter.
Anslut inkommande matning till kopplingplint (X1). Arbets-
Ventilkopplet får inte användas för extern montering, flyttbysytaren/strömställaren som sitter i Compact är en kombiut eller delas. Blandningsventilen (FQ1) inställes på önskaderad arbetsbrytare/strömställare. Den har 3 mm varmvattentemperatur. Vrid blandningsventilens ratt motursbrytavständ och är godkänd att använda som arbetsbrytare.
för ökad varmvattentemperatur. Inställningsområde
40 - 65 °C. Om plaströr eller glödgat kopparrör används invändig stödhylsa monteras. Från säkerhetsventilen ska dragas ett spillrör till lämpligt avlopp. Spillrörets dimensio ska vara minst samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela sin längd och se till att det är frostfritt anordnat. Mynninger spillröret ska vara synlig och inte vara placerad i närhete av elektriska komponenter.
Säkerställ att inkommande vatten är rent. Vid användning av egen brunn kan det vara nödvändigt att komplettera extra vattenlter.
Vid oklarhet kontakta rörinstallatör alternativt se gällande normer.

OBS!
Varmvattenberedaren ska vara helt fylld med vatten innan den får anslutas på elsidan.
Vid. 1-fasinstallation ger varmvattenberedaren 1 kW och vid n pa 2-fasinstallation ger 3 kW. 3-fasinstallation ger 3/6 kW.
TERMOSTAT
För bästa driftförhållande och för att förhindra bakterietillväxt så rekommenderas en inställning på 60°C, önskas annan temperatur ställs den in på termostatratten (SF3) max. ca. 80 °C.

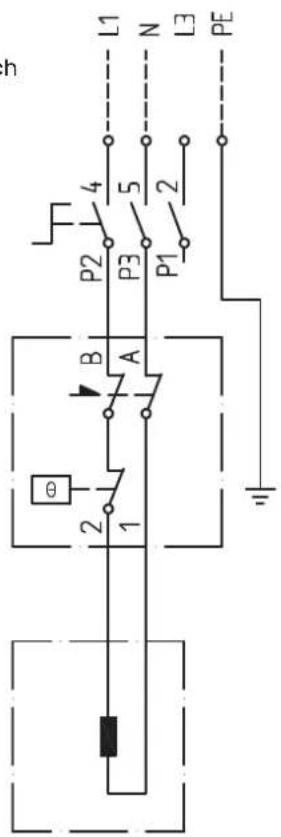

ELSCHEMA
PÄFYLLNING OCH LUFTNING
- Kontrollera att säkerhetsventilen (FL1) är stängd.
- Öppna avstängningsventilen (QM35).
- Öppna en varmvattenkran i huset.
- När vattnet som kommer ur varmvattenkranen inte längre är luftblandat är varmvattenberedaren fylld och kranen kan stängas.

1-fas 1 kW/2-fas 3 kW
$$ \begin{array}{l} 2 3 0 \mathrm{V} \sim 5 0 \mathrm{Hz} \ 1, 0 \mathrm{kW} \end{array} $$
$$ \begin{array}{l} 4 0 0 \mathrm{V} 2 \sim 5 0 \mathrm{Hz} \ 3, 0 \mathrm{kW} \end{array} $$


3-fas 3/6 kW SERVICE
400V 3\~50Hz


SERVICEÅTGÄRDER
Säkerhetsventil
För kontroll av säkerhetsventil se under avsnitt "Tillsyn och skötsel" sidan 6.
Tömning
För tömning av varmvattenberedaren se under avsnitt "Tillsyn och skötsel" sidan 6.

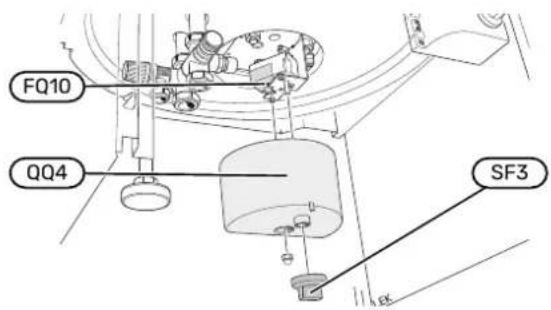

Återställning av temperaturbegränsare

OBS!
Elinstation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter.
Om temperaturbegränsaren (FQ10) löst ut, måste beredaren svalna minst en timme innan den får återställas.
- Avlägsna termostatratten (SF3) och plastlocket över kopplingsrum (QQ4).
- Tryck in knappen på temperaturbegränsaren med ett lätt tryck.

Återmontering av givare för termostat och temperaturbegränsare. Kontrollera att givarna är i botten på dykröret.

Tekniska uppgifter
MÄTT
Alla mått är i millimeter.

Compact 100 - 820 mmHöjd
Compact 150 - 1200 mm
Compact 200 - 1310 mm
Compact 300 - 1710 mm

*Sidoplåtarnas nedre del på Compact 150, 200 och 300 kan vara demonterade
under installationsarbetet, detta underlättar åtkomst även från sidorna. Sidoplä-
tarna kan átermonteras även i trånga utrymmen.
Compact 100 saknar nedre sidoplátar.

TÄNK PÅ!
Inom punktmarkerat område får rördragning inte ske!
261/269/266176/182/180-/140/-
101/79/11782/62/91-/54/-52/-/
| Reshöjd | mm | 1010 | 1300 | 1470 | 1840 | ||||||
| Rekommenderad säkring | A | 10 | |||||||||
| Spänning | 230V - 50Hz, 400V | 2 - 50Hz och 400V | 3 - 50 Hz | ||||||||
| Anodlängd | mm | - | - | 590 | 815 | ||||||
| Kapslingsklass | IP24 | ||||||||||
| Eekt | kW | 1 | 3 | 1 | 3 | 1 | 3 | 6^2 | 1 | 3 | 6 |
| Max tryck | MPa/bar | 1/10 | |||||||||
| Uppvärmningstid (10 °C till 60 °C) ^1 | h | 5,5 | 2,0 | 8,0 | 3,0 | 10 | 3,5 | 2.0^2 | 15,5 | 5,0 | 2,5 |
| ^1Cu/R/E | -/295/-194/-/-136/-38/-378enkapacitet | 549/564/559 | |||||||||
| Ämnen enligt förordning (EG) nr. 1907/2006, artikel | Bly i mässingsdetaljer | ||||
| 33 (Reach) | |||||
| RSK nr Cu | 693 34 44 | - | 693 34 47 | 693 34 49 | 693 34 51 |
| Art nr Cu | 084 010 | - | 084 020 | 084 030 | 084 034 |
| RSK nr R | - | 693 34 52 | 693 34 53 | 693 34 55 | - |
| Art nr R | - | 084 040 | 084 050 | 084 060 | 084 062 |
| RSK nr E | - | - | 693 34 30 | 693 34 31 | 693 34 32 |
| Art nr E | - | - | 084 070 | 084 080 | 084 082 |
^1 Gäller vid inkommande kallvattentemperatur på 10 °C, utgående varmvattentemperatur på 40 °C, ett tappöde på 12 liter per minut samt termostatens inställning 80 °C.
^2 Tillbehör krävs.
ENERGIMÄRKNING
| Deklarerad tapprol | L | L | XL | XL | XL | |
| Eektivitetsklass varmvattenberedning | C | C | C | D | D | |
| Energieektivitet varmvattenberedning, _wh | % | 37,8 | 38,0 | 38,1 | 37,3 | 37,3 |
| Årlig energiförbrukning varmvattenberedning, AEC | kWh | 2708 | 2695 | 4394 | 4491 | 4491 |
| Mängd 40-gradigt varmvatten, V40 | l | 123 | 201 | 267 | 395 | 395 |
| Termostatinställning | °C | 60 | 60 | 60 | 60 | 60 |
| Daglig elförbrukning, Q_elec | kWh | 12,53 | 12,45 | 20,29 | 20,86 | 20,86 |
| Ljudeektnivå LWA | dB | 15 | 15 | 15 | 15 | 15 |
| Tillämpade standarder | EN 50440 | |||||
TILLBEHÖR
Detaljerad information om tillbehören och fullständig tillbehörslista nns på nibe.se.
ANOD, LIKSTRÖM (ENDAST EMALJ)
Art nr 034 208
ELPATRONSATS COMPACT
6 kW
Art nr 018 288
ELPATRONSATS STEATIT -CU COMPACT
2,08 kW
Art nr 418 565
ELPATRONSATS STEATIT -E COMPACT
2,08 kW
Art nr 060 074
