BRUKSANVISNING VPC 500 Nibe

Innehållsförteckning

41 Viktig information
4Säkerhetsinformation
4Allmänt
62 Till användaren
6Säkerhetsventil
6Tömning
6Service
73 Till installatören
7Allmänt
7Transport
7Uppställning
8Komponentplacering och röranslutningar
8Demontering av isolering
9Installation
9Rörinstallation
9 Installationsalternativ
10Påfyllning
10Diagram
114 Tekniska uppgifter
11Mått
12Tekniska data
12Energimärkning
15Kontaktinformation

Viktig information

Säkerhetsinformation

Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman.

Handboken ska lämnas kvar hos kunden.

För senaste version av produktens dokumentation, se nibe.se.

Apparaten får användas av barn över år och av personer med fysisk, sensor eller mental funktionsnedsättning samt av personer som saknar erfarenhet ele kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka me apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Detta är en originalhandbok. Översättnin får inte ske utan godkännande av NIB Med förbehåll för konstruktionsändringar ©NIBE 2024.

		MinMaxSyst
Värmebärare	0,3 MPa(3 bar)	0,05 MPa(0,5 bar)
Tappvatten	0,6 MPa(6 bar)	0,01 MPa(0,1 bar)

SYMBOLER

OBS!

Denna symbol betyder fara för människa eller ma- skin.

TÄNK PÅ!

Vid denna symbol nns viktig information om vad du ska tänka på när du installerar eller servar anläggningen.

MÄRKNING

Förklaring till symboler som kan förekomma på produktens etikett/etiketter.

Allmänt

edvPC är konstruerad och tillverkad enligt god teknisk praxis för att säkerställa en säker användning.

^1 Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.

SERIENUMMER

E.Serienumret hittar du på toppgaveln på produkten.

TÄNK PÅ!

Produktens serienummer (14 siror) behöver du vid service- och supportärenden.

TÄNK PÅ!

Produktens serienummer behöver du vid service- och supportärenden.

ÅTERVINNING

Vatten kan droppa från säkerhetsventilens spillvattenrör. Spillvattenröret ska dras till lämpligt avlopp så att stänk av varmt vat inte kan orsaka skada. Spillvattenröret ska förläggas sluttande i hela sin längd för a undvika CKOR där vatten kan samlas, sam vara frostfritt anordnat. Spillvattenrörets

dimension ska vara minst samma som säkerhetsventilens. Spillvattenröret ska vara synligt och mynningen ska vara öppen inte placerad i närheten av elektriska konponenter.

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.

När produkten är uttjänt får den inte slängas bland tänligt hushållsavfall. Den ska lämnas in till särskilda avfalls- stationer eller till återförsäljare som tillhandahåller denna typ av service.

Eelaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.

LANDSSPECIFIK INFORMATION

Sverige

Mellan privatperson och företaget som sålt VPC gäller konsumentlagen. För fullständiga villkor se www.konsumentverket.se.

Garanti- och försäkringsinformation

Det är ägaren som har huvudansvaret för anläggningen. Mellan NIBE och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar NIBE tre års produktgaran-Om du misstänker att anläggningen på något sätt inte f gerar som den ska anmäler du detta omgående till insta uh-till företaget som sålt produkten. Produktgarantin ersätter late höjd energiförbrukning eller skada som uppkommit p.g.a. tören eller den du köpte produkten av.

yttre omständigheter som t.ex. felaktig installation, vatten-kvalité eller elektriska spänningsvariationer.

INSTALLATIONSKONTROLL

Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften.

√				DatumSigna
Värmebärare (sida 8)
	Avstängningsventil
Varmvatten (sida 8)
	Avstängningsventil
	Blandningsventil
Kallvatten (sida 8)
	Avstängningsventil
	Backventil
	Säkerhetsventil
El (sida 8)
	Temperaturgivare

Till användaren

Säkerhetsventil

Varmvattenslingans externt monterade säkerhetsventil släpper ibland ut vatten efter en varmvattentappning. Detta beror på att kallvattnet som tas in i varmvattenslingan expanderar vid uppvärmning, så att trycket ökar och säkerhetsventilen öppnar.

Säkerhetsventilens funktion ska kontrolleras regelbundet. Gör kontrollen enligt följande:

1. Öppna ventilen.
2. Kontrollera att vatten strömmar genom ventilen.
3. Stäng ventilen.

TIPS!

Säkerhetsventilen levereras inte tillsammans med ackumulatortanken. Kontakta din installatör om du är osäker på hur man kontrollerar ventilen.

Tömning

SLINGA

1. Stäng inkommande kallvatten.
2. Öppna avtappningsanslutningen, eller avtappningsventilen om en sådan är monterad på kallvattenanslutning (XL3).

OBS!

Vattenständ vid avtappningsanslutningen eller avtappningsventilen kan förkomma. Skållningsrisk kan föreligga.

Vid tömning måste luft tillföras ackumulatortanken genom att en varmvattenkran öppnas, eller genom avluftningsventilen om en sådan är monterad.

KÄRL

Tömning av kärlet sker genom avtappning värmebärare (XL10).

För att ackumulatortanken ska bli helt tömd, fordras att en slang alternativt ett rör vars utlopp mynnar under beredarens lägsta nivå monteras på avtappningsanslutningen eller avtappningsventilen. Vid montering där frostrisk nns ska ackumulatortanken tömmas då den ej är i drift. Frysning medför att ackumulatortanken kan sprängas.

Service

Vid behov av service, kontakta installatören. Serienummer (PZ3) och installationsdatum ska alltid uppges.

Endast av NIBE levererade reservdelar får användas.

Till installatören

Allmänt

VPC är en tappslingstank för varmvattenproduktion och konstruerad för att monteras tillsammans med en värme pump.

Varmvattenberedningen sker med ett flöde genom en slinga Med en stor ackumulerad vattenvolym är VPC konstruerad för att anslutas tillsammans med luft/vatten-värmepump eller bergvärmepump. VPC är utrustad med tre dykrör för montering av givare.

Ackumulatortanken består av en stålbehållare som utvändigt är målad med en skyddsfärg. Varmvattenslingan är tillverkad i korrugerad rostfritt stål med en volym på 35 liter. Ackumu-

latortanken är konstruerad och tillverkad för ett maximalt avsäkringstryck av 3 bar och varmvattenslingan för 6 bar.

Högsta tillåtna temperatur är 90 °C.

Isoleringen på VPC består av mineralull och neopor med en tjocklek på 80 mm, detta ger en god värmeisolering. Isoleringen och ytterbeklädnaden av plast är enkelt demonterbar för att förenkla föryttning av ackumulatortanken genom till exempel dörröppningar.

Transport

VPC ska transporteras och förvaras stående och torrt.

Vid inforsling i byggnaden kan VPC dock försiktigt läggas på rygg.

- Ackumulatortanken får endast installeras stående.

- Placera VPC på ett fast underlag inomhus som tål vatten och produktens vikt.

g ^a Använd produktens justerbara fötter för att få en vågrät och stabil uppställning.

Eftersom vatten kommer ifrån VPC ska utrymmet där VPC placeras vara försett med golvbrunn.

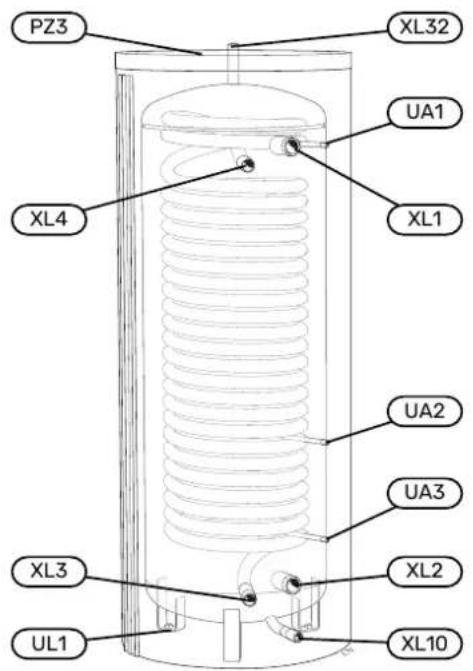

Komponentplacering och röranslutningar

VPC

	BenämningBeteckning
XL1	Anslutning, VP, Fram (G 112 " inv. gänga)
XL2	Anslutning, VP, Retur (G 112 " inv. gänga)
XL3	Anslutning, Kallvatten (G 114 " utv. gänga)
XL4	Anslutning, Varmvatten (G 114 " utv. gänga)
XL10	Anslutning, Avtappning VB (G1" utv. gänga)
XL32	Anslutning, Avluftning (G1" utv. gänga)
	Dykrör för temperaturgivare BT7UA1 (tub 15x2x200)
	Dykrör för temperaturgivare BT6UA2 (tub 15x2x200)
	Dykrör för temperaturgivareUA3 (tub 15x2x200)
	Ställbara fötterUL1
	SerienummerskyltPZ3

1. Lyft av topplocket och ta bort toppisoleringen.
2. Ta bort täckbrickorna.
3. Lossa skruvarna längs skarvskenan.
4. Ta bort isoleringsmanteln.

1. När ackumulatortanken är på plats återmonteras isole- ringen i omvänd ordning.
2. Slutligen monteras täckbrickorna på respektive anslutning.

TÄNK PÅ!

Isoleringen ska monteras i rumstemperatur. Monteras isoleringen under 20°C nns risk att den krymper och kan orsaka monteringsproblem.

Installation

Ackumulatortanken ska installeras stående. De tre föttern är justerbara i höjdled.

Samtliga anslutningar (även anslutningar som inte används ska isoleras för att minimera värmeförlust.

Rörinstallation

Rörinstallation ska utföras enligt gällande regler.

Anslutningarna XL1, XL2, XL10 och XL32 ska tätas med gängtejp eller med platt O-ring.

Värmesystemets avtappningsventil monteras på avtappningsanslutning (XL10).

Avtappningsventil för varmvattenslingan monteras på anslutning (XL3)

Systemet där VPC är installerad ska förses med säkerhet ventilen på högst 6 bar (0,6 MPa) på kallvattensidan och med högst 3 bar (0,3 MPa) på radiatorsidan.

Spillrörets dimension ska vara samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela sin längd och se till att det är frostfritt anordnat väl stagat. Mynningen på spillröret ska vara synlig och in vara placerad i närheten av elektriska komponenter.

Säkerställ att inkommande vatten är rent.

Vid oklarhet kontakta rörinstallatör alternativt se gällande normer.

TÄNK PÅ!

Montera täckbrickorna innan rörinstallationen görs.

Installationsalternativ

OBS!

Detta är principscheman. Verklig anläggning ska projekteras enligt gällande normer.

VPC kan anslutas på era olika sätt varav några visas här.

Mer om alternativen nns på nibe.se.

PTFE SYMBOLNYCKEL

	BetydelseSymbol
	Avluftningsventil
[000]	Backventil
[000]	Säkerhetsventil
[0000]	Temperaturgivare
[000]	Tryckreduceringsventil
	Tappvarmvatten
[AXD6]	Värmepump

INKOPPLING

e Säkerhetsventil ska installeras på kallvattensidan.

Blandningsventil ska finnas om temperaturen kan överstiga 60°C.

Tryckreduceringsventil på 6 bar ska monteras om trycket på inkommande kallvatten är högre än 6 bar.

VPC kan dockas ihop med annan värmekälla, se "Tekniska data" för max värmepumpseekt.

GIVARE

VPC kan kompletteras med upp till tre varmvattengivare. Dessa placeras i dykrör för varmvattengivare (UA1), (UA2) och (UA3).

Använd de givare som medföljer värmepumpen (eller annan värmekälla). I de fall inga givare medföljer beställs dessa från tillverkaren av värmekällan.

Påfyllning

PÄFYLLNING AV VARMVATTENSLINGA

1. Öppna en varmvattenkran i huset.
2. Fyll varmvattenslingan genom kallvattenanslutningen (XL3).
3. När vattnet som kommer ur varmvattenkranen inte längre är luftblandat är varmvattenslingan fylld och kranen kan stängas.

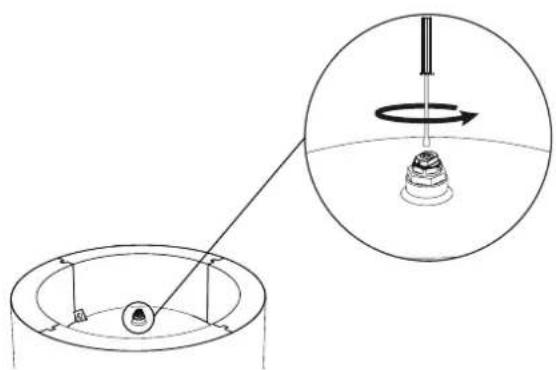

PÄFYLLNING AV KÄRL

Päfyllning av ackumulatortanken sker genom att:

1. Öppna avluftningsventilen på anslutning XL32 toppen på ackumulatortanken.
2. Fyll på kärlet genom avtappningsventilen på anslutning (XL10).
3. När det endast kommer vatten ur avluftningsventilen (till en början kommer luftblandat vatten ut ur ventile kan avluftningsventilen stängas och ackumulatortanken är fylld.

För att uppnå stopptemperaturerna i diagrammen ovan så ska laddmetod "måltemp" väljas i värme-pumpens styrmeny.

VPC 500 / VPC 750

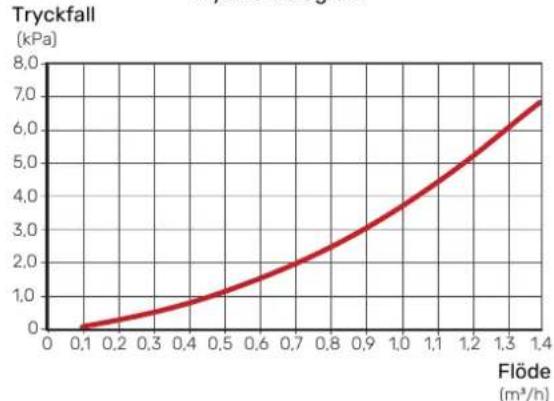

Tryckfallsdiagram

Tekniska uppgifter

Mått
VPC 500

VPC 750

Tekniska data

			VPC 750VPC
1			-CEektivitetsklass
Värmebärarkrets
			3535literVolym slinga
Slingans värmeöverföringsyta	m2	8,5
		3 / 0,3Bar/MPaMax arbetstryck i arbetsryck i arbetsryck i varmvatter
		6 / 0,6Bar/MPaMax arbetstryck i varmvatter
		RostfriKorrosionsskydd
		90°CMax arbetstemperatur
Max värmepumpeekt	kW	40
	literTappvolym 45° Diagram sidan 10
Röranslutningar
Kallvatten	G11⁄4" utv. gånga
Varmvatten	G11⁄4" utv. gånga
Värmepump framledning	G11⁄2" inv. gånga
Värmepump returledning	G11⁄2" inv. gånga
Avtappning värmebärare	G1" utv. gånga
Avluftning	G1" utv. gånga
Mätt och vikt
	mmDiameter θ (Hed isolering)	910
	mmDiameter θ (Hed isolering)	750
	mmHöjd 1 973	2 032
	mmReshöjd 2 002	2 076
	kgNettovikt 134	165
Ämnen enligt förordning (EG) nr. 1907/2006, artikel 33 (Reach)		Bly i mässingsdetaljer
Art. nr		081 066	081 067
RSK nr			683 13 36683

^1 Skala för produktens eektivitetsklass A+ till F.

Energimärkning

Tillverkare		NIBE
Modell		VPC 500	VPC 750
Eektivitetsklass 1		C	-
Värmeförlust	W	91	114
Volym		475I	772

1 Skala för produktens eektivitetsklass A+ till F.

Kontaktinformation

DENMARKCZECH REPUBLICAUSTRIA

För länder som inte nämns i denna lista, kontakta NIBE Sverige eller kontrollera nibe.eu för mer information.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

285 21 Markaryd

[e-mail]

nibe.se

Detta är en publikation från NIBE Energy Systems. Alla produktillustrationer, fakta och data bygger på aktuell information vid tidpunkten för publikationens godkännande.

NIBE Energy Systems reserverar sig för eventuella fakta- eller tryckfel.
