BRUKSANVISNING COMPACT-300 Cu Nibe
Användar- och installatörshandbok SE Varmvattenberedare

20Tekniska uppgifter
Suomeksi
Tärkeää
TURVALLISUUSTIEDOT
Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning.
Detta är en originalhandbok. Översättning får inte ske utan godkännande av NIBE. Med förbehåll för konstruktionsändringar.
©NIBE 2022.
ÅTERVINNING

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfallsstationer eller till återförsäljare som tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.
SYMBOLER

OBS!
Denna symbol betyder fara för människa eller ma- skin.

TÄNK PÅ!
Vid denna symbol nns viktig information om vad du ska tänka på när du installerar, servar eller sköter anläggningen.
MÄRKNING
Förklaring till symboler som kan förekomma på produktens etikett/etiketter.
ALLMÄNT
SERIENUMMER
Serienumret hittar du längst ner till höger innanför frontluckan.

TÄNK PÅ!
Uppge alltid produktens serienummer när du gör en felanmälan.
INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften.
| √ | DatumSigna | |||
| Varmvatten (sida 18) | ||||
| Avstängningsventiler | ||||
| Blandningsventil | ||||
| Kallvatten (sida 18) | ||||
| Avstängningsventiler | ||||
| Backventil | ||||
| Säkerhetsventil | ||||
| El (sida 18) | ||||
| Ansluten matning | ||||
Till användaren
Endast av NIBE levererade reservdelar får användas.
TILLSYN OCH SKÖTSEL
SÄKERHETSVENTIL
Säkerhetsventilen släpper ibland ut lite vatten efter en varmvattentappning. Detta utsläpp orsakas av att det kalla vattnet som tas in i beredaren expanderar, med tryckökning som följd, varvid säkerhetsventilen öppnar.
Säkerhetsventilen ska kontrolleras regelbundet (ca fyra gånger per år) för att förhindra igensättning.
Gör kontrollen enligt följande:
- Öppna ventilen genom att vrida ratten försiktigt moturs.
- Kontrollera att vatten strömmar genom ventilen.
- Stäng ventilen genom att släppa den. Om den inte stängs automatiskt när du släppt den vrider du den lite moturs.
Skulle så inte ske är säkerhetsventilen defekt och måste bytas.
TÖMNING
- Bryt strömmen till varmvattenberedaren.
- Stäng avstängningsventilen (QM35) (vrid medurs).
- Öppna blandningsventillen (FQ1) maximalt (vrid moturs).
- Öppna säkerhetsventilen (FL1) (vrids sakta moturs så att den blir kvar i upplyft läge).

OBS!
Avtappning sker genom säkerhetsventilens spillrör. Se upp för eventuellt vattenständ. Skällningsrisk kan föreligga.
- Ordna lufttillförsel genom att öppna en varmvattenkran. Är detta inte tillräckligt, lossa rörkoppling märkt VV på blandningsventilen.
För snabbare tömning av beredaren, lossa luftskruven (QM5) några varv. En liten mängd vatten kan rinna ut vid skruven.
ÅTGÄRDER VID DRIFTSTÖRNING

OBS!
Einstallation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter.
Om vattnet inte blir varmt, kontrollera att säkringarna i elcentralen är hela. Om ingen säkring är trasig kan orsaken vara att temperaturbegränsaren löst ut på grund av något fel på varmvattenberedaren. När felet avhjälpts kan temperaturbegränsaren återställas.
SERVICE
Vid behov av service, kontakta installatören. Serienummer (PF3) (14 siror) och installationsdatum ska alltid uppges.
Till installatören
ALLMÄNT
Tryckkärlet i Compact R 300 är tillverkad av rostfritt stå Tryckkärlet är konstruerat och tillverkat för ett maximalt avsäkringstryck på 10 bar.
Varmvattenberedaren är isolerat med EPS (miljövänlig cellplast), vilket ger god värmeisolering.
Ytterhöljet består av pulverlackerad stålplåt och bak stycket av galvaniserad stålplåt.
Flänsad rostfri elpatron, mot 0 80 mm anslutningsöppning, medger enkel demontering samt möjliggör invändig inspektion och rengöring av tryckkärlet.
Komplett fabriksmonterad ventilutrustning bestående av blandningsventil, backventil, säkerhets-/avtappningsventil och avstängningsventil.
TRANSPORT
Compact R 300 ska transporteras och förvaras stäende och torrt.
Kontrollera att Compact R 300 inte skadats under transporten.
UPPSTÄLLNING
Varmvattenberedaren får endast installeras stående.
Placera Compact R 300 på ett fast underlag som tål dess tyngd, helst betonggolv eller betongfundament. Använd beredarens justerbara fötter för att få en vägrätt och stabil uppställning.
20-55 mm

Utrymmet där Compact R 300 placeras ska vara frostfritt och försett med golvbrunn.
DEMONTERING AV LUCKOR
FRONTLUCKA

Drag luckan rakt ut.
SIDOPLÅTAR
Sidoplåtarnas nedre del kan vara demonterade under installationsarbetet, detta underlättar åtkomst även från sidorna. Sidoplåtarna kan återmonteras även i trånga utrymmen.
KOMPONENTPLACERING
COMPACT R 300

XL3
022 mm
XL4 Anslutning, varmvatten klämringskoppling 022 mm
XL48 Anslutning, säkerhetsventil klämringskoppling 015 mm
VVS-komponenter
Säkerhetsventil/avtappningsventilFL1
BlandningsventilFQ1
QM5 Luftskruv
QM35 Avstängningsventil kallvatterl
1 Syns inte på bilden
Beteckningar i komponentplacering enligt standard IEC 81346-1 och 81346-2.
ElkomponenterRöranslutningar
ElpatronEB1Anslutning, kallvatten klämringskoppling
TemperaturbegränsareFQ10
Kopplingsrum, temperaturbegränsareQQ4
TermostatrattSF3
Övrigt
Dataskylt (på fotramen bak frontluckan)PF1
Serienummerskylt (på fotramen bak frontluckan)PF3
RÖRANSLUTNINGAR
ALLMÄNT
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedarens fot är väl tilltagen, vilket möjliggör dold rörinstallation. Rördragning kan ske såväl direkt från golv som genom tak (via urspårning i bakstycket). Även fördelningsrör kan monteras i foten.
Ventilkopplet får inte användas för extern montering, flytt ut eller delas. Blandningsventilen (FQ1) inställes på önska varmvattentemperatur. Vrid blandningsventilens ratt moturs för ökad varmvattentemperatur. Inställningsområde 40 - 65 °C. Om plaströr eller glödgat kopparrör används invändig stödhylsa monteras. Från säkerhetsventilen ska dragas ett spillrör till lämpligt avlopp. Spillrörets dimensio ska vara minst samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela sin längd och se till att det är frostfritt anordnat. Mynninger spillröret ska vara synlig och inte vara placerad i närhete av elektriska komponenter.
Säkerställ att inkommande vatten är rent. Vid användning av egen brunn kan det vara nödvändigt att komplettera i extra vattenlter.
Vid oklarhet kontakta rörinstallatör alternativt se gällande normer.
PÄFYLLNING OCH LUFTNING
- Kontrollera att säkerhetsventilen (FL1) är stängd.
- Öppna avstängningsventilen (QM35).
- Öppna en varmvattenkran i huset.
- När vattnet som kommer ur varmvattenkranen inte längre är luftblandat är varmvattenberedaren fylld och kranen kan stängas.

ELINKOPPLING

OBS!
Elinstation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter.
Anslut inkommande matning via allpolig arbetsbrytare.
Varmvattenberedaren ska vara helt fylld med vatten innan den får anslutas på elsidan.
Vid 1-fasinstallation ger varmvattenberedaren 1 kW och vid 2-fasinstallation ger 3 kW. 3-fasinstallation ger 3/6 kW.
TERMOSTAT
För bästa driftförhållande och för att förhindra bakterietillväxt så rekommenderas en inställning på 60°C, önskas annan
Temperatur ställs den in på termostatratten (SF3) max. ca. 180d°C.
ELSCHEMA
1-fas 1 kW/2-fas 3 kW
230V\~50Hz
1,0 kW
400V 2\~50Hz
3,0 kW


3-fas 3/6 kW
Tillbehör krävs
400V 3\~50Hz


SERVICE
SERVICEÅTGÄRDER
Säkerhetsventil
För kontroll av säkerhetsventil se under avsnitt "Tillsyn och skötsel" sidan 15.
Tömning
För tömning av varmvattenberedaren se under avsnitt "Tillsyn och skötsel" sidan 15.
Återställning av temperaturbegränsare

OBS!
Elinstation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter.
Om temperaturbegränsaren (FQ10) löst ut, måste beredaren svalna minst en timme innan den får återställas.

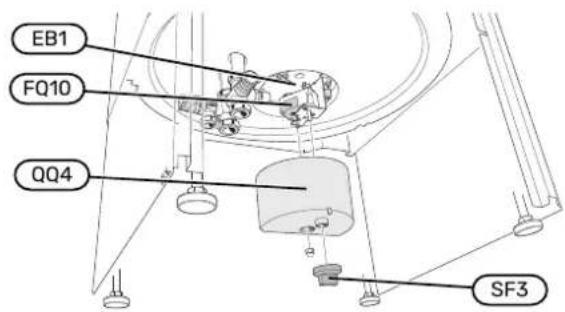

- Avlägsna termostatratten (SF3) och plastlocket över kopplingsrum (QQ4).
- Tryck in knappen på temperaturbegränsaren med ett lätt tryck.

Återmontering av givare för termostat och temperaturbegränsare. Kontrollera att givarna är i botten på dykröret.

Tekniska uppgifter
MÄTT
Alla mått är i millimeter.


Höjd
Compact R 300 - 1710 mm
* Sidoplatarnas nedre dei kan vara demonterade under installationsarbetet, detta underiät tar åtkomst även från sidorna. Sidoplatarna kan återmonteras även i tränga utrymmen.

TÄNK PÄI
Inom punktmarkerat område får rördragning inte skel
TEKNISKA DATA
| Modell | 300 | |||
| Volym | liter | 269 | ||
| Nettovikt | kg | 79 | ||
| Reshöjd | mm | 1840 | ||
| Korrosionsskydd | Rostfri | |||
| Max tryck | MPa/bar | 1,0/10,0 | ||
| Kapslingsklass | IP24 | |||
| Spänning | 230V - 50Hz, 400V 2 - 50Hz och 400V 3 - 50 Hz | |||
| Rekommenderad säkring | A | 6 1-fas | 10 2-fas | 10 3-fas |
| Effekt | kW | 12 | 3 | 6.03 |
| Uppvärmningstid (10 °C till 60 °C) 1 | h | 15.52 | 5,0 | 2.53 |
| Värmeinnehält vid 80 °C | kW/h | 21,8 | ||
| Varmvattenkapacitet 1 | liter | 564 | ||
| Ämnen enligt förordning (EG) nr. 190 7/2006, artikel 33 (Reach) | Bly i mässingsdetaljer | |||
| Art nr | 084 063 | |||
1 Gäller videninkommande kahvattentemperatur på 10°C. utgående varmvattentemperatur på 40°C, ett tappföde på 12 literpar minutsamt temostatens inståning 80 °C.
2 Ej standardutförende.
1 Tillbehörkrávs (6 kW).
ENERGIMÄRKNING
| Töverkare | NIBE | ||
| Nedel | ERS7-R 300 FI | ERS7-R 300 FI (MW) | |
| Deklarerad tapprofit1 | XL | XL | |
| Effektivitätsklass varmvattenberedning2 | D | D | |
| Energieffektivitet varmvattenberedning, nvh | % | 37,3 | 37,3 |
| Årlig energiförbrukning varmvattenberedning, AEC | kl/h | 4491 | 4491 |
| Mängd 40-gradigt varmvattan, V40 | I | 395 | 395 |
| Termostatinstälning | °C | 60 | 60 |
| Deglig efförbrukning, Gsec | kl/h | 20.86 | 20.86 |
| Lydeffektivå Lss | dB | 15 | 15 |
| Titämpade standarder | EN 50440 | ||
