BRUKSANVISNING RITN643X ROSENLEW

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

SÄKERHET FÖR BARN OCH PERSONER MED FUNKTIONSNEDSÄTTNING

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vara i närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar kan bli heta under användning
• Om apparaten har ett barnlås, måste detta aktiveras.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

ALLMÄN SÄKERHET

- WARNING: Produkten och åtkomliga delar blir mycket varma under användning. Var försiktig så att du undviker att vidröra värmeelementen.

• WARNING: Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Försök ALDRIG att släcka en eld med vatten, utan stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• WARNING: Produkten får inte tillföras via en extern kopplingsanordning, såsom timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• WARNING: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste ständigt övervakas.
• WARNING: Brandfara: Förvara inte saker på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Använd inte produkten innan den installeras i den inbyggda strukturen.
• Använd inte ångrengörare vid rengöring av produkten.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.
• Om keramik-/glasytan är sprucken, stäng av produkten och dra ur elsladden. Om produkten är ansluten till elnätet direkt med kopplingsboxen, ta bort säkringen för att koppla från produkten från strömförsörjningen. I båda fallen, kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.
• WARNING: Använd endast hållskydd som designats av tillverkaren av produkten eller som anges av tillverkaren i bruksanvisningen som lämplig, eller hållskydd som medföljer. Olyckor kan inträffa om fel skydd används.

SÄKERHETSINSTRUKTIONER

INSTALLATION

WARNING! Endast en behörig person får installera den här produkten.

WARNING! Risk för personskador och skador på produkten föreligger.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Minsta avständ till andra produkter ska beaktas.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:
• Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.
• Ha ett avständ på minst 2 cm mellan produktens botten och sådant som finns förvarat i lådan.
• Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

ELEKTRISK ANSLUTNING

WARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att ett skydd mot elektriska stötar är installerat.
• Dragavlasta kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

ANVÄNDNING

VARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, etiketter och skyddsfilm (i förekommande fall) före första användningstillfället.
• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lita inte på kastrullvarnaren.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• Det kan stänka när du lägger livsmedel i het olja.

WARNING! Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.

- Redan använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.

- Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

WARNING! Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaset / glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

UNDERHÅLL OCH RENGÖRING

- Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

INSTALLATION

WARNING! Se säkerhetsavsnitten.

FÖRE INSTALLATIONEN

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

INBYGGNADSHÄLLAR

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

NÄTKABEL

• Hällen är försedd med en nätkabel.

• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår en temperatur av 90 °C eller högre. Kontakta din lokala servicestation.

• Stäng av produkten och låt den kallna före rengöring.

• Koppla från produkten från elnätet före underhåll.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

SERVICE

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

AVFALLSHANTERING

WARNING! Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten kasseras korrekt.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

MONTERING

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hållen används.

PRODUKTBESKRIVNING

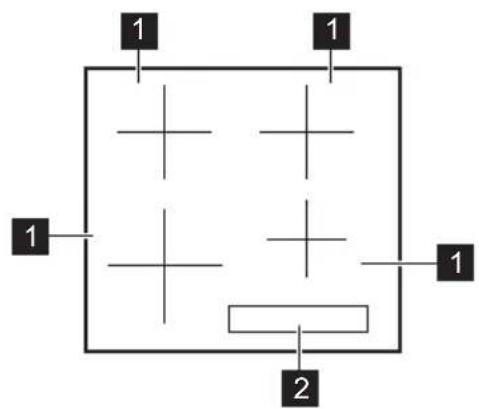

BESKRIVNING AV HÄLLEN

1 Induktionskokzon
2 Kontrollpanel

BESKRIVNING AV KONTROLLPANELEN

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	➊	PÅ/AV (ON/OFF) För att aktivera och avaktivera hällen.
2		Hob ^2 Hood För att aktivera och inaktivera manuellt läge för funktionen.
3		Lås / Barnsäkerhetslås För att låsa/låsa upp kontrollpanelen.
4	- Värmelägesdisplay För att visa det inställda värmeläget.
5	- Timerindikatorer för kokzonerna		För att visa för vilken kokzon tiden är inställd.
6	- Timerdisplay För att visa tiden i minuter.
7		- För att välja kokzon.
8	+/-	- För att öka eller minska tiden.
9	+/-	- För inställning av värmeläge.
10		PowerBoost För att aktivera funktionen.

VISNINGAR AV VÄRMEINSTÄLLNING

Display Beskrivning
0	Kokzonen är avstängd.
1 - 9	Kokzonen är på.
A	Automatisk uppvärmning är på.
P	PowerBoost är på.
E + siffra	Ett fel har uppstått.
≡ / 7 ☐	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhåll- ning / restvärme.
L	Lås / Barnsäkerhetslås är på.
F	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.
-	Automatisk avstängning är på.

OPTIHEAT CONTROL (3-STEGS RESTVÄRMEINDIKATOR)

WARNING! ☐ / ☐ Risk för brännskador från restvärme.

Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande.

DAGLIG ANVÄNDNING

WARNING! Se säkerhetsavsnitten.

AKTIVERA OCH AVAKTIVERA

Tryck på ⓣ1 sekund för att sätta på eller stänga av hällen.

AUTOMATISK AVSTÄNGNING

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.
• du inte ställer in värmeläge efter hällen har satts på.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. Symbolen tänds och kokzonen stängs av automatiskt efter 2 minuter.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds ⚡ och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter
u, 1 - 2	6 timmar
3 - 4 5 timmar
5 4 timmar
6 - 9 1,5 timme

Indikatorlamporna kan också visas för de närliggande kokzonerna även om du inte använder dem.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten.

Glaskeramiken värms upp av restvärmen hos kokkärlet.

VÄRMELÄGE

Tryck på för att öka värmeläget. Användning för att minska värmeläget. Tryck på och samtidigt för att inaktivera kokzonen.

ANVÄNDA KOKZONERNA

Ställ kokkärlet på korset / fyrkanten som är markerad på kokytan. Täck korset/fyrkanten helt. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten. Du kan använda ett stort kokkärl på två kokzoner samtidigt.

AUTOMATISK UPPVÄRMNING

Du kan uppnå önskat värmeläge snabbare om du aktiverar den här funktionen. Funktionen ställer in högsta värmeläget under en viss tid och sänker sedan till rätt värmeläge.

För att aktivera funktionen måste kokzonen vara kall.

För att aktivera funktionen för en kokzon:

tryck på (tänds). Tryck omedelbart på (tänds). Tryck omedelbart på tills rätt värmeläge tänds. Efter 3 sekunder tänds

För att avaktivera funktionen: tryck på.

POWERBOOST

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk data".

För att aktivera funktionen för en kokzon: tryck på tänds.

För att avaktivera funktionen: tryck på eller —.

TIMER

Nedräkningstimer

Du kan använda den här funktionen för att ställa in hur länge kokzonen ska vara igång vid enbart detta tillagningstillfälle.

Ställ först in värmeinställningen för kokzonen, ställ därefter in funktionen.

Ställa in kokzonen: tryck på upprepade gånger tills indikatorn för önskad kokzon tänds.

För att aktivera eller ändra tiden: tryck på +

eller för timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka långsammare räknas tiden ned.

För att se återstående tid: välj kokzonen med

①. Kokzonens indikator börjar blinka snabbt. På displayen visas den återstående tiden.

För att avaktivera funktionen: Välj kokzonen

med och tryck på . Återstående till räknar ned till 00. Kokzonens kontrollampa släcks.

När tiden gått ut ljuder en signal och 00 blinkar. Kokzonen avaktiveras.

För att stänga av ljudet: tryck på Äggklocka

Du kan använda den här funktionen som

Äggklocka när hällen är på och kokzonerna inte används. Displayen visar värmeläget

Aktivera funktionen: tryck på ⚠Tryck på +

eller på timern för att ställa in tiden. När tiden gått ut ljuder en signal och 00 blinkar.

För att stänga av ljudet: tryck på ⏻.

För att avaktivera funktionen: tryck på och

därefter på . Den kvarvarande tiden räknas ner till 00

Denna funktion påverkar inte ugnens funktioner i övrigt.

LÅS

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på 📋. tänds i 4 sekunder. Timern förblir på.

För att avaktivera funktionen: tryck på Föregående värmeläge aktiveras.

När du avaktiverar hällen stängs även denna funktion av.

BARNSÄKERHETSLÅS

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med ①

Ställ inte in något värmeläge. Tryck på i 4 sekunder. tänds. Inaktivera hällen med.

För att avaktivera funktionen: aktivera hällen med 1 Ställ inte in något värmeläge. Tryck på i 4 sekunder. 2 tands. Inaktivera hällen med . 1

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med ①.

tänds. Tryck på 14 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med aktiveras funktionen igen.

EFFEKTREGLERING

- Kokzonerna är grupperade enligt plats och nummer på faserna i hällen. Se bilden.

- Varje fas har en maximal elektricitetsbelastning på 3700 W.

- Funktionen delar strömmen mellan de kokzoner som är anslutna till samma fas.

- Funktionen aktiveras när den totala elektricitetsbelastningen på kokzonerna som anslutits till en fas har överskridit 3700 W.

- Funktionen minskar strömmen till de andra kokzonerna som är anslutna till samma fas.

- Värmeinställningsdisplayen för de reducerade zonerna växlar mellan den valda värmeinställningen och den reducerade värmeinställningen. Efter en tid stannar värmeinställningsdisplayen för de reducerade zonerna på den reducerade värmeinställningen.

Det är en avancerad automatisk funktion som kopplar hällen till en speciell köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt.

Fjärrsystemet är för de flesta köksfläktar är inaktiverade från början. Aktivera det innan du använder funktionen. Läs köksfläktens bruksanvisning för mer information.

Använda funktionen automatiskt

Om funktionen ska användas automatiskt ställer du in det automatiska läget på H1 – H6. Hällen är ursprungligen inställd på H5.Fläkten reagerar när hällen aktiveras. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter.

Automatiska lägen

	Automatiskt Ijus	Kokning1)	Stekning2)
Läge H0	Av Av Av
Läge H1	På Av Av
Läge H23)	På Fläkt-	hastig-het 1	Fläkt-hastig-het 1
Läge H3	På Av Fläkt-		hastig-het 1
Läge H4	På Fläkt-	hastig-het 1	Fläkt-hastig-het 1

	Automatiskt ljus	Kokning1)	Stekning2)
Läge H5	På Fläkt-	hastig-het 1	Fläkt-hastig-het 2
Läge H6	På Fläkt-	hastig-het 2	Fläkt-hastig-het 3

1) Hällen känner av kokningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.
2) Hällen känner av stekningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.
3) I det här läget aktiveras fläkten och lampan, och går inte efter temperaturen.

Ändra det automatiska läget

1. Stänga av produkten.
2. Tryck på ⓑ sekunder. Displayen tänds och släcks.
3. Tryck på 8 sekunder.
4. Tryck på några gånger tills tänds.
5. Tryck på på timern för att välja ett automatiskt läge.

Inaktivera funktionens automatiska läge om du vill använda köksfläkten direkt på fläktpanelen.

När du är klar med matlagningen och stänger av hällen kan köksfläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

Styra fläkthastigheten manuellt

Du kan även styra funktionen manuellt. Det gör du genom att trycka på när hällen är igång. Då inaktiveras automatiskt styrning av funktionen och du kan ändra fläkthastigheten manuellt. När du trycker på ökar du fläkthastigheten med ett. När du när en intensiv nivå och trycker på igen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på.

Aktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen.

Du kan ställa in hällen på att aktivera belysningen automatiskt när du slår på hällen. Detta gör du

RÅD OCH TIPS

genom att ställa in det automatiska läget på H1 – H6.

Belysningen i köksfläkten släcks två minuter efter att hållen stängts av.

WARNING! Se säkerhetsavsnitten.

KOKKÄRL

För induktionskokzoner genereras värme mycket snabbt i kokkärlet av ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl

Kokkärlsmaterial

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• en magnet fastnar på kokkärlets botten.

Kokkärlens botten skall vara så tjock och så plan som möjligt. Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

Kokkärlets mått

Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

Hur effektiv kokzonen är beror på kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.

Se avsnittet "Tekniska data".

LJUD UNDER ANVÄNDNING

Om du hör:

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: du använder en hög effektnivå.
• klickande: elektrisk omkoppling sker.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

EXEMPEL PÅ OLIKA TYPER AV TILLAGNING

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast avsedda som vägledning.

Värmeinställning	Använd för: Tid (min) Tips
- 1	Varmhållning av tillagad mat. efter	behov	Lägg på locket på kastrullen.
1 - 2 Hollandaisesås, smältning av:smör, choklad, gelatin.		5 - 25 Rör om med jämna mellanrum.
1 - 2 Stanning:	fluffiga omeletter, ägg-stanning.	10 -40	Tillaga med lock.
2 - 3 Småkoka	ris och mjölkrätter, vär-ma färdiglagade rätter.	25 -50	Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Ångkoka	grönsaker, fisk, kött. 20 -	45	Tillsätt några matskedar vätska.
4 - 5 Kokning av potatis.	20 -	60	Använd max. 1⁄4 liter vatten till 750 g potatis.
4 - 5 Tillaga större	mängder mat, stuv-ningar och soppor.	60 -150	Upp till 3 l vätska plus ingredienser.
6 - 7 Lätt stekning:	schnitzel, cordon bleu av kalv, kotletter, kroketter, korv, lever, redd sås, ägg, pann-kakor, munkar.	efter behov	Vänd efter halva tiden.
7 - 8 Kraftig stekning, potatiskroketter, biff, fransyska.		5 - 15 Vänd efter halva tiden.
9 Koka vatten,	koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
	Koka stora mängder vatten. PowerBoost aktiveras.

RÅD OCH TIPS FÖR HOB²HOOD

När hällen används med funktionen:

• Skydda fläktpanelen mot direkt solljus.
• Rikta inte halogenlampor mot fläktpanelen.
• Täck inte över hällens kontrollpanel.
• Avbryt inte signalen mellan hällen och fläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläkten på bilden är bara ett exempel.

Andra fjärrstyrda produkter kan blockera signalen. Använd inga andra apparater nära hällen när Hob ^2 Hood är igång.

Köksfläktar som fungerar med Hob²Hoodfunktionen

Se vår konsumentwebbplats för att se hela sortimentet med köksfläktar som fungerar med den här funktionen.

WARNING! Se säkerhetsavsnitten.

ALLMÄN INFORMATION

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan har ingen inverkan på hur hällen fungerar.
• Använd ett särskilt rengöringsmedel för hällens yta.
• Använd en speciell skrapa för glaset.

kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen svalnat tillräckligt:
  kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.

- Ta bort missfärgning på blank metall:

använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

RENGÖRING AV HÄLLEN

- Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars

FELSÖKNING

WARNING! Se säkerhetsavsnitten.

VAD GÖR JAG OM...

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda hällen.	Hällen är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att hällen är korrekt ansluten till strömförsörjningen.Se kopplingsschemat.
Säkringen har gått. Kontrollera	om säkringen är or-	saken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in värmeläget	för 10 sekunder.	Sätt på hällen igen och ställ in värmeläget för mindre än 10 sekunder.
Du har tryckt på 2 eller flera	touch-kontroller samtidigt.	Tryck bara på en touch-kontroll.
Det finns vatten eller fettstänk	på kontrollpanelen.	Rengör kontrollpanelen.
En ljudsignal ljuder och hällen stängs av.En ljudsignal ljuder när hällen slår ifrån.	Du har ställt något på en eller flera touch-kontroller.	Ta bort föremålet från touch-kontrollerna.
Hällen stängs av. Du satte något	på touch-kontrollen1	Ta bort föremålet från touch-kontrollen.
Restvärmeindikatorn tänds inte.	Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig.	Kontakta en auktoriserad serviceverkstad om kokzonen varit på tillräckligt länge för att vara varm.
Hob^2Hood fungerar inte. Du kan	täcka över kontrollpanelen.	Avlägsna föremålet från kontrollpanelen.
Du använder en väldigt hög	kastrull som blockerar signalen.	Ta en mindre kastrull, byt kok-zon eller styr fläkten manuellt.
Automatisk uppvärmning fun-gerar inte.	Zonen är het. Låt zonen bli tillräckligt sval.
Det högsta värmeläget är in-	ställt.	Det högsta värmeläget har samma effekt som funktionen.
Värmeläget ändras mellan två nivåer.	Effektreglering är på. Se "Daglig användning".
Touch-kontrollerna blir varma. Kokkärlet är för stort eller står för nära kontrollerna.	Placera stora kokkärl på de bakre zonerna om möjligt.
L tänds.	Barnsäkerhetslås eller Lås är på.	Se "Daglig användning".
F tänds.	Det står inget kokkärl på zonen.	Ställ ett kokkärl på zonen.
Kokkärlet täcker inte korset/	fyrkanten.	Täck korset/fyrkanten helt.
Kokkärlet passar inte. Använd ett lämpligt kokkärl. Se		"Råd och tips".
Diametern på kokkärlets botten	är för liten för zonen.	Använd kokkärl med rätt mått. Se avsnittet "Tekniska data".
E och en siffra tänds.	Det har uppstått ett fel på häl- len.	Stäng av hällen och sätt på den igen efter 30 sekunder. Om visas igen ska du dra ur elkontakten. Sätt i elkontak- ten igen efter 30 sekunder. Kontakta auktoriserat service- center om problemet fortsätter.
Ett konstant pip-ljud hörs. Fel på elanslutningen. Dra ur elkontakten.		Tala med en behörig elektriker som kon- trollerar installationen.

OM DU INTE FINNER EN LÖSNING...

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på typskylten. Meddela även

den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hällen) och felmeddelande som visas. Kontrollera att du har hanterat hällen på korrekt sätt. Annars kommer besök från

servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden.

Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

TEKNISKA DATA

TYPSKYLT

Modell RITN643X PNC 949 492 457 00

Typ 61 B4A 00 AA 220 - 240 V / 400 V 2N 50 - 60 Hz

Induktion 7.35 kW Tillverkad i Rumänien

Serienr 7.35 kW

ROSENLEW

SPECIFIKATION FÖR KOKZONERNA

Kokzon	Nominell effekt (max värmeläge) [W]	PowerBoost [W]	PowerBoost maximal varaktighet [min]	Kokkärlets diameter [mm]
Vänster fram 2300	3700 10 125 - 210
Vänster bak 1800	-- 145 - 180
Höger fram 1400	2500 4 125 - 145
Höger bak 1800	-- 145 - 180

Kokzonernas effekt kan skilja sig en aning från uppgifterna i tabellen. Den ändras efter kokkärlets material och mått.

För optimalt matlagningsresultat använd inte kokkärl större än diametern i tabellen.

ENERGIEFFEKTIVITET

PRODUKTINFORMATION ENLIGT EU 66/2014 ENDAST GILTIG FÖR EU:S MARKNAD

Modellbeskrivning RITN643X
Typ av häll	Häll för inbyggnad
Antal kokzoner	4
Uppvärmningsteknik	Induktion
Diameter på runda kokzoner (∅)	Vänster framVänster bakHöger framHöger bak	21,0 cm18,0 cm14,5 cm18,0 cm
Energiförbrukning per kokzon (EC electric cooking)	Vänster framVänster bakHöger framHöger bak	188,9 Wh/kg176,9 Wh/kg183,4 Wh/kg178,8 Wh/kg
Energiförbrukning för hällen (EC electric hob)	182,0 Wh/kg

EN 60350-2 - Elektriska matlagningsapparater - Del 2: Hällar – Metoder för mätning av prestanda

ENERGIBESPARING

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

- Värm bara upp den mängd vatten du behöver.

MILJÖSKYDD

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
