BRUKSANVISNING RKL605 ROSENLEW

Säkerhetsinformation	19
Säkerhetsföreskrifter	20
Produktbeskrivning	22
Innan maskinen används första gången	23
Häll – daglig användning	24
Häll – råd och tips	24
Häll – underhåll och rengöring	25

Ugn – daglig användning	25
Ugn - använda tillbehören	26
Ugn – råd och tips	26
Ugn – underhåll och rengöring	31
Om maskinen inte fungerar	33
Installation	34
Miljöskydd	35

Med reservation för ändringar.

Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

⚠ Varning Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, såvida de inte har tillsyn av någon person som är ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Allmän säkerhet

• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.
• Oövervakad matlagning på en häll med fett eller olja kan vara farligt och kan leda till brand.
• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Var försiktig när du rör vid förvaringslådan. Den kan bli mycket het.
• För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen fort från sidoväggarna. Sätt i ugnsstegarna i omvänd ordning.

Säkerhetsföreskrifter

Installation

Varning Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Dra aldrig produkten i handtaget.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Placera inte produkten på en sockel.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

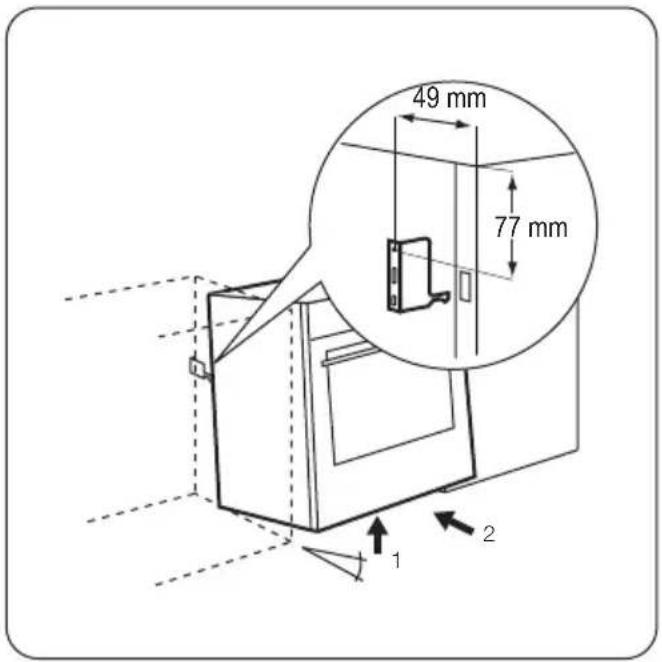

Varning Se till att montera ett stabiliseringsmedel för att förhindra att produkten tippar. Se kapitlet om stabilisering.

Elektrisk anslutning

Varning Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Låt inte nätkablar komma i kontakt med produktens lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

Använd

Varning Risk för skador, brännskador eller elstötar föreligger.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.
• Produkten blir varm när den är igång. Vidrör inte värmeelementen. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.

Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.

Använd inte produkten med våta händer eller när den är i kontakt med vatten.

Tyng inte ner luckan när den är öppen.

Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

Produktens lucka ska alltid vara stängd när produkten är igång.

Lägg inte bestick eller kastrullock på kokzonerna. De blir heta.

Stäng av kokzonen efter användning.

Använd inte produkten som arbets- eller avlastningsyta.

Varning Det finns risk för eldsvåda eller explosion.

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.
• Försök inte släcka eld med vatten. Koppla från produkten och täck över flamman med ett lock eller en brandfilt.

Varning Risk för skador på produkten föreligger.

• För att förhindra skada eller missfärgning på emaljen: – Sätt inte eldfasta formar eller andra föremål direkt på produktens botten. – Lägg inte aluminiumfolie direkt på produktens botten. – ställ inte hett vatten direkt i den heta produkten. – låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar. – var försiktig när du tar bort eller monterar tillbehör.

- Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.

- Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.

- Placera inga heta kokkärl på kontrollpanelen.

- Låt inte kokkärl torrkoka.

- Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

- Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

- Lägg inte aluminiumfolie på produkten.

- Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

Skötsel och rengöring

Varning Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att yt-materialet försämras.
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts rengöringsmedel.

Inre belysning

• Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

Varning Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

Service

- Kontakta Service för att reparera apparaten. Vi rekommenderar att du endast använder originaldelar som reservdelar.

Avfallshantering

Varning Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Produktbeskrivning

Allmän översikt

1 Kontrollpanel 2 Strömindikator 3 Vred för ugnsfunktionerna 4 Vred för ugnstemperaturen 5 Temperaturvisning 6 Vred för hällen 7 Grill 8 Ugnslampa 9 Värmeelement 10 Ugnsstege 11 Nivåer

Beskrivning av hällen

1 Kokzon 1000 W 2 Ångutlopp 3 Kokzon 1500 W 4 Kokzon 1500 W 5 Kokzon 2000 W

Tillbehör

• Galler För kokkärl, kakformar, stekar.

- Platt bakplåt

För kakor och småkakor.

• Långpanna För bakning och stekning eller som uppsamlingsfat för fett. - Förvaringslåda Förvaringslådan finns under ugnsutrymmet.

Innan maskinen används första gången

Varning Se säkerhetskapitlena.

Första rengöring

• Ta bort alla delar från produkten. - Rengör ugnen innan du använder den första gången Viktigt Se kapitlet "Underhåll och rengöring".

Förvärmning

1. Ställ in funktionen 📋 och maxtemperatur.
2. Kör ugnen tom i 45 minuter.
3. Ställ in funktionen ☐ och maxtemperatur.
4. Kör ugnen tom i 15 minuter.

Detta är till för att bränna av eventuella rester från ugnsytan. Tillbehören kan bli hetare än vid normal användning. Under denna period kan ugnen avge en viss lukt och rök. Detta är normalt. Kontrollera att luftflödet är tillräckligt.

Luckspärr

Luckspärren är som standard aktiverad.

Öppna och stänga luckan

För att öppna luckan förs låset åt höger.

Stäng luckan utan att trycka in lucklåset.

Avaktivera luckspärren

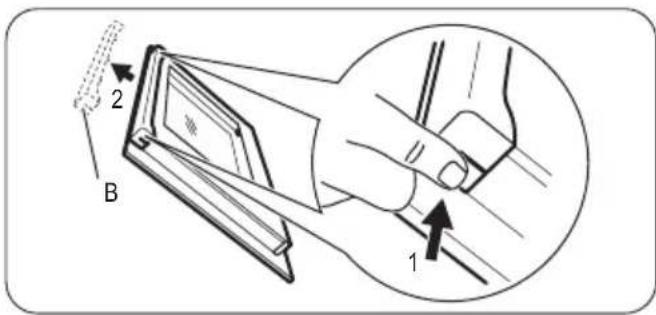

1. Tryck på lucktätningen (B) på varje sida. Tätningen släpper.
2. Dra upp lucktätningen och ta bort den.

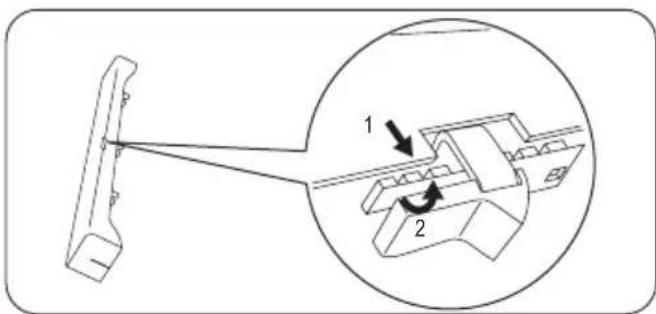

1. Lossa spaken (1), flytta den åt höger (2) och sätt tillbaka den.

1. Håll i lucktätningen (B) i varje sida och sätt den på luckans innerkant. Sätt lucktätningen i luckans övre kant.

Gör enligt ovanstående anvisningar igen och flytta tillbaka lucklåset åt vänster.

Viktigt: Avstängning av produkten inaktiverar inte luckspärren.

Häll – daglig användning

Varning: Se säkerhetskapitlena.

Värmelägen

Kontrollvred Funktion
0 Av-läge
1-6	Värmelägen(1 = lägst, 6 = högst)

1. Vrid kontrollvredet till önskat värmeläge.
2. Vrid kontrollvredet till "0" för att avsluta tillagningen.

Häll – råd och tips

Varning: Se säkerhetsavsnitten.

Kokkärl

- Kokkärlets botten ska vara så tjock och plan som möjligt.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på värmeplattan innan du sätter på den.

Snabbplatta

En röd punkt i mitten av plattan visar att det är en snabbplatta. En snabbplatta värms upp snabbare än vanliga plattor.

Den röda punkten är målad på ytan och kan gå bort med tiden. Detta har dock inte någon effekt på produktens funktion.

Snabbplattan kan ryka och osa när du använder den första gången. Röken och lukten försvinner efter ett tag.

• Stäng av värmeplattan innan tillagningen är klar för att utnyttja restvärmen.
• Botten på pannor och kokkärl måste vara lika stor som värmeplattan.

Exempel på olika typer av tillagning

Värme-inställning:	Använd för:
1 Varmhållning
2 Lätt sjudning
3 Sjudning
4 Stekning/bryning

Värme-inställning:	Använd för:
5 Uppkokning
6 Uppkokning/snabbstekning/fritering

Häll – underhåll och rengöring

Varning: Se säkerhetsavsnitten.

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Viktigt Risk för brännskador på grund av restvärme! Låt produkten kallna.

Repor eller mörka fläckar påverkar inte produktens funktion.

Borttagning av smuts:

1. Använd ett fint skurpulver eller en skursvamp för att ta bort smutsen.
2. Rengör produkten med en duk och lite rengöringsmedel.
3. Värm upp värmeplattorna till en låg temperatur och låt dem torka.
4. För underhåll av värmeplattorna, gnid in lite symaskinsolja då och då och polera sedan med ett hushållspapper. Viktigt Använd ett lämpligt rengöringsmedel för rostfritt stål för att rengöra hållens kanter av rostfritt stål.

Värmeplattornas kanter av rostfritt stål kan missfärgas något på grund av värmen.

Ugn – daglig användning

Varning Se säkerhetsavsnitten.

Kylfläkt

När ugnen är påslagen startar kylfläkten automatiskt. Om du stänger av produkten fortsätter kylfläkten att gå tills produkten svalnat.

Aktivera och avaktivera produkten

1. Vrid vredet för ugnsfunktioner till en ugnsfunktion.

Ugnsfunktioner

Strömindikatorn tänds när produkten är igång.

1. Vrid temperaturvredet till en temperatur. Temperaturindikatorn tänds medan temperaturen i produkten ökar.
2. Avaktivera produkten genom att vrida vredet för ugnsfunktioner och temperaturvredet till av-läget.

Ugnsfunktion Tillämpning

AV-läge Produkten är avstängd.

Ugnslampa För att tända ugnsutrymmet.

Över/Undervärme Särskilt lämplig för tillagning av större mängder mat.

Ugnsfunktion Tillämpning
	Övre värmeelement	Värmen kommer endast från det övre värmeelementet. För att slutföra tillagningen av maträtter.
	Undre värmeelement	Värmen kommer endast från det undre värmeelementet. För bakning av ka-kor med knapriga eller skorpartade bottnar.
	Grill	För grillning av en liten mängd tunna livsmedel i mitten av gallret. För rost-ning av bröd.
	Max Grill	Elementet för maxgrill är påkopplat. För grillning av tunna livsmedel i stora mängder. För rostning av bröd.

Ugn - använda tillbehören

Varning Se säkerhetsavsnitten.

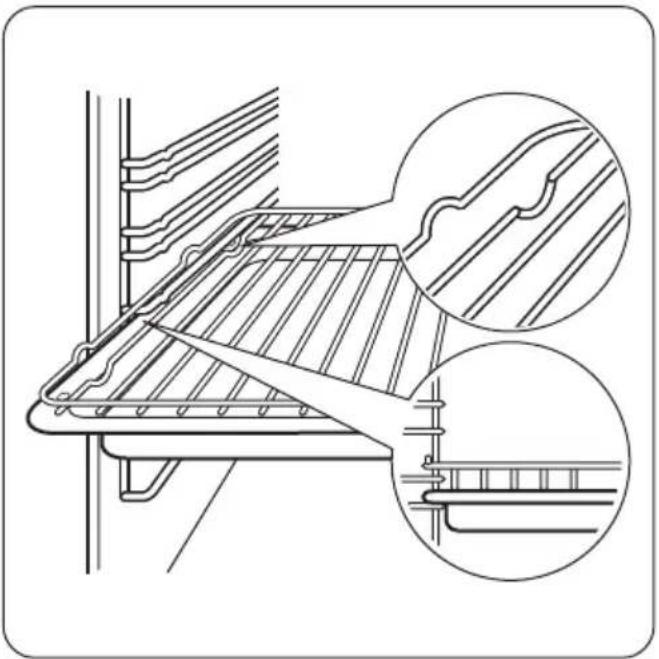

Sätta in ugnstillbehören

Skjut in tillbehören med den dubbla sidan bakåt så att de lutar mot ugnens botten. Skjut in tillbehören mellan styrskenorna på en av ugnens nivåer.

Långpannan och gallret har dubbla sidokanter. Dessa kanter och formen på styrskenorna utgör tillbehörens tippskydd.

Sätta in ugnsgaller och långpanna samtidigt

Lägg ugnsgallret på långpannan. Skjut in långpannan mellan styrskenorna på en av ugnens nivåer.

Ugn – råd och tips

Varning: Se säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

Försiktighet: Använd en djup långpanna för mycket fuktiga kakor. Fruktjuicer kan orsaka permanenta fläckar på emaljen.

Bakning

Allmänna anvisningar

• Din nya ugn kan ha andra bak-/stekegenskaper än din gamla. Anpassa dina vanliga inställningar (temperatur, koktider) och placering av plåtar och galler till värdena i tabellerna.
• Med längre bakningstider kan ugnen stängas av ca 10 minuter innan bakningstiden är slut, för att använda restvärmen.

När du använder frysta livsmedel kan plåtarna i ugnen slå sig. När plåtarna kallnar igen återtar de sin normala form.

Användning av baktabellerna

• Vi rekommenderar att använda den lägre temperaturen den första gången.
• Om du inte kan hitta inställningarna för ett speciellt recept, leta efter ett recept som är nästan likadant.
• Bakningstiden kan förlängas med 10–15 minuter, om du bakar kakor på mer än en nivå.
• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.

Tips för bakning

Bakresultat Möjlig orsak Lösning
Kakan är inte tillräckligt gräddad på undersidan	Fel ugnsnivå Ställ plåten på en lägre nivå
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För hög ugnstemperatur Sänk temperaturen
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För kort gräddningstid Förläng gräddningstidenÖka inte temperaturen för att minska grädd-ningstiden
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För mycket vätska i degen Använd mindre vätska. Kontrollera mixningsti-den. Speciellt om du använder en matberedare
Kakan är för torr	För låg ugnstemperatur	Ställ in en högre temperatur
Kakan är för torr	För lång gräddningstid	Ställ in en kortare gräddningstid
Kakan blir inte jämnt gräd-dad	För hög temperatur och för kort gräddningstid	Minska temperaturen och förläng gräddningsti-den
Kakan blir inte jämnt gräd-dad	Degen inte jämnt fördelad Fördela degen jämnt på plåten
Kakan gräddas inte med den inställda tiden	För låg temperatur Höj temperaturen något

• Använd värmebeständiga ugnsformar (läs tillverkarens bruksanvisning).
• Stora stekar kan stekas direkt i den djupa långpannan eller på gallret över den djupa långpannan (om det används).
• Stek magert kött i en stekgryta med lock. Det gör att köttet blir saftigare.
• Alla typer av kött som ska ha en stekyta kan stekas i en stekgryta utan lock.

Nötkött

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Rostbiff 1)	2-3 125 80-120
Rumpstek - bryning	2-3 225 totalt 10
Rumpstek - stekning	2-3 160 50-60
Rostbiff 1-3 180 90-120

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en köttermometer ska den tas bort före grillning.

Kalv

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Oxfilé1)	2-3 180 60-70

Lamm

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Lägg/bog/revben 2 180 80-100

Gris

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Fläskstek 1)	3 200 60-70
Fläskkarré 1)	3 200 60
Grishals 2-3 180 90-120
Skinka 1-2 160 60-100

Fågel

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Kyckling, i bitar 2-3 200 55-65
Anka1)	2-3 160 55-65
Anka lågtempererad1)	2-3 130 totalt ca 5 timmar
Stekt kalkon, fylld 1-2 160 50-60
Kalkonbröst	2-3	200	70-80
Typ av mat	Galler	Temperatur °C	Tid i minuter
Fisk, kokning 2-3 160-170			1)
Fisk, stekning 2-3 180-200			1)
Köttfärslimpa 2-3 175-200 45-60
Danska köttbullar 3-4 175-200 30-45
Leverpåté 2-3 180-200 50-60
Gratänger 2-3 180-200 50-60
Potatisgratäng 3-4 200 55-65
Lasagne, hemlagad 2-3 200 50-60
Lasagne, frusen 3-4 175-200			30-45 2)
Pastagratäng 2-3 180-200 30-40
Pizza, hembakade	2-3	220-230	15-25
Fryst pizza	2-3 220-230		15-25 2)
Pommes frites, frusna	3-4 225-250		20-30 2)
Tårtor, hembakade - förbakning, bullar	3-4 190-210 15-25
Tårtor, hembakade - dekorering	3-4 190-210 20-30
Tårtor, frusna	3-4 200-225		20-30 2)

1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar. 2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min, blir tillagningstiden ungefär 30+10 = 40 min.

Grillning

Använd alltid grillfunktionen med maximal temperaturinställning.

Viktigt: Grilla alltid med stängd ugnslucka.

Förvärm alltid den tomma ugnen med grillfunktionerna i 5 minuter.

• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.
• Placera alltid plåten som ska fånga upp fettet på den första ugnsnivån.

- Grilla endast tunna bitar av kött eller fisk. Grillområdet är inställt i mitten av nivån.

Livsmedelstyper för grillning	Galler	Temperatur °C	Tid i min. / Sida 1	Tid i min. / Sida 2
Fläskkotletter 3-4 250 7-9 4-6
Lammkotletter 3-4 250 7-10 5-6
Kyckling, i bitar 3-4 250 20-25 15-20
Korv 3-4 250 3-4 1-2
Revben, förtillagade i 20 min.	3-4	250	15-20	15-20
Fisk, skivor av torsk eller lax	3-4	250	10	5
Rostat bröd	3-4	250	2-3	-

Ugn – underhåll och rengöring

Varning: Se säkerhetsavsnitten.

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugnsutrymmet efter varje användning. Därigenom är det lättare att ta bort smuts och den bränner inte fast.
• Ta bort svår smuts med ett speciellt ugnsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.
• Om du har nonstick-tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsmodeller i rostfritt stål eller aluminium:

Rengör ugnsluckan endast med en våt svamp.

Torka luckan med en mjuk trasa.

Använd aldrig stålull, syror eller skarpa produkter eftersom de kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Ugnsstegar

Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.

Borttagning av ugnsstegarna

① Ta tag i den främre delen av skenan och dra ut den från ugnssidan.

② Ta tag i den bakre delen av skenan och dra ut den från ugnssidan och ta bort den.

Sätta i ugnsstegar

Sätt i ugnsstegarna i omvänd ordning.

Ugnsstegarnas avrundade ändar ska peka framåt.

Försiktighet: Se till att den längre fixeringsdelen är framtill. De två fixeringsdelarnas ändar måste bakåt. Felaktig installation kan skada emaljen.

Ugnstak

Du kan fälla ned värmeelementet i ugnstaket så är det lättare att göra rent.

Fälla ned värmeelementet

1. Ta bort ugnstegarna.
2. Håll i värmeelementet med två händer framtill.
3. Dra det mot fjädertrycket och ut längs ugnsstegarna på båda sidorna.
4. Värmeelementet fälls ned. Ugnstaket kan nu rengöras.

Sätta tillbaka värmeelementet

1. Sätt tillbaka värmeelementet i omvänd ordning. Viktigt Sätt tillbaka värmeelementet på rätt sätt på de två sidorna ovanför ugnsstegen på ugnens innervägg.
2. Sätt in ugnsstegarna.

Ta bort luckan för att göra rengöringen enklare.

Varning Se till att glaspanelerna har svalnat innan du rengör glasluckan. Det finns risk att glaset går sönder. Varning När luckans glaspaneler skadas eller repas blir glaset skört och kan gå sönder. För att förhindra detta måste du byta ut dem. Kontakta ditt lokala servicecenter för ytterligare information.

1. Öppna luckan helt. 2. Flytta glidstycket tills du hör ett klickande ljud.

1. Stäng luckan tills glid-stycket blockerar den.
2. Avlägsna luckan.

Luckan tas bort genom att du drar den utåt först på ena sidan och sedan på andra sidan.

Sätt tillbaka ugnsluckan när rengöringen är klar. Gör detta genom att följa anvisningarna i omvänd ordning. Kontrollera att du hör klickljudet när du sätter tillbaka luckan. Det kan vara nödvändigt att ta i ordentligt.

Ugnslucka och luckglas

Glaset i luckan på din produkt kan skilja sig från den typ och form du ser på bilderna. Antalet glas kan skilja sig.

Borttagning och rengöring av luckglasen

1. Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset. Dra lucklisten framåt för att ta bort den.

1. Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur skenorna.

Rengör luckglasen.

För att sätta tillbaka glasen utför du stegen i omvänd ordning. Sätt i det mindre glaset först och sedan det större.

Ugnslampa

Varning Risk för elektrisk stöt!

Innan du byter ugnslampa:

• Stäng av ugnen.
• Lossa säkringen i säkringsskåpet eller slå från strömbrytaren.

Lägg en duk på ugnsbotten för att skydda ugnslampan och skyddsglaset.

Byte av ugnslampan

1. Lampglaset hittar du längst bak i utrymmet.

Om maskinen inte fungerar

Varning: Se säkerhetsavsnitten.

Ta bort lampglaset genom att vrida det moturs.

1. Rengör lampglaset.
2. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.

Viktigt: Använd samma typ av ugnslampa.

1. Sätt tillbaka lampglaset.

Ta bort förvaringslådan

För enklare rengöring kan förvaringslådan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så långt som möjligt.
2. Lyft förvaringslådan en aning så att den kan lyftas snett uppåt ur styrtapparna.

Sätta tillbaka förvaringslådan

För att sätta tillbaka luckan utför du stegen i omvänd ordning.

Varning! Förvaringslådan kan bli het när ugnen används. Av det här skälet ska lättantändliga föremål, som t.ex. rengöringsmaterial, plastpåsar, grytvantar, papper, rengöringsmedel osv., inte förvaras däri.

Problem Möjlig orsak Lösning
Produkten fungerar inte Säkringen i säkringsskåpet har löst ut	Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnen värms inte upp Ugnen är inte på Sätt på ugnen
Ugnen värms inte upp Nödvändiga inställningar är inte gjorda	Kontrollera inställningarna
Ugnslampan fungerar inte	Glödlampan är trasig	Byt ut ugnslampan
Ånga och kondens avsätts på ma- ten och i ugsutrymmet	Maten har fått stå kvar för länge i ugnen	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillag-ningen är klar

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten.

Typskylten sitter på ugnsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Installation

Varning! Se säkerhetsavsnitten.

Tekniska data

Mått
Höjd 850 - 939 mm
Bredd 596 mm
Djup 600 mm
Ugnskapacitet 79 L

Tippskydd

Försiktighet Du måste installera tippskyddet. Om du inte installerar det kan produkten tippa över.

Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

1. Ställ in rätt höjd och plats för produkten innan du fäster tippskyddet.
2. Installera tippskyddet 77 mm nedanför produktens ovansida, och med 49 mm avstånd från produktens vänstra sida till det runda hålet på konsolen (se fig.).

Kontrollera att du placerar tippskyddet på rätt höjd.

Skruva fast det i stabilt material eller använd lämplig förstärkning (vägg).

1. Du hittar hålet till vänster på produktens baksida (se fig.). Kontrollera att tippskyddet passar i hålet. Lyft produktens framsida (1) och sätt den i mitten av utrymmet mellan skåpen (2). Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet för att centrera produkten. Säkerställ att ytan bakom produkten är jämn.

Försiktighet Mer information om hur produkten ska installeras finns i ett separat

installationshäfte.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras

som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och återanvändbart Plastdelar är märkta med internationella förkortningar som t.ex. PE, PS. Kassera materialet i lämplig container på en återvinningsstation.
