KÄYTTÖOHJE RITN643X ROSENLEW

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

LASTEN JA TAITAMATTOMIEN HENKILÖIDEN TURVALLISUUS

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
• Laite on pidettävä 3-8-vuotiaiden lasten ja erittäin vakavasti liikuntarajoitteisten henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
• Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.
• Älä anna lasten leikkiä laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen kosketettavissa olevat osat voivat kuumentua käytön aikana.
• Jos laitteessa on lapsilukko, se tulee kytkeä päälle.
• Lapset eivät saa puhdistaa laitetta tai suorittaa laitteeseen käyttäjän huoltotoimenpiteitä.

YLEISET TURVALLISUUSOHJEET

- VAROITUS: Laite ja näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.

- VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

• Älä KOSKAAN yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.
• HUOMAUTUS: Laitteeseen ei saa liittää ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittää virtapiiriin, jonka sähkölaitos säännöllisin väliajoin kytkee päälle/pois päältä.
• HUOMAUTUS: Ruoan kypsymistä tulee valvoa. Lyhytaikaista ruoan kypsymistä on valvottava jatkuvasti.
• VAROITUS: Tulipalon vaara: Älä säilytä mitään keittotason päällä.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotasolle, koska ne voivat kuumentua.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Laitteen puhdistuksessa ei saa käyttää painepesuria.
• Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus pois päältä vääntimellä.
• Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta ja irrota pistoke pistorasiasta. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota joka tapauksessa yhteys valtuutettuun huoltoliikkeeseen.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
• VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

TURVALLISUUSOHJEET

ASENNUS

VAROITUS! Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

VAROITUS! Virheellinen käyttö voi aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

• Tiivistä pinnat tiivistaineella estääksesi kosteuden aiheuttaman turpoamisen.

• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Kunkin laitteen alaosassa on jäähdytyspuhaltimet.
• Jos laite asennetaan laatikon yläpuolelle:
  – Älä säilytä laatikossa pieniä kappaleita tai paperiarkkeja, jotka voivat päästä laitteeseen. Muutoin ne voivat vahingoittaa jäähdytyspuhaltimia tai heikentää jäähdytysjärjestelmän tehoa.
• Varmista, että laitteen alaosan ja laatikossa säilytettävien esineiden välinen etäisyys on vähintään 2 cm.
• Poista laitteen alla olevaan kaappiin mahdollisesti asennetut erotuslevyt.

SÄHKÖLIITÄNNÄT

VAROITUS! Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Ennen toimenpiteiden suorittamista tulee varmistaa, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Käytä oikeaa virtajohtoa.
• Varo, ettei virtajohto takerru kiinni mihinkään.
• Varmista, että iskusuojaus on asennettu.
• Käytä kaapelissa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen lähellä oleviin pistorasioihin.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos olemassa) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

KÄYTTÖ

VAROITUS! Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot (jos olemassa) ennen käyttöönottoa.
• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke keittoalue aina off-asentoon käytön jälkeen.
• Älä luota keittoastian tunnistimeen.
• Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne voivat kuumentua.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä käytä laitetta työtasona tai säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi sähköverkosta. Täten vältetään sähköiskut.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Öljy voi roiskua, kun asetat ruoka-aineksia kuumaan öljyyn.

VAROITUS! Tulipalo- ja räjähdysvaara.

• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.

- Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

VAROITUS! Laite voi muutoin vaurioitua.

• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
• Älä anna keittoastioiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä aseta alumiinifoliota laitteen päälle.
• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa lasi- tai keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.
• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esimerkiksi huoneen lämmittämiseen.

HOITO JA PUHDISTUS

- Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.

ASENNUS

VAROITUS! Lue turvallisuutta koskevat luvut.

ENNEN ASENTAMISTA

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero ....

KALUSTEESEEN SIJOITETTAVAT KEITTOTASOT

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

LIITÄNTÄJOHTO

• Keittotason mukana toimitetaan liitäntäjohto.

• Käytä vaurioituneen virtajohdon vaihtamiseksi virtajohtotyyppiä: H05V2V2-F joka kestää vähintään 90 °C lämpötilan. Ota yhteys valtuutettuun huoltoliikkeeseen.

• Kytke laite pois toiminnasta ja anna sen jäähtyä ennen puhdistusta.

• Kytke laite irti sähköverkosta ennen huoltotoimenpiteiden aloittamista.
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan mietoja pesuaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

HUOLTOPALVELU

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun.
• Käytä vain alkuperäisiä varaosia.

HÄVITTÄMINEN

VAROITUS! Henkilövahinko- tai tukehtumisvaara.

• Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.

ASENNUS

Jos laite on asennettu laatikon yläpuolelle, laatikossa olevat esineet voivat lämmetä ruoanlaiton aikana keittotason ilmanvaihdon seurauksena.

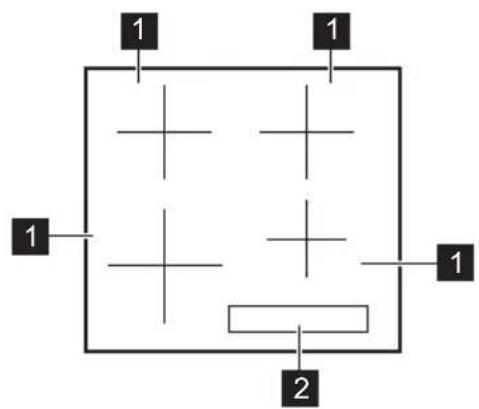

TUOTEKUVAUS

KEITTOALUEET

1 Induktiokeittoalue
2 Käyttöpaneeli

KÄYTTÖPANEELIN PAINIKKEET

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Koske-tuspaini-ke	Toiminto Kuvaus
1	➊	PÄÄLLE / POIS Keittotason kytkeminen päälle ja pois päältä.
2		Hob 2 Hood Toiminnon manuaalisen tilan kytkeminen päälle ja pois päältä.
3		Lukitus / Uunin lapsilukko Käyttöpaneelin lukitseminen/lukituksen poistami-nen.
4	- Tehotason näyttö Tehotason näyttäminen.
5	- Keittoalueiden ajastimen il-maisimet		Aika-asetusta koskevan keittoalueen osoittami-nen.
6	- Ajastimen näyttö Ajan osoittaminen minuutteina.
7		- Keittoalueen valitseminen.
8	+/-	- Ajan lisääminen tai vähentäminen.
9	+/-	- Tehotason säätäminen.
10		PowerBoost Toiminnon kytkeminen toimintaan.

TEHOTASOJEN NÄYTÖT

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 9	Keittoalue on toiminnassa.
A	Automaattinen kuumennus on kytketty päälle.
P	PowerBoost on kytketty päälle.
E + numero	Toimintahäiriö.
≡ / ☑ ☐	OptiHeat Control (3-vaiheinen jälkilämmön merkkivalo): edelleen toiminnassa / lämpimänä pito / jälkilämpö.
L	Lukitus / Uunin lapsilukko on kytketty päälle.
F	Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.
-	Automaattinen virrankatkaisu on kytketty päälle.

OPTIHEAT CONTROL (3-VAIHEINEN JÄLKILÄMMÖN MERKKIVALO)

VAROITUS! ☐ /☐ Palovammojen vaara on olemassa jälkilämmön vuoksi.

Merkkivalot ilmoittavat käytössä olevien keittoalueiden jälkilämmön tason. Vierellä olevien

PÄIVITTÄINEN KÄYTTÖ

VAROITUS! Lue turvallisuutta koskevat luvut.

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta sekunnin ajan.

AUTOMAATTINEN VIRRANKATKAISU

Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.
• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.
• Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy automaattisesti pois toiminnasta 2 minuutin kuluttua.
• Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso	Keittotason pois kyt-keytymisaika
u, 1 - 2	6 tuntia
3 - 4 5 tuntia

keittoalueiden merkkivalot voivat myös syttyä, vaikka ne eivät olisi käytössä.

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Keittoastian lämpö kuumentaa keraamisen pinnan.

Tehotaso	Keittotason pois kyt-keytymisaika
5 4 tuntia
6 - 9 1,5 tunti

TEHOTASO

Tehotasoa nostetaan koskettamalla painiketta Tehotasoa lasketaan koskettamalla painiketta Keittoalue kytketään pois toiminnasta koskettamalla samanaikaisesti painikkeita ja.

KEITTOALUEIDEN KÄYTTÄMINEN

Aseta keittoastia keittoalueen rastin/neliön päälle. Peitä rasti/neliö kokonaan. Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon. Voit käyttää suuria keittoastioita kahdella keittoalueella samanaikaisesti.

AUTOMAATTINEN KUUMENNUS

Jos tämä toiminto kytketään toimintaan, haluttu tehotaso voidaan saavuttaa nopeammin. Toiminto asettaa korkeimman tehotason joksikin aikaa, ja laskee tehotason sen jälkeen oikeaan asetukseen.

Toiminnon toimintaan kytkeminen edellyttää, että keittoalue on kylmä.

Kytke toiminto toimintaan keittoalueeseen:

kosketa 📄 (syttyy). Kosketa heti painiketta + (syttyy). Kosketa heti -painiketta, kunnes oikea tehotaso tulee näkyviin. Kolmen sekunnin kuluttua syttyy

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta.

POWERBOOST

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Lue ohjeet kohdasta "Tekniset tiedot".

Kytke toiminto toimintaan keittoalueeseen:

kosketa syttyy.

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta ☐ tai —

AJASTIN

Ajanlaskenta-automatiikka

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan asettamiseen yhtä käyttökertaa varten. Aseta ensin keittoalueen tehotaso ja sen jälkeen toiminto.

Keittoalueen asettaminen: kosketa painiketta toistuvasti, kunnes vaaditun keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan tai ajan

muuttaminen: kosketa ajastimen tai - painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkkumaan hitaasti, ajan laskenta on käynnissä.

Jäljellä olevan ajan tarkistaminen: aseta

keittoalue painikkeella ⚠ Keittoalueen merkkivalo alkaa vilkkumaan nopeasti. Jäljellä oleva aika näkyy näytössä.

Toiminnon kytkeminen pois toiminnasta:

aseta keittoalue painikkeella ja kosketa

painiketta .Jäljellä oleva aika laskee takaisin arvoon 00. Keittoalueen merkkivalo sammuu.

Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.

Äänimerkin deaktivoiminen: kosketa painiketta

Hälytinajastin

Voit käyttää tätä toimintoa Hälytinajastin- toimintona keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta. Tehotason näytössä näkyy

Toiminnon kytkeminen toimintaan: kosketa painiketta ⚠. Aseta aika koskettamalla ajastimen painiketta tai . Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Äänimerkin deaktivoiminen: kosketa painiketta

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta ja sen jälkeen painiketta. — Jäljellä oleva aika laskee takaisin arvoon 00.

Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

LUKITUS

Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan: kosketa painiketta syttyy neljän sekunnin ajaksi.Ajastin toimii edelleen.

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta Edellinen tehotaso kytkeytyy päälle.

Kun sammutat keittotason, myös tämä toiminto sammuu.

UUNIN LAPSILUKKO

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella Ⓘ. Älä valitse tehotasoa. Kosketa painiketta 📋 neljän sekunnin ajan. 📋 syttyy. Kytke keittotaso pois toiminnasta painikkeella Ⓘ

Toiminnon kytkeminen pois toiminnasta:

kytke keittotaso toimintaan painikkeella ①. Älä valitse tehotasoa. Kosketa painiketta neljän sekunnin ajan. syttyy. Kytke keittotaso pois toiminnasta painikkeella ①

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella

①. syttyy. Kosketa painiketta neljän sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella, toiminto on edelleen kytkettynä.

TEHONHALLINTA

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Katso kuva.
• Kunkin vaiheen maksimisähkökuormitus on 3700 W.
• Toiminto jakaa virran samaan vaiheeseen kytkettyihin keittoalueisiin.
• Toiminto kytkeytyy toimintaan, kun yksivaiheeseen kytkettyjen keittoalueiden kokonaissähkökuormitus on yli 3700 W.
• Toiminto laskee samaan vaiheeseen kytkettyjen keittoalueiden tehoa.
• Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu valitun tehotason ja alhaisemman tehotason välillä. Jonkin ajan kuluttua alhaisempi tehotaso jää näkymään alhaisemman tehon omaavien alueiden tehotasonäyttöön.

Kyseessä on pitkälle kehittynyt automaattitoiminto, joka yhdistää keittotason erityiseen liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin viestin. Puhaltimen nopeus säätyy automaattisesti tilasetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Puhallinta voidaan säätää myös keittotasosta manuaalisesti.

Useimmissa liesituulettimissa kaukosäätöjärjestelmä on oletuksena pois päältä. Kytke se päälle ennen toiminnon käyttämistä. Lisätietoa on saatavilla liesituulettimen käyttöohjeista.

Toiminnon käyttäminen automaattisesti

Voit käyttää toimintoa automaattisesti asettamalla automaattisen tilan H1 – H6. Keittotason oletusasetus on H5.Liesituuletin reagoi aina keittotasoa käyttäessä. Keittotaso tunnistaa keittoastian lämpötilan automaattisesti ja säätää puhaltimen nopeuden.

Automaattitilat

	Automaattinen valo	Keittämi-nen1)	Paistami-nen2)
Tila H0 Poispäältä		Poispäältä	Poispäältä
Tila H1 Päällä Pois		päältä	Poispäältä
TilaH23)	Päällä Pu-halti-men no-peus 1		Puhaltimen no-peus 1
Tila H3 Päällä Pois		päältä	Puhaltimen no-peus 1
Tila H4 Päällä Puhalti-		men no-peus 1	Puhaltimen no-peus 1
Tila H5 Päällä Puhalti-		men no-peus 1	Puhaltimen no-peus 2
Tila H6 Päällä Puhalti-		men no-peus 2	Puhaltimen no-peus 3

1) Keittotaso tunnistaa keittämisen ja säätää puhal- timen nopeuden automaattitilan mukaisesti.
2) Keittotaso tunnistaa paistamisen ja säätää puhal- timen nopeuden automaattitilan mukaisesti.
3) Kyseinen tila kytkee puhaltimen ja valon päälle, se ei ole lämpötilariippuvainen.

Automaattitilan muuttaminen

1. Kytke laite pois päältä.
2. Kosketa painiketta kolmen sekunnin ajan. Näyttö syttyy ja sammuu.
3. Kosketa painiketta ko men sekunnin ajan.
4. Kosketa painiketta mutaman kerran, kunnes syttyy.
5. Kosketa ajastimen painiketta automaattitilan valitsemiseksi.

Kun haluat säätää liesituuletinta suoraan liesituulettimen paneelista, kytke toiminnon automaattitila pois päältä.

Kun lopetat ruoanlaiton ja kytket keittotason pois päältä, liesituulettimen puhallin voi toimia jonkin aikaa tämän jälkeen. Tämän jälkeen järjestelmä kytkee puhaltimen pois päältä automaattisesti, puhallinta ei voida kytketä vahingossa päälle seuraavan 30 sekunnin aikana.

Puhaltimen nopeuden manuaalinen säätäminen

Toimintoa voidaan käyttää myös manuaalisesti. Kosketa tällöin painiketta 📄 keittotason ollessa toiminnassa. Toiminnon automaattitila kytkeytyy tällöin pois päältä ja voit säätää puhaltimen nopeutta manuaalisesti. Painiketta 📄 painaessa lisäät puhaltimen nopeutta yhdellä. Kun saavutat tehotason ja painat painiketta 📄 udelleen,

VIHJEITÄ JA NEUVOJA

VAROITUS! Lue turvallisuutta koskevat luvut.

KEITTOASTIAT

Induktiokeittoalueilla voimakas sähkömagneettinen kenttä luo keittoastian lämmön erittäin nopeasti.

Käytä induktiokeittoalueille soveltuvia keittoastioita.

Keittoastian materiaali

• sopivat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan oikealla merkinnällä).
• sopimattomat: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• vesi kiehuu hyvin nopeasti korkeimmalla tehotasolla.
• magneetti tartuu astian pohjaan.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen. Varmista, että keittoastioiden pohjat ovat puhtaita ja kuivia ennen niiden asettamista keittotasolle.

Keittoastian mitat

puhaltimen nopeudeksi säätyy 0 ja liesituulettimen puhallin kytkeytyy pois päältä. Voit kytkeä puhaltimen uudelleen päälle nopeudella 1 koskettamalla 📄.

Voit kytkeä toiminnon automaattitilan päälle kytkemällä keittotason pois päältä ja uudelleen päälle.

Valon sytyttäminen

Voit asettaa keittotason sytyttämään valon automaattisesti aina keittotason päälle kytkemisen yhteydessä. Aseta tällöin automaattinen tila H1 – H6.

Liesituulettimen valo kytkeytyy pois päältä kahden minuutin kuluttua keittotason pois päältä kytkemisen jälkeen.

Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon.

Keittoalueen tehokkuus riippuu keittoastian halkaisijasta. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.

Katso "Tekniset tiedot".

KÄYTÖN AIKANA KUULUVAT ÄÄNET

Jos kuulet:

• Halkeilevaa ääntä: keittoastia on valmistettu useasta materiaalista (monikerroksinen rakenne).
• Vihellysääntä: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.
• Napsahdusääniä: sähköpiirien kytkeytyminen.
• Sihinää, surinaa: puhallin on toiminnassa.
  Nämä äänet ovat normaaleja, eivätkä ne tarkoita, että laitteessa olisi jokin vika.

ESIMERKKEJÄ KEITTOTOIMINNOISTA

Keittoalueen tehotason ja virrankulutuksen riippuvuussuhde ei ole lineaarinen. Virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukossa annetut tiedot ovat ainoastaan suuntaa-antavia.

Tehotaso Käyttökohde: Aika (min) Vinkkejä
- 1	Valmiiden ruokien lämpimänäpito. tar-peen mu-kaan	Aseta keittoastian päälle kansi.
1 - 2 Hollandaise-kastike, voin, suklaan ja liivatteen sulattaminen.	5 - 25	Sekoita aika ajoin.
1 - 2 Kiinteyttäminen: munakkaat, pais-tetut kananmunat.	10 - 40	Valmista kannen alla.
2 - 3 Riisin ja maitoruokien haudutus, valmisruokien kuumentaminen.	25 - 50	Lisää vähintään kaksinkertainen määrä nestettä riisin suhteen, se-koita maitoruokia kypsennyksen puolivälissä.
3 - 4 Höyrytetyt vihannekset, kala, liha. 20 -	45	Lisää nestettä muutama ruokalu-sikallinen.
4 - 5 Höyryssä kypsennetyt perunat. 20 -	60	Käytä korkeintaan 1⁄4 litraa vettä/750 g perunoita.
4 - 5 Suurten ruokamäärien kypsentä-minen, pataruoat ja keitot.	60 - 150	Enintään 3 litraa nestettä + val-mistusaineet.
6 - 7 Leikkeiden, vasikanlihan, cordon bleun, kotlettien, pyöryköiden, makkaroiden, maksan, kastike-pohjan, kananmunien, ohukaisten ja munkkien paistaminen.	tar-peen mu-kaan	Käännä kypsennyksen puolivälis-sä.
7 - 8 Voimakas paistaminen: sipulipe-runat, ulkofilee, pihvit.	5 - 15	Käännä kypsennyksen puolivälis-sä.
9 Veden keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, patapaisti),ranskalaisten friteeraus.
	Suuren vesimäärän keittäminen. PowerBoost on päällä.

NEUVOJA JA VINKKEJÄ HOB²HOOD

Kun käytät keittotasoa toiminnolla:

• Suojaa liesituulettimen paneeli suoralta auringonvalolta.
• Älä kohdista halogeenivaloa liesituulettimen paneeliin.
• Älä peitä keittotason käyttöpaneelia.
• Älä keskeytä keittotason ja liesituulettimen välistä signaalia (esim. kädellä, keittoastian kahvalla tai korkealla kattilalla). Katso kuva.

Kuvan liesituuletin on annettu ainoastaan viitteeksi.

Muut kaukosäädettävät laitteet voivat estää signaalin. Älä käytä kyseisiä laitteita keittotason lähellä Hob ² Hoodtoiminnon ollessa päällä.

Hob ² Hood-toiminnolla varustetut liesituulettimet

Katso tätä toimintoa käyttävien liesituulettimien täydellinen valikoima kuluttajille suunnatulta verkkosivustoltamme.

HOITO JA PUHDISTUS

VAROITUS! Lue turvallisuutta koskevat luvut.

YLEISTÄ

• Puhdista keittotaso jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat läiskät eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipintaan tarkoitettua kaavinta.

KEITTOTASON PUHDISTAMINEN

- Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka.

VIANMÄÄRITYS

VAROITUS! Lue turvallisuutta koskevat luvut.

KÄYTTÖHÄIRIÖT

Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso ei kytkeydy toimin-taan eikä sitä voida käyttää.	Keittotasoa ei ole kytketty säh-köverkkoon tai se on liitetty sähköverkkoon virheellisesti.	Tarkista, onko keittotaso kyt-ketty oikein sähköverkkoon.Katso kytkentäkaavio.

Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso pehmeällä kuivalla liinalla puhdistuksen jälkeen.
• Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

Ongelma Mahdollinen syy Korjaustoimenpide
Sulake on palanut. Tarkista, onko toimintahäiriön		syynä sulake. Jos sulake pala aina uudelleen, käänny sähkö-alan ammattilaisen puoleen.
Et aseta tehotasoa 10 sekun-	nin kuluessa.	Kytke keittotaso uudelleen toi-mintaan ja aseta tehotaso 10sekunnin kuluessa.
Kosketit 2 tai sitä useampaa	kosketuspainiketta samanaikai-sesti.	Kosketa vain yhtä kosketuspai-niketta.
Käyttöpaneelilla on vettä tai	rasvaroiskeita.	Pyyhi käyttöpaneeli puhtaaksi.
Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnas-ta.Äänimerkki kuuluu, kun keitto-taso on kytketty pois toimin-nasta.	Yksi tai useampi kosketuspaini-ke on peitetty.	Poista esineet kosketuspainik-keiden päältä.
Keittotaso kytkeytyy pois pääl-tä.	Kosketuspainikkeen Päälleon asetettu jokin esine.	Poista esineet kosketuspainik-keen päältä.
Jälkilämmön merkkivalo ei syty.	A lue ei ole kuuma, koska sitäon käytetty vain vähän aikaa taianturi on viallinen.	Jos alue on toiminut riittävänkauan ollakseen kuuma, ota yh-teys valtuutettuun huoltoliik-keeseen.
Hob 2 Hood ei toimi. Käyttöpaneeli on peitetty. Poista esineet käyttöpaneelinpäältä.
Käytössä on erittäin korkea kat-	tila, joka estää signaalin.	Käytä pienempää kattilaa, vaih-da keittoaluetta tai säädä liesi-tuuletinta manuaalisesti.
Automaattinen kuumennus ei toimi.	Alue on kuuma. Anna alueen jääntyä riittävästi.
Korkein tehotaso on asetettu.	Korkeimman tehotason arvo on	sama kuin toiminnon.
Tehotaso muuttuu kahden ase-tuksen välillä.	Tehonhallinta on kytketty pääl-le.	Katso kohta "Päivittäinen käyt-tö".
Kosketuspainikkeet kuumene-vat.	Keittoastia on liian suuri, tai seon liian lähellä painikkeita.	Laita isokokoiset keittoastiattaka-alueille, jos mahdollista.
L syttyy.	Uunin lapsilukko tai Lukitus onkytketty päälle.	Katso kohta "Päivittäinen käyt-tö".
F syttyy.	Alueella ei ole keittoastiaa. Aseta	keittoastia alueelle.
Keittoastia ei peitä rastia/neliö- tä.		Peitä rasti/neliö kokonaan.
Keittoastia on sopimaton. Käytä sopivaa keittoastiaa. Lue		ohjeet kohdasta "Vihjeitä ja neuvoja".
Keittoastian pohjan halkaisija on liian pieni alueelle.		Käytä oikean kokoista keittoa- stiaa. Katso "Tekniset tiedot".
E ja numero syttyy.	Keittoalueessa on jokin vika. Sammuta keittotaso ja kytke se uudelleen toimintaan 30 se- kunnin kuluttua. Jos Syttyy uudelleen, kytke keittotaso irti sähköverkosta. Liitä keittotaso takaisin sähköverkkoon 30 se- kunnin kuluttua. Jos ongelma toistuu, ota yhteyttä valtuutet- tuun huoltoliikkeeseen.
Laitteesta kuuluu äänimerkki keskeytyksettä.	Sähköliitäntä on virheellinen. Kytke keittotaso irti sähköver- kosta. Ota yhteyttä pätevään sähköasentajaan asennuksen tarkistamiseksi.

JOS RATKAISUA EI LÖYDY...

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita arvokilpeen merkityt tiedot. Ilmoita myös keraamisen keittotason kolmikirjaiminen tunnus (keraamisen pinnan kulmassa) sekä näytössä näkyvä virheilmoitus.

Varmista, että keittotasoa on käytetty oikein. Muutoin valtuutetun huoltoliikkeen tai jälleenmyyjän huollosta aiheutuvat kulut veloitetaan myös takuuaikana. Kuluttajaneuvonnan yhteystiedot ja takuuehdot on mainittu takuu- ja huoltokirjassa.

TEKNISET TIEDOT

ARVOKILPI

Malli RITN643X PNC 949 492 457 00

Tyyppi 61 B4A 00 AA 220 - 240 V / 400 V 2N 50 - 60 Hz

Induktio 7.35 kW Valmistettu Romaniassa

Sarjanumero 7.35 kW

ROSENLEW

KEITTOALUEIDEN MÄÄRITYKSET

Keittoalue	Nimellisteho (suu-rin tehotaso) [W]	PowerBoost [W]	PowerBoost kesto enintään [min]	Keittoastian hal-kaisija [mm]
Vasemmalla edessä	2300 3700 10 125 - 210
Vasemmalla ta-kana	1800 -- 145 - 180
Oikealla edessä	400 2500 4 125 - 145
Oikealla takana	1800 -- 145 - 180

Keittoalueiden teho voi poiketa hiukan taulukon arvoista. Se vaihtelee keittoastian materiaalin ja koon mukaan.

Käytä korkeintaan taulukon halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.

ENERGIATEHOKKUUS

TUOTETIEDOT STANDARDIN EU 66/2014 MUKAISESTI KOSKEVAT AINOASTAAN EUROOPAN UNIONIN MARKKINA-ALUETTA

Mallin tunnus RITN643X
Keittotasotyyppi Kalusteeseen		asennettava keitto-taso
Keittoalueiden määrä 4
Kuumennustekniikka Induktio
Pyöreiden keittoalueiden hal-kaisija (∅)	Vasemmalla edessäVasemmalla takanaOikealla edessäOikealla takana	21,0 cm18,0 cm14,5 cm18,0 cm
Energiankulutus keittoaluetta kohti (EC electric cooking)	Vasemmalla edessäVasemmalla takanaOikealla edessäOikealla takana	188,9 Wh/kg176,9 Wh/kg183,4 Wh/kg178,8 Wh/kg
Keittotason energiankulutus (EC electric hob)	182,0 Wh/kg

EN 60350-2 - Sähkötoimiset keittiön kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat

ENERGIANSÄÄSTÖ

Voit säästää energiaa jokapäiväisen ruoanvalmistuksen aikana seuraavia vinkkejä noudattamalla.

- Käytä veden kuumentamisen aikana ainoastaan tarvittavaa vesimäärää.

- Mikäli mahdollista, peitä keittoastia aina kannella.

- Aseta keittoastia keittoalueelle ennen alueen kytkemistä toimintaan.

- Aseta pieni keittoastia pienemmälle keittoalueelle.

- Aseta keittoastia suoraan keittoalueen keskelle.

- Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai ruoan sulattamiseksi.

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita

kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
